Содержимое: Каталог Запчастей John Deere :9550 and 9550SH Self-Propelled Combines - PC2801 80 Корпус и щитки

1 - Пластина ....... Количество:2 Поддерживаемые модели9550, 9550SH
2 - Уголок H145700 Поддерживаемые модели9550, 9550SH
3 - Элемент жесткости H146057 Количество:2 Поддерживаемые модели9550, 9550SH
4 - Элемент жесткости AH139570 Поддерживаемые модели9550, 9550SH Примечание:R
5 - Элемент жесткости AH139571 Поддерживаемые модели9550, 9550SH Примечание:Левый
6 - Опора AH140427 Поддерживаемые модели9550, 9550SH

Наверх

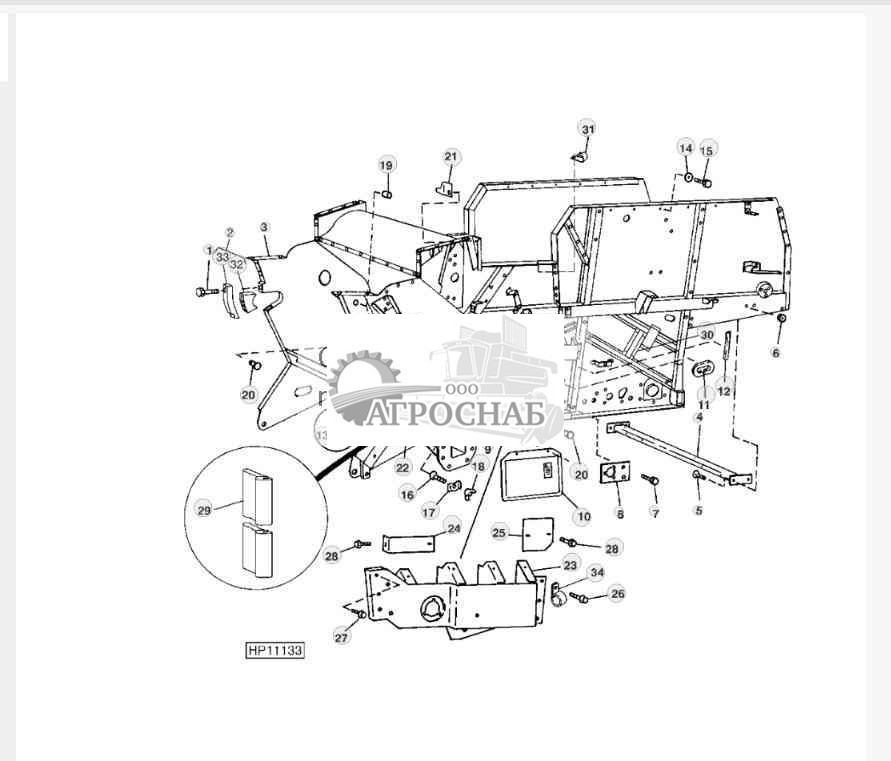

FRAME - ST472221 ( Кадр )

1 - Винт 19M7831 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M20 X 80
2 - Стопор H158749 Количество:2 Поддерживаемые модели9550, 9550SH
3 - Рама ....... Поддерживаемые модели9550, 9550SH
4 - Поперечная перекладина AH132361 Поддерживаемые модели9550, 9550SH
5 - Винт 19M7812 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10 X 100
6 - Фланцевая гайка 14M7296 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10
7 - Винт 19M7865 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
8 - Крышка H132539 Поддерживаемые модели9550, 9550SH
9 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8
10 - Крышка H171059 Количество:2 Поддерживаемые модели9550, 9550SH
11 - Сальник ....... Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(CUT FROM AH133091)
12 - Сальник ....... Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(CUT FROM AH133091)
13 - Уголок H89544 Количество:4 Поддерживаемые модели9550, 9550SH
14 - Шайба 24M7178 Количество: 10 Поддерживаемые модели9550, 9550SH Примечание:10.500 X 30 X 2.500 mm
15 - Винт 37M7080 Количество: 10 Поддерживаемые модели9550, 9550SH Примечание:M10 X 30
16 - Болт 03M7185 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 25
17 - Зажимная скоба P47159 Количество:4 Поддерживаемые модели9550, 9550SH
18 - Гайка-барашек 14M7020 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8
19 - Распорная втулка H120379 Количество:4 Поддерживаемые модели9550, 9550SH
20 - Заглушка H132926 Количество:4 Поддерживаемые модели9550, 9550SH
21 - Скоба H140866 Поддерживаемые модели9550, 9550SH
22 - Заглушка H148000 Поддерживаемые модели9550, 9550SH Примечание:(FOR CONVERSION TO RICE)
23 - Кронштейн AH165625 Поддерживаемые модели9550, 9550SH Примечание:Левый
23 - Кронштейн AH165624 Поддерживаемые модели9550, 9550SH Примечание:R
24 - Щиток H144715 Поддерживаемые модели9550, 9550SH Примечание:Левый
24 - Щиток H144716 Поддерживаемые модели9550, 9550SH Примечание:R
25 - Щиток H144717 Поддерживаемые модели9550, 9550SH Примечание:Левый
26 - Винт 19M7785 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10 X 25
27 - Винт 19M8292 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M10 X 50
28 - Винт 37M7089 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M6 X 12
29 - Изолятор AH159365 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(180 MM)
30 - Элемент жесткости H160265 Количество:2 Поддерживаемые модели9550, 9550SH
31 - Скоба AH130222 Количество:2 Поддерживаемые модели9550, 9550SH
32 - Стопор H201727 Поддерживаемые модели9550 Serial No.690684-______
32 - Стопор H201727 Поддерживаемые модели9550SH Serial No.690702-______
33 - Стопор HXE83078 Поддерживаемые модели9550 Примечание:SUB FOR H201729
34 - Зажимная скоба AH90990 Поддерживаемые модели9550, 9550SH

Наверх

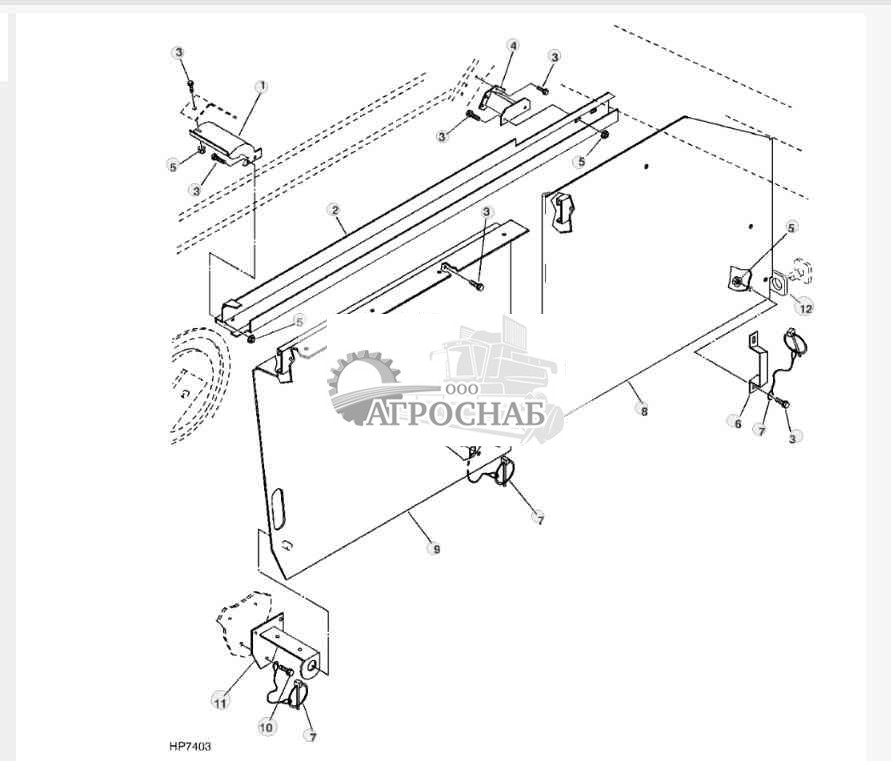

LEFT SIDE FRONT SHIELD - ST472222 ( ЛЕВЫЙ ПЕРЕДНИЙ ЩИТ - )

1 - Кронштейн AH166873 Поддерживаемые модели9550, 9550SH
2 - Желоб AH166872 Поддерживаемые модели9550, 9550SH
3 - Винт 19M7865 Количество: 10 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
4 - Кронштейн AH151339 Поддерживаемые модели9550, 9550SH
5 - Фланцевая гайка 14M7298 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:M8
6 - Рукоятка H231742 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H85184, THIS APPLICATION)
7 - Быстрозамыкающийся штифт AH135290 Количество:3 Поддерживаемые модели9550, 9550SH
8 - Щиток AH158151 Поддерживаемые модели9550, 9550SH Примечание:LH REAR UPPER
9 - Щиток AH151340 Поддерживаемые модели9550, 9550SH
10 - Винт 37M7058 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
11 - Кронштейн AH151338 Поддерживаемые модели9550, 9550SH
12 - Уголок H164508 Поддерживаемые модели9550, 9550SH Примечание:SHIELD CLOSURE

Наверх

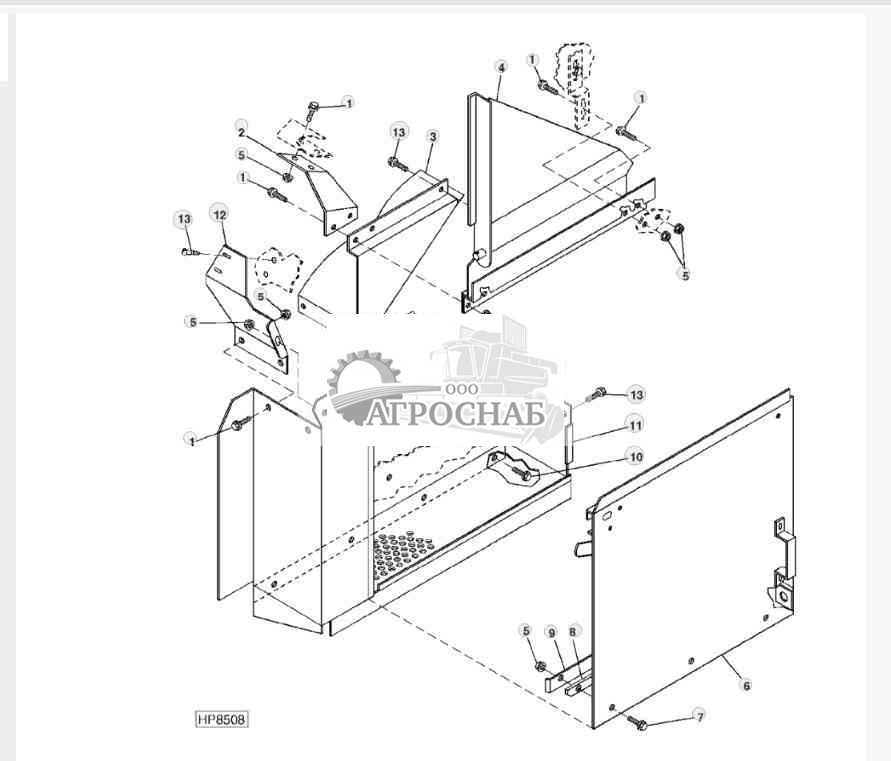

Left Side Shield Assembly - ST723355 ( Слева Сборка Щита )

1 - Винт 19M7865 Количество:9 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
2 - Кронштейн H158614 Поддерживаемые модели9550, 9550SH
3 - Щиток H158633 Поддерживаемые модели9550, 9550SH
4 - Опора AH151347 Поддерживаемые модели9550, 9550SH
5 - Фланцевая гайка 14M7298 7 Поддерживаемые модели9550, 9550SH Примечание:M8
6 - Щиток AH151342 Поддерживаемые модели9550, 9550SH
7 - Винт 19M7866 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
8 - Полоса H160733 Поддерживаемые модели9550, 9550SH
9 - Желоб H158627 Поддерживаемые модели9550, 9550SH
10 - Винт 37M7086 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10 X 20
11 - Щиток AH151343 Поддерживаемые модели9550, 9550SH
12 - Щиток H158616 Поддерживаемые модели9550, 9550SH
13 - Винт 37M7058 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20

Наверх

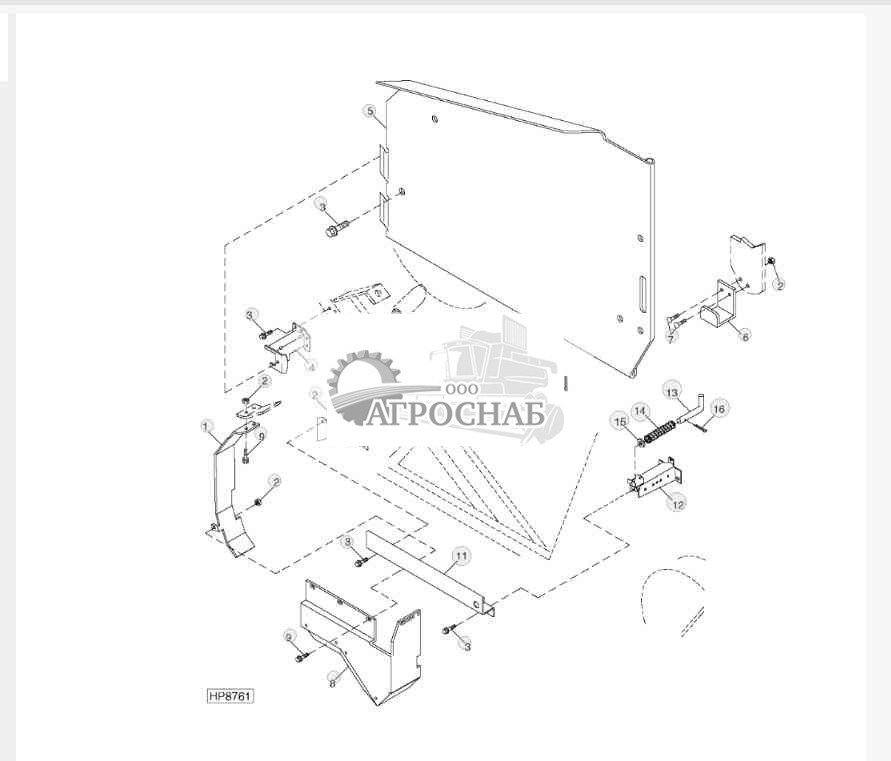

Right Side Front Shield Assembly - ST723356 ( Правая Сторона Передний Щит - )

1 - Щиток H160978 Поддерживаемые модели9550
2 - Фланцевая гайка 14M7298 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:M8
3 - Винт 19M7865 2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
4 - Кронштейн AH151352 Поддерживаемые модели9550, 9550SH
5 - Щиток AH151349 Поддерживаемые модели9550, 9550SH
6 - Направляющая H160187 Поддерживаемые модели9550, 9550SH
7 - Болт 03M7184 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
8 - Щиток AH154567 Поддерживаемые модели9550
8 - Щиток AH157826 Поддерживаемые модели9550SH
9 - Винт 19M7866 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
10 - Кронштейн AH155669 Поддерживаемые модели9550, 9550SH
11 - Направляющая H152135 Поддерживаемые модели9550, 9550SH
12 - Кронштейн AH136285 Поддерживаемые модели9550, 9550SH
13 - Крепление со штифтом H150746 Поддерживаемые модели9550, 9550SH
14 - Пружина HZ5621H Поддерживаемые модели9550, 9550SH
15 - Шайба 24H1305 Поддерживаемые модели9550, 9550SH Примечание:13/32" X 13/16" X 0.065"
16 - Шплинт 11M1383 Поддерживаемые модели9550, 9550SH Примечание:3.200 X 20 mm

Наверх

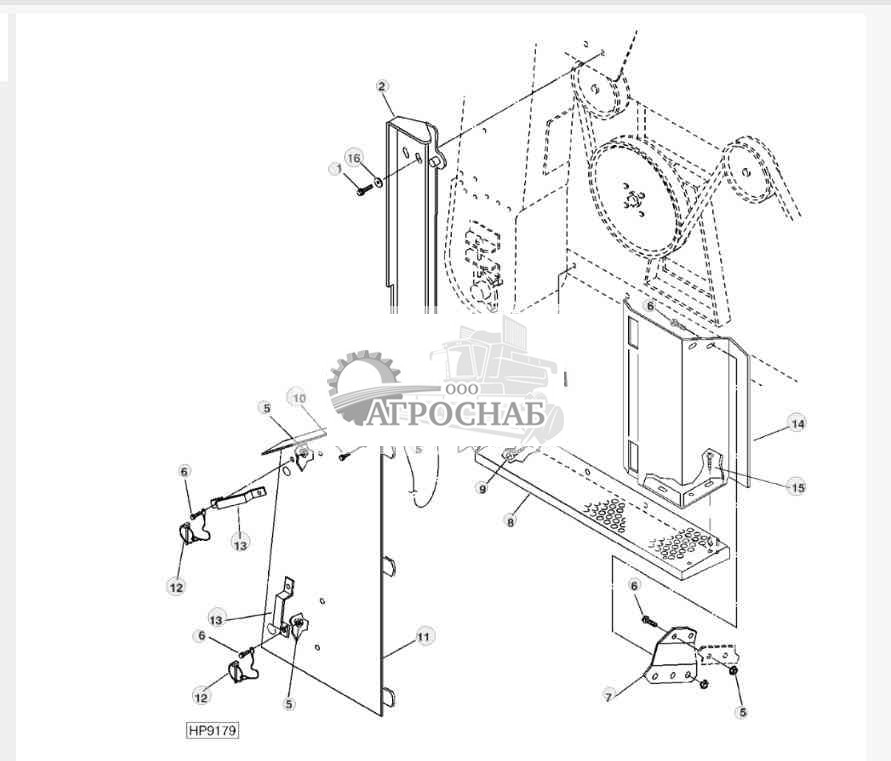

Right Side Shield Assembly - ST723357 ( Правая Сторона Сборки Щита )

1 - Винт 19M7866 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
2 - Щиток AH151454 Поддерживаемые модели9550, 9550SH
3 - Кабель AH151353 Поддерживаемые модели9550, 9550SH
4 - Распорная втулка M93425 Количество:2 Поддерживаемые модели9550, 9550SH
5 - Фланцевая гайка 14M7298 Количество:5 Поддерживаемые модели9550, 9550SH Примечание:M8
6 - Винт 19M7865 Количество:7 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
7 - Щиток H158646 Поддерживаемые модели9550, 9550SH
8 - Щиток AH159061 Поддерживаемые модели9550, 9550SH Примечание:Правая нижняя
9 - Винт 37M7086 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10 X 20
10 - Винт 19M7868 Поддерживаемые модели9550, 9550SH Примечание:M8 X 30
11 - Щиток AH151455 Поддерживаемые модели9550, 9550SH
12 - Быстрозамыкающийся штифт AH135290 Количество:2 Поддерживаемые модели9550, 9550SH
13 - Рукоятка H231742 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H85184, THIS APPLICATION)
14 - Щиток H165320 Поддерживаемые модели9550, 9550SH Примечание:R
15 - Винт 37M7058 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
16 - Шайба 24M7207 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:8.400 X 24 X 2 mm

Наверх

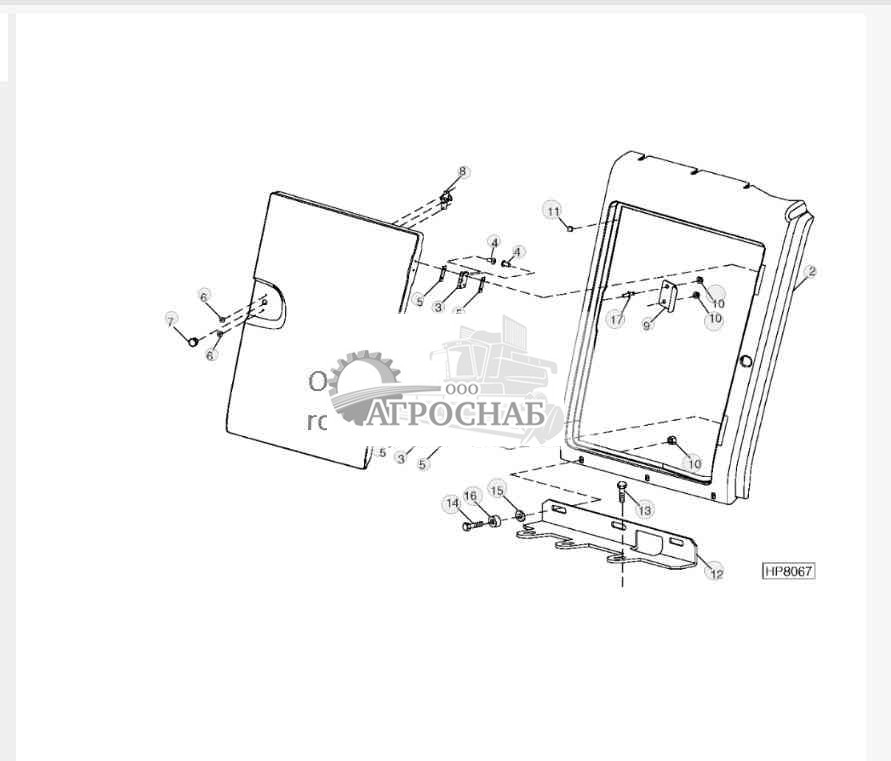

Левая передняя панель и дверь - ST723359

1 - Панель AH151787 Поддерживаемые модели9550, 9550SH
2 - Панель AH151786 Поддерживаемые модели9550, 9550SH Примечание:(INCLUDES (2) H170272)
3 - Шарнир AH166538 Количество:2 Поддерживаемые модели9550, 9550SH
4 - Заклепка H172258 Количество:8 Поддерживаемые модели9550, 9550SH
5 - Хомут H161171 Количество:4 Поддерживаемые модели9550, 9550SH
6 - Заклепка H161297 Количество:2 Поддерживаемые модели9550, 9550SH
7 - Ручка H121391 Поддерживаемые модели9550, 9550SH
8 - Фиксатор AH125644 Поддерживаемые модели9550, 9550SH
9 - Кронштейн H164572 Поддерживаемые модели9550, 9550SH
10 - Стопорная гайка 14M7396 Количество:5 Поддерживаемые модели9550, 9550SH Примечание:M8
11 - Изолятор N206575 Количество:2 Поддерживаемые модели9550, 9550SH
12 - Кронштейн H159280 Поддерживаемые модели9550, 9550SH
13 - Винт 37M7058 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
14 - Винт 19M7798 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 40
15 - Шайба T25122 Количество:3 Поддерживаемые модели9550, 9550SH
16 - Шайба 24M7207 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:8.400 X 24 X 2 mm
17 - Шпилька H170272 Количество:2 Поддерживаемые модели9550, 9550SH
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH

Наверх

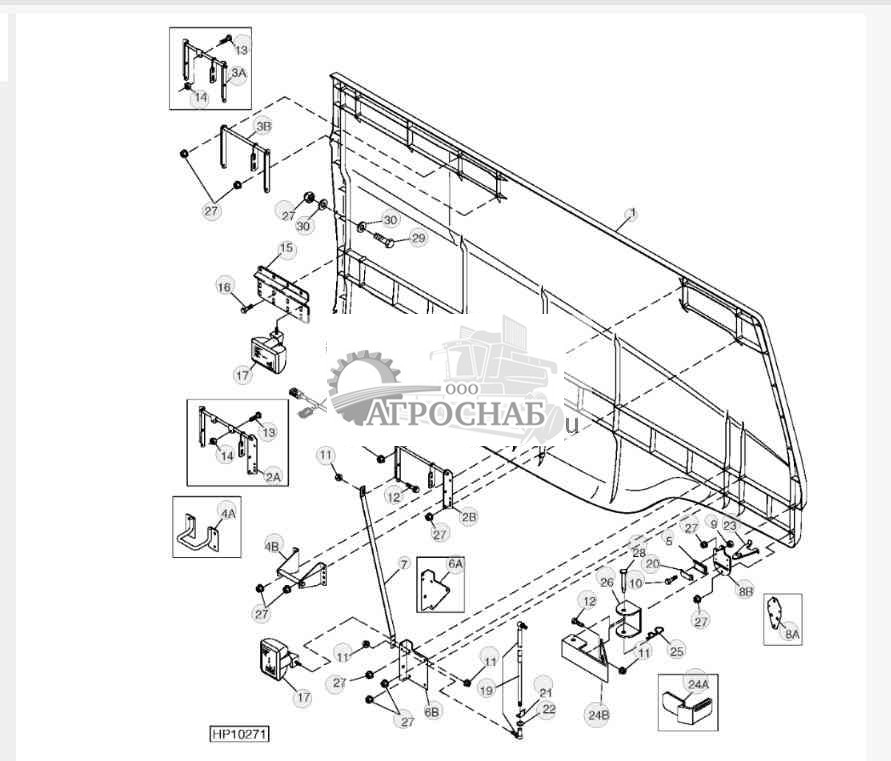

GULLWING DOOR (L.H.) - ST472227 ( Крыло чайки двери (Л. Х.) - )

1 - Дверца AH151780 Поддерживаемые модели9550, 9550SH Примечание:Левый
2A - Шарнир AH167026 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690277)(9550SH, -690700)) (SUB FOR AH157617)
2B - Шарнир AH171847 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690278-)(9550SH, 690701-))
3A - Шарнир AH157618 Поддерживаемые модели9550, 9550SH Примечание:(SUB AH171846)
3B - Шарнир AH171846 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH167027)
4A - Рукоятка AH163305 Поддерживаемые модели9550, 9550SH Примечание:(SUB AH170080)
4B - Рукоятка AH170080 Поддерживаемые модели9550, 9550SH
5 - Магнит AM102170 Поддерживаемые модели9550, 9550SH
5B - Рукоятка AH170080 Поддерживаемые модели9550, 9550SH
6A - Кронштейн H165444 Поддерживаемые модели9550, 9550SH Примечание:(SUB H173460)
6B - Кронштейн H173460 Поддерживаемые модели9550, 9550SH
7 - Хомут H168726 Поддерживаемые модели9550, 9550SH
8A - Пластина H171963 Поддерживаемые модели9550, 9550SH Примечание:(SUB H173742)
8B - Пластина H173742 Поддерживаемые модели9550, 9550SH
9 - Гайка 14M7139 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M4
10 - Винт с головкой 19M7598 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M4 X 10
11 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:M8
12 - Винт 19M7866 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
13 - Винт с головкой 19M7077 Поддерживаемые модели9550, 9550SH Примечание:M6 X 20
14 - Гайка 14M7272 Поддерживаемые модели9550, 9550SH Примечание:M6
15 - Кронштейн H159083 Количество:2 Поддерживаемые модели9550, 9550SH
16 - Винт 19M7867 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 25
17 - Лампа AH168385 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH163668)
17 - Лампа накаливания AH166909 Количество:2 Поддерживаемые модели9550, 9550SH
18 - Жгут проводов AH211701 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH154911 OR AH201168) SERVICE LIGHT
19 - Газовый цилиндр AH128597 Поддерживаемые модели9550, 9550SH
20 - Щиток M91405 Количество:2 Поддерживаемые модели9550, 9550SH
21 - Стопор H135965 Поддерживаемые модели9550, 9550SH
22 - Уплотнение M68701 Поддерживаемые модели9550, 9550SH
23 - Кронштейн H173743 Поддерживаемые модели9550, 9550SH
24A - Кронштейн H167728 Поддерживаемые модели9550, 9550SH Примечание:(SUB H173784)
24B - Шарнир H173784 Поддерживаемые модели9550, 9550SH
25 - Штифт J16931 Поддерживаемые модели9550, 9550SH
26 - Скоба H173257 Поддерживаемые модели9550, 9550SH
27 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:M8
28 - Крепление со штифтом 45M7121 Поддерживаемые модели9550, 9550SH Примечание:10 X 100 mm
29 - Винт 19M7897 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 35
30 - Шайба 24H1291 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:21/64" X 1-15/32" X 7/64"
31 - Шпилька H169900 Количество:8 Поддерживаемые модели9550, 9550SH
31 - Шпилька H170272 6 Поддерживаемые модели9550, 9550SH
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH

Наверх

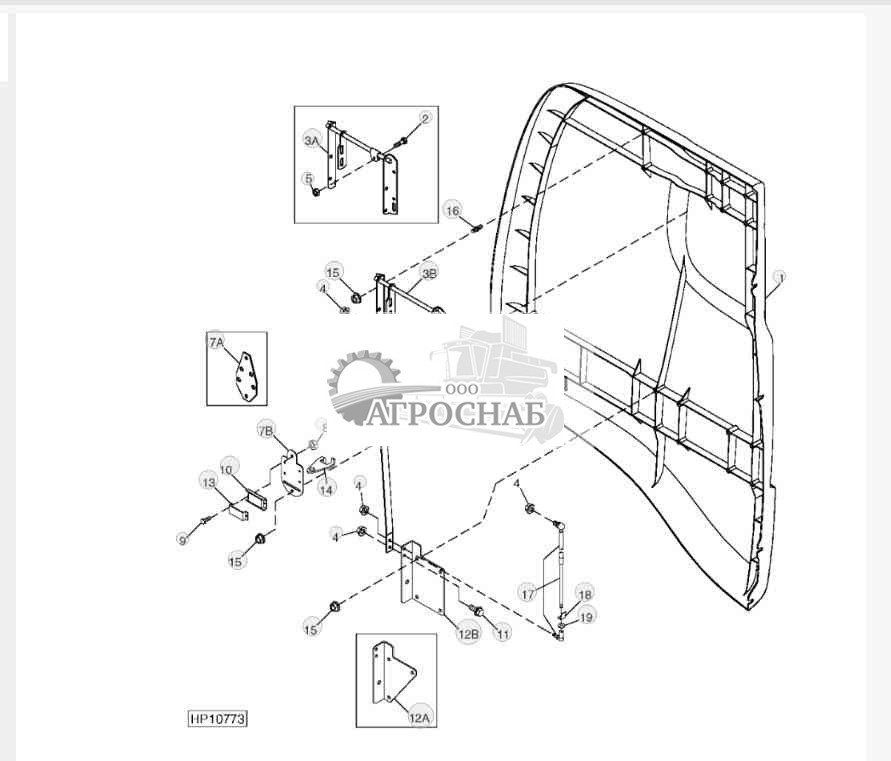

Левая задняя дверь типа "крыло чайки" - ST472228

1 - Панель AH151785 Поддерживаемые модели9550, 9550SH
2 - Винт с головкой 19M7077 Поддерживаемые модели9550, 9550SH Примечание:M6 X 20
3A - Шарнир AH159937 Поддерживаемые модели9550, 9550SH Примечание:(SUB AH167028)
3B - Шарнир AH167028 Поддерживаемые модели9550, 9550SH
4 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:M8
5 - Гайка 14M7272 Поддерживаемые модели9550, 9550SH Примечание:M6
6 - Хомут H168809 Поддерживаемые модели9550, 9550SH
7A - Пластина H171963 Поддерживаемые модели9550, 9550SH Примечание:(SUB H173742)
7B - Пластина H173742 Поддерживаемые модели9550, 9550SH
8 - Гайка 14M7139 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M4
9 - Винт с головкой 19M7598 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M4 X 10
10 - Магнит AM102170 Поддерживаемые модели9550, 9550SH
11 - Винт 19M7866 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
12A - Кронштейн H165444 Поддерживаемые модели9550, 9550SH Примечание:(SUB H173460)
12B - Кронштейн H173460 Поддерживаемые модели9550, 9550SH
13 - Щиток M91405 Количество:2 Поддерживаемые модели9550, 9550SH
14 - Кронштейн H173743 Поддерживаемые модели9550, 9550SH
15 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:M8
16 - Шпилька H169900 Количество:6 Поддерживаемые модели9550, 9550SH
16 - Шпилька H170272 Количество: 10 Поддерживаемые модели9550, 9550SH
17 - Газовый цилиндр AH128597 Поддерживаемые модели9550, 9550SH
18 - Стопор H135965 Поддерживаемые модели9550, 9550SH
19 - Уплотнение M68701 Поддерживаемые модели9550, 9550SH
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH

Наверх

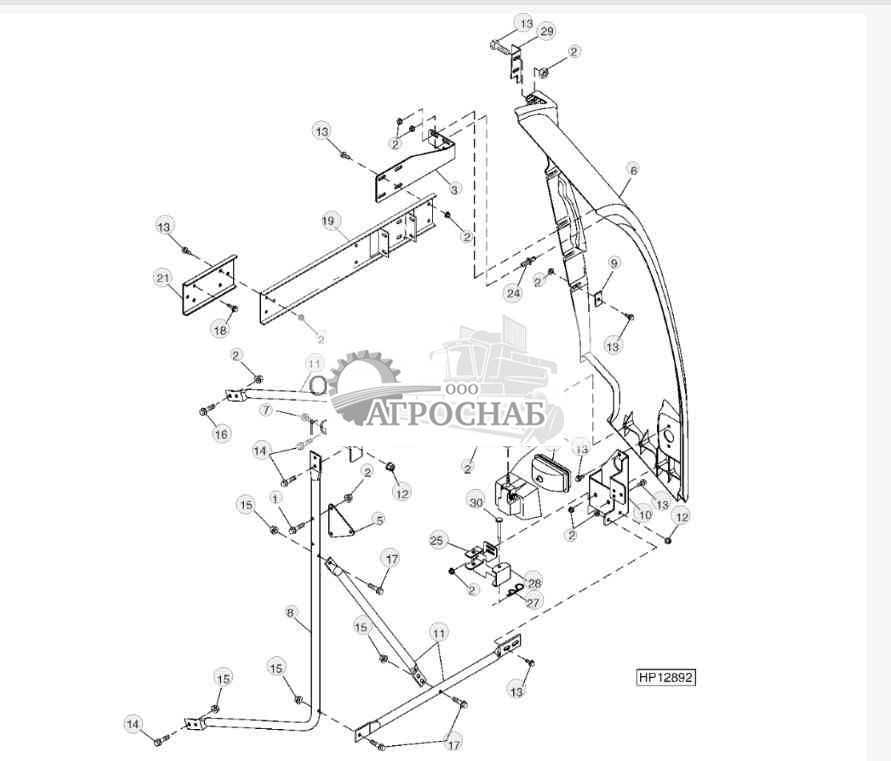

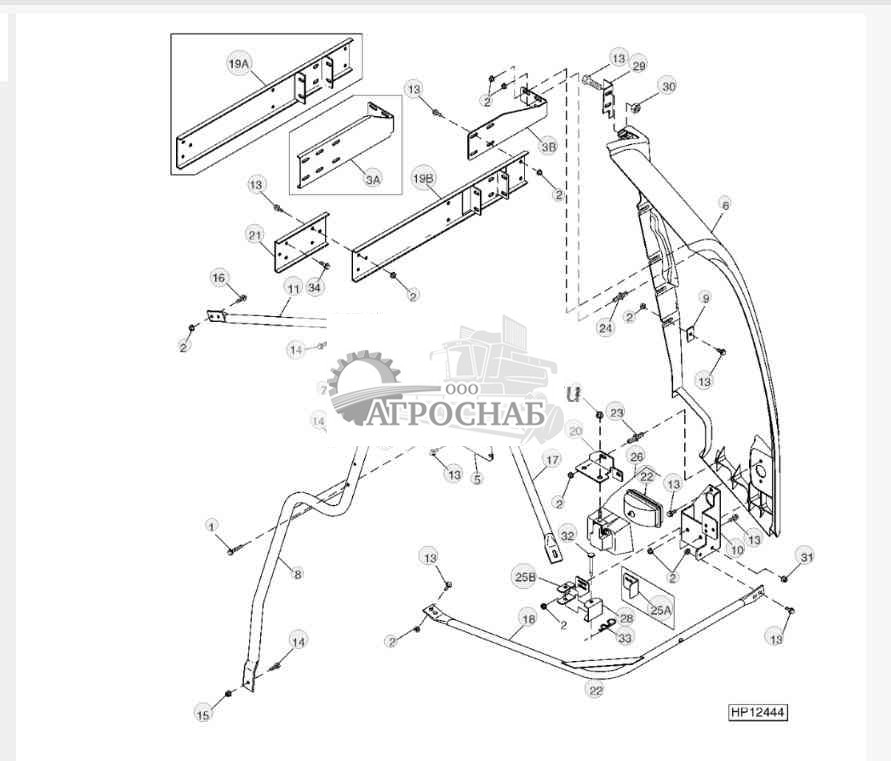

Left Rear Corner Panel and Rear Lamp Assembly - ST472229 ( Задний левый угол панели и заднем фонаре - )

1 - Винт 19M8318 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M8 X 45
2 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M8
3A - Кронштейн H165155 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) (SUB H204292)
3B - Кронштейн H204292 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
4 - Кронштейн H131543 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
5 - Кронштейн H172742 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
6 - Панель AH151784 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) (INCLUDES (2) H169900 AND (5) H170272)
7 - Винт 19M7785 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M10 X 25
8 - Подпорка AH126564 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
9 - Хомут H137534 Количество:4 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
10 - Кронштейн AH168476 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) (SUB FOR AH164136)
11 - Подпорка H132948 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
12 - Фланцевая гайка 14M7296 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M10
13 - Винт 19M7866 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M8 X 20
14 - Винт 19M7867 Количество:5 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M8 X 25
15 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M8
16 - Винт 19M7868 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M8 X 30
17 - Опора H165700 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
18 - Опора AH166463 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
19A - Желоб AH160714 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) (SUB H202134)
19B - Желоб H202134 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
20 - Кронштейн H172205 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) LH REAR DISCHARGE LIGHT
21 - Желоб H132008 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
22 - Лампа накаливания AH165877 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
23 - Шпилька H169900 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
24 - Шпилька H170272 Количество:4 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
25A - Кронштейн H170484 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) (SUB H173258) DOOR STOP
25B - Кронштейн H173258 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
26 - Прожектор AH158038 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
27 - Штифт J16931 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
28 - Скоба H173257 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
29 - Уголок H174047 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
30 - Фланцевая гайка 14M7298 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M8
31 - Фланцевая гайка 14M7296 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M10
32 - Крепление со штифтом 45M7121 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) 10 X 100 mm
33 - Штифт J16931 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))
34 - Винт 37M7087 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700)) M10 X 25
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -700424) 9550SH ( -700700))

Наверх

Left Rear Corner Panel and Rear Lamp Assembly - ST472230 ( Задний левый угол панели и заднем фонаре - )

1 - Винт 19M8318 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M8 X 45
2 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M8
3 - Кронштейн H204292 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
4 - Кронштейн H205745 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
5 - Кронштейн H205793 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
6 - Панель AH151784 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) (INCLUDES (2) H169900 AND (5) H170272)
7 - Винт 19M7785 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M10 X 25
8 - Поручень H205744 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
9 - Хомут H137534 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
10 - Кронштейн AH168476 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) (SUB FOR AH164136)
11 - Подпорка H206518 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
12 - Фланцевая гайка 14M7296 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M10
13 - Винт 19M7866 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M8 X 20
14 - Винт 19M7867 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M8 X 25
15 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M8
16 - Винт 19M7868 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M8 X 30
17 - Винт 19M7800 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M8 X 50
18 - Винт 37M7087 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) M10 X 25
19 - Желоб H202134 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
20 - Кронштейн H172205 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) LH REAR DISCHARGE LIGHT
21 - Желоб H132008 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
22 - Лампа накаливания AH165877 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
23 - Шпилька H169900 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
24 - Шпилька H170272 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
25 - Кронштейн H173258 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
26 - Прожектор AH158038 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
27 - Штифт J16931 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
28 - Скоба H173257 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
29 - Уголок H174047 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))
30 - Крепление со штифтом 45M7121 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- )) 10 X 100 mm
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH Примечание:(9550 (700425- ) 9550SH (700701- ))

Наверх

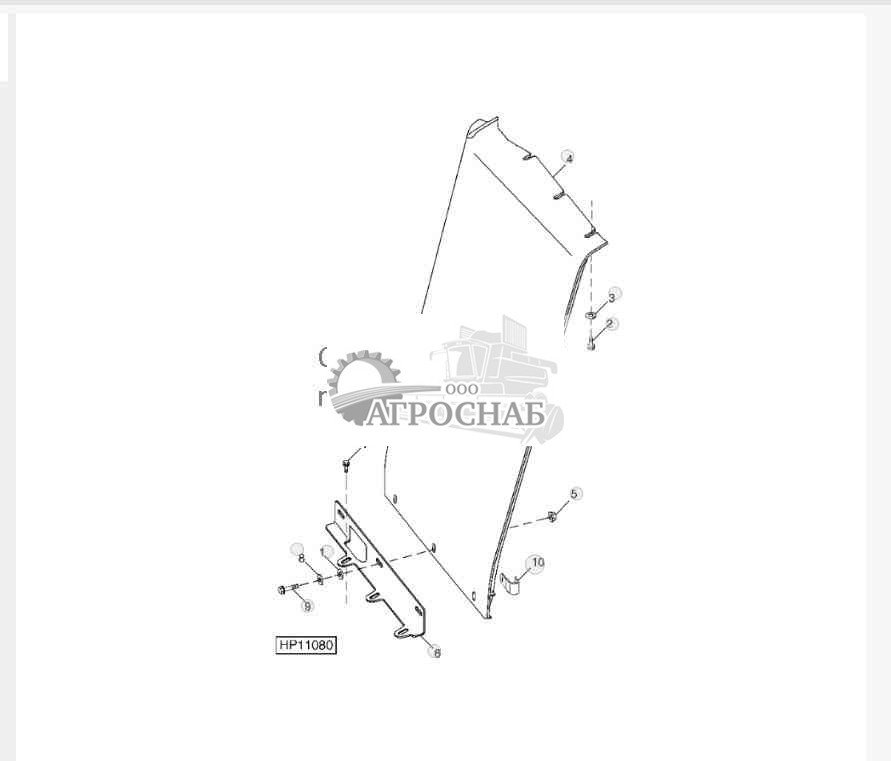

Правая передняя панель - ST472231

1 - Шайба T25122 Количество:3 Поддерживаемые модели9550, 9550SH
2 - Винт 19M7866 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
3 - Шайба 24H1291 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:21/64" X 1-15/32" X 7/64"
4 - Панель AH151788 Поддерживаемые модели9550, 9550SH Примечание:Узкий
5 - Фланцевая гайка 14M7298 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8
6 - Кронштейн H159281 Поддерживаемые модели9550, 9550SH
7 - Винт 37M7058 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
8 - Шайба 24M7207 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:8.400 X 24 X 2 mm
9 - Винт 19M7798 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 40
10 - Зажимная скоба AH90990 Поддерживаемые модели9550, 9550SH

Наверх

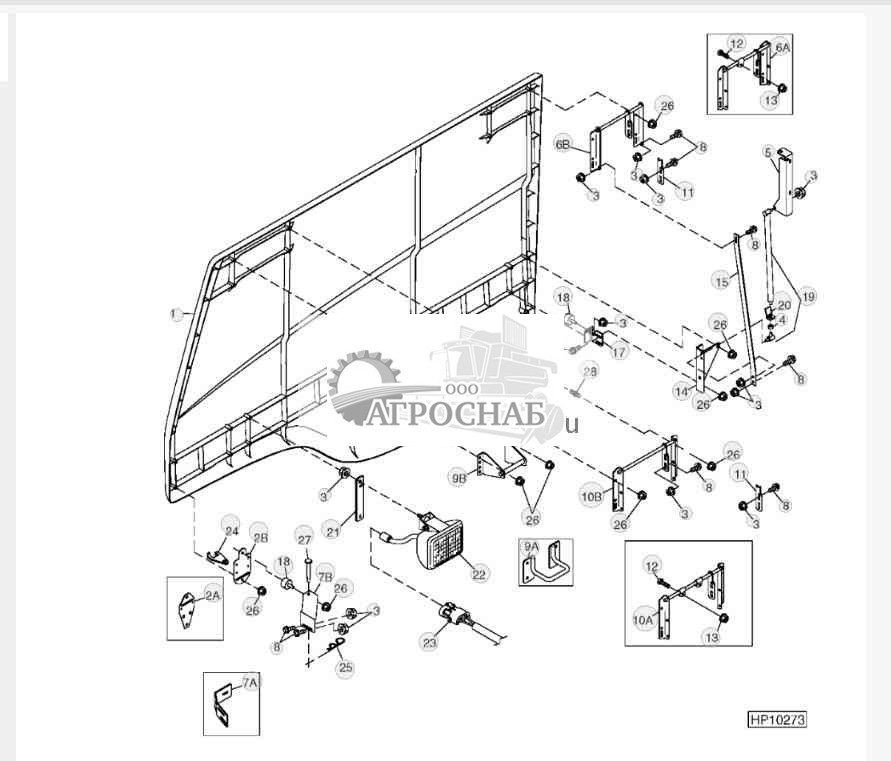

GULLWING DOOR (R.H.) - ST472232 ( Крыло чайки двери (Р. Х.) - )

1 - Дверца AH151779 Поддерживаемые модели9550, 9550SH Примечание:Правый
2A - Пластина H171963 Поддерживаемые модели9550, 9550SH Примечание:(SUB H173742)
2B - Пластина H173742 Поддерживаемые модели9550, 9550SH
3 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:M8
4 - Уплотнение M68701 Поддерживаемые модели9550, 9550SH
5 - Кронштейн H168811 Поддерживаемые модели9550, 9550SH
6A - Шарнир AH157618 Поддерживаемые модели9550, 9550SH Примечание:(SUB AH171846)
6B - Шарнир AH171846 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH167027)
7A - Кронштейн H167686 Поддерживаемые модели9550, 9550SH Примечание:(SUB H174283)
7B - Кронштейн H174283 Поддерживаемые модели9550, 9550SH
8 - Винт 19M7866 2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
9A - Рукоятка AH163305 Поддерживаемые модели9550, 9550SH Примечание:(SUB AH170080)
9B - Рукоятка AH170080 Поддерживаемые модели9550, 9550SH
10A - Шарнир AH167026 Поддерживаемые модели9550 Serial No.______-690277 Примечание:(SUB FOR AH157617)
10A - Шарнир AH167026 Поддерживаемые модели9550SH Serial No.______-690700
10B - Шарнир AH171847 Поддерживаемые модели9550 Serial No.690278-______
10B - Шарнир AH171847 Поддерживаемые модели9550SH Serial No.690701-______
11 - Пластина H159011 Количество:2 Поддерживаемые модели9550, 9550SH
12 - Винт с головкой 19M7077 Поддерживаемые модели9550, 9550SH Примечание:M6 X 20
13 - Гайка 14M7272 Поддерживаемые модели9550, 9550SH Примечание:M6
14 - Кронштейн H165444 Поддерживаемые модели9550, 9550SH
15 - Хомут H168812 Поддерживаемые модели9550, 9550SH
16 - Винт 37M7058 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
17 - Кронштейн H167830 Поддерживаемые модели9550, 9550SH
18 - Резиновая прокладка AH154566 Количество:2 Поддерживаемые модели9550, 9550SH
19 - Газовый цилиндр AH161391 Поддерживаемые модели9550, 9550SH
20 - Стопор H135965 Поддерживаемые модели9550, 9550SH
21 - Уголок H208350 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H169896)
22 - Лампа AH168385 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH163668)
22 - Лампа накаливания AH166909 Поддерживаемые модели9550, 9550SH
23 - Жгут проводов AH211702 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH154912 OR AH201169) SERVICE LIGHT
24 - Кронштейн H173743 Поддерживаемые модели9550, 9550SH
25 - Штифт J16931 Поддерживаемые модели9550, 9550SH
26 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:M8
27 - Крепление со штифтом 45M7121 Поддерживаемые модели9550, 9550SH Примечание:10 X 100 mm
28 - Шпилька H169900 Количество:8 Поддерживаемые модели9550, 9550SH
28 - Шпилька H170272 Количество: 10 Поддерживаемые модели9550, 9550SH
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH

Наверх

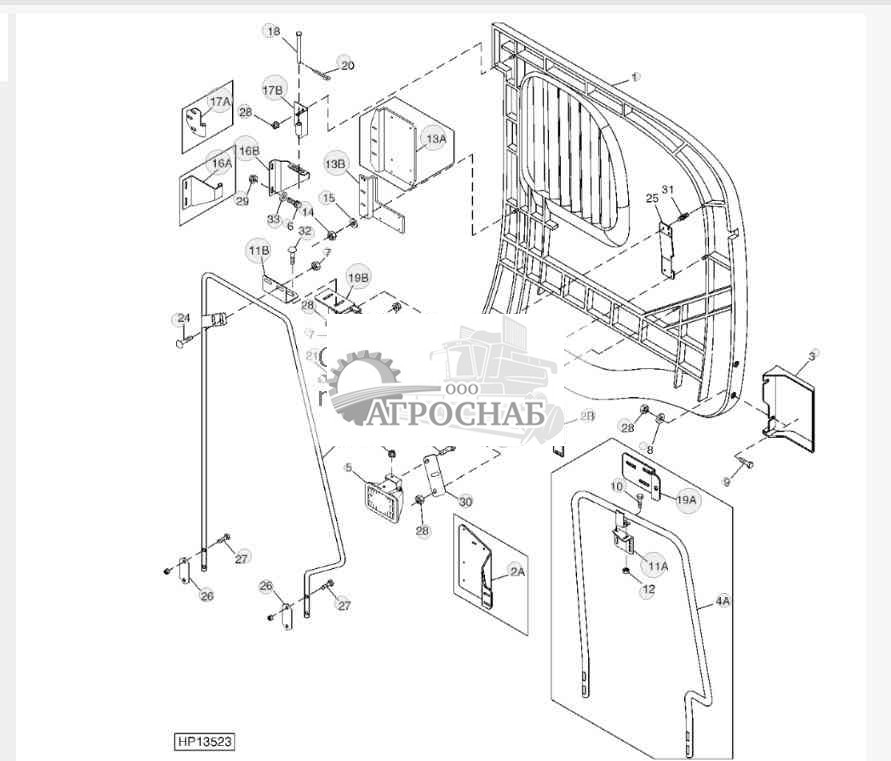

RADIATOR DOOR - ST472233 ( ДВЕРЬ РАДИАТОРА - )

1 - Дверца AH151781 Поддерживаемые модели9550, 9550SH
2A - Кронштейн H159304 Поддерживаемые модели9550, 9550SH Примечание:(SUB H204202)
2B - Кронштейн H204202 Поддерживаемые модели9550, 9550SH
3 - Панель AH160443 Поддерживаемые модели9550, 9550SH
4A - Поручень AH157036 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690450)(9550SH, -690700))
4B - Поручень AH169370 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690451-)(9550SH, 690701-)) (ALSO ORDER H175629 AND H175639)
5 - Лампа AH168385 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH163668)
5 - Лампа накаливания AH166909 Поддерживаемые модели9550, 9550SH
6 - Винт 19M7784 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10 X 20
7 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:M8
8 - Шайба 24M7207 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:8.400 X 24 X 2 mm
9 - Винт 19M7867 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 25
10 - Болт 03M7091 Поддерживаемые модели9550, 9550SH Примечание:M6 X 40
11A - Уголок H170577 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690450)(9550SH, -690700))
11B - Уголок H175639 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690451-)(9550SH, 690701-)) (USE WITH AH169370 AND H175629)
12 - Гайка 14M7272 Поддерживаемые модели9550, 9550SH Примечание:M6
13A - Кронштейн H159305 Поддерживаемые модели9550, 9550SH Примечание:(SUB H204203)
13B - Кронштейн H204203 Поддерживаемые модели9550, 9550SH
14 - Прижимная гайка H141123 Поддерживаемые модели9550, 9550SH Примечание:0.394"
15 - Шайба 24M7207 Поддерживаемые модели9550, 9550SH Примечание:8.400 X 24 X 2 mm
16A - Пластина H172308 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH H172309)
16B - Пластина H209326 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH H172268)
17A - Шарнир H172309 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH H172308)
17B - Шарнир H172268 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH H209326)
18 - Крепление со штифтом 45M7048 Поддерживаемые модели9550, 9550SH Примечание:12 X 100 mm
19A - Уголок H170578 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690450)(9550SH, -690700))
19B - Уголок H175629 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690451-)(9550SH, 690701-)) (USE WITH AH169370 AND H175639)
20 - Шплинт 11M7059 Поддерживаемые модели9550, 9550SH Примечание:3.200 X 20 mm
21 - Штифт H176255 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H133042)
22 - Фланцевая гайка 14M7299 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M12
23 - Винт 19M7785 Поддерживаемые модели9550, 9550SH Примечание:M10 X 25
24 - Болт 03M7184 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
25 - Пластина H174129 Поддерживаемые модели9550, 9550SH
26 - Хомут H173723 Количество:2 Поддерживаемые модели9550, 9550SH
27 - Винт 19M7805 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10 X 45
28 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:M8
29 - Фланцевая гайка 14M7296 Поддерживаемые модели9550, 9550SH Примечание:M10
30 - Уголок H212047 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H175651)
31 - Шпилька H169900 Количество:8 Поддерживаемые модели9550, 9550SH
31 - Шпилька H170272 Количество: 10 Поддерживаемые модели9550, 9550SH
32 - Винт 19M7866 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
33 - Шайба 24H1297 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:11/32" X 2" X 0.065"
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH

Наверх

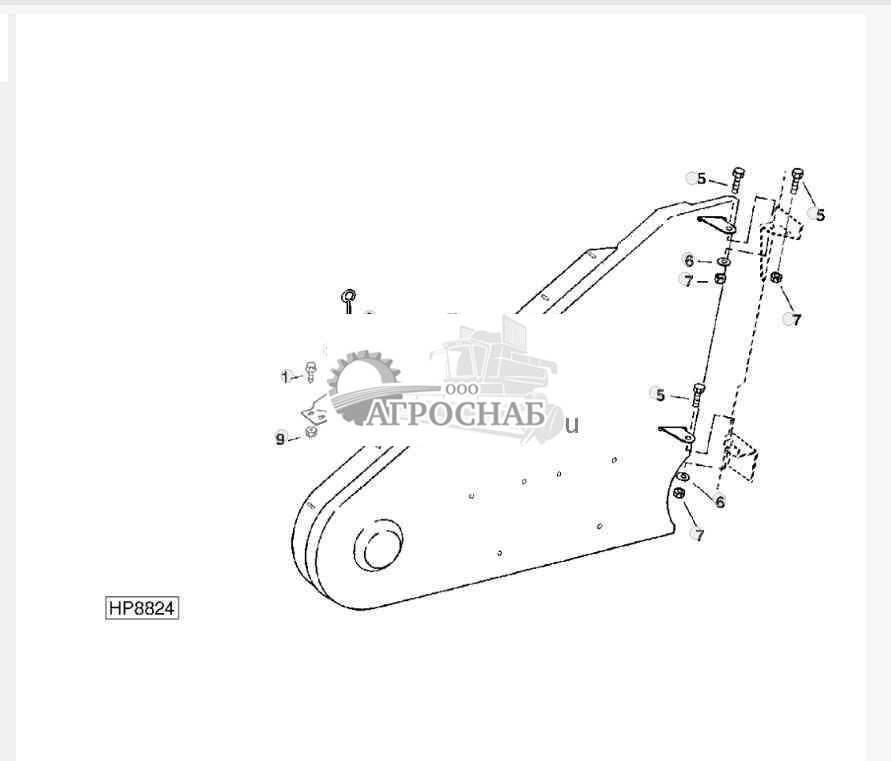

Drive Shield (RH Rear) - ST723360 ( Привод щита (правый задний) - )

1 - Винт 19M7866 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
2 - Кронштейн H141813 Поддерживаемые модели9550, 9550SH
3 - Пружина H130930 Поддерживаемые модели9550, 9550SH
4 - Щиток AH150239 Поддерживаемые модели9550, 9550SH
5 - Винт 19M7785 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10 X 25
6 - Шайба 24M7028 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:10.500 X 20 X 2 mm
7 - Стопорная гайка 14M7400 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M10
8 - Фланцевая гайка 14M7296 Поддерживаемые модели9550, 9550SH Примечание:M10
9 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8

Наверх

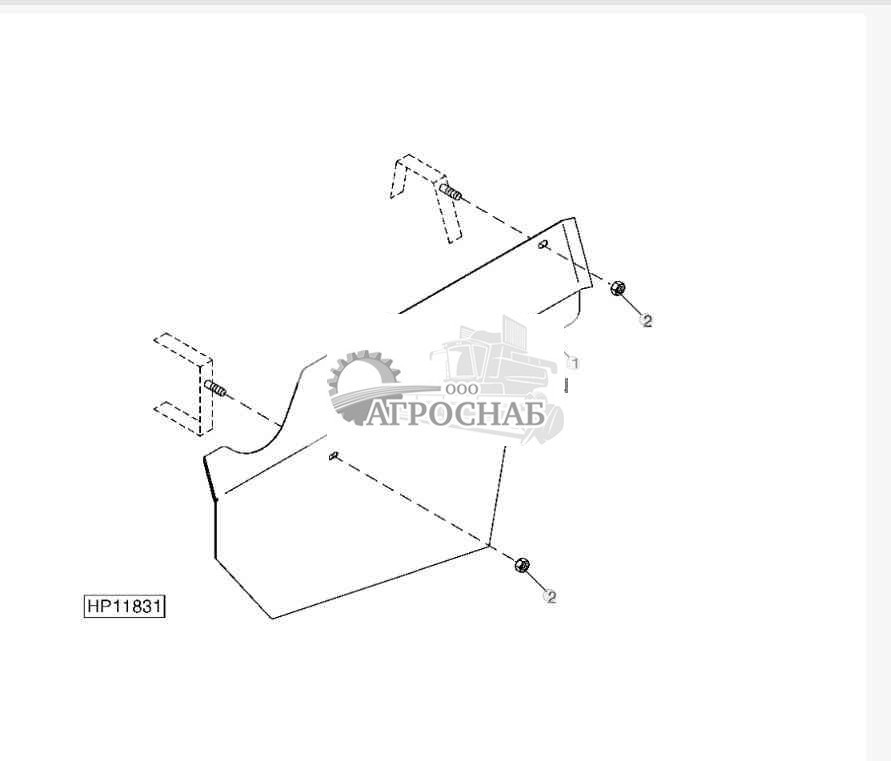

Hose Bundle Shield - ST723361 ( Шланг Комплект Щит - )

1 - Щиток H203379 Поддерживаемые модели9550, 9550SH
2 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8

Наверх

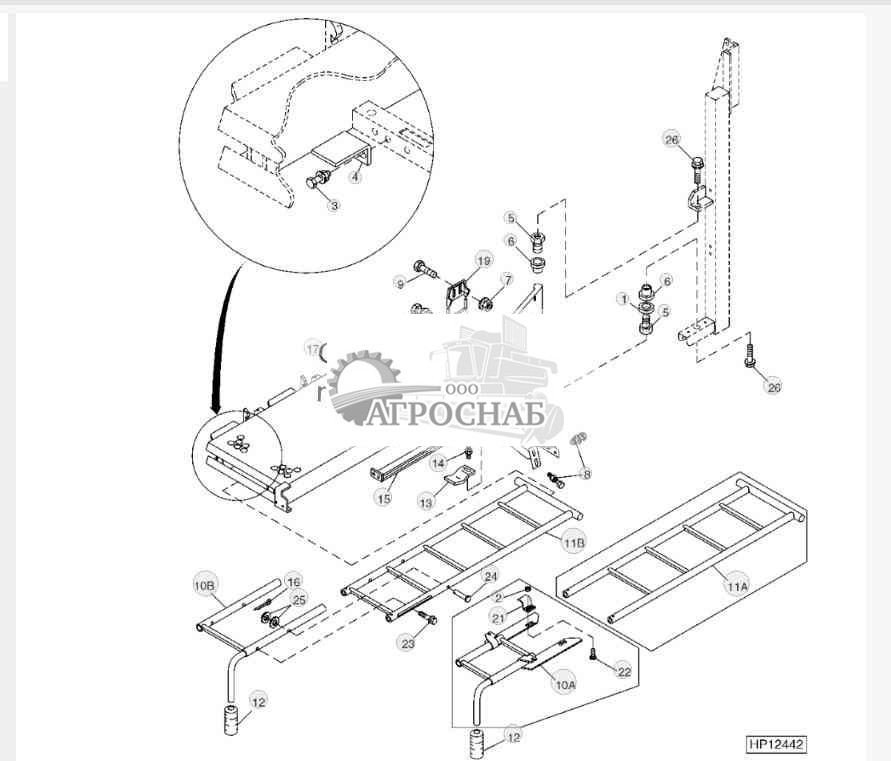

Задняя площадка и лестница - ST472236

1 - Шайба Z39386 Поддерживаемые модели9550, 9550SH
2 - Стопорная гайка 14M7396 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8
3 - Винт 19M7775 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M6 X 16
3 - Фланцевая гайка 14M7303 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M6
4 - Уголок H167134 Количество:2 Поддерживаемые модели9550, 9550SH
5 - Штифт H119411 Количество:2 Поддерживаемые модели9550, 9550SH
6 - Втулка T40867 Количество:2 Поддерживаемые модели9550, 9550SH
7 - Фланцевая гайка 14M7296 Количество:7 Поддерживаемые модели9550, 9550SH Примечание:M10
8 - Винт 19M7865 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
8 - Фланцевая гайка 14M7298 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8
9 - Болт 03M7190 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10 X 20
10A - Лестница AH160432 Поддерживаемые модели9550 Serial No.______-690200
10A - Лестница AH160432 Поддерживаемые модели9550SH Serial No.______-690700
10B - Лестница AH163756 Поддерживаемые модели9550 Serial No.690201-______
10B - Лестница AH163756 Поддерживаемые модели9550SH Serial No.690701-______
11A - Лестница AH140111 Поддерживаемые модели9550 Serial No.______-690200
11A - Лестница AH140111 Поддерживаемые модели9550SH Serial No.______-690700
11B - Лестница AH163755 Поддерживаемые модели9550 Serial No.690201-______
11B - Лестница AH163755 Поддерживаемые модели9550SH Serial No.690701-______
12 - Захват C3203E Поддерживаемые модели9550, 9550SH
13 - Фиксатор H120082 Поддерживаемые модели9550, 9550SH
14 - Винт 19M7774 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M6 X 12
14 - Фланцевая гайка 14M7303 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M6
15 - Желоб AH130193 Поддерживаемые модели9550, 9550SH
16 - Шплинт 11M7015 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:3.200 X 25 mm
17 - Лестница AH160152 Поддерживаемые модели9550 Serial No.______-690200
17 - Лестница AH160152 Поддерживаемые модели9550SH Serial No.______-690700
17 - Лестница AH208828 Поддерживаемые модели9550 Serial No.690201-______ Примечание:(SUB FOR AH171004)
17 - Лестница AH208828 Поддерживаемые модели9550SH Serial No.690701-______ Примечание:(SUB FOR AH171004)
18 - Задвижка H142035 Поддерживаемые модели9550, 9550SH
19 - Кронштейн H133152 Поддерживаемые модели9550, 9550SH
20 - Болт 03M7190 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10 X 20
20 - Шайба 24M7178 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:10.500 X 30 X 2.500 mm
20 - Фланцевая гайка 14M7296 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10
21 - Кронштейн H167133 Количество:2 Поддерживаемые модели9550, 9550SH
22 - Болт 03M7184 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
23 - Винт 37M7058 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
24 - Крепление со штифтом 45M7042 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:12 X 50 mm
25 - Шайба 24M7044 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:13 X 20 X 2 mm
26 - Винт 19M7851 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M20 X 60

Наверх

Фиксирующий рычаг задней лестничной площадки - ST472237

1 - Задвижка H140881 Поддерживаемые модели9550, 9550SH
2 - Винт 19M7784 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10 X 20
2 - Фланцевая гайка 14M7296 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10
3 - Шайба 24H1341 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:17/32" X 15/16" X 0.060"
4 - Пружина сжатия Y3082BN Поддерживаемые модели9550, 9550SH
5 - Штифт H140872 Поддерживаемые модели9550, 9550SH
6 - Крепление со штифтом 45M7054 Поддерживаемые модели9550, 9550SH Примечание:10 X 50 mm
7 - Рукоять AH167563 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH163354)
8 - Шплинт 11M7059 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:3.200 X 20 mm
9 - Захват C3203E Поддерживаемые модели9550, 9550SH

Наверх

Задний капот - ST472238

1 - Капот AH201146 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH159862)
2 - Винт 19M7867 Поддерживаемые модели9550, 9550SH Примечание:M8 X 25
3 - Фланцевая гайка 14M7298 Количество: 10 Поддерживаемые модели9550, 9550SH Примечание:M8
4 - Шайба 24M7207 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:8.400 X 24 X 2 mm
5 - Панель AH158263 Поддерживаемые модели9550, 9550SH Примечание:Левый
5 - Панель AH158849 Поддерживаемые модели9550, 9550SH Примечание:R
6 - Пластина AH135477 Поддерживаемые модели9550, 9550SH Примечание:LH LOWER, ORDER AH235354
6 - Пластина AH235354 Поддерживаемые модели9550, 9550SH
7 - Метка JD5705 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR JD5572) LEAPING DEER
8 - Элемент жесткости H150749 Поддерживаемые модели9550, 9550SH
9 - Винт 19M7866 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
10 - Пластина AH135481 Поддерживаемые модели9550, 9550SH
11 - Винт 21M7089 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
11 - Фланцевая гайка 14M7298 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:M8
12 - Уплотнитель AH125534 Поддерживаемые модели9550, 9550SH
13 - Уплотнитель AH125533 Поддерживаемые модели9550, 9550SH
14 - Винт 19M7865 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
15 - Винт 37M7080 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:M10 X 30
16 - Болт 03M7307 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10 X 25
17 - Прижимная гайка H141123 Количество:2 Поддерживаемые модели9550, 9550SH
18 - Щиток H134171 Поддерживаемые модели9550, 9550SH Примечание:RH, REAR LIGHT
19 - Щиток H134172 Поддерживаемые модели9550, 9550SH Примечание:LH, REAR LIGHT
20 - Стопор H134831 Поддерживаемые модели9550, 9550SH
21 - Щиток H144013 Поддерживаемые модели9550, 9550SH Примечание:Левый
22 - Щиток H143462 Поддерживаемые модели9550, 9550SH Примечание:Левый
23 - Щиток H137731 Поддерживаемые модели9550, 9550SH Примечание:R
24 - Щиток H131017 Поддерживаемые модели9550, 9550SH Примечание:R
25 - Винт H171977 Количество:6 Поддерживаемые модели9550, 9550SH
26A - Отражательная пластина H134667 Поддерживаемые модели9550, 9550SH Примечание:(SUB JD5929) SMV SIGN
26B - Знак ТТС JD5929 Поддерживаемые модели9550, 9550SH
27 - Винт 37M7131 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M6 X 20
.. - Полный комплект д/пост. BH79225 Поддерживаемые модели9550, 9550SH Примечание:CHOPPER PARTS
.. - Полный комплект д/пост. BH79488 Поддерживаемые модели9550, 9550SH Примечание:HOOD WITH SHIELDS

Наверх

WALKER BEARING SUPPORT KIT - ST362415 ( УОКЕР КОМПЛЕКТ ПОДШИПНИКА СТУПИЦЫ ПОДДЕРЖКИ - )

1 - Комплект AH231139

Наверх

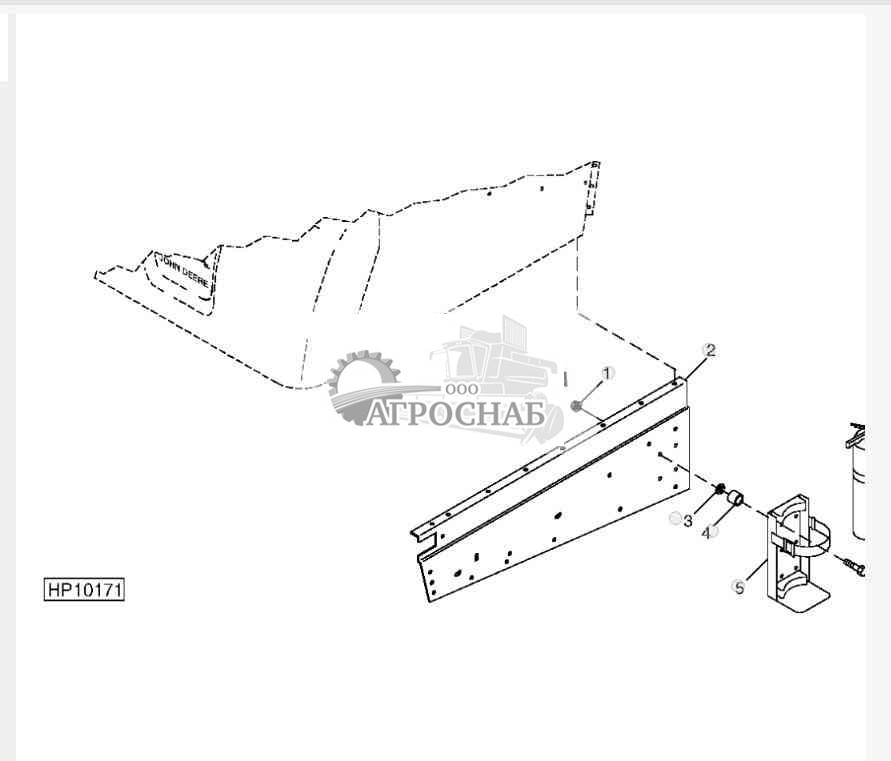

REAR FIRE EXTINGUISHER - ST472240 ( ЗАДНИЙ ОГНЕТУШИТЕЛЬ - )

1 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
2 - Пластина AH135476 Примечание:RH LOWER SIDESHEET, REAR HOOD, ORDER AH235356
2 - Пластина AH235356
3 - Прижимная гайка H141123 Количество:4
4 - Втулка 28H3394 Количество:4 Примечание:0.493" X 0.675" X 1/2"
5 - Кронштейн AH170596
6 - Огнетушитель AH170595 Примечание:(SUB AT184159)
7 - Винт 19M7786 Количество:4 Примечание:M10 X 30

Наверх

Моторный отсек - ST472241

1 - Винт 19M7865 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
1 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:M8
2 - Панель H167092 Поддерживаемые модели9550, 9550SH
3 - Уголок H161524 Поддерживаемые модели9550, 9550SH
4 - Винт 19M8290 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M6 X 35
5 - Желоб AH159205 Поддерживаемые модели9550, 9550SH
6 - Хомут H168984 Поддерживаемые модели9550, 9550SH
7 - Распорная втулка 28H3381 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:0.493" X 0.675" X 5/8"
8 - Дверца AH203010 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH136455, AH174387 OR AH208395)
9 - Шарнир H204048 Поддерживаемые модели9550, 9550SH
10 - Штифт H134930 Поддерживаемые модели9550, 9550SH Примечание:MAKE FROM H99599, CUT TO 1385 MM LONG
11 - Болт 03M7183 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 16
11 - Фланцевая гайка 14M7298 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8
12 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:M8
13 - Винт 37M7102 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 40
14 - Желоб AH160640 Поддерживаемые модели9550, 9550SH
15 - Втулка H141836 Количество:2 Поддерживаемые модели9550, 9550SH
16 - Труба H155112 Поддерживаемые модели9550, 9550SH Примечание:LADDER PIVOT
17 - Лестница AH155975 Поддерживаемые модели9550, 9550SH
18 - Кронштейн H158443 Поддерживаемые модели9550, 9550SH
19 - Пластина H168985 Поддерживаемые модели9550, 9550SH
20 - Шайба H158845 Количество:2 Поддерживаемые модели9550, 9550SH
21 - Отражательная пластина H169292 Поддерживаемые модели9550, 9550SH
22 - Крышка H167164 Поддерживаемые модели9550, 9550SH
23 - Болт H140715 Количество:2 Поддерживаемые модели9550, 9550SH
24 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8
25 - Винт 19M7866 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
26 - Уголок H167091 Поддерживаемые модели9550, 9550SH
27 - Уголок H178576 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H167006)
28 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:M8
29 - Желоб H175099 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H158423 OR H172665)
30 - Панель AH151783 Поддерживаемые модели9550, 9550SH Примечание:REAR WALL
31 - Уголок H178579 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H172736)
32 - Поручень AH173239 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH151143 OR AH166969)
33 - Кронштейн H173644 Поддерживаемые модели9550 Serial No.______-695355 Примечание:(SUB FOR H166834)
33 - Кронштейн H173644 Поддерживаемые модели9550SH Serial No.______-695701
34 - Лампа AH168385 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH163668)
34 - Лампа накаливания AH166909 Поддерживаемые модели9550, 9550SH
35 - Фланцевая гайка 14M7298 Количество:5 Поддерживаемые модели9550, 9550SH Примечание:M8
36 - Уголок H172664 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H169989)
37 - Уголок H164218 Поддерживаемые модели9550, 9550SH
38 - Стопор H167171 Поддерживаемые модели9550, 9550SH
39 - Винт с барашком 21M7476 Поддерживаемые модели9550, 9550SH Примечание:M8 X 30
40 - Отражательная пластина H135610 Поддерживаемые модели9550, 9550SH
41 - Стопорная гайка 14M7397 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M6
42 - Шпилька H169900 Количество:4 Поддерживаемые модели9550, 9550SH
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH

Наверх

Моторный отсек - ST472242

1 - Винт 19M7865 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 16
1 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
2 - Панель H175470 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
3 - Уголок H161524 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
4 - Винт 19M8290 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M6 X 35
5 - Желоб AH202303 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
6 - Хомут H168984 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
7 - Распорная втулка 28H3381 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) 0.493" X 0.675" X 5/8"
8 - Дверца AH203010 Поддерживаемые модели9550, 9550SH
9 - Шарнир H204048 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
10 - Штифт H134930 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) 8 X 1385 MM (.3179" X 54.5276"), MAKE FROMH99599, CUT TO 1385 MM LONG
11 - Болт 03M7183 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 16
11 - Фланцевая гайка 14M7298 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
12 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
13 - Винт 37M7102 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 40
14 - Желоб AH202669 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
15 - Втулка H141836 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
16 - Труба H177756 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) LADDER PIVOT
17 - Лестница AH155975 Поддерживаемые модели9550 Serial No.______-700200 Примечание:(9550 (695201- ) 9550SH (695701- ))
17 - Лестница AH155975 Поддерживаемые модели9550SH Serial No.______-700700 Примечание:(9550 (695201- ) 9550SH (695701- ))
17 - Лестница AH202397 Поддерживаемые модели9550 Serial No.700201-______ Примечание:(9550 (695201- ) 9550SH (695701- ))
17 - Лестница AH202397 Поддерживаемые модели9550SH Serial No.700701-______ Примечание:(9550 (695201- ) 9550SH (695701- ))
18 - Кронштейн H158443 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
19 - Пластина H168985 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
20 - Шайба H158845 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
21 - Винт с барашком 21M7476 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 30
22 - Крышка H178196 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
23 - Болт H140715 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
24 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
25 - Винт 19M7866 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 20
26 - Уголок H174500 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
27 - Уголок H178576 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
28 - Стопорная гайка 14M7396 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
29 - Желоб H172665 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
29 - Желоб H175099 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
30 - Панель AH151783 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) REAR WALL
31 - Уголок H178824 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
32 - Поручень AH173239 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
33 - Кронштейн H173644 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
34 - Лампа AH163668 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
34 - Лампа AH168385 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
34 - Лампа накаливания AH166909 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
35 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
36 - Уголок H172664 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
37a - Уголок H164218 Поддерживаемые модели9550 Serial No.______-695200 Примечание:(9550 (695201- ) 9550SH (695701- ))
37a - Уголок H164218 Поддерживаемые модели9550SH Serial No.______-695700 Примечание:(9550 (695201- ) 9550SH (695701- ))
37b - Кронштейн H206328 Поддерживаемые модели9550 Serial No.695201-______ Примечание:(9550 (695201- ) 9550SH (695701- )) (SUB FOR H203955)
37b - Кронштейн H206328 Поддерживаемые модели9550SH Serial No.695701-______ Примечание:(9550 (695201- ) 9550SH (695701- )) (SUB FOR H203955)
38 - Стопор H167171 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
39 - Винт 37M7089 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M6 X 12
40 - Отражательная пластина H135610 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
41 - Стопорная гайка 14M7397 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M6
42 - Шпилька H169900 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))

Наверх

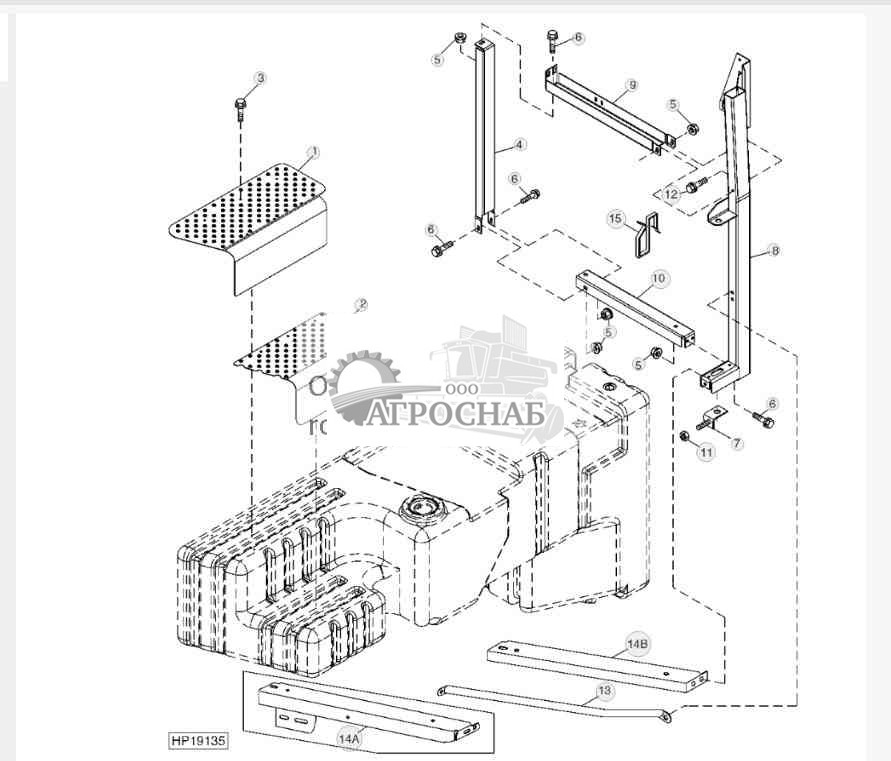

Ступеньки топливного бака и монтажные кронштейны - ST472243

1 - Крышка H173228 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H165731)
2 - Крышка H173229 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H165732)
3 - Винт 19M7774 2 Поддерживаемые модели9550, 9550SH Примечание:M6 X 12
4 - Желоб H134298 Поддерживаемые модели9550, 9550SH
5 - Стопорная гайка 14M7400 Количество:7 Поддерживаемые модели9550, 9550SH Примечание:M10
6 - Винт 19M7785 Количество:7 Поддерживаемые модели9550, 9550SH Примечание:M10 X 25
7 - Регулятор AH120216 Поддерживаемые модели9550, 9550SH
8 - Опора AH155103 Поддерживаемые модели9550, 9550SH Примечание:(SUB AH169076)
8 - Опора AH169076 Поддерживаемые модели9550, 9550SH
9 - Желоб H169794 Поддерживаемые модели9550, 9550SH
10 - Желоб H169793 Поддерживаемые модели9550, 9550SH
11 - Стопорная гайка A31867 Поддерживаемые модели9550, 9550SH Примечание:No. 0.472"
12 - Винт 19M7812 Поддерживаемые модели9550, 9550SH Примечание:M10 X 100
13 - Подпорка H129839 Поддерживаемые модели9550, 9550SH
14A - Желоб AH136147 Поддерживаемые модели9550 Serial No.______-695200
14A - Желоб AH136147 Поддерживаемые модели9550SH Serial No.______-695700
14A - Желоб AH173292 Поддерживаемые модели9550 Serial No.695201-695303
14B - Желоб H214676 Поддерживаемые модели9550 Serial No.695304-______ Примечание:(SUB FOR H204217)
14B - Желоб H214676 Поддерживаемые модели9550SH Serial No.695701-______ Примечание:(SUB FOR H204217)
15 - Зажимная скоба H64612 Количество:4 Поддерживаемые модели9550, 9550SH

Наверх

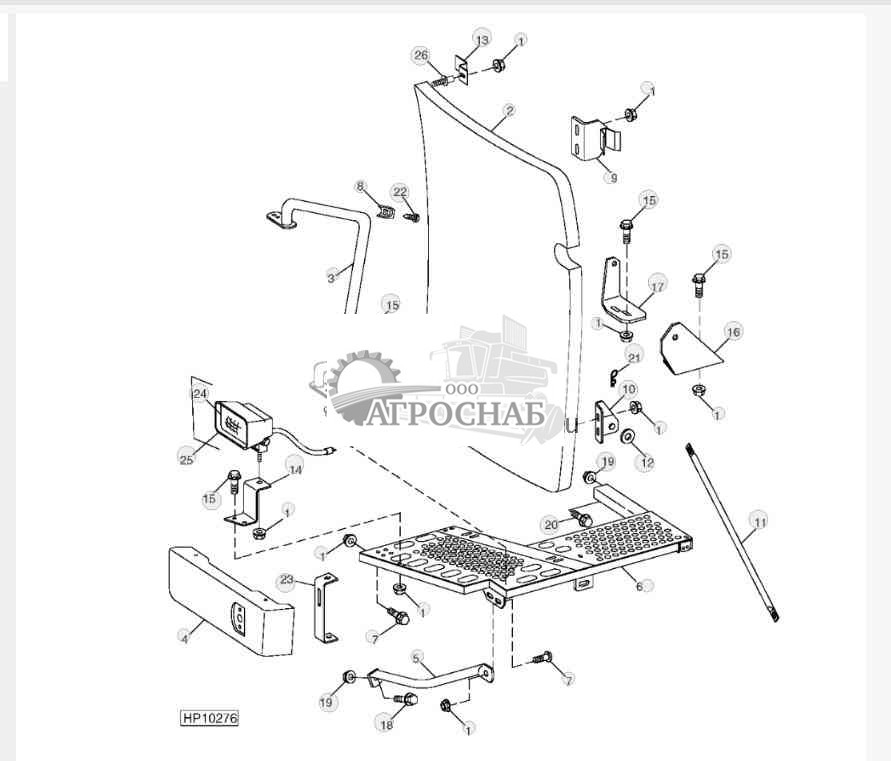

ENGINE ACCESS PLATFORM AND REAR LAMP ASSEMBLY - ST472244 ( ДВИГАТЕЛЬ ПЛАТФОРМЫ И ЗАДНЕГО ФОНАРЯ - )

1 - Фланцевая гайка 14M7298 1 Поддерживаемые модели9550, 9550SH Примечание:M8
2 - Дверца AH160445 Поддерживаемые модели9550, 9550SH
3 - Поручень AH157425 Поддерживаемые модели9550, 9550SH
4 - Панель AH151811 Поддерживаемые модели9550, 9550SH
5 - Подпорка H130432 Поддерживаемые модели9550, 9550SH
6 - Платформа AH166836 Поддерживаемые модели9550, 9550SH Примечание:Исправлено
7 - Болт 03M7185 Поддерживаемые модели9550, 9550SH Примечание:M8 X 25
8 - Резиновая прокладка AH163347 Поддерживаемые модели9550, 9550SH
9 - Уголок AH166970 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH157245)
10 - Ось поворота AH157105 Количество:2 Поддерживаемые модели9550, 9550SH
11 - Опора H165282 Поддерживаемые модели9550, 9550SH
12 - Шайба 24M7180 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:13 X 37 X 3 mm
13 - Уголок H178577 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H167223)
14 - Кронштейн H169070 Поддерживаемые модели9550, 9550SH
15 - Винт 19M7866 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
16 - Уголок H163841 Поддерживаемые модели9550, 9550SH
17 - Уголок H163845 Поддерживаемые модели9550, 9550SH
18 - Винт 19M7785 Поддерживаемые модели9550, 9550SH Примечание:M10 X 25
19 - Фланцевая гайка 14M7296 Поддерживаемые модели9550, 9550SH Примечание:M10
20 - Винт 19M7844 Поддерживаемые модели9550, 9550SH Примечание:M16 X 45
21 - Шплинт 11M7012 Поддерживаемые модели9550, 9550SH Примечание:3.200 X 16 mm
22 - Винт 37M7046 Поддерживаемые модели9550, 9550SH
23 - Хомут H168374 Количество:2 Поддерживаемые модели9550, 9550SH
24 - Лампа накаливания AH165877 Поддерживаемые модели9550, 9550SH
25 - Лампа AH168403 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH163667)
26 - Шпилька H169900 Количество:2 Поддерживаемые модели9550, 9550SH
26 - Шпилька H170272 Количество:5 Поддерживаемые модели9550, 9550SH
.. - Компл. д/рем. стекловол. TY25074 Поддерживаемые модели9550, 9550SH

Наверх

Инструментальный ящик - ST720746

1 - Инструментальный ящик RE275591 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AT22070)
2 - Штифт T23027 Поддерживаемые модели9550, 9550SH
3 - Поддон RE275593 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AT22073)
4 - Винт 19M7785 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10 X 25
5 - Шайба 24M7178 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:10.500 X 30 X 2.500 mm
6 - Свет L39119 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR T23033)
7 - Винт 37M7058 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
8 - Кронштейн AH145157 Поддерживаемые модели9550, 9550SH
9 - Фланцевая гайка 14M7296 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M10

Наверх
