Содержимое: Каталог Запчастей John Deere :9550 and 9550SH Self-Propelled Combines - PC2801 50 Силовая передача

1 - Сальник AH112284 Количество:2 Поддерживаемые модели9550
2 - Втулка H146281 Количество:2 Поддерживаемые модели9550 Примечание:(HEAT TREATED)
3 - Элемент жесткости H151739 Количество:2 Поддерживаемые модели9550
4 - Зажимная скоба AH89557 Количество:2 Поддерживаемые модели9550
5 - Винт 37M7058 Количество:2 Поддерживаемые модели9550 Примечание:M8 X 20

Наверх

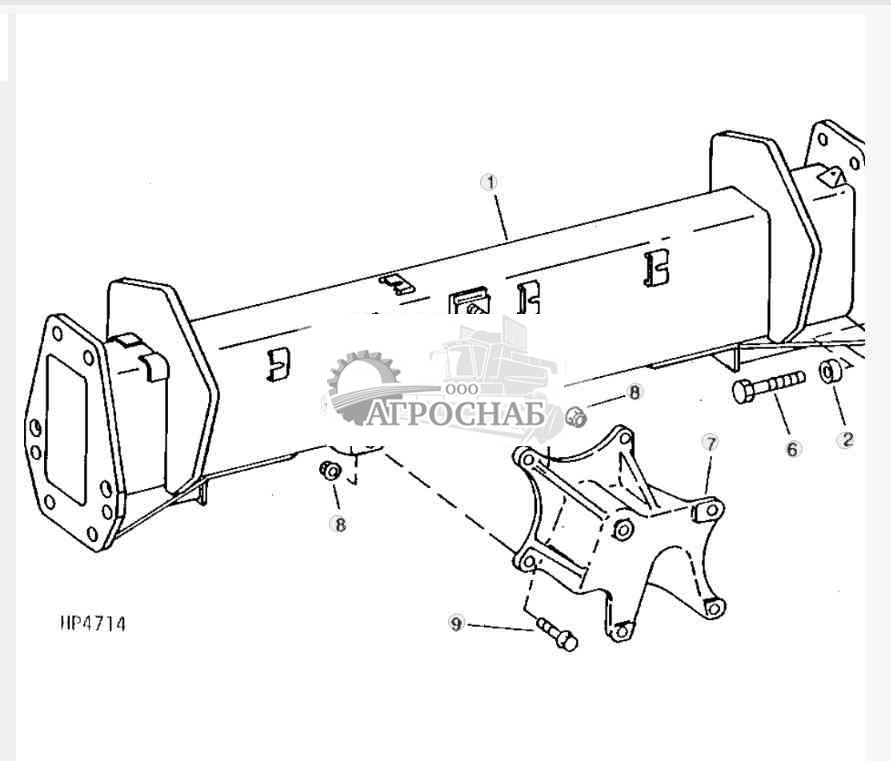

Front Axle (Sidehill) (Ring And Pinion Final Drive) - ST472076 ( Передний Мост (При Работе) (Кольцо И Конечная Передача Шестерня) - )

1 - Передний мост ....... Поддерживаемые модели9550SH
2 - Распорная втулка H163561 Количество:6 Поддерживаемые модели9550SH Примечание:(SUB FOR H144168)
3 - Винт с головкой 19M8287 Количество:2 Поддерживаемые модели9550SH Примечание:M24 X 80
4 - Втулка H87691 Количество:2 Поддерживаемые модели9550SH
5 - Гайка 14M7278 Количество:4 Поддерживаемые модели9550SH Примечание:M24
6 - Винт с головкой 19M7782 Количество:4 Поддерживаемые модели9550SH Примечание:M24 X 180
7 - Фитинг переходника H145954 Поддерживаемые модели9550SH
8 - Фланцевая гайка 14M7291 Количество:4 Поддерживаемые модели9550SH Примечание:M16
9 - Винт H107504 Количество:2 Поддерживаемые модели9550SH Примечание:No. 0.630" X 2.756"
10 - Шпилька 42M7028 Количество:2 Поддерживаемые модели9550SH Примечание:M16

Наверх

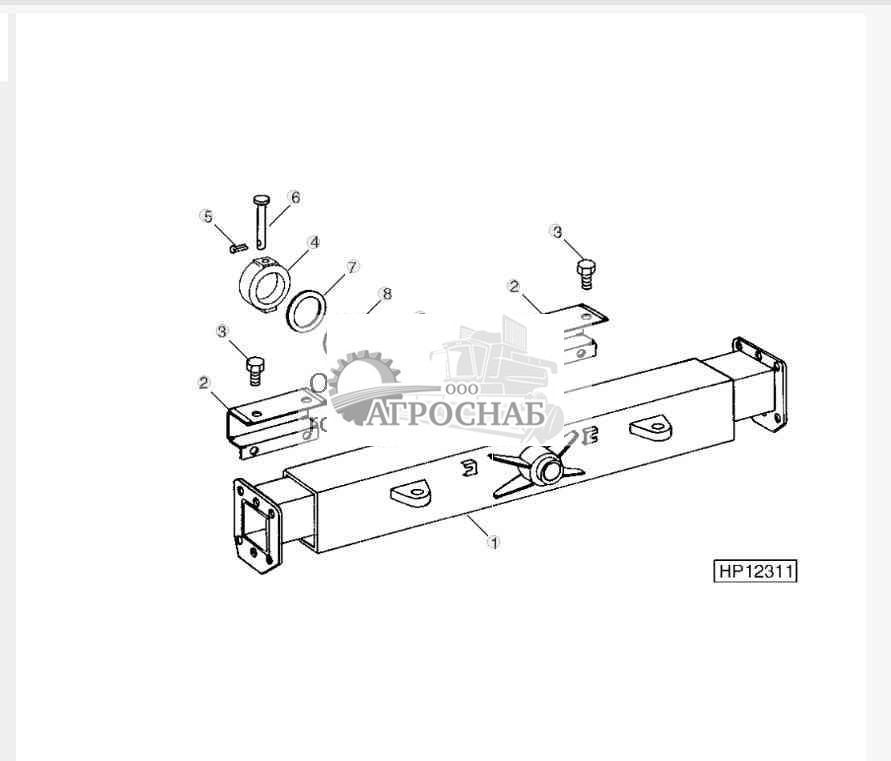

FIXED REAR AXLE (REGULAR DUTY SPINDLE) - ST472077 ( НЕПОДВИЖНЫЙ ЗАДНИЙ МОСТ (ОЧЕРЕДНОГО ДЕЖУРСТВА ШПИНДЕЛЯ) - )

1 - Ось AH134814 Поддерживаемые модели9550
2 - Щиток H136115 Количество:2 Поддерживаемые модели9550 Примечание:(4-WHEEL DRIVE)
3 - Винт 37M7086 Количество:8 Поддерживаемые модели9550 Примечание:M10 X 20, (4-WHEEL DRIVE)
4 - Контровочное кольцо Z81713 Поддерживаемые модели9550
5 - Шплинт 11M7028 Поддерживаемые модели9550 Примечание:5 X 32 mm
6 - Крепление со штифтом H142107 Поддерживаемые модели9550
7 - Шайба H129709 Поддерживаемые модели9550
8 - Прокладка H115140 Поддерживаемые модели9550
9 - Шайба H134548 Поддерживаемые модели9550
.. - Полный комплект д/пост. BH78882 Поддерживаемые модели9550 Примечание:SHIELDS

Наверх

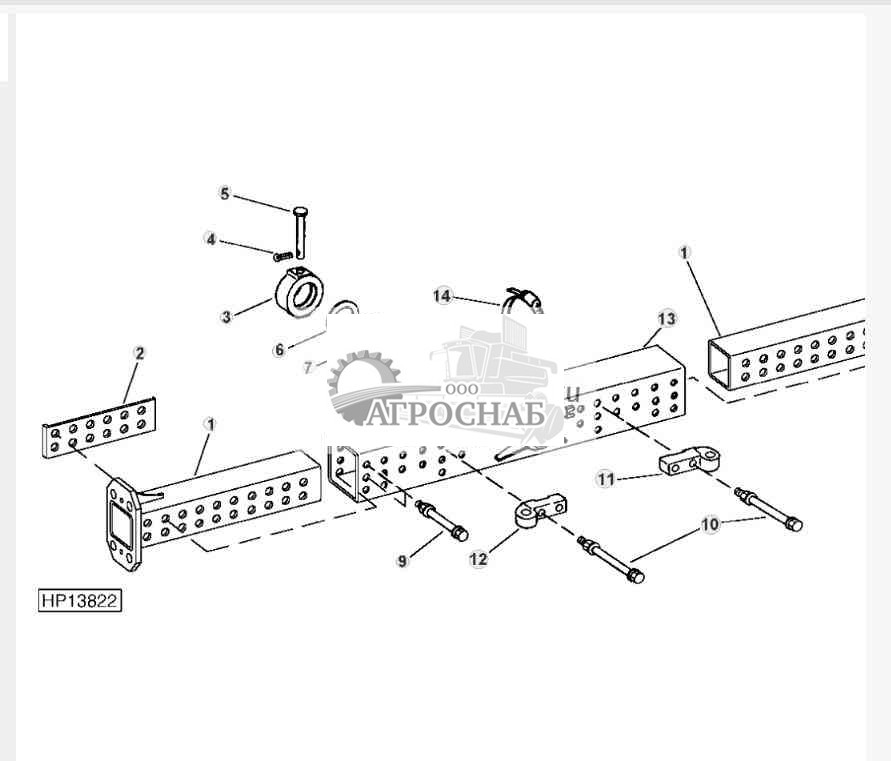

REAR AXLE, ADJUSTABLE - ST472078 ( ЗАДНИЙ МОСТ, РЕГУЛИРУЕМЫЙ - )

1 - Ось AH207191 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:Стандартный
1 - Ось AH207127 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH156773) HEAVY DUTY
2 - Пластина H134549 Количество:2 Поддерживаемые модели9550, 9550SH
3 - Контровочное кольцо Z81713 Поддерживаемые модели9550, 9550SH
4 - Шплинт 11M7028 Поддерживаемые модели9550, 9550SH Примечание:5 X 32 mm
5 - Крепление со штифтом H142107 Поддерживаемые модели9550, 9550SH
6 - Шайба H129709 Поддерживаемые модели9550, 9550SH
7 - Прокладка H115140 Поддерживаемые модели9550, 9550SH
8 - Шайба H134548 Поддерживаемые модели9550, 9550SH
9 - Винт с головкой 19M7921 Поддерживаемые модели9550, 9550SH Примечание:M20 X 150
9 - Шайба 24M7242 Поддерживаемые модели9550, 9550SH Примечание:21.400 X 42 X 5 mm
9 - Винт H121472 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(4-WHEEL DRIVE) (CONVERSION)
9 - Шайба H144293 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:(4-WHEEL DRIVE) (CONVERSION)
9 - Фланцевая гайка 14M7300 Поддерживаемые модели9550, 9550SH Примечание:M20
10 - Винт 19M7645 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M20 X 200
10 - Фланцевая гайка 14M7300 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M20
11 - Анкер H130224 Поддерживаемые модели9550, 9550SH Примечание:ПРАВАЯ СТОРОНА
11 - Анкер H172960 Поддерживаемые модели9550, 9550SH Примечание:R.H. (FOR 2 SPEED PRW)
12 - Анкер H130223 Поддерживаемые модели9550, 9550SH Примечание:ЛЕВАЯ СТОРОНА
12 - Анкер H172959 Поддерживаемые модели9550, 9550SH Примечание:L.H. (FOR 2 SPEED PRW)
13 - Задний мост AH134813 Поддерживаемые модели9550
13 - Задний мост AH135830 Поддерживаемые модели9550SH
14 - Шланговый зажим AH130230 Количество:2 Поддерживаемые модели9550, 9550SH

Наверх

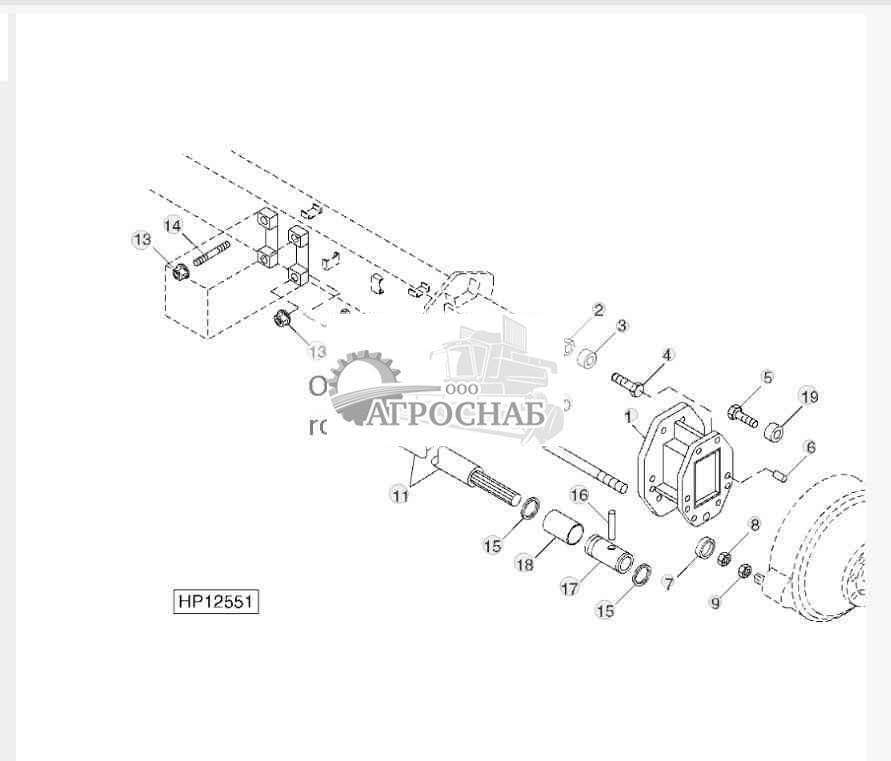

AXLE SPACERS - ST472079 ( МОСТ РАСПОРКИ - )

1 - Распорная втулка HXE71480 Количество:2 Поддерживаемые модели9550 Примечание:300 MM, SUB FOR H168744
1 - Распорная втулка HXE71479 Количество:2 Поддерживаемые модели9550 Примечание:400 MM, SUB FOR H168166
1 - Распорная втулка H168745 Количество:2 Поддерживаемые модели9550 Примечание:454 MM
2 - Фланцевая гайка 14M7300 2 Поддерживаемые модели9550 Примечание:M20
3 - Гильза H156127 2 Поддерживаемые модели9550
3 - Распорная втулка H163561 2 Поддерживаемые модели9550 Примечание:HIGH CLEARANCE
4 - Винт с головкой 19M7963 2 Поддерживаемые модели9550 Примечание:M20 X 100
4 - Винт с головкой 19M8288 2 Поддерживаемые модели9550 Примечание:M24 X 90, HIGH CLEARANCE
5 - Винт с головкой 19M7892 2 Поддерживаемые модели9550 Serial No.______-700261 Примечание:M20 X 80
5 - Винт с головкой 19M7889 2 Поддерживаемые модели9550 Serial No.700262-______ Примечание:M24 X 80, HIGH CLEARANCE
6 - Втулка H87691 Количество:8 Поддерживаемые модели9550
7 - Распорная втулка H130287 Количество:2 Поддерживаемые модели9550
8 - Гайка H130288 Количество:2 Поддерживаемые модели9550
9 - Гайка 14M7431 Количество:2 Поддерживаемые модели9550 Примечание:M30
10 - Стержень H133635 Поддерживаемые модели9550
11 - Ось H165662 Количество:2 Поддерживаемые модели9550 Примечание:300 MM
11 - Ось H165663 Количество:2 Поддерживаемые модели9550 Примечание:400 MM
11 - Ось H165664 Количество:2 Поддерживаемые модели9550 Примечание:454 MM
11 - Ось H165665 Количество:2 Поддерживаемые модели9550 Примечание:DRIVE, R.H.
11 - Ось H165666 Количество:2 Поддерживаемые модели9550 Примечание:DRIVE, L.H.
12 - Винт H107504 Количество:2 Поддерживаемые модели9550
13 - Фланцевая гайка 14M7291 Количество:4 Поддерживаемые модели9550 Примечание:M16
14 - Шпилька 42M7028 Количество:2 Поддерживаемые модели9550
15 - Пружинное кольцо H133229 Количество:4 Поддерживаемые модели9550
16 - Штифт H131754 Количество:2 Поддерживаемые модели9550
17 - Шлицевое соединение HXE30611 Количество:2 Поддерживаемые модели9550 Примечание:Z = 18, SUB FOR H165510
18 - Гильза H134444 Количество:2 Поддерживаемые модели9550
19 - Гильза H156127 2 Поддерживаемые модели9550 Serial No.______-700261
19 - Распорная втулка H163561 2 Поддерживаемые модели9550 Serial No.700262-______
.. - Полный комплект д/пост. BH81562 Поддерживаемые модели9550 Примечание:Втулка

Наверх

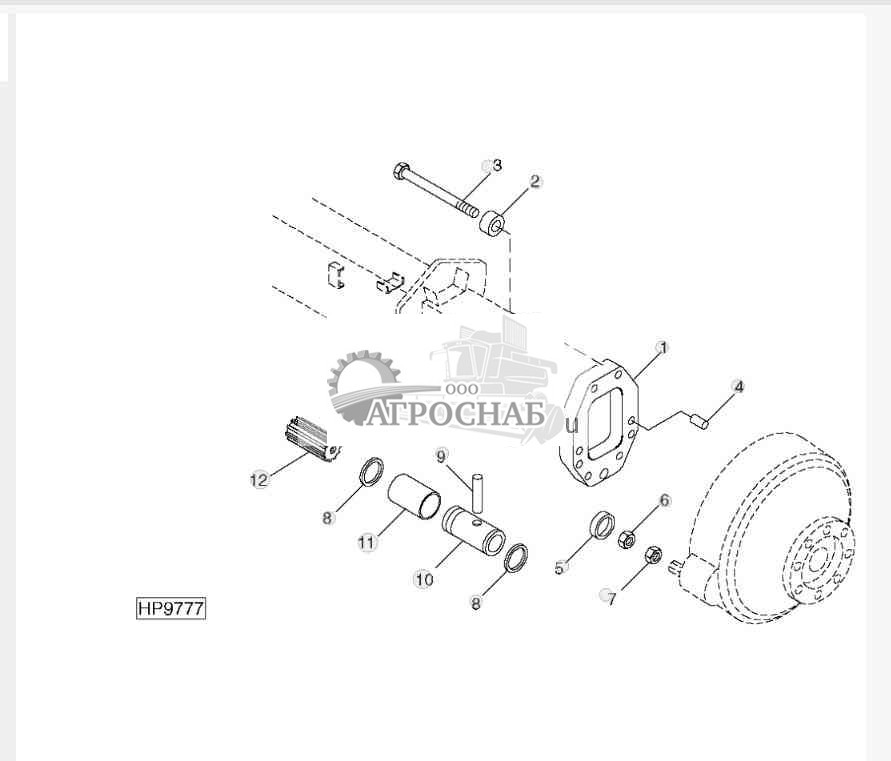

AXLE SPACERS, 105MM (SOLID) - ST472080 ( МОСТ РАСПОРКИ, (ТВЕРДЫЕ) - )

1 - Распорная втулка H227642 Количество:2 Поддерживаемые модели9550 Примечание:(SUB FOR AH170484)
2 - Шайба 24M7242 Количество:2 Поддерживаемые модели9550 Примечание:21.400 X 42 X 5 mm
3 - Винт с головкой 19M8100 2 Поддерживаемые модели9550 Примечание:M20 X 180
4 - Втулка H87691 Количество:8 Поддерживаемые модели9550
5 - Распорная втулка H130287 Количество:2 Поддерживаемые модели9550
6 - Гайка H130288 Количество:2 Поддерживаемые модели9550
7 - Гайка 14M7431 Количество:2 Поддерживаемые модели9550 Примечание:M30
8 - Пружинное кольцо H133229 Количество:4 Поддерживаемые модели9550
9 - Штифт H131754 Количество:2 Поддерживаемые модели9550
10 - Шлицевое соединение HXE30611 Количество:2 Поддерживаемые модели9550 Примечание:Z = 18, SUB FOR H165510
11 - Гильза H134444 Количество:2 Поддерживаемые модели9550
12 - Ось H176465 Количество:2 Поддерживаемые модели9550
.. - Полный комплект д/пост. BH81868 Количество:2 Поддерживаемые модели9550 Примечание:(105MM), AXLE SPACER BOLTS
.. - Полный комплект д/пост. BH81562 Поддерживаемые модели9550 Примечание:Втулка

Наверх

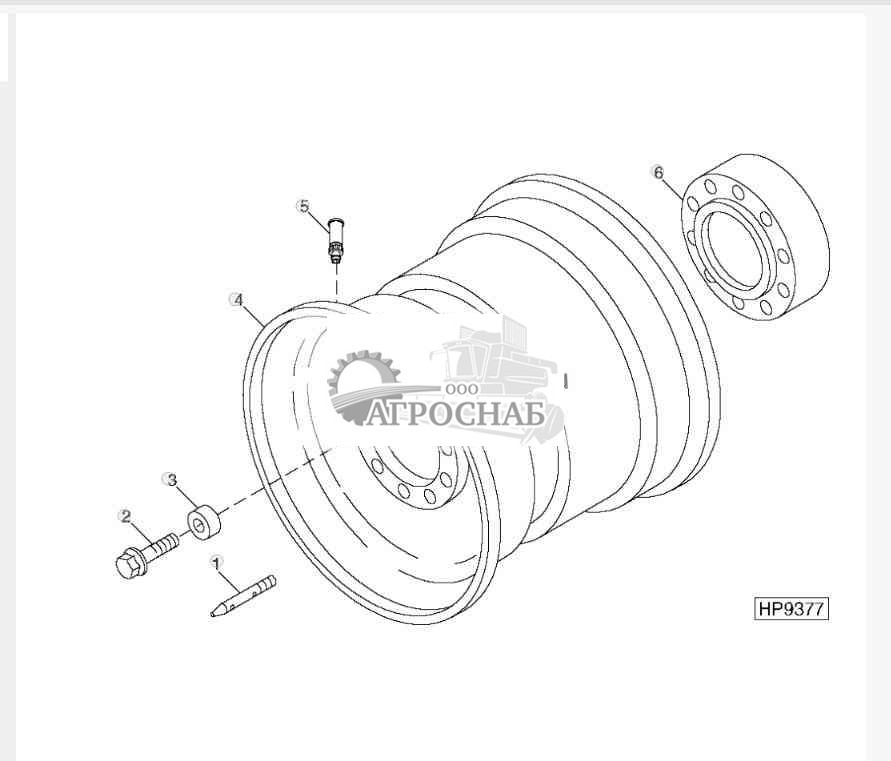

Приводные колеса - ST472081

1 - Стержень H138607 Поддерживаемые модели9550, 9550SH Примечание:USE FOR WHEEL MOUNTING ONLY
2 - Винт H210201 Количество: 10 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H170072)
2 - Винт H212608 Количество: 10 Поддерживаемые модели9550 Примечание:(SUB FOR H138606) USE WITH H139320 ONLY
3 - Распорная втулка H134114 Количество: 10 Поддерживаемые модели9550, 9550SH
4 - КОЛЕСО AH156626 Поддерживаемые модели9550, 9550SH Примечание:(30.5X32)
4 - КОЛЕСО AH166910 Поддерживаемые модели9550 Примечание:(24.5X32), (SUB FOR AH141302)
4 - КОЛЕСО AH132128 Поддерживаемые модели9550SH Примечание:(24.5X32, 96MM INSET)
4 - КОЛЕСО AH232255 Поддерживаемые модели9550, 9550SH Примечание:(30.5 X 32), (SUB FOR AH154848)
5 - Шток вентиля шины AT25226 Поддерживаемые модели9550, 9550SH
6 - Втулка H139320 Поддерживаемые модели9550 Примечание:(100MM), OPTIONAL
.. - Полный комплект д/пост. BH81254 Поддерживаемые модели9550, 9550SH
Примечание:PARTS ASSEMBLY - HARDWARE

Наверх

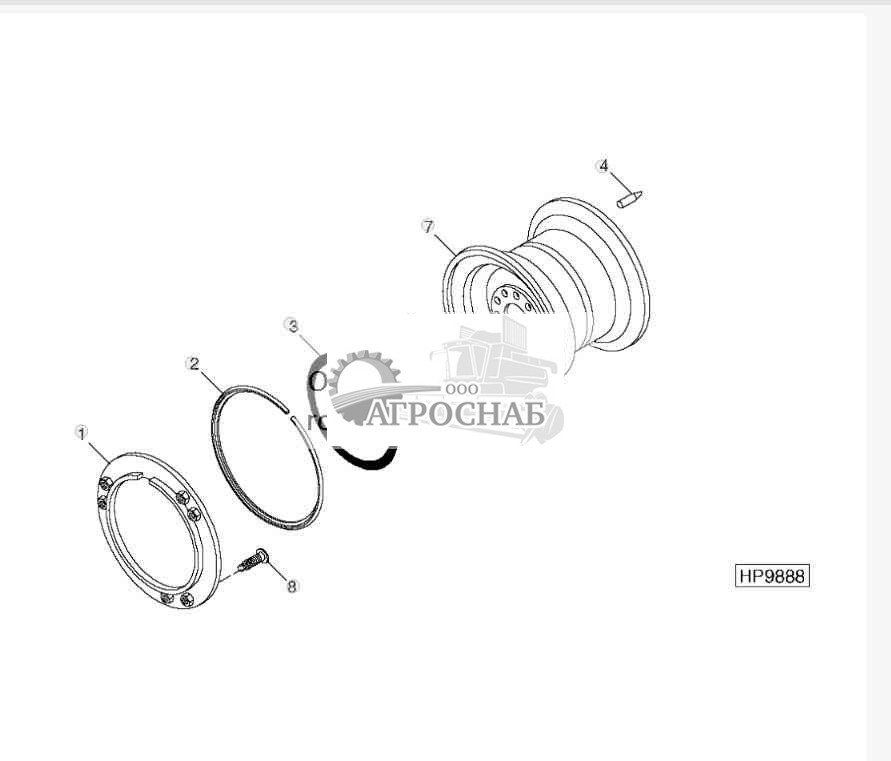

HIGH FLOTATION DRIVE WHEELS - ST472082 ( ВЫСОКАЯ ПРОХОДИМОСТЬ КОЛЕС - )

1 - Фланец AH147544 Поддерживаемые модели9550
2 - Кольцо H105822 Поддерживаемые модели9550
3 - Уплотнительное кольцо H111500 Поддерживаемые модели9550
4 - Стержень H138607 Поддерживаемые модели9550
5 - Винт H210201 Количество: 10 Поддерживаемые модели9550 Примечание:(SUB FOR H170072)
6 - Распорная втулка H134114 Количество: 10 Поддерживаемые модели9550
7 - КОЛЕСО AH147545 Поддерживаемые модели9550 Примечание:(32X44)
8 - Шток вентиля шины AT36212 Поддерживаемые модели9550
.. - Полный комплект д/пост. BH81562 Поддерживаемые модели9550
Примечание:HARDWARE - BOX OF W/32-09
.. - Полный комплект д/пост. BH81254 Поддерживаемые модели9550
Примечание:PARTS ASSEMBLY - HARDWARE

Наверх

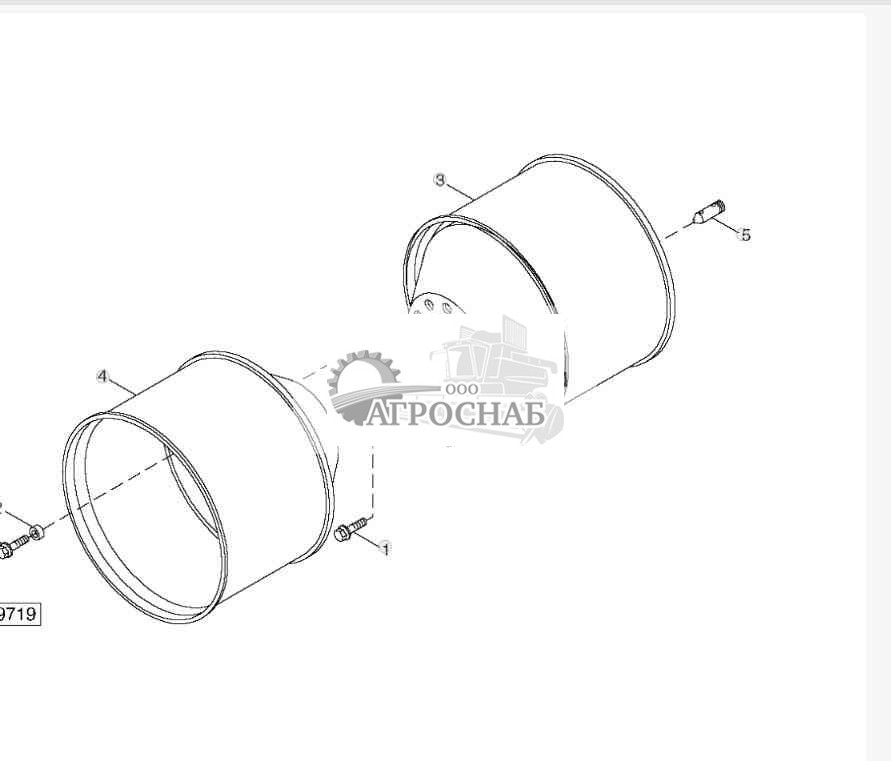

ШИРОКО РАССТАВЛЕННЫЕ СДВОЕННЫЕ КОЛЕСА - ST472083

1 - Винт H210201 Количество: 10 Поддерживаемые модели9550 Примечание:(SUB FOR H170072)
1 - Винт H212608 Количество: 10 Поддерживаемые модели9550 Примечание:(SUB FOR H138606)
2 - Распорная втулка H134114 Количество: 10 Поддерживаемые модели9550
3 - КОЛЕСО AH130627 Поддерживаемые модели9550 Примечание:(18.4X38)
3 - КОЛЕСО AH140253 Поддерживаемые модели9550 Примечание:(20.8X38)
4 - КОЛЕСО AH150343 Поддерживаемые модели9550 Примечание:(18.4X38)
4 - КОЛЕСО AH150344 Поддерживаемые модели9550 Примечание:(20.8X38)
5 - Стержень H138607 Поддерживаемые модели9550 Примечание:USE FOR WHEEL MOUNTING ONLY
6 - Распорная втулка N276699 Поддерживаемые модели9550
.. - Полный комплект д/пост. BH81538 Поддерживаемые модели9550 Примечание:WHEEL BOLTS (DUAL WHEELS)
.. - Полный комплект д/пост. BH81254 Поддерживаемые модели9550
Примечание:PARTS ASSEMBLY - HARDWARE
.. - Полный комплект д/пост. BH81539 Поддерживаемые модели9550 Примечание:WHEEL BOLTS (DUAL WHEELS)

Наверх

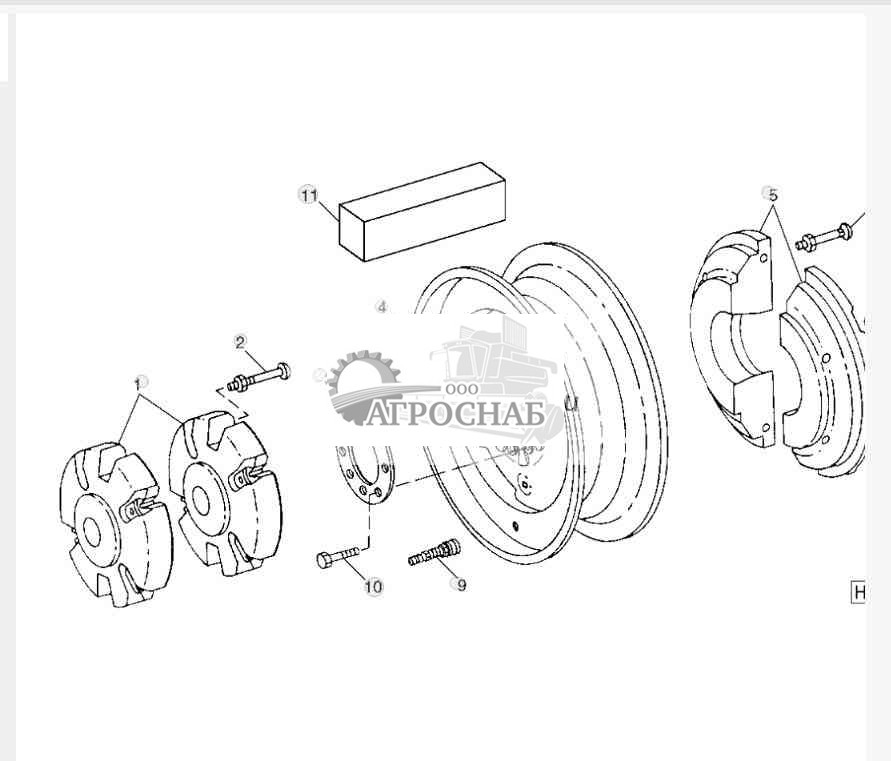

REAR WHEELS AND WHEEL WEIGHTS - ST472084 ( ЗАДНИЕ КОЛЕСА И УТЯЖЕЛИТЕЛИ - )

1 - Масса H174140 Поддерживаемые модели9550, 9550SH Примечание:OUTSIDE, (SUB FOR H103543)
2 - Болт 03H1858 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8" X 3-1/2"
2 - Стопорная шайба 12H294 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8"
2 - Гайка 14H760 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8"
3 - Кольцо H84375 Поддерживаемые модели9550, 9550SH
4 - КОЛЕСО AH117662 Поддерживаемые модели9550, 9550SH Примечание:(11X24)
4 - КОЛЕСО AH219570 Поддерживаемые модели9550, 9550SH Примечание:(14.9X24), (SUB FOR AH122100)
4 - КОЛЕСО AH205129 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH135217 OR AH167434)(16.9X26) "NOT COMPATIBLE WITH WEIGHTS"
4 - КОЛЕСО AH205187 Поддерживаемые модели9550 Примечание:(28X26), (SUB FOR AH144695 OR AH167584 "NOT COMPATIBLE WITH WEIGHTS")
4 - КОЛЕСО AH227712 Поддерживаемые модели9550, 9550SH Примечание:(600/65R28) (SUB FOR AH170137)
5 - Масса H95547 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:Изнутри
6 - Болт 03H1605 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8" X 4", (WITH INSIDE WEIGHTS)
6 - Болт 03H1860 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8" X 6", (WITH INSIDE AND OUTSIDE WEIGHTS)
6 - Стопорная шайба 12H294 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8"
6 - Гайка 14H1039 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8"
7 - Шайба 24H1111 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:17/32" X 1-1/16" X 0.090"
8 - Болт 03H1852 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:1/2" X 4"
8 - Стопорная шайба 12H301 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:1/2"
8 - Гайка 14H1040 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:1/2"
9 - Шток вентиля шины AT25226 Поддерживаемые модели9550, 9550SH
10 - Винт H168476 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:FOR REGULAR AND HEAVY DUTY ONLY
11 - Стержень H159791 Поддерживаемые модели9550

Наверх

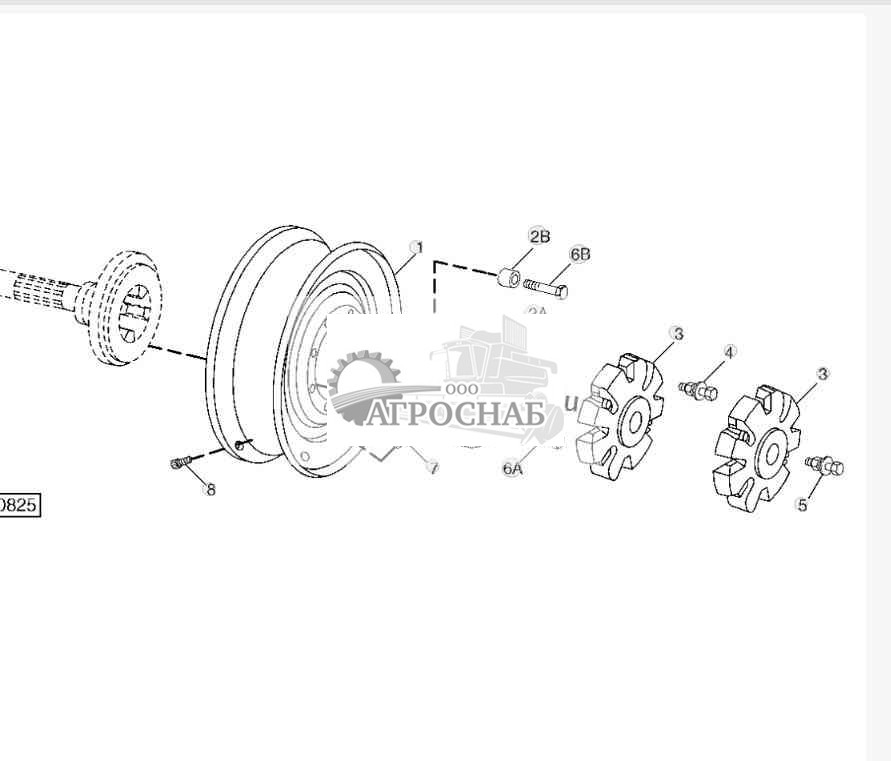

ЗАДНИЕ КОЛЕСА (ПРИВОД НА 4 КОЛЕСА) - ST472086

1 - КОЛЕСО AH205131 Поддерживаемые модели9550, 9550SH Примечание:(18.4X26), (SUB FOR AH64610 OR AH167582) "NOT COMPATIBLE WITH WEIGHTS"
1 - КОЛЕСО AH232760 Поддерживаемые модели9550 Примечание:(18.4X30), (SUB FOR AH138809 OR AH214777)
1 - КОЛЕСО AH168107 Поддерживаемые модели9550, 9550SH Примечание:(16.9X26), TWO-SPEED
1 - КОЛЕСО AH168109 Поддерживаемые модели9550, 9550SH Примечание:(18.4X26), TWO-SPEED
1 - КОЛЕСО AH169100 Поддерживаемые модели9550, 9550SH Примечание:(18.4X30), TWO-SPEED
1 - КОЛЕСО AH202466 Поддерживаемые модели9550, 9550SH Примечание:(28X26), TWO-SPEED (SUB FOR AH168111)
1 - КОЛЕСО AH170138 Поддерживаемые модели9550, 9550SH Примечание:(600/65R28)
2A - Кольцо H84375 Поддерживаемые модели9550, 9550SH
2B - Распорная втулка H134114 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:TWO-SPEED
3 - Масса H174140 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H103543)
4 - Болт 03H2075 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8" X 3"
4 - Стопорная шайба 12H294 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8"
4 - Гайка 14H760 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8"
5 - Болт 03H1858 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8" X 3-1/2"
5 - Стопорная шайба 12H294 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8"
5 - Гайка 14H760 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/8"
6A - Винт H168476 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:4-WHEEL DRIVE ONLY
6B - Винт H210201 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H170072) TWO-SPEED
7 - Шток вентиля шины AT25226 Поддерживаемые модели9550, 9550SH
8 - Заглушка AH86866 Поддерживаемые модели9550, 9550SH

Наверх

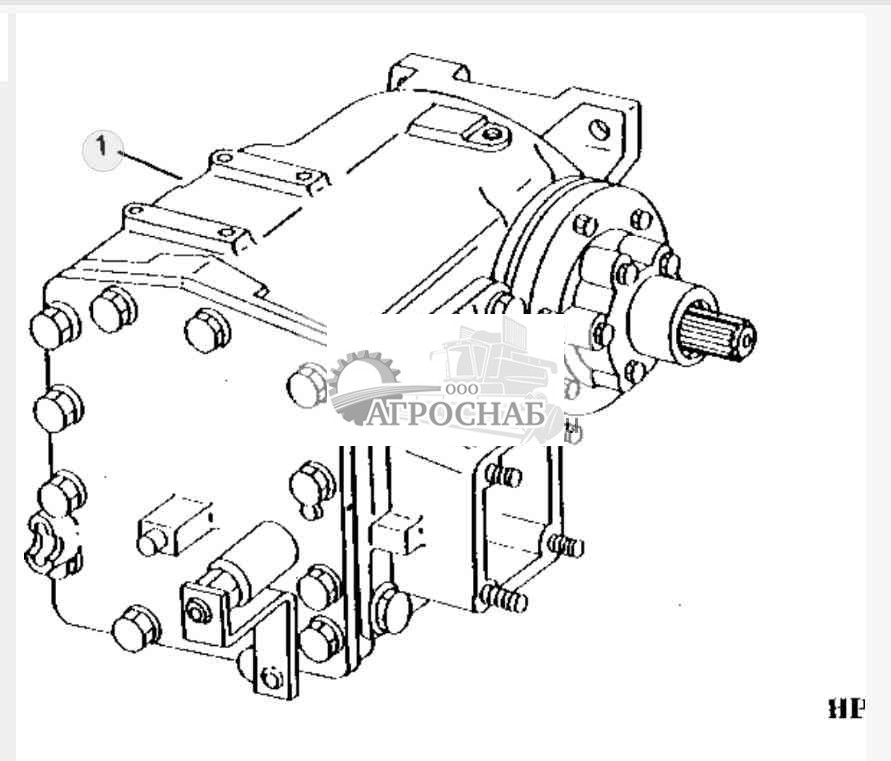

Трансмиссия - ST472087

1 - Трансмиссия AH158658 Поддерживаемые модели9550SH Примечание:(SUB AH168734)
1 - Трансмиссия AH158662 Поддерживаемые модели9550 Примечание:(SUB AH168736) (AUSTRALIA)
1 - Трансмиссия AH168736 Поддерживаемые модели9550 Примечание:(АВСТРАЛИЯ)
1 - Трансмиссия AH158660 Поддерживаемые модели9550 Примечание:(SUB AH168735) (REMANUFACTURED)
1 - Трансмиссия AH203856 Поддерживаемые модели9550 Примечание:(SUB FOR AH168735)

Наверх

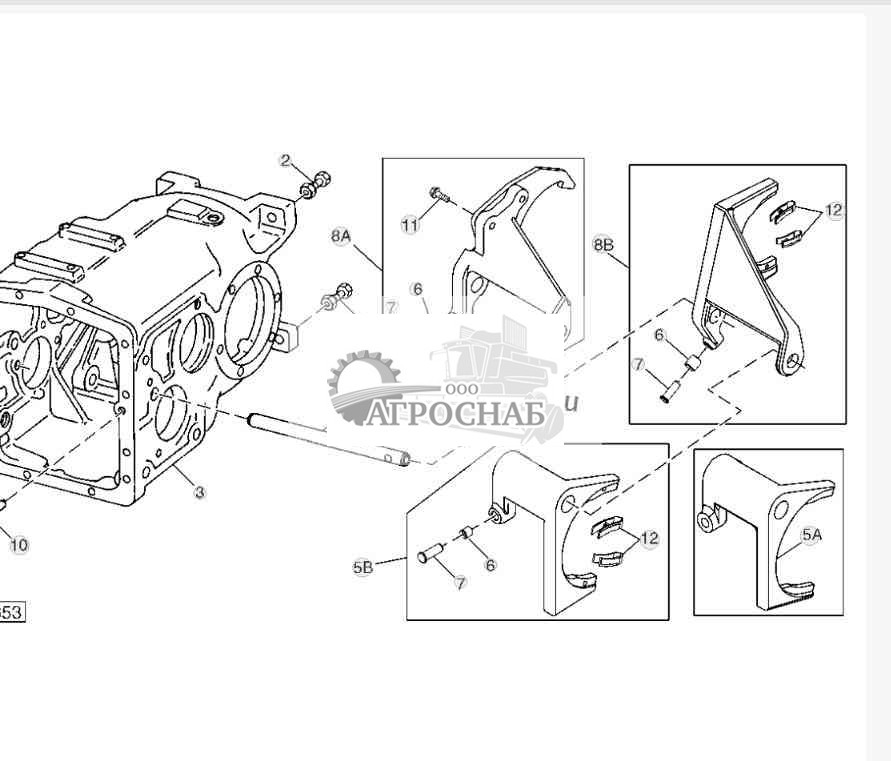

Трансмиссия и вилки переключения передач - ST472088

1 - Винт H107504 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:NOT USED ON HEAVY DUTY
1 - Фланцевая гайка 14M7291 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M16
2 - Шпилька 42M7028 Количество:2 Поддерживаемые модели9550, 9550SH
2 - Фланцевая гайка 14M7291 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M16
3 - Корпус ....... Поддерживаемые модели9550, 9550SH Примечание:(ORDER AH140410)
4 - Магистраль H146640 Поддерживаемые модели9550, 9550SH
5A - Рычаг переключ. передач H135112 Поддерживаемые модели9550, 9550SH Примечание:(SUB DE19870, THIS APPLICATION)
5B - Рычаг переключ. передач DE19870 Поддерживаемые модели9550, 9550SH Примечание:(ALSO ORDER CE18505)
6 - Каток R26207 Количество:2 Поддерживаемые модели9550, 9550SH
7 - Крепление со штифтом H76152 Количество:2 Поддерживаемые модели9550, 9550SH
8A - Рычаг переключ. передач AH122575 Поддерживаемые модели9550, 9550SH Примечание:Узкий
8B - Рычаг переключ. передач DE19509 Поддерживаемые модели9550, 9550SH Примечание:Широкий
9 - Заглушка N102039 Поддерживаемые модели9550, 9550SH
10 - Штифт T76836 Поддерживаемые модели9550, 9550SH
11 - Винт 19M7785 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M10 X 25
12 - Зажимная скоба L113217 Количество:4 Поддерживаемые модели9550, 9550SH
.. - Комплект трансмиссии AH140410 Поддерживаемые модели9550, 9550SH Примечание:TRANSMISSION HOUSING REPAIR

Наверх

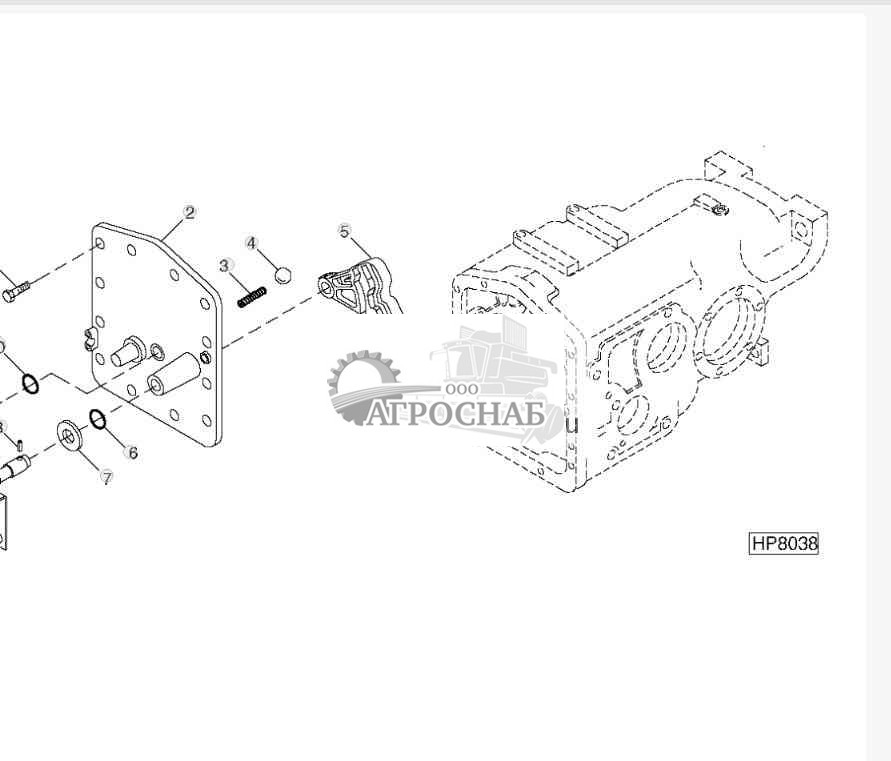

Transmission and Differential Housing Cover and Shifter Cam - ST723057 ( Трансмиссия и крышка корпуса дифференциала и кулачок рычага переключения передач - )

1 - Винт 19M7786 2 Поддерживаемые модели9550, 9550SH Примечание:M10 X 30
2 - Крышка N199920 Поддерживаемые модели9550, 9550SH
3 - Пружина T27888 Поддерживаемые модели9550, 9550SH
4 - Шар N105745 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR R1818R)
5 - Эксцентрик H167375 Поддерживаемые модели9550, 9550SH
6 - Уплотнительное кольцо R71144 Поддерживаемые модели9550, 9550SH
7 - Шайба H75700 Поддерживаемые модели9550, 9550SH
8 - Пружинный шплинт CE18374 Поддерживаемые модели9550, 9550SH
9 - Рукоять AH128267 Поддерживаемые модели9550, 9550SH
10 - Уплотнительное кольцо R26375 Поддерживаемые модели9550, 9550SH
11 - Фитинг R33138 Поддерживаемые модели9550, 9550SH

Наверх

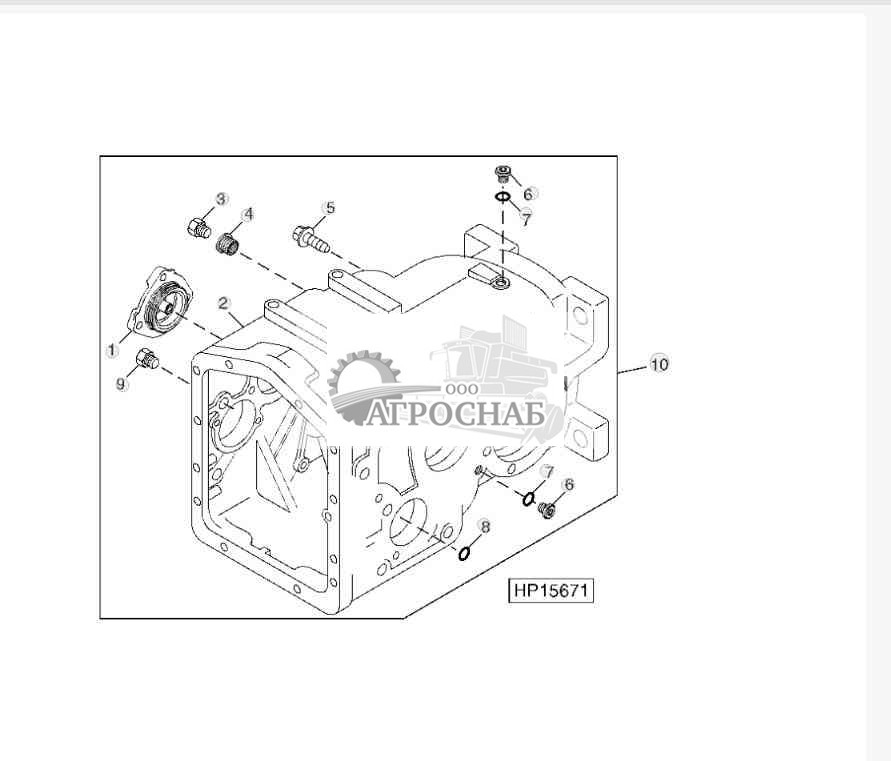

Комплект для обслуживания трехступенчатой трансмиссии - ST197468

1 - Корпус CE18201
2 - Корпус .......
3 - Заглушка T12083
4 - Втулка N196062 Примечание:ORDER N374832
4 - Втулка N374832
5 - Винт 19M7784 Примечание:M10 X 20
6 - Фитинг R33138 Количество:2
7 - Уплотнительное кольцо R26375 Количество:2
8 - Уплотнительное кольцо T77857 Количество:3
9 - Трубная заглушка 15H585 Примечание:3/4"
10 - Комплект трансмиссии AH140410

Наверх

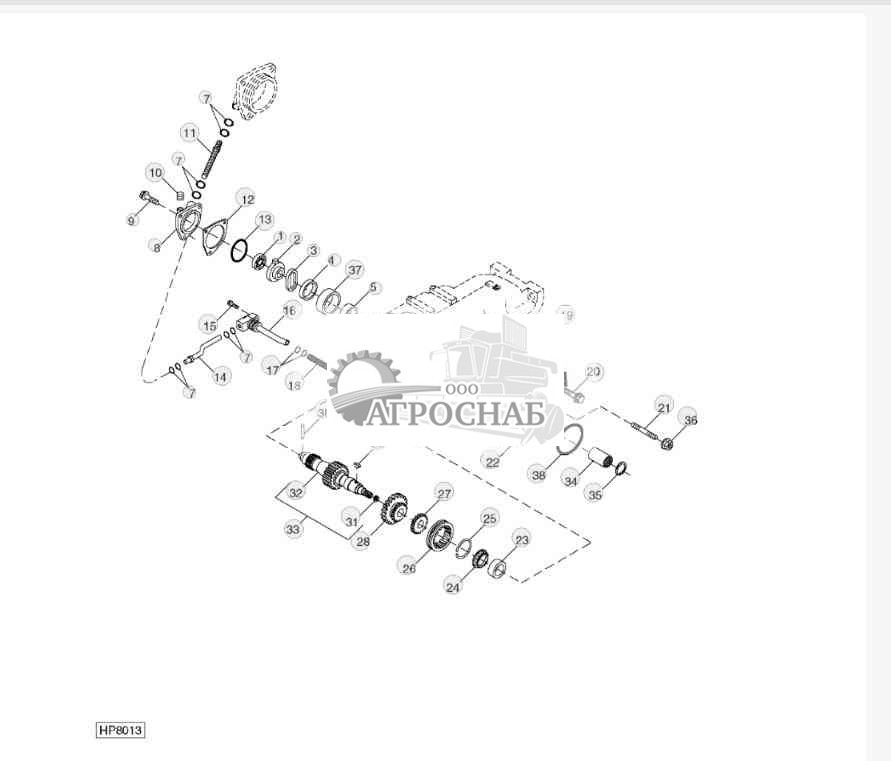

TRANSMISSION INPUT SHAFT, GEARS, LUBE PUMP AND BEARINGS - ST472091 ( ВХОДНОГО ВАЛА КОРОБКИ ПЕРЕДАЧ, ШЕСТЕРНИ, СМАЗОЧНОГО НАСОСА И ПОДШИПНИКИ - )

1 - Ротор AH128528 Поддерживаемые модели9550, 9550SH
2 - Пластина H82234 Поддерживаемые модели9550, 9550SH Примечание:LUBE PUMP PORT
3 - Шайба H82232 Поддерживаемые модели9550, 9550SH Примечание:(WAVE TYPE)
4 - Втулка H82233 Поддерживаемые модели9550, 9550SH
5 - Наружн. кольцо подшипн. JD8257 Поддерживаемые модели9550, 9550SH
6 - Внутр. кольцо подшипника AR94761 Поддерживаемые модели9550, 9550SH
7 - Уплотнительное кольцо R394R Количество:8 Поддерживаемые модели9550, 9550SH
8 - Корпус H142030 Поддерживаемые модели9550, 9550SH
9 - Винт 19M7786 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M10 X 30
10 - Трубная заглушка 15H638 Поддерживаемые модели9550, 9550SH Примечание:1/8"
11 - Масляная трубка H131296 Поддерживаемые модели9550, 9550SH
12 - Прокладка H132892 Поддерживаемые модели9550, 9550SH Примечание:0.076 (.003 ), THICK
12 - Прокладка H132893 Поддерживаемые модели9550, 9550SH Примечание:0.127 (.005"), THICK
12 - Прокладка H132894 Поддерживаемые модели9550, 9550SH Примечание:0.508 (.02"), THICK
13 - Герметик PM38655 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR TY6304) PLASTIC GASKET
14 - Масляная трубка H131297 Поддерживаемые модели9550, 9550SH
15 - Винт 19M8162 Поддерживаемые модели9550, 9550SH Примечание:M10 X 40
16 - Фитинг AH125228 Поддерживаемые модели9550, 9550SH
17 - Уплотнительное кольцо R495R Количество:2 Поддерживаемые модели9550, 9550SH
18 - Сито AH121580 Поддерживаемые модели9550, 9550SH
19 - Сапун AH20868 Поддерживаемые модели9550, 9550SH
20 - Винт 19M7844 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M16 X 45
21 - Шпилька 42M7029 Количество:4 Поддерживаемые модели9550, 9550SH
22 - Кронштейн H133165 Поддерживаемые модели9550, 9550SH
23 - Наружн. кольцо подшипн. JD8237 Поддерживаемые модели9550, 9550SH
24 - Внутр. кольцо подшипника JD10182 Поддерживаемые модели9550, 9550SH
25 - Пружинное кольцо P43969 Поддерживаемые модели9550, 9550SH
26 - Муфта переключателя H129564 Поддерживаемые модели9550, 9550SH Примечание:(УЗКИЙ ПАЗ) (USE WITH H135112)
26 - Втулка CE18505 Поддерживаемые модели9550, 9550SH Примечание:(ШИРОКИЙ ПАЗ) (USE WITH DE19870)
27 - Муфта переключателя H129565 Поддерживаемые модели9550, 9550SH Примечание:Третья передача
28 - Передача H135943 Поддерживаемые модели9550, 9550SH Примечание:(36 TEETH)
29 - Шпонка вала 26M4228 Поддерживаемые модели9550 Примечание:8 X 28 mm
30 - Установочный штифт H75358 Поддерживаемые модели9550
31 - Жиклер H110539 Поддерживаемые модели9550
32 - Ось ....... Поддерживаемые модели9550, 9550SH
32 - Ось ....... Поддерживаемые модели9550 Примечание:(АВСТРАЛИЯ)
33 - Вал сателлита AH131861 Поддерживаемые модели9550, 9550SH
33 - Вал сателлита AH137350 Поддерживаемые модели9550 Примечание:(АВСТРАЛИЯ)
34 - Шлицевое соединение H129525 Поддерживаемые модели9550, 9550SH
35 - Пружинное кольцо M41029 Количество:2 Поддерживаемые модели9550, 9550SH
36 - Фланцевая гайка 14M7299 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M12
37 - Гильза H142031 Поддерживаемые модели9550, 9550SH
38 - Уплотнительное кольцо R63308 Поддерживаемые модели9550, 9550SH

Наверх

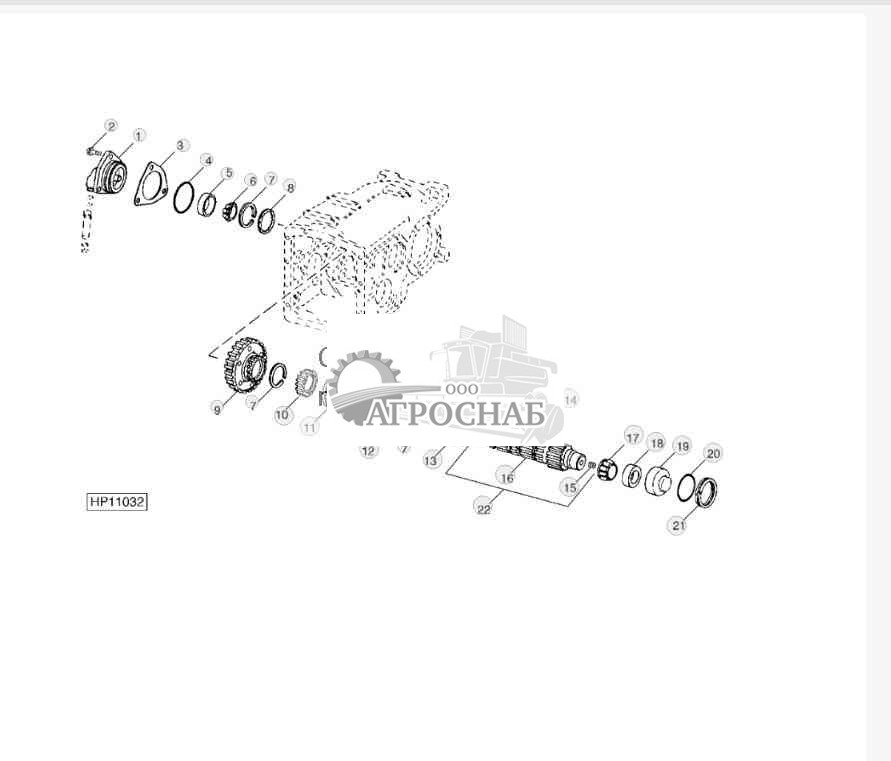

Вал-шестерня трансмиссии, шестерни и подшипники - ST472092

1 - Корпус CE18201 Поддерживаемые модели9550, 9550SH
2 - Винт 19M7786 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M10 X 30
3 - Прокладка H132892 Поддерживаемые модели9550, 9550SH Примечание:0,076 mm
3 - Прокладка H132893 Поддерживаемые модели9550, 9550SH Примечание:0.127
3 - Прокладка H132894 Поддерживаемые модели9550, 9550SH Примечание:0.508
4 - Уплотнительное кольцо U10776 Поддерживаемые модели9550, 9550SH
5 - Наружн. кольцо подшипн. JD8267 Поддерживаемые модели9550, 9550SH
6 - Внутр. кольцо подшипника JD8979 Поддерживаемые модели9550, 9550SH Посмотреть аналогичные детали
7 - Пружинное кольцо R26265 Количество:4 Поддерживаемые модели9550, 9550SH
8 - Шайба H103167 Поддерживаемые модели9550, 9550SH
9 - Передача H135944 Поддерживаемые модели9550, 9550SH Примечание:Z=43
10 - Муфта переключателя H133010 Поддерживаемые модели9550, 9550SH Примечание:Привод
11 - Втулка CE18505 Поддерживаемые модели9550, 9550SH Примечание:(ШИРОКИЙ ПАЗ)
11 - Муфта переключателя H129564 Поддерживаемые модели9550, 9550SH Примечание:(УЗКИЙ ПАЗ)
12 - Передача H135942 Поддерживаемые модели9550, 9550SH Примечание:Z=32
12 - Передача H143408 Поддерживаемые модели9550 Примечание:Z=29, (AUSTRALIA)
13 - Передача H132618 Поддерживаемые модели9550, 9550SH Примечание:Z=24, FOR 3RD GEAR
14 - Шпонка вала 26M4228 Поддерживаемые модели9550, 9550SH Примечание:8 X 28 mm
15 - Жиклер H110539 Поддерживаемые модели9550, 9550SH
16 - Ведущая шестерня ....... Поддерживаемые модели9550, 9550SH
17 - Внутр. кольцо подшипника JD8182 Поддерживаемые модели9550, 9550SH
18 - Наружн. кольцо подшипн. JD8223 Поддерживаемые модели9550, 9550SH
19 - Крышка подшипника H144385 Поддерживаемые модели9550, 9550SH
20 - Уплотнительное кольцо U10746 Поддерживаемые модели9550, 9550SH
21 - Пружинное кольцо H129558 Поддерживаемые модели9550, 9550SH
22 - Вал сателлита AH131862 Поддерживаемые модели9550, 9550SH Примечание:Z=12, Includes H110539

Наверх

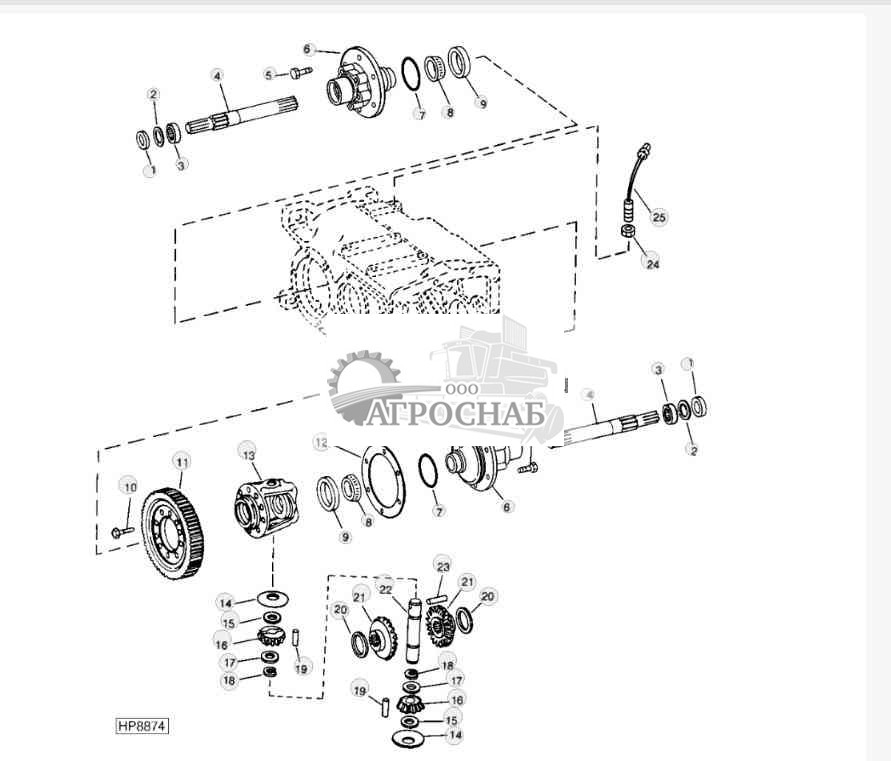

Шестерни и валы дифференциала трансмиссии - ST472093

1 - Сальник AT40603 Количество:2 Поддерживаемые модели9550
2 - Кольцо C3936E Количество:2 Поддерживаемые модели9550
3 - Цилиндр. ролик. подшипник JD7502 Количество:2 Поддерживаемые модели9550
4 - Ось H165508 Количество:2 Поддерживаемые модели9550
5 - Винт 19M7844 2 Поддерживаемые модели9550 Примечание:M16 X 45
6 - Каретка H130407 Количество:2 Поддерживаемые модели9550
7 - Уплотнительное кольцо R27796 Количество:2 Поддерживаемые модели9550
8 - Внутр. кольцо подшипника JD8147 Количество:2 Поддерживаемые модели9550
9 - Наружн. кольцо подшипн. JD7425 Количество:2 Поддерживаемые модели9550
10 - Винт 19M7985 4 Поддерживаемые модели9550 Примечание:M12 X 35
11 - Передача H132554 Поддерживаемые модели9550 Примечание:(62 TEETH), (USE WITH AH158660 OR AH158662)
11 - Передача CE19097 Поддерживаемые модели9550 Примечание:(62 TEETH), (USE WITH AH168735 OR AH168736) (SUB FOR CE18455)
12 - Прокладка H126572 Поддерживаемые модели9550 Примечание:0.076MM THICK
12 - Прокладка H126573 Поддерживаемые модели9550 Примечание:0.127MM THICK
12 - Прокладка H126575 Поддерживаемые модели9550 Примечание:0.508 THICK
13 - Корпус N197422 Поддерживаемые модели9550
14 - Упорная шайба H133202 Количество:2 Поддерживаемые модели9550
15 - Упорная шайба R70112 Количество:2 Поддерживаемые модели9550
16 - Ведущая шестерня Z12964 Количество:2 Поддерживаемые модели9550
17 - Упорная шайба R70113 Количество:2 Поддерживаемые модели9550
18 - Кольцо YZ120471 Количество:2 Поддерживаемые модели9550 Примечание:(SUB FOR (2) R70114)
19 - Игольчатый ролик R70115 Количество:52 Поддерживаемые модели9550
20 - Шайба H164794 Количество:2 Поддерживаемые модели9550
21 - Передача H92308 Количество:2 Поддерживаемые модели9550
22 - Штифт H146646 Поддерживаемые модели9550
23 - Пружинный шплинт 34M7073 Поддерживаемые модели9550 Примечание:10 X 65 mm
24 - Гайка H104418 Поддерживаемые модели9550
25 - Датчик AH116104 Поддерживаемые модели9550 Примечание:Скорость хода

Наверх

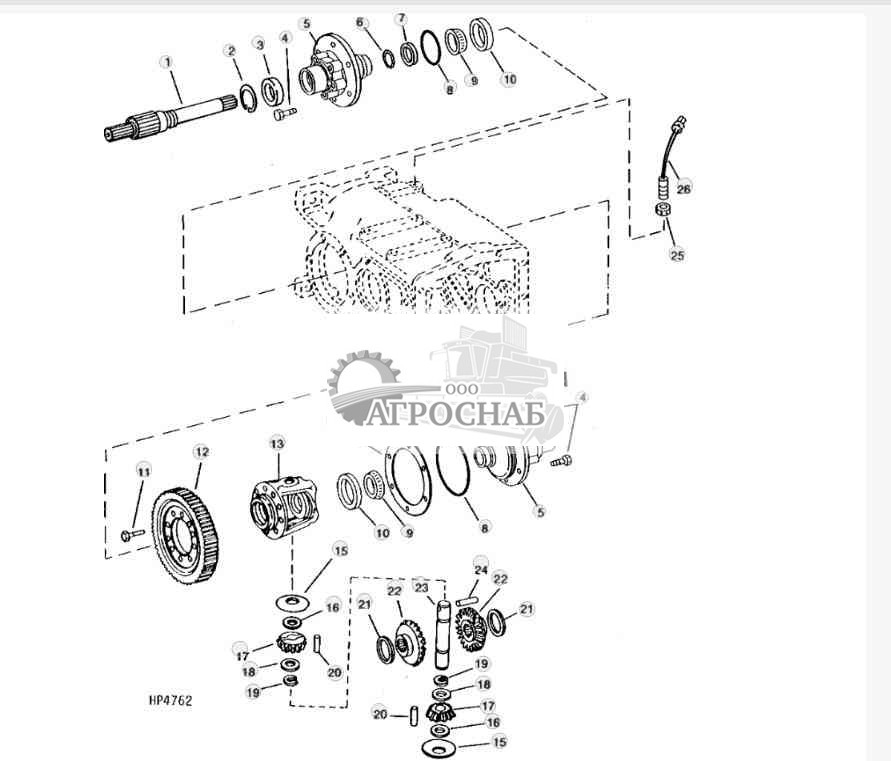

DIFFERENTIAL GEARS AND SHAFTS (SIDEHILL) - ST472094 ( ДИФФЕРЕНЦИАЛЬНЫЕ ШЕСТЕРНИ И ВАЛЫ (ПРИ РАБОТЕ) - )

1 - Ось H141556 Количество:2 Поддерживаемые модели9550SH
2 - Пружинное кольцо U42675 Количество:2 Поддерживаемые модели9550SH
3 - Шариковый подшипник JD9245 Количество:2 Поддерживаемые модели9550SH
4 - Винт 19M7844 2 Поддерживаемые модели9550SH Примечание:M16 X 45
5 - Каретка H141557 Количество:2 Поддерживаемые модели9550SH
6 - Пружинное кольцо H26253 Количество:2 Поддерживаемые модели9550SH
7 - Сальник AH86596 Количество:2 Поддерживаемые модели9550SH
8 - Уплотнительное кольцо R27796 Количество:2 Поддерживаемые модели9550SH
9 - Внутр. кольцо подшипника JD8147 Количество:2 Поддерживаемые модели9550SH
10 - Наружн. кольцо подшипн. JD7425 Количество:2 Поддерживаемые модели9550SH
11 - Винт 19M7985 4 Поддерживаемые модели9550SH Примечание:M12 X 35
12 - Передача H132554 Поддерживаемые модели9550SH Примечание:(USE WITH AH158658) (62 TEETH)
12 - Передача CE19097 Поддерживаемые модели9550SH Примечание:(USE WITH AH168734) (SUB FOR CE18455) (62 TEETH)
13 - Корпус N197422 Поддерживаемые модели9550SH
14 - Прокладка H126572 Поддерживаемые модели9550SH Примечание:0.076 MM (.003"), THICK
14 - Прокладка H126573 Поддерживаемые модели9550SH Примечание:0.127 MM (.005"), THICK
14 - Прокладка H126575 Поддерживаемые модели9550SH Примечание:0.508 MM (.02"), THICK
15 - Упорная шайба H133202 Количество:2 Поддерживаемые модели9550SH
16 - Упорная шайба R70112 Количество:2 Поддерживаемые модели9550SH Примечание:31.480 X 38 X 2.500 MM (1.239" X 1.496" X 0.098")
17 - Ведущая шестерня Z12964 Количество:2 Поддерживаемые модели9550SH
18 - Упорная шайба R70113 Количество:2 Поддерживаемые модели9550SH
19 - Кольцо YZ120471 Количество:2 Поддерживаемые модели9550SH Примечание:(SUB FOR (2) R70114)
20 - Игольчатый ролик R70115 Количество:52 Поддерживаемые модели9550SH
21 - Шайба H164794 Количество:2 Поддерживаемые модели9550SH Примечание:72.422 X 107.950 X 2.642 MM (2.930" X 4-1/4" X 0.104")
22 - Передача H92308 Количество:2 Поддерживаемые модели9550SH
23 - Штифт H146646 Поддерживаемые модели9550SH
24 - Пружинный шплинт 34M7073 Поддерживаемые модели9550SH Примечание:10 X 65 mm
25 - Гайка H104418 Поддерживаемые модели9550SH Примечание:3/4"
26 - Датчик AH116104 Поддерживаемые модели9550SH Примечание:Скорость хода

Наверх

Приводной вал, главная передача - ST472095

1 - Сальник AH128391 Поддерживаемые модели9550
2 - Пружинное кольцо H133229 Количество:3 Поддерживаемые модели9550
3 - Гильза H134444 Поддерживаемые модели9550
4 - Шлицевое соединение HXE30611 Количество:2 Поддерживаемые модели9550 Примечание:SUB FOR H165510
5 - Штифт H131754 Количество:2 Поддерживаемые модели9550 Примечание:0.394" X 2-3/64"
6 - Ось H165509 Поддерживаемые модели9550
7 - Гильза H166201 Поддерживаемые модели9550

Наверх

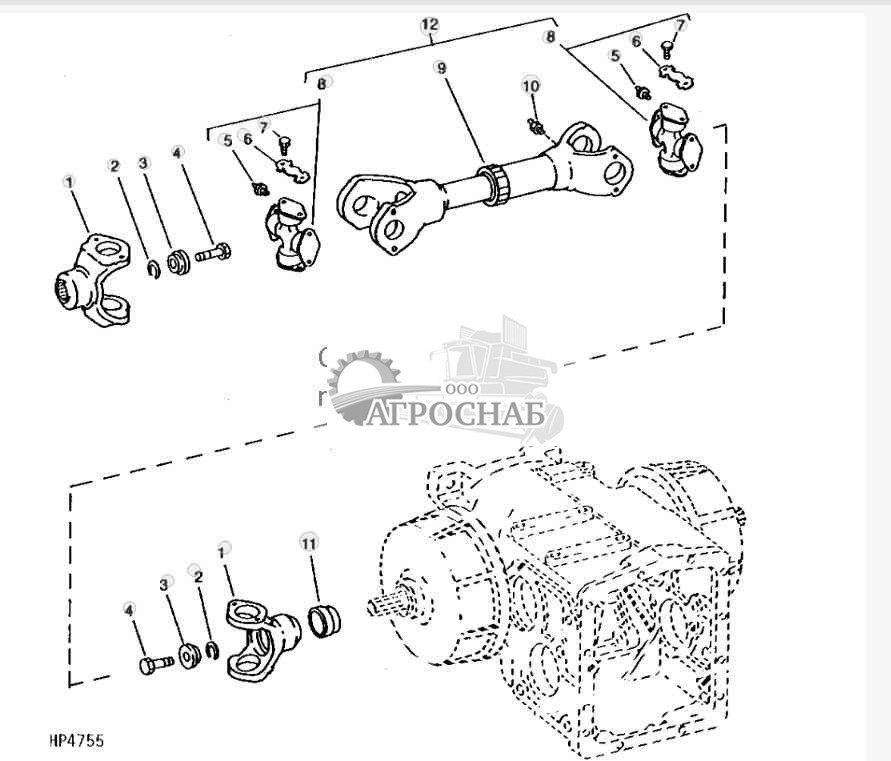

Final Drive Shafts (Sidehill) (Right-Hand Side Illustrated) - ST472097 ( Окончательный Приводных Валов (При Работе) (Правая Сторона Рисунка) - )

1 - Вилка универсал. шарнира H144033 Количество:2 Поддерживаемые модели9550SH
2 - Пружинное кольцо T45167 Количество:2 Поддерживаемые модели9550SH
3 - Втулка H143835 Количество:2 Поддерживаемые модели9550SH
4 - Болт R112887 Количество:2 Поддерживаемые модели9550SH Примечание:No. 0.472" X 1.378"
5 - Смазочная арматура JD7797 Количество:4 Поддерживаемые модели9550SH
6 - Хомут H144071 Количество:8 Поддерживаемые модели9550SH
7 - Винт с головкой H144072 6 Поддерживаемые модели9550SH Примечание:5/16" X 0.580"
8 - Крестовина универс. шарн. ....... Количество:2 Поддерживаемые модели9550SH
9 - Сальник ....... Поддерживаемые модели9550SH
10 - Смазочная арматура JD7759 Поддерживаемые модели9550SH
11 - Распорная втулка H141555 Поддерживаемые модели9550SH Примечание:2.122" X 2.374" X 1-1/16"
12 - Универсальный ведущий вал AH137816 Поддерживаемые модели9550SH

Наверх

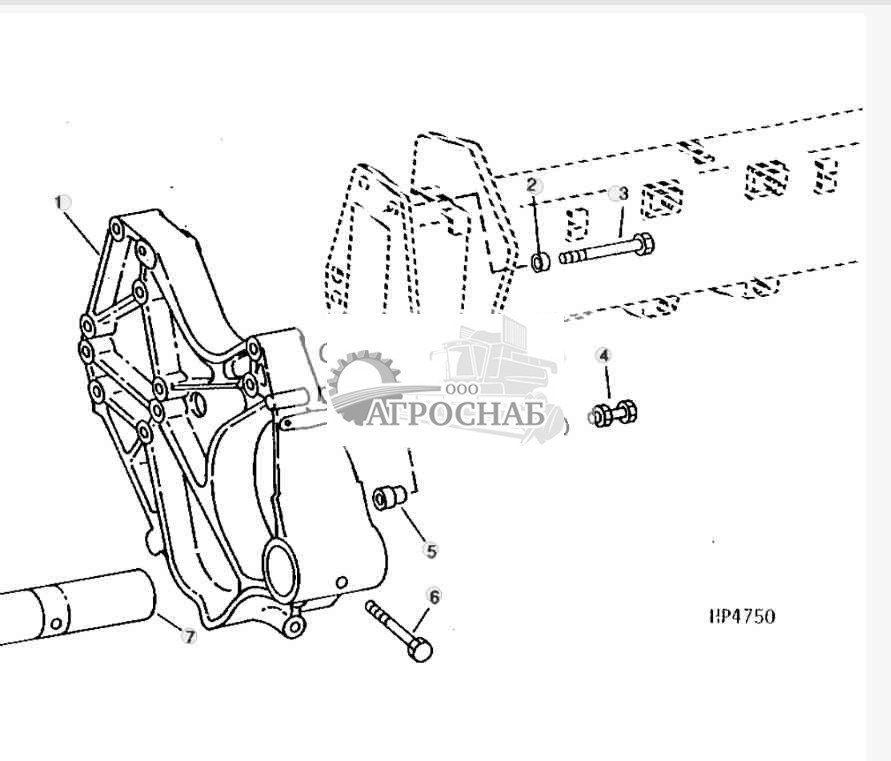

Final Drive Inner Casting And Pivot Tube (Sidehill) (Ring And Pinion) - ST472098 ( Конечная Передача Внутренний Кастинг И Центровые Трубки (При Работе) (Ведущей И Ведомой) - )

1 - Опора переднего моста H144022 Поддерживаемые модели9550SH Примечание:ЛЕВАЯ СТОРОНА
1 - Опора переднего моста H144023 Поддерживаемые модели9550SH Примечание:ПРАВАЯ СТОРОНА
2 - Распорная втулка H163561 Количество:6 Поддерживаемые модели9550SH Примечание:(SUB FOR H144168)
3 - Винт с головкой 19M8287 Поддерживаемые модели9550SH Примечание:M24 X 80
4 - Винт с головкой 19M7782 Количество:5 Поддерживаемые модели9550SH Примечание:M24 X 180
4 - Гайка 14M7278 Количество:5 Поддерживаемые модели9550SH Примечание:M24
5 - Установочный штифт H146868 Количество:2 Поддерживаемые модели9550SH
6 - Винт 19M7645 Поддерживаемые модели9550SH Примечание:M20 X 200
7 - Ось поворота H141704 Поддерживаемые модели9550SH

Наверх

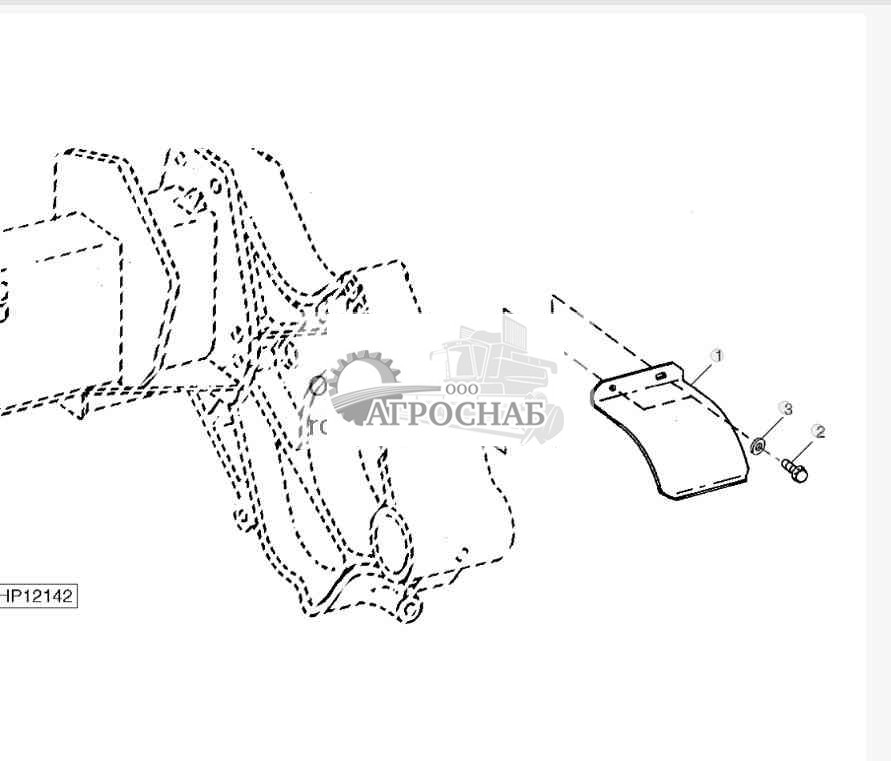

Final Drive Support Shield (Sidehill) - ST723303 ( Финальная Поддержка Привода Щита (При Работе) - )

1 - Щиток H145399 Количество:2 Поддерживаемые модели9550SH
2 - Винт 19M7784 Количество:4 Поддерживаемые модели9550SH Примечание:M10 X 20
3 - Шайба P50456 Количество:2 Поддерживаемые модели9550SH

Наверх

Бортовой редуктор, одноступенчатый - ST472100

1 - Шпиндель H201792 Поддерживаемые модели9550, 9550SH Примечание:(Regular Duty) (SUB FOR H133094)
1 - Шпиндель H201791 Поддерживаемые модели9550 Примечание:(B) (SUB FOR H161534)
2 - Сальник AH112402 Поддерживаемые модели9550, 9550SH Примечание:(ДЛЯ ОБЫЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ)
2 - Сальник AH112401 Поддерживаемые модели9550 Примечание:(B)
3 - Круглый стопор R52015 Поддерживаемые модели9550, 9550SH Примечание:(ДЛЯ ОБЫЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ)
3 - Маслосборник R90080 Поддерживаемые модели9550 Примечание:(B)
4 - Внутр. кольцо подшипника JD9092 Поддерживаемые модели9550, 9550SH Примечание:(ДЛЯ ОБЫЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ)
4 - Внутр. кольцо подшипника JD10134 Поддерживаемые модели9550 Примечание:(B)
5 - Наружн. кольцо подшипн. JD9147 Поддерживаемые модели9550, 9550SH Примечание:(ДЛЯ ОБЫЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ)
5 - Наружн. кольцо подшипн. JD10135 Поддерживаемые модели9550 Примечание:(B)
6 - Кольц. упл. V-обр. сеч. R99244 Поддерживаемые модели9550, 9550SH Примечание:(ДЛЯ ОБЫЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ)
6 - Кольц. упл. V-обр. сеч. H161871 Поддерживаемые модели9550 Примечание:(B)
7 - Сальник AH125233 Поддерживаемые модели9550, 9550SH Примечание:(ДЛЯ ОБЫЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ)
7 - Кольц. упл. V-обр. сеч. AH155232 Поддерживаемые модели9550 Примечание:(B)
8 - Смазочная арматура JD7760 Поддерживаемые модели9550, 9550SH
9 - Корпус H133092 Поддерживаемые модели9550, 9550SH Примечание:(Regular Duty) (OUTER)
9 - Корпус H163694 Поддерживаемые модели9550 Примечание:(B) (OUTER)
10 - Фитинг R35352 Количество:2 Поддерживаемые модели9550, 9550SH
11 - Маслопровод AH120736 Поддерживаемые модели9550, 9550SH Примечание:(ДЛЯ ОБЫЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ)
11 - Линия AH156971 Поддерживаемые модели9550 Примечание:(B)
12 - Передача H167723 Поддерживаемые модели9550, 9550SH Примечание:(Regular Duty) 95 TEETH
12 - Передача Z12858 Поддерживаемые модели9550 Примечание:104 TEETH, (B) (SUB FOR H137672)
13 - Винт 19M7824 2 Поддерживаемые модели9550, 9550SH Примечание:M16 X 60
14 - Колпачок H154720 Поддерживаемые модели9550, 9550SH
15 - Пружинное кольцо H22784 Поддерживаемые модели9550, 9550SH
16 - Шпонка вала H125330 Поддерживаемые модели9550, 9550SH
17 - Гайка H129854 Поддерживаемые модели9550, 9550SH
18 - Внутр. кольцо подшипника JD10266 Поддерживаемые модели9550, 9550SH Примечание:ORDER AXE63131
19 - Наружн. кольцо подшипн. JD7298 Поддерживаемые модели9550, 9550SH Примечание:ORDER AXE63131
20 - Распорная втулка H129557 Поддерживаемые модели9550, 9550SH
21 - Пружинное кольцо H118882 Поддерживаемые модели9550, 9550SH
22 - Трубная заглушка 15H584 Поддерживаемые модели9550, 9550SH Примечание:1/2"
23 - Корпус N276475 Поддерживаемые модели9550 Примечание:(Regular Duty) L.H.
23 - Корпус H163692
Примечание:(HEAVY DUTY - HIGH CLEARANCE) RH, ORDER H225885 AND 15H638
23 - Корпус N276474 Поддерживаемые модели9550 Примечание:(Regular Duty) R.H.
23 - Корпус H163693
Примечание:(HEAVY DUTY - HIGH CLEARANCE) LH, ORDER H225886 AND 15H638
23 - Корпус H167970 Поддерживаемые модели9550 Примечание:(B)
23 - Корпус H167971 Поддерживаемые модели9550 Примечание:(B)

Наверх

Бортовой редуктор, одноступенчатый - ST472101

24 - Установочный штифт R54380 Количество:2 Поддерживаемые модели9550, 9550SH
25 - Наружн. кольцо подшипн. T79098 Поддерживаемые модели9550, 9550SH
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE)
25 - Наружн. кольцо подшипн. JD7278 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE)
26 - Внутр. кольцо подшипника JD10401 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE)
26 - Внутр. кольцо подшипника JD7228 Количество:2 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE)
27 - Ведущая шестерня H168899 Поддерживаемые модели9550, 9550SH
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE) 10 TEETH, ORDER DE31961
27 - Ведущая шестерня H167722 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE) ORDER DE31426
28 - Наружн. кольцо подшипн. JD8222 Поддерживаемые модели9550, 9550SH
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE)
28 - Наружн. кольцо подшипн. JD7278 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE)
29 - Прокладка H133096 Поддерживаемые модели9550, 9550SH
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE) 0.50 MM (0.020"), (STEEL)
29 - Прокладка H133097 Поддерживаемые модели9550, 9550SH
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE) 0.25 MM (0.010"), (STEEL)
29 - Прокладка H133098 Поддерживаемые модели9550, 9550SH
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE) 0.13 MM (0.005"), (PLASTIC) (BLUE)
29 - Прокладка H161541 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE) 0.50 MM (0.020"), (STEEL)
29 - Прокладка H161542 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE) 0.25 MM (0.010"), (STEEL)
29 - Прокладка H161543 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE) 0.13 MM (0.005"), (PLASTIC) (BLUE)
29 - Прокладка H163745 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE) 0.07 MM (0.003"), (PLASTIC) (GREEN)
30 - Колпачок H133089 Поддерживаемые модели9550, 9550SH
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE)
30 - Колпачок H161540 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE)
31 - Винт 19M7835 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10 X 35
32 - Сальник AH128391 Поддерживаемые модели9550, 9550SH
33 - Комплект AH208485 Поддерживаемые модели9550
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE) COMPLETE L.H. FINAL DRIVE (ALSO INCLUDING PARTS MARKED (C)) (SUB FOR AH163026)
33 - Комплект AH208486 Поддерживаемые модели9550
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE) COMPLETE R.H. FINAL DRIVE (ALSO INCLUDING PARTS MARKED (C)) (SUB FOR AH163027) (SUB AH204987, (6) H163561 AND (6) 19M7889)
33 - Привод AH204986 Поддерживаемые модели9550
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE) LH, ORDER DE31393
33 - Привод AH204987 Поддерживаемые модели9550
Примечание:(REGULAR DUTY (B)HEAVY DUTY - HIGH CLEARANCE) RH, ORDER DE31394
33 - Привод DE31391 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE) L.H. (HI CLEARANCE); SUB FOR AH203994
33 - Привод DE31392 Поддерживаемые модели9550
Примечание:(HEAVY DUTY - HIGH CLEARANCE) R.H. (HI CLEARANCE); SUB FOR AH203995
34 - Распорная втулка H163561 2 Поддерживаемые модели9550, 9550SH Примечание:(C)
35 - Винт с головкой 19M7889 2 Поддерживаемые модели9550, 9550SH Примечание:M24 X 80, (C)
36 - Коленчатый патрубок 15H602 Поддерживаемые модели9550, 9550SH Примечание:1/2", (C)
37 - Трубная втулка 15H514 Поддерживаемые модели9550, 9550SH Примечание:1/8", (C)
38 - Фитинг сброса давления JD5801 Поддерживаемые модели9550, 9550SH Примечание:(C)
39 - Подшипниковый комплект AXE63131
40 - Штифт с канавкой 25M3827 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:3 X 8 mm, USE WITH DE31391 OR DE31392
41 - Комплект зубчатых колес DE31426 Поддерживаемые модели9550, 9550SH Примечание:Pinion 22 T Spline, USE WITH DE31391 OR DE31392
42 - Комплект зубчатых колес DE31961 Поддерживаемые модели9550, 9550SH Примечание:Pinion 18 T Spline

Наверх

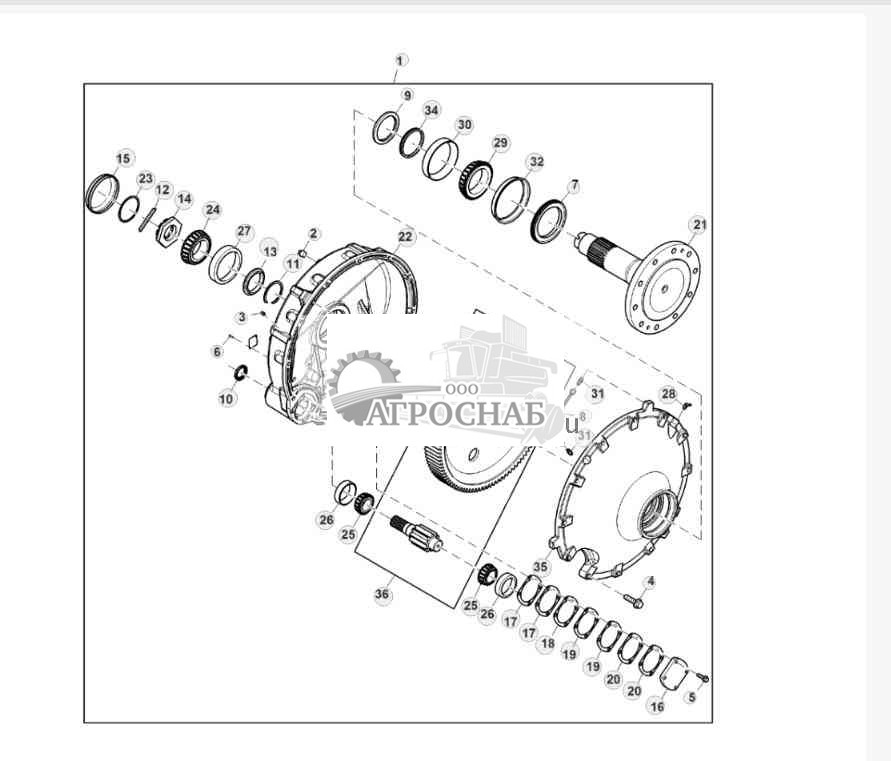

Final Drive - ST906375 ( Конечная Передача - )

1 - Привод DE31393 Примечание:Левый
1 - Привод DE31394 Примечание:R
2 - Трубная заглушка 15H584 Количество:4 Примечание:1/2"
3 - Трубная заглушка 15H638 Примечание:1/8"
4 - Винт 19M7824 2 Примечание:M16 X 60
5 - Винт 19M7835 Количество:4 Примечание:M10 X 35
6 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
7 - Сальник AH112402
8 - Маслопровод AH120736
9 - Сальник AH125233
10 - Сальник AH128391
11 - Пружинное кольцо H118882
12 - Шпонка вала H125330
13 - Распорная втулка H129557
14 - Гайка H129854
15 - Колпачок H154720
16 - Колпачок H161540
17 - Прокладка H161541 Количество:2 Примечание:THK = 0.508 mm
18 - Прокладка H161542 Примечание:THK = 0.254 mm
19 - Прокладка H161543 Количество:2 Примечание:THK = 0.1016 mm
20 - Прокладка H163745 Количество:2 Примечание:THK = 0.0762 mm
21 - Шпиндель H201792
22 - Корпус H225886 Примечание:Левый
22 - Корпус H225885 Примечание:R
23 - Пружинное кольцо H22784
24 - Внутр. кольцо подшипника JD10266
25 - Внутр. кольцо подшипника JD7228 Количество:2
26 - Наружн. кольцо подшипн. JD7278 Количество:2
27 - Наружн. кольцо подшипн. JD7298
28 - Смазочная арматура JD7760
29 - Внутр. кольцо подшипника JD9092
30 - Наружн. кольцо подшипн. JD9147
31 - Фитинг R35352 Количество:2
32 - Круглый стопор R52015
33 - Установочный штифт R54380 Количество:2
34 - Кольц. упл. V-обр. сеч. R99244
35 - Корпус H133092
36 - Комплект зубчатых колес DE31426 Примечание:Pinion 22 T Spline
36 - Комплект зубчатых колес DE31961 Примечание:Pinion 18 T Spline

Наверх

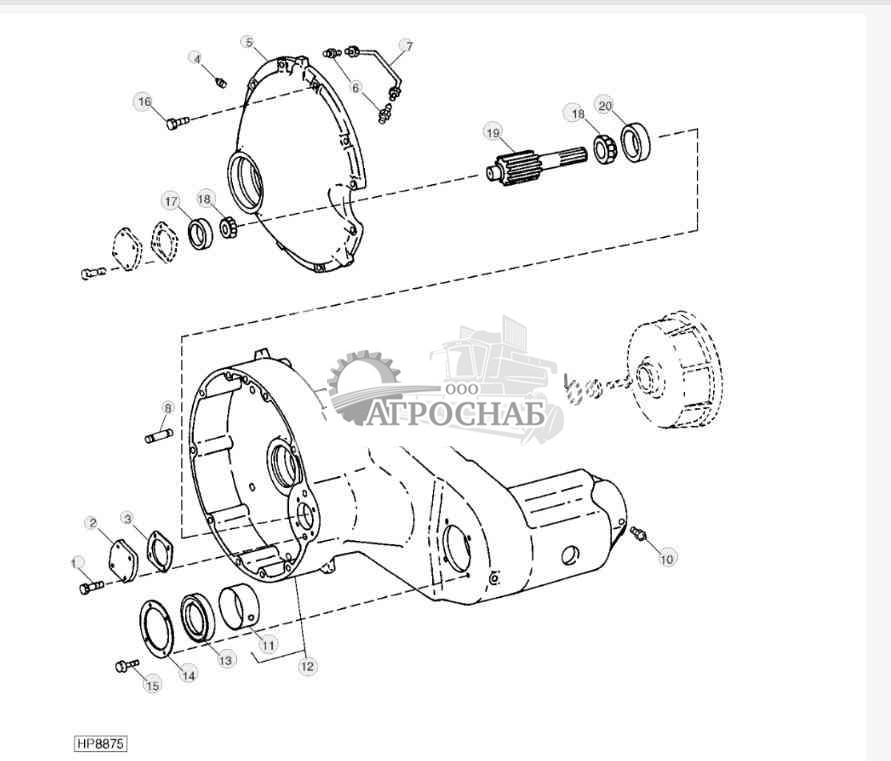

FINAL DRIVE HOUSING AND BEARING CAP (SIDEHILL) - ST472102 ( КОНЕЧНАЯ ПЕРЕДАЧА КОРПУС И КРЫШКУ ПОДШИПНИКА (ПРИ РАБОТЕ) - )

1 - Винт 19M7835 Количество:4 Поддерживаемые модели9550SH Примечание:M10 X 35
2 - Колпачок H133089 Поддерживаемые модели9550SH
3 - Прокладка H133096 Поддерживаемые модели9550SH Примечание:0.50 MM (0.020"), (STEEL)
3 - Прокладка H133097 Поддерживаемые модели9550SH Примечание:0.25 MM (0.010"), (STEEL)
3 - Прокладка H133098 Поддерживаемые модели9550SH Примечание:0.13 MM (0.005"), (BLUE PLASTIC)
4 - Смазочная арматура JD7760 Поддерживаемые модели9550SH
5 - Корпус H133092 Поддерживаемые модели9550SH Примечание:Внешн.
6 - Фитинг R35352 Количество:2 Поддерживаемые модели9550SH
7 - Маслопровод AH120736 Поддерживаемые модели9550SH
8 - Установочный штифт R54380 Количество:2 Поддерживаемые модели9550SH
9 - Фитинг H204931 Поддерживаемые модели9550SH Примечание:(SUB FOR P46369)
9 - Трубная заглушка 15H584 Количество:3 Поддерживаемые модели9550SH Примечание:1/2"
10 - Смазочная арматура JD7759 Количество:2 Поддерживаемые модели9550SH
11 - Втулка H146281 Количество:4 Поддерживаемые модели9550SH
12 - Корпус AH136157 Поддерживаемые модели9550SH Примечание:Внутренний
13 - Сальник AH112284 Количество:2 Поддерживаемые модели9550SH
14 - Защитное кольцо H143836 Количество:2 Поддерживаемые модели9550SH
15 - Винт 19M7775 Количество:8 Поддерживаемые модели9550SH Примечание:M6 X 16
16 - Винт 19M7824 2 Поддерживаемые модели9550SH Примечание:M16 X 60
17 - Наружн. кольцо подшипн. JD8222 Поддерживаемые модели9550SH
18 - Внутр. кольцо подшипника JD10401 Количество:2 Поддерживаемые модели9550SH
19 - Ведущая шестерня H168899 Поддерживаемые модели9550SH Примечание:ORDER DE31961
20 - Наружн. кольцо подшипн. T79098 Поддерживаемые модели9550SH
21 - Сальник AH128391 Поддерживаемые модели9550SH

Наверх

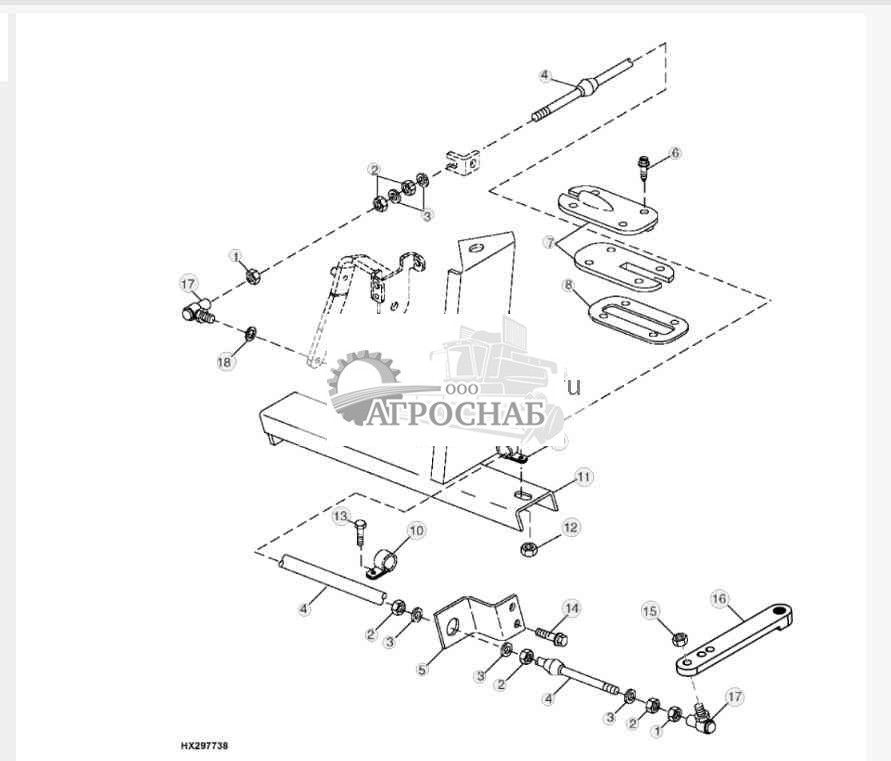

Трос управления гидростатическим приводом - ST472103

1 - Гайка 14M7272 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M6
2 - Гайка 14M7260 Количество:5 Поддерживаемые модели9550, 9550SH Примечание:M16
3 - Шайба 24M7241 Количество:5 Поддерживаемые модели9550, 9550SH Примечание:17 X 34 X 4 mm
4 - Кабель AH138048 Поддерживаемые модели9550, 9550SH
5 - Опора H142044 Поддерживаемые модели9550, 9550SH Примечание:Стандартный
6 - Винт 37M7131 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M6 X 20
7 - Скоба H126124 Количество:2 Поддерживаемые модели9550, 9550SH
8 - Прокладка H126123 Поддерживаемые модели9550, 9550SH
9 - Винт 19M7868 Поддерживаемые модели9550, 9550SH Примечание:M8 X 30
10 - Зажимная скоба AH80916 Количество:3 Поддерживаемые модели9550, 9550SH
11 - Опора AH136362 Поддерживаемые модели9550, 9550SH
12 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:M8
13 - Винт 37M7058 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
14 - Винт 19M7867 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 25
15 - Стопорная гайка 14M7528 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M6
16 - Рычаг H168988 Поддерживаемые модели9550, 9550SH
17 - Шаровое соединение AH208684 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH106933)
18 - Прокладка T32255 Поддерживаемые модели9550, 9550SH

Наверх

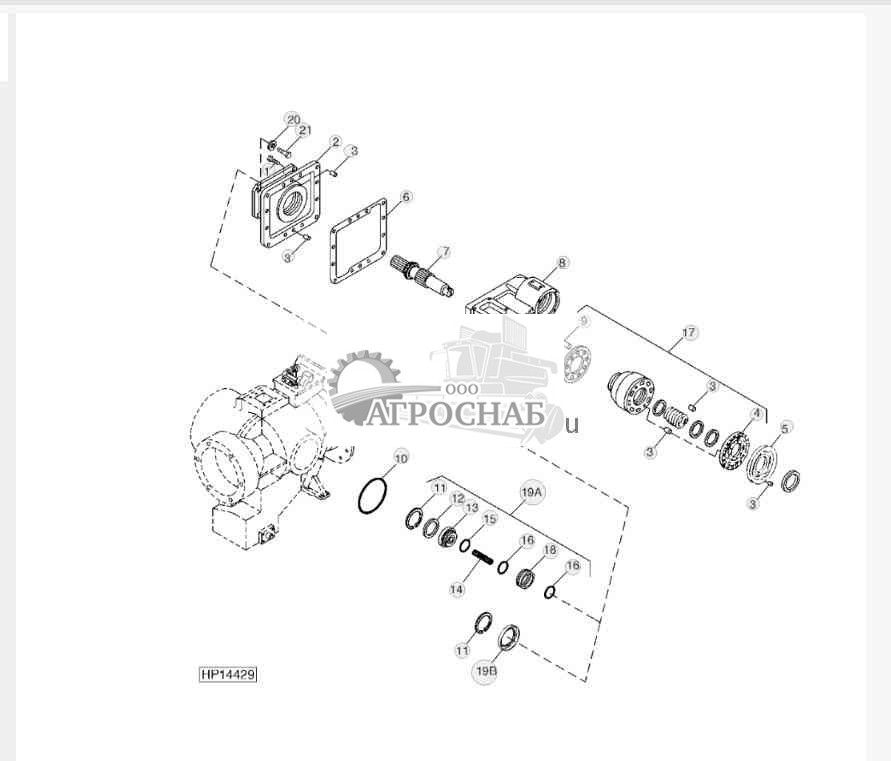

Насос гидростатического привода, передняя крышка и вал - ST472104

1 - Винт с головкой 19H1731 2 Поддерживаемые модели9550, 9550SH Примечание:3/8" X 1"
2 - Фланец ....... Поддерживаемые модели9550, 9550SH
3 - Штифт H63271 Количество:5 Поддерживаемые модели9550, 9550SH
4 - Пластина H135500 Поддерживаемые модели9550, 9550SH
5 - Пластина H135499 Поддерживаемые модели9550, 9550SH
6 - Прокладка N376360 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR N126585)
7 - Ось AH133660 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700))
7 - Ось AH170342 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690201-)(9550SH, 690701-))
8 - Корпус ....... Поддерживаемые модели9550, 9550SH
9 - Поршень AH131169 Поддерживаемые модели9550, 9550SH
10 - Уплотнительное кольцо R63308 Поддерживаемые модели9550, 9550SH
11 - Пружинное кольцо N126612 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH AN193085)
11 - Пружинное кольцо T187712 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH AZ56795)
12 - Уплотнительное кольцо R112857 Поддерживаемые модели9550, 9550SH
13 - Стопор ....... Поддерживаемые модели9550, 9550SH
14 - Пружина сжатия N191174 Количество:6 Поддерживаемые модели9550, 9550SH
15 - Уплотнительное кольцо U15415 Поддерживаемые модели9550, 9550SH
16 - Уплотнительное кольцо N196034 Количество:2 Поддерживаемые модели9550, 9550SH
17 - Комплект повор. устр. AH131171 Поддерживаемые модели9550, 9550SH Примечание:(INCLUDES (9) AH131169)
18 - Комплект уплотнений ....... Поддерживаемые модели9550, 9550SH
19A - Комплект уплотнений AN193085 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
19B - Сальник AZ56795 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______
20 - Шайба T29342 Количество:4 Поддерживаемые модели9550, 9550SH
21 - Винт с головкой 19M7496 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M12 X 45
.. - Насос AH218563 Поддерживаемые модели9550, 9550SH
.. - Насос AH221220 Поддерживаемые модели9550, 9550SH Примечание:REMANUFACTURED (75CC) (SUB FOR AH164935 (REMAN FOR AH218563))

Наверх

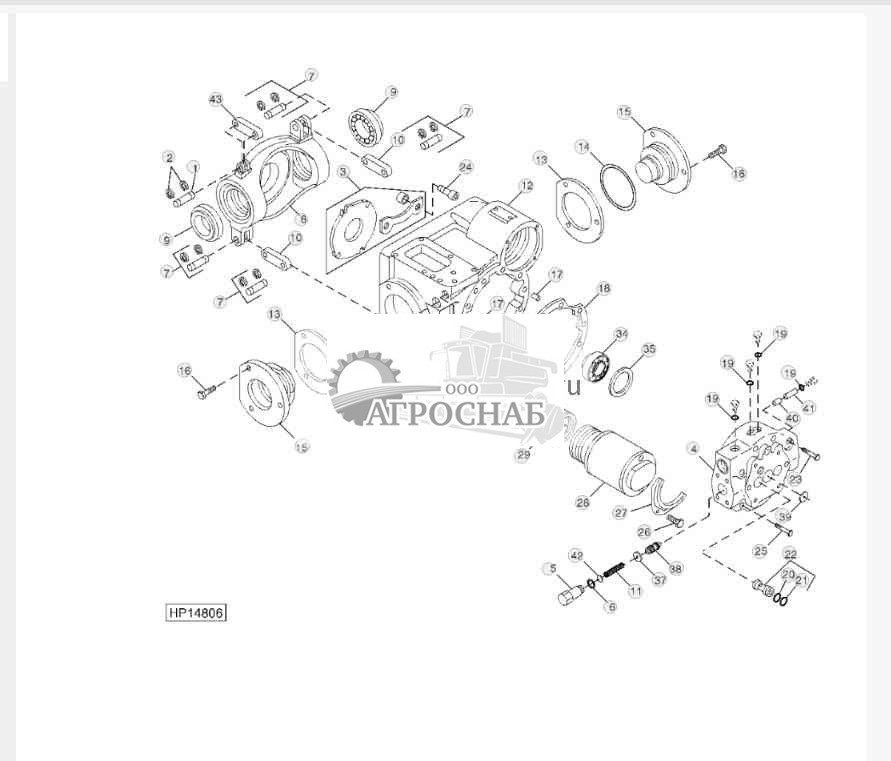

HYDROSTATIC DRIVE PUMP, HOUSING, SWASHPLATE, AND SERVO CYLINDERS - ST472105 ( ГИДРОСТАТИЧЕСКИЙ ПРИВОД НАСОСА, КОРПУСА, АВТОМАТА ПЕРЕКОСА, И СЕРВО-ЦИЛИНДРЫ - )

1 - Крепление со штифтом N126603 Поддерживаемые модели9550, 9550SH
2 - Пружинное кольцо M48000 Количество:2 Поддерживаемые модели9550, 9550SH
3 - Комплект держателей AH131391 Поддерживаемые модели9550, 9550SH
4 - Крышка ....... Поддерживаемые модели9550, 9550SH
5 - Карман H135215 Поддерживаемые модели9550, 9550SH
6 - Уплотнительное кольцо R26906 Поддерживаемые модели9550, 9550SH
7 - Крепление со штифтом AN274375 Количество:2 Поддерживаемые модели9550, 9550SH
8 - Наклонная пластина ....... Поддерживаемые модели9550, 9550SH
9 - Внутр. кольцо подшипника JD9076 Количество:2 Поддерживаемые модели9550, 9550SH
9 - Наружн. кольцо подшипн. JD9133 Количество:2 Поддерживаемые модели9550, 9550SH
10 - Кулиса N126600 Количество:2 Поддерживаемые модели9550, 9550SH
11 - Пружина сжатия H135211 Поддерживаемые модели9550, 9550SH
12 - Корпус ....... Поддерживаемые модели9550, 9550SH
13 - Прокладка AN122506 Поддерживаемые модели9550, 9550SH Примечание:002", .005", .010" AND .015", FOUR
14 - Уплотнительное кольцо T14065 Количество:2 Поддерживаемые модели9550, 9550SH
15 - Цапфа ....... Количество:2 Поддерживаемые модели9550, 9550SH
16 - Винт с головкой 19H2284 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:3/8" X 7/8"
17 - Штифт H63271 Количество:2 Поддерживаемые модели9550, 9550SH
18 - Прокладка N376359 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR N126584)
19 - Уплотнительное кольцо R30903 Поддерживаемые модели9550, 9550SH
20 - Уплотнительное кольцо R152879 Количество:2 Поддерживаемые модели9550, 9550SH
21 - Защитное кольцо W23690 Количество:2 Поддерживаемые модели9550, 9550SH
22 - Обратный клапан AN122502 Количество:2 Поддерживаемые модели9550, 9550SH
23 - Винт с головкой 19H1944 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:3/8" X 2-3/4"
24 - Винт 19H3053 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/16" X 1"
25 - Винт с головкой 19H1800 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:3/8" X 1-1/2"
26 - Винт 19H3176 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:0.164" X 0.380"
27 - Стопор N126602 Количество:2 Поддерживаемые модели9550, 9550SH
28 - Гильза AN122493 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(SUB AZ46634)
28 - Корпус AZ46634 Количество:2 Поддерживаемые модели9550, 9550SH
29 - Поршень AH131172 Количество:2 Поддерживаемые модели9550, 9550SH
30 - Уплотнительное кольцо R53543 Количество:2 Поддерживаемые модели9550, 9550SH
31 - Уплотнительное кольцо M43518 Количество:2 Поддерживаемые модели9550, 9550SH
32 - Заглушка фитинга AN122518 Поддерживаемые модели9550, 9550SH
33 - Фитинг R51031 Поддерживаемые модели9550, 9550SH
34 - Конич. роликов. подшипник AN122507 Поддерживаемые модели9550, 9550SH
35 - Прокладка AN122509 Поддерживаемые модели9550, 9550SH Примечание:002", .005", .010" AND .015", FIVE
36 - Уплотнительное кольцо R28782 Количество:2 Поддерживаемые модели9550, 9550SH
37 - Шайба H135213 Поддерживаемые модели9550, 9550SH
38 - Золотник клапана H135214 Поддерживаемые модели9550, 9550SH
39 - Жиклер H135567 Поддерживаемые модели9550, 9550SH
40 - Игольчатый ролик H135503 Поддерживаемые модели9550, 9550SH
41 - Игольчатый ролик H135504 Поддерживаемые модели9550, 9550SH
42 - Комплект клапанов AH129278 Поддерживаемые модели9550, 9550SH Примечание:Прокладка
43 - Кулиса N126607 Поддерживаемые модели9550, 9550SH
.. - Насос AH221220 Поддерживаемые модели9550, 9550SH Примечание:REMANUFACTURED (75CC) (SUB FOR AH164935 OR AH221220)

Наверх

Питающий насос гидростатического привода - ST472106

1 - Ведущий вал ....... Поддерживаемые модели9550, 9550SH
2 - Штифт N126638 Поддерживаемые модели9550, 9550SH
3 - Уплотнительное кольцо H63289 Поддерживаемые модели9550, 9550SH
4 - Уплотнительное кольцо U17409 Поддерживаемые модели9550, 9550SH
5 - Редукционный клапан AN122498 Поддерживаемые модели9550, 9550SH
6 - Корпус ....... Поддерживаемые модели9550, 9550SH
7 - Установочный штифт ....... Поддерживаемые модели9550, 9550SH
8 - Игольчатый подшипник ....... Поддерживаемые модели9550, 9550SH
9 - Уплотнительное кольцо H135570 Поддерживаемые модели9550, 9550SH
10 - Распорная втулка ....... Поддерживаемые модели9550, 9550SH
11 - Крышка ....... Поддерживаемые модели9550, 9550SH
12 - Винт с головкой 19H1875 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:5/16" X 1-3/4"
13 - Винт с головкой 19H2043 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/16" X 3-1/2"
14 - Масляный насос ....... Поддерживаемые модели9550, 9550SH
15 - Шариковый подшипник ....... Поддерживаемые модели9550, 9550SH
16 - Переключатель AH128929 Поддерживаемые модели9550, 9550SH
17 - Уплотнительное кольцо P48347 Количество:2 Поддерживаемые модели9550, 9550SH
18 - Корпус фильтра H171116 Поддерживаемые модели9550, 9550SH
19 - Винт 19H3111 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:3/8" X 1.380"
20 - Уплотнительное кольцо R26448 Количество:3 Поддерживаемые модели9550, 9550SH
21 - Заглушка фитинга R27218 Поддерживаемые модели9550, 9550SH Примечание:(2WD ONLY)
22 - Быстросъемн. гидр. муфта AH125760 Поддерживаемые модели9550, 9550SH
23 - Крышка R77175 Поддерживаемые модели9550, 9550SH
24 - Гидравлический фильтр AH128449 Поддерживаемые модели9550, 9550SH
25 - Уплотнительное кольцо E65288 Поддерживаемые модели9550, 9550SH
26 - Штифт H63271 Количество:2 Поддерживаемые модели9550, 9550SH
27 - Прокладка H214962 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H135497)
28 - Гидравлический насос AH165115 Поддерживаемые модели9550, 9550SH Примечание:(75CC)
29 - Тарельчатый клапан ....... Поддерживаемые модели9550, 9550SH
30 - Пружина ....... Поддерживаемые модели9550, 9550SH
31 - Уплотнительное кольцо U12547 Поддерживаемые модели9550, 9550SH
32 - Заглушка ....... Поддерживаемые модели9550, 9550SH
33 - Уплотнительное кольцо U12547 Поддерживаемые модели9550, 9550SH

Наверх

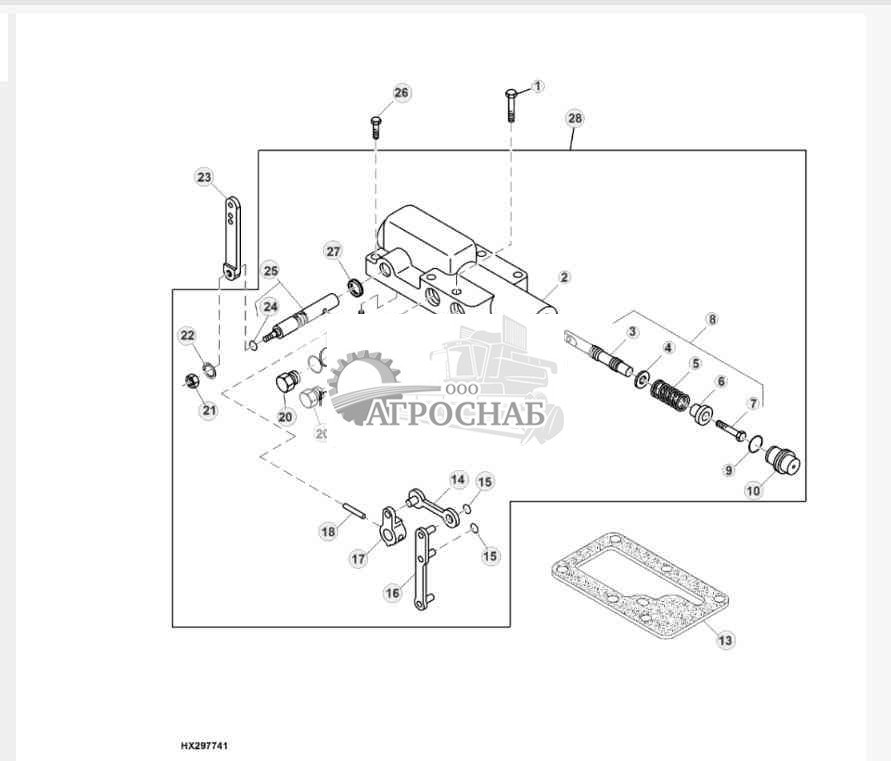

HYDROSTATIC DRIVE DISPLACEMENT CONTROL VALVE - ST472108 ( ГИДРОСТАТИЧЕСКИЙ ПРИВОД УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ КЛАПАНА )

1 - Винт с головкой 19H1875 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:5/16" X 1-3/4"
2 - Корпус ....... Поддерживаемые модели9550, 9550SH
3 - Втулка ....... Поддерживаемые модели9550, 9550SH
4 - Шайба ....... Поддерживаемые модели9550, 9550SH
5 - Пружина ....... Поддерживаемые модели9550, 9550SH
6 - Стопор ....... Поддерживаемые модели9550, 9550SH
7 - Винт с головкой ....... Поддерживаемые модели9550, 9550SH
8 - Комплект золотника AH129284 Поддерживаемые модели9550, 9550SH
9 - Уплотнительное кольцо R27166 Поддерживаемые модели9550, 9550SH
10 - Винт N126641 Поддерживаемые модели9550, 9550SH
11 - Болт AN122494 Поддерживаемые модели9550, 9550SH
12 - Болт AN122499 Поддерживаемые модели9550, 9550SH
13 - Прокладка N376361 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR N126586)
14 - Кулиса ....... Поддерживаемые модели9550, 9550SH
15 - Пружинное кольцо M48000 Количество:2 Поддерживаемые модели9550, 9550SH
16 - Кулиса ....... Поддерживаемые модели9550, 9550SH
17 - Муфта ....... Поддерживаемые модели9550, 9550SH
18 - Пружинный шплинт 34H311 Поддерживаемые модели9550, 9550SH Примечание:1/4" X 7/8"
19 - Уплотнительное кольцо R26448 Количество:2 Поддерживаемые модели9550, 9550SH
20 - Заглушка фитинга R27218 Количество:2 Поддерживаемые модели9550, 9550SH
21 - Гайка 14H785 Поддерживаемые модели9550, 9550SH Примечание:5/16"
22 - Стопорная шайба 12M7032 Поддерживаемые модели9550, 9550SH Примечание:8.400 mm
23 - Рычаг H168988 Поддерживаемые модели9550, 9550SH
24 - Уплотнительное кольцо A3917R Поддерживаемые модели9550, 9550SH
25 - Ось AN193084 Поддерживаемые модели9550, 9550SH
26 - Винт с головкой 19H1905 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/16" X 1"
27 - Сальник H136163 Поддерживаемые модели9550, 9550SH
28 - Контр. клап. с гидропр. AH131168 Поддерживаемые модели9550, 9550SH

Наверх

Приводной гидростатический двигатель - ST472109

1 - Поршень AH131169 Поддерживаемые модели9550, 9550SH
2 - Штифт H63271 Количество:5 Поддерживаемые модели9550, 9550SH
3 - Пластина H135500 Поддерживаемые модели9550, 9550SH
4 - Комплект повор. устр. AH131171 Поддерживаемые модели9550, 9550SH
5 - Пластина H135509 Поддерживаемые модели9550, 9550SH
6 - Прокладка H214562 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H135508)
7 - Конич. роликов. подшипник AN122507 Поддерживаемые модели9550, 9550SH
8 - Прокладка AN122509 Поддерживаемые модели9550, 9550SH
9 - Крышка R77175 Количество:2 Поддерживаемые модели9550, 9550SH
10 - Быстросъемн. гидр. муфта AH125760 Количество:2 Поддерживаемые модели9550, 9550SH
11 - Уплотнительное кольцо R26448 Количество:2 Поддерживаемые модели9550, 9550SH
12 - Винт с головкой 19H1944 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:3/8" X 2-3/4"
13 - Крышка ....... Поддерживаемые модели9550, 9550SH
14 - Винт с головкой 19H1800 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:3/8" X 1-1/2"
15 - Винт 19H3053 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:5/16" X 1"
16 - Комплект держателей AH131391 Поддерживаемые модели9550, 9550SH
17 - Наклонная пластина ....... Поддерживаемые модели9550, 9550SH
18A - Ось AH133661 Поддерживаемые модели9550 Serial No.______-690200
18A - Ось AH133661 Поддерживаемые модели9550SH Serial No.______-690700
18B - Ось AH170343 Поддерживаемые модели9550 Serial No.690201-______
18B - Ось AH170343 Поддерживаемые модели9550SH Serial No.690701-______
19 - Наружн. кольцо подшипн. JD9113 Поддерживаемые модели9550, 9550SH
20 - Корпус ....... Поддерживаемые модели9550, 9550SH
21 - Уплотнительная шайба H135571 Количество:2 Поддерживаемые модели9550, 9550SH
22 - Винт 19H3192 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:5/16" X 3"
23 - Уплотнительное кольцо U12547 Поддерживаемые модели9550, 9550SH
24 - Установочный штифт H64813 Поддерживаемые модели9550, 9550SH
25 - Трубная заглушка 15H558 Поддерживаемые модели9550, 9550SH Примечание:1/8"
26 - Пробка сливного отверстия R27175 Поддерживаемые модели9550, 9550SH
27 - Уплотнительное кольцо N196034 Количество:2 Поддерживаемые модели9550, 9550SH
28 - Сальник ....... Поддерживаемые модели9550, 9550SH
29 - Пружина сжатия N191174 Количество:6 Поддерживаемые модели9550, 9550SH
30 - Уплотнительное кольцо U15415 Поддерживаемые модели9550, 9550SH
31 - Сальник ....... Поддерживаемые модели9550, 9550SH
32 - Уплотнительное кольцо R112857 Поддерживаемые модели9550, 9550SH
33 - Пружинное кольцо N126612 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH AN193085)
33 - Пружинное кольцо T187712 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH AZ56795)
34A - Комплект уплотнений AN193085 Поддерживаемые модели9550, 9550SH
34B - Сальник AZ56795 Поддерживаемые модели9550, 9550SH Примечание:(USE WITH AH170343 SHAFT)
.. - Гидравлический мотор AH128575 Поддерживаемые модели9550, 9550SH Примечание:(SUB AH166176)
.. - Гидравлич. мотор восст. AH131310 Поддерживаемые модели9550, 9550SH Примечание:(INCLUDES AH141811) 75CC REMANUFACTURED (REMAN FOR AH128575)

Наверх

Клапан гидростатического мотора - ST472110

1 - Пробка сливного отверстия R27175 Количество:2 Поддерживаемые модели9550, 9550SH
2 - Уплотнительное кольцо R26906 Количество:2 Поддерживаемые модели9550, 9550SH
3 - Пружина ....... Количество:2 Поддерживаемые модели9550, 9550SH
4 - Клапан N126654 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:Челнок
5 - Втулка N128541 Поддерживаемые модели9550, 9550SH Примечание:Челнок
6 - Комплект клапанов AH131308 Поддерживаемые модели9550, 9550SH
7 - Защитное кольцо U40729 Количество:2 Поддерживаемые модели9550, 9550SH
8 - Уплотнительное кольцо N130510 Количество:2 Поддерживаемые модели9550, 9550SH
9 - Сальник AN272356 Поддерживаемые модели9550, 9550SH
10 - Уплотнительное кольцо R28782 Количество:3 Поддерживаемые модели9550, 9550SH
11 - Редукционный клапан AN122497 Поддерживаемые модели9550, 9550SH Примечание:Низкое давление
12 - Уплотнительное кольцо U17409 Поддерживаемые модели9550, 9550SH
13 - Уплотнительное кольцо U15192 Количество:2 Поддерживаемые модели9550, 9550SH
14 - Уплотнительное кольцо H63289 Поддерживаемые модели9550, 9550SH
15 - Редукционный клапан AZ51504 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR AH131174)
16 - Шайба U17402 Количество:2 Поддерживаемые модели9550, 9550SH
17 - Фитинг R51031 Количество:3 Поддерживаемые модели9550, 9550SH
18 - Винт с головкой 19H2228 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:3/8" X 4"
19 - Расходный гидр. клапан AH141811 Поддерживаемые модели9550, 9550SH
20 - Уплотнительное кольцо U12547 Количество:3 Поддерживаемые модели9550, 9550SH

Наверх

Привод на четыре колеса для регулируемого заднего моста, 1886 см?, две скорости, комплект для самостоятельной установки - ST741584

1 - Метка компл. нав. обор. BH84076 Примечание:INCLUDES BH79964, BH81886, BH81884, BH81885, BH84606, BH84452
2 - Комплект шланга BH79964
3 - Комплект клапанов BH81886
4 - Комплект щитков BH81884
5 - Комплект щитков BH81885
6 - Труба H140383 Примечание:SUB FOR BH84606
7 - Комплект мотора BH84452

Наверх

Двигатель кулачкового эксцентрика - ST472111

1A - Мотор RE33336 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700)) RH COMPLETE COMPONENT (1200CC)
1A - Гидравлич. мотор восст. PG200927 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700)) (REMAN FOR RE33336)
1A - Мотор RE33338 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700)) R.H. COMPLETE COMPONENT (1600CC)
1A - Гидравлич. мотор восст. PG200929 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700)) (REMAN FOR RE33338)
1A - Мотор RE33337 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700)) L.H. COMPLETE COMPONENT (1200CC)
1A - Гидравлич. мотор восст. PG200926 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700)) (REMAN FOR RE33337)
1A - Мотор RE33339 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700)) L.H. COMPLETE COMPONENT (1600CC)
1A - Гидравлич. мотор восст. PG200928 Поддерживаемые модели9550, 9550SH Serial No.______-XXXXXX
Примечание:(-XXXXXX (9550, -690200)(9550SH, -690700)) (REMAN FOR RE33339)
1B - Гидравлический мотор AXE13854 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690201-)(9550SH, 690701-)) (SUB FOR AH169185 OR AH210373 OR AH218390) L.H. TWO-SPEED COMPLETE COMPONENT
1B - Гидравлич. мотор восст. PG200937 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690201-)(9550SH, 690701-)) (REMAN FOR AH218390)
1B - Гидравлический мотор AH218391 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690201-)(9550SH, 690701-)) (SUB FOR AH169186 OR AH210374) R.H. TWO-SPEED COMPLETE COMPONENT
1B - Гидравлич. мотор восст. PG200938 Поддерживаемые модели9550, 9550SH Serial No.XXXXXX-______ Примечание:(XXXXXX- (9550, 690201-)(9550SH, 690701-)) (REMAN FOR AH218391)

Наверх

Shaft, Covers, Quill, Bearings And Seals - Cam Lobe Motor - ST472112 ( Вала, Крышки, Перо, Подшипники И Уплотнения - Лепестка Кулачка Мотора - )

1 - Шпиндель R111995 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
1 - Сальник RE49243 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
2 - Шайба R85588 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
3 - Шайба R93180 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
4 - Гайка R92160 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
5 - Упаковка R39876 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
6 - Прокладка R93142 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
7 - Маслосборник R57269 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
8 - Внутр. кольцо подшипника JD10462 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
9 - Наружн. кольцо подшипн. JD7448 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
10 - Сальник RE32824 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
11 - Крышка R88829 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
12 - Винт R89610 5 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
13 - Шайба R32214 5 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
14 - Смазочная арматура JD7847 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
15 - Установочный штифт R26650 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
16 - Упорный подшипник RE22642 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
17 - Корп. подшипн. без подш. R92104 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
18 - Наружн. кольцо подшипн. JD9109 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
19 - Внутр. кольцо подшипника JD9043 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
20 - Уплотнительное кольцо E55758 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
21 - Крышка R100727 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
22 - Шайба R69536 Количество:6 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
23 - Винт с головкой 19H3065 Количество:6 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070) 3/8" X 2"
24 - Уплотнительное кольцо R28782 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
25 - Фитинг R51031 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070)
.. - Мотор RE33336 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070) (1200CC), RH
.. - Мотор RE33337 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070) (1200CC), L.H.
.. - Мотор RE33338 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070) (1600CC), R.H.
.. - Мотор RE33339 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -69070) (1600CC), L.H.

Наверх

Inner Cover, Manifold and Packing - ST472113 ( Внутренняя крышка, коллектор и упаковка )

1 - Уплотнительное кольцо U11647 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
2 - Шайба R73102 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
3 - Сальник AR86539 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
4 - Втулка R68102 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
5 - Установочный штифт R26650 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
6 - Крышка RE39131 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) (MARKED R93105)
7 - Установочный штифт R71711 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
8 - Коллектор R99377 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
9 - Защитное кольцо R74690 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
10 - Шайба R74696 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
11 - Защитное кольцо R74689 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
12 - Шайба R74697 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
13 - Упаковка R74693 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) (ALSO ORDER R74694)
14 - Защитное кольцо R74694 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) (ALSO ORDER R74693)
15 - Эксцентрик R92148 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
16 - Прокладка R93142 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
17 - Держат. поршня гидромотора R88959 Поддерживаемые модели9550, 9550SH
Примечание:(1200CC) (9550 ( -690200) 9550SH ( -690700))
17 - Водило сателлитов R88960 Поддерживаемые модели9550, 9550SH
Примечание:(1600CC) (9550 ( -690200) 9550SH ( -690700))
18 - Направляющая R92979 Поддерживаемые модели9550, 9550SH
Примечание:(1200CC) (9550 ( -690200) 9550SH ( -690700))
18 - Направляющая R89012 Поддерживаемые модели9550, 9550SH
Примечание:(1600CC) (9550 ( -690200) 9550SH ( -690700))
19 - Держат. поршня гидромотора RE27837 8 Поддерживаемые модели9550, 9550SH
Примечание:(1200CC) (9550 ( -690200) 9550SH ( -690700))
19 - Держат. поршня гидромотора RE27837 Количество:24 Поддерживаемые модели9550, 9550SH
Примечание:(1600CC) (9550 ( -690200) 9550SH ( -690700))
.. - Мотор RE33336 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) (1200CC), R.H.
.. - Мотор RE33337 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) (1200CC), L.H.
.. - Мотор RE33338 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) (1600CC), R.H.
.. - Мотор RE33339 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) (1600CC), L.H.

Наверх

Yoke, Pivots And Caps - ST472114 ( Хомут, Болты И Крышки - )

1 - Уплотнительное кольцо U11647 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
2 - Шайба R73102 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
3 - Винт с головкой 19H3031 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) 3/8" X 2-1/2"
4 - Упорная шайба R60239 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
5 - Винт с головкой 19H3267 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) 3/8" X 1-5/8"
6 - Упорная шайба R53668 Количество:8 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
7 - Винт с головкой 19H2855 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) 3/8" X 3-1/4"
8 - Колпачок R85374 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
9 - Штифт R85376 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
10 - Труба R85378 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
11 - Смазочная арматура JD7799 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
12 - Уплотнительное кольцо R26375 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
13 - Фитинг R39112 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
14 - Вилка R89015 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
15 - Колпачок R85373 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
16 - Винт с головкой 19H3267 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) 3/8" X 1-5/8"
17 - Крепление со штифтом H75423 Количество:4 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
18 - Распорная втулка H174025 Количество:8 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) (SUB FOR H166431)
19 - Винт с головкой 19H3126 Количество:8 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) 3/4" X 2-1/4"
20 - Рулевая сошка R92977 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) L.H.
20 - Рулевая сошка R92978 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) R.H.
21 - Шайба U41353 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
22 - Винт с головкой 19H2710 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) 5/8" X 1-3/4"
23 - Шайба R32214 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700))
24 - Винт с головкой 19H2993 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -690200) 9550SH ( -690700)) 1/2" X 1-1/2"

Наверх

ВНУТРЕННЯЯ КРЫШКА ДВУХСКОРОСТНОГО ПРИВОДА, КОЛЛЕКТОР И УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА - ST472115

1 - Шайба H175443 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- ))
2 - Винт R91842 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- ))
3 - Штифт AH169196 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- ))
4 - Сальник AH169193 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- ))
5 - Клапан H175440 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- ))
6 - Пружина сжатия H175442 Количество:9 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- ))
7 - Блок цилиндра AXE47208 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) SUB FOR AH169192
8 - Уплотнительное кольцо H175438 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- ))
9 - Эксцентрик AH169191 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) 1886CC
10 - Сальник AH211003 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (USE WITH AH211002, AH210373 OR AH210374) 1886CC
10 - Комплект уплотнений AH219804 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) 2096CC, (USE WITH AXE13854 OR AH218391)
11 - Цилиндр. ролик. подшипник AH169190 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- ))
12 - Цилиндр. ролик. подшипник AH169189 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (USE WITH AH169185 OR AH169186)
12 - Цилиндр. ролик. подшипник AH211004 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (USE WITH AH210373 OR AH210374)
13 - Сальник H175437 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (USE WITH AH169185 OR AH169186)
13 - Комплект уплотнений AH219805 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (USE WITH AH210373 OR AH210374) (SUB FOR AH213283)
14 - Корп. подшипн. без подш. AH169187 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (SUB AH211002 ) (USE WITH AH169185 OR AH169186)
14A - Шпиндель AH218392 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (USE WITH AH210373 OR AH210374) (SUB FOR AH211002)
15 - Комплект уплотнений AH169188 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (USE WITH AH169185 OR AH169186)
15 - Кольцо AH212365 Поддерживаемые модели9550, 9550SH Примечание:(9550 (690201- ) 9550SH (690701- )) (USE WITH AH210373 OR AH210374)

Наверх

Two-Speed C-Frame, Pivots And Caps-Motor - ST472116 ( Два-Скорость C-Рамы, Оси И Крышки-Мотор - )

1 - Комплект втулок AXE12312 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (SUB FOR AH169199)
2 - Винт H175439 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
3 - Винт H175441 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
4 - Уплотнительное кольцо T77613 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
5 - Заглушка AH169194 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M33 X 2
6 - Золотник клапана AH169195 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
7 - Смазочная арматура JD7806 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
8 - Комплект уплотнений AH209121 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
9 - Клапан AH209120 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (SUB FOR AH169204)
10 - Катушка эл/магн. клапана AXE45240 Поддерживаемые модели9550, 9550SH Примечание:USE WITH AXE46088
10 - Электрическая обмотка AH169203 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (USE WITH AH210373 OR AH210374)
10 - Электрическая обмотка AH219822 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (USE WITH AXE13854 OR AH218391)
11 - Клапан AXE46088 Поддерживаемые модели9550, 9550SH Примечание:SUB FOR AH219807, AH169206 OR AH173807
12 - Винт 19M8513 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M6 X 40
13 - Пробка сливного отверстия 64M1018 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) SUB FOR AH169205
14 - Масляная трубка AH169200 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
15 - Масляная трубка AH169201 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
16 - Винт 19M8532 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M6 X 35
17 - Ось поворота HXE18590 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) UPPER RH AND LH MOTOR
17 - Ось поворота AH169197 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (A)
18 - Ось поворота HXE18195 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) LOWER LH MOTOR
18 - Ось поворота HXE18196 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) LOWER RH MOTOR
18 - Ось поворота AH169198 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (A)
19 - Винт 19M8440 Количество:9 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M10 X 25
20 - Сальник H175444 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) 1886CC
20 - Сальник AXE12311 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) 2096CC
21 - Рулевая сошка H240141 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (SUB FOR H169433) L.H. MOTOR
21 - Рулевая сошка H240140 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (SUB FOR H169432) R.H. MOTOR
22 - Винт с головкой 19M8147 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M20 X 90
23 - Крышка клапана H175446 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
24 - Винт с головкой 19M7946 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M20 X 40
25 - Крепление со штифтом H75423 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
26 - Распорная втулка H174025 Количество:5 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- ))
27 - Винт с головкой 19M8002 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M20 X 55, (USE WITH AH156773)
27 - Винт с головкой 19M9293 Количество:5 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M20 X 55, (USE WITH AH207191 OR AH207127)
28 - Вилка HXE14302 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (SUB FOR H205326 OR H211268) C-FRAME
28 - Вилка H218740 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (A)
29 - Винт 19M9492 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) M8 X 12
30 - Шайба 24H1452 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) 1-1/32" X 1-3/4" X 0.105", LH MOTOR ONLY
31 - Болт N375572 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) LH MOTOR ONLY
.. - Комплект уплотнений AH219803 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (A)
.. - Комп. д/установки в поле BH84452 Поддерживаемые модели9550, 9550SH Примечание:(2096CC (690201-) 9550SH (690701- )) (INCLUDES A)

Наверх

CONTROL VALVE - ST472117 ( КЛАПАН УПРАВЛЕНИЯ )

1 - Защитное кольцо R42926 Поддерживаемые модели9550, 9550SH
2 - Уплотнительное кольцо T77857 Количество:3 Поддерживаемые модели9550, 9550SH
3 - Защитное кольцо R45187 Поддерживаемые модели9550, 9550SH
4 - Уплотнительное кольцо R45638 Поддерживаемые модели9550, 9550SH
5 - Пружинное кольцо R46701 Поддерживаемые модели9550, 9550SH
6 - Золотник клапана ....... Поддерживаемые модели9550, 9550SH
7 - Пружинный шплинт 34H227 Поддерживаемые модели9550, 9550SH Примечание:3/32" X 1/2"
8 - Уплотнительное кольцо N31772 Поддерживаемые модели9550, 9550SH
9 - Сердечник ....... Поддерживаемые модели9550, 9550SH
10 - Пружина сжатия R64698 Поддерживаемые модели9550, 9550SH
11 - Уплотнительное кольцо U12547 Поддерживаемые модели9550, 9550SH
12 - Направляющая ....... Поддерживаемые модели9550, 9550SH
13 - Стопорная гайка M63707 Поддерживаемые модели9550, 9550SH
14 - Электрическая обмотка AH128654 Поддерживаемые модели9550, 9550SH
14 - Узел электрич. разъема R78053 Поддерживаемые модели9550, 9550SH Примечание:(PKG OF 3)
14 - Узел электрич. разъема R78059 Поддерживаемые модели9550, 9550SH Примечание:(PKG OF 40)
14 - Клемма электр. разъема R78061 Поддерживаемые модели9550, 9550SH Примечание:(PKG OF 40)
15 - Электромагнитный клапан AH130949 Поддерживаемые модели9550, 9550SH
16 - Электромагнитный клапан AH128655 Поддерживаемые модели9550, 9550SH Примечание:(A)
17 - Фитинг переходника 38H1329 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:PORTS B AND D
18 - Уплотнительное кольцо T77932 Количество:4 Поддерживаемые модели9550, 9550SH
19 - Уплотнительное кольцо U12547 Количество:5 Поддерживаемые модели9550, 9550SH
20 - Фитинг переходника 38H1168 Поддерживаемые модели9550, 9550SH
21 - Фитинг R51031 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(A)
22 - Фитинг AU40993 Поддерживаемые модели9550, 9550SH Примечание:(A)
23 - Пружина сжатия R45182 Поддерживаемые модели9550, 9550SH Примечание:(A)
24 - Уплотнительное кольцо R31674 Поддерживаемые модели9550, 9550SH Примечание:(A)
25 - Фитинг AH84695 Поддерживаемые модели9550, 9550SH Примечание:(A)
26 - Винт 19M7803 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 70
26 - Фланцевая гайка 14M7298 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8
27 - Уплотнительное кольцо R26448 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(A)
28 - Заглушка фитинга R27218 Поддерживаемые модели9550, 9550SH Примечание:(A)
29 - Уплотнительное кольцо R28782 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(A)
30 - Электромагн. гидр. клапан AH128672 Поддерживаемые модели9550, 9550SH Примечание:CONTROL WITH SOLENOID (INCLUDES PARTS MARKED (A))
31 - Фитинг переходника 38H1175 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:PORTS A AND C
32 - Зажимная скоба AH89557 Количество:3 Поддерживаемые модели9550, 9550SH
.. - Полный комплект д/пост. BH81623 Поддерживаемые модели9550, 9550SH Примечание:POWER VALVE ASSEMBLY AND AXLE HOSES

Наверх

ШЛАНГИ ГИДРОСТАТИЧЕСКОГО ПРИВОДА (ПРИВОД НА ДВА КОЛЕСА) - ST472118

1 - Гидрошланг AH143035 Поддерживаемые модели9550, 9550SH Примечание:(ДАВЛЕНИЕ ЗАДНЕГО ХОДА)
2 - Винт с головкой 19H1740 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:7/16" X 1-3/4"
2 - Стопорная шайба 12H293 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:7/16"
3 - Фланцевый фитинг H122182 Количество:4 Поддерживаемые модели9550, 9550SH
4 - Уплотнительное кольцо T78313 Количество:2 Поддерживаемые модели9550, 9550SH
5 - Гидрошланг AH143352 Поддерживаемые модели9550, 9550SH Примечание:(ДАВЛЕНИЕ ПЕРЕДНЕГО ХОДА)
6 - Кронштейн H133659 Поддерживаемые модели9550, 9550SH
7 - Шланговый зажим H150223 Количество:4 Поддерживаемые модели9550, 9550SH
8 - Винт 19M8039 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 80
8 - Фланцевая гайка 14M7298 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8
9 - Винт 19M7970 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 100
10 - Винт 19M7866 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
10 - Стопорная гайка 14M7396 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8
11 - Фланцевая гайка 14M7298 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8
12 - Шланговый зажим H150222 Количество:8 Поддерживаемые модели9550, 9550SH
13 - Пластина H114901 Количество:8 Поддерживаемые модели9550, 9550SH

Наверх

ШЛАНГИ ГИДРОСТАТИЧЕСКОГО ПРИВОДА, ВЕРХНИЕ (ПРИВОД НА ЧЕТЫРЕ КОЛЕСА) - ST472119

1 - Гидрошланг AH144192 Поддерживаемые модели9550, 9550SH
2 - Винт с головкой 19H1740 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:7/16" X 1-3/4"
2 - Стопорная шайба 12H293 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:7/16"
3 - Фланцевый фитинг H122182 Количество:4 Поддерживаемые модели9550, 9550SH
4 - Уплотнительное кольцо T78313 Количество:2 Поддерживаемые модели9550, 9550SH
5 - Гидрошланг AH141544 Поддерживаемые модели9550, 9550SH Примечание:(PRESSURE) (FOR POWERED REAR WHEELS)
.. - Полный комплект д/пост. BH81286 Поддерживаемые модели9550, 9550SH Примечание:FOUR WHEEL DRIVE CONVERSION
.. - Полный комплект д/пост. BH81887 Поддерживаемые модели9550, 9550SH Примечание:TWO-SPEED FOUR WHEEL DRIVE CONVERSION

Наверх

Hydrostatic Drive Oil Lines And Hoses, Lower (Sidehill Two Wheel Drive) ( - 695700) - ST472120 ( Гидростатическим Приводом, Маслопроводов И Шлангов, Понижает (При Работе На Два Колеса) ( - ) - )

1 - Уплотнительное кольцо U12547 Поддерживаемые модели9550SH
2 - Фитинг переходника 38H1163 Поддерживаемые модели9550SH
3 - Уплотнительное кольцо T77858 Количество:4 Поддерживаемые модели9550SH
4 - Гидрошланг AH145689 Поддерживаемые модели9550SH Примечание:(Слив картера)
5 - Уплотнительное кольцо T78313 Количество:2 Поддерживаемые модели9550SH
6 - Фланцевый фитинг H122182 Количество:4 Поддерживаемые модели9550SH
7 - Винт с головкой 19H1740 Количество:8 Поддерживаемые модели9550SH Примечание:7/16" X 1-3/4"
7 - Стопорная шайба 12H293 Количество:8 Поддерживаемые модели9550SH Примечание:7/16"
8 - Шланговый зажим H150223 2 Поддерживаемые модели9550SH
9 - Винт 19M8039 2 Поддерживаемые модели9550SH Примечание:M8 X 80
9 - Стопорная гайка 14M7396 2 Поддерживаемые модели9550SH Примечание:M8
10 - Скоба H114876 Количество:2 Поддерживаемые модели9550SH
11 - Кронштейн H131155 Поддерживаемые модели9550SH
12 - Болт 03M7216 Количество:2 Поддерживаемые модели9550SH Примечание:M8 X 50
12 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели9550SH Примечание:M8
13 - Болт 03M7184 Количество:8 Поддерживаемые модели9550SH Примечание:M8 X 20
13 - Стопорная гайка 14M7396 Количество:8 Поддерживаемые модели9550SH Примечание:M8
14 - Кронштейн H131115 Поддерживаемые модели9550SH
15 - Маслопровод AH137622 Поддерживаемые модели9550SH
16 - Уплотнительное кольцо T77858 Количество:3 Поддерживаемые модели9550SH
17 - Тройник 38H1208 Поддерживаемые модели9550SH
18 - Переходная втулка 38H1473 Поддерживаемые модели9550SH
19 - Трубная гайка 38H1356 Поддерживаемые модели9550SH
20 - Уплотнительное кольцо T77613 Поддерживаемые модели9550SH

Наверх

HYDROSTATIC OIL COOLER LINES AND HOSES - ST472121 ( ГИДРОСТАТИЧЕСКИЙ МАСЛЯНЫЙ РАДИАТОР И ШЛАНГИ - )

1 - Уплотнительное кольцо T77858 Количество:4 Поддерживаемые модели9550, 9550SH
2 - Пластина H114901 Количество:3 Поддерживаемые модели9550 Serial No.______-695354
2 - Пластина H114901 Количество:3 Поддерживаемые модели9550SH Serial No.______-695700
2 - Пластина H112567 Количество:3 Поддерживаемые модели9550 Serial No.695355-______ Примечание:(SUB R50454, THIS APPLICATION)
2 - Пластина H112567 Количество:3 Поддерживаемые модели9550SH Serial No.695701-______ Примечание:(SUB R50454, THIS APPLICATION)
3 - Скоба H150982 Количество:6 Поддерживаемые модели9550 Serial No.______-695354
3 - Скоба H150982 Количество:6 Поддерживаемые модели9550SH Serial No.______-695700
3 - Скоба H115379 Количество:6 Поддерживаемые модели9550 Serial No.695355-______ Примечание:(SUB R50454, THIS APPLICATION)
3 - Скоба H115379 Количество:6 Поддерживаемые модели9550SH Serial No.695701-______ Примечание:(SUB R50454, THIS APPLICATION)
4 - Гидрошланг AH145237 Поддерживаемые модели9550 Serial No.______-695200 Примечание:Наружу
4 - Гидрошланг AH145237 Поддерживаемые модели9550SH Serial No.______-695700 Примечание:Наружу
4 - Гидрошланг AH172823 Поддерживаемые модели9550 Serial No.695201-______ Примечание:Наружу
4 - Гидрошланг AH172823 Поддерживаемые модели9550SH Serial No.695701-______ Примечание:Наружу
5 - Гидрошланг AH145235 Поддерживаемые модели9550 Serial No.______-695200 Примечание:Внутрь
5 - Гидрошланг AH145235 Поддерживаемые модели9550SH Serial No.______-695700 Примечание:Внутрь
5 - Гидрошланг AH172822 Поддерживаемые модели9550 Serial No.695201-______ Примечание:Внутрь
5 - Гидрошланг AH172822 Поддерживаемые модели9550SH Serial No.695701-______ Примечание:Внутрь
6 - Кронштейн H150980 Количество:3 Поддерживаемые модели9550, 9550SH
7 - Винт 19M8039 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 80
8 - Винт 19M7866 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
9 - Разъемный хомут H145247 Количество:4 Поддерживаемые модели9550, 9550SH
10 - Винт 19M7801 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M8 X 60
11 - Уплотнительное кольцо U12547 Поддерживаемые модели9550, 9550SH
12 - Фитинг переходника 38H1163 Поддерживаемые модели9550, 9550SH
13 - Фитинг переходника 38H1194 Поддерживаемые модели9550, 9550SH
14 - Уплотнительное кольцо R29936 Поддерживаемые модели9550, 9550SH
15 - Зажимная скоба AH90990 Поддерживаемые модели9550, 9550SH
16 - Скоба H151585 Количество:2 Поддерживаемые модели9550, 9550SH
17 - Винт 19M8318 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:M8 X 45
18 - Винт N14822 Поддерживаемые модели9550, 9550SH
19 - Кронштейн H176477 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H163211)
20 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:M8
21 - Скоба R50454 Количество:3 Поддерживаемые модели9550, 9550SH

Наверх

HYDROSTATIC DRIVE HOSES, LOWER (FOUR WHEEL DRIVE) - ST472122 ( ШЛАНГИ ГИДРОСТАТИЧЕСКОГО ПРИВОДА, НИЖНИЕ (ЧЕТЫРЕ КОЛЕСА) - )

1 - Кронштейн H133659 Поддерживаемые модели9550, 9550SH
2 - Кронштейн H131115 Поддерживаемые модели9550, 9550SH
3 - Винт с головкой 19H1740 Количество:8 Поддерживаемые модели9550, 9550SH
3 - Стопорная шайба 12H293 Количество:8 Поддерживаемые модели9550, 9550SH
4 - Винт 19M7866 Количество:8 Поддерживаемые модели9550, 9550SH
4 - Стопорная гайка 14M7396 Количество:8 Поддерживаемые модели9550, 9550SH
5 - Фланцевый фитинг H122182 Количество:8 Поддерживаемые модели9550, 9550SH
6 - Винт 19M8162 Количество:8 Поддерживаемые модели9550, 9550SH
7 - Гидрошланг AH142758 Поддерживаемые модели9550, 9550SH Примечание:REVERSE PRESSURE
8 - Уплотнительное кольцо T78313 Количество:4 Поддерживаемые модели9550, 9550SH
9 - Пластина H114901 Количество:8 Поддерживаемые модели9550, 9550SH
10 - Шланговый зажим H150223 Количество:8 Поддерживаемые модели9550, 9550SH
11 - Винт 19M8039 Количество:8 Поддерживаемые модели9550, 9550SH
11 - Фланцевая гайка 14M7298 Количество:8 Поддерживаемые модели9550, 9550SH
12 - Шланговый зажим H150222 Количество:8 Поддерживаемые модели9550, 9550SH
13 - Винт 19M7970 Количество:4 Поддерживаемые модели9550, 9550SH
14 - Гидрошланг AH143353 Поддерживаемые модели9550, 9550SH Примечание:Давл. пер. хода
.. - Полный комплект д/пост. BH79964 Поддерживаемые модели9550, 9550SH Примечание:FOUR WHEEL DRIVE CONVERSION

Наверх

Hydrostatic Drive Drain Lines and Hoses - ST472123 ( Гидростатический привод сливных линий и шлангов - )

1 - Скоба H111730 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
2 - Пластина H112567 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
3 - Винт 19M7979 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8 X 55
3 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8
4 - Скоба T72393 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
5 - Линия AH152743 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
6 - Уплотнительное кольцо U12547 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
7 - Коленчатый патрубок 38H1007 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
8 - Уплотнительное кольцо T77858 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
9 - Гидрошланг AH124008 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) (UPPER DRAIN HOSE)
10 - Гидрошланг AH142611 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) CASE DRAIN
11 - Фитинг переходника 38H1163 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))

Наверх

Сливной шланг гидростатического привода - ST472124

1 - Винт 19M7866 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 20
2 - Уплотнительное кольцо U12547 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
3 - Коленчатый патрубок 38H1007 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
4 - Уплотнительное кольцо T77858 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
5 - Скоба H168854 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
6 - Гидрошланг AH170899 Поддерживаемые модели9550 Примечание:(9550 (695201- ) 9550SH (695701- ))
6 - Гидрошланг AH201616 Поддерживаемые модели9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
7 - Фланцевая гайка 14M7298 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
8 - Скоба R50454 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
9 - Фитинг переходника 38H1163 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
10 - Втулка H140460 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
11 - Винт 19M7867 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 25
12 - Винт 19M7803 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 70

Наверх

Four-Wheel Drive Hydraulic Lines And Hoses, L.H. Side - ST472125 ( Четыре Колеса Гидравлические Линии И Шланги, Л. Н. Боковой )

1 - Уплотнительное кольцо T77858 Количество:4 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
2 - Фитинг переходника 38H1163 Количество:4 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
3 - Уплотнительное кольцо U12547 Количество:4 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
4 - Уплотнительное кольцо T77613 Количество:6 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
5 - Шайба 24M7114 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) 19 X 30 X 4 mm
6 - Гайка T81029 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
7 - Маслопровод AH130611 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
8 - Уплотнительное кольцо T77814 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
9 - Фитинг переходника 38H1168 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
10 - Уплотнительное кольцо R26448 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
11 - Скоба H114865 Количество:8 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
12 - Маслопровод AH152671 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) (RETURN)
13 - Пластина H112567 Количество:4 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
14 - Болт 03M7187 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8 X 35
14 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8
15 - Скоба H114898 Количество:6 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
16 - Пластина H114901 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
17 - Уплотнительное кольцо R28782 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
18 - Фитинг переходника 38H1309 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
19 - Винт 19M8317 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8 X 40
19 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8
20 - Скоба H127589 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
21 - Хомут H121163 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
22 - Скоба H128515 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
23 - Маслопровод AH152672 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) (PRESSURE)
24 - Гидрошланг AH139802 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
25 - Винт 19M8162 6 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M10 X 40
26 - Фитинг переходника 38H1160 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
27 - Хомут H131163 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
28 - Коленчатый патрубок 38H1004 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
29 - Винт 19M7801 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8 X 60
29 - Фланцевая гайка 14M7298 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8
30 - Гидрошланг AH128894 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
31 - Уплотнительное кольцо T78313 Количество:2 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
32 - Коллектор AH133941 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) 42 GPM, FWD PRESS.
33 - Коллектор AH133942 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) 30 GPM, REV PRESS.
34 - Зажимная скоба AH76882 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
35 - Гидрошланг AH155648 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700))
36 - Винт 19M8039 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8 X 80
36 - Фланцевая гайка 14M7298 Количество:3 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) M8
.. - Полный комплект д/пост. BH81286 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) FOUR WHEEL DRIVE CONVERSION
.. - Полный комплект д/пост. BH81887 Поддерживаемые модели9550, 9550SH
Примечание:(9550 ( -695200) 9550SH ( -695700)) TWO-SPEED FOUR WHEEL DRIVE CONVERSION

Наверх

Four-Wheel Drive Hydraulic Lines And Hoses, L.H. Side - ST472126 ( Четыре Колеса Гидравлические Линии И Шланги, Л. Н. Боковой )

1 - Уплотнительное кольцо T77858 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
2 - Фитинг переходника 38H1163 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
3 - Уплотнительное кольцо U12547 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
4 - Уплотнительное кольцо T77613 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
5 - Шайба 24M7114 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) 19 X 30 X 4 mm
6 - Гайка T81029 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
7 - Маслопровод AH130611 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
8 - Уплотнительное кольцо T77814 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
9 - Фитинг переходника 38H1168 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
10 - Уплотнительное кольцо R26448 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
11 - Скоба H114865 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
12 - Гидрошланг AH170667 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) (RETURN)
13 - Пластина H121168 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
14 - Винт 19M7866 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 20
14 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
15 - Скоба H114898 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
16 - Пластина H114901 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
17 - Уплотнительное кольцо R28782 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
18 - Фитинг переходника 38H1309 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
19 - Болт 03M7219 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M12 X 80
19 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
20 - Скоба H135156 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
21 - Зажимная скоба AH77869 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
22 - Скоба R35668 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
23 - Гидрошланг AH170666 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) (PRESSURE)
24 - Гидрошланг AH139802 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
25 - Винт 19M8162 6 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M10 X 40
26 - Фитинг переходника 38H1160 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
27 - Хомут H131163 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
28 - Коленчатый патрубок 38H1004 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
29 - Винт 19M7801 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 60
29 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
30 - Скоба R49921 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
31 - Уплотнительное кольцо T78313 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
32 - Коллектор AH133941 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) 42 GPM, FORWARD PRESSURE
33 - Коллектор AH133942 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) 30 GPM, REVERSE PRESSURE
34 - Зажимная скоба AH76882 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- ))
35 - Винт 19M7866 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 20
35 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8
36 - Винт 19M8039 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8 X 80
36 - Фланцевая гайка 14M7298 Количество:3 Поддерживаемые модели9550, 9550SH Примечание:(9550 (695201- ) 9550SH (695701- )) M8

Наверх

Four-Wheel Drive Lines And Hoses (From Flow Control Valve To Cam Lobe Motors) 9550 ( - 690200) - ST472127 ( Четыре Колеса Привода Линии И Шланги (От Клапана До Кулачка Кулачковые Двигатели) ( - ) - )

1 - Уплотнительное кольцо R26375 Количество:2 Поддерживаемые модели9550, 9550SH
2 - Фитинг переходника 38H1178 Количество:2 Поддерживаемые модели9550, 9550SH
3 - Уплотнительное кольцо T77858 Количество:4 Поддерживаемые модели9550, 9550SH
4 - Уплотнительное кольцо U12547 Количество:8 Поддерживаемые модели9550, 9550SH
5 - Фитинг переходника 38H1329 Количество:4 Поддерживаемые модели9550, 9550SH
6 - Уплотнительное кольцо T77932 Количество:4 Поддерживаемые модели9550, 9550SH
7 - Уплотнительное кольцо T77857 Количество:4 Поддерживаемые модели9550, 9550SH
8 - Фитинг переходника 38H1175 Количество:4 Поддерживаемые модели9550, 9550SH
9 - Щиток AH128757 Поддерживаемые модели9550, 9550SH
10 - Фланцевая гайка 14M7296 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10
11 - Винт H121472 Количество:4 Поддерживаемые модели9550, 9550SH
11 - Фланцевая гайка 14M7300 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M20
12 - Щиток H154755 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:Внутренний
13 - Щиток H175313 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(SUB FOR H154756) OUTER
14 - Винт 37M7058 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
15 - Хомут AH117418 Количество:2 Поддерживаемые модели9550, 9550SH
16 - П-образный болт H133669 Количество:2 Поддерживаемые модели9550, 9550SH
17 - Обвязной хомут H113196 Поддерживаемые модели9550, 9550SH
18 - Гидрошланг AH164755 Количество:4 Поддерживаемые модели9550, 9550SH
19 - Гидрошланг AH164484 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(Слив картера)
20 - Шайба 24M7242 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:21.400 X 42 X 5 mm
21 - Фланцевая гайка 14M7300 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M20
22 - Знак H170211 Количество:2 Поддерживаемые модели9550, 9550SH
.. - Полный комплект д/пост. BH78881 Поддерживаемые модели9550, 9550SH Примечание:SHIELDS
.. - Полный комплект д/пост. BH81286 Поддерживаемые модели9550, 9550SH Примечание:FOUR WHEEL DRIVE CONVERSION
.. - Полный комплект д/пост. BH81623 Поддерживаемые модели9550, 9550SH Примечание:POWER VALVE ASSEMBLY AND AXLE HOSES

Наверх

Two-Speed Four Wheel Drive Lines and Hoses (From Flow Control Valve to Cam Lobe Motors) - ST723345 ( Двухскоростной привод на четыре колеса и шланги (от клапана до кулачка кулачковые двигатели) - )

1 - Уплотнительное кольцо R26375 Количество:2 Поддерживаемые модели9550, 9550SH
2 - Фитинг переходника 38H1161 Количество:2 Поддерживаемые модели9550, 9550SH
3 - Уплотнительное кольцо T77857 Количество:4 Поддерживаемые модели9550, 9550SH
4 - Уплотнительное кольцо U12547 Количество:4 Поддерживаемые модели9550, 9550SH
5 - Фитинг переходника 38H1163 Количество:4 Поддерживаемые модели9550, 9550SH
6 - Уплотнительное кольцо T77858 Количество:6 Поддерживаемые модели9550, 9550SH
7 - Уплотнительное кольцо T77932 Количество:4 Поддерживаемые модели9550, 9550SH
8 - Фитинг переходника 38H1329 Количество:4 Поддерживаемые модели9550, 9550SH
9 - Щиток AH128757 Поддерживаемые модели9550, 9550SH
10 - Фланцевая гайка 14M7296 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M10
11 - Винт H121472 Количество:4 Поддерживаемые модели9550, 9550SH
12 - Щиток H154755 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:Внутренний
13 - Щиток HXE105549 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:OUTER, SUB FOR H175313 APPL
14 - Винт 37M7058 Количество:6 Поддерживаемые модели9550, 9550SH Примечание:M8 X 20
15 - Хомут AH117418 Количество:2 Поддерживаемые модели9550, 9550SH
16 - П-образный болт H133669 Количество:2 Поддерживаемые модели9550, 9550SH
17 - Обвязной хомут N189220 Поддерживаемые модели9550, 9550SH
18 - Гидрошланг AH166046 Количество:4 Поддерживаемые модели9550, 9550SH
19 - Гидрошланг AH165355 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:(Слив картера)
20 - Шайба 24M7242 Количество:8 Поддерживаемые модели9550, 9550SH Примечание:21.400 X 42 X 5 mm
21 - Фланцевая гайка 14M7300 Количество:4 Поддерживаемые модели9550, 9550SH Примечание:M20
22 - Знак H170211 Количество:2 Поддерживаемые модели9550, 9550SH
23 - Обвязной хомут H77698 Количество:2 Поддерживаемые модели9550, 9550SH Посмотреть аналогичные детали

Наверх

Four-Wheel Drive Case Drain Hydraulic Lines - ST472129 ( Четыре Колеса Чехол Привода Сливной Гидролинии - )

1 - Коллектор AH128692 Поддерживаемые модели9550, 9550SH Примечание:(Слив картера)
2 - Уплотнительное кольцо T77858 Количество:3 Поддерживаемые модели9550, 9550SH
3 - Маслопровод AH130449 Поддерживаемые модели9550, 9550SH Примечание:(CASE DRAIN RETURN)
4 - Скоба H114865 Количество:2 Поддерживаемые модели9550, 9550SH
5 - Пластина H112567 Поддерживаемые модели9550, 9550SH
6 - Болт 03M7245 Поддерживаемые модели9550, 9550SH Примечание:M8 X 55
6 - Фланцевая гайка 14M7298 Поддерживаемые модели9550, 9550SH Примечание:M8
7 - Маслопровод AH126169 Поддерживаемые модели9550, 9550SH Примечание:(RETURN) (FROM VALVE STACK TO HYD FILTER)
8 - Тройник 38H1438 Поддерживаемые модели9550, 9550SH
9 - Уплотнительное кольцо R29936 Поддерживаемые модели9550, 9550SH
10 - Втулка 28H1152 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:1.278" X 1.660" X 3/8"
11 - Гайка T78707 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:1-3/16"
.. - Полный комплект д/пост. BH81286 Поддерживаемые модели9550, 9550SH Примечание:FOUR WHEEL DRIVE CONVERSION

Наверх

Final Drive Shaft Shields - (Single Reduction) (For Rice Only) (Left-Hand Side Illustrated) - ST472130 ( Конечная Передача Вал Щитов - (Одиночное Уменьшение) (Для Риса Только) (Левая Сторона Рисунка) - )

1 - Щиток вала привода AH139895 Количество:2 Поддерживаемые модели9550 Примечание:(WITH NO AXLE SPACER)
1 - Щиток вала привода AH139896 Количество:2 Поддерживаемые модели9550 Примечание:(USE WITH 300MM AXLE SPACER)
1 - Щиток вала привода AH203808 Количество:2 Поддерживаемые модели9550 Примечание:(USE WITH 165MM AXLE SPACER)
1 - Щиток вала привода AH132237 Количество:2 Поддерживаемые модели9550 Примечание:(USE WITH 400MM AXLE SPACER)
1 - Щиток вала привода AH132238 Количество:2 Поддерживаемые модели9550 Примечание:(USE WITH 450MM AXLE SPACER)
1 - Щиток вала привода AH203809 Количество:2 Поддерживаемые модели9550 Примечание:(USE WITH 454MM AXLE SPACER)
2 - Винт 19M7783 Количество:4 Поддерживаемые модели9550 Примечание:M10 X 16
3 - Уголок H147490 Количество:2 Поддерживаемые модели9550
3 - Кронштейн H166375 Количество:2 Поддерживаемые модели9550

Наверх

MUD SHIELDS-POWERED REAR WHEELS - ST472131 ( ГРЯЗЕВЫЕ ЩИТЫ-ВЕДУЩИЕ ЗАДНИЕ КОЛЕСА - )

1 - Щиток H146088 Поддерживаемые модели9550, 9550SH Примечание:LEFT-HAND
1 - Щиток H146089 Поддерживаемые модели9550, 9550SH Примечание:RIGHT-HAND
2 - Скоба H142721 Количество:2 Поддерживаемые модели9550, 9550SH
3 - Винт 19M7801 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8 X 60
3 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели9550, 9550SH Примечание:M8
.. - Полный комплект д/пост. BH81286 Поддерживаемые модели9550, 9550SH Примечание:FOUR WHEEL DRIVE CONVERSION

Наверх
