Содержимое: Каталог Запчастей John Deere :753J753JH Tracked Feller BuncherHarvester (S.N. -220452) - PC10034 19 Листовой металл и декоративные элементы 1910 Капот или отсек двигателя

Turntable - ST76477 ( Вертушка - )

Поворотная платформа - ST76478

Enclosure - Rear Door - ST76479 ( Корпус - Задняя Дверь - )

Enclosure - Radiator Door - ST76480 ( Корпус - Дверь Радиатора - )

Enclosure - Side Door - ST76481 ( Корпус - Боковая Дверь - )

Turntable - Plates - Covers (200543 - ) - ST527976 ( Поворотный Стол - Тарелки - Чехлы ( - ) - )

Turntable - Plates - Covers ( - 200542) - ST76482 ( Поворотный Стол - Тарелки - Чехлы ( - ) - )

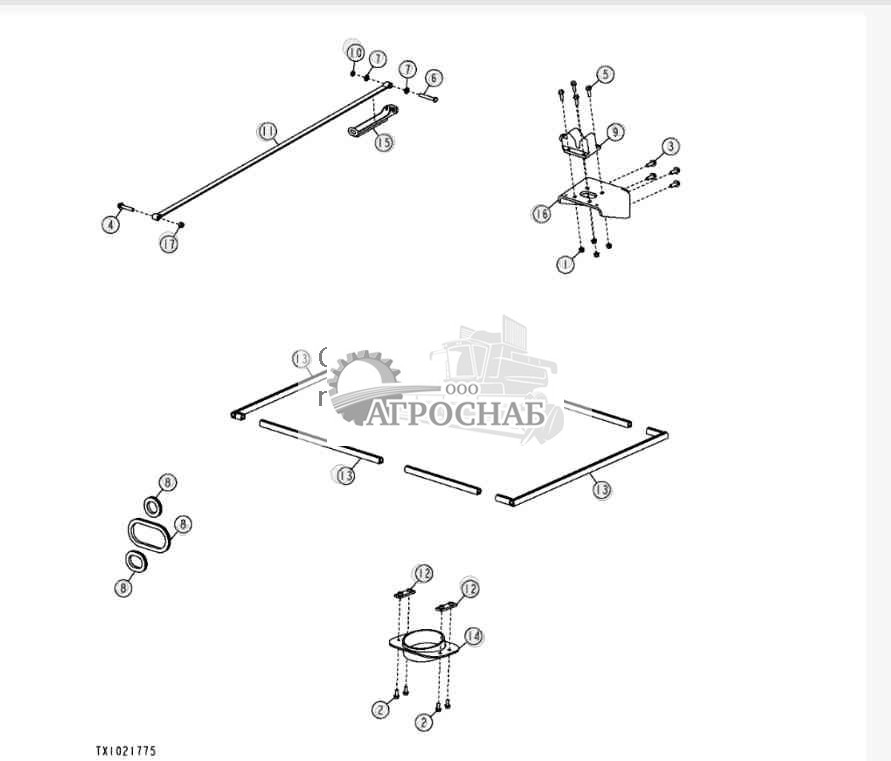

Turntable - ST76477 ( Вертушка - )

1 - Фланцевая гайка 14M7518 Количество:4 Примечание:M10
2 - Винт 19M7785 Количество:4 Примечание:M10 X 25
3 - Винт 19M7790 Количество:4 Примечание:M12 X 35
4 - Винт 19M7816 Примечание:M12 X 65
5 - Винт 19M7835 Количество:4 Примечание:M10 X 35
6 - Винт с головкой 19M8322 Примечание:M12 X 80
7 - Шайба 24M7240 Количество:2 Примечание:13 X 25 X 3 mm
8 - Барьер ....... Примечание:MF T61861, CTL
9 - Фиксатор F123516 Примечание:Включает сигнальный переключатель, NSEP
10 - Гайка F121021
11 - Хомут F124048
12 - Скоба F124134 Количество:2
13 - Сальник T228821
14 - Пластина AT347189
15 - Желоб F388784
16 - Кронштейн AT366328 Примечание:ALSO ORDER AT366346, AT387227, AT387829, 38H1003, (2) 19M7493 AND (2) 24M7240 SUB FOR AT347042
17 - Стопорная гайка A31867 Примечание:M12

Наверх

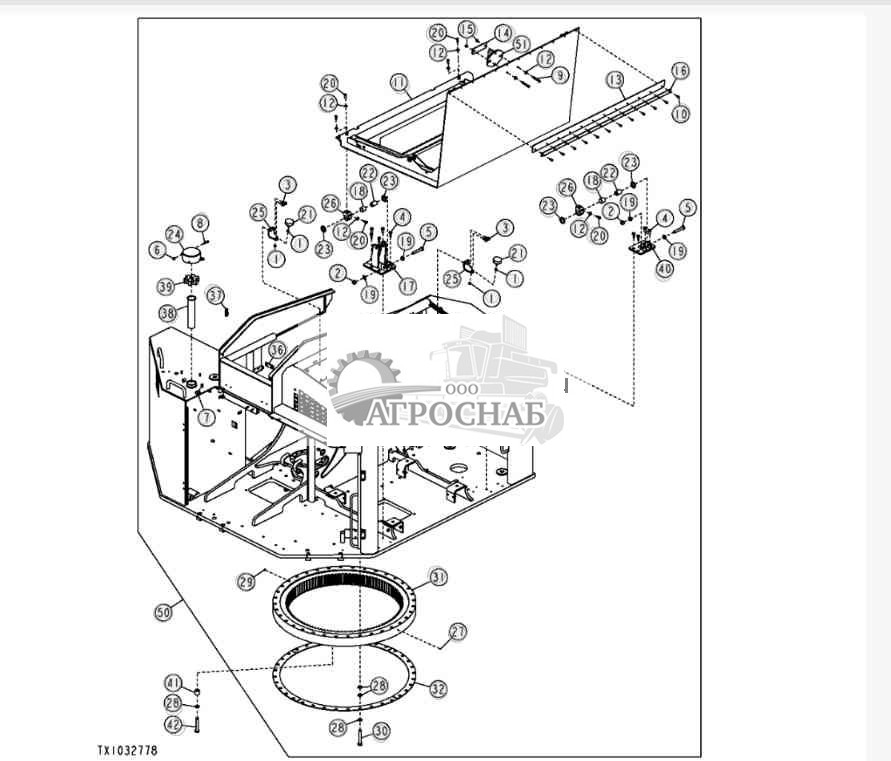

Поворотная платформа - ST76478

1 - Гайка 14H826 Количество:4 Примечание:1/2"
2 - Гайка 14M7277 Количество:2 Примечание:M20
3 - Винт 19M7790 Количество:4 Примечание:M12 X 35
4 - Болт 19M7791 Количество:9 Примечание:M12 X 40
5 - Винт с головкой 19M7969 Количество:2 Примечание:M20 X 110
6 - Фланцевая гайка 14M7518 Примечание:M10
7 - Крепление со штифтом 811930000
8 - Болт 841972900
9 - Винт с головкой 19M7364 Количество:2 Примечание:M12 X 80
10 - Винт 19M7867 2 Примечание:M8 X 25
11 - Дверца AT391673 Примечание:(ALSO ORDER AT366328, AT387227, AT387829, 38H1003, (2) 19M7493 AND (2) 24M7240) (SUB FOR AT342237)
12 - Шайба R70663 Количество:2 Примечание:(SUB FOR F123562)
13 - Уплотнитель F384862
14 - Пластина F385757
15 - Гайка 14M7275 Количество:2 Примечание:M12
16 - Пластина F385806
17 - Шарнир AT394296 Примечание:(SUB FOR AT344924 THIS APPLICATION)
18 - Гильза F120220 Количество:2
19 - Шайба 24M7242 Количество:4 Примечание:21.400 X 42 X 5 mm, (SUB FOR F123564)
20 - Винт с головкой 19M8011 Количество:6 Примечание:M12 X 30
21 - Резиновая прокладка F123942 Количество:2
22 - Трубчатый профиль F277857 Количество:2
23 - Распорная втулка F284267 Количество:4
24 - Крышка F299741
25 - Кронштейн F385758 Количество:2
26 - Шарнир F386733 Количество:2
27 - Заглушка 810068900
28 - Шайба 810183200 Количество: 108
29 - Заглушка 810260200
30 - Винт с головкой 19H3721 Количество:36 Примечание:7/8" X 5-1/2"
31 - Подшипник 842597800
31 - Сальник F437300 Примечание:Upper / LowerNot Illustrated, CTL
32 - Пластина F385753 Количество:4
36 - Скоба F124134 Количество:2
37 - Крючок 700627200
38 - Сетчатый фильтр 811809000
39 - Колпачок 827022400
40 - Шарнир AT394300 Количество:2 Примечание:(SUB FOR F386732 THIS APPLICATION)
41 - Распорная втулка F282017 Количество:40
42 - Винт с головкой 19H2702 Количество:40 Примечание:7/8" X 5"
50 - Поворотная платформа AT397246 Примечание:(CA) (SUB FOR F394396)
51 - Ограничитель AT387227 Примечание:(SUB FOR F385746) (ALSO ORDER AT366346, AT366328, AT387829, (2) 24M7240, (2) 19M7493, 38H1003, T77814 AND R28782)

Наверх

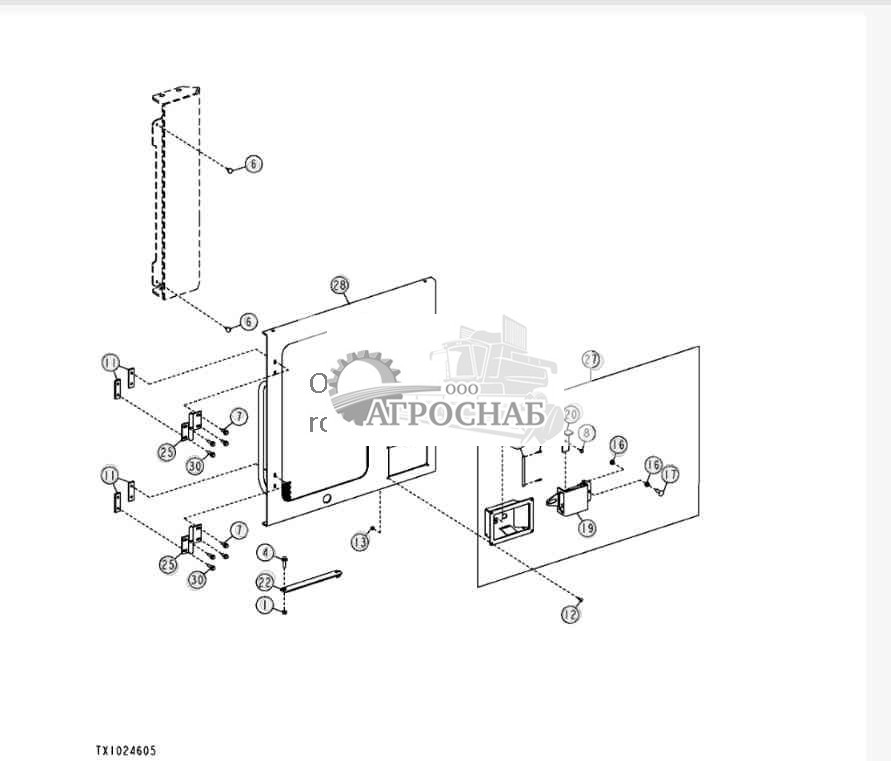

Enclosure - Rear Door - ST76479 ( Корпус - Задняя Дверь - )

1 - Гайка 14M7275 Примечание:M12
4 - Болт 19M7791 Примечание:M12 X 40
6 - Резиновая прокладка 810840100 Количество:2
7 - Винт 19M7786 Количество:4 Примечание:M10 X 30
8 - Винт 19M7865 Примечание:M8 X 16
9 - Крепление со штифтом 811930000
11 - Скоба F124134 Количество:4
12 - Болт 03H1729 Количество:4 Примечание:1/4" X 1"
13 - Стопорная гайка 811451300 Количество:2
16 - Гайка 14H826 Количество:2 Примечание:1/2"
17 - Болт 03H1499 Примечание:1/2" X 1-1/2"
18 - Шплинт 811556000 Количество:2
19 - Пускатель F383644
20 - Пластина F383645
21 - Штифт F383646
22 - Стержень F386449
25 - Шарнир F386812 Количество:2
27 - Фиксатор F386069
28 - Дверца F394331
30 - Винт 19M7835 Количество:2 Примечание:M10 X 35

Наверх

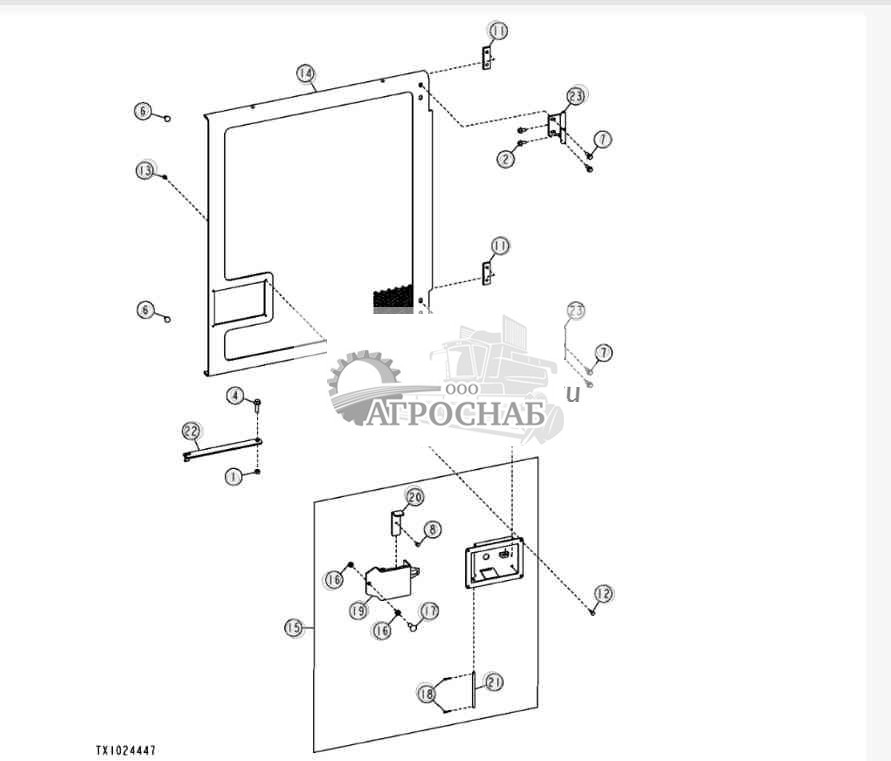

Enclosure - Radiator Door - ST76480 ( Корпус - Дверь Радиатора - )

1 - Гайка 14M7275 Примечание:M12
2 - Винт 19M7784 Количество:4 Примечание:M10 X 20
4 - Болт 19M7791 Примечание:M12 X 40
6 - Резиновая прокладка 810840100 Количество:2
7 - Винт 19M7786 Количество:4 Примечание:M10 X 30
8 - Винт 19M7865 Примечание:M8 X 16
9 - Крепление со штифтом 811930000
11 - Скоба F124134 Количество:2
12 - Болт 03H1729 Количество:4 Примечание:1/4" X 1"
13 - Стопорная гайка 811451300 Количество:4
14 - Дверца F385761
15 - Фиксатор F386068
16 - Гайка 14H826 Количество:2 Примечание:1/2"
17 - Болт 03H1499 Примечание:1/2" X 1-1/2"
18 - Шплинт 811556000 Количество:2
19 - Пускатель F383644
20 - Пластина F383645
21 - Штифт F383646
22 - Стержень F386449
23 - Шарнир F386767

Наверх

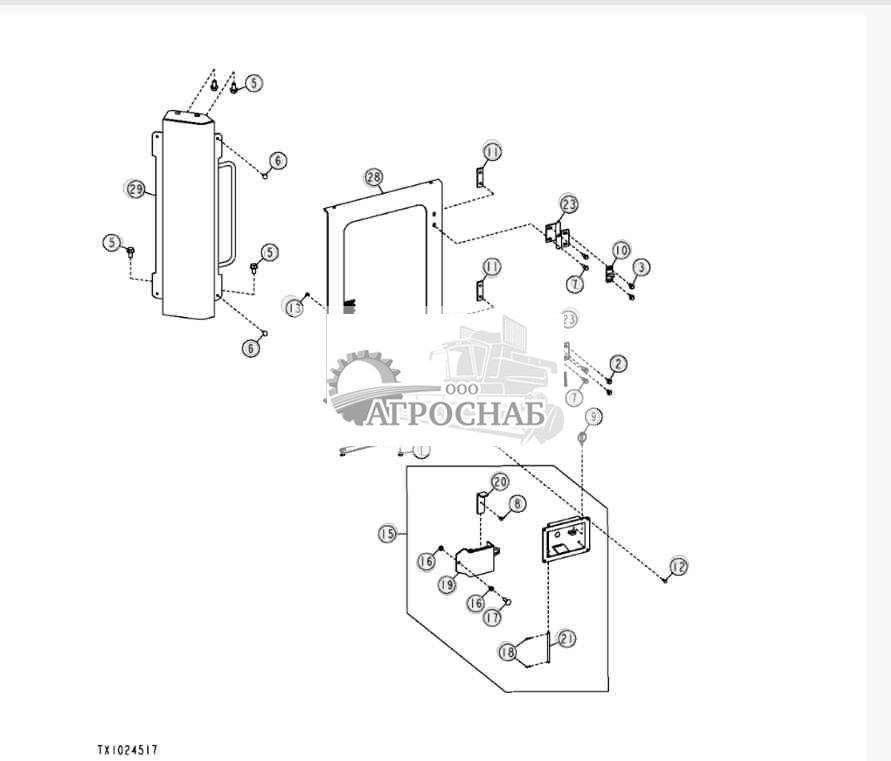

Enclosure - Side Door - ST76481 ( Корпус - Боковая Дверь - )

1 - Гайка 14M7275 Примечание:M12
2 - Винт 19M7784 Количество:2 Примечание:M10 X 20
3 - Винт 19M7785 Количество:2 Примечание:M10 X 25
4 - Болт 19M7791 Примечание:M12 X 40
5 - Винт 19M7792 Количество:4 Примечание:M16 X 30
6 - Резиновая прокладка 810840100 Количество:2
7 - Винт 19M7786 Количество:4 Примечание:M10 X 30
8 - Винт 19M7865 Примечание:M8 X 16
9 - Крепление со штифтом 811930000
10 - Стопор AT345577
11 - Скоба F124134 Количество:2
12 - Болт 03H1729 Количество:4 Примечание:1/4" X 1"
13 - Стопорная гайка 811451300 Количество:4
15 - Фиксатор F386068
16 - Гайка 14H826 Количество:2 Примечание:1/2"
17 - Болт 03H1499 Примечание:1/2" X 1-1/2"
18 - Шплинт 811556000 Количество:2
19 - Пускатель F383644
20 - Пластина F383645
21 - Штифт F383646
22 - Стержень F386449
23 - Шарнир F386767 Количество:2
28 - Дверца F394332
29 - Стойка F394430

Наверх

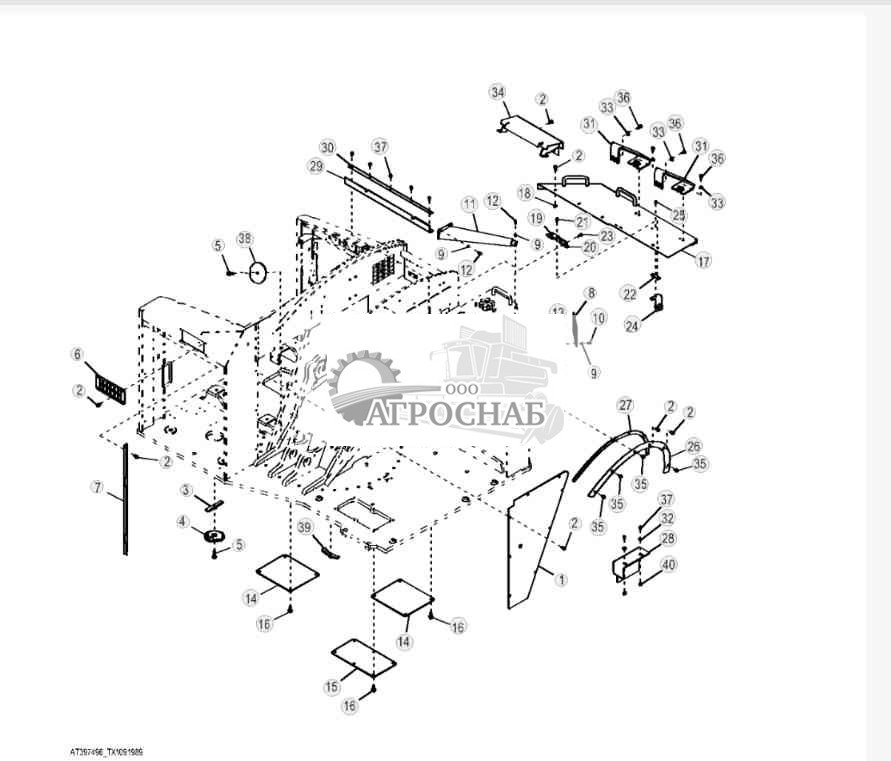

Turntable - Plates - Covers (200543 - ) - ST527976 ( Поворотный Стол - Тарелки - Чехлы ( - ) - )

1 - Пластина T250519
2 - Винт 19M7789 Количество:23 Примечание:M12 X 30
3 - Стержень F282785
4 - Крышка F299659
5 - Винт 19M7824 Количество:2 Примечание:M16 X 60
6 - Сито T250491
7 - Пластина T236218
8 - Крышка T236230
9 - Шайба 24M7346 Количество:7 Примечание:11 X 20 X 2 mm
9 - Шайба 24M7101 Примечание:11 X 34 X 3 mm, (For Fuel Sender Cover)
10 - Винт с головкой 19H2676 Количество:4 Примечание:3/8" X 1", (Fuel Sender Cover)
11 - Крышка AT346299
12 - Винт с головкой 19M7662 Количество:3 Примечание:M10 X 30
13 - Фланцевая гайка 14M7518 Примечание:M10
14 - Пластина T251134 Количество:2
15 - Пластина T250498
16 - Винт 19M7843 4 Примечание:M16 X 35
17 - Крышка AT397190
18 - Стопорная гайка 14M7401 Количество:3 Примечание:M12
19 - Шарнир F386812 Количество:2
20 - Шарнир F121814 Примечание:Включает смазочный фитинг
20 - Смазочная арматура 58M5574
21 - Винт 19M7786 Количество:4 Примечание:M10 X 30
22 - Скоба F124134 Количество:2
23 - Винт 19M7835 Количество:4 Примечание:M10 X 35
24 - Кронштейн AT394299
25 - Винт 21M7510 Количество:2 Примечание:M10 X 25
26 - Сальник F278541
27 - Пластина F385833
28 - Пластина T294621
29 - Ограждение T289823
30 - Пластина T288812
31 - Направляющая T294625 Количество:2
32 - Шайба 24M7296 Количество:2 Примечание:10.500 X 30 X 2.500 mm
33 - Шайба 24M7241 Количество:8 Примечание:17 X 34 X 4 mm
34 - Пластина AT405474
35 - Винт 19M7788 Количество:4 Примечание:M12 X 25
36 - Винт 19M7790 Количество:8 Примечание:M12 X 35
37 - Винт 19M7785 Количество:7 Примечание:M10 X 25
38 - Крышка F299659
39 - Стержень F299661
40 - Крышка R77175 Количество:2

Наверх

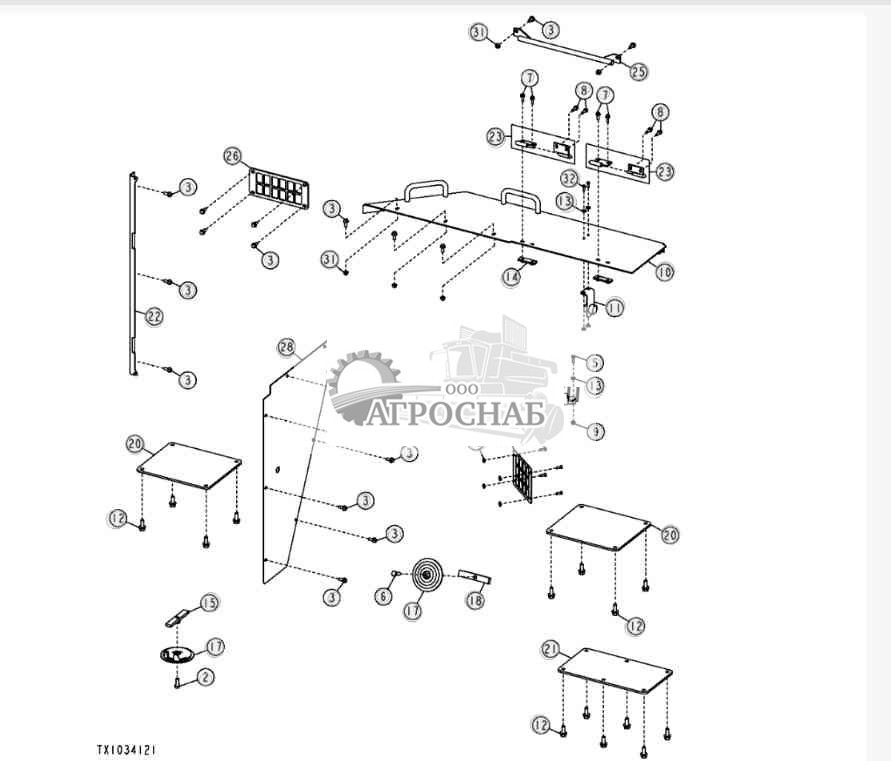

Turntable - Plates - Covers ( - 200542) - ST76482 ( Поворотный Стол - Тарелки - Чехлы ( - ) - )

1 - Стопорная гайка 14M7400 Количество:2 Примечание:M10
2 - Винт 19M7824 Примечание:M16 X 60, (SUB FOR 19M7488)
3 - Винт 19M7814 Количество:20 Примечание:M12 X 50, (SUB FOR 19M7789)
4 - Винт с головкой 19H2676 Количество:4 Примечание:3/8" X 1"
5 - Винт с головкой 19M7662 Количество:3 Примечание:M10 X 30
6 - Винт 19M7824 Примечание:M16 X 60
7 - Винт 19M7786 Количество:4 Примечание:M10 X 30
8 - Винт 19M7835 Количество:4 Примечание:M10 X 35
9 - Фланцевая гайка 14M7518 Примечание:M10
10 - Крышка AT338193
11 - Кронштейн AT343943 Serial No.______-188246
11 - Кронштейн AT394299 Serial No.188247-______
12 - Винт 19M7793 4 Примечание:M16 X 40
13 - Шайба 24M7346 Количество:7 Примечание:11 X 20 X 2 mm, (SUB FOR F123561 ) (SUB FOR (9) 24M7240)
14 - Скоба F124134 Количество:2
15 - Стержень F282785
17 - Крышка F299659 Количество:2
18 - Стержень F299661 Примечание:ORDER AT470983
20 - Пластина T251134 Количество:2 Примечание:(SUB FOR F385766)
21 - Пластина T250498 Примечание:(SUB FOR F385767)
22 - Пластина T236218
23 - Шарнир F386812 Количество:2
25 - Ограждение AT337738
26 - Сито T250491 Примечание:(SUB FOR F392705)
28 - Пластина T250519 Примечание:(SUB FOR F392706)
29 - Крышка T236230
30 - Крышка AT346299
31 - Стопорная гайка 14M7401 Количество:5 Примечание:M12
32 - Винт 21M7510 Количество:2 Примечание:M10 X 25

Наверх
