Содержимое: Каталог Запчастей John Deere :753J753JH Tracked Feller BuncherHarvester (S.N. -220452) - PC10034 01 Tracks 0130 Гусеничные системы

U6 Track Drive Gearbox - ST76341 ( Коробка Передач Цепной Привод - )

U6 Track Drive Motor - ST30386 ( Трек Приводной Двигатель - )

Track Frame, Rollers, Gear Case And Idler Sprocket (Standard) - ST76344 ( Гусеничная Рама, Ролики, Редуктора И Натяжную Звездочку (Стандарт) - )

Track Frame, Rollers, Gear Case and Idler Sprocket, Narrow - ST76345 ( Гусеничная рама, ролики, случай шестерни и ведомой звездочкой, узким )

Gear Case and Sprocket Installation - ST76346 ( Редуктора и установки звездочки - )

Узел гусеницы — ходовая часть U6 — одиночный грунтозацеп 24 дюйма - ST704094

Узел гусеницы — ходовая часть U6 — двойной грунтозацеп 24 дюйма - ST704097

Узел гусеницы — ходовая часть U6 — одиночный грунтозацеп 28 дюймов - ST704095

Узел гусеницы — ходовая часть U6 — двойной грунтозацеп 30 дюймов - ST704098

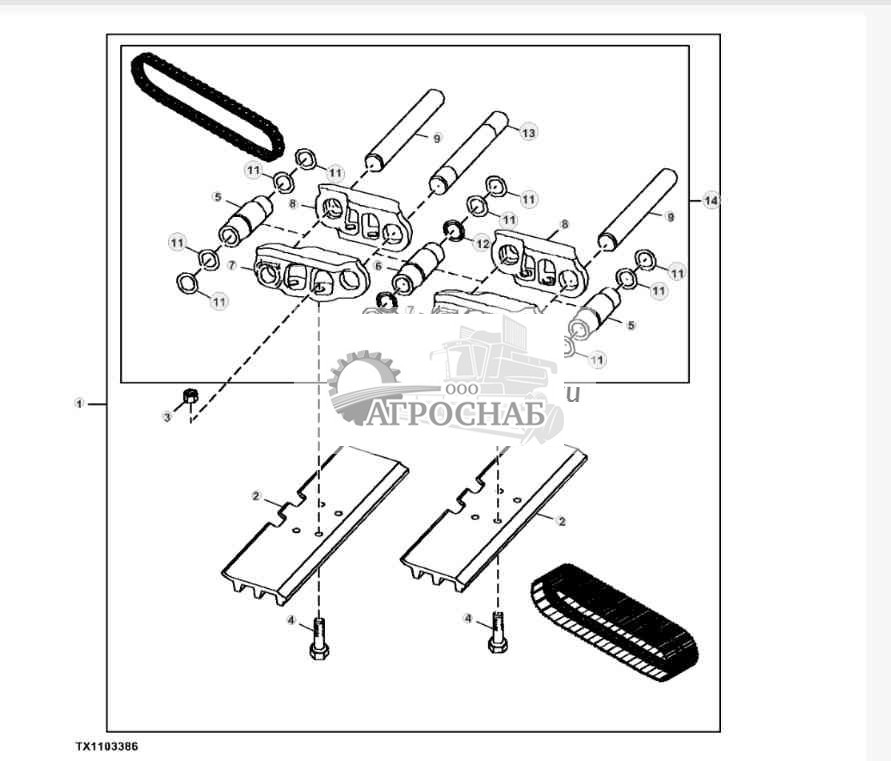

Узел гусеницы — ходовая часть U6 — тройной грунтозацеп 36 дюймов - ST704093

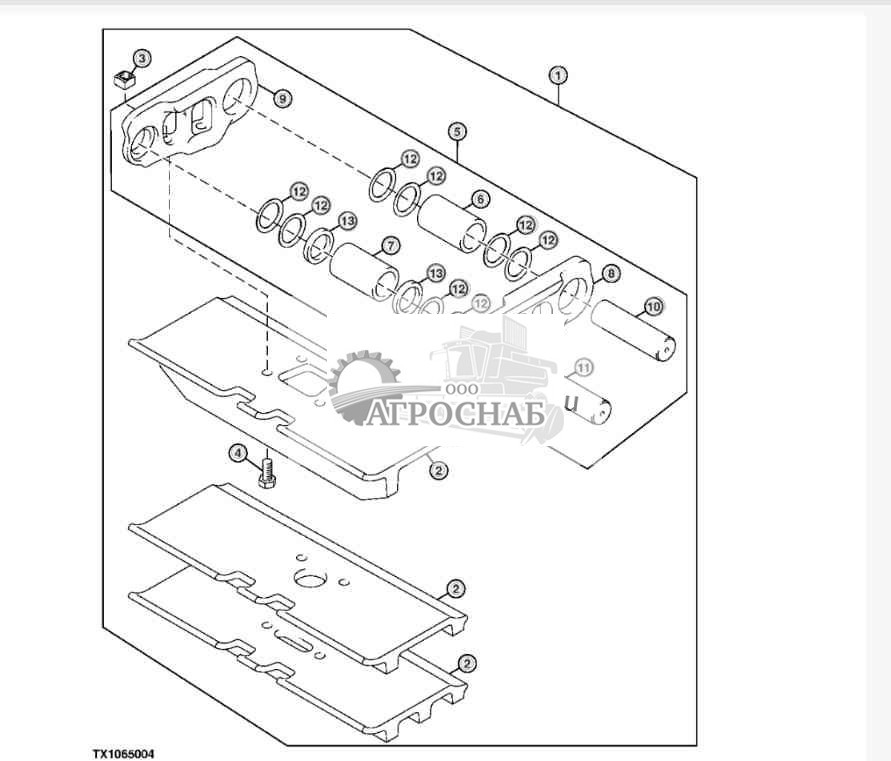

Track Assembly (Heavy Duty) D6 - ST124281 ( Трек В Сборе (Усиленный) - )

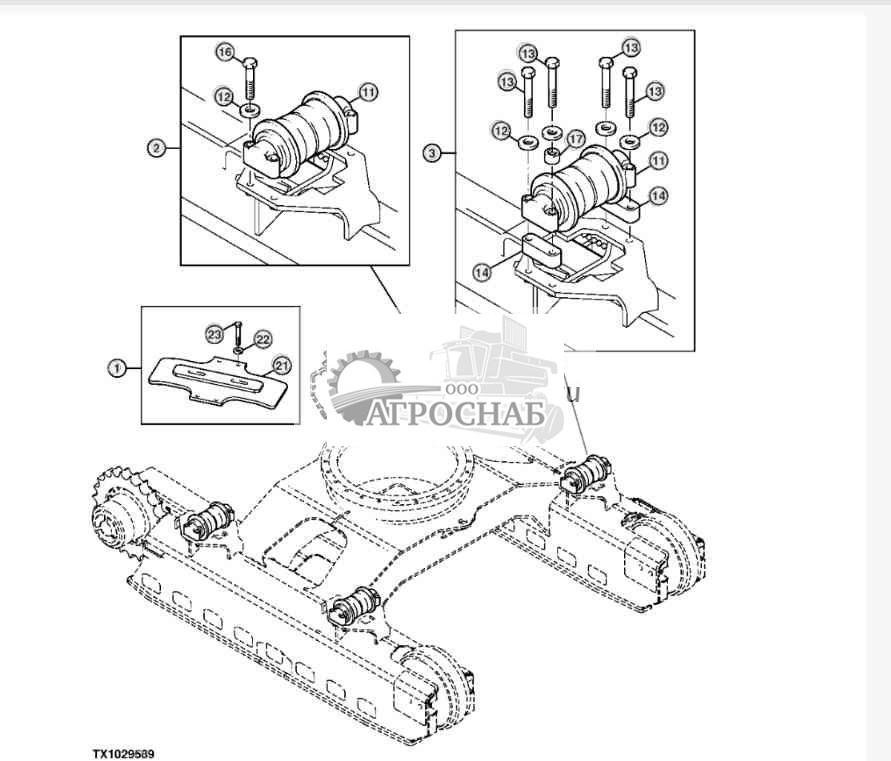

Rollers - ST76349 ( Ролики - )

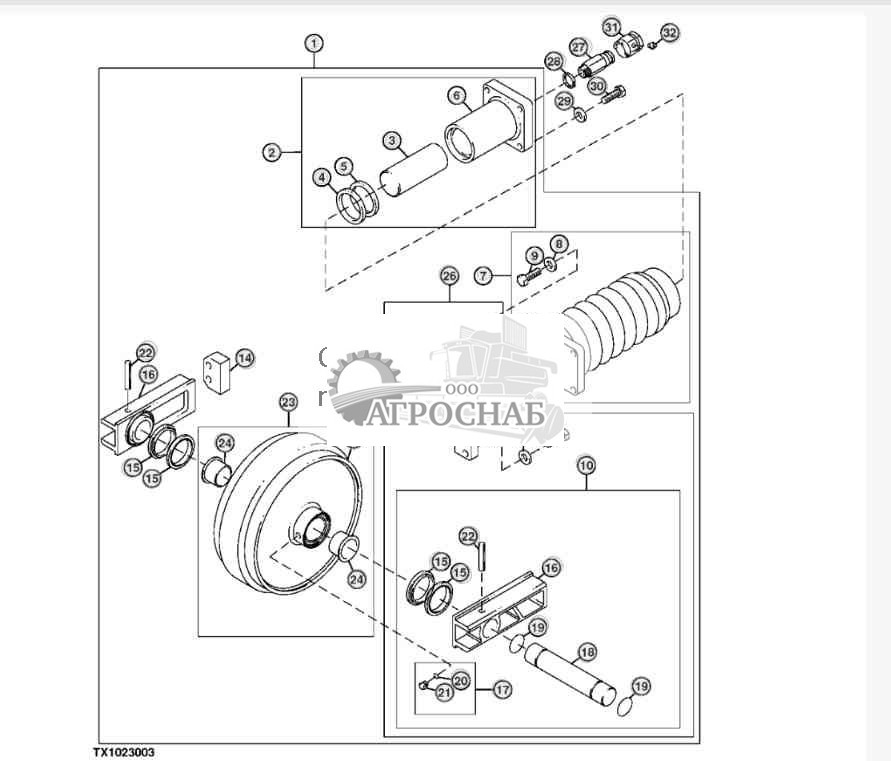

Натяжное колесо — Berco - ST76350

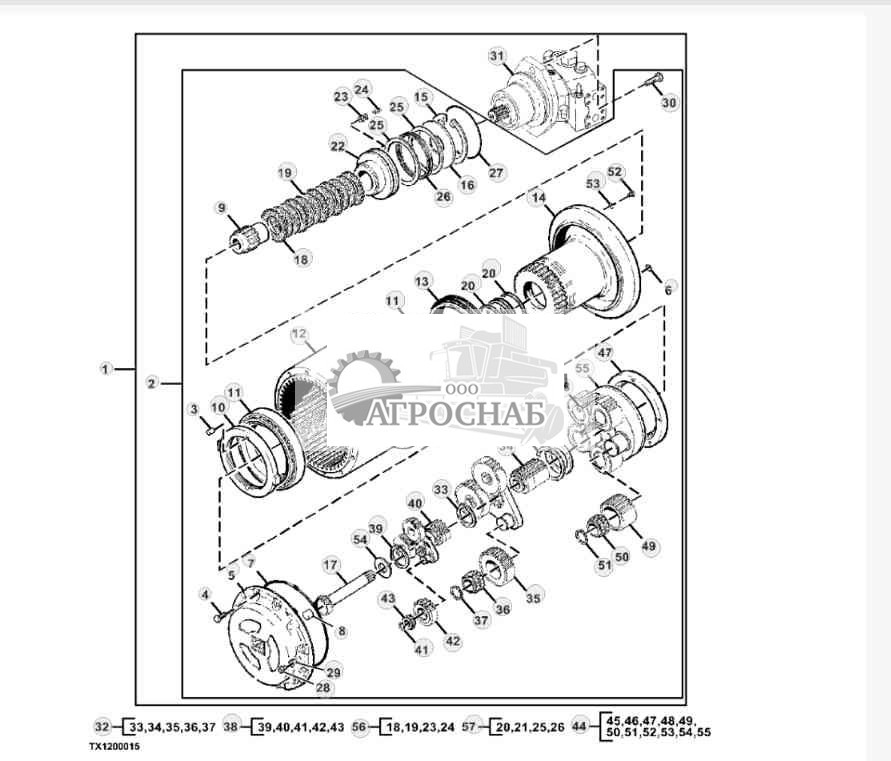

U6 Track Drive Gearbox - ST76341 ( Коробка Передач Цепной Привод - )

1 - Редуктор F121427 Примечание:С двигателемУзел механизма
2 - Редуктор F434221
2 - Планетарн. мех. в сборе PG200364 Примечание:Без двигателя, REMAN FOR F434221
3 - Установочный штифт F432267 Количество:2
4 - Винт с головкой 19M7166 2 Примечание:M10 X 20
5 - Крышка F434843
6 - Уплотнительное кольцо F432912
7 - Уплотнительное кольцо 790040800
8 - Подшипник 842681500
9 - Фитинг переходника F432271
10 - Гайка F432272
11 - Конич. роликов. подшипник 842682000 Количество:2
12 - Корпус F432354
13 - Сальник 842881900 Примечание:SUB FOR F434846
14 - Шпиндель F434847
15 - Пружинное кольцо F026197
16 - Дисковое орудие 842882200
17 - Ось F434848
18 - Дисковое орудие F434849 Количество:5 Примечание:Тормоза — внешние, NLA, SERVICED IN AT365001
19 - Дисковое орудие F432901 Количество:7 Примечание:Внутренний, NLA, SERVICED IN AT365001
20 - Защитное кольцо 842882600 Количество:2 Примечание:Задний ход, NLA, SERVICED IN AT364998
21 - Сальник 790039800 Примечание:NLA, SERVICED IN AT364998
22 - Поршень 842882700
23 - Пружина 790042400 8 Примечание:NLA, SERVICED IN AT365001
24 - Пружина 790042500 8 Примечание:NLA, SERVICED IN AT365001
25 - Защитное кольцо 790039900 Количество:2 Примечание:Задний ход, NLA, SERVICED IN AT364998
26 - Сальник 842682600 Примечание:NLA, SERVICED IN AT364998
27 - Уплотнительное кольцо F011076
28 - Заглушка 842738100 Количество:2
29 - Сальник 790043000 Количество:2
30 - Винт с головкой 19M7946 Количество:2 Примечание:M20 X 40
31 - Гидравлический мотор F434223
32 - Водило сателлитов F432269 Примечание:Узел
33 - Пружинное кольцо F025229
34 - Ось 842883200
35 - Передача F434853 Количество:3
36 - Конич. роликов. подшипник F434854 Количество:3
37 - Пружинное кольцо F434855 Количество:3
38 - Водило сателлитов F435855 Примечание:Узел
39 - Пружинное кольцо 842883100
40 - Ось 842881300
41 - Пружинное кольцо F434850 Количество:3
42 - Передача F434851 Количество:3 Примечание:Заказывать набор 3
43 - Конич. роликов. подшипник F434852 Количество:3
44 - Водило сателлитов F432268 Примечание:Узел
45 - Пружинное кольцо 842881000
46 - Распорная втулка 842881100
47 - Кольцо ....... Примечание:Стопорное кольцо
48 - Винт F038716 Количество:5 Примечание:SUB FOR 842220100
49 - Передача F434844 Количество:5
50 - Цилиндр. ролик. подшипник 842994900 Количество:5
51 - Пружинное кольцо F434845 Количество:5
52 - Заглушка 842678100
53 - Кольцевой уплотнитель 51M7013
54 - Упорная шайба F434857
55 - Водило сателлитов F436301 Примечание:Содержит кольцо
56 - Комплект диска AT365001 Примечание:INCLUDES (8) F434849, (7) F432901, (18) 790042400 AND (18) 790042500
57 - Комплект уплотнений AT364998 Примечание:INCLUDES (2) 842882600, (2) 790039900, 790039800 AND 842682600

Наверх

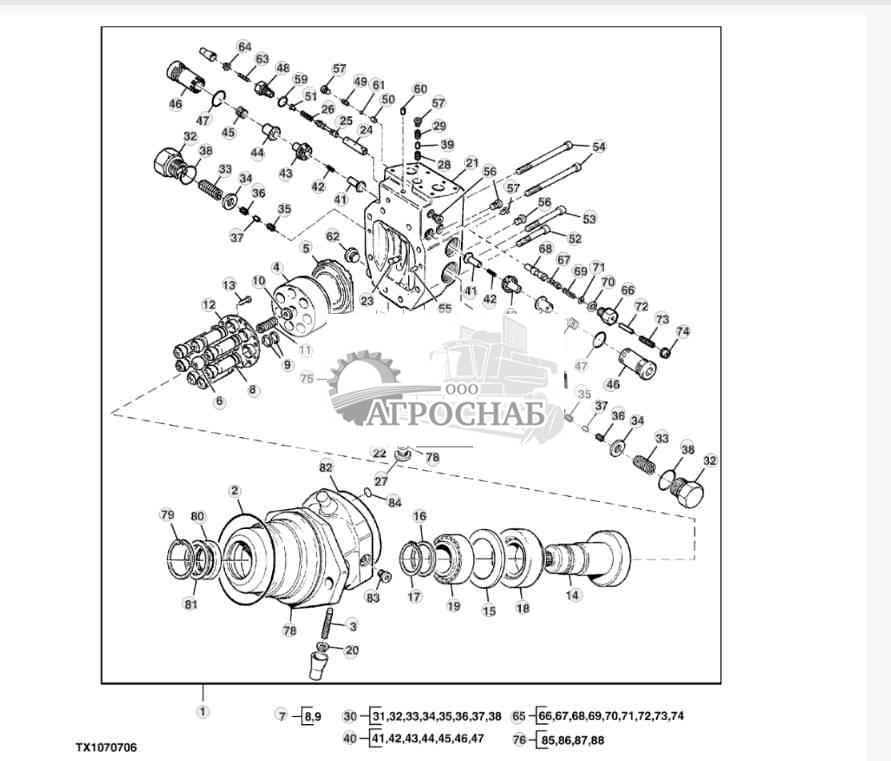

U6 Track Drive Motor - ST30386 ( Трек Приводной Двигатель - )

1 - Гидравлический мотор F434223
1 - Гидравлич. мотор восст. PG200361 Примечание:REMAN FOR F434223
2 - Уплотнительное кольцо F434882
3 - Штифт F432360
4 - Цилиндр 790005900
5 - Линза F432377
6 - Штифт F432378
7 - Поршень F435008 Количество:7
8 - Поршень F435008 Примечание:SUB FOR F432379
9 - Кольцо F432382 Количество:2 Примечание:ORDER F435008
9 - Поршень F435008
10 - Жесткая прокладка F432380
11 - Пружина F432381
12 - Пластина 790006400
13 - Винт F432383 4
14 - Ведущий вал F434878
15 - Жесткая прокладка F435009
16 - Пластина F434880
17 - Кольцо F434881
18 - Конич. роликов. подшипник F435758
19 - Конич. роликов. подшипник 790090800
20 - Стопорная гайка CB01406885 Количество:2
21 - Корпус ..
22 - Поршень F432385
23 - Цапфа F432386
24 - Втулка F432387
25 - Поршень F432388
26 - Пружина F432389
27 - Заглушка F432390
28 - Винт 790080200
29 - Винт 790080400
30 - Золотниковый клапан F435010
31 - Поршень F435011
32 - Колпачок F436020 Количество:2
33 - Пружина F432402 Количество:2
34 - Шайба F432403 Количество:2
35 - Винт 790080200 Количество:2
36 - Винт 790080400 Количество:2
37 - Штифт T247369 Количество:2
38 - Уплотнительное кольцо T261504 Количество:2 Примечание:N 02.079- 34,59 X 2,62-S-FKM90
39 - Штифт F432391 Примечание:Дроссель
40 - Золотниковый клапан F435014 Количество:2
41 - Тарельчатый клапан ..
42 - Пружина ..
43 - Сиденье ..
44 - Тарельчатый клапан ..
45 - Пружина ..
46 - Колпачок F434874
47 - Уплотнительное кольцо T339269 Примечание:SUB FOR F436085
48 - Заглушка F434875
49 - Винт F432405
50 - Втулка F432406
51 - Гильза F432393
52 - Болт F432394 Количество:2
53 - Болт F433977 Количество:2
54 - Болт F432395 Количество:4
55 - Установочный штифт .. Количество:2
56 - Пробка сливного отверстия AT433779 Количество:3 Примечание:SUB FOR F433962
57 - Пробка сливного отверстия AT434046 Количество:3 Примечание:SUB FOR F433963
58 - Уплотнительное кольцо R72328
59 - Уплотнительное кольцо T339270 Примечание:SUB FOR F432396
60 - Штифт F432397 Количество:6
61 - Шар F432407
62 - Пробка сливного отверстия AT434047 Примечание:SUB FOR F432365
63 - Штифт F432399
64 - Гайка 842736400
65 - Золотниковый клапан F434873
66 - Колпачок ..
67 - Поршень ..
68 - Втулка F432369
69 - Пружина F432370
70 - Уплотнительное кольцо F432371
71 - Жесткая прокладка F433981 Количество:2
72 - Штифт F433982
73 - Винт F433983 Примечание:Регулировка
74 - Гайка 842736400
75 - Редукционный клапан AT369279 Количество:2
76 - Комплект уплотнений AT375203 Примечание:USE WITH AT369279; SUB FOR F432373 AND AT369280
77 - Колпачок F432374
78 - Корпус ...
79 - Стопор 790098800 Примечание:Удерживающий
80 - Сальник F432358
81 - Жесткая прокладка F433960 Примечание:1 мм
82 - Уплотнительное кольцо CE14618
83 - Заглушка F432359
84 - Уплотнительное кольцо N310543
85 - Гайка ......
86 - Уплотнительное кольцо ......
87 - Уплотнительное кольцо ......
88 - Уплотнительное кольцо ......

Наверх

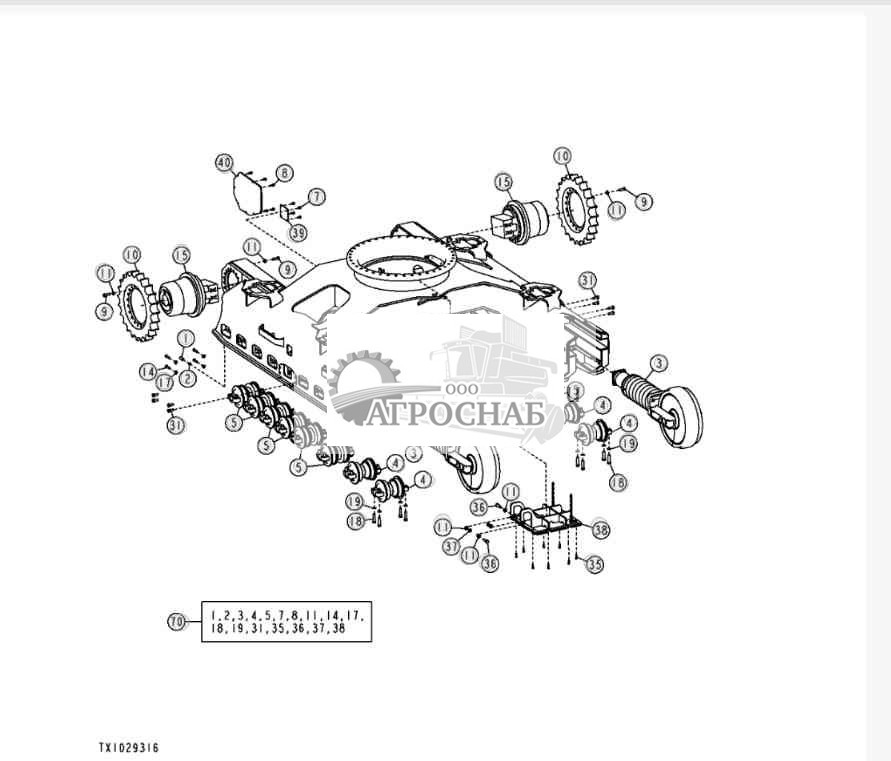

Track Frame, Rollers, Gear Case And Idler Sprocket (Standard) - ST76344 ( Гусеничная Рама, Ролики, Редуктора И Натяжную Звездочку (Стандарт) - )

1 - Золотниковый клапан 842580600 Количество:2 Примечание:ORDER AT485344
2 - Сальник 842580700 Количество:2
3 - Звездочка натяжн. устр. F123896 Количество:4 Примечание:(ASSY)
4 - Каток F125159 Количество:4 Примечание:Single FlangeSingle Flange
5 - Каток F125160 2 Примечание:Двойной фланец
6 - Винт с головкой 19H3970 Количество:40 Примечание:7/8" X 5"
7 - Винт 19M7788 Количество:8 Примечание:M12 X 25
8 - Винт 19M7814 6 Примечание:M12 X 50, SUB FOR 19M7789
9 - Винт с головкой 19M8979 Количество:80 Примечание:M20 X 60
10 - Ведущая звездочка 700070800 Количество:2
11 - Шайба 810002100 Количество:96
12 - Шайба 24M7351 Количество:40 Примечание:25 X 44 X 4 mm, SUB FOR F123565
13 - Распорная втулка F282017 Количество:40
14 - Крючок 700627200 Количество:2
15 - Редуктор F121427
17 - Шайба 810000500 Количество:80
18 - Винт с головкой 19H2920 Количество:64 Примечание:7/8" X 3-1/4", SUB FOR 19H3338
19 - Шайба 810183200 Количество:64
31 - Винт с головкой 19M7597 Количество:8 Примечание:M20 X 50
35 - Винт с головкой 19M7493 Количество:8 Примечание:M12 X 40
36 - Винт с головкой 19M8638 Количество:2 Примечание:M20 X 65
37 - Стопорная гайка A31870 Количество:2 Примечание:M20
38 - Дверца F280516
39 - Пластина F385690 Количество:2
40 - Крышка F385826 Количество:2
70 - Ходовая часть AT388614 Примечание:Order Components, NLA; SUB FOR F399095, CA

Наверх

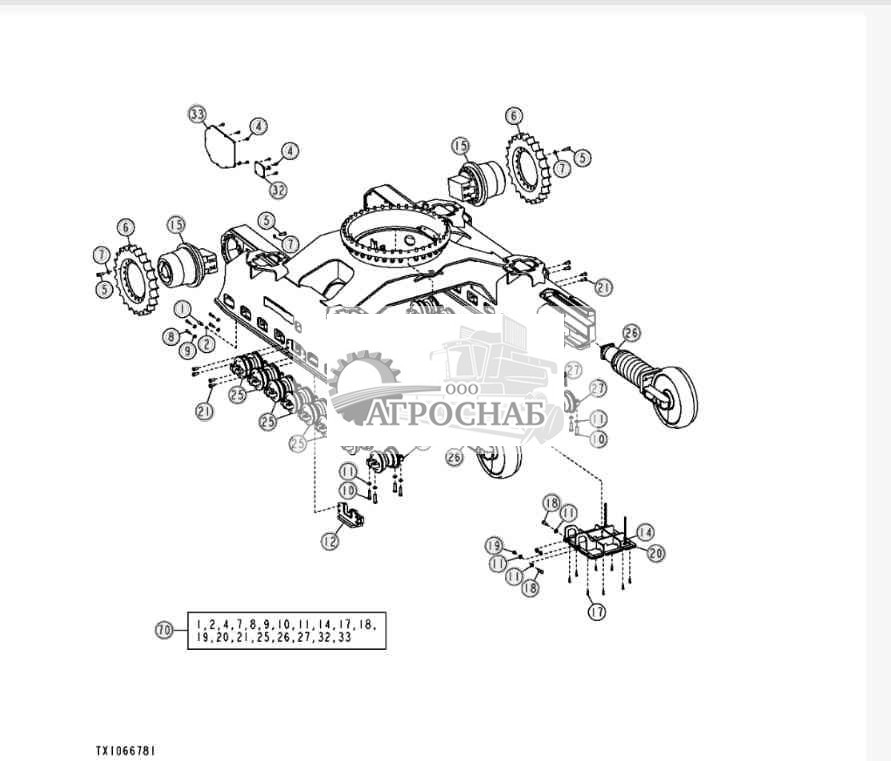

Track Frame, Rollers, Gear Case and Idler Sprocket, Narrow - ST76345 ( Гусеничная рама, ролики, случай шестерни и ведомой звездочкой, узким )

1 - Золотниковый клапан 842580600 Количество:4 Примечание:ORDER AT485344
2 - Распорная втулка P65464 Количество:4
3 - Винт с головкой 19H3970 Количество:40 Примечание:7/8" X 5"
4 - Винт 19M7788 Количество:20 Примечание:M12 X 25
5 - Винт с головкой 19M8979 Количество:80 Примечание:M20 X 60
6 - Ведущая звездочка 700070800 Количество:2
7 - Шайба 810002100 Количество:80
8 - Винт с головкой 19M7417 Количество:8 Примечание:M16 X 65
9 - Шайба 810000500 Количество:8
10 - Винт с головкой 19H2920 Количество:64 Примечание:7/8" X 3-1/4"
11 - Шайба 810183200 Количество:68
12 - Дверца F283088 Количество:2
14 - Крючок 700627200 Количество:2
15 - Редуктор F121427 Количество:2 Примечание:Компоненты перечислены на отдельных стр.
18 - Винт с головкой 19M8638 Количество:2 Примечание:M20 X 65
19 - Стопорная гайка A31870 Количество:2 Примечание:M20
20 - Дверца F280516
21 - Винт с головкой 19M7597 Количество:8 Примечание:M20 X 50
25 - Каток F125160 2 Примечание:Двойной фланец
26 - Звездочка натяжн. устр. F123896 Количество:2 Примечание:УЗЕЛ
27 - Каток F125159 Количество:4 Примечание:Однофланцевый
32 - Пластина F385690 Количество:2
33 - Крышка F385826 Количество:2
60 - Шайба 24M7242 Количество:40 Примечание:21.400 X 42 X 5 mm, SUB FOR F123565
61 - Распорная втулка F282017 Количество:40
70 - Ходовая часть AT343947 Примечание:Закажите компонентыЦельные изделия, NLA

Наверх

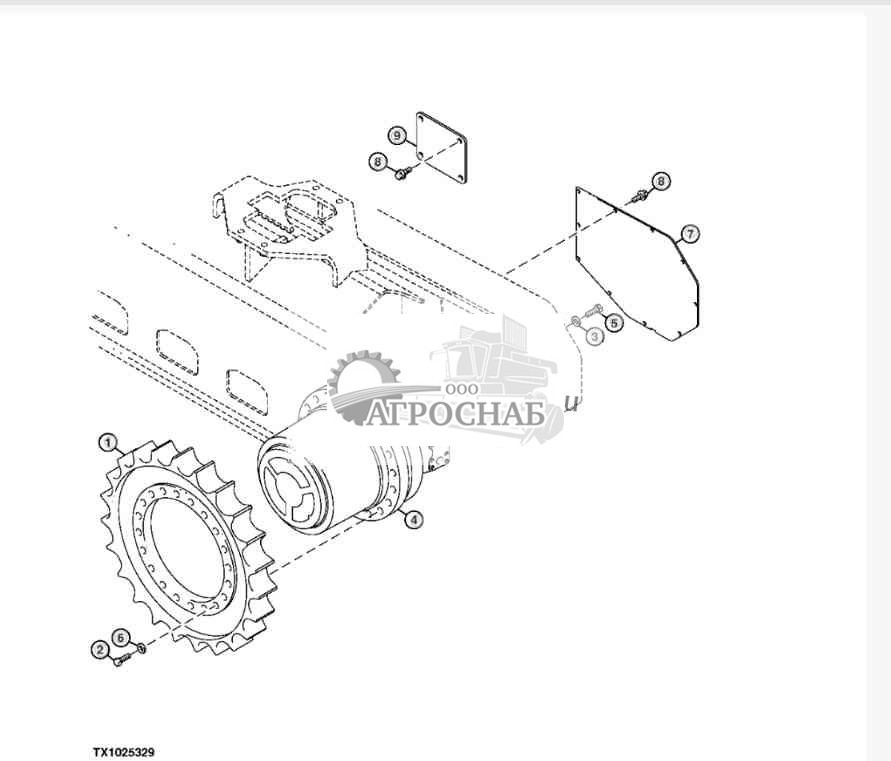

Gear Case and Sprocket Installation - ST76346 ( Редуктора и установки звездочки - )

1 - Ведущая звездочка 700070800 Количество:2 Примечание:Track Drive Sprocket
2 - Винт с головкой 19M8979 Количество:40 Примечание:M20 X 60
3 - Шайба 810002100 Количество:40 Примечание:3/4
4 - Редуктор F121427 Количество:2 Примечание:Track Drive
5 - Винт с головкой 19M8979 Количество:40 Примечание:M20 X 60
6 - Шайба 810002100 Количество:40 Примечание:3/4
7 - Пластина F385826 Количество:2
8 - Винт 19M7788 Количество:28 Примечание:M12 X 25
9 - Пластина F385690 Количество:2

Наверх

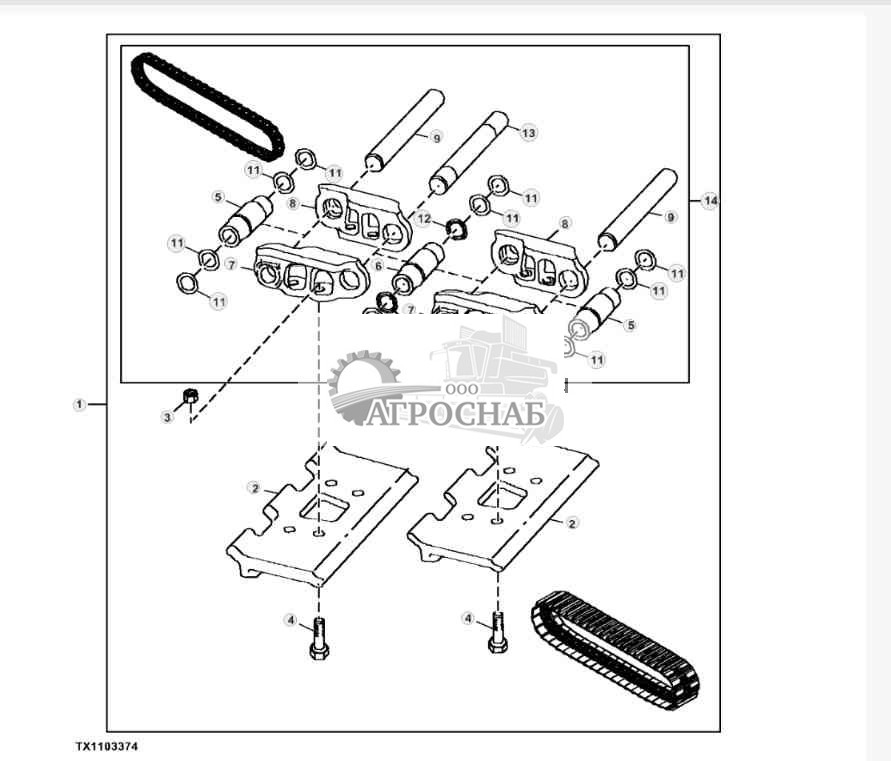

Узел гусеницы — ходовая часть U6 — одиночный грунтозацеп 24 дюйма - ST704094

1 - Узел трака с колодками F124197 Примечание:Одиночный грунтозацеп 24 дюйма
2 - Башмак 790105800 Количество:45 Примечание:Одиночный грунтозацеп 24 дюйма
3 - Гайка T51524 80
4 - Болт T51523 80
5 - Втулка звена F436245 Количество:44
6 - Втулка осн. траков. цепи F436243
7 - Звено трака 843024700 Количество:45 Примечание:Правая сторона
8 - Звено трака 843024800 Количество:45 Примечание:Левая сторона
9 - Штифт трака T51527 Количество:44
11 - Сальник FFSB112367 80
12 - Распорная втулка F436244 Количество:2
13 - Штифт трака 843025000 Примечание:Замыкающее звено
14 - Цепь трака без колодок F436241

Наверх

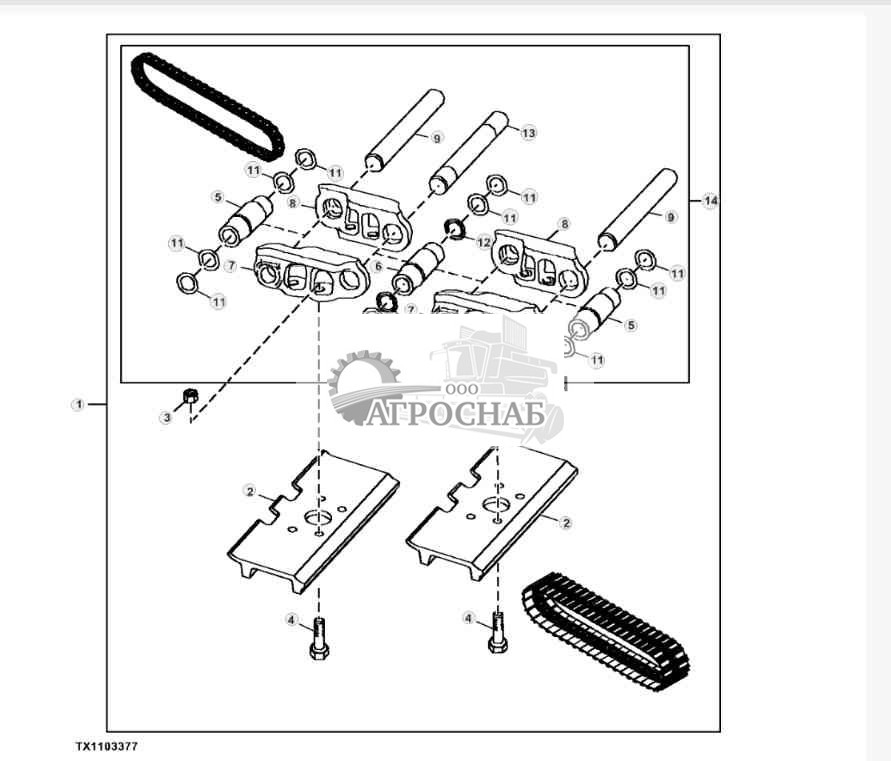

Узел гусеницы — ходовая часть U6 — двойной грунтозацеп 24 дюйма - ST704097

1 - Узел трака с колодками F124199 Примечание:Двойной грунтозацеп 24 дюйма
2 - Двухрядный башмак F436246 Количество:45 Примечание:Двойной грунтозацеп 24 дюйма
3 - Гайка T51524 80
4 - Болт T51523 80
5 - Втулка звена F436245 Количество:44
6 - Втулка осн. траков. цепи F436243
7 - Звено трака 843024700 Количество:45 Примечание:Правая сторона
8 - Звено трака 843024800 Количество:45 Примечание:Левая сторона
9 - Штифт трака T51527 Количество:44
11 - Сальник FFSB112367 80
12 - Распорная втулка F436244 Количество:2
13 - Штифт трака 843025000 Примечание:Замыкающее звено
14 - Цепь трака без колодок F436241

Наверх

Узел гусеницы — ходовая часть U6 — одиночный грунтозацеп 28 дюймов - ST704095

1 - Узел трака с колодками F124198 Примечание:Одиночный грунтозацеп 28 дюймов
2 - Башмак F435756 Количество:45 Примечание:Одиночный грунтозацеп 28 дюймов
3 - Гайка T51524 80
4 - Болт T51523 80
5 - Втулка звена F436245 Количество:44
6 - Втулка осн. траков. цепи F436243
7 - Звено трака 843024700 Количество:45 Примечание:Правая сторона
8 - Звено трака 843024800 Количество:45 Примечание:Левая сторона
9 - Штифт трака T51527 Количество:44
11 - Сальник FFSB112367 80
12 - Распорная втулка F436244 Количество:2
13 - Штифт трака 843025000 Примечание:Замыкающее звено
14 - Цепь трака без колодок F436241

Наверх

Узел гусеницы — ходовая часть U6 — двойной грунтозацеп 30 дюймов - ST704098

1 - Узел трака с колодками F124200 Примечание:Двойной грунтозацеп 30 дюймов
2 - Двухрядный башмак F436247 Количество:45 Примечание:Двухрядный башмак 30 дюймов
3 - Гайка T51524 80
4 - Болт T51523 80
5 - Втулка звена F436245 Количество:44
6 - Втулка осн. траков. цепи F436243
7 - Звено трака 843024700 Количество:45 Примечание:Правая сторона
8 - Звено трака 843024800 Количество:45 Примечание:Левая сторона
9 - Штифт трака T51527 Количество:44
11 - Сальник FFSB112367 80
12 - Распорная втулка F436244 Количество:2
13 - Штифт трака 843025000 Примечание:Замыкающее звено
14 - Цепь трака без колодок F436241

Наверх

Узел гусеницы — ходовая часть U6 — тройной грунтозацеп 36 дюймов - ST704093

1 - Узел трака с колодками F124201 Примечание:Тройной грунтозацеп 36 дюймов
2 - Башмак 842928500 Количество:45 Примечание:Трехрядный башмак 36 дюймов
3 - Гайка T51524 80
4 - Болт T51523 80
5 - Втулка звена F436245 Количество:44
6 - Втулка осн. траков. цепи F436243
7 - Звено трака 843024700 Количество:45 Примечание:Правая сторона
8 - Звено трака 843024800 Количество:45 Примечание:Левая сторона
9 - Штифт трака T51527 Количество:44
11 - Сальник FFSB112367 80
12 - Распорная втулка F436244 Количество:2
13 - Штифт трака 843025000 Примечание:Замыкающее звено
14 - Цепь трака без колодок F436241

Наверх

Track Assembly (Heavy Duty) D6 - ST124281 ( Трек В Сборе (Усиленный) - )

1 - Узел трака с колодками AT345411
Примечание:Assembly - 24 in. Double Grouser
2 - Башмак T234182 Количество:45 Примечание:Двойной грунтозацеп 24 дюйма
3 - Гайка T139615 80
4 - Путевой болт T234803 80
5 - Цепь трака без колодок AT345412 Примечание:Узел
6 - Втулка T234412 Количество:44
7 - Втулка T234413 Примечание:Замыкающее звено
8 - Звено трака T235147 Количество:45 Примечание:Правая сторона
9 - Звено трака T235146 Количество:45 Примечание:Левая сторона
10 - Штифт трака T234410 Количество:44
11 - Палец осн. траковой цепи T234411 Примечание:Замыкающее звено
12 - Сальник FFSB112367 Количество:360
13 - Распорная втулка FFSB112370 Количество:2 Примечание:Master Link Spacer, (SUB FOR T234798)

Наверх

Rollers - ST76349 ( Ролики - )

1 - Набор слайдов .......
2 - Каток ....... Примечание:Задний
3 - Каток ....... Примечание:Передн.
11 - Каток AT108629 Количество:4
12 - Шайба 810002100 6
13 - Винт с головкой 19M9144 Количество:8 Примечание:M20 X 180
13 - Винт с головкой 19M8503 Количество:8 Примечание:M20 X 160, (USE WITH T302023)
14 - Пластина T302023 Количество:4 Примечание:(SUB FOR F295894 AND T236437)
16 - Винт с головкой 19M9137 Количество:8 Примечание:M20 X 120
17 - Распорная втулка F278195 Количество:2
21 - Пластина F281091 Количество:4
22 - Шайба 810002100 6
23 - Винт с головкой 19M8638 6 Примечание:M20 X 65

Наверх

Натяжное колесо — Berco - ST76350

1 - Звездочка натяжн. устр. F123896 Примечание:УЗЕЛ
2 - Цилиндр F436298
3 - Поршень F433472
4 - Сальник F436299
5 - Сальник F436300
6 - Труба F433473
7 - Пружина F121366
8 - Стопорная шайба 842579400 Количество:4
9 - Винт 19M8342 Количество:4 Примечание:M16 X 90
10 - Звездочка натяжн. устр. F436118
11 - Вилы F121372
12 - Винт с головкой 19M7417 Количество:4 Примечание:M16 X 65
13 - Стопорная шайба 842579400 Количество:4
14 - Распорная втулка 842579900 Количество:2
15 - Комплект уплотнений F436120 Количество:4
16 - Кронштейн F436115 Количество:2
17 - Фитинг AT341124
18 - Ось F436113
19 - Уплотнительное кольцо FFSB112111 Количество:2
20 - Сальник 842579700
21 - Заглушка фитинга .......
22 - Крепление со штифтом AT180015 Количество:2
23 - Звездочка натяжн. устр. F436119
24 - Комплект втулок F436114 Количество:2
25 - КОЛЕСО .......
26 - Комплект AT482319 Количество:2 Примечание:SUB FOR F436117
27 - Золотниковый клапан 842580600 Количество:2 Примечание:ORDER AT485344
28 - Распорная втулка P65464 Количество:2
29 - Шайба 810000500 Количество:8
30 - Винт с головкой 19M7369 Количество:8 Примечание:M16 X 60
31 - Муфта 811449100
32 - Смазочная арматура JD7769

Наверх
