Содержимое: Каталог Запчастей John Deere :648H Grapple Skidder (PIN 1DW648HX_ _C630436 - C666892) (PIN 1DW648HX_ _D630436 - D666892)(Russian) - PC10161 10 Рабочие тормоза 1015 Рычажный мех. управления
Педаль рабочего тормоза - ST82719
Клапан и фитинги рабочего тормоза - ST82720
Трубопроводы рабочего тормозного клапана (прямой привод) - ST82725
Трубопроводы рабочего тормозного клапана (гидротрансформатор) - ST82726
Аккумулятор тормозной системы (захват) - ST82721

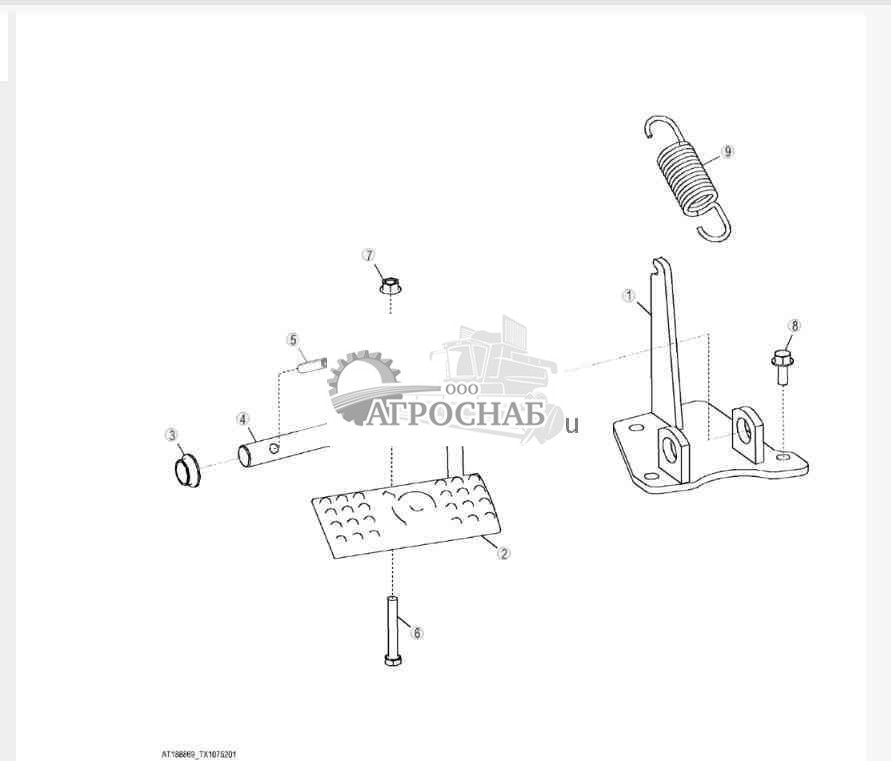

Педаль рабочего тормоза - ST82719
![Педаль рабочего тормоза]( "Джон Дир 648H Педаль рабочего тормоза")
1 - Кронштейн AT188943
2 - Педаль T162749
3 - Втулка T202658 Количество:2
4 - Ось T162273
5 - Пружинный шплинт E63018
6 - Винт с головкой 19M7165 Примечание:M8 X 55
7 - Фланцевая гайка 14M7298 Примечание:M8
8 - Винт 19M7866 Количество:3 Примечание:M8 X 20
9 - Пружина сжатия N204981
Наверх

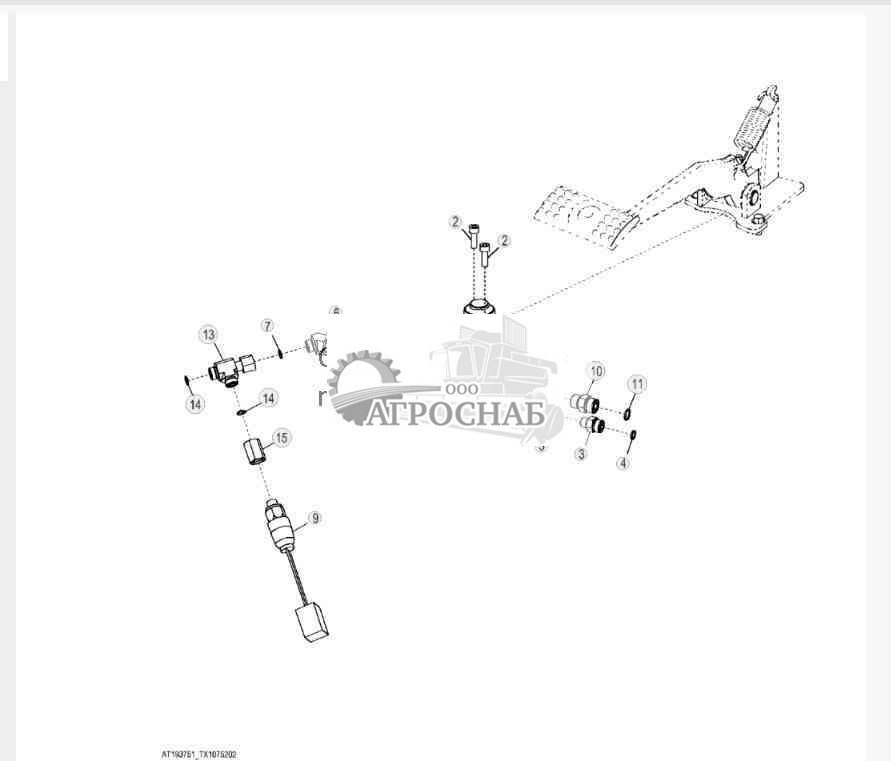

Клапан и фитинги рабочего тормоза - ST82720
![Клапан и фитинги рабочего тормоза]( "Джон Дир 648H Клапан и фитинги рабочего тормоза")
1 - Ручной гидравл. клапан AT329753
1 - Комплект уплотнений AT150112
2 - Винт 19M7657 Количество:2 Примечание:M8 X 25
3 - Фитинг переходника 38H1160
4 - Уплотнительное кольцо T77613
5 - Уплотнительное кольцо R26448
6 - Коленчатый патрубок 38H1045 Количество:2
7 - Уплотнительное кольцо T77613 Количество:2
8 - Уплотнительное кольцо R26448 Количество:2
9 - Переключатель давления AT195844
10 - Фитинг переходника 38H1161
11 - Уплотнительное кольцо T77857
12 - Уплотнительное кольцо R26375
13 - Тройник 38H1030
14 - Уплотнительное кольцо T77613 Количество:2
15 - Фитинг переходника T187589
Наверх

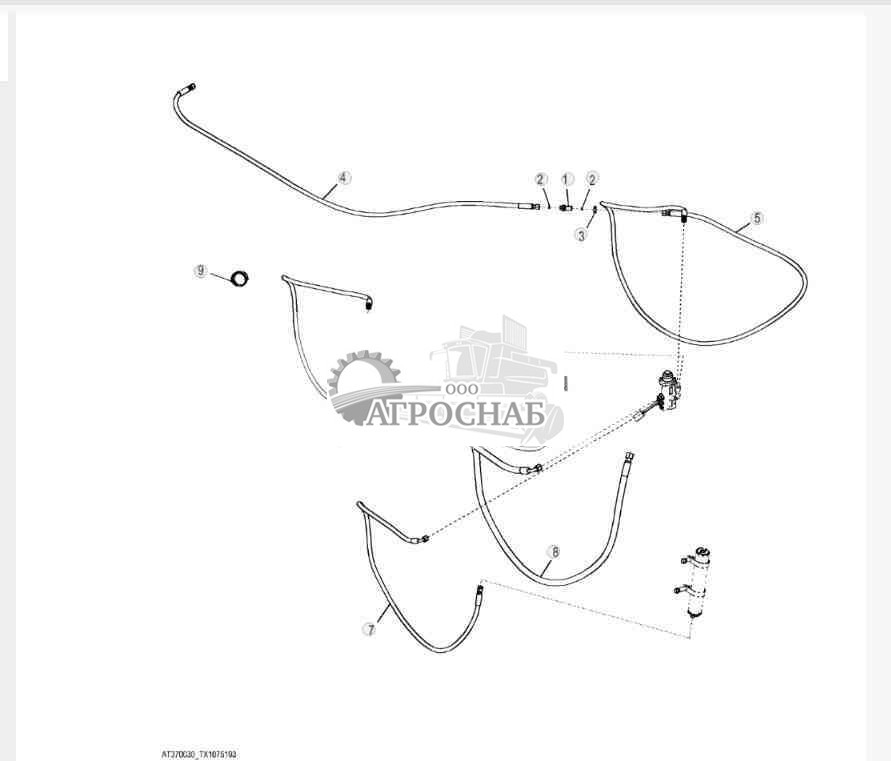

Трубопроводы рабочего тормозного клапана (прямой привод) - ST82725
![Трубопроводы рабочего тормозного клапана (прямой привод)]( "Джон Дир 648H Трубопроводы рабочего тормозного клапана (прямой привод)")
1 - Штуцерное соединение 38H1285
2 - Уплотнительное кольцо T77613 Количество:2
3 - Гайка T81029
4 - Гидрошланг AT133559
5 - Гидрошланг AT180611
6 - Гидрошланг AT181346
7 - Гидрошланг AT180372
8 - Гидрошланг AT313974
9 - Регулировочный хомут T238029 Количество:2
10 - Гидрошланг AT133559
11 - Гидрошланг AT180611
12 - Гидрошланг AT181346
13 - Гидрошланг AT180372
14 - Гидрошланг AT313974
15 - Регулировочный хомут T238029 Количество:2
Наверх

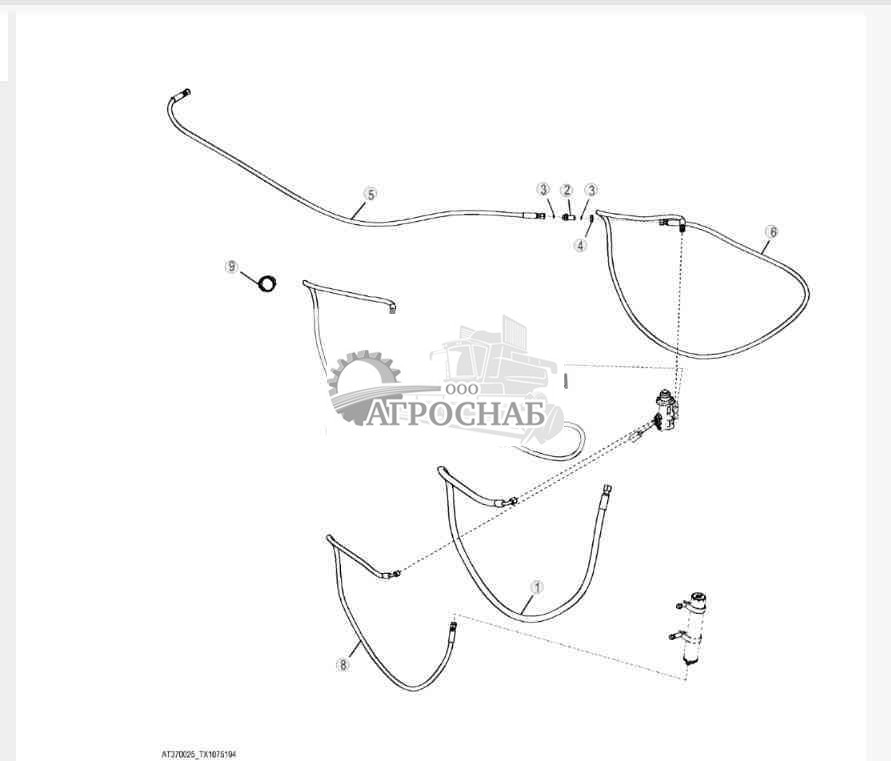

Трубопроводы рабочего тормозного клапана (гидротрансформатор) - ST82726
![Трубопроводы рабочего тормозного клапана (гидротрансформатор)]( "Джон Дир 648H Трубопроводы рабочего тормозного клапана (гидротрансформатор)")
1 - Гидрошланг AT313974
2 - Штуцерное соединение 38H1285
3 - Уплотнительное кольцо T77613 Количество:2
4 - Гайка T81029
5 - Гидрошланг AT133559
6 - Гидрошланг AT180611
7 - Гидрошланг AT318080
8 - Гидрошланг AT180372
9 - Регулировочный хомут T238029 Количество:2
10 - Гидрошланг AT313974
11 - Гидрошланг AT133559
12 - Гидрошланг AT180611
13 - Гидрошланг AT318080
14 - Гидрошланг AT180372
15 - Регулировочный хомут T238029 Количество:2
Наверх

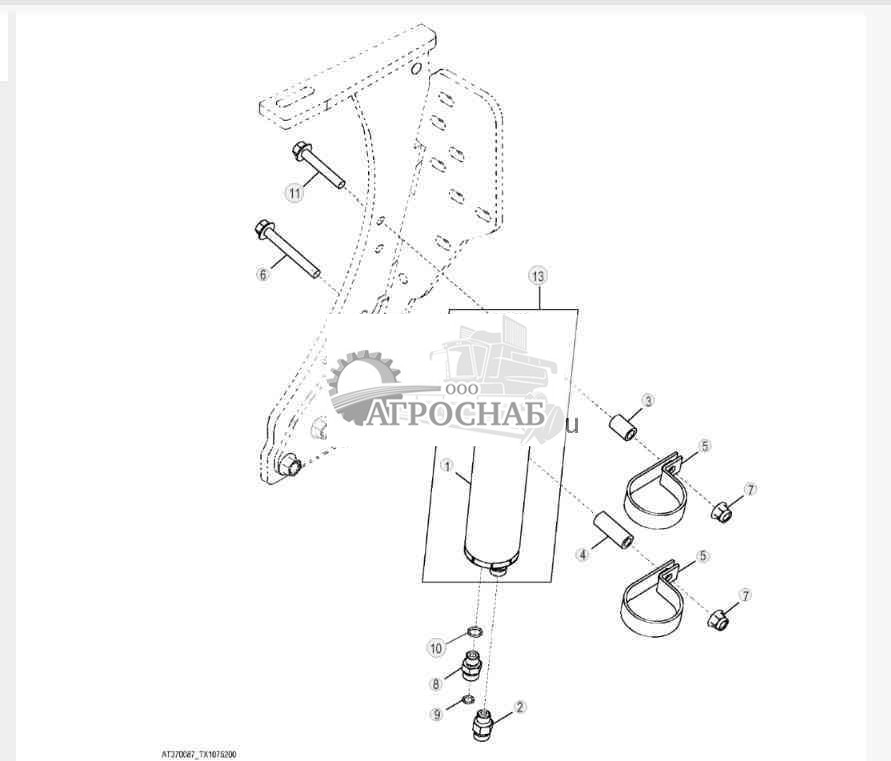

Аккумулятор тормозной системы (захват) - ST82721
![Аккумулятор тормозной системы (захват)]( "Джон Дир 648H Аккумулятор тормозной системы (захват)")
1 - Гидроаккумулятор .. Примечание:ORDER AT332439
2 - Обратный клапан AT326636
3 - Распорная втулка 28H3389 Примечание:0.423" X 0.675" X 1"
4 - Втулка T101975
5 - Скоба T126204 Количество:2
6 - Винт 19M7810 Примечание:M10 X 80
7 - Стопорная гайка 14M7400 Количество:2 Примечание:M10
8 - Фитинг переходника 38H1160
9 - Уплотнительное кольцо T77613
10 - Уплотнительное кольцо R26448
11 - Винт 19M7807 Примечание:M10 X 60
12 - Предупредительные знаки T155572 Примечание:Английский
12 - Предупредительные знаки T155579 Примечание:Испанский
12 - Предупредительные знаки T155580 Примечание:Немецкий
12 - Предупредительные знаки T155581 Примечание:Французский
13 - Гидроаккумулятор AT332439 Примечание:MARKED AT326635; INCLUDES T155572 AND AT326636
Наверх
