Содержимое: Каталог Запчастей John Deere :648H Grapple Skidder (PIN 1DW648HX_ _C630436 - C666892) (PIN 1DW648HX_ _D630436 - D666892)(Russian) - PC10161 04C Двигатель 6068HDW76-RE543100 0400C Двигатель 6068HDW76-RE543100 6068HDW76
1117 Крышка клапана - ST812351
1201 Маслоналивная горловина - ST71883
1320 Шкив коленчатого вала - ST163408
1411 Корпус маховика - ST629265
1529 Маховик - ST85575
169Z Система впрыска топлива - ST34770
1797 Воздухозаборник - ST72082
1981 Масляный поддон - ST3081
2001 Шкив водяного насоса - ST35375
2154 Крышка термостата - ST275027
2255 Термостат - ST71894
2694 Фитинги нагревателя охлаждающей жидкости двигателя - ST85583
28AR Выхлопной коллектор - ST30408
2911 Система вентиляции - ST74370
3058 Пусковой двигатель - ST85587
35EM Топливный фильтр тонкой очистки - ST20771
3612 Передняя пластина - ST35333

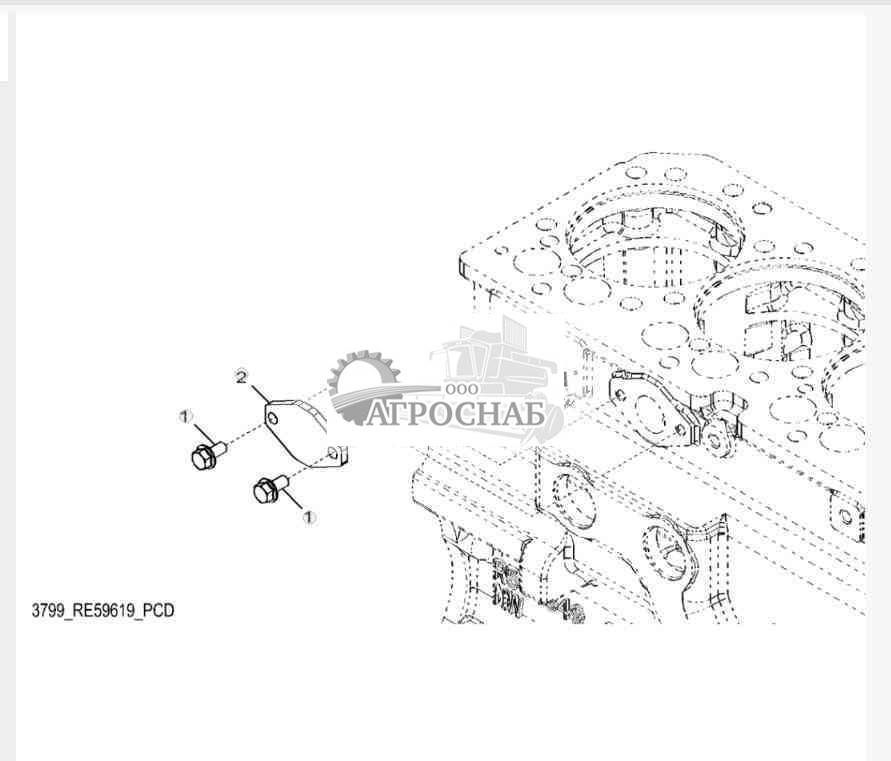

3799 Крышка перекач. топл. насоса - ST151775

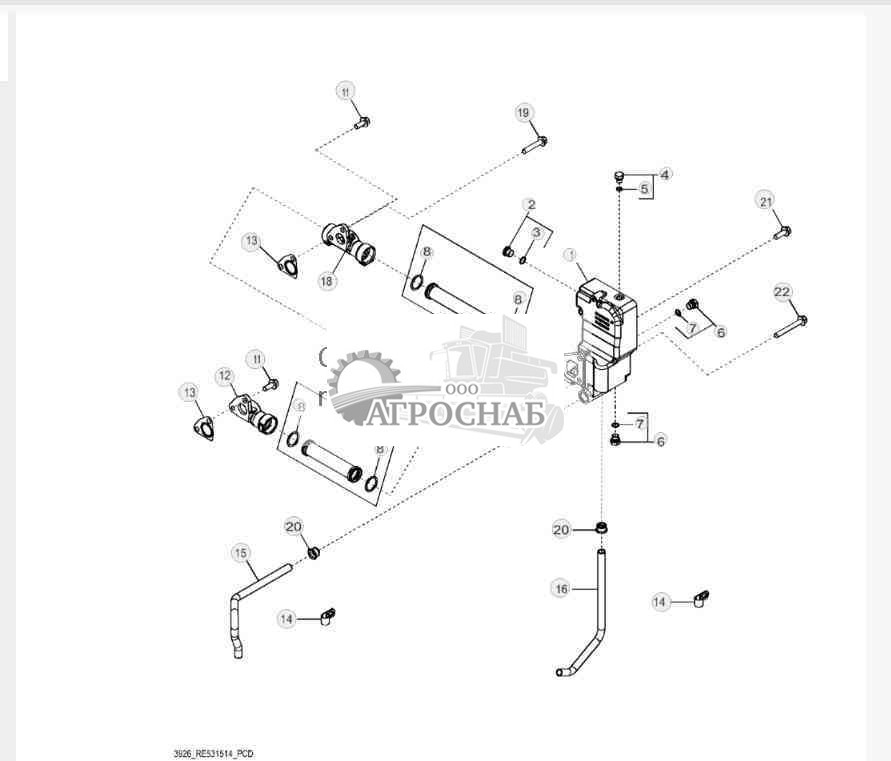

3926 Корпус термостата - ST30416

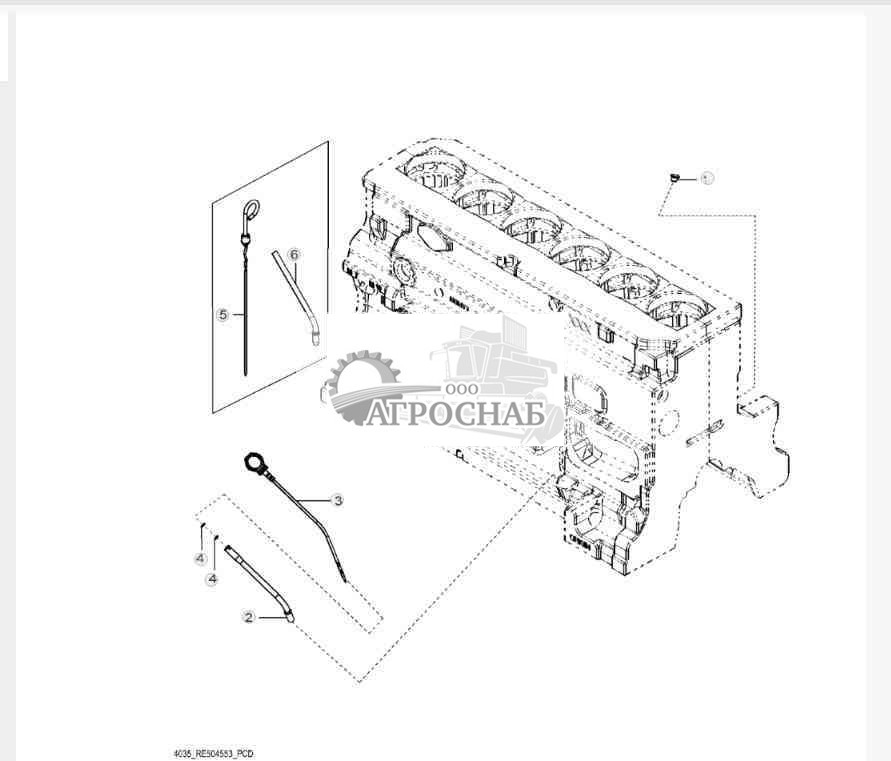

4035 Щуп для измерения уровня масла - ST304059

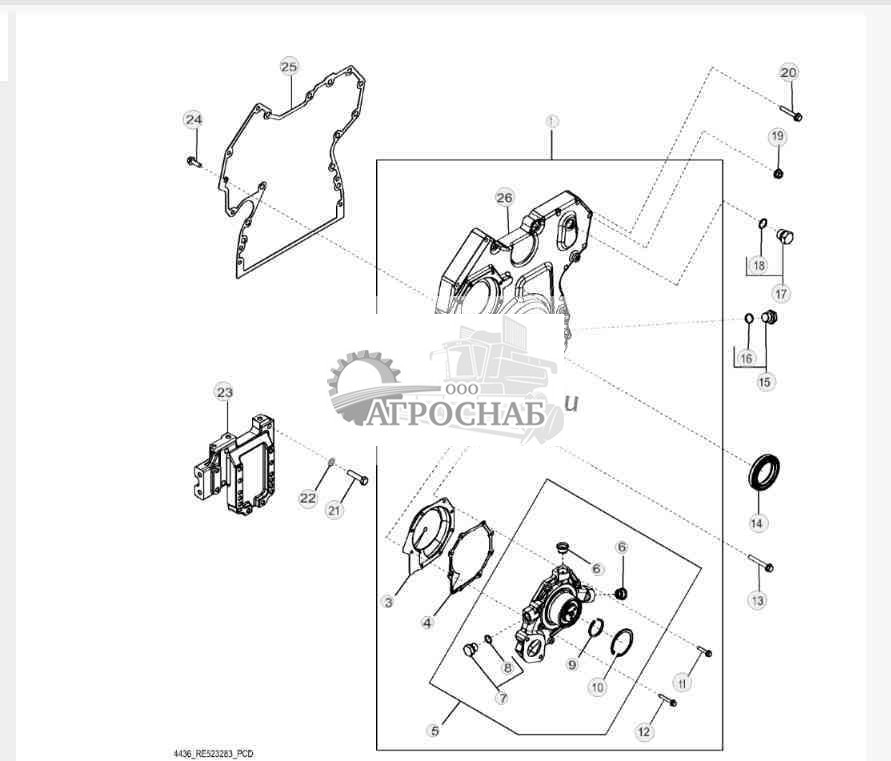

4436 Крышка распределительных шестерен и водяной насос - ST133912

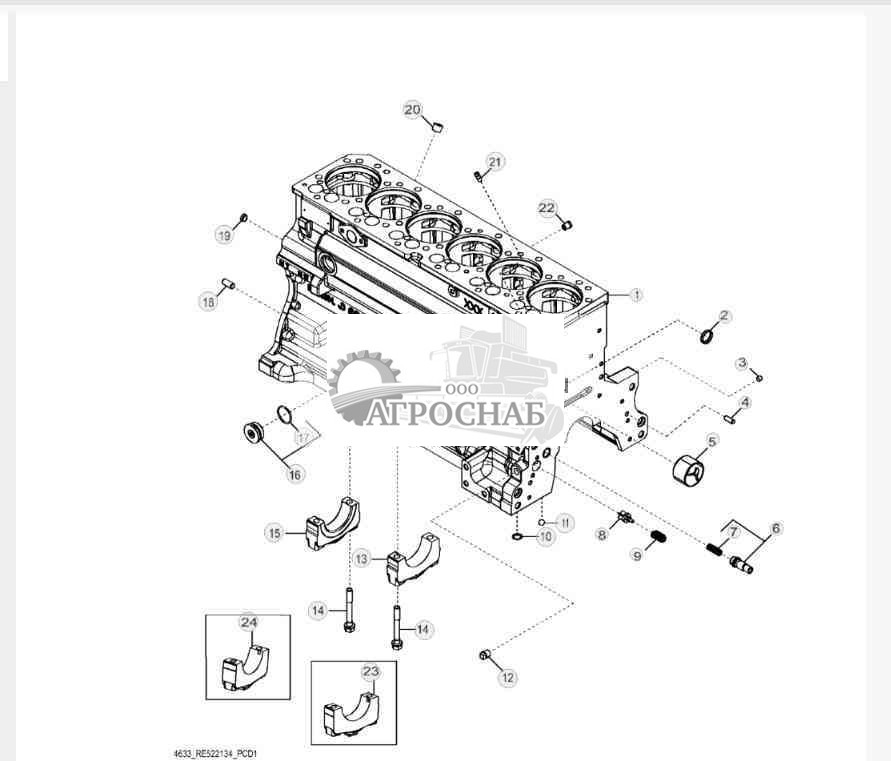

4633 Блок цилиндров - ST74383
4712 Коленчатый вал и подшипники - ST816629
4905 Клапанный исполнительный механизм - ST274893

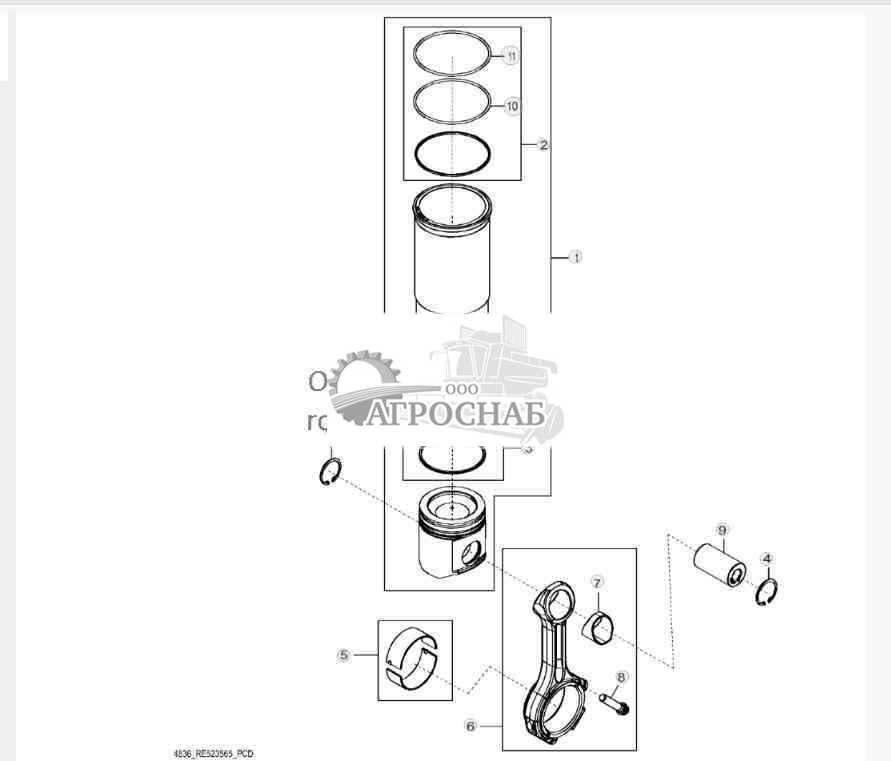

4836 Шатуны и поршни - ST3047
5024 Масляный насос двигателя - ST458807

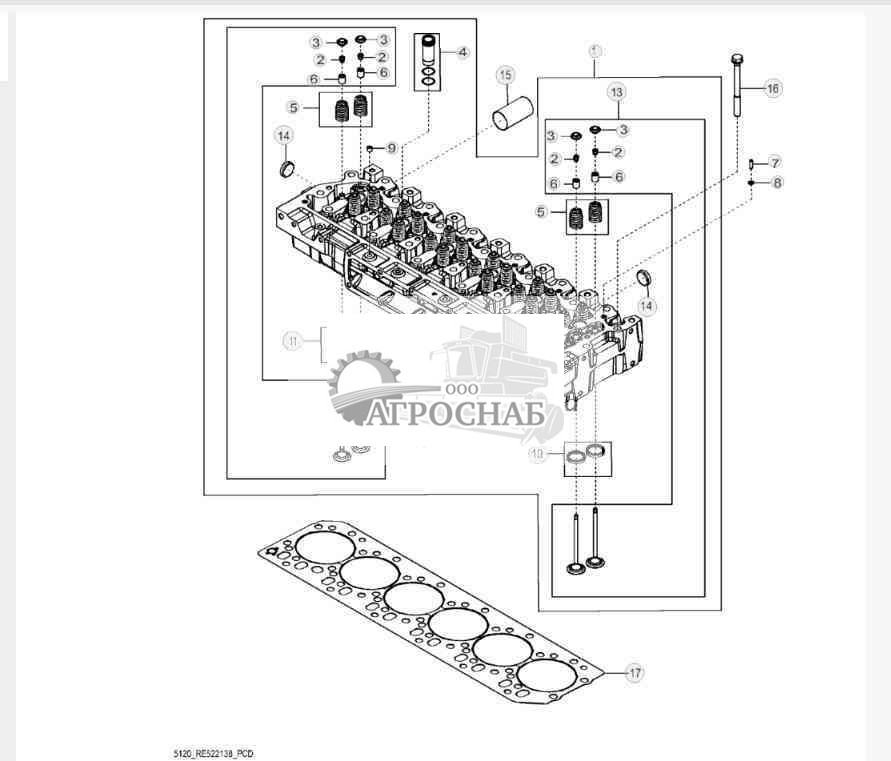

5120 Головка блока цилиндров с клапанами - ST746468

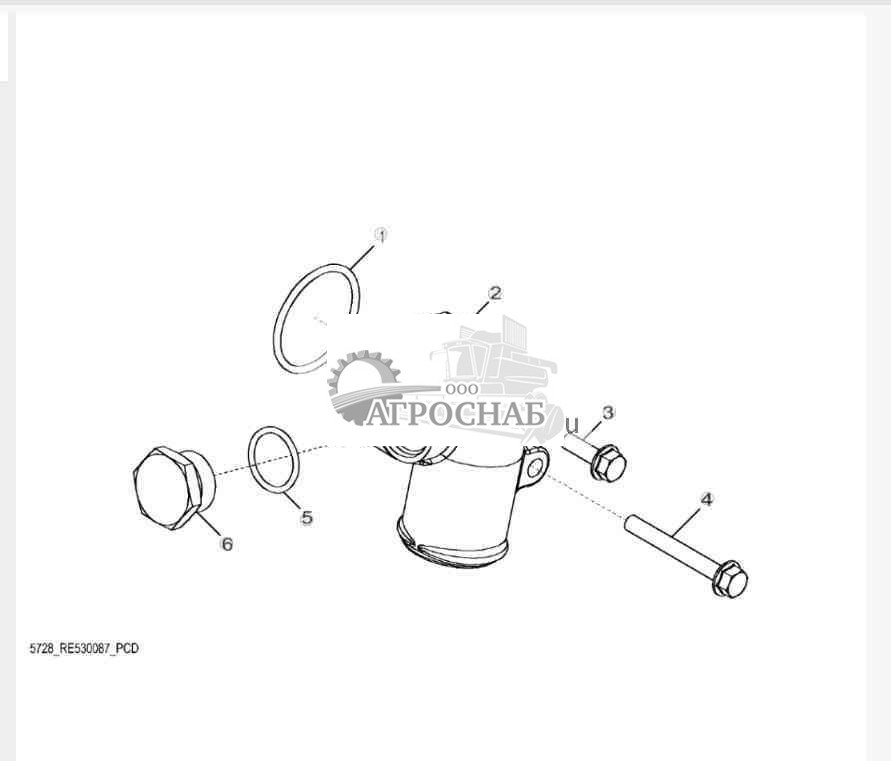

5728 Впуск водяного насоса - ST74392

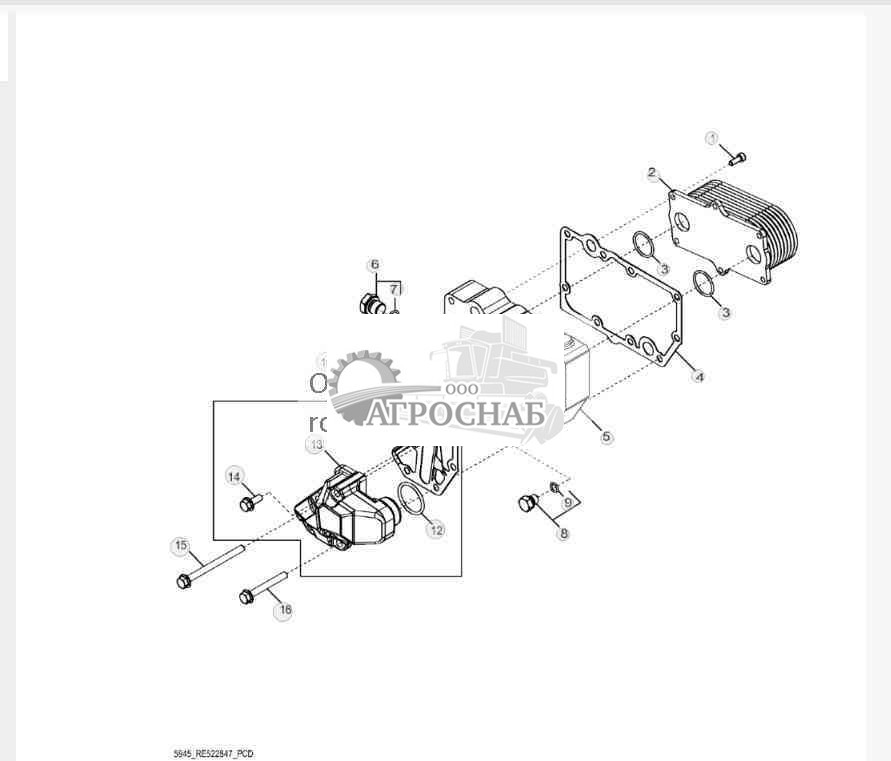

5945 Маслоохладитель - ST21560

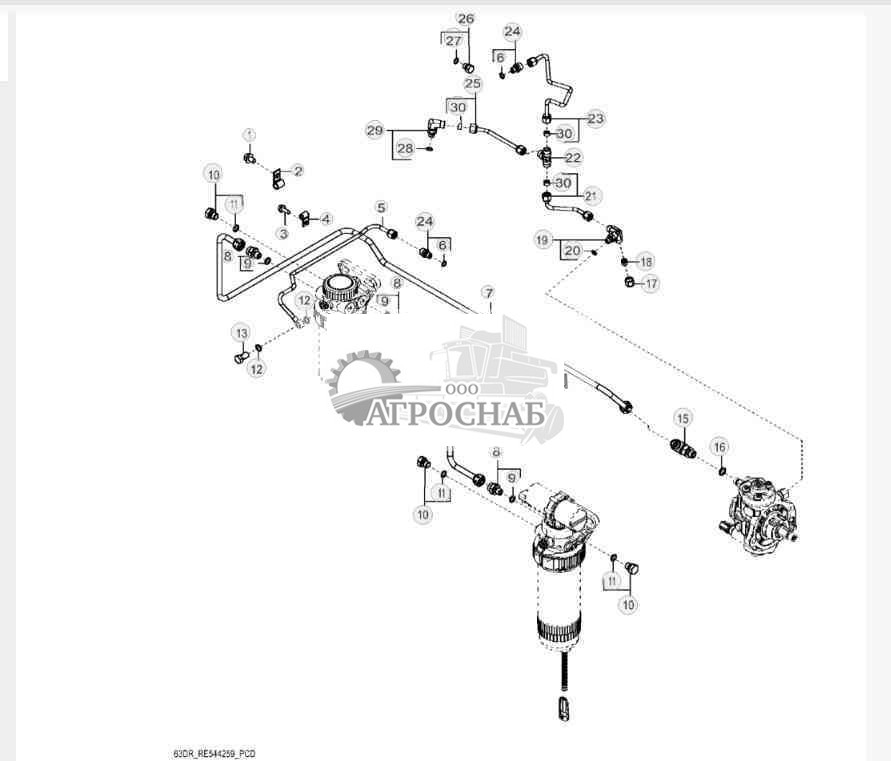

63DR Топливопроводы, низкое давление - ST163308

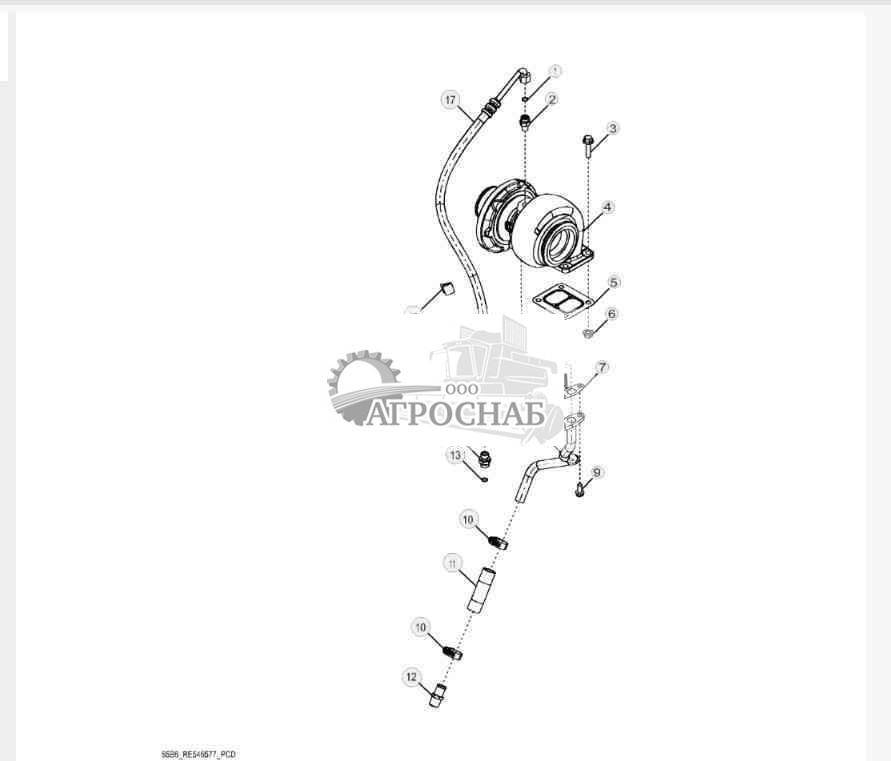

65B6 Турбонагнетатель Трубопроводы - ST163304

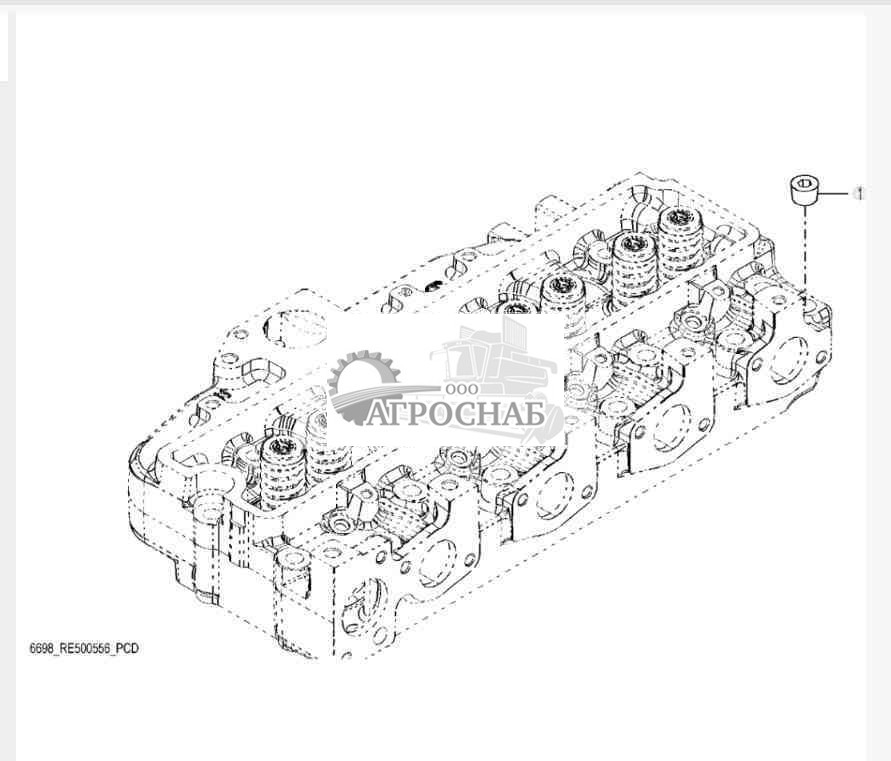

6698 Заглушка термодатчика - ST628077

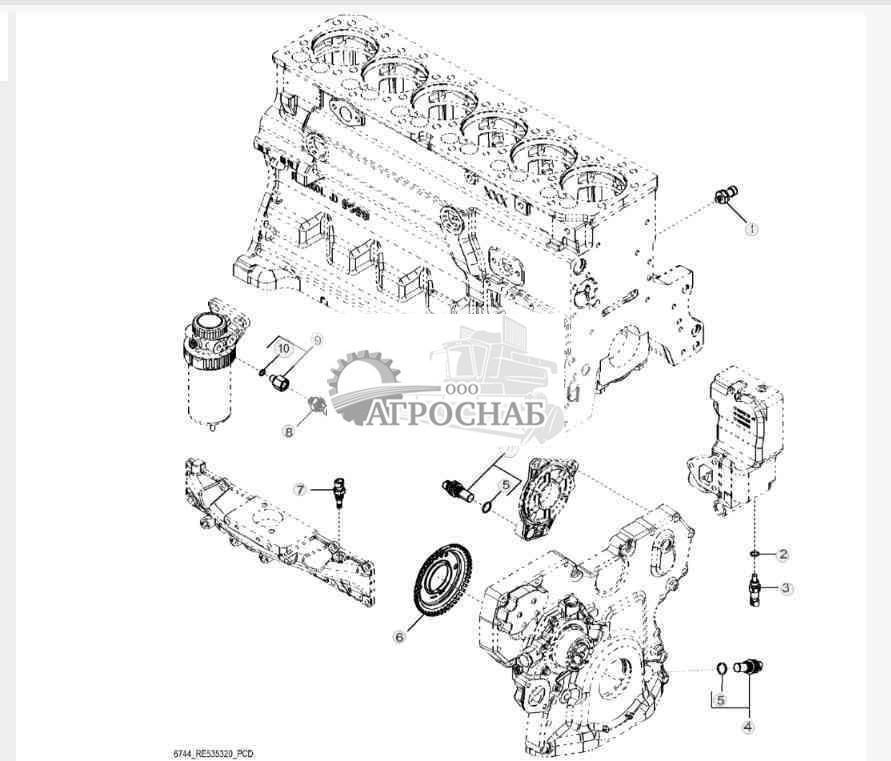

6744 Датчики двигателя - ST30438
7423 Монтажный кронштейн кондиц. воздуха - ST77209

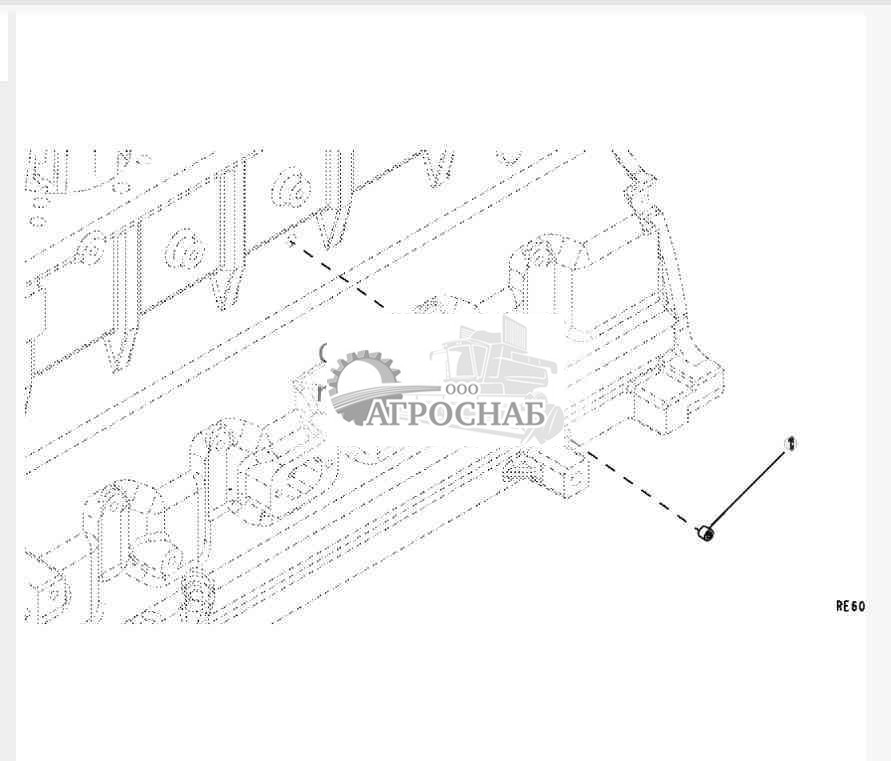

7699 Реле давления масла — заглушка - ST37741

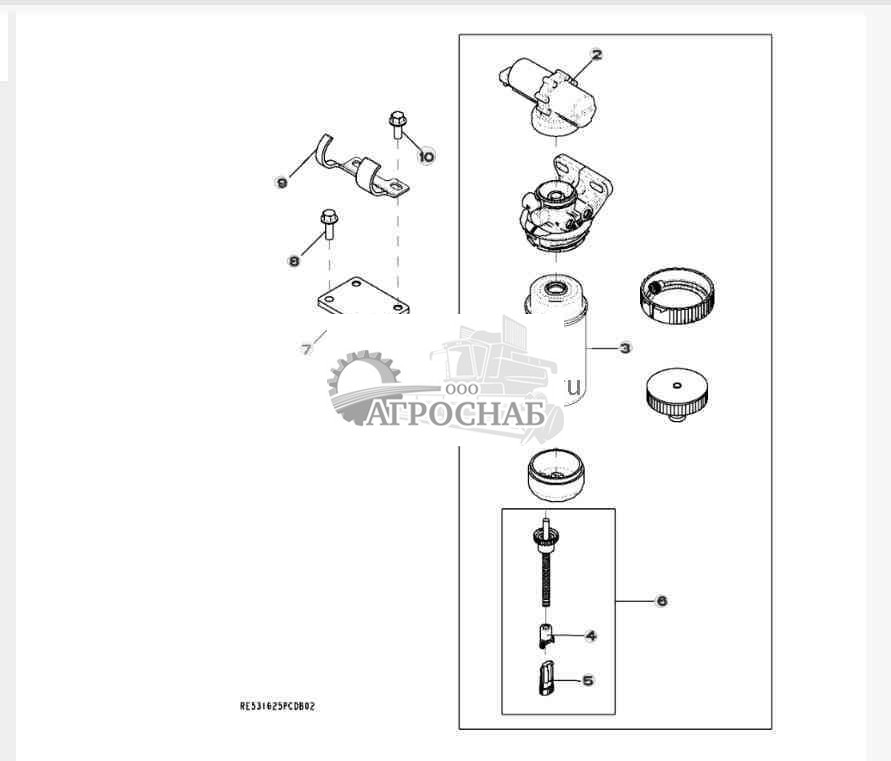

8188 Водоотделитель электронный топливный насос - ST77212

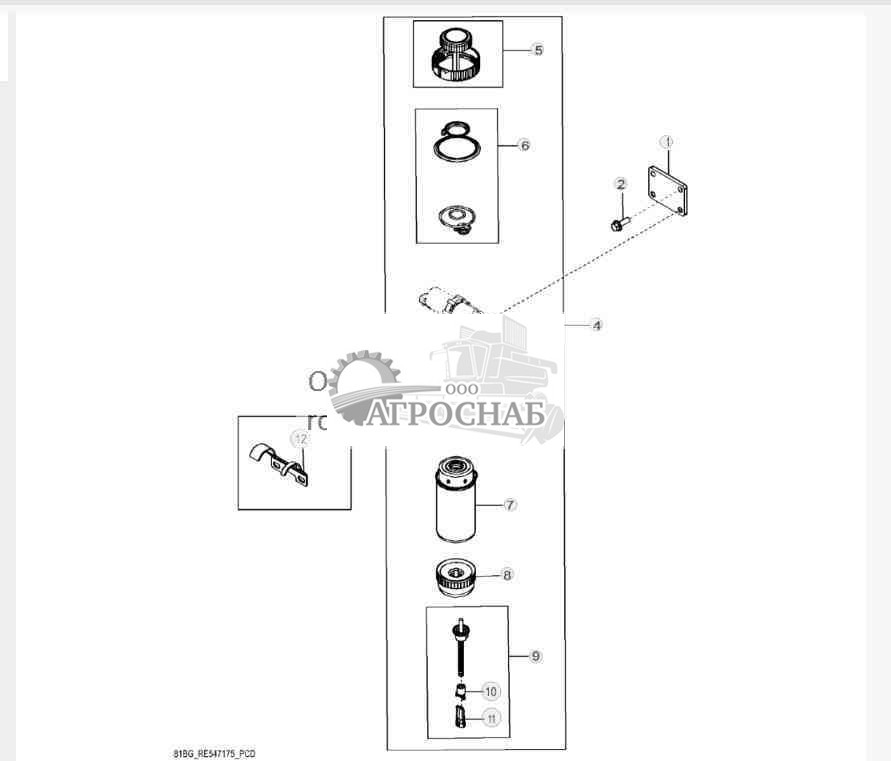

81BG Топл. фильтр грубой очистки - ST348283
84CK Кронштейны жгута проводов двигателя - ST163306
8717 Устройство натяжения ремня - ST289593

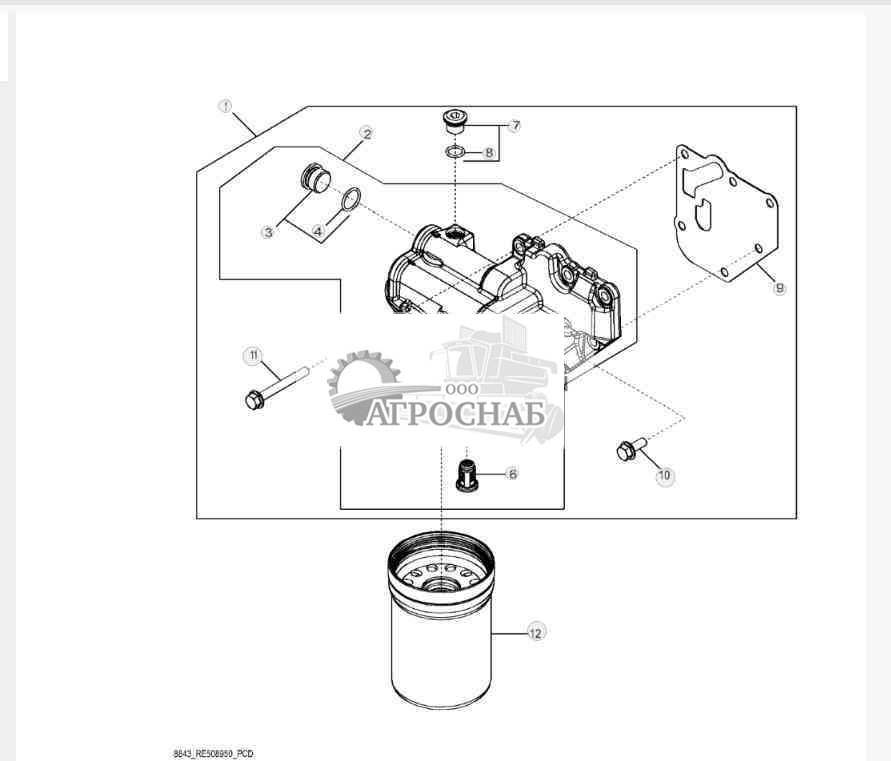

8843 Фильтр моторного масла - ST85621

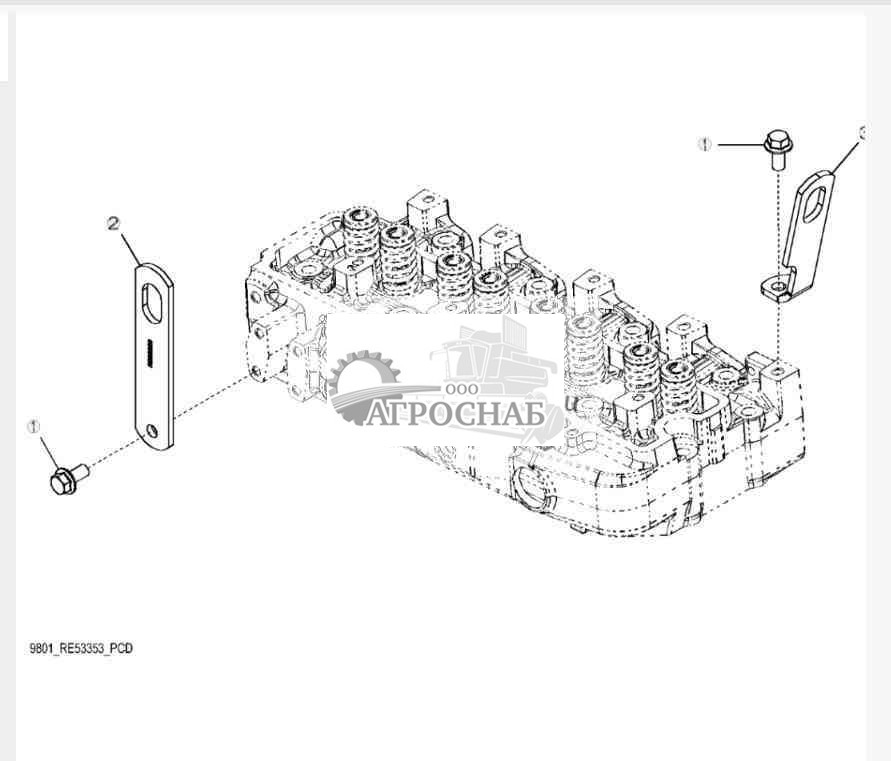

9801 Подъемные ремни - ST396965
9901 Укороченный блок в сборе - ST150466
9901 Запасной двигатель - ST163354

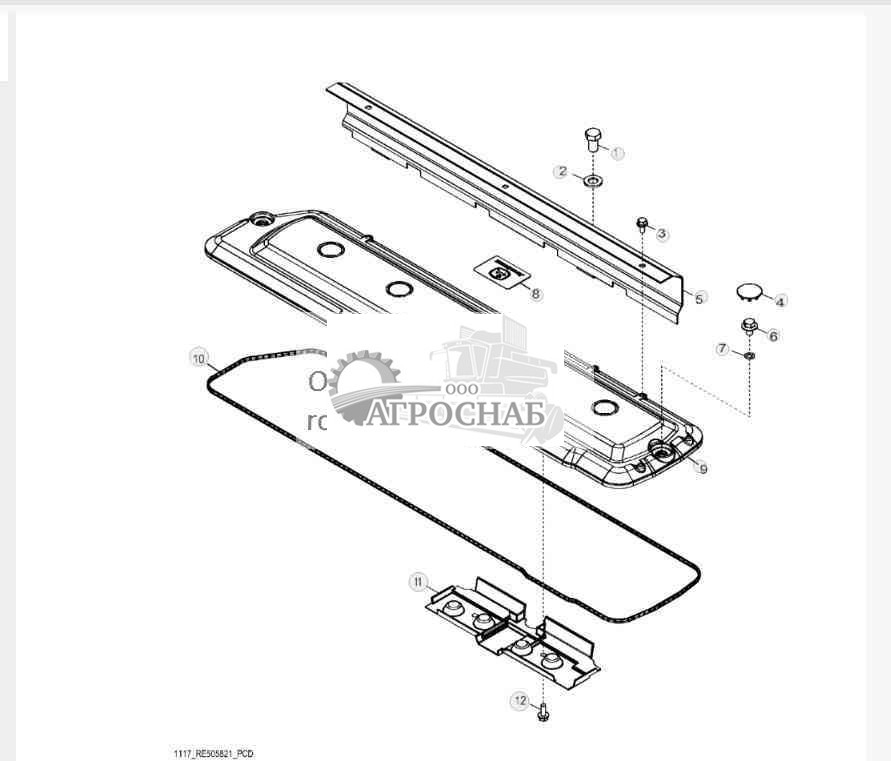

1117 Крышка клапана - ST812351
![1117 Крышка клапана]( "Джон Дир 648H 1117 Крышка клапана")
1 - Винт с головкой 19M7386 Количество:2 Примечание:M12 X 20
2 - Шайба 24M7047 Количество:2 Примечание:13 X 24 X 2.500 mm
3 - Винт 19M7774 Количество:3 Примечание:M6 X 12
4 - Заглушка H23125 Количество:7
5 - Теплозащитный экран R516174
6 - Винт с головкой R516181 Количество:7 Примечание:USE WITH R504630
6 - Винт R521390 Количество:7 Примечание:USE WITH R522198
7 - Уплотнительное кольцо R516158 Количество:7 Примечание:USE WITH R504630
7 - Уплотнительное кольцо R123575 Количество:7 Примечание:USE WITH R522198
8 - Эмблема R521401 Примечание:SUB FOR R516138
9 - Крышка клапана R522198 Примечание:SUB FOR R504630
10 - Прокладка R524497 Примечание:SUB FOR R504882 Посмотреть аналогичные детали
11 - Отражательная пластина R515555
12 - Винт 19M7775 Количество:2 Примечание:M6 X 16
Наверх

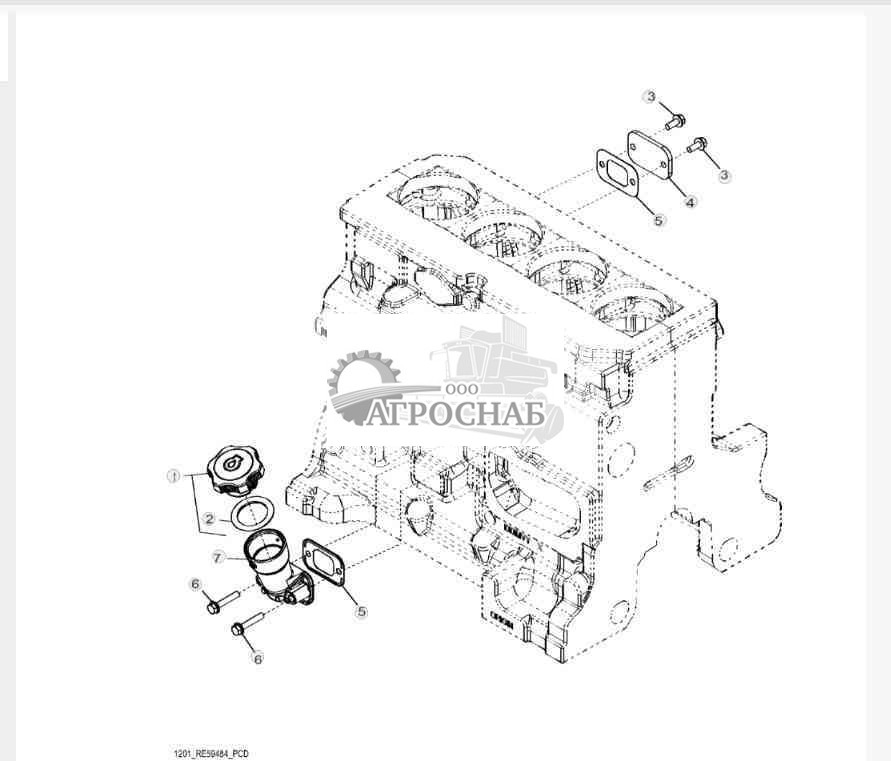

1201 Маслоналивная горловина - ST71883
![1201 Маслоналивная горловина]( "Джон Дир 648H 1201 Маслоналивная горловина")
1 - Крышка заливной горловины RE535560 Примечание:SUB FOR RE500005 Посмотреть аналогичные детали
2 - Упаковка R502902 Примечание:ID = 44 mm
3 - Винт RE67238 Количество:2 Примечание:(Резьба с предварительно нанесенным герметиком)
4 - Крышка R116296
5 - Прокладка R136495 Количество:2
6 - Винт RE67239 Количество:2 Примечание:(Резьба с предварительно нанесенным герметиком)
7 - Наливная горловина RE501377
Наверх

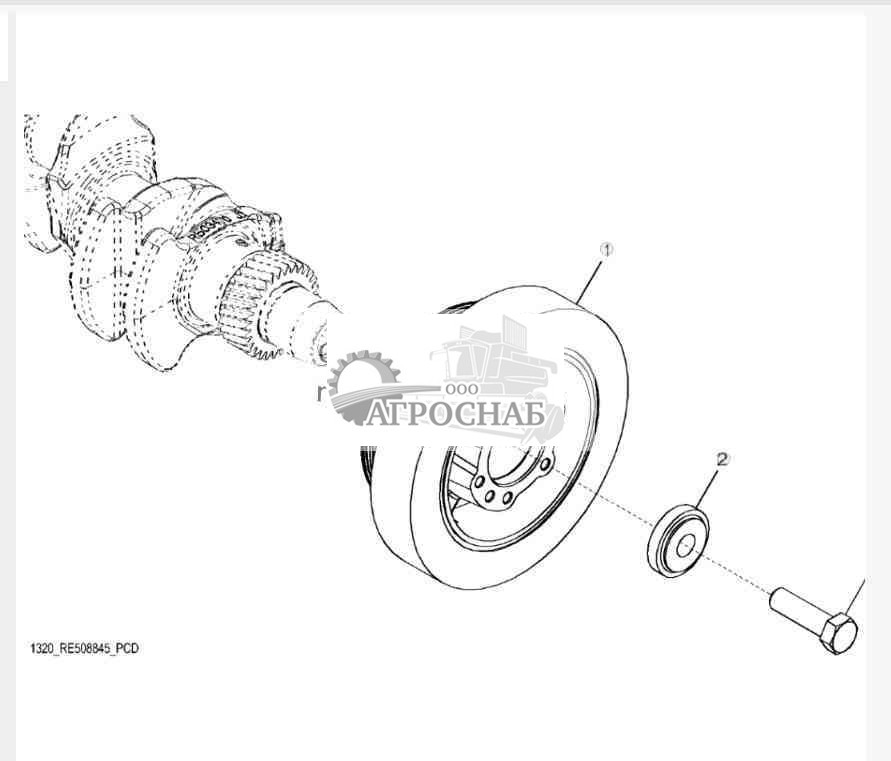

1320 Шкив коленчатого вала - ST163408
![1320 Шкив коленчатого вала]( "Джон Дир 648H 1320 Шкив коленчатого вала")
1 - Шкив RE508578
2 - Втулка R517237
3 - Винт с головкой R516648
Наверх

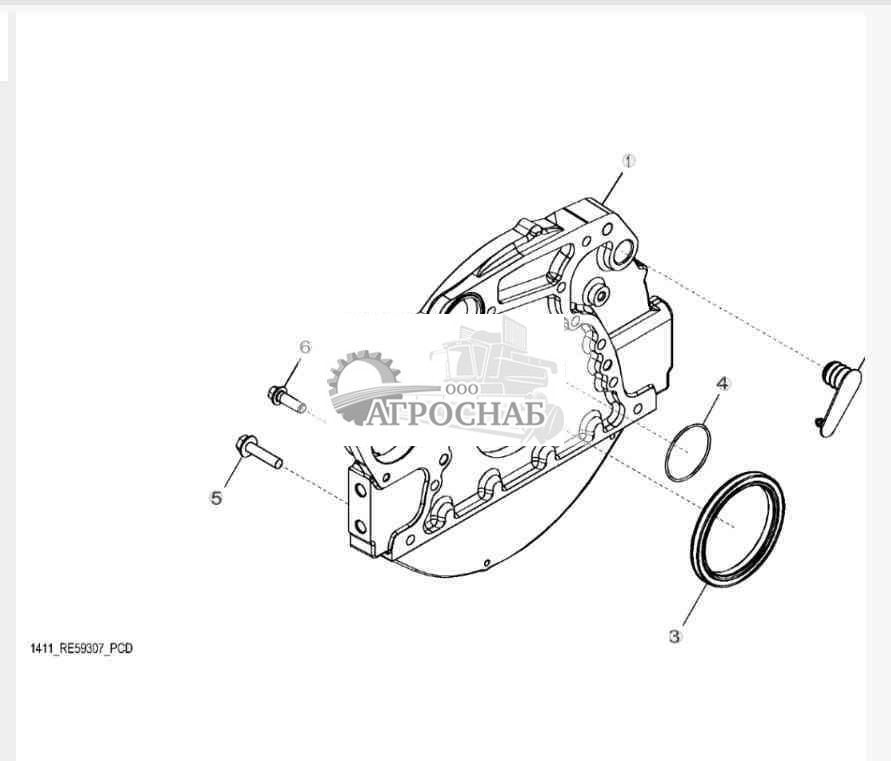

1411 Корпус маховика - ST629265
![1411 Корпус маховика]( "Джон Дир 648H 1411 Корпус маховика")
1 - Корпус R503455 Примечание:USE WITH R61467; SUB FOR R501078
2 - Заглушка R131768
3 - Сальник DZ111672 Примечание:Заднее масляное уплотнение, SUB FOR APPL RE524227 OR RE44574 OR RE35885 OR RE537070
4 - Уплотнительное кольцо R61467
5 - Винт 19M8306 Количество:2 Примечание:M12 X 50
6 - Болт R135918 Количество: 10
Наверх

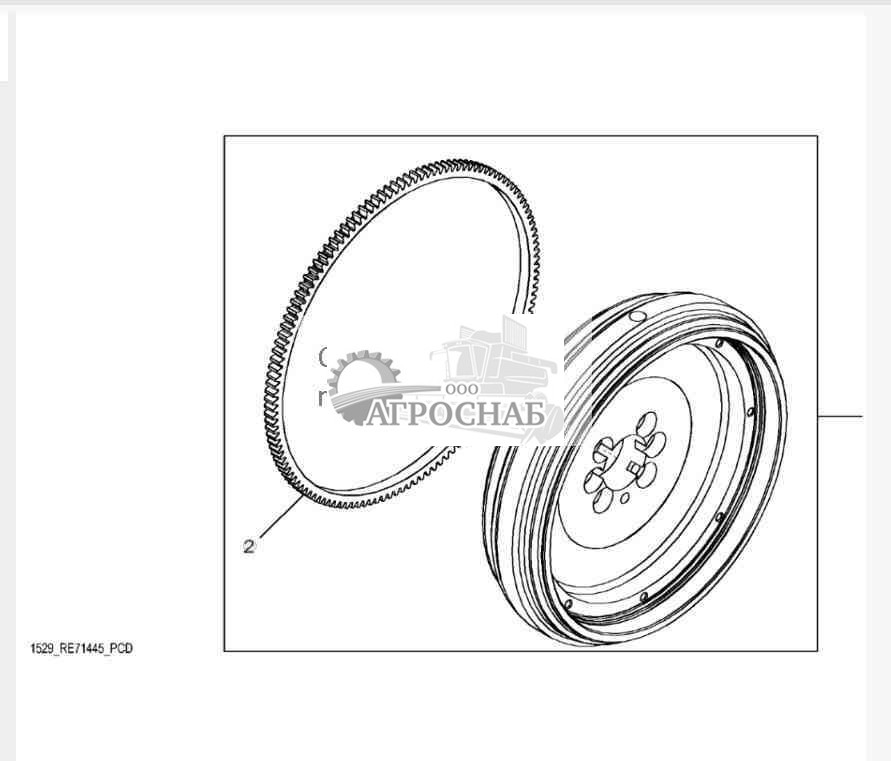

1529 Маховик - ST85575
![1529 Маховик]( "Джон Дир 648H 1529 Маховик")
1 - Маховик RE503341
2 - Зубчатый венец R28811 Примечание:Z = 129 Посмотреть аналогичные детали
Наверх

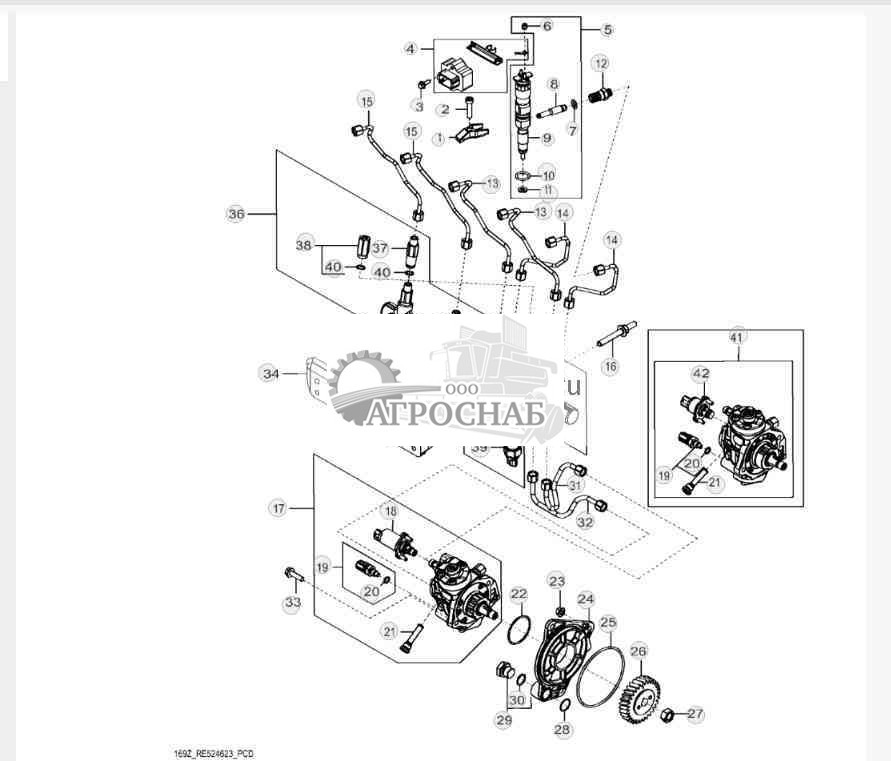

169Z Система впрыска топлива - ST34770
![169Z Система впрыска топлива]( "Джон Дир 648H 169Z Система впрыска топлива")
1 - Скоба R522417 Количество:6 Примечание:SUB FOR R518345
2 - Винт с шайбой RE528096 Количество:6 Примечание:USE WITH R522417
2 - Винт с головкой R504781 Количество:6 Примечание:USE WITH R518345
3 - Винт 19M7775 Количество:2 Примечание:M6 X 16
4 - Жгут проводов RE509093
5 - Комплект сопел DZ100217 Примечание:SUB FOR RE546781 OR RE524382
5 - Впрыск. форсунка восст. SE501926 Примечание:REMAN FOR RE546781 OR RE524382
6 - Гайка R134920 2
7 - Уплотнительное кольцо R65397 Количество:6
8 - Труба RE522594 Количество:6 Примечание:LGTH = 61 mm
9 - Впрыскивающие форсунки ....... Количество:6
Примечание:TYPE 70 - 1200 cc, ORDER DZ100217
10 - Уплотнительное кольцо R505452 Количество:6
11 - Шайба R131051 Количество:6 Примечание:SUB FOR APPL R515535
12 - Фитинг R515044 Количество:6 Примечание:M16 X 1.5 X M14 X 1.5, ALSO ORDER R65397
13 - Топливопровод DZ104957 Количество:2 Примечание:Цилиндры 3 и 4, SUB FOR RE507540
14 - Топливопровод DZ104958 Количество:2 Примечание:Цилиндры 1 и 2, SUB FOR RE507539
15 - Топливопровод DZ104959 Количество:2 Примечание:Цилиндры 5 и 6, SUB FOR RE523249
16 - Шпилька R529168 Количество:3 Примечание:M10; LGTH = 90 mm, SUB FOR R521159
17 - Нагнетат. топливный насос RE507959
17 - Нагн. топл. насос восст. SE501915 Примечание:REMAN FOR RE507959
18 - Контрольный клапан DZ111135 Примечание:USE WITH RE507959; SUB FOR RE530337
19 - Датчик температ. топлива RE516336 Количество:2
20 - Уплотнительное кольцо R524234 Количество:2
21 - Сито RE516999 Количество:2
22 - Уплотнительное кольцо R516125
23 - Фланцевая гайка 14M7298 Количество:3 Примечание:M8
24 - Фитинг переходника R504577
25 - Уплотнительное кольцо R55453
26 - Передача R502541 Примечание:Z = 30
27 - Гайка R91360
28 - Уплотнительное кольцо R116031
29 - Фитинг RE517370
30 - Уплотнительное кольцо 51M7044 Примечание:17.300 X 2.200 mm
31 - Топливопровод DZ104988 Примечание:SUB FOR RE544262 OR RE527054
32 - Топливопровод DZ104989 Примечание:SUB FOR RE527055; RE544263 OR RE507538
33 - Винт 19M7868 Количество:2 Примечание:M8 X 30
34 - Кронштейн R521530
35 - Винт 19M7785 Количество:2 Примечание:M10 X 25
36 - Магистраль RE522596 Примечание:SUB FOR RE520928
37 - Ограничитель RE515636 Количество:6 Примечание:USE WITH R515454
38 - Редукционный клапан RE516335 Примечание:INCLUDES R515454
39 - Датчик RE520930 Примечание:Датчик давления топлива в рампе
40 - Прокладка R515454 Количество:7
41 - Нагнетат. топливный насос RE527528 Примечание:ORDER RE507959
41 - Нагн. топл. насос восст. SE501916 Примечание:REMAN FOR RE527528; ORDER SE501915
42 - Контрольный клапан DZ111137 Примечание:USE WITH RE527528; SUB FOR RE534109, RE532250 OR RE560091
Наверх

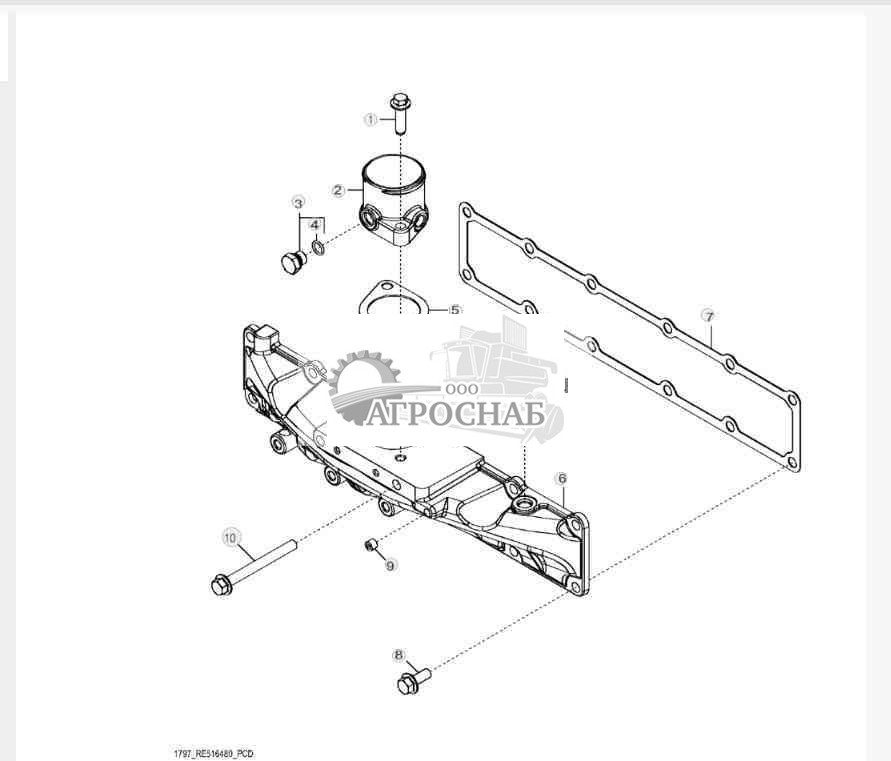

1797 Воздухозаборник - ST72082
![1797 Воздухозаборник]( "Джон Дир 648H 1797 Воздухозаборник")
1 - Винт R500394 Количество:2
2 - Система забора воздуха R532018 Примечание:SUB FOR R505166
3 - Заглушка фитинга RE46684 Количество:2
4 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
5 - Прокладка R81275
6 - Крышка R515029
7 - Прокладка R515030
8 - Винт 19M7785 Количество: 10 Примечание:M10 X 25
9 - Трубная заглушка RE71255
10 - Винт 19M7812 Количество:2 Примечание:M10 X 100
Наверх
1981 Масляный поддон - ST3081
![1981 Масляный поддон]( "Джон Дир 648H 1981 Масляный поддон")
1 - Пробка сливного отверстия RE46687 Количество:2
2 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
3 - Винт 19M7867 Количество:26 Примечание:M8 X 25
4 - Масляный поддон R502969
5 - Винт 19M7799 Количество:4 Примечание:M8 X 45
6 - Сливной клапан RE507952
7 - Заглушка фитинга RE46685
8 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
9 - Винт 19M7868 Количество:6 Примечание:M8 X 30
10 - Прокладка R521498
11 - Впуск масляного насоса RE69568
12 - Уплотнительное кольцо R61871
13 - Винт 19M10075 Количество:2 Примечание:M8 X 110
14 - Прокладка R123354 Примечание:ORDER R521498
Наверх

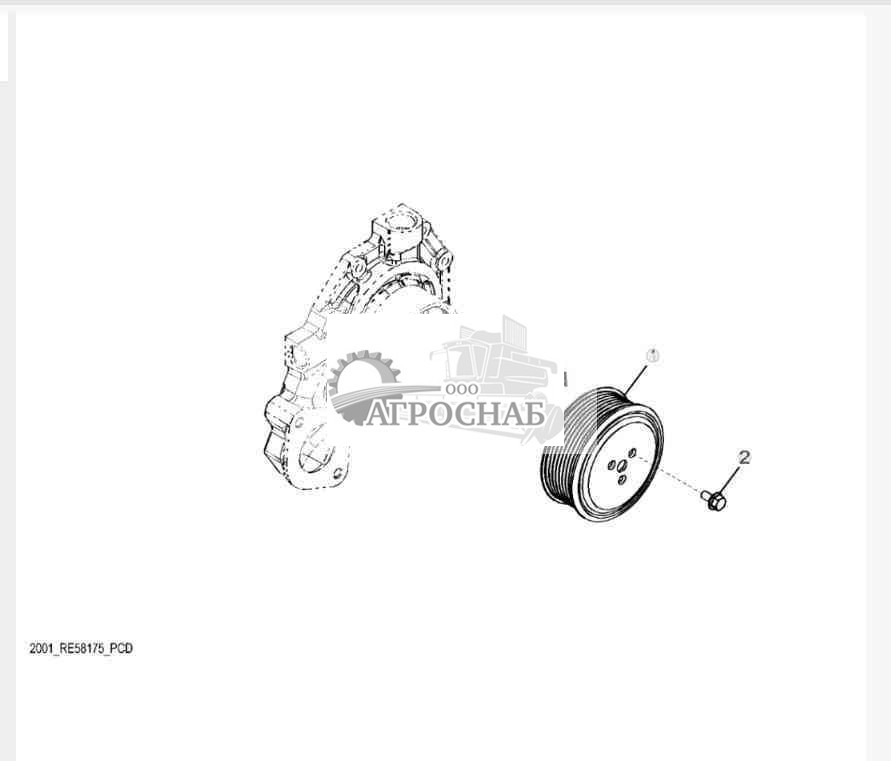

2001 Шкив водяного насоса - ST35375
![2001 Шкив водяного насоса]( "Джон Дир 648H 2001 Шкив водяного насоса")
1 - Шкив R115250
2 - Винт 19M7774 Количество:3 Примечание:M6 X 12
Наверх

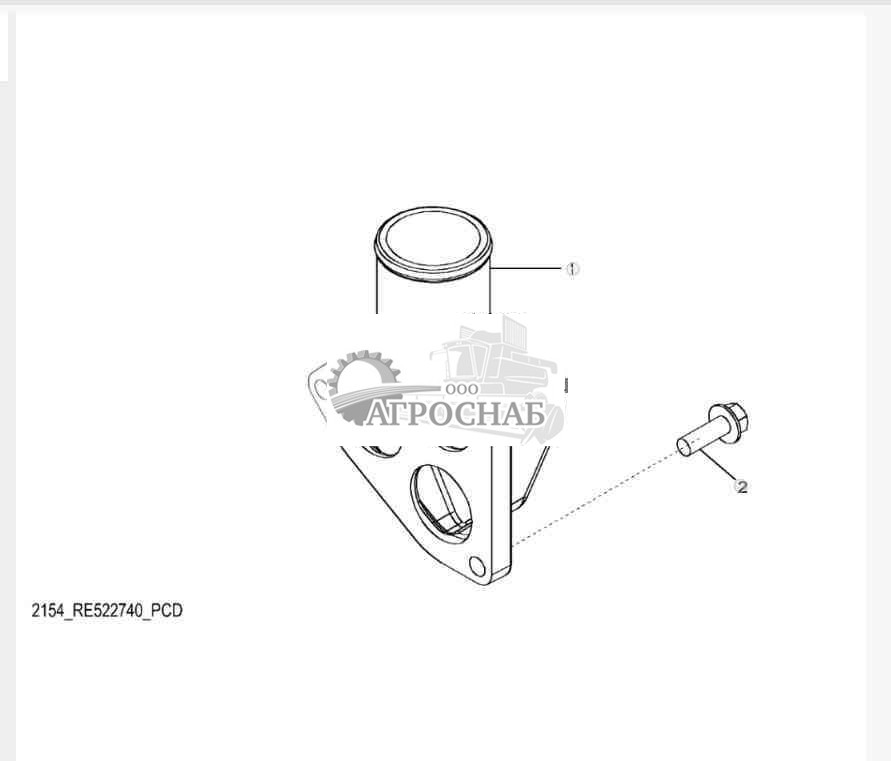

2154 Крышка термостата - ST275027
![2154 Крышка термостата]( "Джон Дир 648H 2154 Крышка термостата")
1 - Крышка R519491
2 - Винт 19M7786 Количество:3 Примечание:M10 X 30
Наверх

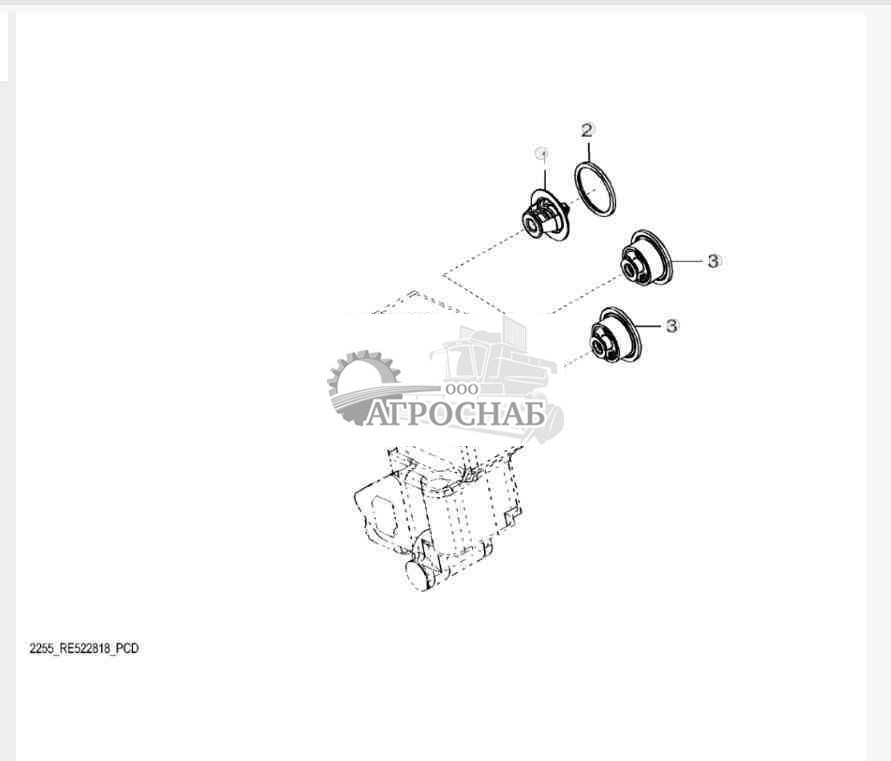

2255 Термостат - ST71894
![2255 Термостат]( "Джон Дир 648H 2255 Термостат")
1 - Термостат RE33705 Примечание:SUB FOR APPL RE528652; USE WITH R521548 Посмотреть аналогичные детали
2 - Сальник R521548 Примечание:USE WITH RE33705
3 - Термостат RE538289 Количество:2 Примечание:SUB FOR RE538806
Наверх

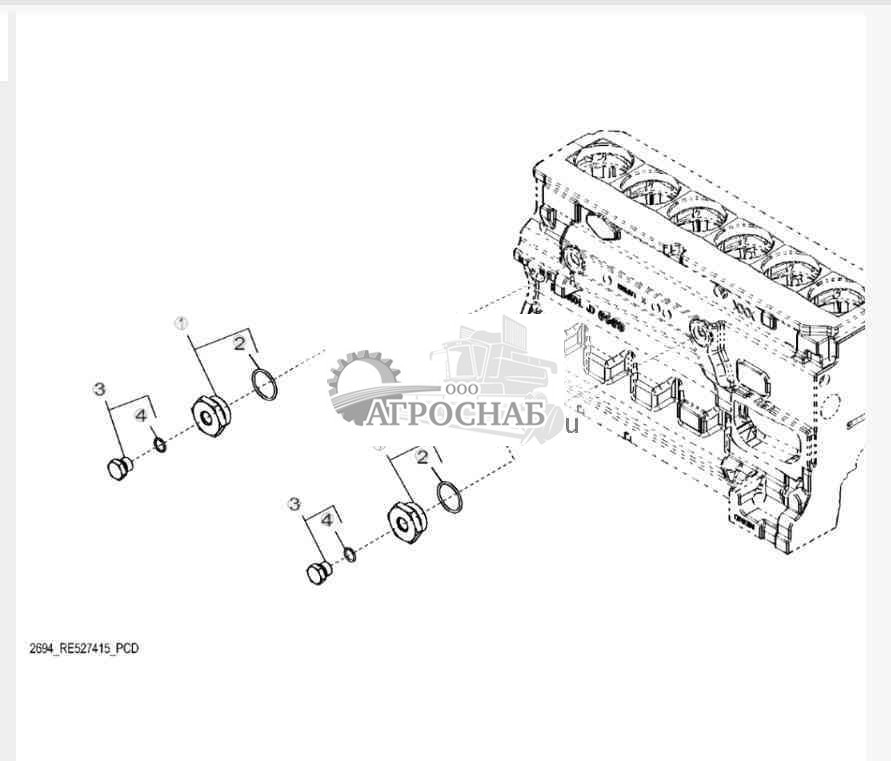

2694 Фитинги нагревателя охлаждающей жидкости двигателя - ST85583
![2694 Фитинги нагревателя охлаждающей жидкости двигателя]( "Джон Дир 648H 2694 Фитинги нагревателя охлаждающей жидкости двигателя")
1 - Заглушка RE565310 Количество:2 Примечание:SUB FOR R123616
2 - Уплотнительное кольцо U13639 Количество:2
3 - Заглушка фитинга RE46685 Количество:2
4 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
Наверх
28AR Выхлопной коллектор - ST30408
![28AR Выхлопной коллектор]( "Джон Дир 648H 28AR Выхлопной коллектор")
1 - Выпускной коллектор DZ107752 Примечание:SUB FOR R527625; MARKED DZ107751
2 - Шпилька DZ10229 2 Примечание:SUB FOR R530022
3 - Распорная втулка R535122 2 Примечание:SUB FOR R73783
4 - Фланцевая гайка R539762 2
5 - Прокладка R519488 Количество:6 Посмотреть аналогичные детали
Наверх

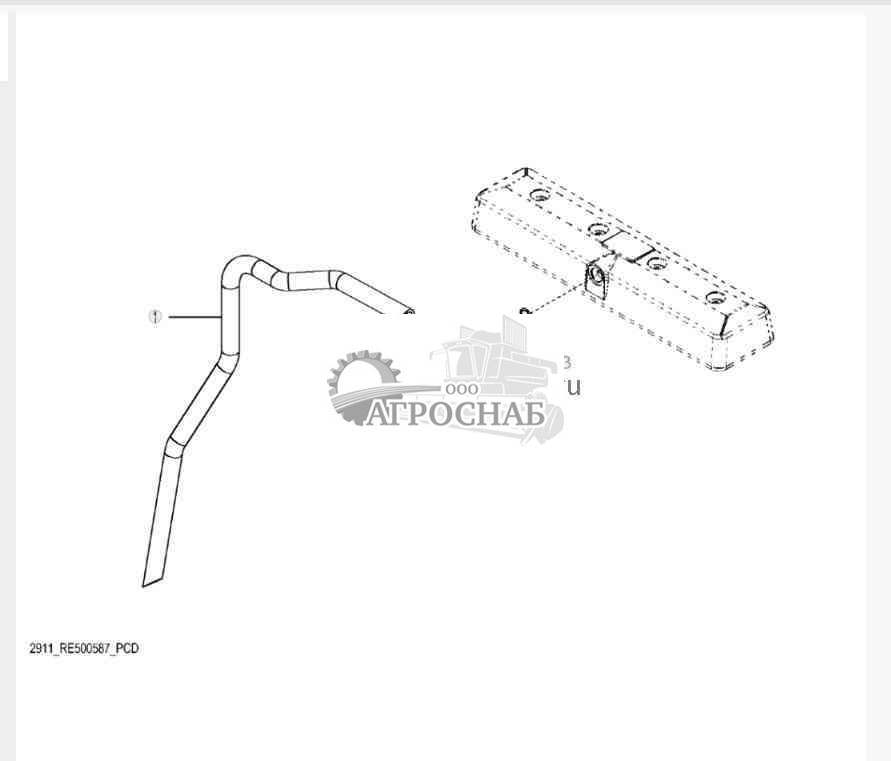

2911 Система вентиляции - ST74370
![2911 Система вентиляции]( "Джон Дир 648H 2911 Система вентиляции")
1 - Шланг ....... Примечание:CTL 914.5 mm, MF TY24401
2 - Коленчатый патрубок R120467
3 - Уплотнительное кольцо R72328
Наверх
3058 Пусковой двигатель - ST85587
![3058 Пусковой двигатель]( "Джон Дир 648H 3058 Пусковой двигатель")
1 - Комплект стартера двигат. RE506079
1 - Мотор стартера восст. SE501872 Примечание:REMAN FOR RE506079
1 - Переключатель RE70680 Примечание:Не показано
2 - Уплотнительное кольцо R135510
3 - Уплотнительное кольцо R135509
4 - Винт с шайбой RE71256
5 - Муфта RE70487
6 - Комплект стартера двигат. RE70756
7 - Метка T146102
7 - Предупредительные знаки T146106 Примечание:Испанский
7 - Предупредительные знаки T146104 Примечание:Французский
7 - Предупредительные знаки T146515 Примечание:Немецкий
7 - Предупредительные знаки T146516 Примечание:Итальянский
8 - Шпилька R503419
9 - Винт 19M7786 Количество:2 Примечание:M10 X 30
10 - Обвязной хомут R96703
11 - Крышка R135660
Наверх
35EM Топливный фильтр тонкой очистки - ST20771
![35EM Топливный фильтр тонкой очистки]( "Джон Дир 648H 35EM Топливный фильтр тонкой очистки")
1 - Фильтр RE525802
2 - Винт 19M7784 Количество:4 Примечание:M10 X 20
3 - Кронштейн R516437
4 - Комплект фильтра RE526834
5 - Комплект уплотн. колец RE516512
6 - Комплект уплотнений RE516553
7 - Фильтрующий элемент RE522878
8 - Комплект клапанов RE60854
Наверх

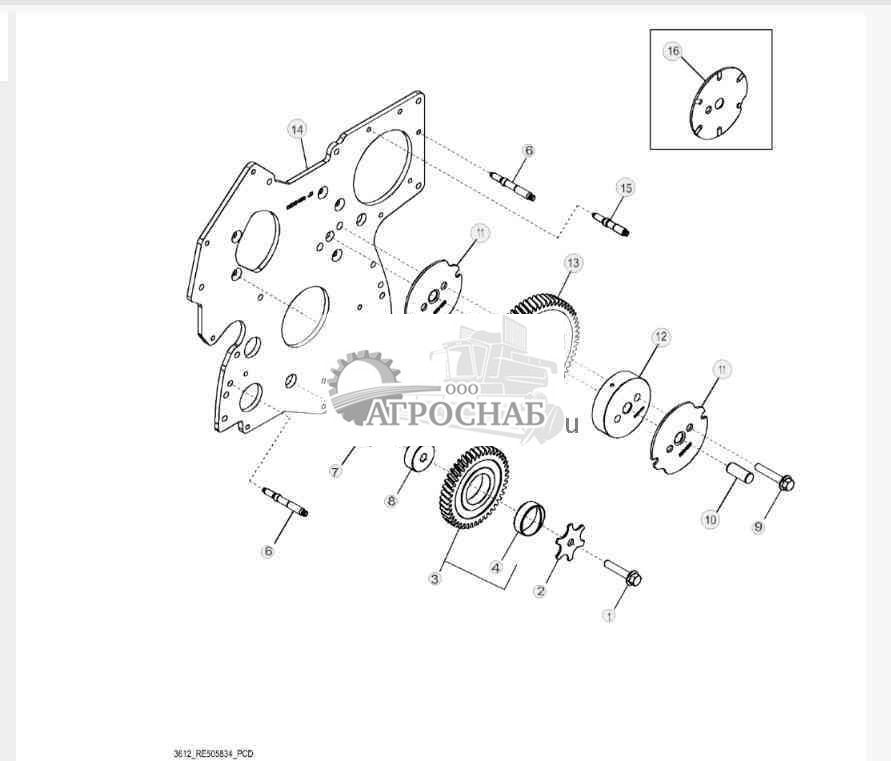

3612 Передняя пластина - ST35333
![3612 Передняя пластина]( "Джон Дир 648H 3612 Передняя пластина")
1 - Винт 19M8966 Примечание:M10 X 50, SUB FOR APPL 19M7807
2 - Упорная шайба R131283
3 - Передача RE56369 Примечание:Z = 43, Нижняя промежуточная шестерня
4 - Втулка R114193
5 - Винт R136475 Количество:5
6 - Шпилька R520139 Количество:7 Примечание:SUB FOR APPL R123584
7 - Упорная шайба R101225
8 - Ось R114194
9 - Винт 19M10876 Количество:2 Примечание:M10 X 55, SUB FOR APPL 19M8844
10 - Установочный штифт R515408
11 - Упорная шайба R534219 Количество:2
12 - Ось R534218 Примечание:SUB FOR APPL R504843
13 - Передача RE508489 Примечание:Z = 60, Верхнее натяжное колесо
14 - Пластина DZ112420 Примечание:SUB FOR R537771 OR R504576
15 - Шпилька R134518 Количество:2
16 - Упорная шайба R515494 Количество:2 Примечание:ORDER R534219
Наверх
3799 Крышка перекач. топл. насоса - ST151775
![3799 Крышка перекач. топл. насоса]( "Джон Дир 648H 3799 Крышка перекач. топл. насоса")
1 - Винт с головкой RE66334 Количество:2 Примечание:(Резьба с предварительно нанесенным герметиком)
2 - Крышка R123396
Наверх
3926 Корпус термостата - ST30416
![3926 Корпус термостата]( "Джон Дир 648H 3926 Корпус термостата")
1 - Корпус R524482 Примечание:MARKED R522776
2 - Пробка сливного отверстия RE52242
3 - Уплотнительное кольцо 51M7042 Примечание:13.300 X 2.200 mm
4 - Фитинг RE46686
5 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
6 - Заглушка фитинга RE46684 Количество:3
7 - Уплотнительное кольцо 51M7041 Количество:3 Примечание:11.300 X 2.200 mm
8 - Уплотнительное кольцо R63185 Количество:4
9 - Труба RE516026
10 - Труба RE523250
11 - Винт 19M7785 Количество:3 Примечание:M10 X 25
12 - Коллектор R504754
13 - Прокладка R505480 Количество:2
14 - Скоба R128415 Количество:2
15 - Труба R519025
16 - Труба R519517
17 - Прокладка R505479
18 - Коллектор R519737
19 - Винт 19M8528 Примечание:M10 X 55
20 - Сальник R123226 Количество:2
21 - Винт 19M7786 Примечание:M10 X 30
22 - Винт 19M7810 Количество:2 Примечание:M10 X 80
Наверх
4035 Щуп для измерения уровня масла - ST304059
![4035 Щуп для измерения уровня масла]( "Джон Дир 648H 4035 Щуп для измерения уровня масла")
1 - Заглушка R502725 Примечание:LH
2 - Трубка щупа DZ114920 Примечание:R, USE WITH DZ114919
3 - Щуп ....... Примечание:R
4 - Уплотнительное кольцо T44604 Количество:2
5 - Щуп RE69243
6 - Трубка щупа R502498 Примечание:USE WITH RE69243
Наверх
4436 Крышка распределительных шестерен и водяной насос - ST133912
![4436 Крышка распределительных шестерен и водяной насос]( "Джон Дир 648H 4436 Крышка распределительных шестерен и водяной насос")
1 - Комплект крышек DZ10386 Примечание:SUB FOR RE526615 OR RE546920 OR RE523284
2 - Уплотнительное кольцо R504734
3 - Вкладыш RE508566
4 - Прокладка R123417 Посмотреть аналогичные детали
5 - Водяной насос RE546918 Примечание:MARKED R532564; SUB FOR RE523169; ALSO ORDER R123417 Посмотреть аналогичные детали
5 - Водяной насос восст. SE501227 Примечание:REMAN FOR RE546918 OR RE523169 Посмотреть аналогичные детали
6 - Сальник R123226 Количество:2
7 - Заглушка фитинга RE46685
8 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
9 - Пружинное кольцо A364R
10 - Кольцо R71228
11 - Винт 19M7796 Количество:5 Примечание:M6 X 30
12 - Винт 19M7797 Количество:3 Примечание:M6 X 40
13 - Винт 19M7801 Количество:3 Примечание:M8 X 60
14 - Сальник DZ111671 Примечание:SUB FOR RE537071 OR RE538097 OR RE505515 OR RE516340
15 - Фитинг RE517370
16 - Уплотнительное кольцо 51M7044 Примечание:17.300 X 2.200 mm
17 - Пробка сливного отверстия RE46687
18 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
19 - Фланцевая гайка 14M7296 Количество:9 Примечание:M10
20 - Винт 19M7800 Количество:5 Примечание:M8 X 50
21 - Винт с головкой 19M8488 Количество:4 Примечание:M10 X 45
22 - Шайба 24M7096 Количество:4 Примечание:10.500 X 18 X 1.600 mm
23 - Опора R516557
24 - Винт 19M7867 Примечание:M8 X 25
25 - Прокладка R545884 Примечание:SUB FOR R526945 OR R523185 OR R519656
26 - Крышка ...... Примечание:MARKED DZ104972; ORDER DZ10386
Наверх
4633 Блок цилиндров - ST74383
![4633 Блок цилиндров]( "Джон Дир 648H 4633 Блок цилиндров")
1 - Блок цилиндра ....... Примечание:MARKED R504850; ORDER RE528638
1 - Узел короткого блока RE528638 Примечание:Компоненты представлены на отдельных страницах
2 - Заглушка R116466
3 - Трубная заглушка RE71255 Примечание:SUB FOR R104592 AND RE42713
4 - Установочный штифт B153R Количество:2
5 - Втулка R119874
6 - Выпускной клапан RE505501 Примечание:Регулировка давления масла
7 - Пружина сжатия R131425
8 - Клапан R121043 Примечание:Байпас
9 - Пружина R111137
10 - Уплотнительное кольцо R97185
11 - Шар D2361R
12 - Трубная заглушка 15H695 Примечание:3/8"
13 - Крышка подшипника R536082 Количество:6
14 - Винт с головкой R528387 4 Примечание:LGTH = 92 mm, USE WITH R515365 AND R515366
14 - Винт с головкой R535005 4 Примечание:LGTH = 98 mm, USE WITH R536082 AND R535004
15 - Крышка подшипника R535004
16 - Фитинг RE508185 Количество:2
17 - Уплотнительное кольцо U13639
18 - Установочный штифт R48685 Количество:4 Примечание:SUB FOR A120R
19 - Заглушка T18891 Количество:2 Примечание:OD = 16 mm
20 - Трубная заглушка 15H584 Примечание:1/2"
21 - Жиклер R131182 Количество:6 Примечание:Охлаждение поршня
22 - Трубная заглушка RE507807
23 - Крышка подшипника R515365 Количество:6
24 - Крышка подшипника R515366
Наверх
4712 Коленчатый вал и подшипники - ST816629
![4712 Коленчатый вал и подшипники]( "Джон Дир 648H 4712 Коленчатый вал и подшипники")
1 - Коленвал RE505921 Примечание:MARKED R503470; ALSO ORDER RE537070 AND RE537071
1 - Коленчатый вал восст. SE501655 Примечание:With Bearings, REMAN FOR RE505921
2 - Шпонка вала R505609 Примечание:LGTH = 18.5 mm
3 - Передача R120631 Примечание:Z = 30
4 - Установочный штифт R48685 Примечание:SUB FOR A120R
5 - Болт R135918 Количество:6
6 - Подшипниковый комплект RE65165 Количество:6 Примечание:STD, Комплект, R123561 AND R123562 Посмотреть аналогичные детали
6 - Подшипник RE65911 Примечание:US = 0.254 mm, Комплект, R130576 AND R130577 Посмотреть аналогичные детали
7 - Подшипниковый комплект RE65168 Примечание:STD, Комплект, R123564 AND R123563 Посмотреть аналогичные детали
7 - Упорный подшипник RE65912 Примечание:US = 0.254 mm, Комплект, R130574 AND R130575 Посмотреть аналогичные детали
Наверх
4905 Клапанный исполнительный механизм - ST274893
![4905 Клапанный исполнительный механизм]( "Джон Дир 648H 4905 Клапанный исполнительный механизм")
1 - Распредвал RE528950 Примечание:MARKED R518861
1 - Camshaft Remanufactured SE501812 Примечание:REMAN FOR RE528950
2 - Шпонка вала R133303
3 - Пластина R132518 Примечание:Упорный
4 - Винт 19M8999 Количество:2 Примечание:M8 X 25
5 - Следящий элемент кулачка DZ101670 2 Примечание:SUB FOR APPL R123565
6 - Толкатель DZ111102 2 Примечание:SUB FOR RE556544 OR RE547909 OR RE566623 OR R504209
7 - Клапанная перемычка R541677 2 Примечание:SUB FOR R502341
8 - Прокладка R524496 Примечание:SUB FOR R504882
9 - Корпус DZ107828 Примечание:Передатчик, MARKED DZ107829
10 - Уплотнительное кольцо R520867
11 - Заглушка 30M7004 Количество:2
12 - Колпачок RE523032 Примечание:MARKED R518810
13 - Шар R69281
14 - Винт 19M8966 Примечание:M10 X 50
15 - Ось клапанного коромысла RE516491 Примечание:INCLUDES (2) 30M7004
16 - Хомут R516140 Количество:5 Примечание:SUB FOR APPL R518811
17 - Винт R521458 Количество:7
18 - Винт RE539912 Примечание:M8 X 50, SUB FOR 19M9170
19 - Скоба R504631
20 - Шайба 24M7096 Количество:2 Примечание:10.500 X 18 X 1.600 mm
21 - Коромысло DZ102746 Количество:6 Примечание:Выпускной, MARKED DZ102821; SUB FOR RE504210
22 - Гайка 14M7148 2 Примечание:M10
23 - Пружина R505543 Количество:6
24 - Коромысло DZ102744 Количество:6 Примечание:Впуск, MARKED DZ102820; SUB FOR RE523023
25 - Ось клапанного коромысла RE533148 Примечание:ЗАКАЗЫВАЙТЕ ОТДЕЛЬНЫЕ ДЕТАЛИНе показаноКомплект, SUB FOR RE521605
Наверх
4836 Шатуны и поршни - ST3047
![4836 Шатуны и поршни]( "Джон Дир 648H 4836 Шатуны и поршни")
1 - Комплект поршня-гильзы RE530616 Количество:6 Примечание:PISTON MARKED RE515037 Посмотреть аналогичные детали
2 - Комплект уплотнений RE539558 Количество:6
3 - Комплект колец поршня RE530613 Посмотреть аналогичные детали
4 - Пружинное кольцо R54114 2
5 - Подшипник RE65908 Количество:6 Примечание:Стандартный размер, KIT, INCLUDES (2) R113698 Посмотреть аналогичные детали
5 - Подшипник RE65909 Количество:6 Примечание:0.254 mm UNDERSIZE, KIT, INCLUDES (2) R130578 Посмотреть аналогичные детали
6 - Соединительная тяга RE500608 Количество:6 Посмотреть аналогичные детали
6 - Соединит. тяга восст. SE501094 Примечание:REMAN FOR RE500608
7 - Втулка R114082 Посмотреть аналогичные детали
8 - Винт R501124 Количество:2 Посмотреть аналогичные детали
9 - Штифт поршня R502755 Количество:6 Примечание:OD = 41 mm; LGTH = 77 mm
10 - Уплотнительное кольцо R26121 Количество:6
11 - Уплотнительное кольцо R55453 Количество:6
Наверх
5024 Масляный насос двигателя - ST458807
![5024 Масляный насос двигателя]( "Джон Дир 648H 5024 Масляный насос двигателя")
1 - Масляный насос DZ100021 Примечание:MARKED R518878; SUB FOR RE521756
1 - Масляный насос восст. SE501813 Примечание:REMAN FOR RE521756 OR DZ100021 Посмотреть аналогичные детали
2 - Уплотнительное кольцо R97185
3 - Винт 19M8987 Количество:2 Примечание:M8 X 65, SUB FOR APPL 19M9355
4 - Передача R120638 Примечание:Z = 30
5 - Гайка 14M7066 Примечание:M12
6 - Масляная трубка R526838 Примечание:SUB FOR R518880
Наверх
5120 Головка блока цилиндров с клапанами - ST746468
![5120 Головка блока цилиндров с клапанами]( "Джон Дир 648H 5120 Головка блока цилиндров с клапанами")
1 - Головка блока цилиндров RE521639 Примечание:ORDER RE553421
1 - Голов. блока цил. восст. SE501583 Примечание:REMAN FOR RE521639
1 - Головка блока цилиндров RE553421 Примечание:MARKED R519581
2 - Стопор R534978 Количество:48 Примечание:SUB FOR R502371
3 - Колпачок R502367 Количество:24
4 - Гильза RE543935 Количество:6 Примечание:SUB FOR RE517435
5 - Комплект пружин RE531223 2
6 - Сальник RE526519 Количество:24
7 - Втулка R521544 Количество:2
8 - Уплотнительное кольцо R520867 Количество:7
9 - Трубная заглушка RE71255 Примечание:SUB FOR R104592 OR RE42713
10 - Вставка седла клапана RE518082 Количество:6 Примечание:Впуск
11 - Вставка седла клапана RE518083 Количество:6 Примечание:Выпускной
12 - Комплект клапанов RE518081 Количество:6 Примечание:ORDER RE557891 Посмотреть аналогичные детали
12 - Комплект клапанов RE557891 Количество:6 Примечание:Выпускной Посмотреть аналогичные детали
13 - Комплект клапанов RE557890 Количество:6 Примечание:Впуск Посмотреть аналогичные детали
14 - Заглушка CD16284 Количество:4
15 - Гильза R519582 Количество:6 Примечание:Выпускной коллектор
16 - Винт с головкой R534091 Количество:26 Примечание:SUB FOR R502511
17 - Прокл. гол. цил. двигат. R116516 Посмотреть аналогичные детали
Наверх
5728 Впуск водяного насоса - ST74392
![5728 Впуск водяного насоса]( "Джон Дир 648H 5728 Впуск водяного насоса")
1 - Уплотнительное кольцо R89944
2 - Коленчатый патрубок R522686 Примечание:MARKED R522686
3 - Винт 19M7867 Примечание:M8 X 25
4 - Винт 19M7802 Примечание:M8 X 65
5 - Уплотнительное кольцо U17409
6 - Пробка сливного отверстия R82718
Наверх
5945 Маслоохладитель - ST21560
![5945 Маслоохладитель]( "Джон Дир 648H 5945 Маслоохладитель")
1 - Винт RE67231 Количество:6
2 - Маслоохладитель RE560754 Примечание:9 пластин, SUB FOR RE59298
3 - Уплотнительное кольцо T122075 Количество:2
4 - Прокладка R123501
5 - Корпус R520983
6 - Заглушка фитинга RE46685
7 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
8 - Фитинг RE46686
9 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
10 - Фитинг переходника RE508599 Примечание:Комплект
11 - Прокладка R501428 Посмотреть аналогичные детали
12 - Уплотнительное кольцо R61105
13 - Адаптер DZ105608
14 - Винт RE67238 Примечание:С предварительно нанесенным герметиком
15 - Винт 19M7970 Количество:2 Примечание:M8 X 100
16 - Винт 19M7802 Количество:2 Примечание:M8 X 65
Наверх
63DR Топливопроводы, низкое давление - ST163308
![63DR Топливопроводы, низкое давление]( "Джон Дир 648H 63DR Топливопроводы, низкое давление")
1 - Винт 19M7864 Примечание:M8 X 12
2 - Скоба T13814
3 - Винт 19M7775 Примечание:M6 X 16
4 - Зажимная скоба AH87142
5 - Топливопровод RE531609
6 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
7 - Топливопровод RE522827
8 - Фитинг RE60030 Количество:3
9 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
10 - Фитинг RE46686 Количество:4
11 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
12 - Шайба R62107 Количество:2
13 - Полый винт 38M7009
14 - Топливопровод RE544313
15 - Коленчатый патрубок RE502174
16 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
17 - Трубная гайка R123593
18 - Заглушка AR85519
19 - Фитинг RE524220
20 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
21 - Топливопровод RE523629
22 - Тройник R97061
23 - Топливопровод RE523462
24 - Фитинг RE60028 Количество:2
25 - Топливопровод RE523464
26 - Фитинг RE60071
27 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
28 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
29 - Фитинг RE502173
30 - Уплотнительная шайба R51936 Количество:6 Посмотреть аналогичные детали
Наверх
65B6 Турбонагнетатель Трубопроводы - ST163304
![65B6 Турбонагнетатель Трубопроводы]( "Джон Дир 648H 65B6 Турбонагнетатель Трубопроводы")
1 - Уплотнительное кольцо R63548
2 - Фитинг переходника M87733 Примечание:(Also Order R63548)
3 - Винт 19M8162 Количество:4 Примечание:M10 X 40
4 - Турбонагнетатель RE508657
4 - Турбонагнетатель восст. SE502368 Примечание:(Reman For RE508657)
5 - Прокладка R123572
6 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
7 - Прокладка R123570
8 - Маслопровод RE515896
9 - Винт 19M8062 Количество:2 Примечание:M8 X 20
10 - Скоба RE65978 Количество:2
11 - Шланг R523372
12 - Фитинг шланга RE54885
13 - Уплотнительное кольцо T77613
14 - Фитинг переходника 38H5037
15 - Уплотнительное кольцо 51M7042 Примечание:13.300 X 2.200 mm
16 - Скоба R46414
17 - Гидрошланг RE503212
Наверх
6698 Заглушка термодатчика - ST628077
![6698 Заглушка термодатчика]( "Джон Дир 648H 6698 Заглушка термодатчика")
1 - Трубная заглушка 15H584 Примечание:1/2"
Наверх
6744 Датчики двигателя - ST30438
![6744 Датчики двигателя]( "Джон Дир 648H 6744 Датчики двигателя")
1 - Датчик RE167207 Примечание:Датчик давления моторного масла
2 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
3 - Датчик температуры RE52722 Примечание:Датчик температуры охлаждающей жидкости
4 - Датчик RE519144 Примечание:Датчик оборотов коленчатого вала
5 - Уплотнительное кольцо 51M7044 Количество:2 Примечание:17.300 X 2.200 mm
6 - КОЛЕСО R517471 Примечание:Временное колесо коленчатого вала
7 - Термопара RE525016 Примечание:Датчики температуры воздуха
8 - Датчик RE522794 Примечание:Датчик давления топлива
9 - Фитинг переходника RE523854
10 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
11 - Датчик RE519144 Примечание:Датчик положения распределительного вала
Наверх
7423 Монтажный кронштейн кондиц. воздуха - ST77209
![7423 Монтажный кронштейн кондиц. воздуха]( "Джон Дир 648H 7423 Монтажный кронштейн кондиц. воздуха")
1 - Винт R136508
2 - Винт 19M7785 Примечание:M10 X 25
3 - Кронштейн R522653 Примечание:SUB FOR R520188
4 - Винт 19M7897 Примечание:M8 X 35
5 - Втулка 28H2659 Примечание:0.423" X 0.675" X 2-3/4"
6 - Фланцевая гайка 14M7298 Примечание:M8
Наверх
7699 Реле давления масла — заглушка - ST37741
![7699 Реле давления масла — заглушка]( "Джон Дир 648H 7699 Реле давления масла — заглушка")
1 - Трубная заглушка RE71255
Наверх
8188 Водоотделитель электронный топливный насос - ST77212
![8188 Водоотделитель электронный топливный насос]( "Джон Дир 648H 8188 Водоотделитель электронный топливный насос")
1 - Фильтр RE530385
2 - Топливный насос RE516287
3 - Фильтрующий элемент RE529643
4 - Вспом. электр. разъем 57M9556
5 - Корпус электр. разъема 57M7256
6 - Датчик RE519696
7 - Хомут R524585
8 - Винт 19M7786 Количество:2 Примечание:M10 X 30
9 - Кронштейн R525528
10 - Винт 19M7785 Количество:2 Примечание:M10 X 25
Наверх
81BG Топл. фильтр грубой очистки - ST348283
![81BG Топл. фильтр грубой очистки]( "Джон Дир 648H 81BG Топл. фильтр грубой очистки")
1 - Хомут R524585
2 - Винт 19M7786 Количество:2 Примечание:M10 X 30
3 - Винт 19M7785 Количество:2 Примечание:M10 X 25
4 - Топливный фильтр RE569926 Примечание:SUB FOR RE525803
5 - Комплект фильтра RE526834
6 - Комплект уплотнений RE516553
7 - Фильтрующий элемент RE541922 Примечание:USE WITH RE569926
7 - Топливный фильтр RE522966 Примечание:USE WITH RE525803
8 - Отстойник RE51650
9 - Датчик RE519696 Примечание:Датчик наличия воды в топливе
10 - Вспом. электр. разъем 57M9556
11 - Корпус электр. разъема 57M7256
12 - Кронштейн R525528 Примечание:USE WITH RE525803
13 - Комплект уплотн. колец RE516512 Примечание:Не показано, USE WITH RE522966
Наверх
84CK Кронштейны жгута проводов двигателя - ST163306
![84CK Кронштейны жгута проводов двигателя]( "Джон Дир 648H 84CK Кронштейны жгута проводов двигателя")
1 - Кронштейн R522084
2 - Винт 19M7785 Количество:2 Примечание:M10 X 25
Наверх
8717 Устройство натяжения ремня - ST289593
![8717 Устройство натяжения ремня]( "Джон Дир 648H 8717 Устройство натяжения ремня")
1 - Опора R516508
2 - Винт 19M7801 Количество:2 Примечание:M8 X 60
3 - Пружинный шплинт 34M7061 Примечание:8 X 20 mm
4 - Распорная втулка R516623
5 - Натяжное устр. для ремня RE548027 Примечание:SUB FOR RE518097; SUB FOR APPL RE70536
6 - Винт 19M7811 Примечание:M10 X 90
Наверх
8843 Фильтр моторного масла - ST85621
![8843 Фильтр моторного масла]( "Джон Дир 648H 8843 Фильтр моторного масла")
1 - Корпус фильтра RE508987
2 - Корпус фильтра RE504564 Примечание:MARKED R502505
3 - Фитинг RE505232 Количество:2
4 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
5 - Сальник R502513 Примечание:Пыль Посмотреть аналогичные детали
6 - Клапан RE504543 Примечание:БайпасБайпас
7 - Пробка сливного отверстия RE52242
8 - Уплотнительное кольцо 51M7042 Примечание:13.300 X 2.200 mm
9 - Прокладка R500374
10 - Винт RE67238 Примечание:Резьба с предварительно нанесенным герметиком
11 - Винт 19M7802 Количество:5 Примечание:M8 X 65
12 - Масляный фильтр RE504836 Примечание:SUB FOR RE541420; ALSO ORDER R502513 Посмотреть аналогичные детали
Наверх
9801 Подъемные ремни - ST396965
![9801 Подъемные ремни]( "Джон Дир 648H 9801 Подъемные ремни")
1 - Винт 19M7788 Количество:2 Примечание:M12 X 25
2 - Хомут R502329 Примечание:Задний
3 - Хомут R502175 Примечание:Передн.
Наверх
9901 Укороченный блок в сборе - ST150466
![9901 Укороченный блок в сборе]( "Джон Дир 648H 9901 Укороченный блок в сборе")
1 - Узел короткого блока RE528638 Примечание:(Also Order RE527833, DD15664, AND (26) R502511)
Наверх
9901 Запасной двигатель - ST163354
![9901 Запасной двигатель]( "Джон Дир 648H 9901 Запасной двигатель")
1 - Дизельный двигатель PE11032 Примечание:(Может отличаться от рисунка)
Наверх
