Содержимое: Каталог Запчастей John Deere :648H Grapple Skidder (PIN 1DW648HX_ _C630436 - C666892) (PIN 1DW648HX_ _D630436 - D666892)(Russian) - PC10161 02J 1400 SWEDA TeamMate™ IV, задний мост, 7C YZ19725-YZ19725 0200J 1400 SWEDA TeamMate™ IV, задний мост, 7C YZ19725-YZ19725 YZ19725
YZ19725 Мост в комплекте - ST763872
RE35711 Входн. кон. шест. и набор зубч. венц. - ST64667
YZ123532 Стандартный первичный корпус, некачающийся - ST800449
YZ121077 Двухконтурные тормоза - ST64687
YZ121115 Первичная вилка - ST247098
YZ121049 Стандартный первичный корпус, некачающийся - ST269164
YZ121146 Вал и картер моста - ST66282
YZ123543 Дифференциал, блокировка - ST800453
YZ122169 Планетарная передача в сборе - ST765042
YZ122190 Дифференциал - ST754399
YZ19725 Мост в комплекте - ST763872
![YZ19725 Мост в комплекте]( "Джон Дир 648H YZ19725 Мост в комплекте")
1 - Задний мост восст. PG200787 Примечание:(Может отличаться от рисунка) REMAN FOR YZ19725
Наверх
RE35711 Входн. кон. шест. и набор зубч. венц. - ST64667
![RE35711 Входн. кон. шест. и набор зубч. венц.]( "Джон Дир 648H RE35711 Входн. кон. шест. и набор зубч. венц.")
1 - Зубчат. венец и шестерня YZ120644 Примечание:(MARKED R165482 AND YZ120643 ) (ALSO ORDER YZ120167)
Наверх

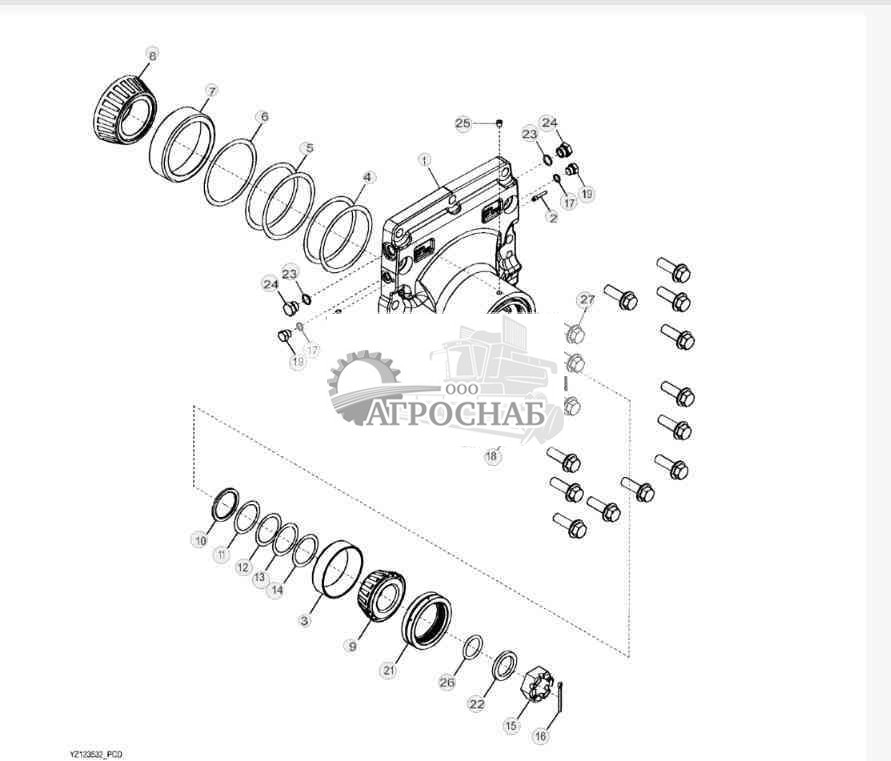

YZ123532 Стандартный первичный корпус, некачающийся - ST800449
![YZ123532 Стандартный первичный корпус, некачающийся]( "Джон Дир 648H YZ123532 Стандартный первичный корпус, некачающийся")
1 - Крышка YZ121055 Примечание:INCLUDES (2) YZ121036; MARKED YZ121012RGH
2 - Заглушка YZ121036 Количество:2
3 - Наружн. кольцо подшипн. YZ121166 Примечание:SUB FOR APPL YZ1222361
4 - Прокладка R35365 Количество:2 Примечание:0.003 mm
5 - Прокладка R35366 Количество:2 Примечание:0.13 mm
6 - Прокладка R35367 Примечание:0.25 mm
7 - Наружн. кольцо подшипн. YZ122372 Примечание:SUB FOR R115216
8 - Внутр. кольцо подшипника YZ123475 Примечание:SUB FOR R115217
9 - Внутр. кольцо подшипника YZ122369
10 - Распорная втулка R56308
11 - Прокладка R51196 Примечание:0.007 mm
12 - Прокладка R51197 Примечание:0.01 mm
13 - Прокладка R51198 Примечание:0.12 mm
14 - Прокладка R51199 Примечание:0.015 mm
15 - Гайка R48776
16 - Шплинт 11M7032 Примечание:5 X 50 mm
17 - Уплотнительное кольцо R26448 Количество:2
18 - Пробка сливного отверстия R27175
19 - Заглушка фитинга R27218 Количество:2
20 - Уплотнительное кольцо F3171R
21 - Сальник YZ121724
22 - Шайба YZ120167
23 - Уплотнительное кольцо R26375 Количество:2
24 - Фитинг R39112 Количество:2
25 - Трубная заглушка 15H558 Количество:2 Примечание:1/8"
26 - Уплотнительное кольцо A4540R
27 - Винт 19M7794 5 Примечание:M16 X 50
Наверх
YZ121077 Двухконтурные тормоза - ST64687
![YZ121077 Двухконтурные тормоза]( "Джон Дир 648H YZ121077 Двухконтурные тормоза")
1 - Пластина YZ121053 Количество:2
2 - Установочный штифт R26198 Примечание:SUB FOR RE63922
3 - Установочный штифт R28671
4 - Тормозной диск DZ105214 Количество:2 Примечание:SUB FOR RE51685 OR YZ121805
5 - Поршень DZ109005 Количество:2 Примечание:MARKED R134339RGH; SUB FOR YZ122306 OR YZ121242 OR YZ121985
6 - Сальник YZ123334 Количество:2 Примечание:Для применения на колесных валочных машинах
6 - Сальник R131478 Количество:2 Примечание:Для колесных погрузчиков / скиддеров / грейдеров / оборудования OEM
7 - Сальник YZ123335 Количество:2 Примечание:Для применения на колесных валочных машинах
7 - Сальник R131477 Количество:2 Примечание:Для колесных погрузчиков / скиддеров / грейдеров / оборудования OEM
Наверх
YZ121115 Первичная вилка - ST247098
![YZ121115 Первичная вилка]( "Джон Дир 648H YZ121115 Первичная вилка")
1 - Вилка YZ121253 Примечание:MARKED YZ121206; SUB FOR YZ120599
2 - Смазочная арматура JD7759
Наверх

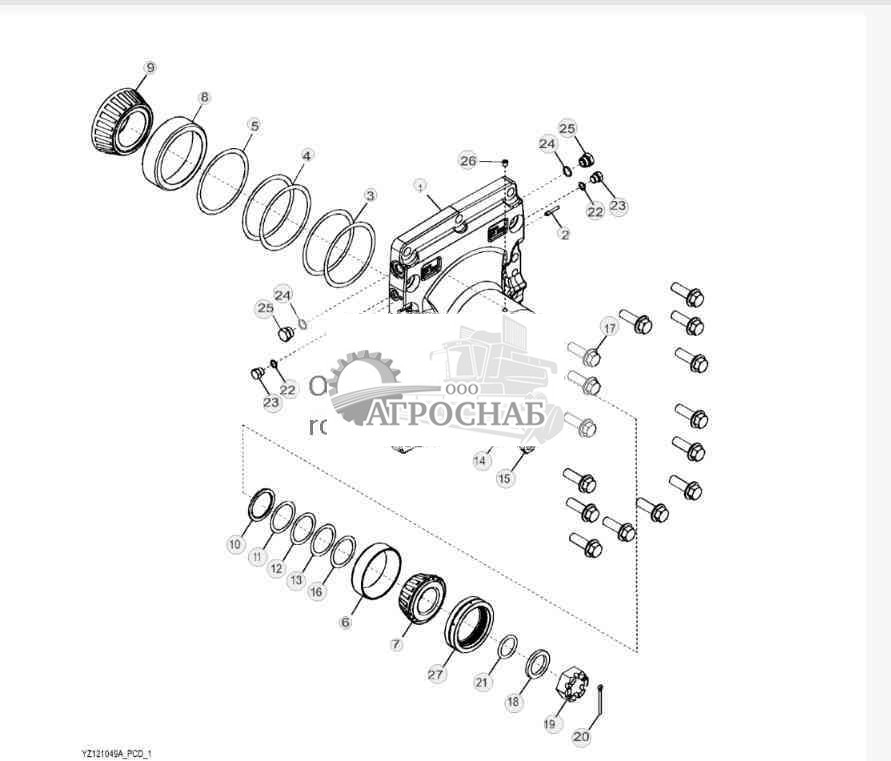

YZ121049 Стандартный первичный корпус, некачающийся - ST269164
![YZ121049 Стандартный первичный корпус, некачающийся]( "Джон Дир 648H YZ121049 Стандартный первичный корпус, некачающийся")
1 - Крышка YZ121055 Примечание:MARKED YZ121012RGH; INCLUDES (2) YZ121036
2 - Заглушка YZ121036 Количество:2
3 - Прокладка R35365 Количество:2 Примечание:0.003 mm
4 - Прокладка R35366 Количество:2 Примечание:0.13 mm
5 - Прокладка R35367 Примечание:0.01 mm
6 - Наружн. кольцо подшипн. YZ121166 Примечание:SUB FOR APPL JD8255 OR YZ122236
7 - Внутр. кольцо подшипника YZ122369 Примечание:SUB FOR JD9078
8 - Наружн. кольцо подшипн. YZ122372 Примечание:SUB FOR R115216
9 - Внутр. кольцо подшипника YZ122252 Примечание:SUB FOR R115217
10 - Распорная втулка R56308
11 - Прокладка R51196 Примечание:0.007 mm
12 - Прокладка R51197 Примечание:0.01 mm
13 - Прокладка R51198 Примечание:0.12 mm
14 - Уплотнительное кольцо F3171R
15 - Заглушка фитинга R84262
16 - Прокладка R51199 Примечание:0.015 mm
17 - Винт 19M7794 5 Примечание:M16 X 50
18 - Шайба YZ120167
19 - Гайка R48776
20 - Шплинт 11M7032 Примечание:5 X 50 mm
21 - Уплотнительное кольцо A4540R
22 - Уплотнительное кольцо R26448 Количество:2
23 - Заглушка фитинга R27218 Количество:2
24 - Уплотнительное кольцо R26375 Количество:2
25 - Фитинг R39112 Количество:2
26 - Трубная заглушка 15H558 Количество:2 Примечание:1/8"
27 - Сальник YZ121724
Наверх

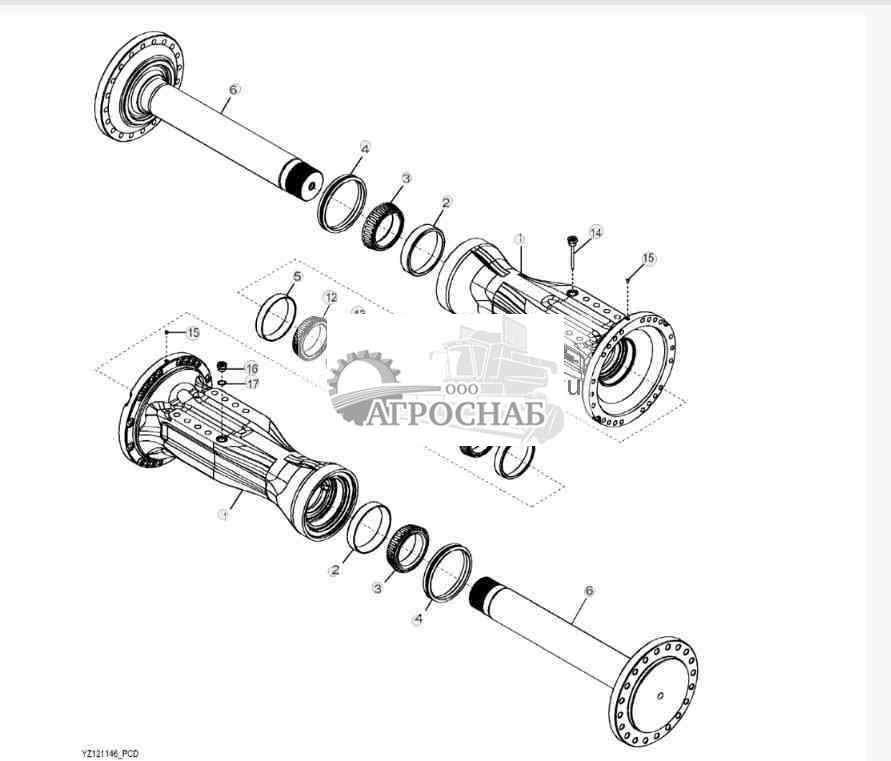

YZ121146 Вал и картер моста - ST66282
![YZ121146 Вал и картер моста]( "Джон Дир 648H YZ121146 Вал и картер моста")
1 - Корпус YZ123353 Количество:2 Примечание:MARKED YZ122537RGH; SUB FOR YZ121202 OR YZ120392
2 - Наружн. кольцо подшипн. YZ122238 Количество:2 Примечание:SUB FOR JD8297
3 - Внутр. кольцо подшипника YZ122367 Количество:2 Примечание:SUB FOR JD9033
4 - Сальник RE165746 Количество:2
5 - Наружн. кольцо подшипн. YZ122248 Количество:2 Примечание:SUB FOR JD9129
6 - Ось DZ108101 Количество:2 Примечание:SUB FOR YZ120204 OR YZ121131
7 - Прокладка R79989 Количество:4 Примечание:TK = 0.178 mm
8 - Прокладка R61461 Количество:4 Примечание:TK = 0.076 mm
9 - Прокладка R59440 Количество:4 Примечание:TK = 0.51 mm
10 - Прокладка R59439 2 Примечание:TK = 0.127 mm
11 - Шайба F2380R Количество:2
12 - Внутр. кольцо подшипника YZ122243 Количество:2 Примечание:SUB FOR JD9072
13 - Упорная шайба R165898 Количество:2
14 - Щуп RE165483
15 - Трубная заглушка 15H558 Количество:2 Примечание:1/8", SUB FOR JD7759
16 - Заглушка фитинга R84262 Примечание:SUB FOR R27175
17 - Уплотнительное кольцо F3171R
Наверх

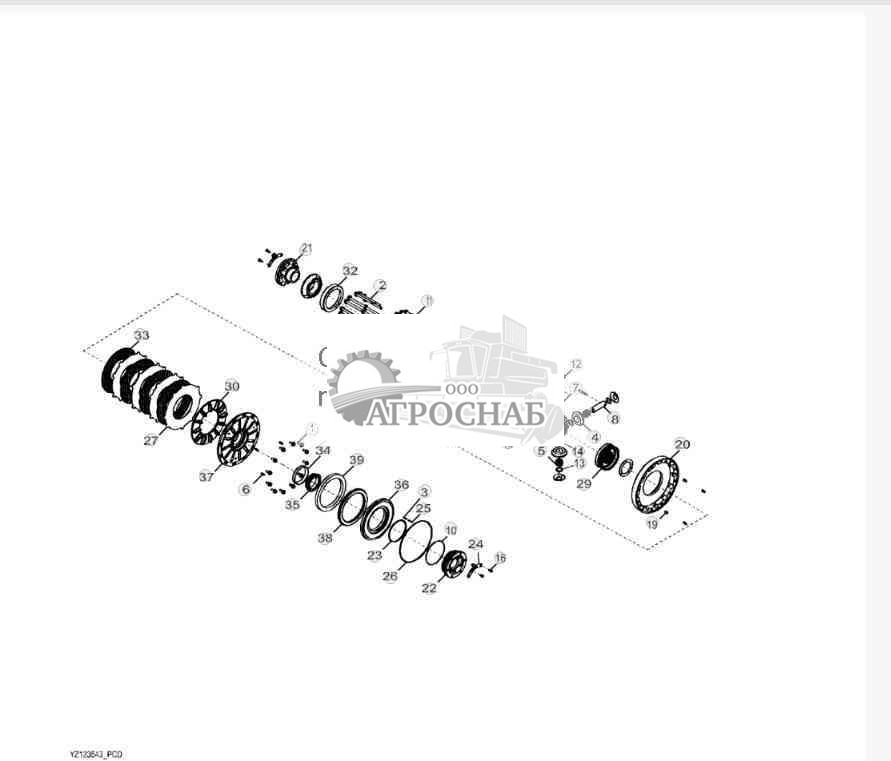

YZ123543 Дифференциал, блокировка - ST800453
![YZ123543 Дифференциал, блокировка]( "Джон Дир 648H YZ123543 Дифференциал, блокировка")
1 - Винт 19M7785 2 Примечание:M10 X 25
2 - Винт 19M7838 6 Примечание:M12 X 130
3 - Пружинный шплинт 34M7245 Примечание:6 X 28 mm
4 - Ведущая шестерня R134726 Количество:4 Примечание:ALSO ORDER (26) R70115
5 - Игольчатый ролик R70115 Количество: 104
6 - Игольчатый ролик R109082 Количество:3
7 - Вал сателлита R132827
8 - Вал сателлита R132828 Количество:2
9 - Ступица R132836
10 - Уплотнительное кольцо R136314
11 - Винт с головкой R48787 8
12 - Упорная шайба R59460 Количество:4
13 - Упорная шайба R70112 Количество:4
14 - Упорная шайба R70113 Количество:4
15 - Шайба R85226 8
16 - Винт с головкой R88246 Количество:4
17 - Упорная шайба R93623 Количество:2
18 - Пружинный шплинт W30317 Количество:3
19 - Пружина сжатия YZ120902 Количество:4
20 - Корпус YZ120954
21 - Корп. подшипн. без подш. YZ120960
22 - Корп. подшипн. без подш. YZ120961
23 - Сальник YZ120968
24 - Стопорная пластина YZ121016 Количество:2
25 - Заглушка YZ121036
26 - Сальник YZ121090
27 - Пластина муфты YZ121110 Количество:4
28 - Коническая шестерня YZ121133
29 - Коническая шестерня YZ121134
30 - Пускатель YZ121199
31 - Корпус YZ121239
32 - Конич. роликов. подшипник YZ121260
33 - Диск муфты YZ121823 Количество:4
34 - Наружн. кольцо подшипн. YZ122237
35 - Внутр. кольцо подшипника YZ122240
36 - Поршень YZ123421
37 - Крышка YZ123476
38 - Игольчатый подшипник YZ123483 Примечание:ALSO ORDER YZ123534, YZ123421 AND YZ123476; SUB FOR YZ120970
39 - Упорная шайба YZ123534
Наверх

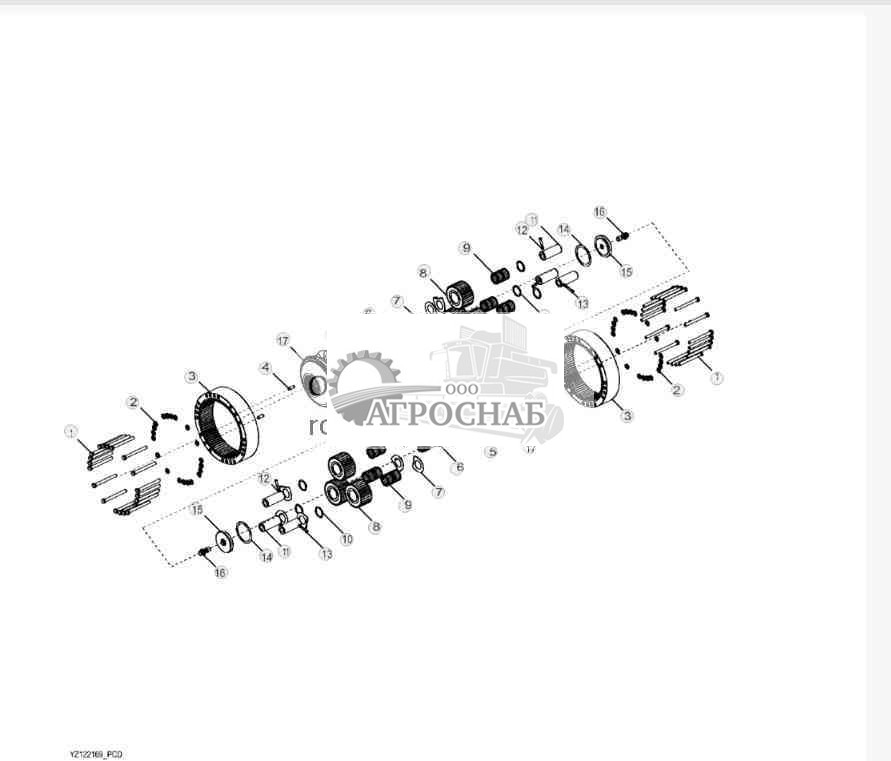

YZ122169 Планетарная передача в сборе - ST765042
![YZ122169 Планетарная передача в сборе]( "Джон Дир 648H YZ122169 Планетарная передача в сборе")
1 - Винт с головкой 19M8677 Количество:40 Примечание:M16 X 170
2 - Шайба R135543 Количество:40
3 - Зубчатый венец R165474 Количество:2
4 - Установочный штифт R54380 Количество:4
5 - Стопорная пластина YZ121159 Количество:2
6 - Вал сателлита YZ121024 Количество:2
7 - Упорная шайба YZ122480 Количество:6
8 - Ведущая шестерня R108997 Количество:3
9 - Игольчатый ролик R63575 44
10 - Распорная втулка R71929 Количество:3
11 - Ось YZ121877 Количество:3
12 - Стопорная гайка 14M7452 Количество:3 Примечание:M8
13 - Болт R182695 Количество:3
14 - Прокладка R63237
15 - Распорная втулка R165987
16 - Винт YZ120470 Количество:2
17 - Водило сателлитов YZ122478
Наверх

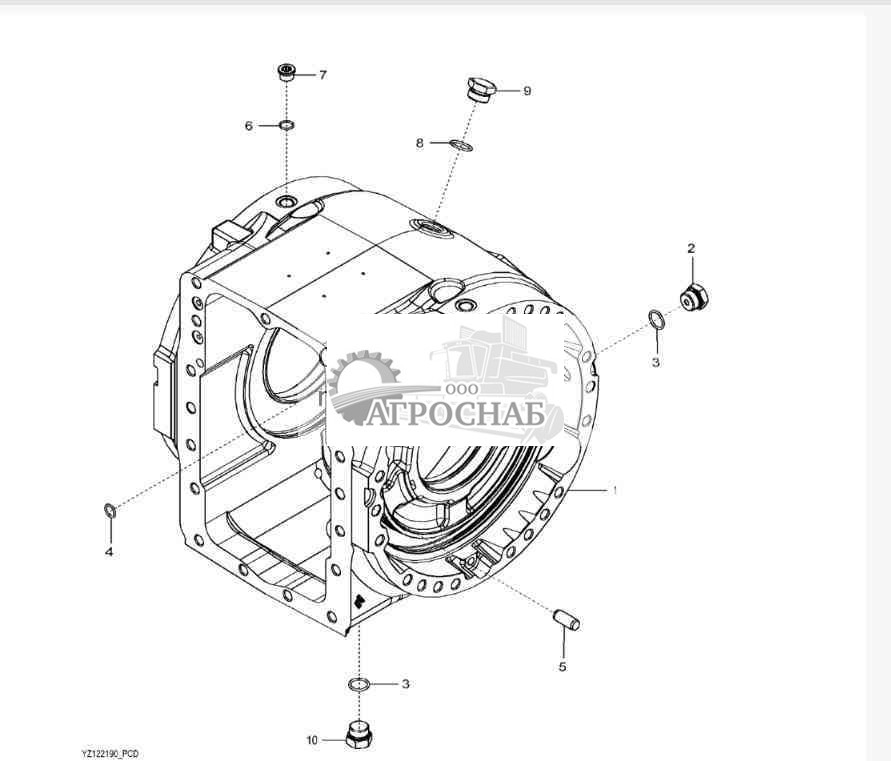

YZ122190 Дифференциал - ST754399
![YZ122190 Дифференциал]( "Джон Дир 648H YZ122190 Дифференциал")
1 - Кожух ....... Примечание:MARKED YZ121997; ORDER YZ121223
2 - Пробка сливного отверстия R27175 Количество:2
3 - Уплотнительное кольцо F3171R Количество:3
4 - Уплотнительное кольцо R375R Количество:4
5 - Установочный штифт R54380 Количество:6
6 - Уплотнительное кольцо R26375 Количество:2
7 - Фитинг R33138 Количество:2
8 - Уплотнительное кольцо U17409
9 - Пробка сливного отверстия R76653
10 - Пробка сливного отверстия YZ121445
11 - Кожух YZ121223 Примечание:Не показано, MARKED YZ121997; INCLUDES 34M7245 AND YZ121036
12 - Пружинный шплинт 34M7245 Примечание:6 X 28 mm, Не показано
13 - Заглушка YZ121036 Примечание:Не показано
Наверх
