Содержимое: Каталог Запчастей John Deere :648H Grapple Skidder (PIN 1DW648HX_ _C630436 - C666892) (PIN 1DW648HX_ _D630436 - D666892)(Russian) - PC10161 02E Задний мост с блокировкой дифференциала, SWEDA – TeamMate™ IV серии 1400 YZ19123-YZ19123 0200E Задний мост с блокировкой дифференциала, SWEDA – TeamMate™ IV серии 1400 YZ19123-YZ19123 YZ19123
YZ19123 Мост в комплекте - ST663037
RE35711 Входн. кон. шест. и набор зубч. венц. - ST64667
YZ121115 Первичная вилка - ST247098
YZ121146 Вал и картер моста - ST269226
YZ121049 Стандартный первичный корпус, некачающийся - ST269164
YZ121077 Двухконтурные тормоза - ST64687
YZ121256 Блокировка дифференциала, гидравлическая - ST269172
YZ121040 Стандартный дифференциал, задний - ST66292
YZ121039 Бортовой редуктор, передний Sweda, задний - ST64721

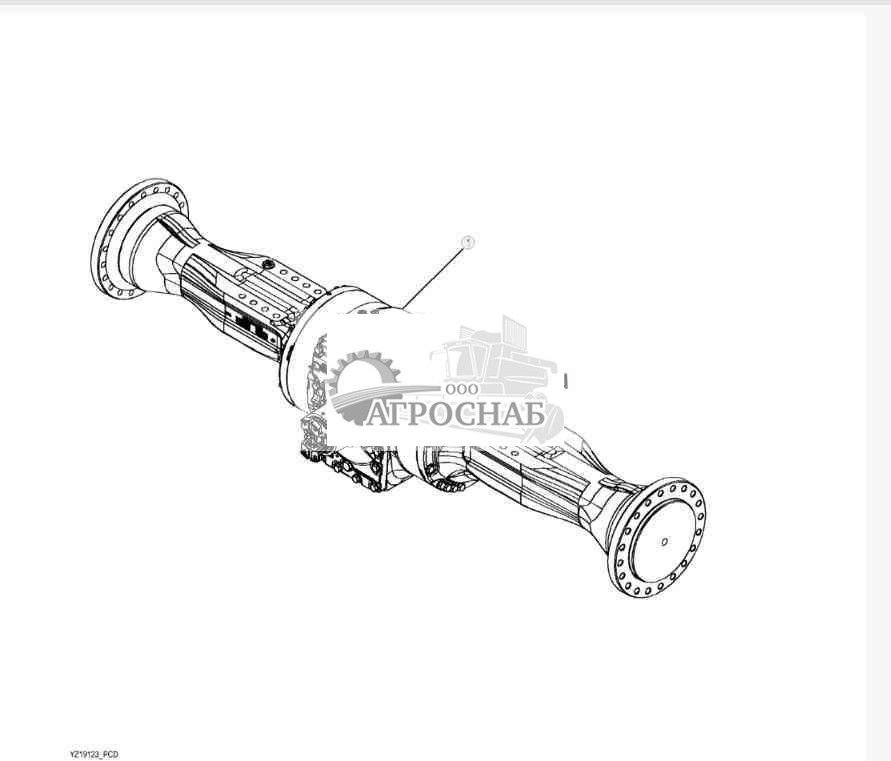

YZ19123 Мост в комплекте - ST663037
![YZ19123 Мост в комплекте]( "Джон Дир 648H YZ19123 Мост в комплекте")
1 - Задний мост восст. PG200787 Примечание:REMAN FOR YZ19123
Наверх

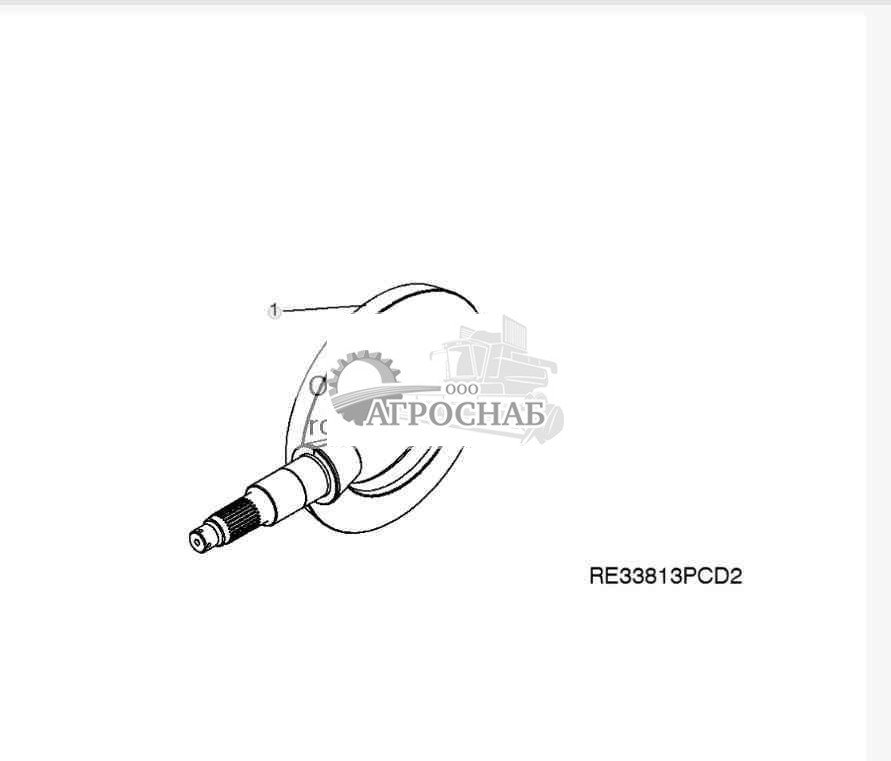

RE35711 Входн. кон. шест. и набор зубч. венц. - ST64667
![RE35711 Входн. кон. шест. и набор зубч. венц.]( "Джон Дир 648H RE35711 Входн. кон. шест. и набор зубч. венц.")
1 - Зубчат. венец и шестерня YZ120644 Примечание:(MARKED R165482 AND YZ120643 ) (ALSO ORDER YZ120167)
Наверх
YZ121115 Первичная вилка - ST247098
![YZ121115 Первичная вилка]( "Джон Дир 648H YZ121115 Первичная вилка")
1 - Вилка YZ121253 Примечание:MARKED YZ121206; SUB FOR YZ120599
2 - Смазочная арматура JD7759
Наверх

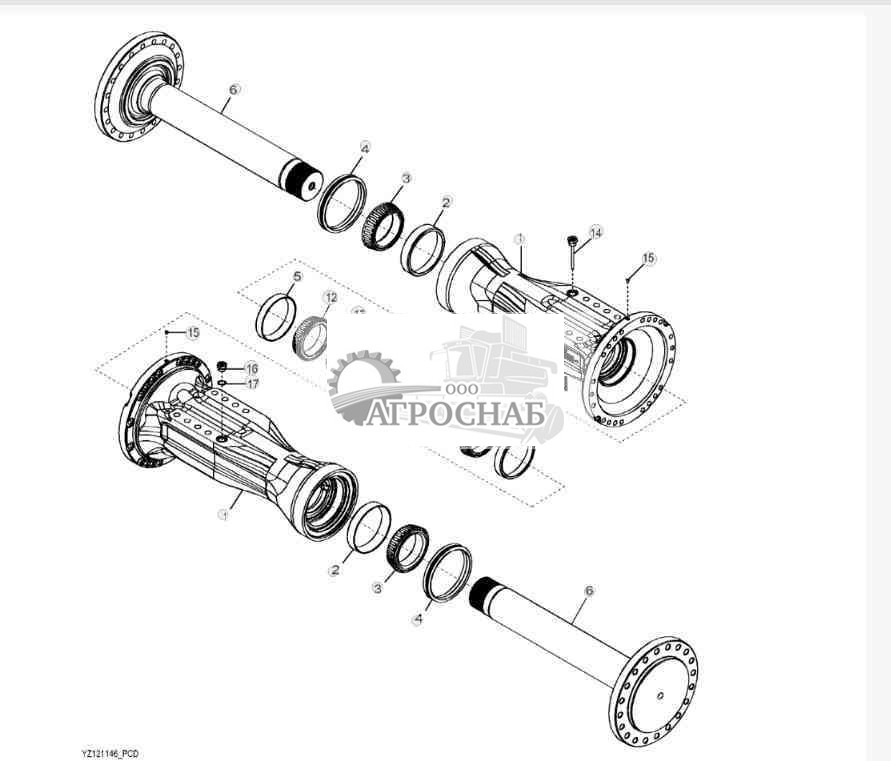

YZ121146 Вал и картер моста - ST269226
![YZ121146 Вал и картер моста]( "Джон Дир 648H YZ121146 Вал и картер моста")
1 - Корпус YZ123353 Количество:2 Примечание:MARKED YZ122537RGH; SUB FOR YZ121202 OR YZ120392
2 - Наружн. кольцо подшипн. YZ122238 Количество:2 Примечание:SUB FOR JD8297
3 - Внутр. кольцо подшипника YZ122367 Количество:2 Примечание:SUB FOR JD9033
4 - Сальник RE165746 Количество:2
5 - Наружн. кольцо подшипн. YZ122248 Количество:2 Примечание:SUB FOR JD9129
6 - Ось DZ108101 Количество:2 Примечание:SUB FOR YZ120204 OR YZ121131
7 - Прокладка R79989 Количество:4 Примечание:TK = 0.178 mm
8 - Прокладка R61461 Количество:4 Примечание:TK = 0.076 mm
9 - Прокладка R59440 Количество:4 Примечание:TK = 0.51 mm
10 - Прокладка R59439 2 Примечание:TK = 0.127 mm
11 - Шайба F2380R Количество:2
12 - Внутр. кольцо подшипника YZ122243 Количество:2 Примечание:SUB FOR JD9072
13 - Упорная шайба R165898 Количество:2
14 - Щуп RE165483
15 - Трубная заглушка 15H558 Количество:2 Примечание:1/8", SUB FOR JD7759
16 - Заглушка фитинга R84262 Примечание:SUB FOR R27175
17 - Уплотнительное кольцо F3171R
Наверх

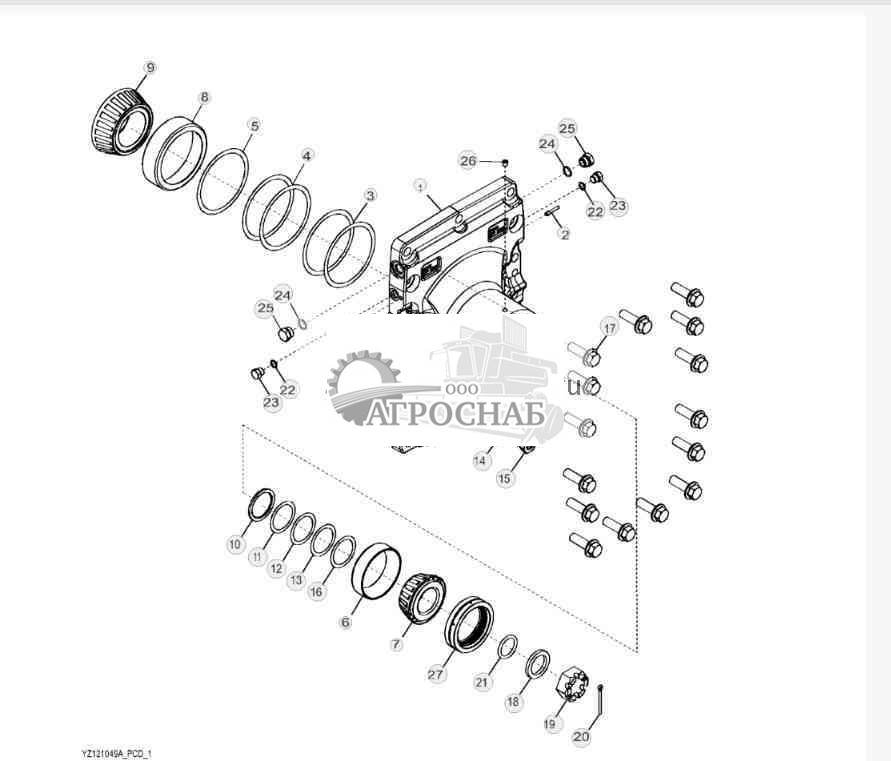

YZ121049 Стандартный первичный корпус, некачающийся - ST269164
![YZ121049 Стандартный первичный корпус, некачающийся]( "Джон Дир 648H YZ121049 Стандартный первичный корпус, некачающийся")
1 - Крышка YZ121055 Примечание:MARKED YZ121012RGH; INCLUDES (2) YZ121036
2 - Заглушка YZ121036 Количество:2
3 - Прокладка R35365 Количество:2 Примечание:0.003 mm
4 - Прокладка R35366 Количество:2 Примечание:0.13 mm
5 - Прокладка R35367 Примечание:0.01 mm
6 - Наружн. кольцо подшипн. YZ121166 Примечание:SUB FOR APPL JD8255 OR YZ122236
7 - Внутр. кольцо подшипника YZ122369 Примечание:SUB FOR JD9078
8 - Наружн. кольцо подшипн. YZ122372 Примечание:SUB FOR R115216
9 - Внутр. кольцо подшипника YZ122252 Примечание:SUB FOR R115217
10 - Распорная втулка R56308
11 - Прокладка R51196 Примечание:0.007 mm
12 - Прокладка R51197 Примечание:0.01 mm
13 - Прокладка R51198 Примечание:0.12 mm
14 - Уплотнительное кольцо F3171R
15 - Заглушка фитинга R84262
16 - Прокладка R51199 Примечание:0.015 mm
17 - Винт 19M7794 5 Примечание:M16 X 50
18 - Шайба YZ120167
19 - Гайка R48776
20 - Шплинт 11M7032 Примечание:5 X 50 mm
21 - Уплотнительное кольцо A4540R
22 - Уплотнительное кольцо R26448 Количество:2
23 - Заглушка фитинга R27218 Количество:2
24 - Уплотнительное кольцо R26375 Количество:2
25 - Фитинг R39112 Количество:2
26 - Трубная заглушка 15H558 Количество:2 Примечание:1/8"
27 - Сальник YZ121724
Наверх

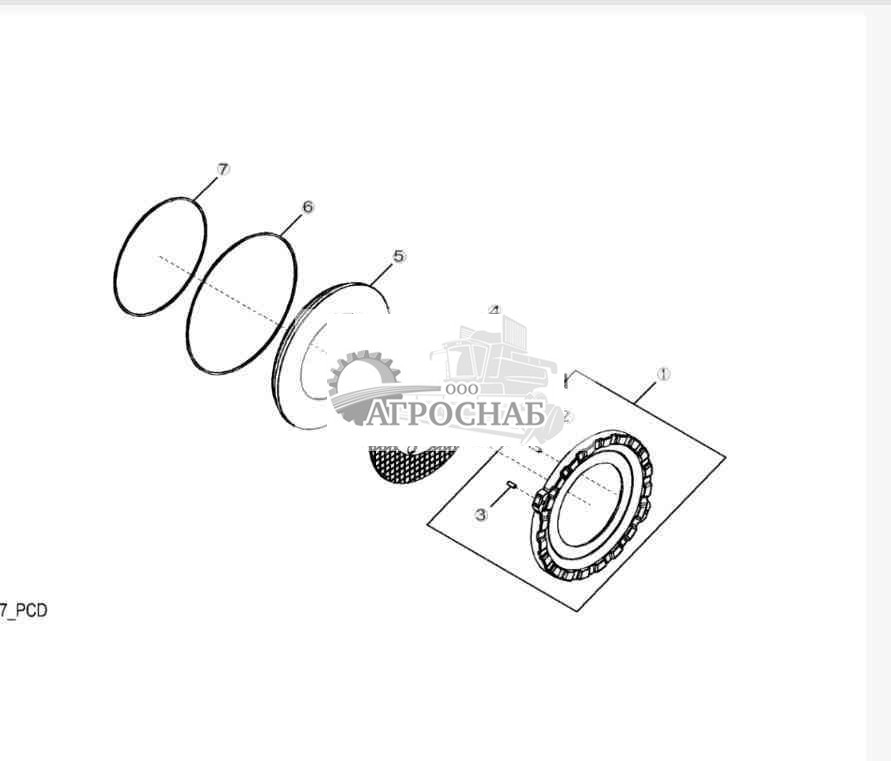

YZ121077 Двухконтурные тормоза - ST64687
![YZ121077 Двухконтурные тормоза]( "Джон Дир 648H YZ121077 Двухконтурные тормоза")
1 - Пластина YZ121053 Количество:2
2 - Установочный штифт R26198 Примечание:SUB FOR RE63922
3 - Установочный штифт R28671
4 - Тормозной диск DZ105214 Количество:2 Примечание:SUB FOR RE51685 OR YZ121805
5 - Поршень DZ109005 Количество:2 Примечание:MARKED R134339RGH; SUB FOR YZ122306 OR YZ121242 OR YZ121985
6 - Сальник YZ123334 Количество:2 Примечание:Для применения на колесных валочных машинах
6 - Сальник R131478 Количество:2 Примечание:Для колесных погрузчиков / скиддеров / грейдеров / оборудования OEM
7 - Сальник YZ123335 Количество:2 Примечание:Для применения на колесных валочных машинах
7 - Сальник R131477 Количество:2 Примечание:Для колесных погрузчиков / скиддеров / грейдеров / оборудования OEM
Наверх

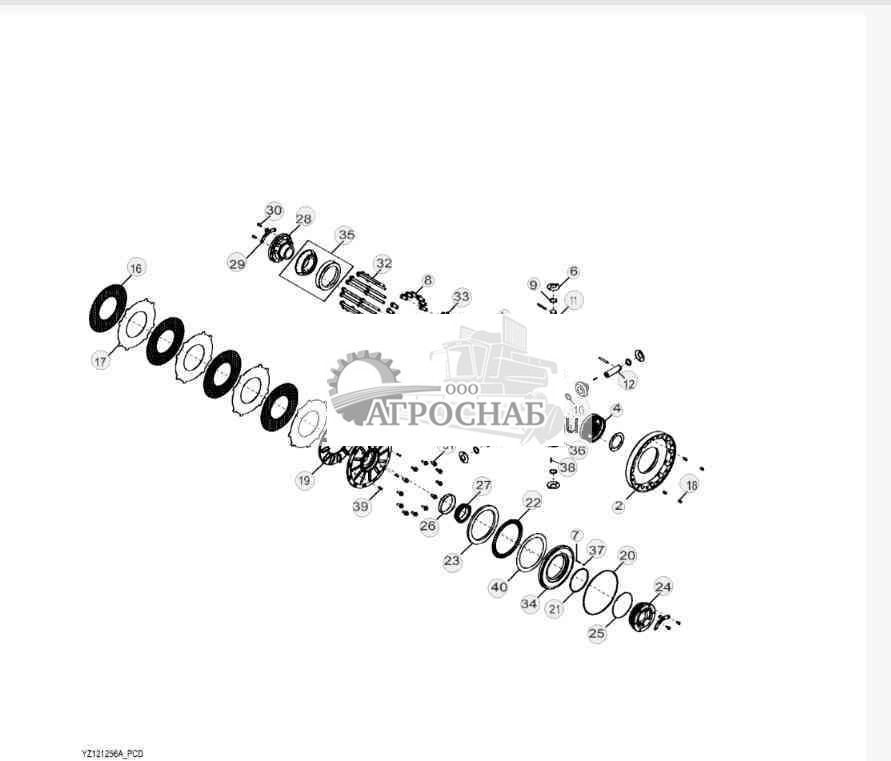

YZ121256 Блокировка дифференциала, гидравлическая - ST269172
![YZ121256 Блокировка дифференциала, гидравлическая]( "Джон Дир 648H YZ121256 Блокировка дифференциала, гидравлическая")
1 - Корпус YZ121239 Примечание:MARKED YZ120951
2 - Корпус YZ120954 Примечание:MARKED YZ120953
3 - Коническая шестерня YZ121133 Примечание:SUB FOR R59289
4 - Коническая шестерня YZ121134 Примечание:SUB FOR YZ120386
5 - Упорная шайба R93623 Количество:2
6 - Упорная шайба R59460 Количество:4
7 - Пружинный шплинт 34M7245 Примечание:6 X 28 mm, SUB FOR 34M7040
8 - Винт с головкой R48787 8 Примечание:SUB FOR R135514
9 - Упорная шайба R70112 Количество:4
10 - Упорная шайба R70113 Количество:4
11 - Вал сателлита R132827
12 - Вал сателлита R132828 Количество:2
13 - Пружинный шплинт W30317 Количество:3
14 - Ступица R132836
15 - Крышка YZ123476 Примечание:(Для применения на скиддерах) ALSO ORDER YZ123534, YZ123421 AND YZ123483
15 - Крышка YZ121230 Примечание:(Для применения на погрузчиках или не на скиддерах)
16 - Диск муфты YZ121823 Количество:4 Примечание:SUB FOR YZ120964
17 - Пластина муфты YZ121110 Количество:4
18 - Пружина сжатия YZ120902 Количество:4
19 - Пускатель YZ121199
20 - Сальник YZ121090
21 - Сальник YZ120968
22 - Игольчатый подшипник YZ123483 Примечание:(Для применения на скиддерах) ALSO ORDER YZ123534, YZ123421 AND YZ123476
22 - Игольчатый подшипник YZ120970 Примечание:(Для применения на погрузчиках или не на скиддерах)
23 - Упорная шайба YZ123534 Примечание:(Для применения на скиддерах) TK = 11.02 mm, ALSO ORDER YZ123483, YZ123421 AND YZ123476
23 - Распорная втулка YZ121228 Примечание:(Для применения на погрузчиках или не на скиддерах) TK = 11.06 mm
24 - Корп. подшипн. без подш. YZ120961 Примечание:MARKED YZ120959
25 - Уплотнительное кольцо R136314
26 - Наружн. кольцо подшипн. YZ122237
27 - Внутр. кольцо подшипника YZ122240
28 - Корп. подшипн. без подш. YZ120960 Примечание:MARKED YZ121010
29 - Стопорная пластина YZ121016 Количество:2
30 - Винт с головкой R88246 Количество:4
31 - Винт 19M7785 2 Примечание:M10 X 25
32 - Винт 19M7838 6 Примечание:M12 X 130
33 - Шайба R85226 8
34 - Поршень YZ123421 Примечание:(Для применения на скиддерах) ALSO ORDER YZ123534, YZ123483 AND YZ123476
34 - Поршень YZ121227 Примечание:(Для применения на погрузчиках или не на скиддерах)
35 - Конич. роликов. подшипник YZ121260
36 - Ведущая шестерня R134726 Количество:4 Примечание:ALSO ORDER (26) R70115
37 - Заглушка YZ121036
38 - Игольчатый ролик R70115 Количество: 104
39 - Установочный штифт R109082 Количество:3
40 - Упорная шайба YZ120971 Примечание:(Для применения на погрузчиках или не на скиддерах) TK = 1.0 mm
Наверх

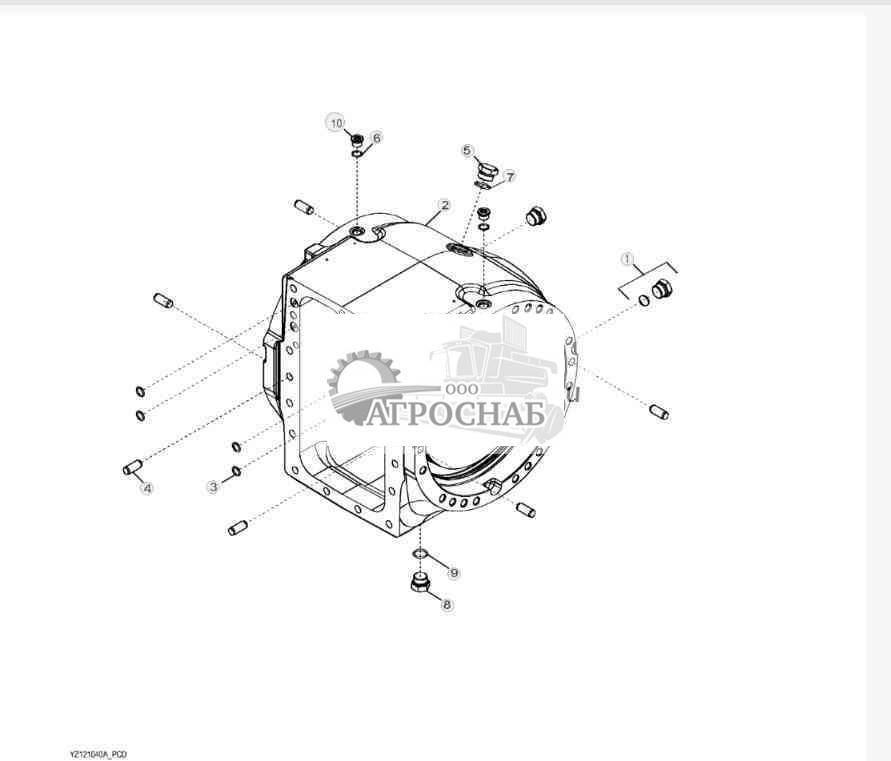

YZ121040 Стандартный дифференциал, задний - ST66292
![YZ121040 Стандартный дифференциал, задний]( "Джон Дир 648H YZ121040 Стандартный дифференциал, задний")
1 - Фитинг RE58664 Количество:3 Примечание:ORDER F3171R AND R27175
1 - Пробка сливного отверстия R27175
2 - Кожух YZ121223 Примечание:ПОРШЕНЬ И УПЛОТНЕНИЯ, MARKED YZ121183 OR YZ121997; INCLUDES 34M7245 AND YZ121036; ALSO ORDER DZ109005
3 - Уплотнительное кольцо R375R Количество:4
4 - Установочный штифт R54380 Количество:6
5 - Пробка сливного отверстия R76653
6 - Уплотнительное кольцо R26375 Количество:2
7 - Уплотнительное кольцо U17409
8 - Пробка сливного отверстия YZ121445
9 - Уплотнительное кольцо F3171R Количество:3
10 - Фитинг R33138 Количество:2
Наверх
YZ121039 Бортовой редуктор, передний Sweda, задний - ST64721
![YZ121039 Бортовой редуктор, передний Sweda, задний]( "Джон Дир 648H YZ121039 Бортовой редуктор, передний Sweda, задний")
1 - Ведущая шестерня R108997 Количество:3
2 - Игольчатый ролик R63575 44
3 - Распорная втулка R71929 Количество:3
4 - Упорная шайба R112079 Количество:6 Примечание:USE WITH R165988
4 - Упорная шайба YZ122480 Количество:6 Примечание:USE WITH YZ122478
5 - Шайба R182695 Количество:3
6 - Ось R134086 Количество:3 Примечание:USE WITH R165988
6 - Ось YZ121877 Примечание:USE WITH YZ122478
7 - Распорная втулка R165987
8 - Водило сателлитов YZ122478 Примечание:SUB FOR R165988
9 - Прокладка R63237
10 - Стопорная гайка 14M7452 Количество:3 Примечание:M8
11 - Зубчатый венец R165474 Количество:2
12 - Шайба R135543 Количество:40
13 - Установочный штифт R54380 Количество:4
14 - Винт YZ120470 Количество:2
15 - Стопорная пластина YZ121121 Количество:2
16 - Винт с головкой 19M8677 Количество:40 Примечание:M16 X 170
17 - Вал сателлита YZ121024 Количество:2
Наверх
