Содержимое: Каталог Запчастей John Deere :648H Grapple Skidder (PIN 1DW648HX_ _C630436 - C666892) (PIN 1DW648HX_ _D630436 - D666892)(Russian) - PC10161 02C Передний мост с блокировкой дифференциала, SWEDA — TeamMate™ IV серии 1400 YZ19630-YZ19630 0200C Передний мост с блокировкой дифференциала, SWEDA — TeamMate™ IV серии 1400 YZ19630-YZ19630 YZ19630

YZ19630 Мост в комплекте - ST763866

RE35712 Входн. кон. шест. и набор зубч. венц. - ST269157

YZ121048 Стандартный первичный корпус, качающийся - ST247102

YZ121179 Двойной центральный шарнир, качающийся, передний для крайне тяжелых режимов работы, Sweda - ST247104

YZ121077 Двухконтурные тормоза - ST64687

YZ121256 Блокировка дифференциала, гидравлическая - ST269172

YZ121443 Картер стандартного дифференциала; передний для тяжелого, крайне тяжелого режима работы, Sweda YZ121443 Картер стандартного дифференциала; передний для тяжелого, крайне тяжелого режима работы, Sweda - ST64678

YZ122134 Планетарная передача в сборе - ST301451

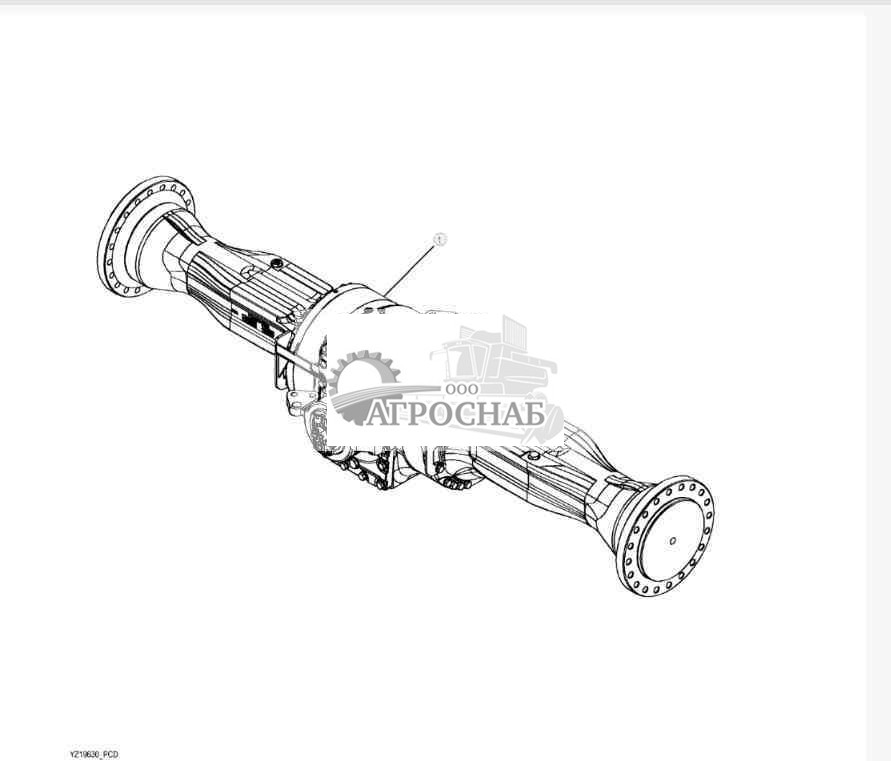

YZ19630 Мост в комплекте - ST763866

1 - Передний мост восст. PG200783 Примечание:(Может отличаться от рисунка) REMAN FOR YZ19630

Наверх

RE35712 Входн. кон. шест. и набор зубч. венц. - ST269157

1 - Коническая шестерня YZ120642 Примечание:MARKED R165472 AND YZ120641; ALSO ORDER YZ120167
1 - Шайба YZ120167

Наверх

YZ121115 Первичная вилка - ST247098

1 - Вилка YZ121253 Примечание:MARKED YZ121206; SUB FOR YZ120599
2 - Смазочная арматура JD7759

Наверх

RE165469 Вал и картер моста - ST695485

1 - Корпус YZ123353 Количество:2 Примечание:MARKED YZ122537RGH; SUB FOR YZ121202 OR YZ120392
2 - Наружн. кольцо подшипн. YZ122238 Количество:2 Примечание:SUB FOR JD8297
3 - Внутр. кольцо подшипника YZ122367 Количество:2 Примечание:Конический ролик, SUB FOR JD9033
4 - Сальник RE165746 Количество:2 Примечание:Масло
5 - Наружн. кольцо подшипн. YZ122248 Количество:2 Примечание:SUB FOR JD9129
6 - Ось DZ108101 Количество:2 Примечание:SUB FOR YZ120204 OR YZ121131
7 - Прокладка R79989 Количество:4 Примечание:TK = 0.178 mm
8 - Прокладка R61461 Количество:4 Примечание:TK = 0.076 mm
9 - Прокладка R59440 Количество:4 Примечание:TK = 0.51 mm
10 - Прокладка R59439 2 Примечание:TK = 0.127 mm
11 - Шайба F2380R Количество:2
12 - Внутр. кольцо подшипника YZ122243 Количество:2 Примечание:Конический ролик, SUB FOR JD9072
13 - Упорная шайба R165898 Количество:2
14 - Щуп RE165483
15 - Трубная заглушка 15H558 Количество:2 Примечание:1/8"
16 - Уплотнительное кольцо F3171R
17 - Заглушка фитинга R84262 Примечание:SUB FOR R27175

Наверх

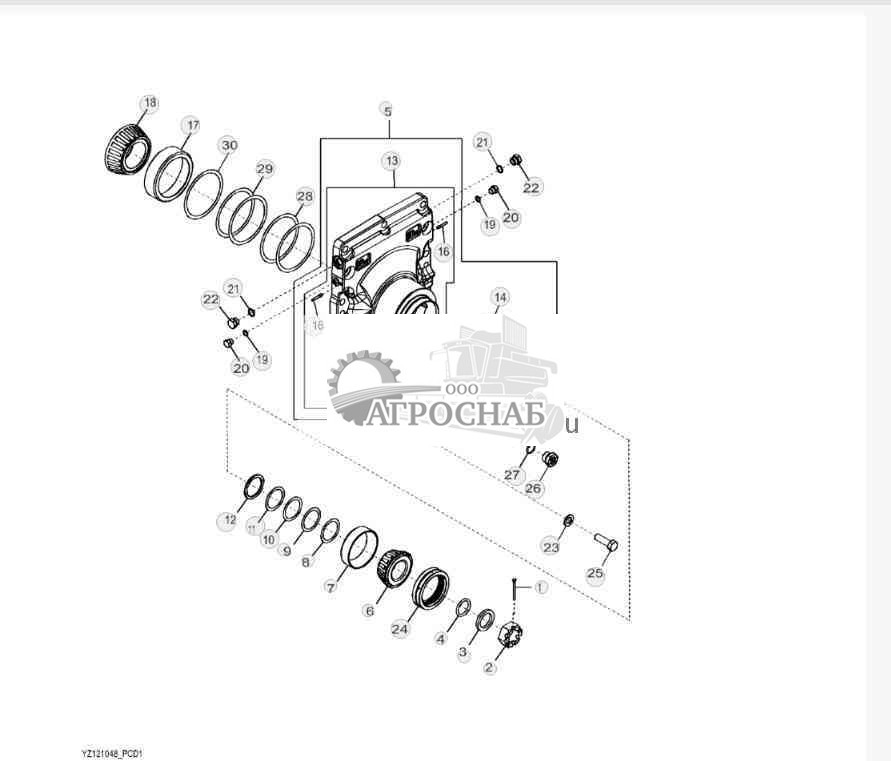

YZ121048 Стандартный первичный корпус, качающийся - ST247102

1 - Шплинт 11M7032 Примечание:5 X 50 mm
2 - Гайка R48776
3 - Шайба YZ120167
4 - Уплотнительное кольцо A4540R
5 - Крышка YZ123024 Примечание:SUB FOR YZ121054
6 - Внутр. кольцо подшипника YZ122369 Примечание:SUB FOR JD9078
7 - Наружн. кольцо подшипн. YZ121166 Примечание:SUB FOR APPL YZ122236 OR JD8255
8 - Прокладка R51196 Примечание:0.007 mm
9 - Прокладка R51197 Примечание:0.01 mm
10 - Прокладка R51198 Примечание:0.12 mm
11 - Прокладка R51199 Примечание:0.015 mm
12 - Распорная втулка R56308
13 - Крышка YZ122887 Примечание:MARKED YZ121012RGH
14 - Гильза R70452
15 - Гильза R70453
16 - Заглушка YZ121036 Количество:2
17 - Наружн. кольцо подшипн. YZ122372 Примечание:SUB FOR R115216
18 - Внутр. кольцо подшипника YZ122252 Примечание:SUB FOR R115217
19 - Уплотнительное кольцо R26448 Количество:2
20 - Заглушка фитинга R27218 Количество:2
21 - Уплотнительное кольцо R26375 Количество:2
22 - Фитинг R39112 Количество:2
23 - Шайба R135543 5
24 - Сальник YZ121724 Примечание:SUB FOR APPL YZ120513 OR YZ120685
25 - Винт с головкой 19M7409 5 Примечание:M16 X 50
26 - Заглушка фитинга R84262
27 - Уплотнительное кольцо F3171R
28 - Прокладка R35365 Количество:2 Примечание:0.003 mm
29 - Прокладка R35366 Количество:2 Примечание:0.13 mm
30 - Прокладка R35367 Примечание:0.01 mm

Наверх

YZ121179 Двойной центральный шарнир, качающийся, передний для крайне тяжелых режимов работы, Sweda - ST247104

1 - Сальник AR92437
2 - Сальник AR94169
3 - Сальник AT49859
4 - Пружинное кольцо R42227
5 - Шайба R47172 Количество:6
6 - Упорная шайба R56298
7 - Опора RE41837 Примечание:INCLUDES R70454
7 - Втулка R70454
8 - Упорная шайба R97705
9 - Опора RE35554 Примечание:INCLUDES R97707
9 - Втулка R97707
10 - Крышка R97708
11 - Прокладка R97711 Количество:3
12 - Прокладка R97712 Количество:4
13 - Трубная заглушка 15H558 Количество:3 Примечание:1/8"
14 - Винт с головкой 19M7493 Количество:6 Примечание:M12 X 40
15 - Винт с головкой 19M8035 3 Примечание:M16 X 35
16 - Штифт YZ121168

Наверх

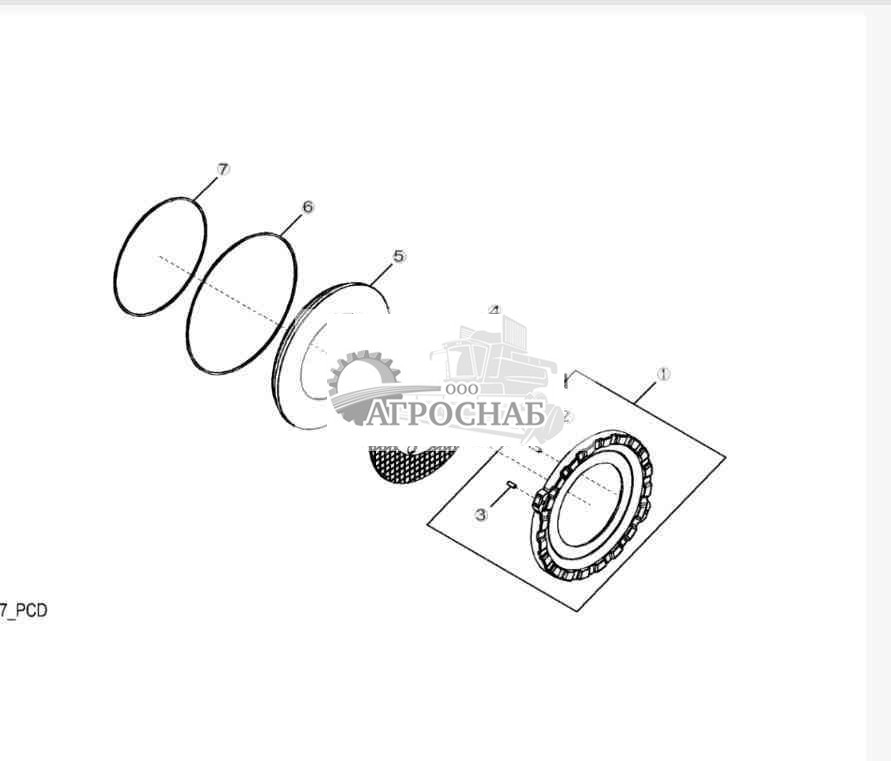

YZ121077 Двухконтурные тормоза - ST64687

1 - Пластина YZ121053 Количество:2
2 - Установочный штифт R26198 Примечание:SUB FOR RE63922
3 - Установочный штифт R28671
4 - Тормозной диск DZ105214 Количество:2 Примечание:SUB FOR RE51685 OR YZ121805
5 - Поршень DZ109005 Количество:2 Примечание:MARKED R134339RGH; SUB FOR YZ122306 OR YZ121242 OR YZ121985
6 - Сальник YZ123334 Количество:2 Примечание:Для применения на колесных валочных машинах
6 - Сальник R131478 Количество:2 Примечание:Для колесных погрузчиков / скиддеров / грейдеров / оборудования OEM
7 - Сальник YZ123335 Количество:2 Примечание:Для применения на колесных валочных машинах
7 - Сальник R131477 Количество:2 Примечание:Для колесных погрузчиков / скиддеров / грейдеров / оборудования OEM

Наверх

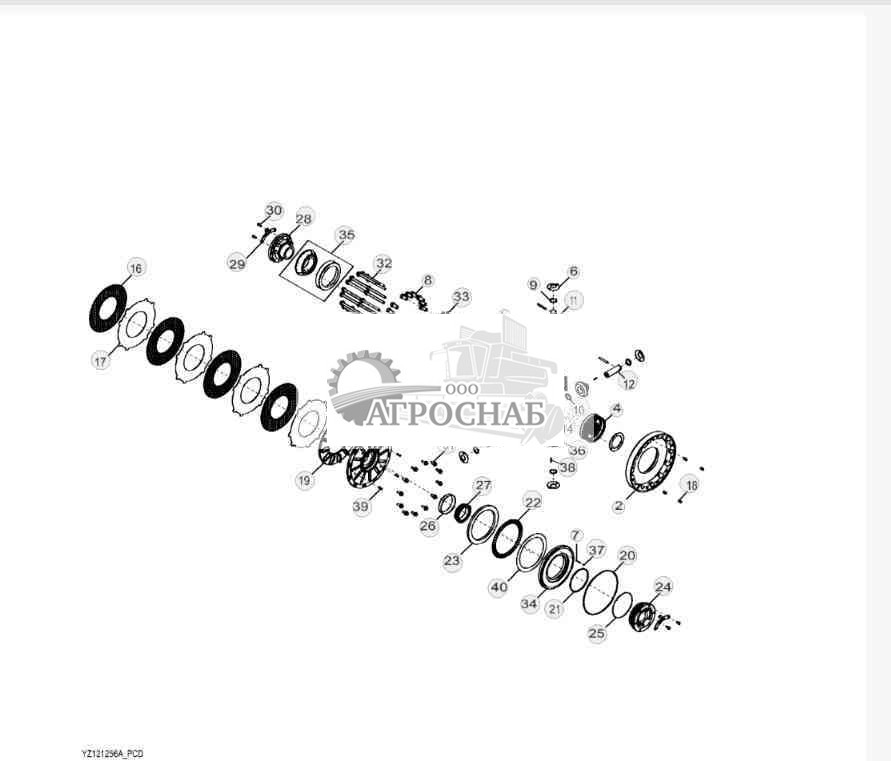

YZ121256 Блокировка дифференциала, гидравлическая - ST269172

1 - Корпус YZ121239 Примечание:MARKED YZ120951
2 - Корпус YZ120954 Примечание:MARKED YZ120953
3 - Коническая шестерня YZ121133 Примечание:SUB FOR R59289
4 - Коническая шестерня YZ121134 Примечание:SUB FOR YZ120386
5 - Упорная шайба R93623 Количество:2
6 - Упорная шайба R59460 Количество:4
7 - Пружинный шплинт 34M7245 Примечание:6 X 28 mm, SUB FOR 34M7040
8 - Винт с головкой R48787 8 Примечание:SUB FOR R135514
9 - Упорная шайба R70112 Количество:4
10 - Упорная шайба R70113 Количество:4
11 - Вал сателлита R132827
12 - Вал сателлита R132828 Количество:2
13 - Пружинный шплинт W30317 Количество:3
14 - Ступица R132836
15 - Крышка YZ123476 Примечание:(Для применения на скиддерах) ALSO ORDER YZ123534, YZ123421 AND YZ123483
15 - Крышка YZ121230 Примечание:(Для применения на погрузчиках или не на скиддерах)
16 - Диск муфты YZ121823 Количество:4 Примечание:SUB FOR YZ120964
17 - Пластина муфты YZ121110 Количество:4
18 - Пружина сжатия YZ120902 Количество:4
19 - Пускатель YZ121199
20 - Сальник YZ121090
21 - Сальник YZ120968
22 - Игольчатый подшипник YZ123483 Примечание:(Для применения на скиддерах) ALSO ORDER YZ123534, YZ123421 AND YZ123476
22 - Игольчатый подшипник YZ120970 Примечание:(Для применения на погрузчиках или не на скиддерах)
23 - Упорная шайба YZ123534 Примечание:(Для применения на скиддерах) TK = 11.02 mm, ALSO ORDER YZ123483, YZ123421 AND YZ123476
23 - Распорная втулка YZ121228 Примечание:(Для применения на погрузчиках или не на скиддерах) TK = 11.06 mm
24 - Корп. подшипн. без подш. YZ120961 Примечание:MARKED YZ120959
25 - Уплотнительное кольцо R136314
26 - Наружн. кольцо подшипн. YZ122237
27 - Внутр. кольцо подшипника YZ122240
28 - Корп. подшипн. без подш. YZ120960 Примечание:MARKED YZ121010
29 - Стопорная пластина YZ121016 Количество:2
30 - Винт с головкой R88246 Количество:4
31 - Винт 19M7785 2 Примечание:M10 X 25
32 - Винт 19M7838 6 Примечание:M12 X 130
33 - Шайба R85226 8
34 - Поршень YZ123421 Примечание:(Для применения на скиддерах) ALSO ORDER YZ123534, YZ123483 AND YZ123476
34 - Поршень YZ121227 Примечание:(Для применения на погрузчиках или не на скиддерах)
35 - Конич. роликов. подшипник YZ121260
36 - Ведущая шестерня R134726 Количество:4 Примечание:ALSO ORDER (26) R70115
37 - Заглушка YZ121036
38 - Игольчатый ролик R70115 Количество: 104
39 - Установочный штифт R109082 Количество:3
40 - Упорная шайба YZ120971 Примечание:(Для применения на погрузчиках или не на скиддерах) TK = 1.0 mm

Наверх

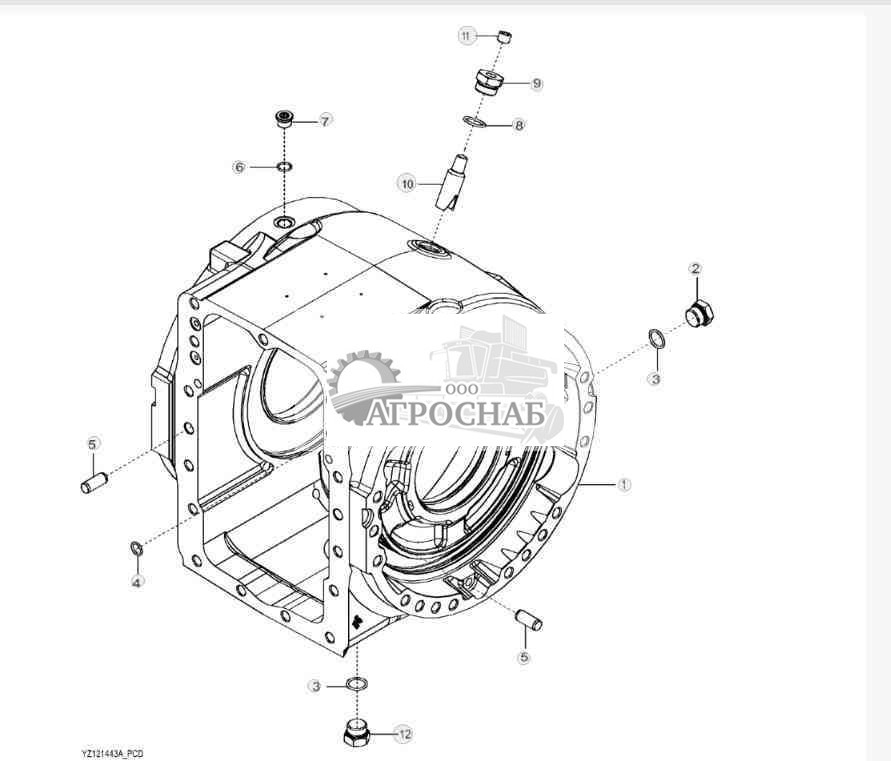

YZ121443 Картер стандартного дифференциала; передний для тяжелого, крайне тяжелого режима работы, Sweda YZ121443 Картер стандартного дифференциала; передний для тяжелого, крайне тяжелого режима работы, Sweda - ST64678

1 - Кожух ....... Примечание:MARKED YZ121997; ORDER YZ121223
1 - Кожух YZ121223 Примечание:INCLUDES 34M7040 AND YZ121036
2 - Заглушка фитинга R84262 Количество:2
3 - Уплотнительное кольцо F3171R Количество:3
4 - Уплотнительное кольцо R375R Количество:4
5 - Установочный штифт R54380 Количество:6
6 - Уплотнительное кольцо R26375 Количество:2
7 - Фитинг R33138 Количество:2
8 - Уплотнительное кольцо U17409
9 - Фитинг переходника R112210
10 - Трубчатый профиль R132574
11 - Трубная заглушка 15H666 Примечание:3/8"
12 - Пробка сливного отверстия YZ121445
13 - Пружинный шплинт 34M7040 Примечание:6 X 30 mm, Не показано
14 - Заглушка YZ121036 Примечание:Не показано

Наверх

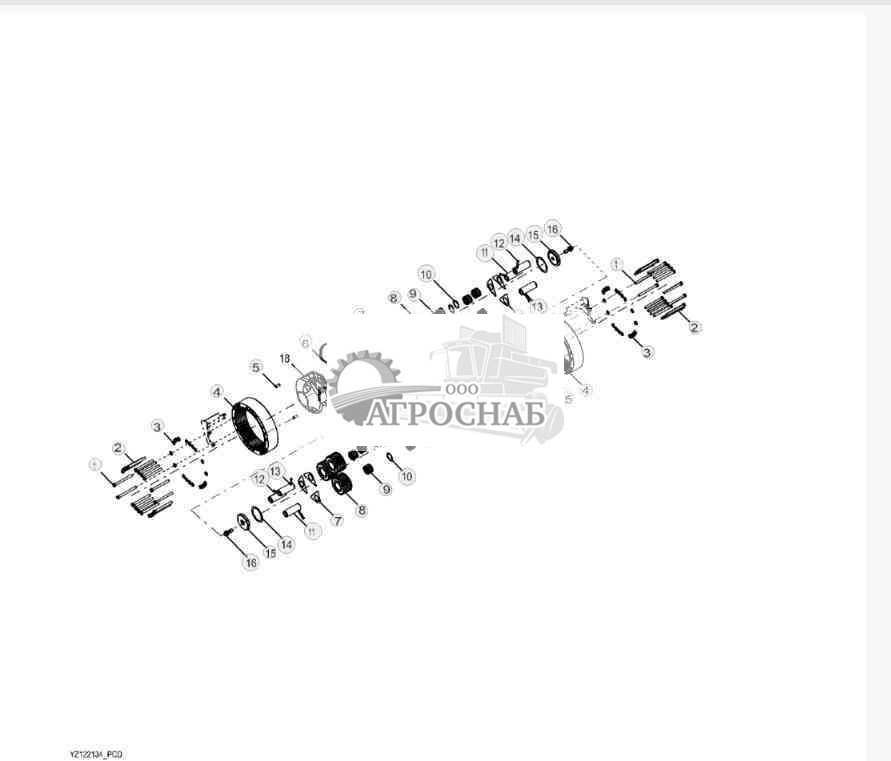

YZ122134 Планетарная передача в сборе - ST301451

1 - Винт с головкой 19M8190 Количество:4 Примечание:M16 X 180
2 - Винт с головкой 19M8677 Количество:36 Примечание:M16 X 170
3 - Шайба R135543 Количество:40
4 - Зубчатый венец R165474 Количество:2
5 - Установочный штифт R54380 Количество:4
6 - Стопорная пластина YZ121159 Количество:2
7 - Упорная шайба R112079 Количество:6 Примечание:USE WITH R165988
7 - Упорная шайба YZ122480 Количество:6 Примечание:USE WITH YZ122478
8 - Ведущая шестерня YZ121238
9 - Игольчатый ролик R63575 Количество:48
10 - Распорная втулка R71929
11 - Ось R134086 Количество:3 Примечание:USE WITH R165988
11 - Ось YZ121877 Количество:3 Примечание:USE WITH YZ122478
12 - Болт R182695 Количество:3
13 - Стопорная гайка 14M7452 Количество:3 Примечание:M8
14 - Прокладка R63237
15 - Распорная втулка R165987
16 - Винт YZ120470 Количество:2
17 - Водило сателлитов YZ122478 Примечание:SUB FOR R165988
