Bulldozer Blade Mounting - ST766314 ( Бульдозер Лезвия Монтажа - )

Shield WO Bulldozer Blade - ST141825 ( Щит Жо бульдозерным отвалом - )

Valve Section, Inlet - ST141829 ( Раздел Клапана, Впускного - )

Valve Section, Spool - ST152588 ( Раздел Клапана, Золотник - )

Valve Section, Outlet - ST141831 ( Раздел Клапана, Выход - )

Valve, Counter Balance - ST734111 ( Клапан, Счетчик Баланс - )

Proportional Valve Mounting - ST141828 ( Пропорциональный Клапан Для Монтажа )

Counter Balance Valve Mounting - ST766319 ( Счетчик Баланс Клапан, Монтаж - )

Hydraulics, Bulldozer Blade, Proportional - ST766628 ( Гидравлика, Бульдозер Лезвия, Пропорционально - )

Cylinder Components, Bulldozer Blade - ST766311 ( Цилиндр Компоненты, Бульдозерным Отвалом - )

Bulldozer Blade Mounting - ST766314 ( Бульдозер Лезвия Монтажа - )

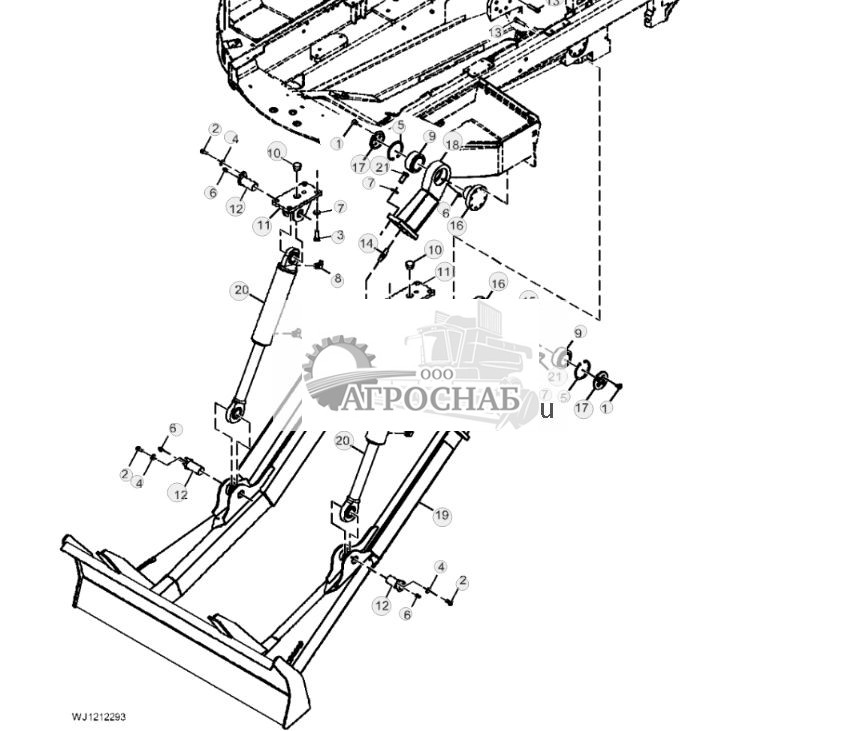

Bulldozer Blade Mounting - ST766314 155.jpg

1 - Винт 19M9564 Количество:8 Примечание:M12 X 20
2 - Винт с головкой 19M9639 Количество:4 Примечание:M10 X 25
3 - Винт с головкой 19M9664 Количество: 10 Примечание:M20 X 50
4 - Шайба 24M7488 Количество:4 Примечание:10.500 X 20 X 2 mm
5 - Пружинное кольцо 40M5463 Количество:2
6 - Смазочная арматура 58M5574 Количество:6
7 - Стопорная шайба F002581 8
8 - Коленчатый патрубок F012592 Количество:4
9 - Подшипник F019013 Количество:2
10 - Штифт F047156 Количество:2
11 - Карман F047157 Количество:2
12 - Штифт F047174 Количество:4
13 - Винт с гол. п/торц. кл. F073022 6
14 - Штифт F645374 Количество:2
15 - Скоба F658599
16 - Ступица F658600 Количество:2
17 - Крышка F658601 Количество:2
18 - Скоба F658607
19 - Нож бульдозера F671309
20 - Гидравлический цилиндр F675746 Количество:2 Примечание:Компоненты на отдельной стр.
21 - Винт с головкой 19M9665 Количество:8 Примечание:M20 X 60

Наверх

Shield WO Bulldozer Blade - ST141825 ( Щит Жо бульдозерным отвалом - )

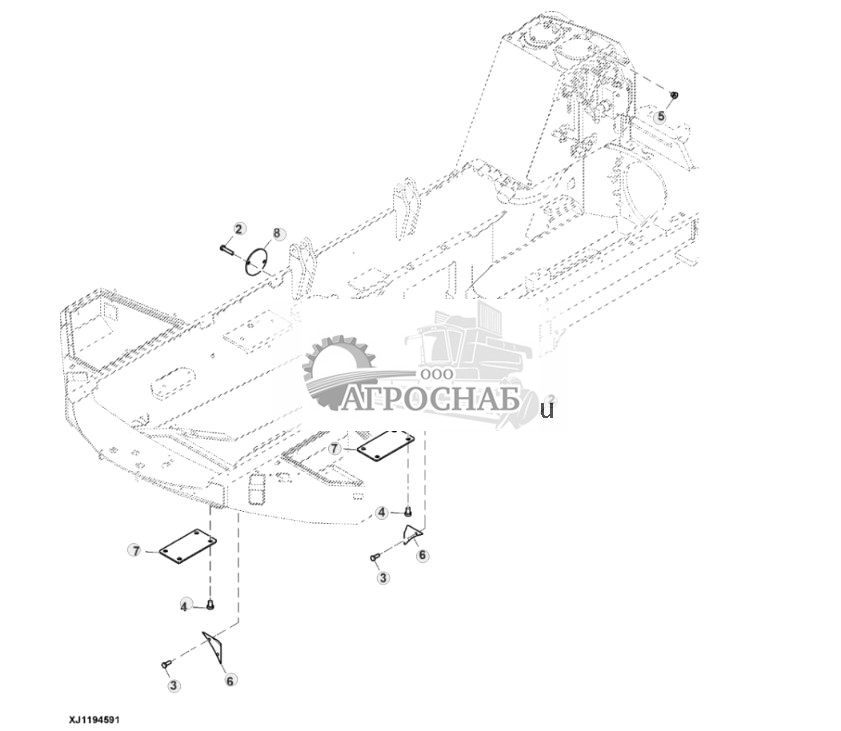

Shield WO Bulldozer Blade - ST141825 156.jpg

1 - Стопорная гайка 14M7609 Количество:4 Примечание:M16
2 - Винт с головкой 19M9609 Количество:4 Примечание:M16 X 65, SUB FOR 19M9610
3 - Винт с головкой 19M9639 Количество:4 Примечание:M10 X 25
4 - Винт с головкой 19M9661 Количество:8 Примечание:M20 X 30
5 - Заглушка F018067
6 - Пластина F625049 Количество:2
7 - Пластина F627821 Количество:2
8 - Пластина F638903 Количество:2

Наверх

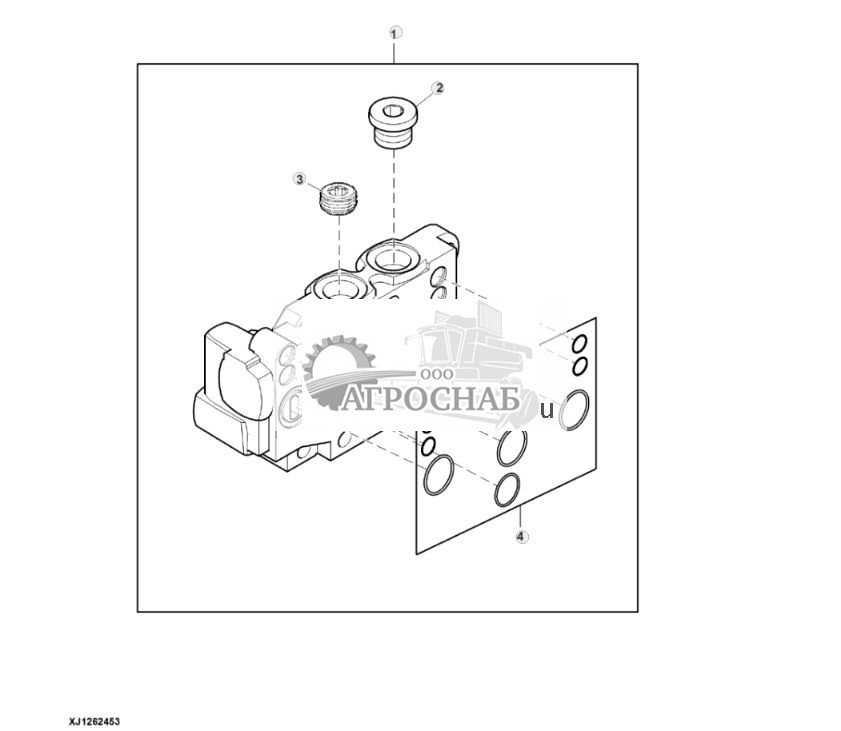

Valve Section, Inlet - ST141829 ( Раздел Клапана, Впускного - )

1 - Блок клапана F073317 Примечание:INCLUDES F005570, F073318 AND F073319
2 - Заглушка F005570
3 - Заглушка фитинга F073318
4 - Комплект уплотнений F073319

Наверх

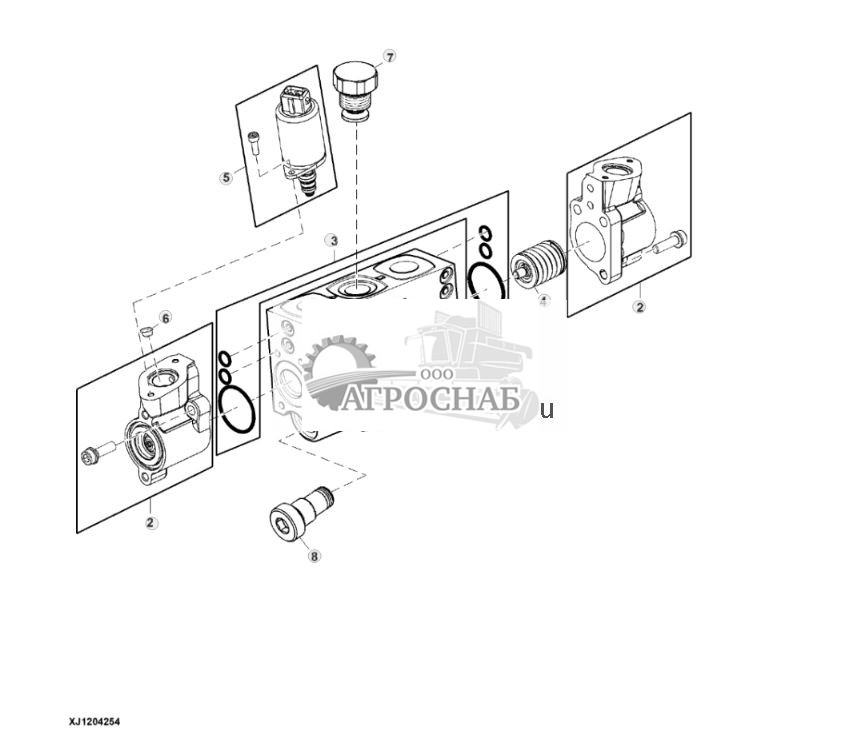

Valve Section, Spool - ST152588 ( Раздел Клапана, Золотник - )

1 - Блок клапана F073320 Примечание:INCLUDES F073322, F073323, F073327, F030960, (2) F676467, (2) F073321 AND (2) F073325
1 - Комплект уплотнений F073325 Количество:2 Примечание:Не показано
2 - Комплект пульта управл. F073321 Количество:2
3 - Комплект уплотнений F073322 Количество:2
4 - Комплект пружин F073323
5 - Эл. пропорцион. клапан F676467 Количество:2 Примечание:INCLUDES F676506; SUB FOR F073324
5 - Комплект уплотнений F676506 Примечание:Не показано
6 - Жиклер F073326 Количество:2
7 - Обратный клапан F073327
8 - Заглушка F030960

Наверх

Valve Section, Outlet - ST141831 ( Раздел Клапана, Выход - )

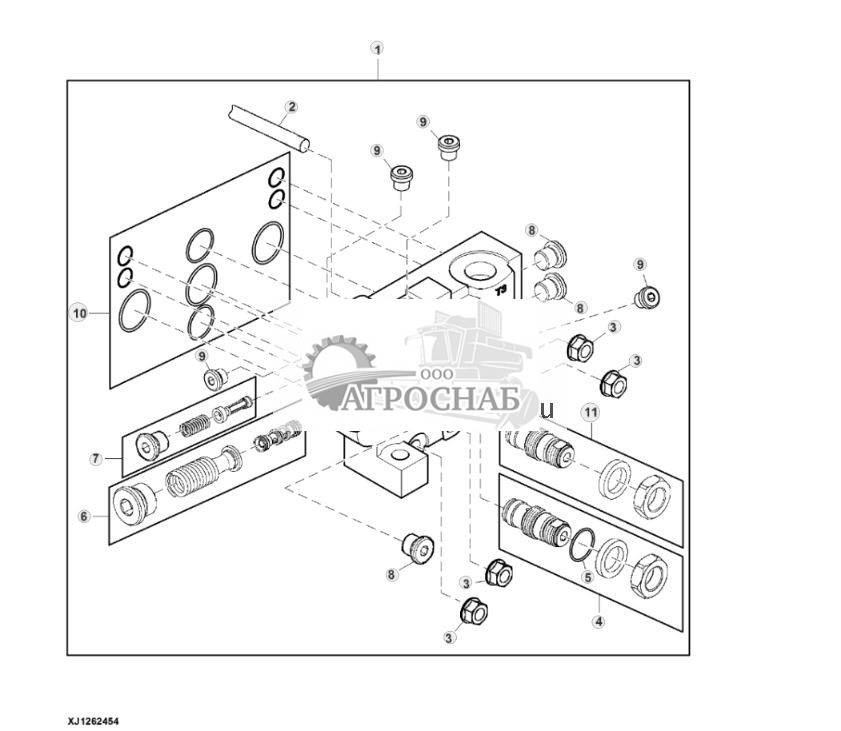

Valve Section, Outlet - ST141831 159.jpg

1 - Блок клапана F073328 Примечание:INCLUDES F073329, F073330 OR F695929, F073331, F073332, F073333, F073334, F018111,F073319, (4) 14M7601 AND (5) F011293
2 - Стержень F073329
3 - Фланцевая гайка 14M7601 Количество:4 Примечание:M8
4 - Сливной клапан F073330 Примечание:See solution 107107
5 - Комплект уплотнений F073331
6 - Золотниковый клапан F073332 Примечание:Зеленый
6 - Золотниковый клапан F073333 Примечание:Красный
7 - Сетчатый фильтр F073334
8 - Заглушка F018111 Количество:3
9 - Заглушка F011293 Количество:5
10 - Комплект уплотнений F073319
11 - Сливной клапан F695929 Примечание:See solution 107107

Наверх

Valve, Counter Balance - ST734111 ( Клапан, Счетчик Баланс - )

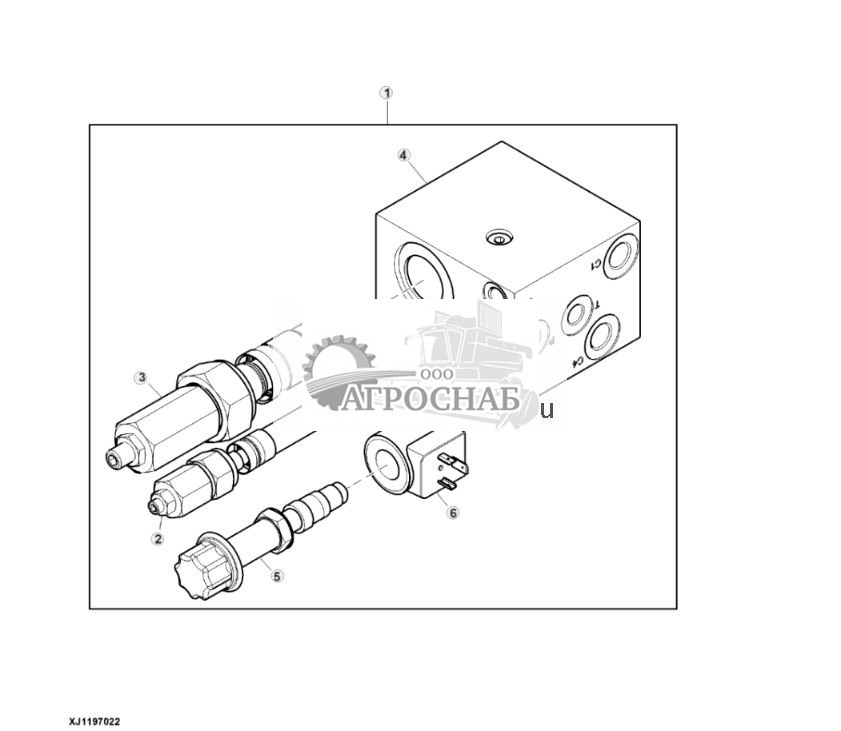

Valve, Counter Balance - ST734111 160.jpg

1 - Блок клапана F070226
2 - Автоматический клапан F066255 Примечание:INCLUDES F066257
2 - Комплект уплотнений F066257 Примечание:Не показано
3 - Автоматический клапан F066254 Примечание:INCLUDES F066256
3 - Комплект уплотнений F066256 Примечание:Не показано
4 - Обратный клапан F070248 Количество:2 Примечание:INCLUDES F070249
4 - Комплект уплотнений F070249 Примечание:Не показано
5 - Электромагнитный клапан F062554 Примечание:W/O Coil, INCLUDES F698480
5 - Комплект уплотнений F698480 Примечание:Not Illustrated, SUB FOR F062341
6 - Катушка эл/магн. клапана F060200

Наверх

Proportional Valve Mounting - ST141828 ( Пропорциональный Клапан Для Монтажа )

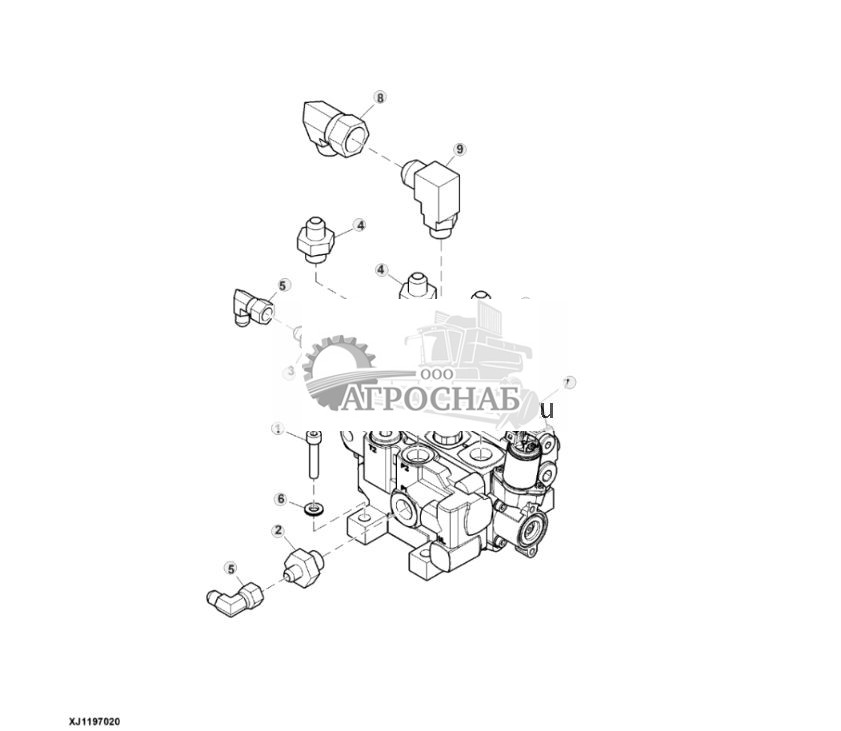

Proportional Valve Mounting - ST141828 161.jpg

1 - Винт с гол. п/торц. кл. 19M9951 Количество:3 Примечание:M8 X 40
2 - Фитинг F005056
3 - Фитинг F005057
4 - Фитинг F005059 Количество:3
5 - Коленчатый патрубок F022417 Количество:2
6 - Стопорная шайба F064435 Количество:3
7 - Эл. пропорцион. клапан F069897 Примечание:Компоненты на отдельной стр.
8 - Фитинг F011482
9 - Коленчатый патрубок F013048

Наверх

Counter Balance Valve Mounting - ST766319 ( Счетчик Баланс Клапан, Монтаж - )

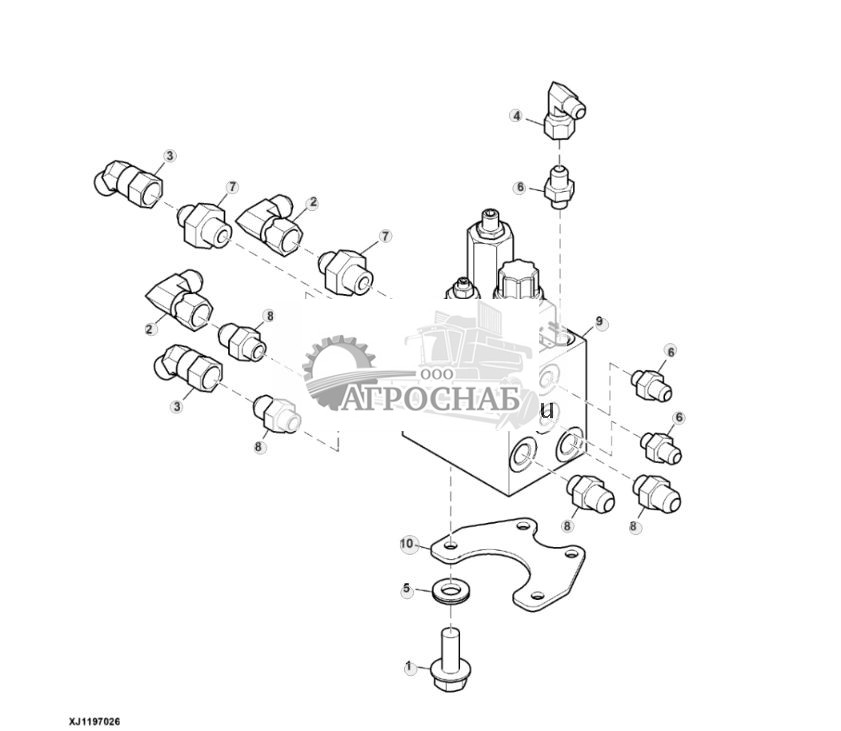

Counter Balance Valve Mounting - ST766319 162.jpg

1 - Винт 19M9568 Количество:2 Примечание:M8 X 20
2 - Коленчатый патрубок F005045 Количество:2
3 - Коленчатый патрубок F012521 Количество:2
4 - Коленчатый патрубок F022417 Количество:2
5 - Стопорная шайба F064435 Количество:2
6 - Фитинг F005057 Количество:4
7 - Фитинг F005059 Количество:2
8 - Фитинг F005060 Количество:4
9 - Блок клапана F070226 Примечание:Компоненты на отдельной стр.
10 - Пластина F661714

Наверх

Hydraulics, Bulldozer Blade, Proportional - ST766628 ( Гидравлика, Бульдозер Лезвия, Пропорционально - )

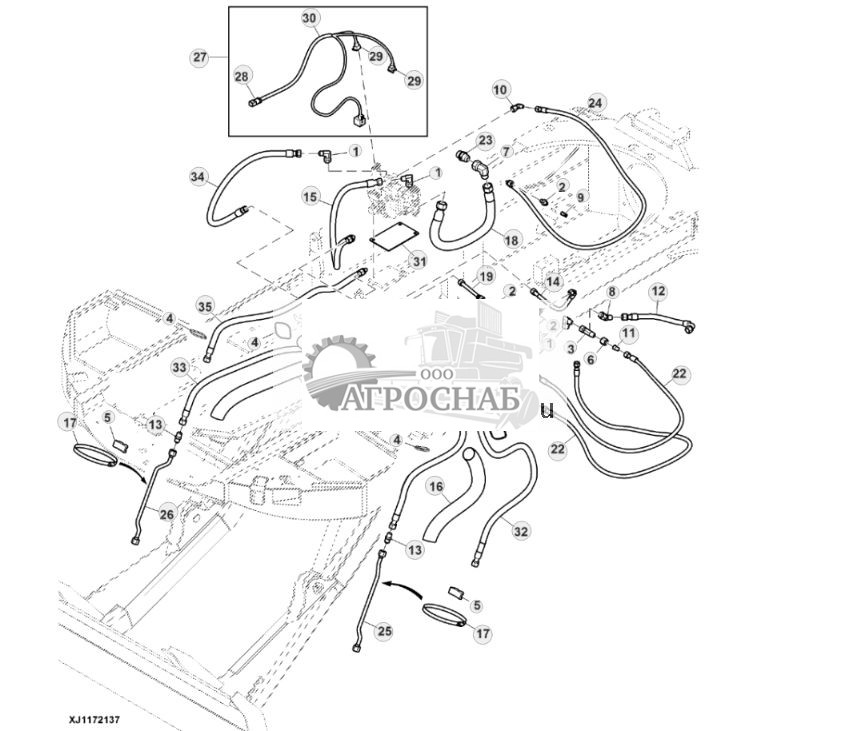

Hydraulics, Bulldozer Blade, Proportional - ST766628 163.jpg

1 - Коленчатый патрубок F005045 Количество:3
2 - Фитинг F005057 Количество:3
3 - Тройник F005073
4 - Обвязной хомут F005335 Количество:4
5 - Шланговая опора F007730 Количество:4
6 - Фитинг рукава F010079
7 - Фитинг F011482
8 - Коленчатый патрубок F012521
9 - Обратный клапан F015494
10 - Коленчатый патрубок F022417 Serial No.______-XXXXXX Примечание:Больше не используется
11 - Фитинг F025424
12 - Гидрошланг F025462 Примечание:LGTH = 320 mm
13 - Фитинг F026843 Количество:2
14 - Гидрошланг F044885 Примечание:LGTH = 400 mm
15 - Гидрошланг F048981 Примечание:LGTH = 900 mm
16 - Защитный шланг F051025 Количество:2
17 - Шланговый зажим F052869 Количество:4
18 - Гидрошланг F055898 Примечание:LGTH = 2600 mm
19 - Гидрошланг F057801 Примечание:LGTH = 420 mm
20 - Крепежные детали F062777
21 - Гидравлич. ограничитель F062778
22 - Гидрошланг F062801 Количество:2 Примечание:LGTH = 1600 mm
23 - Фитинг переходника F071845
24 - Гидрошланг F076434 Примечание:LGTH = 1700 mm
25 - Трубка F633228
26 - Трубка F633229
27 - Жгут проводов F642124
28 - Корпус электр. разъема AZ54536
28 - Выходное гнездо F053707
28 - Штифт F045798 Количество:6
29 - Ограждение F031719 Количество:2
29 - Сальник F056900 Количество:4
29 - Клемма электр. разъема F056901 Количество:2
29 - Клемма электр. разъема F056902 Количество:4
30 - Узел электрич. разъема F015162
30 - Изоляционная трубка F047033
30 - Ограждение F008006
31 - Резиновый ремень трака F649091
32 - Гидрошланг F675173 Количество:2 Примечание:LGTH = 1170 mm
33 - Гидрошланг F675195 Примечание:LGTH = 1170 mm
34 - Гидрошланг F675200 Примечание:LGTH = 900 mm
35 - Гидрошланг F675229 Примечание:LGTH = 1080 mm

Наверх

Cylinder Components, Bulldozer Blade - ST766311 ( Цилиндр Компоненты, Бульдозерным Отвалом - )

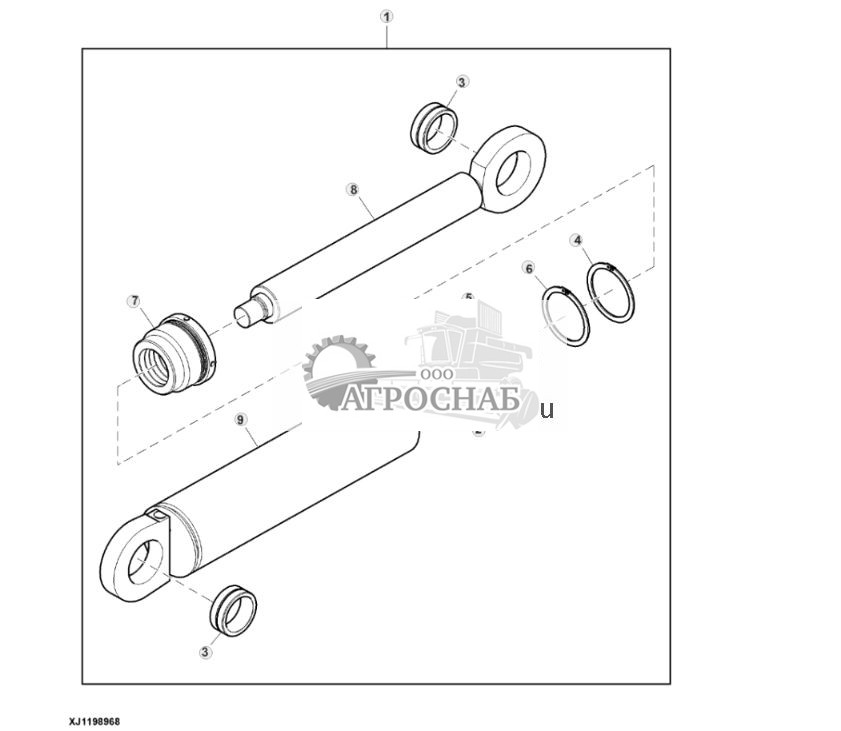

Cylinder Components, Bulldozer Blade - ST766311 164.jpg

1 - Гидравлический цилиндр F675746 Примечание:INCLUDES F675406
1 - Комплект уплотнений F675406 Примечание:Не показано
2 - Установочный винт 22M7067 Примечание:M8 X 10
3 - Саморазм. втулка AT128773 Количество:2
4 - Пружинное кольцо F025229
5 - Поршень F067308
6 - Пружинное кольцо F675273
7 - Направл. штока гидроцил. F675407
8 - Шток гидравлич. цилиндра F675750
9 - Гильза гидравл. цилиндра F675751
