Содержимое: Каталог Запчастей John Deere :1210E Forwarder (S.N. 001501-001976), Interim Tier 4, Fixed Cabin, Engine 6068HTJ91 - PC12415 16 Vehicle Electrical Systems 1210E IT4 FC 1671 Batteries, Support and Cables 1210E IT4 FC 1210E IT4 FC

1 - Винт 19M9567 Количество:4 Примечание:M8 X 16
2 - Винт 19M9568 Количество:3 Примечание:M8 X 20
3 - Крышка F662996
4 - Кронштейн F663477
5 - Кронштейн F680841

Наверх

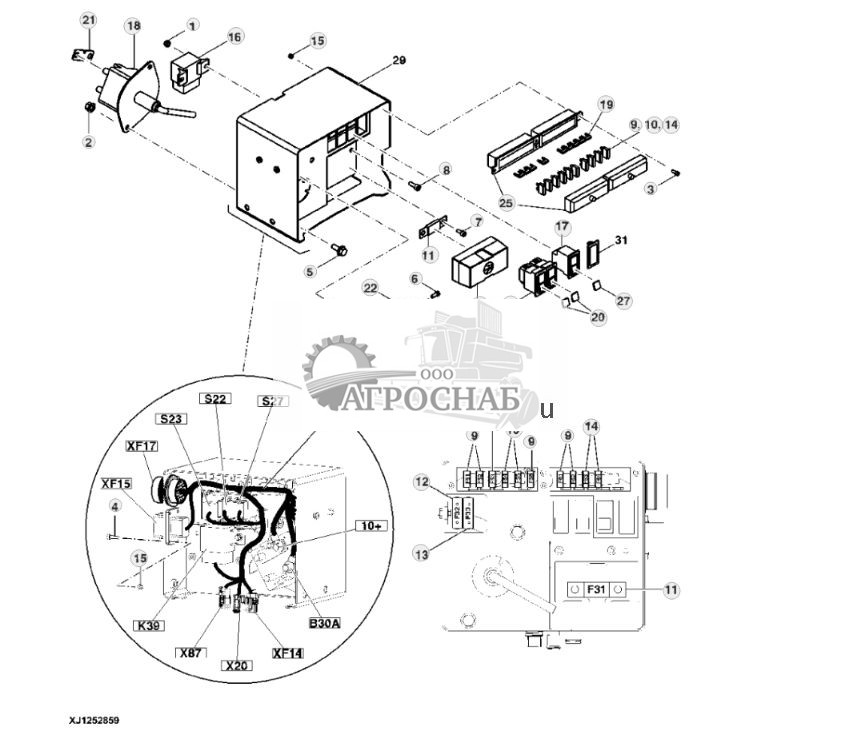

Mounting Wiring Harness, Main Switch Box - ST770406 ( Монтажный Жгут Проводов, Главный Выключатель Коробки - )

Mounting Wiring Harness, Main Switch Box - ST770406 211.jpg

1 - Стопорная гайка 14M7165 Количество:2 Примечание:M6
2 - Фланцевая гайка 14M7601 Количество:2 Примечание:M8
3 - Винт 19M9471 Количество:4 Примечание:M4 X 10
4 - Винт 19M9472 Количество:2 Примечание:M4 X 16
5 - Винт 19M9568 Количество:2 Примечание:M8 X 20
6 - Винт с головкой 19M9668 Количество:2 Примечание:M5 X 12
7 - Винт 19M9719 Количество:2 Примечание:M5 X 12
8 - Винт 19M9724 Количество:2 Примечание:M6 X 16
9 - Плавкий предохранитель 57M7120 Количество:5 Примечание:20 A, Yellow
9 - Плавкий предохранитель 57M7121 Количество:2 Примечание:10 A, RedПосмотреть аналогичные детали
9 - Плавкий предохранитель 99M7065 Количество:3 Примечание:15 A, Light BlueПосмотреть аналогичные детали
10 - Крышка Z45954
11 - Плавкий предохранитель 57M12805 Примечание:80 A, Red
12 - Плавкий предохранитель 57M8799 Примечание:40 A, Orange
12 - Плавкий предохранитель 57M8801 Примечание:60 A, Blue
13 - Жгут проводов F675567 Примечание:Компоненты на отдельной стр.
14 - Кронштейн F662973
15 - Стопорная гайка F003584 Количество:6
16 - Реле F005289 Примечание:24 V
17 - Переключатель F005373
18 - Переключатель F010909
19 - Узел электрич. разъема F015013 Количество:9
20 - Крышка F024652 Количество:2
21 - Пластина F030372
22 - Патрон предохранителя F041324 Количество:2
23 - Кронштейн F041325
24 - Крышка F041326 Количество:2
25 - Коробка плавких предохр. F041328 Количество:2
26 - Переключатель F052316 Количество:2
27 - Предупредительные знаки F061535
28 - Патрон предохранителя F072675

Наверх

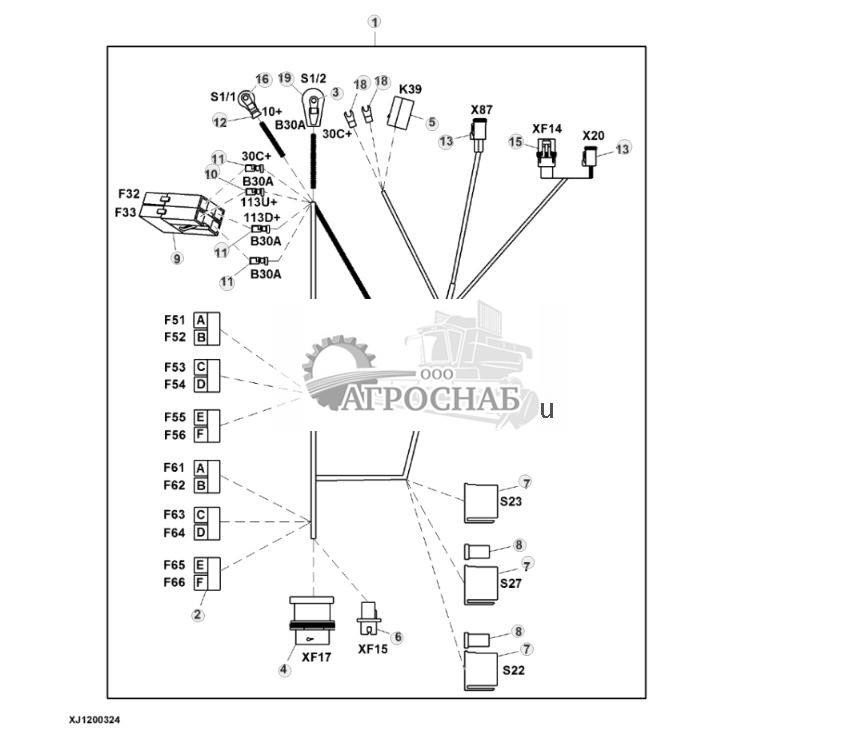

Wiring Harness Components, Main Switch Box - ST770665 ( Жгут Проводов Компонентов, Основной Переключатель - )

Wiring Harness Components, Main Switch Box - ST770665 212.jpg

1 - Жгут проводов F675567
2 - Клемма электр. разъема F018864 Количество:2
2 - Клемма электр. разъема 57M7041
3 - Клемма электр. разъема F040608
4 - Корпус электр. разъема 57M8706 Примечание:XF17 To Front Frame
4 - Гайка 57M8035
4 - Стопорная шайба 57M7765
4 - Клемма электр. разъема 57M8260 2
4 - Пробка пол. эл. разъема R78069
5 - Узел электрич. разъема F017866 Примечание:K39 To Starter Relay
5 - Клемма электр. разъема 57M7041
5 - Диод F015962
6 - Корпус электр. разъема 57M9228 Примечание:XF15 To Fuel Transfer Pump (Through F63); To Dosing Pump (Through F64)
6 - Блок. устр. эл. разъема 57M7682
6 - Пробка пол. эл. разъема R78069
6 - Клемма электр. разъема 57M7541 Количество:5
7 - Корпус электр. разъема F005398 Количество:3 Примечание:S22 To Service Light Switch, Below Cabin, S27 To Service Light Switch, Hood, S23 To Switch, Hood Open and Close
7 - Клемма электр. разъема 57M9491
8 - Гнездо F037112 Количество:2
8 - Клемма электр. разъема 57M9491
9 - Патрон предохранителя F041324 Количество:2
10 - Клемма электр. разъема 57M9104
11 - Клемма электр. разъема 57M9103 Количество:3
12 - Ограждение F033387
12 - Обвязной хомут R44302 1 Посмотреть аналогичные детали
13 - Узел электрич. разъема 57M7675 Количество:2 Примечание:X20 To Pre Heater
13 - Корпус электр. разъема 57M8657 Количество:2
13 - Клемма электр. разъема 57M7542
13 - Пробка пол. эл. разъема R78069
14 - Клемма электр. разъема F057113 Примечание:Не показано
15 - Корпус электр. разъема 57M7280 Примечание:XF14 Cabin Tilt
15 - Вспом. электр. разъем 57M7274
15 - Клемма электр. разъема 57M7299 Количество:3
15 - Уплотнен. электр. разъема R78062 Количество:3
16 - Клемма электр. разъема F040621
17 - Клемма электр. разъема F043155 Примечание:F31 To Cabin Main Fuse, 80A
18 - Клемма электр. разъема 57M7054 Количество:2
19 - Ограждение F033387

Наверх

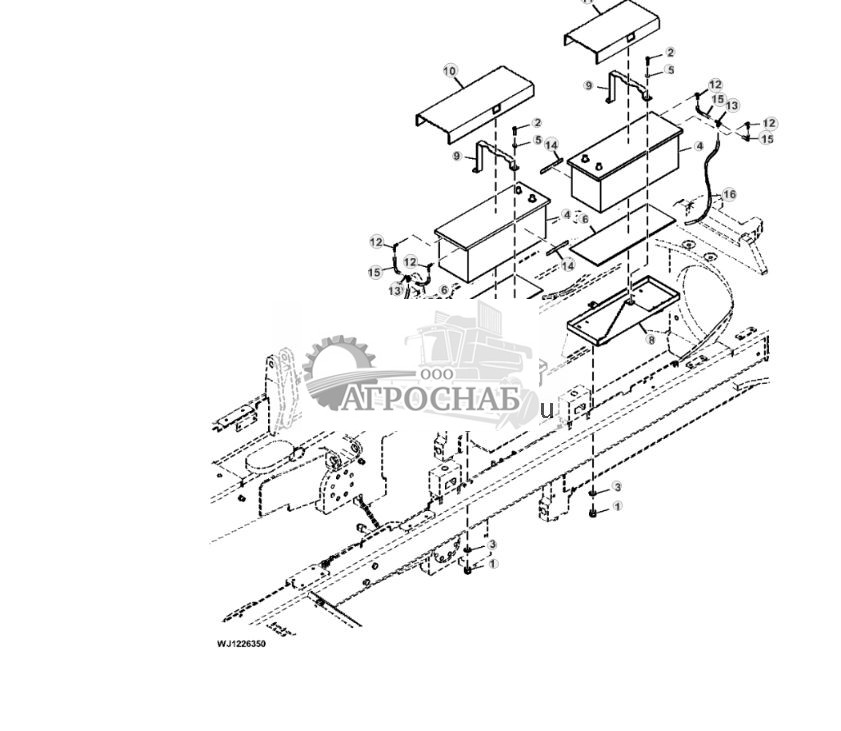

Батареи, опора и кабели - ST763817

1 - Стопорная гайка 14M7609 Количество:4 Примечание:M16
2 - Винт 19M9739 Количество:4 Примечание:M8 X 30
3 - Шайба 24M7497 Количество:4 Примечание:17 X 30 X 3 mm
4 - Герметичная батарея F688089 Количество:2 Примечание:INCLUDES F680763 AND (2) F680762; SUB FOR 682433; SUB FOR F055247
4 - Батарея сухой зарядки TY26782 Количество:2 Примечание:Alternative for Wet Charged Battery
5 - Стопорная шайба F064435 Количество:4
6 - Пластина F619529 Количество:2 Примечание:SUB FOR F635660
7 - Карман F661766
8 - Аккумуляторный ящик F689523 Примечание:SUB FOR F661767
9 - Хомут F661768 Количество:2
10 - Крышка F661769
11 - Резиновый ремень трака F653679 Примечание:SUB FOR F661770
12 - Коленчатый патрубок F680762 Количество:4
13 - Тройник F680763 Количество:2
14 - Метка F682435 Количество:2
15 - Шланг F683451 Количество:4 Примечание:LGTH = 120 mm
16 - Шланг F683452 Количество:2 Примечание:LGTH = 500 mm

Наверх

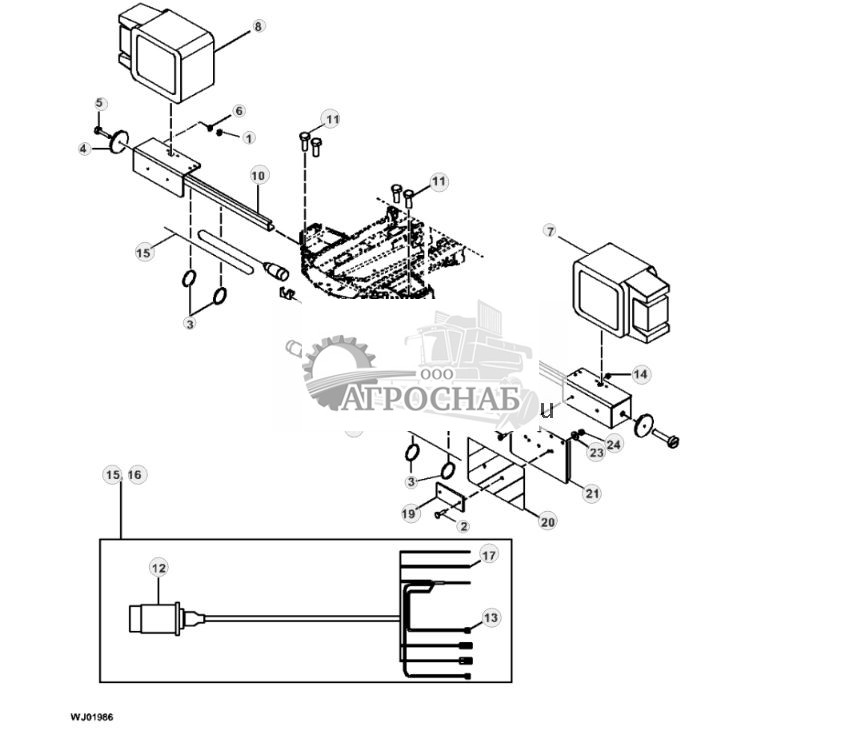

Lights, Front - ST766449 ( Фонари, Передний )

1 - Гайка 14M7620 Количество:2 Примечание:M4
2 - Винт 21M7545 Количество:4 Примечание:M5 X 16
3 - Обвязной хомут F005334 Количество:4
4 - Отражатель F008176 Количество:2
5 - Винт F018368 Количество:2
6 - Стопорная шайба F026365 Количество:2
7 - Передняя фара F055109
7 - Лампа накаливания 57M7198 Примечание:75 W
7 - Лампа накаливания 57M7022 Примечание:5 WПосмотреть аналогичные детали
7 - Карман F002635
8 - Передняя фара F055110
8 - Лампа накаливания 57M7198 Примечание:75 W
8 - Лампа накаливания 57M7022 Примечание:5 WПосмотреть аналогичные детали
8 - Карман F002635
9 - Кронштейн F660084
10 - Кронштейн F660083
11 - Винт 19M9740 Количество:4 Примечание:M8 X 35, SUB FOR 19M9686; SUB FOR 19M9627
12 - Клемма электр. разъема F005321 Количество:2
13 - Клемма электр. разъема 57M7045 Количество:4
14 - Стопорная гайка 14M7165 Количество:4 Примечание:M6
15 - Жгут проводов F660598
16 - Жгут проводов F660599
17 - Клемма электр. разъема F058395 Количество:8 Примечание:FOR F660598
17 - Клемма электр. разъема F058395 Количество:9 Примечание:FOR F660599
18 - Пластина F660358 Количество:2 Примечание:For Swedish Machines
19 - Отражатель F005193 Количество:2
20 - Метка F616293 Количество:2
21 - Пластина F615170 Количество:2
22 - Винт с головкой 19M7560 Количество:4 Примечание:M6 X 16
23 - Шайба 24M7503 Количество:4 Примечание:5.300 X 15 X 1 mm
24 - Стопорная гайка 14M7640 Количество:4 Примечание:M5
25 - Лампа накаливания F002632 Примечание:Не показано

Наверх

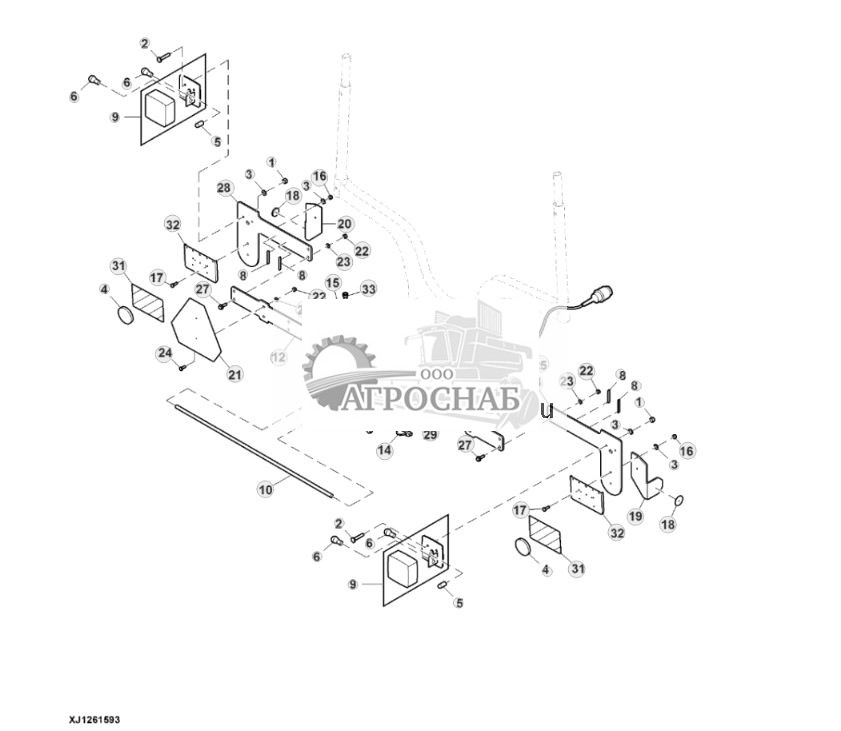

Rear Signal Lights (For Finland) - ST141701 ( Задние Сигнальные Огни (Для Финляндии) - )

Rear Signal Lights (For Finland) - ST141701 215.jpg

1 - Стопорная гайка 14M7640 Количество:7 Примечание:M5
2 - Винт 21M7547 Количество:4 Примечание:M5 X 25
3 - Шайба 24M7502 1 Примечание:5.300 X 10 X 1 mm
4 - Отражатель F005190 Количество:2
5 - Лампа накаливания F005273 Количество:2 Примечание:24 V / 10 Вт
6 - Лампа накаливания 57M7022 Количество:4 Примечание:24V / 21WПосмотреть аналогичные детали
7 - Гнездо F005320
8 - Обвязной хомут F005334 Количество:4 Примечание:SUB FOR F076866
9 - Лампа F005400 Количество:2
10 - Жгут проводов F683567 Примечание:SUB FOR F024937; COMPONENTS ON SEPARATE PAGE
11 - Винт F028430 Количество:3
12 - Кронштейн F658489 Примечание:Левый
13 - Кронштейн F658490 Примечание:R
14 - Быстрозамыкающийся штифт 99M7144 Количество:2
15 - Штифт F640343 Количество:2
16 - Стопорная гайка 14M7666 Количество:4 Примечание:M5
17 - Винт 21M7546 Количество:4 Примечание:M5 X 20
18 - Отражатель F008176 Количество:2
19 - Пластина F011680
20 - Пластина F011679
21 - Знак F016870
22 - Стопорная гайка 14M7166 Количество:6 Примечание:M8
23 - Шайба 24M7509 Количество:6 Примечание:8.400 X 16 X 1.600 mm
24 - Винт с головкой 19M9682 Количество:2 Примечание:M8 X 20
25 - Жгут проводов F005780
26 - Клемма электр. разъема F005321 Количество:2
26 - Узел электрич. разъема F005250 4
27 - Винт 19M9569 Количество:4 Примечание:M8 X 25
28 - Пластина F658488 Количество:2
29 - Стопорная гайка 14M7609 Количество:2 Примечание:M16
30 - Шайба 24M7497 Количество:2 Примечание:17 X 30 X 3 mm
31 - Метка F616293 Количество:2 Примечание:Overwide Warning
32 - Пластина F615170 Количество:2
33 - Винт с гол. п/торц. кл. F073034 Количество:2 Примечание:SUB FOR 19M9660
34 - Трубчатый профиль F658152 Количество:2 Примечание:Without Load Spaces

Наверх

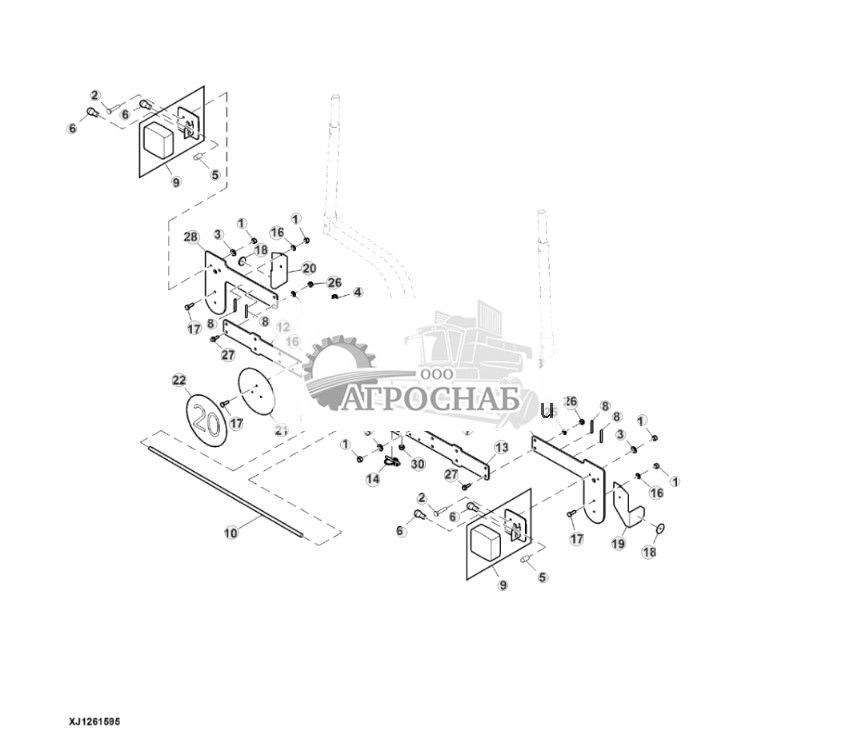

Rear Signal Lights (For Germany) - ST141702 ( Задние Сигнальные Огни (Для Германии) - )

Rear Signal Lights (For Germany) - ST141702 216.jpg

1 - Стопорная гайка 14M7640 2 Примечание:M5
2 - Винт 21M7547 Количество:4 Примечание:M5 X 25
3 - Шайба 24M7502 Количество:7 Примечание:5.300 X 10 X 1 mm
4 - Винт с гол. п/торц. кл. F073034 Количество:2
5 - Лампа накаливания F005273 Количество:2 Примечание:24 V / 10 Вт
6 - Лампа накаливания 57M7022 Количество:4 Примечание:24V / 21WПосмотреть аналогичные детали
7 - Гнездо F005320
8 - Обвязной хомут F005334 Количество:4 Примечание:SUB FOR F076866
9 - Лампа F005400 Количество:2
10 - Жгут проводов F683567 Примечание:SUB FOR F024937; COMPONENTS ON SEPARATE PAGE
11 - Винт F028430 Количество:3
12 - Кронштейн F658489
13 - Кронштейн F658490
14 - Быстрозамыкающийся штифт 99M7144 Количество:2
15 - Штифт F640343 Количество:2
16 - Шайба 24M7503 Количество:5 Примечание:5.300 X 15 X 1 mm
17 - Винт 21M7545 Количество:5 Примечание:M5 X 16
18 - Отражатель F008176 Количество:2
19 - Пластина F011680
20 - Пластина F011679
21 - Пластина F011671
22 - Знак F011666
23 - Жгут проводов F005780
24 - Клемма электр. разъема F005321
24 - Узел электрич. разъема F005250 4
25 - Шайба 24M7509 Количество:4 Примечание:8.400 X 16 X 1.600 mm
26 - Стопорная гайка 14M7166 Количество:4 Примечание:M8
27 - Винт 19M9569 Количество:4 Примечание:M8 X 25
28 - Пластина F658488 Количество:2
29 - Шайба 24M7497 Количество:2 Примечание:17 X 30 X 3 mm
30 - Стопорная гайка 14M7609 Количество:2 Примечание:M16
31 - Трубчатый профиль F658152 Количество:2 Примечание:Without Load Spaces

Наверх

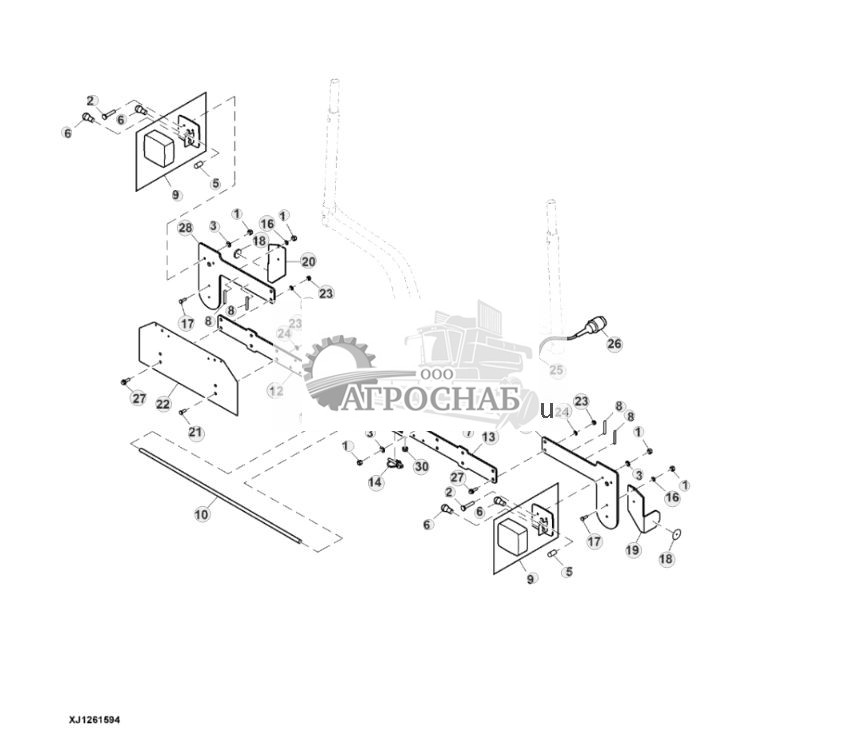

Rear Signal Lights (For Austria) - ST141703 ( Задние Сигнальные Огни (Для Австрии) - )

Rear Signal Lights (For Austria) - ST141703 217.jpg

1 - Стопорная гайка 14M7640 Количество:9 Примечание:M5
2 - Винт 21M7547 Количество:4 Примечание:M5 X 25
3 - Шайба 24M7502 Количество:7 Примечание:5.300 X 10 X 1 mm
4 - Винт с гол. п/торц. кл. F073034 Количество:2 Примечание:SUB FOR 19M9660
5 - Лампа накаливания F005273 Количество:2 Примечание:24 V / 10 W
6 - Лампа накаливания 57M7022 Количество:4 Примечание:24 V / 21 WПосмотреть аналогичные детали
7 - Гнездо F005320
8 - Обвязной хомут F005334 Количество:4 Примечание:SUB FOR F076866
9 - Лампа F005400 Количество:2
10 - Жгут проводов F683567 Примечание:Rear Signal Lights, SUB FOR F024937;COMPONENTS ON SEPARATE PAGE
11 - Винт F028430 Количество:3
12 - Кронштейн F658489
13 - Кронштейн F658490
14 - Быстрозамыкающийся штифт 99M7144 Количество:2
15 - Штифт F640343 Количество:2
16 - Шайба 24M7503 Количество:2 Примечание:5.300 X 15 X 1 mm
17 - Винт 21M7545 Количество:2 Примечание:M5 X 16
18 - Отражатель F008176 Количество:2
19 - Пластина F011680
20 - Пластина F011679
21 - Винт с головкой 19M9682 Количество:2 Примечание:M8 X 20
22 - Пластина F639036
23 - Стопорная гайка 14M7166 Количество:6 Примечание:M8
24 - Шайба 24M7509 Количество:6 Примечание:8.400 X 16 X 1.600 mm
25 - Жгут проводов F005780
26 - Клемма электр. разъема F005321 Количество:2
26 - Узел электрич. разъема F005250 4
27 - Винт 19M9569 Количество:4 Примечание:M8 X 25
28 - Пластина F658488 Количество:2
29 - Шайба 24M7497 Количество:2 Примечание:17 X 30 X 3 mm
30 - Стопорная гайка 14M7609 Количество:2 Примечание:M16
31 - Трубчатый профиль F658152 Количество:2 Примечание:Without Load Spaces

Наверх

Work Lights, Cab, Halogen - ST786229 ( Рабочее Освещение, Кабина, Галоид - )

Work Lights, Cab, Halogen - ST786229 218.jpg

1 - Фланцевая гайка 14M7601 Количество: 10 Примечание:M8, SUB FOR 14M7166
2 - Винт 19M9568 Количество: 10 Примечание:M8 X 20, SUB FOR 19M9683
3 - Винт с головкой 19M9630 Количество: 10 Примечание:M8 X 55
4 - Кронштейн F076555 Количество: 10
5 - Прожектор F070467 Количество:8 Примечание:Halogen Worklight
6 - Прожектор F070466 Количество:2 Примечание:Halogen Worklight

Наверх

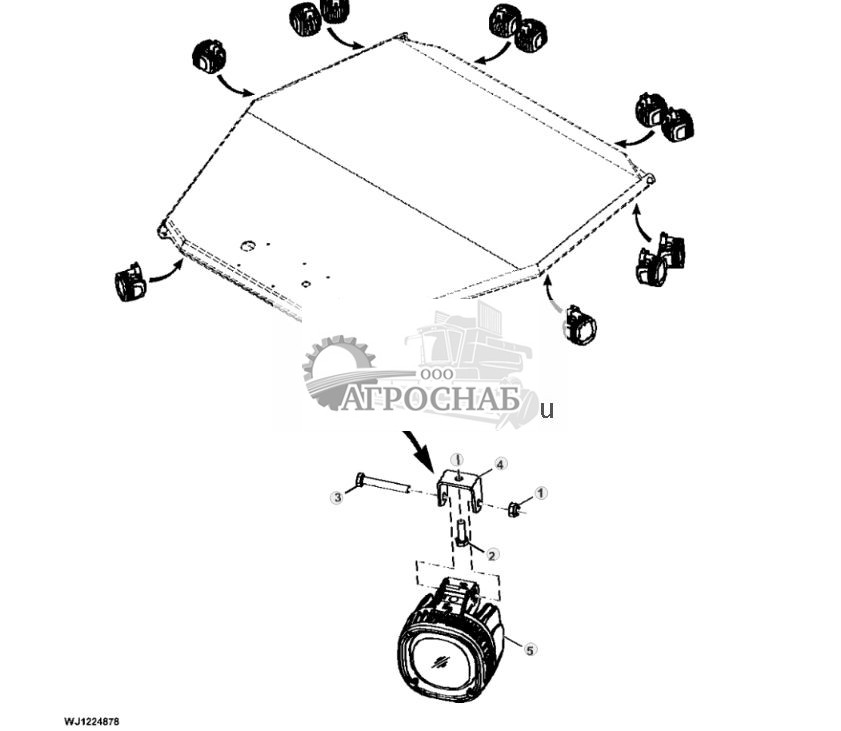

Work Lights, Cab, LED - ST786180 ( Рабочее освещение, кабина, Сид - )

Work Lights, Cab, LED - ST786180 219.jpg

1 - Фланцевая гайка 14M7601 2 Примечание:M8, SUB FOR 14M7166
2 - Винт 19M9568 2 Примечание:M8 X 20, SUB FOR 19M9683
3 - Винт с головкой 19M9630 2 Примечание:M8 X 55
4 - Кронштейн F076555 2
5 - Прожектор F677976 2 Примечание:NLA; ORDER F686184
5 - Прожектор F686184 2 Примечание:Asymmetric Light

Наверх

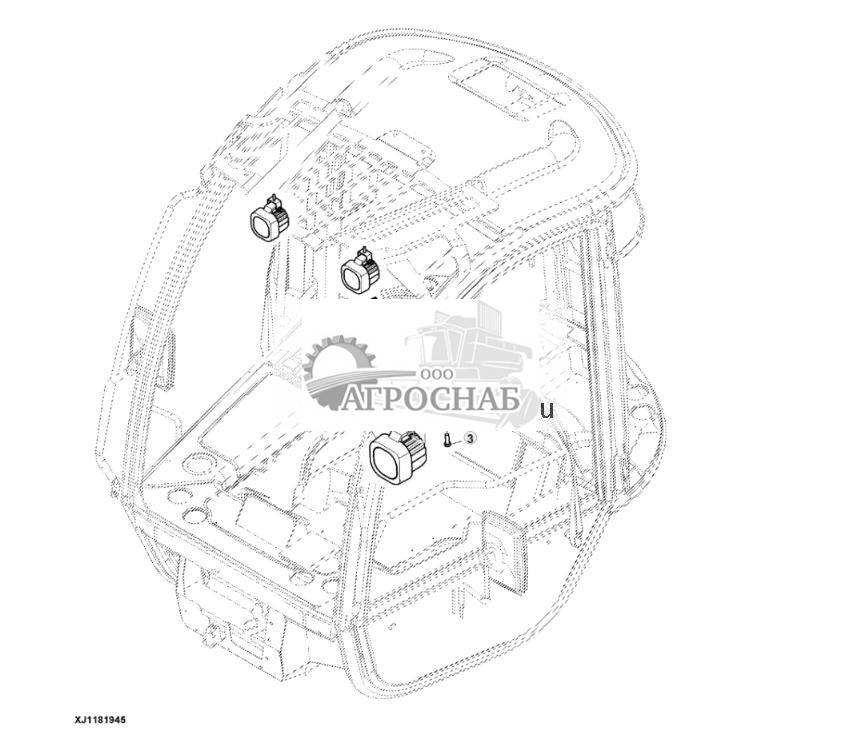

Track Lights, Cab, LED - ST786238 ( Трековые светильники, такси, вело - )

Track Lights, Cab, LED - ST786238 220.jpg

1 - Фланцевая гайка 14M7601 Количество:2 Примечание:M8, SUB FOR 14M7166
2 - Винт с головкой 19M9630 Количество:2 Примечание:M8 X 55
3 - Винт 19M9568 Количество:2 Примечание:M8 X 20, SUB FOR 19M9683
4 - Шайба 24M7509 Количество:2 Примечание:8.400 X 16 X 1.600 mm
5 - Кронштейн F076555 Количество:2
6 - Прожектор F693444 Количество:2 Примечание:SUB FOR F676798

Наверх

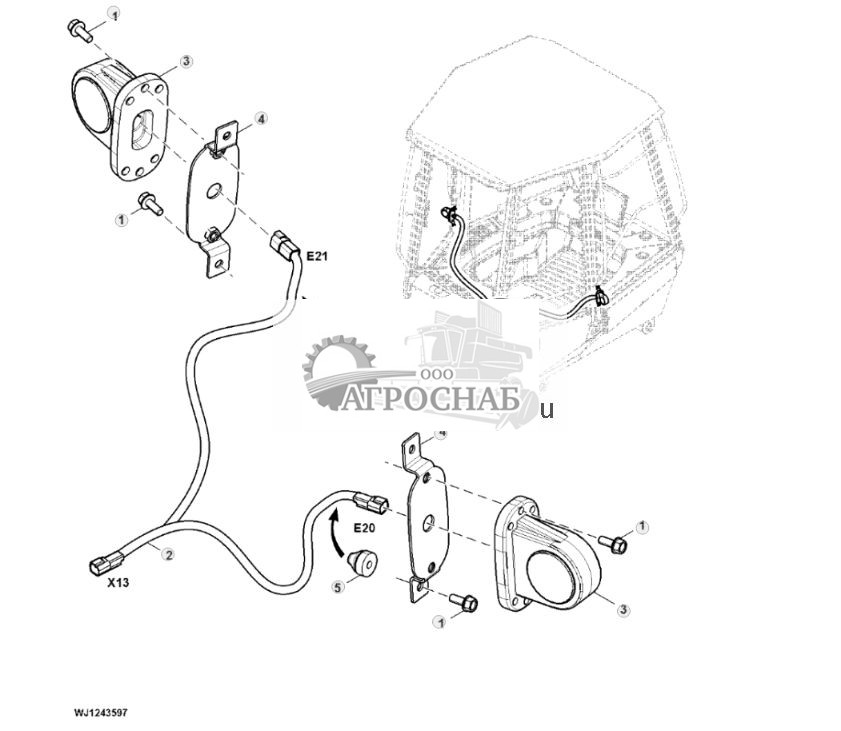

Clearance Lights, Cab (For Germany) - ST793548 ( Габаритные Огни, Кабины (Германия) - )

Clearance Lights, Cab (For Germany) - ST793548 221.jpg

1 - Винт F681380 Количество:8
2 - Жгут проводов F684311 Примечание:Компоненты на отдельной стр.
3 - Боковая фара F698749 Количество:2
4 - Кронштейн F698763 Количество:2
5 - Уплотнение F698766 Количество:2

Наверх

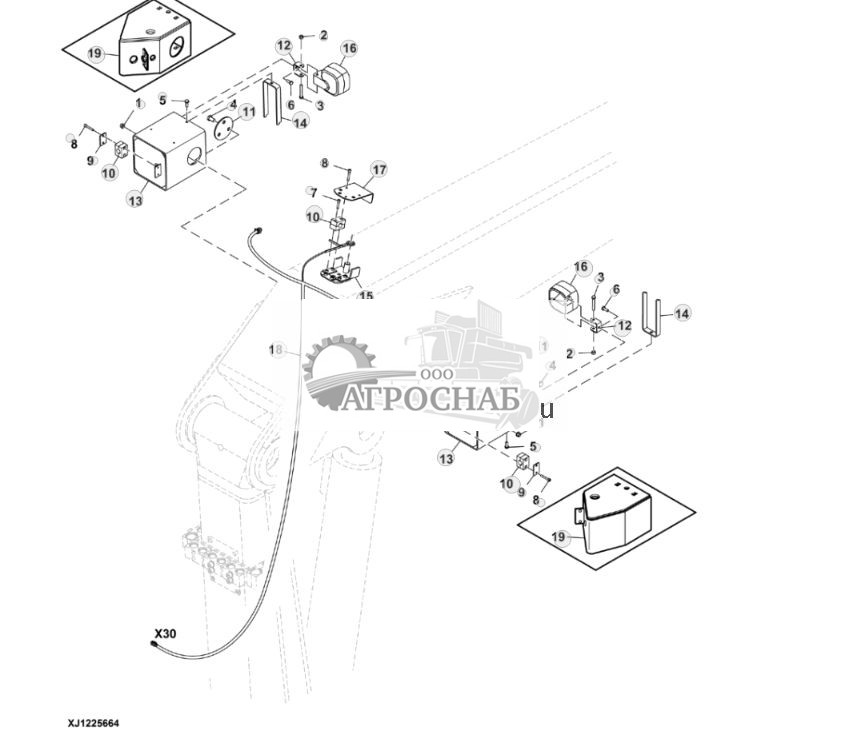

Work Light, Boom, Halogen - ST389260 ( Рабочий Свет, Бум, Галоген - )

Work Light, Boom, Halogen - ST389260 222.jpg

1 - Фланцевая гайка 14M7601 Количество:2 Примечание:M8
2 - Стопорная гайка 14M7685 Количество:2 Примечание:M8
3 - Винт с головкой 19M9630 Количество:2 Примечание:M8 X 55
4 - Винт с головкой 19M9646 Количество:6 Примечание:M12 X 20
5 - Винт с головкой 19M9680 Количество:2 Примечание:M8 X 12
6 - Винт с головкой 19M9682 Количество:2 Примечание:M8 X 20
7 - Винт 19M9727 Количество:3 Примечание:M6 X 30
8 - Винт 19M9729 Количество:7 Примечание:M6 X 40
9 - Крышка F010635 Количество:2
10 - Шланговая опора F017598 Количество:5
11 - Пластина F053774 Количество:2
12 - Кронштейн F076555 Количество:2
13 - Крышка F625643 Количество:2
14 - Крышка F625647 Количество:2 Примечание:SUB FOR F053770
15 - Крепежная деталь F634899
16 - Прожектор F070466 Количество:2
17 - Крышка F634900
18 - Жгут проводов F638292 Примечание:Компоненты на отдельной стр.
19 - Крышка F053769 Количество:2 Примечание:ORDER F625643

Наверх

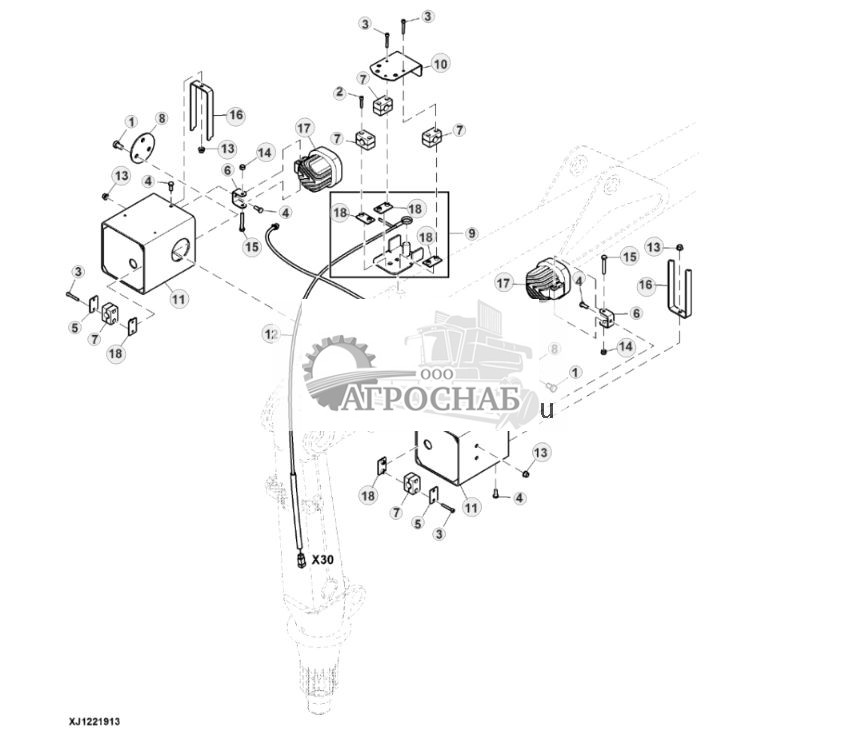

Work Light, Boom, LED - ST769311 ( Промышленное освещение, заграждения, вели - )

Work Light, Boom, LED - ST769311 223.jpg

1 - Винт с головкой 19M9646 Количество:6 Примечание:M12 X 20
2 - Винт 19M9727 Количество:3 Примечание:M6 X 30
3 - Винт 19M9729 Количество:7 Примечание:M6 X 40
4 - Винт с головкой 19M9682 Количество:4 Примечание:M8 X 20
5 - Крышка F010635 Количество:2
6 - Кронштейн F076555 Количество:2
7 - Шланговая опора F017598 Количество:5
8 - Пластина F053774 Количество:2
9 - Крепежная деталь F634899
10 - Крышка F634900
11 - Крышка F625643 Количество:2 Примечание:INCLUDES (2) F010719
12 - Жгут проводов F638292 Примечание:Компоненты на отдельной стр.
13 - Фланцевая гайка 14M7601 Количество:4 Примечание:M8
14 - Стопорная гайка 14M7685 Количество:2 Примечание:M8
15 - Винт с головкой 19M9630 Количество:2 Примечание:M8 X 55
16 - Крышка F625647 Количество:2
17 - Прожектор F677977 Количество:2 Примечание:NLA; ORDER F686179
17 - Прожектор F686179 Количество:2 Примечание:Symmetric Light
18 - Скоба F010719 Количество:5

Наверх

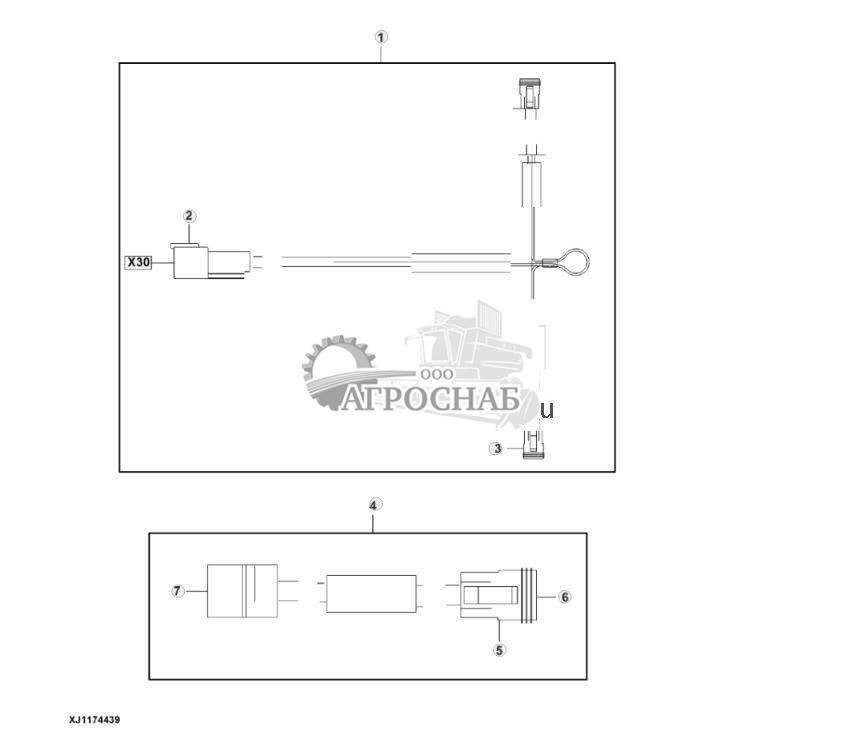

Boom Work Lights Wiring Harness - ST389262 ( Работать Бум Света Жгут Проводов - )

Boom Work Lights Wiring Harness - ST389262 224.jpg

1 - Жгут проводов F638292
2 - Узел электрич. разъема F056845 Примечание:X30 To Boom Work Light
2 - Блокировка F052695
2 - Клемма электр. разъема 57M7541 Количество:2 Примечание:SUB FOR F052692
3 - Узел электрич. разъема F056844 Количество:2
3 - Блокировка F052686 Количество:2
3 - Гнездо 57M7542 Количество:4 Примечание:SUB FOR F052691
3 - Шланг F035732 Количество:3
3 - Обвязной хомут F005334 Количество:2
4 - Жгут проводов F632441
5 - Узел электрич. разъема F052688
6 - Блокировка F052686
6 - Гнездо F052691 Количество:2
7 - Узел электрич. разъема F037450
7 - Штифт F046358 Количество:2

Наверх

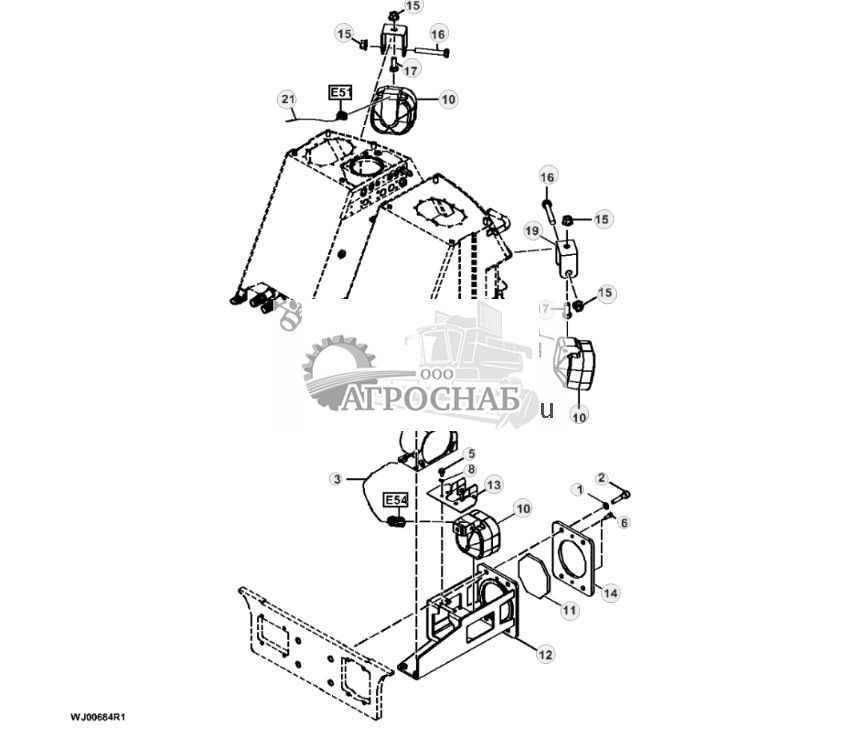

Waist Light and Reverse Alarm, Halogen - ST773442 ( Талия свет и звуковой сигнал заднего хода, галогенная - )

Waist Light and Reverse Alarm, Halogen - ST773442 225.jpg

1 - Стопорная шайба F005551 Количество:4
2 - Винт 19M9706 Количество:4 Примечание:M10 X 35
3 - Жгут проводов F638484 Примечание:Компоненты на отдельной стр.
4 - Стопорная шайба F064435 Количество:2
5 - Винт 19M9566 Количество:4 Примечание:M6 X 12
6 - Винт 19M9724 Количество:2 Примечание:M6 X 16
7 - Винт 19M9446 Количество:2 Примечание:M8 X 12
8 - Шайба F064434 Количество:4
9 - Предупр. сигнал движения F062170
10 - Прожектор F070466 Количество:3
11 - Элемент жесткости F627590
12 - Кронштейн F648081
13 - Кронштейн F657175
14 - Пластина F648258
15 - Стопорная гайка 14M7685 Количество:4 Примечание:M8, SUB FOR 14M7601
16 - Винт с головкой 19M9630 Количество:2 Примечание:M8 X 55
17 - Винт 19M9567 Количество:2 Примечание:M8 X 16
19 - Кронштейн F076555 Количество:2
20 - Жгут проводов F636423 Примечание:Компоненты на отдельной стр.
21 - Жгут проводов F636355 Примечание:Компоненты на отдельной стр.

Наверх

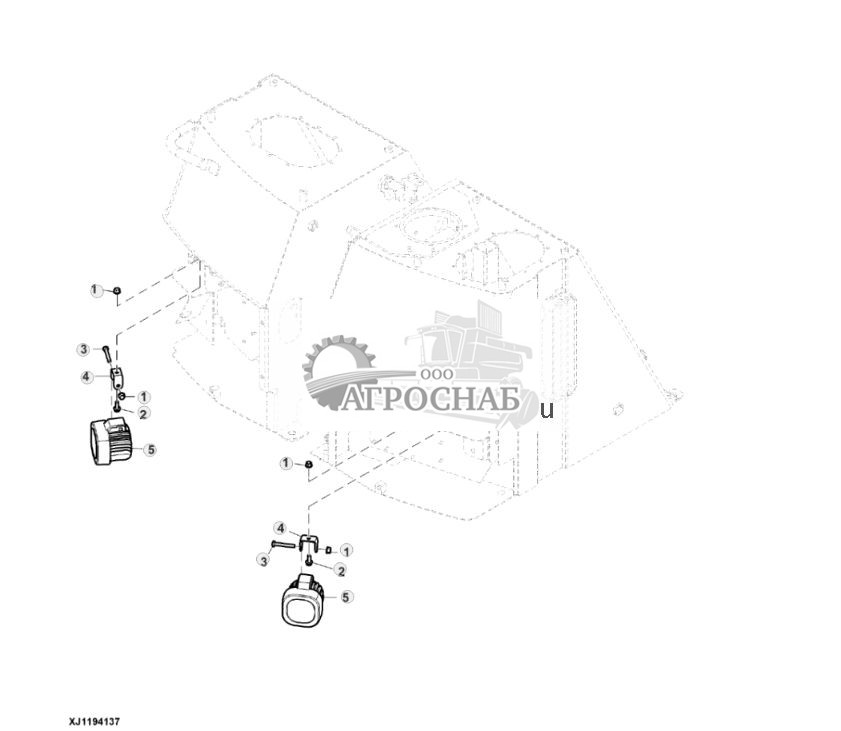

Waist Lights, LED - ST774086 ( Талия фары, светодиодные - )

1 - Фланцевая гайка 14M7601 Количество:4 Примечание:M8
2 - Винт 19M9568 Количество:2 Примечание:M8 X 20
3 - Винт с головкой 19M9630 Количество:2 Примечание:M8 X 55
4 - Кронштейн F076555 Количество:2
5 - Прожектор F686179 Количество:2 Примечание:Symmetric Light

Наверх

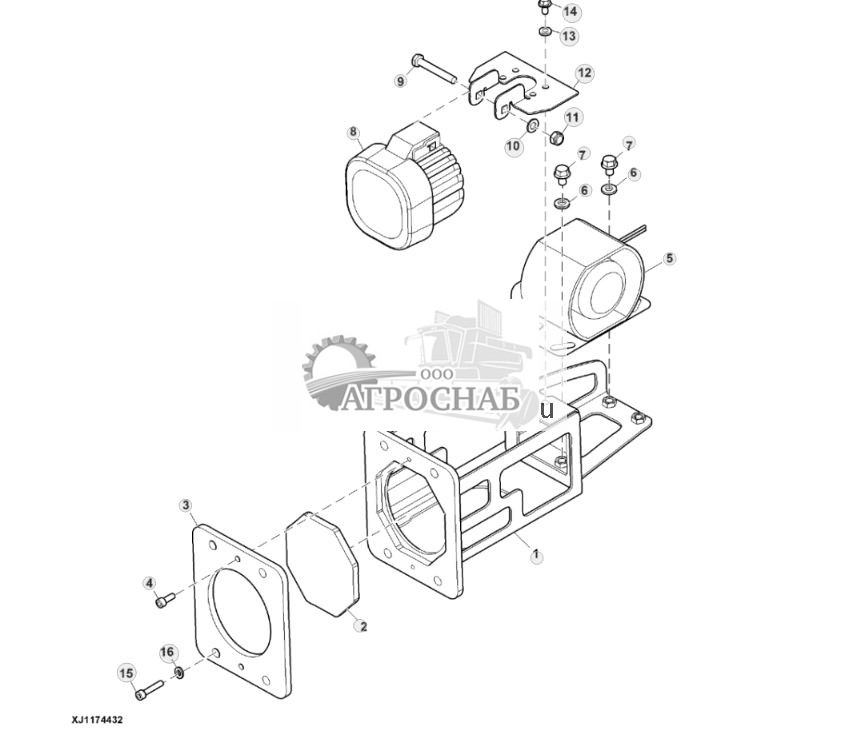

Reverse Warning Alarm and Light, LED - ST759144 ( Обратный предупреждения сигнализации и света, LED - )

Reverse Warning Alarm and Light, LED - ST759144 227.jpg

1 - Кронштейн F648081
2 - Ограждение F627590
3 - Пластина F648258
4 - Винт 19M9724 Количество:2 Примечание:M6 X 16
5 - Предупр. сигнал движения F062170
6 - Стопорная шайба F064435 Количество:2
7 - Винт 19M9446 Количество:2 Примечание:M8 X 12
8 - Прожектор F677977 Примечание:Symmetric Light, NLA; ORDER F686179
8 - Прожектор F686179 Примечание:Symmetric Light, LED
9 - Винт с головкой 19M9630 Примечание:M8 X 55
10 - Шайба 24M7509 Примечание:8.400 X 16 X 1.600 mm
11 - Стопорная гайка 14M7685 Примечание:M8
12 - Пластина F648085
13 - Шайба F064434 Количество:4
14 - Винт 19M9566 Количество:4 Примечание:M6 X 12
15 - Винт 19M9706 Количество:4 Примечание:M10 X 35
16 - Стопорная шайба F005551 Количество:4

Наверх

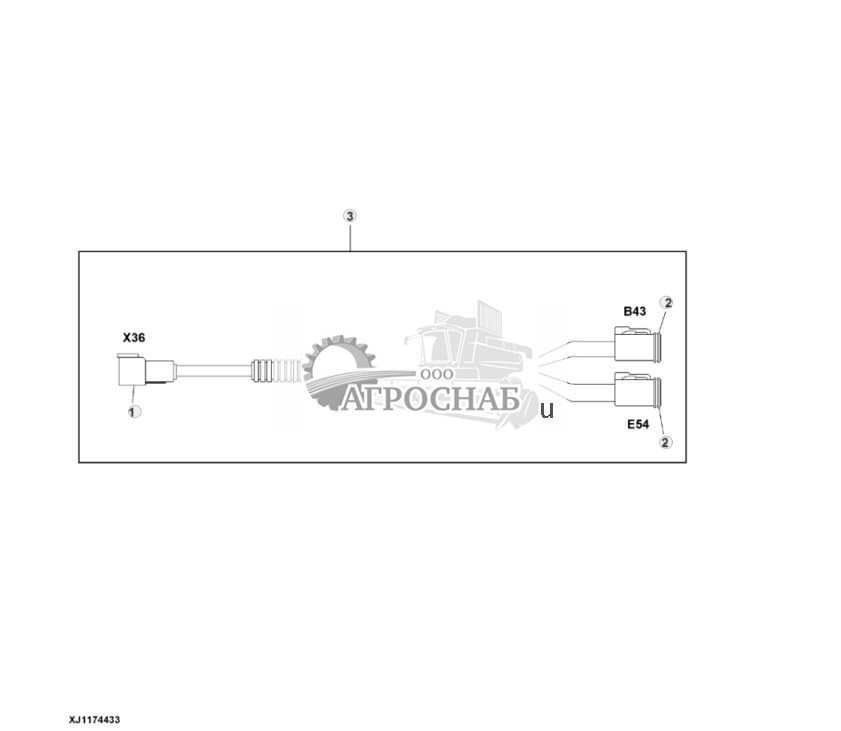

Wiring Harness, Reverse Warning Alarm and Light - ST809392 ( Жгут проводов, обратный предупреждения сигнализации и световой )

Wiring Harness, Reverse Warning Alarm and Light - ST809392 228.jpg

1 - Узел электрич. разъема F059559 Примечание:X36 To Boom Controller
1 - Блок. устр. эл. разъема 57M7619
1 - Узел электрич. разъема 57M7641 Количество:4
2 - Узел электрич. разъема F056844 Количество:2 Примечание:B43 To Horn, E54 To Floodlamp
2 - Узел электрич. разъема 57M7620 Количество:2
2 - Клемма электр. разъема 57M7542 Количество:4
3 - Жгут проводов F638484

Наверх

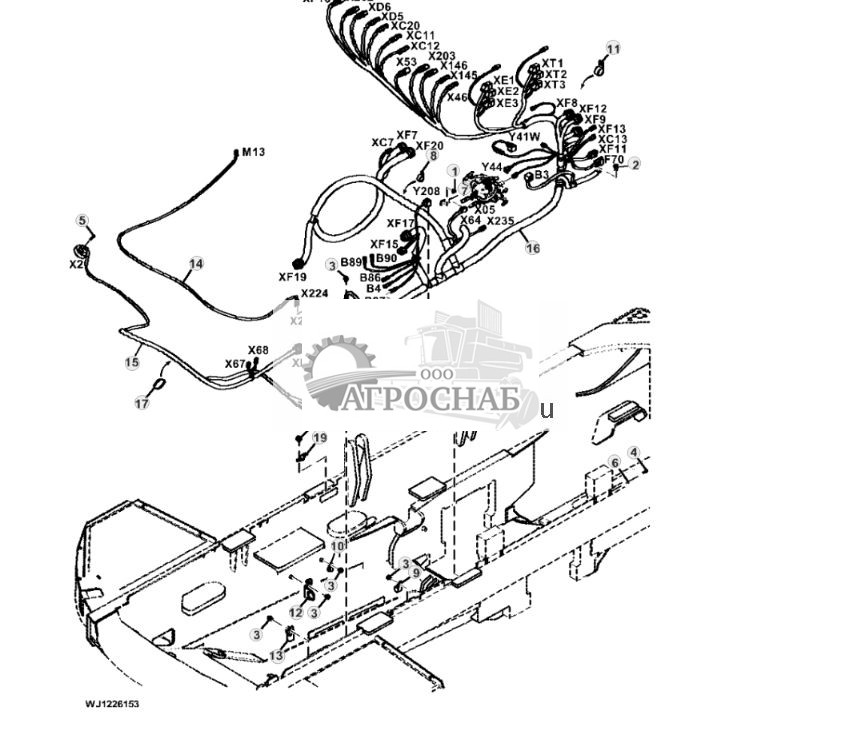

Mounting, Main Wiring Harnesses - ST941534 ( Монтаж, Основные Жгуты Проводов - )

Mounting, Main Wiring Harnesses - ST941534 229.jpg

1 - Винт 19M9446 Количество:3 Примечание:M8 X 12
2 - Винт 19M9448 Примечание:M10 X 20
3 - Винт 19M10358 Количество:5 Примечание:M10 X 16
4 - Винт с головкой 19M9670 Примечание:M5 X 20
5 - Винт 21M7548 Количество:6 Примечание:M5 X 30
6 - Шайба 24M7502 Примечание:5.300 X 10 X 1 mm
7 - Вспом. электр. разъем 57M8736 Количество:3
8 - Шланговая опора F004422 Количество:2
9 - Шланговый зажим F004423
10 - Карман F053301
11 - Скоба F122078
12 - Пластина F649084
13 - Пластина F656034
14 - Жгут проводов F663362 Примечание:Компоненты на отдельной стр.
15 - Жгут проводов F675593 Примечание:Компоненты на отдельной стр.
16 - Жгут проводов F681146 Serial No.______-001736 Примечание:Компоненты на отдельной стр.
16 - Жгут проводов F687820 Serial No.001737-______ Примечание:Компоненты на отдельной стр.
17 - Обвязной хомут F005335 Количество:2
18 - Винт 19M9449 Примечание:M12 X 16
19 - Блок. устр. эл. разъема 57M9455

Наверх

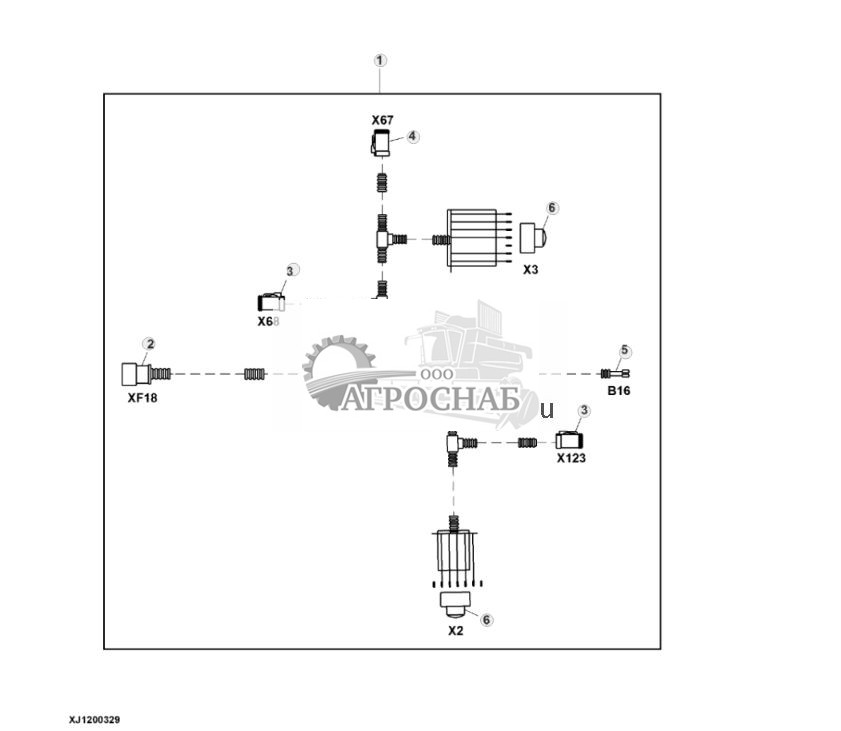

Wiring Harness Components, Front - ST776601 ( Жгут Проводов Компонентов Переднего )

Wiring Harness Components, Front - ST776601 230.jpg

1 - Жгут проводов F675593
2 - Корпус электр. разъема 57M8794 Примечание:XF18 To Relay, Horn
2 - Клемма электр. разъема 57M7542 Количество:8
2 - Клемма электр. разъема R78065
2 - Пробка пол. эл. разъема R78069 Количество:6
3 - Корпус электр. разъема 57M8673 Количество:2 Примечание:X123 To Hydraulic Fan, X68 To Stairs Valve
3 - Узел электрич. разъема 57M7618 Количество:2
3 - Клемма электр. разъема R78065
4 - Корпус электр. разъема 57M8657 Примечание:X67 To Stairs Sensor
4 - Узел электрич. разъема 57M7675
4 - Клемма электр. разъема 57M8263 Количество:3
5 - Гильза F035196 Количество:2 Примечание:B16 To Horn
5 - Клемма электр. разъема 57M7041 Количество:2 Примечание:SUB FOR F008088
6 - Гнездо F005320 Количество:2

Наверх

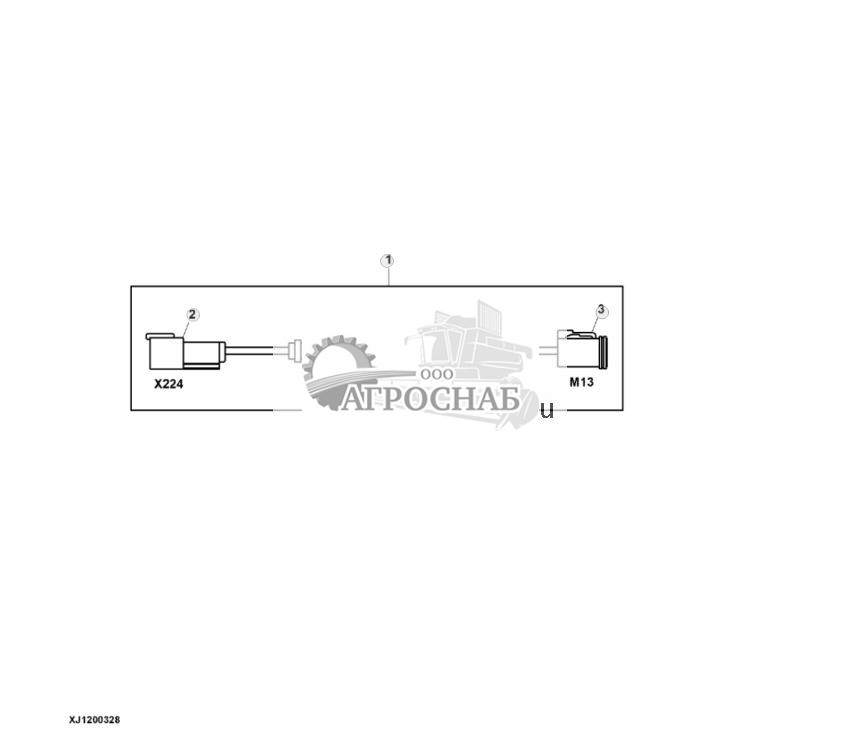

Wiring Harness Components, Hood Lifting Motor - ST776565 ( Жгут Проводов Компонентов, Капот Подъема Мотора - )

Wiring Harness Components, Hood Lifting Motor - ST776565 231.jpg

1 - Жгут проводов F663362
2 - Корпус электр. разъема 57M7533 Примечание:X224 To Switch, Hood Open
2 - Блок. устр. эл. разъема 57M7621
2 - Клемма электр. разъема 57M9525 Количество:2
3 - Корпус электр. разъема 57M7534 Примечание:M13 To Motor, Hood Open
3 - Узел электрич. разъема 57M7620
3 - Клемма электр. разъема 57M9526 Количество:2

Наверх

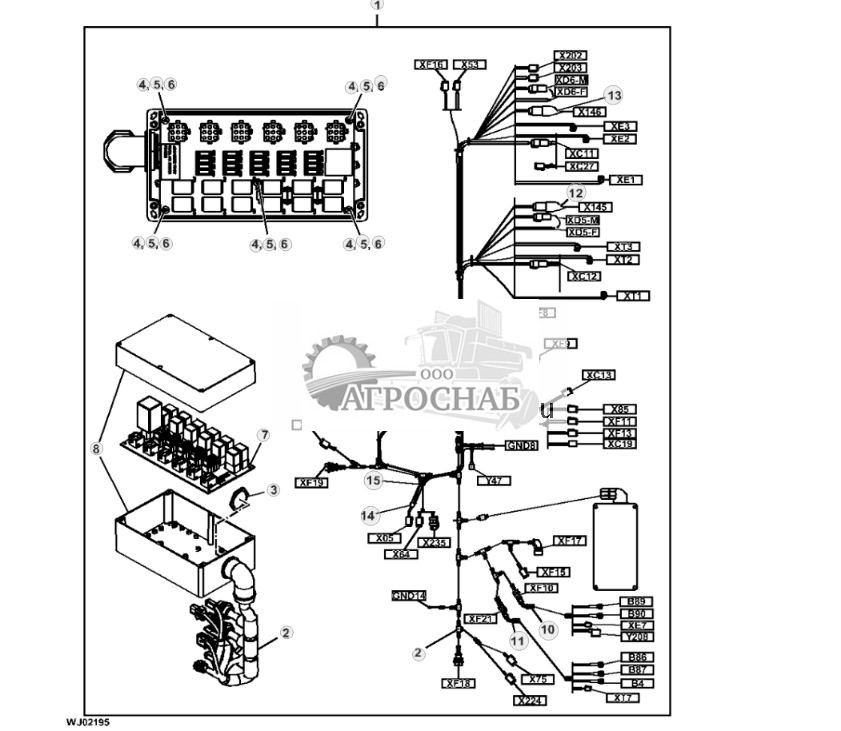

Fuse Box Main Wiring Harness ( - 001736) - ST941152 ( Предохранитель Основной Жгут Проводов ( - ) - )

Fuse Box Main Wiring Harness ( - 001736) - ST941152 232.jpg

1 - Жгут проводов F681146
2 - Жгут проводов F681145 Примечание:Компоненты на отдельной стр.
3 - Гайка .......
4 - Винт с гол. п/торц. кл. 19M10451 Количество:5 Примечание:M3 X 20
5 - Распорная втулка F675614 Количество:5
6 - Распорная втулка F675608 Количество:5
7 - Печатная плата F648354
8 - Коробка плавких предохр. F649015
9 - Жгут проводов F632746 Примечание:Компоненты на отдельной стр.
10 - Жгут проводов F660988 Примечание:Компоненты на отдельной стр.
11 - Жгут проводов F660321 Примечание:Компоненты на отдельной стр.
12 - Резистор F647654
13 - Резистор F647655
14 - Жгут проводов F662299 Примечание:Компоненты на отдельной стр.
15 - Обвязной хомут F005334 5

Наверх

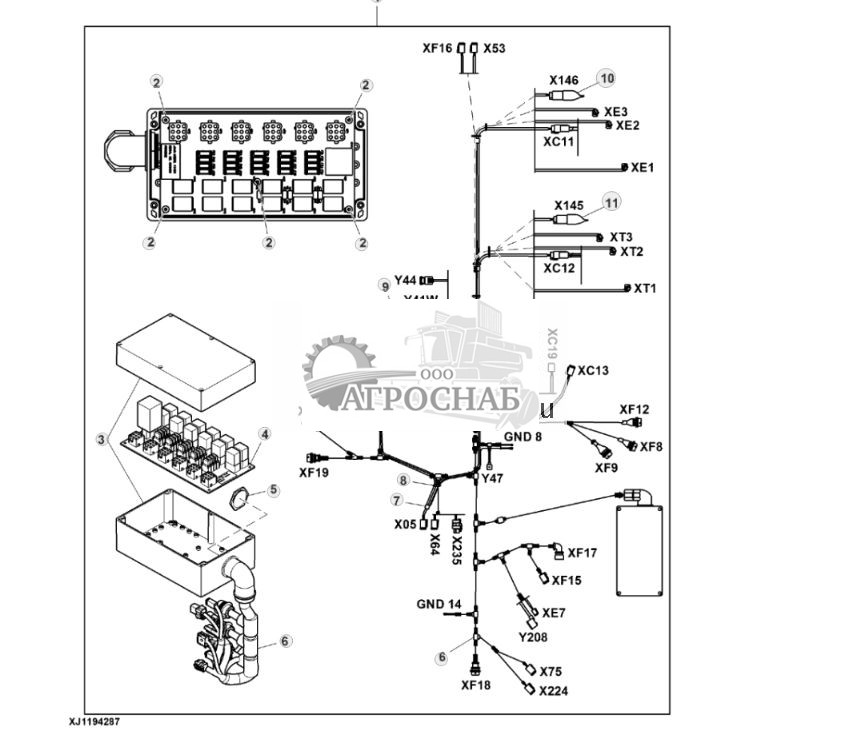

Fuse Box Wiring Harness (001737 - ) - ST941157 ( Предохранитель Жгут Проводов Коробки ( - ) - )

Fuse Box Wiring Harness (001737 - ) - ST941157 233.jpg

1 - Жгут проводов F687820
2 - Винт с гол. п/торц. кл. ....... Количество:5
2 - Распорная втулка F675614 Количество:5
2 - Распорная втулка F675608 Количество:5
3 - Коробка плавких предохр. F649015
4 - Печатная плата F648354 Примечание:Компоненты на отдельной стр.
5 - Гайка .......
6 - Жгут проводов F687778 Примечание:Компоненты на отдельной стр.
7 - Жгут проводов F662299 Примечание:Компоненты на отдельной стр.
8 - Обвязной хомут F005334 6
9 - Жгут проводов F632746 Примечание:Компоненты на отдельной стр.
10 - Резистор F647655
11 - Резистор F647654

Наверх

Fuses, Relays and Circuit Board, Front - ST255863 ( Предохранителей и плат реле, передний )

Fuses, Relays and Circuit Board, Front - ST255863 234.jpg

1 - Печатная плата F648354
2 - Плавкий предохранитель 57M8743 Примечание:3 A
3 - Плавкий предохранитель 57M7688 Примечание:5 A
4 - Плавкий предохранитель 57M7689 Примечание:10 A
5 - Плавкий предохранитель 57M7690 Примечание:15 A
6 - Плавкий предохранитель 57M7691 Примечание:20 A
7 - Реле F073383
8 - Реле F067148 2

Наверх

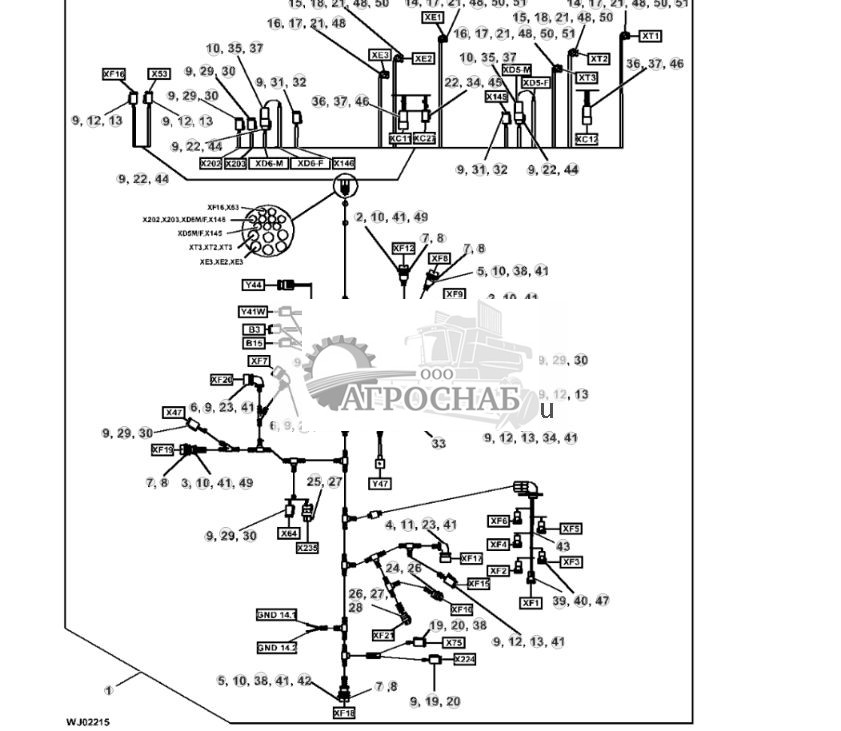

Wiring Harness Components, Main ( - 001736) - ST941154 ( Жгут Проводов Компонентов, Главным ( - ) - )

Wiring Harness Components, Main ( - 001736) - ST941154 235.jpg

1 - Жгут проводов F681145
2 - Корпус электр. разъема 57M9512
3 - Корпус электр. разъема F073386 Количество:2
4 - Корпус электр. разъема F073387
5 - Узел электрич. разъема F075621
6 - Проводник F063448 Количество:2
7 - Стопорная шайба 57M7765 Количество:5
8 - Гайка 57M8035 Количество:5
9 - Клемма электр. разъема 57M9526 61
10 - Клемма электр. разъема N282069 Количество:83
11 - Клемма электр. разъема 57M8569 3
12 - Корпус электр. разъема 57M8675 Количество:5
13 - Клемма электр. разъема 57M7681 Количество:5
14 - Корпус электр. разъема 57M10612 Количество:2
15 - Корпус электр. разъема 57M10615 Количество:2
16 - Корпус электр. разъема 57M10606 Количество:2
17 - Корпус электр. разъема 57M10604 Количество:4
18 - Корпус электр. разъема 57M10613 Количество:2
19 - Корпус электр. разъема 57M8661 Количество:5
20 - Узел электрич. разъема 57M7620 Количество:5
21 - Клемма электр. разъема 57M10330 21
22 - Корпус электр. разъема 57M8657 Количество:3
23 - Вспом. электр. разъем 57M8704 Количество:3
24 - Корпус электр. разъема 57M9786
25 - Корпус электр. разъема 57M9817
26 - Клемма электр. разъема 57M9806 2
27 - Клемма электр. разъема 57M9807 Количество:6
28 - Корпус электр. разъема 57M9792
29 - Клемма электр. разъема 57M7677 Количество:5
30 - Корпус электр. разъема 57M8634 Количество:5
31 - Корпус электр. разъема 57M8673 Количество:2
32 - Узел электрич. разъема 57M7618 Количество:2
33 - Клемма электр. разъема F043275
34 - Клемма электр. разъема 57M8261 Количество:3
35 - Клемма электр. разъема 57M7676 Количество:2
36 - Клемма электр. разъема 57M8134 Количество:2
37 - Корпус электр. разъема 57M8656 Количество:4
38 - Клемма электр. разъема 57M9525 Количество:3
39 - Клемма электр. разъема F015352 Количество:6
40 - Узел электрич. разъема F005265 Количество:6
41 - Пробка пол. эл. разъема R78069 Количество:39
42 - Клемма электр. разъема 57M8164 2
43 - Обвязной хомут F005333 Количество:20
44 - Узел электрич. разъема 57M7675 Количество:2
45 - Блок. устр. эл. разъема 57M8133
46 - Клемма электр. разъема 57M8538 Количество:25
47 - Клемма электр. разъема F005267 8
48 - Корпус электр. разъема 57M10617 Количество:42
49 - Клемма электр. разъема 57M8260 Количество:7
50 - Пробка пол. эл. разъема 57M10333 Количество:65
51 - Пробка пол. эл. разъема 57M10334 Количество:6
52 - Клемма электр. разъема F040608
53 - Клемма электр. разъема F055038
54 - Пробка пол. эл. разъема 57M10336 Количество:8
55 - Корпус электр. разъема 57M9791
56 - Клемма электр. разъема 57M9812 Количество:4
57 - Корпус электр. разъема 57M9788

Наверх

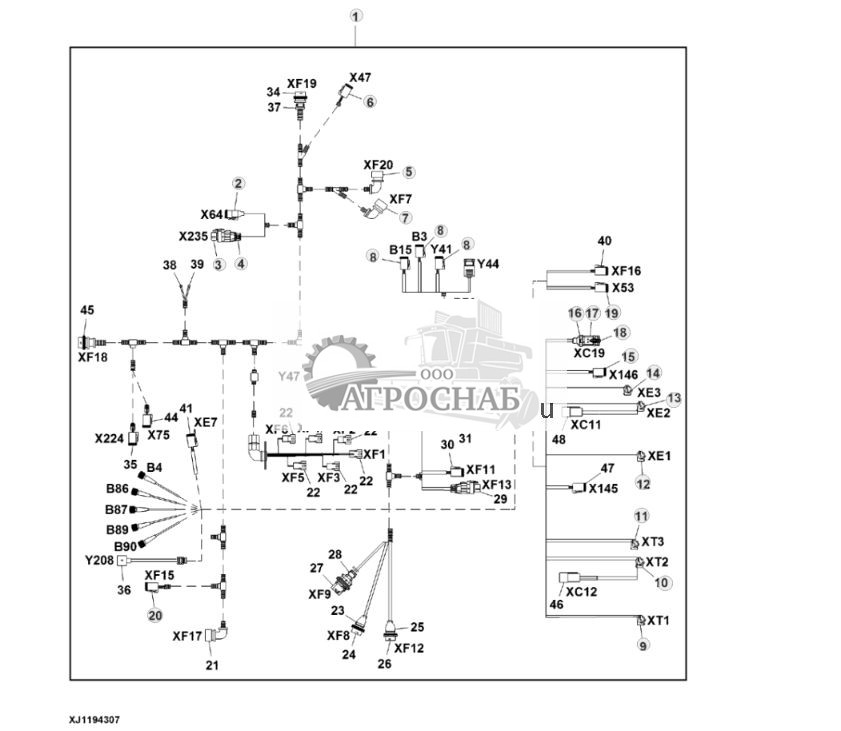

Wiring Harness Components, Main (001737 - ) - ST941168 ( Жгут Проводов Компонентов, Главным ( - ) - )

Wiring Harness Components, Main (001737 - ) - ST941168 236.jpg

1 - Жгут проводов F687778
2 - Корпус электр. разъема 57M9957
2 - Адаптер .......
2 - Клемма электр. разъема 57M9526
2 - Блок. устр. эл. разъема 57M8013
2 - Клемма электр. разъема 57M9526
3 - Клемма электр. разъема 57M9807
3 - Корпус электр. разъема 57M9817
4 - Вспом. электр. разъем 57M9839
4 - Обвязной хомут R44302 Примечание:SUB FOR F005333Посмотреть аналогичные детали
5 - Пробка пол. эл. разъема R78069
5 - Вспом. электр. разъем 57M8704 Количество:3
5 - Клемма электр. разъема 57M9526
5 - Корпус электр. разъема 57M9514
6 - Клемма электр. разъема 57M9526 Примечание:X47 Solenoid, Decking Plate
6 - Блок. устр. эл. разъема 57M8013
6 - Корпус электр. разъема 57M8634
6 - Адаптер .......
7 - Клемма электр. разъема 57M9526
7 - Корпус электр. разъема 57M9514
7 - Вспом. электр. разъем 57M8704
7 - Клемма электр. разъема 57M9526
7 - Пробка пол. эл. разъема R78069
8 - Клемма электр. разъема 57M9526
8 - Корпус электр. разъема 57M8639
8 - Блок. устр. эл. разъема 57M8022
9 - Корпус электр. разъема 57M10612
9 - Корпус электр. разъема 57M10604
9 - Клемма электр. разъема 57M10330
9 - Корпус электр. разъема 57M10617
9 - Пробка пол. эл. разъема 57M10333
9 - Пробка пол. эл. разъема 57M10334
10 - Корпус электр. разъема 57M10615
10 - Корпус электр. разъема 57M10613
10 - Клемма электр. разъема 57M10330
10 - Корпус электр. разъема 57M10617
10 - Пробка пол. эл. разъема 57M10333
11 - Корпус электр. разъема 57M10606
11 - Корпус электр. разъема 57M10604
11 - Клемма электр. разъема 57M10330
11 - Корпус электр. разъема 57M10617
11 - Пробка пол. эл. разъема 57M10333
11 - Пробка пол. эл. разъема 57M10334
12 - Корпус электр. разъема 57M10612
12 - Корпус электр. разъема 57M10604
12 - Клемма электр. разъема 57M10330
12 - Корпус электр. разъема 57M10617
12 - Пробка пол. эл. разъема 57M10333
12 - Пробка пол. эл. разъема 57M10334
13 - Корпус электр. разъема 57M10615
13 - Корпус электр. разъема 57M10613
13 - Клемма электр. разъема 57M10330
13 - Корпус электр. разъема 57M10617
13 - Пробка пол. эл. разъема 57M10333
14 - Корпус электр. разъема 57M10606
14 - Корпус электр. разъема 57M10604
14 - Клемма электр. разъема 57M10330
14 - Корпус электр. разъема 57M10617
14 - Пробка пол. эл. разъема 57M10333
15 - Клемма электр. разъема 57M9526
15 - Корпус электр. разъема 57M8635
15 - Блок. устр. эл. разъема 57M8016
16 - Вспом. электр. разъем 57M9839
16 - Обвязной хомут R44302 Примечание:SUB FOR F005333Посмотреть аналогичные детали
17 - Пробка пол. эл. разъема 57M10336
17 - Корпус электр. разъема 57M9791
17 - Клемма электр. разъема 57M9812
18 - Пробка пол. эл. разъема 57M10336
18 - Корпус электр. разъема 57M9788
19 - Клемма электр. разъема 57M9526
19 - Корпус электр. разъема 57M8636
19 - Блок. устр. эл. разъема 57M8009
19 - Адаптер .......
20 - Пробка пол. эл. разъема R78069
20 - Клемма электр. разъема 57M9526
20 - Блок. устр. эл. разъема 57M8009
20 - Корпус электр. разъема 57M8636
20 - Клемма электр. разъема 57M9526

Наверх

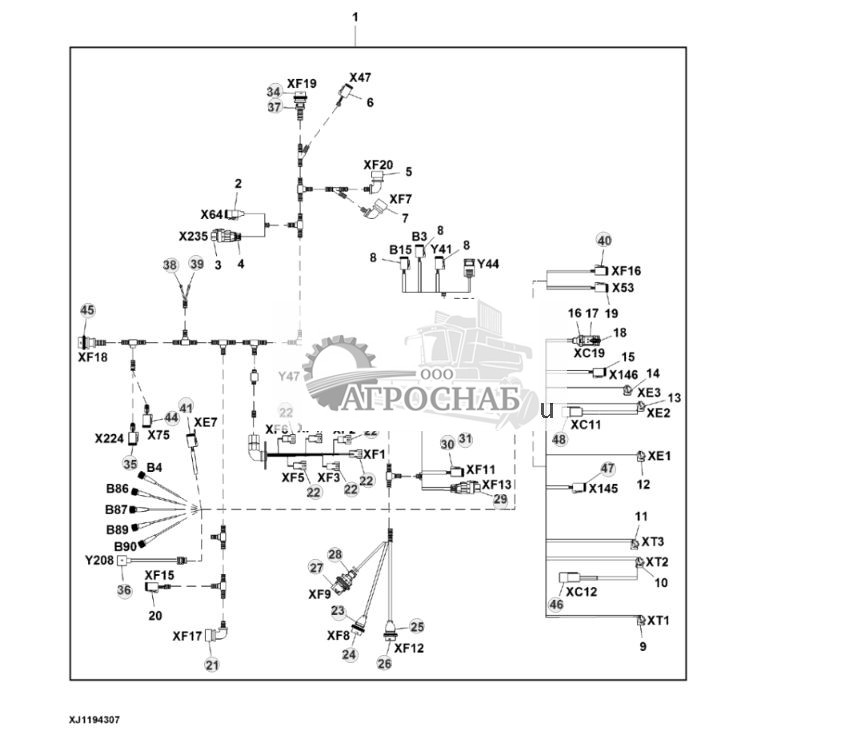

Wiring Harness Components, Main (001737 - ) - ST941170 ( Жгут Проводов Компонентов, Главным ( - ) - )

Wiring Harness Components, Main (001737 - ) - ST941170 237.jpg

21 - Пробка пол. эл. разъема R78069
21 - Вспом. электр. разъем 57M8704
21 - Клемма электр. разъема 57M8569
21 - Корпус электр. разъема F073387
22 - Штифт .......
22 - Клемма электр. разъема F015352
22 - Узел электрич. разъема F005265
22 - Клемма электр. разъема L36670
23 - Пробка пол. эл. разъема R78069
23 - Клемма электр. разъема 57M9525
23 - Клемма электр. разъема N282069
23 - Узел электрич. разъема F075621
24 - Гайка 57M8035
24 - Стопорная шайба 57M7765
25 - Корпус электр. разъема F073386
25 - Клемма электр. разъема N282069
25 - Пробка пол. эл. разъема R78069
25 - Клемма электр. разъема 57M8260
26 - Стопорная шайба 57M7765
26 - Гайка 57M8035
27 - Вспом. электр. разъем 57M12089
27 - Клемма электр. разъема 57M9041
27 - Корпус электр. разъема 57M10959
28 - Вспом. электр. разъем 57M11002
28 - Обвязной хомут R44302 Примечание:SUB FOR F005333Посмотреть аналогичные детали
29 - Корпус электр. разъема 57M9792
29 - Клемма электр. разъема 57M9807
29 - Клемма электр. разъема 57M9809
29 - Пробка пол. эл. разъема 57M10336
30 - Корпус электр. разъема 57M8636
30 - Блок. устр. эл. разъема 57M8009
30 - Клемма электр. разъема 57M9526
31 - Клемма электр. разъема 57M9526
31 - Блок. устр. эл. разъема 57M8013
31 - Корпус электр. разъема 57M8634
32 - Пробка пол. эл. разъема 57M10336
32 - Корпус электр. разъема 57M9788
33 - Корпус электр. разъема 57M9791
33 - Клемма электр. разъема 57M9812
34 - Гайка 57M8035 Примечание:XF19 Solenoid, Transmission Pump backwards
34 - Стопорная шайба 57M7765
35 - Блок. устр. эл. разъема 57M8022
35 - Корпус электр. разъема 57M8639
35 - Клемма электр. разъема 57M9526
36 - Корпус электр. разъема 57M13037
37 - Клемма электр. разъема 57M8260
37 - Пробка пол. эл. разъема R78069
37 - Клемма электр. разъема N282069
37 - Адаптер .......
37 - Корпус электр. разъема F073386
38 - Клемма электр. разъема F040608
39 - Клемма электр. разъема F055038
40 - Клемма электр. разъема 57M9526
41 - Жгут проводов F685860
42 - Клемма электр. разъема F040608
43 - Жгут проводов F685841
44 - Клемма электр. разъема 57M9525
44 - Корпус электр. разъема 57M8639
44 - Блок. устр. эл. разъема 57M8022
45 - Узел электрич. разъема F075621
45 - Адаптер .......
45 - Клемма электр. разъема N282069
45 - Клемма электр. разъема 57M9525
45 - Пробка пол. эл. разъема R78069
45 - Клемма электр. разъема 57M8164
46 - Клемма электр. разъема 57M8134
46 - Корпус электр. разъема 57M8656
46 - Клемма электр. разъема 57M8538
47 - Клемма электр. разъема 57M9526
47 - Корпус электр. разъема 57M8635
47 - Блок. устр. эл. разъема 57M8016
48 - Клемма электр. разъема 57M8538
48 - Корпус электр. разъема 57M8656
48 - Клемма электр. разъема 57M8134

Наверх

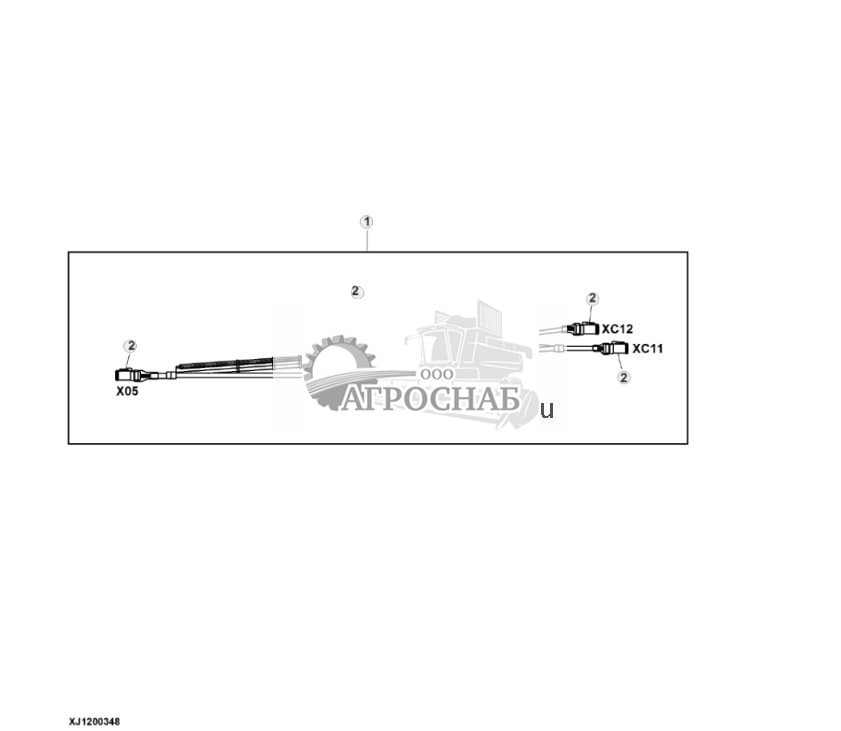

Wiring Harness Components, Can Bus, Front Frame - ST776688 ( Жгут Проводов Компонентов, CAN Шина, Передняя Рамка - )

Wiring Harness Components, Can Bus, Front Frame - ST776688 238.jpg

1 - Жгут проводов F662299
2 - Узел электрич. разъема F059788 Количество:4 Примечание:XC11 To Frame Controller, XC12 To Transmission Controller, XC13 To Boom Controller, X05 To ECU
2 - Блок. устр. эл. разъема 57M8133 Количество:4
2 - Клемма электр. разъема 57M8261 2
3 - Клемма электр. разъема 57M8262 Количество:3 Примечание:XC7 to Cab Controller
3 - Клемма электр. разъема 57M8134
3 - Узел электрич. разъема F059789

Наверх

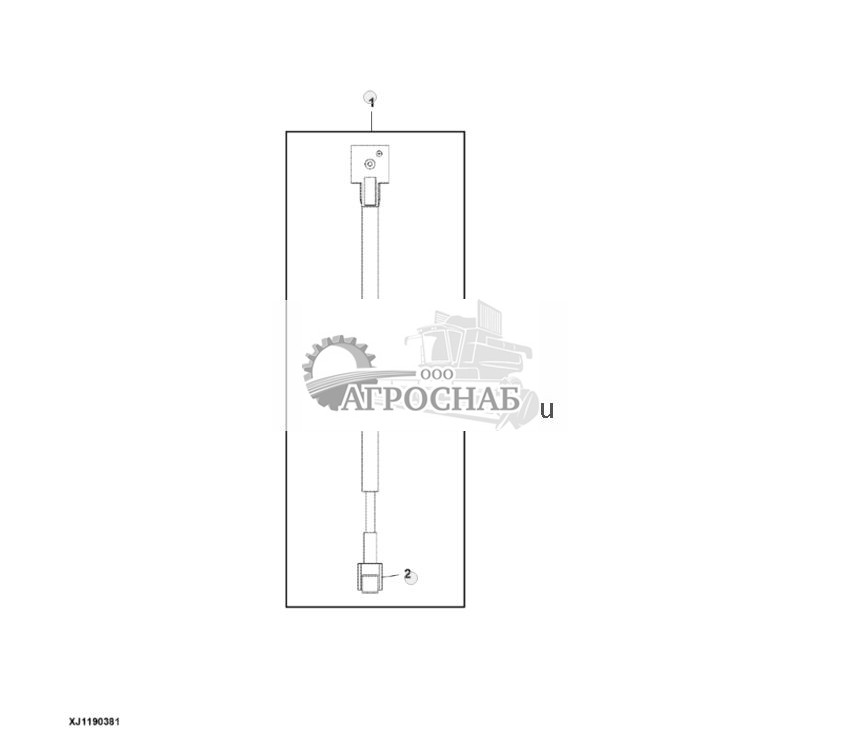

Wiring Harness Components, Work Brake Valve - ST776614 ( Жгут Проводов Компонентов, Работу Тормозного Крана - )

Wiring Harness Components, Work Brake Valve - ST776614 239.jpg

1 - Жгут проводов F632746 Примечание:Work Brake Valve Harness
2 - Корпус электр. разъема 57M8662
2 - Клемма электр. разъема R78066 Количество:2
2 - Блок. устр. эл. разъема 57M7621

Наверх

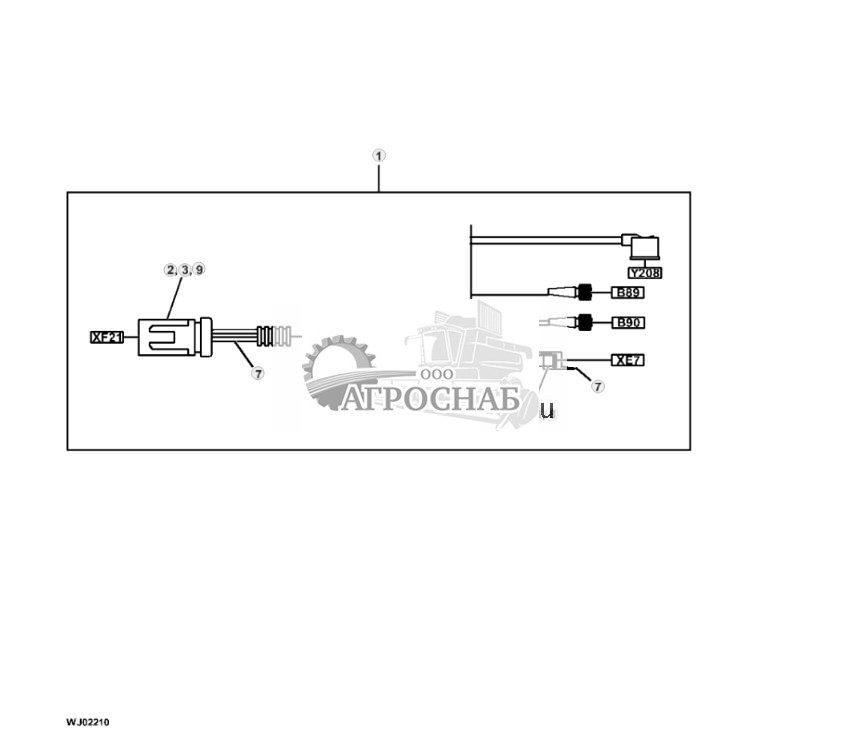

Wiring Harness Components, LS Valve Block - ST776643 ( Жгут проводов компонентов, Общ блок клапанов - )

Wiring Harness Components, LS Valve Block - ST776643 240.jpg

1 - Жгут проводов F660988
2 - Корпус электр. разъема 57M9796
3 - Клемма электр. разъема 57M9812 Количество:6
4 - Корпус электр. разъема AZ54533
5 - Клемма электр. разъема 57M7677
6 - Клемма электр. разъема 57M8261 Количество:4
7 - Колпачок электр. разъема F076891
8 - Заглушка F052693 Количество:2 Примечание:NLA; ORDER R78069
8 - Пробка пол. эл. разъема R78069 Количество:2
9 - Клемма электр. разъема 57M9813 Количество:2

Наверх

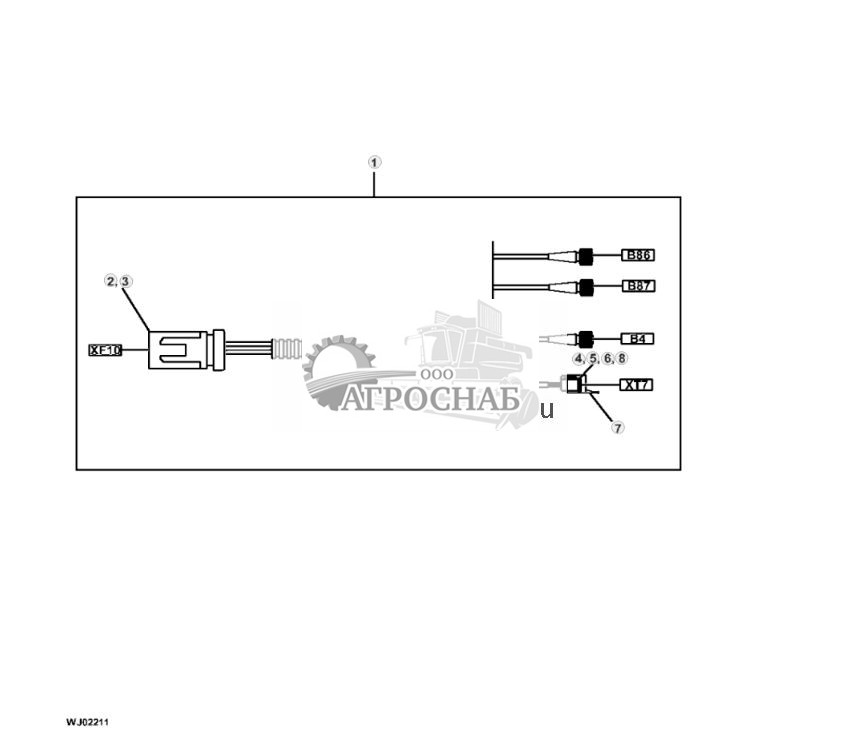

Wiring Harness Components, Transmission Pressure Sensors - ST776660 ( Жгут Проводов Компонентов, Передачи Датчиков Давления )

Wiring Harness Components, Transmission Pressure Sensors - ST776660 241.jpg

1 - Жгут проводов F660321
2 - Корпус электр. разъема 57M9789
3 - Клемма электр. разъема 57M9812 Количество:6
4 - Корпус электр. разъема AZ54533
5 - Клемма электр. разъема 57M7677
6 - Клемма электр. разъема 57M8261 Количество:3
7 - Колпачок электр. разъема F076891
8 - Заглушка F052693 Количество:3 Примечание:NLA; ORDER R78069
8 - Пробка пол. эл. разъема R78069 Количество:3

Наверх

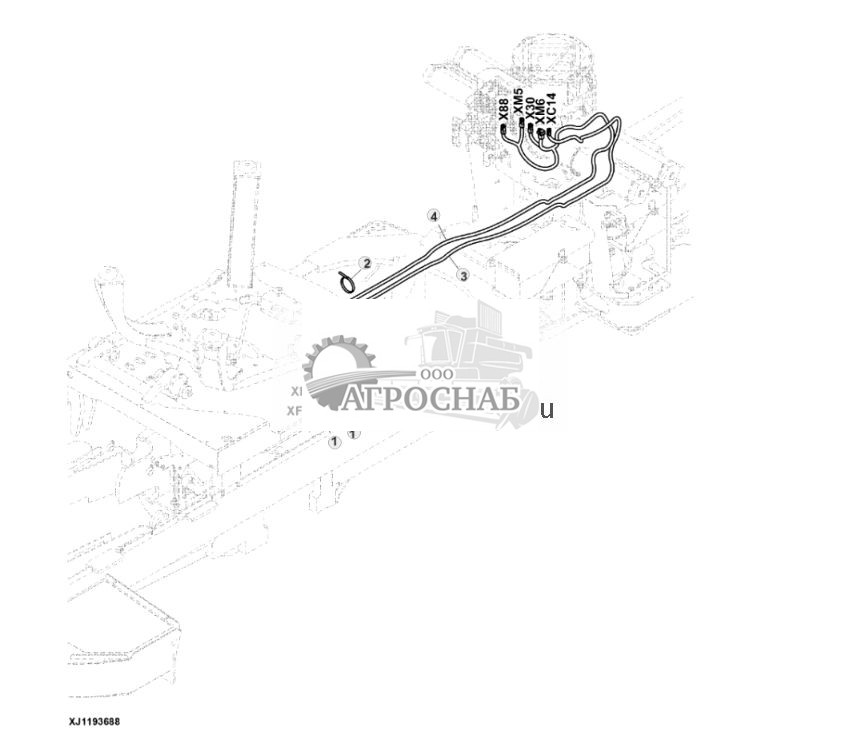

Wiring Harness, Front-Rear - ST767230 ( Жгут Проводов, Переднее-Задний - )

Wiring Harness, Front-Rear - ST767230 242.jpg

1 - Вспом. электр. разъем 57M8736 Количество:2
2 - Обвязной хомут F012942 Количество:3
3 - Жгут проводов F636732 Примечание:Компоненты на отдельной стр.
4 - Жгут проводов F654457 Примечание:Компоненты на отдельной стр.

Наверх

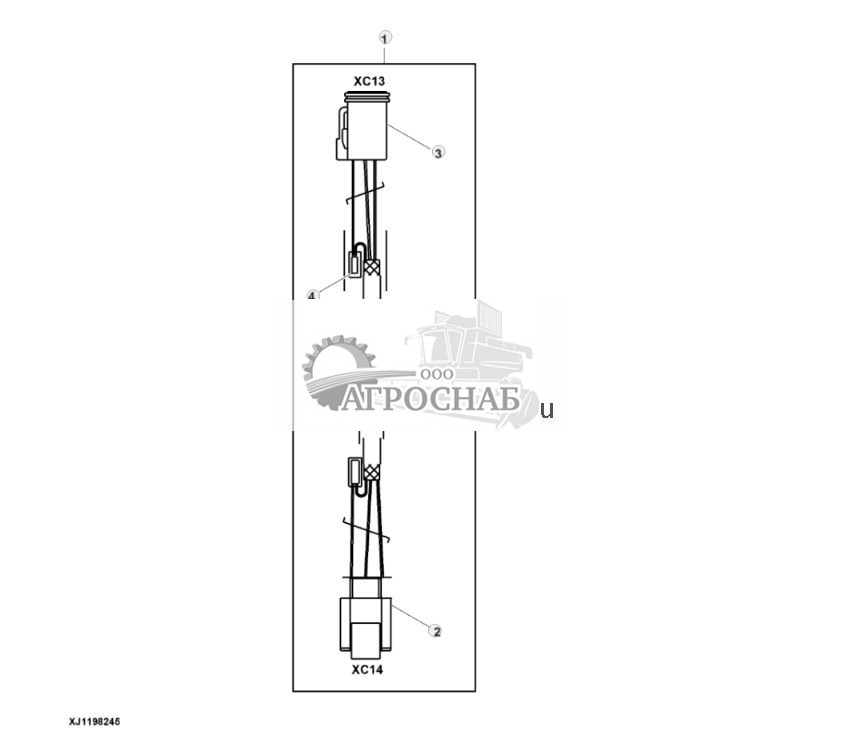

Wiring Harness Components, CAN, Boom Transmission Controller - ST767409 ( Жгут проводов компонентов, может, бум контроллер передачи )

Wiring Harness Components, CAN, Boom Transmission Controller - ST767409 243.jpg

1 - Жгут проводов F636732
2 - Узел электрич. разъема F059788 Примечание:XC14 To Boom Controller
2 - Блок. устр. эл. разъема 57M8133
2 - Клемма электр. разъема F055148 Количество:3
3 - Корпус электр. разъема F059789 Примечание:XC13 To Transmission Controller
3 - Клемма электр. разъема 57M7676
3 - Клемма электр. разъема 57M8264 Количество:3
4 - Клемма электр. разъема F058395 Количество:2

Наверх

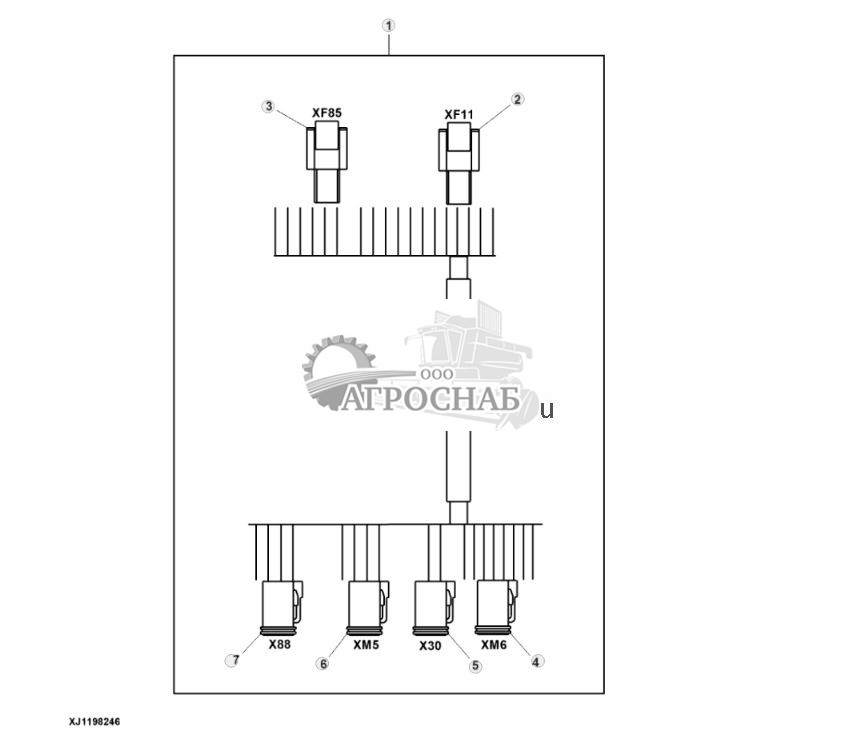

Wiring Harness Components, Boom Frame Controller - ST767411 ( Жгут Проводов Компоненты, Контроллер Рамки Бума - )

Wiring Harness Components, Boom Frame Controller - ST767411 244.jpg

1 - Жгут проводов F654457
2 - Узел электрич. разъема 57M7633 Примечание:XF11 To Secondary Steering Control
2 - Блок. устр. эл. разъема 57M7682
2 - Клемма электр. разъема 57M7541
3 - Корпус электр. разъема AZ54533 Примечание:XF85 To Frame Control Module
3 - Клемма электр. разъема 57M7541
3 - Клемма электр. разъема 57M7678
4 - Корпус электр. разъема 57M10868 Примечание:XM6 Solenoid, Secondary Frame Steering, Left
4 - Клемма электр. разъема 57M7679
4 - Клемма электр. разъема 57M7542
5 - Узел электрич. разъема F056844 Примечание:X30 To Working Lights, Boom
5 - Узел электрич. разъема 57M7620
6 - Узел электрич. разъема F059558 Примечание:XM5 To Boom Controller
6 - Узел электрич. разъема 57M7618
7 - Узел электрич. разъема F059558 Примечание:X88 Solenoid, Boom Tilt Up or Down
7 - Узел электрич. разъема 57M7618
7 - Клемма электр. разъема 57M7542

Наверх

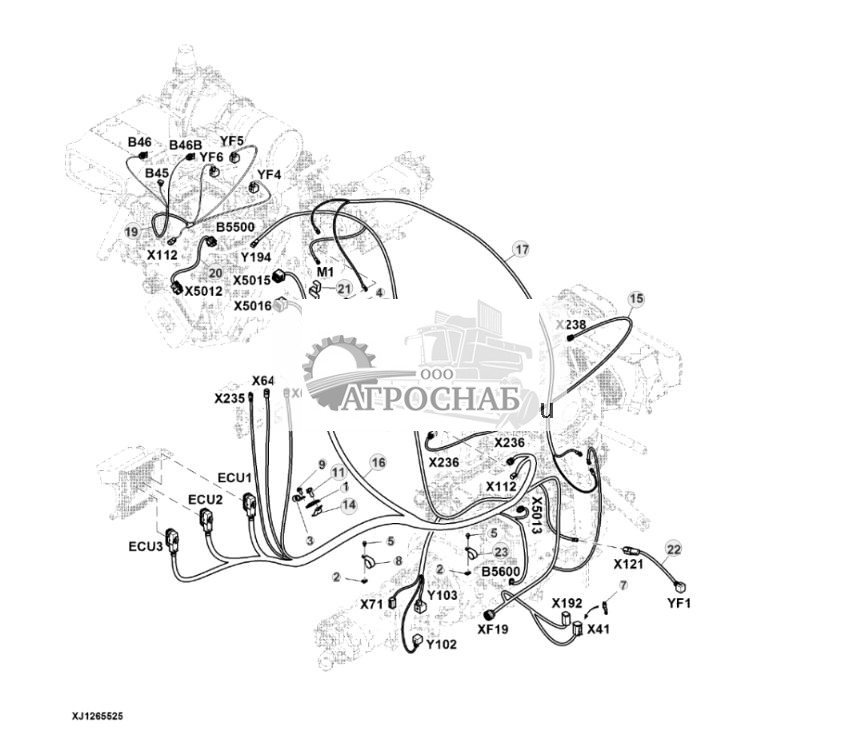

Wiring Harness, Engine - ST923070 ( Жгут Проводов, Двигатель - )

Wiring Harness, Engine - ST923070 245.jpg

1 - Кронштейн F698698
2 - Гайка L55969 Количество:5
3 - Шланговая опора F062640 Количество:2
4 - Винт 19M9448 Примечание:M10 X 20
5 - Винт 19M9567 Количество:5 Примечание:M8 X 16
6 - Винт 19M9443 Количество:2 Примечание:M6 X 16
7 - Вспом. электр. разъем 57M8736 Количество:4
8 - Карман F004424 Примечание:SUB FOR APPL F004422
9 - Винт 19M9566 Количество:2 Примечание:M6 X 12
10 - Шайба F024438
11 - Винт 19M9567 Примечание:M8 X 16
12 - Кронштейн F624813
13 - Жгут проводов F624873 Примечание:Ground Cable; COMPONENTS ON SEPARATE PAGE
14 - Вспом. электр. разъем 57M8736
15 - Жгут проводов F659675 Примечание:ATD Pressure, Temperature Sensor; COMPONENTS ON SEPARATE PAGE
16 - Жгут проводов F660297 Примечание:ECU; COMPONENTS ON SEPARATE PAGE
17 - Жгут проводов F660546 Примечание:Alternator to Starter; COMPONENTS ON SEPARATE PAGE
18 - Жгут проводов F660742 Примечание:Transmission Controller; COMPONENTS ON SEPARATE PAGE
19 - Жгут проводов F661421 Примечание:Air Filter / Coolant Water Level Sensor; COMPONENTS ON SEPARATE PAGE
20 - Жгут проводов F663230 Примечание:VGT Compressor Inlet Temperature SensorCOMPONENTS ON SEPARATE PAGE, NLA; ORDER F698758; ALSO ORDER (2) F062640, (2) 19M9566, 57M8736, 19M9567, (2) 19M9443, F698698 AND F698700
20 - Жгут проводов F698758 Примечание:VGT Compressor Inlet Temperature SensorCOMPONENTS ON SEPARATE PAGE
21 - Пластина F673147
22 - Жгут проводов F632746 Примечание:Work Brake Valve; COMPONENTS ON SEPARATE PAGE
23 - Шланговая опора F010967 Количество:2
24 - Кронштейн F698700

Наверх

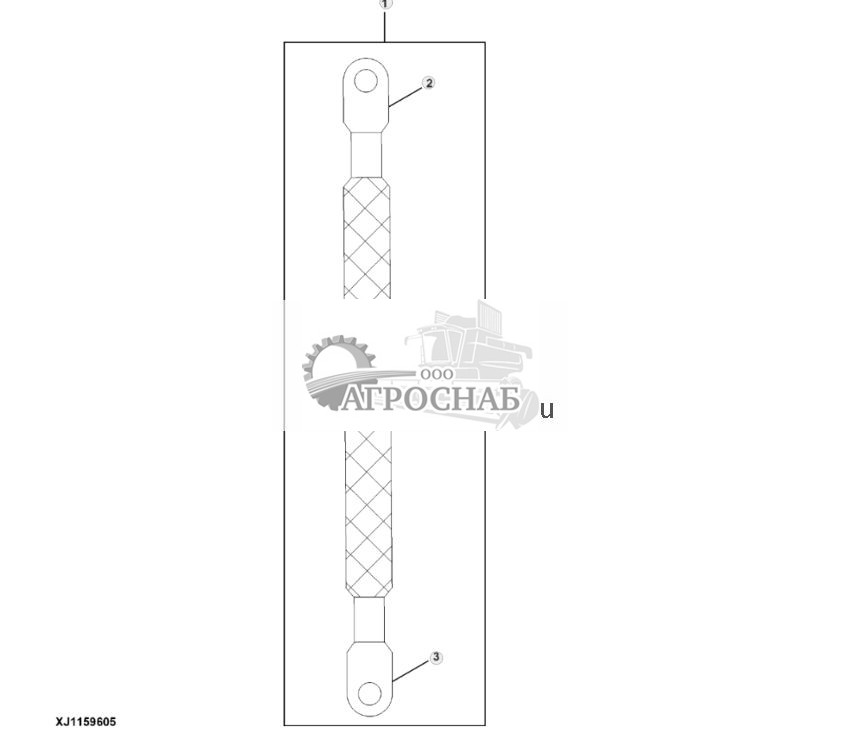

Wiring Harness Components, Engine Ground - ST748804 ( Жгут Проводов Компонентов, Двигателей На Земле - )

Wiring Harness Components, Engine Ground - ST748804 246.jpg

1 - Жгут проводов F624873
2 - Клемма электр. разъема F043278
3 - Клемма электр. разъема F043277

Наверх

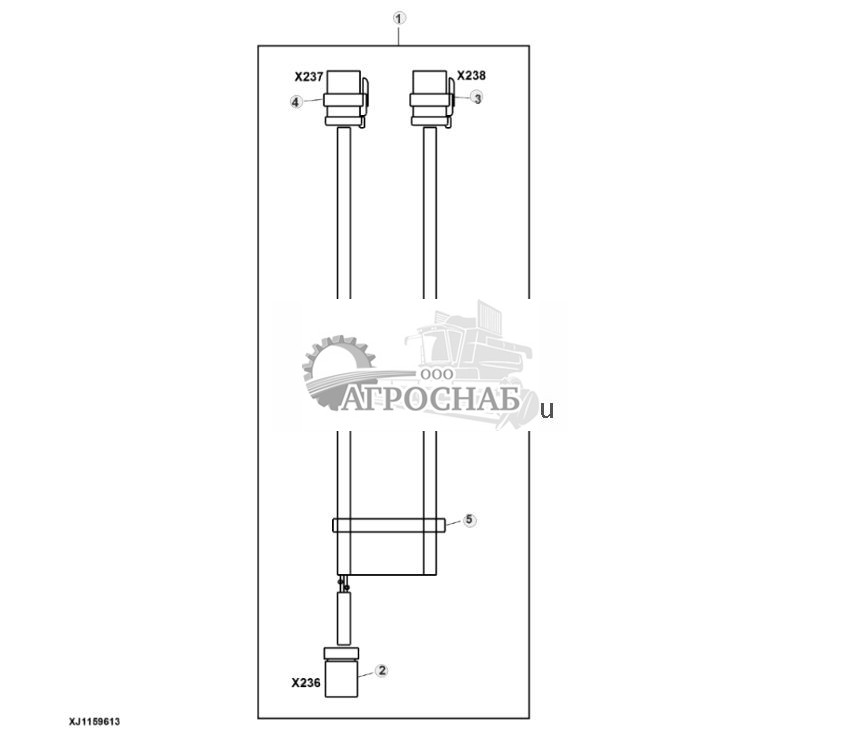

Wiring Harness Components, ATD Pressure, Temperature Sensor - ST655210 ( Жгут проводов компонентов, АТД давления, датчик температуры )

Wiring Harness Components, ATD Pressure, Temperature Sensor - ST655210 247.jpg

1 - Жгут проводов F659675
2 - Корпус электр. разъема 57M9789 Примечание:X236 Engine Control Unit
2 - Клемма электр. разъема 57M9812 Количество:5
2 - Пробка пол. эл. разъема 57M9814
2 - Узел электрич. разъема F053271 Количество:2
3 - Корпус электр. разъема 57M9780 Примечание:X238 Pressure Sensor
3 - Клемма электр. разъема 57M9808 Количество:3
4 - Корпус электр. разъема 57M9817 Примечание:X237 Temperature Sensor
4 - Клемма электр. разъема 57M9808 Количество:4
5 - Обвязной хомут F005333 Количество:2

Наверх

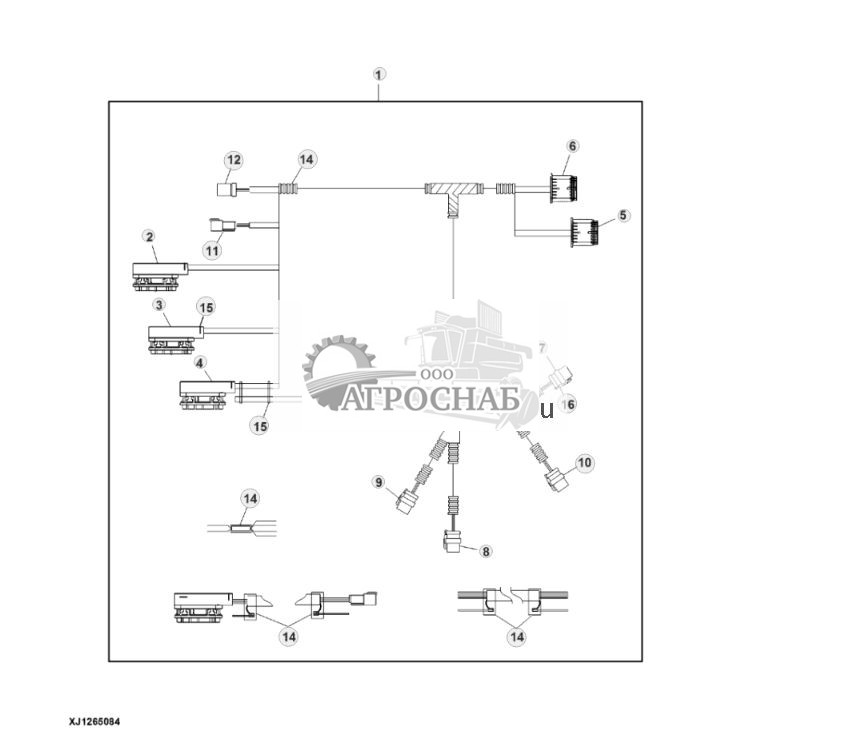

Wiring Harness Components, ECU - ST771498 ( Жгут проводов компоненты, ЭБУ - )

Wiring Harness Components, ECU - ST771498 248.jpg

1 - Жгут проводов F660297
2 - Вспом. электр. разъем RE538503 Примечание:ECU1, Engine Controller
2 - Клемма электр. разъема 57M10321
2 - Пробка пол. эл. разъема R78069 Примечание:SUB FOR 57M9814
2 - Вспом. электр. разъем R528122
3 - Вспом. электр. разъем RE538504 Примечание:ECU2, Engine Controller
3 - Клемма электр. разъема 57M10321
3 - Пробка пол. эл. разъема R78069 Примечание:SUB FOR 57M9814
3 - Вспом. электр. разъем R528122
3 - Клемма электр. разъема 57M10319 Количество:4
4 - Вспом. электр. разъем RE538505 Примечание:ECU3, Engine Controller
4 - Клемма электр. разъема 57M10321
4 - Пробка пол. эл. разъема R78069 Примечание:SUB FOR 57M9814
4 - Вспом. электр. разъем R528122
4 - Клемма электр. разъема 57M10319 Количество:4
5 - Корпус электр. разъема 57M10793 Примечание:X5015
5 - Клемма электр. разъема 57M10143 Количество:5
5 - Клемма электр. разъема 57M8261
5 - Пробка пол. эл. разъема R78069
6 - Корпус электр. разъема 57M10141 Примечание:X5016
6 - Клемма электр. разъема 57M8261
6 - Пробка пол. эл. разъема R78069
7 - Клемма электр. разъема 57M9806 Количество:2 Примечание:X5013, Fuel Transfer Pump
7 - Клемма электр. разъема 57M9808
7 - Корпус электр. разъема 57M9787
7 - Пробка пол. эл. разъема 57M9814
8 - Корпус электр. разъема 57M9792 Примечание:X112, Air Level Sensor
8 - Клемма электр. разъема 57M9808
8 - Пробка пол. эл. разъема 57M9814
9 - Клемма электр. разъема 57M9808 Примечание:X236, Sensor
9 - Корпус электр. разъема 57M9786
9 - Пробка пол. эл. разъема 57M9814
10 - Корпус электр. разъема 57M9772 Примечание:B5600, Вода в топливе
10 - Клемма электр. разъема 57M9808
11 - Корпус электр. разъема 57M8739 Примечание:X64, Power
11 - Клемма электр. разъема 57M7678
11 - Клемма электр. разъема 57M7541 Примечание:USE WITH 57M8739
11 - Клемма электр. разъема 57M9525 Количество:6 Примечание:USE WITH AZ54536
11 - Корпус электр. разъема AZ54536
12 - Корпус электр. разъема 57M9821 Примечание:X235, Power Pump
12 - Клемма электр. разъема 57M9811 Количество:4
13 - Корпус электр. разъема F059789 Примечание:X05, Vehicle CAN Bus
13 - Клемма электр. разъема 57M8134
13 - Клемма электр. разъема 57M8264
14 - Узел электрич. разъема F053271 Количество:4
15 - Обвязной хомут F005333 Количество:5
16 - Вспом. электр. разъем 57M9841

Наверх

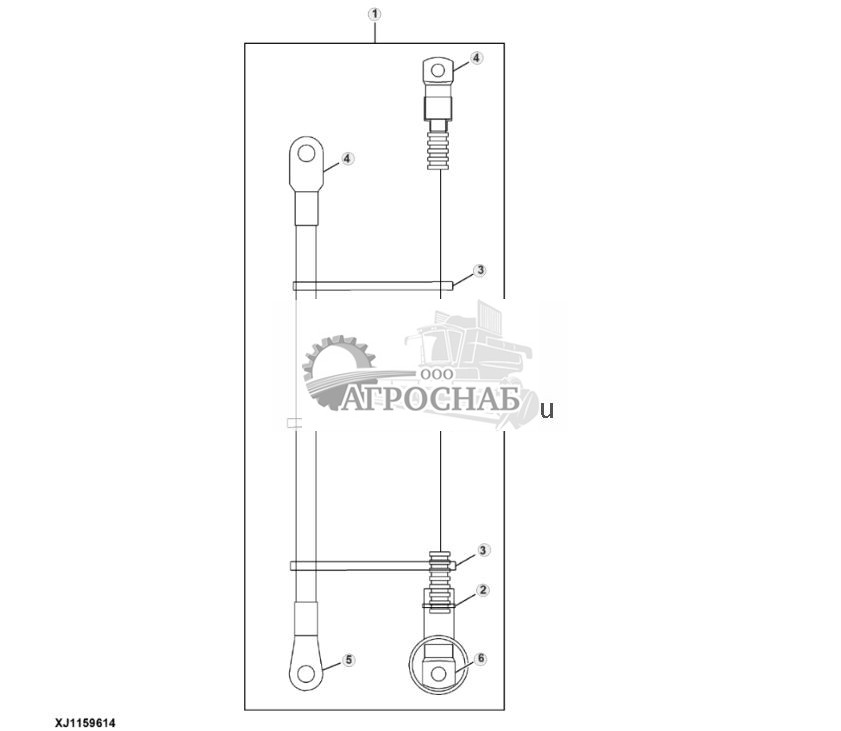

Wiring Harness Components, Alternator to Starter - ST654337 ( Жгут проводов компонентов, генератор, стартер - )

Wiring Harness Components, Alternator to Starter - ST654337 249.jpg

1 - Жгут проводов F660546
2 - Обвязной хомут R44302 Примечание:SUB FOR Z36392Посмотреть аналогичные детали
3 - Обвязной хомут F005334 Количество:3
4 - Клемма электр. разъема F045281 Количество:2
5 - Лепесток .......
6 - Лепесток .......

Наверх

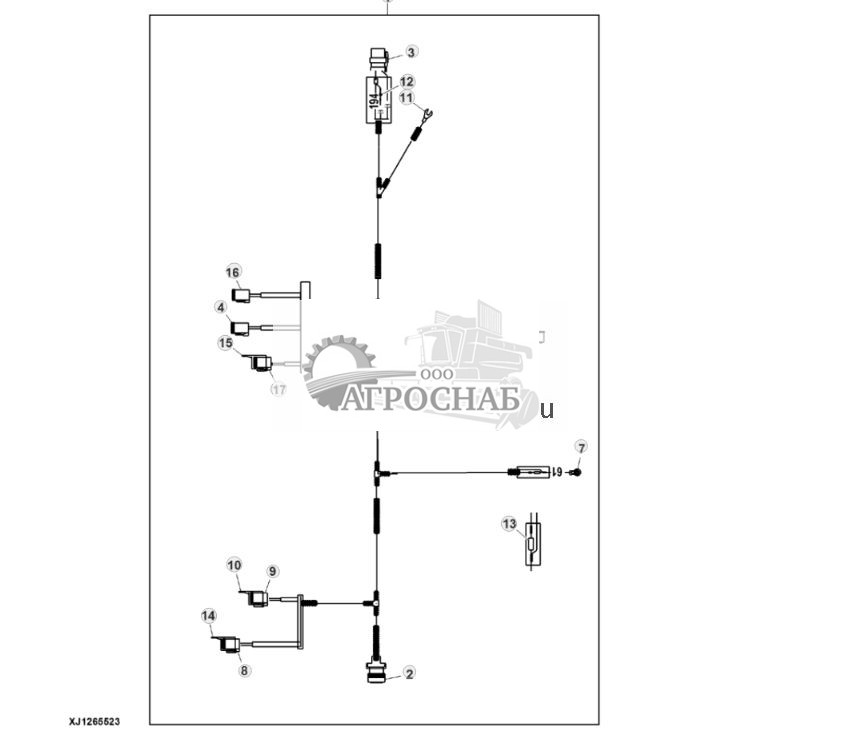

Wiring Harness Components, Transmission Controller - ST771501 ( Жгут Проводов Компоненты, Контроллер Передачи - )

Wiring Harness Components, Transmission Controller - ST771501 250.jpg

1 - Жгут проводов F660742
2 - Корпус электр. разъема 57M10735
2 - Клемма электр. разъема 57M7542
2 - Клемма электр. разъема R78067 Количество:4
3 - Корпус электр. разъема 57M9772 Примечание:Y194 Air Condition Compressor Clutch Solenoid
3 - Клемма электр. разъема 57M9807 Количество:2
4 - Узел электрич. разъема F056844 Примечание:Y102Drive Pump Directional Valve – Forward
4 - Узел электрич. разъема 57M7620
4 - Гнездо F055139
5 - Узел электрич. разъема F056844 Количество:2
5 - Узел электрич. разъема 57M7620 Количество:2
5 - Клемма электр. разъема 57M9526
5 - Гнездо F055139
6 - Жгут проводов F632746 Примечание:Work Brake ValveCOMPONENTS ON SEPARATE PAGE
7 - Клемма электр. разъема F005258
7 - Ограждение F015164
8 - Корпус электр. разъема AZ54533 Примечание:X192 Return Filter Congestion Controller
8 - Контровочное кольцо F052689
8 - Гнездо F055139
9 - Узел электрич. разъема F059558 Примечание:X41 Centralized Lubrication System Controller
9 - Узел электрич. разъема 57M7618
9 - Гнездо F055139
10 - Колпачок электр. разъема F076890
11 - Клемма электр. разъема F063721
12 - Диод F013241
13 - Резистор F039993
14 - Колпачок электр. разъема F076891
15 - Колпачок электр. разъема F076888
16 - Узел электрич. разъема F056844 Примечание:Y103Drive Pump Directional Valve – Backward
16 - Узел электрич. разъема 57M7620
16 - Гнездо F055139
17 - Узел электрич. разъема F056844 Количество:2 Примечание:X71
17 - Узел электрич. разъема 57M7620 Количество:2
17 - Гнездо F055139

Наверх

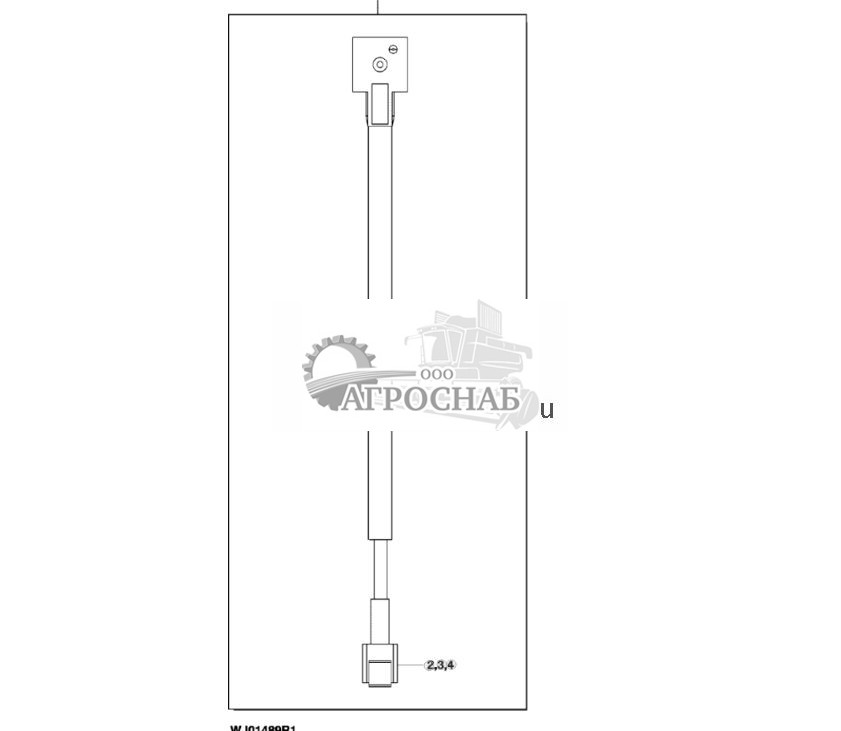

Fuel Valve Wiring Harness - ST633587 ( Топливный Клапан Жгут Проводов - )

Fuel Valve Wiring Harness - ST633587 251.jpg

1 - Жгут проводов F632746 Примечание:INCLUDES F045798, F056845 AND F052695
2 - Штифт F045798 Количество:2
3 - Узел электрич. разъема F056845
4 - Блокировка F052695

Наверх

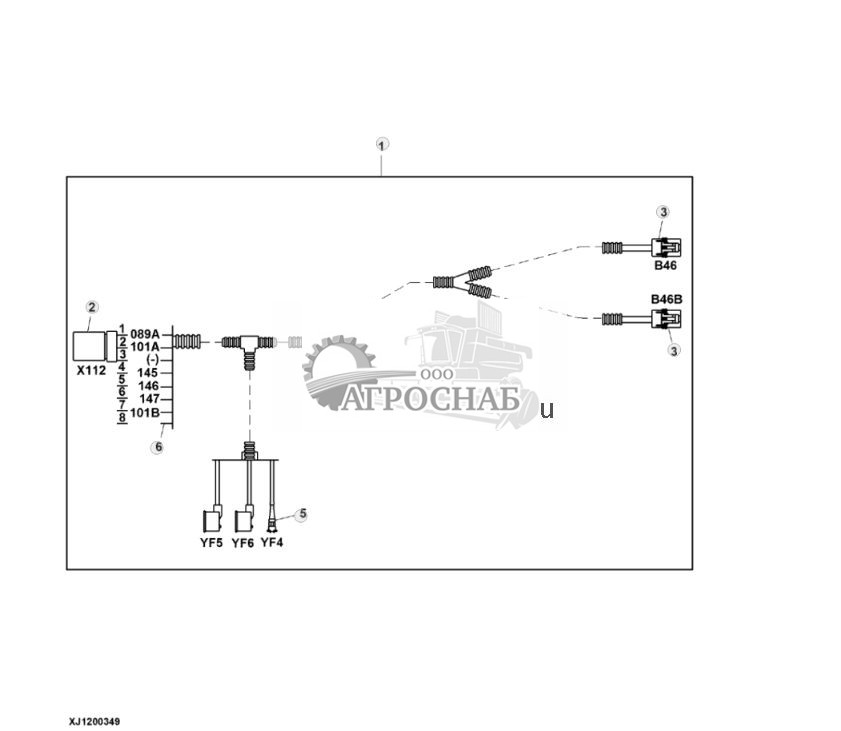

Wiring Harness Components, Air Filter Coolant Water Level Sensors - ST771502 ( Жгут Проводов Компоненты, Воздушный Фильтр Охлаждающей Жидкости Датчики Уровня Воды - )

Wiring Harness Components, Air Filter Coolant Water Level Sensors - ST771502 252.jpg

1 - Жгут проводов F661421
2 - Корпус электр. разъема 57M9796 Примечание:X112 To Engine Control Unit
2 - Клемма электр. разъема 57M9812 Количество:4
3 - Корпус электр. разъема 57M7254 Количество:2
3 - Клемма электр. разъема R104846 Количество:4 Примечание:B46B Coolant Sensor, B46 Coolant Sensor
3 - Уплотнен. электр. разъема 57M7493 Количество:4
3 - Блок. устр. эл. разъема 57M7289 Количество:2
4 - Корпус электр. разъема 57M7406 Примечание:B45 To Air Filter Sensor
4 - Ограждение F031719
4 - Клемма электр. разъема 57M8621 Количество:2
4 - Клемма электр. разъема 57M7399 Количество:2
5 - Корпус электр. разъема 57M7406 Примечание:YF5 CAC Fan Coil 2 Solenoid, YF6 CAC Fan Coil 3 Solenoid, YF4 CAC Fan Coil 1 Solenoid
5 - Клемма электр. разъема 57M7399 Количество:2
5 - Ограждение F031719
5 - Клемма электр. разъема 57M9532 Количество:2
6 - Пробка пол. эл. разъема R78069 Количество:4

Наверх

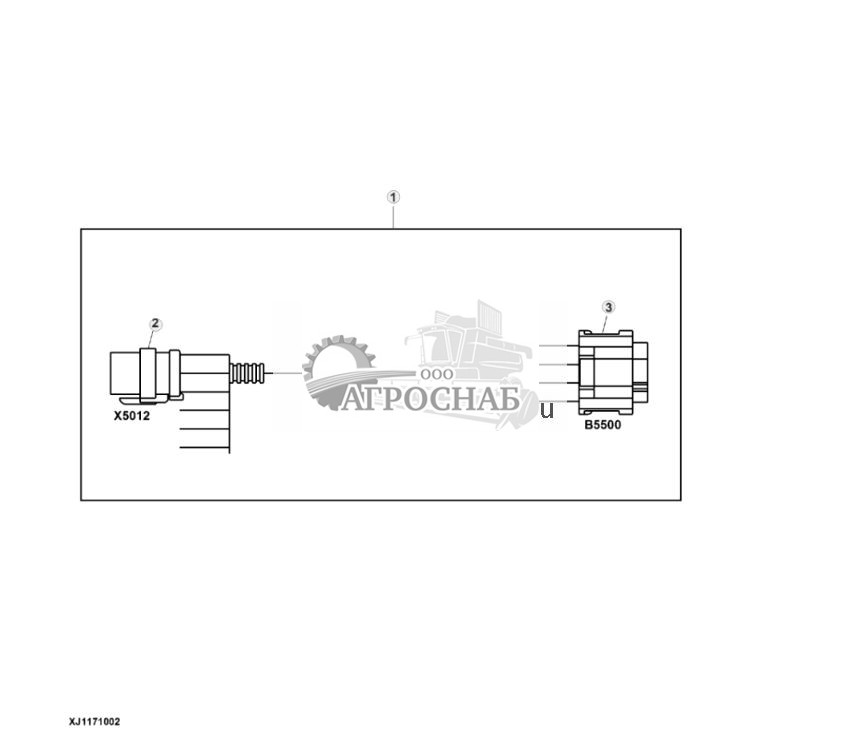

Wiring Harness Components, Inlet Temperature Sensor, VGT Compressor - ST771503 ( Жгут проводов компоненты, датчик температуры на впуске, ВГТ компрессора )

Wiring Harness Components, Inlet Temperature Sensor, VGT Compressor - ST771503 253.jpg

1 - Жгут проводов F663230 Примечание:NLA; ORDER F698758
1 - Жгут проводов F698758 Примечание:VGT Compressor Inlet Temperature SensorCOMPONENTS ON SEPARATE PAGE
2 - Корпус электр. разъема 57M9787 Примечание:X5012, ECU1
2 - Клемма электр. разъема 57M10321 Количество:4
2 - Пробка пол. эл. разъема R78069 Количество:2
3 - Корпус электр. разъема 57M9144 Примечание:B5500, Compressor Inlet Humidity Sensor
3 - Клемма электр. разъема 57M9831 Количество:4
3 - Уплотнен. электр. разъема 57M9149 Количество:4

Наверх

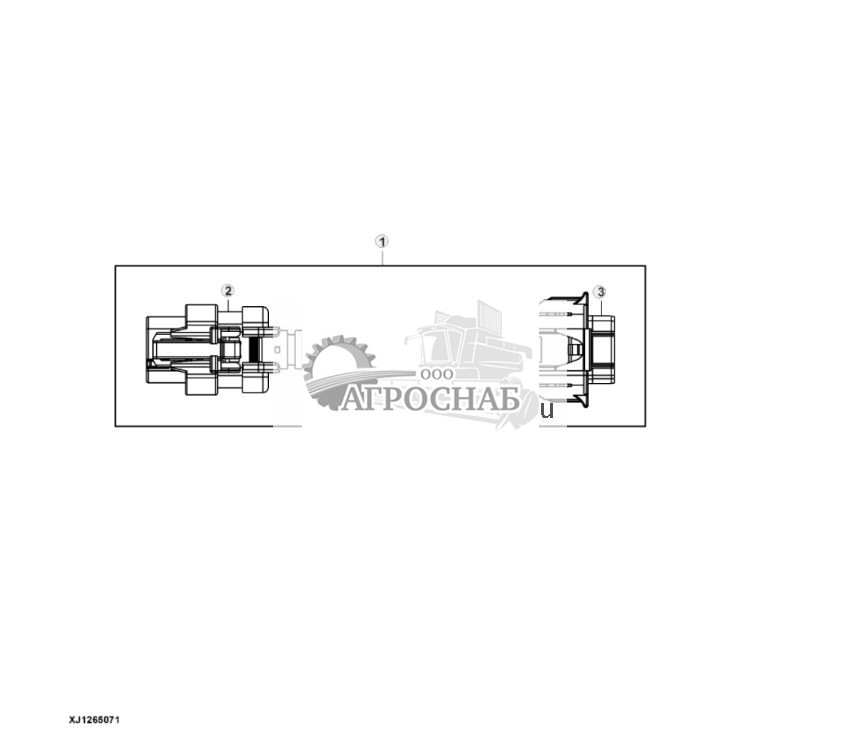

Wiring Harness Components, Inlet Temperature Sensor, VGT Compressor - ST940262 ( Жгут проводов компоненты, датчик температуры на впуске, ВГТ компрессора )

Wiring Harness Components, Inlet Temperature Sensor, VGT Compressor - ST940262 254.jpg

1 - Жгут проводов F698758
2 - Корпус электр. разъема 57M9787 Примечание:X5012ECU1
2 - Клемма электр. разъема 57M9806 Количество:2
2 - Клемма электр. разъема 57M9808 Количество:2
2 - Пробка пол. эл. разъема 57M10336 Количество:2
3 - Корпус электр. разъема 57M9144 Примечание:B5500Compressor Inlet Humidity Sensor
3 - Клемма электр. разъема 57M9831 Количество:4
3 - Уплотнен. электр. разъема 57M7400 Количество:4

Наверх

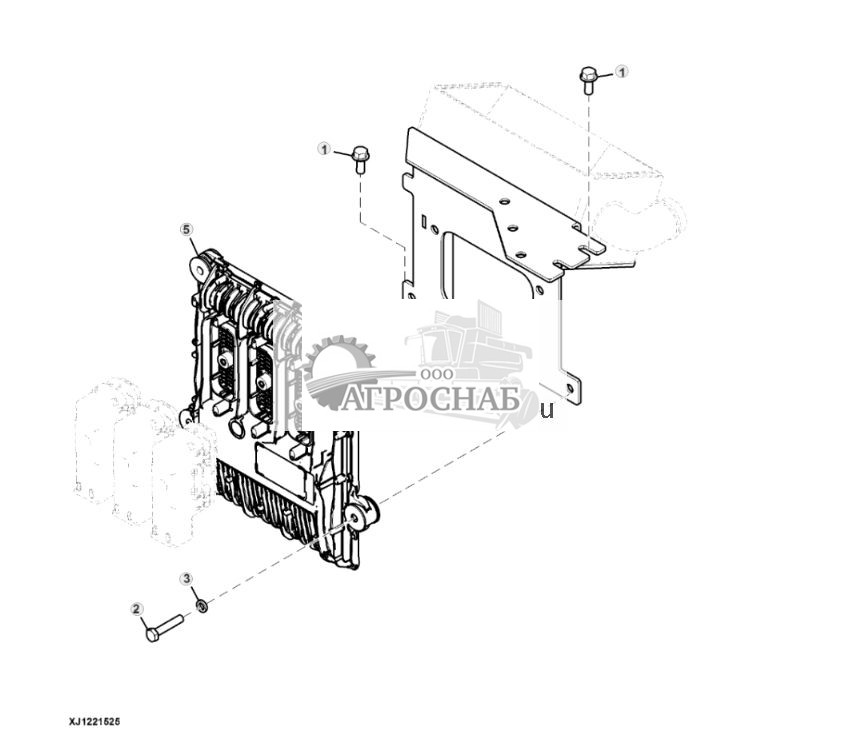

Mounting, ECU - ST766933 ( Монтаж, ЭБУ - )

1 - Винт 19M9568 Количество:3 Примечание:M8 X 20
2 - Винт с головкой 19M9685 Количество:4 Примечание:M8 X 35
3 - Стопорная шайба F008262 Количество:4
4 - Кронштейн F661651
5 - Контроллер двигателя RE551415

Наверх

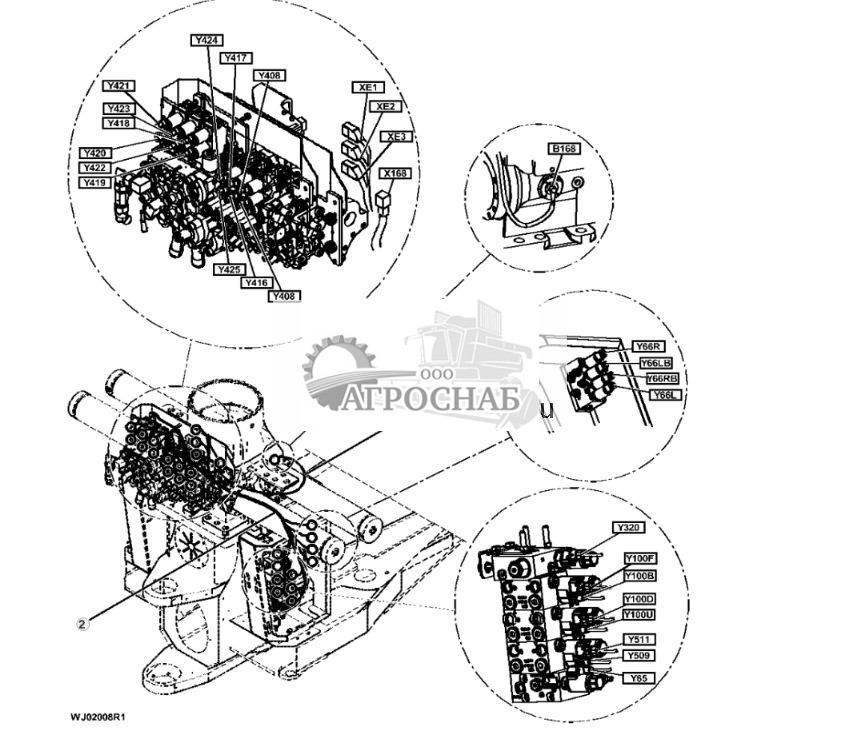

Wiring Harness, Boom Valve - ST767053 ( Жгут Проводов, Клапан Бума - )

Wiring Harness, Boom Valve - ST767053 256.jpg

1 - Жгут проводов F652291 Примечание:Компоненты на отдельной стр.
2 - Жгут проводов F682581 Примечание:SUB FOR F672953; COMPONENTS ON SEPARATE PAGE

Наверх

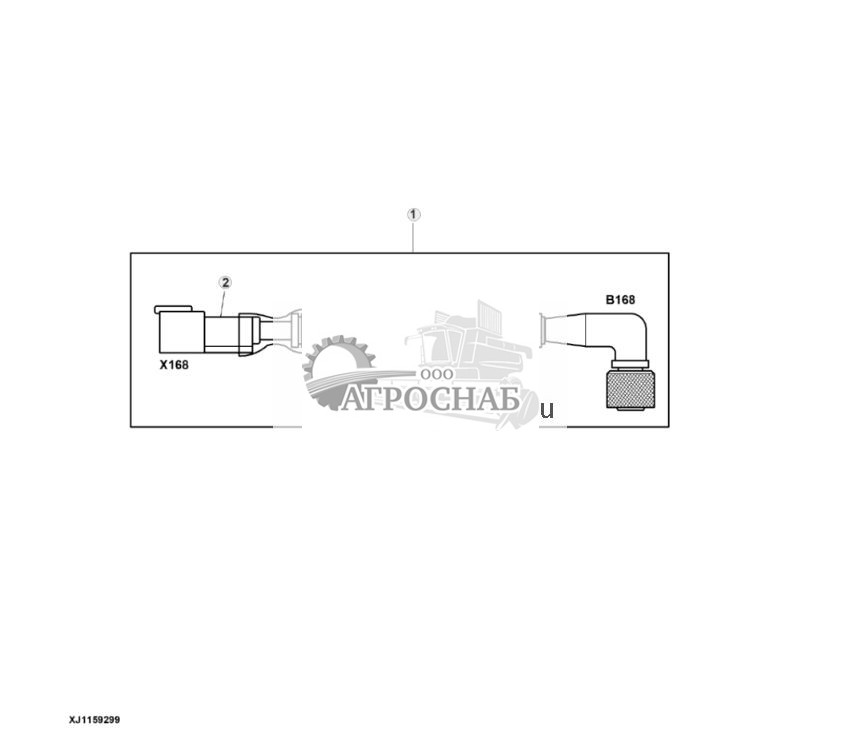

Wiring Harness Components, Boom Rotation Sensor, M12 - ST767082 ( Жгут Проводов Компонентов, Вращение Стрелы Датчика, - )

Wiring Harness Components, Boom Rotation Sensor, M12 - ST767082 257.jpg

1 - Жгут проводов F652291 Примечание:Boom Controller to Boom Rotation Sensor
2 - Корпус электр. разъема 57M8739 Примечание:X168 Boom Controller
2 - Клемма электр. разъема 57M7678
2 - Клемма электр. разъема F059843 Количество:5
2 - Пробка пол. эл. разъема R78069

Наверх

Wiring Harness Components, Boom Controller Valve - ST767184 ( Жгут Проводов Компонентов, Регулятор Бум Клапан - )

Wiring Harness Components, Boom Controller Valve - ST767184 258.jpg

1 - Жгут проводов F672953
2 - Корпус электр. разъема 57M10612
3 - Корпус электр. разъема 57M10615
4 - Корпус электр. разъема 57M10606
5 - Корпус электр. разъема 57M10604 Количество:2
6 - Корпус электр. разъема 57M10613
7 - Клемма электр. разъема 57M10330 Количество:57
8 - Клемма электр. разъема 57M10331 9
9 - Узел электрич. разъема F059788 Количество:5
10 - Узел электрич. разъема 57M7675 Количество:4
11 - Узел электрич. разъема F059558 Количество:2
12 - Узел электрич. разъема 57M7618 Количество:2
13 - Корпус электр. разъема 57M9577 Количество:6
14 - Клемма электр. разъема 57M7401 2
15 - Корпус электр. разъема AZ54533 Количество:2
16 - Клемма электр. разъема 57M7677 Количество:2
17 - Клемма электр. разъема 57M8263 Количество:25
18 - Ограждение F031719 Количество:24
19 - Клемма электр. разъема 57M7399 Количество:48
20 - Корпус электр. разъема 57M7406 Количество:24
21 - Клемма электр. разъема 57M9532 Количество:48
22 - Клемма электр. разъема R78065 Количество:6
23 - Блок. устр. эл. разъема 57M8133
24 - Обвязной хомут F005334 Количество:2
25 - Клемма электр. разъема R78066 Количество:6
26 - Клемма электр. разъема 57M8264 Количество:3
27 - Узел электрич. разъема F059559
28 - Блок. устр. эл. разъема 57M7619
29 - Клемма электр. разъема Z64310
30 - Клемма электр. разъема 57M7542 Количество:4
31 - Кабель F059789
32 - Клемма электр. разъема 57M8134
33 - Пробка пол. эл. разъема R78069 Количество:2
34 - Резистор F663399
35 - Резистор F647653
36 - Пробка пол. эл. разъема 57M10333 Количество:31
37 - Пробка пол. эл. разъема 57M10334 Количество:6
38 - Корпус электр. разъема 57M10868
39 - Клемма электр. разъема 57M7680
40 - Колпачок электр. разъема F076891
41 - Колпачок электр. разъема F076892 Количество:5

Наверх

Wiring Harness, IBC, CF785, CF710, CF711 - ST844505 ( Жгут проводов, МДС, , , - )

Wiring Harness, IBC, CF785, CF710, CF711 - ST844505 259.jpg

1 - Стопорная гайка 14M7626 Количество:2 Примечание:M8
2 - Гайка 14M7614 Количество:2 Примечание:M10, SUB FOR 19M9558
3 - Винт с головкой 19M9618 Количество:4 Примечание:M6 X 35
4 - Винт с головкой 19M9619 Количество:6 Примечание:M6 X 40
5 - Винт с головкой 19M9620 Количество:6 Примечание:M6 X 45
6 - Винт с головкой 19M9630 Количество:2 Примечание:M8 X 55
7 - Винт с головкой 19M9638 Примечание:M10 X 20
8 - Винт 19M9703 Количество:2 Примечание:M10 X 20
9 - Ремень с пряжкой F001355 Количество:4
10 - Стопорная шайба F005551 Количество:3
11 - Крышка F010635
12 - Шланговая опора F011487 Количество:5
13 - Крышка F011488 Количество:5
14 - Шланговая опора F017598
15 - Крышка F051592 Количество:2
16 - Карман F053301
17 - Электрон. блок управления F672517
18 - Жгут проводов F677198 Примечание:IBC Module HarnessCOMPONENTS ON SEPARATE PAGE
19 - Жгут проводов F677240 Примечание:Sensor Cable HarnessCOMPONENTS ON SEPARATE PAGE
20 - Жгут проводов F677339 Примечание:Main Boom IBC Sensor HarnessCOMPONENTS ON SEPARATE PAGE
21 - Пластина F677699
22 - Кронштейн F683997 Примечание:SUB FOR F677704
23 - Крышка F681769 Примечание:SUB FOR F677705
24 - Кронштейн F678108 Примечание:SUB FOR F677706
25 - Кронштейн F678081
26 - Пластина F678911
27 - Кронштейн F679390
28 - Шланговая опора F679507
29 - Винт F060891 Количество:2
30 - Шланговая опора F679507 Примечание:ORDER F704148
30 - Шланговая опора F704148
31 - Шланговая опора F013519 Количество:5
32 - Скоба F010719
33 - Шланговая опора F005182 Количество:2

Наверх

Wiring Harness Components, IBC Module - ST775995 ( Жгут проводов компоненты, модуль МДЦ - )

Wiring Harness Components, IBC Module - ST775995 260.jpg

1 - Жгут проводов F677198
2 - Корпус электр. разъема 57M8522
2 - Колпачок электр. разъема 57M8528
2 - Клемма электр. разъема 57M8530
2 - Клемма электр. разъема 57M8531
2 - Уплотнен. электр. разъема 57M8604
2 - Уплотнен. электр. разъема 57M8605
3 - Корпус электр. разъема 57M8527
3 - Колпачок электр. разъема 57M8529
3 - Клемма электр. разъема 57M8530
3 - Клемма электр. разъема 57M8531
3 - Уплотнен. электр. разъема 57M8604
3 - Уплотнен. электр. разъема 57M8605
4 - Корпус электр. разъема 57M8523
4 - Колпачок электр. разъема 57M8528
4 - Клемма электр. разъема 57M8530
4 - Клемма электр. разъема 57M8531
4 - Уплотнен. электр. разъема 57M8604
4 - Уплотнен. электр. разъема 57M8605
5 - Обвязной хомут F005334 Количество:2
6 - Корпус электр. разъема 57M9789
6 - Клемма электр. разъема 57M9812 Количество:5
6 - Пробка пол. эл. разъема 57M10336
7 - Корпус электр. разъема 57M9786
7 - Клемма электр. разъема 57M9808 Количество:5
7 - Пробка пол. эл. разъема 57M10336
8 - Корпус электр. разъема 57M8673
8 - Узел электрич. разъема 57M7618
8 - Клемма электр. разъема 57M8165
8 - Резистор F670325
9 - Узел электрич. разъема F059788
9 - Блок. устр. эл. разъема 57M8133
9 - Клемма электр. разъема 57M8537 Количество:3
10 - Вспом. электр. разъем F059789
10 - Клемма электр. разъема 57M8134
10 - Клемма электр. разъема 57M8538 Количество:3
11 - Ограждение F031719
11 - Клемма электр. разъема 57M7399
11 - Корпус электр. разъема 57M7406
11 - Клемма электр. разъема 57M9532
11 - Корпус электр. разъема 57M9577
11 - Клемма электр. разъема 57M7401
11 - Клемма электр. разъема 57M8942
12 - Корпус электр. разъема 57M8673
12 - Узел электрич. разъема 57M7618
12 - Клемма электр. разъема N282070 Количество:4
13 - Корпус электр. разъема 57M9372
13 - Блок. устр. эл. разъема 57M7619
13 - Клемма электр. разъема 57M7541 Количество:4

Наверх

Wiring Harness Components, Outer Boom IBC Sensor - ST776000 ( Жгут проводов компоненты, наружное МБК бум датчика - )

Wiring Harness Components, Outer Boom IBC Sensor - ST776000 261.jpg

1 - Жгут проводов F677240 Примечание:Outer Boom IBC Sensor Cable
2 - Корпус электр. разъема 57M9789
2 - Клемма электр. разъема 57M9812 Количество:5
2 - Пробка пол. эл. разъема 57M10336
3 - Корпус электр. разъема 57M9786
3 - Клемма электр. разъема 57M9808 Количество:5
3 - Пробка пол. эл. разъема 57M10336

Наверх

Wiring Harness, IBC, Extension Boom, CF785S CF785S IBC - ST773187 ( Жгут проводов, МБК, бум расширением, с с МКБ - )

Wiring Harness, IBC, Extension Boom, CF785S CF785S IBC - ST773187 262.jpg

1 - Винт с головкой 19M9638 Количество:4 Примечание:M10 X 20
2 - Винт 19M9728 Количество:2 Примечание:M6 X 35
3 - Винт 19M9729 Количество:2 Примечание:M6 X 40
4 - Ремень с пряжкой F001355
5 - Стопорная шайба F005551 Количество:4
6 - Шланговая опора F011487
7 - Крышка F011488
8 - Крышка F051592
9 - Шланговая опора F704148 Примечание:SUB FOR F679507
10 - Жгут проводов F680255 Примечание:ORDER F682606
10 - Жгут проводов F682606 Примечание:Компоненты на отдельной стр.
11 - Кронштейн F679686 Примечание:ORDER F682961
12 - Кронштейн F682961
13 - Пластина F679690 Примечание:ORDER F682976
14 - Пластина F682976

Наверх

Wiring Harness, IBC, Extension Boom, CF710 CF710S - ST773190 ( Жгут проводов, МБК, бум расширения, с - )

Wiring Harness, IBC, Extension Boom, CF710 CF710S - ST773190 263.jpg

1 - Винт с головкой 19M9618 Количество:2 Примечание:M6 X 35
2 - Винт с головкой 19M9619 Количество:2 Примечание:M6 X 40
3 - Ремень с пряжкой F001355 Количество:2
4 - Шланговая опора F011487
5 - Крышка F011488
6 - Шланговый зажим F049578 Количество:2
7 - Крышка F051592
8 - Жгут проводов F677340 Примечание:Extension Boom Sensor Cable, COMPONENTS ON SEPARATE PAGE
9 - Кронштейн F677708
10 - Шланговая опора F679507
11 - Шланговая опора F013519
12 - Шланговая опора F005182

Наверх

Wiring Harness, IBC, Extension Boom, CF711 IBC CF711S IBC - ST773979 ( Жгут проводов, МКБ, бум расширение, МКБ с МКБ - )

Wiring Harness, IBC, Extension Boom, CF711 IBC CF711S IBC - ST773979 264.jpg

1 - Винт с головкой 19M9618 Количество:2 Примечание:M6 X 35
2 - Винт с головкой 19M9619 Количество:2 Примечание:M6 X 40
3 - Ремень с пряжкой F001355 Количество:2
4 - Шланговая опора F011487
5 - Крышка F011488
6 - Шланговый зажим F049578 Количество:2
7 - Крышка F051592
8 - Жгут проводов F677340 Примечание:Extension Boom IBC Sensor Cable, COMPONENTS ON SEPARATE PAGE
9 - Кронштейн F677708
10 - Шланговая опора F679507
11 - Шланговая опора F013519
12 - Шланговая опора F005182

Наверх

Wiring Harness Components, IBC Sensor - ST775401 ( Жгут проводов компонентов, МДС датчика - )

Wiring Harness Components, IBC Sensor - ST775401 265.jpg

1 - Жгут проводов F680255 Примечание:LGTH = 2900 mm, CF785 IBC / CF785S IBC; NLA, ORDER F682606
1 - Жгут проводов F682606 Примечание:LGTH = 3350 mm, CF785 IBC / CF785S IBC; SUB FOR F680255
1 - Жгут проводов F677340 Примечание:LGTH = 4650 mm, CF710 IBC / CF710S IBC / CF711S IBC
2 - Корпус электр. разъема 57M9789
3 - Клемма электр. разъема 57M9812 Количество:5
4 - Пробка пол. эл. разъема 57M10336

Наверх

Wiring Harness Components, Main Boom IBC Sensor - ST776002 ( Жгут проводов компонентов, основные МБК бум датчика - )

Wiring Harness Components, Main Boom IBC Sensor - ST776002 266.jpg

1 - Жгут проводов F677339 Примечание:Main Boom IBC Sensor Cable
2 - Корпус электр. разъема 57M9786
2 - Клемма электр. разъема 57M9808 Количество:5
2 - Пробка пол. эл. разъема 57M10336

Наверх

Wiring Harness, Hydraulic Reservoir - ST809706 ( Жгут Проводов, Гидравлический Резервуар - )

Wiring Harness, Hydraulic Reservoir - ST809706 267.jpg

1 - Обвязной хомут F005335 Количество:4
2 - Жгут проводов F661126 Примечание:Компоненты на отдельной стр.
3 - Скоба R34557 Количество:2

Наверх

Wiring Harness Components, Hydraulic Oil Reservoir - ST765223 ( Жгут Проводов Компоненты, Гидравлическое Масло Водохранилище - )

Wiring Harness Components, Hydraulic Oil Reservoir - ST765223 268.jpg

1 - Жгут проводов F661126
2 - Корпус электр. разъема 57M8794
2 - Клемма электр. разъема 57M9526
2 - Клемма электр. разъема 57M8165
2 - Пробка пол. эл. разъема R78069 Количество:6
3 - Корпус электр. разъема F675530 Примечание:NLA; ORDER 57M8634
3 - Корпус электр. разъема 57M8634
3 - Блок. устр. эл. разъема 57M8013 Примечание:SUB FOR 57M7677
3 - Клемма электр. разъема 57M9526
3 - Клемма электр. разъема 57M8165
4 - Корпус электр. разъема 57M8639 Количество:2 Примечание:SUB FOR 57M8661
4 - Блок. устр. эл. разъема 57M8022 Количество:2 Примечание:SUB FOR 57M7620
4 - Клемма электр. разъема 57M9526
5 - Клемма электр. разъема F058395
6 - Корпус электр. разъема 57M8639 Примечание:SUB FOR 57M8661
6 - Блок. устр. эл. разъема 57M8022 Примечание:SUB FOR 57M7620
6 - Клемма электр. разъема 57M8165
7 - Корпус электр. разъема F075203
7 - Вспом. электр. разъем 57M9585
7 - Клемма электр. разъема 57M7950
7 - Клемма электр. разъема F075204 Количество:3
8 - Корпус электр. разъема 57M7309
8 - Блок. устр. эл. разъема 57M7306
8 - Клемма электр. разъема 57M7297 Количество:2
8 - Узел электрич. разъема R78059 Количество:2

Наверх

Wiring Harness, Vacuum Pump - ST768732 ( Жгут Проводов, Вакуумный Насос - )

Wiring Harness, Vacuum Pump - ST768732 269.jpg

1 - Жгут проводов F636482
2 - Корпус электр. разъема 57M10996 Примечание:To Front Frame Wiring Harness, SUB FOR 57M7535
2 - Блок. устр. эл. разъема 57M7619
2 - Клемма электр. разъема R78066 Количество:4
3 - Корпус электр. разъема F005398 Примечание:To Hydraulic Oil Filling Pump Switch
4 - Узел электрич. разъема F056844 Примечание:To Hydraulic Tank Vacuum Pump Motor, SUB FOR 57M7534
4 - Блокировка F052688
4 - Клемма электр. разъема R78065 Количество:2
5 - Узел электрич. разъема F004578 Примечание:Vacuum Pump Solenoid valve
6 - Гнездо F037112
7 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали

Наверх

Wiring Harness Components, Clearance Lights, Cab - ST793553 ( Жгут Проводов Компонентов, Габаритные Огни, Такси - )

Wiring Harness Components, Clearance Lights, Cab - ST793553 270.jpg

1 - Жгут проводов F684311 Примечание:German Lights
2 - Корпус электр. разъема 57M7533 Примечание:X13
2 - Блок. устр. эл. разъема 57M7619
2 - Клемма электр. разъема 57M8164

Наверх
