Содержимое: Каталог Запчастей John Deere :1210E Forwarder (S.N. 001501-001976), Interim Tier 4, Fixed Cabin, Engine 6068HTJ91 - PC12415 13 Miscellaneous Vehicle 1210E IT4 FC 1322 Labels and Trademarks 1210E IT4 FC 1210E IT4 FC

Labels, Standard - ST781772 ( Этикетки, Стандарт - )

Таблички и наклейки, кабина - ST790536

Таблички и наклейки, кабина, на английском языке - ST790662

Labels and Decals, Cab, French - ST790628 ( Этикетки и наклейки, Такси, французский )

Label, Safety (For Brazil) - ST790681 ( Метки Безопасности (Для Бразилии) - )

Warning Labels, Boom - ST857717 ( Предупредительные Надписи, Бума - )

Anti-Slip Plates - ST775796 ( Анти-Скольжения Пластин - )

Labels, Fire Suppression System - ST255843 ( Этикетки, Система Пожаротушения - )

Label, Battery (For Brazil) - ST706407 ( Метка Батарея (Для Бразилии) - )

Label, Battery - ST786416 ( Метка Батарея - )

Labels and Decals - ST860085 ( Этикетки и наклейки - )

Lifting Force Labels - ST888292 ( Подъемная Сила Ярлыки - )

Lifting Force Labels, CF7 - ST888171 ( Подъемная Сила Метки, - )

Auto Lubrication System, Carrier ( - 001653) - ST871967 ( Автоматическая Система Смазки, Перевозчик ( - ) - )

Auto Lubrication System, Carrier - ST871969 ( Система Автоматической Смазки, Перевозчик - )

Auto Lubrication System, Carrier - ST931268 ( Система Автоматической Смазки, Перевозчик - )

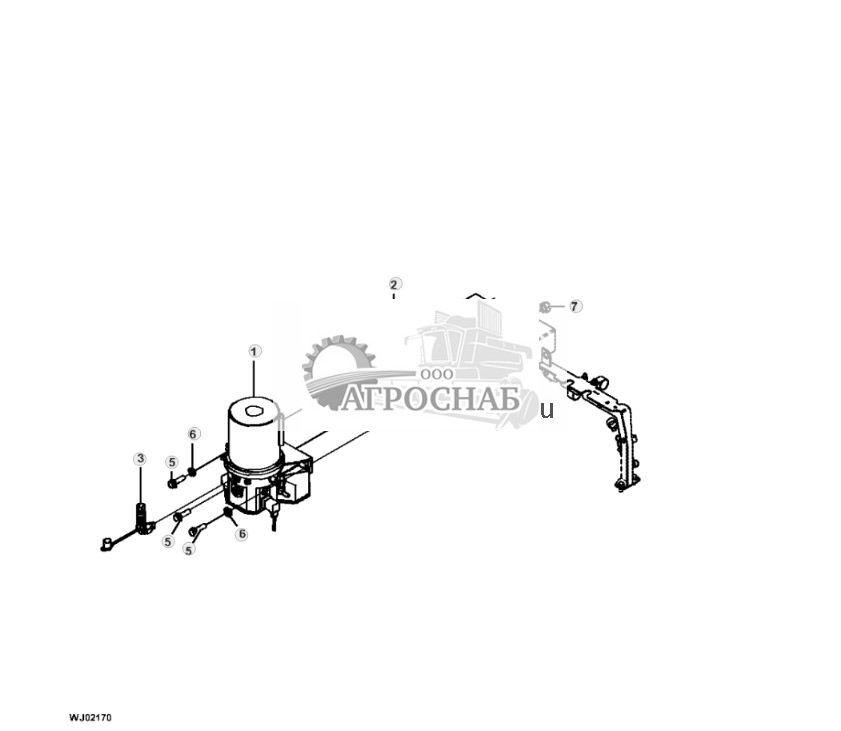

Lubrication Pump - ST775473 ( Смазка Насоса - )

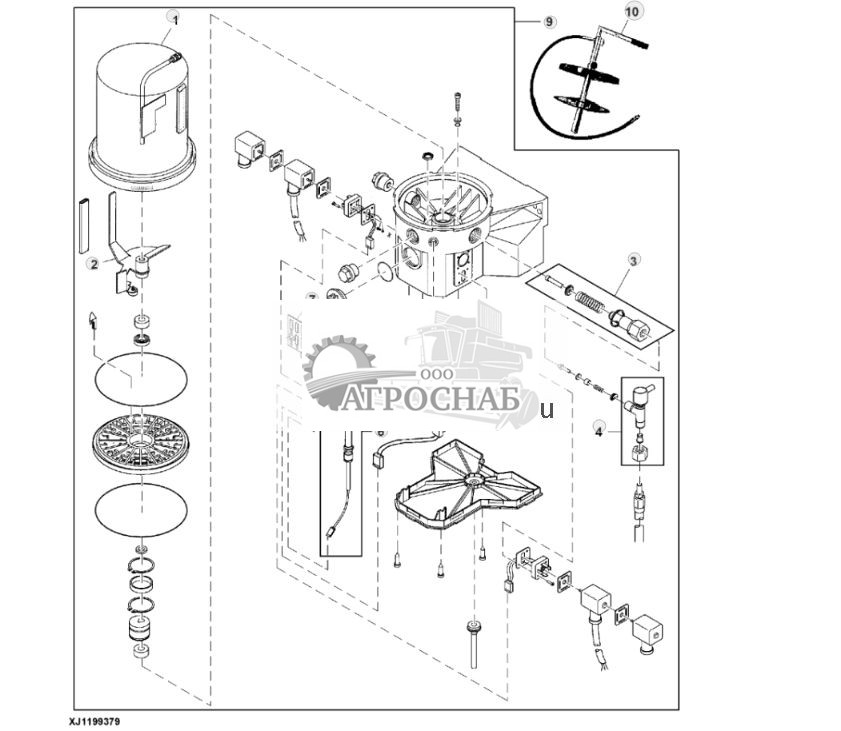

Components, Pump, Auto Lubrication System - ST451045 ( Компоненты, Насос, Автоматическая Система Смазки - )

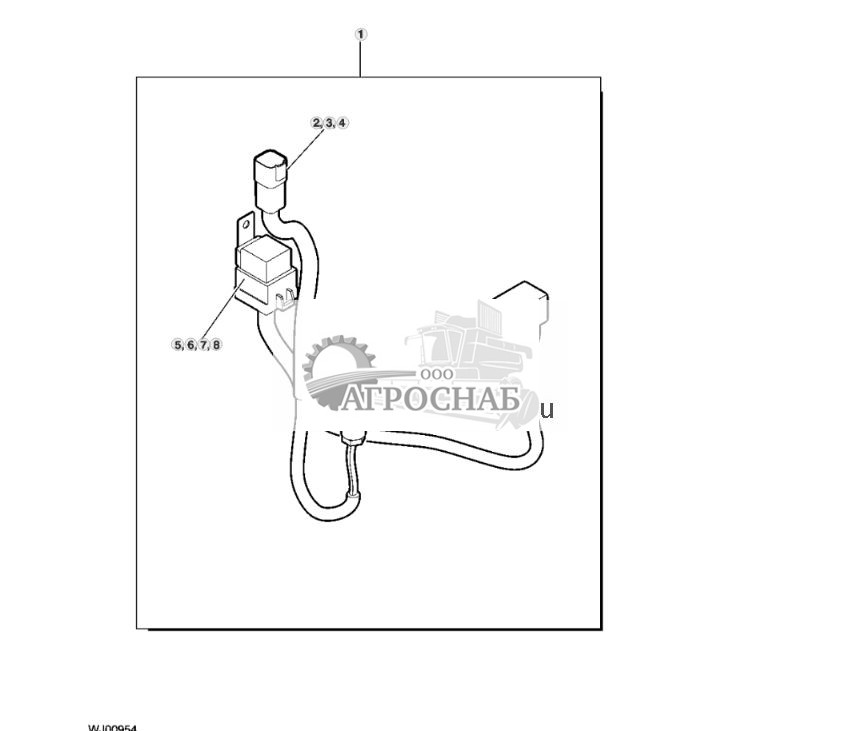

Auto Lubrication System - Wiring Harness - ST141676 ( Автоматическая Система Смазки - Жгут Проводов - )

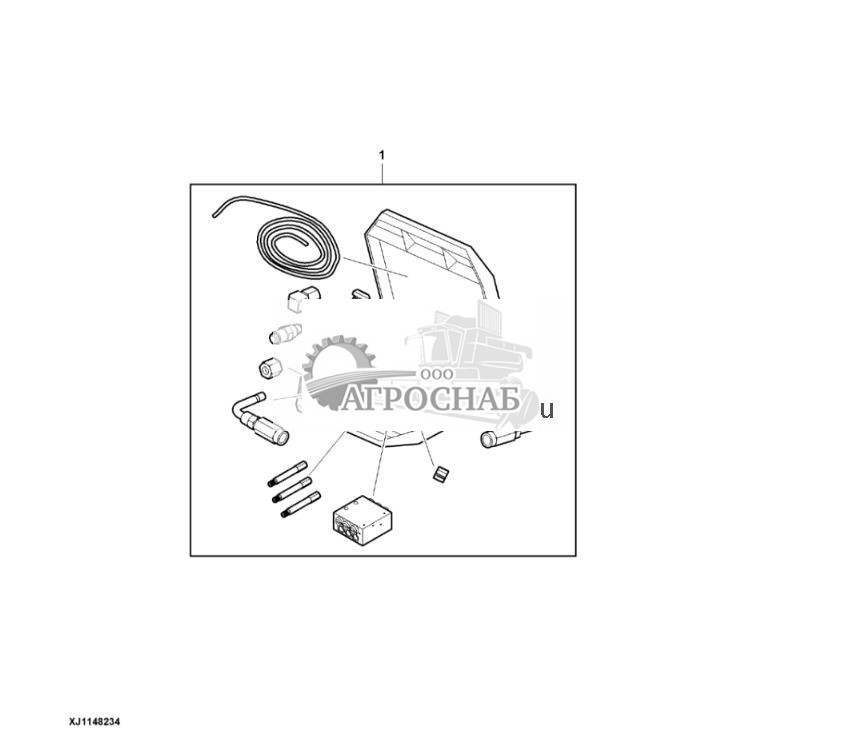

Auto Lubrication System Service Kit - ST141878 ( Автоматическая Смазка Набор Для Обслуживания Системы )

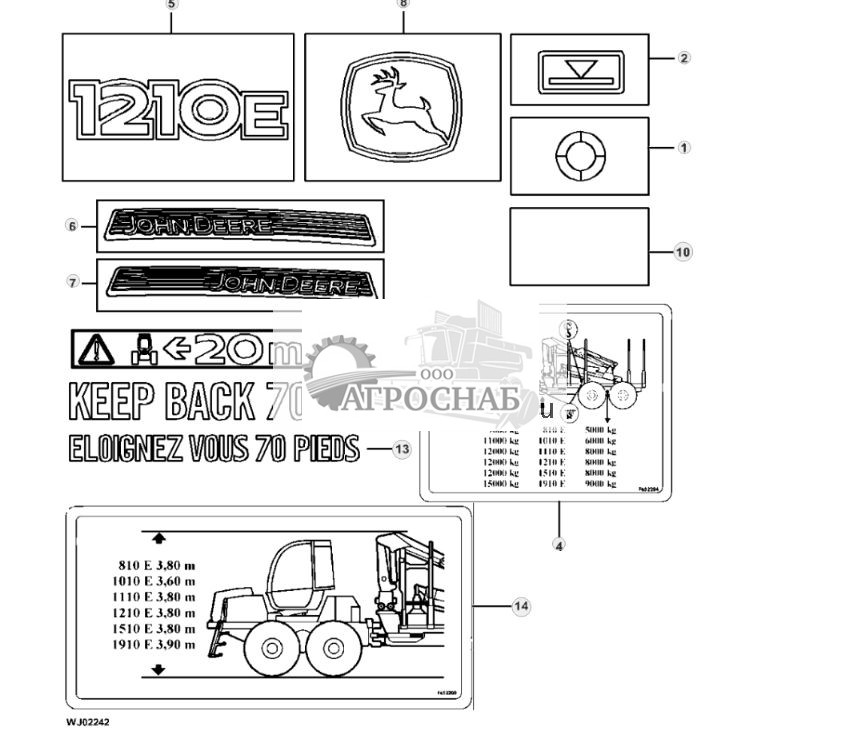

Labels, Standard - ST781772 ( Этикетки, Стандарт - )

Labels, Standard - ST781772 185.jpg

1 - Метка F020795 Количество:2 Примечание:Label, Dafo
2 - Метка F655235 Примечание:Label, Hydraulic Oil level
3 - Метка F635161 Количество:2 Примечание:No TextOther Countries
4 - Метка F652204 Примечание:Label, Tie-Down / Lifting Points
5 - Метка F652582 Количество:2
6 - Метка F652254 Примечание:Label, JD Strip Right
7 - Метка F652255 Примечание:Label, JD Strip Left
8 - Метка JD5784 Количество:3 Примечание:Label, Trademark Leaping Deer
10 - Комплект наклеек F072989 Примечание:Springler System Decal KitSweden
10 - Комплект наклеек F073018 Примечание:Springler System Decal KitNorway
10 - Комплект наклеек F073019 Примечание:Springler System Decal KitDenmark
10 - Комплект наклеек F073015 Примечание:Springler System Decal KitFinland
10 - Комплект наклеек F073016 Примечание:Springler System Decal KitEngland
10 - Комплект наклеек F073017 Примечание:Springler System Decal KitGermany
10 - Комплект наклеек F073214 Примечание:Springler System Decal KitRussia
12 - Метка F636661 Количество:2 Примечание:Северная Америка
13 - Метка F636662 Количество:2 Примечание:Quebec Area
14 - Метка F652200 Примечание:Label, Dimensions Forwarders

Таблички и наклейки, кабина - ST790536

Таблички и наклейки, кабина - ST790536 186.jpg

1 - Метка F634730 Примечание:Прочтите руководство по эксплуатации
2 - Метка F635155 Примечание:Do Not Overload
3 - Метка F634722 Примечание:Electrical Power Lines, Keep Clear
4 - Метка F636651 Примечание:Danger Area for Forwarders Cabin
5 - Метка F634731 Примечание:Use Seat Belt
6 - Метка F634732 Примечание:Keep Doors Closed
7 - Метка F634726 Примечание:No Passengers
8 - Метка F634734 Примечание:Before Leaving Operator's Seat
9 - Метка F635060 Примечание:Driving on Ice Covered Waters
10 - Метка F634751 Примечание:Boom Control, Forwarders
11 - Метка F634738 Примечание:Аварийный выход
12 - Метка JD5755 Количество:2 Примечание:Trademark Leaping Deer

Таблички и наклейки, кабина, на английском языке - ST790662

Таблички и наклейки, кабина, на английском языке - ST790662 187.jpg

1 - Метка L201412 Примечание:Прочтите руководство по эксплуатации
2 - Метка L201415 Примечание:Safety Cab, Keep Doors Closed
3 - Метка L201422 Примечание:Avoid Power Lines
4 - Метка L201426 Примечание:No Passengers
5 - Метка L201420 Примечание:Use Seat Belt
6 - Метка L201528 Примечание:Prevent Fire
7 - Метка L201418 Примечание:Before Leaving Operator's Seat
8 - Метка F634751 Примечание:Boom Control, Forwarders
9 - Метка F634738 Примечание:Аварийный выход

Labels and Decals, Cab, French - ST790628 ( Этикетки и наклейки, Такси, французский )

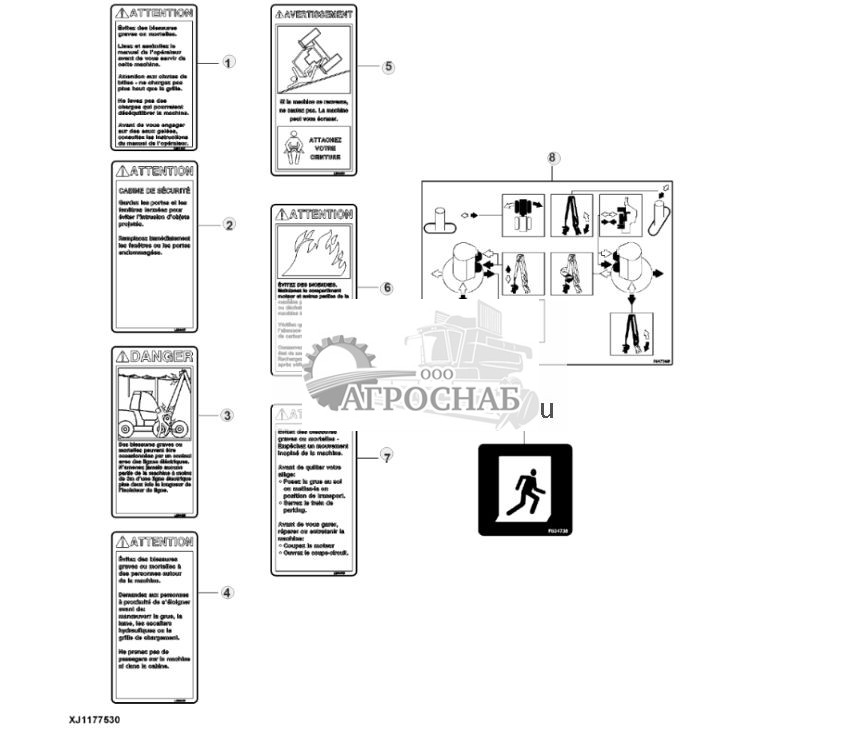

Labels and Decals, Cab, French - ST790628 188.jpg

1 - Метка L201414 Примечание:Прочтите руководство по эксплуатации
2 - Метка L201417 Примечание:Safety Cab, Keep Doors Closed
3 - Метка L201425 Примечание:Avoid Power Lines
4 - Метка L201427 Примечание:No Passengers
5 - Метка L201421 Примечание:Use Seat Belt
6 - Метка L201529 Примечание:Prevent Fire
7 - Метка L201419 Примечание:Before Leaving Operator's Seat
8 - Метка F634751 Примечание:Boom Control, Forwarders
9 - Метка F634738 Примечание:Аварийный выход

Label, Safety (For Brazil) - ST790681 ( Метки Безопасности (Для Бразилии) - )

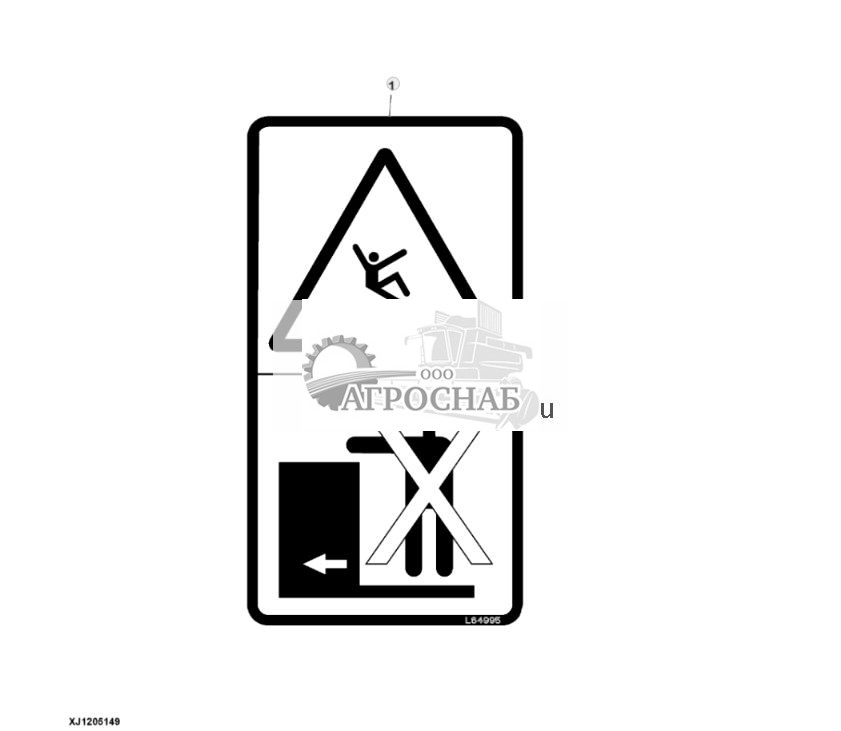

Label, Safety (For Brazil) - ST790681 189.jpg

1 - Метка L64995 Примечание:Безопасность

Warning Labels, Boom - ST857717 ( Предупредительные Надписи, Бума - )

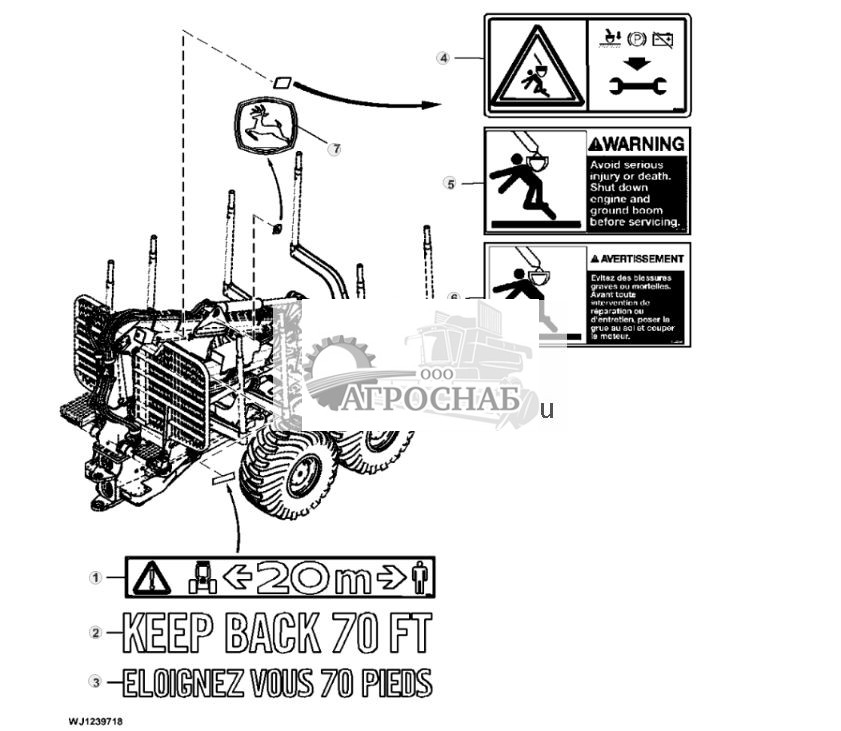

Warning Labels, Boom - ST857717 190.jpg

1 - Метка F635161 Примечание:Нет текста
2 - Метка F636661 Примечание:Английский
3 - Метка F636662 Примечание:Французский
4 - Метка F634725 Примечание:Ground the BoomNo Text
5 - Метка F621209 Примечание:Ground the BoomEnglish
6 - Метка F622691 Примечание:Ground the BoomFrench
7 - Метка JD5784 Примечание:Скачущий олень

Anti-Slip Plates - ST775796 ( Анти-Скольжения Пластин - )

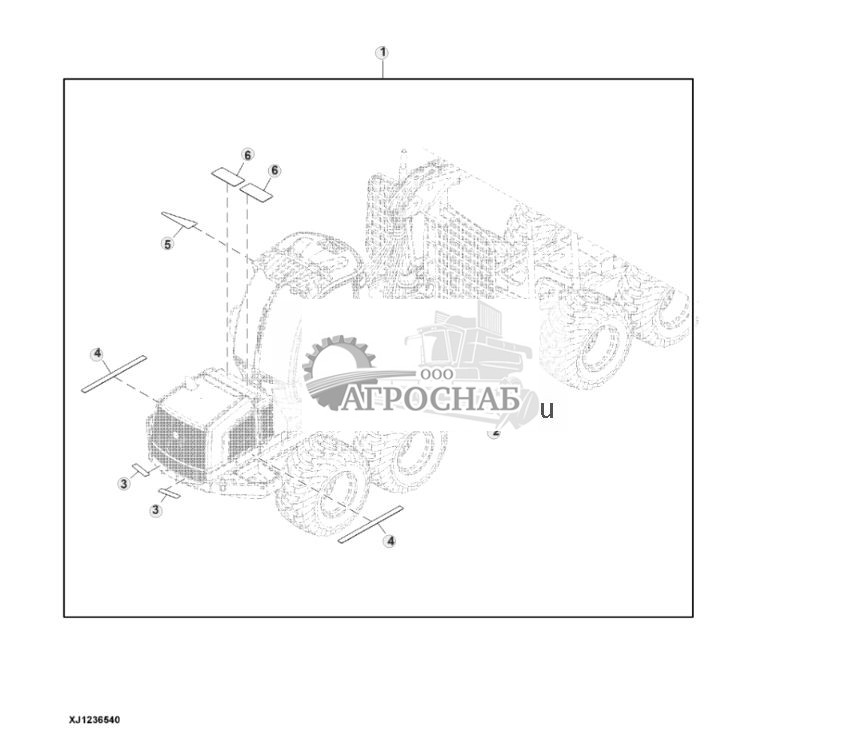

Anti-Slip Plates - ST775796 191.jpg

1 - Противокольз. накладка F695255
2 - Противокольз. накладка F043723 Количество:3
3 - Противокольз. накладка F043729 Количество:2
4 - Противокольз. накладка F639312 Количество:2
5 - Противокольз. накладка F639309
6 - Противокольз. накладка F639310 Количество:2

Labels, Fire Suppression System - ST255843 ( Этикетки, Система Пожаротушения - )

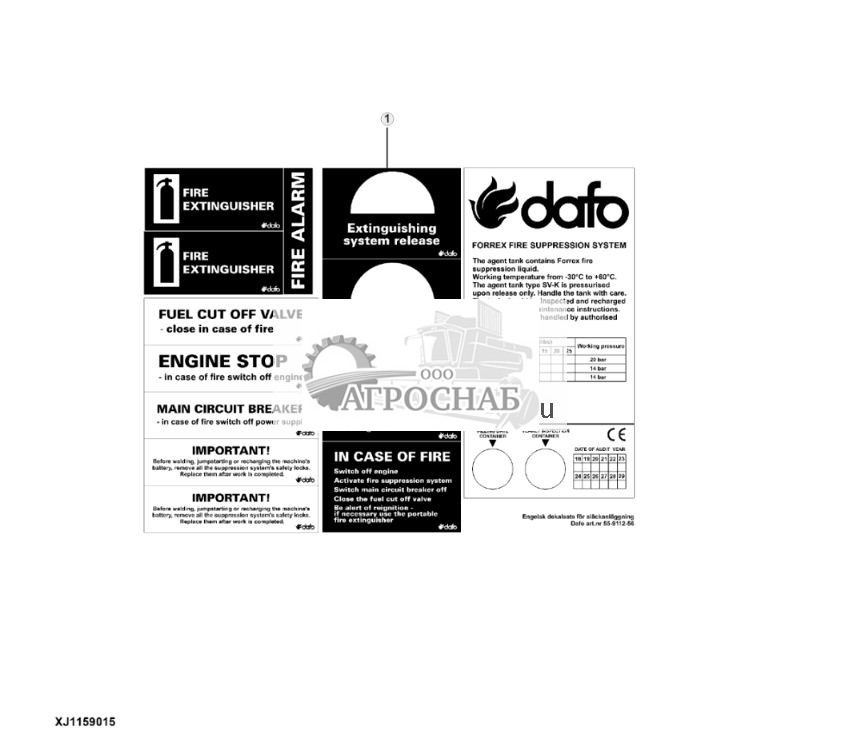

Labels, Fire Suppression System - ST255843 192.jpg

1 - Комплект наклеек F073016 Примечание:Английский
1 - Комплект наклеек F072989 Примечание:Шведский
1 - Комплект наклеек F073214 Примечание:Русский
1 - Комплект наклеек F073015 Примечание:Финский
1 - Комплект наклеек F073018 Примечание:Norwegian
1 - Комплект наклеек F073019 Примечание:Датский
1 - Комплект наклеек F073017 Примечание:Немецкий
1 - Комплект наклеек F074924 Примечание:Французский

Label, Battery (For Brazil) - ST706407 ( Метка Батарея (Для Бразилии) - )

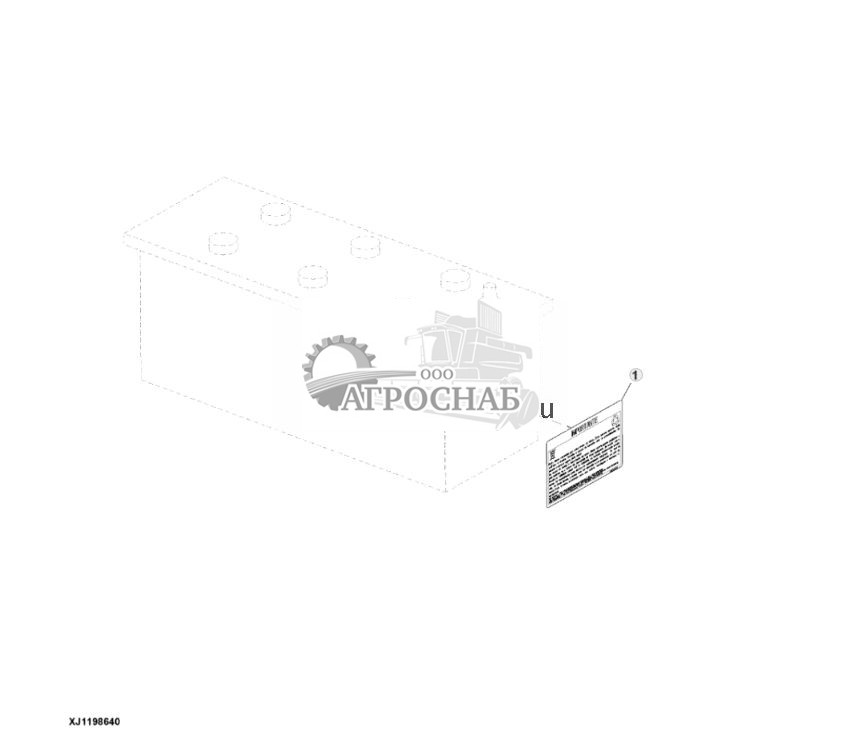

Label, Battery (For Brazil) - ST706407 193.jpg

1 - Метка HXE33527 Количество:2 Примечание:Предупредительный знак

Label, Battery - ST786416 ( Метка Батарея - )

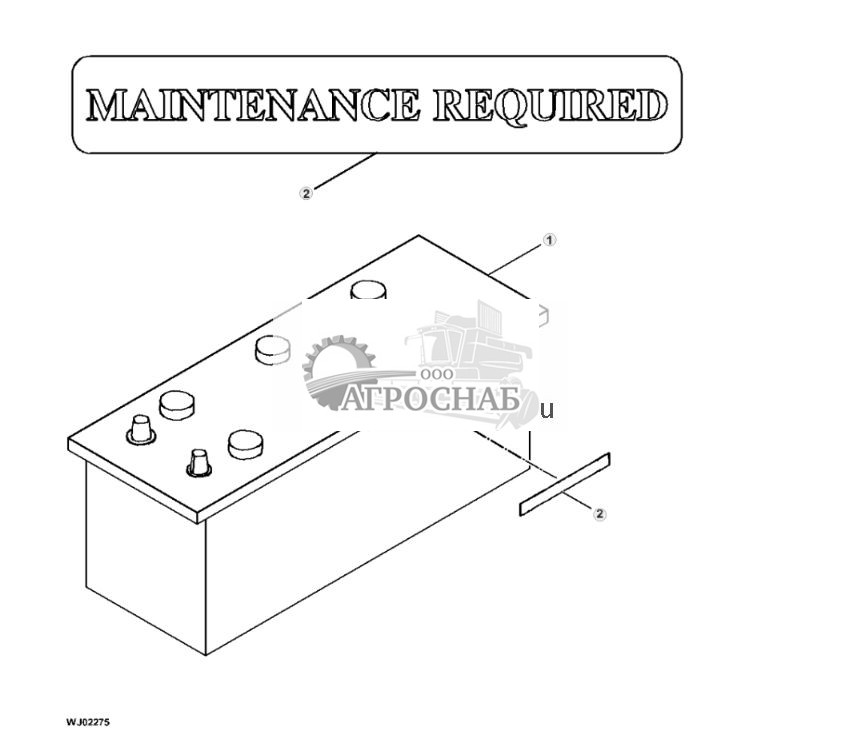

Label, Battery - ST786416 194.jpg

1 - Герметичная батарея F055247 Примечание:NLA; ORDER F688089
1 - Герметичная батарея F688089
2 - Метка F682435 Примечание:Maintenance Required, Battery

Labels and Decals - ST860085 ( Этикетки и наклейки - )

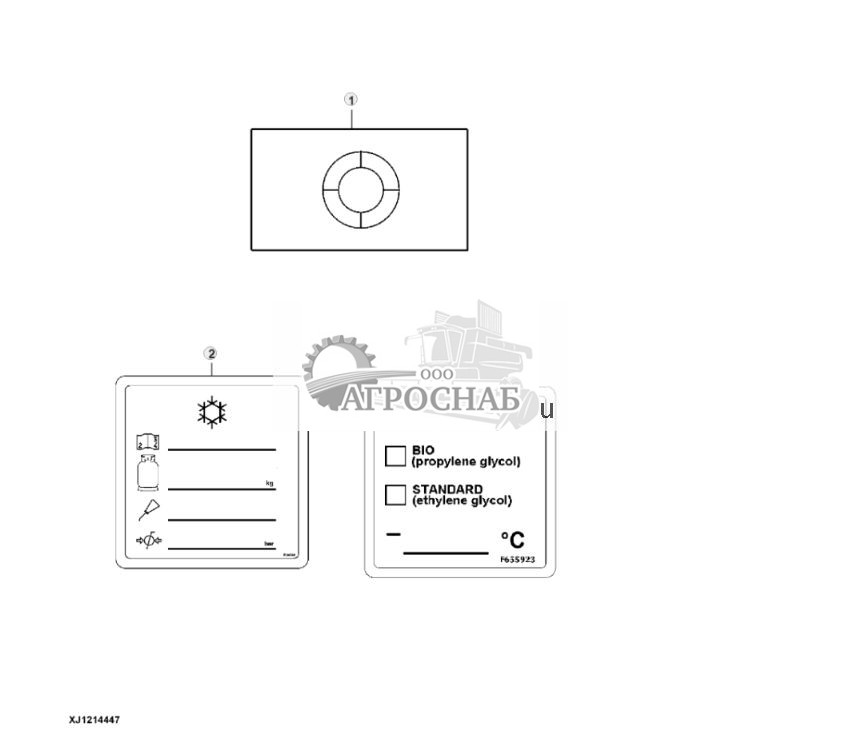

Labels and Decals - ST860085 195.jpg

1 - Метка F020795 Количество:4 Примечание:DAFO
2 - Метка F635159 Примечание:AC Information
3 - Метка F655923 Примечание:Охлаждающая жидкость

Lifting Force Labels - ST888292 ( Подъемная Сила Ярлыки - )

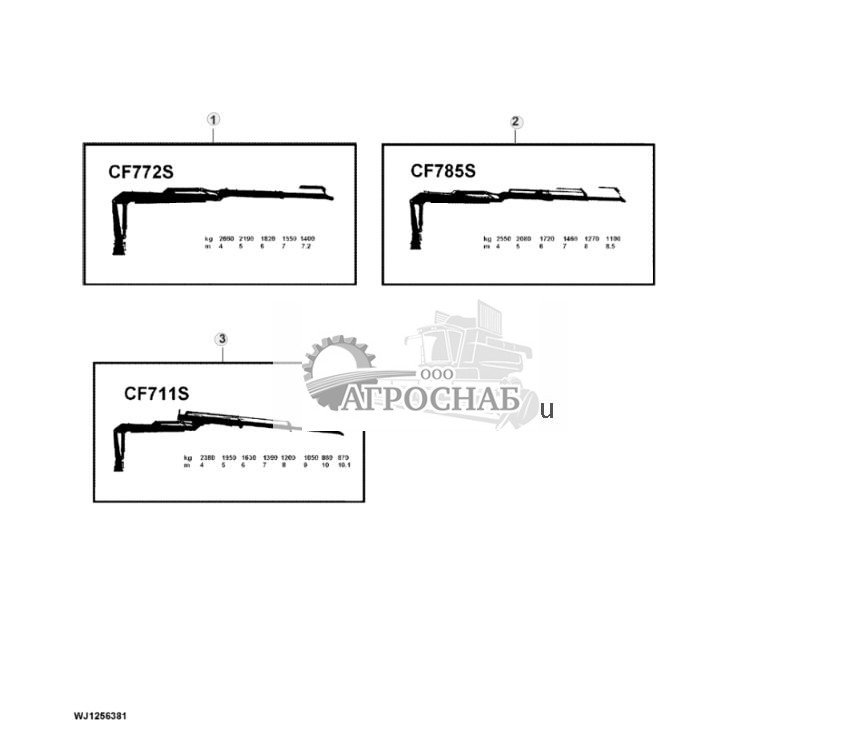

Lifting Force Labels - ST888292 196.jpg

1 - Знак F664187 Количество:2
2 - Знак F663998 Количество:2
3 - Знак F663999 Количество:2 Примечание:Boom Sign For CF710S
3 - Знак F664188 Количество:2 Примечание:Boom Sign For CF711S

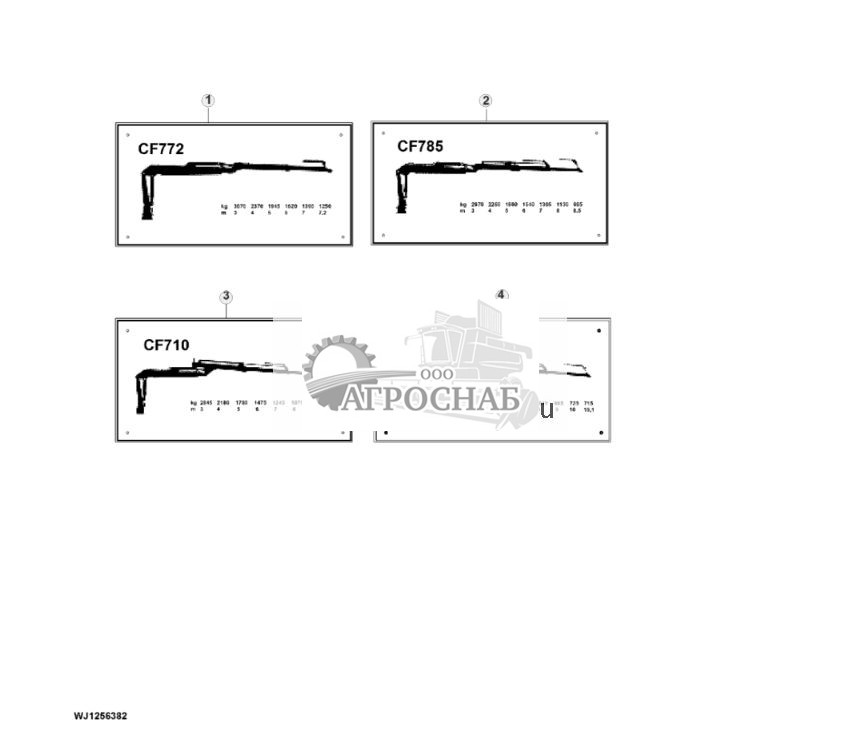

Lifting Force Labels, CF7 - ST888171 ( Подъемная Сила Метки, - )

Lifting Force Labels, CF7 - ST888171 197.jpg

1 - Знак F625260 Количество:2
2 - Знак F626650 Количество:2
3 - Знак F626643 Количество:2
4 - Знак F625262 Количество:2

Auto Lubrication System, Carrier ( - 001653) - ST871967 ( Автоматическая Система Смазки, Перевозчик ( - ) - )

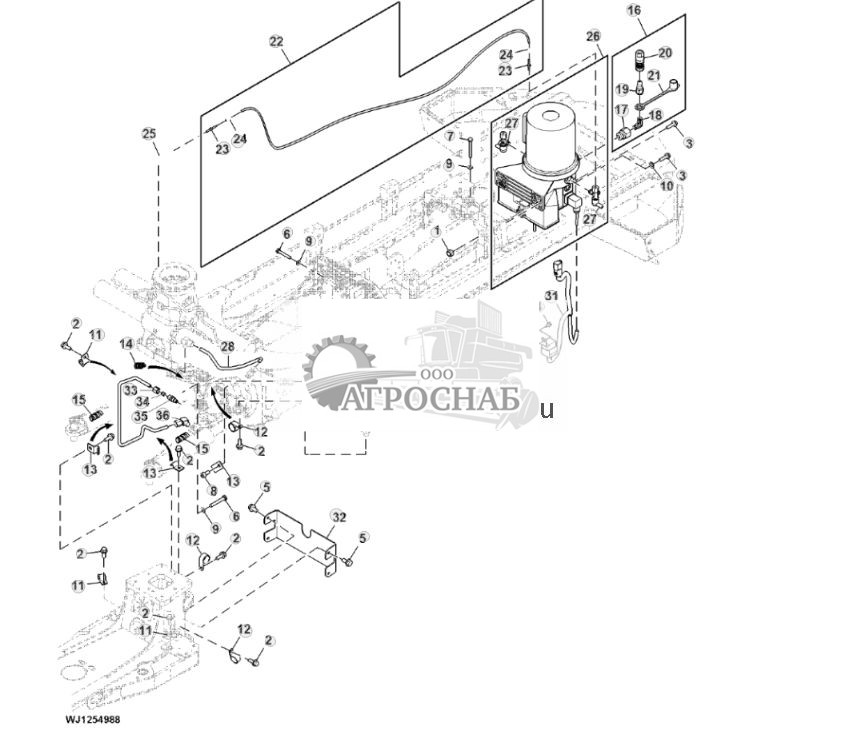

Auto Lubrication System, Carrier ( - 001653) - ST871967 198.jpg

1 - Стопорная гайка 14M7685 Примечание:M8
2 - Винт 19M9443 Количество:8 Примечание:M6 X 16
3 - Винт 19M9447 Количество:3 Примечание:M8 X 30
4 - Винт 19M9566 Примечание:M6 X 12
5 - Винт 19M9567 Количество:4 Примечание:M8 X 16
6 - Винт с головкой 19M9619 Количество:4 Примечание:M6 X 40
7 - Винт с головкой 19M9621 Количество:2 Примечание:M6 X 50
8 - Винт 19M9723 Количество:2 Примечание:M6 X 12
9 - Пружинная шайба F003345 Количество:6
10 - Стопорная шайба F008262 Количество:2
11 - Шланговый зажим F015016 Количество:3
12 - Шланговая опора F017094 Количество:3
13 - Зажимная скоба F027046 Количество:4
14 - Защитный шланг F070611
15 - Защитный шланг F072277 Количество:2
16 - Комплект фитингов F072734
17 - Адаптер F072849
18 - Быстроразъемная муфта F072850
19 - Быстроразъемная муфта F072851
20 - Заглушка F072852
21 - Заглушка F072853
21 - Компонент смаз. системы F074313 Примечание:SSVD6/3-K
21 - Компонент смаз. системы F074315 Примечание:F 0.30CCM "D" SSVD
21 - Компонент смаз. системы F074316 Примечание:F 0.14CCM "B" SSVD
21 - Компонент смаз. системы F074571 Примечание:SSV10
21 - Компонент смаз. системы F071256 Примечание:SSV6
22 - Компонент смаз. системы F073339
23 - Втулка F035931 Количество:2
24 - Втулка F035932 Количество:2
25 - Фитинг F073522
26 - Компонент смаз. системы F074680
27 - Редукционный клапан F071254 Количество:2
28 - Трубка F649233 Примечание:LGTH = 348 mm
29 - Трубка F649234 Примечание:LGTH = 368 mm
30 - Трубка F649235 Примечание:LGTH = 590 mm
31 - Жгут проводов F653686 Примечание:Компоненты на отдельной стр.
32 - Щиток F658106
33 - Гайка F071258
34 - Кольцо F071259
35 - Клапан F071260
36 - Коленчатый патрубок F073052

Auto Lubrication System, Carrier - ST871969 ( Система Автоматической Смазки, Перевозчик - )

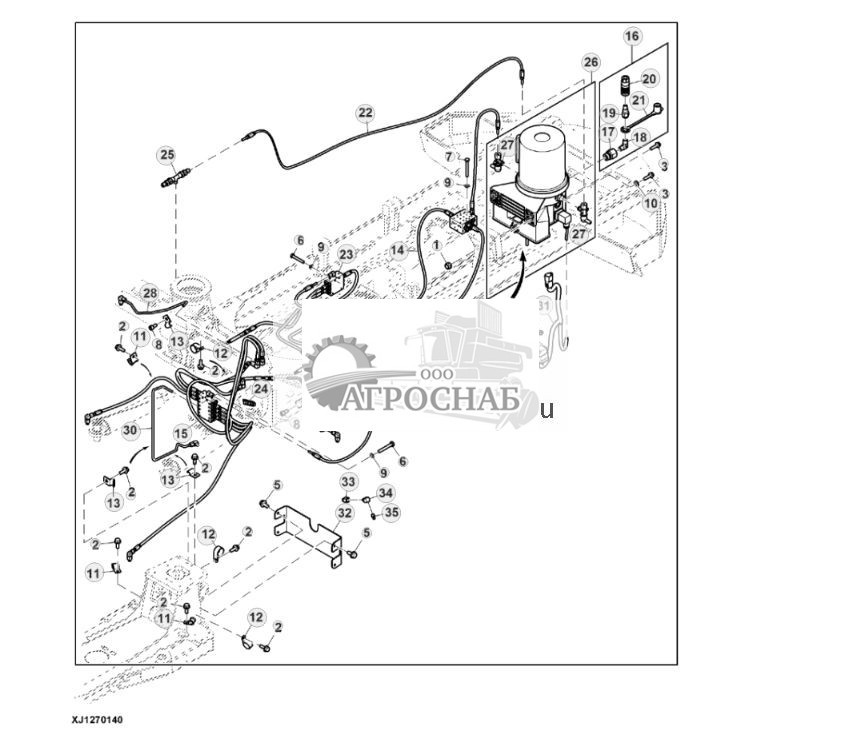

Auto Lubrication System, Carrier - ST871969 199.jpg

1 - Стопорная гайка 14M7685 Примечание:M8
2 - Винт 19M9443 Количество:8 Примечание:M6 X 16
3 - Винт 19M9447 Количество:3 Примечание:M8 X 30
4 - Винт 19M9566 Примечание:M6 X 12
5 - Винт 19M9567 Количество:4 Примечание:M8 X 16
6 - Винт с головкой 19M9619 Количество:4 Примечание:M6 X 40
7 - Винт с головкой 19M9621 Количество:2 Примечание:M6 X 50
8 - Винт 19M9723 Количество:2 Примечание:M6 X 12
9 - Пружинная шайба F003345 Количество:6
10 - Стопорная шайба F008262 Количество:2
11 - Шланговый зажим F015016 Количество:3
12 - Шланговая опора F017094 Количество:3
13 - Зажимная скоба F027046 Количество:4
14 - Компонент смаз. системы F072263 Примечание:Компоненты на отдельной стр.
15 - Компонент смаз. системы F072264 Примечание:Компоненты на отдельной стр.
16 - Комплект фитингов F072734
17 - Адаптер F072849
18 - Быстроразъемная муфта F072850
19 - Быстроразъемная муфта F072851
20 - Заглушка F072852
21 - Заглушка F072853
22 - Компонент смаз. системы F073339
23 - Компонент смаз. системы F683058 Примечание:Компоненты на отдельной стр.
24 - Защитный шланг F072275
25 - Фитинг F073522
26 - Компонент смаз. системы F074680 Примечание:Компоненты на отдельной стр.
27 - Редукционный клапан F071254 Количество:2
28 - Трубка F649233 Примечание:LGTH = 348 mm
29 - Трубка F649234 Примечание:LGTH = 368 mm
30 - Трубка F649235 Примечание:LGTH = 590 mm
31 - Жгут проводов F653686 Примечание:Компоненты на отдельной стр.
32 - Щиток F675488
33 - Распорная втулка F687754
34 - Фитинг переходника F073463
35 - Смазочная арматура 58M5574
36 - Блок. устр. эл. разъема 57M9455

Auto Lubrication System, Carrier - ST931268 ( Система Автоматической Смазки, Перевозчик - )

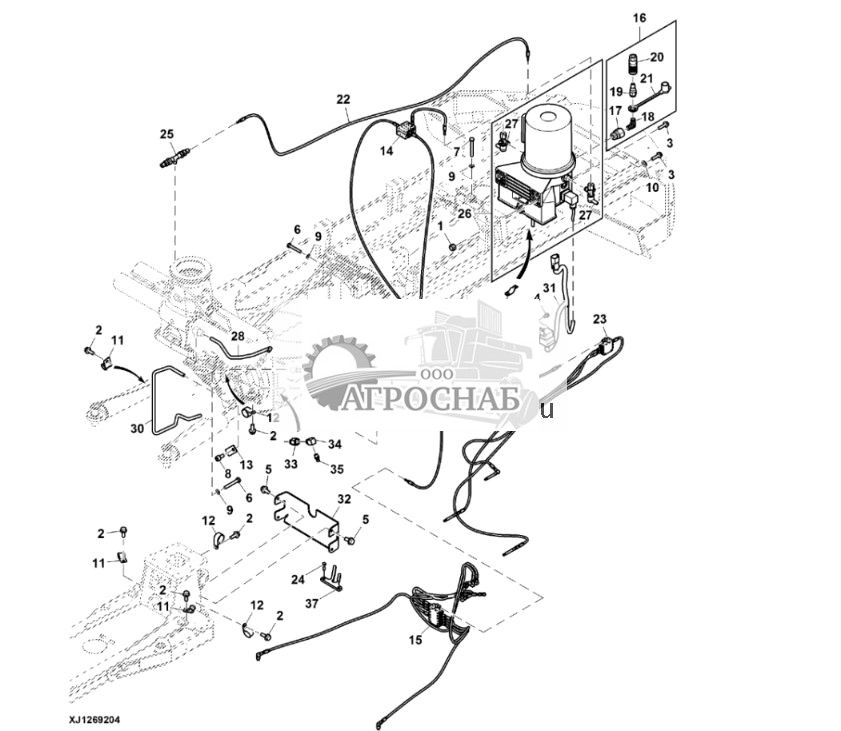

Auto Lubrication System, Carrier - ST931268 200.jpg

1 - Стопорная гайка 14M7685 Примечание:M8
2 - Винт 19M9443 Количество:6 Примечание:M6 X 16
3 - Винт 19M9447 Количество:3 Примечание:M8 X 30
4 - Винт 19M9566 Примечание:M6 X 12
5 - Винт 19M9567 Количество:4 Примечание:M8 X 16
6 - Винт с головкой 19M9619 Количество:4 Примечание:M6 X 40
7 - Винт с головкой 19M9621 Количество:2 Примечание:M6 X 50
8 - Винт 19M9723 Количество:2 Примечание:M6 X 12
9 - Пружинная шайба F003345 Количество:6
10 - Стопорная шайба F008262 Количество:2
11 - Шланговый зажим F015016 Количество:3
12 - Шланговая опора F017094 Количество:3
13 - Зажимная скоба F027046 Количество:2
14 - Компонент смаз. системы F072263 Примечание:Компоненты на отдельной стр.
15 - Компонент смаз. системы F696473 Примечание:Компоненты на отдельной стр.
16 - Комплект фитингов F698878
17 - Адаптер F698872
18 - Фитинг F698873
19 - Быстроразъемная муфта F698874
20 - Заглушка F698880
21 - Заглушка F698879
22 - Компонент смаз. системы F073339
23 - Компонент смаз. системы F683058 Примечание:Компоненты на отдельной стр.
24 - Винт с головкой 19M9641 Количество:2 Примечание:M10 X 35
25 - Фитинг F073522
26 - Компонент смаз. системы F074680 Примечание:Компоненты на отдельной стр.
27 - Редукционный клапан F071254 Количество:2
28 - Трубка F649233 Примечание:LGTH = 348 mm
29 - Трубка F649234 Примечание:LGTH = 368 mm
30 - Трубка F700261
31 - Жгут проводов F653686 Примечание:Компоненты на отдельной стр.
32 - Щиток F696476
33 - Распорная втулка F687754
34 - Фитинг переходника F073463
35 - Смазочная арматура 58M5574
36 - Блок. устр. эл. разъема 57M9455
37 - Крышка F700260

Lubrication Pump - ST775473 ( Смазка Насоса - )

Lubrication Pump - ST775473 201.jpg

1 - Компонент смаз. системы F074680
2 - Жгут проводов F653686 Примечание:Компоненты на отдельной стр.
3 - Комплект фитингов F072734
4 - Винт 19M9566 Примечание:M6 X 12
5 - Винт 19M9447 Количество:3 Примечание:M8 X 30
6 - Стопорная шайба F008262 Количество:2
7 - Стопорная гайка 14M7685 Примечание:M8

Components, Pump, Auto Lubrication System - ST451045 ( Компоненты, Насос, Автоматическая Система Смазки - )

Components, Pump, Auto Lubrication System - ST451045 202.jpg

1 - Комплект резервуара F074030
2 - Лопатка F074031
3 - Насос F074032 Количество:2
4 - Редукционный клапан F074034 Примечание:For Crane
4 - Редукционный клапан F071254 Примечание:For Machine
5 - Комплект мотора F074035
6 - Датчик F074036
7 - Печатная плата F076831
8 - Колпачок F074038
9 - Компонент смаз. системы F074680
10 - Комплект насосов F074025 Примечание:Grease Filling Pump

Auto Lubrication System - Wiring Harness - ST141676 ( Автоматическая Система Смазки - Жгут Проводов - )

Auto Lubrication System - Wiring Harness - ST141676 203.jpg

1 - Жгут проводов F653686
2 - Корпус электр. разъема 57M7629
3 - Клемма электр. разъема 57M7678
4 - Клемма электр. разъема 57M7541 Количество:5
5 - Корпус электр. разъема 57M7555
6 - Клемма электр. разъема R104933 Количество:2
7 - Клемма электр. разъема R104571 Количество:2
8 - Реле F121308

Auto Lubrication System Service Kit - ST141878 ( Автоматическая Смазка Набор Для Обслуживания Системы )

Auto Lubrication System Service Kit - ST141878 204.jpg

1 - Ремонтный комплект F072976 Примечание:Complete Service Kit
1 - Шланг F073222 Примечание:D = 8.6 mm, Bulk
1 - Втулка F035932 Количество: 10 Примечание:Threaded Sleeve
1 - Фитинг F066365 Количество: 10 Примечание:Threaded Hose Stud, Straight
1 - Коленчатый патрубок F066366 Количество: 10 Примечание:Threaded Hose Stud, 90°
1 - Фитинг F073055 Количество:5 Примечание:Union Fitting, G6LL
1 - Фитинг F073051 Количество:5 Примечание:Male Connector, GE6LL-1/8
1 - Фитинг F073050 Количество:5 Примечание:Male Connector, GE6LL-M10 X 1
1 - Фитинг F073464 Количество:5 Примечание:Male Connector, GE6LL-M6 X 1
1 - Фитинг F073465 Количество:5 Примечание:Male Connector, GE6LL-M8 X 1
1 - Коленчатый патрубок F073053 Количество:5 Примечание:Male Elbow Connector, WE6LL-1/8
1 - Коленчатый патрубок F073052 Количество:5 Примечание:Male Elbow Connector, WE6LL-M10 X 1
1 - Коленчатый патрубок F073054 Количество:5 Примечание:Male Elbow Connector, WE6LL-M6 X 1
1 - Фитинг F073446 Количество:5 Примечание:Male Elbow Connector, WE6LL-M8 X 1
1 - Заглушка F071261 Количество:5 Примечание:Closure Plug for SSV/SSVD Divider
1 - Клапан F071260 Количество:3 Примечание:Check Valve for Divider
1 - Кольцо F071259 Количество:5 Примечание:Cutting Ring, 6LL
1 - Муфта F073057 Количество:5 Примечание:Nut, 6LL
1 - Распорная втулка F071268 Количество:3 Примечание:Adapter, M10 X 1
1 - Фитинг переходника F073463 Количество:3 Примечание:Elbow Adapter, 90°, M8 X 1 X M10 X 1
1 - Адаптер F073056 Количество:3 Примечание:R1/8 X R1/8 X 36
1 - Коленчатый патрубок F073058 Количество:3
Примечание:90°. 1/8 - 1/8
1 - Адаптер F074438 Количество:3 Примечание:M10 X M10 X M10
1 - Компонент смаз. системы F071256
1 - Гайка F071258 Количество:3
1 - Фитинг переходника F664488 Количество:3
1 - Втулка F035931 Количество: 10
1 - Инструмент ....... Примечание:Hose Cutting Tool
1 - Инструмент ....... Примечание:Spanner Tool, 10 mm
1 - Инструмент ....... Примечание:Spanner Tool, 11 mm
1 - Инструмент ....... Примечание:Spanner Tool, 12 mm
