Содержимое: Каталог Запчастей John Deere :1210E Forwarder (S.N. 001501-001976), Interim Tier 4, Fixed Cabin, Engine 6068HTJ91 - PC12415 10 Service Brakes 1210E IT4 FC 1011 Service Brake Active Elements 1210E IT4 FC 1210E IT4 FC

Frame Brake Mounting and Hydraulics - ST746207 ( Рамка крепления тормоза и гидравлика - )

Brake, Weight Scale - ST766657 ( Тормоза, Шкалы Вес - )

Front Axle Brake Hoses - ST775443 ( Передний Мост Тормозные Шланги - )

Brake Valve Hydraulics, Fixed Cab ( - 001869) - ST905127 ( Тормозной Клапан Гидравлики, Фиксированной Кабиной ( - ) - )

Brake Valve Hydraulics, Fixed Cab (001870 - ) - ST905130 ( Тормозной Клапан Гидравлики, Фиксированной Кабиной ( - ) - )

Heavy Duty Weight Scale Link and Rotator, Bluetooth, CF711 CF711S - ST821277 ( Сверхмощный маштаб веса ссылке и вращатель, с Bluetooth, с - )

Brake Valve - ST404572 ( Клапан Тормоза - )

Hoses, Brake System - ST844134 ( Шланги, Тормозная Система - )

Mounting, Brake Throttle Pedals - ST793457 ( Крепления, Тормозной Дроссель Педали - )

Brake Valve Fittings - ST768603 ( Штуцеры Тормозной Клапан - )

Brake Hoses, Rear Axle - ST404569 ( Тормозные Шланги, Задний Мост - )

Accumulators, Brake - ST141688 ( Аккумуляторы, Тормоза - )

Frame Brake Mounting and Hydraulics - ST746207 ( Рамка крепления тормоза и гидравлика - )

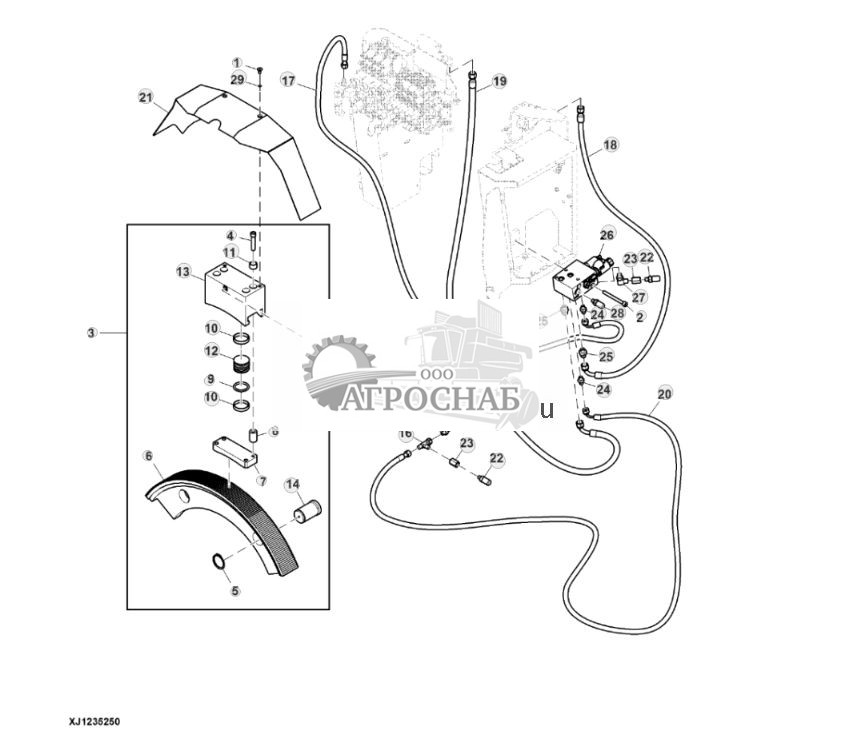

Frame Brake Mounting and Hydraulics - ST746207 173.jpg

1 - Винт 19M9437 Количество:2 Примечание:M8 X 16, USE WITH F638038
1 - Винт с гол. п/торц. кл. 21M7572 Количество:2 Примечание:M8 X 20, USE WITH F685402
2 - Винт 19M9702 Количество:3 Примечание:M10 X 100
3 - Тормоз F623371
4 - Винт 19M8444 Количество:4 Примечание:M12 X 60
5 - Пружинное кольцо 40M7166 Количество:2
6 - Обод F046147 Примечание:NLA; ORDER F683562
6 - Обод F683562
7 - Рейка F683563 Примечание:SUB FOR F046148
8 - Пружина F049084 Количество:4
9 - Сальник F075205 Количество:2
10 - Направл. штока гидроцил. F434129 Количество:4
11 - Гильза F600997 Количество:4
12 - Поршень F622577 Количество:2
13 - Рама F683818 Примечание:SUB FOR F623372
14 - Штифт F673142 Количество:2
15 - Фитинг F005057
16 - Тройник F023535
17 - Гидрошланг F024315 Примечание:LGTH = 2000 mm, From Boom Valve C to Frame Lock Valve CYL
18 - Гидрошланг F057809 Примечание:LGTH = 800 mm, From P1 to Frame Lock Valve P
19 - Гидрошланг F049059 Примечание:LGTH = 1350 mm, From T1 to Frame Lock Valve T, SUB FOR F062663
20 - Гидрошланг F072391 Примечание:LGTH = 3400 mm, From L to Frame Lock Valve Lock
21 - Пластина F638038 Примечание:ORDER F685402
21 - Крышка F685402 Примечание:ALSO ORDER 21M7572 AND F064435
22 - Фитинг F023426 Количество:2
23 - Фитинг F024364 Количество:2
24 - Фитинг F025499 Количество:2
25 - Фитинг F073354 Количество:2
26 - Блок клапана F075383 Примечание:Frame Lock Valve; COMPONENTS ON SEPARATE PAGE
27 - Коленчатый патрубок F075746
28 - Фитинг F076290
29 - Стопорная шайба F064435 Количество:2 Примечание:USE WITH 21M7572 AND F685402

Наверх

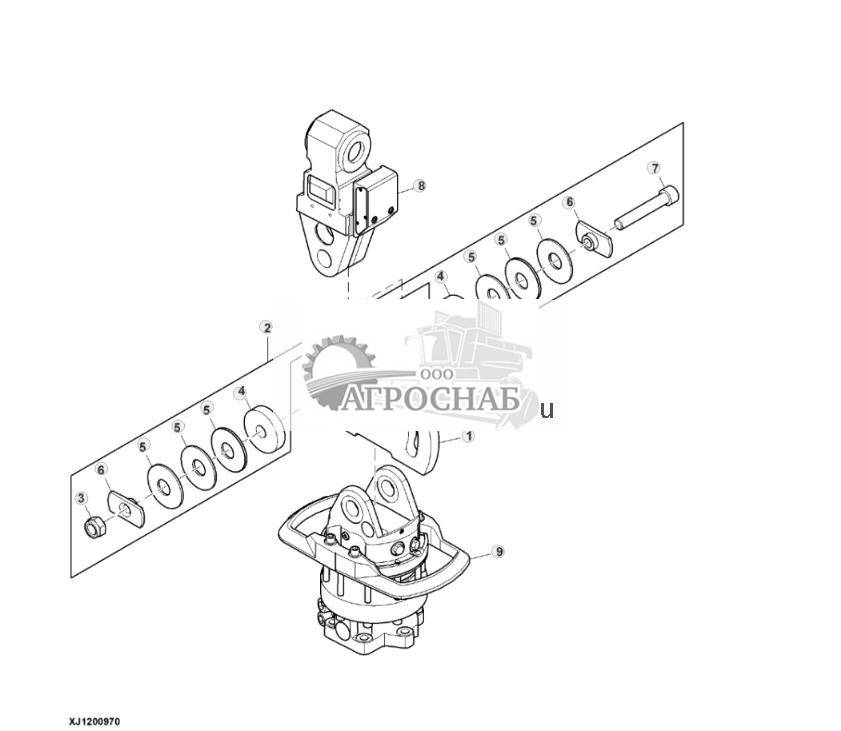

Brake, Weight Scale - ST766657 ( Тормоза, Шкалы Вес - )

1 - Тормозной диск F058745
2 - Тормозной диск F058749 Примечание:INCLUDES 14M7319, F058747, (2) F052872, (2) F058746 AND (6) F054844
3 - Стопорная гайка 14M7319 Примечание:M12
4 - Покрытие F052872 Количество:2
5 - Тарельчатая пружина F054844 Количество:6
6 - Гайка F058746 Количество:2
7 - Винт с головкой F058747
8 - Шкала F679594 Примечание:Компоненты на отдельной стр.
9 - Поворотное устройство F075805 Примечание:Компоненты на отдельной стр.

Наверх

Front Axle Brake Hoses - ST775443 ( Передний Мост Тормозные Шланги - )

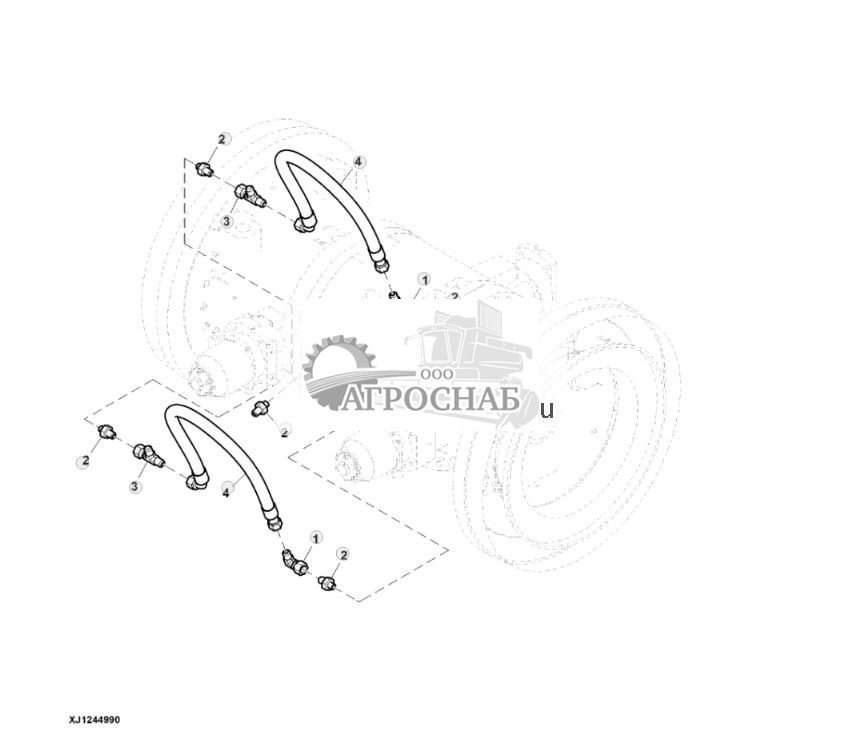

Front Axle Brake Hoses - ST775443 175.jpg

1 - Коленчатый патрубок F022417 Количество:2
2 - Фитинг F022423 Количество:5
3 - Тройник F023535 Количество:2
4 - Гидрошланг F047947 Количество:2 Примечание:LGTH = 450 mm

Наверх

Brake Valve Hydraulics, Fixed Cab ( - 001869) - ST905127 ( Тормозной Клапан Гидравлики, Фиксированной Кабиной ( - ) - )

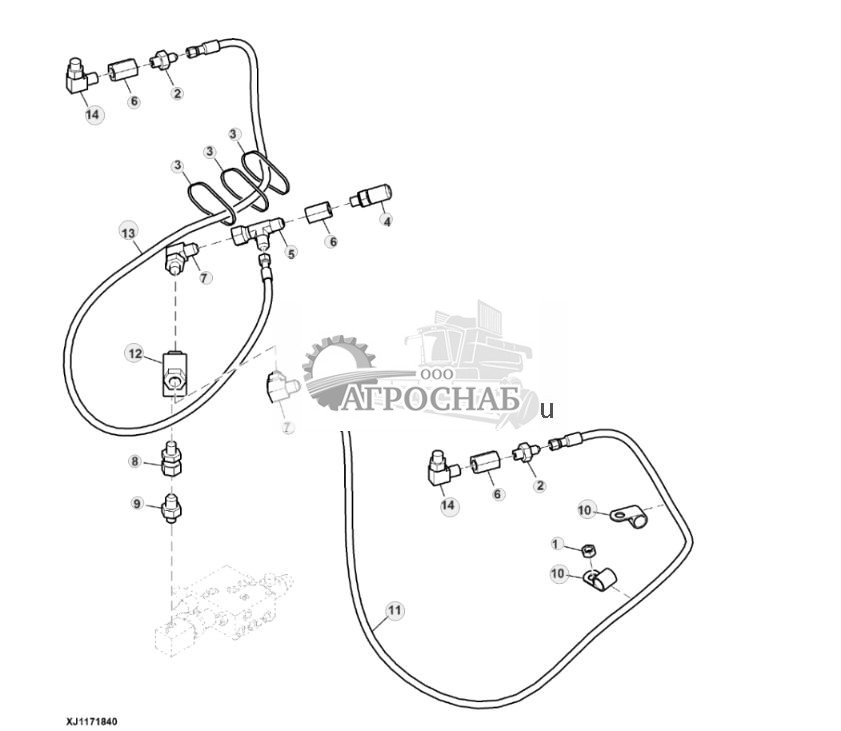

Brake Valve Hydraulics, Fixed Cab ( - 001869) - ST905127 176.jpg

1 - Гайка 14M7624 Примечание:M8, Attach to Cabin Frame
2 - Фитинг F005052 Количество:2
3 - Обвязной хомут F005335 Количество:3 Примечание:Attach to Cabin Frame
4 - Фитинг F023426 Количество:2
5 - Тройник F023535 Количество:2
6 - Фитинг F024364 Количество:4
7 - Коленчатый патрубок F024599 Количество:2
8 - Фитинг F024875
9 - Фитинг F038293
10 - Шланговая опора F046452 Количество:2 Примечание:Attach to Cabin Frame
11 - Гидрошланг F072392 Примечание:LGTH = 2100 mm, To Front Brake Pedal, Fabricate
12 - Клапан F679591
13 - Гидрошланг F679611 Примечание:LGTH = 1400 mm, To Rear Brake Pedal, Fabricate
14 - Коленчатый патрубок F022414 Количество:2 Примечание:SUB FOR L174900

Наверх

Brake Valve Hydraulics, Fixed Cab (001870 - ) - ST905130 ( Тормозной Клапан Гидравлики, Фиксированной Кабиной ( - ) - )

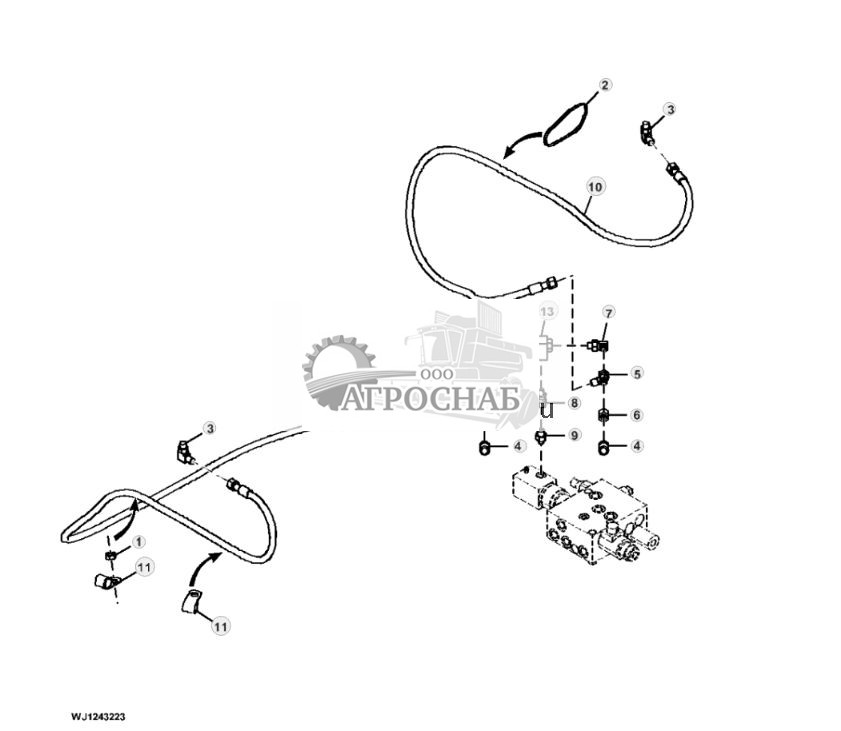

Brake Valve Hydraulics, Fixed Cab (001870 - ) - ST905130 177.jpg

1 - Гайка 14M7624 Примечание:M8
2 - Обвязной хомут F005335 Количество:2 Примечание:Attach to Cabin Frame
3 - Коленчатый патрубок F022414 Количество:3
4 - Фитинг F023426 Количество:2
5 - Тройник F023535 Количество:2
6 - Фитинг F024364 Количество:2
7 - Коленчатый патрубок F024599 Количество:4
8 - Фитинг F024875 Количество:2
9 - Фитинг F038293
10 - Гидрошланг F046341 Примечание:LGTH = 1400 mm, From Shuttle valve A to Rear Break Pedal
11 - Шланговая опора F046452 Количество:2 Примечание:Attach to Cabin Frame
12 - Гидрошланг F052187 Примечание:LGTH = 2100 mm, From Shuttle valve A to Front Break Pedal
13 - Клапан F679591

Наверх

Heavy Duty Weight Scale Link and Rotator, Bluetooth, CF711 CF711S - ST821277 ( Сверхмощный маштаб веса ссылке и вращатель, с Bluetooth, с - )

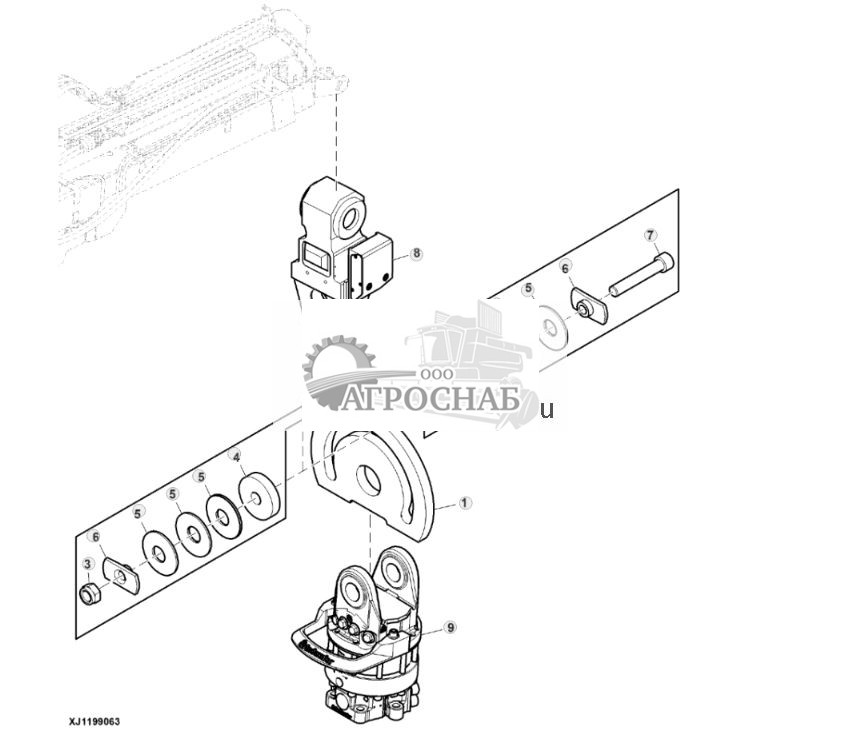

Heavy Duty Weight Scale Link and Rotator, Bluetooth, CF711 CF711S - ST821277 178.jpg

1 - Тормозной диск F058740
2 - Тормозной диск F058749 Примечание:INCLUDES 14M7319, F058747, (2) F052872, (2) F058746 AND (6) F054844
3 - Стопорная гайка 14M7319 Примечание:M12
4 - Покрытие F052872 Количество:2
5 - Тарельчатая пружина F054844 Количество:6
6 - Гайка F058746 Количество:2
7 - Винт с головкой F058747
8 - Шкала F683638 Примечание:Weight Sensor LinkCOMPONENTS ON SEPARATE PAGE
9 - Поворотное устройство F075807 Примечание:Компоненты на отдельной стр.

Наверх

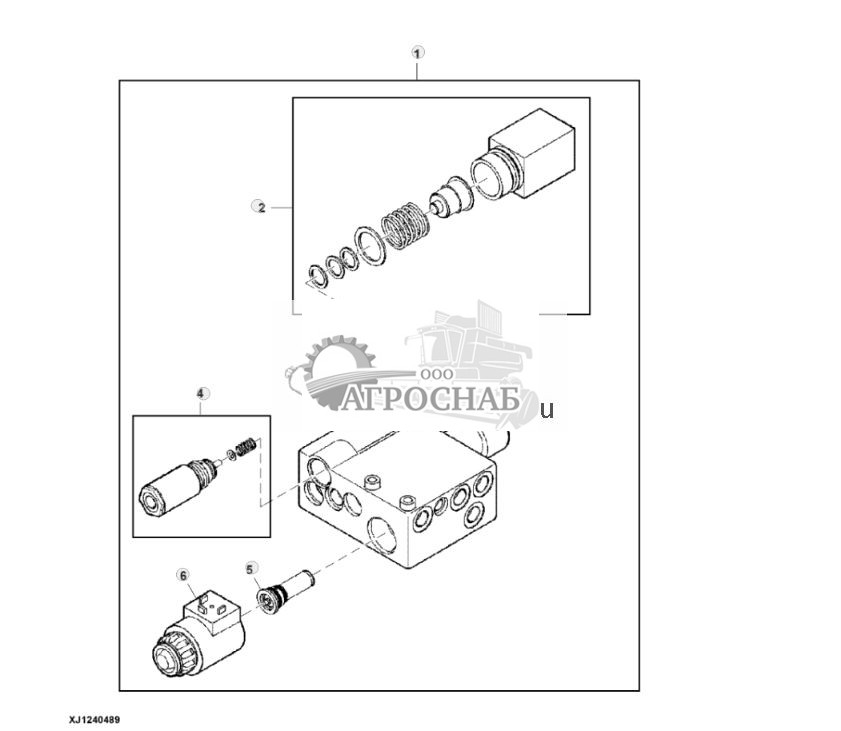

Brake Valve - ST404572 ( Клапан Тормоза - )

1 - Золотниковый клапан F056322
2 - Контр. клап. с гидропр. F067127
3 - Клапан гидравл./сервоупр. F067128 Примечание:INCLUDES (2) F067129
3 - Комплект уплотнений F067129 Количество:2 Примечание:Не показано
4 - Контр. клап. с гидропр. F067126
5 - Клапан гидравл./сервоупр. F067125
6 - Катушка эл/магн. клапана F067124

Наверх

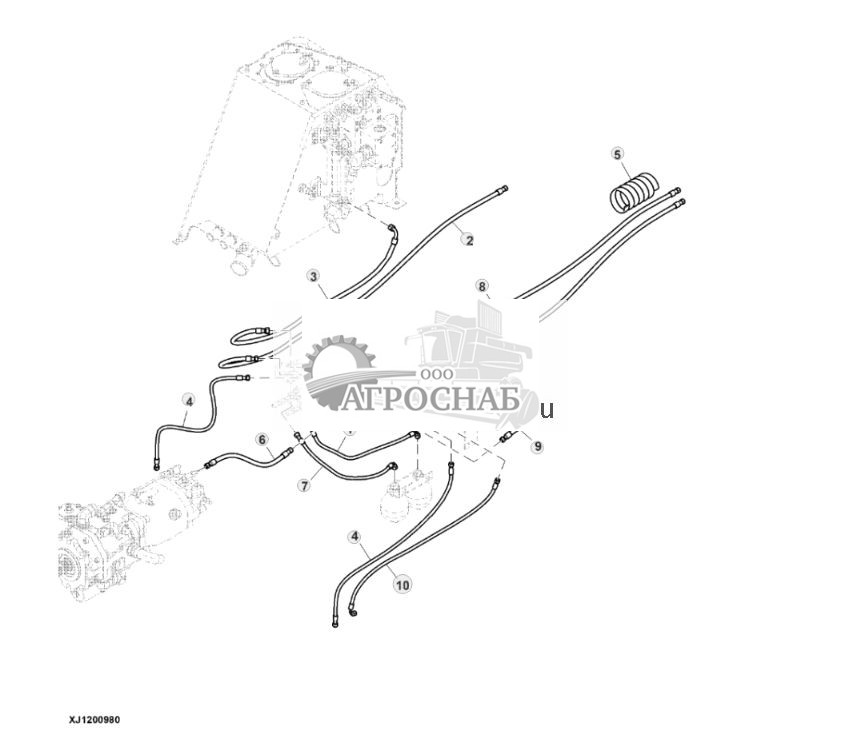

Hoses, Brake System - ST844134 ( Шланги, Тормозная Система - )

1 - Гидрошланг F024307 Примечание:LGTH = 800 mm, Brake Valve S2 to Accumulator
2 - Гидрошланг F024649 Примечание:LGTH = 1800 mm, From Brake Valve B1 to Rear Axle Inner Fitting (Working Brake)
3 - Гидрошланг F026900 Примечание:LGTH = 1200 mm, From Brake Valve T to Hydraulic Tank
4 - Гидрошланг F027344 Количество:2 Примечание:LGTH = 1150 mm, Fabricate, SUB FOR F061156; From Auxiliary Functions Valve A62 to Front Axle Outer Fitting (Parking Brake); From Brake Valve B2 to Front Axle Inner Fitting (Working Brake)
5 - Защитный шланг F032113
6 - Гидрошланг F043537 Примечание:LGTH = 650 mm, From Pump to Brake Valve P
7 - Гидрошланг F043550 Примечание:LGTH = 750 mm, SUB FOR F057849; Brake Valve S1 to Accumulator
8 - Гидрошланг F043570 Количество:2 Примечание:LGTH = 1050 mm, From Auxiliary Functions Valve A61 to Rear Axle Outer Fitting (Parking Brake); From Auxiliary Functions Valve A2 to Rear Differential Lock
9 - Гидрошланг F071687 Примечание:LGTH = 310 mm, From Auxiliary Functions Valve P to Brake Valve P
10 - Гидрошланг F023039 Примечание:LGTH = 1100 mm, Fabricate, From Auxiliary Functions Valve A1 to Front Differential Lock

Наверх

Mounting, Brake Throttle Pedals - ST793457 ( Крепления, Тормозной Дроссель Педали - )

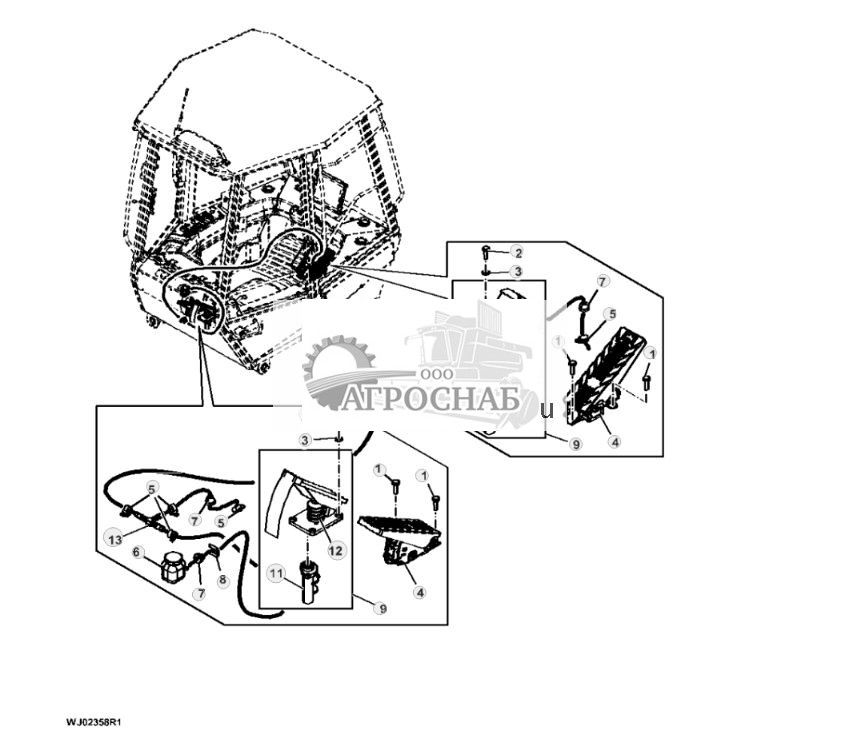

Mounting, Brake Throttle Pedals - ST793457 181.jpg

1 - Винт 19M9445 Количество:4 Примечание:M6 X 25
2 - Винт с головкой 19M9681 Количество:4 Примечание:M8 X 16
3 - Шайба 24M7509 Количество:4 Примечание:8.400 X 16 X 1.600 mm
4 - Акселератор AT332120 Количество:2
5 - Шланговый зажим F003668 Количество:5
6 - Бак F024371
7 - Уплотнение F039963 Количество:3
8 - Зажимная скоба F052296
9 - Педаль F687722 Количество:2
11 - Цилиндр F687744 Примечание:INCLUDES F687745
11 - Комплект уплотнений F687745 Примечание:Не показано
12 - Кожух F687743
13 - Тройник F683272
14 - Шланг F687750

Наверх

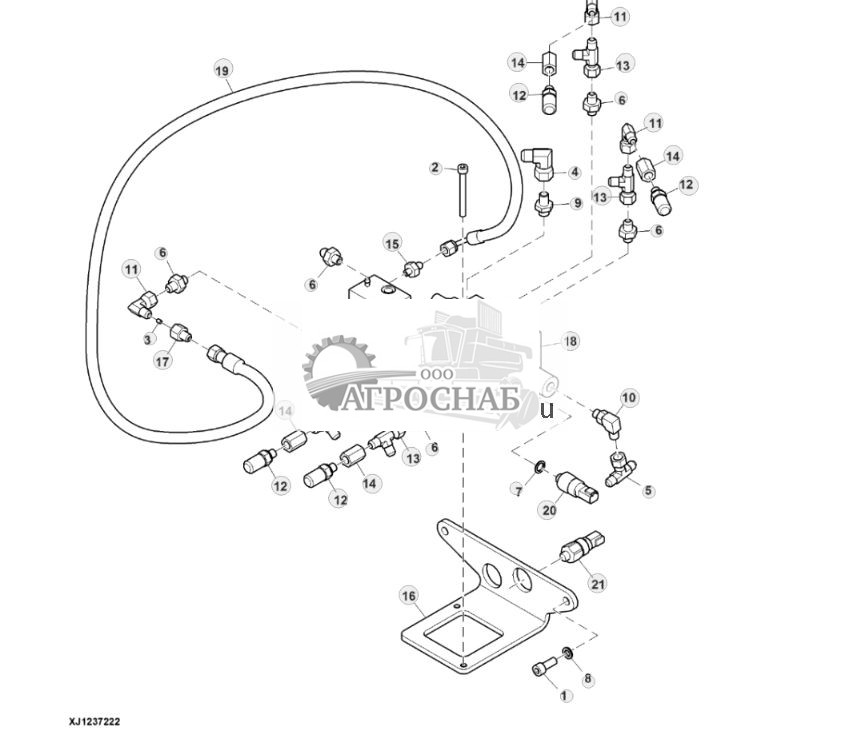

Brake Valve Fittings - ST768603 ( Штуцеры Тормозной Клапан - )

1 - Винт 19M9704 Количество:2 Примечание:M10 X 25
2 - Винт 19M9743 Количество:2 Примечание:M8 X 75
3 - Жиклер F004626
4 - Коленчатый патрубок F005045
5 - Тройник F005076
6 - Фитинг F005101 Количество:6
7 - Уплотнительная шайба F005163
8 - Стопорная шайба F005551 Количество:2
9 - Фитинг F013550
10 - Коленчатый патрубок F022414
11 - Коленчатый патрубок F022417 Количество:3
12 - Фитинг F023426 Количество:4
13 - Тройник F023535 Количество:4
14 - Фитинг F024364 Количество:4
15 - Фитинг F026278
16 - Пластина F661146
17 - Фитинг F040264
18 - Золотниковый клапан F056322 Примечание:Компоненты на отдельной стр.
19 - Гидрошланг F072506 Примечание:LGTH = 550 mm
20 - Переключатель давления F075574
21 - Переключатель давления F075575

Наверх

Brake Hoses, Rear Axle - ST404569 ( Тормозные Шланги, Задний Мост - )

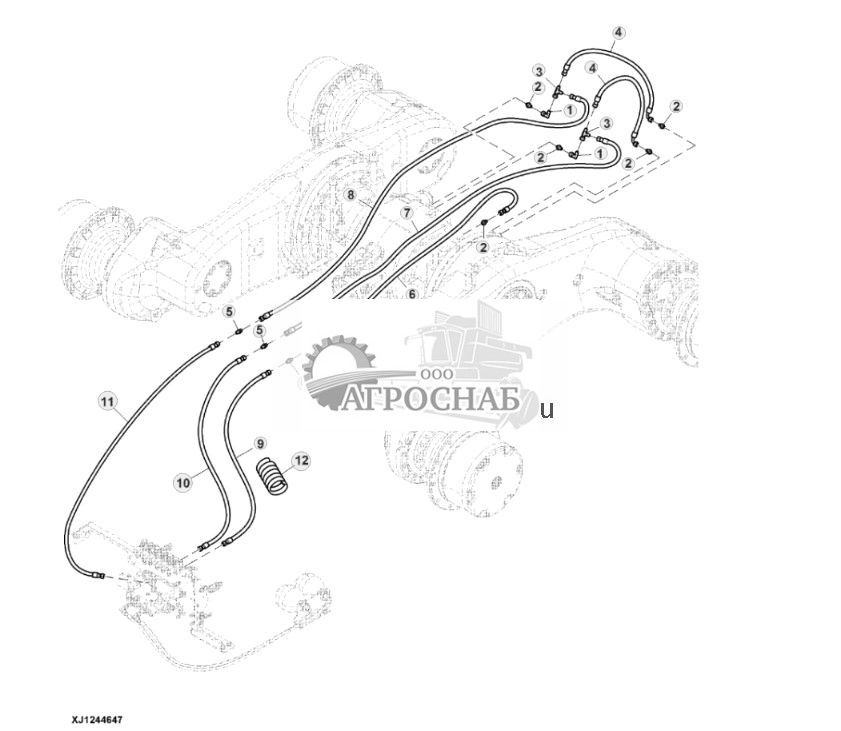

Brake Hoses, Rear Axle - ST404569 183.jpg

1 - Коленчатый патрубок F022417 Количество:2
2 - Фитинг F022423 Количество:5
3 - Тройник F023535 Количество:2
4 - Гидрошланг F047947 Количество:2 Примечание:LGTH = 450 mm
5 - Фитинг F023014 Количество:3
6 - Гидрошланг F046338 Примечание:LGTH = 6400 mm, Long Rear FrameFrom Auxiliary Functions Valve A2 to Rear Differential Lock
6 - Гидрошланг F055050 Примечание:LGTH = 5500 mm, Short and Extra Short Rear FrameFrom Auxiliary Functions Valve A2 to Rear Differential Lock
7 - Гидрошланг F046338 Примечание:LGTH = 6400 mm, Long Rear FrameFrom Auxiliary Functions Valve A61 to Rear Axle Outer Fitting (Parking Brake)
7 - Гидрошланг F055050 Примечание:LGTH = 5500 mm, Short and Extra Short Rear FrameFrom Auxiliary Functions Valve A61 to Rear Axle Outer Fitting (Parking Brake)
8 - Гидрошланг F046338 Примечание:LGTH = 6400 mm, Long Rear FrameFrom Brake Valve B1 to Rear Axle Inner Fitting (Working Brake)
8 - Гидрошланг F055050 Примечание:LGTH = 5500 mm, Short and Extra Short Rear FrameFrom Brake Valve B1 to Rear Axle Inner Fitting (Working Brake)
9 - Гидрошланг F043570 Примечание:LGTH = 1050 mm, From Auxiliary Functions Valve A2 to Rear Differential Lock
10 - Гидрошланг F043570 Примечание:LGTH = 1050 mm, From Auxiliary Functions Valve A61 to Rear Axle Outer Fitting (Parking Brake)
11 - Гидрошланг F028611 Примечание:LGTH = 1500 mm, From Brake Valve B1 to Rear Axle Inner Fitting (Working Brake)
12 - Защитный шланг F032113

Наверх

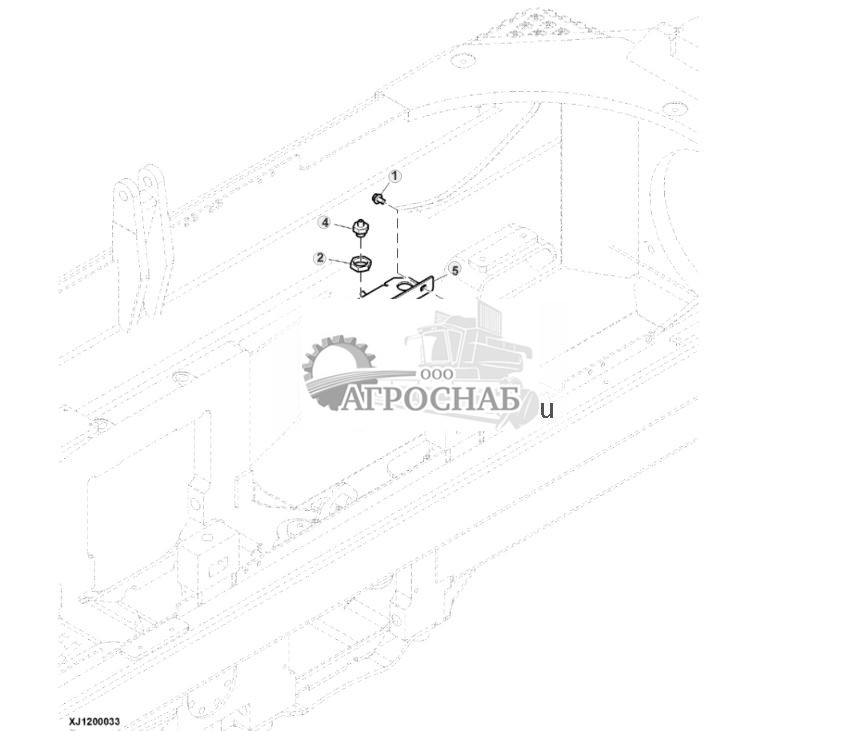

Accumulators, Brake - ST141688 ( Аккумуляторы, Тормоза - )

1 - Винт 19M10358 Количество:2 Примечание:M10 X 16
2 - Гайка F001090 Количество:2
3 - Гидроаккумулятор F001509 Количество:2
4 - Фитинг F005056 Количество:2
5 - Кронштейн F653694

Наверх
