Содержимое: Каталог Запчастей John Deere :1210E Forwarder (S.N. 001501-001976), Interim Tier 4, Fixed Cabin, Engine 6068HTJ91 - PC12415 09 Steering System 1210E IT4 FC 0962 Steering Valve and Control 1210E IT4 FC 1210E IT4 FC

Components, Steering Valve - ST772397 ( Компоненты, Рулевое Управление Клапан )

Steering Pilot Pressure, Valve Stack - ST861223 ( Рулевое Управляющее Давление, Стек Клапан - )

Hydraulic Hoses, Steering Cylinder - ST755570 ( Гидравлические Шланги, Гидроцилиндр Рулевого Управления - )

Cylinder Components, Steering - ST763822 ( Цилиндр Компоненты, Рулевая )

Components, Steering Valve - ST772397 ( Компоненты, Рулевое Управление Клапан )

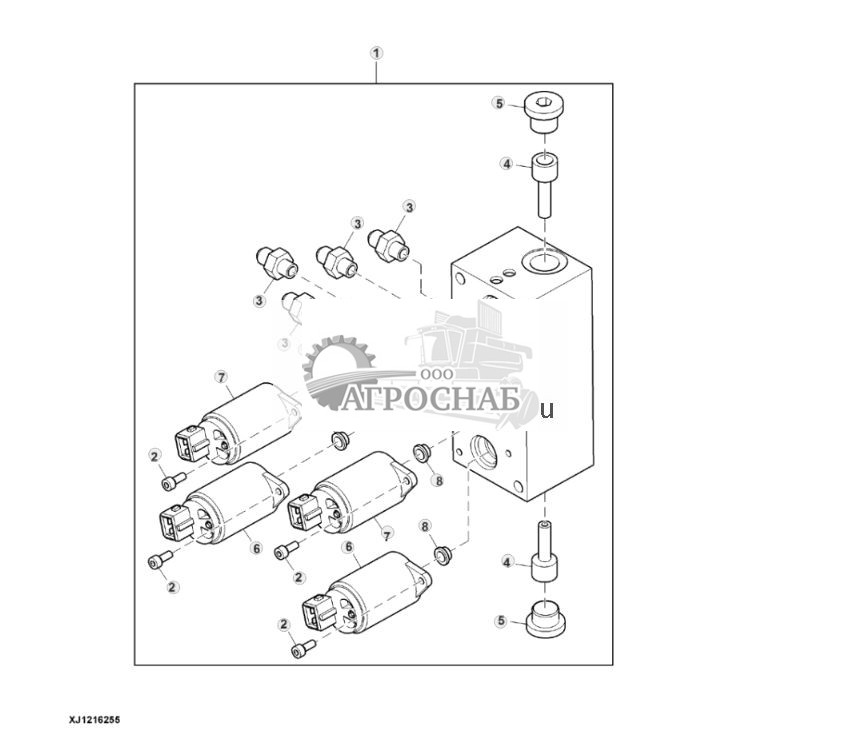

Components, Steering Valve - ST772397 169.jpg


1 - Блок клапана F676088
2 - Винт 19M9471 Количество:8 Примечание:M4 X 10
3 - Фитинг F005057 Количество:4
4 - Золотник клапана F012955 Количество:2
5 - Заглушка F018112 Количество:2
6 - Эл. пропорцион. клапан F676467 Количество:2 Примечание:INCLUDES F676506
6 - Комплект уплотнений F676506 Примечание:Не показано
7 - Эл. пропорцион. клапан F676470 Количество:2
8 - Жиклер F676507 Количество:4

Наверх

Steering Pilot Pressure, Valve Stack - ST861223 ( Рулевое Управляющее Давление, Стек Клапан - )

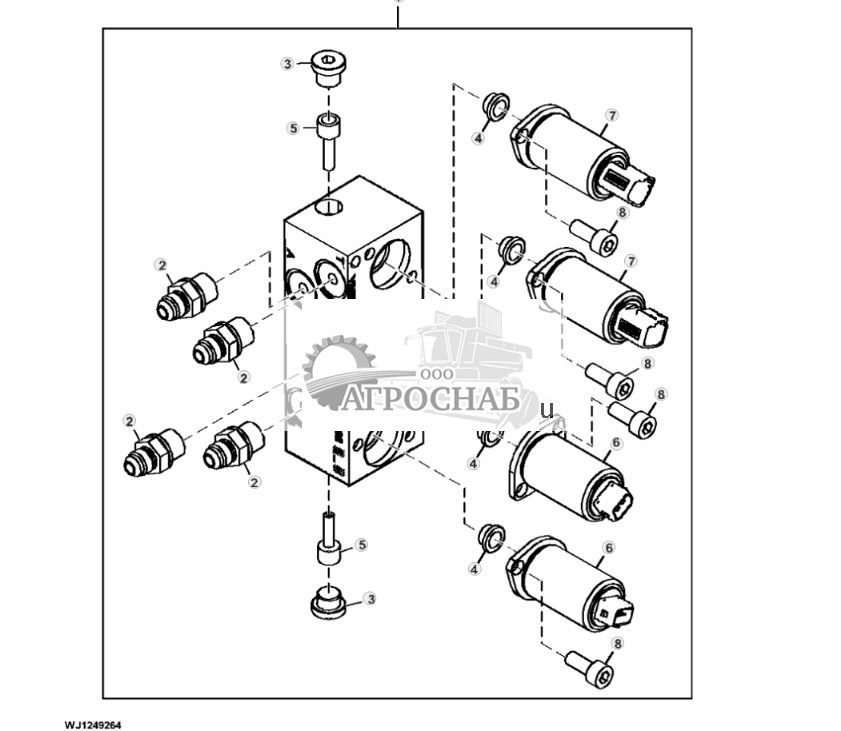

Steering Pilot Pressure, Valve Stack - ST861223 170.jpg


1 - Клапан гидравл./сервоупр. F680373
2 - Фитинг F005057 Количество:4
3 - Заглушка F011293 Количество:2
4 - Жиклер F062370 Количество:4
5 - Обратный клапан F070248 Количество:2 Примечание:INCLUDES F070249
5 - Комплект сиденья F070249 Примечание:Не показано
6 - Электромагн. гидр. клапан F680374 Количество:2
7 - Электромагн. гидр. клапан F680375 Количество:2
8 - Винт 19M9719 Количество:8 Примечание:M5 X 12

Наверх

Hydraulic Hoses, Steering Cylinder - ST755570 ( Гидравлические Шланги, Гидроцилиндр Рулевого Управления - )

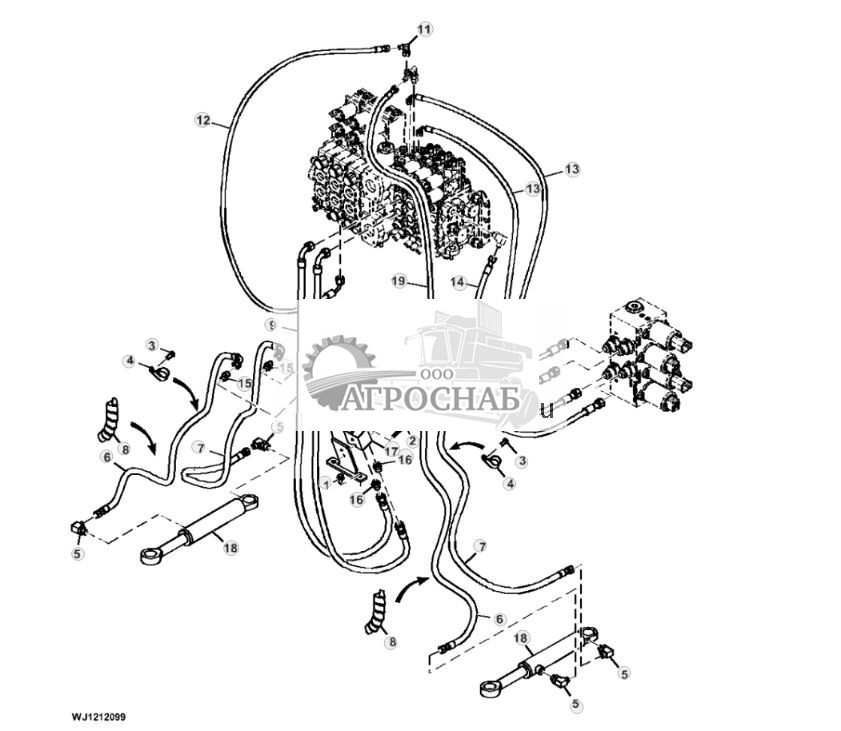

Hydraulic Hoses, Steering Cylinder - ST755570 171.jpg


1 - Винт 19M9448 Количество:2 Примечание:M10 X 20
2 - Винт с головкой 19M9631 Количество:2 Примечание:M8 X 60
3 - Винт с головкой 19M9638 Количество:2 Примечание:M10 X 20
4 - Шланговый зажим F004423 Количество:2
5 - Коленчатый патрубок F012592 Количество:4
6 - Гидрошланг F026900 Количество:2 Примечание:LGTH = 1200 mm, From Frame B2 to Rod; From Frame A1 to Rod
7 - Гидрошланг F024332 Количество:2 Примечание:LGTH = 1400 mm, From Frame B1 to Piston; From Frame A2 to Piston
8 - Защитный шланг F051025 Количество:2 Примечание:SUB FOR F070611
9 - Гидрошланг F072586 Количество:2 Примечание:LGTH = 1300 mm, From Frame A to Boom Valve A; From Frame B to Boom Valve B
10 - Пластина F640108
11 - Коленчатый патрубок F022417
12 - Гидрошланг F045448 Примечание:LGTH = 550 mm, From Boom Valve PS to Boom Valve LSP
13 - Гидрошланг F051121 Количество:2 Примечание:LGTH = 1300 mm, From Boom Valve A to Steering Valve A; From Boom Valve B to Steering Valve B
14 - Гидрошланг F051580 Примечание:LGTH = 900 mm, From Boom Valve TP to Steering Valve T
15 - Фитинг F005060 Количество:4
16 - Фитинг F012534 Количество:2
17 - Коллектор F024179
18 - Гидравлический цилиндр F670099 Количество:2 Примечание:Steering Cylinder; COMPONENTS ON SEPARATE PAGE
19 - Гидрошланг F061156 Примечание:LGTH = 1300 mm, From Boom Valve PS to Steering Valve P

Наверх

Cylinder Components, Steering - ST763822 ( Цилиндр Компоненты, Рулевая )

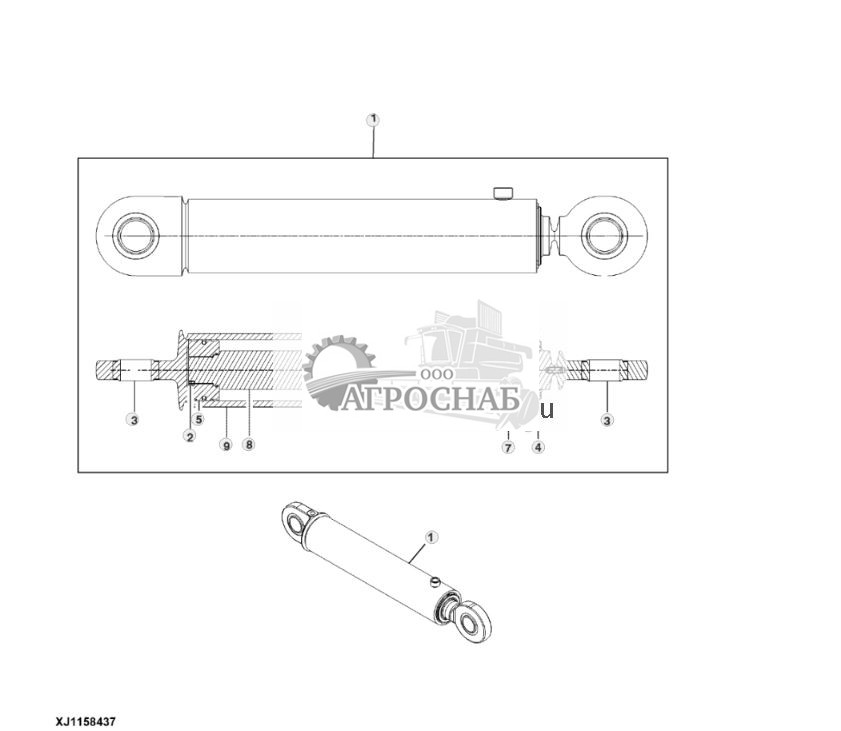

Cylinder Components, Steering - ST763822 172.jpg


1 - Гидравлический цилиндр F670099 Примечание:INCLUDES F675406
1 - Комплект уплотнений F675406 Примечание:Не показано
2 - Установочный винт 22M7067 Примечание:M8 X 10
3 - Саморазм. втулка AT128773 Количество:2
4 - Пружинное кольцо F025229
5 - Поршень F067308
6 - Пружинное кольцо F675273
7 - Направл. штока гидроцил. F675407
8 - Стержень F675409
9 - Гильза гидравл. цилиндра F675410

Наверх
