Содержимое: Каталог Запчастей John Deere :1210E Forwarder (S.N. 001501-001976), Interim Tier 4, Fixed Cabin, Engine 6068HTJ91 - PC12415 03 Transmission 1210E IT4 FC 0342 Trans. Mounting Parts 1210E IT4 FC 1210E IT4 FC

Brackets, Gearbox - ST767397 ( Кронштейны, Коробка Передач - )

Transmission Mounting Parts (LOK 142) - ST774736 ( Крепления коробки передач частей (Лок ) - )

Gear Box Assembly - ST859148 ( Коробка Передач В Сборе - )

Transmission Mounting Parts, VarioSpeed™, LOK 142 - ST774880 ( Крепления деталей трансмиссии, VarioSpeed?, Лок - )

Transmission Housing, LOK 185 - ST859199 ( Корпус трансмиссии, Лок - )

Transmission Gears, LOK 185 - ST859207 ( Коробки передач, Лок - )

Transfer Case Output Shaft Bearings Gears, LOK 185 - ST389145 ( Раздаточная коробка выходной вал подшипники шестерен, Лок - )

Transmission Output Shaft, LOK 185 - ST859227 ( Выходного вала коробки передач, Лок - )

Shifting Cylinder, Speed Select, LOK 185 - ST404471 ( Смещение цилиндра, скорость выбрать, Лок - )

Transmission Assembly, VarioSpeed™, LOK 142 - ST404472 ( Сборка коробки передач, VarioSpeed?, Лок - )

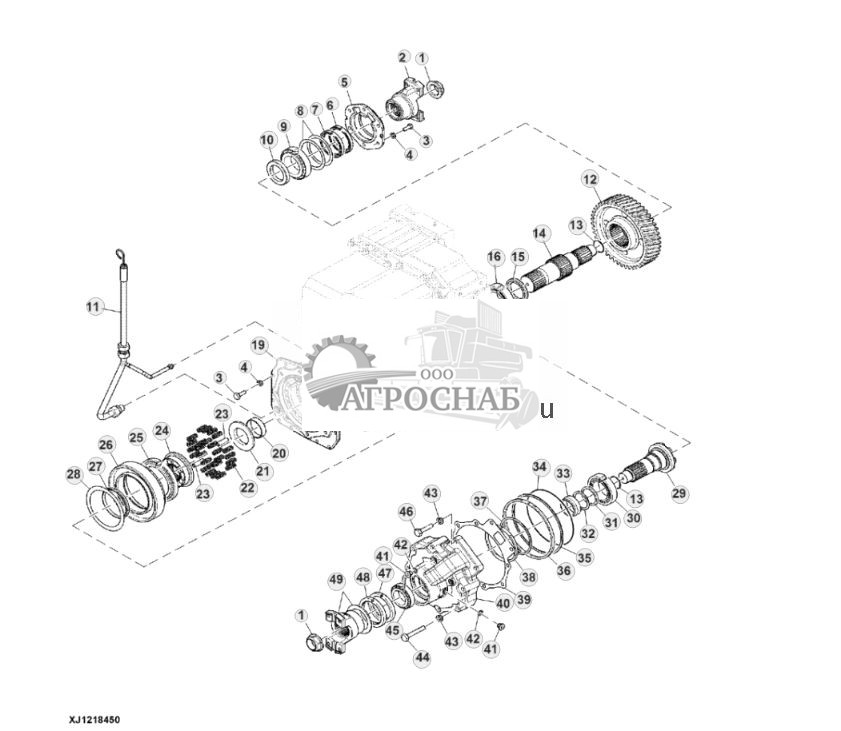

Transmission Assembly, VarioSpeed™, LOK 142 - ST404474 ( Сборка коробки передач, VarioSpeed?, Лок - )

Oil Dip Stick Kit - ST719774 ( Погружение Масло Ручка Комплект )

Hydrostatic Drive Hydraulic Hoses (LOK 142) - ST774573 ( Гидростатический привод гидравлических шлангов (Лок ) - )

Valve Block, VarioSpeed™ - ST763491 ( Блок Клапанов, VarioSpeed? - )

High Low Gear Wiring Harness - ST633569 ( Высокая Низкая Шестерня Жгута Проводов )

Gear Box Wiring Harness, VarioSpeed™, LOK 142 - ST778870 ( Коробка передач жгут проводов, VarioSpeed?, Лок - )

Жгут проводов трансмиссии - ST741183

Hoses and Wiring Harness, Gearbox - ST767593 ( Шланги и жгут проводов, коробка передач - )

Brackets, Gearbox - ST767397 ( Кронштейны, Коробка Передач - )

Brackets, Gearbox - ST767397 34.jpg

1 - Фланцевая гайка 14M7601 Примечание:M8
2 - Винт 19M9568 Примечание:M8 X 20
3 - Винт с головкой 19M9609 Количество:4 Примечание:M16 X 65
4 - Винт с головкой 19M9657 Количество:8 Примечание:M16 X 35
5 - Шайба 24M7489 Примечание:10.500 X 30 X 2.500 mm
6 - Стопорная шайба F002805 Количество:8
7 - Шланговый зажим F004423
8 - Стопорная шайба F005012 Количество:8
9 - Втулка F043753 Количество:4
10 - Винт с головкой F073026 Количество:8
11 - Универсальный ведущий вал F075356 Примечание:Компоненты на отдельной стр.
12 - Кронштейн F688548
13 - Пластина F636691
14 - Кронштейн F636573

Transmission Mounting Parts (LOK 142) - ST774736 ( Крепления коробки передач частей (Лок ) - )

Transmission Mounting Parts (LOK 142) - ST774736 35.jpg

1 - Винт с головкой 19M9609 Количество:4 Примечание:M16 X 65
2 - Винт с головкой 19M9657 2 Примечание:M16 X 35
3 - Стопорная шайба F002805 Количество:8
4 - Стопорная шайба F005012 2
5 - Фитинг F023426 Количество:2
6 - Втулка F043753 Количество:4
7 - Винт с головкой F073026 Количество:8
8 - Универсальный ведущий вал F075356
9 - Кронштейн F635925
10 - Кронштейн F635926
11 - Кронштейн F675453

Gear Box Assembly - ST859148 ( Коробка Передач В Сборе - )

Gear Box Assembly - ST859148 36.jpg

1 - Винт 19M9530 Количество:4 Примечание:M20 X 50
2 - Шайба 24M7500 Количество:2 Примечание:21 X 37 X 3 mm
3 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
4 - Жиклер F004626
5 - Фитинг F005081
6 - Фитинг рукава F005093
7 - Фитинг F022423 Количество:3
8 - Фитинг F023426
9 - Фитинг F024364
10 - Фитинг F040264
11 - Фитинг F055404
12 - Уплотнительное кольцо F057303
13 - Трансмиссия F073296 Serial No.______-001679 Примечание:Компоненты на отдельной стр.
13 - Трансмиссия F688778 Serial No.001680-______ Примечание:Компоненты на отдельной стр.
14 - Крепежные детали F074431
15 - Щуп F074484 Примечание:Dipstick Without Pipe
16 - Гидравлический мотор F075292 Примечание:Компоненты на отдельной стр.
17 - Фитинг F075584
18 - Коленчатый патрубок F075746
19 - Кронштейн F603521
20 - Адаптер F662336
21 - Шайба F018108

Transmission Mounting Parts, VarioSpeed™, LOK 142 - ST774880 ( Крепления деталей трансмиссии, VarioSpeed?, Лок - )

Transmission Mounting Parts, VarioSpeed™, LOK 142 - ST774880 37.jpg

1 - Винт 19M9517 Количество:4 Примечание:M16 X 50
2 - Винт 19M9530 Количество:4 Примечание:M20 X 50
3 - Шайба 24M7497 Количество:4 Примечание:17 X 30 X 3 mm
4 - Шайба 24M7500 Количество:4 Примечание:21 X 37 X 3 mm
5 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
6 - Жиклер F004626 Количество:2
7 - Фитинг F005064
8 - Тройник F005073
9 - Тройник F005073
10 - Фитинг F005081 Количество:2
11 - Фитинг рукава F005093 Количество:2
12 - Коленчатый патрубок F010914
13 - Фитинг F011482 Количество:2
14 - Тройник F012532
15 - Фитинг F022423
16 - Фитинг F040264 Количество:2
17 - Шланговый зажим F054587 Количество:2
18 - Фитинг F055404
19 - Уплотнительное кольцо F057303
20 - Фитинг F072297 Количество:2
21 - Уплотнительное кольцо F072360
22 - Крепежные детали F074711 Примечание:Компоненты на отдельной стр.
23 - Гидравлический мотор F075292 Примечание:170; COMPONENTS ON SEPARATE PAGE
24 - Гидравлический мотор F680855 Примечание:150; COMPONENTS ON SEPARATE PAGE
25 - Фитинг F075584 Количество:2
26 - Трансмиссия F076788 Примечание:Компоненты на отдельной стр.
27 - Адаптер F662336 Количество:2
28 - Фитинг F673955

Transmission Housing, LOK 185 - ST859199 ( Корпус трансмиссии, Лок - )

Transmission Housing, LOK 185 - ST859199 38.jpg

1 - Штифт F009472 Количество:2
2 - Прокладка F058327
3 - Корпус F065080
4 - Шайба F003346 3
5 - Винт с головкой 19M9588 Количество:7 Примечание:M10 X 60
6 - Заглушка F025332
7 - Шайба F018108 Количество:3
8 - Сапун F025304
9 - Коленчатый патрубок F020833
10 - Заглушка F025332
11 - Шайба F018108 Количество:2
12 - Пружинный шплинт F020834 Количество:2
13 - Уплотнительное кольцо F004720
14 - Пружина F010166 6
15 - Фитинг F040529
16 - Корпус F073894
17 - Заглушка F025228
18 - Комплект прокладок F058882
18 - Прокладка F073895
19 - Винт F011420 Количество:6
20 - Лепесток F060945
21 - Переключатель F065818 Количество:2
22 - Шайба F034633 Количество:2
23 - Самофиксирующийся винт F025191
24 - Ось F043663
25 - Рычаг F058332 Serial No.______-001679
25 - Рычаг F066372 Serial No.001680-______ Примечание:LOK 185/1
26 - Гильза F055519
27 - Шайба F025363
28 - Винт с головкой 19M7168 Примечание:M10 X 30
29 - Рычаг F055516
30 - Гайка F023666
31 - Штифт F056821 Количество:6
32 - Трансмиссия F073296 Serial No.______-001679
32 - Трансмиссия F688778 Serial No.001680-______ Примечание:LOK 185/1
33 - Цилиндр F065883
34 - Винт с головкой 19M7550 Количество:2 Примечание:M10 X 35
35 - Заглушка F687969 Serial No.001680-______ Примечание:LOK 185/1

Transmission Gears, LOK 185 - ST859207 ( Коробки передач, Лок - )

Transmission Gears, LOK 185 - ST859207 39.jpg

1 - Пружинное кольцо F004763
2 - Комплект прокладок F045421 Примечание:S = 1,0 / 0,3 / 0,5 / 2,0 mm
3 - Шариковый подшипник F061937
4 - Ось F058331
5 - Подшипник F010196
7 - Подшипник F010197 Serial No.______-001679
7 - Подшипник F687741 Serial No.001680-______ Примечание:LOK 185/1
9 - Прокладка F063714
10 - Передача F063795 Serial No.______-001679
10 - Прямозубая шестерня F686072 Serial No.001680-______ Примечание:LOK 185/1
11 - Прокладка F063715
12 - Кольцо F010204
13 - Цилиндр. ролик. подшипник F011425
14 - Комплект прокладок F035883 Примечание:S = 1,0 / 0,5 / 0,3 mm

Transfer Case Output Shaft Bearings Gears, LOK 185 - ST389145 ( Раздаточная коробка выходной вал подшипники шестерен, Лок - )

Transfer Case Output Shaft Bearings Gears, LOK 185 - ST389145 40.jpg

1 - Передача F025285
2 - Шайба F025311
3 - Подшипник F025193
4 - Пружинное кольцо F025194
5 - Распорная втулка F064717
6 - Пружинное кольцо F064719
7 - Гайка F025269
8 - Гильза F010175
9 - Пружина F010166 Количество: 10
10 - Подшипник F035884
11 - Подшипник F009453 Количество:2
12 - Передача F063796
13 - Гильза F054970
14 - Уплотнительное кольцо F011429
15 - Ось F035885
16 - Подшипник F009453 Количество:2
17 - Гайка F021149
18 - Фланец F035886
19 - Сальник F010201
20 - Сальник F010200
21 - Пружинное кольцо 40M7110
22 - Гильза F035888

Transmission Output Shaft, LOK 185 - ST859227 ( Выходного вала коробки передач, Лок - )

Transmission Output Shaft, LOK 185 - ST859227 41.jpg

1 - Конич. роликов. подшипник F004688
2 - Кольцо F025314
3 - Сальник F010207
4 - Поршень F010178
5 - Комплект прокладок F045455 Примечание:S = 1,0 / 0,5 mm
6 - Ось F010147
7 - Подшипник F011424
8 - Шайба F010156
9 - Комплект прокладок F045456
Примечание:S = 0,5 - 1,7 mm
10 - Втулка F039102
11 - Пружинная шайба F003347 Количество:2
12 - Винт с головкой 19M4805 Количество:2 Примечание:M12 X 40
13 - Кольцевой уплотнитель 51M4236
14 - Заглушка F008491
15 - Сальник F010200
16 - Сальник F010201
18 - Фланец F035890
19 - Гайка F021149
20 - Кольцо F025315
21 - Сальник F010205
22 - Прокладка F010159
23 - Корпус F025316
25 - Пружинная шайба F003347 Количество:7
26 - Винт с головкой 19M2991 Количество:7 Примечание:M12 X 60
27 - Подшипник F010195 Serial No.______-001679
27 - Конич. роликов. подшипник F687865 Serial No.001680-______ Примечание:LOK 185/1
28 - Уплотнительное кольцо F021146
29 - Сальник F021147
30 - Уплотнительное кольцо F004720 Serial No.001680-______ Примечание:LOK 185/1

Shifting Cylinder, Speed Select, LOK 185 - ST404471 ( Смещение цилиндра, скорость выбрать, Лок - )

Shifting Cylinder, Speed Select, LOK 185 - ST404471 42.jpg

0 - Цилиндр F065883 Примечание:Incl. Keys 1-16
1 - Стержень F073896
2 - Уплотнительное кольцо F010681
3 - Кольцо F058895
4 - Сальник F009468
5 - Пружинное кольцо F023681
6 - Распорная втулка F048317
7 - Уплотнительное кольцо F023682
8 - Поршень F054436
9 - Сальник F054431
10 - Пружинное кольцо 40M7269
11 - Уплотнительное кольцо F011429
12 - Цилиндр F072729
13 - Сальник F004726
14 - Кольцо F054433
15 - Пружинное кольцо 40M1855
16 - Уплотнительная шайба F009466
17 - Крышка F072730
18 - Шайба F003346 Количество:2
19 - Винт F025274 Количество:2

Transmission Assembly, VarioSpeed™, LOK 142 - ST404472 ( Сборка коробки передач, VarioSpeed?, Лок - )

Transmission Assembly, VarioSpeed™, LOK 142 - ST404472 43.jpg

1 - Шайба F073562
2 - Сальник F011428
3 - Кольцо F073564 Примечание:Z = 39
4 - Передача F073608
5 - Цилиндр F678380
6 - Ось F073556
7 - Кольцо F073557
8 - Кнопка F678381 Количество:2
9 - Уплотнительное кольцо F073553
10 - Поршень F678382
11 - Пластина F073597 Количество:2
12 - Дисковое орудие F678383 Количество: 10
13 - Дисковое орудие F678384
14 - Дисковое орудие F678385 Количество:8
15 - Поршень F073577
16 - Дисковое орудие F678386
17 - Штифт F073558 Количество:2
18 - Передача F073606 Примечание:Z = 51
19 - Подшипник F073549 Количество:2
20 - Винт F073542 Количество:8
21 - Кольцо F073550 Количество:2
22 - Кольцо F678387 Количество:2
23 - Ось F678388
24 - Шайба F073590
25 - Отражательная пластина F678389
26 - Подшипник F073547
27 - Корпус F073603
28 - Штифт F056821
29 - Штифт F009472 Количество:3
30 - Шайба F003346 Количество:29
31 - Винт с головкой 19M7572 Количество:5 Примечание:M10 X 45
32 - Пружинное кольцо F004763
33 - Передача F073607 Примечание:Z = 28
34 - Крышка F073583
35 - Сальник F073552
36 - Самофиксирующийся винт F047342 Количество:3
37 - Кольцевой уплотнитель F009458 Количество:2
38 - Кольцо F073585
39 - Ведущая шестерня F073611 Примечание:Z = 19
40 - Подшипник F009451 Количество:2
41 - Втулка F075530 Количество:2
42 - Винт F011419
43 - Винт с головкой 19M3202 Количество:6 Примечание:M10 X 30
44 - Пружинное кольцо F015955
45 - Крышка F678390
46 - Сальник F678391
47 - Гайка F066779
48 - Подшипник F073551
49 - Корпус F678392
50 - Заглушка F025332
51 - Шайба F018108
52 - Винт с головкой 19M7742 7 Примечание:M10 X 65
53 - Кольцо F678393
54 - Сапун F013153
55 - Подшипник F073545
56 - Пружинное кольцо F004751
57 - Пружинное кольцо F073566
58 - Шайба F073563 Количество:2
59 - Пружинное кольцо 40M7120 Количество:2
60 - Пружинное кольцо 40M5463 Количество:2
61 - Защитное кольцо F058886
62 - Подшипник F058888 Количество:2
63 - Корпус F678394
64 - Кольцо F073584
65 - Ведущая шестерня F073610 Примечание:Z = 24
66 - Винт F678395 Количество:3
67 - Масляный поддон F678396
68 - Подшипник F073548
69 - Шайба F073561 Количество:2
70 - Сальник F685810
71 - Передача F073571 Примечание:Z = 20 / 39
72 - Сальник F685811 Примечание:SUB FOR AT139920
73 - Подшипник F048282
74 - Втулка F075531
75 - Заглушка F010194
76 - Уплотнительная шайба F025729
77 - Пробка сливного отверстия 15M7087 Количество:2
78 - Кольцевой уплотнитель 51M7014 Количество:2
79 - Трансмиссия F076788

Transmission Assembly, VarioSpeed™, LOK 142 - ST404474 ( Сборка коробки передач, VarioSpeed?, Лок - )

Transmission Assembly, VarioSpeed™, LOK 142 - ST404474 44.jpg

1 - Гайка F021149 Количество:2
2 - Фланец F073602
3 - Винт с головкой 19M3202 5 Примечание:M10 X 30
4 - Шайба F003346 5
5 - Фланец F048302
6 - Сальник F048299 Примечание:SUB FOR F030520
7 - Сальник F025288
8 - Комплект прокладок F048300
9 - Конич. роликов. подшипник F048297
10 - Кольцо F073586
11 - Крепежные детали F074711 Примечание:Dipstick KitCOMPONENTS ON SEPARATE PAGE
12 - Передача F073609 Примечание:Z = 22
13 - Уплотнительное кольцо F021146 Количество:2
14 - Ось F678397
15 - Кольцо F073587
16 - Подшипник F073544
17 - Заглушка F025228
18 - Шайба F018108
19 - Корпус F678398
20 - Кольцо F678399
21 - Шайба F058898
22 - Пружина F010166 Количество:26
23 - Пружинный шплинт F020834 Количество:2
24 - Гильза F048309
25 - Конич. роликов. подшипник F004688
26 - Поршень F010178
27 - Сальник F021147
28 - Комплект прокладок F045455
28 - Прокладка F010216 Примечание:TK = 1.0 mm
28 - Прокладка F010217 Примечание:TK = 0.5 mm
29 - Ось F010147
30 - Подшипник F011424
31 - Шайба F010156
32 - Комплект прокладок F045456 Количество:2
32 - Прокладка F037448 Примечание:TK = 0.9 mm
32 - Прокладка F037449 Примечание:TK = 1.0 mm
32 - Прокладка F045349 Примечание:TK = 1.3 mm
32 - Прокладка F045350 Примечание:TK = 1.4 mm
32 - Прокладка F045351 Примечание:TK = 1.5 mm
32 - Прокладка F045352 Примечание:TK = 1.6 mm
32 - Прокладка F045353 Примечание:TK = 1.7 mm
33 - Втулка F039102
34 - Уплотнительное кольцо F004720
35 - Кольцо F025314
36 - Сальник F010207
37 - Кольцо F025315
38 - Сальник F010205
39 - Прокладка F010159
40 - Корпус F073601
41 - Заглушка F008491 Количество:2
42 - Кольцевой уплотнитель 51M4236 Количество:2
43 - Пружинная шайба F003347 Количество:9
44 - Винт с головкой 19M7363 Количество:7 Примечание:M12 X 60
45 - Конич. роликов. подшипник F687865 Примечание:SUB FOR F010195 OR AL160457
46 - Винт с головкой 19M7362 Количество:2 Примечание:M12 X 55
47 - Сальник F010200
48 - Сальник F010201
49 - Фланец F035890

Oil Dip Stick Kit - ST719774 ( Погружение Масло Ручка Комплект )

Oil Dip Stick Kit - ST719774 45.jpg

1 - Крепежные детали F074711
2 - Щуп F074712
3 - Гильза F020836 Количество:2
4 - Фитинг шланга F020838
5 - Фитинг F058879
6 - Шланг F020837

Hydrostatic Drive Hydraulic Hoses (LOK 142) - ST774573 ( Гидростатический привод гидравлических шлангов (Лок ) - )

Hydrostatic Drive Hydraulic Hoses (LOK 142) - ST774573 46.jpg

1 - Винт 19M9494 Количество:2 Примечание:M8 X 70
2 - Винт 19M9510 Количество:8 Примечание:M14 X 150
3 - Винт 19M9554 8 Примечание:M14 X 45
4 - Винт с гол. п/торц. кл. 19M9931 Количество:4 Примечание:M14 X 30
5 - Винт с головкой 19M10367 Количество:6 Примечание:M14 X 45
6 - Фланец F004405 6
7 - Коленчатый патрубок F005045 Количество:4
8 - Тройник F005073 Количество:2
9 - Заглушка F018111 Количество:2
10 - Гидрошланг F024313 Примечание:LGTH = 1800 mm, From Gearbox Rear to Auxiliary Functions Valve A5
11 - Гидрошланг F044059 Примечание:LGTH = 500 mm, From Oil Filler Hose to Gearbox Oil Filter Port
12 - Гидрошланг F048981 Примечание:LGTH = 900 mm, From Gear Box Clutch to Clutch Block CL
13 - Стопорная шайба F064435 Количество:2
14 - Гидрошланг F064622 Примечание:LGTH = 1090 mm, From 150cc Drive Motor A to Drive Pump B
15 - Гидрошланг F072560 Примечание:LGTH = 350 mm, From 150cc Drive Motor U to 170cc Drive Motor U
16 - Гидрошланг F072562 Примечание:LGTH = 1000 mm, From Gearbox Clutch to Hydraulic Tank
17 - Гидрошланг F072608 Примечание:LGTH = 1700 mm, From Drive Pump G to 150cc Drive Motor U
18 - Гидрошланг F074460 Примечание:LGTH = 1000 mm, From Drive Pump A to 170cc Drive Motor A
19 - Заглушка F075225
20 - Гидрошланг F076937 Примечание:LGTH = 600 mm, From Gearbox Clutch to Clutch Block T
21 - Гидрошланг F076938 Примечание:LGTH = 1200 mm, From Drive Pump Pressure Port to Clutch Block P
22 - Компонент гидр. системы F676826 Примечание:Компоненты на отдельной стр.
23 - Коллектор F684383 Примечание:SUB FOR F663409
24 - Коллектор F663410
25 - Гидрошланг F061135 Примечание:LGTH = 730 mm, From 150cc Drive Motor T2 to 170cc Drive Motor T2, SUB FOR F674947
26 - Фитинг F023426 Количество:2
27 - Гидрошланг F674949 Примечание:LGTH = 870 mm, From 150cc Drive Motor B to 170cc Drive Motor A
28 - Гидрошланг F674950 Примечание:LGTH = 830 mm, From 150cc Drive Motor A to 170cc Drive Motor B
29 - Уплотнительное кольцо T78393 1
30 - Фитинг F005059 Количество:3
31 - Датчик F672035
32 - Гидрошланг F682380 Примечание:LGTH = 600 mm, From Thermostat DR3 to 150cc Drive Motor T1, SUB FOR F674948

Valve Block, VarioSpeed™ - ST763491 ( Блок Клапанов, VarioSpeed? - )

Valve Block, VarioSpeed™ - ST763491 47.jpg

1 - Компонент гидр. системы F676826
2 - Электромагн. гидр. клапан F676827
2 - Катушка эл/магн. клапана F060200
3 - Гидравл. нагнетат. клапан F071288
4 - Гидроаккумулятор F070686

High Low Gear Wiring Harness - ST633569 ( Высокая Низкая Шестерня Жгута Проводов )

High Low Gear Wiring Harness - ST633569 48.jpg

1 - Жгут проводов F640461
2 - Корпус электр. разъема AZ54536 Примечание:X81
2 - Штифт F045798 Количество:4
2 - Вспом. электр. разъем .......
3 - Вспом. электр. разъем ... Количество:2 Примечание:S81, S82
3 - Гнездо ... Количество:4

Gear Box Wiring Harness, VarioSpeed™, LOK 142 - ST778870 ( Коробка передач жгут проводов, VarioSpeed?, Лок - )

Gear Box Wiring Harness, VarioSpeed™, LOK 142 - ST778870 49.jpg

1 - Жгут проводов F656503
2 - Корпус электр. разъема 57M9376
2 - Клемма электр. разъема R78065
2 - Пробка пол. эл. разъема R78069
3 - Узел электрич. разъема F059558
3 - Узел электрич. разъема 57M7618
3 - Клемма электр. разъема R78065
4 - Узел электрич. разъема F059558
4 - Узел электрич. разъема 57M7618
4 - Клемма электр. разъема R78065
4 - Пробка пол. эл. разъема R78069

Жгут проводов трансмиссии - ST741183

Жгут проводов трансмиссии - ST741183 50.jpg

1 - Жгут проводов F664774
2 - Корпус электр. разъема 57M9376 Примечание:XF9
2 - Адаптер .......
2 - Гнездо R78005 Количество:9
3 - Узел электрич. разъема F056844 Примечание:Y48
3 - Узел электрич. разъема 57M7620
3 - Гнездо R78005 Количество:2
4 - Вспом. электр. разъем F055918 Примечание:X81 Low/High Gear Limit Switch
4 - Клемма электр. разъема 57M7677
4 - Гнездо R78005 Количество:6
5 - Пробка пол. эл. разъема R78069 Количество:22
6 - Узел электрич. разъема F059558 Примечание:B14 RPM Sensor
6 - Узел электрич. разъема 57M7618
6 - Гнездо R78005 Количество:4
7 - Узел электрич. разъема F053271 Количество:2
7 - Труба F057123 Количество:2

Hoses and Wiring Harness, Gearbox - ST767593 ( Шланги и жгут проводов, коробка передач - )

Hoses and Wiring Harness, Gearbox - ST767593 51.jpg

1 - Винт 19M9554 6 Примечание:M14 X 45
2 - Фланец F004405 Количество:8
3 - Фитинг F005057 Количество:2
4 - Гидрошланг F013533 Примечание:LGTH = 1400 mm
5 - Гидрошланг F013545 Примечание:LGTH = 1700 mm
6 - Гидрошланг F044884 Количество:2 Примечание:LGTH = 900 mm
7 - Гидрошланг F056626 Примечание:LGTH = 1230 mm, Fabricate
8 - Гидрошланг F076430 Примечание:LGTH = 1320 mm
9 - Жгут проводов F640461 Примечание:Компоненты на отдельной стр.
10 - Жгут проводов F687929 Примечание:SUB FOR F664774; COMPONENTS ON SEPARATE PAGE
11 - Гидрошланг F677286 Примечание:LGTH = 1360 mm
12 - Уплотнительное кольцо T78393 Количество:4
