Содержимое: Каталог Запчастей John Deere :8430T Tractor - PC10819 44 Фонари

Переднее рабочее освещение средней части кузова - ST393977

Front Cab Roof Work Lamp (Inner) (Field Installation Kit) - ST395372 ( Стойка кабины работы лампы на крыше (внутренний) (установочный комплект поле) - ST395372 )

FRONT CAB ROOF WORK LAMP (EUROPEAN VERSION) - ST393979 ( ПЕРЕДНЯЯ КАБИНА КРОВЕЛЬНЫЕ РАБОТЫ ЛАМПЫ (ЕВРОПЕЙСКАЯ ВЕРСИЯ) - ST393979 )

Навесное оборудование, освещение для погрузчика - ST393980

Боковое рабочее освещение крыши - ST121765

STANDARD HOOD LIGHTING - ST393983 ( СТАНДАРТНАЯ ВЫТЯЖКА ОСВЕЩЕНИЕ - ST393983 )

Standard Hood Lighting (European Version) (903000 - ) - ST393984 ( Стандартная вытяжка освещение (европейская версия) (903000 - ) - ST393984 )

DELUXE HOOD LIGHTING - ST393985 ( РОСКОШНЫЙ КАПЮШОН ОСВЕЩЕНИЯ - ST393985 )

Deluxe Hood Lighting (European Version) (903000 - ) - ST393986 ( Роскошный капюшон освещения (европейская версия) (903000 - ) - ST393986 )

Headlights Left-Hand Traffic (United Kingdom) ( - 902999) - ST393987 ( Фары левостороннего движения (Соединенное Королевство) ( - 902999) - ST393987 )

Headlights Right-Hand Traffic (European Version) ( - 902999) - ST393988 ( Правой фары трафика (европейская версия) ( - 902999) - ST393988 )

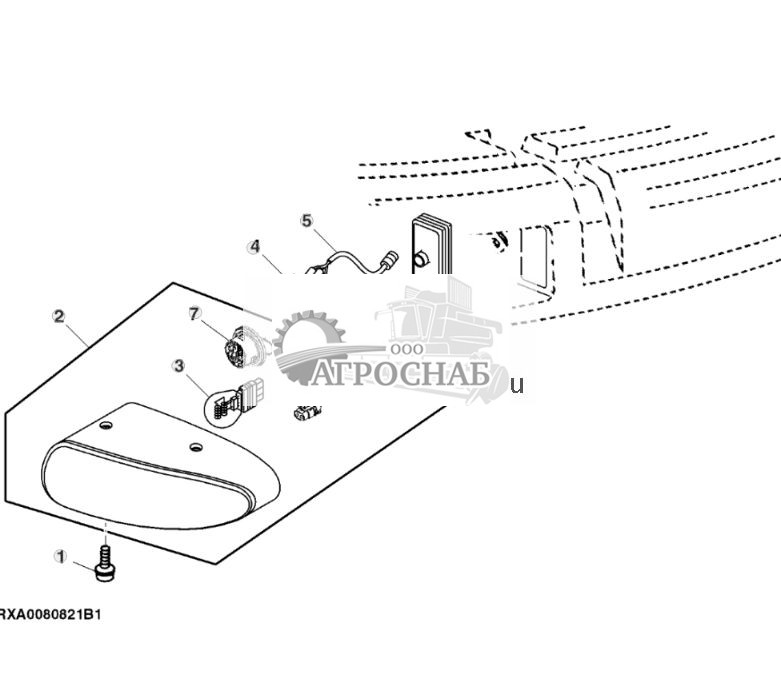

WarningTurning Light (Roof) (North American Version) - ST395381 ( WarningTurning света (крыша) (североамериканская версия) - ST395381 )

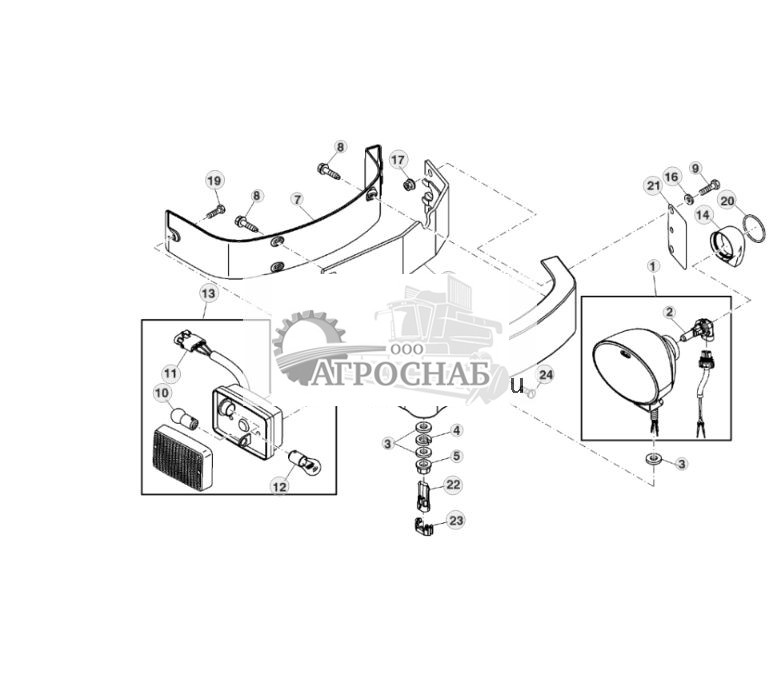

Direction Indicator Lamps (Cab) (European Version) - ST395382 ( Указателей поворота (кабины) (европейская версия) - ST395382 )

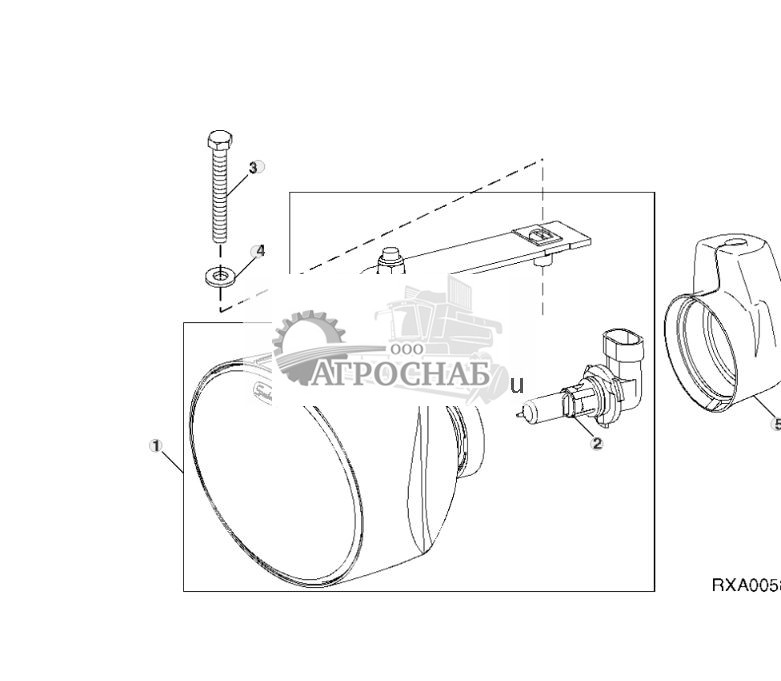

WORKING LAMP (ROOF) (REAR) - ST395383 ( РАБОЧАЯ ЛАМПА (КРОВЛЯ) (ЗАДНИЙ) - ST395383 )

Задний рабочий фонарь (крыло) - ST393992

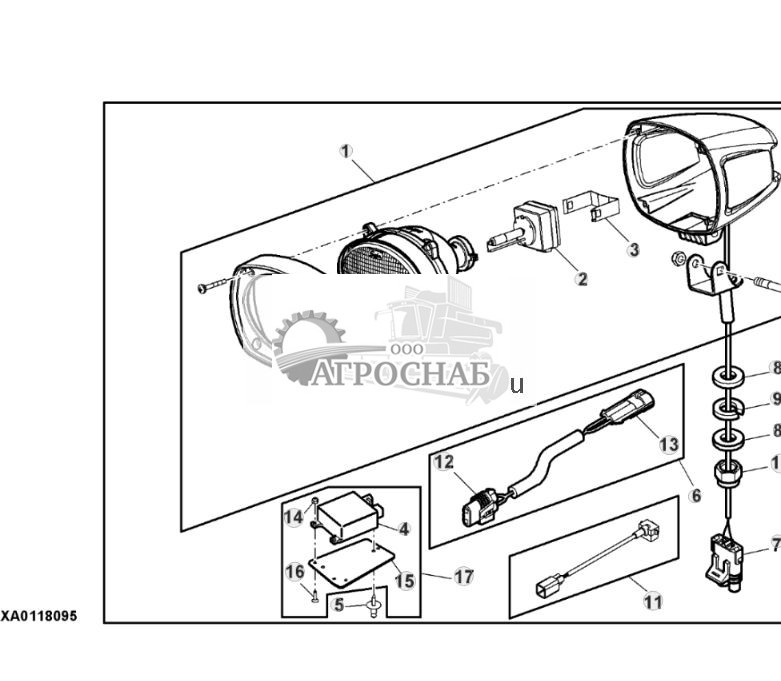

Навесное оборудование, рабочее освещение заднего крыла (разрядное высокой интенсивности) - ST121763

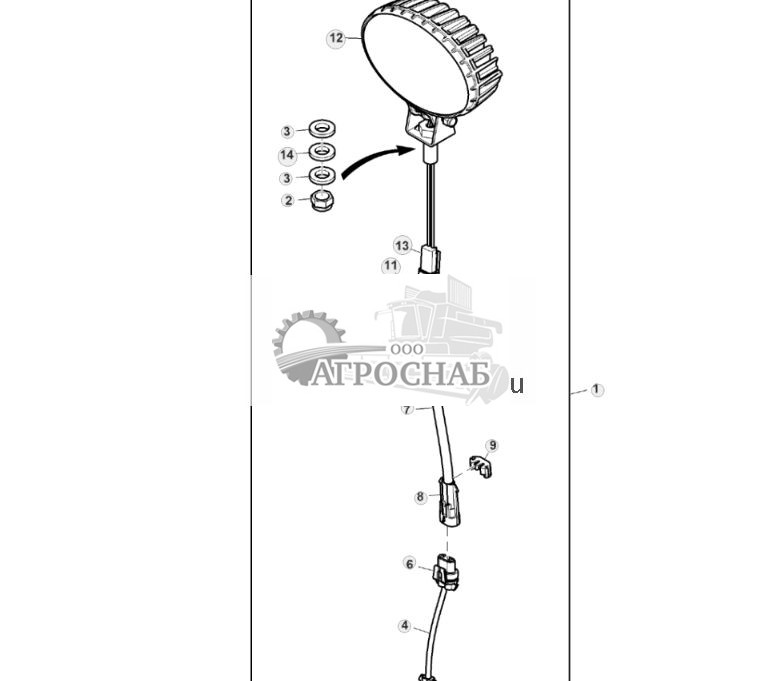

Светодиодные световые приборы задних крыльев, комплект для самостоятельной установки - ST916132

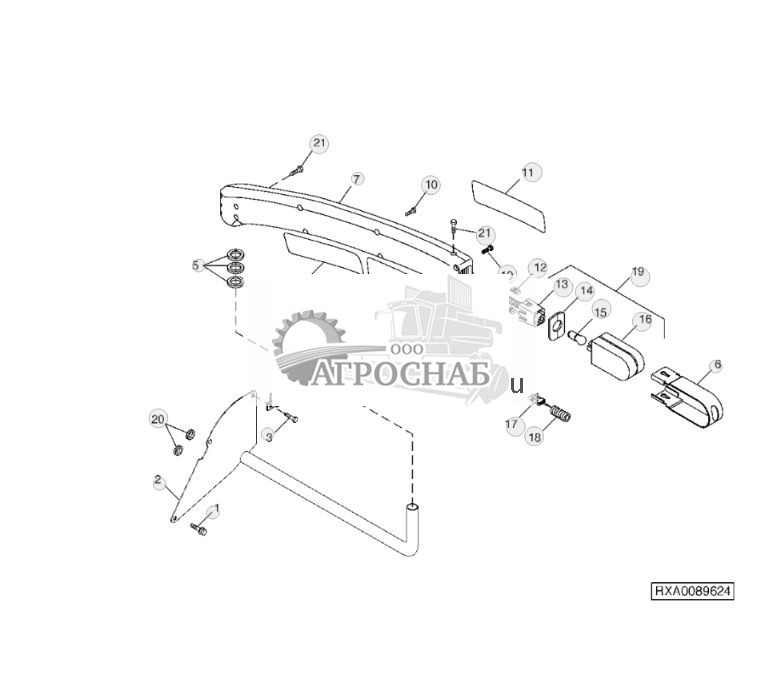

EXTREMITY WARNING LAMP - ST393994 ( ПРЕДУПРЕЖДЕНИЕ ОКОНЕЧНОСТИ ЛАМПА - ST393994 )

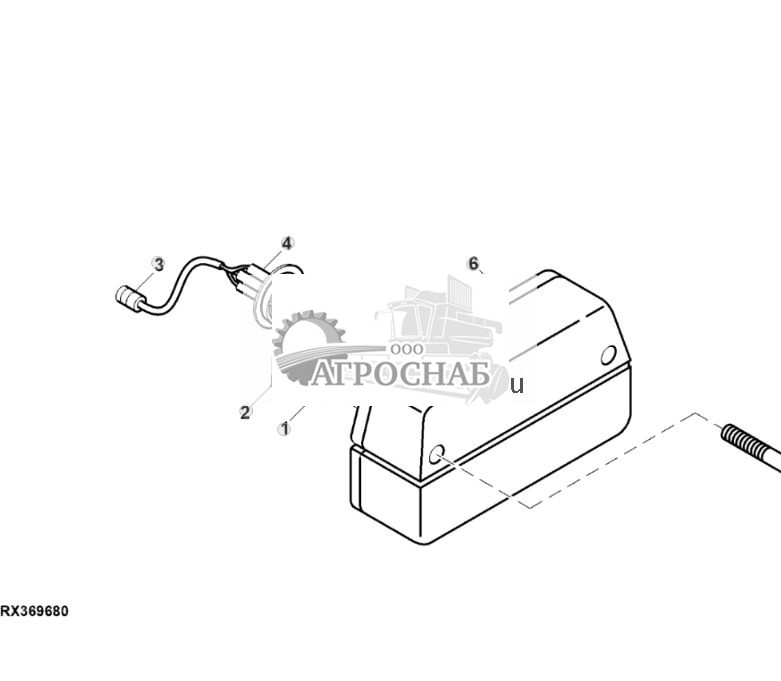

TAIL LIGHT (NORTH AMERICAN VERSION) - ST393995 ( ХВОСТ СВЕТ (СЕВЕРОАМЕРИКАНСКИЙ ВАРИАНТ) - ST393995 )

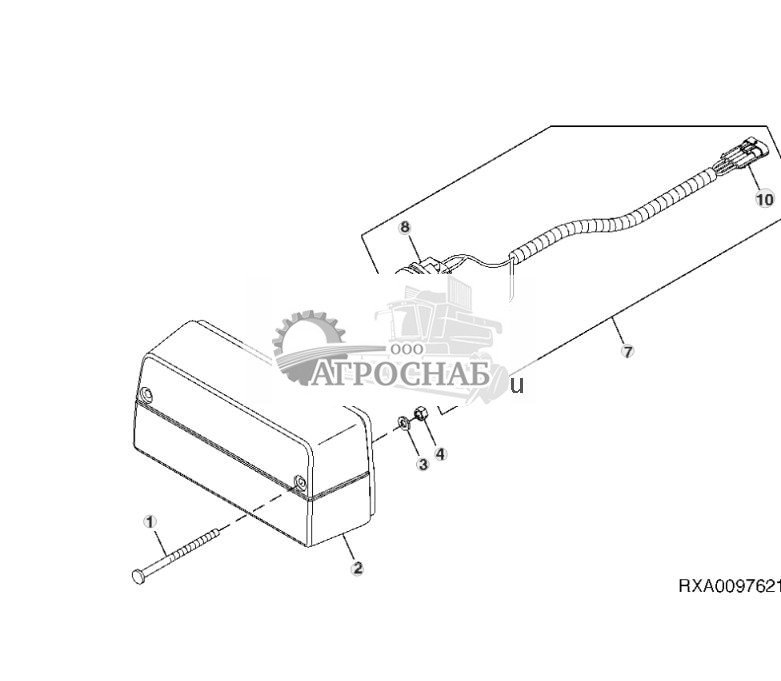

TAIL LIGHT (EUROPEAN VERSION) - ST393996 ( ЗАДНИЙ ФОНАРЬ (ЕВРОПЕЙСКАЯ ВЕРСИЯ) - ST393996 )

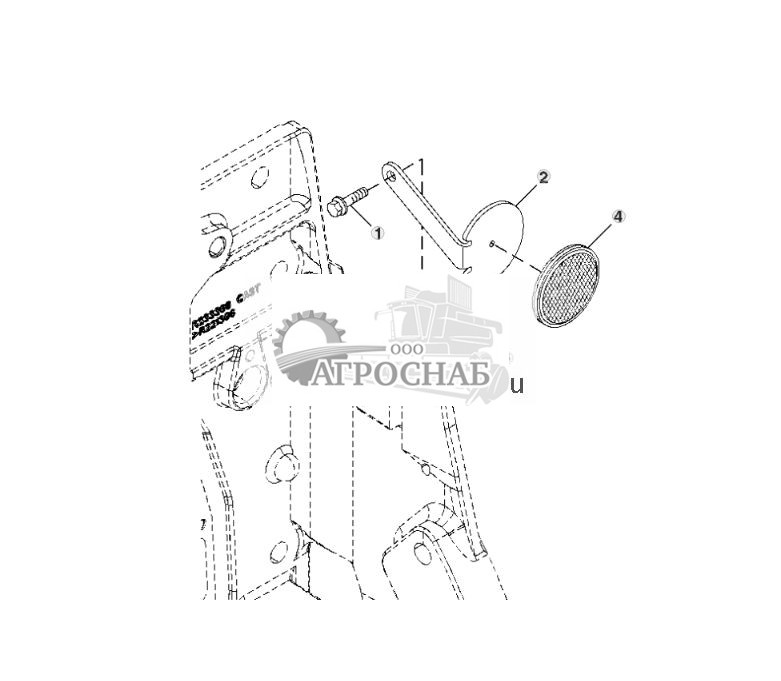

REFLECTOR (HITCH FRAME) (EUROPEAN VERSION) - ST393997 ( ОТРАЖАТЕЛЬ (ЗАМИНКА РАМА) (ЕВРОПЕЙСКАЯ ВЕРСИЯ) - ST393997 )

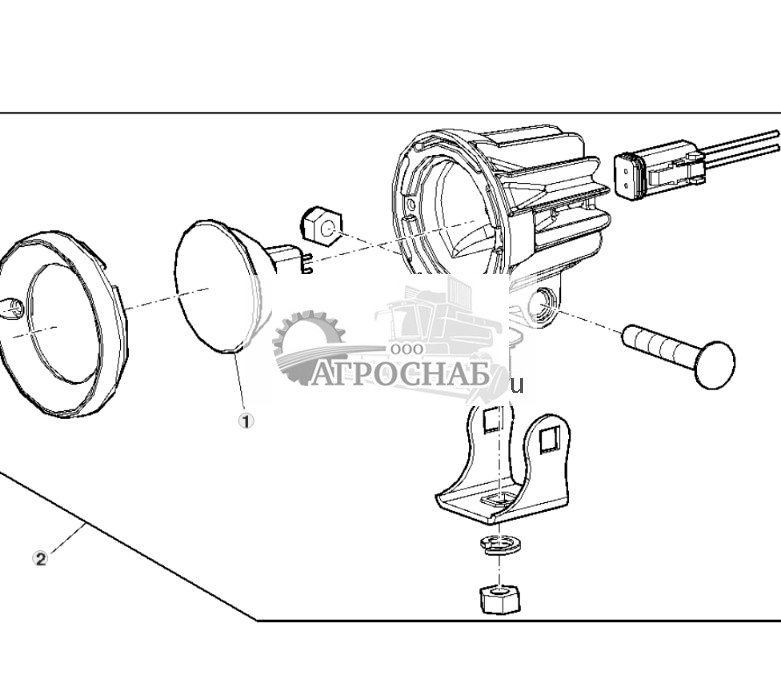

CONVENIENCE LIGHT KIT - ST393998 ( УДОБСТВО НАБОРА СВЕТА - ST393998 )

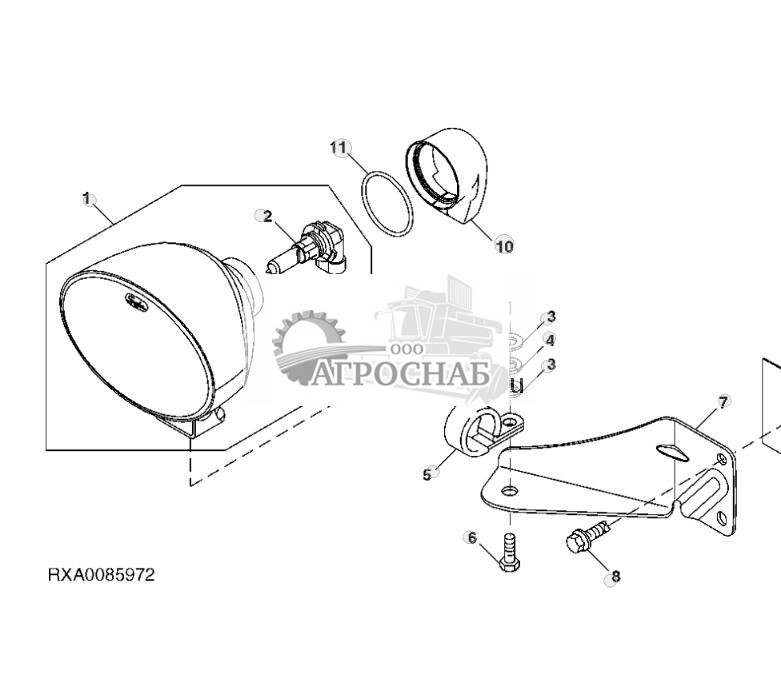

Переднее рабочее освещение средней части кузова - ST393977


Переднее рабочее освещение средней части кузова - ST393977 261.jpg


1 - Прожектор RE179973
2 - Лампа накаливания RE179326 Посмотреть аналогичные детали
3 - Шайба 24M7047 Количество:3 Примечание:13 X 24 X 2.500 mm
4 - Стопорная шайба 12H301 Примечание:1/2"
5 - Зажимная скоба AH76883
6 - Винт с головкой 19M7285 Примечание:M12 X 30
7 - Кронштейн R175434 Примечание:Левый
7 - Скоба R208474 Примечание:R
8 - Винт 37M7265 Количество:2 Примечание:M8 X 25
8 - Шайба 24M7036 Количество:2 Примечание:9 X 16 X 1.600 mm
8 - Прокладка R175436 Количество:2 Примечание:(SUB R254929)RH
9 - Изолятор R220146 Примечание:(SUB R254930)
10 - Кожух R175462
11 - Уплотнительное кольцо R252736

Наверх

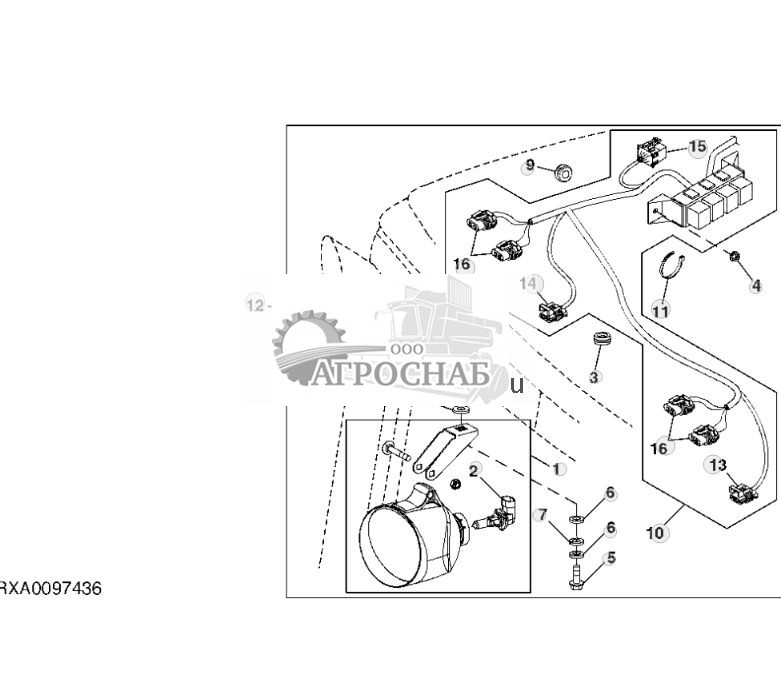

Front Cab Roof Work Lamp (Inner) (Field Installation Kit) - ST395372 ( Стойка кабины работы лампы на крыше (внутренний) (установочный комплект поле) - ST395372 )


Front Cab Roof Work Lamp (Inner) (Field Installation Kit) - ST395372 262.jpg


1 - Прожектор RE236315 Количество:2
2 - Лампа накаливания RE179326 Посмотреть аналогичные детали
3 - Уплотнение L100644 Количество:2
4 - Фланцевая гайка 14M7303 Количество:2 Примечание:M6
5 - Винт 19M7867 Количество:2 Примечание:M8 X 25
6 - Шайба 24M7298 Количество:4 Примечание:8.400 X 25 X 2 mm
7 - Стопорная шайба 12H301 Количество:2 Примечание:1/2"
8 - Шайба L110367 Количество:2
9 - Уплотнение R138179
10 - Жгут проводов кабины RE238231
11 - Обвязной хомут R44302 Количество: 10 Посмотреть аналогичные детали
12 - Комп. д/установки в поле RE259973
13 - Корпус электр. разъема 57M7255 Примечание:Левый фонарь погрузчика
13 - Блок. устр. эл. разъема 57M7290
14 - Корпус электр. разъема 57M7255 Примечание:Правый фонарь погрузчика
14 - Блок. устр. эл. разъема 57M7290
15 - Узел электрич. разъема M135518 Примечание:Соединительный провод кабины
15 - Блок. устр. эл. разъема 57M8327
16 - Корпус электр. разъема 57M8839 Количество:4 Примечание:RH INNER & OUTER/LH INNER & OUTER FLOOD LIGHT
16 - Блок. устр. эл. разъема 57M8129 Количество:4

Наверх

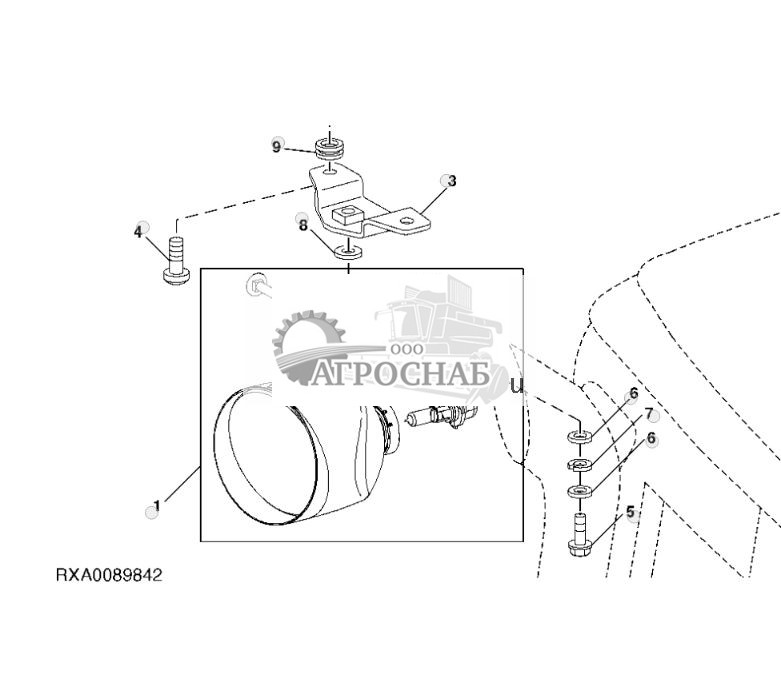

FRONT CAB ROOF WORK LAMP (EUROPEAN VERSION) - ST393979 ( ПЕРЕДНЯЯ КАБИНА КРОВЕЛЬНЫЕ РАБОТЫ ЛАМПЫ (ЕВРОПЕЙСКАЯ ВЕРСИЯ) - ST393979 )


FRONT CAB ROOF WORK LAMP (EUROPEAN VERSION) - ST393979 263.jpg


1 - Прожектор RE246425 Количество:2
2 - Лампа накаливания RE179326 Посмотреть аналогичные детали
3 - Кронштейн RE234354 Примечание:Левый
3 - Кронштейн RE234764 Примечание:R
4 - Винт 19M8903 Количество:4 Примечание:M6 X 30
5 - Винт 19M7867 Количество:2 Примечание:M8 X 25
6 - Шайба 24M7298 Количество:4 Примечание:8.400 X 25 X 2 mm
7 - Стопорная шайба 12H304 Количество:2 Примечание:3/8 дюйма
8 - Шайба L110367 Количество:2
9 - Уплотнение L100644 Количество:4

Наверх

Навесное оборудование, освещение для погрузчика - ST393980

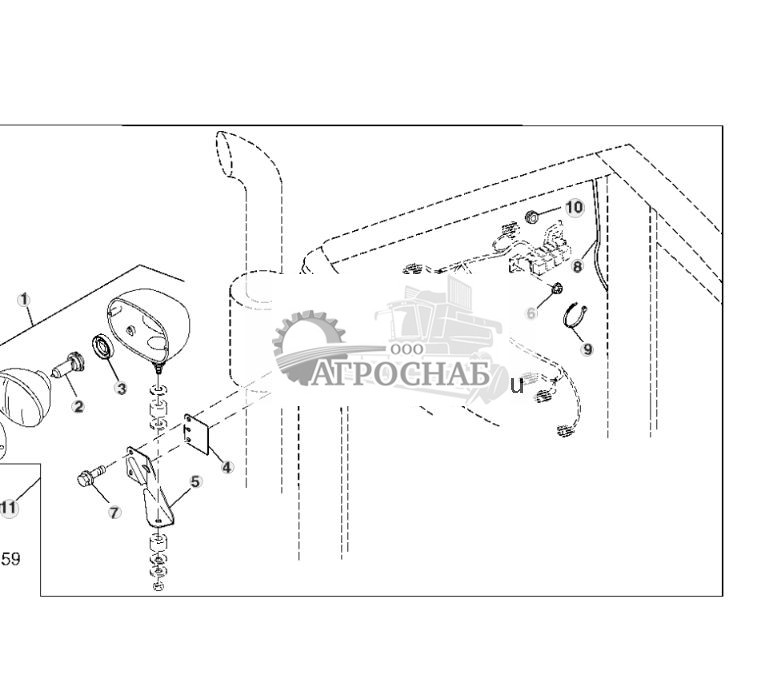

Навесное оборудование, освещение для погрузчика - ST393980 264.jpg


1 - Передняя фара RE229111 Количество:2
2 - Лампа накаливания 57M7166 Количество:2 Посмотреть аналогичные детали
3 - Щиток от пыли L79050 Количество:2
4 - Прокладка R254929 Количество:2
5 - Кронштейн R182033
5 - Кронштейн R175434
6 - Фланцевая гайка 14M7303 Количество:2 Примечание:M6
7 - Винт 37M7257 Количество:4 Примечание:M8 X 16
8 - Комплект жгута проводов ....... Примечание:(ORDER RE296374)
9 - Обвязной хомут R44302 Количество: 10 Посмотреть аналогичные детали
10 - Уплотнение R138179
11 - Комплект ламп RE296374

Наверх

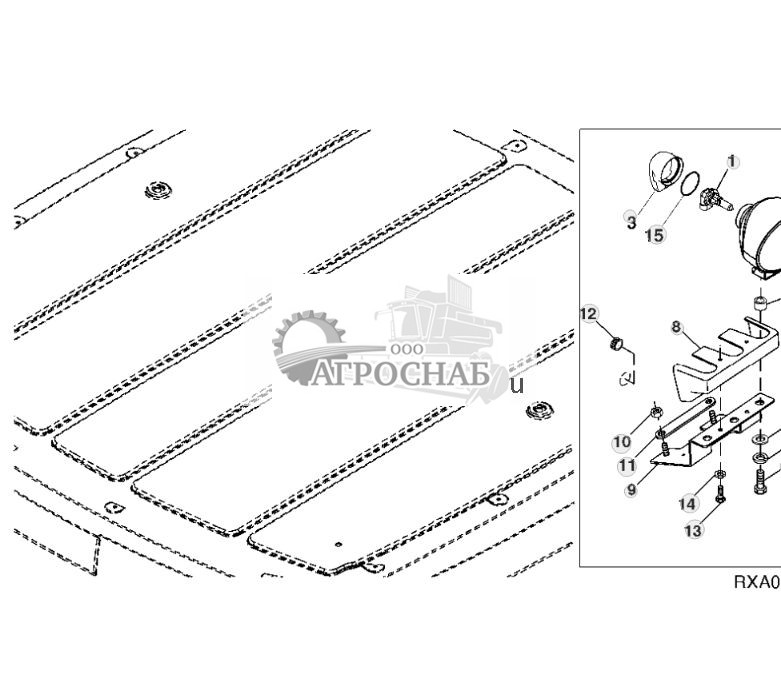

Боковое рабочее освещение крыши - ST121765


Боковое рабочее освещение крыши - ST121765 265.jpg


1 - Лампа накаливания RE179326 Количество:2 Посмотреть аналогичные детали
2 - Прожектор RE181281 Количество:2
3 - Кожух R175462 Количество:2
4 - Распорная втулка R183947 Количество:2
5 - Шайба 24M7047 Количество:8 Примечание:13 X 24 X 2.500 mm
6 - Стопорная шайба 12H301 Количество:4 Примечание:1/2"
7 - Винт с головкой 19M7303 Количество:2 Примечание:M12 X 45
8 - Крышка R250240 Количество:2
9 - Кронштейн RE251386 Количество:2
10 - Стопорная гайка 14M7517 Количество:4 Примечание:M10
11 - Опора R230361 Количество:2
12 - Уплотнение R113023 Количество:2
13 - Винт 37M7334 Количество:8 Примечание:M4 X 20
14 - Шайба 24M7419 Количество:8 Примечание:4.300 X 12 X 1 mm
15 - Уплотнительное кольцо R252736 Количество:2
16 - Комп. д/установки в поле AR223359

Наверх

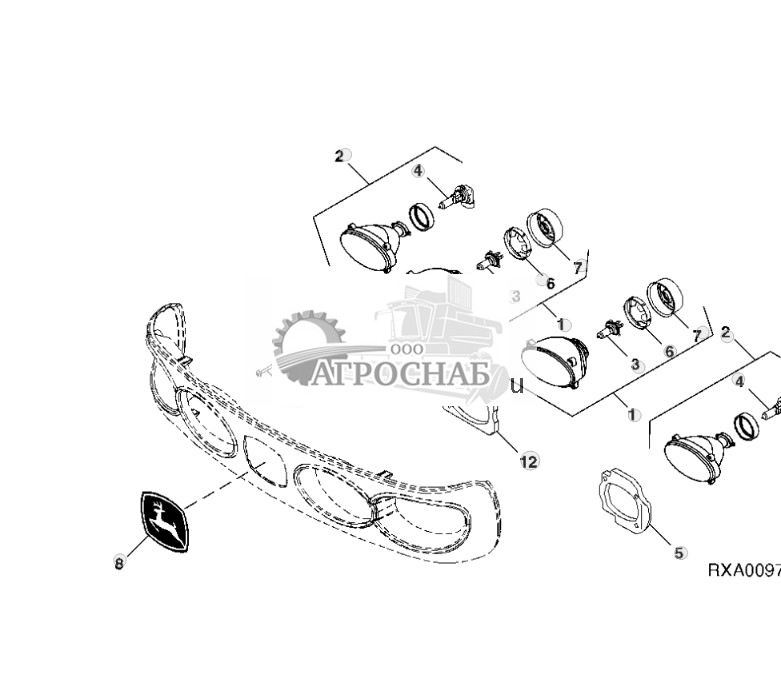

STANDARD HOOD LIGHTING - ST393983 ( СТАНДАРТНАЯ ВЫТЯЖКА ОСВЕЩЕНИЕ - ST393983 )


STANDARD HOOD LIGHTING - ST393983 266.jpg


1 - Лампа RE260102 Количество:2 Примечание:(SUB FOR RE173600)
2 - Прожектор RE180613 Количество:2
3 - Лампа накаливания 57M7166 Количество:2 Посмотреть аналогичные детали
4 - Лампа накаливания RE179326 Количество:2 Посмотреть аналогичные детали
5 - Сальник R210941 Примечание:Левый
5 - Сальник R232916 Примечание:R
6 - Контровочное кольцо R122858 Количество:2
7 - Кожух R260103 Количество:2 Примечание:(SUB FOR R185676)
8 - Метка JD5839 Tractor Serial No.______-902999
8 - Метка JD5861 Tractor Serial No.903000-______
9 - Винт R191485 2
10 - Пружина R184730 2
11 - Вкладыш R180276 2
12 - Сальник R210942 Примечание:Левый
12 - Сальник R232917 Примечание:R

Наверх

Standard Hood Lighting (European Version) (903000 - ) - ST393984 ( Стандартная вытяжка освещение (европейская версия) (903000 - ) - ST393984 )

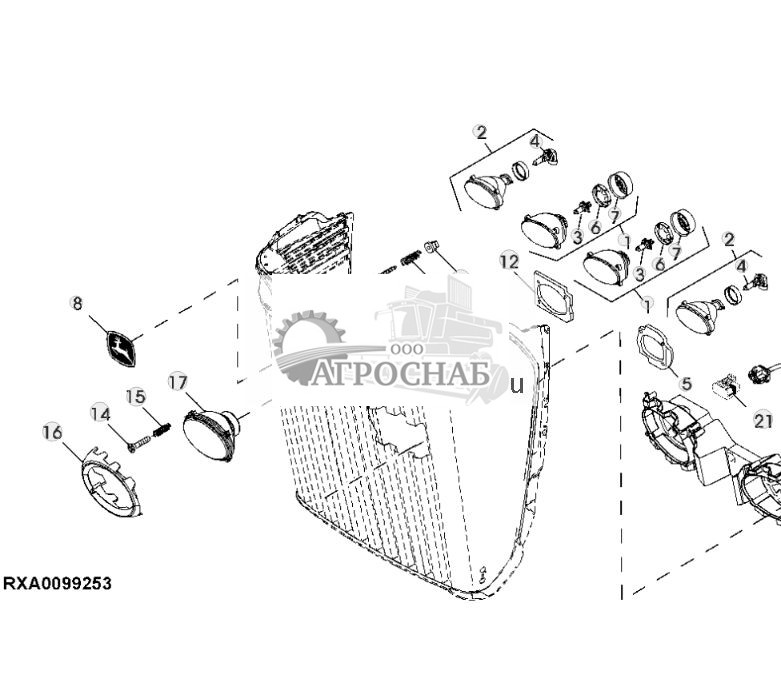

Standard Hood Lighting (European Version) (903000 - ) - ST393984 267.jpg


1 - Лампа RE260102 Количество:2 Примечание:(SUB FOR RE173600)
2 - Прожектор RE180613 Количество:2
3 - Лампа накаливания 57M7166 Количество:2 Посмотреть аналогичные детали
4 - Лампа накаливания RE179326 Количество:2 Посмотреть аналогичные детали
5 - Сальник R210941 Примечание:Левый
5 - Сальник R232916 Примечание:R
6 - Контровочное кольцо R122858 Количество:2
7 - Кожух R260103 Количество:2 Примечание:(SUB FOR R185676)
8 - Метка JD5839
9 - Винт R191485 2
10 - Пружина R184730 2
11 - Вкладыш R180276 2
12 - Сальник R210942 Примечание:Левый
12 - Сальник R232917 Примечание:R
13 - Жгут пров. передней фары RE259375
14 - Винт 37M7373 Количество:6
15 - Пружина сжатия R195278 Количество:6
16 - Рамка R254053 Примечание:R
16 - Рамка R254051 Примечание:Левый
17 - Передняя фара RE181963 Количество:2 Примечание:(Правостороннее движение)
17 - Передняя фара RE253959 Количество:2 Примечание:(Левостороннее движение)
18 - Рамка R254050 Примечание:(SUB R269046)
19 - Винт 37M7338 Количество:8
20 - Уплотнение L112709 Количество:2
21 - Корпус электр. разъема 57M8934 Количество:2

Наверх

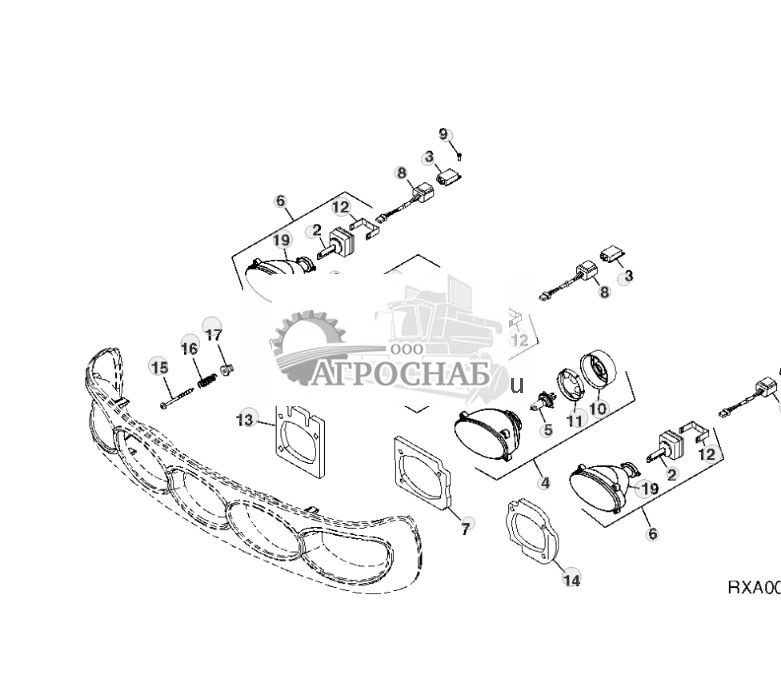

DELUXE HOOD LIGHTING - ST393985 ( РОСКОШНЫЙ КАПЮШОН ОСВЕЩЕНИЯ - ST393985 )


DELUXE HOOD LIGHTING - ST393985 268.jpg


1 - Прожектор RE271574 Примечание:(SUB FOR RE181282)
2 - Лампа накаливания RE271575 Количество:3 Примечание:(SUB FOR RE179974)
3 - Электрический балласт RE271579 Количество:3 Примечание:(SUB FOR RE179975 ) (ALSO ORDER RE271578)
3 - Корпус электр. разъема 57M8958 Количество:3 Примечание:(USE WITH RE271579)
4 - Лампа RE260102 Количество:2 Примечание:(SUB FOR RE173600)
5 - Лампа накаливания 57M7166 Количество:2 Посмотреть аналогичные детали
6 - Прожектор RE271573 Количество:2 Примечание:(SUB FOR RE169836)
7 - Сальник R210942 Примечание:Левый
7 - Сальник R232917 Примечание:R
8 - Жгут проводов RE271578 Количество:3 Примечание:(SUB FOR RE185742)
9 - Винт 37M7348 Количество:9
10 - Кожух R260103 Количество:2 Примечание:(SUB FOR R185676)
11 - Стопор R122858 Количество:2
12 - Зажимная скоба R185678 Количество:3
13 - Сальник R232918
14 - Сальник R210941 Примечание:Левый
14 - Сальник R232916 Примечание:R
15 - Винт R191485 5
16 - Пружина R184730 5
17 - Вкладыш R180276 5
18 - Корпус RE271577 Примечание:(SUB FOR RE185680)
19 - Корпус RE271576 Примечание:(SUB FOR RE185679)

Наверх

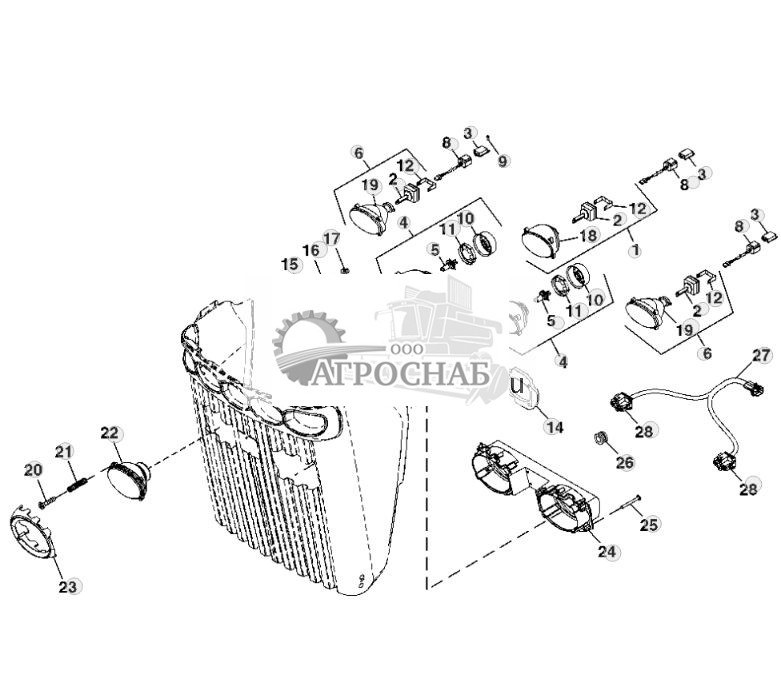

Deluxe Hood Lighting (European Version) (903000 - ) - ST393986 ( Роскошный капюшон освещения (европейская версия) (903000 - ) - ST393986 )


Deluxe Hood Lighting (European Version) (903000 - ) - ST393986 269.jpg


1 - Прожектор RE271574 Примечание:(SUB FOR RE181282)
2 - Лампа накаливания RE271575 Количество:3 Примечание:(SUB FOR RE179974)
3 - Электрический балласт RE271579 Количество:3 Примечание:(SUB FOR RE179975 ) (ALSO ORDER RE271578)
3 - Корпус электр. разъема 57M8958 Количество:3 Примечание:(USE WITH RE271579)
4 - Лампа RE260102 Количество:2 Примечание:(SUB FOR RE173600)
5 - Лампа накаливания 57M7166 Количество:2 Посмотреть аналогичные детали
6 - Прожектор RE271573 Количество:2 Примечание:(SUB FOR RE169836)
7 - Сальник R210942 Примечание:Левый
7 - Сальник R232917 Примечание:R
8 - Жгут проводов RE591373 Примечание:USE WITH RE179974; SUB FOR RE185742
8 - Жгут проводов RE271578 Количество:3 Примечание:(USE WITH RE271575)
9 - Винт 37M7348 Количество:9
10 - Кожух R260103 Количество:2 Примечание:(SUB FOR R185676)
11 - Стопор R122858 Количество:2
12 - Зажимная скоба R185678 Количество:3
13 - Сальник R232918
14 - Сальник R210941 Примечание:Левый
14 - Сальник R232916 Примечание:R
15 - Винт R191485 5
16 - Пружина R184730 5
17 - Вкладыш R180276 5
18 - Корпус RE271577 Примечание:(SUB FOR RE185680)
19 - Лампа RE185679 Примечание:USE WITH RE179974
19 - Корпус RE271576 Примечание:USE WITH RE271575
20 - Винт 37M7373 Количество:6
21 - Пружина сжатия R195278 Количество:6
22 - Передняя фара RE181963 Количество:2 Примечание:(Правостороннее движение)
22 - Передняя фара RE253959 Количество:2 Примечание:(Левостороннее движение)
23 - Рамка R254053 Примечание:R
23 - Рамка R254051 Примечание:Левый
24 - Рамка R254050 Примечание:(SUB R269046)
25 - Винт 37M7338 Количество:8
26 - Уплотнение L112709 Количество:2
27 - Жгут пров. передней фары RE259375
28 - Корпус электр. разъема 57M8934 Количество:2

Наверх

Headlights Left-Hand Traffic (United Kingdom) ( - 902999) - ST393987 ( Фары левостороннего движения (Соединенное Королевство) ( - 902999) - ST393987 )

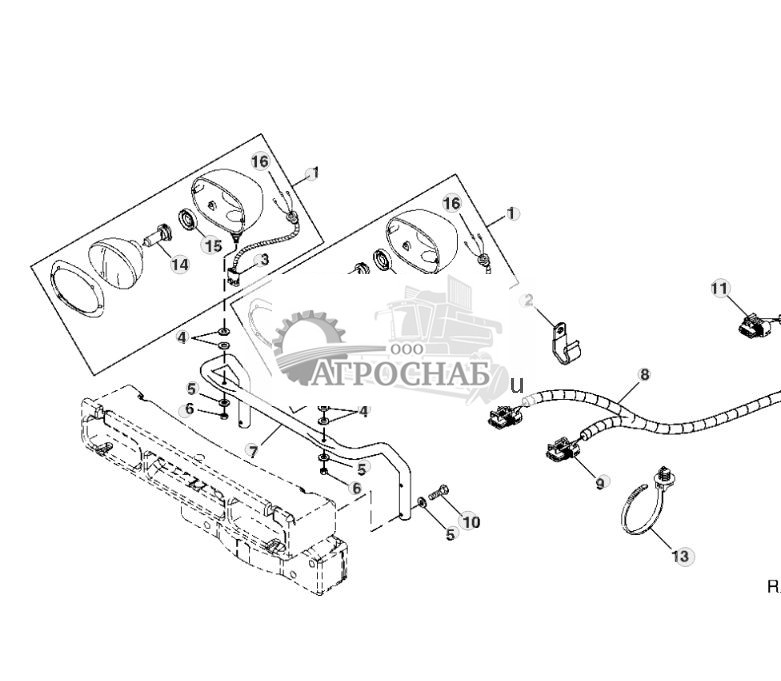

Headlights Left-Hand Traffic (United Kingdom) ( - 902999) - ST393987 270.jpg


1 - Передняя фара RE229115 Количество:2 Примечание:(SUB FOR RE181965)
2 - Скоба R72853
3 - Корпус электр. разъема 57M7257 Количество:2
4 - Шайба 24M7136 Количество:4 Примечание:10.500 X 27 X 2 mm
5 - Шайба R111382 Количество:6
6 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
7 - Кронштейн R243802
8 - Жгут пров. передней фары RE211501 Примечание:(SUB RE250964)
9 - Корпус электр. разъема 57M7255 Количество:2
9 - Блокировка 57M7290
10 - Винт с головкой 19M8359 Количество:4 Примечание:M8 X 45
11 - Корпус электр. разъема 57M7262
12 - Корпус электр. разъема 57M7265
13 - Обвязной хомут T205819 Количество:2 Примечание:(SUB RE258807)
14 - Лампа накаливания 57M7166 Посмотреть аналогичные детали
15 - Щиток от пыли L79050
16 - Жгут пров. передней фары RE229124

Наверх

Headlights Right-Hand Traffic (European Version) ( - 902999) - ST393988 ( Правой фары трафика (европейская версия) ( - 902999) - ST393988 )


Headlights Right-Hand Traffic (European Version) ( - 902999) - ST393988 271.jpg


1 - Передняя фара RE229111 Количество:2
2 - Скоба R72853
3 - Корпус электр. разъема 57M7257 Количество:2
4 - Шайба 24M7136 Количество:4 Примечание:10.500 X 27 X 2 mm
5 - Шайба R111382 Количество:6
6 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
7 - Кронштейн R243802
8 - Жгут проводов шасси RE250964 Примечание:(SUB FOR RE211501)
9 - Корпус электр. разъема 57M7255 Количество:2
9 - Блокировка 57M7290
10 - Винт с головкой 19M8359 Количество:4 Примечание:M8 X 45
11 - Корпус электр. разъема 57M7262
12 - Корпус электр. разъема 57M7265
13 - Обвязной хомут T205819 Количество:2 Примечание:(SUB RE258807)
14 - Лампа накаливания 57M7166 Посмотреть аналогичные детали
15 - Щиток от пыли L79050
16 - Жгут пров. передней фары RE229124

Наверх

WarningTurning Light (Roof) (North American Version) - ST395381 ( WarningTurning света (крыша) (североамериканская версия) - ST395381 )


WarningTurning Light (Roof) (North American Version) - ST395381 272.jpg


1 - Винт 21M7452 Количество:8 Примечание:M6 X 90
2 - Лампа RE217551 Количество:4 Примечание:SUB FOR AL151873
3 - Лампа накаливания RE49778 Количество:4 Примечание:USE WITH AL151873; GE3157Посмотреть аналогичные детали
3 - Лампа накаливания 57M7014 Количество:4 Примечание:USE WITH RE217551; 12V, 21WПосмотреть аналогичные детали
4 - Гнездо электрич. лампы R114917 Примечание:ALSO ORDER (4) 57M7519
5 - Жгут проводов крыши RE227767
6 - Уплотнение R227013
7 - Жгут проводов .......

Наверх

Direction Indicator Lamps (Cab) (European Version) - ST395382 ( Указателей поворота (кабины) (европейская версия) - ST395382 )


Direction Indicator Lamps (Cab) (European Version) - ST395382 273.jpg


1 - Прожектор RE173604 Количество:2 Примечание:SUB RE255988; ALSO ORDER R175462 AND R252736
2 - Лампа накаливания RE179326 Посмотреть аналогичные детали
3 - Шайба 24M7047 Количество:6 Примечание:13 X 24 X 2.500 mm
4 - Стопорная шайба 12H301 Количество:2 Примечание:1/2"
5 - Стопорная гайка 14M7319 Количество:2 Примечание:M12
6 - Кронштейн R186164 Количество:2 Примечание:SUB FOR R110386
7 - Крышка R186166 Количество:2 Примечание:SUB FOR R110387
8 - Винт 37M7304 Количество:6
9 - Винт 37M7265 Количество:4
10 - Лампа накаливания 57M7013 Посмотреть аналогичные детали
11 - Корпус электр. разъема 57M7257 Примечание:12V / 5W
11 - Вспом. электр. разъем 57M7317
11 - Клемма электр. разъема R104919 Количество:3 Примечание:SUB FOR 57M7252
11 - Уплотнен. электр. разъема 57M7258 Количество:3
12 - Лампа накаливания 57M7014 Примечание:12V/5WПосмотреть аналогичные детали
13 - Боковая фара AL75642 Количество:2 Посмотреть аналогичные детали
14 - Кожух R175462 Количество:2
15 - Кронштейн RE196052 Количество:2
16 - Шайба 24M7139 Количество:4 Примечание:6.400 X 18 X 1.600 mm
17 - Стопорная гайка 14M7397 Количество:4 Примечание:M6
18 - Винт 21M7265 Количество:2 Примечание:M5 X 12
19 - Винт L173742 Количество:2 Примечание:M5 X 25
20 - Уплотнительное кольцо R252736 Количество:2
21 - Прокладка R254930 Количество:2 Примечание:SUB FOR R220146
22 - Корпус электр. разъема 57M7256 Количество:2
23 - Блок. устр. эл. разъема 57M7289 Количество:2
24 - Винт 21M7296 Количество:4 Примечание:M6 X 20

Наверх

WORKING LAMP (ROOF) (REAR) - ST395383 ( РАБОЧАЯ ЛАМПА (КРОВЛЯ) (ЗАДНИЙ) - ST395383 )


WORKING LAMP (ROOF) (REAR) - ST395383 274.jpg


1 - Прожектор RE173602
2 - Лампа RE179326 Посмотреть аналогичные детали
3 - Винт с головкой 19M7274 Примечание:M8 X 70
4 - Шайба 24H1822 Примечание:11/32" X 7/8" X 1/16"
5 - Кожух R175462

Наверх

Задний рабочий фонарь (крыло) - ST393992


Задний рабочий фонарь (крыло) - ST393992 275.jpg


1 - Прожектор RE173604 Примечание:(SUB RE255988 ) (ALSO ORDER R175462 AND R252736)
2 - Лампа накаливания RE179326 Посмотреть аналогичные детали
3 - Шайба 24M7047 Количество:2 Примечание:13 X 24 X 2.500 mm
4 - Стопорная шайба 12H301 Примечание:1/2"
5 - Стопорная гайка 14M7168 Примечание:M12
6 - Корпус электр. разъема 57M7256
6 - Блок. устр. эл. разъема 57M7289
7 - Кожух R175462
8 - Уплотнительное кольцо R252736
9 - Распорная втулка R183947

Наверх

Навесное оборудование, рабочее освещение заднего крыла (разрядное высокой интенсивности) - ST121763


Навесное оборудование, рабочее освещение заднего крыла (разрядное высокой интенсивности) - ST121763 276.jpg


1 - Прожектор RE276487 Примечание:SUB FOR RE234568; ORDER BRE10399
2 - Лампа накаливания RE271575
3 - Прижимающий зажим R185678
4 - Электрический балласт RE302319
5 - Заклепка R79033 Количество:3 Примечание:4.780 mm (3/16")
6 - Жгут проводов кабины RE234604
7 - Корпус электр. разъема 57M8956
7 - Клемма электр. разъема 57M8954 Количество:2
7 - Уплотн. каб. эл. разъема 57M8957 Количество:2
8 - Шайба 24M7047 Количество:2 Примечание:13 X 24 X 2.500 mm
9 - Стопорная шайба 12H301 Примечание:1/2"
10 - Стопорная гайка 14M7168 Примечание:M12
11 - Жгут проводов RE276604
12 - Корпус электр. разъема 57M8839
12 - Блок. устр. эл. разъема 57M8129
13 - Корпус электр. разъема 57M7256
13 - Блок. устр. эл. разъема 57M7289
14 - Стопорная гайка 14M7360 Количество:3 Примечание:M5
15 - Пластина R300532
16 - Винт 19M9277 Количество:3 Примечание:M5 X 20
17 - Электрический балласт RE300531
18 - Комплект ламп RE306767 Примечание:ORDER BRE10399

Наверх

Светодиодные световые приборы задних крыльев, комплект для самостоятельной установки - ST916132


Светодиодные световые приборы задних крыльев, комплект для самостоятельной установки - ST916132 277.jpg


1 - Комплект ламп BRE10399 Примечание:ЗАКАЖИТЕ КОМПОНЕНТЫ
2 - Стопорная гайка 14M7319 Количество:2 Примечание:M12
3 - Шайба 24M7047 Количество:4 Примечание:13 X 24 X 2.500 mm
4 - Жгут проводов кабины RE234604 Количество:2
5 - Корпус электр. разъема 57M7256
6 - Корпус электр. разъема 57M8839
7 - Жгут проводов RE586950
8 - Корпус электр. разъема 57M8958
9 - Блок. устр. эл. разъема 57M7289
10 - Корпус электр. разъема 57M7534
11 - Узел электрич. разъема 57M7620
12 - Прожектор RE574752
13 - Корпус электр. разъема 57M7533
14 - Стопорная шайба 12H301 Количество:2 Примечание:1/2"

Наверх

EXTREMITY WARNING LAMP - ST393994 ( ПРЕДУПРЕЖДЕНИЕ ОКОНЕЧНОСТИ ЛАМПА - ST393994 )


EXTREMITY WARNING LAMP - ST393994 278.jpg


1 - Винт 19M7783 Количество:2 Примечание:M10 X 16
2 - Рукоять RE164116 Примечание:Левый
2 - Рукоять RE164117 Примечание:R
3 - Винт с головкой 19M7874 Количество:8 Примечание:M6 X 30
4 - Щиток R163803 Количество:2
5 - Шайба R180671 Количество:4
6 - Щиток R179273
7 - Рукоять RE219769
8 - Наклейки R213356 Примечание:(Красный)
9 - Наклейки R244856 Примечание:(ORANGE) (SUB FOR R213355)
10 - Винт 37M7372
11 - Наклейки R213358 Примечание:(Желтый)
12 - Гайка R325780 Количество:2
13 - База RE199919
14 - Прокладка R176175
15 - Лампа накаливания 57M8180
16 - Линза R175748 Примечание:(USE WITH RE199920)
16 - Линза R285618 Примечание:(USE WITH RE250562)
17 - Клемма электр. разъема RE12363
17 - Узел электрич. разъема R78053
18 - Жгут проводов кабины RE218721
19 - Лампа RE250562 Примечание:(SUB FOR RE199920)
20 - Уплотнение R165654 Количество:2
21 - Винт L173742 Примечание:M5 X 25

Наверх

TAIL LIGHT (NORTH AMERICAN VERSION) - ST393995 ( ХВОСТ СВЕТ (СЕВЕРОАМЕРИКАНСКИЙ ВАРИАНТ) - ST393995 )


TAIL LIGHT (NORTH AMERICAN VERSION) - ST393995 279.jpg


1 - Шайба 24M7244 Количество:4 Примечание:6.400 X 12 X 1.600 mm
2 - Гайка R134098 Количество:4
3 - Жгут проводов ....... Примечание:(Двигатель и шасси)
4 - Гнездо электрич. лампы R114917 Количество:2 Примечание:(ALSO ORDER (4) 57M7519)
5 - Лампа накаливания RE49778 Количество:2 Примечание:(GE3157)Посмотреть аналогичные детали
6 - Задний огонь RE150894 Количество:2 Tractor Serial No.______-902999 Примечание:(Красный)
6 - Стоп-сигнал RE260943 Количество:2 Tractor Serial No.903000-______ Примечание:(Желтый и красный)
7 - Винт 21M7452 Количество:4 Примечание:M6 X 90

Наверх

TAIL LIGHT (EUROPEAN VERSION) - ST393996 ( ЗАДНИЙ ФОНАРЬ (ЕВРОПЕЙСКАЯ ВЕРСИЯ) - ST393996 )


TAIL LIGHT (EUROPEAN VERSION) - ST393996 280.jpg


1 - Винт 21M7452 Количество:4 Примечание:M6 X 90
2 - Задний огонь RE67285 Количество:2
3 - Шайба 24M7244 Количество:4 Примечание:6.400 X 12 X 1.600 mm
4 - Гайка 14M7480 Количество:4 Примечание:M5
5 - Лампа накаливания R133301 Количество:2 Примечание:21W, (GE1057)Посмотреть аналогичные детали
6 - Лампа накаливания R133302 Количество:2 Примечание:21W/5W, (GE1077)Посмотреть аналогичные детали
7 - Жгут проводов RE71246 Количество:2
8 - Корпус электр. разъема 57M7804 Примечание:Задний фонарь / стоп-сигнал
8 - Прокладка 57M8060
9 - Корпус электр. разъема 57M7803 Примечание:Указатель поворота
9 - Прокладка 57M8060
10 - Корпус электр. разъема 57M8415 Примечание:Жгут проводов кабины
10 - Блок. устр. эл. разъема 57M7469

Наверх

REFLECTOR (HITCH FRAME) (EUROPEAN VERSION) - ST393997 ( ОТРАЖАТЕЛЬ (ЗАМИНКА РАМА) (ЕВРОПЕЙСКАЯ ВЕРСИЯ) - ST393997 )


REFLECTOR (HITCH FRAME) (EUROPEAN VERSION) - ST393997 281.jpg


1 - Винт 19M7835 Примечание:M10 X 35
2 - Кронштейн R231321 Примечание:R
2 - Кронштейн R234875 Примечание:Левый
3 - Стопорная гайка 14M7400 Примечание:M10
4 - Отражатель AL171450 Примечание:(SUB FOR AL77442)

Наверх

CONVENIENCE LIGHT KIT - ST393998 ( УДОБСТВО НАБОРА СВЕТА - ST393998 )


CONVENIENCE LIGHT KIT - ST393998 282.jpg


1 - Лампа накаливания RE283027
2 - Комплект ламп RE268955 Примечание:(ALSO ORDER AT106154)

Наверх
