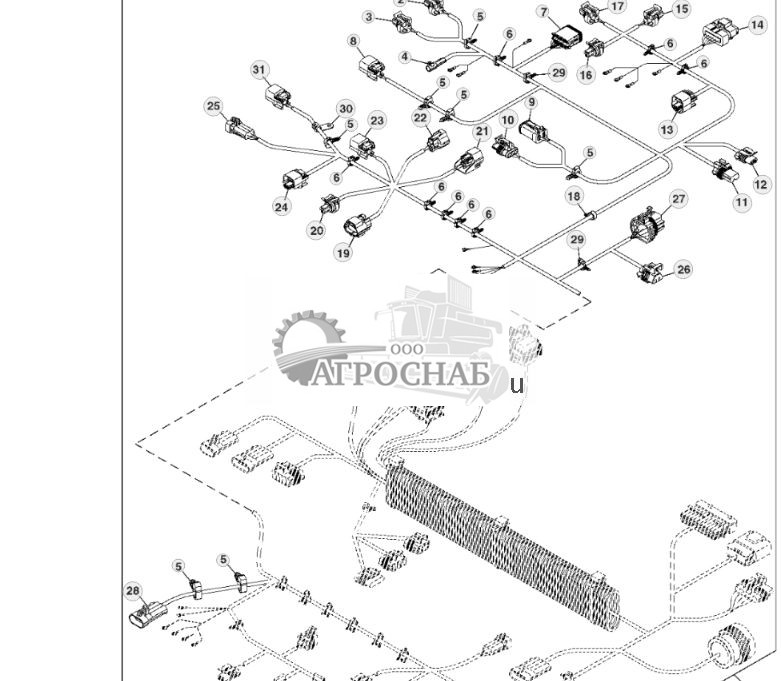

Содержимое: Каталог Запчастей John Deere :8430T Tractor - PC10819 41 Жгут проводов двигателя и шасси

1 - Жгут проводов шасси RE259366
2 - Корпус электр. разъема 57M8625 Примечание:Ограничение воздушного потока
2 - Блок. устр. эл. разъема 57M8624
3 - Корпус электр. разъема 57M8625 Примечание:EXHAUST PRESS SENSOR
3 - Блок. устр. эл. разъема 57M8624
4 - Корпус электр. разъема 57M7293 Примечание:Муфта кондиционера
4 - Блок. устр. эл. разъема 57M7295
5 - Зажимная скоба 57M8903 Количество:6
6 - Зажимная скоба 57M8902 Количество:8
7 - Корпус электр. разъема 57M8963 Примечание:Соединение топливной форсунки
7 - Блок. устр. эл. разъема 57M8009
8 - Корпус электр. разъема 57M8924 Примечание:COMPRESSOR INLET TEMP
8 - Блок. устр. эл. разъема 57M8633
9 - Корпус электр. разъема 57M8635 Примечание:Исполнительное устройство VGT Borg Warner
9 - Блок. устр. эл. разъема 57M8016
10 - Корпус электр. разъема 57M8542 Примечание:Датчик скорости турбокомпрессора с изменяемой геометрией (VGT) Borg Warner
11 - Корпус электр. разъема 57M8161 Примечание:Топливоподкачивающий насос
11 - Блок. устр. эл. разъема 57M8162
12 - Корпус электр. разъема 57M7254 Примечание:Датчик наличия воды в топливе
12 - Блок. устр. эл. разъема 57M7289
13 - Корпус электр. разъема 57M8612 Примечание:Система рециркуляции выхлопных газов (EGR)
13 - Блок. устр. эл. разъема 57M8633
14 - Корпус электр. разъема 57M8552 Примечание:DELPHI TORQUE SENSOR
14 - Блок. устр. эл. разъема 57M9597
15 - Корпус электр. разъема 57M8924 Примечание:Воздушная смесь EGR
15 - Блок. устр. эл. разъема 57M8633
16 - Корпус электр. разъема 57M8625 Примечание:MAP SENSOR
16 - Блок. устр. эл. разъема 57M8624
17 - Корпус электр. разъема 57M8924 Примечание:Приточный воздух EGR
17 - Блок. устр. эл. разъема 57M8633
18 - Скоба 57M9412
19 - Корпус электр. разъема 57M13604 Примечание:Давление магистрали
19 - Блок. устр. эл. разъема 57M8417
20 - Корпус электр. разъема 57M8625 Примечание:Давление масла
20 - Блок. устр. эл. разъема 57M8624
21 - Корпус электр. разъема 57M8403 Примечание:PCV 1
22 - Узел электрич. разъема 57M8400 Примечание:Температура топлива
23 - Корпус электр. разъема 57M8924 Примечание:Датчик распределительного вала двигателя
23 - Блок. устр. эл. разъема 57M8633
24 - Корпус электр. разъема 57M8924 Примечание:Датчик коленчатого вала двигателя
24 - Блок. устр. эл. разъема 57M8633
25 - Корпус электр. разъема 57M7263 Примечание:Вентилятор Vistronic
25 - Блок. устр. эл. разъема 57M7291
26 - Корпус электр. разъема 57M9204 Примечание:Капот / передние фары
26 - Блок. устр. эл. разъема 57M9194
27 - Корпус электр. разъема 57M7538 Примечание:Соединение капота
27 - Блок. устр. эл. разъема 57M7540
28 - Корпус электр. разъема 57M7257 Примечание:Радар
28 - Блок. устр. эл. разъема 57M7290
29 - Зажимная скоба 57M8908
30 - Скоба 57M9435
31 - Корпус электр. разъема 57M8924 Примечание:Температура охлаждающей жидкости
31 - Блок. устр. эл. разъема 57M8633

Наверх

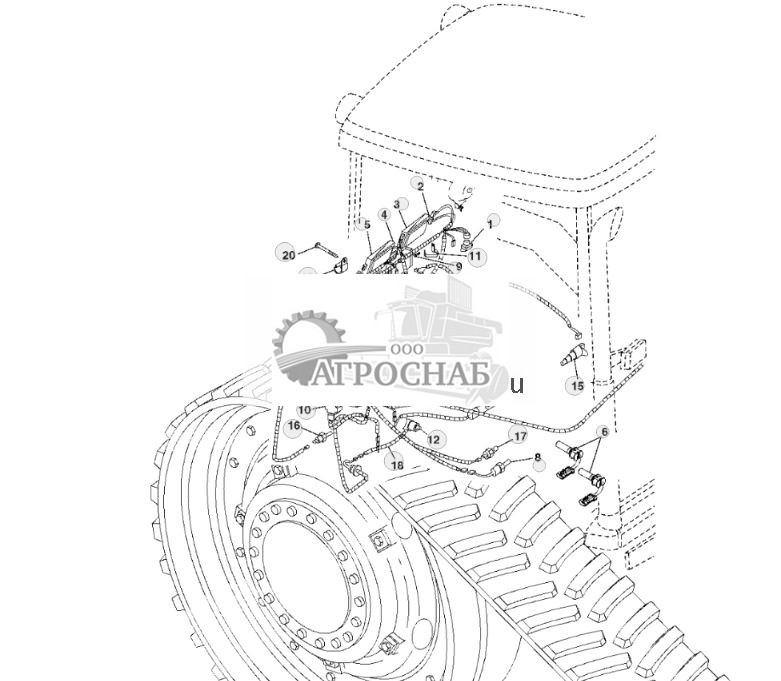

WIRING HARNESS (ENGINE AND CHASSIS) - ST393881 ( ЖГУТ ПРОВОДОВ (ДВИГАТЕЛЬ И ШАССИ) - ST393881 )

WIRING HARNESS (ENGINE AND CHASSIS) - ST393881 173.jpg

1 - Электронный прерыватель RE207311
2 - Контроллер СКК .......
3 - Контроллер СКК .......
4 - Контроллер двигателя .......
5 - Контроллер машины .......
6 - Датчик RE295942 Количество:2 Примечание:(SUB FOR RE241898)
7 - Электромагнитный клапан RE211157 Примечание:Both Front and Rear Axle
7 - Скоба R211082
8 - Переключатель давления RE228758 Примечание:(HYDRAULIC OIL FILTER RESTRICTION)
9 - Винт R216838
10 - Датчик RE232603
11 - Скоба R124804
12 - Датчик тяги сцепки RE43738 Tractor Serial No.______-902244
12 - Датчик RE261173 Tractor Serial No.902245-______
13 - Жгут проводов шасси RE250960 Примечание:(SUB FOR RE211492) (NAV)
13 - Жгут проводов шасси RE250958 Примечание:(SUB FOR RE211490) (EV)
13 - Жгут проводов шасси RE250959 Примечание:(SUB FOR RE211491) (EV) (ILS)
14 - Переключатель RE151273 Примечание:(CLEAN OIL LEVEL RESERVOIR)
15 - Электромагнитный клапан RE324802 Примечание:(REAR PTO) SUB FOR RE203830 OR RE185082
16 - Датчик RE519144 Примечание:(STANDARD PTO)
17 - Датчик температуры RE52722 Примечание:(ТЕМПЕРАТУРА ГИДРАВЛИЧЕСКОГО МАСЛА)
18 - Жгут проводов датчика RE227771
19 - Скоба AH117301 Количество:2
20 - Винт R219318 Количество:2
.. - Обвязной хомут R44302 Посмотреть аналогичные детали

Наверх

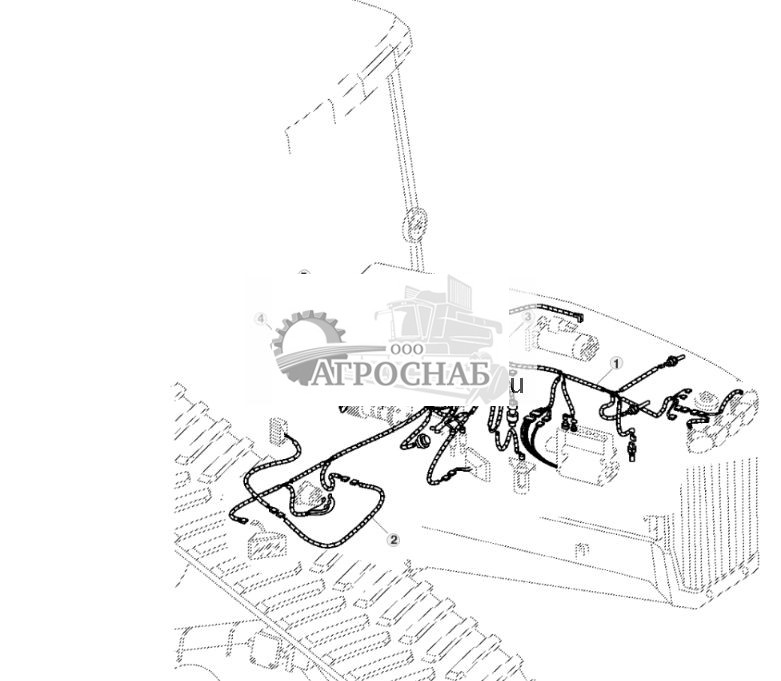

WIRING HARNESS (ENGINE AND CHASSIS) - ST393882 ( ЖГУТ ПРОВОДОВ (ДВИГАТЕЛЬ И ШАССИ) - ST393882 )

WIRING HARNESS (ENGINE AND CHASSIS) - ST393882 174.jpg

1 - Жгут проводов шасси RE250960 Tractor Serial No.______-904999 Примечание:(SUB FOR RE211492) (NAV)
1 - Жгут проводов шасси RE267863 Tractor Serial No.905000-______ Примечание:(NAV)
1 - Жгут проводов шасси RE250958 Примечание:(SUB FOR RE211490) (EV)
1 - Жгут проводов шасси RE250959 Примечание:(SUB FOR RE211491) (EV) (ILS)
2 - Жгут проводов RE52645
3 - Датч. зас. возд. фильтра RE219835
4 - Винт 19M7867 Примечание:M8 X 25
5 - Кронштейн R243911
6 - Ось R57401

Наверх

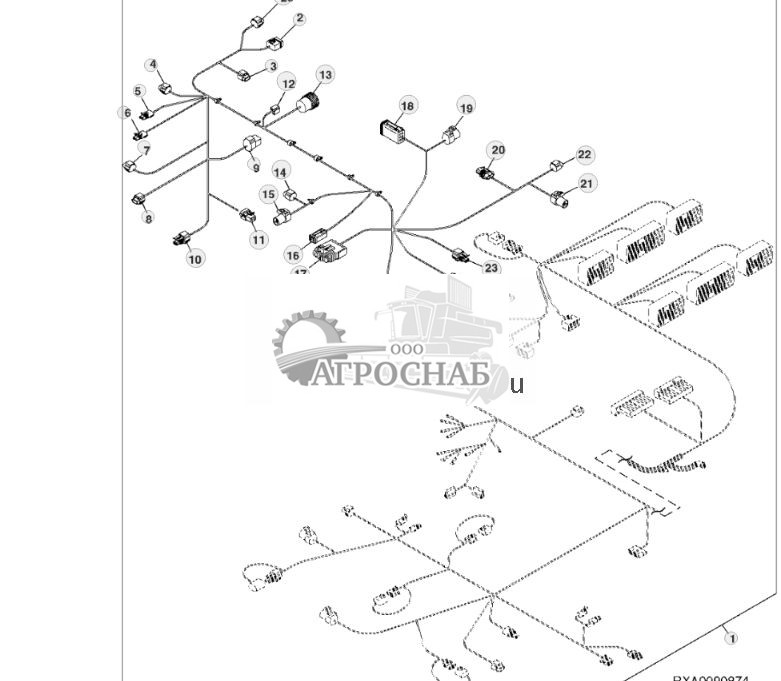

CHASSIS WIRING HARNESS CONNECTORS (13) (NAV) - ST393883 ( ЖГУТ ПРОВОДОВ ШАССИ РАЗЪЕМЫ (13) (СЧА) - ST393883 )

CHASSIS WIRING HARNESS CONNECTORS (13) (NAV) - ST393883 175.jpg

1 - Жгут проводов шасси RE250960 Tractor Serial No.______-904999 Примечание:(SUB FOR RE211492)
1 - Жгут проводов шасси RE267863 Tractor Serial No.905000-______
2 - Корпус электр. разъема 57M8552 Примечание:DELPHI TORQUE MOTOR
2 - Пробка пол. эл. разъема 57M8555
3 - Корпус электр. разъема 57M8924 Примечание:Приточный воздух EGR
3 - Блок. устр. эл. разъема 57M8633
4 - Корпус электр. разъема 57M8924 Примечание:Температура охлаждающей жидкости
4 - Блок. устр. эл. разъема 57M8633
5 - Корпус электр. разъема 57M7254 Примечание:Клапан увеличения скорости вращения вентилятора
5 - Блок. устр. эл. разъема 57M7289
6 - Корпус электр. разъема 57M7254 Примечание:Клапан уменьшения скорости вращения вентилятора
6 - Блок. устр. эл. разъема 57M7289
7 - Корпус электр. разъема 57M8924 Примечание:Датчик скорости вентилятора
7 - Блок. устр. эл. разъема 57M8633
8 - Корпус электр. разъема 57M8407 Примечание:Давление магистрали
8 - Блок. устр. эл. разъема 57M8417
9 - Узел электрич. разъема 57M8400 Примечание:Температура топлива
10 - Корпус электр. разъема 57M8924 Примечание:Датчик распределительного вала двигателя
10 - Блок. устр. эл. разъема 57M8633
11 - Корпус электр. разъема 57M8403 Примечание:PRESSURE CONTROL VALVE 1
12 - Корпус электр. разъема 57M8812 Примечание:Электромагнит эфирного запуска
13 - Вспом. электр. разъем R520439 Примечание:Топл. форс.
14 - Корпус электр. разъема 57M8924 Примечание:Воздушная смесь EGR
14 - Блок. устр. эл. разъема 57M8633
15 - Корпус электр. разъема 57M8625 Примечание:MAP SENSOR
15 - Блок. устр. эл. разъема 57M8624
16 - Корпус электр. разъема 57M8635 Примечание:Исполнительное устройство VGT Borg Warner
16 - Блок. устр. эл. разъема 57M8016
17 - Корпус электр. разъема 57M8542 Примечание:BORG WARNER SPEED SENSOR
18 - Корпус электр. разъема 57M8634 Примечание:RAYCOR FUEL FILTER CONTROL
18 - Блок. устр. эл. разъема 57M8013
19 - Корпус электр. разъема 57M8625 Примечание:Датчик давления топлива
19 - Блок. устр. эл. разъема 57M8624
20 - Корпус электр. разъема 57M7256 Примечание:Датчик наличия воды в топливе
20 - Блок. устр. эл. разъема 57M7289
21 - Корпус электр. разъема 57M8625 Примечание:Давление масла
21 - Блок. устр. эл. разъема 57M8624
22 - Корпус электр. разъема 57M8924 Примечание:Датчик коленчатого вала двигателя
22 - Блок. устр. эл. разъема 57M8633
23 - Корпус электр. разъема 57M8924 Примечание:Температура на входе компрессора
23 - Блок. устр. эл. разъема 57M8633
24 - Узел электрич. разъема R78053 Примечание:Реле засорения воздушного фильтра двигателя
25 - Корпус электр. разъема 57M8612 Примечание:Система рециркуляции выхлопных газов (EGR)
25 - Блок. устр. эл. разъема 57M8633

Наверх

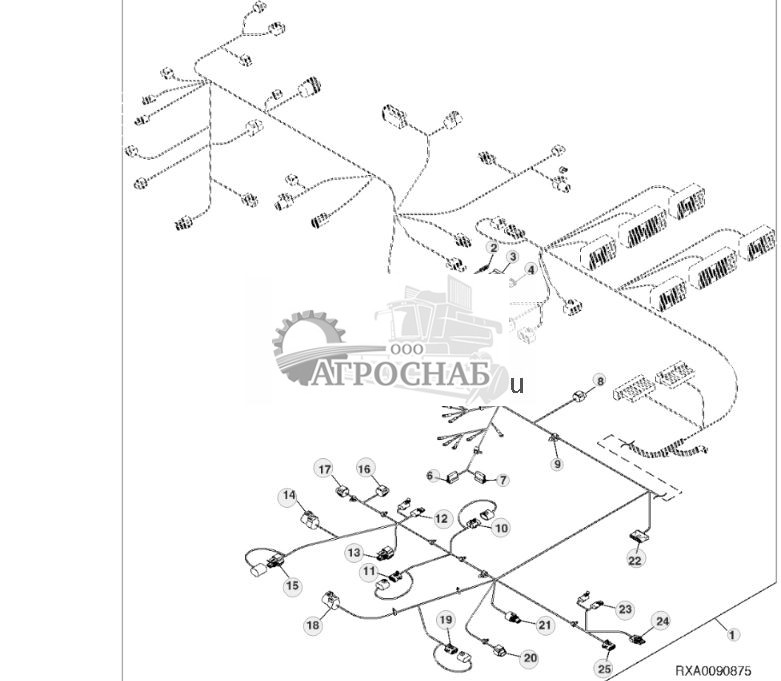

Chassis Wiring Harness Connectors (23) (NAV) - ST393884 ( Жгут проводов корпус разъема (23) (СЧА) - ST393884 )

Chassis Wiring Harness Connectors (23) (NAV) - ST393884 176.jpg

1 - Жгут проводов шасси RE250960 Tractor Serial No.______-904999 Примечание:SUB FOR RE211492
1 - Жгут проводов шасси RE267863 Tractor Serial No.905000-______
2 - Корпус электр. разъема 57M7293 Примечание:Муфта кондиционера
2 - Блок. устр. эл. разъема 57M7295
3 - Корпус электр. разъема 57M7262 Примечание:Передн. фары
3 - Блок. устр. эл. разъема 57M8908
4 - Корпус электр. разъема 57M7553 Примечание:FLOOD LIGHTS
5 - Корпус электр. разъема 57M8924 Примечание:Датчик оборотов промежуточного вала
5 - Блок. устр. эл. разъема 57M8633
6 - Корпус электр. разъема 57M7144 Примечание:Пер. нас. стекл.
7 - Корпус электр. разъема 57M7144 Примечание:Насос заднего стеклоомывателя
8 - Корпус электр. разъема 57M8924 Примечание:Датчик уровня топлива
8 - Блок. устр. эл. разъема 57M8633
9 - Скоба 57M9188
10 - Корпус электр. разъема 57M7255 Примечание:Скорость вращения главного колеса
10 - Блок. устр. эл. разъема 57M7290
11 - Корпус электр. разъема 57M7255 Примечание:Скорость вращения вспомогательного колеса
11 - Блок. устр. эл. разъема 57M7290
12 - Корпус электр. разъема 57M7254 Tractor Serial No.010000-______ Примечание:AIR TRAILER BRAKE
12 - Блок. устр. эл. разъема 57M7289 Tractor Serial No.010000-______
13 - Корпус электр. разъема 57M8924 Примечание:Соленоид блокировки дифференциала
13 - Блок. устр. эл. разъема 57M8633
14 - Корпус электр. разъема 57M8625 Примечание:SECONDARY BRAKE PRESS
14 - Блок. устр. эл. разъема 57M8624
15 - Корпус электр. разъема 57M8924 Примечание:SECONDARY BRAKE VALVE
15 - Блок. устр. эл. разъема 57M8633
16 - Корпус электр. разъема 57M8624 Примечание:Температура гидравл. масла
16 - Блок. устр. эл. разъема 57M8633
17 - Корпус электр. разъема 57M8924 Примечание:REAR PTO SOLENOID
17 - Блок. устр. эл. разъема 57M8633
18 - Корпус электр. разъема 57M8625 Примечание:HYDRAULIC OIL FILTER TEST
18 - Блок. устр. эл. разъема 57M8624
19 - Корпус электр. разъема 57M7255 Примечание:Радар
19 - Блок. устр. эл. разъема 57M7290
20 - Корпус электр. разъема 57M8924 Примечание:Датчик частоты вращения заднего PTO
20 - Блок. устр. эл. разъема 57M8633
21 - Корпус электр. разъема 57M7256
21 - Блок. устр. эл. разъема 57M7289
22 - Вспом. электр. разъем 57M9406 Примечание:Комплект для сращивания одноточечного заземления
22 - Блок. устр. эл. разъема 57M8326
22 - Вспом. электр. разъем 57M8611
23 - Корпус электр. разъема 57M7256 Примечание:AIR PRESSURE TRAILER BRAKE SWITCH
23 - Блок. устр. эл. разъема 57M7289
24 - Узел электрич. разъема RE12364 Примечание:Датчик положения сцепки
25 - Корпус электр. разъема 57M7255 Примечание:Датчик нагрузки на тягу
25 - Блок. устр. эл. разъема 57M7290

Наверх

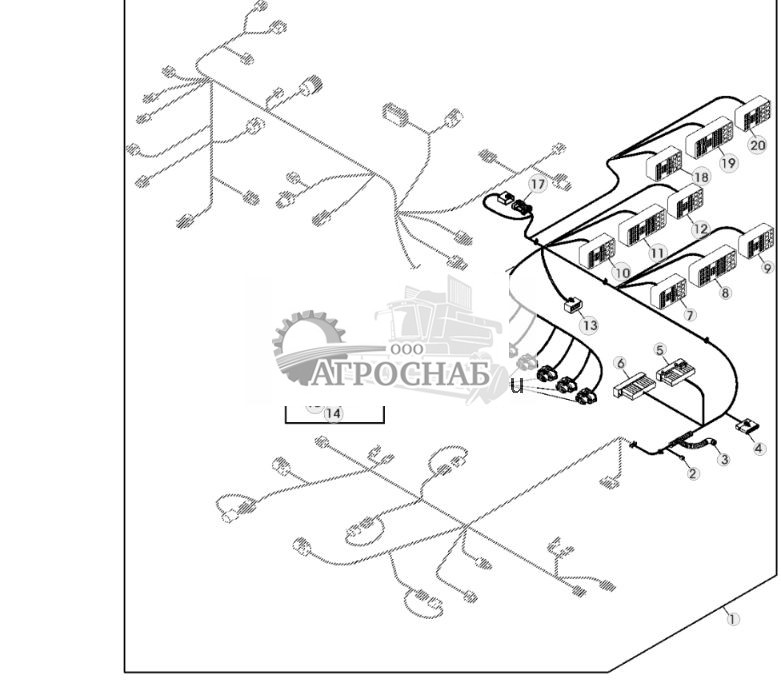

Chassis Wiring Harness Connectors (33) (NAV) - ST393885 ( Жгут проводов шасси разъемы (33) (СЧА) - ST393885 )

Chassis Wiring Harness Connectors (33) (NAV) - ST393885 177.jpg

1 - Жгут проводов шасси RE250960 Tractor Serial No.______-039999 Примечание:(SUB FOR RE211492)
1 - Жгут проводов шасси RE267863 Tractor Serial No.040000-______
2 - Корпус электр. разъема 57M7305 Примечание:Жгут проводов трансмиссии
2 - Блок. устр. эл. разъема 57M7307
3 - Корпус электр. разъема 57M8795 Примечание:Соединение кабины
4 - Корпус электр. разъема 57M7301 Примечание:HITCH SWITCH AND IMPLEMENT GROUND
4 - Блок. устр. эл. разъема 57M7308
5 - Корпус электр. разъема 57M8070 Примечание:Жгут проводов трансмиссии
5 - Блок. устр. эл. разъема 57M8943
5 - Уплотнен. электр. разъема 57M8076
6 - Корпус электр. разъема 57M8944 Примечание:Жгут проводов трансмиссии
6 - Блок. устр. эл. разъема 57M8943
7 - Корпус электр. разъема 57M8520 Примечание:HYDRAULIC CONTROLLER J1
7 - Колпачок электр. разъема 57M8528
8 - Корпус электр. разъема 57M8527 Примечание:HYDRAULIC CONTROLLER J2
8 - Колпачок электр. разъема 57M8529
9 - Корпус электр. разъема 57M8519 Примечание:HYDRAULIC CONTROLLER J3
9 - Колпачок электр. разъема 57M8528
10 - Корпус электр. разъема 57M8523 Примечание:ENGINE CONTROL UNIT J3 CONTROLLER
10 - Колпачок электр. разъема 57M8528
11 - Корпус электр. разъема 57M8527 Примечание:ENGINE CONTROL UNIT J2 CONTROLLER
11 - Колпачок электр. разъема 57M8529
12 - Корпус электр. разъема 57M8519 Примечание:ENGINE CONTROL UNIT J1 CONTROLLER
12 - Колпачок электр. разъема 57M8528
13 - Корпус электр. разъема 57M7262 Примечание:HITCH FOLLOWING
13 - Блок. устр. эл. разъема 57M8907
14 - Корпус электр. разъема 57M7262 Tractor Serial No.______-039999 Примечание:SELECTIVE CONTROL VALVES 2 & 3
14 - Блок. устр. эл. разъема 57M8907
15 - Корпус электр. разъема 57M7261 Tractor Serial No.______-039999 Примечание:HITCH AND SELECTIVE CONTROL VALVE 1
15 - Блок. устр. эл. разъема 57M7296
16 - Корпус электр. разъема 57M7803 Tractor Serial No.______-039999 Примечание:SELECTIVE CONTROL VALVES 4 & 5
16 - Блок. устр. эл. разъема 57M8907
17 - Корпус электр. разъема 57M7284 Tractor Serial No.______-039999 Примечание:HYS HARNESS
17 - Блок. устр. эл. разъема 57M7296
18 - Клемма электр. разъема 57M8284 Примечание:SSU J1 CONN
19 - Корпус электр. разъема 57M8526 Примечание:SSU J2 CONN
20 - Корпус электр. разъема 57M8521 Примечание:SSU J3 CONN
21 - Корпус электр. разъема 57M9498 Tractor Serial No.040000-______ Примечание:SCV 1, 2, 3, 4&5/AUX VALVE/HITCH VALVE
21 - Блок. устр. эл. разъема 57M9500
21 - Кожух 57M9499

Наверх

CHASSIS WIRING HARNESS CONNECTORS (13) (EV) - ST393886 ( ЭЛЕКТРОПРОВОДКА ШАССИ РАЗЪЕМЫ ЖГУТА ПРОВОДОВ (13) (ЭВ) - ST393886 )

CHASSIS WIRING HARNESS CONNECTORS (13) (EV) - ST393886 178.jpg

1 - Жгут проводов шасси RE250958 Примечание:(SUB FOR RE211490)
2 - Корпус электр. разъема 57M8552 Примечание:DELPHI TORQUE MOTOR
2 - Пробка пол. эл. разъема 57M8555
3 - Корпус электр. разъема 57M8924 Примечание:Приточный воздух EGR
3 - Блок. устр. эл. разъема 57M8633
4 - Корпус электр. разъема 57M8924 Примечание:Температура охлаждающей жидкости
4 - Блок. устр. эл. разъема 57M8633
5 - Корпус электр. разъема 57M7254 Примечание:Клапан увеличения скорости вращения вентилятора
5 - Блок. устр. эл. разъема 57M7289
6 - Корпус электр. разъема 57M7254 Примечание:Клапан уменьшения скорости вращения вентилятора
6 - Блок. устр. эл. разъема 57M7289
7 - Корпус электр. разъема 57M8924 Примечание:Датчик скорости вентилятора
7 - Блок. устр. эл. разъема 57M8633
8 - Корпус электр. разъема 57M8407 Примечание:Давление магистрали
8 - Блок. устр. эл. разъема 57M8417
9 - Узел электрич. разъема 57M8400 Примечание:Температура топлива
10 - Корпус электр. разъема 57M8924 Примечание:Датчик распределительного вала двигателя
10 - Блок. устр. эл. разъема 57M8633
11 - Корпус электр. разъема 57M8403 Примечание:PRESSURE CONTROL VALVE 1
12 - Корпус электр. разъема 57M8812 Примечание:Электромагнит эфирного запуска
13 - Вспом. электр. разъем R520439 Примечание:Топл. форс.
14 - Корпус электр. разъема 57M8924 Примечание:Воздушная смесь EGR
14 - Блок. устр. эл. разъема 57M8633
15 - Корпус электр. разъема 57M8625 Примечание:MAP SENSOR
15 - Блок. устр. эл. разъема 57M8624
16 - Корпус электр. разъема 57M8635 Примечание:Исполнительное устройство VGT Borg Warner
16 - Блок. устр. эл. разъема 57M8016
17 - Корпус электр. разъема 57M8542 Примечание:BORG WARNER SPEED SENSOR
18 - Корпус электр. разъема 57M8634 Примечание:RAYCOR FUEL FILTER CONTROL
18 - Блок. устр. эл. разъема 57M8013
19 - Корпус электр. разъема 57M8625 Примечание:Датчик давления топлива
19 - Блок. устр. эл. разъема 57M8624
20 - Корпус электр. разъема 57M7256 Примечание:Датчик наличия воды в топливе
20 - Блок. устр. эл. разъема 57M7289
21 - Корпус электр. разъема 57M8625 Примечание:Давление масла
21 - Блок. устр. эл. разъема 57M8624
22 - Корпус электр. разъема 57M8924 Примечание:Датчик коленчатого вала двигателя
22 - Блок. устр. эл. разъема 57M8633
23 - Корпус электр. разъема 57M8924 Примечание:Температура на входе компрессора
23 - Блок. устр. эл. разъема 57M8633
24 - Узел электрич. разъема R78053 Примечание:Реле засорения воздушного фильтра двигателя
25 - Корпус электр. разъема 57M8612 Примечание:Система рециркуляции выхлопных газов (EGR)
25 - Блок. устр. эл. разъема 57M8633

Наверх

Chassis Wiring Harness Connectors (23) (EV) - ST393887 ( Жгут проводов корпус разъема (23) (ЭВ) - ST393887 )

Chassis Wiring Harness Connectors (23) (EV) - ST393887 179.jpg

1 - Жгут проводов шасси RE250958 Примечание:SUB FOR RE211490
2 - Корпус электр. разъема 57M7293 Примечание:Муфта кондиционера
2 - Блок. устр. эл. разъема 57M7295
3 - Корпус электр. разъема 57M7262 Примечание:Передн. фары
3 - Блок. устр. эл. разъема 57M8908
4 - Корпус электр. разъема 57M7553 Примечание:FLOOD LIGHTS
5 - Корпус электр. разъема 57M8924 Примечание:Датчик оборотов промежуточного вала
5 - Блок. устр. эл. разъема 57M8633
6 - Корпус электр. разъема 57M7144 Примечание:Пер. нас. стекл.
7 - Корпус электр. разъема 57M7144 Примечание:Насос заднего стеклоомывателя
8 - Корпус электр. разъема 57M8924 Примечание:Датчик уровня топлива
8 - Блок. устр. эл. разъема 57M8633
9 - Скоба 57M9188
10 - Корпус электр. разъема 57M7255 Примечание:Скорость вращения главного колеса
10 - Блок. устр. эл. разъема 57M7290
11 - Корпус электр. разъема 57M7255 Примечание:Скорость вращения вспомогательного колеса
11 - Блок. устр. эл. разъема 57M7290
12 - Корпус электр. разъема 57M7254 Tractor Serial No.010000-______ Примечание:AIR TRAILER BRAKE
12 - Блок. устр. эл. разъема 57M7289 Tractor Serial No.010000-______
13 - Корпус электр. разъема 57M8924 Примечание:Соленоид блокировки дифференциала
13 - Блок. устр. эл. разъема 57M8633
14 - Корпус электр. разъема 57M8625 Примечание:SECONDARY BRAKE PRESS
14 - Блок. устр. эл. разъема 57M8624
15 - Корпус электр. разъема 57M8924 Примечание:SECONDARY BRAKE VALVE
15 - Блок. устр. эл. разъема 57M8633
16 - Корпус электр. разъема 57M8624 Примечание:Температура гидравл. масла
16 - Блок. устр. эл. разъема 57M8633
17 - Корпус электр. разъема 57M8924 Примечание:REAR PTO SOLENOID
17 - Блок. устр. эл. разъема 57M8633
18 - Корпус электр. разъема 57M8625 Примечание:HYDRAULIC OIL FILTER TEST
18 - Блок. устр. эл. разъема 57M8624
19 - Корпус электр. разъема 57M7255 Примечание:Радар
19 - Блок. устр. эл. разъема 57M7290
20 - Корпус электр. разъема 57M8924 Примечание:Датчик частоты вращения заднего PTO
20 - Блок. устр. эл. разъема 57M8633
21 - Корпус электр. разъема 57M7256
21 - Блок. устр. эл. разъема 57M7289
22 - Вспом. электр. разъем 57M9406 Примечание:Комплект для сращивания одноточечного заземления
22 - Блок. устр. эл. разъема 57M8326
22 - Вспом. электр. разъем 57M8611
23 - Корпус электр. разъема 57M7256 Примечание:AIR PRESSURE TRAILER BRAKE SWITCH
23 - Блок. устр. эл. разъема 57M7289
24 - Узел электрич. разъема RE12364 Примечание:Датчик положения сцепки
25 - Корпус электр. разъема 57M7255 Примечание:Датчик нагрузки на тягу
25 - Блок. устр. эл. разъема 57M7290

Наверх

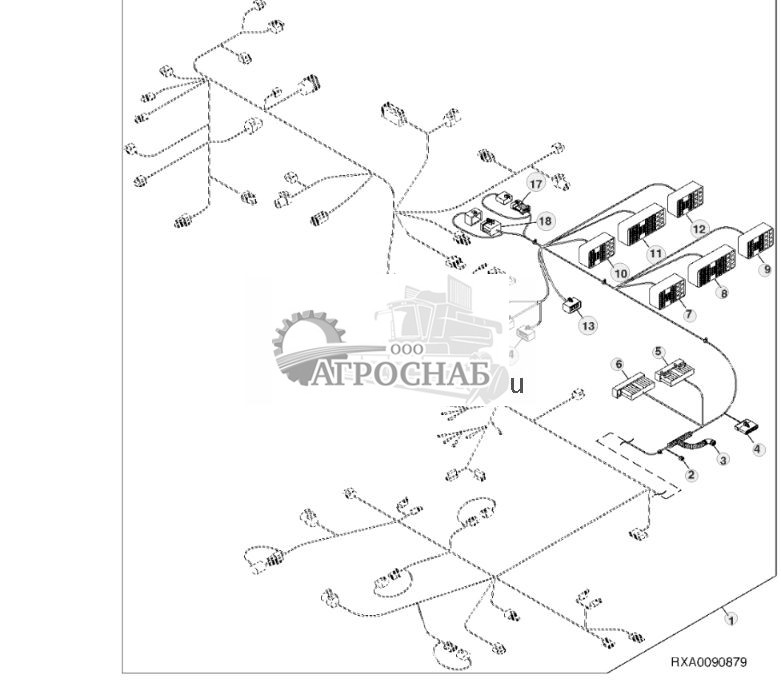

Chassis Wiring Harness Connectors (33) (EV) - ST393888 ( Жгут проводов шасси разъемы (33) (ЭВ) - ST393888 )

Chassis Wiring Harness Connectors (33) (EV) - ST393888 180.jpg

1 - Жгут проводов шасси RE250958 Примечание:(SUB FOR RE211490)
2 - Корпус электр. разъема 57M7305 Примечание:Жгут проводов трансмиссии
2 - Блок. устр. эл. разъема 57M7307
3 - Корпус электр. разъема 57M8795 Примечание:Соединение кабины
4 - Корпус электр. разъема 57M7301 Примечание:HITCH SWITCH AND IMPLEMENT GROUND
4 - Блок. устр. эл. разъема 57M7308
5 - Корпус электр. разъема 57M8070 Примечание:Жгут проводов трансмиссии
5 - Блок. устр. эл. разъема 57M8943
5 - Уплотнен. электр. разъема 57M8076
6 - Корпус электр. разъема 57M8944 Примечание:Жгут проводов трансмиссии
6 - Блок. устр. эл. разъема 57M8943
7 - Корпус электр. разъема 57M8520 Примечание:HYDRAULIC CONTROLLER J1
7 - Колпачок электр. разъема 57M8528
8 - Корпус электр. разъема 57M8527 Примечание:HYDRAULIC CONTROLLER J2
8 - Колпачок электр. разъема 57M8529
9 - Корпус электр. разъема 57M8519 Примечание:HYDRAULIC CONTROLLER J3
9 - Колпачок электр. разъема 57M8528
10 - Корпус электр. разъема 57M8523 Примечание:ENGINE CONTROL UNIT J3 CONTROLLER
10 - Колпачок электр. разъема 57M8528
11 - Корпус электр. разъема 57M8527 Примечание:ENGINE CONTROL UNIT J2 CONTROLLER
11 - Колпачок электр. разъема 57M8529
12 - Корпус электр. разъема 57M8519 Примечание:ENGINE CONTROL UNIT J1 CONTROLLER
12 - Колпачок электр. разъема 57M8528
13 - Корпус электр. разъема 57M7262 Примечание:HITCH FOLLOWING
13 - Блок. устр. эл. разъема 57M8907
14 - Корпус электр. разъема 57M7262 Примечание:SELECTIVE CONTROL VALVES 2 & 3
14 - Блок. устр. эл. разъема 57M8907
15 - Корпус электр. разъема 57M7261 Примечание:HITCH AND SELECTIVE CONTROL VALVE 1
15 - Блок. устр. эл. разъема 57M7296
16 - Корпус электр. разъема 57M7803 Примечание:SELECTIVE CONTROL VALVES 4 & 5
16 - Блок. устр. эл. разъема 57M8907
17 - Корпус электр. разъема 57M7284 Примечание:HYS HARNESS
17 - Блок. устр. эл. разъема 57M7290
18 - Корпус электр. разъема 57M8416 Примечание:AUTOTRAC HARNESS
18 - Блок. устр. эл. разъема 57M7469

Наверх

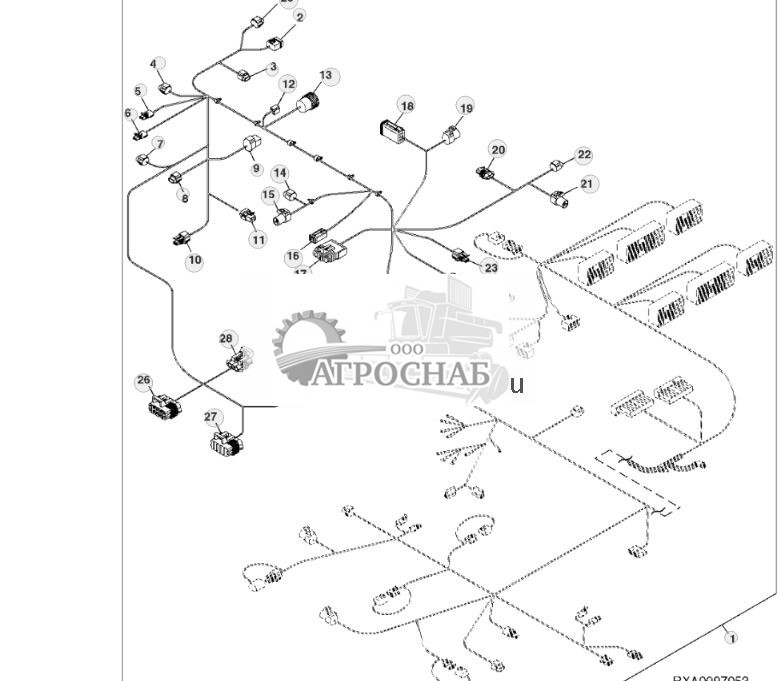

CHASSIS WIRING HARNESS CONNECTORS (13) (EV) (ILS) - ST393889 ( ЭЛЕКТРОПРОВОДКА ШАССИ РАЗЪЕМЫ ЖГУТА ПРОВОДОВ (13) (ЭВ) (ИЛС) - ST393889 )

CHASSIS WIRING HARNESS CONNECTORS (13) (EV) (ILS) - ST393889 181.jpg

1 - Жгут проводов шасси RE250959 Примечание:(SUB FOR RE211491)
2 - Корпус электр. разъема 57M8552 Примечание:DELPHI TORQUE MOTOR
2 - Пробка пол. эл. разъема 57M8555
3 - Корпус электр. разъема 57M8924 Примечание:Приточный воздух EGR
3 - Блок. устр. эл. разъема 57M8633
4 - Корпус электр. разъема 57M8924 Примечание:Температура охлаждающей жидкости
4 - Блок. устр. эл. разъема 57M8633
5 - Корпус электр. разъема 57M7254 Примечание:Клапан увеличения скорости вращения вентилятора
5 - Блок. устр. эл. разъема 57M7289
6 - Корпус электр. разъема 57M7254 Примечание:Клапан уменьшения скорости вращения вентилятора
6 - Блок. устр. эл. разъема 57M7289
7 - Корпус электр. разъема 57M8924 Примечание:Датчик скорости вентилятора
7 - Блок. устр. эл. разъема 57M8633
8 - Корпус электр. разъема 57M8407 Примечание:Давление магистрали
8 - Блок. устр. эл. разъема 57M8417
9 - Узел электрич. разъема 57M8400 Примечание:Температура топлива
10 - Корпус электр. разъема 57M8924 Примечание:Датчик распределительного вала двигателя
10 - Блок. устр. эл. разъема 57M8633
11 - Корпус электр. разъема 57M8403 Примечание:PRESSURE CONTROL VALVE 1
12 - Корпус электр. разъема 57M8812 Примечание:Электромагнит эфирного запуска
13 - Вспом. электр. разъем R520439 Примечание:Топл. форс.
14 - Корпус электр. разъема 57M8924 Примечание:Воздушная смесь EGR
14 - Блок. устр. эл. разъема 57M8633
15 - Корпус электр. разъема 57M8625 Примечание:MAP SENSOR
15 - Блок. устр. эл. разъема 57M8624
16 - Корпус электр. разъема 57M8635 Примечание:Исполнительное устройство VGT Borg Warner
16 - Блок. устр. эл. разъема 57M8016
17 - Корпус электр. разъема 57M8542 Примечание:BORG WARNER SPEED SENSOR
18 - Корпус электр. разъема 57M8634 Примечание:RAYCOR FUEL FILTER CONTROL
18 - Блок. устр. эл. разъема 57M8013
19 - Корпус электр. разъема 57M8625 Примечание:Датчик давления топлива
19 - Блок. устр. эл. разъема 57M8624
20 - Корпус электр. разъема 57M7256 Примечание:Датчик наличия воды в топливе
20 - Блок. устр. эл. разъема 57M7289
21 - Корпус электр. разъема 57M8625 Примечание:Давление масла
21 - Блок. устр. эл. разъема 57M8624
22 - Корпус электр. разъема 57M8924 Примечание:Датчик коленчатого вала двигателя
22 - Блок. устр. эл. разъема 57M8633
23 - Корпус электр. разъема 57M8924 Примечание:Температура на входе компрессора
23 - Блок. устр. эл. разъема 57M8633
24 - Узел электрич. разъема R78053 Примечание:Реле засорения воздушного фильтра двигателя
25 - Корпус электр. разъема 57M8612 Примечание:Система рециркуляции выхлопных газов (EGR)
25 - Блок. устр. эл. разъема 57M8633
26 - Узел электрич. разъема 57M8203 Примечание:FRONT HITCH JUMPER
26 - Блок. устр. эл. разъема 57M8907
27 - Корпус электр. разъема 57M7262 Примечание:ILS MANIFOLD
27 - Блок. устр. эл. разъема 57M8907
28 - Корпус электр. разъема 57M7255 Примечание:RIGHT SIDE CYLINDER POS
28 - Блок. устр. эл. разъема 57M7290
29 - Корпус электр. разъема 57M7255 Примечание:LEFT SIDE CYLINDER POS
29 - Блок. устр. эл. разъема 57M7290

Наверх

Chassis Wiring Harness Connectors (23) (EV) (ILS™) - ST393890 ( Жгут проводов корпус разъема (23) (ЭВ) (ИЛС?) - ST393890 )

Chassis Wiring Harness Connectors (23) (EV) (ILS™) - ST393890 182.jpg

1 - Жгут проводов шасси RE250959 Примечание:SUB FOR RE211491
2 - Корпус электр. разъема 57M7293 Примечание:Муфта кондиционера
2 - Блок. устр. эл. разъема 57M7295
3 - Корпус электр. разъема 57M7262 Примечание:Передн. фары
3 - Блок. устр. эл. разъема 57M8908
4 - Корпус электр. разъема 57M7553 Примечание:FLOOD LIGHTS
5 - Корпус электр. разъема 57M8924 Примечание:Датчик оборотов промежуточного вала
5 - Блок. устр. эл. разъема 57M8633
6 - Корпус электр. разъема 57M7144 Примечание:Пер. нас. стекл.
7 - Корпус электр. разъема 57M7144 Примечание:Насос заднего стеклоомывателя
8 - Корпус электр. разъема 57M8924 Примечание:Датчик уровня топлива
8 - Блок. устр. эл. разъема 57M8633
9 - Скоба 57M9188
10 - Корпус электр. разъема 57M7255 Примечание:Скорость вращения главного колеса
10 - Блок. устр. эл. разъема 57M7290
11 - Корпус электр. разъема 57M7255 Примечание:Скорость вращения вспомогательного колеса
11 - Блок. устр. эл. разъема 57M7290
12 - Корпус электр. разъема 57M7254 Tractor Serial No.010000-______ Примечание:AIR TRAILER BRAKE
12 - Блок. устр. эл. разъема 57M7289 Tractor Serial No.010000-______
13 - Корпус электр. разъема 57M8924 Примечание:Соленоид блокировки дифференциала
13 - Блок. устр. эл. разъема 57M8633
14 - Корпус электр. разъема 57M8924 Примечание:SECONDARY BRAKE PRESS
14 - Блок. устр. эл. разъема 57M8625
15 - Корпус электр. разъема 57M8924 Примечание:SECONDARY BRAKE VALVE
15 - Блок. устр. эл. разъема 57M8633
16 - Корпус электр. разъема 57M8624 Примечание:Температура гидравл. масла
16 - Блок. устр. эл. разъема 57M8633
17 - Корпус электр. разъема 57M8924 Примечание:REAR PTO SOLENOID
17 - Блок. устр. эл. разъема 57M8633
18 - Корпус электр. разъема 57M8924 Примечание:HYDRAULIC OIL FILTER RESISTANCE
18 - Блок. устр. эл. разъема 57M8925
19 - Корпус электр. разъема 57M7255 Примечание:Радар
19 - Блок. устр. эл. разъема 57M7290
20 - Корпус электр. разъема 57M8924 Примечание:Датчик частоты вращения заднего PTO
20 - Блок. устр. эл. разъема 57M8633
21 - Корпус электр. разъема 57M7256 Примечание:CLEAN OIL RESERVOIR SWITCH
21 - Блок. устр. эл. разъема 57M7289
22 - Вспом. электр. разъем 57M9406 Примечание:Комплект для сращивания одноточечного заземления
22 - Блок. устр. эл. разъема 57M8326
22 - Вспом. электр. разъем 57M8611
23 - Корпус электр. разъема 57M7256 Примечание:AIR PRESSURE TRAILER BRAKE SWITCH
23 - Блок. устр. эл. разъема 57M7289
24 - Узел электрич. разъема RE12364 Примечание:Датчик положения сцепки
25 - Корпус электр. разъема 57M7255 Примечание:Датчик нагрузки на тягу
25 - Блок. устр. эл. разъема 57M7290

Наверх

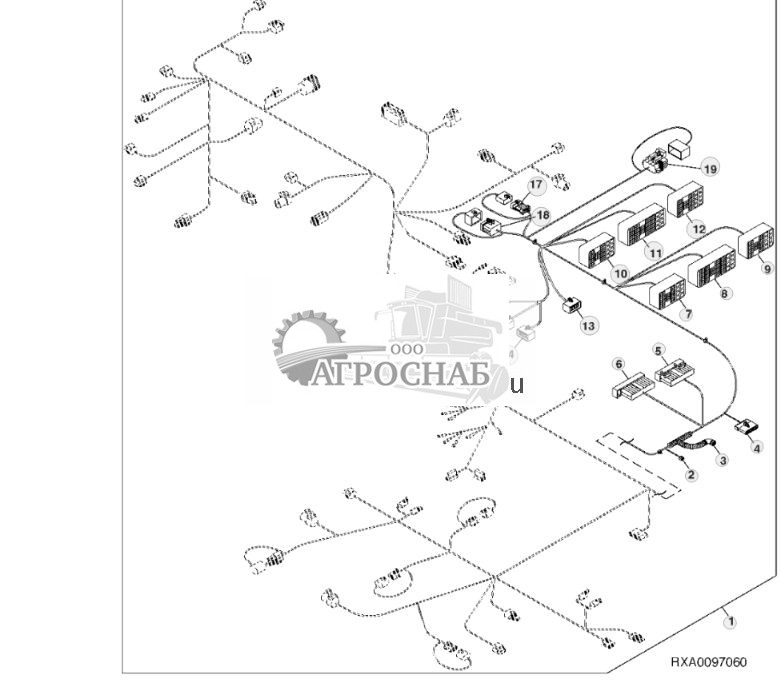

Chassis Wiring Harness Connectors (33) (Ev) (Ils) - ST393891 ( Жгут проводов шасси разъемы (33) (Эв) (ИЛС) - ST393891 )

Chassis Wiring Harness Connectors (33) (Ev) (Ils) - ST393891 183.jpg

1 - Жгут проводов шасси RE250959 Примечание:(SUB FOR RE211491)
2 - Корпус электр. разъема 57M7305 Примечание:Жгут проводов трансмиссии
2 - Блок. устр. эл. разъема 57M7307
3 - Корпус электр. разъема 57M8795 Примечание:Соединение кабины
4 - Корпус электр. разъема 57M7301 Примечание:HITCH SWITCH AND IMPLEMENT GROUND
4 - Блок. устр. эл. разъема 57M7308
5 - Корпус электр. разъема 57M8070 Примечание:Жгут проводов трансмиссии
5 - Блок. устр. эл. разъема 57M8943
5 - Уплотнен. электр. разъема 57M8076
6 - Корпус электр. разъема 57M8944 Примечание:Жгут проводов трансмиссии
6 - Блок. устр. эл. разъема 57M8943
7 - Корпус электр. разъема 57M8520 Примечание:HYDRAULIC CONTROLLER J1
7 - Колпачок электр. разъема 57M8528
8 - Корпус электр. разъема 57M8527 Примечание:HYDRAULIC CONTROLLER J2
8 - Колпачок электр. разъема 57M8529
9 - Корпус электр. разъема 57M8519 Примечание:HYDRAULIC CONTROLLER J3
9 - Колпачок электр. разъема 57M8528
10 - Корпус электр. разъема 57M8523 Примечание:ENGINE CONTROL UNIT J3 CONTROLLER
10 - Колпачок электр. разъема 57M8528
11 - Корпус электр. разъема 57M8527 Примечание:ENGINE CONTROL UNIT J2 CONTROLLER
11 - Колпачок электр. разъема 57M8529
12 - Корпус электр. разъема 57M8519 Примечание:ENGINE CONTROL UNIT J1 CONTROLLER
12 - Колпачок электр. разъема 57M8528
13 - Корпус электр. разъема 57M7262 Примечание:HITCH FOLLOWING
13 - Блок. устр. эл. разъема 57M8907
14 - Корпус электр. разъема 57M7262 Примечание:SELECTIVE CONTROL VALVES 2 & 3
14 - Блок. устр. эл. разъема 57M8907
15 - Корпус электр. разъема 57M7261 Примечание:HITCH AND SELECTIVE CONTROL VALVE 1
15 - Блок. устр. эл. разъема 57M7296
16 - Корпус электр. разъема 57M7803 Примечание:SELECTIVE CONTROL VALVES 4 & 5
16 - Блок. устр. эл. разъема 57M8907
17 - Корпус электр. разъема 57M7284 Примечание:HYS HARNESS
17 - Блок. устр. эл. разъема 57M7290
18 - Корпус электр. разъема 57M8416 Примечание:AUTOTRAC HARNESS
18 - Блок. устр. эл. разъема 57M7469
19 - Корпус электр. разъема 57M7261
19 - Блок. устр. эл. разъема 57M7290

Наверх

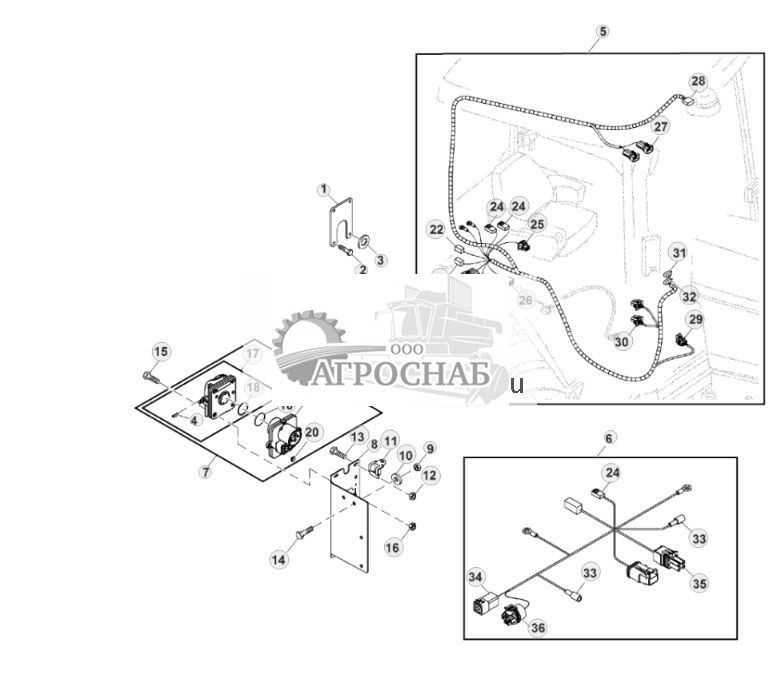

Жгут проводов, кабина, GreenStar™ - ST393892

1 - Пластина R130962 Количество:4
2 - Винт 37M7033 Количество:4
3 - Уплотнение R118309
4 - Пружинный шплинт 34H235 Примечание:3/32" X 1"
5 - Жгут проводов кабины RE216209
6 - Жгут проводов RE220740
7 - Узел электрич. разъема RE568839 Примечание:SUB FOR RE208786
8 - Кронштейн R241922
9 - Гайка 14M7274 Количество:4 Примечание:M10
10 - Шайба 24M7346 Количество:4 Примечание:11 X 20 X 2 mm
11 - Зажимная скоба L154171 Количество:4
12 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
13 - Винт 19M7783 Количество:2 Примечание:M10 X 16
14 - Винт с головкой 19M8600 Количество:2 Примечание:M10 X 50
15 - Винт 37M7122 Количество:4 Примечание:M6 X 12
16 - Стопорная гайка 14M7165 Количество:4 Примечание:M6
17 - Колпачок электр. разъема RE201032
18 - Уплотнительное кольцо R201046 Количество:2
19 - Модуль RE345856 Примечание:ORDER RE568839; SUB FOR RE201033
20 - Прижимная гайка R205342 Количество:2
21 - Узел электрич. разъема ....... Примечание:Разъем шины CAN агрегата в кабине
22 - Узел электрич. разъема 57M8015 Примечание:Разъем питания шины CAN агрегата
22 - Блок. устр. эл. разъема 57M8016
23 - Корпус электр. разъема 57M7263 Примечание:Разъем шины CAN трактора
23 - Блок. устр. эл. разъема 57M7291
24 - Вспом. электр. разъем 57M8829 Количество:3 Примечание:Предохранитель
25 - Узел электрич. разъема 57M7714 Примечание:Настройка SCV
25 - Блок. устр. эл. разъема 57M7719
26 - Узел электрич. разъема 57M7715 Примечание:Жгут проводов кабины
26 - Блок. устр. эл. разъема 57M7719
27 - Корпус электр. разъема 57M7263 Примечание:Контроллер GVC
27 - Блок. устр. эл. разъема 57M7291
28 - Узел электрич. разъема ....... Примечание:Приемник GPS
29 - Корпус электр. разъема 57M7260 Примечание:Оконечное устройство шины CAN агрегата
29 - Блок. устр. эл. разъема 57M7291
30 - Узел электрич. разъема 57M7714 Примечание:Тахометр угловой стойки
30 - Блок. устр. эл. разъема 57M7719
31 - Узел электрич. разъема 57M8203 Примечание:Компьютер картирования
31 - Блок. устр. эл. разъема 57M8907
32 - Корпус электр. разъема 57M7262 Примечание:Монитор GreenStar™
32 - Блок. устр. эл. разъема 57M8907
33 - Корпус электр. разъема 57M7293 Количество:2 Примечание:Жгут проводов кабины
33 - Блок. устр. эл. разъема 57M7295
34 - Узел электрич. разъема 57M8015 Примечание:Implement Data Connectors
34 - Блок. устр. эл. разъема 57M8016
35 - Корпус электр. разъема 57M8017 Примечание:Implement CAN Cab Connectors
35 - Блок. устр. эл. разъема 57M7619
36 - Узел электрич. разъема RE210023 Примечание:Implement CAN Data Connectors

Наверх

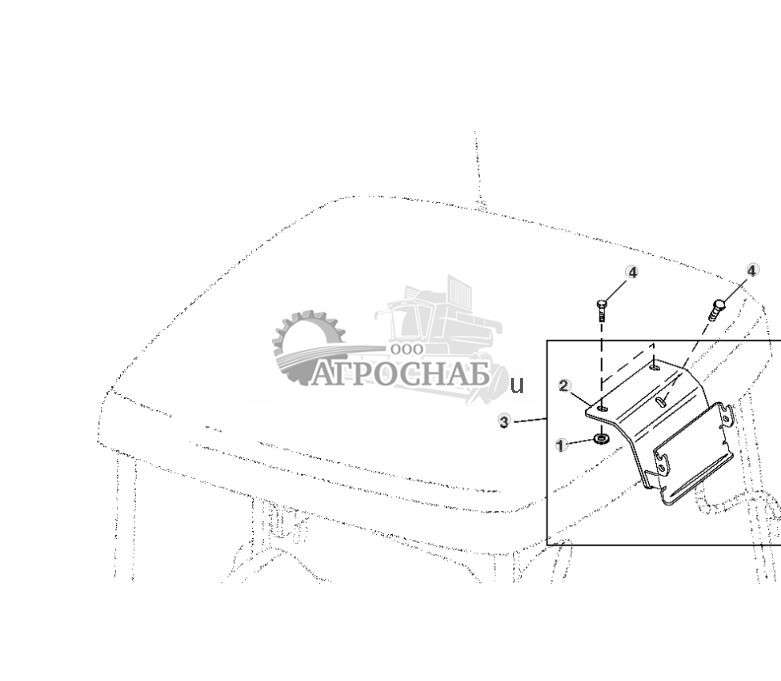

GreenStar™ Receiver Bracket Kit - ST393893 ( Обновление? приемник кронштейн комплект - ST393893 )

GreenStar™ Receiver Bracket Kit - ST393893 185.jpg

1 - Шайба B32209 Количество:3 Примечание:9 X 22.500 X 2 mm (0.354" X 0.886" X 0.079")
2 - Кронштейн RE221797
3 - Комп. д/установки в поле RE221798
4 - Винт A78491 Количество:3 Примечание:M8 X 37.740

Наверх

Двухлучевой радар - ST393894

1 - Радиолокационный датчик RE278980 Примечание:(NORTH AMERICAN VERSION) (SUB FOR RE218822 OR RE249206)
1 - Радиолокационный датчик RE278982 Примечание:(ЕВРОПЕЙСКОЕ ИСПОЛНЕНИЕ) (SUB FOR RE243242)
1 - Радиолокационный датчик RE278984 Примечание:(ВЕЛИКОБРИТАНИЯ) (SUB FOR RE218823)
1 - Радиолокационный датчик RE278986 Примечание:(АВСТРАЛИЯ) (SUB FOR RE243241)
2 - Кронштейн RE242134
3 - Винт 19M7979 Количество:4 Примечание:M8 X 55
4 - Изолятор RE240603 Количество:4
5 - Шайба 24M7101 Количество:4 Примечание:11 X 34 X 3 mm
6 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
7 - Жгут пров. радиолокатора RE252245 Примечание:(SUB FOR RE236014)
8 - Метка L65000
9 - Шайба 24M7242 Количество:2 Примечание:21.400 X 42 X 5 mm
10 - Винт с головкой 19M9132 Количество:2 Примечание:M20 X 50
11 - Комп. д/установки в поле AR245330
12 - Корпус электр. разъема 57M7262 Примечание:Радар
12 - Блок. устр. эл. разъема 57M8907
13 - Корпус электр. разъема 57M7257 Примечание:Шасси
13 - Блок. устр. эл. разъема 57M7290

Наверх

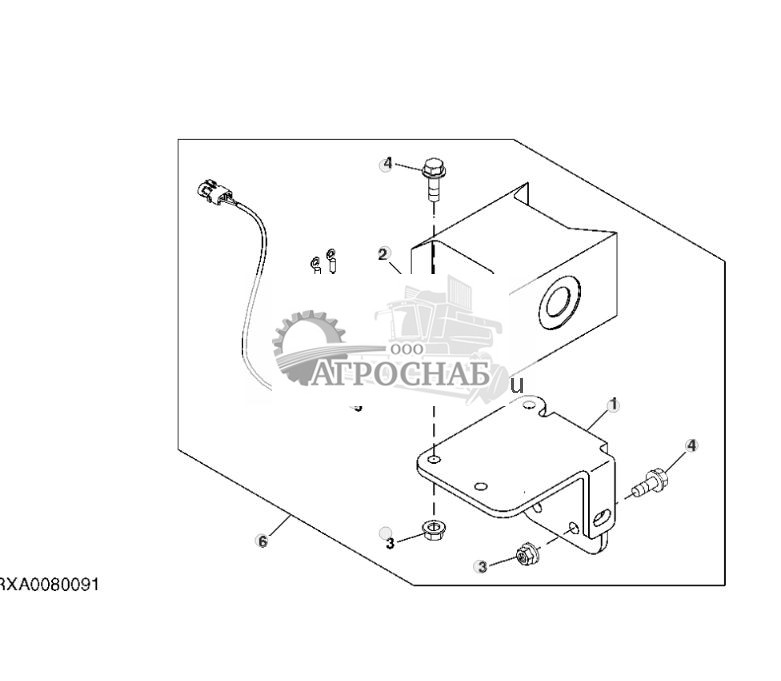

BACK-UP ALARM KIT - ST75585 ( РЕЗЕРВНЫЙ КОМПЛЕКТ СИГНАЛИЗАЦИИ - ST75585 )

1 - Кронштейн R237275
2 - Предупр. сигнал движения AT120461
3 - Фланцевая гайка 14M7298 Количество:5 Примечание:M8
4 - Винт 19M7865 Количество:5 Примечание:M8 X 16
5 - Жгут проводов шасси RE239241
6 - Комп. д/установки в поле RE224298

Наверх

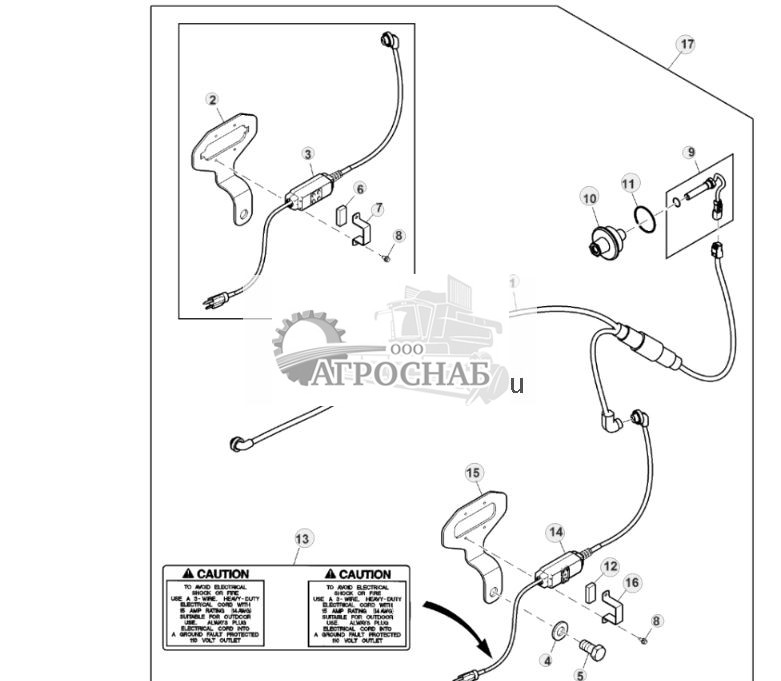

Cold Weather Start (For North American Version) - ST391997 ( Запуск в холодную погоду (для североамериканской версии) - ST391997 )

Cold Weather Start (For North American Version) - ST391997 188.jpg

1 - Жгут проводов RE198861
2 - Кронштейн R122776 Примечание:(Also Order R152283 for Canada, Mexico, American Samoa, Guam, Northern Mariana Islands, Puerto Rico and United States Minor Outlying Islands) ORDER RE573149, R551441, (2) R551439 AND (2) R551440
3 - Модуль RE153289 Примечание:(Also Order R152283 for Canada, Mexico, American Samoa, Guam, Northern Mariana Islands, Puerto Rico and United States Minor Outlying Islands) ORDER RE573149, R551441, (2) R551439 AND (2) R551440
4 - Шайба 24M7051 Примечание:21 X 37 X 3 mm
5 - Винт с головкой 19M7946 Примечание:M20 X 40
6 - Изолятор R117260 Количество:2 Примечание:USE WITH RE153289
7 - Хомут R117185 Количество:2 Примечание:USE WITH RE153289
8 - Винт 37M7089 Количество:4 Примечание:M6 X 12
9 - Обогреватель RE262598 Примечание:(TRANSMISSION) SUB FOR RE61760
10 - Заглушка R114108 Примечание:(Трансмиссионное)
11 - Уплотнительное кольцо H63262 Примечание:(TRANSMISSION) 56.820 X 2.616 mm (2.237" X 0.103")
12 - Изолятор R551440 Количество:2 Примечание:USE WITH RE573149
13 - Метка R152283
14 - Модуль RE573149 Примечание:(Also Order R152283 for Canada, Mexico, American Samoa, Guam, Northern Mariana Islands, Puerto Rico and United States Minor Outlying Islands)
15 - Кронштейн R551441
16 - Хомут R551439 Количество:2 Примечание:USE WITH RE573149
17 - Комплект нагревателя BRE10172 Примечание:SUB FOR RE198862

Наверх

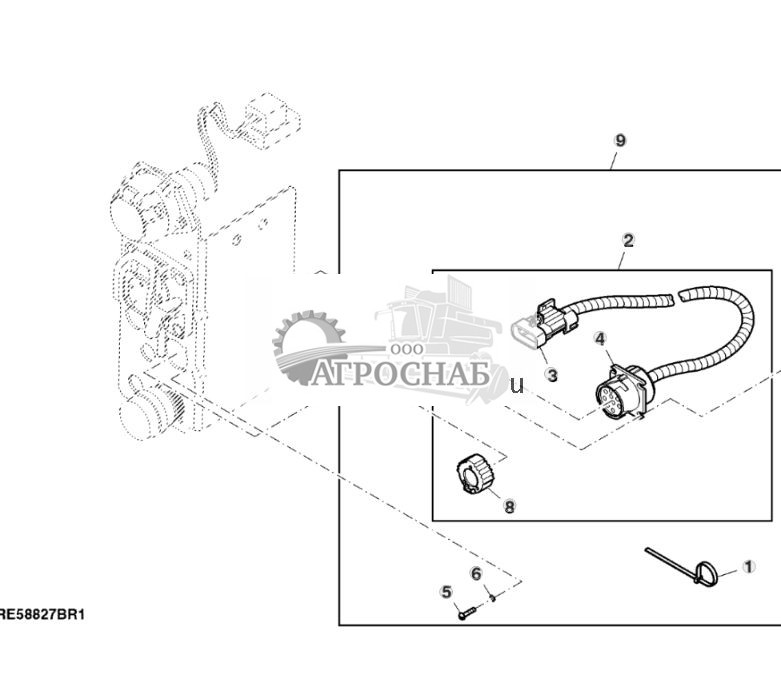

Узел электрического разъема, 9-контактный агрегата - ST75587

1 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
2 - Жгут проводов RE61404
3 - Корпус электр. разъема 57M7265 Примечание:ALSO ORDER (9) R78066 AND (9) R78063
3 - Блок. устр. эл. разъема 57M7281
4 - Клемма электр. разъема 57M7642
5 - Винт 21H1176 Количество:4 Примечание:0.112" X 1/2"
6 - Стопорная шайба 12H378 Количество:4 Примечание:0.112"
7 - Гайка 14H1000 Количество:4 Примечание:0.112"
8 - Клемма электр. разъема 57M7923
9 - Узел электрич. разъема RE58827

Наверх

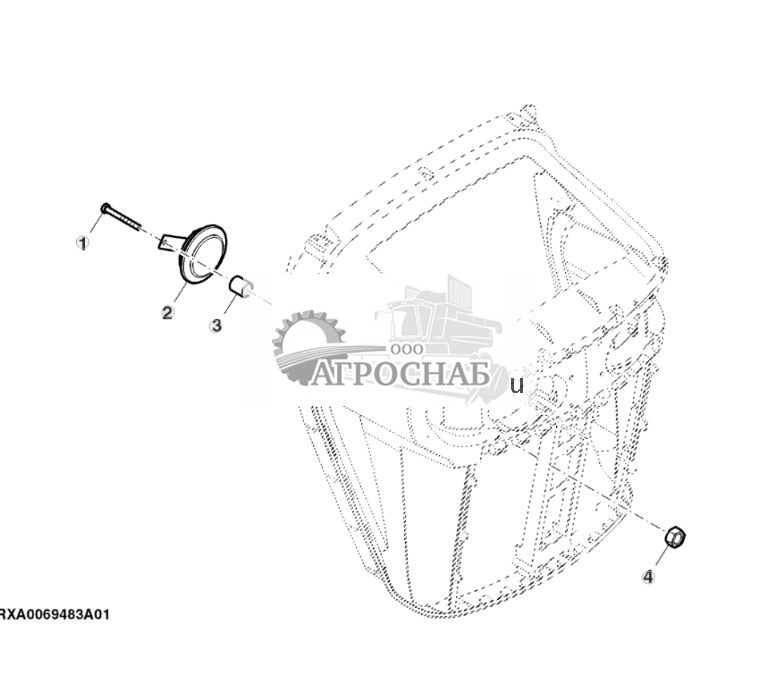

Horn - ST287901 ( Рог - ST287901 )

1 - Винт с головкой 19M7274 Примечание:M8 X 70
2 - Гудок AL203265 Примечание:SUB FOR AL114614
3 - Распорная втулка R54701
4 - Гайка 14M7273 Примечание:M8

Наверх

Управление сцепкой - ST393900

1 - Метка R171920
2 - Кожух L154458
3 - Кронштейн R234849 Примечание:(ЕВРОПЕЙСКОЕ ИСПОЛНЕНИЕ)
3 - Кронштейн RE230492
3 - Кронштейн R234849 Tractor Serial No.______-904999
3A - Кронштейн RE230492 Tractor Serial No.______-904999
3B - Кронштейн RE269334 Tractor Serial No.905000-______
4 - Винт 19M8242 Количество:2 Примечание:M12 X 16
5 - Пульт управления AL172871 Примечание:(SUB FOR AL170735)
6 - Втулка R178405 Примечание:(USE WITH AL170735)
7 - Стопорная гайка M136173 Количество:4 Примечание:(SUB FOR 14M7264, THIS APPLICATION)

Наверх

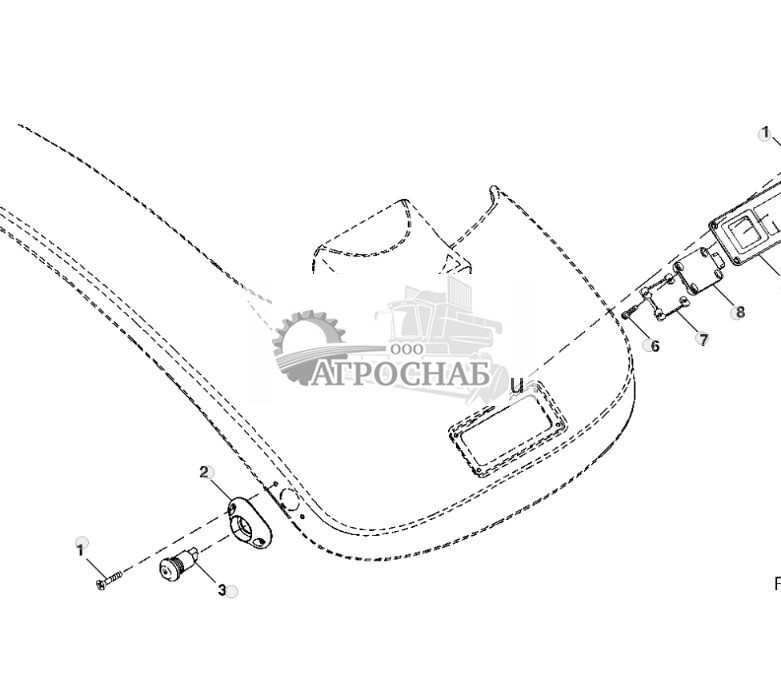

REMOTE SWITCHES (REAR HITCH) - ST393901 ( ДИСТАНЦИОННЫЕ ВЫКЛЮЧАТЕЛИ (ЗАДНЕЙ НАВЕСКИ) - ST393901 )

REMOTE SWITCHES (REAR HITCH) - ST393901 192.jpg

1 - Винт 19M8937 Количество:6 Примечание:M5 X 10
2 - Корпус R182031
3 - Переключатель AL112561
4 - Пластина R242230
5 - Метка R135481 Примечание:R
5 - Метка R135480 Примечание:Левый
6 - Винт 37M7181 Количество:4
7 - Втулка R178405 Примечание:(USE WITH AL170735)
8 - Пульт управления AL172871 Примечание:(SUB FOR AL170735)
9 - Кожух L154458

Наверх

HITCH CONTROL (EUROPEAN VERSION) - ST393902 ( ЗАМИНКА КОНТРОЛЯ (ЕВРОПЕЙСКАЯ ВЕРСИЯ) - ST393902 )

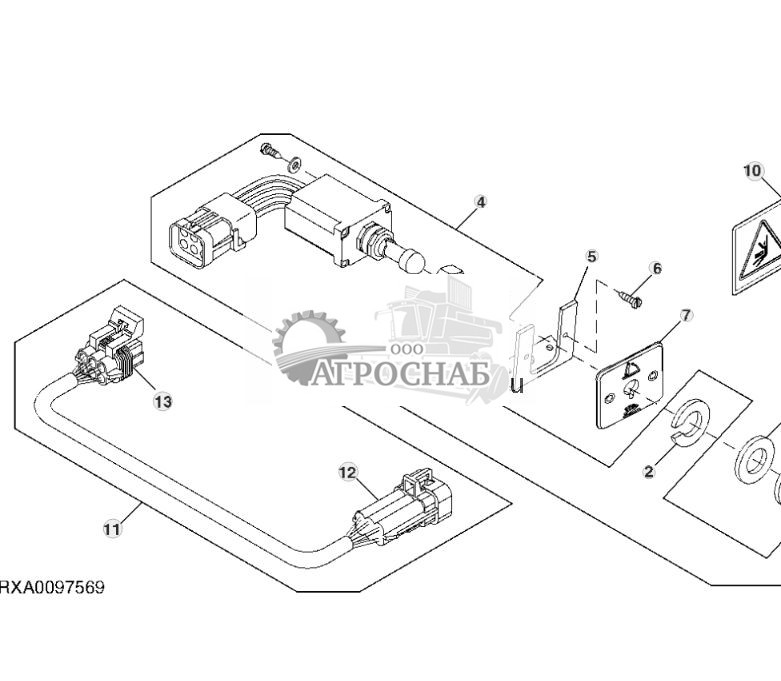

HITCH CONTROL (EUROPEAN VERSION) - ST393902 193.jpg

1 - Шайба R121234
2 - Шайба R121236
3 - Гайка R44097
4 - Тумблер/кулисный переключ. RE160903 Количество:2
5 - Пластина R126716 Количество:2
6 - Винт H132899 Количество:4
7 - Пластина R115675 Количество:2
8 - Шайба 24H1325 Количество:2 Примечание:15/32" X 59/64" X 0.065"
9 - Шайба 24M7044 Количество:2 Примечание:13 X 20 X 2 mm
10 - Метка R135481 Примечание:Левый
10 - Метка R135480 Примечание:R
11 - Жгут проводов шасси RE194104 Примечание:Левый
11 - Жгут проводов шасси RE200377 Примечание:R
12 - Корпус электр. разъема 57M7263
12 - Блок. устр. эл. разъема 57M7291
13 - Корпус электр. разъема 57M7260
13 - Блок. устр. эл. разъема 57M7291

Наверх

WIRING HARNESS (5TH SCV) - ST393903 ( ЖГУТ ПРОВОДОВ (5-Е ВСК) - ST393903 )

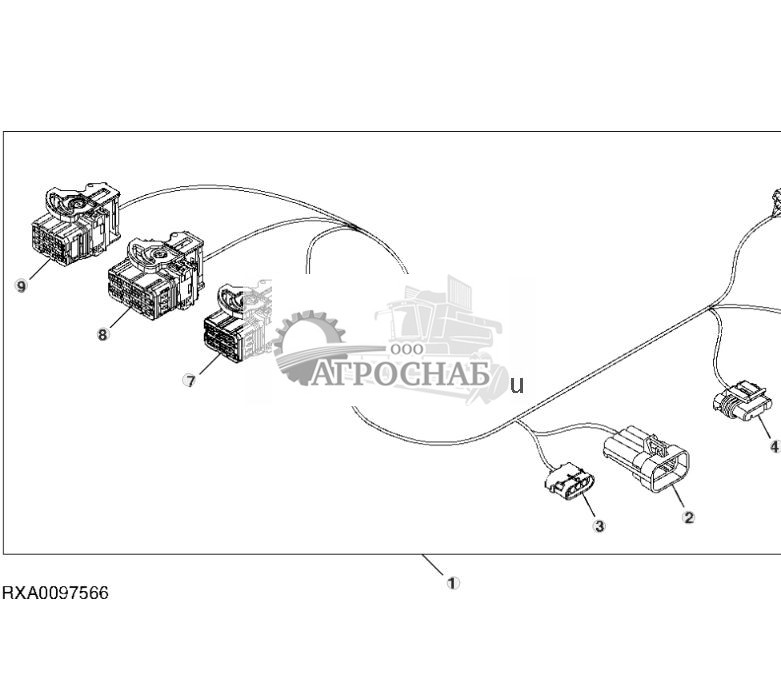

WIRING HARNESS (5TH SCV) - ST393903 194.jpg

1 - Жгут проводов шасси RE250961 Tractor Serial No.______-904999 Примечание:(SUB FOR RE211495)
1 - Жгут проводов RE268380 Tractor Serial No.905000-______
2 - Корпус электр. разъема 57M7282 Примечание:Соединение шасси
2 - Блок. устр. эл. разъема 57M7283
3 - Корпус электр. разъема 57M7264 Примечание:CHASSIS CONNECTION (FRONT HITCH)
3 - Блок. устр. эл. разъема 57M7283
4 - Корпус электр. разъема 57M8416 Примечание:AUX VALVES
4 - Блок. устр. эл. разъема 57M7469
5 - Корпус электр. разъема 57M7260 Примечание:Оконечное устройство шины CAN
5 - Блок. устр. эл. разъема 57M7291
6 - Корпус электр. разъема 57M7263 Примечание:Магистраль Can
6 - Блок. устр. эл. разъема 57M7291
7 - Корпус электр. разъема 57M8518 Примечание:HYS CONTROLLER J1
8 - Корпус электр. разъема 57M8526 Примечание:HYS CONTROLLER J2
9 - Корпус электр. разъема 57M8521 Примечание:HYS CONTROLLER J3

Наверх

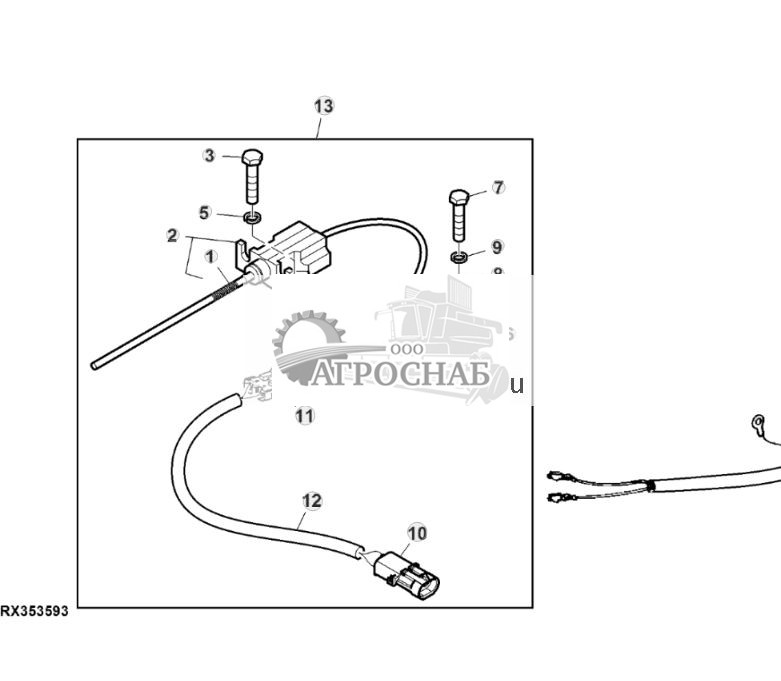

Датчик рабочего оборудования - ST393904

1 - Проволока R83562 Примечание:ORDER AA91311
2 - Переключатель AA91311 Примечание:SUB FOR RE49242
3 - Винт с головкой 19H1914 Количество:2 Примечание:1/4" X 1"
4 - Гайка 14H786 Количество:2 Примечание:1/4 дюйма
5 - Стопорная шайба 12H302 Количество:2 Примечание:1/4 дюйма
6 - Скоба TY22473 Примечание:2 13/16" ID
6 - Скоба TY22475 Примечание:4 1/16" ID
7 - Винт с головкой 19H1914 Количество:2 Примечание:1/4" X 1"
8 - Гайка 14H786 Количество:2 Примечание:1/4 дюйма
9 - Стопорная шайба 12H302 Количество:2 Примечание:1/4 дюйма
10 - Муфта R78053
11 - Клемма электр. разъема RE12363
12 - Жгут проводов RE21099
13 - Комплект переключателя RE21519 Примечание:(FI)
14 - Клемма электр. разъема RE12363
15 - Жгут проводов RE63376

Наверх

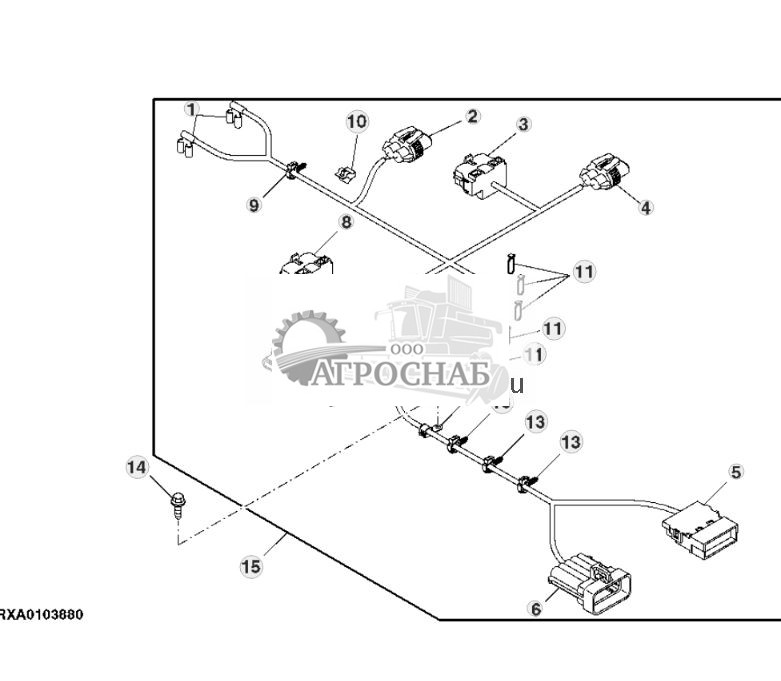

Жгут проводов, капот (для Северной Америки) - ST75592

1 - Узел электрич. разъема ....... Количество:2 Примечание:ГУДОК USE WITH (2) 57M9238_Pins
2 - Корпус электр. разъема 57M8839 Примечание:ПрожекторПрожектор USE WITH (2) 57M7299_Pins, (2) 57M9216_Seals
2 - Блок. устр. эл. разъема 57M8129
3 - Корпус электр. разъема 57M8934 Примечание:Правая фара дальнего / ближнего света USE WITH 57M8936_Pins, (2) 57M8935_Pins
4 - Корпус электр. разъема 57M8839 Примечание:Правый прожектор USE WITH (2) 57M7299_Pins, (2) 57M9216_Seals
4 - Блок. устр. эл. разъема 57M8129
5 - Корпус электр. разъема 57M7554 Примечание:Соединение шасси 1 USE WITH (3) 57M8341_Pins, 57M7518_Pins
6 - Корпус электр. разъема 57M7265 Примечание:Соединение шасси 2 USE WITH (6) 57M7252_Pins, 57M9215_Seals, (5) 57M7258_Seals
6 - Блок. устр. эл. разъема 57M8907
7 - Корпус электр. разъема 57M8839 Примечание:Левый прожектор USE WITH (2) 57M7299_Pins, (2) 57M9216_Seals
7 - Блок. устр. эл. разъема 57M8129
8 - Корпус электр. разъема 57M8934 Примечание:Левая фара дальнего / ближнего света USE WITH (2) 57M8935_Pins, 57M8936_Pins
9 - Зажимная скоба 57M8903
10 - Зажимная скоба 57M9237
11 - Зажимная скоба 57M9229 Количество:9
12 - Вспом. электр. разъем 57M8824
13 - Зажимная скоба 57M8902 Количество:3
14 - Винт 37M7092 Примечание:M8 X 16
15 - Жгут проводов шасси RE304404 Примечание:(SUB FOR RE250963)

Наверх

Wiring Harness, Hood (For Region II) - ST395291 ( Жгут проводов, капот (для региона II) - ST395291 )

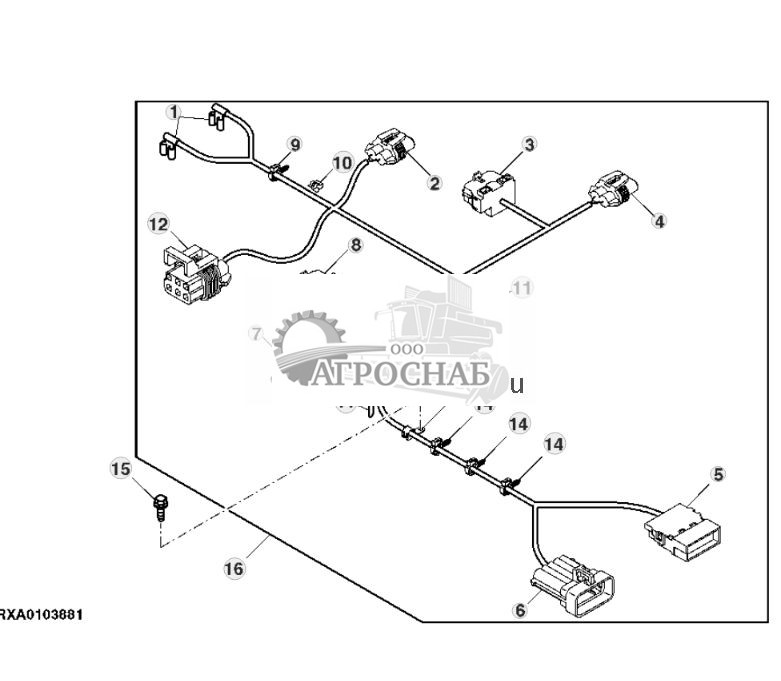

Wiring Harness, Hood (For Region II) - ST395291 197.jpg

1 - Узел электрич. разъема ....... Количество:2 Примечание:ГУДОК
2 - Корпус электр. разъема 57M8839 Примечание:SPOTLIGHT
2 - Блок. устр. эл. разъема 57M8129
3 - Корпус электр. разъема 57M8934 Примечание:RIGHT HI/LO BEAM LAMP
4 - Корпус электр. разъема 57M8839 Примечание:RIGHT FLOOD
4 - Блок. устр. эл. разъема 57M8129
5 - Корпус электр. разъема 57M7554 Примечание:Соединение шасси
6 - Корпус электр. разъема 57M7265 Примечание:Соединение шасси
6 - Блок. устр. эл. разъема 57M8907
7 - Корпус электр. разъема 57M8839 Примечание:LEFT FLOOD
7 - Блок. устр. эл. разъема 57M8129
8 - Корпус электр. разъема 57M8934 Примечание:LEFT HI/LO BEAM LAMP
9 - Зажимная скоба 57M8903
10 - Зажимная скоба 57M9237
11 - Зажимная скоба 57M9229 Количество:9
12 - Корпус электр. разъема 57M7260 Примечание:HEADLIGHT HARNESS
12 - Узел электрич. разъема 57M7291
13 - Вспом. электр. разъем 57M8824
14 - Зажимная скоба 57M8902 Количество:3
15 - Винт 37M7092 Примечание:M8 X 16
16 - Жгут проводов шасси RE261395 Примечание:NLA; ORDER RE306002
16 - Жгут проводов RE306002

Наверх

WIRING HARNESS (PUMP DRIVE) - ST393907 ( ЖГУТ ПРОВОДОВ (ПРИВОДА НАСОСА) - ST393907 )

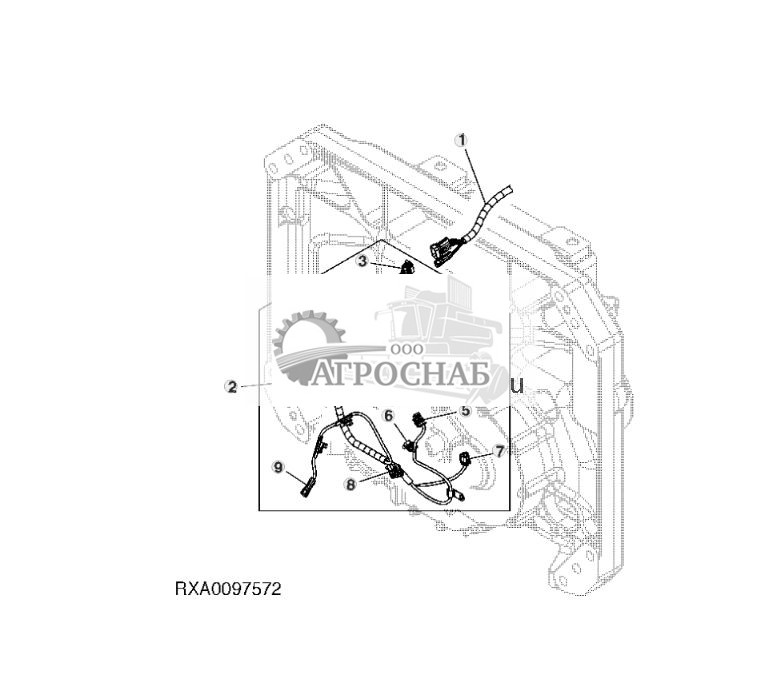

WIRING HARNESS (PUMP DRIVE) - ST393907 198.jpg

1 - Жгут проводов ....... Примечание:(Двигатель и шасси)
2 - Жгут проводов шасси RE222447
3 - Корпус электр. разъема 57M7262 Примечание:TRACKS CHASSIS
3 - Блок. устр. эл. разъема 57M8907
4 - Корпус электр. разъема 57M7254 Примечание:TRACKS CHASSIS
4 - Блок. устр. эл. разъема 57M7289
5 - Корпус электр. разъема 57M7255 Примечание:SECONDARY WHEEL SPD
5 - Блок. устр. эл. разъема 57M7290
6 - Корпус электр. разъема 57M7255 Примечание:PRIMARY WHEEL SPD
6 - Блок. устр. эл. разъема 57M7290
7 - Корпус электр. разъема 57M8924 Примечание:PTO SPEED
7 - Блок. устр. эл. разъема 57M8633
8 - Узел электрич. разъема 57M7839 Примечание:STEERING PUMP ACTUATOR
8 - Блок. устр. эл. разъема 57M7469
9 - Корпус электр. разъема 57M7256 Примечание:STEERING CHARGE PRESS
9 - Блок. устр. эл. разъема 57M7289

Наверх
