Содержимое: Каталог Запчастей John Deere :7930 Tractor (Russian Edition)(Russian) - PC11511 71 Селективный распределительный клапан 7930 Russian Version

Комплект заглушек селективного распределительного клапана - ST319937

Электрогидравлический клапан управления с разъединяющими муфтами рычагом сброса высокого давления, задний, навесное оборудование - ST747079

Навесное оборудование, клапан управления цилиндром с разъединяющими муфтами рычагом сброса высокого давления, 4-й, задний - ST775716

Навесное оборудование, клапан управления цилиндром с разъединяющими муфтами рычагом сброса высокого давления, 3-й, задний - ST780716

Селективный распределительный клапан, серии 300, механический, задний - ST319940

Распорка блока клапанов - ST319943

Торцевые крышки - ST738501

Линии селективного распределительного клапана - ST712516

Срывная муфта и пылезащитное уплотнение, 4 SCV - ST712316

Расширительный бачок SCV (европейское исполнение) - ST319948

Вспомогательный гидравлический разъем - ST712310

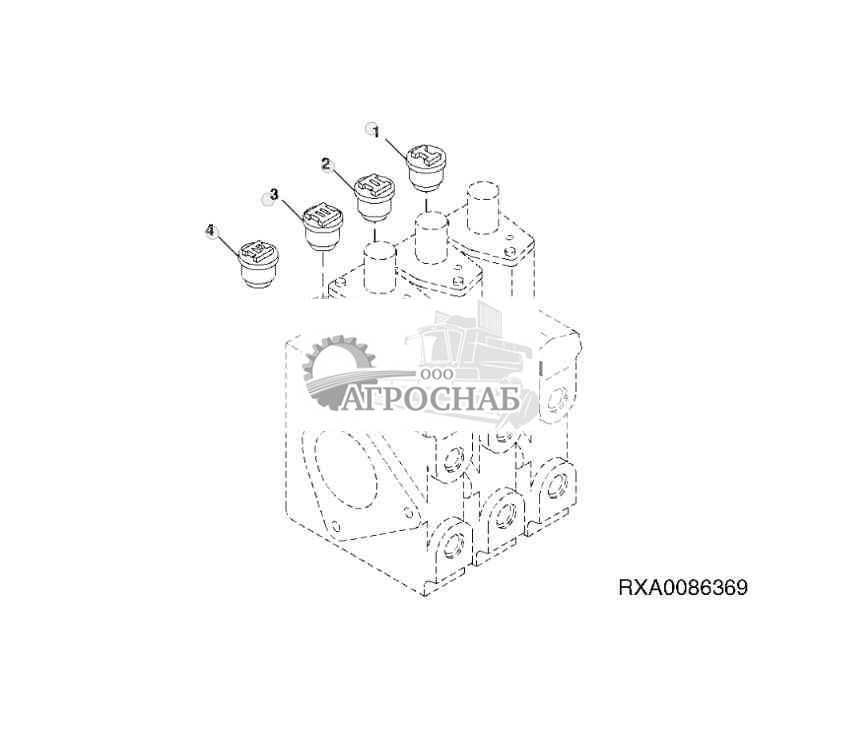

Комплект заглушек селективного распределительного клапана - ST319937


Комплект заглушек селективного распределительного клапана


1 - Заглушка L102154 Примечание:1st SCV
2 - Заглушка L102155 Примечание:2nd SCV
3 - Заглушка L102156 Примечание:3rd SCV
4 - Заглушка L102157 Примечание:4th SCV

Наверх

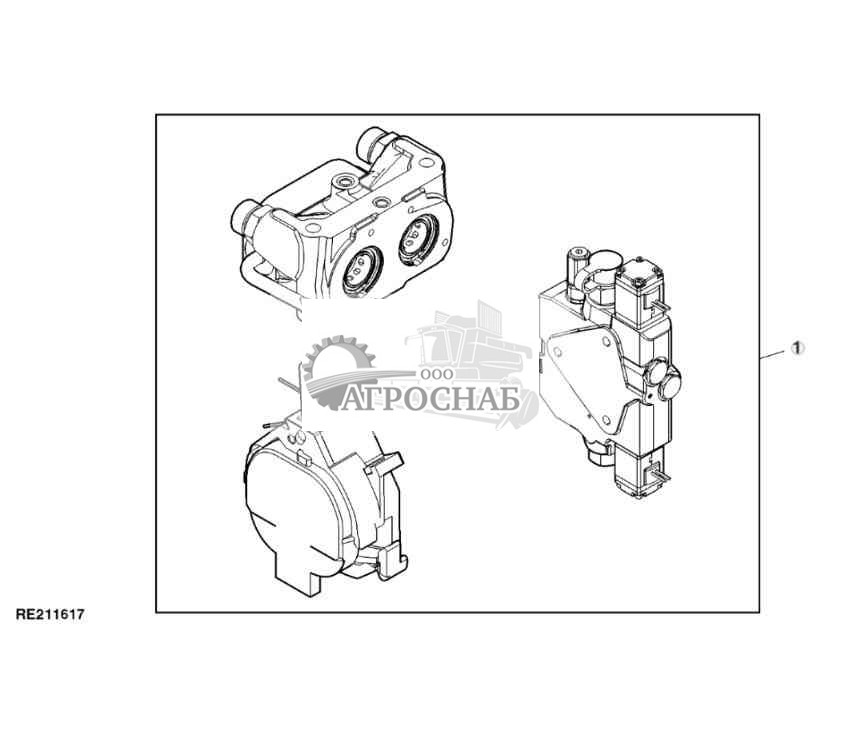

Электрогидравлический клапан управления с разъединяющими муфтами рычагом сброса высокого давления, задний, навесное оборудование - ST747079


Электрогидравлический клапан управления с разъединяющими муфтами рычагом сброса высокого давления, задний, навесное оборудование


1 - Селект. контрольный клап. RE211617

Наверх

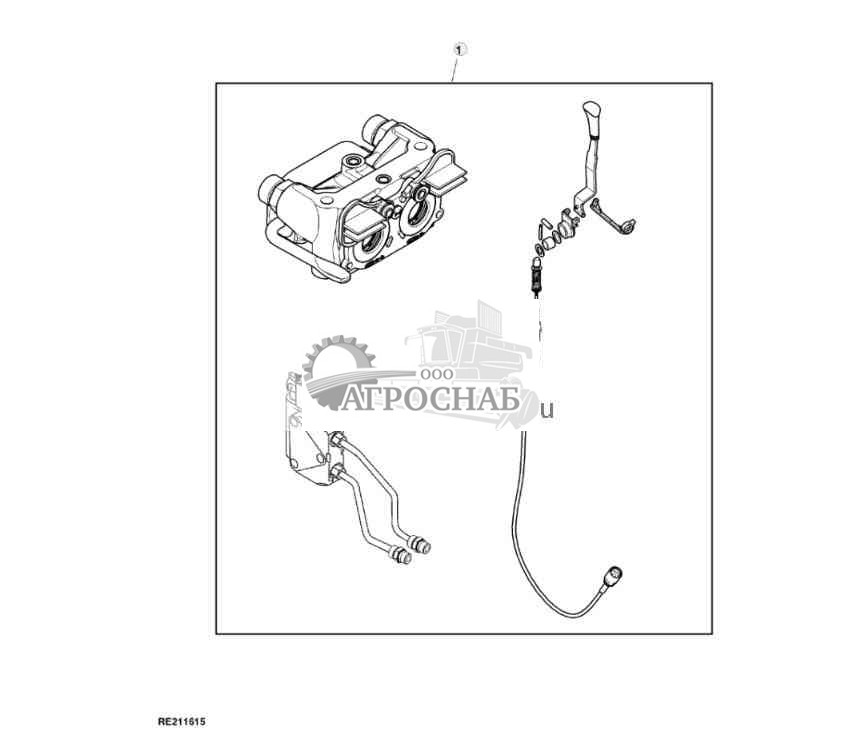

Навесное оборудование, клапан управления цилиндром с разъединяющими муфтами рычагом сброса высокого давления, 4-й, задний - ST775716


Навесное оборудование, клапан управления цилиндром с разъединяющими муфтами рычагом сброса высокого давления, 4-й, задний


1 - Селект. контрольный клап. RE211615

Наверх

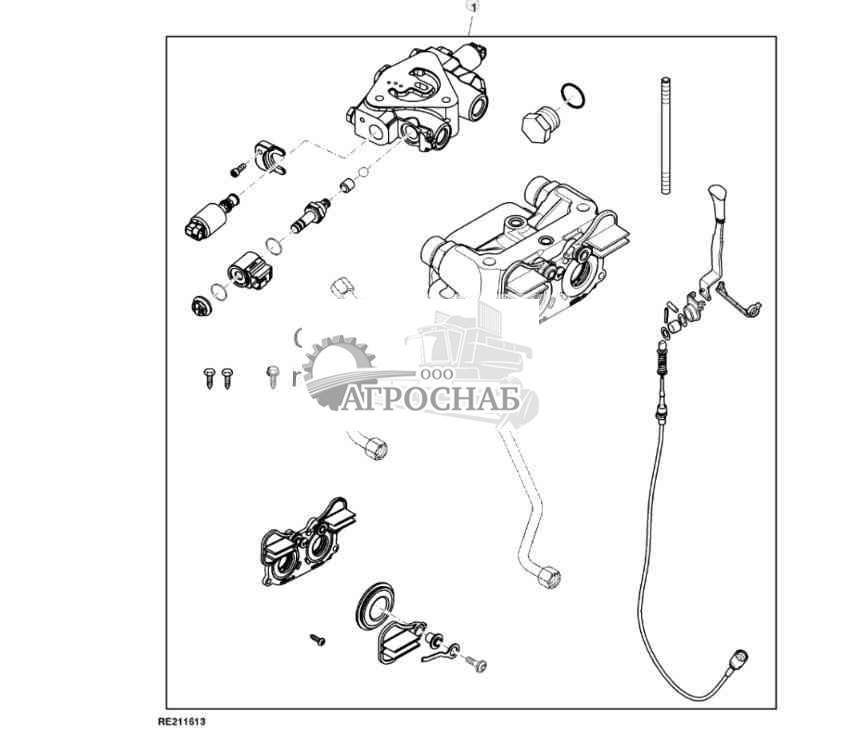

Навесное оборудование, клапан управления цилиндром с разъединяющими муфтами рычагом сброса высокого давления, 3-й, задний - ST780716


Навесное оборудование, клапан управления цилиндром с разъединяющими муфтами рычагом сброса высокого давления, 3-й, задний


1 - Селект. контрольный клап. RE211613

Наверх

Селективный распределительный клапан, серии 300, механический, задний - ST319940


Селективный распределительный клапан, серии 300, механический, задний


1 - Блок клапана RE239127
2 - Уплотнительное кольцо E69117 Количество:2
3 - Уплотнительное кольцо R28782
4 - Уплотнительное кольцо R26976
5 - Фланец AL118383
6 - Дисковое орудие R95493
7 - Пружина сжатия R111238 Количество:2
8 - Винт 19M7768 Количество:2 Примечание:M6 X 16
9 - Заглушка фитинга R111242
10 - Ручка R95491
11 - Штифт с канавкой R250305
12 - Винт 19M8706 Количество:3 Примечание:M6 X 75
13 - Тарельчатый клапан R111288 Количество:2
14 - Уплотнительное кольцо R95494
15 - Ручка R95490
16 - Кольцо R111308 Количество:2
17 - Заглушка R113228
18 - Пружинный шплинт 34H184 Примечание:1/8" X 1-1/8"
19 - Уплотнительное кольцо R241161
20 - Заглушка фитинга RE49624 Количество:2
21 - Уплотнительное кольцо R26375 Количество:2
22 - Уплотнительное кольцо R111524
23 - Защитное кольцо R113225
24 - Сальник R126667
25 - Защитное кольцо R113223
26 - Уплотнительное кольцо R113229
27 - Уплотнительное кольцо R26906
28 - Уплотнительное кольцо U17409
29 - Стопорная шайба R118192 Количество:3
30 - Прокладка R118092
31 - Уплотнительное кольцо R113224
32 - Уплотнительное кольцо R113226
33 - Защитное кольцо R113218
34 - Защитное кольцо R111504
35 - Уплотнительное кольцо R117942
36 - Уплотнительное кольцо R111527
37 - Ремонтный комплект RE246313
38 - Комплект пульта управл. RE239125
39 - Ремонтный комплект RE239124
40 - Ремонтный комплект RE67001
41 - Стопор RE63381
.. - Консистентная смазка R117738 Примечание:.27 KG (1.5 OZ)

Наверх

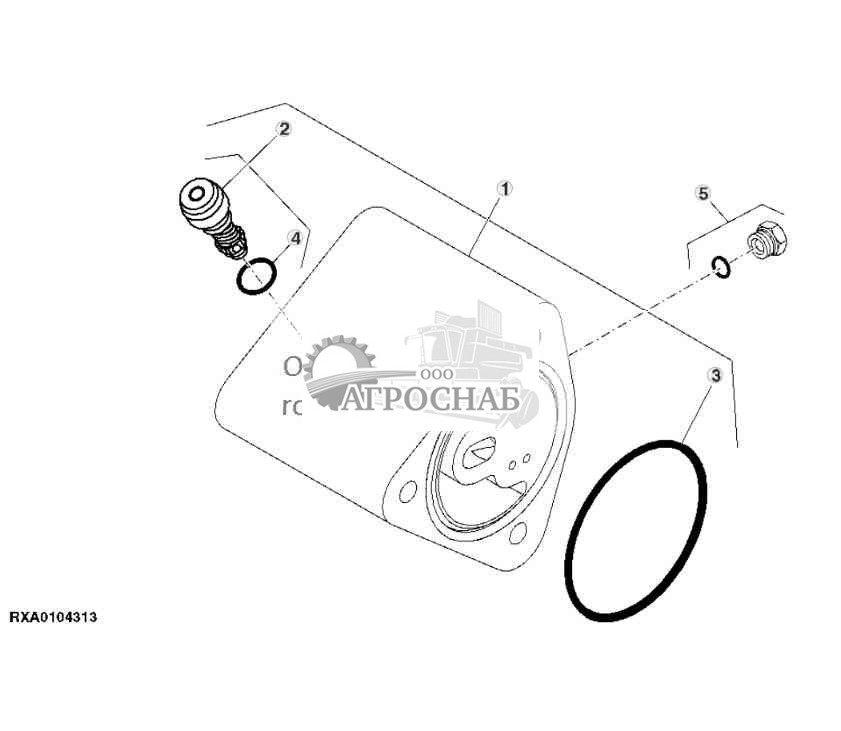

Распорка блока клапанов - ST319943


Распорка блока клапанов


1 - Блок клапана RE254024
2 - Фитинг сброса давления RE229062
3 - Уплотнительное кольцо R95494
4 - Уплотнительное кольцо R117677
5 - Пробка сливного отверстия 15M7078

Наверх

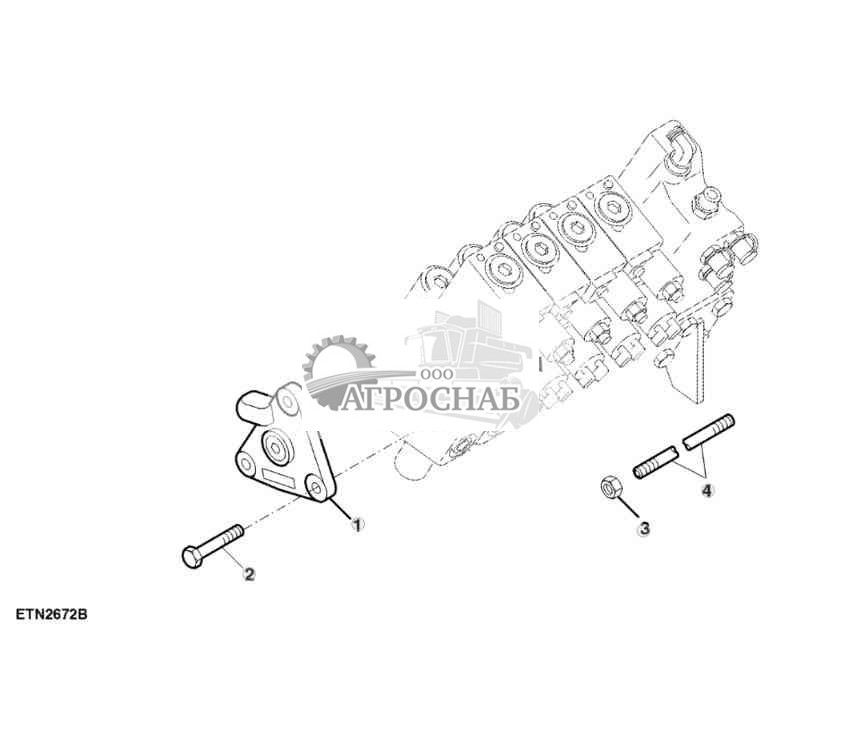

Торцевые крышки - ST738501


Торцевые крышки


1 - Блок клапана RE210008 Примечание:1ST SCV
2 - Винт с головкой 19M8776 Количество:3 Примечание:M10 X 70
3 - Гайка 14M7491 Количество:3 Примечание:M10
4 - Стержень R129153 Количество:3 Примечание:349 mm
4 - Стержень R111216 Количество:3

Наверх

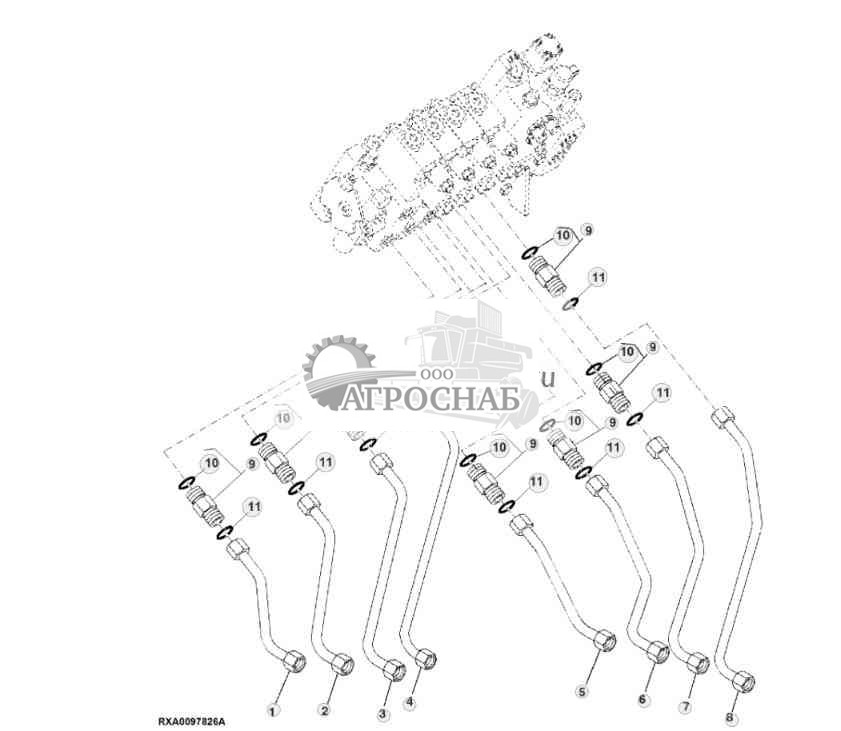

Линии селективного распределительного клапана - ST712516


Линии селективного распределительного клапана


1 - Маслопровод RE201700 Примечание:(4-й SCV) (От нижнего SCV к муфте SCV)
2 - Маслопровод RE201698 Примечание:(3-й SCV) (От нижнего SCV к муфте SCV)
3 - Маслопровод RE201696 Примечание:(2-й SCV) (От нижнего SCV к муфте SCV)
4 - Маслопровод RE201694 Примечание:(1-й SCV) (От нижнего SCV к муфте SCV)
5 - Маслопровод RE201699 Примечание:(4-й SCV) (От верхнего SCV к муфте SCV)
6 - Маслопровод RE201697 Примечание:(3-й SCV) (От верхнего SCV к муфте SCV)
7 - Маслопровод RE201695 Примечание:(2-й SCV) (От верхнего SCV к муфте SCV)
8 - Маслопровод RE201693 Примечание:(1-й SCV) (От верхнего SCV к муфте SCV)
9 - Фитинг переходника 38H5004 Количество:8
10 - Уплотнительное кольцо 51M7045 Количество:8 Примечание:19.300 X 2.200 mm
11 - Уплотнительное кольцо T77932 Количество:8

Наверх

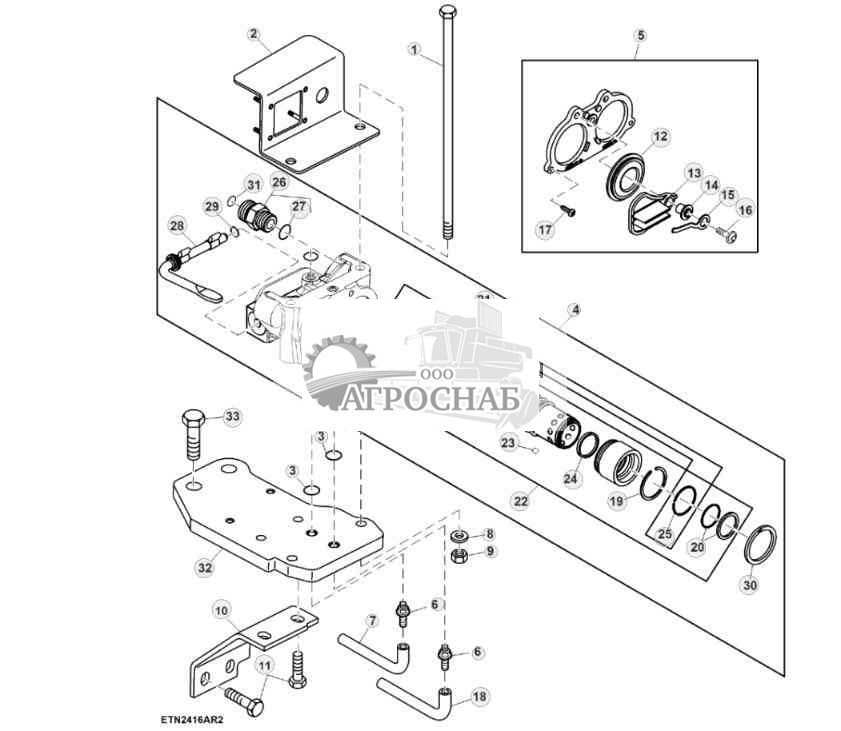

Срывная муфта и пылезащитное уплотнение, 4 SCV - ST712316


Срывная муфта и пылезащитное уплотнение, 4 SCV


1 - Винт с головкой 19M8417 Количество:2 Примечание:M10 X 330
2 - Кронштейн RE211771
3 - Уплотнительное кольцо A3917R
4 - Срывная муфта RE211863
5 - Крышка RE211793
6 - Фитинг R65785 Количество:2
7 - Шланг без конц. арматуры ....... Примечание:MF TY22551
8 - Шайба 24M7040 Количество:2 Примечание:11 X 20 X 2 mm
9 - Гайка 14M7274 Количество:2 Примечание:M10
10 - Элемент жесткости R240099
11 - Винт с головкой 19M8017 Количество:4 Примечание:M12 X 20
12 - Сальник R209748 Количество:2
13 - Крышка клапана R209409 Количество:2
14 - Втулка R124009 Количество:2
15 - Пружина R124008 Количество:2
16 - Винт 19M8875 Количество:2 Примечание:M6 X 25
17 - Винт 21M7500 Количество:2 Примечание:M6 X 12
18 - Шланг без конц. арматуры ....... Примечание:MF R80623
19 - Пружинное кольцо ....... Количество:2
20 - Сальник RE186599 Количество:2
21 - Сальник RE186600 Количество:2
22 - Срывная муфта RE577560 Количество:2 Примечание:SUB FOR RE256693
23 - Шар R107859 Количество: 10
24 - Уплотнительное кольцо R222761 Количество:2
25 - Пружинное кольцо R257100 Количество:2
26 - Фитинг переходника 38H5004 Количество:2
27 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
28 - Рычаг RE233923
29 - Кольцо R207188
30 - Пружинное кольцо R186598 Количество:2
31 - Уплотнительное кольцо T77932 Количество:2
32 - Кронштейн R202154
33 - Винт с головкой 19M7488 Количество:2 Примечание:M16 X 40

Наверх

Расширительный бачок SCV (европейское исполнение) - ST319948


Расширительный бачок SCV (европейское исполнение)


1 - Стопор L101446
2 - Шланг ....... Примечание:(MAKE FROM TY22559)
3 - Винт с головкой 19M7302 Количество:2 Примечание:M6 X 8
4 - Гидравлический резервуар L100937
5 - Крышка L101404
6 - Шланг ....... Примечание:(209MM), MAKE FROM TY22551
7 - Фитинг R65785 Количество:3
8 - Зажимная скоба R310225 Примечание:SUB FOR R56101 APPL

Наверх

Вспомогательный гидравлический разъем - ST712310


Вспомогательный гидравлический разъем


1 - Срывная муфта RE206382 Количество:6 Примечание:(A)
1 - Срывная муфта RE206382 Количество:8 Примечание:(3 SCV)
2 - Шланг ....... Примечание:MFTY22559
3 - Тройник N154080
4 - Шланг ....... Примечание:MFTY22559
5 - Колпачок L154628
6 - Скоба R213663 Количество:8
7 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
8 - Кронштейн R269330
9 - Заглушка R219523 Количество:8
10 - Винт с головкой 19M8017 Примечание:M12 X 20

Наверх
