Содержимое: Каталог Запчастей John Deere :6830 Tractor (Engine 6068HL281,6068HL283) (Europe Edition) - PC4558 71 Гидравлические насосы и ось балансира
ПРИВОД ГИДРАВЛИЧЕСКОГО НАСОСА (2835 КУБ. СМ) - ST67093
МАСЛОПРОВОДЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (2835 КУБ. СМ) - ST67094
ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА (2835 КУБ. СМ) - ST67095
ГИДРОНАСОС (28 КУБ. СМ) С ВСАСЫВАЮЩИМ И НАПОРНЫМ ШЛАНГАМИ - ST67096
Гидравлический насос 28 см?, масляные трубопроводы фитинги - ST746994
Набор средств для модернизации, гидравлический насос, от 28 см? до 35 см?, с гидравлической системой PC - ST931497
ГИДРОНАСОС (35 КУБ. СМ) С ВСАСЫВАЮЩИМ И НАПОРНЫМ ШЛАНГАМИ - ST67097
ПИТАЮЩИЙ НАСОС (ДЛЯ ГИДРАВЛИЧЕСКОГО НАСОСА 45 КУБ. СМ) - ST67098
ПИТАЮЩИЙ НАСОС, СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (ГИДРОНАСОС 45 КУБ. СМ) - ST67099

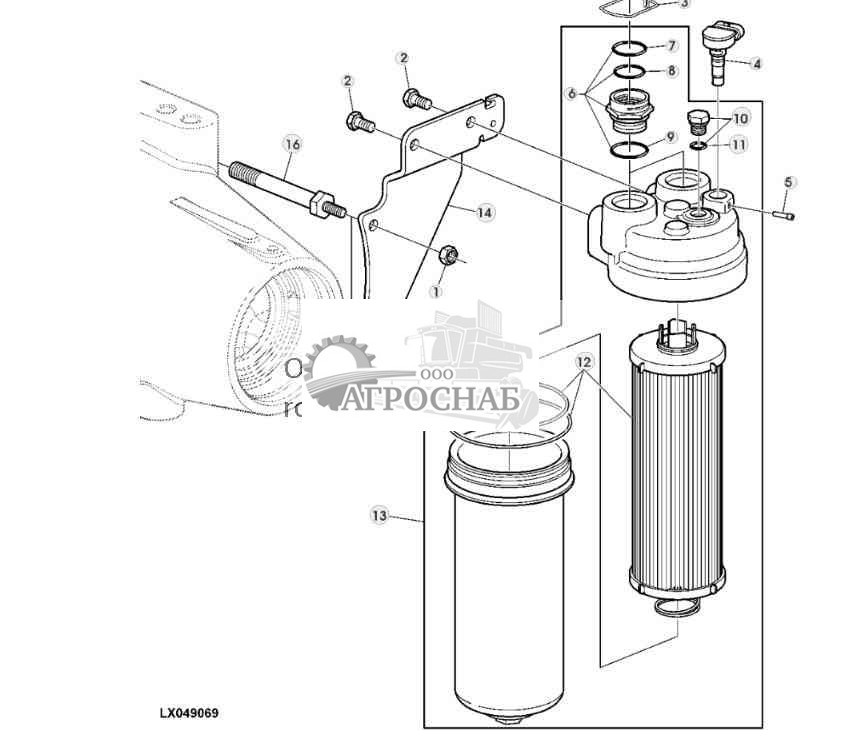

ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА (ГИДРОНАСОС 45 КУБ. СМ) - ST67100

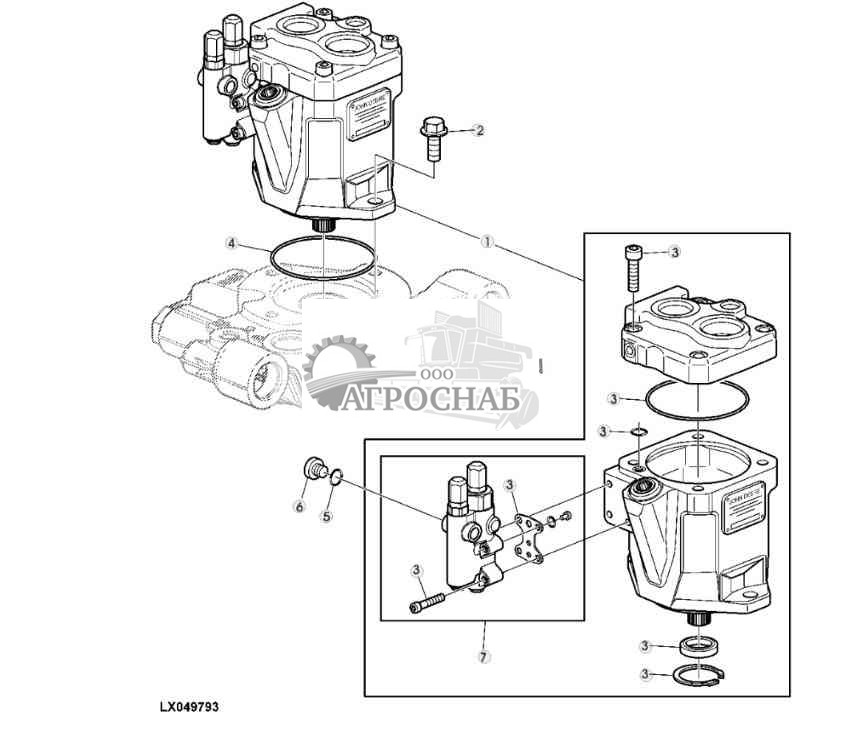

ГИДРОНАСОС (45 КУБ. СМ) - ST67101

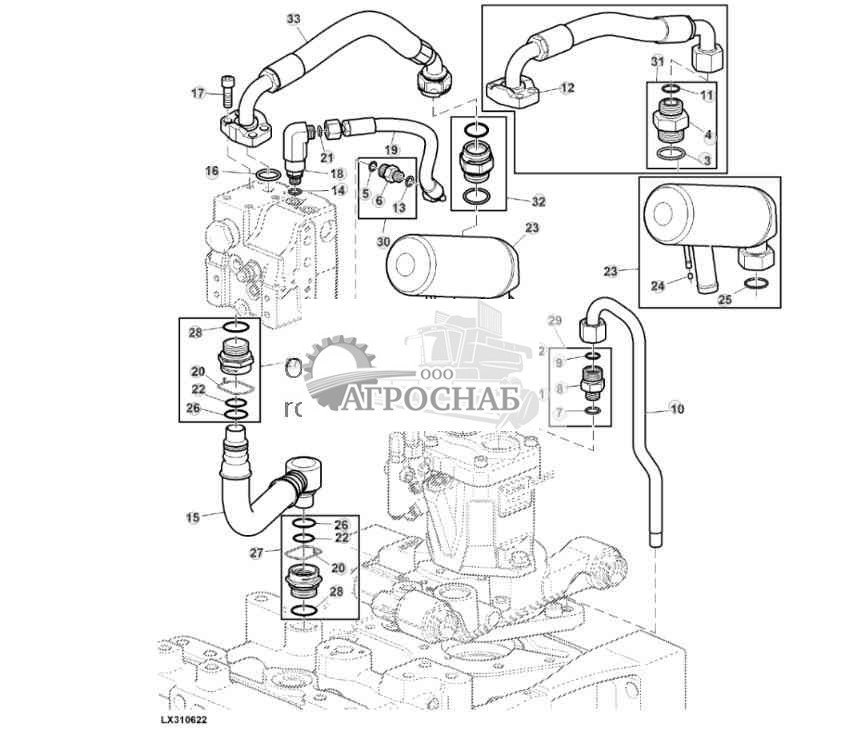

БАК ГИДРАВЛИЧЕСКОГО МАСЛА, МАСЛОПРОВОДЫ (ГИДРОНАСОС 45 КУБ. СМ) - ST67102

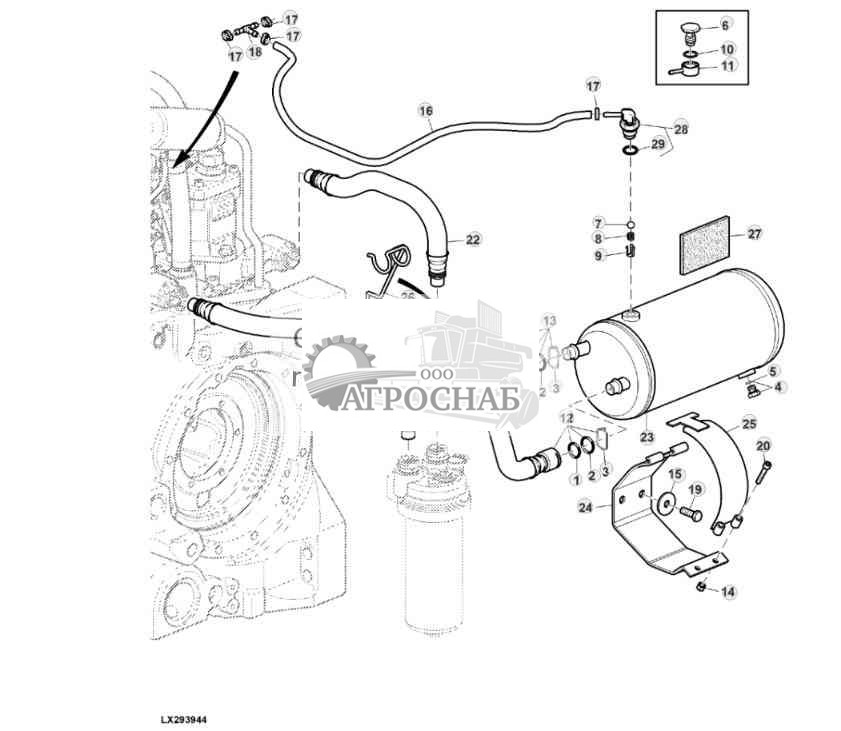

ADDITIONAL OIL RESERVOIR - ST67103 ( ДОПОЛНИТЕЛЬНЫЙ РЕЗЕРВУАР ДЛЯ МАСЛА - )

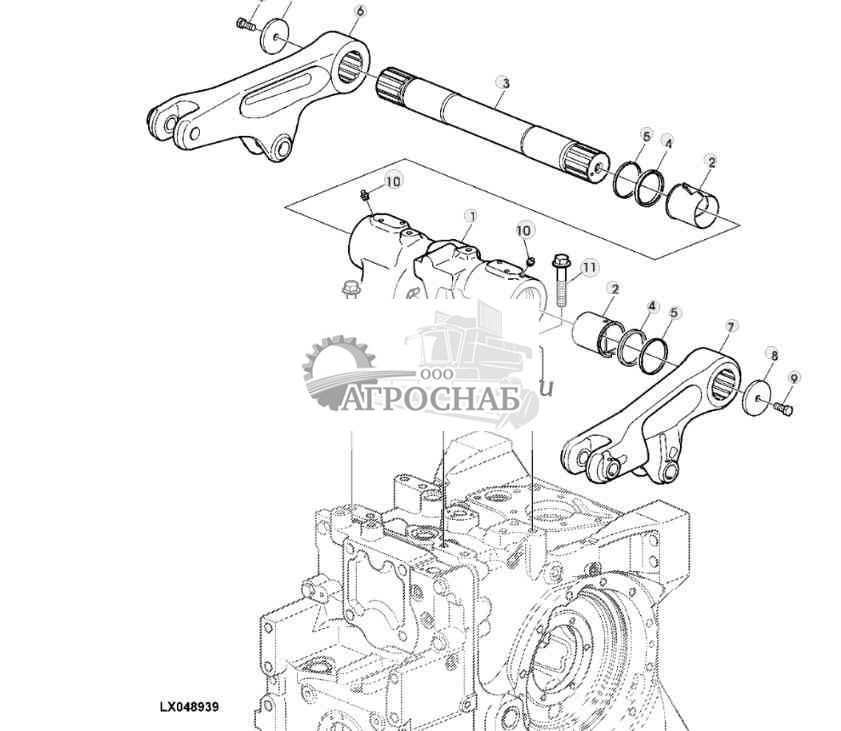

ОСЬ БАЛАНСИРА - ST67104

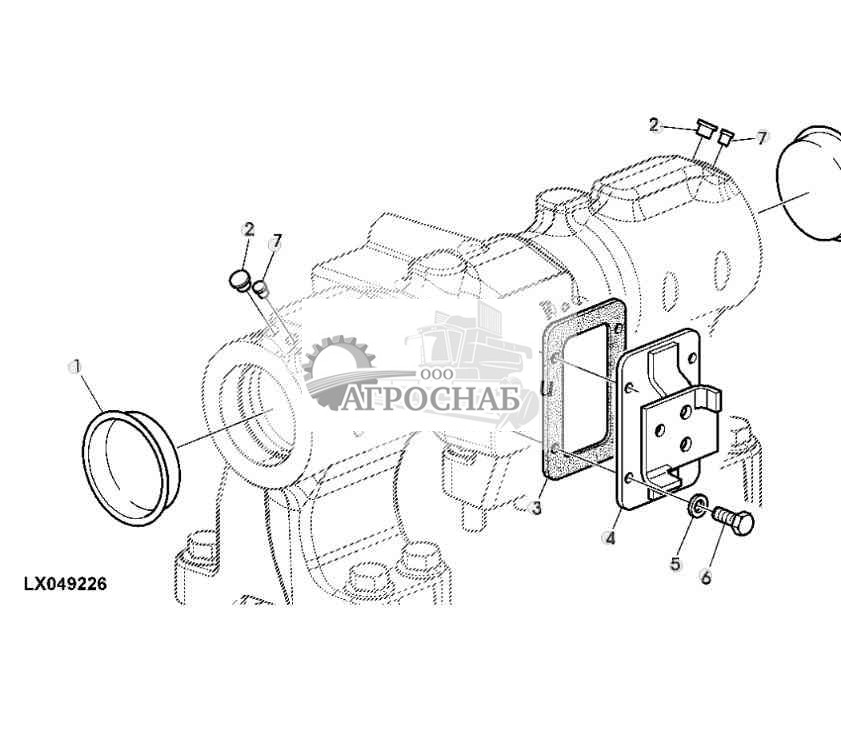

ЗАГЛУШКИ ДЛЯ ОПОРЫ ОСИ БАЛАНСИРА (БЕЗ ОСИ БАЛАНСИРА) - ST67105

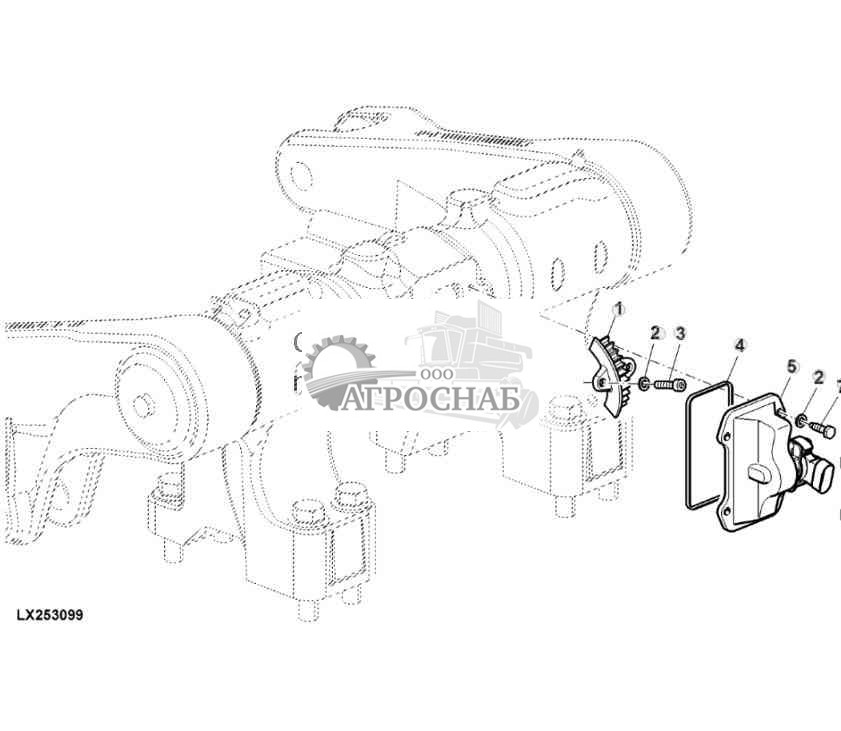

Датчик положения, ось балансира - ST67106
ПОДЪЕМНЫЙ ЦИЛИНДР - ST67107

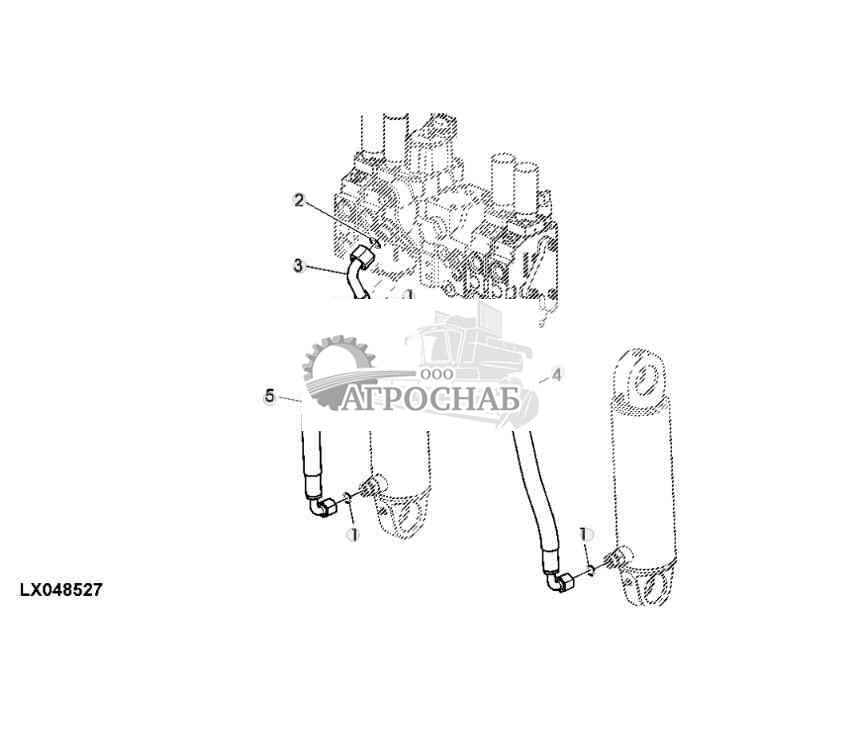

Маслопроводы, подъемный цилиндр - ST67108

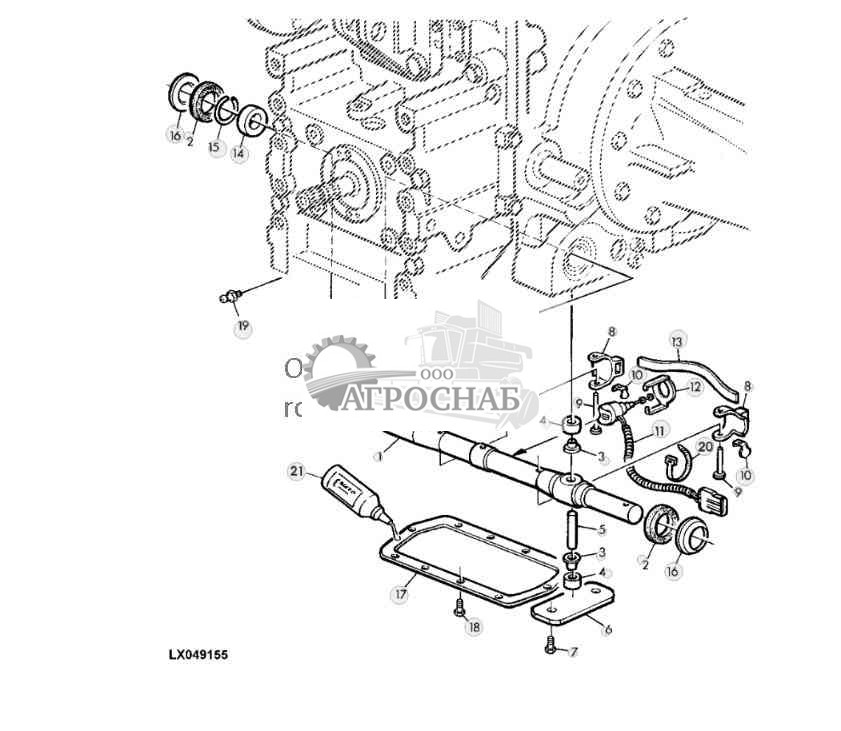

Вал регулировки нагрузки, датчик нагрузки на тягу - ST67109

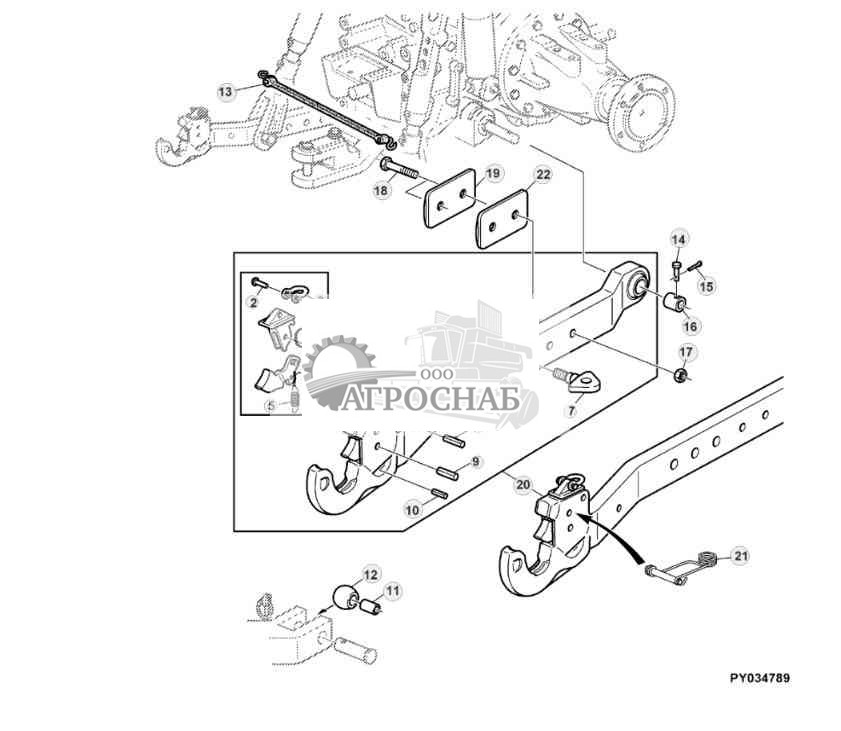

Нижние тяги, Quicktach (крюкового типа) - ST742393

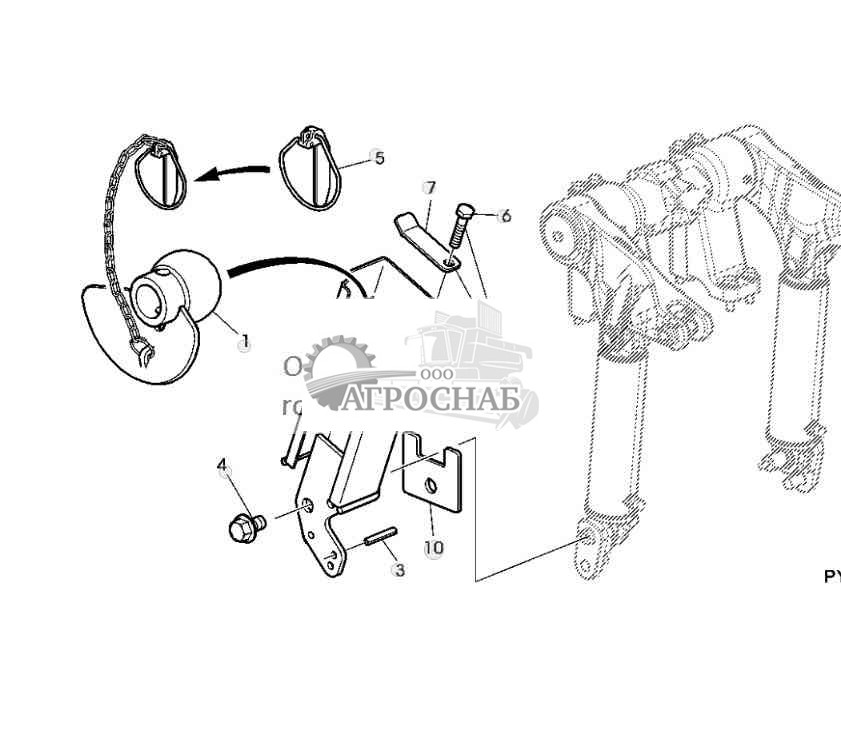

ШАРОВЫЕ СОЕДИНЕНИЯ ДЛЯ НИЖНИХ ТЯГ ДЕРЖАТЕЛЕЙ ШАРИКОВ QUICK TACH - ST67111

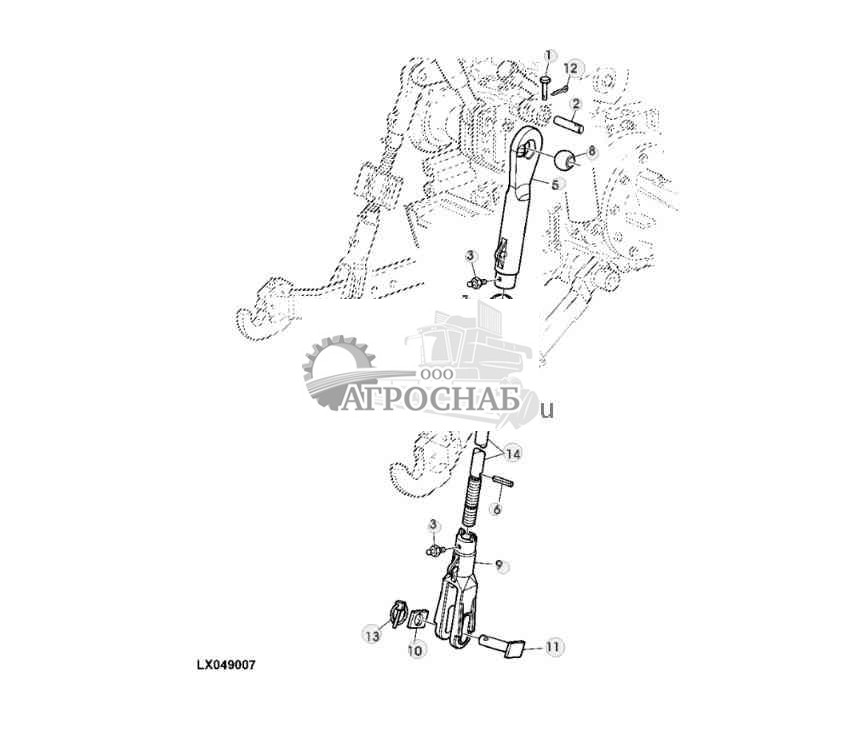

Подъемные тяги с крюковыми нижними тягами - ST67113
Подъемные тяги с крюковыми нижними тягами - ST862726
Кронштейн центральной тяги - ST67114

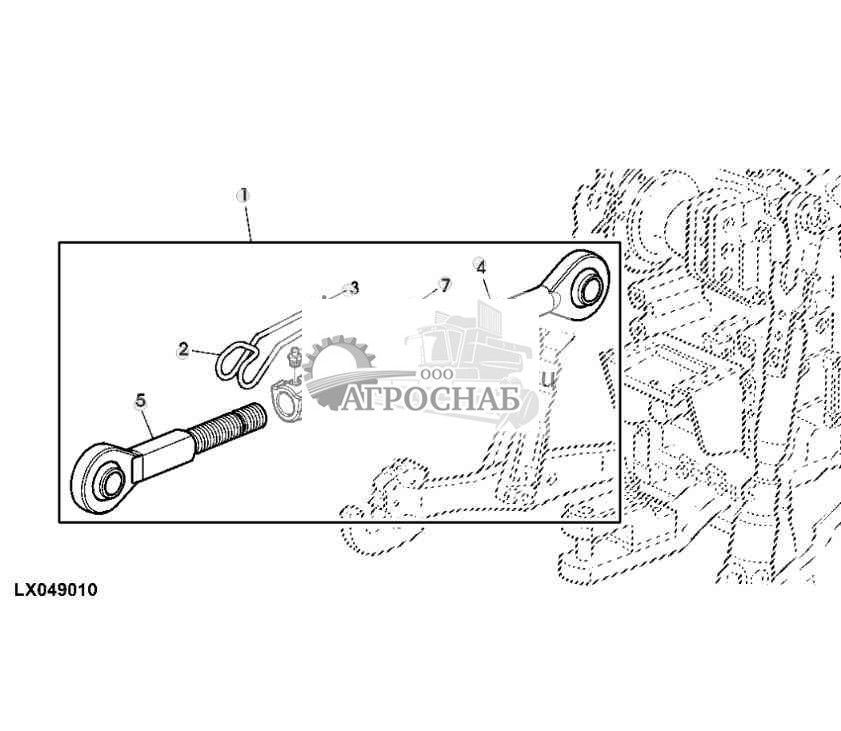

CENTER LINK - ST67115 ( ССЫЛКА ЦЕНТР - )
Крюк центральной тяги - ST67116

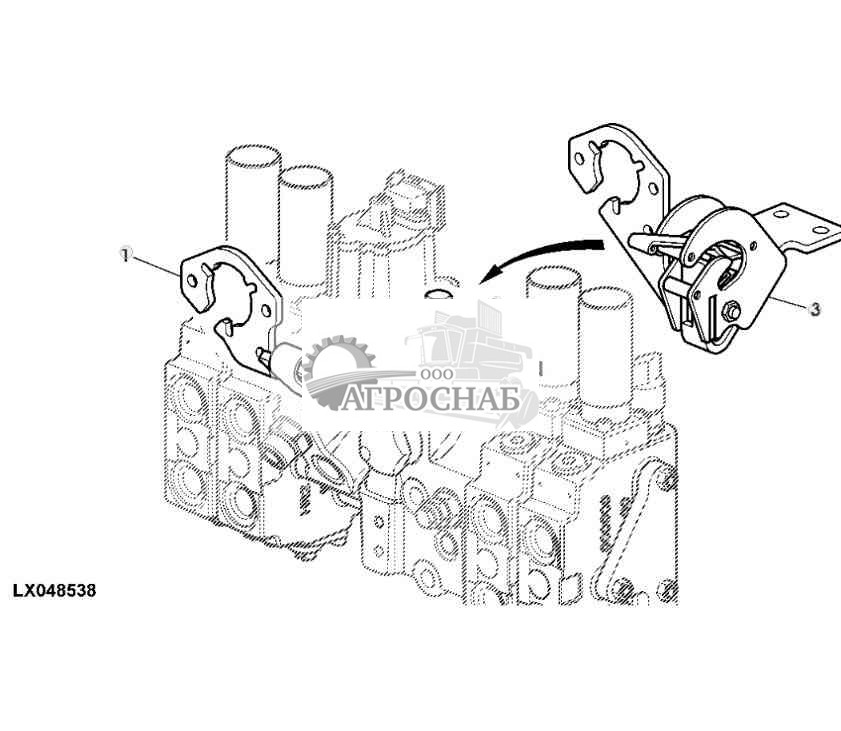

Держатель центральной тяги - ST306132
КРЮК ЦЕНТРАЛЬНОЙ ТЯГИ (С ГИДРОПРИВОДОМ) КРЮК ЦЕНТРАЛЬНОЙ ТЯГИ (С ГИДРОПРИВОДОМ) - ST67118
ТРОС, ЦЕНТРАЛЬНЫЙ И ТЯГИ QUICK TACH - ST67828

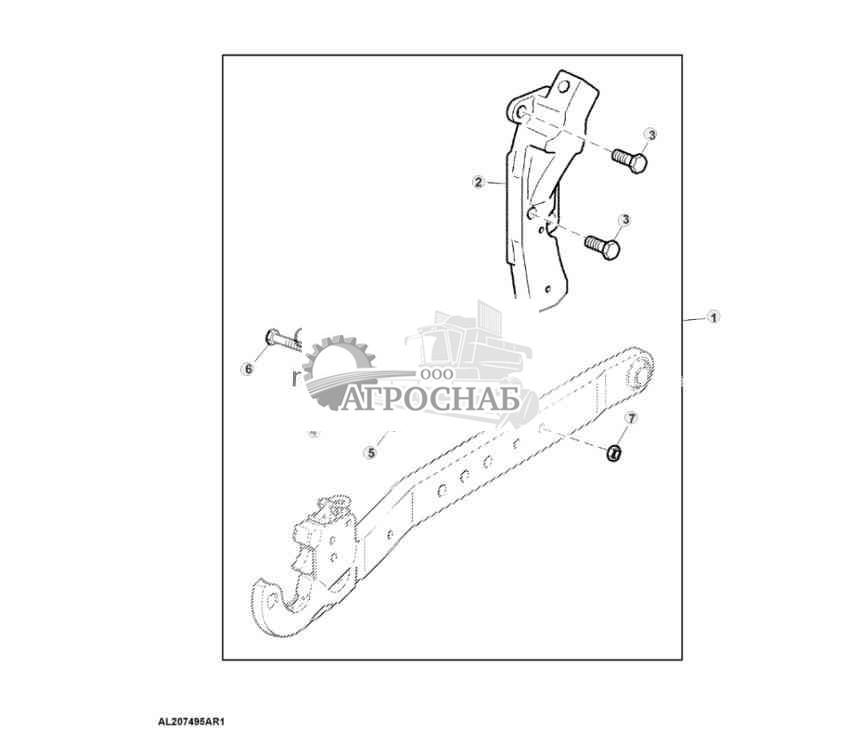

Оборудование, блок поперечного перемещения, без SCV - ST742067

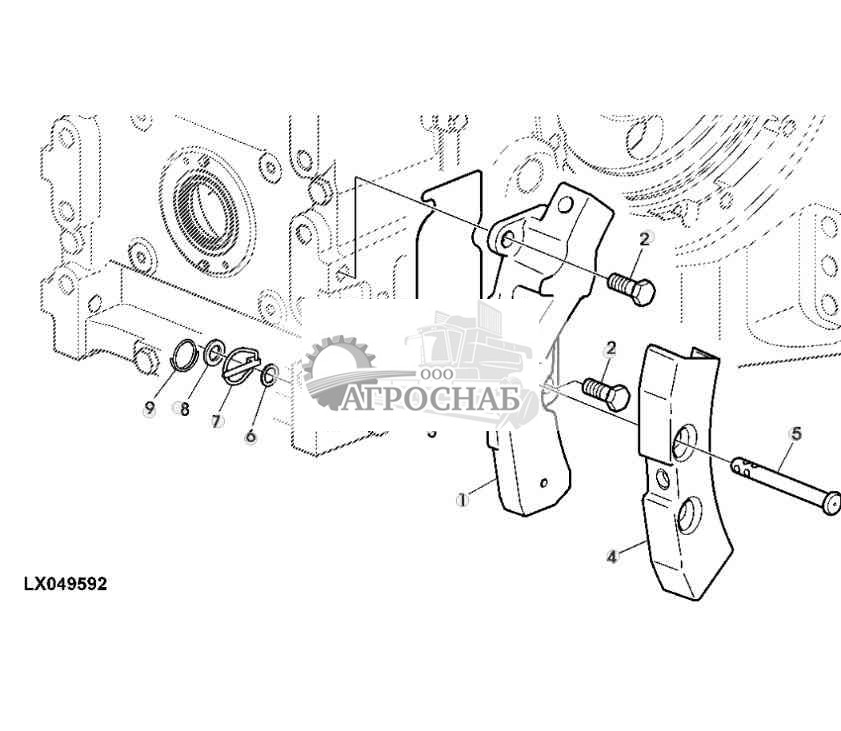

Пластины ограничителей основания, поперечные стабилизаторы - ST67120

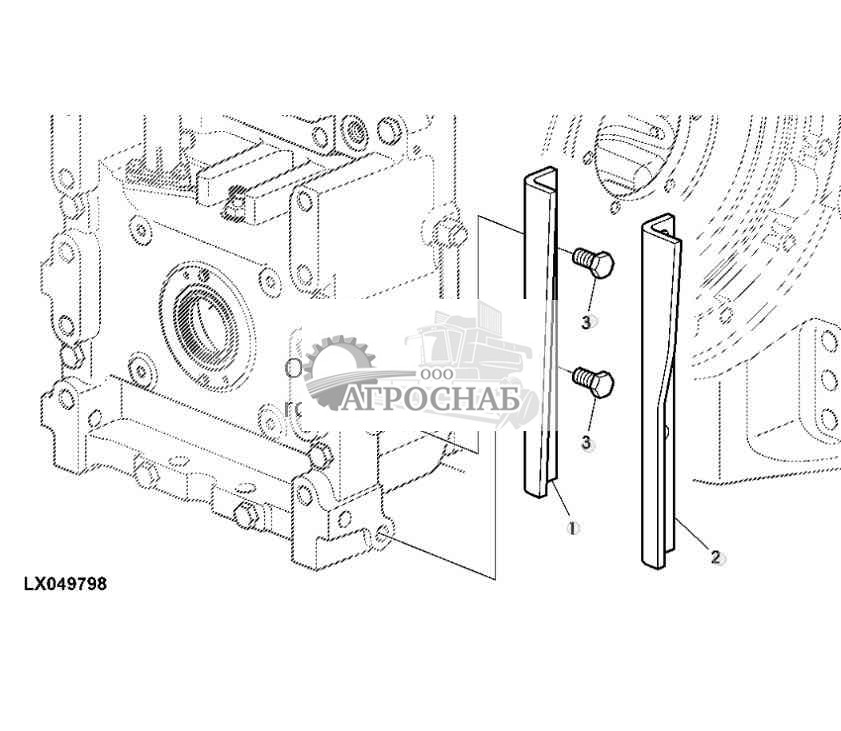

ПОПЕРЕЧНЫЕ СТАБИЛИЗАТОРЫ И ОПОРЫ - ST67121
АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР, ЛЕВЫЙ И ПРАВЫЙ - ST67122

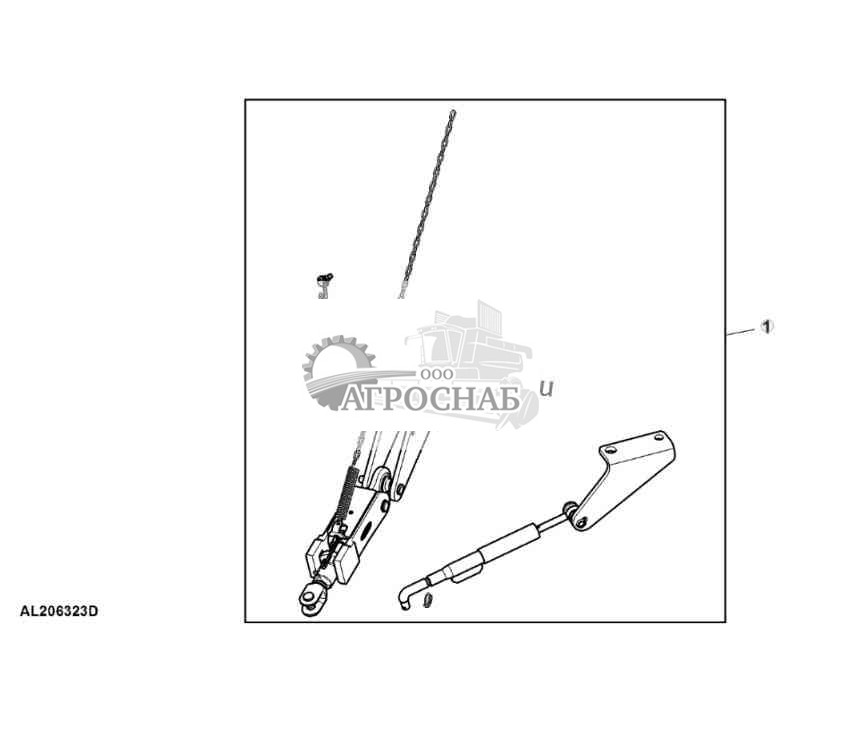

Навесное оборудование, стержень автоматического стабилизатора - ST810016

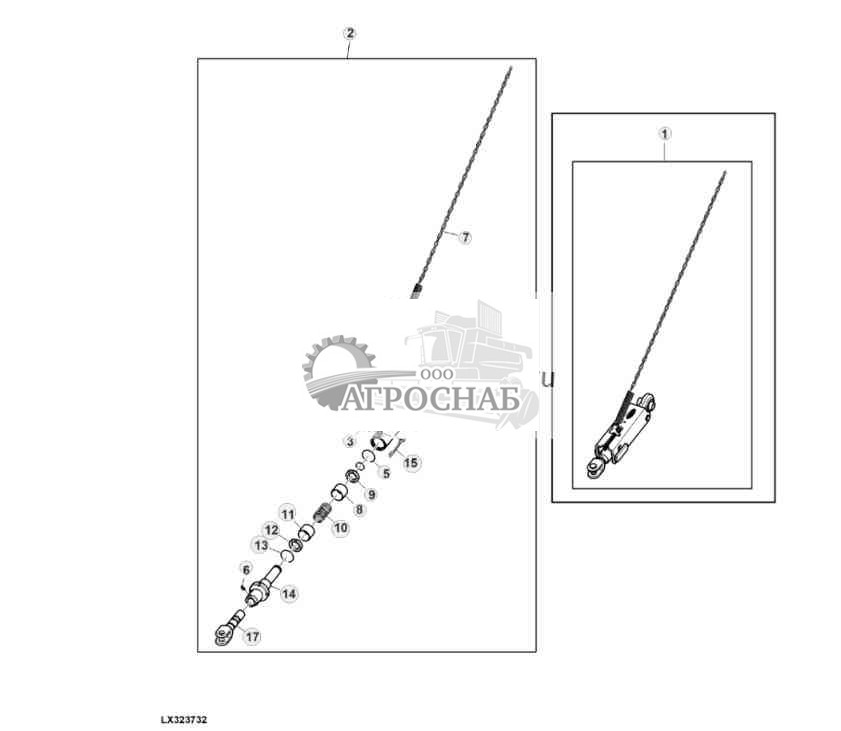

Деталь крепления, автоматический стабилизирующий брус - ST810035
РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР, ПРАВЫЙ - ST67123
РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР, ПРАВЫЙ ИЛИ ЛЕВЫЙ - ST67124

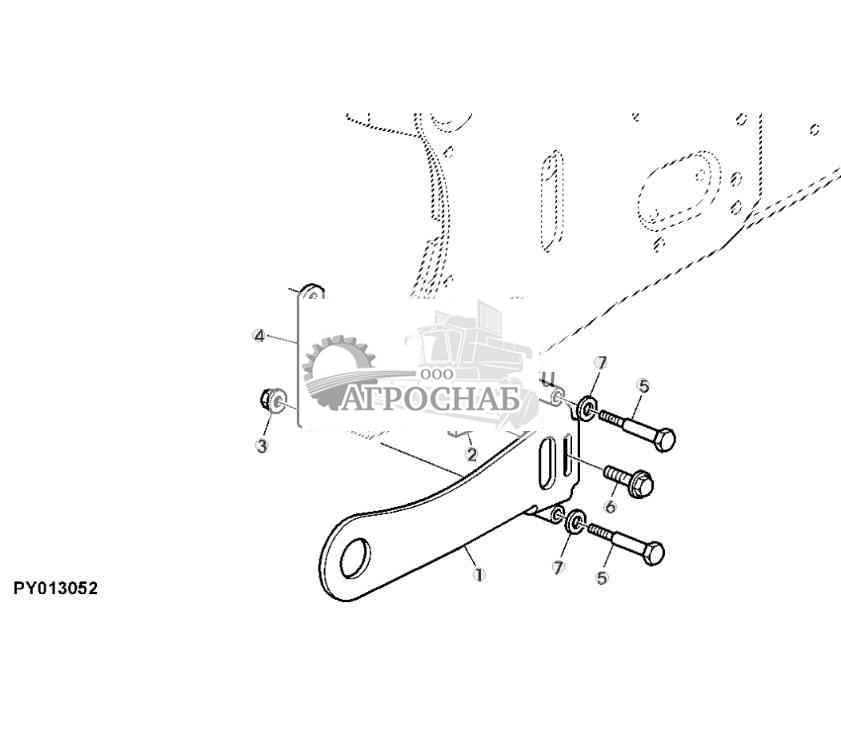

ВАЛ РЕГУЛИРОВКИ НАГРУЗКИ, ОПОРА — КОМПЛЕКТ ДЛЯ УСТАНОВКИ В ПОЛЕВЫХ УСЛОВИЯХ - ST67125

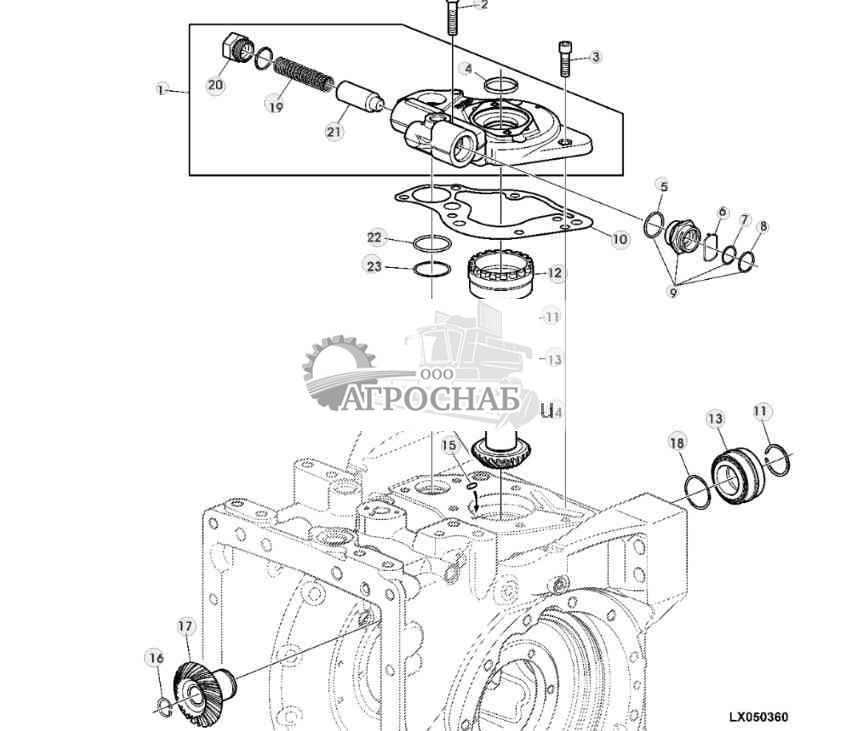

ПРИВОД ГИДРАВЛИЧЕСКОГО НАСОСА (2835 КУБ. СМ) - ST67093
![ПРИВОД ГИДРАВЛИЧЕСКОГО НАСОСА (2835 КУБ. СМ)]( "Джон Дир 6830 ПРИВОД ГИДРАВЛИЧЕСКОГО НАСОСА (2835 КУБ. СМ)")
1 - Масляный насос AL212807 Примечание:SUB FOR AL178023, AL204095
2 - Винт 19M8790 Примечание:M12 X 55, (10.9)
3 - Винт 19M9163 Количество:3 Примечание:M12 X 40, (10.9)
4 - Шайба R108011
5 - Уплотнительное кольцо 51M7050 Примечание:34.600 X 2.900 mm
6 - Скоба L171572 Количество:2
7 - Уплотнительное кольцо 51M7100 Примечание:25 X 2 mm
8 - Уплотнительное кольцо 51M7103 Примечание:28 X 2.200 mm
9 - Ниппель с резьбой AL155058 Количество:2
10 - Прокладка L170515
11 - Пружинное кольцо T15258 Примечание:TK= 1.57MM
11 - Пружинное кольцо R48747 Примечание:TK= 2.08MM
11 - Пружинное кольцо R48748 Примечание:TK= 2.16MM
11 - Пружинное кольцо R48749 Примечание:TK= 2.24MM
11 - Пружинное кольцо R48750 Примечание:TK= 2.31MM
11 - Пружинное кольцо R96515 Примечание:TK= 2.45MM
11 - Пружинное кольцо R96517 Примечание:TK= 2.60MM
11 - Пружинное кольцо T27432 Примечание:TK= 2.74MM
11 - Пружинное кольцо A2597R Примечание:TK= 2.89MM
12 - Гильза R94072
13 - Конич. роликов. подшипник RE206285 Количество:2
14 - Коническая шестерня R257689
15 - Установочный штифт 44M7103
16 - Пружинное кольцо 40M1854
17 - Передача R115351 Примечание:Z= 23
18 - Прокладка R44357 Примечание:TK= 0.07MM
18 - Прокладка R44358 Примечание:TK= 0.12MM
18 - Прокладка R44359 Примечание:TK= 0.25MM
19 - Пружина сжатия L79160
20 - Заглушка фитинга L79171
21 - Крепление со штифтом L101394
22 - Уплотнительное кольцо L170402
23 - Защитное кольцо L173223
.. - Гидравлический насос RE50005 Примечание:INCL KEYS 11
Наверх

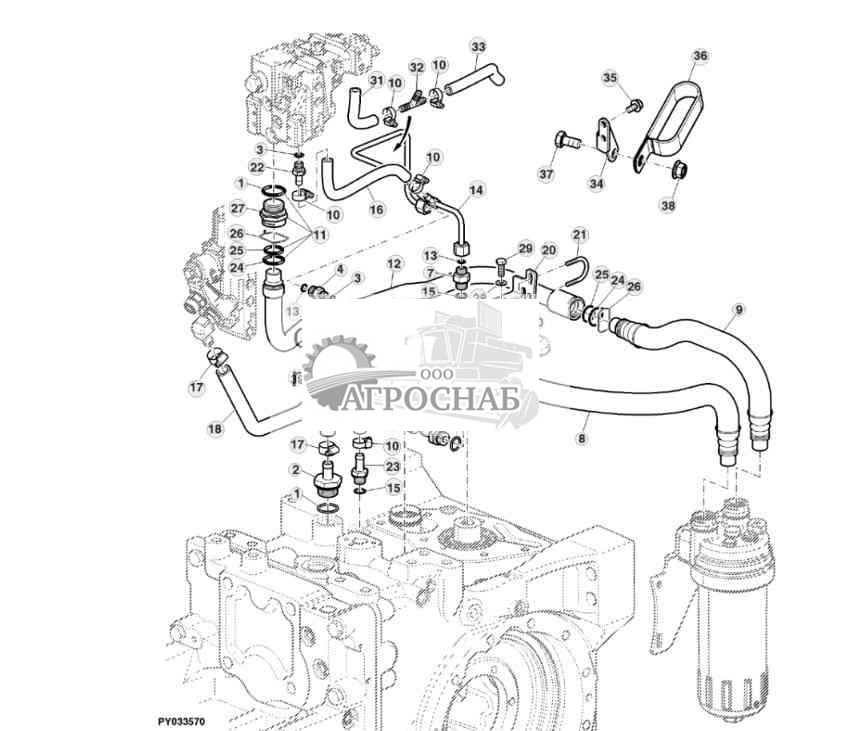

МАСЛОПРОВОДЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (2835 КУБ. СМ) - ST67094
![МАСЛОПРОВОДЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (2835 КУБ. СМ)]( "Джон Дир 6830 МАСЛОПРОВОДЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (2835 КУБ. СМ)")
1 - Уплотнительное кольцо 51M7048 Количество:2 Примечание:29.600 X 2.900 mm
2 - Фитинг L171828
3 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
4 - Фитинг переходника 38H5002
5 - Шланг L167587
6 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
7 - Фитинг переходника 38H5012
8 - Шланг AL167860
9 - Шланг AL168279
10 - Скоба AL212943 Примечание:SUB FOR AL37489 APPL
11 - Гильза AL155008
12 - Маслопровод AL177473
13 - Уплотнительное кольцо T77613 Количество:2
14 - Маслопровод AL173749
15 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
16 - Шланг ....... Примечание:LGTH= 310MM, (MF L111092)
17 - Скоба AL212941 Количество:2 Примечание:SUB FOR AL64588
18 - Шланг L176653 Примечание:(SUB FOR L171840)
19 - Фитинг шланга L167847
20 - Стопор L175335
21 - П-образный болт E131817
22 - Фитинг L100802 Примечание:(SUB FOR AL78652 ), APPL
23 - Фитинг шланга L102179
24 - Уплотнительное кольцо 51M7103 Количество:2 Примечание:28 X 2.200 mm
25 - Уплотнительное кольцо 51M7100 Количество:2 Примечание:25 X 2 mm
26 - Скоба L171572 Количество:2
27 - Гильза ....... Примечание:NSEP (ORD AL155008)
28 - Шайба 24M7055 Примечание:8.400 X 16 X 1.600 mm
29 - Винт с головкой 19M7139 Примечание:M8 X 20
30 - Стопорная гайка 14M7397 Количество:2 Примечание:M6
31 - Шланг ....... Примечание:(С ГИДРАВЛИЧЕСКИМИ ТОРМОЗАМИ ПРИЦЕПА) LGTH= 115MM, (MF L111092)
32 - Тройник R191020 Примечание:(С ГИДРАВЛИЧЕСКИМИ ТОРМОЗАМИ ПРИЦЕПА)
33 - Шланг ....... Примечание:(С ГИДРАВЛИЧЕСКИМИ ТОРМОЗАМИ ПРИЦЕПА) LGTH= 200MM, (MF L111092)
34 - Стопор L175416
35 - Винт 19M7774 Количество:2 Примечание:M6 X 12
36 - Скоба L114178
37 - Винт с головкой 19M7166 Примечание:M10 X 20
38 - Фланцевая гайка 14M7296 Примечание:M10
39 - Заглушка фитинга L171413
.. - Шланг L111092 Примечание:LGTH= 5000MM
Наверх

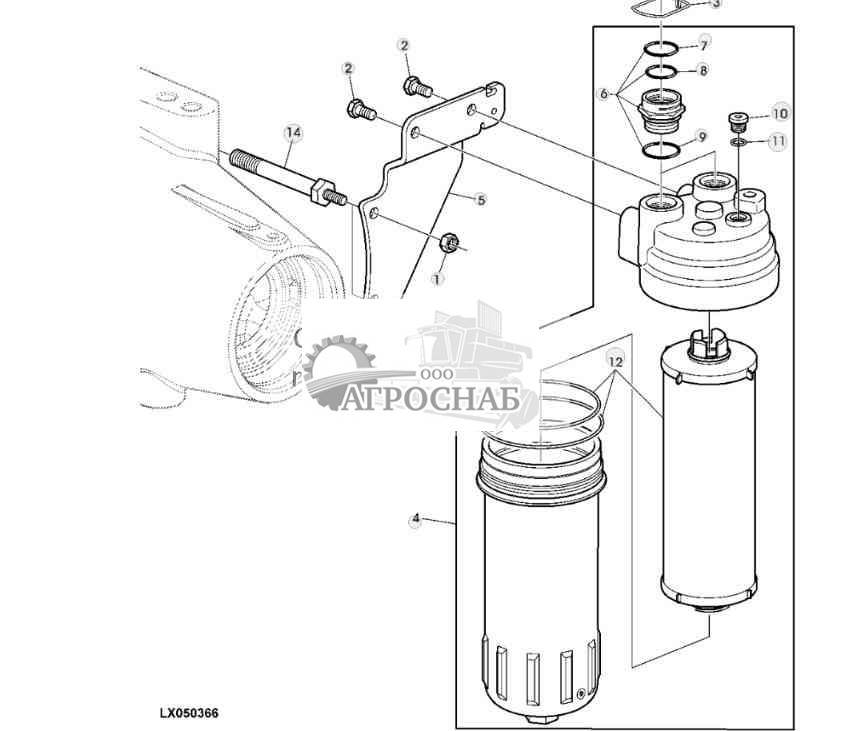

ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА (2835 КУБ. СМ) - ST67095
![ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА (2835 КУБ. СМ)]( "Джон Дир 6830 ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА (2835 КУБ. СМ)")
1 - Гайка 14M7274 Количество:2 Примечание:M10
2 - Винт с головкой 19M7166 Количество:2 Примечание:M10 X 20
3 - Скоба L171572 Количество:2
4 - Гидравлический фильтр AL177317
5 - Стопор L170160
6 - Гильза AL155008 Количество:2
7 - Уплотнительное кольцо 51M7103 Примечание:28 X 2.200 mm
8 - Уплотнительное кольцо 51M7100 Примечание:25 X 2 mm
9 - Уплотнительное кольцо 51M7048 Примечание:29.600 X 2.900 mm
10 - Пробка сливного отверстия 15M7076
11 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
12 - Масляный фильтр AL169573
13 - Шайба 24M7096 Примечание:10.500 X 18 X 1.600 mm
14 - Стержень L156614 Количество:2
Наверх

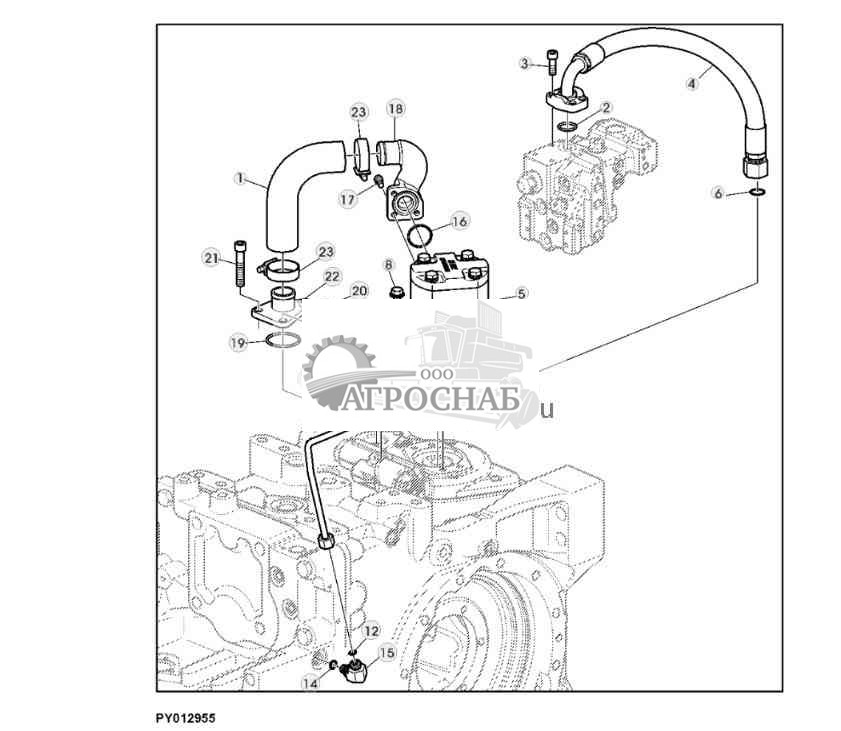

ГИДРОНАСОС (28 КУБ. СМ) С ВСАСЫВАЮЩИМ И НАПОРНЫМ ШЛАНГАМИ - ST67096
![ГИДРОНАСОС (28 КУБ. СМ) С ВСАСЫВАЮЩИМ И НАПОРНЫМ ШЛАНГАМИ]( "Джон Дир 6830 ГИДРОНАСОС (28 КУБ. СМ) С ВСАСЫВАЮЩИМ И НАПОРНЫМ ШЛАНГАМИ")
1 - Шланг L173940
2 - Уплотнительное кольцо T59014
3 - Винт 19M7576 Количество:4 Примечание:M10 X 30, (10.9)
4 - Гидрошланг AL172935
5 - Гидравлический насос AL156335 Примечание:28CM?, NLA; ORDER AL200830, L201123, (4) 19M8533, T77858, T59014Посмотреть аналогичные детали
6 - Уплотнительное кольцо T77858
7 - Коленчатый патрубок 38H5019
8 - Винт 19M7785 Количество:2 Примечание:M10 X 25, (10.9)
9 - Прокладка L77317
10 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
11 - Фитинг переходника 38H5193
12 - Уплотнительное кольцо T77613 Количество:2
13 - Маслопровод AL172921
14 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
15 - Коленчатый патрубок 38H5016
16 - Уплотнительное кольцо U41966
17 - Винт 19M7660 Количество:3 Примечание:M8 X 20
18 - Фланцевый фитинг L174175
19 - Уплотнительное кольцо L170402
20 - Винт L79006
21 - Винт L171593 Количество:2
22 - Фланцевый фитинг L173942
23 - Скоба AL114812 Количество:2
24 - Уплотнительное кольцо 51M7047 Примечание:23.600 X 2.900 mm
Наверх
Гидравлический насос 28 см?, масляные трубопроводы фитинги - ST746994
![Гидравлический насос 28 см?, масляные трубопроводы фитинги]( "Джон Дир 6830 Гидравлический насос 28 см?, масляные трубопроводы фитинги")
1 - Шланг L173940
2 - Уплотнительное кольцо T59014 Количество:2
3 - Винт 19M7576 Количество:4 Примечание:M10 X 30, (10.9)
4 - Гидрошланг AL172935
5 - Насос AL200830
6 - Уплотнительное кольцо T77858
7 - Фланцевый фитинг L201123
8 - Винт 19M7785 Количество:2 Примечание:M10 X 25, (10.9)
9 - Прокладка L77317
10 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
11 - Фитинг переходника 38H5193
12 - Уплотнительное кольцо T77613 Количество:2
13 - Маслопровод AL172921
14 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
15 - Коленчатый патрубок 38H5016
16 - Уплотнительное кольцо U41966
17 - Винт 19M7660 Количество:3 Примечание:M8 X 20
18 - Фланцевый фитинг L174175
19 - Уплотнительное кольцо L170402
20 - Винт L79006
21 - Винт L171593 Количество:2
22 - Фланцевый фитинг L173942
23 - Скоба AL114812 Количество:2
24 - Винт 19M8533 Количество:4 Примечание:M10 X 25
Наверх

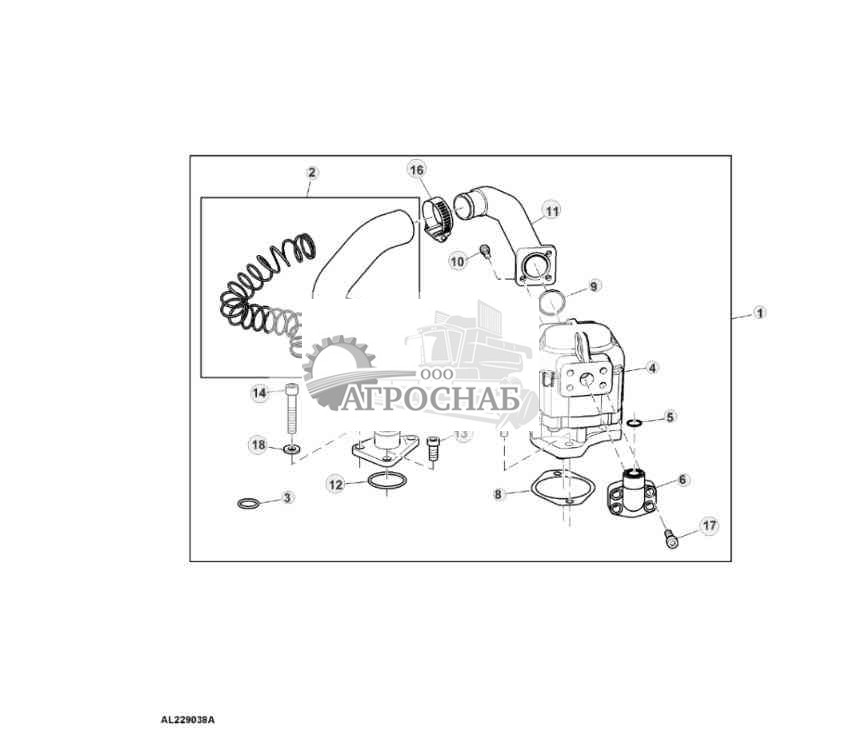

Набор средств для модернизации, гидравлический насос, от 28 см? до 35 см?, с гидравлической системой PC - ST931497
![Набор средств для модернизации, гидравлический насос, от 28 см? до 35 см?, с гидравлической системой PC]( "Джон Дир 6830 Набор средств для модернизации, гидравлический насос, от 28 см? до 35 см?, с гидравлической системой PC")
1 - Гидравлический насос AL229038
2 - Шланг AL208654
3 - Уплотнительное кольцо T59014 Количество:2
4 - Гидравлический насос AL202473
5 - Уплотнительное кольцо T77858
6 - Фланцевый фитинг L201123
7 - Винт 19M7786 Количество:2 Примечание:M10 X 30
8 - Прокладка L77317
9 - Уплотнительное кольцо U41966
10 - Винт 19M7660 Количество:3 Примечание:M8 X 20
11 - Фланцевый фитинг L176623
12 - Уплотнительное кольцо L170402
13 - Винт L79006
14 - Винт L171593 Количество:2
15 - Фланцевый фитинг L173942
16 - Скоба AL114812 Количество:2
17 - Винт 19M8533 Количество:4 Примечание:M10 X 25
18 - Шайба 24M7047 Количество:3 Примечание:13 X 24 X 2.500 mm
Наверх

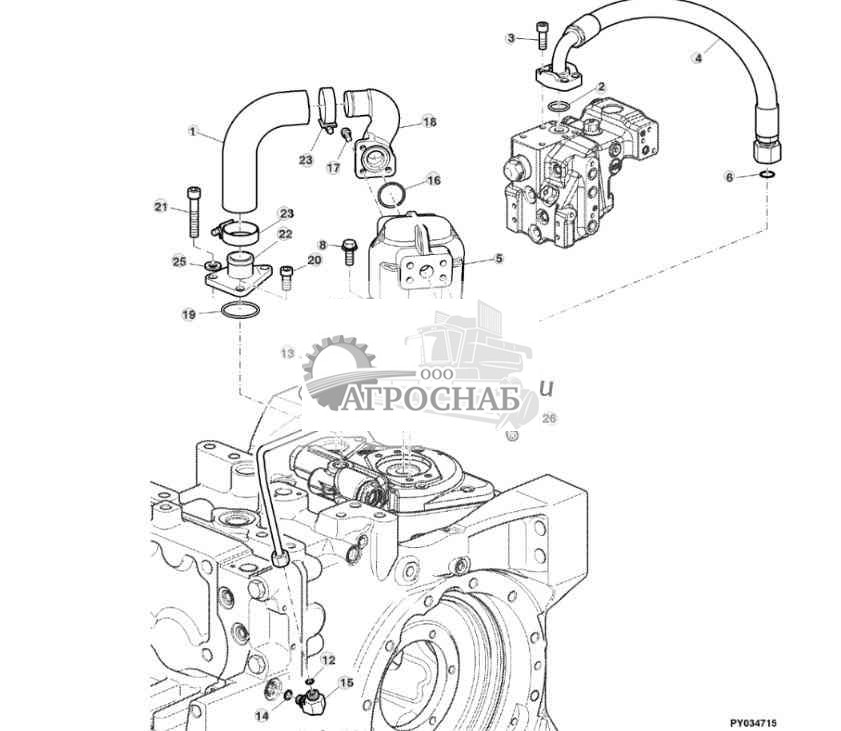

ГИДРОНАСОС (35 КУБ. СМ) С ВСАСЫВАЮЩИМ И НАПОРНЫМ ШЛАНГАМИ - ST67097
![ГИДРОНАСОС (35 КУБ. СМ) С ВСАСЫВАЮЩИМ И НАПОРНЫМ ШЛАНГАМИ]( "Джон Дир 6830 ГИДРОНАСОС (35 КУБ. СМ) С ВСАСЫВАЮЩИМ И НАПОРНЫМ ШЛАНГАМИ")
1 - Шланг L200058
2 - Уплотнительное кольцо T59014 Количество:2
3 - Винт 19M7576 Количество:4 Примечание:M10 X 30, (10.9)
4 - Гидрошланг AL172931
5 - Гидравлический насос AL180950 Примечание:NLA; ORDER AL202473
5 - Гидравлический насос AL202473
6 - Уплотнительное кольцо T77858
7 - Фланцевый фитинг L201123 Примечание:(SUB FOR L170842 APPL)
8 - Винт 19M7786 Количество:2 Примечание:M10 X 30, (10.9)
9 - Прокладка L77317
10 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
11 - Фитинг переходника 38H5193
12 - Уплотнительное кольцо T77613 Количество:2
13 - Маслопровод AL172921
14 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
15 - Коленчатый патрубок 38H5016
16 - Уплотнительное кольцо U41966
17 - Винт 19M7660 Количество:3 Примечание:M8 X 20
18 - Фланцевый фитинг L173941
19 - Уплотнительное кольцо L170402
20 - Винт L79006
21 - Винт L171593 Количество:2
22 - Фланцевый фитинг L173942
23 - Скоба AL114812 Количество:2
24 - Уплотнительное кольцо 51M7047 Примечание:23.600 X 2.900 mm
25 - Шайба 24M7047 Количество:3 Примечание:13 X 24 X 2.500 mm
26 - Винт 19M8533 Количество:4 Примечание:M10 X 25
Наверх
ПИТАЮЩИЙ НАСОС (ДЛЯ ГИДРАВЛИЧЕСКОГО НАСОСА 45 КУБ. СМ) - ST67098
![ПИТАЮЩИЙ НАСОС (ДЛЯ ГИДРАВЛИЧЕСКОГО НАСОСА 45 КУБ. СМ)]( "Джон Дир 6830 ПИТАЮЩИЙ НАСОС (ДЛЯ ГИДРАВЛИЧЕСКОГО НАСОСА 45 КУБ. СМ)")
1 - Масляный насос AL176491 Примечание:(С гидравлическим насосом 45 см?) INCL Keys 19–22, 24, 25, (ORD AL204093)
1 - Масляный насос AL204093 Примечание:(С гидравлическим насосом 59 см?) NLA; ORDER AL209819, INCL Keys 19–22, 24, 25, (SUB FOR AL176491)
1 - Масляный насос AL209819
2 - Винт 19M8790 Количество:5 Примечание:M12 X 55, (10.9)
3 - Винт 19M8823 Примечание:M12 X 35, (10.9)
4 - Защитное кольцо L173223
5 - Уплотнительное кольцо 51M7050 Примечание:34.600 X 2.900 mm
6 - Скоба L171572 Количество:2
7 - Уплотнительное кольцо 51M7100 Примечание:25 X 2 mm
8 - Уплотнительное кольцо 51M7103 Примечание:28 X 2.200 mm
9 - Ниппель с резьбой AL155058 Количество:2
10 - Прокладка L170341
11 - Пружинное кольцо T15258 Примечание:TK= 1.57MM
11 - Пружинное кольцо R48747 Примечание:TK= 2.08MM
11 - Пружинное кольцо R48748 Примечание:TK= 2.16MM
11 - Пружинное кольцо R48749 Примечание:TK= 2.24MM
11 - Пружинное кольцо R48750 Примечание:TK= 2.31MM
11 - Пружинное кольцо R96515 Примечание:TK= 2.45MM
11 - Пружинное кольцо R96517 Примечание:TK= 2.60MM
11 - Пружинное кольцо T27432 Примечание:TK= 2.74MM
11 - Пружинное кольцо A2597R Примечание:TK= 2.89MM
12 - Гильза R94072
13 - Конич. роликов. подшипник RE206285 Количество:2
14 - Коническая шестерня R241370 Примечание:Z= 19
15 - Установочный штифт 44M7103
16 - Пружинное кольцо 40M1854
17 - Передача R115351 Примечание:Z= 23
18 - Прокладка R44357 Примечание:TK= 0.07MM
18 - Прокладка R44358 Примечание:TK= 0.12MM
18 - Прокладка R44359 Примечание:TK= 0.25MM
19 - Крепление со штифтом L101394 Примечание:FOR AL204093
19 - Крепление со штифтом L209564 Примечание:FOR AL209819
20 - Заглушка фитинга L79171
21 - Пружина сжатия L79160 Примечание:FOR AL204093
21 - Пружина сжатия L209563 Примечание:FOR AL209819
22 - Шайба R108011
23 - Уплотнительное кольцо L170402
24 - Уплотнительное кольцо ....... Примечание:NSEP
25 - Кольцо L41383 Примечание:M= 15.4MM, U= 2.1MM
.. - Гидравлический насос RE50005 Примечание:INCL KEYS 11
Наверх
ПИТАЮЩИЙ НАСОС, СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (ГИДРОНАСОС 45 КУБ. СМ) - ST67099
![ПИТАЮЩИЙ НАСОС, СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (ГИДРОНАСОС 45 КУБ. СМ)]( "Джон Дир 6830 ПИТАЮЩИЙ НАСОС, СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (ГИДРОНАСОС 45 КУБ. СМ)")
1 - Уплотнительное кольцо 51M7050 Примечание:34.600 X 2.900 mm
2 - Фитинг L110294
3 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
4 - Фитинг переходника 38H5002
5 - Коленчатый патрубок 38H5016
6 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
7 - Фитинг переходника 38H5012
8 - Шланг AL209682 Примечание:SUB FOR AL167860 APPL
9 - Шланг AL168279
10 - Скоба AL212942 Количество:2 Примечание:SUB FOR AL37489 APPL
11 - Шланг L167587
12 - Маслопровод AL172921
13 - Уплотнительное кольцо T77613 Количество:4
14 - Маслопровод AL172496
14 - Маслопровод AL172484 Примечание:(С ГИДРАВЛИЧЕСКИМИ ТОРМОЗАМИ ПРИЦЕПА)
15 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
16 - Фитинг переходника 38H5193
17 - Скоба AL212940 Количество:2 Примечание:SUB FOR AL82025
18 - Шланг ....... Примечание:LGTH= 225MM, (MF L111093)
19 - Фитинг шланга L167847
20 - Фитинг шланга L102179
21 - Скоба L112762 Количество:2
22 - Шланг ....... Примечание:LGTH= 270MM, (MF L65383)
23 - Фитинг переходника 61M5002
24 - Коленчатый патрубок 61M5016
25 - Фитинг переходника 61M5012
26 - Фитинг переходника 61M5193
.. - Шланг L111093 Примечание:LGTH= 5000MM
.. - Шланг L65383 Примечание:LGTH= 5000MM
Наверх
ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА (ГИДРОНАСОС 45 КУБ. СМ) - ST67100
![ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА (ГИДРОНАСОС 45 КУБ. СМ)]( "Джон Дир 6830 ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА (ГИДРОНАСОС 45 КУБ. СМ)")
1 - Гайка 14M7274 Количество:2 Примечание:M10
2 - Винт с головкой 19M7166 Количество:2 Примечание:M10 X 20
3 - Скоба L171572 Количество:2
4 - Переключатель давления AL155435
5 - Штифт L154446
6 - Гильза AL155008 Количество:2
7 - Уплотнительное кольцо 51M7103 Примечание:28 X 2.200 mm
8 - Уплотнительное кольцо 51M7100 Примечание:25 X 2 mm
9 - Уплотнительное кольцо 51M7048 Примечание:29.600 X 2.900 mm
10 - Заглушка фитинга RE46684
11 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
12 - Масляный фильтр AL169573
13 - Фильтр AL166843
14 - Стопор L170160
15 - Шайба 24M7096 Примечание:10.500 X 18 X 1.600 mm
16 - Стержень L156614 Количество:2
Наверх
ГИДРОНАСОС (45 КУБ. СМ) - ST67101
![ГИДРОНАСОС (45 КУБ. СМ)]( "Джон Дир 6830 ГИДРОНАСОС (45 КУБ. СМ)")
1 - Масляный насос AL166639
1 - Гидравлич. насос восст. PG200867 Примечание:(ВОССТАНОВЛЕННЫЙ)
2 - Винт 19M7789 Количество:2 Примечание:M12 X 30
3 - Комплект прокладок AL158422
4 - Уплотнительное кольцо T42302
5 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
6 - Пробка сливного отверстия 15M7079
7 - Комплект регулятора AL158423
Наверх
БАК ГИДРАВЛИЧЕСКОГО МАСЛА, МАСЛОПРОВОДЫ (ГИДРОНАСОС 45 КУБ. СМ) - ST67102
![БАК ГИДРАВЛИЧЕСКОГО МАСЛА, МАСЛОПРОВОДЫ (ГИДРОНАСОС 45 КУБ. СМ)]( "Джон Дир 6830 БАК ГИДРАВЛИЧЕСКОГО МАСЛА, МАСЛОПРОВОДЫ (ГИДРОНАСОС 45 КУБ. СМ)")
1 - Уплотнительное кольцо L59904
2 - Фитинг R94882
3 - Уплотнительное кольцо 51M7048 Примечание:29.600 X 2.900 mm
4 - Фитинг переходника 38H5013
5 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
6 - Фитинг переходника 38H5001
7 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
8 - Фитинг переходника 38H5010
9 - Уплотнительное кольцо T77932
10 - Маслопровод AL167658
11 - Уплотнительное кольцо T77858
12 - Гидрошланг AL214887 Примечание:ORDER AL223424 AND AL223264; SUB FOR AL176400
13 - Уплотнительное кольцо T77814
14 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
15 - Шланг AL168952
16 - Уплотнительное кольцо T59014
17 - Винт 19M7576 Количество:4 Примечание:M10 X 30
18 - Коленчатый патрубок AL172007
19 - Гидрошланг AL176426
20 - Скоба L171572 Количество:2
21 - Уплотнительное кольцо T77613
22 - Уплотнительное кольцо 51M7100 Примечание:25 X 2 mm
23 - Гидравлический резервуар AL110340
24 - Установочный винт L100271
25 - Уплотнительное кольцо L77586
26 - Уплотнительное кольцо 51M7103 Примечание:28 X 2.200 mm
27 - Гильза AL155008 Количество:2
28 - Уплотнительное кольцо 51M7048 Примечание:29.600 X 2.900 mm
29 - Фитинг переходника 61M5010
30 - Фитинг переходника 61M5001
31 - Фитинг переходника 61M5013
32 - Фитинг AL223264
33 - Гидрошланг AL223424
Наверх
ADDITIONAL OIL RESERVOIR - ST67103 ( ДОПОЛНИТЕЛЬНЫЙ РЕЗЕРВУАР ДЛЯ МАСЛА - )
![ADDITIONAL OIL RESERVOIR]( "Джон Дир 6830 ADDITIONAL OIL RESERVOIR")
1 - Уплотнительное кольцо 51M7100 Количество:2 Примечание:25 X 2 mm
2 - Уплотнительное кольцо 51M7103 Количество:2 Примечание:28 X 2.200 mm
3 - Скоба L171572 Количество:2 Примечание:SUB FOR L153419
4 - Заглушка фитинга RE46684
5 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
6 - Трубная заглушка AL57615
7 - Шар L58594
8 - Пружина R39078
9 - Направляющая R39076
10 - Уплотнительное кольцо 32240 Количество:2
11 - Фитинг шланга L101340
12 - Шланг AL168548
13 - Шланг AL178864 Примечание:SUB FOR AL172824
14 - Стопорная гайка 14M7327 Количество:2 Примечание:M8
15 - Шайба 24M7047 Количество:2 Примечание:13 X 24 X 2.500 mm
16 - Шланг L218652
17 - Шланговый зажим L217879 Количество:4 Примечание:SUB FOR L112762 APPL
18 - Фитинг шланга L61369
19 - Винт с головкой 19M7403 Количество:2 Примечание:M12 X 35
20 - Винт 19M8123 Количество:2 Примечание:M8 X 45
21 - Гайка 14M7272 Примечание:M6
22 - Шланг AL168279
23 - Гидравлический резервуар AL210397 Примечание:SUB FOR AL161159
24 - Карман L167111
25 - Бандаж AL161177
26 - Стопор L171520
27 - Трак L79909
28 - Фитинг AL204216
29 - Уплотнительное кольцо 51M7110 Примечание:16.300 X 2.400 mm
.. - Шланг L65383 Примечание:LGTH = 5000 mm
Наверх
ОСЬ БАЛАНСИРА - ST67104
![ОСЬ БАЛАНСИРА]( "Джон Дир 6830 ОСЬ БАЛАНСИРА")
1 - Опора L169400
2 - Втулка L79234 Количество:2
3 - Подъемный вал L168344 Посмотреть аналогичные детали
4 - Сальник L79232 Количество:2
5 - Шайба L79230 Количество:2
6 - Подъемный рычаг L166976 Посмотреть аналогичные детали
7 - Подъемный рычаг L166977 Посмотреть аналогичные детали
8 - Шайба L77320 Количество:2
9 - Винт L218602 Количество:2 Примечание:M12 X 30
10 - Смазочная арматура 58M7010 Количество:2
11 - Винт 19M7845 Количество:4 Примечание:M16 X 90, (10.9)
12 - Винт 19M7824 Количество:4 Примечание:M16 X 60, (10.9)
Наверх
ЗАГЛУШКИ ДЛЯ ОПОРЫ ОСИ БАЛАНСИРА (БЕЗ ОСИ БАЛАНСИРА) - ST67105
![ЗАГЛУШКИ ДЛЯ ОПОРЫ ОСИ БАЛАНСИРА (БЕЗ ОСИ БАЛАНСИРА)]( "Джон Дир 6830 ЗАГЛУШКИ ДЛЯ ОПОРЫ ОСИ БАЛАНСИРА (БЕЗ ОСИ БАЛАНСИРА)")
1 - Заглушка L168598 Количество:2
2 - Заглушка 99M7090 Количество:2
3 - Прокладка L102054
4 - Опора AL154240
5 - Шайба 24M7267 Количество:4 Примечание:6.400 X 11 X 1.600 mm
6 - Винт с головкой 19M7560 Количество:4 Примечание:M6 X 16
7 - Заглушка 99M7043 Количество:2
Наверх
Датчик положения, ось балансира - ST67106
![Датчик положения, ось балансира]( "Джон Дир 6830 Датчик положения, ось балансира")
1 - Сектор L172758 Примечание:(ORD W/ AL176767) (SUB FOR L171344)
2 - Шайба 24M7267 Количество:6 Примечание:6.400 X 11 X 1.600 mm
3 - Винт 19M7966 Количество:2 Примечание:M6 X 25
4 - Сальник L102324
5 - Датчик AL176767 Примечание:(ORD W/ L172758) (SUB FOR AL110352)
6 - Ограждение L172326
7 - Винт L113543 Количество:4
Наверх
ПОДЪЕМНЫЙ ЦИЛИНДР - ST67107
![ПОДЪЕМНЫЙ ЦИЛИНДР]( "Джон Дир 6830 ПОДЪЕМНЫЙ ЦИЛИНДР")
1 - Гидравлический цилиндр AL213025 Количество:2 Примечание:(ДИАМЕТР ПОРШНЯ) ID = 80mm, INCLUDES AL208000; SUB FOR AL75751
1 - Гидравлический цилиндр AL213028 Количество:2 Примечание:(ДИАМЕТР ПОРШНЯ) ID = 85mm, INCLUDES AL208001; SUB FOR AL116716
2 - Крепление со штифтом L172692 Количество:2
3 - Шайба L169230 Количество:2
4 - Винт с головкой 19M8017 Количество:2 Примечание:M12 X 20, (10.9)
5 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
6 - Крепление со штифтом L158223 Количество:2
7 - Штифт R69166 Количество:2
8 - Шплинт 11M7059 Количество:2 Примечание:3.200 X 20 mm
9 - Смазочная арматура 58M5573 Количество:2
10 - Уплотнительное кольцо T77857 Количество:2
11 - Фитинг переходника 38H5003 Количество:2
12 - Саморазм. втулка AL76638 Количество:2
13 - Пружинное кольцо 40M7103 Количество:2
14 - Комплект уплотнений AL80710 Количество:2 Примечание:ORDER AL208000
14 - Комплект уплотнений AL208000 Количество:2 Примечание:С подъемным цилиндром диаметром 80 mm USE WITH AL75751, AL213025
14 - Комплект уплотнений AL80711 Количество:2 Примечание:ORDER AL208001
14 - Комплект уплотнений AL208001 Количество:2 Примечание:С подъемным цилиндром диаметром 85 mm USE WITH AL116716, AL213028
15 - Фитинг переходника 61M5003 Количество:2
Наверх
Маслопроводы, подъемный цилиндр - ST67108
![Маслопроводы, подъемный цилиндр]( "Джон Дир 6830 Маслопроводы, подъемный цилиндр")
1 - Уплотнительное кольцо T77857 Количество:4
2 - Уплотнительное кольцо T77932 Количество:2
3 - Маслопровод AL168887
4 - Гидрошланг AL168937
5 - Гидрошланг AL168938
Наверх
Вал регулировки нагрузки, датчик нагрузки на тягу - ST67109
![Вал регулировки нагрузки, датчик нагрузки на тягу]( "Джон Дир 6830 Вал регулировки нагрузки, датчик нагрузки на тягу")
1 - Ось R111186
2 - Сальник R108086 Количество:3
3 - Втулка R108088 Количество:2
4 - Гильза R108089 Количество:2
5 - Крепление со штифтом R108090
6 - Пластина R108091
7 - Винт с головкой 19M7285 Количество:2 Примечание:M12 X 30
8 - Кронштейн R111582 Количество:2
9 - Крепление со штифтом R115771 Количество:2
10 - Зажимная скоба R113392 Количество:2
11 - Датчик тяги сцепки RE43738
12 - Зажимная скоба R108093
13 - Элемент жесткости R111187
14 - Саморазм. втулка AT128773
15 - Пружинное кольцо 40M5099
16 - Круглый стопор R108095 Количество:2
17 - Крышка R111188
18 - Винт с головкой 19M7300 Количество: 10 Примечание:M6 X 10
19 - Смазочная арматура JD7798
20 - Обвязной хомут R105388
21 - Герметик L64500 Примечание:50CCM
Наверх
Нижние тяги, Quicktach (крюкового типа) - ST742393
![Нижние тяги, Quicktach (крюкового типа)]( "Джон Дир 6830 Нижние тяги, Quicktach (крюкового типа)")
1 - Упор AL117727
2 - Заклепка L115083 Примечание:(ORD W/ L115082)
3 - Скоба L115082 Примечание:(ORD W/ L115083)
4 - Пружинный шплинт 34M7064 Примечание:8 X 18 mm
5 - Пружина растяжения L115353
6 - Стопорная гайка 14M7413 Примечание:M24
7 - Кронштейн L111718
8 - Пружинный шплинт 34M7071 Примечание:10 X 35 mm, 10X35
9 - Пружинный шплинт 34M7220 Примечание:13 X 35 mm, 13X35
10 - Штифт 34M3866 Примечание:6X32
11 - Втулка L40793 Количество:2 Примечание:CAT III/II
12 - Шар L40829 Количество:2 Посмотреть аналогичные детали
13 - Крепежный ремень AR68071
14 - Крепление со штифтом R106297 Количество:2
15 - Шплинт 11M7028 Количество:2 Примечание:5 X 32 mm
16 - Втулка R108112 Количество:2
17 - Фланцевая гайка 14M7299 Количество:4 Примечание:(С АВТОСЦЕПКОЙ И ГИДРАВЛИЧЕСКОЙ ЦЕНТРАЛЬНОЙ ТЯГОЙ) M12
18 - Винт с головкой 19M7363 Количество:4 Примечание:(С АВТОСЦЕПКОЙ И ГИДРАВЛИЧЕСКОЙ ЦЕНТРАЛЬНОЙ ТЯГОЙ) M12 X 60
19 - Пластина L173900 Количество:2 Примечание:(С АВТОСЦЕПКОЙ И ГИДРАВЛИЧЕСКОЙ ЦЕНТРАЛЬНОЙ ТЯГОЙ)
20 - Буксировочная тяга AL117731 Примечание:R
20 - Буксировочная тяга AL117730 Примечание:Левый
21 - Торсионные пружины AL165485
22 - Пластина R127164 Количество:2
Наверх
ШАРОВЫЕ СОЕДИНЕНИЯ ДЛЯ НИЖНИХ ТЯГ ДЕРЖАТЕЛЕЙ ШАРИКОВ QUICK TACH - ST67111
![ШАРОВЫЕ СОЕДИНЕНИЯ ДЛЯ НИЖНИХ ТЯГ ДЕРЖАТЕЛЕЙ ШАРИКОВ QUICK TACH]( "Джон Дир 6830 ШАРОВЫЕ СОЕДИНЕНИЯ ДЛЯ НИЖНИХ ТЯГ ДЕРЖАТЕЛЕЙ ШАРИКОВ QUICK TACH")
1 - Направляющая AL222263 Количество:2 Примечание:SUB FOR AL38986, CAT III/ IIПосмотреть аналогичные детали
1 - Направляющая AL221399 Количество:2 Примечание:SUB FOR AL38668, CAT IIIПосмотреть аналогичные детали
2 - Карман AL220045 Примечание:CAT III SUB FOR AL170282
3 - Пружинный шплинт 34M7269 Примечание:6 X 30 mm
4 - Винт 19M7787 Примечание:M12 X 20, (10.9)
5 - Быстрозамыкающийся штифт AL222261 Примечание:USE WITH AL222263, SUB FOR AL39416, CAT III/ II
5 - Быстрозамыкающийся штифт AL221400 Примечание:USE WITH AL221399, SUB FOR AL38669, CAT III
6 - Винт с головкой 19M7322 Примечание:M8 X 35
7 - Уголок L172405
8 - Пружина L174336
9 - Стопорная гайка 14M7166 Примечание:M8
10 - Втулка L175016
.. - Стопор AL180047 Примечание:FI, (INCL KEYS 2, 3, 4, 10)
Наверх
Подъемные тяги с крюковыми нижними тягами - ST67113
![Подъемные тяги с крюковыми нижними тягами]( "Джон Дир 6830 Подъемные тяги с крюковыми нижними тягами")
1 - Штифт R69166 Количество:2
2 - Крепление со штифтом L113797 Количество:2 Примечание:(SUB FOR JD7798 APPL)
3 - Смазочная арматура JD7798 Количество:4
4 - Рукоятка AL170129 Количество:2
5 - Корпус тяги L156840 Количество:2 Примечание:(SUB FOR L156840)
6 - Пружинный шплинт 34M7043 Количество:2 Примечание:6 X 45 mm
7 - Сальник L79388 Количество:2
8 - Шар L201655 Количество:2 Примечание:(SUB FOR L114631)
9 - Вилка L200755 Количество:2 Примечание:(SUB FOR L156838)
10 - Хомут L156666 Количество:2 Посмотреть аналогичные детали
11 - Крепление со штифтом L158185 Количество:2 Посмотреть аналогичные детали
12 - Шплинт 11M7012 Количество:4 Примечание:3.200 X 16 mm
13 - Крепление со штифтом AL114597 Количество:2
13 - Кольцо L110086 Количество:2 Примечание:(Выпуск прекращен)
14 - Подъемная тяга L200758 Количество:2 Примечание:(SUB FOR L156839)
Наверх
Подъемные тяги с крюковыми нижними тягами - ST862726
![Подъемные тяги с крюковыми нижними тягами]( "Джон Дир 6830 Подъемные тяги с крюковыми нижними тягами")
1 - Подъемная тяга AL200843 Посмотреть аналогичные детали
2 - Шар L201655
3 - Смазочная арматура 58M5575 Количество:2
4 - Рукоятка AL170129
5 - Подъемная тяга L200758
6 - Корпус тяги L200748
7 - Шплинт 11M7012 Примечание:3.200 X 16 mm
8 - Сальник L79388
9 - Пружинный шплинт 34M7328 Примечание:6 X 45 mm
10 - Вилка L200755
11 - Подъемная тяга AL221507
12 - Конец тяги L212984
13 - Стержень L218179
14 - Вилка L216106
15 - Рукоятка AL218613
16 - Сальник L213537
Наверх
Кронштейн центральной тяги - ST67114
![Кронштейн центральной тяги]( "Джон Дир 6830 Кронштейн центральной тяги")
1 - Кронштейн R111555
2 - Винт 19M7907 Количество:2 Примечание:M20 X 140, (10.9)
3 - Винт с головкой 19M8102 Количество:2 Примечание:M20 X 65, (10.9)
4 - Крепление со штифтом L158184
5 - Быстрозамыкающийся штифт AL14540
Наверх
CENTER LINK - ST67115 ( ССЫЛКА ЦЕНТР - )
![CENTER LINK]( "Джон Дир 6830 CENTER LINK")
1 - Центральн. звено подвески AL176467 Примечание:NLA; ORDER AL200983
1 - Центральн. звено подвески AL200983
2 - Рукоятка L56746 Посмотреть аналогичные детали
3 - Пружинный шплинт 34H241 Количество:2 Примечание:1/8" X 3/8"
4 - Конец тяги AL159962 Посмотреть аналогичные детали
5 - Конец тяги AL159963 Посмотреть аналогичные детали
6 - Корпус тяги L200997
7 - Смазочная арматура 58M5575 Количество:2
Наверх
Крюк центральной тяги - ST67116
![Крюк центральной тяги]( "Джон Дир 6830 Крюк центральной тяги")
1 - Корпус тяги L200997 Примечание:SUB FOR L156782
2 - Рукоятка L56746 Посмотреть аналогичные детали
3 - Пружинный шплинт 34H241 Количество:2 Примечание:1/8" X 3/8"
4 - Конец тяги AL159962 Посмотреть аналогичные детали
5 - Конец тяги AL159964 Посмотреть аналогичные детали
6 - Рычаг L64295
7 - Скоба L35037
8 - Пружинный шплинт 34M7269 Количество:3 Примечание:6 X 30 mm
9 - Пружина F2823R
10 - Крепление со штифтом L78798
11 - Пружина L35443
12 - Центральн. звено подвески AL176465 Примечание:ORDER AL215043
13 - Смазочная арматура JD7798 Количество:2
14 - Шар L35438 Примечание:(КАТЕГОРИЯ III/II)Посмотреть аналогичные детали
15 - Конец тяги AL216465
16 - Смазочная арматура 58M5573
17 - Рукоятка L212539
18 - Пружинный шплинт 34M3857 Примечание:5 X 24 mm
19 - Рычаг AL214137
20 - Пружинный шплинт 34M7113 Примечание:6 X 26 mm
21 - Центральн. звено подвески AL215043
22 - Конец тяги AL216472
23 - Корпус тяги AL213991
24 - Пружина сжатия L211026
25 - Крепление со штифтом L211025
.. - Центральн. звено подвески AL176532 Примечание:NLA ;FI
Наверх
Держатель центральной тяги - ST306132
![Держатель центральной тяги]( "Джон Дир 6830 Держатель центральной тяги")
1 - Кронштейн AL169815
2 - Винт с головкой 19M7166 Примечание:M10 X 20
3 - Кронштейн AL201370 Примечание:(SUB FOR AL168250)
Наверх
КРЮК ЦЕНТРАЛЬНОЙ ТЯГИ (С ГИДРОПРИВОДОМ) КРЮК ЦЕНТРАЛЬНОЙ ТЯГИ (С ГИДРОПРИВОДОМ) - ST67118
![КРЮК ЦЕНТРАЛЬНОЙ ТЯГИ (С ГИДРОПРИВОДОМ) КРЮК ЦЕНТРАЛЬНОЙ ТЯГИ (С ГИДРОПРИВОДОМ)]( "Джон Дир 6830 КРЮК ЦЕНТРАЛЬНОЙ ТЯГИ (С ГИДРОПРИВОДОМ) КРЮК ЦЕНТРАЛЬНОЙ ТЯГИ (С ГИДРОПРИВОДОМ)")
1 - Гидрошланг AL176323 Количество:2
2 - Фитинг переходника 61M5193 Количество:2
3 - Пр. быстрос. гидр. муфты AL81368 Количество:2
4 - Щиток от пыли L31745 Количество:2
5 - Центральн. звено подвески AL175552
6 - Заглушка L170041 Количество:4
7 - Шар L35439 Примечание:CAT IIIПосмотреть аналогичные детали
8 - Винт с головкой 19M7329 Примечание:M10 X 75
9 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
10 - Фитинг переходника 38H5012 Количество:2
11 - Уплотнительное кольцо T77613
12 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
13 - Стопорная гайка 14M7517 Примечание:M10
14 - Крепление со штифтом L35441
15 - Пружина L35443
16 - Пружинный шплинт 34M7269 Количество:3 Примечание:6 X 30 mm
17 - Торсионные пружины L35444
18 - Рычаг L35442
19 - Скоба L35037
20 - Метка CC40740 Примечание:(БОЛЬШЕ НЕ ТРЕБУЕТСЯ)
21 - Комплект тяги AL202333
22 - Комплект осей поворота AL202334
23 - Метка L202567
24 - Комплект уплотнений RE259788
25 - Комплект соединений RE259780
26 - Комплект клапанов RE259745
27 - Комплект захвата AL202332
.. - Центральн. звено подвески AL174551 Примечание:FI
Наверх
ТРОС, ЦЕНТРАЛЬНЫЙ И ТЯГИ QUICK TACH - ST67828
![ТРОС, ЦЕНТРАЛЬНЫЙ И ТЯГИ QUICK TACH]( "Джон Дир 6830 ТРОС, ЦЕНТРАЛЬНЫЙ И ТЯГИ QUICK TACH")
1 - Кабель AL32693
2 - Кабель AL31983
3 - Скоба L39978 Количество:2
4 - Винт 21M7296 Примечание:M6 X 20
5 - Стопорная гайка 14M7376 Примечание:M6
6 - Кольцо L110086 Количество:2
7 - Крючок L173476
8 - Винт 19M9130 Примечание:M8 X 70
9 - Втулка L151028
.. - Комплект кабелей AL81619 Примечание:FI
Наверх
Оборудование, блок поперечного перемещения, без SCV - ST742067
![Оборудование, блок поперечного перемещения, без SCV]( "Джон Дир 6830 Оборудование, блок поперечного перемещения, без SCV")
1 - Качающийся блок AL207495
2 - Пластина L101454 Примечание:R
2 - Пластина L101453 Примечание:Левый
3 - Винт с головкой 19M7488 Количество:4 Примечание:M16 X 40
4 - Пластина L173900 Количество:2
5 - Пластина R127164 Количество:2
6 - Винт с головкой 19M7363 Количество:4 Примечание:M12 X 60
7 - Стопорная гайка 14M7168 Количество:4 Примечание:M12
Наверх
Пластины ограничителей основания, поперечные стабилизаторы - ST67120
![Пластины ограничителей основания, поперечные стабилизаторы]( "Джон Дир 6830 Пластины ограничителей основания, поперечные стабилизаторы")
1 - Пластина L101454 Примечание:R
1 - Пластина L101453 Примечание:Левый
2 - Винт с головкой 19M7488 Количество:4 Примечание:M16 X 40, (10.9)
3 - Прокладка R118079
4 - Качающийся блок L101655 Количество:2
5 - Штифт R117937 Количество:2
6 - Шайба 24M7383 Примечание:17 X 24 X 1 mm
7 - Быстрозамыкающийся штифт AR62151
8 - Шайба L115365
9 - Стопорная шайба L55222
Наверх
ПОПЕРЕЧНЫЕ СТАБИЛИЗАТОРЫ И ОПОРЫ - ST67121
![ПОПЕРЕЧНЫЕ СТАБИЛИЗАТОРЫ И ОПОРЫ]( "Джон Дир 6830 ПОПЕРЕЧНЫЕ СТАБИЛИЗАТОРЫ И ОПОРЫ")
1 - Хомут L112338 Примечание:R
1 - Хомут L112339 Примечание:Левый
2 - Уголок L171727 Serial No.______-683222 Примечание:R
2 - Уголок L206790 Serial No.683223-______ Примечание:R
2 - Уголок L171728 Serial No.______-683222 Примечание:Левый
2 - Уголок L206791 Serial No.683223-______ Примечание:Левый
3 - Винт с головкой 19M8029 Количество:4 Примечание:M16 X 30, (10.9)
Наверх
АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР, ЛЕВЫЙ И ПРАВЫЙ - ST67122
![АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР, ЛЕВЫЙ И ПРАВЫЙ]( "Джон Дир 6830 АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР, ЛЕВЫЙ И ПРАВЫЙ")
1 - Подпорка AL201127 Примечание:(SUB FOR AL175835)Посмотреть аналогичные детали
2 - Кольцо L110086 Примечание:(FOR AL175835)
2 - Кольцо L201357 Примечание:NLA; ORDER L202814, (FOR AL201127)
2 - Кольцо L202814
3 - Упор ....... Примечание:NSEP (ORD AL206319)
4 - Шаровое соединение AL201330 Примечание:(SUB FOR AL175834)
5 - Рукоятка L102199
6 - Стяжная тяга L201351 Примечание:(SUB FOR L102193)
7 - Вилка L102194
8 - Пружинный шплинт 34M7071 Примечание:10 X 35 mm
9 - Пружинное кольцо 40M7159
10 - Кольцо 40M7149
11 - Кольцо L102196 Количество:2
12 - Пружинный шплинт ....... Примечание:(ORD R128043, (2) 40M7080)
13 - Кронштейн L213190 Примечание:SUB FOR L155799APPL
14 - Втулка L102195
15 - Винт L153588 Количество:2
16 - Крепление со штифтом R58262
17 - Стопорная шайба L174417 Примечание:(SUB FOR L55222)
18 - Пружина сжатия L102198
19 - Втулка L102197
20 - Крючок L59572
21 - Шайба 24H1701 Примечание:29/64" X 1-1/8" X 0.095"
22 - Винт с головкой 19M7168 Примечание:M10 X 30
23 - Гайка 14M7274 Примечание:M10
24 - Звено цепи AL61784
25 - Пружина растяжения L59573 Примечание:(FOR AL175835)
25 - Пружина растяжения L201735 Примечание:(FOR AL201127)
26 - Крепление со штифтом L111822
27 - Пружинное кольцо 40M7269
28 - Крепление со штифтом R128043
29 - Пружинное кольцо 40M7080 Количество:2
30 - Детали линии сборки AL176785
31 - Смазочная арматура 58M5573 Примечание:(FOR L201351)
.. - Подпорка AL176760 Примечание:(ТАКЖЕ ВКЛЮЧАЕТ ПРАВЫЙ СТАБИЛИЗАТОР) FI (ORD AL206323)
.. - Подпорка AL206323 Примечание:(ТАКЖЕ ВКЛЮЧАЕТ ПРАВЫЙ СТАБИЛИЗАТОР) FI
Наверх
Навесное оборудование, стержень автоматического стабилизатора - ST810016
![Навесное оборудование, стержень автоматического стабилизатора]( "Джон Дир 6830 Навесное оборудование, стержень автоматического стабилизатора")
1 - Подпорка AL206323
Наверх
Деталь крепления, автоматический стабилизирующий брус - ST810035
![Деталь крепления, автоматический стабилизирующий брус]( "Джон Дир 6830 Деталь крепления, автоматический стабилизирующий брус")
1 - Подпорка AL210904
2 - Подпорка AL225292 Примечание:ORDER AL227513
2 - Подпорка AL227513
3 - Стопорная гайка 14M7586 Примечание:M4
4 - Пружинное кольцо 40M7010 Количество:2
5 - Пружинное кольцо 40M7159
6 - Смазочная арматура 58M7035
7 - Звено цепи L220560
8 - Гильза L220561
9 - Кольцо L220562
10 - Пружина сжатия L220563
11 - Кольцо L220564
12 - Кольцо L220565
13 - Кольцо L220566
14 - Стержень L220567
15 - Пружинный шплинт L220570
16 - Заслонка L220796
17 - Вилы L220798
18 - Штифт L220799
Наверх
РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР, ПРАВЫЙ - ST67123
![РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР, ПРАВЫЙ]( "Джон Дир 6830 РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР, ПРАВЫЙ")
1 - Амортизатор AL179395 Примечание:(SUB FOR AL157076)
2 - Гильза AL76962
3 - Шпилька AL157231
4 - Пружинный шплинт 34M7268 Количество:2 Примечание:5 X 20 mm
5 - Втулка L63710 Количество:2
6 - Гильза L155146
7 - Пружина сжатия L155147
8 - Кольцо 40M7208
9 - Шайба L155148 Количество:2
10 - Штифт L174836 Примечание:(SUB FOR L114666)
11 - Кронштейн L101133
12 - Винт L153588 Количество:2
13 - Стопорная шайба L174417 Примечание:(SUB FOR L55222)
14 - Шайба 24M7085 Примечание:15 X 28 X 2.500 mm
15 - Кронштейн L213190 Примечание:SUB FOR L155799APPL
16 - Гильза L155149
17 - Стопорная гайка 14M7169 Примечание:M14
18 - Винт с головкой 19M7188 Примечание:M14 X 70
.. - Подпорка AL176760 Примечание:(ТАКЖЕ ВКЛЮЧАЕТ ЛЕВЫЙ СТАБИЛИЗАТОР) FI (ORD AL206323)
.. - Подпорка AL206323 Примечание:(ТАКЖЕ ВКЛЮЧАЕТ ЛЕВЫЙ СТАБИЛИЗАТОР) FI
Наверх
РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР, ПРАВЫЙ ИЛИ ЛЕВЫЙ - ST67124
![РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР, ПРАВЫЙ ИЛИ ЛЕВЫЙ]( "Джон Дир 6830 РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР, ПРАВЫЙ ИЛИ ЛЕВЫЙ")
1 - Шплинт 11M7071 Примечание:8 X 40 mm
2 - Корпус тяги AL201044 Примечание:(SUB FOR DE18854 APPL)
3 - Штифт AL201043 Примечание:(SUB FOR DE18899 APPL)
4 - Вилка L175355 Примечание:(SUB FOR DE18856)
5 - Конец тяги AL201045 Примечание:(SUB FOR DE18855 APPL)
6 - Винт 19M8575 Количество:4 Примечание:M16 X 30
7 - Кронштейн L155799
8 - Регулировочный хомут L110897 Количество:2
9 - Винт L153588 Количество:2
10 - Крепление со штифтом R58262
11 - Стопорная шайба L174417 Примечание:(SUB FOR L55222)
12 - Крепление со штифтом L77493
13 - Кронштейн L79378
14 - Винт с головкой 19M7489 Количество:2 Примечание:M16 X 45, (10.9)
.. - Качающийся блок AL151119 Примечание:INCL KEYS 1-12, FI
Наверх
ВАЛ РЕГУЛИРОВКИ НАГРУЗКИ, ОПОРА — КОМПЛЕКТ ДЛЯ УСТАНОВКИ В ПОЛЕВЫХ УСЛОВИЯХ - ST67125
![ВАЛ РЕГУЛИРОВКИ НАГРУЗКИ, ОПОРА — КОМПЛЕКТ ДЛЯ УСТАНОВКИ В ПОЛЕВЫХ УСЛОВИЯХ]( "Джон Дир 6830 ВАЛ РЕГУЛИРОВКИ НАГРУЗКИ, ОПОРА — КОМПЛЕКТ ДЛЯ УСТАНОВКИ В ПОЛЕВЫХ УСЛОВИЯХ")
1 - Опора AL159584 Примечание:Левый
1 - Опора AL159585 Примечание:R
2 - Хомут L156593 Количество:2
3 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
4 - Хомут AL160443 Количество:2
5 - Винт с головкой 19M7364 Количество:4 Примечание:M12 X 80, (10.9)
6 - Винт 19M8379 Количество:2 Примечание:M12 X 25
7 - Шайба 24M7213 Количество:6 Примечание:10.500 X 25 X 4 mm
.. - Опора AL160835 Примечание:NLA, INCL (6) 24M7213, FI
Наверх
