'Каталог Запчастей John Deere :6830 Tractor (Engine 6068HL281,6068HL283) (Europe Edition) - PC4558 42 Электрические компоненты жгуты проводов и техника точного земледелия

Перейти к другим разделам

Содержимое: Каталог Запчастей John Deere :6830 Tractor (Engine 6068HL281,6068HL283) (Europe Edition) - PC4558 42 Электрические компоненты жгуты проводов и техника точного земледелия

СОЕДИНЕНИЕ ДЛЯ ВНЕШНЕГО ЗАПУСКА - ST68332

КАБЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ - ST68333

ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ - ST68334

ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ, ВНУТРИ КАБИНЫ (ДЛЯ ШВЕЦИИ) - ST68335

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ, РЕЛЕ, ТАБЛИЧКА ДЛЯ ЖГУТА ПРОВОДОВ ИСТОЧНИКА ПИТАНИЯ - ST68337

ЖГУТ ЭЛЕКТРОПРОВОДКИ ИСТОЧНИКА ПИТАНИЯ - ST66963

ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ - ST66964

ЖГУТ ПРОВОДОВ, ФАРЫ И РАБОЧЕЕ ОСВЕЩЕНИЕ (ПЕРЕДНЯЯ РЕШЕТКА) - ST68340

Жгут проводов, передний PTO - ST68349

ЗАЖИМ ЖГУТА ПРОВОДОВ - ST66967

ЖГУТ ТРАНСМИССИИ (ЗАДНИЙ) - ST66968

ЖГУТ ТРАНСМИССИИ (ПЕРЕДНИЙ) - ST66969

Жгут проводов кабины - ST68355

Жгут проводов кабины - ST68356

ЖГУТ ПРОВОДОВ, ВКЛВЫКЛ СТОЯНОЧНОЙ БЛОКИРОВКИ (КАБИНА) - ST68357

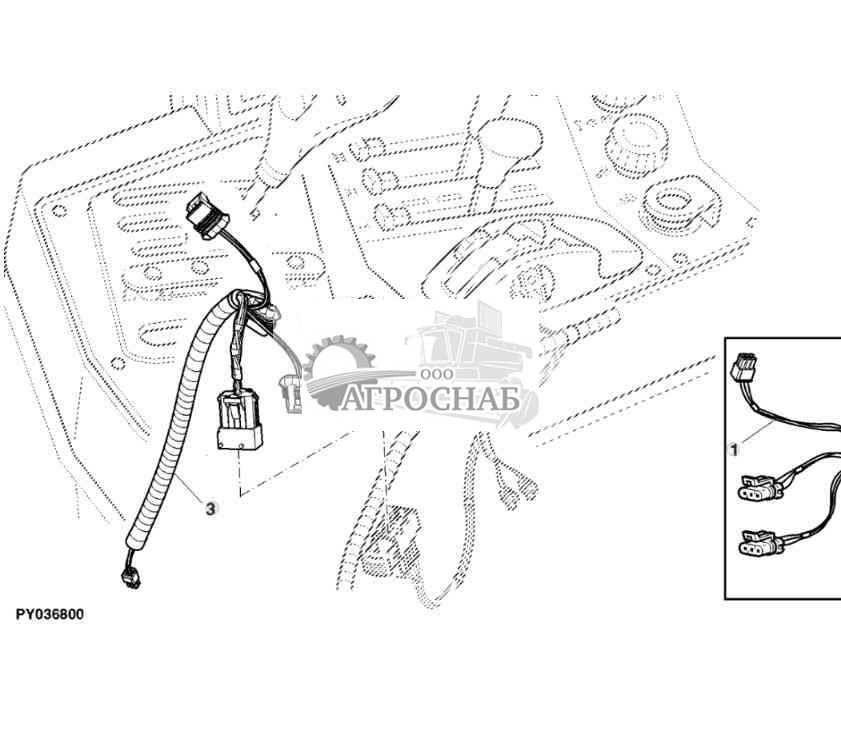

ЖГУТ ПРОВОДОВ ИНДИКАТОРА ПЕРЕДАЧИ, POWRQUAD PLUS - ST68358

ЖГУТ ПРОВОДОВ, MFWD С TLS - ST68348

ЖГУТ ПРОВОДОВ, СИСТЕМЫ ОБОГРЕВА И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА - ST68360

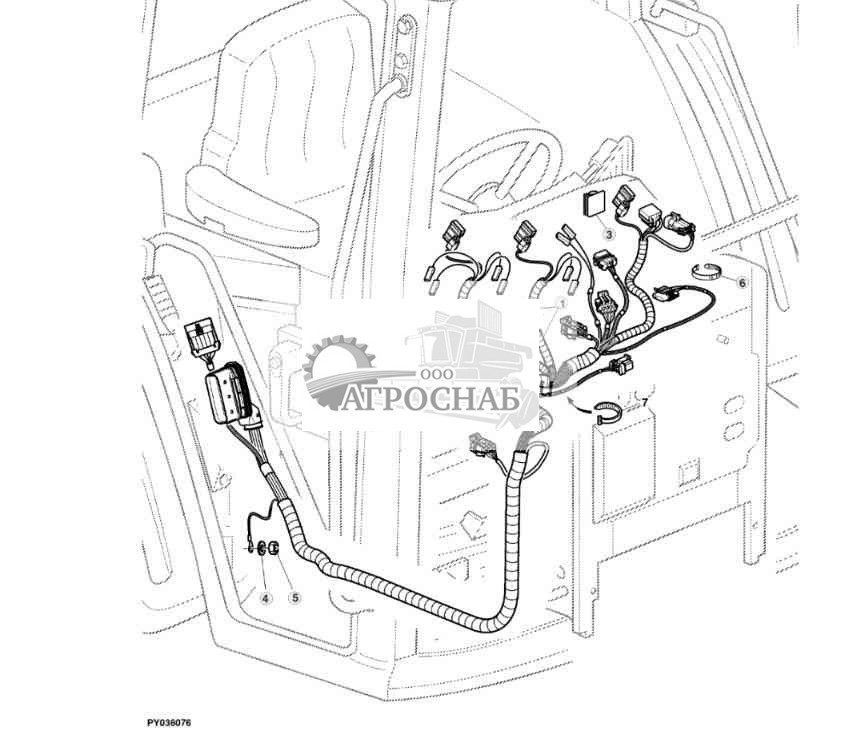

ЖГУТ ПРОВОДОВ — ИНСТРУМЕНТЫ (КАБИНА) - ST68361

КАНАЛ, ЖГУТ ПРОВОДОВ - ST68362

ЖГУТ ПРОВОДОВ, ВКЛЮЧЕНИЕ МУФТЫ СЦЕПЛЕНИЯ - ST66978

Жгут проводов, крыша кабины - ST68364

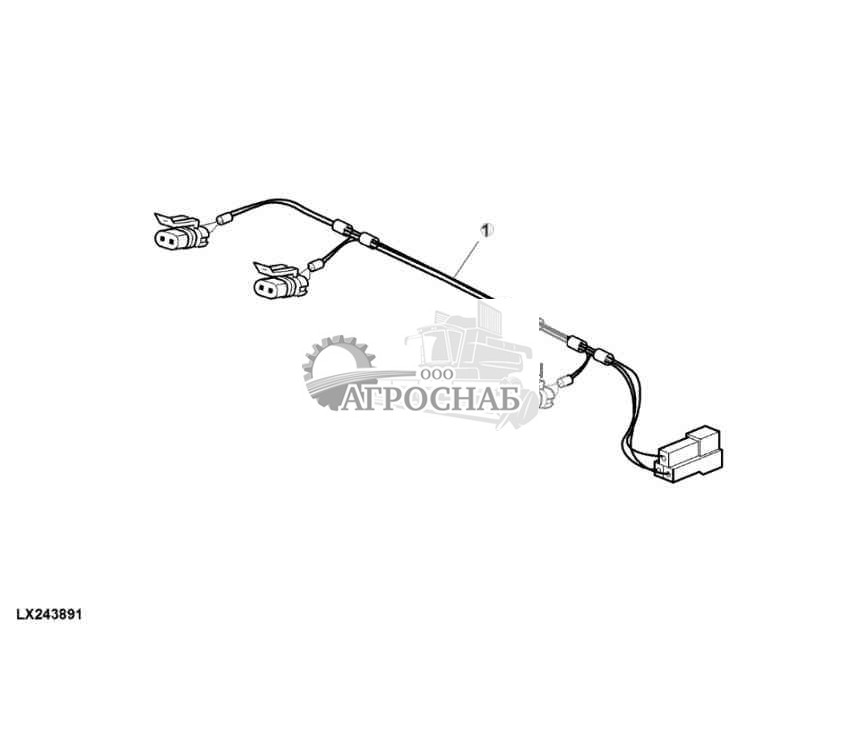

Жгут проводов, фары рабочего освещения, H3, задняя часть кабины - ST831813

ЖГУТ ПРОВОДОВ, ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА И ГАБАРИТНЫЕ ОГНИ, ФАРЫ ИЛИ РАБОЧЕЕ ОСВЕЩЕНИЕ - ST68365

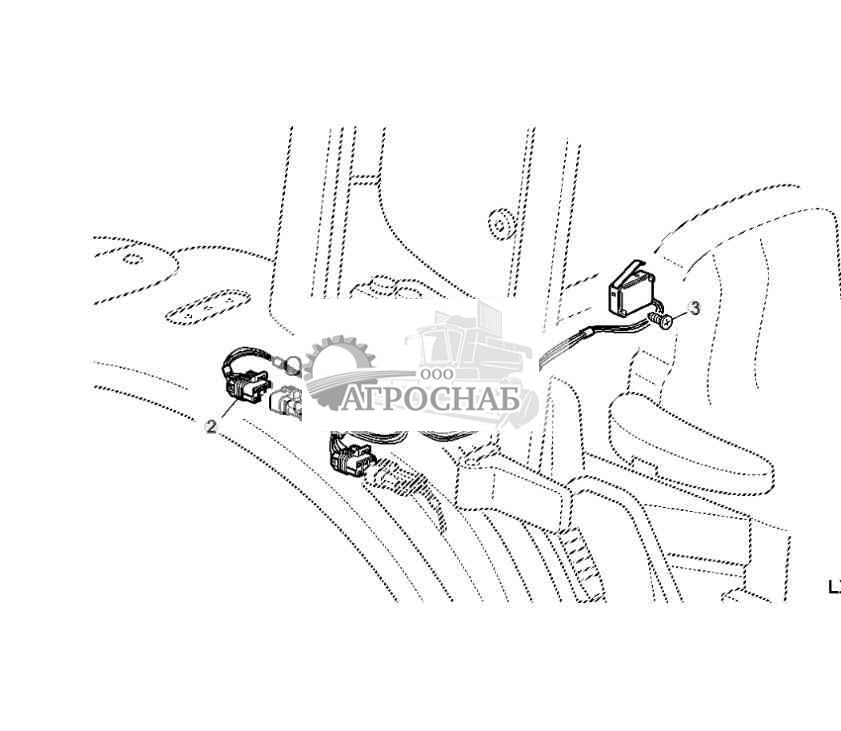

ЖГУТ ПРОВОДОВ ОЧИСТИТЕЛЯ ЗАДНЕГО ОКНА - ST68366

ЖГУТ ПРОВОДОВ, ПЕРЕКЛЮЧАТЕЛЬ ВЕТРОВОГО СТЕКЛА ЖГУТ ПРОВОДОВ, ПЕРЕКЛЮЧАТЕЛЬ ВЕТРОВОГО СТЕКЛА - ST68367

Звуковой сигнал заднего хода - ST66983

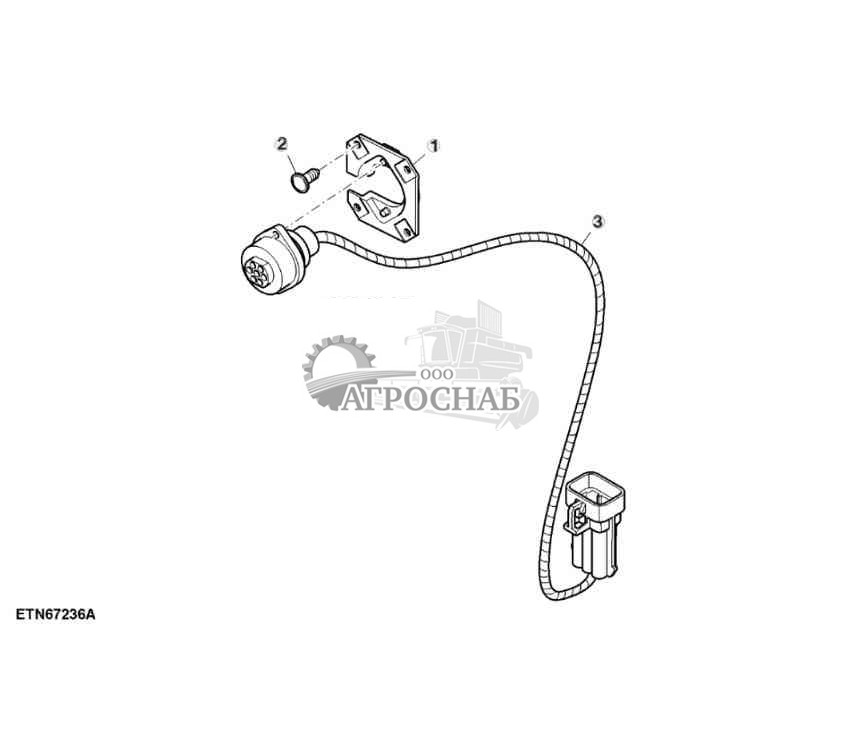

Жгут проводов, сигнальное гнездо интерфейса - ST762664

СОЕДИНЕНИЕ ДЛЯ ВНЕШНЕГО ЗАПУСКА - ST68332


СОЕДИНЕНИЕ ДЛЯ ВНЕШНЕГО ЗАПУСКА


1 - Кабель аккумулятора AL177698
2 - Заглушка L156522
3 - Гайка L153724 Количество:2
4 - Винт 19M8126 Примечание:M8 X 45
5 - Колпачок L78661
6 - Корпус L153721 Примечание:LOW
7 - Винт 19M7866 Примечание:M8 X 20, (10.9)
8 - Распорная втулка L153723
9 - Корпус L153720 Примечание:UP
10 - Карман L153722
11 - Винт 19M8291 Примечание:M8 X 35, (10.9)
12 - Стопорная гайка 14M7166 Примечание:M8
13 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
14 - Винт 37M7286 Количество:3
15 - Вспом. пусков. устройство AL179320

Наверх

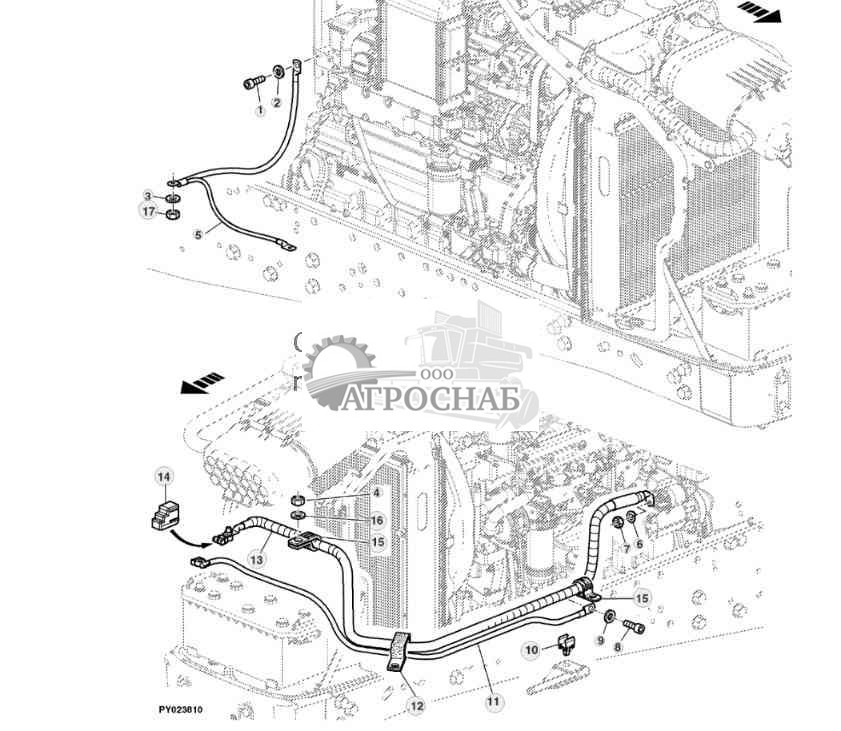

КАБЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ - ST68333


КАБЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ


1 - Винт с головкой 19M7268 Примечание:M12 X 25
2 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
3 - Шайба 24M7055 Примечание:8.400 X 16 X 1.600 mm
4 - Гайка 14M7273 Количество:2 Примечание:M8
5 - Кабель аккумулятора AL159181
6 - Стопорная шайба 12M7135 Примечание:10 mm
7 - Гайка 14M7274 Примечание:M10
8 - Винт 19M9201 Примечание:M14 X 25
9 - Шайба 24M7145 Примечание:15 X 24 X 2.500 mm
10 - Зажимная скоба L153768
11 - Кабель аккумулятора AL159445
12 - Скоба R50454
13 - Кабель аккумулятора AL178758
14 - Щиток L154937
15 - Скоба R72659
16 - Шайба 24M7298 Примечание:8.400 X 25 X 2 mm
17 - Стопорная гайка 14M7166 Примечание:M8

Наверх

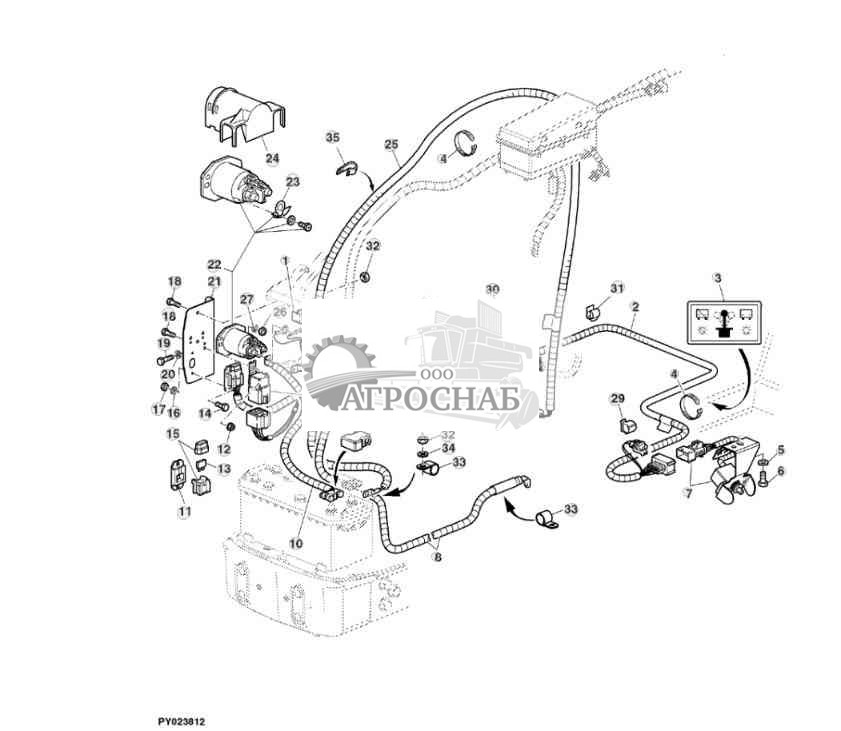

ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ - ST68334


ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ


1 - Скоба L111827
2 - Жгут проводов AL178634 Примечание:(SUB FOR AL171886 APPL)
3 - Метка L168511
4 - Обвязной хомут R44302 Количество:5 Посмотреть аналогичные детали
5 - Шайба 24M7251 Примечание:6.400 X 18 X 1.600 mm
6 - Винт 21M7296 Примечание:M6 X 20
7 - Тумблер/кулисный переключ. AL171877
8 - Кабель AL179321
9 - Щиток L173142
10 - Источник питания AL169143
11 - Патрон предохранителя 57M8093
12 - Фланцевая гайка 14M7303 Примечание:M6
13 - Плавкий предохранитель 57M7329 Примечание:1A
14 - Винт с головкой 19M8078 Количество:2 Примечание:M4 X 16
15 - Патрон предохранителя 57M9123
16 - Шайба 24M7146 Количество:2 Примечание:4.300 X 12 X 1 mm
17 - Гайка 14M7139 Количество:2 Примечание:M4
18 - Винт с головкой 19M7560 Количество:3 Примечание:M6 X 16
19 - Винт с головкой 19M7162 Количество:2 Примечание:M8 X 16
20 - Шайба 24M7055 Количество:2 Примечание:8.400 X 16 X 1.600 mm
21 - Карман L166364
22 - Реле AL176404
23 - Патрон предохранителя AL170554
24 - Крышка L169917
25 - Жгут проводов AL176401 Примечание:W02/1
26 - Гайка 14M7009 Количество:2 Примечание:M6
27 - Стопорная шайба 12M7133 Количество:2 Примечание:6 mm
28 - Реле AL164265
29 - Скоба L170015 Количество:2
30 - Скоба L170015 Примечание:(SUB FOR L114783 APPL)
31 - Скоба L113698 Количество:3 Примечание:NLA; ORDER L110765
31 - Скоба L110765 Количество:3
32 - Гайка 14M7273 Количество:2 Примечание:M8
33 - Скоба R72659 Количество:2
34 - Шайба 24M7298 Примечание:8.400 X 25 X 2 mm
35 - Зажимная скоба AH96317
.. - Компл. автом. выключателя AL174697 Примечание:FI (ORD W/ L168511)

Наверх

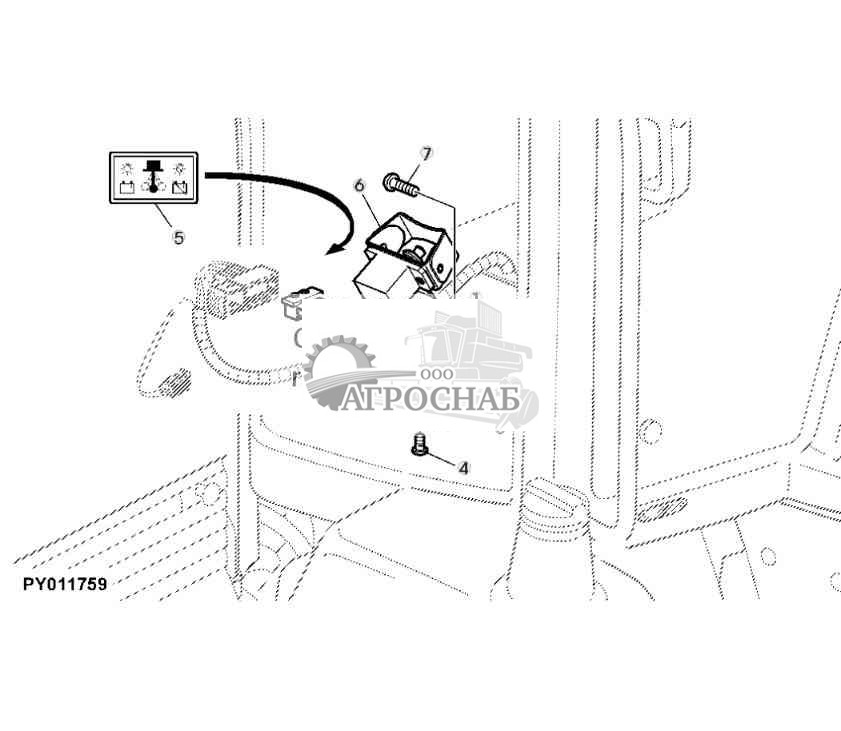

ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ, ВНУТРИ КАБИНЫ (ДЛЯ ШВЕЦИИ) - ST68335


ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ, ВНУТРИ КАБИНЫ (ДЛЯ ШВЕЦИИ)


1 - Стопорная гайка 14M7166 Примечание:M8
2 - Шайба 24M7362 Количество:2 Примечание:8.400 X 16 X 1.600 mm
3 - Кронштейн L174567 Количество:5
4 - Винт 19M8675 Примечание:M8 X 16
5 - Метка L168511
6 - Тумблер/кулисный переключ. AL179148
7 - Винт 19M8751 Примечание:M10 X 16
.. - Комплект преобразователя AL180201 Примечание:FI

Наверх

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ, РЕЛЕ, ТАБЛИЧКА ДЛЯ ЖГУТА ПРОВОДОВ ИСТОЧНИКА ПИТАНИЯ - ST68337


ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ, РЕЛЕ, ТАБЛИЧКА ДЛЯ ЖГУТА ПРОВОДОВ ИСТОЧНИКА ПИТАНИЯ


1 - Метка L175352
2 - Крышка L168703
3 - Крышка L172416
4 - Гайка 14H785 Количество:2 Примечание:5/16"
5 - Стопорная шайба 12M7122 Количество:2 Примечание:8.400 mm
6 - Гайка 14H631 Количество:2 Примечание:0.190"
7 - Стопорная шайба 12H295 Примечание:0.190"
8 - Реле стартера RE164448 Посмотреть аналогичные детали
9 - Винт с головкой 19M6614 Количество:2 Примечание:M6 X 12
10 - Шайба 24M7054 Количество:4 Примечание:6.400 X 12 X 1.600 mm
11 - Стопор L171977
12 - Гайка 14M7272 Количество:2 Примечание:M6
13 - Плавкий предохранитель 57M7689 Количество:2 Примечание:10 A
13 - Плавкий предохранитель 57M7690 Количество:2 Примечание:15 A
13 - Плавкий предохранитель 57M7691 Количество:3 Примечание:20 A
14 - Реле AL77324 Примечание:20/40A
15 - Плавкий предохранитель 57M7993 Количество:3 Примечание:70A
16 - Реле AL207376 Примечание:70A, SUB FOR AL81718Посмотреть аналогичные детали
17 - Ограждение L172738
18 - Ограждение L172739

Наверх

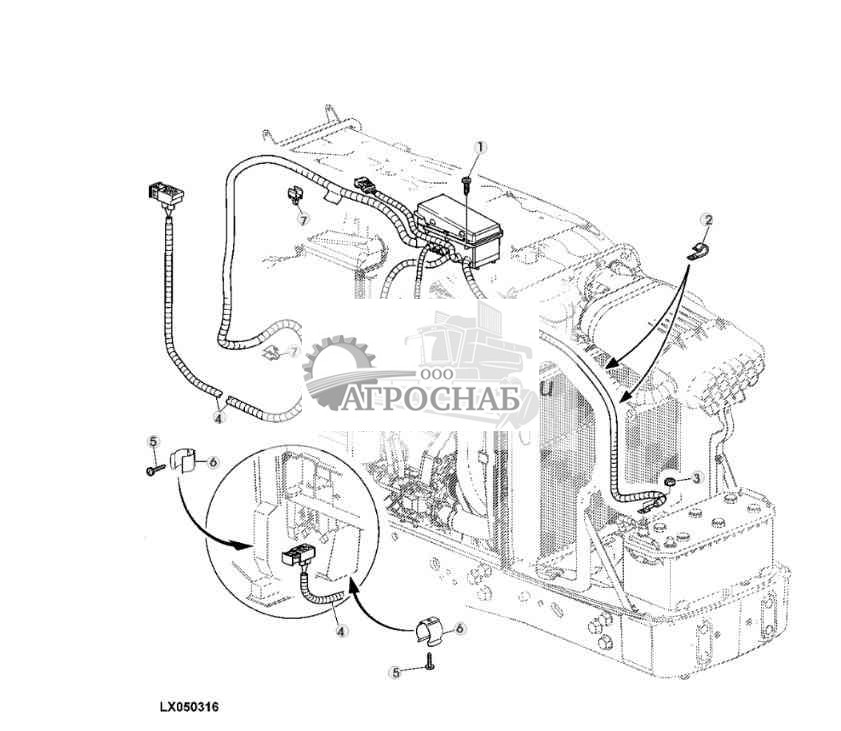

ЖГУТ ЭЛЕКТРОПРОВОДКИ ИСТОЧНИКА ПИТАНИЯ - ST66963


ЖГУТ ЭЛЕКТРОПРОВОДКИ ИСТОЧНИКА ПИТАНИЯ


1 - Винт 37M7286 Количество:6
2 - Зажимная скоба AH96317
3 - Гайка 14M7274 Примечание:M10
4 - Жгут проводов AL179849 Tractor Serial No.______-620299 Примечание:W01/6 (ORD AL200122)
4 - Жгут проводов AL200122 Tractor Serial No.620300-______
5 - Винт 37M7240 Количество:3
6 - Скоба L153769 Количество:3
7 - Зажимная скоба L153768 Количество:6
8 - Стопорная гайка 14M7165 Примечание:M6
9 - Скоба AL157838

Наверх

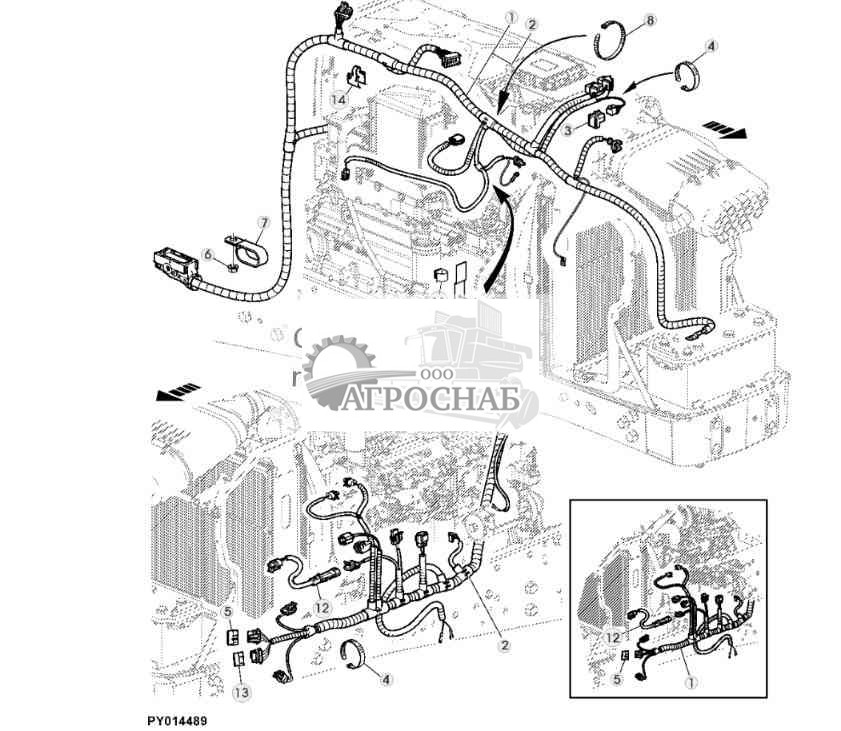

ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ - ST66964


ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ


1 - Жг. пров. питания двиг. AL179848 Примечание:W51/6
2 - Жгут проводов AL201516 Примечание:ORDER AL202363
2 - Жгут проводов AL202363
3 - Электрон. блок управления RE207311
4 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
5 - Вспом. электр. разъем L116272
6 - Фланцевая гайка 14M7298 Примечание:M8
7 - Скоба R50454
8 - Обвязной хомут H77698 Посмотреть аналогичные детали
9 - Винт 37M7176 Количество:2 Примечание:M6 X 16
10 - Карман L176388 Примечание:(SUB FOR L169019)
11 - Зажимная скоба L169020 Количество:3
12 - Жгут проводов AL177623
13 - Вспом. электр. разъем L116274
14 - Зажимная скоба L153768 Количество:4

Наверх

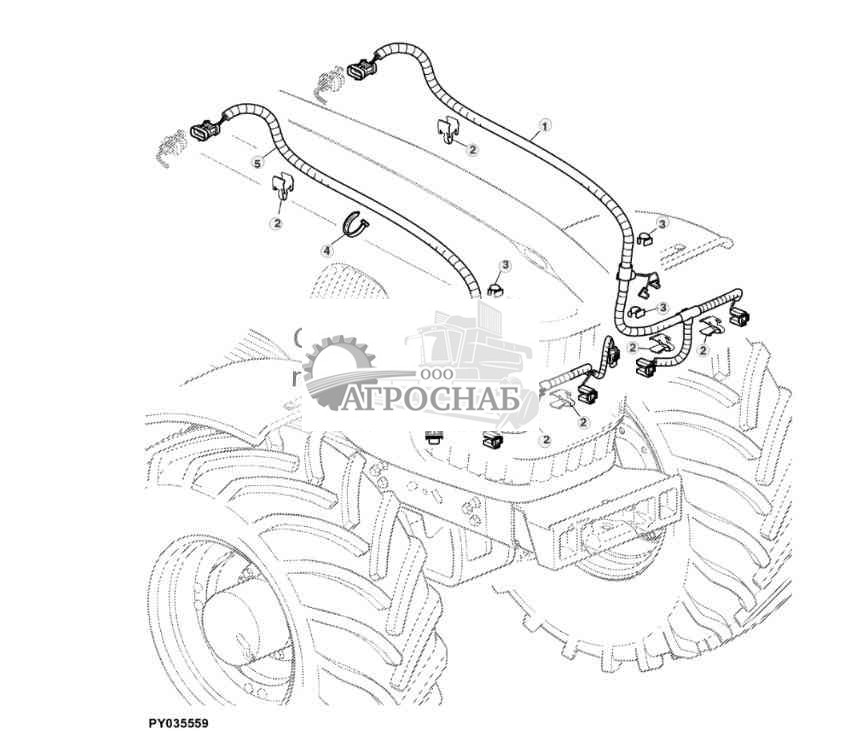

ЖГУТ ПРОВОДОВ, ФАРЫ И РАБОЧЕЕ ОСВЕЩЕНИЕ (ПЕРЕДНЯЯ РЕШЕТКА) - ST68340


ЖГУТ ПРОВОДОВ, ФАРЫ И РАБОЧЕЕ ОСВЕЩЕНИЕ (ПЕРЕДНЯЯ РЕШЕТКА)


1 - Жгут проводов AL177293 Примечание:W11/8
2 - Скоба L111827 Количество:3
3 - Зажимная скоба L169020 Количество:2
4 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
5 - Жгут проводов AL177748 Примечание:(С РАБОЧИМ ОСВЕЩЕНИЕМ, ПЕРЕДНЯЯ РЕШЕТКА) W11/7

Наверх

Жгут проводов, передний PTO - ST68349


Жгут проводов, передний PTO


1 - Жгут проводов AL172294 Примечание:W79/1

Наверх

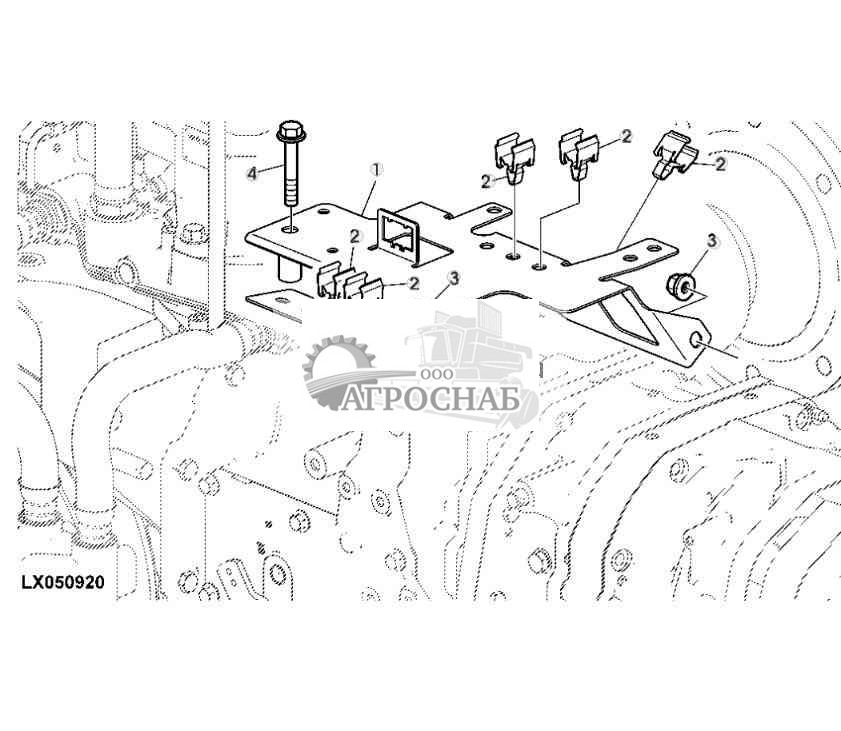

ЗАЖИМ ЖГУТА ПРОВОДОВ - ST66967


ЗАЖИМ ЖГУТА ПРОВОДОВ


1 - Карман AL175935
2 - Зажимная скоба L153768 Количество:5
3 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
4 - Винт 19M7979 Примечание:M8 X 55

Наверх

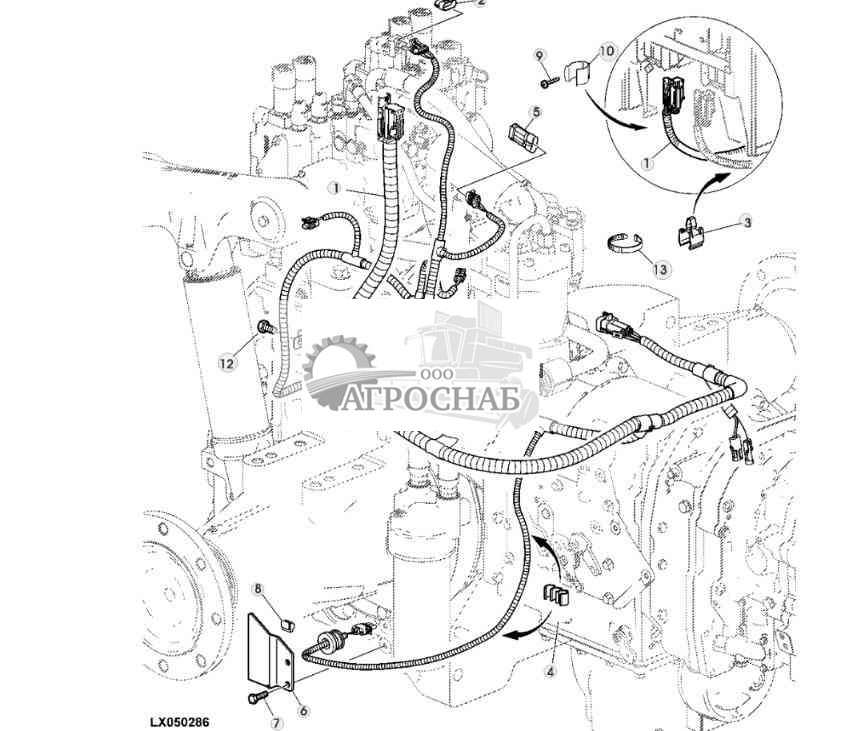

ЖГУТ ТРАНСМИССИИ (ЗАДНИЙ) - ST66968


ЖГУТ ТРАНСМИССИИ (ЗАДНИЙ)


1 - Жгут проводов AL180004 Примечание:W63/4
2 - Вспом. электр. разъем L116272 Примечание:(БЕЗ ОСИ БАЛАНСИРА)
3 - Зажимная скоба L153768 Количество:2
4 - Скоба L170508 Количество:2
5 - Заглушка AL113566 Примечание:(БЕЗ ОСИ БАЛАНСИРА)
6 - Щиток R254180
7 - Винт с головкой 19M7297 Количество:2 Примечание:M8 X 12
8 - Скоба L102323
9 - Винт 37M7179 Количество:2
10 - Скоба L153769 Количество:2
11 - Зажимная скоба L167244
12 - Винт с головкой 19M7300 Примечание:M6 X 10
13 - Обвязной хомут H77698 Количество:3 Посмотреть аналогичные детали

Наверх

ЖГУТ ТРАНСМИССИИ (ПЕРЕДНИЙ) - ST66969


ЖГУТ ТРАНСМИССИИ (ПЕРЕДНИЙ)


1 - Жгут проводов AL180005 Примечание:W61/13
2 - Зажимная скоба L153768 Количество:4
3 - Карман L170892
4 - Зажимная скоба L115277
5 - Скоба L110765
6 - Скоба L111827
7 - Обвязной хомут R44302 Посмотреть аналогичные детали
8 - Винт с головкой 19M7008 Примечание:M8 X 10
9 - Шайба 24M7055 Примечание:8.400 X 16 X 1.600 mm
10 - Карман L155049
11 - Винт 37M7240 Количество:2
12 - Скоба L153769 Количество:2
13 - Скоба T13744

Наверх

Жгут проводов кабины - ST68355


Жгут проводов кабины


1 - Жгут проводов кабины AL179841 Tractor Serial No.______-606378 Примечание:W21/3
2 - Обвязной хомут H77698 Tractor Serial No.______-606378Посмотреть аналогичные детали
3 - Корпус электр. разъема 57M7918 Количество:2 Tractor Serial No.______-606378
4 - Колпачок L32394 Количество:3 Tractor Serial No.______-606378
5 - Гайка 14M7273 Количество:3 Tractor Serial No.______-606378 Примечание:M8
6 - Шайба 24M7055 Количество:3 Tractor Serial No.______-606378 Примечание:8.400 X 16 X 1.600 mm
7 - Электрон. блок управления RE207311 Tractor Serial No.______-606378
8 - Обвязной хомут R44302 Tractor Serial No.______-606378Посмотреть аналогичные детали
9 - Прокладка 24M7029 Количество:4 Tractor Serial No.______-606378
10 - Винт L174303 Количество:4 Tractor Serial No.______-606378 Примечание:(SUB FOR 37M7095)
11 - Скоба L113094 Количество:4 Tractor Serial No.______-606378 Примечание:(SUB FOR L174548 APPL)
12 - Уплотнение L78028 Количество:2 Tractor Serial No.______-606378
13 - Жгут проводов AL179111 Tractor Serial No.______-606378 Примечание:(БЕЗ ВЫКЛЮЧАТЕЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ) W03/2

Наверх

Жгут проводов кабины - ST68356


Жгут проводов кабины


1 - Жгут проводов кабины AL201512 Tractor Serial No.606379-______ Примечание:W21/3
2 - Обвязной хомут H77698 Tractor Serial No.606379-______Посмотреть аналогичные детали
3 - Корпус электр. разъема 57M7918 Количество:2 Tractor Serial No.606379-______
4 - Гайка 14M7273 Количество:3 Tractor Serial No.606379-______ Примечание:M8
5 - Шайба 24M7055 Количество:3 Tractor Serial No.606379-______ Примечание:8.400 X 16 X 1.600 mm
6 - Колпачок L32394 Количество:3 Tractor Serial No.606379-______
7 - Электрон. блок управления RE207311 Tractor Serial No.606379-______
8 - Обвязной хомут R44302 Tractor Serial No.606379-______Посмотреть аналогичные детали
9 - Прокладка 24M7029 Количество:4 Tractor Serial No.606379-______
10 - Винт L174303 Количество:4 Tractor Serial No.606379-______
11 - Скоба L174548 Количество:3 Tractor Serial No.606379-______
12 - Уплотнение L78028 Количество:2 Tractor Serial No.606379-______
13 - Жгут проводов AL179111 Tractor Serial No.606379-______ Примечание:(БЕЗ ВЫКЛЮЧАТЕЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ) W03/2
14 - Обвязной хомут L171122 Количество:2

Наверх

ЖГУТ ПРОВОДОВ, ВКЛВЫКЛ СТОЯНОЧНОЙ БЛОКИРОВКИ (КАБИНА) - ST68357


ЖГУТ ПРОВОДОВ, ВКЛВЫКЛ СТОЯНОЧНОЙ БЛОКИРОВКИ (КАБИНА)


1 - Гайка 14M7139 Количество:2 Примечание:M4
2 - Шайба 24M7117 Количество:2 Примечание:4.300 X 9 X 0.800 mm
3 - Фитинг переходника L111706
4 - Жгут проводов AL157325 Примечание:W106/1
5 - Скоба L113698 Количество:2 Примечание:NLA; ORDER L110765
5 - Скоба L110765 Количество:2

Наверх

ЖГУТ ПРОВОДОВ ИНДИКАТОРА ПЕРЕДАЧИ, POWRQUAD PLUS - ST68358


ЖГУТ ПРОВОДОВ ИНДИКАТОРА ПЕРЕДАЧИ, POWRQUAD PLUS


1 - Жгут проводов AL179844 Примечание:W25/3; NLA; ORDER AL211847
2 - Обвязной хомут R44302 Посмотреть аналогичные детали
3 - Жгут проводов AL211847

Наверх

ЖГУТ ПРОВОДОВ, MFWD С TLS - ST68348


ЖГУТ ПРОВОДОВ, MFWD С TLS


1 - Жгут проводов AL177372 Примечание:W72/2
2 - Винт с головкой 19M7557 Примечание:M10 X 16
3 - Скоба L156556
4 - Обвязной хомут H77698 Количество:4 Посмотреть аналогичные детали

Наверх

ЖГУТ ПРОВОДОВ, СИСТЕМЫ ОБОГРЕВА И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА - ST68360


ЖГУТ ПРОВОДОВ, СИСТЕМЫ ОБОГРЕВА И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА


1 - Жгут проводов AL163806 Примечание:(C ОТОПИТЕЛЕМ) W90/3
1 - Жгут проводов AL163805 Примечание:(C ОТОПИТЕЛЕМ) (С КОНДИЦИОНЕРОМ ВОЗДУХА) W90/2
2 - Скоба L150304
3 - Зажимная скоба L113795

Наверх

ЖГУТ ПРОВОДОВ — ИНСТРУМЕНТЫ (КАБИНА) - ST68361


ЖГУТ ПРОВОДОВ — ИНСТРУМЕНТЫ (КАБИНА)


1 - Щитовая проводка прибора AL179842 Tractor Serial No.______-606378 Примечание:W22/3
2 - Жгут проводов AL201514 Tractor Serial No.606379-______
3 - Зажимная скоба R47474
4 - Шайба 24M7055 Примечание:8.400 X 16 X 1.600 mm
5 - Гайка 14M7273 Примечание:M8
6 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
7 - Обвязной хомут L169299

Наверх

КАНАЛ, ЖГУТ ПРОВОДОВ - ST68362


КАНАЛ, ЖГУТ ПРОВОДОВ


1 - Щиток L169123 Примечание:(ORD AL178137)
2 - Гайка L40924 Количество:3
3 - Желоб L170967
4 - Желоб L175842 Примечание:(SUB FOR AL150444)
5 - Желоб L175841 Примечание:(SUB FOR AL150445)
6 - Скоба L166759
7 - Перегородка L169122 Примечание:(ORD AL178137)
8 - Винт 37M7361 Количество:6 Примечание:M6 X 16
9 - Крышка L169121
10 - Болт L172533
11 - Фланцевая гайка 14M7375 Примечание:M5
12 - Заглушка 99M7057 Примечание:SUB FOR APPL 99M7077
13 - Заглушка 99M7009 Количество:2
14 - Перегородка AL178137

Наверх

ЖГУТ ПРОВОДОВ, ВКЛЮЧЕНИЕ МУФТЫ СЦЕПЛЕНИЯ - ST66978


ЖГУТ ПРОВОДОВ, ВКЛЮЧЕНИЕ МУФТЫ СЦЕПЛЕНИЯ


1 - Жгут проводов AL171871 Примечание:W27/1

Наверх

Жгут проводов, крыша кабины - ST68364


Жгут проводов, крыша кабины


1 - Жгут проводов AL179846 Примечание:W23/2, ORDER AL206084
2 - Скоба L173487 Количество:2 Примечание:SUB FOR L154332 APPL
3 - Винт с головкой 19M7560 Количество:2 Примечание:M6 X 16
4 - Шайба 24M7139 Количество:2 Примечание:6.400 X 18 X 1.600 mm
5 - Обвязной хомут L171035 Количество:8
6 - Карман L170145
7 - Скоба L170952 Количество:3
8 - Уплотнение L102007 Количество:3
9 - Жгут проводов AL206084 Примечание:SUB FOR AL206083, AL181434, AL179846

Наверх

Жгут проводов, фары рабочего освещения, H3, задняя часть кабины - ST831813


Жгут проводов, фары рабочего освещения, H3, задняя часть кабины


1 - Жгут проводов AL156254

Наверх

ЖГУТ ПРОВОДОВ, ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА И ГАБАРИТНЫЕ ОГНИ, ФАРЫ ИЛИ РАБОЧЕЕ ОСВЕЩЕНИЕ - ST68365


ЖГУТ ПРОВОДОВ, ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА И ГАБАРИТНЫЕ ОГНИ, ФАРЫ ИЛИ РАБОЧЕЕ ОСВЕЩЕНИЕ


1 - Жгут проводов AL151391 Количество:2 Tractor Serial No.606379-______ Примечание:W12/3
2 - Заглушка L102140 Количество:2 Примечание:ORDER L201828
2 - Заглушка L201828 Количество:2

Наверх

ЖГУТ ПРОВОДОВ ОЧИСТИТЕЛЯ ЗАДНЕГО ОКНА - ST68366


ЖГУТ ПРОВОДОВ ОЧИСТИТЕЛЯ ЗАДНЕГО ОКНА


1 - Жгут проводов AL156454 Примечание:W92/2
2 - Жгут проводов AL116548 Примечание:W103/1
3 - Винт L100380 Количество:2

Наверх

ЖГУТ ПРОВОДОВ, ПЕРЕКЛЮЧАТЕЛЬ ВЕТРОВОГО СТЕКЛА ЖГУТ ПРОВОДОВ, ПЕРЕКЛЮЧАТЕЛЬ ВЕТРОВОГО СТЕКЛА - ST68367


ЖГУТ ПРОВОДОВ, ПЕРЕКЛЮЧАТЕЛЬ ВЕТРОВОГО СТЕКЛА ЖГУТ ПРОВОДОВ, ПЕРЕКЛЮЧАТЕЛЬ ВЕТРОВОГО СТЕКЛА


1 - Корпус электр. разъема 57M7257
2 - Вспом. электр. разъем 57M7317
3 - Винт L100380 Количество:2
4 - Корпус L112578
5 - Фитинг переходника L111706
6 - Жгут проводов AL157515 Примечание:W91/3

Наверх

Звуковой сигнал заднего хода - ST66983


Звуковой сигнал заднего хода


1 - Звуковой аварийный сигнал AL176799 Примечание:ORDER AL223228
2 - Винт с головкой 19M7162 Количество:6 Примечание:M8 X 16
3 - Стопор AL214468 Примечание:SUB FOR AL158518
4 - Шайба 24M7055 Количество:2 Примечание:8.400 X 16 X 1.600 mm
5 - Жгут проводов AL172290 Примечание:W99/2
6 - Тумблер/кулисный переключ. AL180341
7 - Клемма электр. разъема RE12363
8 - Блок. устр. эл. разъема 57M7289
9 - Уплотнен. электр. разъема 57M7259 Количество:2
10 - Узел электрич. разъема 57M7985 Примечание:(Серый) SUB FOR 57M7365
11 - Реле AL150015
12 - Гайка L40924
13 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
14 - Фитинг переходника R63016
15 - Топливный датчик AL176308
16 - Жгут проводов AL115426 Примечание:W100/1
17 - Скоба L110765 Количество:2
18 - Обвязной хомут R44302 Количество:4 Посмотреть аналогичные детали
19 - Предупр. сигнал движения AL158728 Примечание:FI
20 - Звуковой аварийный сигнал AL223228

Наверх

Жгут проводов, сигнальное гнездо интерфейса - ST762664


Жгут проводов, сигнальное гнездо интерфейса


1 - Пластина L101254
2 - Болт L112797 Количество:4
3 - Жгут проводов AL174560

Наверх
