Содержимое: Каталог Запчастей John Deere :6195M Tractor (Europe Edition, Engine SN 6068UXXXXXX)(Final Tier 4)(Russian) - PC14008 CH Шасси CHA Опорные конструкции, шасси
Главная рама, без TLS™ - ST769468
Главная рама, с TLS™ - ST769471
Детали крепления, главная рама - ST794882
Навесное оборудование, крышка рамы шасси - ST572911
Навесное оборудование, базовый вес главной рамы, со штифтом, 60 кг - ST745152
Навесное оборудование, базовый вес главной рамы, со штифтом, 110 кг - ST576950
Крышка главной рамы - ST663068
Базовый вес главной рамы, без штифта, 110 кг - ST477532
Базовый вес главной рамы, со штифтом, 110 кг - ST751317
Базовый вес главной рамы, без штифта, 60 кг - ST719505
Базовый вес главной рамы, со штифтом, 60 кг - ST719509
Оборудование, дополнительные передние грузы, 2 груза, 100 кг - ST832890
Оборудование, груз сцепки, с MFWD, 900 кг - ST723898
Навесное оборудование, груз сцепки, 1500 кг - ST703233
Навесное оборудование, груз сцепки, с MFWD, 1800 кг - ST703232
Оборудование, груз сцепки, с MFWD, 1150 кг - ST723896
Крепление, центральное звено кронштейна, 9001150 кг - ST723900
Оборудование, дополнительные передние грузы - ST800357
Дополнительные передние грузы, 12 грузов, 600 кг - ST477549
Дополнительные передние грузы, 14 грузов, 700 кг - ST477552
Дополнительные передние грузы, 10 грузов, 500 кг - ST477579
Дополнительные передние грузы, 8 грузов, 400 кг - ST477582
Дополнительные передние грузы, 6 грузов, 300 кг - ST477587
Дополнительные передние грузы, 16 грузов, 800 кг - ST477590
Дополнительные передние грузы, 18 грузов, 900 кг - ST477597
Детали крепления, груз подборщика, с MFWD, 900 кг - ST719864
Детали крепления, груз подборщика, 900 кг, с передней навеской - ST720066
Груз сцепки, 1150 кг - ST720097
Груз сцепки, 1150 кг, с передней сцепкой - ST721844
Навесной груз, 1500 кг - ST477919
Навесной груз, с MFWD, 1800 кг - ST477628

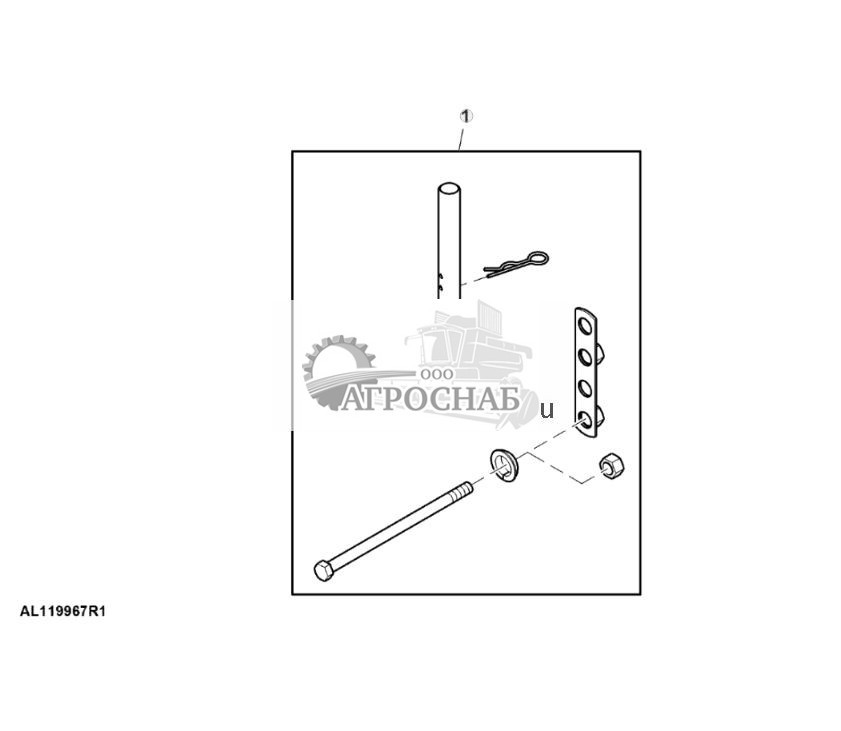

Навесное оборудование, детали крепления, крепления, передние грузы 6, 8, 10 - ST747653
Навесное оборудование, детали крепления, крепления, 12, 14, передние грузы - ST725632

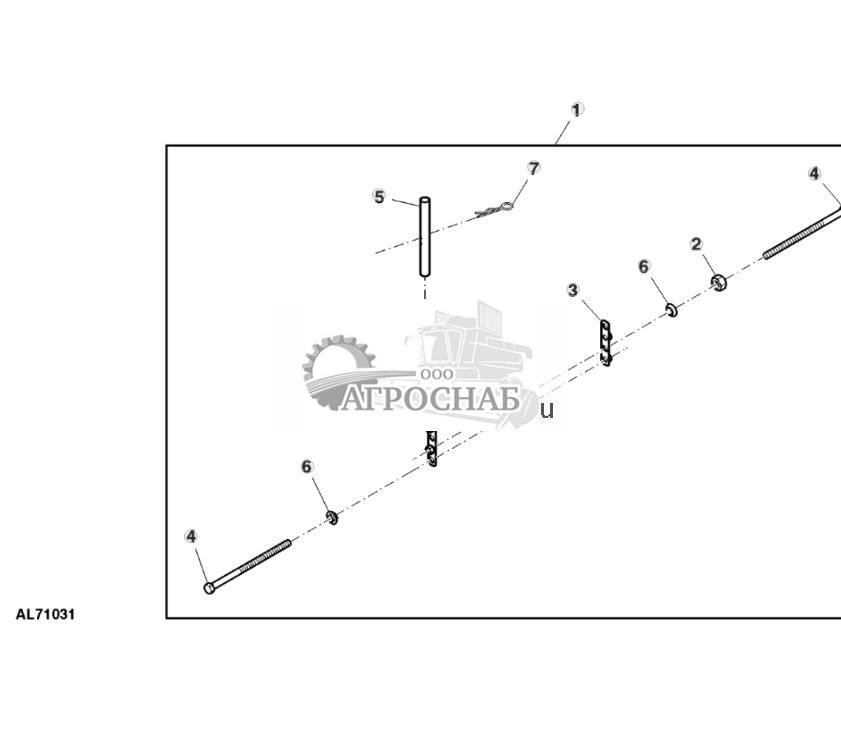

Навесное оборудование, крепления, 20 грузов, передние - ST725625

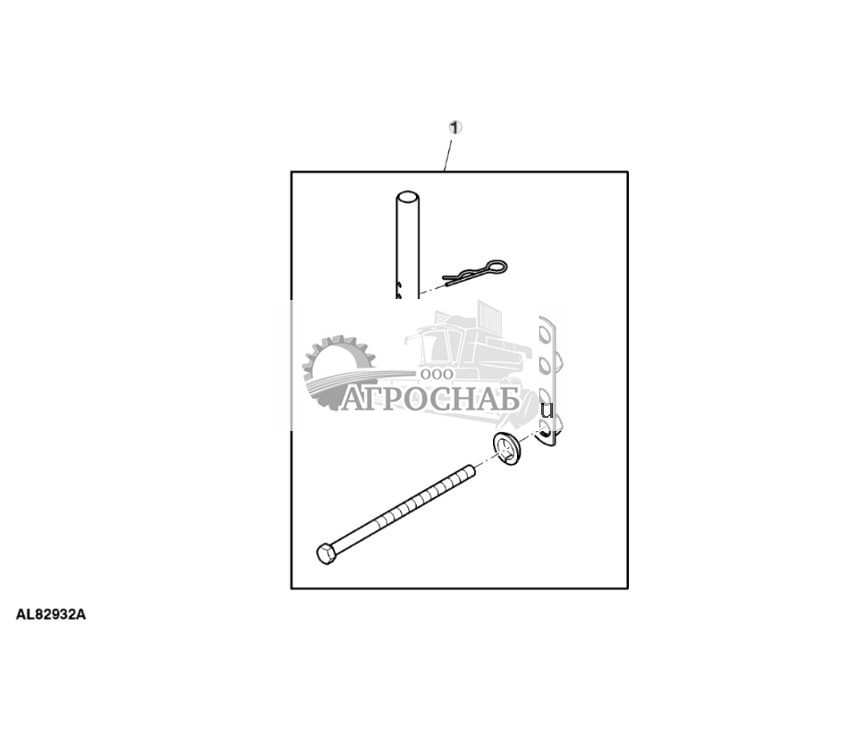

Навесное оборудование, детали крепления, крепления, 16, 18, передние грузы - ST577177

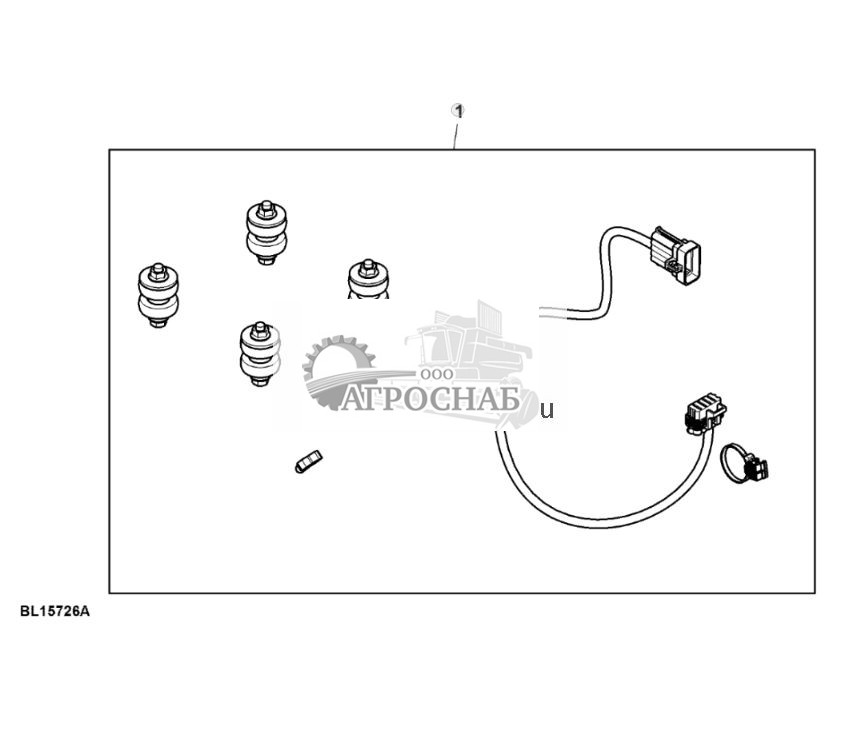

Навесное оборудование, детали крепления, датчик радара - ST841813

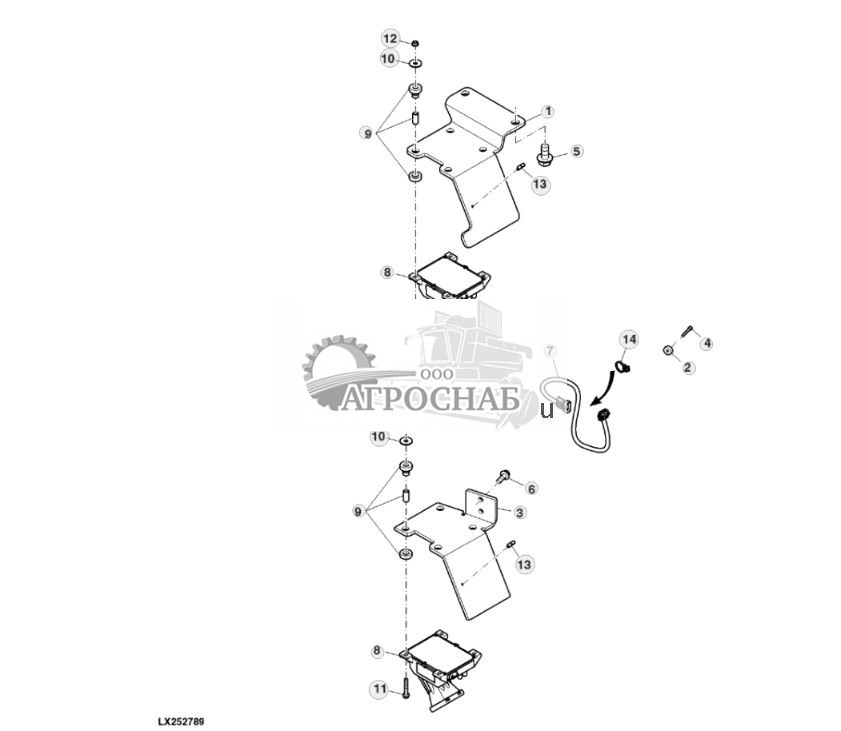

Датчик радара, детали крепления - ST841809

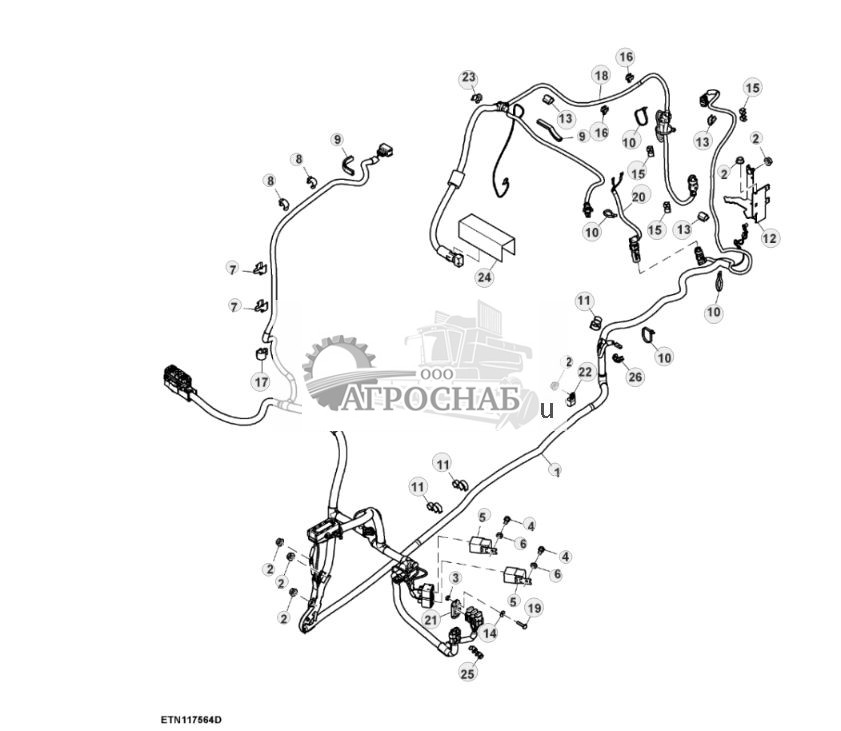

Жгут проводов, переднее шасси, без переднего контроллера, без переднего PTO - ST830365

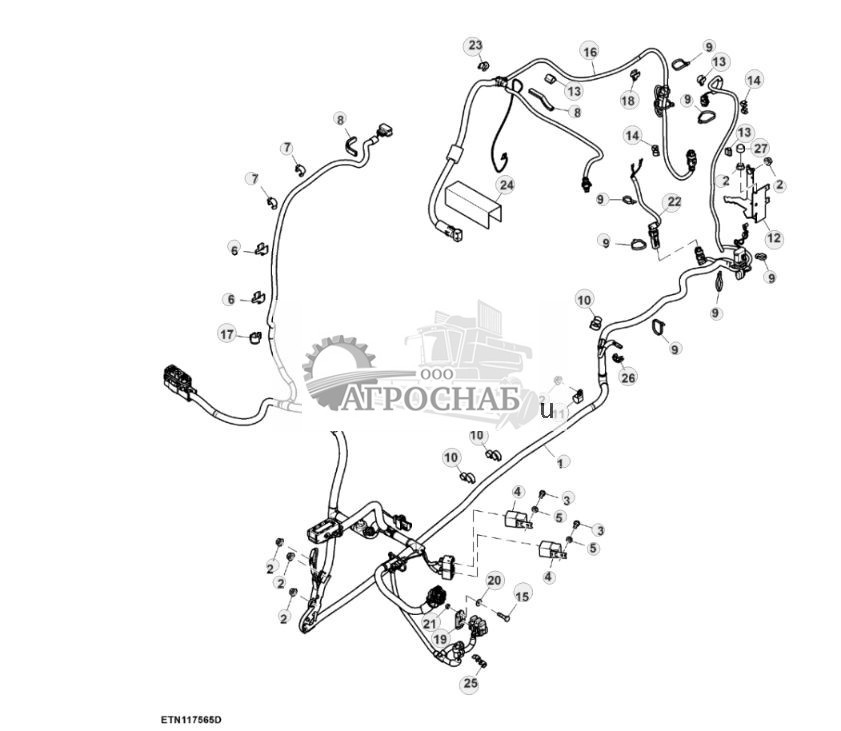

Жгут проводов, переднее шасси, с передним контроллером, с передним PTO - ST830370

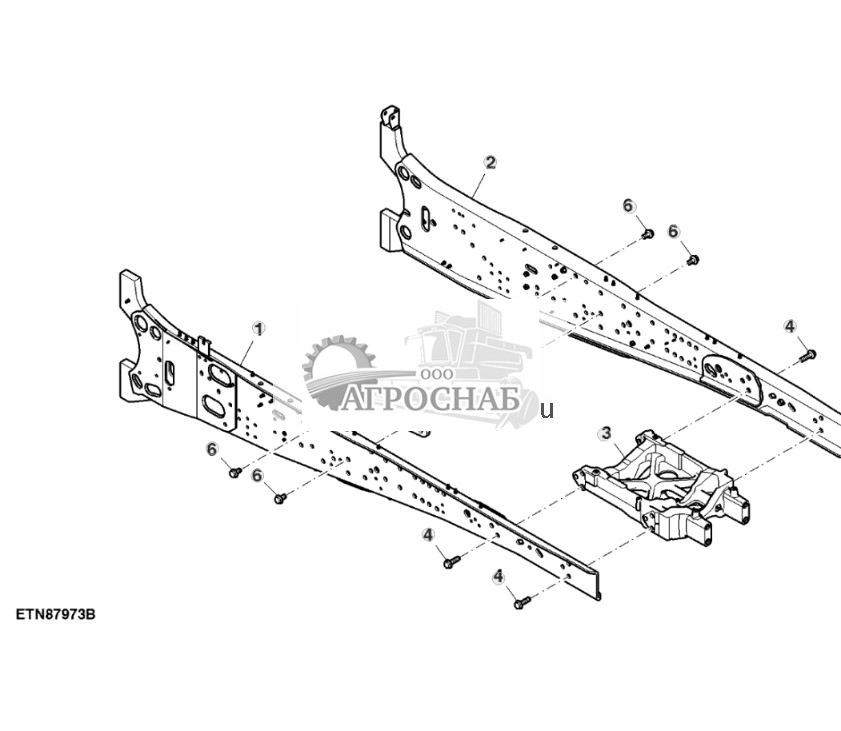

Главная рама, без TLS™ - ST769468
1 - Рама боковой секции AL221087 Примечание:RH, SUB FOR AL214937
2 - Рама боковой секции AL221088 Примечание:LH, SUB FOR AL214938
3 - Опора переднего моста L207530
4 - Винт L206381 2
5 - Поперечная перекладина L210653
6 - Винт L206382 Количество: 10
Наверх

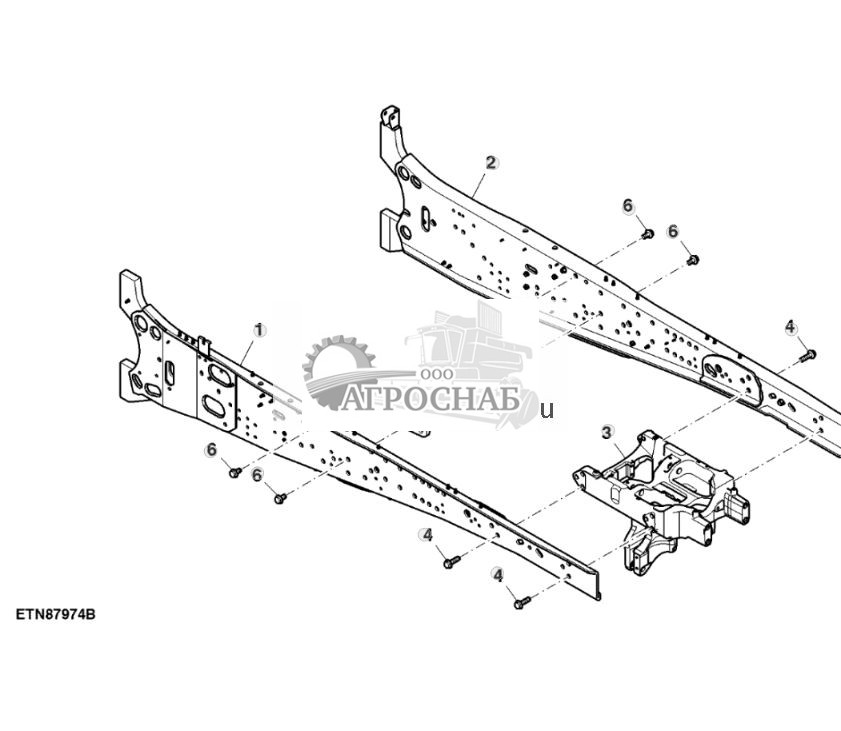

Главная рама, с TLS™ - ST769471
1 - Рама боковой секции AL221087 Примечание:RH, SUB FOR AL214937
2 - Рама боковой секции AL221088 Примечание:LH, SUB FOR AL214938
3 - Опора переднего моста L213734
4 - Винт L206381 2
5 - Поперечная перекладина L210654
6 - Винт L206382 Количество: 10
Наверх

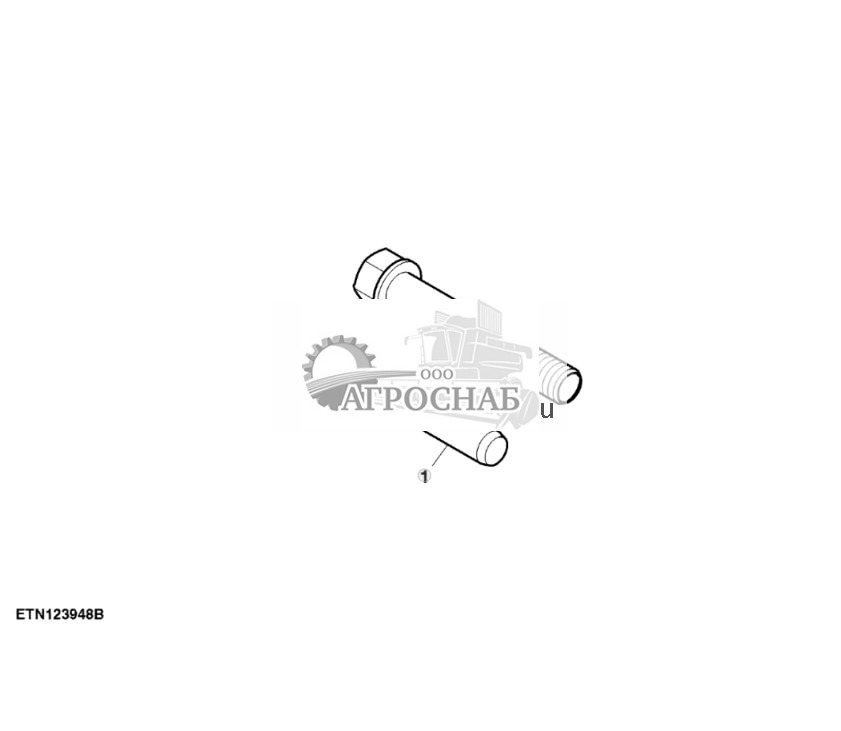

Детали крепления, главная рама - ST794882
1 - Штифт A776R Количество:4
2 - Винт с головкой L215434 2
Наверх

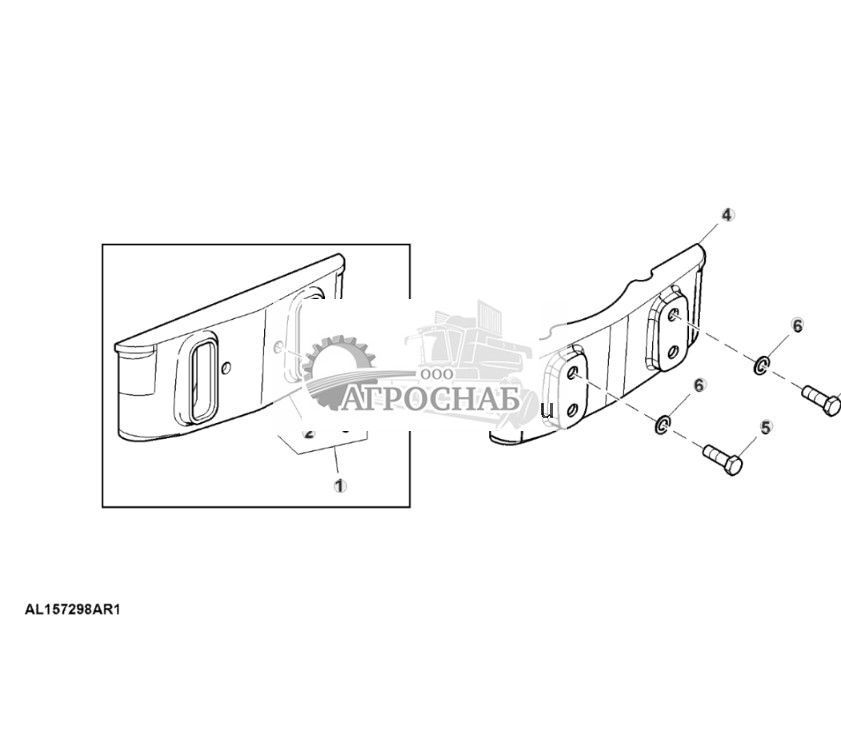

Навесное оборудование, крышка рамы шасси - ST572911
1 - Комп. д/установки в поле AL157298 Примечание:ORDER L222437, 19M8224 AND 24M7396
2 - Щиток L152222
3 - Винт 19M8273 Количество:2 Примечание:M12 X 45
3 - Винт L201120 Количество:2 Примечание:(С передним PTO)
4 - Щиток L222437
5 - Винт 19M8224 Количество:4 Примечание:M20 X 60
6 - Шайба 24M7396 Количество:4 Примечание:21 X 34 X 3 mm
Наверх

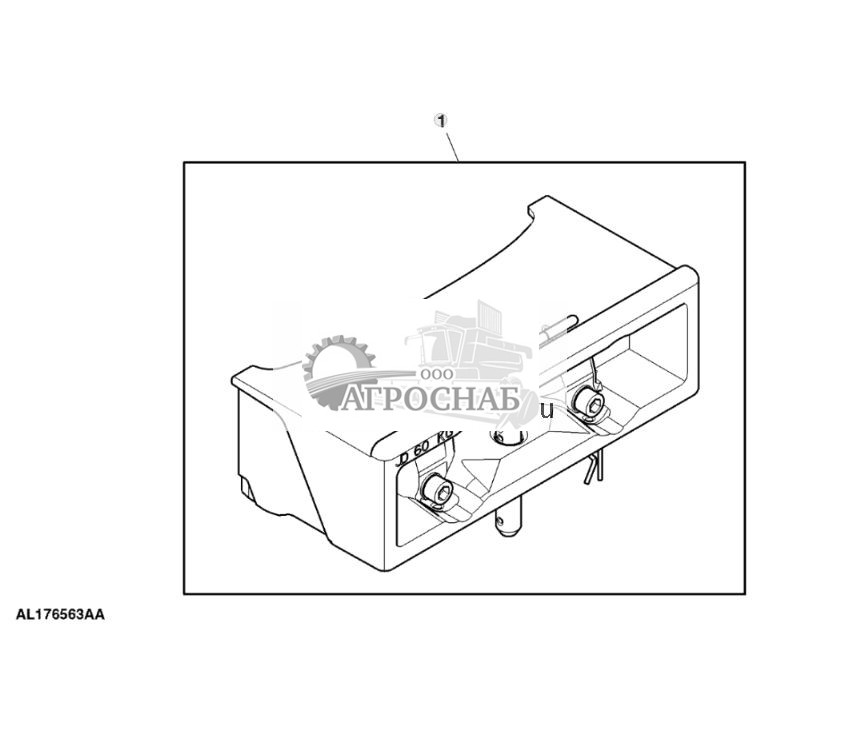

Навесное оборудование, базовый вес главной рамы, со штифтом, 60 кг - ST745152
1 - Масса AL176563 Примечание:60 kg
Наверх

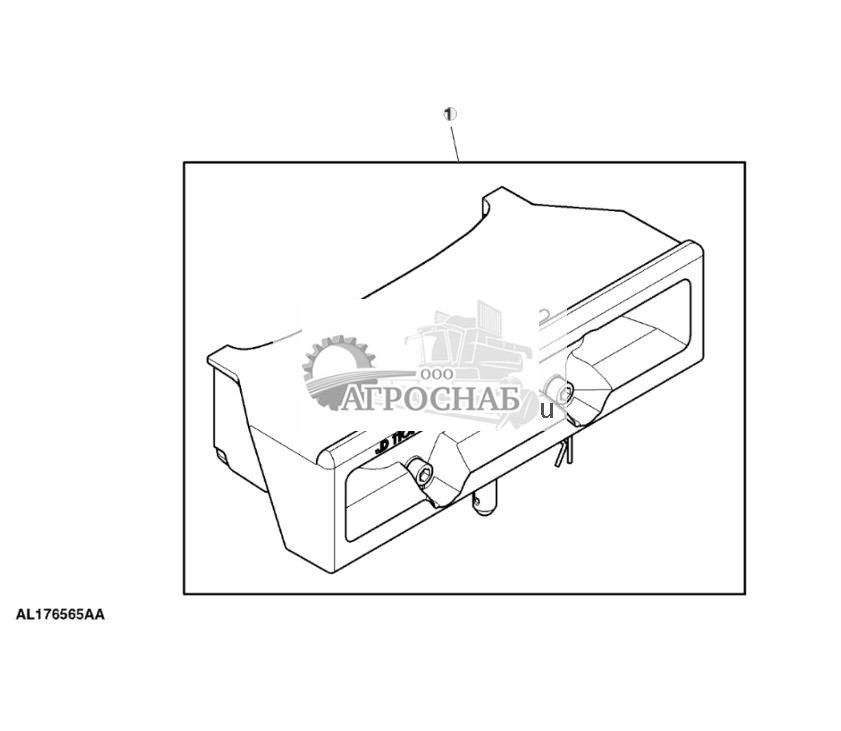

Навесное оборудование, базовый вес главной рамы, со штифтом, 110 кг - ST576950
1 - Масса AL176565 Примечание:110 kg
Наверх
Крышка главной рамы - ST663068
1 - Щиток L209772 Примечание:MARKED L222437; SUB FOR AL157298
2 - Винт L201120 Количество:2
3 - Заглушка 99M7057 Количество:4
4 - Заглушка 99M7091 Количество:2
5 - Щиток L222437
6 - Винт 19M8224 Количество:4 Примечание:M20 X 60
7 - Шайба 24M7396 Количество:4 Примечание:21 X 34 X 3 mm
Наверх
Базовый вес главной рамы, без штифта, 110 кг - ST477532
1 - Масса L176678 Примечание:110 kg
2 - Болт L171510 Количество:4
3 - Шайба 24M7396 Количество:4 Примечание:21 X 34 X 3 mm
Наверх
Базовый вес главной рамы, со штифтом, 110 кг - ST751317
1 - Масса L176678 Примечание:110 kg
2 - Болт L171510 Количество:4
3 - Шайба 24M7396 Количество:4 Примечание:21 X 34 X 3 mm
4 - Крепление со штифтом AL31229
5 - Пружинный стопорный штифт L12491
Наверх
Базовый вес главной рамы, без штифта, 60 кг - ST719505
1 - Масса R204428 Примечание:60 kg
2 - Болт L171509 Количество:4
3 - Шайба 24M7396 Количество:4 Примечание:21 X 34 X 3 mm
Наверх
Базовый вес главной рамы, со штифтом, 60 кг - ST719509
1 - Масса R204428 Примечание:60 kg
2 - Болт L171509 Количество:4
3 - Шайба 24M7396 Количество:4 Примечание:21 X 34 X 3 mm
4 - Крепление со штифтом AL31229
5 - Пружинный стопорный штифт L12491
Наверх
Оборудование, дополнительные передние грузы, 2 груза, 100 кг - ST832890
1 - Масса AL119964
Наверх
Оборудование, груз сцепки, с MFWD, 900 кг - ST723898
1 - Комплект грузов BL15083 Примечание:ALSO ORDER BL15085
Наверх

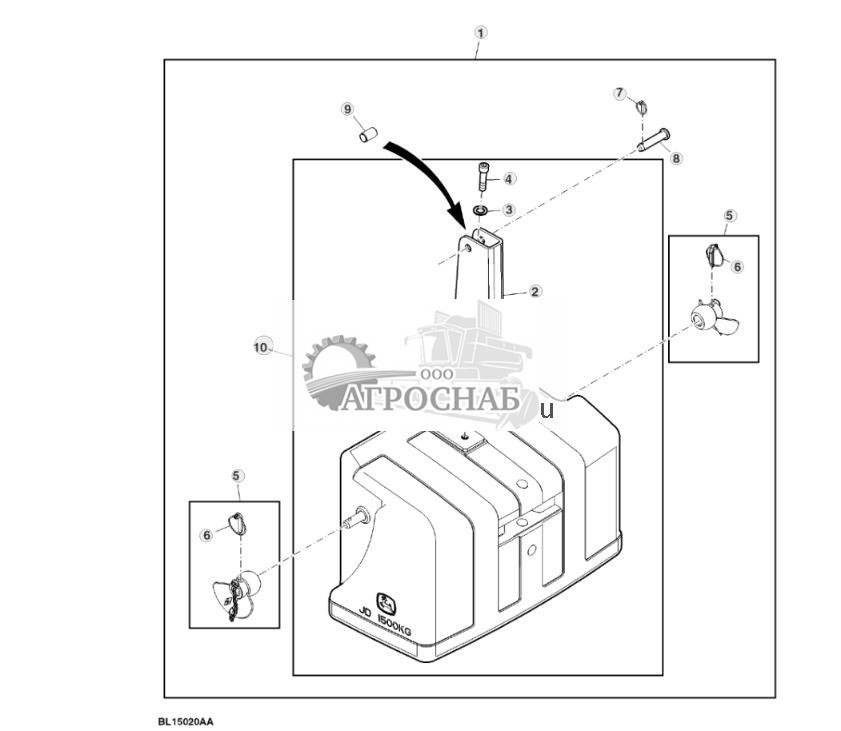

Навесное оборудование, груз сцепки, 1500 кг - ST703233
1 - Масса BL15020
2 - Карман AL209871
3 - Шайба 24M7396 Количество:2 Примечание:21 X 34 X 3 mm
4 - Винт с гол. п/торц. кл. 19M10040 Количество:2 Примечание:M20 X 80
5 - Направляющая AL222263 Количество:2 Примечание:SUB FOR AL38986Посмотреть аналогичные детали
6 - Быстрозамыкающийся штифт AL222261 Количество:2 Примечание:SUB FOR AL39416
7 - Быстрозамыкающийся штифт AR62151
8 - Крепление со штифтом R53296
9 - Втулка R66434
10 - Масса AL209870 Примечание:1500 kg
Наверх

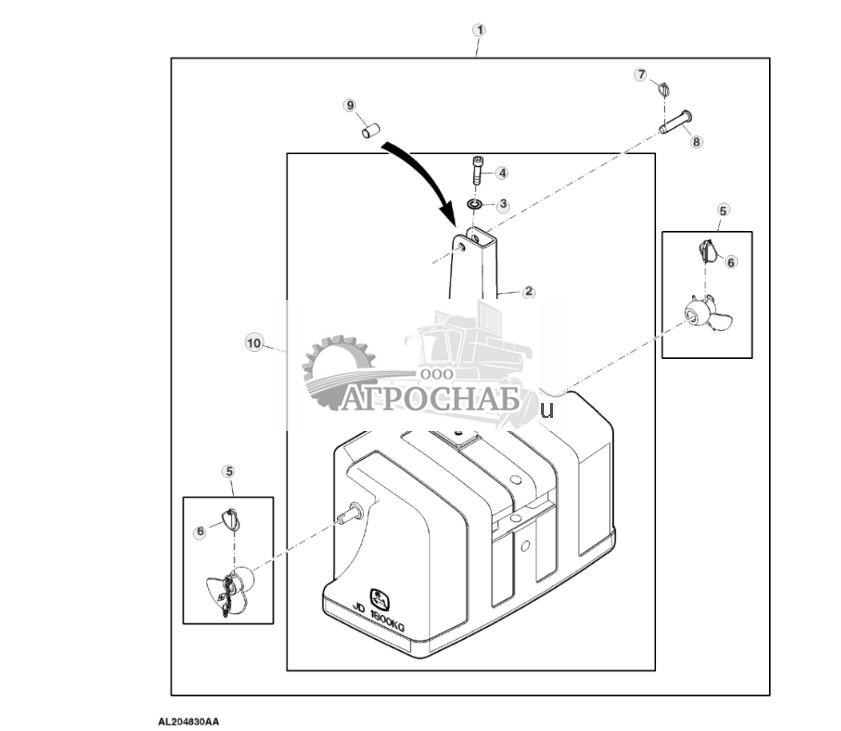

Навесное оборудование, груз сцепки, с MFWD, 1800 кг - ST703232
1 - Масса AL204830
2 - Карман AL209871
3 - Шайба 24M7396 Количество:2 Примечание:21 X 34 X 3 mm
4 - Винт с гол. п/торц. кл. 19M10040 Количество:2 Примечание:M20 X 80
5 - Направляющая AL222263 Количество:2 Примечание:SUB FOR AL38986Посмотреть аналогичные детали
6 - Быстрозамыкающийся штифт AL222261 Количество:2 Примечание:SUB FOR AL39416
7 - Быстрозамыкающийся штифт AR62151
8 - Крепление со штифтом R53296
9 - Втулка R66434
10 - Масса AL209872 Примечание:1800 kg
Наверх
Оборудование, груз сцепки, с MFWD, 1150 кг - ST723896
1 - Масса BL15084 Примечание:ALSO ORDER BL15085
Наверх

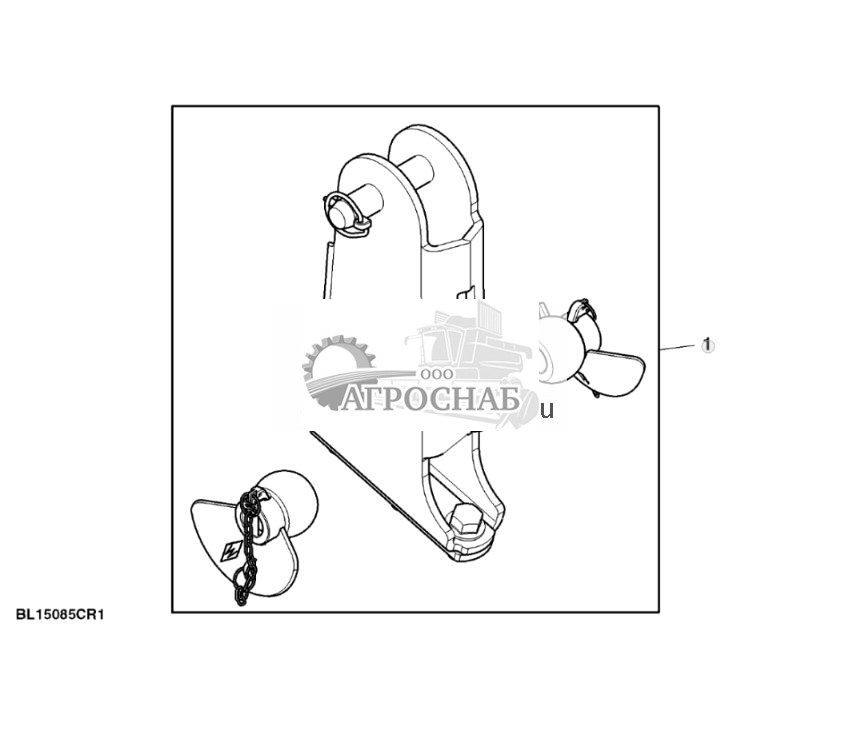

Крепление, центральное звено кронштейна, 9001150 кг - ST723900
1 - Кронштейн BL15085
Наверх
Оборудование, дополнительные передние грузы - ST800357
1 - Масса AL71258
2 - Масса L38449 Количество: 10 Примечание:LH, 50.03 kg
3 - Масса L38450 Количество: 10 Примечание:RH, 50.07 kg
Наверх

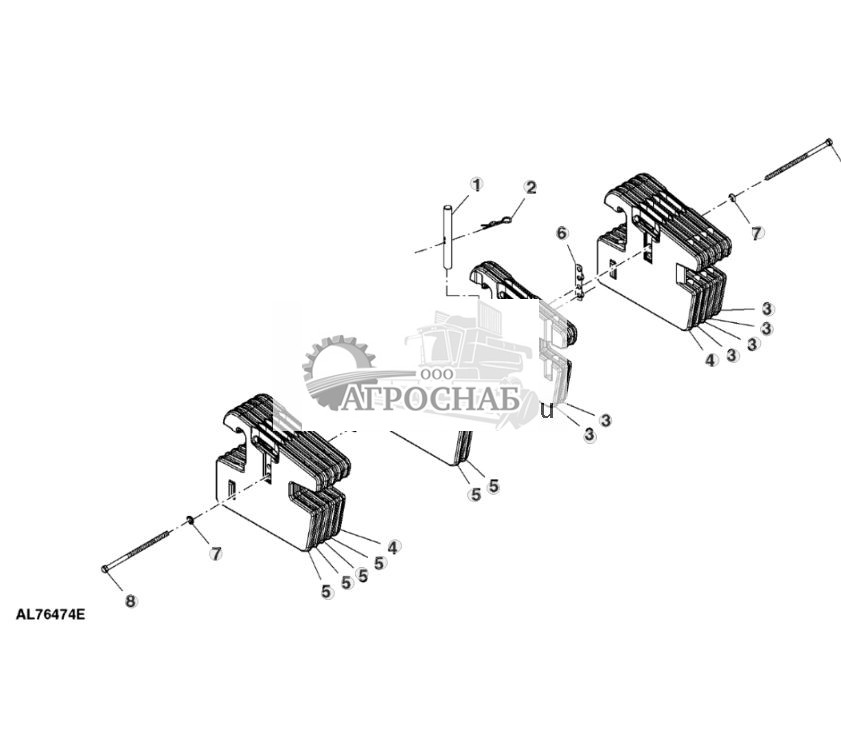

Дополнительные передние грузы, 12 грузов, 600 кг - ST477549
1 - Крепление со штифтом L169060 Посмотреть аналогичные детали
2 - Пружинный стопорный штифт L12491
3 - Масса L38449 Количество:5
4 - Масса L38451 Количество:2
5 - Масса L38450 Количество:5
6 - Стопор AL177835 Количество:2
7 - Стопорная шайба 12M7044 Количество:2 Примечание:18.500 mm
8 - Винт с головкой 19H3650 Количество:2 Примечание:5/8" X 11"
Наверх

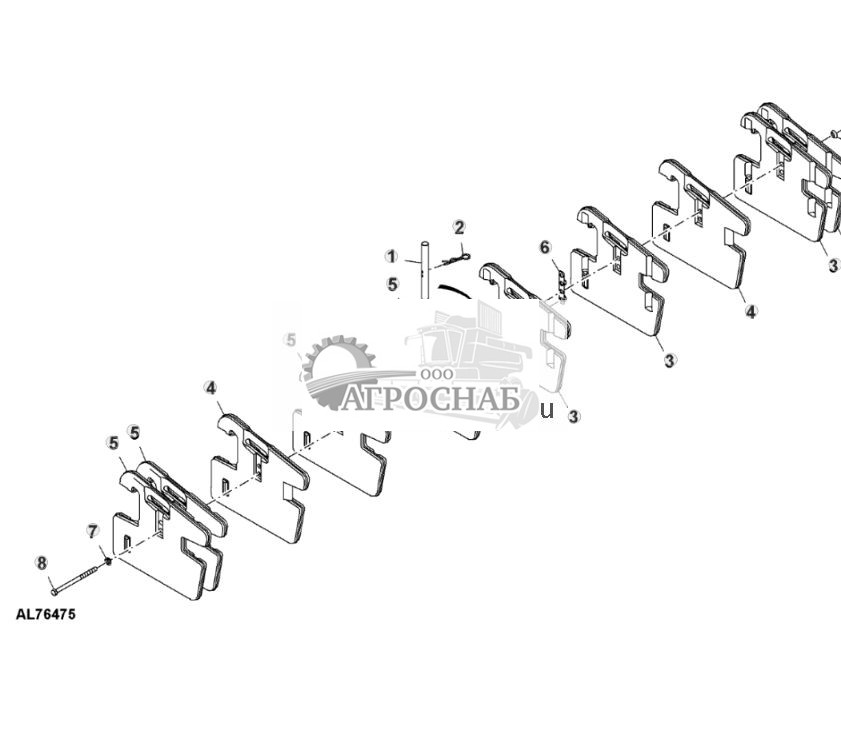

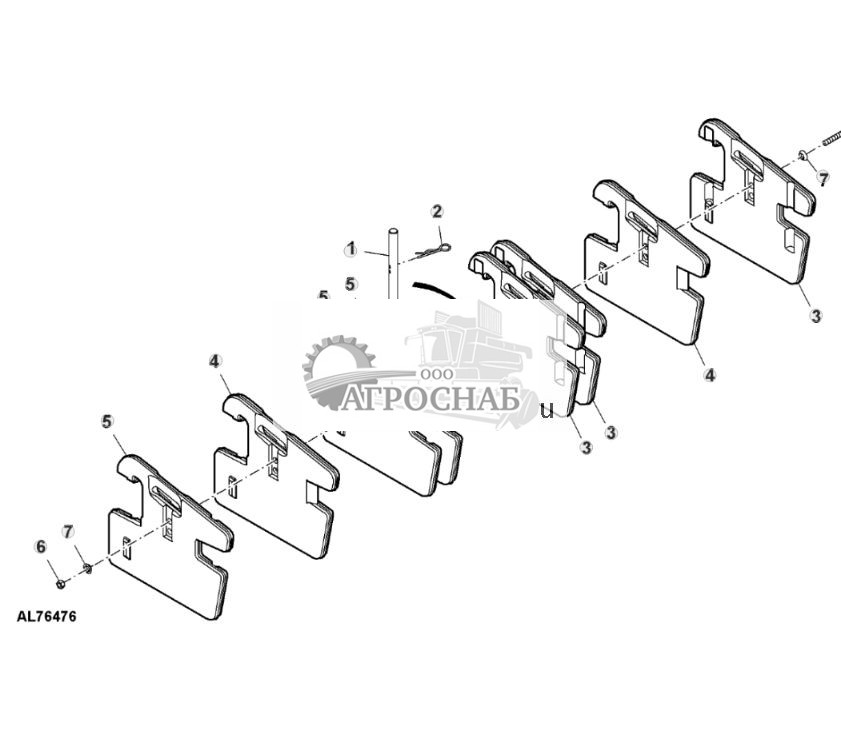

Дополнительные передние грузы, 14 грузов, 700 кг - ST477552
1 - Крепление со штифтом L169060 Посмотреть аналогичные детали
2 - Пружинный стопорный штифт L12491
3 - Масса L38449 Количество:6
4 - Масса L38451 Количество:2
5 - Масса L38450 Количество:6
6 - Стопор AL177835 Количество:2
7 - Стопорная шайба 12M7044 Количество:2 Примечание:18.500 mm
8 - Болт 08H4810 Количество:2 Примечание:5/8" X 12-1/2"
Наверх
Дополнительные передние грузы, 10 грузов, 500 кг - ST477579
1 - Крепление со штифтом L169060 Посмотреть аналогичные детали
2 - Пружинный стопорный штифт L12491
3 - Масса L38449 Количество:4
4 - Масса L38451 Количество:2
5 - Масса L38450 Количество:4
6 - Стопор AL177835 Количество:2
7 - Стопорная шайба 12M7044 Количество:2 Примечание:18.500 mm
8 - Винт с головкой 19H3472 Количество:2 Примечание:5/8" X 9-3/4"
Наверх
Дополнительные передние грузы, 8 грузов, 400 кг - ST477582
1 - Крепление со штифтом L169060 Посмотреть аналогичные детали
2 - Пружинный стопорный штифт L12491
3 - Масса L38449 Количество:3
4 - Масса L38451 Количество:2
5 - Масса L38450 Количество:3
6 - Гайка 14H1039 Примечание:5/8"
7 - Стопорная шайба 12M7044 Количество:2 Примечание:18.500 mm
8 - Болт 08H4810 Примечание:5/8" X 12-1/2"
Наверх

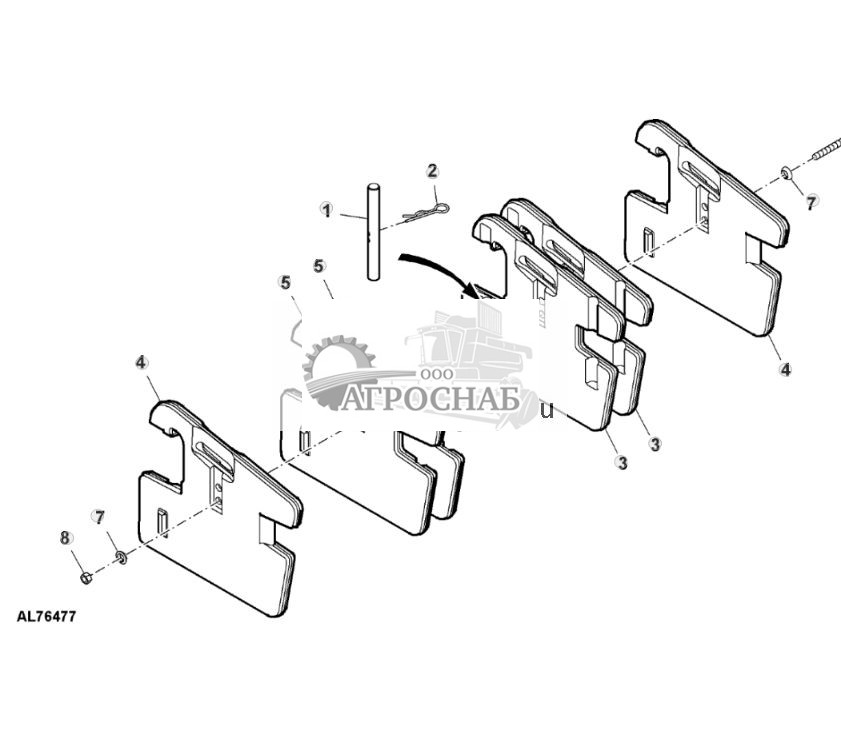

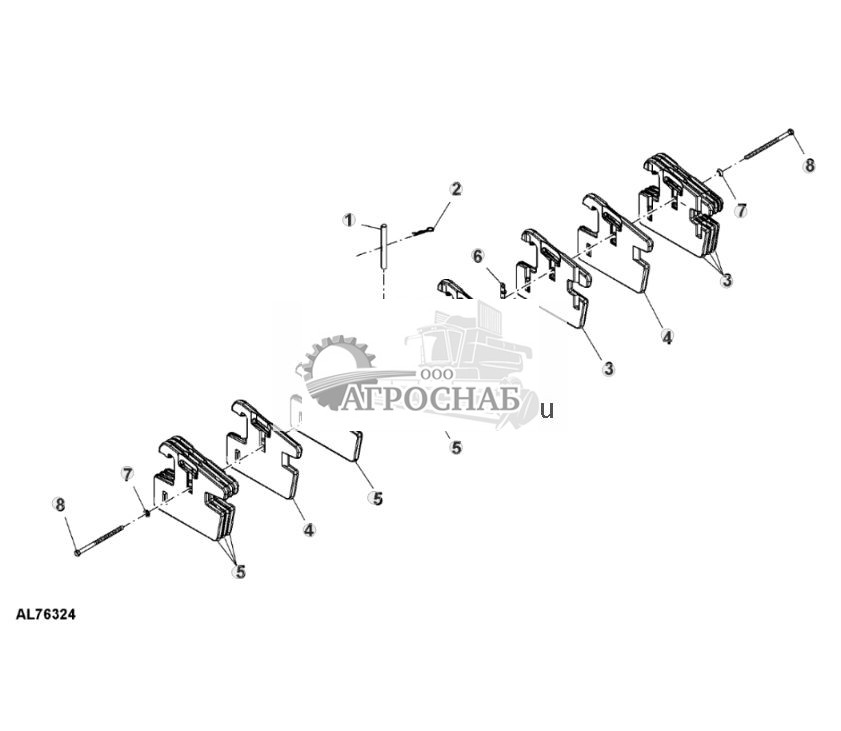

Дополнительные передние грузы, 6 грузов, 300 кг - ST477587
1 - Крепление со штифтом L169060 Посмотреть аналогичные детали
2 - Пружинный стопорный штифт L12491
3 - Масса L38449 Количество:2
4 - Масса L38451 Количество:2
5 - Масса L38450 Количество:2
6 - Винт с головкой 19H3472 Примечание:5/8" X 9-3/4"
7 - Стопорная шайба 12M7044 Количество:2 Примечание:18.500 mm
8 - Гайка 14H1039 Примечание:5/8"
Наверх

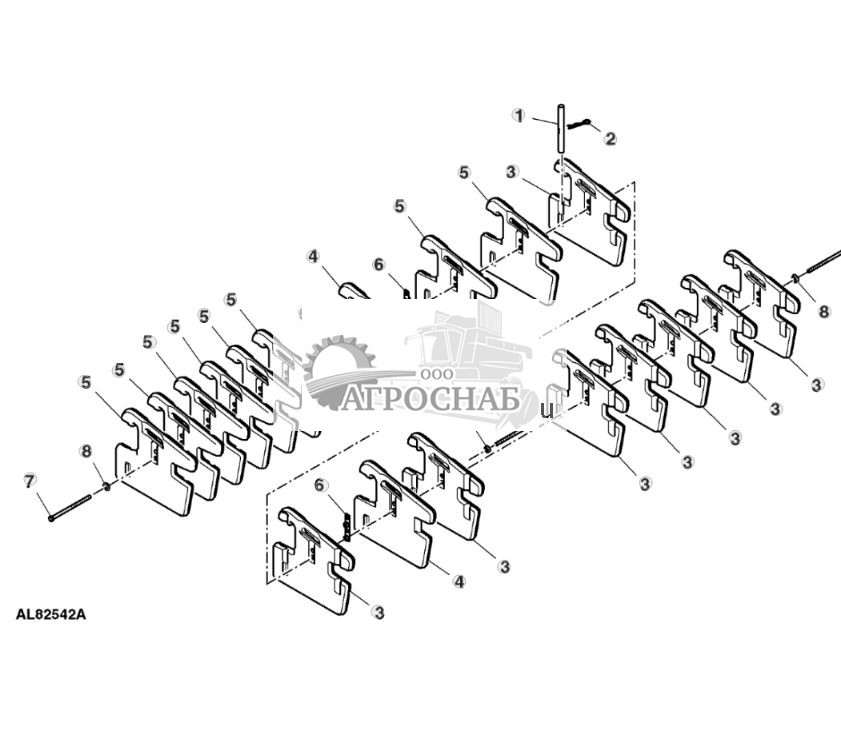

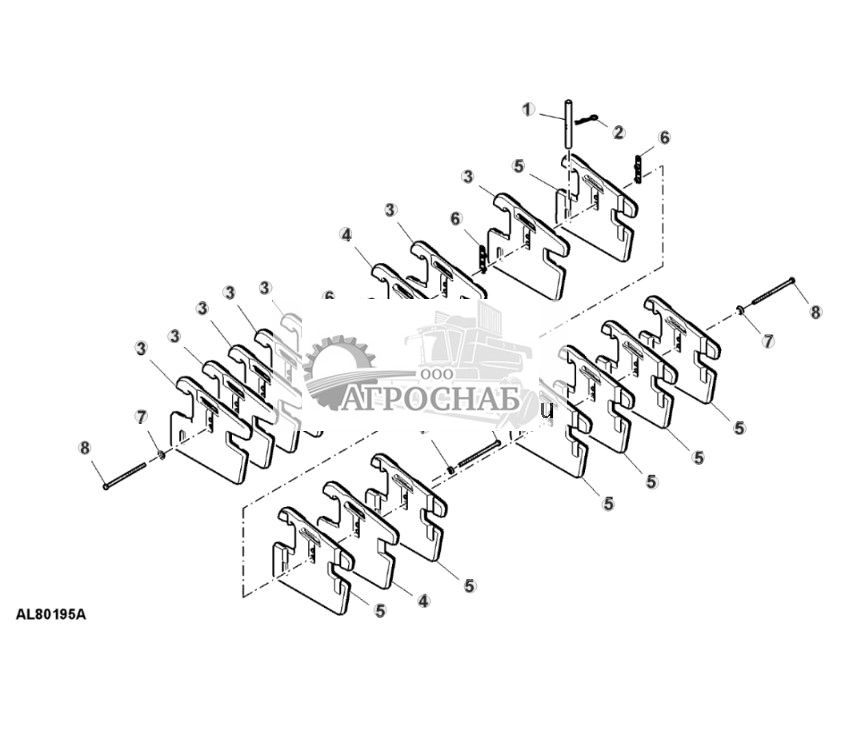

Дополнительные передние грузы, 16 грузов, 800 кг - ST477590
1 - Крепление со штифтом L169060 Посмотреть аналогичные детали
2 - Пружинный стопорный штифт L12491
3 - Масса L38450 Количество:7
4 - Масса L38451 Количество:2
5 - Масса L38449 Количество:7
6 - Стопор AL177835 Количество:3
7 - Стопорная шайба 12M7044 Количество:3 Примечание:18.500 mm
8 - Винт с головкой 19H3650 Количество:3 Примечание:5/8" X 11"
Наверх
Дополнительные передние грузы, 18 грузов, 900 кг - ST477597
1 - Крепление со штифтом L169060 Посмотреть аналогичные детали
2 - Пружинный стопорный штифт L12491
3 - Масса L38449 Количество:8
4 - Масса L38451 Количество:2
5 - Масса L38450 Количество:8
6 - Стопор AL177835 Количество:3
7 - Винт с головкой 19H3650 Количество:3 Примечание:5/8" X 11"
8 - Стопорная шайба 12M7044 Количество:3 Примечание:18.500 mm
Наверх

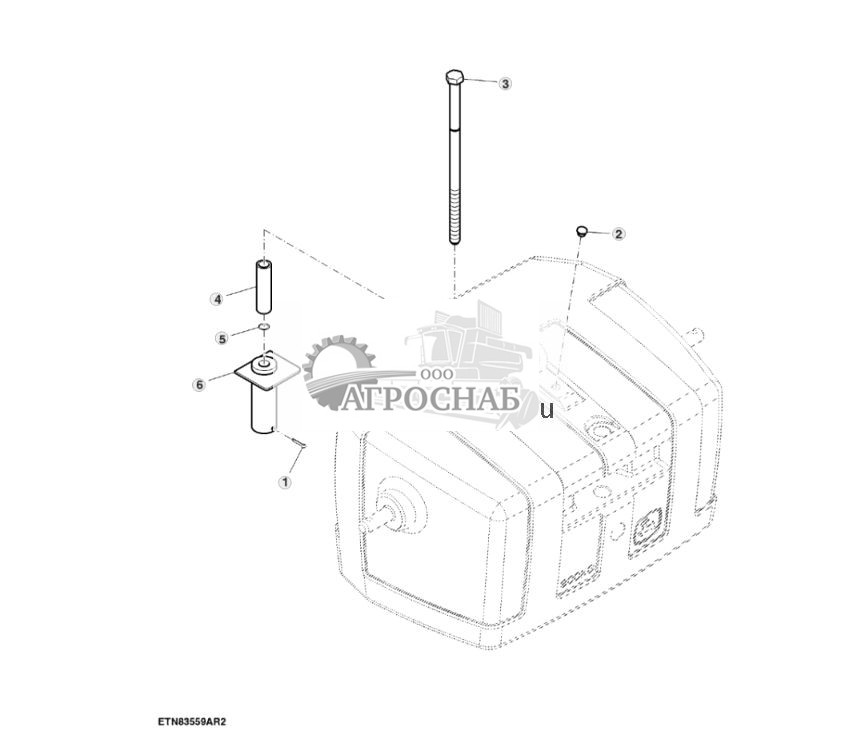

Детали крепления, груз подборщика, с MFWD, 900 кг - ST719864
1 - Шплинт 11M7026 Примечание:5 X 22 mm
2 - Заглушка 99M7009 Количество:2
3 - Болт L110901
4 - Труба L110902
5 - Пружинное кольцо 40M7263
6 - Гайка AL111162
Наверх

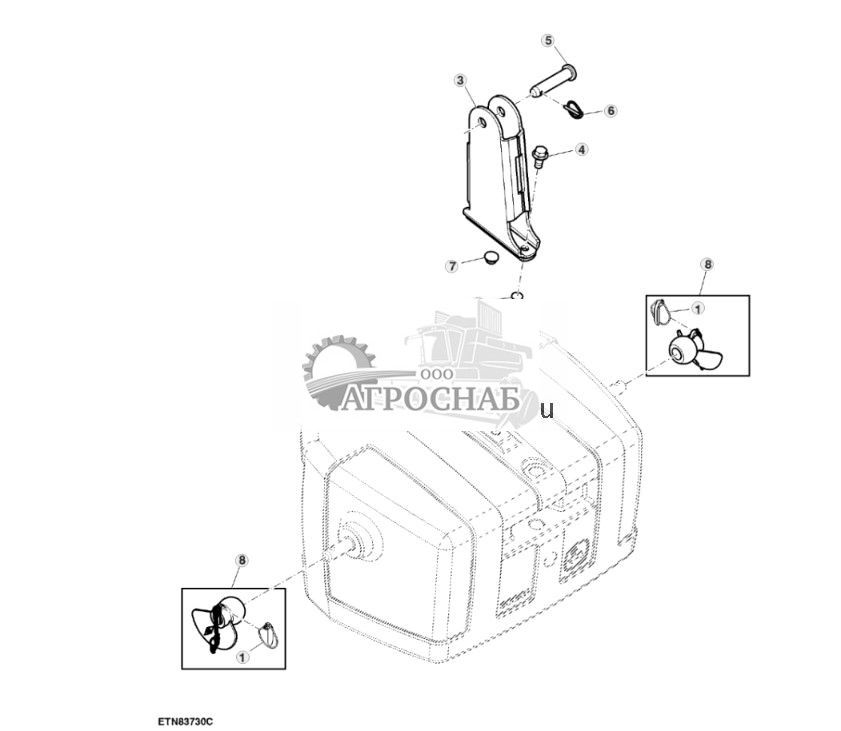

Детали крепления, груз подборщика, 900 кг, с передней навеской - ST720066
1 - Быстрозамыкающийся штифт AL222261 Количество:2 Примечание:SUB FOR AL39416
2 - Заглушка 99M7009 Количество:2
3 - Кронштейн AL211546
4 - Винт 19M7843 Количество:2 Примечание:M16 X 35
5 - Крепление со штифтом R53296
6 - Быстрозамыкающийся штифт AR62151
7 - Заглушка 99M7057
8 - Направляющая AL222263 Количество:2 Примечание:SUB FOR AL38986Посмотреть аналогичные детали
Наверх

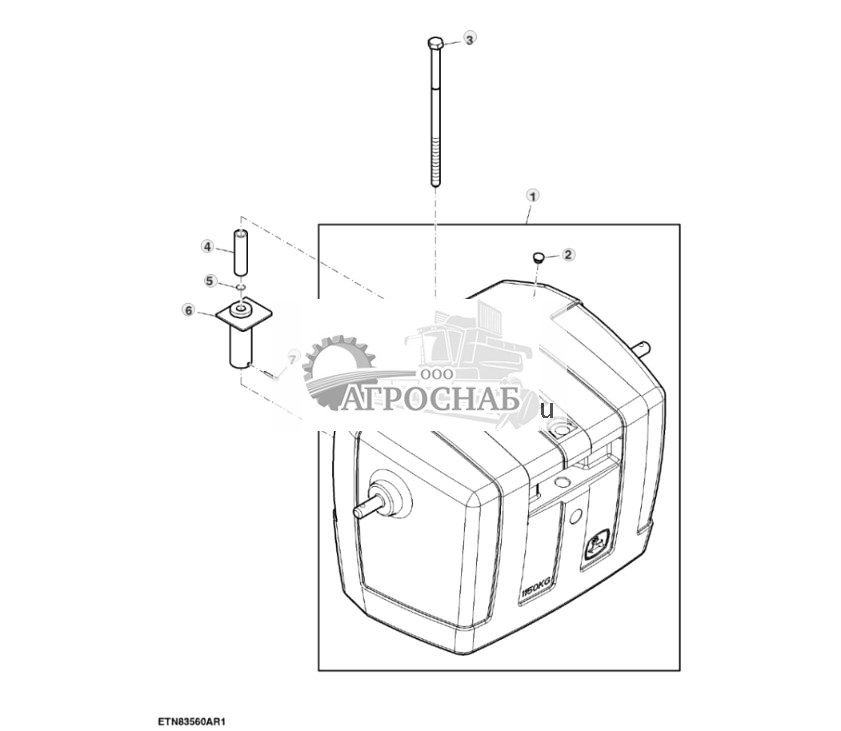

Груз сцепки, 1150 кг - ST720097
1 - Масса AL209618 Примечание:1150 kg
2 - Заглушка 99M7009 Количество:2
3 - Болт L110901 Примечание:M20 X 400
4 - Труба L110902
5 - Пружинное кольцо 40M7263
6 - Гайка AL111162
7 - Шплинт 11M7026 Примечание:5 X 22 mm
Наверх

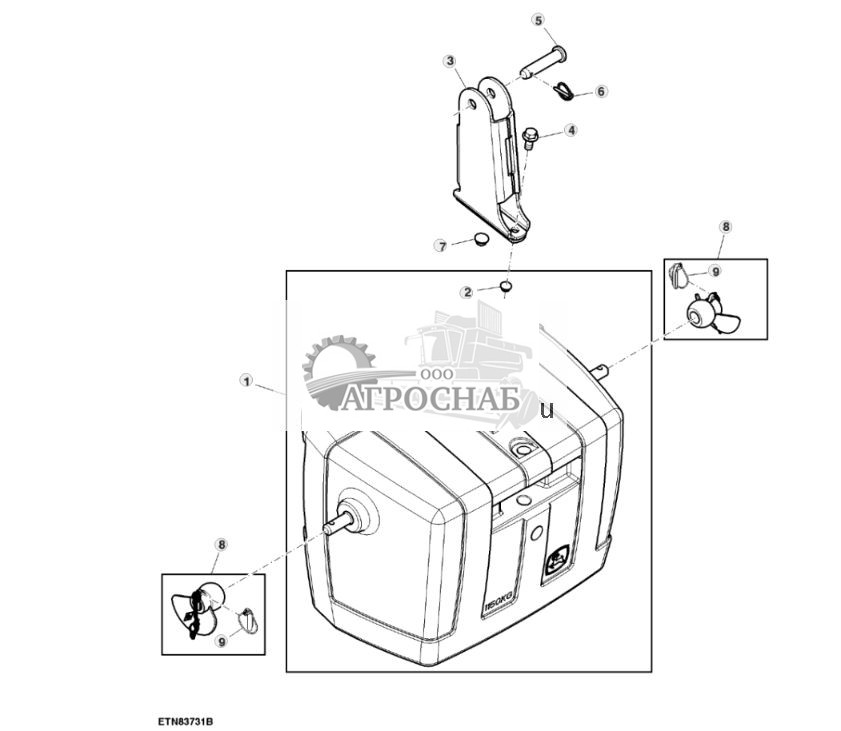

Груз сцепки, 1150 кг, с передней сцепкой - ST721844
1 - Масса AL209618 Примечание:1150 kg
2 - Заглушка 99M7009 Количество:2
3 - Кронштейн AL211546
4 - Винт 19M7843 Количество:2 Примечание:M16 X 35
5 - Крепление со штифтом R53296
6 - Быстрозамыкающийся штифт AR62151
7 - Заглушка 99M7057
8 - Направляющая AL222263 Количество:2 Примечание:SUB FOR AL38986Посмотреть аналогичные детали
9 - Быстрозамыкающийся штифт AL222261 Количество:2 Примечание:SUB FOR AL39416
Наверх
Навесной груз, 1500 кг - ST477919
1 - Масса AL209870 Примечание:1500 kg
2 - Карман AL209871
3 - Шайба 24M7396 Количество:2 Примечание:21 X 34 X 3 mm
4 - Винт с гол. п/торц. кл. 19M10040 Количество:2 Примечание:M20 X 80
5 - Направляющая AL222263 Количество:2 Примечание:SUB FOR AL38986Посмотреть аналогичные детали
6 - Быстрозамыкающийся штифт AL222261 Количество:2 Примечание:SUB FOR AL39416
7 - Быстрозамыкающийся штифт AR62151
8 - Крепление со штифтом R53296
9 - Втулка R66434
Наверх
Навесной груз, с MFWD, 1800 кг - ST477628
1 - Масса AL209872 Примечание:1800 kg
2 - Карман AL209871
3 - Шайба 24M7396 Количество:2 Примечание:21 X 34 X 3 mm
4 - Винт с гол. п/торц. кл. 19M10040 Количество:2 Примечание:M20 X 80
5 - Направляющая AL222263 Количество:2 Примечание:SUB FOR AL38986Посмотреть аналогичные детали
6 - Быстрозамыкающийся штифт AL222261 Количество:2 Примечание:SUB FOR AL39416
7 - Быстрозамыкающийся штифт AR62151
8 - Крепление со штифтом R53296
9 - Втулка R66434
Наверх
Навесное оборудование, детали крепления, крепления, передние грузы 6, 8, 10 - ST747653
1 - Крепежные детали AL119967
Наверх

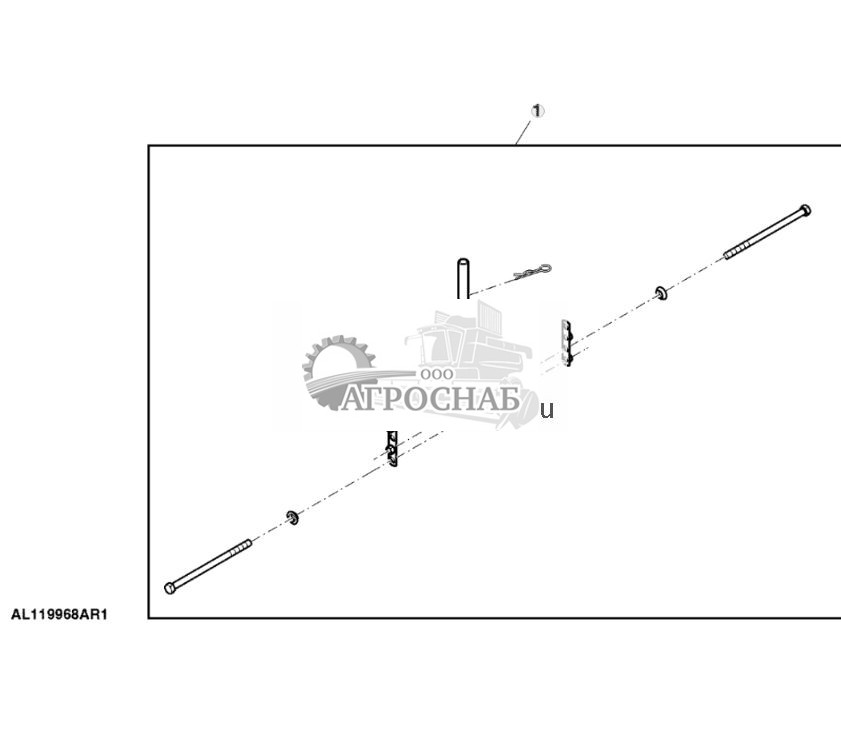

Навесное оборудование, детали крепления, крепления, 12, 14, передние грузы - ST725632
1 - Крепежные детали AL119968
Наверх
Навесное оборудование, крепления, 20 грузов, передние - ST725625
1 - Крепежные детали AL71031
2 - Гайка 14H821 Примечание:5/8"
3 - Стопор AL177835 Количество:4
4 - Винт с головкой 08H4482 Количество:4 Примечание:5/8" X 12"
5 - Крепление со штифтом L169060 Посмотреть аналогичные детали
6 - Стопорная шайба 12M7044 Количество:4 Примечание:18.500 mm
7 - Пружинный стопорный штифт L12491
Наверх
Навесное оборудование, детали крепления, крепления, 16, 18, передние грузы - ST577177
1 - Крепежные детали AL82932
Наверх
Навесное оборудование, детали крепления, датчик радара - ST841813
1 - Крепежные детали BL15726
Наверх
Датчик радара, детали крепления - ST841809
1 - Кронштейн L206405 Примечание:(Без стабилизатора сцепки)
2 - Распорная втулка L154452
3 - Кронштейн L219115 Примечание:(Со стабилизатором сцепки) SUB FOR L208808
4 - Винт 19M8925 Примечание:M6 X 40
5 - Винт 19M8709 Количество:2 Примечание:M20 X 40
6 - Винт 19M7790 Количество:2 Примечание:M12 X 35
7 - Жгут проводов AL218508
8 - Радиолокационный датчик RE278986 Примечание:(Для Австралии)
8 - Радиолокационный датчик RE278980 Примечание:(Для Северной Америки)
8 - Радиолокационный датчик RE278982 Примечание:(Европейское исполнение)
8 - Радиолокационный датчик RE278984 Примечание:(Для Великобритании)
9 - Изолятор RE240603 Количество:4
10 - Шайба 24M7101 Количество:4 Примечание:11 X 34 X 3 mm
11 - Винт 19M7979 Количество:4 Примечание:M8 X 55
12 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
13 - Зажимная скоба 57M8903
14 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
Наверх
Жгут проводов, переднее шасси, без переднего контроллера, без переднего PTO - ST830365
1 - Жгут проводов AL218356 Serial No.______-866040
1 - Жгут проводов AL222552 Serial No.866041-______
2 - Фланцевая гайка 14M7298 Количество:6 Примечание:M8
3 - Гайка 14M7139 Количество:2 Примечание:M4
4 - Винт с головкой 19M6614 Количество:2 Примечание:M6 X 12
5 - Реле AL156697 Количество:2
6 - Шайба 24M7054 Количество:2 Примечание:6.400 X 12 X 1.600 mm
7 - Зажимная скоба L153768 Количество:2
8 - Зажимная скоба L169020 Количество:2
9 - Уплотнитель L152663 Количество:2 Примечание:LGTH =90 mm
10 - Обвязной хомут R44302 2 Посмотреть аналогичные детали
11 - Скоба AL159725 Количество:3
12 - Кронштейн L211112
13 - Скоба L102323 Количество:4
14 - Шайба 24M7146 Количество:2 Примечание:4.300 X 12 X 1 mm
15 - Скоба L156556 Количество:3
16 - Скоба L156248 Количество:2
17 - Зажимная скоба L110534
18 - Жгут проводов AL218872 Serial No.______-866040
18 - Жгут проводов AL222879 Serial No.866041-______
19 - Винт с головкой 19M8078 Количество:2 Примечание:M4 X 16
20 - Жгут проводов AL215069
21 - Патрон предохранителя 57M8093
22 - Скоба 57M9856
23 - Скоба L173956
24 - Теплозащитный экран L215887
25 - Скоба L206271
26 - Обвязной хомут L206645
Наверх
Жгут проводов, переднее шасси, с передним контроллером, с передним PTO - ST830370
1 - Жгут проводов AL218357 Serial No.______-866040
1 - Жгут проводов AL222553 Serial No.866041-______
2 - Фланцевая гайка 14M7298 Количество:6 Примечание:M8
3 - Винт с головкой 19M6614 Количество:2 Примечание:M6 X 12
4 - Реле AL156697 Количество:2
5 - Шайба 24M7054 Количество:2 Примечание:6.400 X 12 X 1.600 mm
6 - Зажимная скоба L153768 Количество:2
7 - Зажимная скоба L169020 Количество:2
8 - Уплотнитель L152663 Количество:2 Примечание:LGTH = 90 mm
9 - Обвязной хомут R44302 5 Посмотреть аналогичные детали
10 - Скоба AL159725 Количество:3
11 - Скоба 57M9856
12 - Кронштейн L211112
13 - Скоба L102323 Количество:4
14 - Скоба L156556 Количество:3
15 - Винт с головкой 19M8078 Количество:2 Примечание:M4 X 16
16 - Жгут проводов AL222879 Примечание:SUB FOR AL218872 APPL
17 - Зажимная скоба L110534
18 - Скоба L156248 Количество:2
19 - Патрон предохранителя 57M8093
20 - Шайба 24M7146 Количество:2 Примечание:4.300 X 12 X 1 mm
21 - Гайка 14M7139 Количество:2 Примечание:M4
22 - Жгут проводов AL215069
23 - Скоба L173956
24 - Теплозащитный экран L215887
25 - Скоба L206271
26 - Обвязной хомут L206645
27 - Колпачок L219166
Наверх
