Содержимое: Каталог Запчастей John Deere :315SK Backhoe Loader (Engine 4045HT054,4045HT086,4045TT096)(PIN 1T0315SK_ _C219607 - C277141) (PIN 1T0315SK_ _D229820 - D277141)(Russian) - PC11115 26 Глобальная связь автомобиля 2601 Связной контроллер

Контроллер шлюза модульной телематики и спутникового модуля JDLink™ - ST289574

Узел модульного телематического шлюза (MTG) JDLink™, 3G - ST702897

Комплект жгута проводов и креплений модульного телематического шлюза (MTG) JDLink™ - ST787925

Модульный телематический шлюз JDLink™, 4G LTE - ST860854

Антенна модульного телематического шлюза JDLink™ (MTG) - ST702909

Антенна спутникового модуля JDLink™ (SAT) - ST702899

Кронштейн разъема без JDLink™ - ST702907

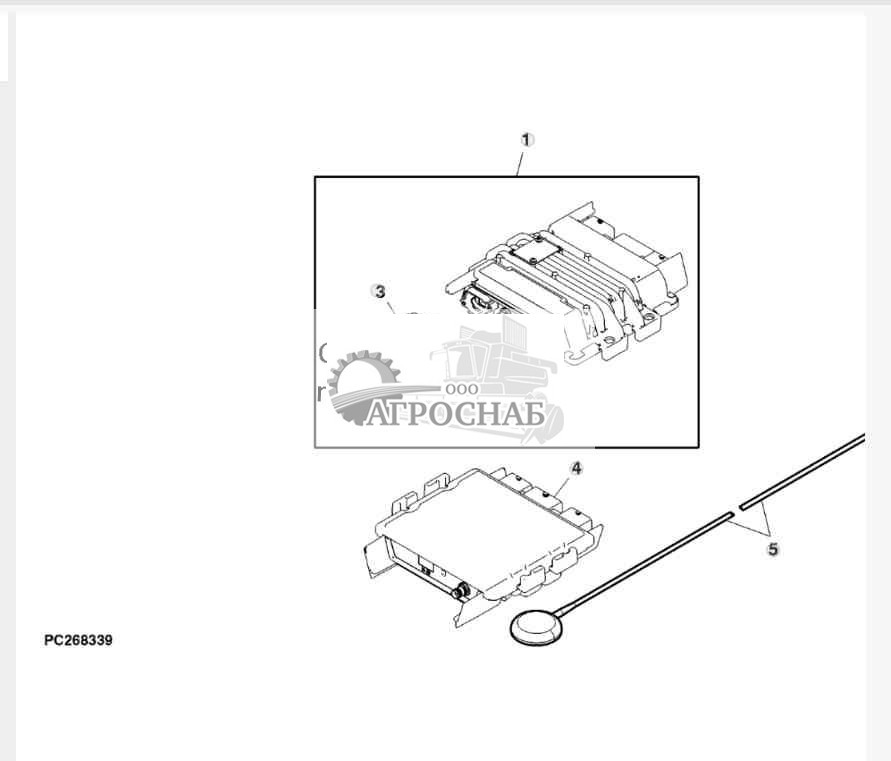

Контроллер шлюза модульной телематики и спутникового модуля JDLink™ - ST289574

1 - Электрон. блок управления PF81438 Примечание:(Технология 2G)
1 - Электрон. блок управления PFA10255 Примечание:(Технология 3G) ORDER PFA10481 OR PFA10319
1 - Электрон. блок управления PFA10319 Примечание:(2G для Китая)
1 - Электрон. блок управления PFA10481 Примечание:(Использование SIM-карт не компании Deere (технология 3G))
1 - Электрон. блок управления PFA11064 Примечание:(3G для Китая)
2 - Винт PF13564 Количество:2
3 - Комплект заглушек PF81429 Примечание:(Серый держатель SIM-карты) USE WITH PF81438, PFA10319
3 - Заглушка PFA10274 Примечание:(SIM стороннего владельца) USE WITH PFA10255
3 - Заглушка PFA10480 Примечание:(Использование SIM-карт не компании Deere (технология 3G)) USE WITH PFA10481, PFA10255 AND PFA11064
4 - Модуль PF81399 Примечание:(Спутниковый модуль)
5 - Антенна PF81427 Примечание:(Спутниковый модуль)

Наверх

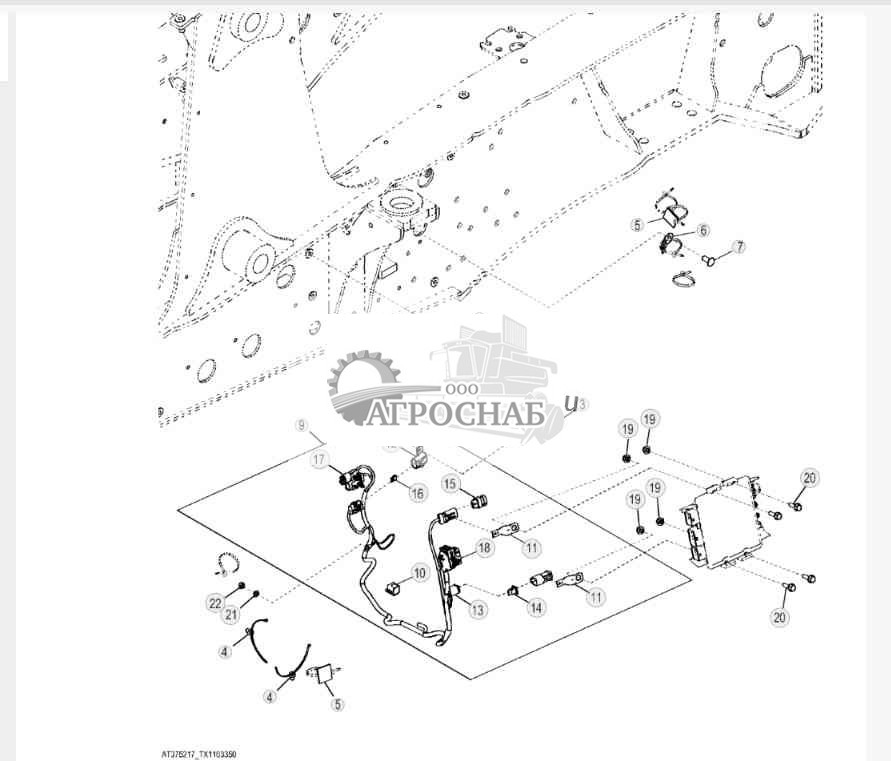

Узел модульного телематического шлюза (MTG) JDLink™, 3G - ST702897

1 - Пластина T278526
2 - Винт 19M7807 Количество:2 Примечание:M10 X 60
3 - Винт 37H116
4 - Скоба T209627 Количество:2
5 - Анкер A87105 Количество:2
6 - Кронштейн T210717
7 - Заглушка MT2485
8 - Втулка H141836 Количество:2
9 - Жгут проводов AT379365 Примечание:Модуль MTG
10 - Вспом. электр. разъем 57M11287
11 - Вспом. электр. разъем 57M8736 Количество:2
12 - Колпачок электр. разъема 57M8487
13 - Узел электрич. разъема 57M8012
14 - Блок. устр. эл. разъема 57M8013
15 - Корпус электр. разъема 57M9734
16 - Плавкий предохранитель 57M8638
17 - Корпус электр. разъема 57M8020
18 - Корпус электр. разъема 57M10615
19 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
20 - Винт 19M7868 Количество:4 Примечание:M8 X 30
21 - Шайба 24M7055 Примечание:8.400 X 16 X 1.600 mm
22 - Стопорная гайка E50101
23 - Прижимная гайка H141123 Количество:2

Наверх

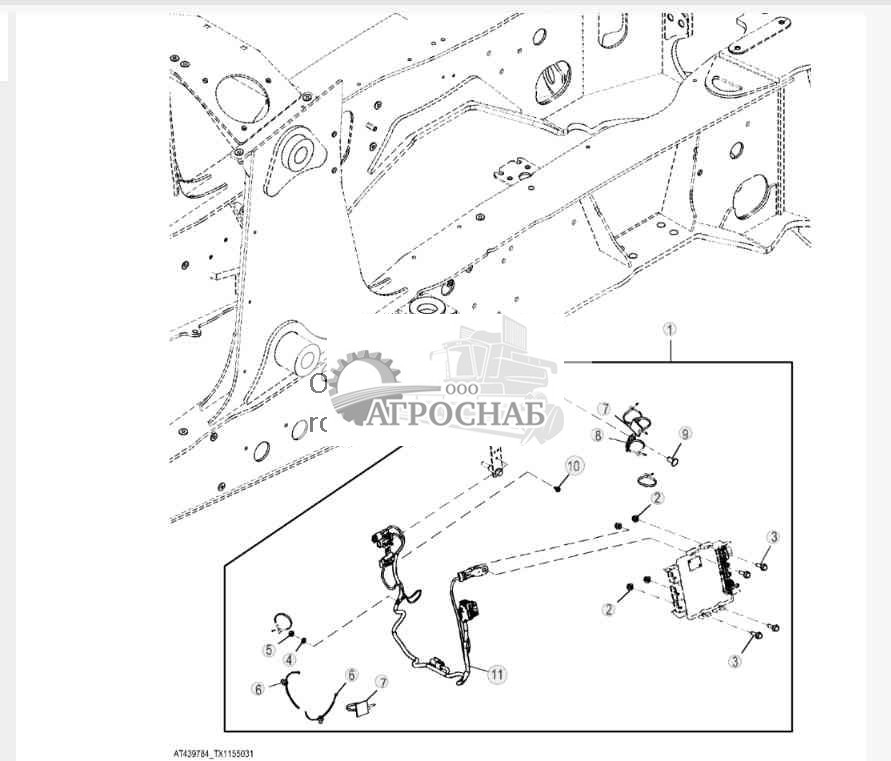

Комплект жгута проводов и креплений модульного телематического шлюза (MTG) JDLink™ - ST787925

1 - Комплект жгута проводов AT439784 Примечание:Заказывайте отдельные детали, NLA
2 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
3 - Винт 19M7868 Количество:4 Примечание:M8 X 30
4 - Шайба 24M7055 Примечание:8.400 X 16 X 1.600 mm
5 - Стопорная гайка E50101
6 - Скоба T209627 Количество:2
7 - Анкер A87105 Количество:2
8 - Кронштейн T210717
9 - Заглушка MT2485
10 - Винт 37H116
11 - Жгут проводов AT379365 Примечание:Жгут проводов модульного телематического шлюза (MTG)Компоненты представлены на отдельной странице

Наверх

Модульный телематический шлюз JDLink™, 4G LTE - ST860854

1 - Электрон. блок управления PFA10898 Примечание:(Для Австралии, Канады, Новой Зеландии и США)
1 - Электрон. блок управления PFA10899 Примечание:(Европейское исполнение)
1 - Электрон. блок управления PFA11990 Примечание:(Для Австралии, Канады, Новой Зеландии и США)
1 - Электрон. блок управления PFA11991 Примечание:(Европейское исполнение)
2 - Антенна PFA10884
3 - Узел электрич. разъема PH50229231
4 - Крышка PH60228055
5 - Винт 21H1442 Количество:2 Примечание:0.112" X 3/8"
6 - Электрон. блок управления PF81399 Примечание:(Спутниковый модуль)
7 - Антенна PF81427 Примечание:(Спутниковый модуль) (Кабель 4,6 м (15 футов))
8 - Антенна PFA10882 Примечание:(Кабель 5,5 м (18 футов)) Высокий профиль
9 - Антенна PFA10891 Примечание:(Кабель 5,5 м (18 футов)) Низк. профиль

Наверх

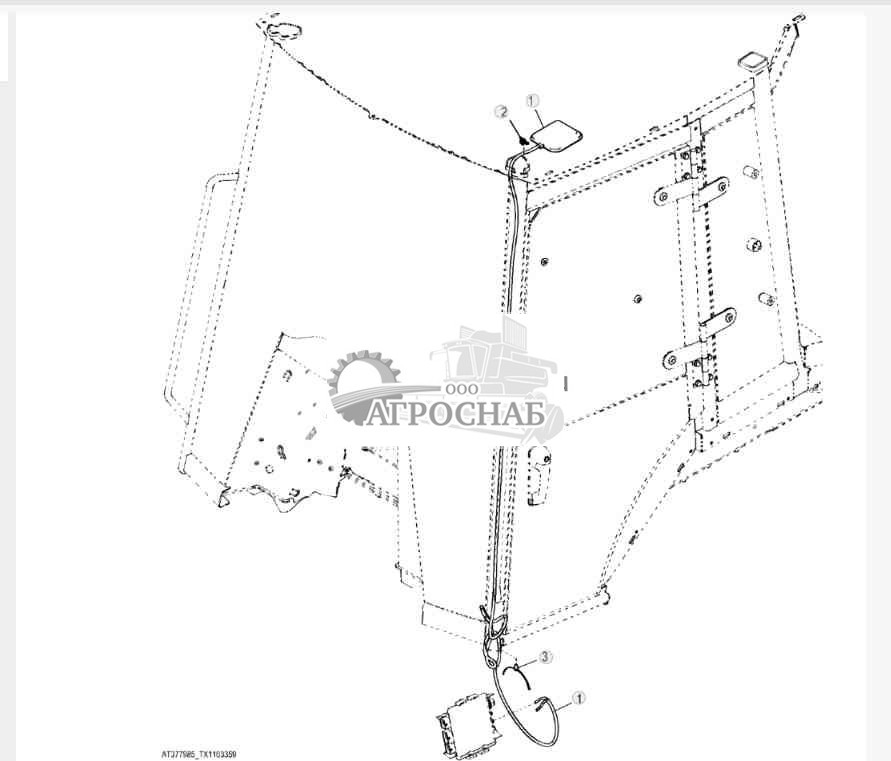

Антенна модульного телематического шлюза JDLink™ (MTG) - ST702909

1 - Антенна ....... Примечание:См. решения DTAC, 88359 AND 88360
2 - Зажимная скоба AH225363
3 - Скоба T209627

Наверх

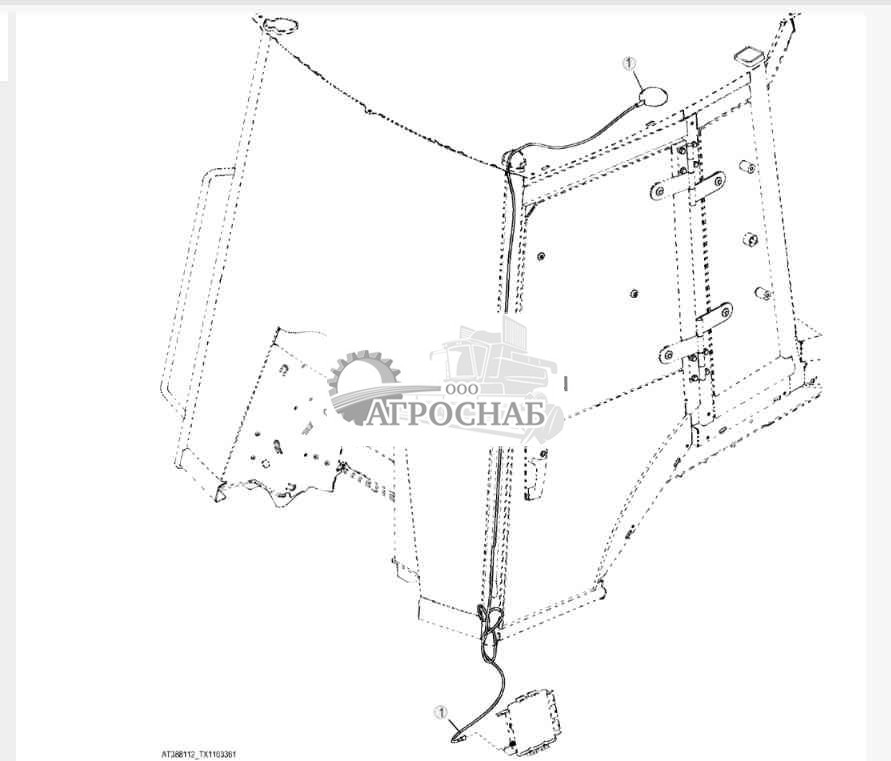

Антенна спутникового модуля JDLink™ (SAT) - ST702899

1 - Антенна PF81427

Наверх

Кронштейн разъема без JDLink™ - ST702907

1 - Втулка H141836 Количество:2 Примечание:12.522 X 17.145 X 25.400 mm (0.493" X 0.675" X 1")
2 - Пластина T278526
3 - Винт 19M7807 Количество:2 Примечание:M10 X 60
4 - Электронный прерыватель 57M8131
5 - Прижимная гайка H141123 Количество:2

Наверх
