Содержимое: Каталог Запчастей John Deere :315SK Backhoe Loader (Engine 4045HT054,4045HT086,4045TT096)(PIN 1T0315SK_ _C219607 - C277141) (PIN 1T0315SK_ _D229820 - D277141)(Russian) - PC11115 17 Рама, шасси или опорная конструкция 1741 Двигатель или основная рама
Основная рама ( - 232969) - ST700406
Основная рама (232970 - ) - ST730734
Комплект полного ограждения приводного вала MFWD - ST703488
Ограждение трансмиссии - ST703484
Передний бампер - ST700522
Комплект переднего противовеса, 114 кг (250 фунтов) - ST700395
Комплект переднего противовеса, 204 кг (450 фунтов) - ST700388
Комплект переднего противовеса, 340 кг (750 фунтов) - ST700391
Комплект переднего противовеса, 454 кг (1000 фунтов) - ST700392
Комплект переднего противовеса, 567 кг (1250 фунтов) - ST700393
Болты противовеса, 204 кг (450 lbs) - ST700403
Болты противовеса 340 кг (750 фунтов) - ST700398
Болты противовеса, 454 кг (1000 фунтов) - ST700405
Болты противовеса, 567 кг (1250 фунтов) - ST700404

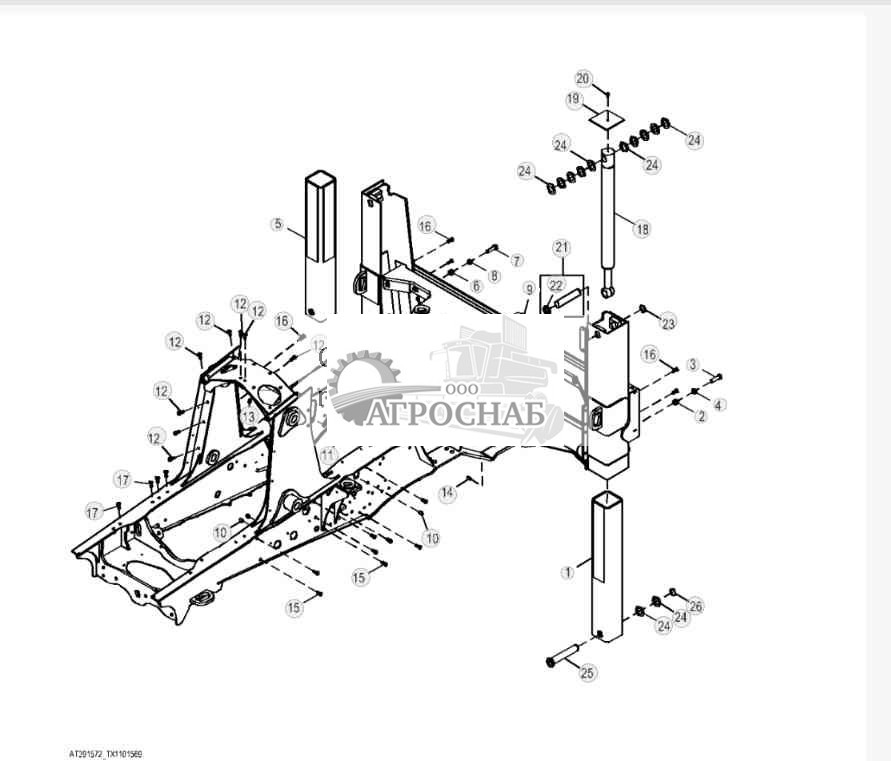

Основная рама ( - 232969) - ST700406
![Основная рама (]( "Джон Дир 315S Основная рама (")
1 - Рукоять AT406144 Примечание:SUB FOR AT145849
2 - Гайка 14M7277 Примечание:M20
3 - Винт с головкой 19M9133 Примечание:M20 X 70
4 - Гайка 14M7335 Примечание:M20
5 - Рукоять AT406144 Примечание:SUB FOR AT145849
6 - Гайка 14M7277 Примечание:M20
7 - Винт с головкой 19M9133 Примечание:M20 X 70
8 - Гайка 14M7335 Примечание:M20
9 - Втулка T72414 Количество:2
10 - Втулка T72414 Количество:3
11 - Втулка T72414
12 - Гайка T148411 5 Примечание:SUB FOR T148410
13 - Втулка T72414 Количество:3
14 - Втулка T72414 Количество:4
15 - Гайка T148409 Количество:21
16 - Гайка T148410 Количество:6
17 - Гайка T148411 Количество:8
18 - Гидравлический цилиндр AH211348 Количество:2 Примечание:Компоненты на отдельной стр.
19 - Хомут T126013 Количество:2
20 - Винт с головкой 19M7557 Количество:2 Примечание:M10 X 16
21 - Крепление со штифтом AT135084 Количество:2
22 - Шайба 24H1540 Примечание:1-17/32" X 2-1/2" X 1/4"
23 - Пружинное кольцо 40M7180 Количество:2
24 - Шайба 24H1571 Количество:24 Примечание:1-25/32" X 2-7/8" X 0.120"
25 - Штифт AT186254 Количество:2
26 - Пружинное кольцо U12167 Количество:2
Наверх

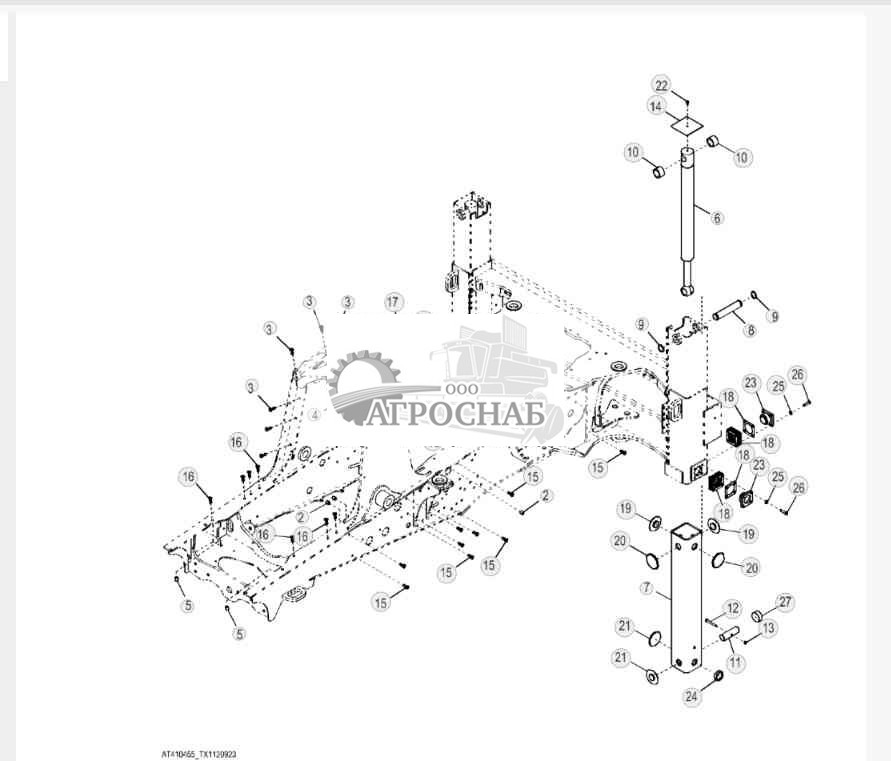

Основная рама (232970 - ) - ST730734
![Основная рама (232970]( "Джон Дир 315S Основная рама (232970")
1 - Втулка T72414
2 - Втулка T72414 Количество:3
3 - Гайка T148411 5
4 - Втулка T72414 Количество:3
5 - Втулка T72414 Количество:4
6 - Гидравлический цилиндр AHC13476 Количество:2 Serial No.______-255116 Примечание:Компоненты на отдельной стр., NLA, ORDER AHC14472 ALSO ORDER 38H5035, 51M7042, AND T77613
6 - Гидравлический цилиндр AHC14524 Serial No.255117-______ Примечание:Компоненты на отдельной стр., NLA, ORDER AHC14472 ALSO ORDER 38H5035, 51M7042, AND T77613
7 - Рукоять AT413648 Количество:2
8 - Крепление со штифтом T263515 Количество:2
9 - Пружинное кольцо 40M7180 Количество:4
10 - Распорная втулка T279035 Количество:4
11 - Штифт T261816 Количество:2
12 - Винт с головкой 19M8197 Количество:2 Примечание:M10 X 85
13 - Стопорная гайка 14M7520 Количество:2 Примечание:M10
14 - Хомут T260671 Количество:2
15 - Гайка T148409 Количество:23
16 - Гайка T148411 Количество:8
17 - Гайка T148411 Количество:2 Примечание:SUB FOR (2) T148410
18 - Прокладка T304439 Количество:50
19 - Износостойкая накладка T319044 Количество:4
20 - Износостойкая накладка T319046 Количество:4
21 - Износостойкая накладка T319043 Количество:4
22 - Винт с головкой 19M7557 Количество:2 Примечание:M10 X 16
23 - Износостойкая накладка AT409431 Количество:4
24 - Износостойкая накладка T262114 Количество:2 Примечание:16.00 mm
25 - Шайба 24M7047 6 Примечание:13 X 24 X 2.500 mm
26 - Винт с головкой 19M7496 6 Примечание:M12 X 45
27 - Износостойкая накладка T331038 Количество:2 Примечание:28.00 mm
Наверх

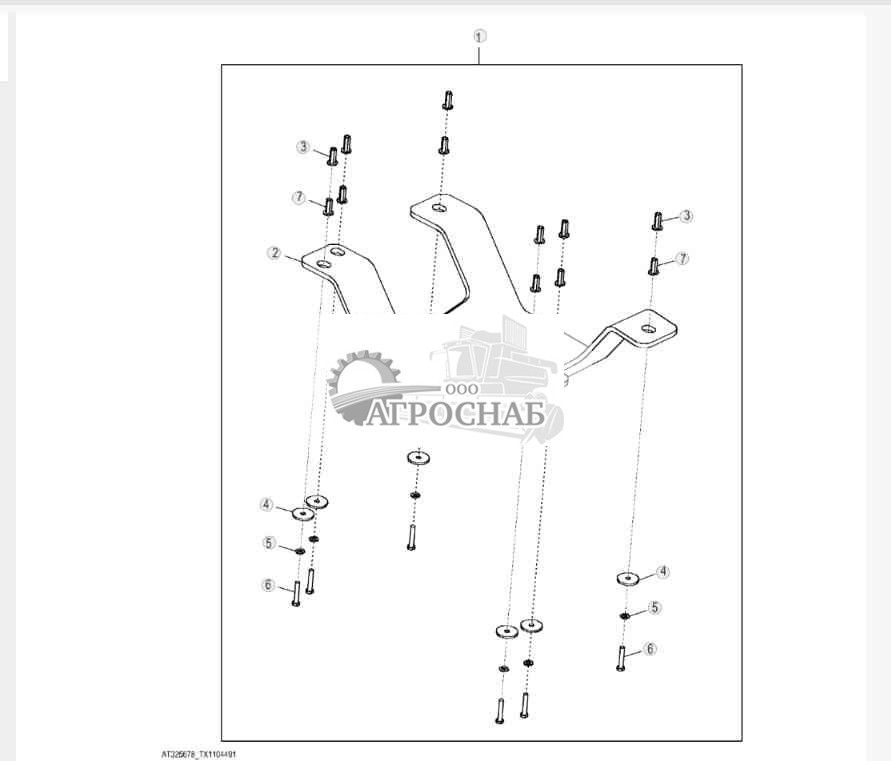

Комплект полного ограждения приводного вала MFWD - ST703488
![Комплект полного ограждения приводного вала MFWD]( "Джон Дир 315S Комплект полного ограждения приводного вала MFWD")
1 - Ограждение AT325678 Примечание:NLA, ORDER AT438402
1 - Ограждение AT438402 Примечание:SUB FOR AT325678
2 - Ограждение AT323190 Примечание:NLA, ORDER AT438402
3 - Гайка T148411 Количество:6
4 - Шайба R124347 Количество:6 Примечание:11.250 X 51 X 4.780 mm (0.443" X 2.008" X 3/16")
5 - Шайба 24M7239 Количество:6 Примечание:10.700 X 21 X 2.500 mm
6 - Винт с головкой 19M7935 Количество:6 Примечание:M10 X 55
7 - Гайка T148410 Количество:6
Наверх

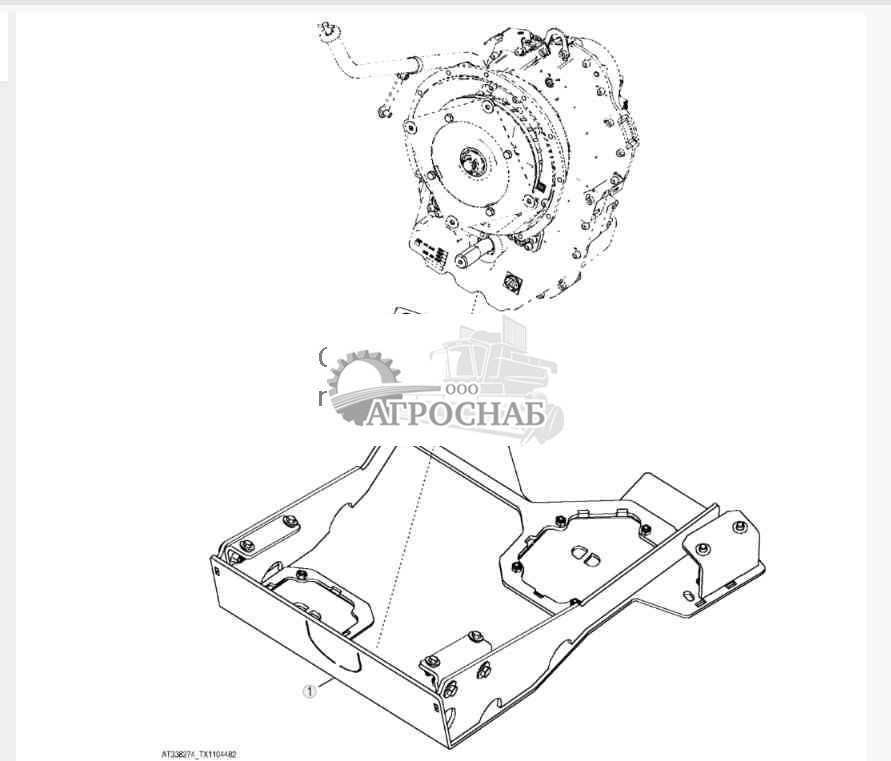

Ограждение трансмиссии - ST703484
![Ограждение трансмиссии]( "Джон Дир 315S Ограждение трансмиссии")
1 - Ограждение AT338274
Наверх
Передний бампер - ST700522
![Передний бампер]( "Джон Дир 315S Передний бампер")
1 - Резиновая прокладка AT377825
2 - Шайба 24H1368 Количество:4 Примечание:21/32" X 1-5/16" X 0.090"
3 - Винт с головкой 19M8029 Количество:4 Примечание:M16 X 30
Наверх

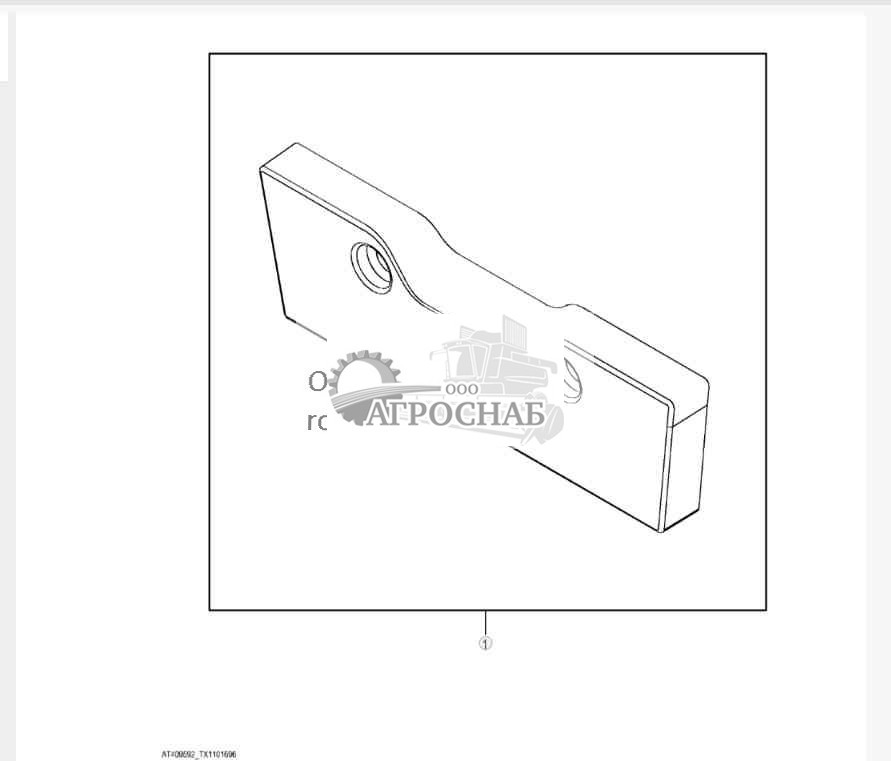

Комплект переднего противовеса, 114 кг (250 фунтов) - ST700395
![Комплект переднего противовеса, 114 кг (250 фунтов)]( "Джон Дир 315S Комплект переднего противовеса, 114 кг (250 фунтов)")
1 - Противовес AT409592 Примечание:Машины с основным противовесом 204 кг (450 фунтов)Цельные изделия, ALSO ORDER (4) T151797, (2) 19M9088, AND (2) 14M7291
1 - Противовес AT409592 Примечание:Машины с основными противовесами 340 кг (750 фунтов), 454 кг (1000 фунтов) или 567 кг (1250 фунтов)Цельные изделияНе используется с машинами 325K и 325SK, ALSO ORDER (2) T151797 AND (2) 19M8976
2 - Шайба T151797 Количество:4 Примечание:Не показано
3 - Винт с головкой 19M9088 Количество:2 Примечание:M16 X 200, Не показано
4 - Фланцевая гайка 14M7291 Количество:2 Примечание:M16, Не показано
5 - Винт с головкой 19M8976 Количество:2 Примечание:M16 X 320, Не показано
Наверх

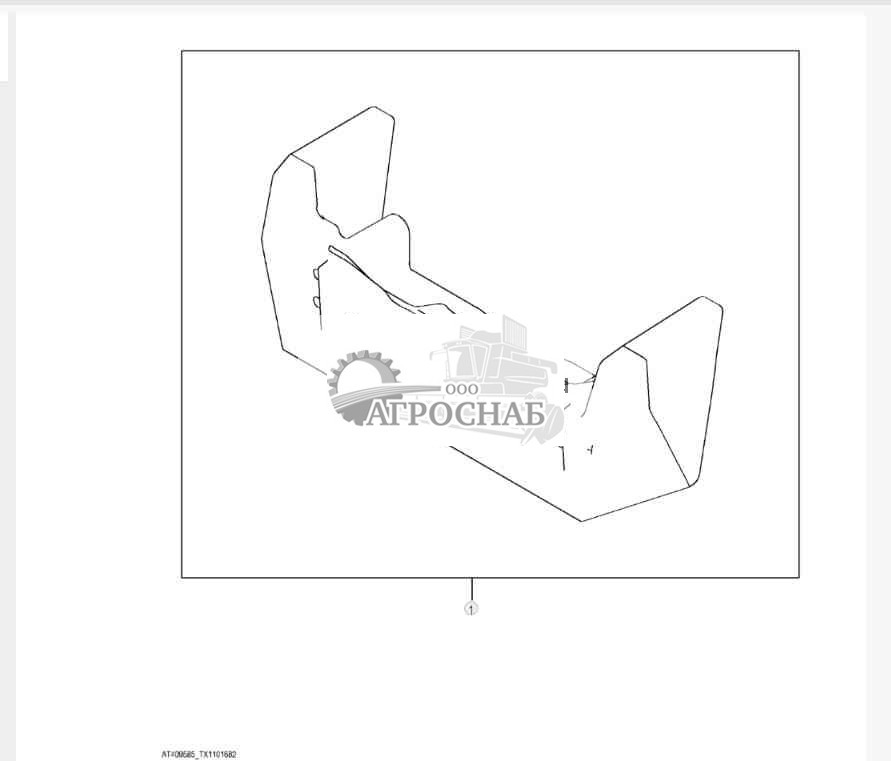

Комплект переднего противовеса, 204 кг (450 фунтов) - ST700388
![Комплект переднего противовеса, 204 кг (450 фунтов)]( "Джон Дир 315S Комплект переднего противовеса, 204 кг (450 фунтов)")
1 - Противовес AT409585 Примечание:Цельные изделия, ORDER AT439070; USE WITH (4) T119912 AND (4) 19M9124
1 - Шайба T119912 Количество:4 Примечание:Не показано
1 - Винт с головкой 19M9124 Количество:4 Примечание:M16 X 260, Не показано
Наверх

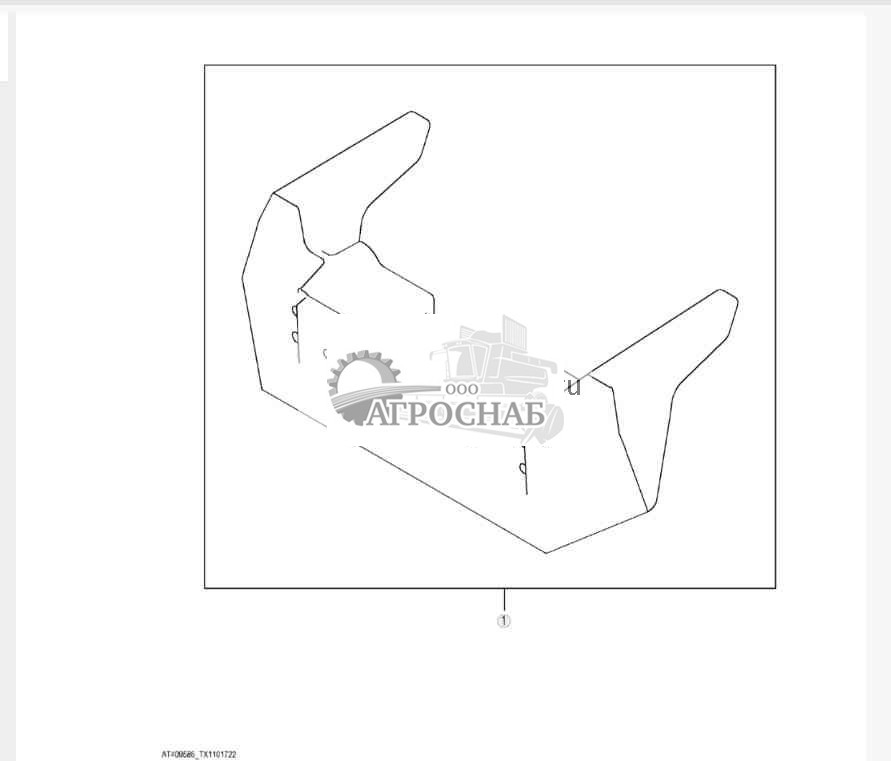

Комплект переднего противовеса, 340 кг (750 фунтов) - ST700391
![Комплект переднего противовеса, 340 кг (750 фунтов)]( "Джон Дир 315S Комплект переднего противовеса, 340 кг (750 фунтов)")
1 - Противовес AT409586 Примечание:Исп. сЦельные изделия, (4) T119912 AND (4) 19M9124
2 - Шайба T119912 Количество:4 Примечание:Не показано
3 - Винт с головкой 19M9124 Количество:4 Примечание:M16 X 260, Не показано
Наверх

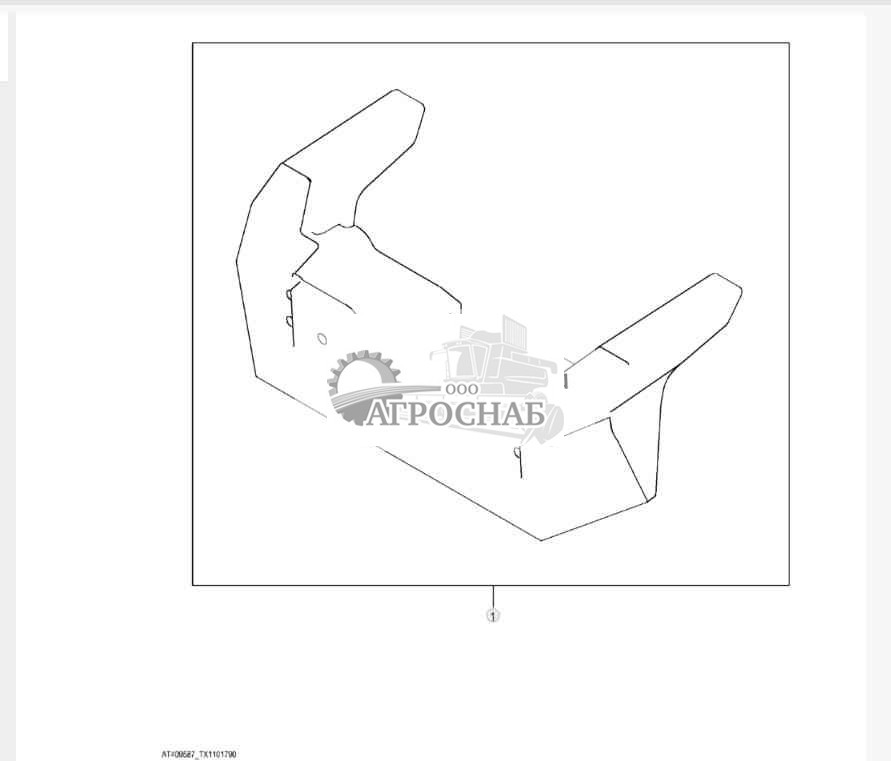

Комплект переднего противовеса, 454 кг (1000 фунтов) - ST700392
![Комплект переднего противовеса, 454 кг (1000 фунтов)]( "Джон Дир 315S Комплект переднего противовеса, 454 кг (1000 фунтов)")
1 - Противовес AT409587 Примечание:Цельные изделия, NLA; USE WITH (4) T119912 AND (4) 19M9124
2 - Шайба T119912 Количество:4 Примечание:Не показано
3 - Винт с головкой 19M9124 Количество:4 Примечание:M16 X 260, Не показано
Наверх

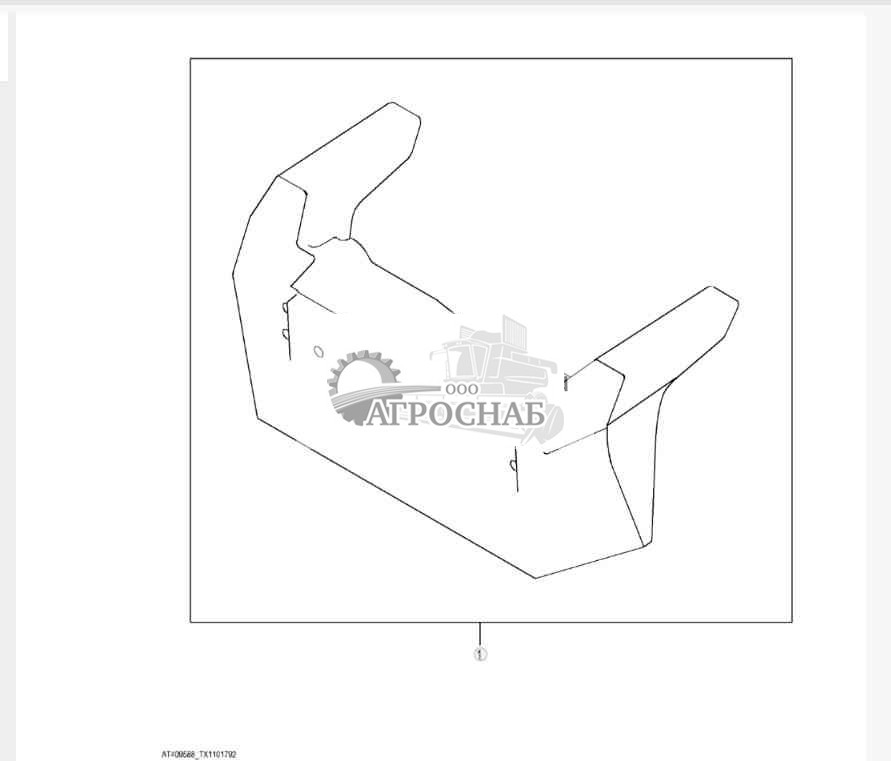

Комплект переднего противовеса, 567 кг (1250 фунтов) - ST700393
![Комплект переднего противовеса, 567 кг (1250 фунтов)]( "Джон Дир 315S Комплект переднего противовеса, 567 кг (1250 фунтов)")
1 - Противовес AT409588 Примечание:Цельные изделия, ORDER AT439073; USE WITH (4) T119912 AND (4) 19M9124
1 - Шайба T119912 Количество:4 Примечание:Не показано
1 - Винт с головкой 19M9124 Количество:4 Примечание:M16 X 260, Не показано
Наверх

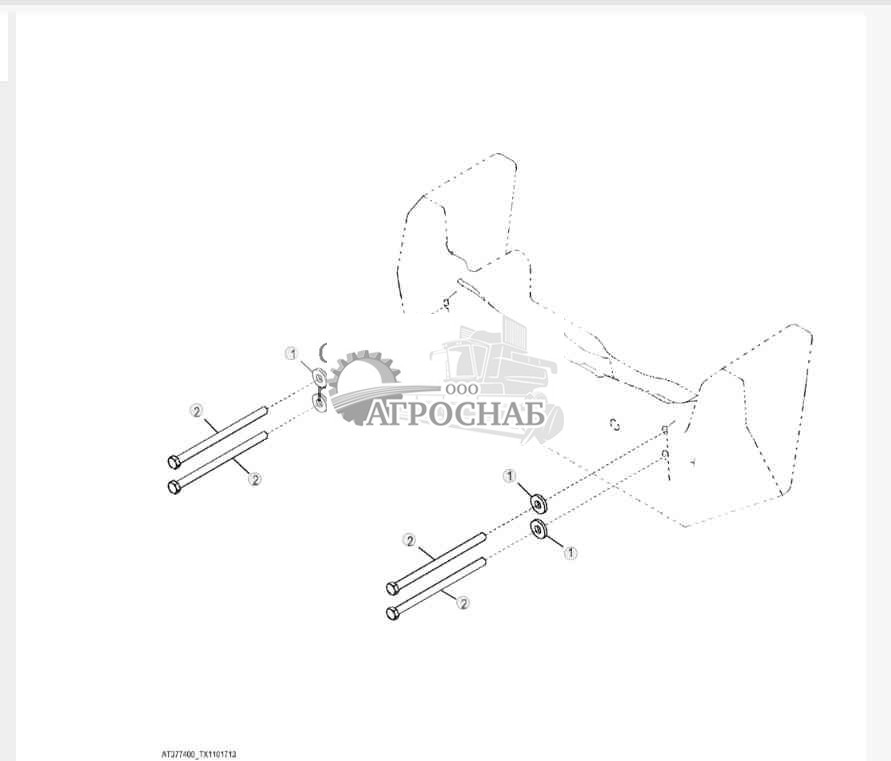

Болты противовеса, 204 кг (450 lbs) - ST700403
![Болты противовеса, 204 кг (450 lbs)]( "Джон Дир 315S Болты противовеса, 204 кг (450 lbs)")
1 - Шайба T119912 Количество:4
2 - Винт с головкой 19M9124 Количество:4 Примечание:M16 X 260
Наверх

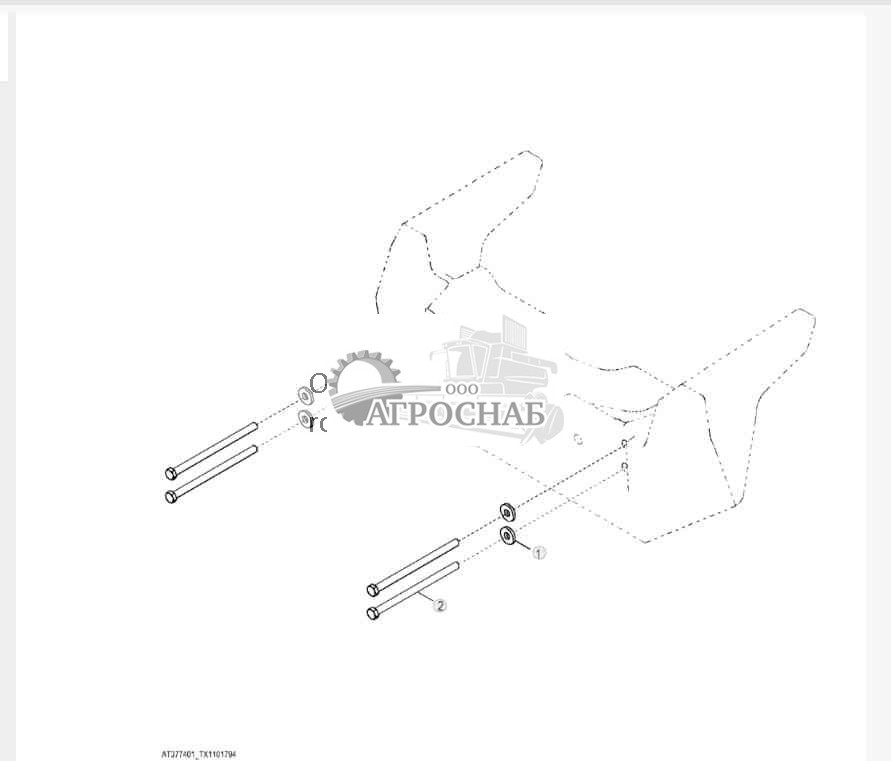

Болты противовеса 340 кг (750 фунтов) - ST700398
![Болты противовеса 340 кг (750 фунтов)]( "Джон Дир 315S Болты противовеса 340 кг (750 фунтов)")
Наверх

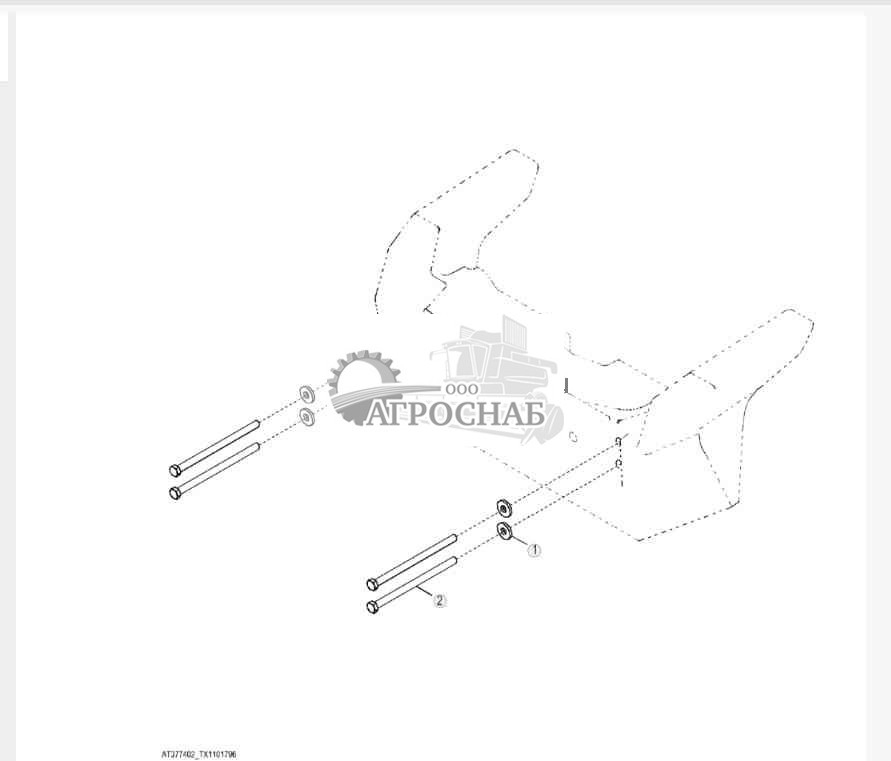

Болты противовеса, 454 кг (1000 фунтов) - ST700405
![Болты противовеса, 454 кг (1000 фунтов)]( "Джон Дир 315S Болты противовеса, 454 кг (1000 фунтов)")
Наверх

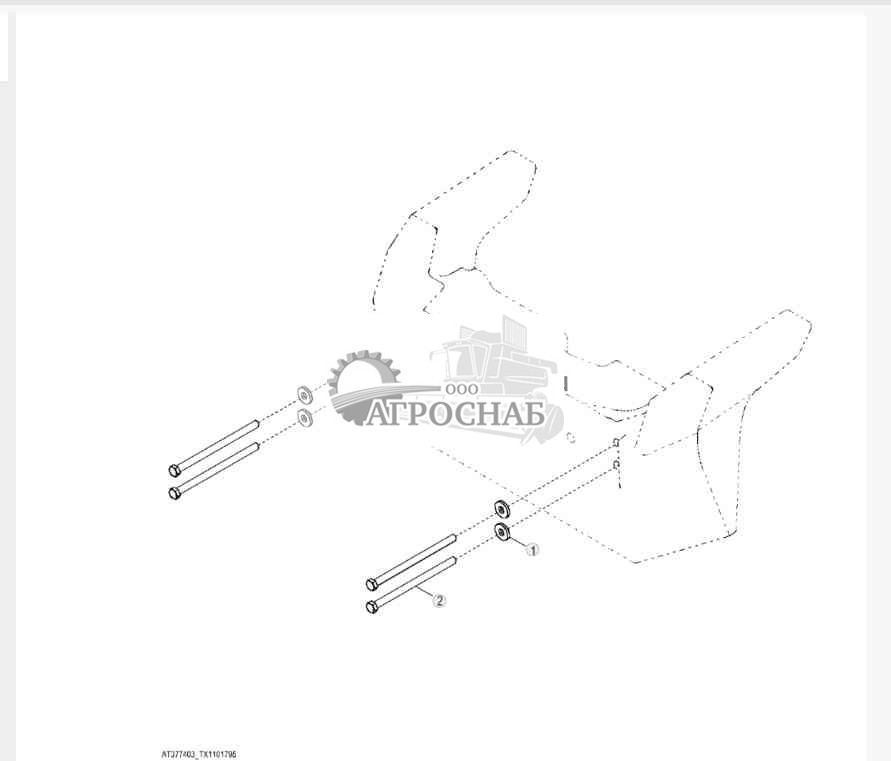

Болты противовеса, 567 кг (1250 фунтов) - ST700404
![Болты противовеса, 567 кг (1250 фунтов)]( "Джон Дир 315S Болты противовеса, 567 кг (1250 фунтов)")
Наверх
