Содержимое: Каталог Запчастей John Deere :315SK Backhoe Loader (Engine 4045HT054,4045HT086,4045TT096)(PIN 1T0315SK_ _C219607 - C277141) (PIN 1T0315SK_ _D229820 - D277141)(Russian) - PC11115 16 Электросистемы машины 1671 Аккумуляторные батареи, опора и кабели

Комплект для запуска от внешнего источника - ST702894

Одинарная аккумуляторная батарея с плавким предохранителем - ST702174

Отрицательный провод аккумуляторной батареи, одинарная аккумуляторная батарея - ST702178

Спаренная аккумуляторная батарея с предохранителем - ST702170

Кабель отрицательной клеммы спаренной аккумуляторной батареи - ST702181

Размыкающий переключатель одной аккумуляторной батареи - ST703995

Разъемное соединение спаренной аккумуляторной батареи - ST703996

Комплект для отсоединения спаренной аккумуляторной батареи - ST703999

Генератор переменного тока 90 A - ST19042

Привод и фонари указателей поворота - ST799

Задние габаритные фонари ( - 234969) - ST700732

Задние габаритные фонари (234970 - ) - ST722213

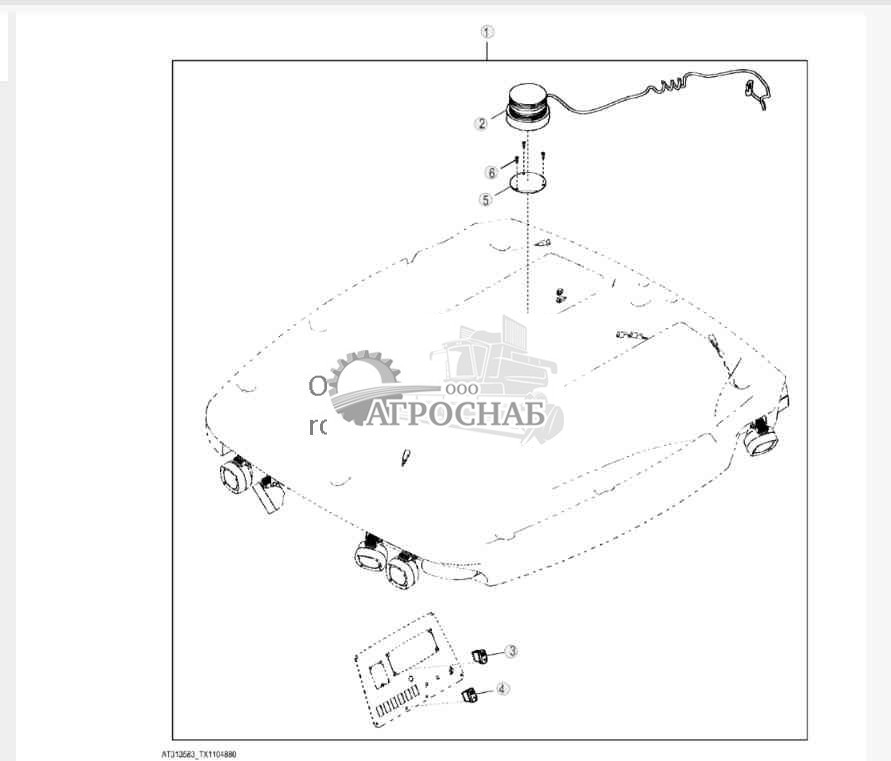

Комплект проблескового маячка - ST703882

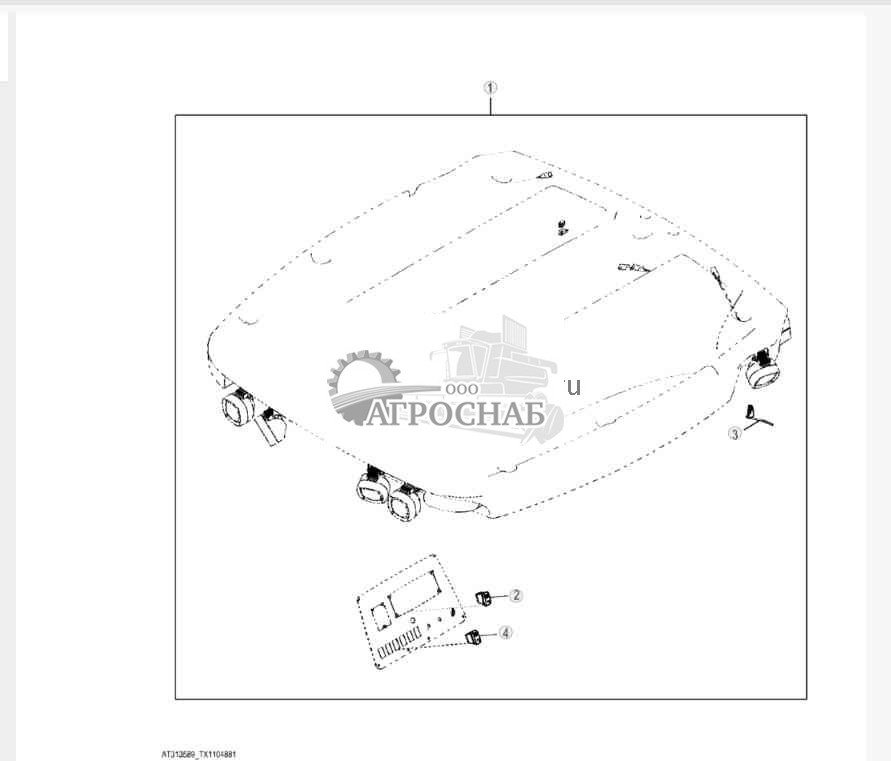

Комплект проводки проблескового маячка - ST703883

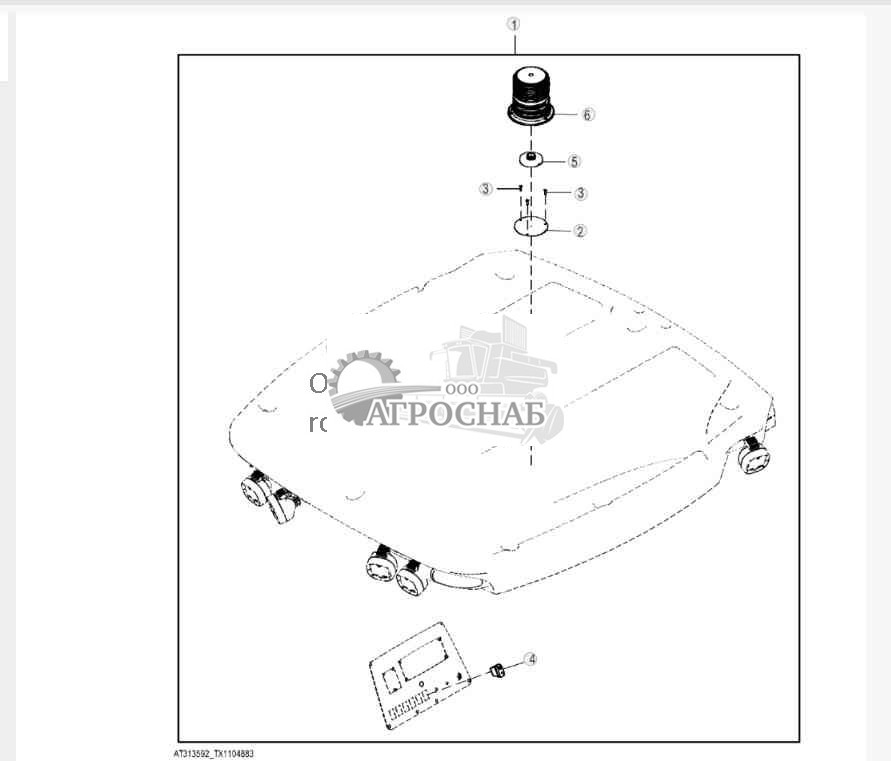

Комплект вращающегося проблескового маячка - ST703884

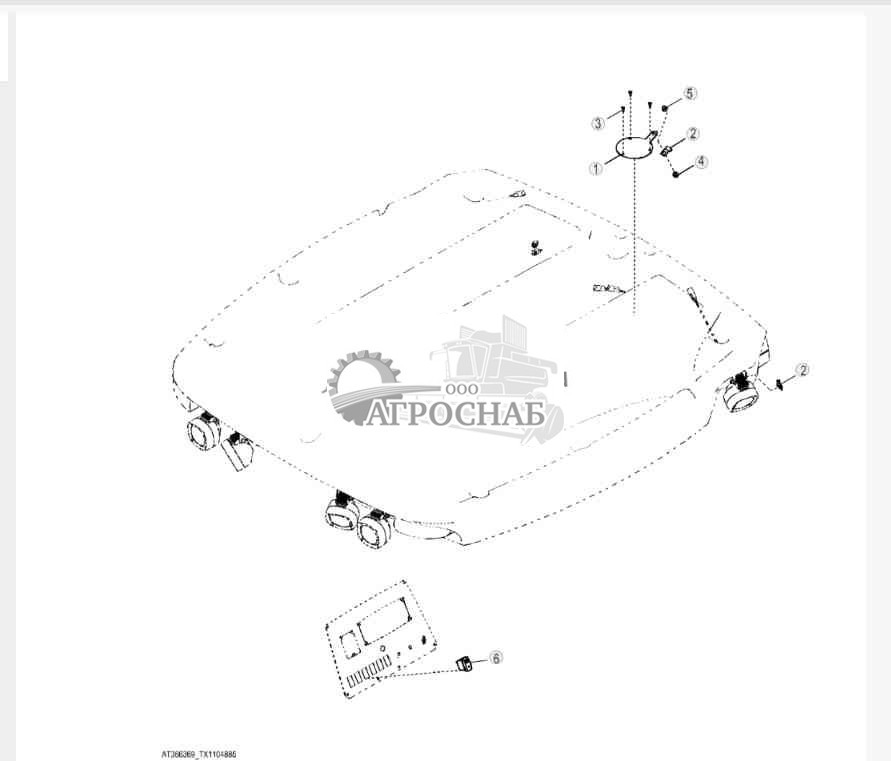

Крепежные детали проблескового маячка - ST703885

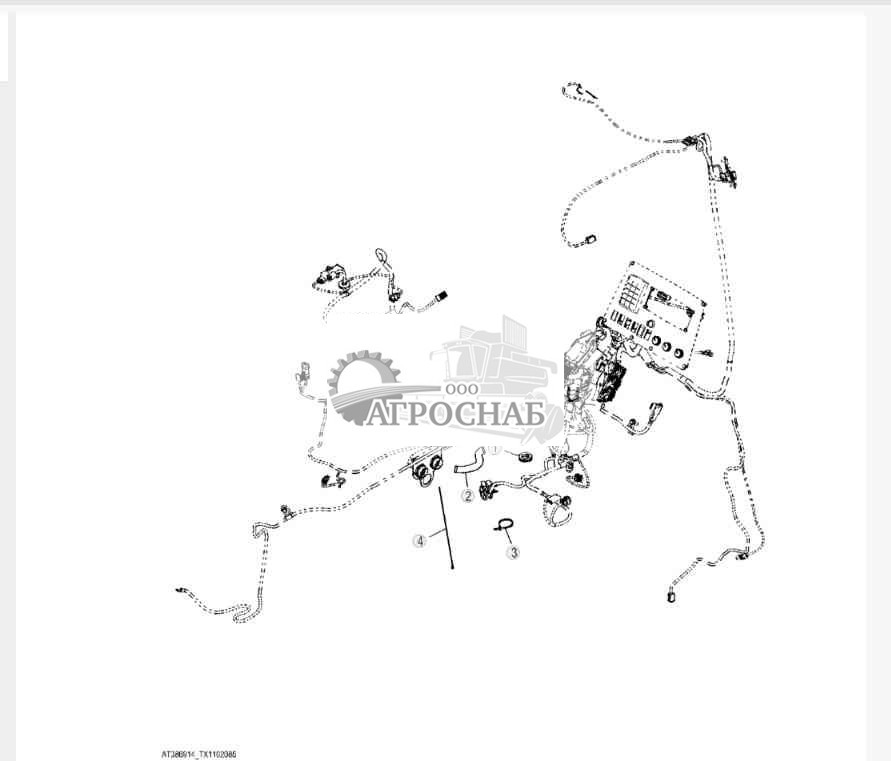

Проводка рабочего места оператора, крепежные детали разводки кабеля - ST700710

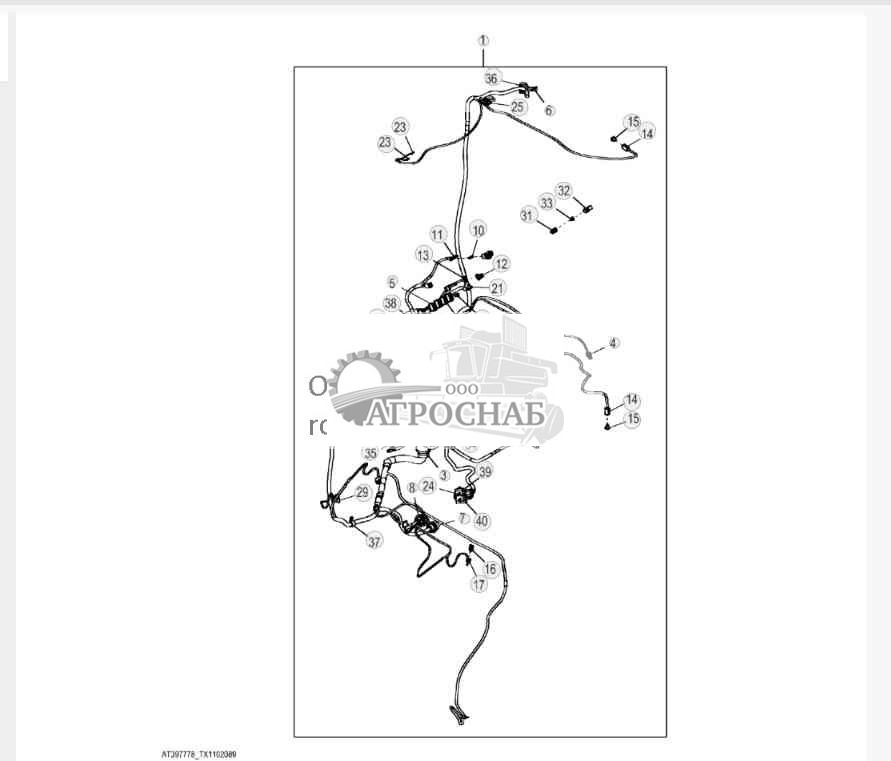

Жгут проводов кабины - ST700697

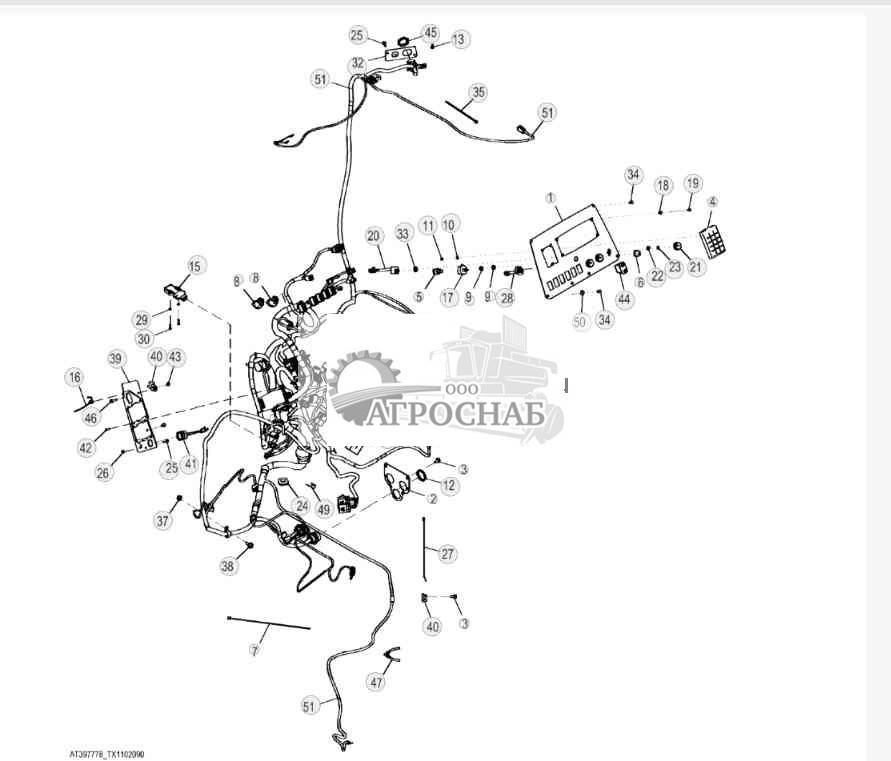

Крепежные детали жгута проводов кабины - ST700698

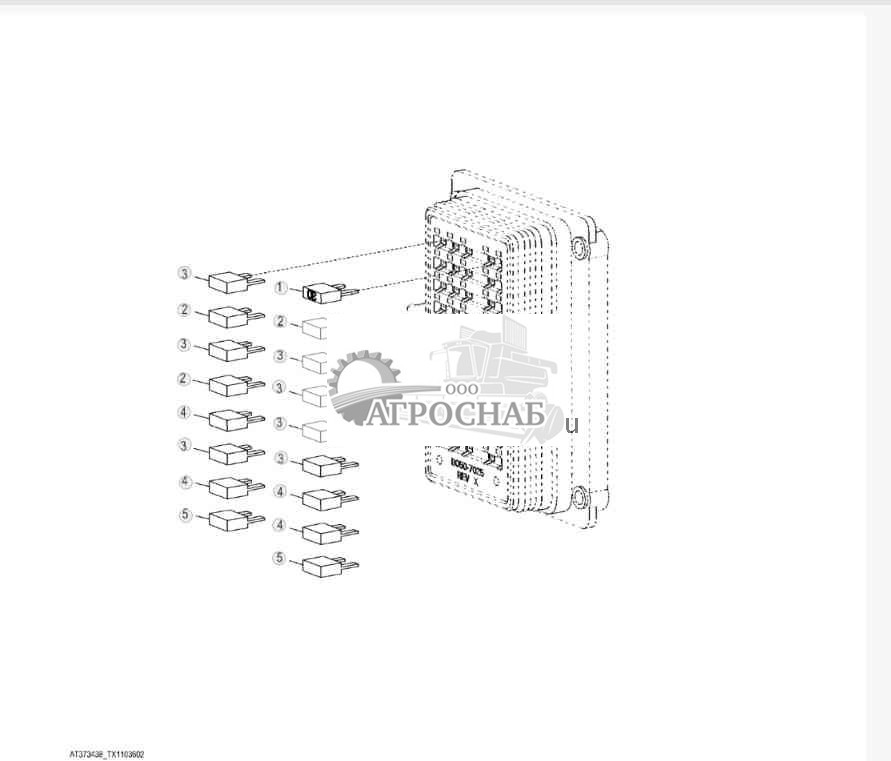

Блок плавких предохранителей кабины - ST702892

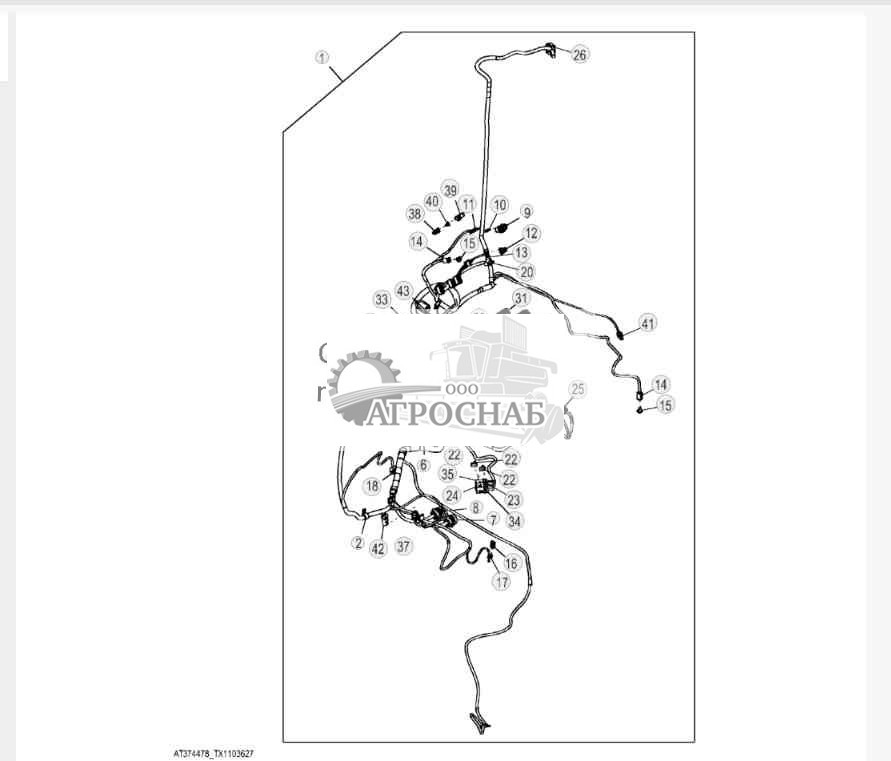

Жгут проводов навеса - ST702860

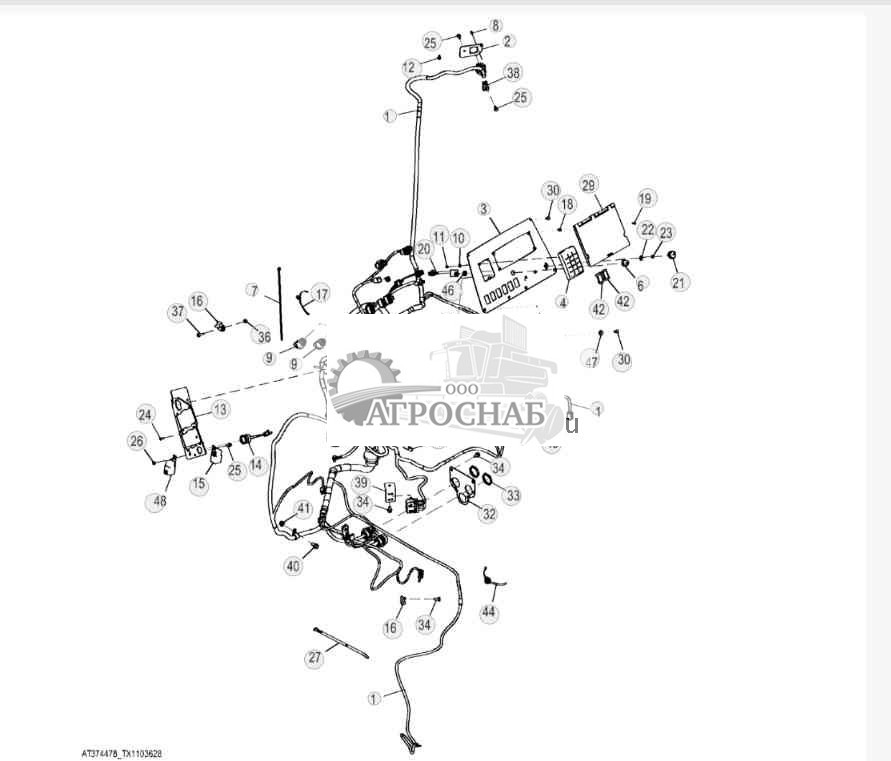

Крепежные детали жгута проводов навеса - ST702862

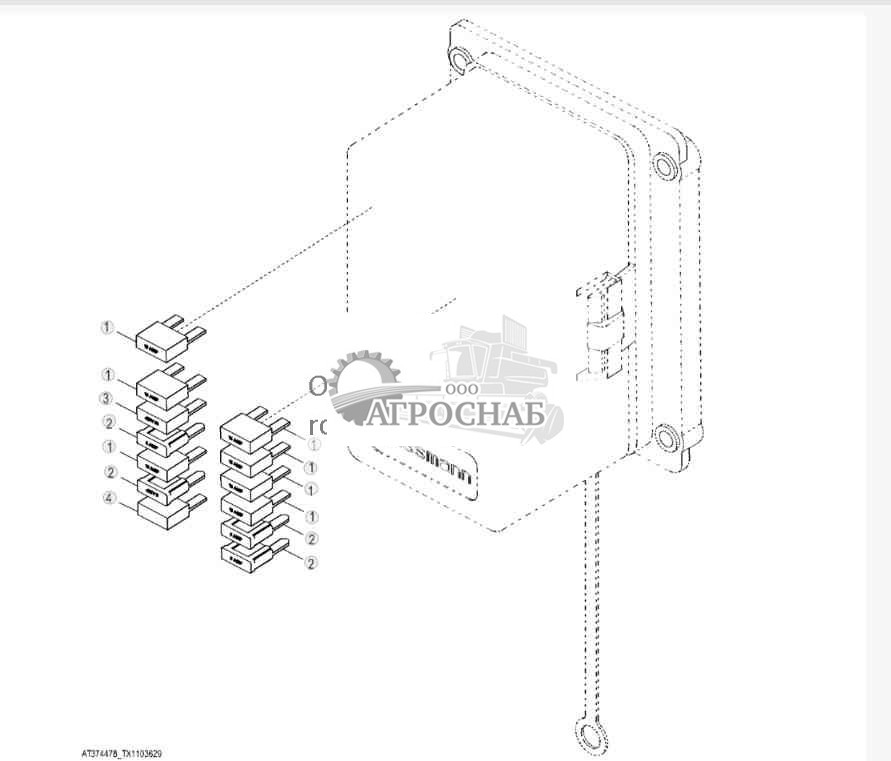

Блок предохранителей навеса - ST702858

Главный жгут проводов (двигатели 4045HT054, 4045HT086, 4045HT087) - ST701270

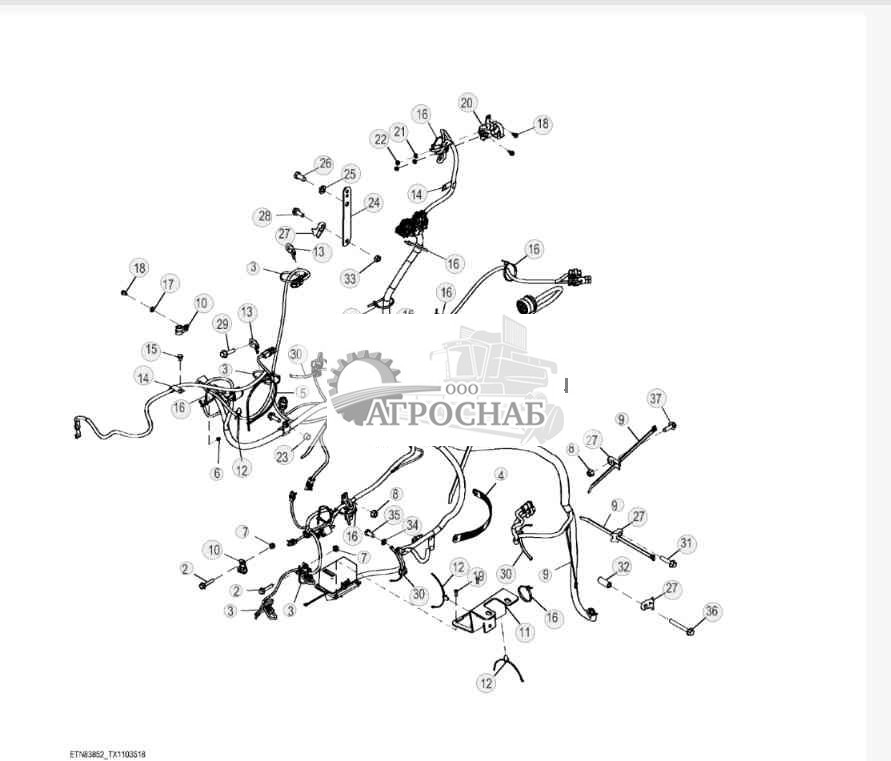

Крепежные детали главного жгута проводов (двигатели 4045HT054, 4045HT086, 4045HT087) - ST701274

Главный жгут проводов (двигатель 4045TT096) - ST703752

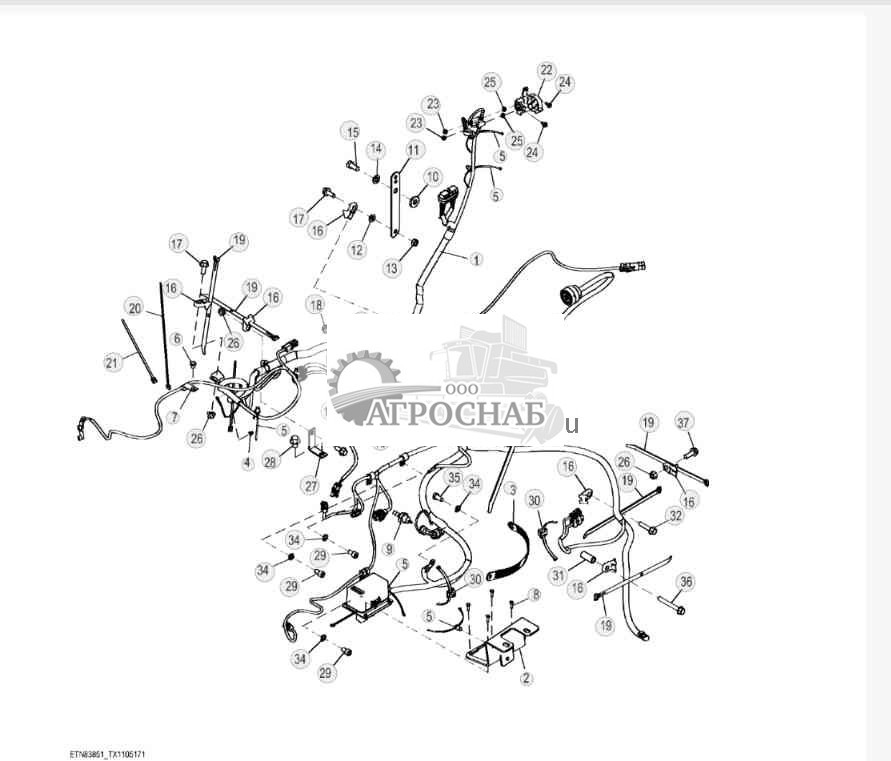

Крепежные детали главного жгута проводов (двигатель 4045TT096) - ST703755

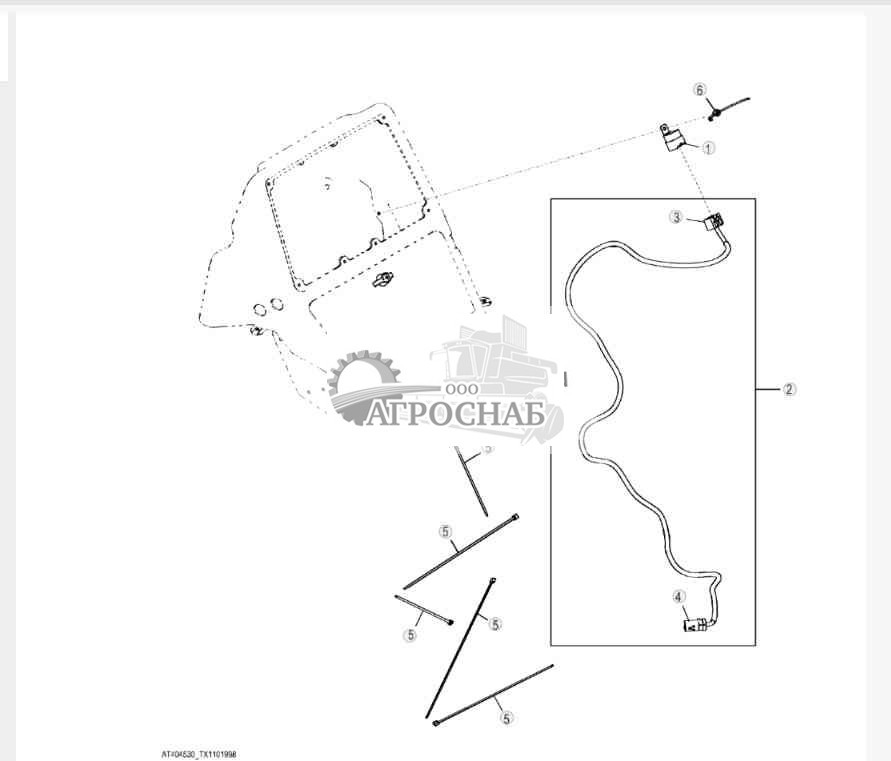

Жгут проводов управления топливоподкачивающим насосом - ST702185

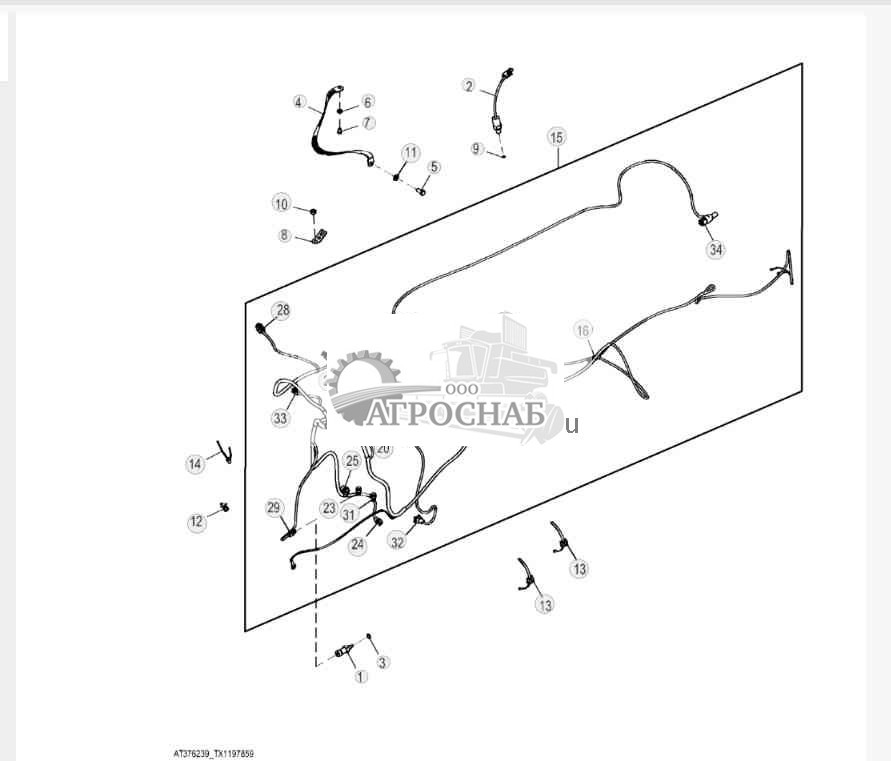

Жгут проводов трансмиссии - ST703993

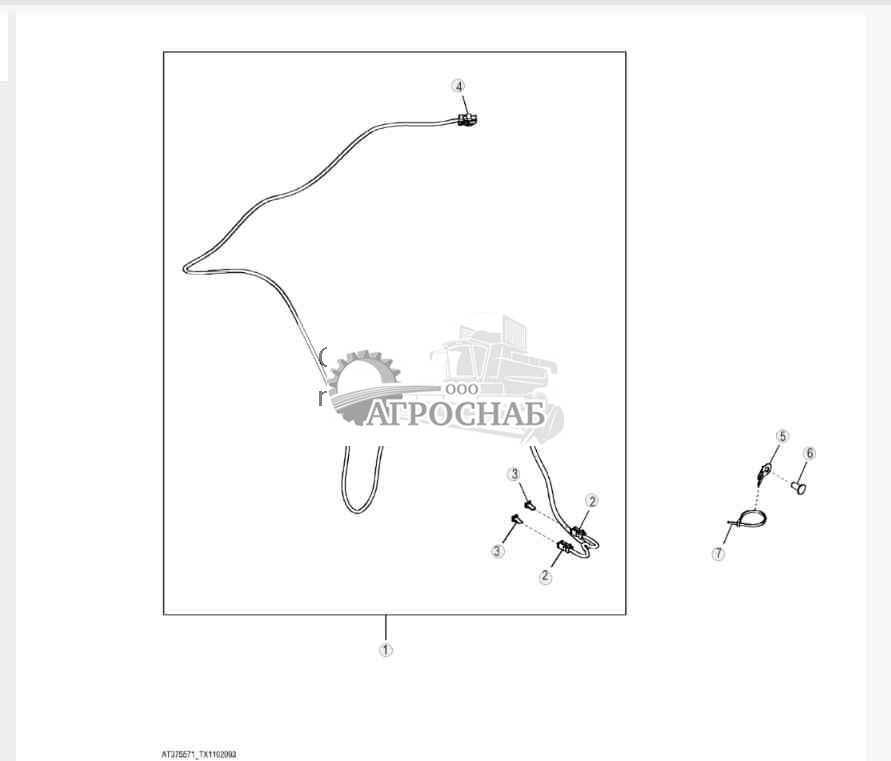

Жгут проводов управления плавностью хода - ST702488

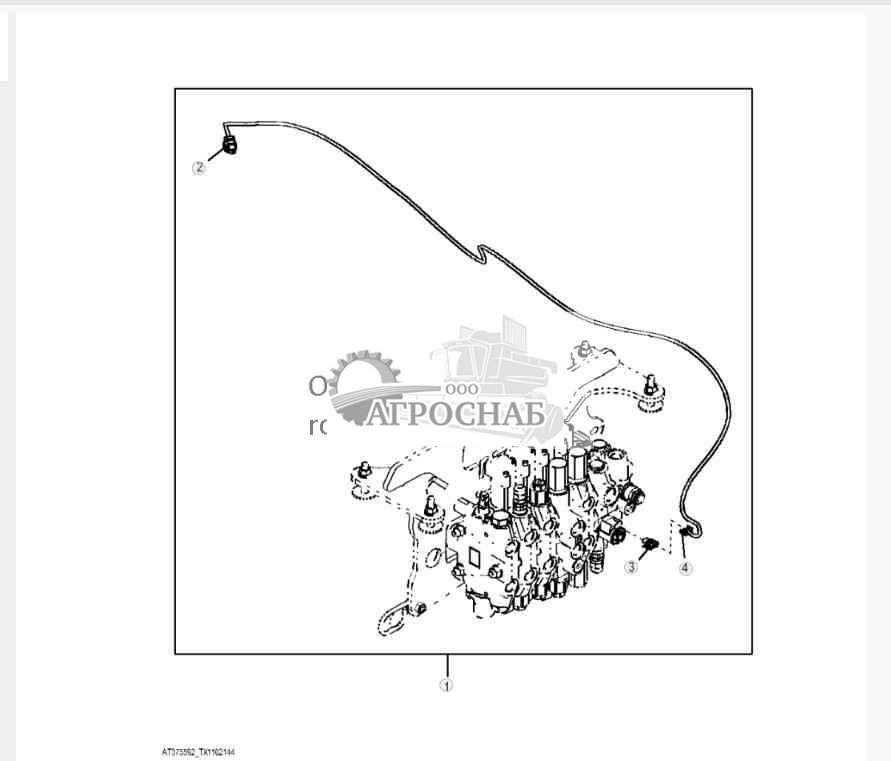

Жгут проводов селективного потока - ST700716

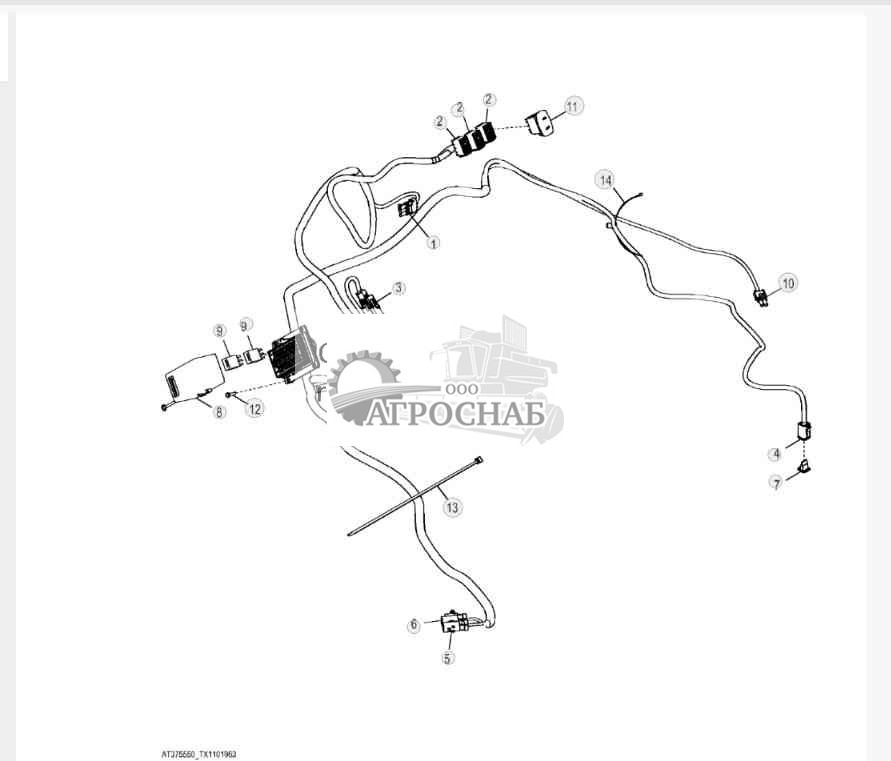

Контур управления, селективное регулирование расхода, управление плавностью хода - ST700712

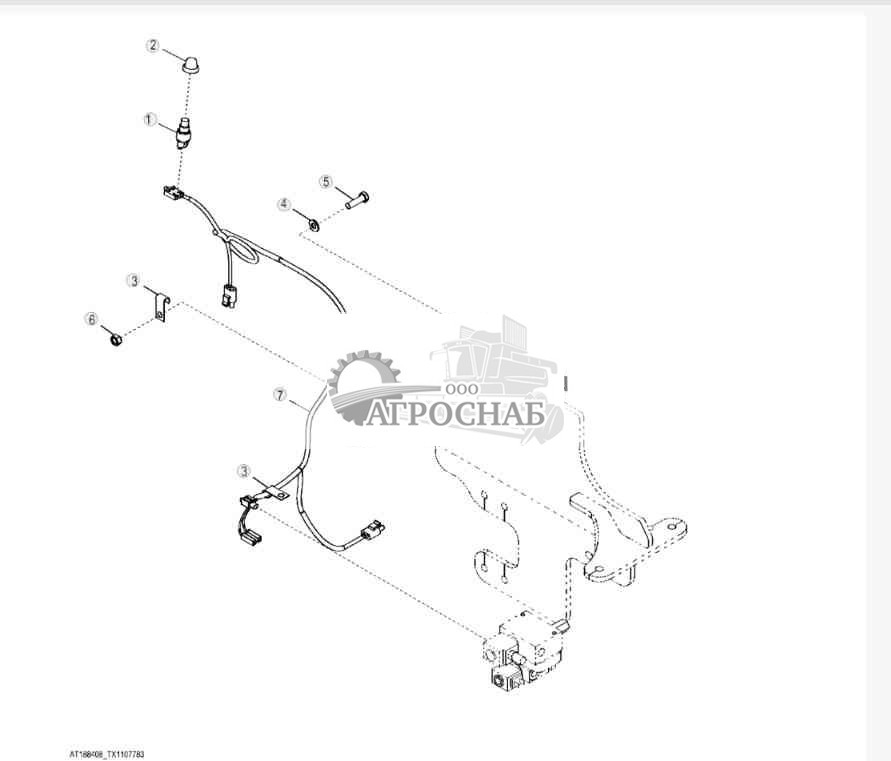

Проводка фиксатора стрелы обратной лопаты ( - 234969) - ST709358

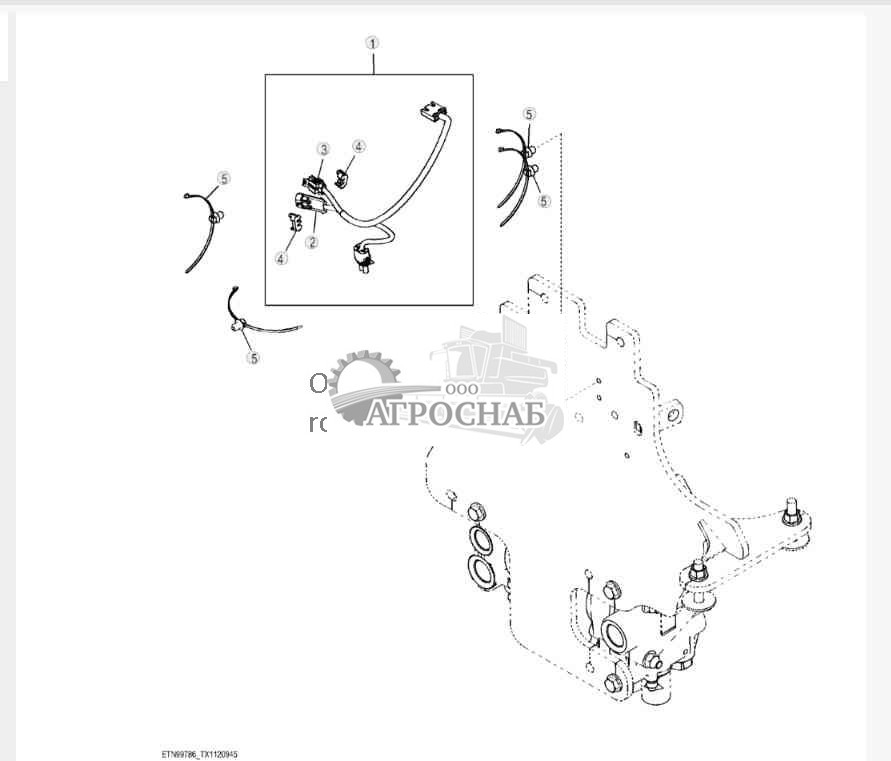

Проводка фиксатора стрелы обратной лопаты (234970 - ) - ST730726

Жгут проводов вспомогательного управления - ST700713

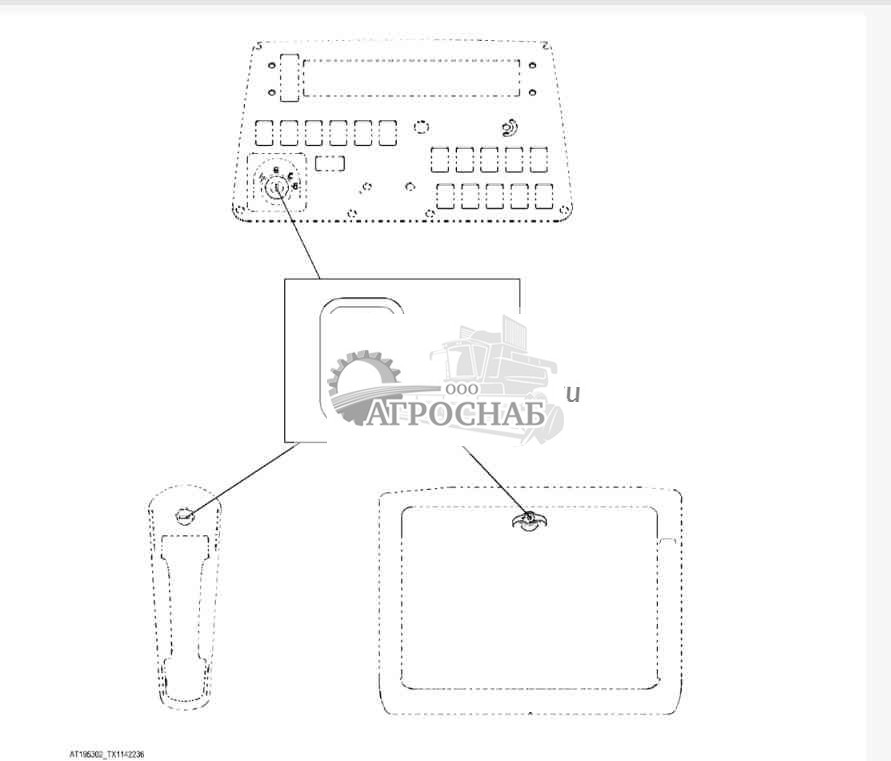

Ключ зажигания и блокировки машины - ST763845

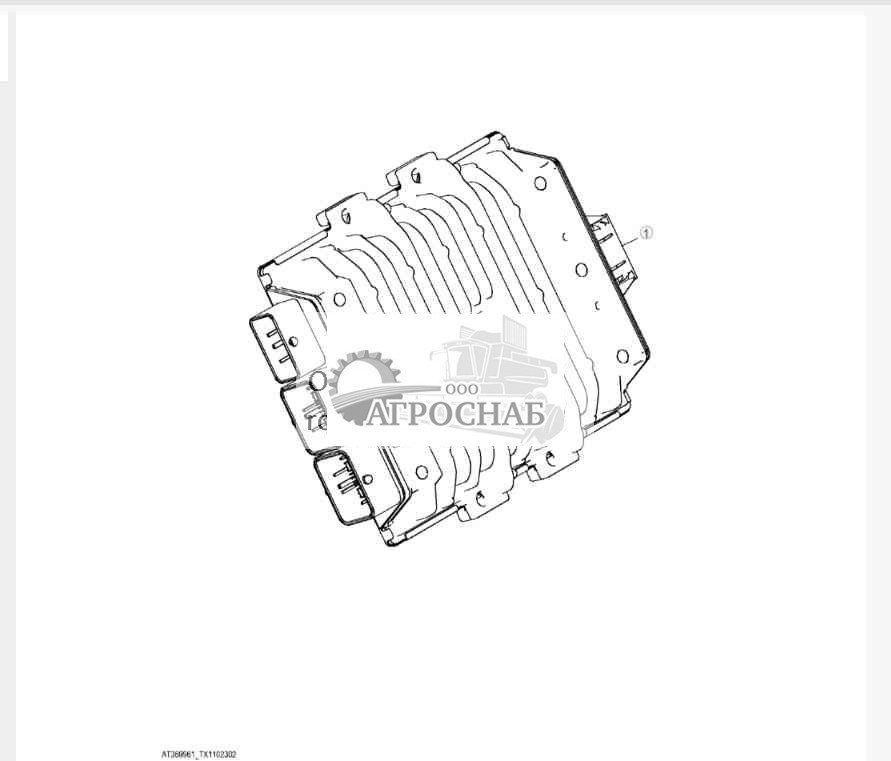

Блок управления машиной (VCU) - ST700089

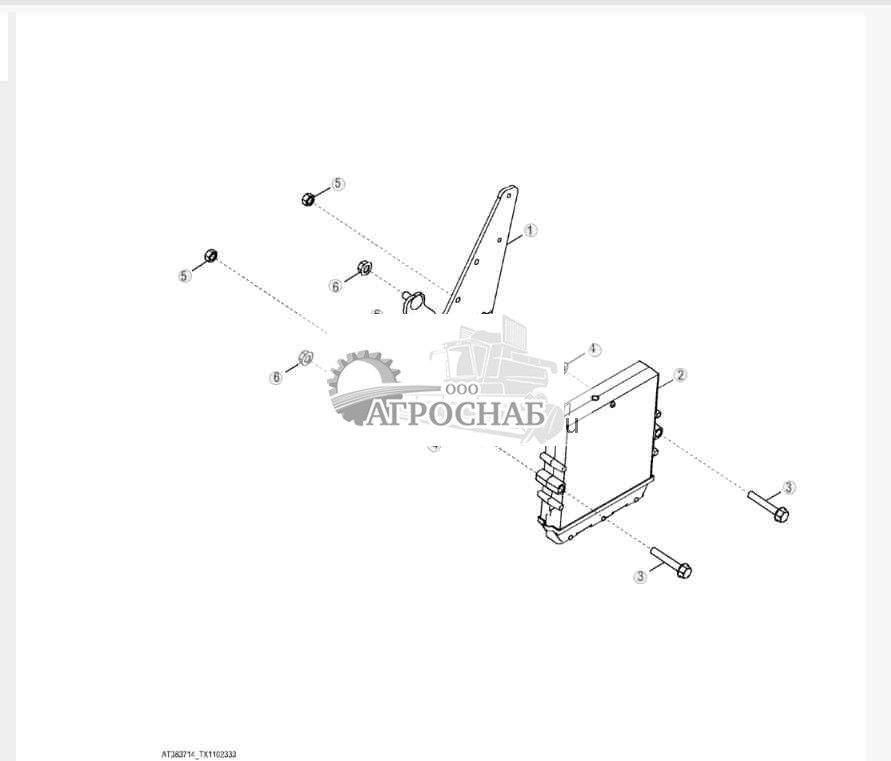

Блок управления двигателем (ECU) (двигатели 4045HT054, 4045HT072, 4045HT086, 4045HT087) - ST700096

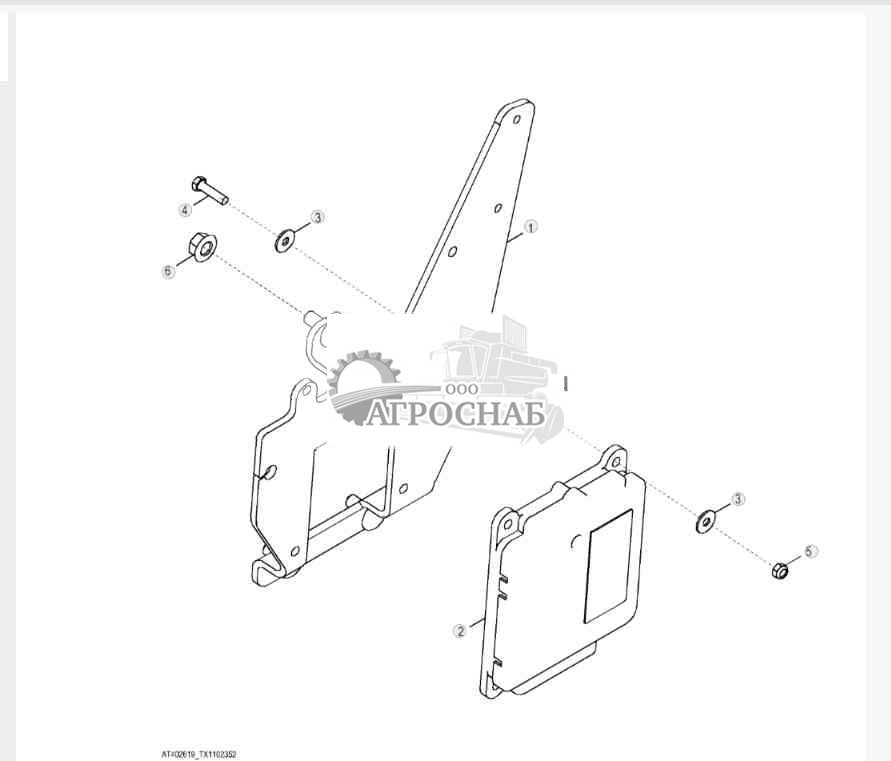

Блок управления двигателем (БУД) (двигатель 4045TT096) - ST700097

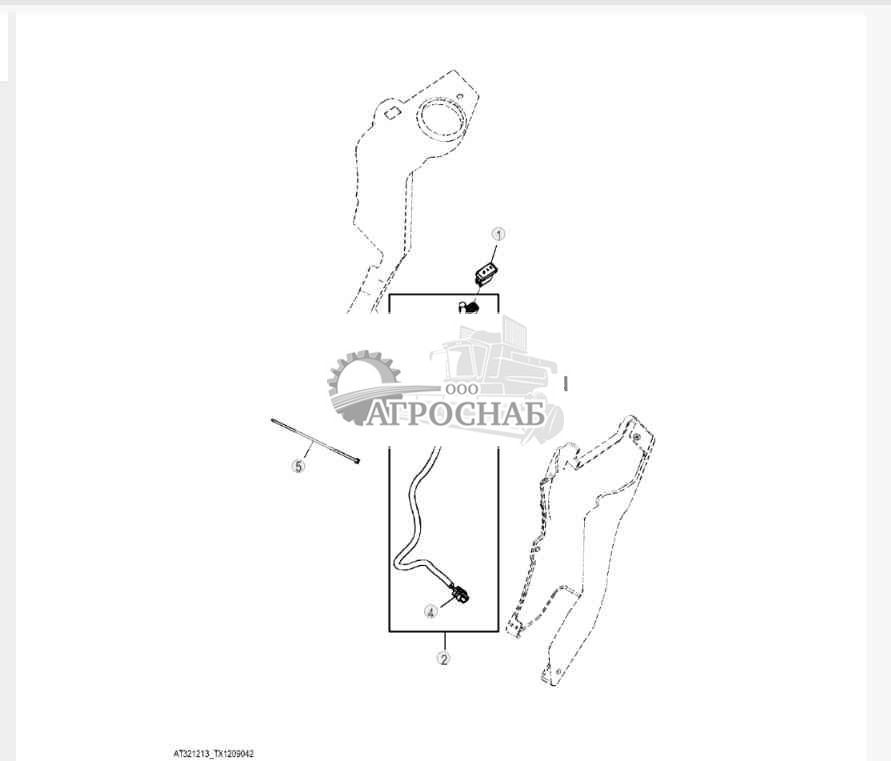

Жгут проводов включения сервоуправления - ST853210

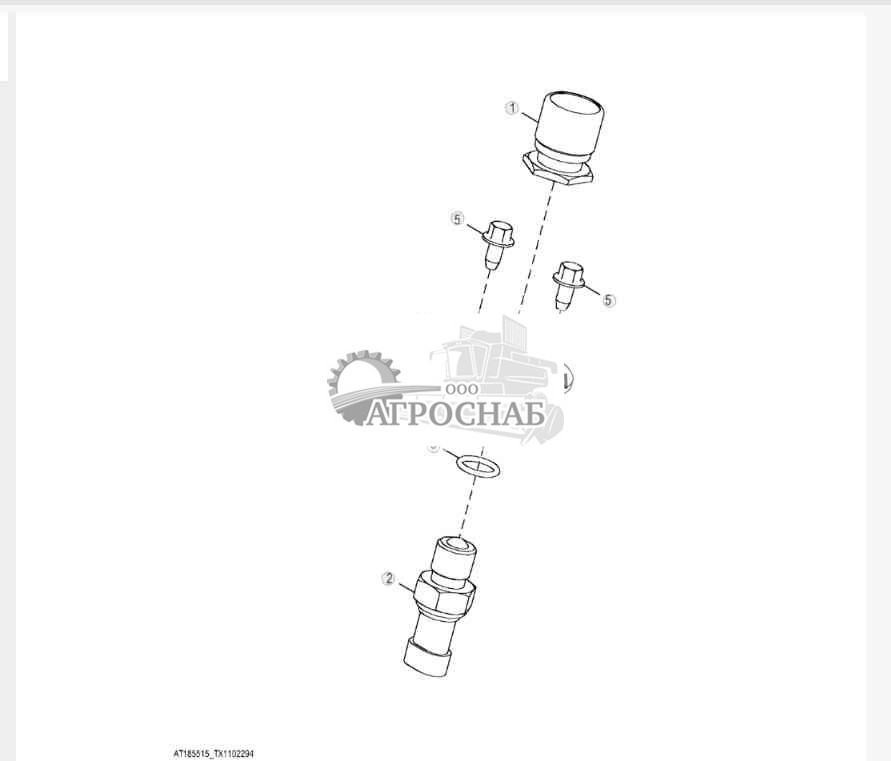

Переключатель управления блокировкой дифференциала - ST700099

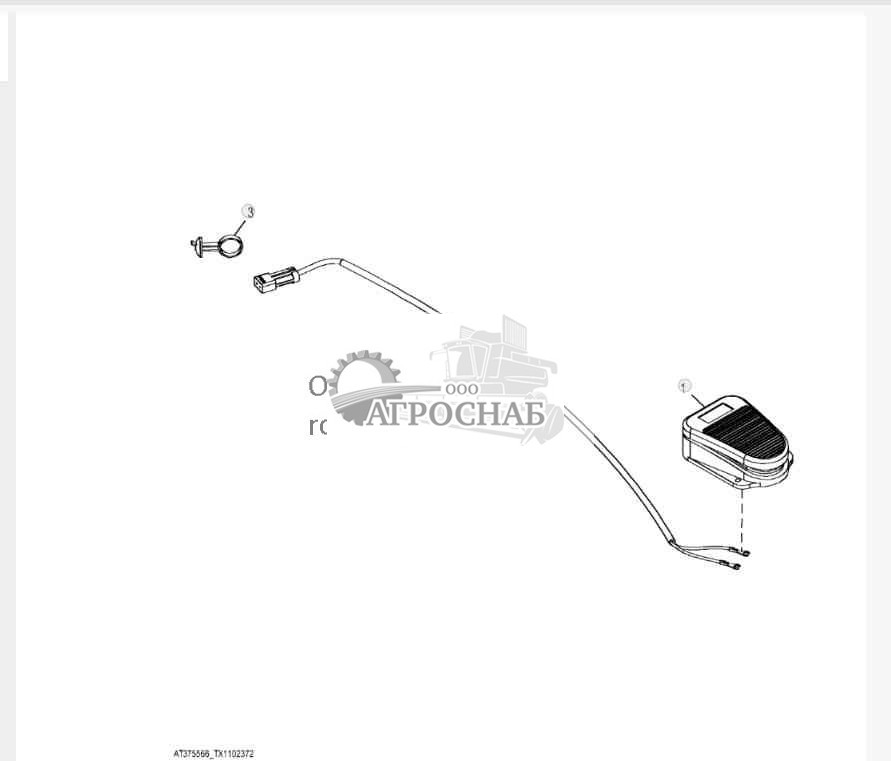

Переключатель управления расходом - ST702187

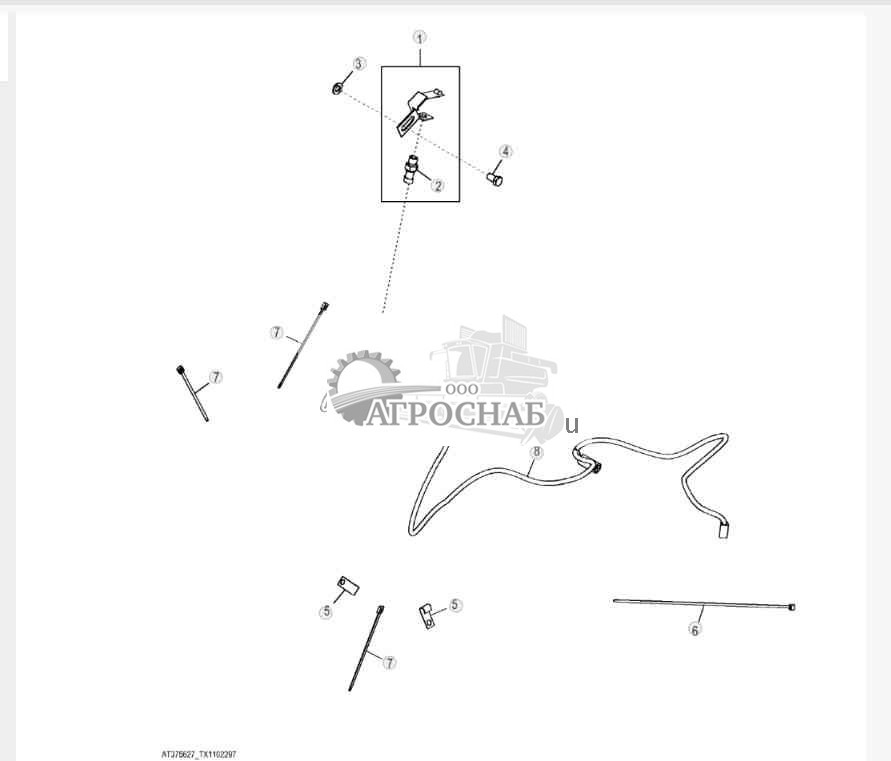

Проводка функции возврата к копанию - ST700707

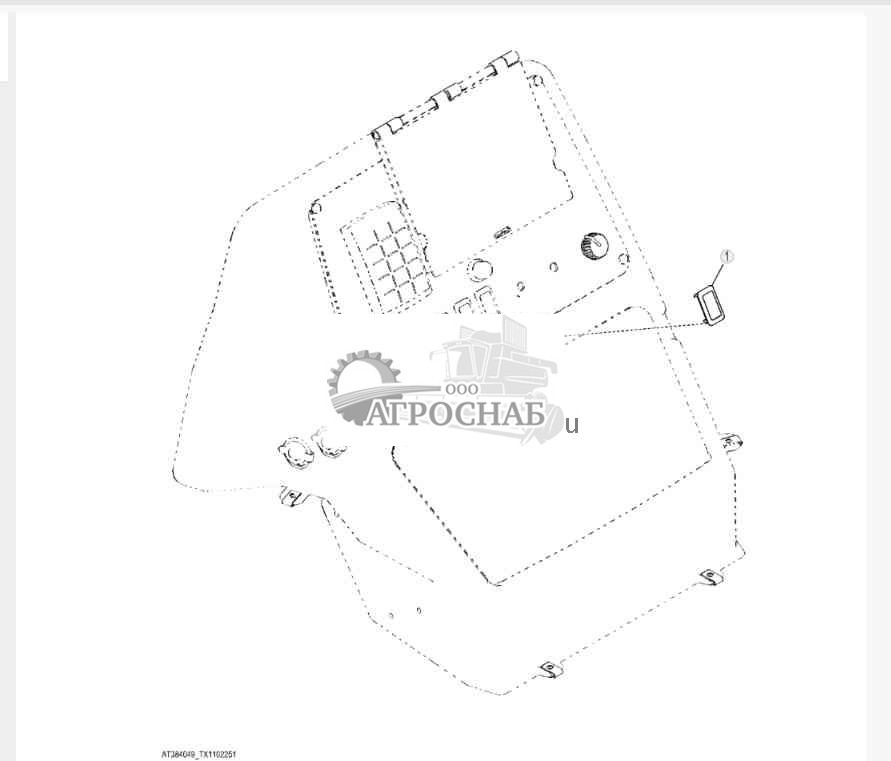

Заглушка переключателя без пневмосиденья - ST700081

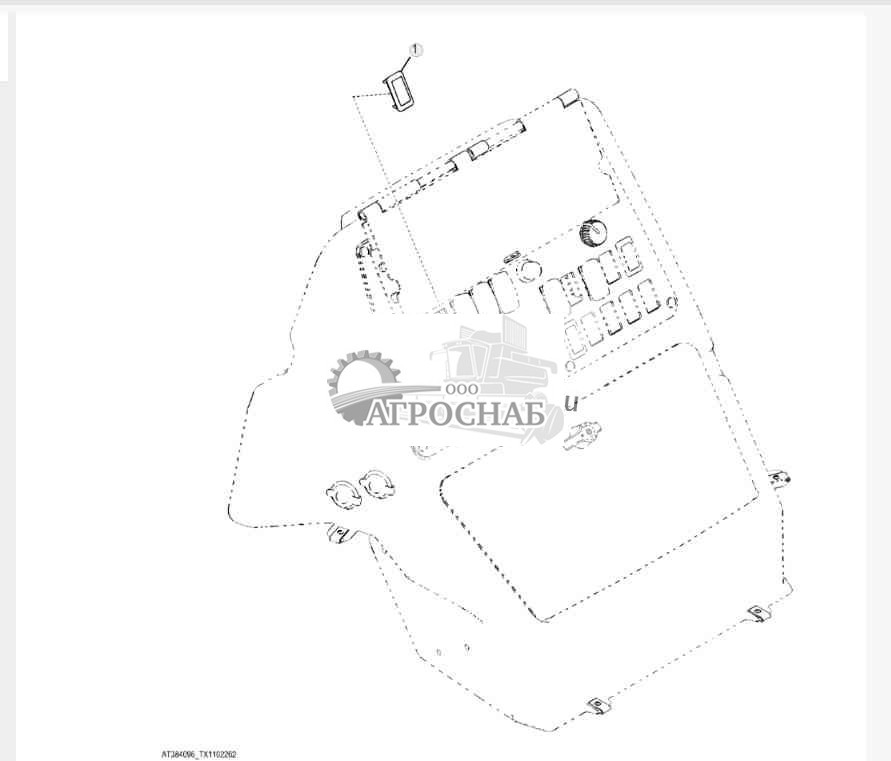

Штекер реле без механического привода на передние колеса - ST700082

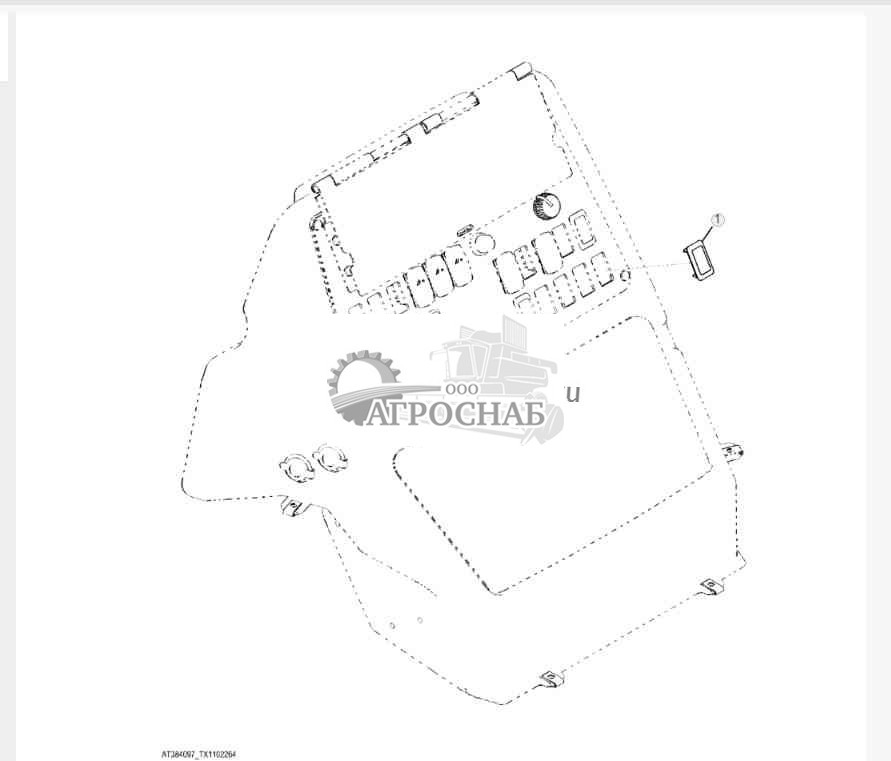

Штекер реле без вспомогательного устройства запуска - ST700083

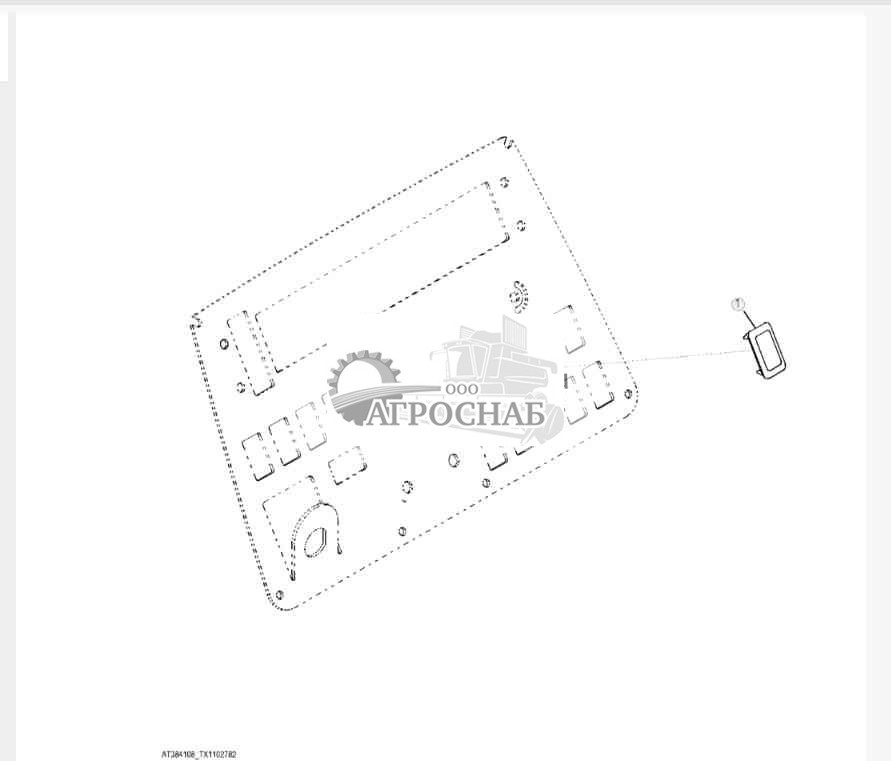

Штепсель переключателя без проблескового маячка - ST702338

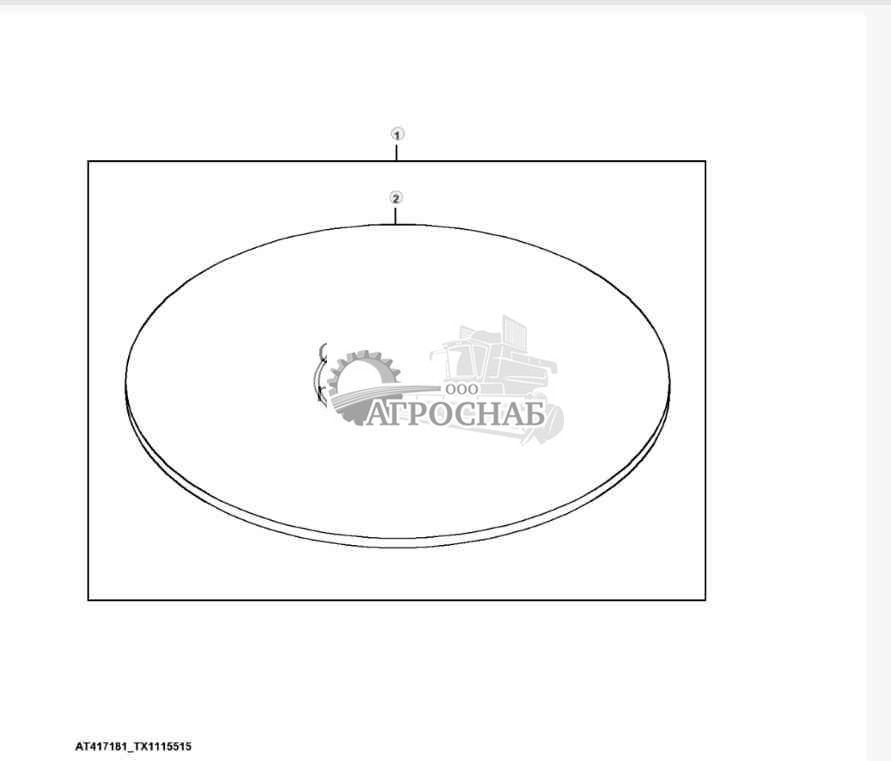

Комплект механизма автоматического смещения - ST722402

Стандартный монитор дисплея (SDM) - ST700085

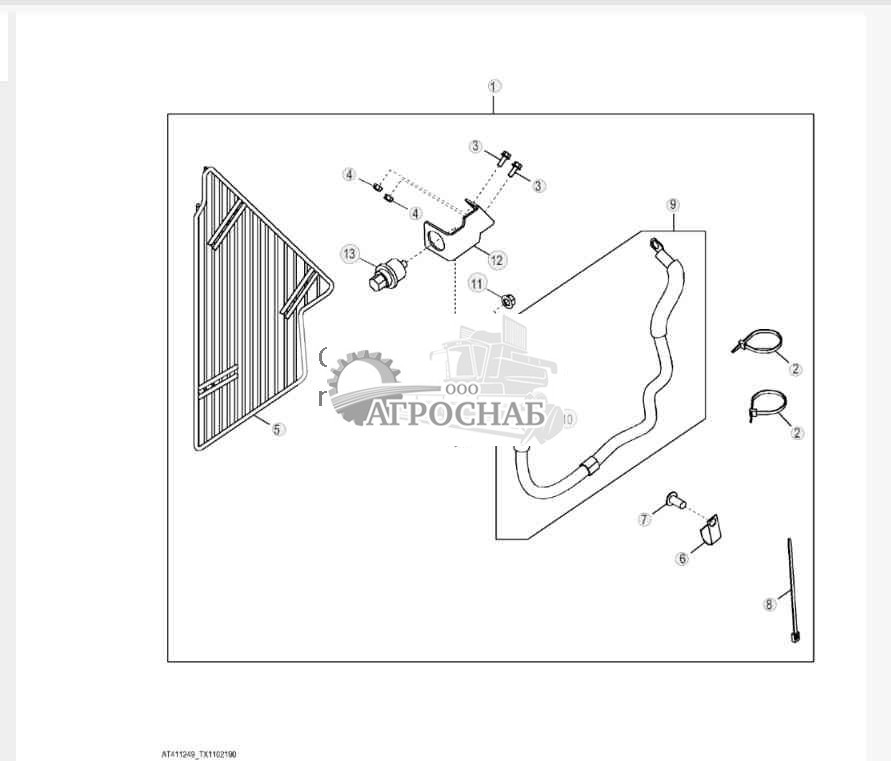

Комплект для запуска от внешнего источника - ST702894

Комплект для запуска от внешнего источника

1 - Комплект усилителя AT411249 Примечание:Whole Goods
2 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
3 - Винт 19M7775 Количество:2 Примечание:M6 X 16
4 - Фланцевая гайка 14M7303 Количество:2 Примечание:M6
5 - Ограждение AT403112
6 - Зажимная скоба AH96317
7 - Заглушка MT2485
8 - Обвязной хомут T204370
9 - Кабель аккумулятора AT411255
10 - Кожух T129165
11 - Фланцевая гайка 14M7296 Примечание:M10
12 - Кронштейн T307401
13 - Клемма электр. разъема AT113412

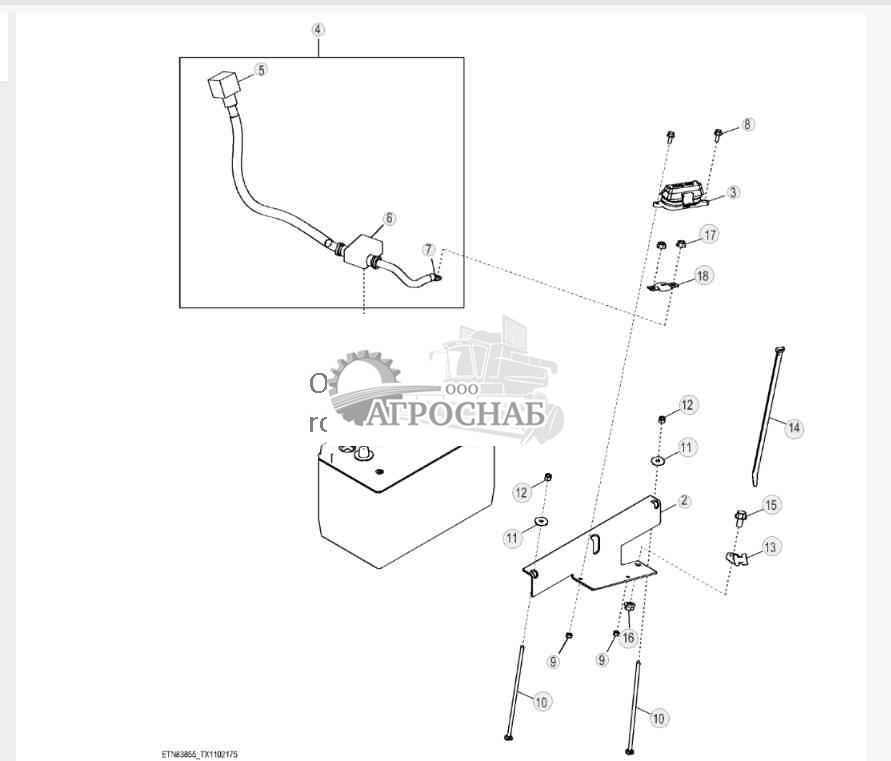

Одинарная аккумуляторная батарея с плавким предохранителем - ST702174

Одинарная аккумуляторная батарея с плавким предохранителем

1 - Батарея влажной зарядки AT317963 Примечание:NLA, ORDER TY6128 AND TY15733
1 - Батарея сухой зарядки TY6128 Примечание:950 CCA
1 - Войлок TY15733 Примечание:Над отрицательной клеммой
2 - Кронштейн T298817
3 - Контактный блок RE239622
4 - Кабель аккумулятора AT403493
5 - Кожух T129165
6 - Крышка T107116
7 - Клемма электр. разъема 57M11059
8 - Винт 19M7775 Количество:2 Примечание:M6 X 16
9 - Стопорная гайка 14M7528 Количество:2 Примечание:M6
10 - Болт 03H2173 Количество:2 Примечание:1/4" X 9-3/4", SUB FOR 03H2208
11 - Шайба 24H1288 Количество:2 Примечание:9/32" X 1" X 1/16"
12 - Стопорная гайка M40333 Количество:2
13 - Скоба N380408
14 - Обвязной хомут H224073
15 - Винт 19M7784 Примечание:M10 X 20
16 - Фланцевая гайка 14M7296 Примечание:M10
17 - Фланцевая гайка 14M7298 Количество:3 Примечание:M8
18 - Плавкий предохранитель T312540 Примечание:250 A

Отрицательный провод аккумуляторной батареи, одинарная аккумуляторная батарея - ST702178

Отрицательный провод аккумуляторной батареи, одинарная аккумуляторная батарея

1 - Кабель аккумулятора AT195995
2 - Шпилька T31161
3 - Шайба 24M7239 Примечание:10.700 X 21 X 2.500 mm
4 - Винт с головкой 19M7938 Примечание:M10 X 20

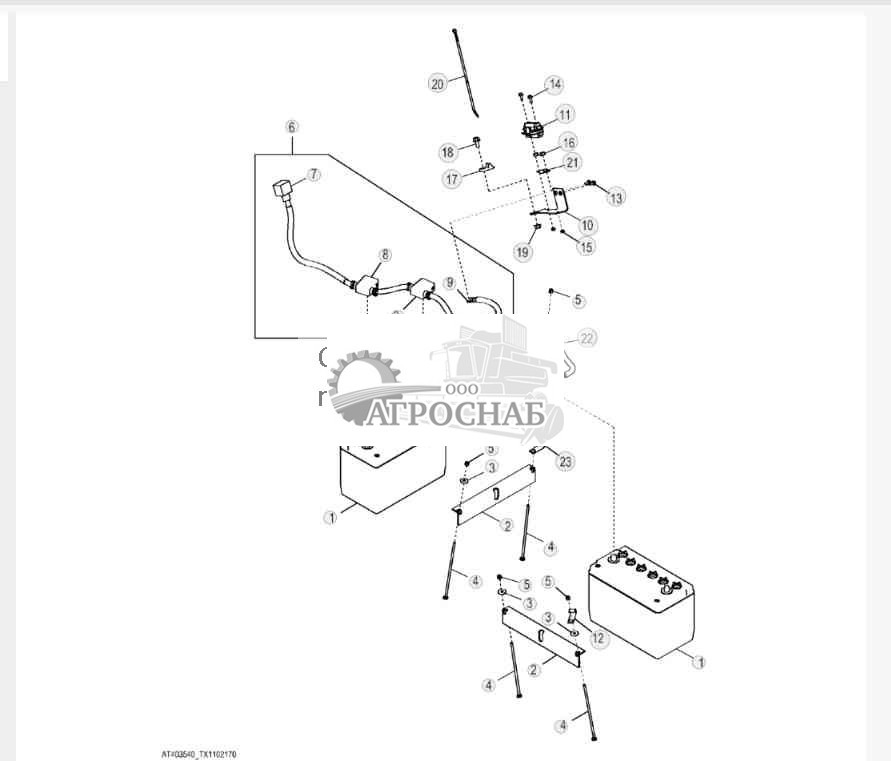

Спаренная аккумуляторная батарея с предохранителем - ST702170

Спаренная аккумуляторная батарея с предохранителем

1 - Батарея влажной зарядки AT317963 Количество:2 Примечание:NLA, ORDER (2) TY6128 AND (2) TY15733
1 - Батарея сухой зарядки TY6128 Количество:2 Примечание:950 CCA
1 - Войлок TY15733 Количество:2 Примечание:Над отрицательной клеммой
2 - Уголок T121288 Количество:2
3 - Шайба 24H1288 Количество:4 Примечание:9/32" X 1" X 1/16"
4 - Болт 03H2173 Количество:4 Примечание:1/4" X 9-3/4", SUB FOR 03H2208
5 - Стопорная гайка M40333 Количество:4
6 - Кабель аккумулятора AT403488
7 - Кожух T129165
8 - Крышка T107116 Количество:2
9 - Клемма электр. разъема 57M11059
10 - Кронштейн AT403542
11 - Контактный блок RE239622
12 - Зажимная скоба AH96317
13 - Винт 19M7774 Количество:2 Примечание:M6 X 12
14 - Винт 19M7775 Количество:2 Примечание:M6 X 16
15 - Стопорная гайка 14M7528 Количество:2 Примечание:M6
16 - Фланцевая гайка 14M7298 Количество:3 Примечание:M8
17 - Скоба N380408
18 - Винт 19M7784 Примечание:M10 X 20
19 - Фланцевая гайка 14M7296 Примечание:M10
20 - Обвязной хомут H224073
21 - Плавкий предохранитель T312540 Примечание:250 A, SUB FOR 57M8964
22 - Шланг без конц. арматуры ....... Примечание:MAKE FROM TY22566 CTL, 33.53 cm (13.200 in)
23 - Зажимная скоба AH96317

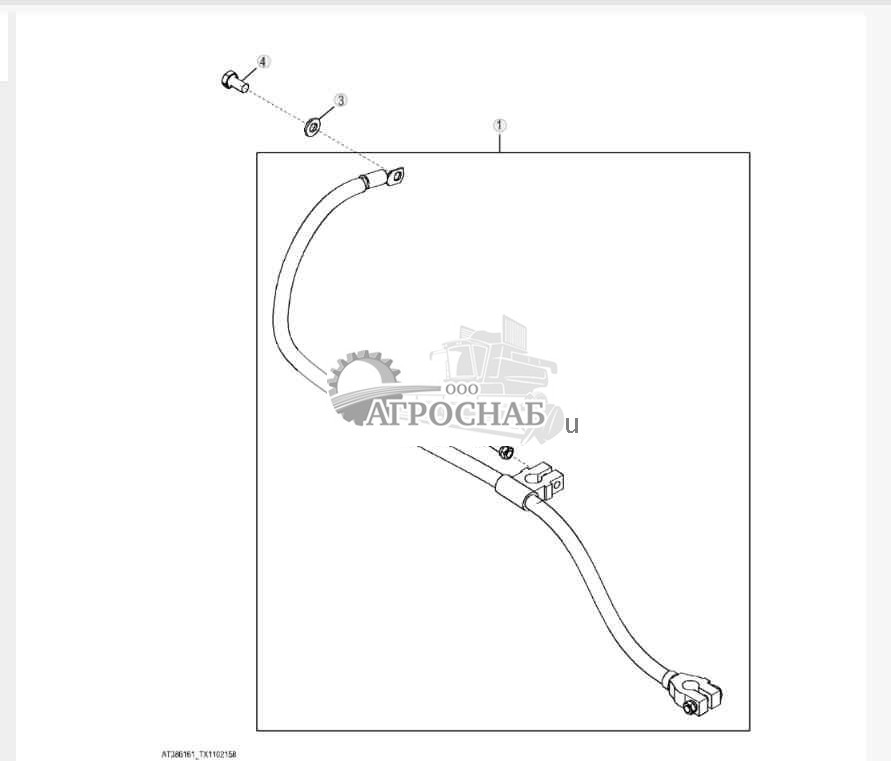

Кабель отрицательной клеммы спаренной аккумуляторной батареи - ST702181

Кабель отрицательной клеммы спаренной аккумуляторной батареи

1 - Кабель аккумулятора AT195911 Примечание:Отрицательный
2 - Шпилька T31161 Количество:2 Примечание:Содержит гайку
3 - Шайба 24M7239 Примечание:10.700 X 21 X 2.500 mm
4 - Винт с головкой 19M7938 Примечание:M10 X 20

Размыкающий переключатель одной аккумуляторной батареи - ST703995

Размыкающий переключатель одной аккумуляторной батареи

1 - Кронштейн T310416
2 - Переключатель AT41188 Примечание:ОТСОЕДИНЕНИЕ БАТАРЕИ
3 - Метка T268456 Примечание:Нет текстаОТСОЕДИНЕНИЕ БАТАРЕИ
4 - Скоба T126299
5 - Кабель аккумулятора AT412932 Примечание:383 mm (15.079"), Отрицательный
6 - Кабель аккумулятора AT413006 Примечание:820 mm (32.283"), Отрицательный, INCLUDES T31161
7 - Шпилька T31161
8 - Скоба T140924
9 - Обвязной хомут H77698 Посмотреть аналогичные детали
10 - Винт 19M7783 Количество:2 Примечание:M10 X 16
11 - Винт 19M7865 Количество:2 Примечание:M8 X 16

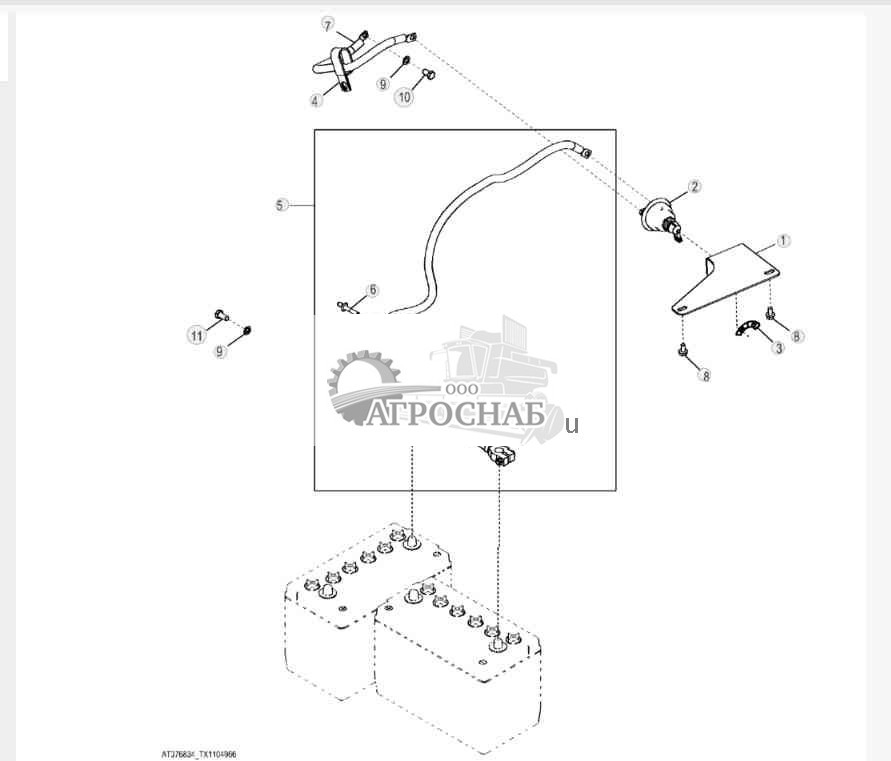

Разъемное соединение спаренной аккумуляторной батареи - ST703996

Разъемное соединение спаренной аккумуляторной батареи

1 - Кронштейн T310416
2 - Переключатель AT41188 Примечание:Battery Disconnect
3 - Метка T268456 Примечание:Battery Disconnect
4 - Скоба T126299
5 - Кабель аккумулятора AT412931 Примечание:1225 mm (48.228"), INCLUDES (2) T31161
6 - Шпилька T31161
7 - Кабель аккумулятора AT412932
8 - Винт 19M7865 Количество:2 Примечание:M8 X 16
9 - Шайба 24M7096 Количество:2 Примечание:10.500 X 18 X 1.600 mm
10 - Винт с головкой 19M8324 Примечание:M10 X 16
11 - Винт с головкой 19M7938 Примечание:M10 X 20

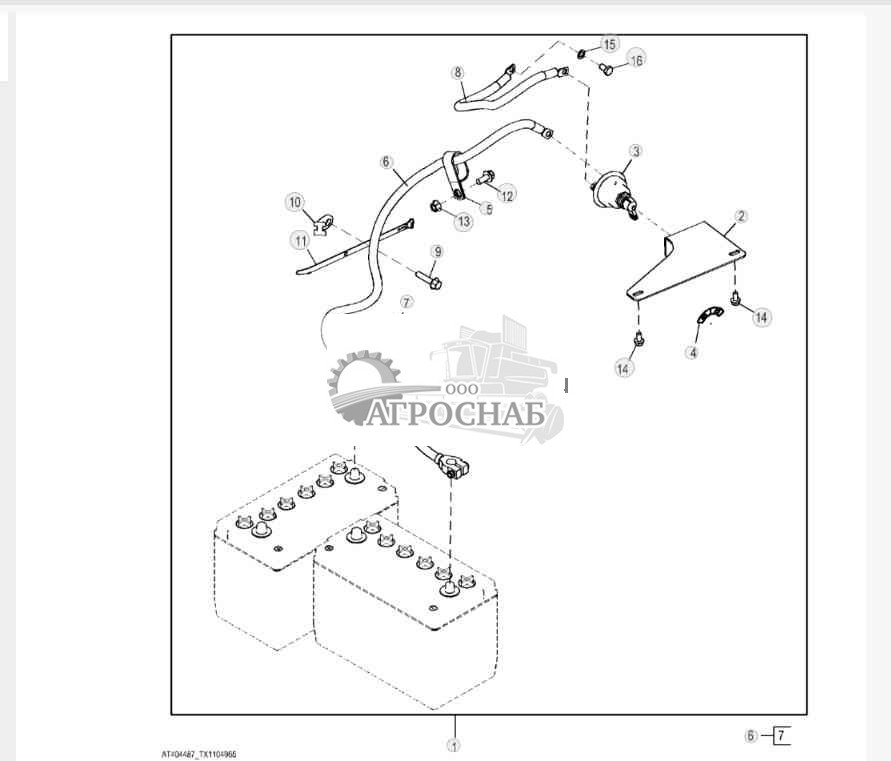

Комплект для отсоединения спаренной аккумуляторной батареи - ST703999

Комплект для отсоединения спаренной аккумуляторной батареи

1 - Комплект рыч. механизмов AT404487 Примечание:Цельные изделия
2 - Кронштейн T310416
3 - Переключатель AT41188 Примечание:Размыкающий переключатель батареи
4 - Метка T268456 Примечание:Этикетка отсоединения батареи
5 - Скоба T126299
6 - Кабель аккумулятора AT412931 Примечание:1225 mm (48.228”), INCLUDES (2) T31161
7 - Шпилька T31161
8 - Кабель аккумулятора AT412932
9 - Винт 19M7805 Примечание:M10 X 45
10 - Скоба N380408
11 - Обвязной хомут H224073
12 - Винт 19M7785 Примечание:M10 X 25
13 - Фланцевая гайка 14M7296 Примечание:M10
14 - Винт 19M7865 Количество:2 Примечание:M8 X 16
15 - Шайба 24M7096 Примечание:10.500 X 18 X 1.600 mm
16 - Винт с головкой 19M8324 Примечание:M10 X 16

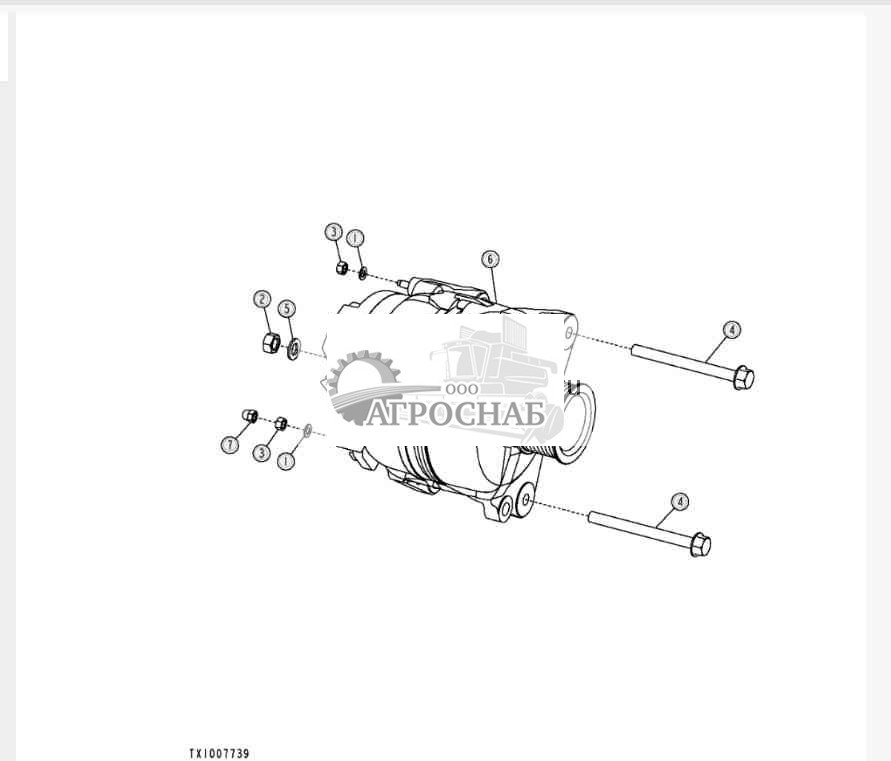

Генератор переменного тока 90 A - ST19042

Генератор переменного тока 90 A

1 - Шайба 12M7060 Количество:2 Примечание:5.300 mm
2 - Гайка 14M7273 Примечание:M8
3 - Гайка 14M7297 Количество:2 Примечание:M5
4 - Винт 19M7913 Количество:2 Примечание:M8 X 90
5 - Шайба 24M7036 Примечание:9 X 16 X 1.600 mm
6 - Генератор переменн. тока AT318374 Примечание:12 V X 90 A, Коды 05K0T, 2025, 1075, 1085, 1086, 1087, 7310T, 7340T и 7360T
6 - Генер. пер. тока восст. SE502881 Примечание:REMAN FOR AT318374
6 - Шкив AT334722 Примечание:8, Ребро
7 - Гайка T224227

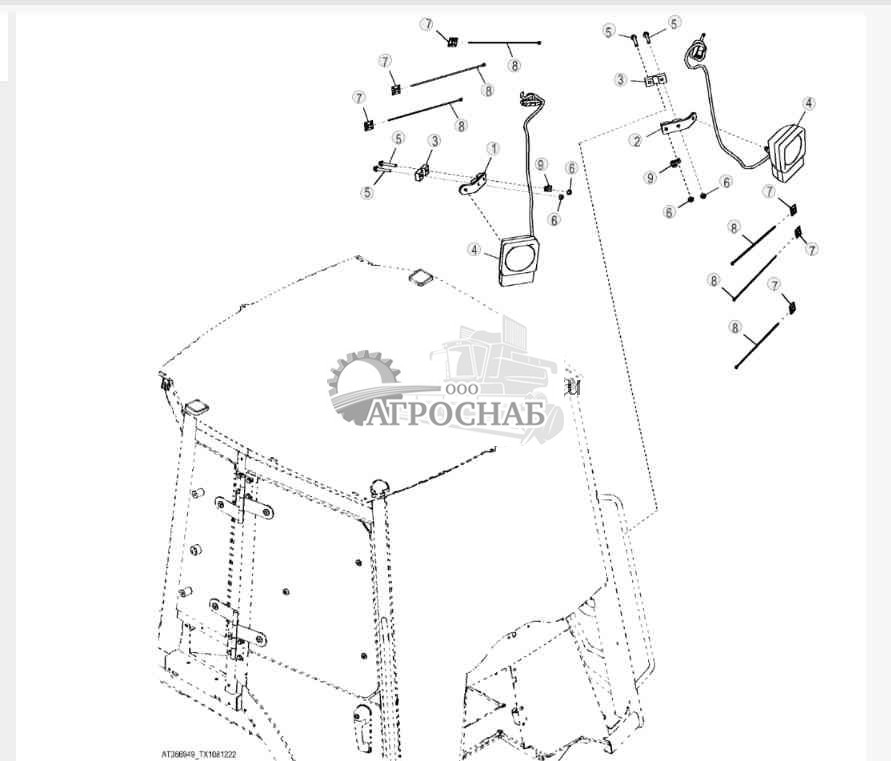

Привод и фонари указателей поворота - ST799

Привод и фонари указателей поворота

1 - Кронштейн AT366743 Примечание:Правый
2 - Кронштейн AT367057 Примечание:Левый
3 - Скоба T255576 Количество:2
4 - Лампа AT329524 Количество:2 Примечание:Ходовые фарыУказатель поворотаУказатель поворота
5 - Винт 19M7808 Количество:4 Примечание:M10 X 65
6 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
7 - Анкер A87105 Количество:6
8 - Обвязной хомут H77698 Количество:6 Посмотреть аналогичные детали
9 - Скоба T74412 Количество:2

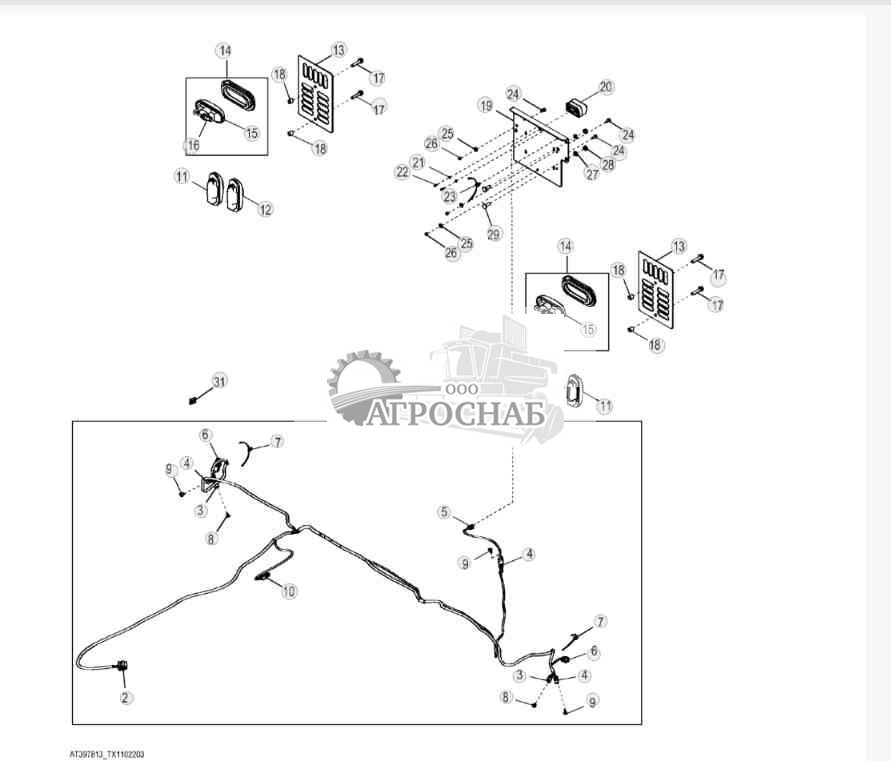

Задние габаритные фонари ( - 234969) - ST700732

Задние габаритные фонари (

1 - Жгут проводов AT397894
2 - Корпус электр. разъема 57M9764
3 - Узел электрич. разъема 57M8018 Количество:2
4 - Узел электрич. разъема 57M8021 Количество:3
5 - Узел электрич. разъема 57M7937
6 - Корпус электр. разъема 57M9726 Количество:2
7 - Скоба T209627 Количество:2
8 - Клемма электр. разъема 57M8019 Количество:2
9 - Блок. устр. эл. разъема 57M8022 Количество:3
10 - Узел электрич. разъема R78053
11 - Направляющая фар TT216552 Количество:2
12 - Стоп-сигнал TT216551 Количество:2
13 - Ограждение T250804 Количество:2
14 - Лампа AT363221 Количество:2
15 - Лампа AT367036
16 - Корпус электр. разъема 57M9730
17 - Винт 19M7806 Количество:4 Примечание:M10 X 50
18 - Распорная втулка 28H3381 Количество:4 Примечание:0.493" X 0.675" X 5/8"
19 - Кронштейн T325999
20 - Модуль TT217743
21 - Шайба 24M7027 Количество:2 Примечание:5.300 X 10 X 1 mm
22 - Винт 37M7066 Количество:2
23 - Скоба T209627
24 - Винт 19M7775 Количество:3 Примечание:M6 X 16
25 - Шайба 24M7139 Количество:3 Примечание:6.400 X 18 X 1.600 mm
26 - Стопорная гайка 14M7528 Количество:3 Примечание:M6
27 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
28 - Стопорная гайка 14M7520 Количество:2 Примечание:M10
29 - Болт 03M7192 Количество:2 Примечание:M10 X 30
30 - Скоба T74412
31 - Анкер T260096

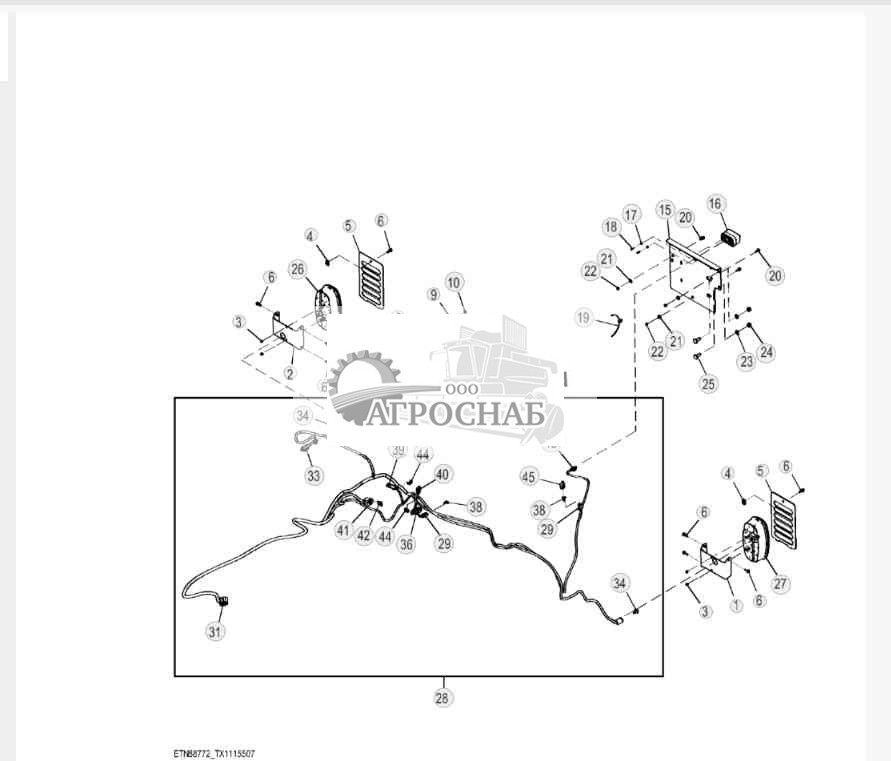

Задние габаритные фонари (234970 - ) - ST722213

Задние габаритные фонари (234970

1 - Кронштейн AT414191
2 - Кронштейн AT414192
3 - Стопорная гайка 14M7528 Количество:5 Примечание:M6
4 - Гайка T190549 Количество:2
5 - Пластина T324113 Количество:2
6 - Винт 19M7862 Количество:8 Примечание:M6 X 20
7 - Реле AT75769
8 - Винт с головкой 19M9817 Примечание:M6 X 20
9 - Шайба 24M7293 Примечание:6.500 X 13 X 1.600 mm
10 - Стопорная гайка 14M7528 Примечание:M6
11 - Зажимная скоба AH96317
12 - Реле AT75769
13 - Винт с головкой 19M9817 Примечание:M6 X 20
14 - Шайба 24M7293 Примечание:6.500 X 13 X 1.600 mm
15 - Кронштейн T325999 Примечание:Кронштейн номерного знака
16 - Модуль TT217743 Примечание:Подсветка номерного знака
17 - Шайба 24M7027 Количество:2 Примечание:5.300 X 10 X 1 mm
18 - Винт 37M7066 Количество:2
19 - Скоба T209627
20 - Винт 19M7775 Количество:3 Примечание:M6 X 16
21 - Шайба 24M7139 Количество:3 Примечание:6.400 X 18 X 1.600 mm
22 - Стопорная гайка 14M7528 Количество:3 Примечание:M6
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
24 - Стопорная гайка 14M7520 Количество:2 Примечание:M10
25 - Болт 03M7192 Количество:2 Примечание:M10 X 30
26 - Задний огонь AT420663 Примечание:Правый задний фонарь
26 - Лампа накаливания 57M7013 Примечание:Не показано Посмотреть аналогичные детали
26 - Лампа накаливания 57M7014 Примечание:Не показано Посмотреть аналогичные детали
26 - Линза AT421745 Примечание:Не показано
27 - Задний огонь AT420664 Примечание:Левый задний габаритный фонарь
27 - Лампа накаливания 57M7013 Примечание:Не показано Посмотреть аналогичные детали
27 - Лампа накаливания 57M7014 Примечание:Не показано Посмотреть аналогичные детали
27 - Линза AT421744 Примечание:Не показано
28 - Жгут проводов AT411983 Примечание:Задние габаритные огни
29 - Узел электрич. разъема 57M8021
30 - Блок. устр. эл. разъема 57M8022
31 - Корпус электр. разъема 57M9764
32 - Узел электрич. разъема 57M8012
33 - Узел электрич. разъема 57M8012
34 - Блок. устр. эл. разъема 57M8013
35 - Блок. устр. эл. разъема 57M8013
36 - Корпус электр. разъема 57M9726
37 - Узел электрич. разъема 57M8021
38 - Блок. устр. эл. разъема 57M8022
39 - Узел электрич. разъема 57M7985
40 - Корпус электр. разъема 57M7328
41 - Корпус электр. разъема 57M9362
42 - Зажимная скоба M75140
43 - Узел электрич. разъема 57M7937
44 - Вспом. электр. разъем 57M9712 Количество:2
45 - Вспом. электр. разъем 57M11230

Комплект проблескового маячка - ST703882

Комплект проблескового маячка

1 - Комплект сигнальных ламп AT313583 Примечание:NLA
2 - Проблесковый огонь AT187816
3 - Тумблер/кулисный переключ. AT317463 Примечание:Серия J
4 - Тумблер/кулисный переключ. AT414430 Примечание:Серия KСерия L, AND
5 - Пластина T167214
6 - Винт 37M7218 Количество:3
7 - Проблесковый огонь PML3-77 Примечание:12 VНе показано

Комплект проводки проблескового маячка - ST703883

Комплект проводки проблескового маячка

1 - Комплект сигнальных ламп AT313589 Примечание:Цельные изделия
2 - Тумблер/кулисный переключ. AT317463 Примечание:Серия J
3 - Жгут проводов крыши AT195461
4 - Тумблер/кулисный переключ. AT414430 Примечание:Серия KСерия L, AND

Комплект вращающегося проблескового маячка - ST703884

Комплект вращающегося проблескового маячка

1 - Комплект сигнальных ламп AT313592 Примечание:Цельные изделия
2 - Пластина T167214
3 - Винт 37M7218 Количество:3
4 - Тумблер/кулисный переключ. AT414430 Примечание:МаячокСерия K12 V
4 - Тумблер/кулисный переключ. AT317463 Примечание:МаячокСерия J
5 - Крепежные детали AT461416 Примечание:SUB FOR AT366350
6 - Проблесковый огонь AT435890 Примечание:SUB FOR AT366348

Крепежные детали проблескового маячка - ST703885

Крепежные детали проблескового маячка

1 - Кронштейн T254986
2 - Скоба T32231 Количество:2
3 - Винт 37M7315 Количество:3
4 - Винт 19M7864 Примечание:M8 X 12
5 - Фланцевая гайка 14M7298 Примечание:M8
6 - Тумблер/кулисный переключ. AT414430 Примечание:Переключатель проблескового маячка

Проводка рабочего места оператора, крепежные детали разводки кабеля - ST700710

Проводка рабочего места оператора, крепежные детали разводки кабеля

1 - Уплотнение R50636
2 - Изоляционная трубка T82659
3 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
4 - Обвязной хомут H77698 Примечание:ORDER R44302 Посмотреть аналогичные детали

Жгут проводов кабины - ST700697

Жгут проводов кабины

1 - Жгут проводов AT394671
2 - Коробка плавких предохр. AT346012
2 - Коробка плавких предохр. T339027 Примечание:Крышка
3 - Уплотнение T143596
4 - Клемма электр. разъема RE12363 Количество:2
5 - Корпус электр. разъема T210282 Количество:6
6 - Узел электрич. разъема R78053 Количество:3
7 - Корпус электр. разъема 57M7752
8 - Корпус электр. разъема 57M7750
9 - Корпус электр. разъема 57M9742
10 - Узел электрич. разъема 57M8231
11 - Вспом. электр. разъем 57M9919
12 - Корпус электр. разъема 57M7255
13 - Узел электрич. разъема 57M7290
14 - Корпус электр. разъема 57M8634 Количество:4
15 - Блок. устр. эл. разъема 57M8013 Количество:4
16 - Корпус электр. разъема 57M7328
17 - Вспом. электр. разъем 57M9712
18 - Корпус электр. разъема 57M7260
19 - Узел электрич. разъема 57M7291
20 - Корпус электр. разъема 57M8270
21 - Узел электрич. разъема RE46734
22 - Узел электрич. разъема LVA15613
23 - Клемма электр. разъема 57M9711 Количество:2
24 - Корпус электр. разъема 57M9733
25 - Узел электрич. разъема RE12365 Количество:2
26 - Узел электрич. разъема R78055
27 - Корпус электр. разъема 57M10366
28 - Корпус электр. разъема 57M10613
29 - Корпус электр. разъема 57M7144
30 - Блок. устр. эл. разъема 57M8009
31 - Узел электрич. разъема 57M8018
32 - Электронный прерыватель 57M8131
33 - Клемма электр. разъема 57M8019
34 - Корпус электр. разъема 57M9734
35 - Блок. устр. эл. разъема 57M7306
36 - Корпус электр. разъема 57M8173
37 - Скоба 57M10823
38 - Корпус электр. разъема 57M9452 Количество:2
39 - Корпус электр. разъема 57M9776
40 - Корпус электр. разъема 57M9768

Крепежные детали жгута проводов кабины - ST700698

Крепежные детали жгута проводов кабины

1 - Приборная панель T318459
2 - Кронштейн T289565
3 - Винт 19M7865 Количество:4 Примечание:M8 X 16
4 - Переключатель AT372918 Примечание:Модуль
5 - Переключатель R39554
6 - Колпачок T55501 Примечание:ГУДОК
7 - Обвязной хомут H77698 8 Посмотреть аналогичные детали
8 - Выходное гнездо GY20126 Количество:2
9 - Гайка E46066 Количество:2
10 - Шайба 24M7054 Количество:3 Примечание:6.400 X 12 X 1.600 mm
11 - Стопорная гайка 14M7360 Количество:3 Примечание:M5
12 - Гайка 57M8035 Количество:2
13 - Винт 37M7089 Примечание:M6 X 12
14 - Реле AL156697 Количество:2
15 - Диод AT374068
16 - Скоба T209627 Количество:7
17 - Переключатель RE43497 Примечание:Скорость вентилятора системы обогрева и кондиционирования воздуха
18 - Гайка T82792 Количество:4
19 - Винт T82791 Количество:4
20 - Потенциометр AT340550 Примечание:Дисковый регулятор оборотов двигателя
21 - Ручка AL76568 Количество:3 Примечание:Скорость вращения двигателя
22 - Шайба T226427
23 - Прижимная гайка R78035
24 - Уплотнение N370375
25 - Винт 19M7775 Количество:4 Примечание:M6 X 16
26 - Стопорная гайка 14M7528 Примечание:M6
27 - Обвязной хомут H224073 Количество:4
28 - Регулятор температуры AT219733 Примечание:Отопитель и кондиционер воздуха
29 - Шайба 24M7027 Количество:2 Примечание:5.300 X 10 X 1 mm
30 - Винт с головкой 19M7373 Количество:2 Примечание:M5 X 20
31 - Винт 19M7868 Количество:4 Примечание:M8 X 30
32 - Кронштейн T282186
33 - Шайба 24M7028 Примечание:10.500 X 20 X 2 mm
34 - Винт 21M7292 Количество:6 Примечание:M6 X 16
35 - Обвязной хомут R44302 4 Посмотреть аналогичные детали
36 - Кронштейн T210717
37 - Фланцевая гайка 14M7296 Примечание:M10
38 - Винт 19M7784 Примечание:M10 X 20
39 - Кронштейн T256546
40 - Скоба H224072 Количество:2
41 - Звуковой аварийный сигнал AT178526 Примечание:Звуковая предупредительная сигнализация
42 - Винт с головкой 19M7372 Количество:4 Примечание:M5 X 16
43 - Фланцевая гайка 14M7303 Примечание:M6
44 - Переключатель AT343956 Примечание:Светорег. передн. фары
45 - Узел электрич. разъема 57M8428
46 - Винт 19M7833 Примечание:M6 X 35
47 - Скоба T248286 Количество:4
48 - Изолятор T299592
49 - Зажимная скоба AH89557
50 - Шайба 24H1646 Количество:7 Примечание:17/64" X 3/4" X 0.060"
51 - Жгут проводов AT394671 Примечание:Жгут проводов кабины

Блок плавких предохранителей кабины - ST702892

Блок плавких предохранителей кабины

1 - Плавкий предохранитель 57M8163 Примечание:30A
2 - Плавкий предохранитель 57M7689 Количество:3 Примечание:10A
3 - Плавкий предохранитель 57M7690 Количество:7 Примечание:15A
4 - Плавкий предохранитель 57M7688 Количество:4 Примечание:5A
5 - Плавкий предохранитель 57M8638 Количество:2 Примечание:7.5A

Жгут проводов навеса - ST702860

Жгут проводов навеса

1 - Жгут проводов AT374476 Примечание:Жгут проводов навеса
2 - Скоба 57M10823
3 - Уплотнение T143596
4 - Зажимная скоба 57M9555 Количество:2
5 - Корпус электр. разъема T210282 Количество:4
6 - Узел электрич. разъема R78053 Количество:2
7 - Корпус электр. разъема 57M7752 Примечание:X21, К жгуту пров. трансмиссии
7 - Клемма электр. разъема 57M10781 5
7 - Клемма электр. разъема 57M8264 Количество:9
7 - Пробка пол. эл. разъема R78069 Количество:3
8 - Корпус электр. разъема 57M7750 Примечание:X20, К жгуту пров. двигателя
8 - Пробка пол. эл. разъема R78069 Количество:9
8 - Клемма электр. разъема 57M10781 Количество:4
8 - Клемма электр. разъема 57M8264 Количество:9
9 - Корпус электр. разъема 57M8484 Примечание:A03, Монитор
9 - Клемма электр. разъема 57M8300 Количество:8
9 - Уплотнен. электр. разъема 57M9446 Количество:8
9 - Уплотн. каб. эл. разъема 57M9884 Количество:8
10 - Узел электрич. разъема 57M8231
11 - Вспом. электр. разъем 57M9919
12 - Корпус электр. разъема 57M7255 Примечание:B21, Ручной акселератор
12 - Клемма электр. разъема 57M9920 Количество:3
12 - Уплотн. каб. эл. разъема 57M9883 Количество:3
13 - Узел электрич. разъема 57M7290
14 - Корпус электр. разъема 57M8634 Количество:2 Примечание:X52, Встроенный разъем сервоуправления
14 - Клемма электр. разъема R78065 6
14 - Пробка пол. эл. разъема R78069 Количество:3
15 - Блок. устр. эл. разъема 57M8013 Количество:2
16 - Корпус электр. разъема 57M7328 Примечание:S10, Переключатель блокировки дифференциала
16 - Клемма электр. разъема 57M10770 Количество:2
16 - Уплотн. каб. эл. разъема 57M9910
16 - Уплотн. каб. эл. разъема 57M9883
17 - Вспом. электр. разъем 57M9712
18 - Корпус электр. разъема 57M9207 Примечание:B20, Педаль регулировки оборотов двигателя
18 - Клемма электр. разъема 57M9572 Количество:3
18 - Клемма электр. разъема 57M7741 Количество:3
19 - Корпус электр. разъема 57M10208 Примечание:K10, Реле зажигания
19 - Корпус электр. разъема 57M10208 Примечание:K20, Вспомогательное реле
19 - Клемма электр. разъема 57M10211 Количество:4
19 - Клемма электр. разъема 57M10210 Количество:4
19 - Клемма электр. разъема 57M11184 Количество:4
19 - Уплотн. каб. эл. разъема 57M10213 Количество:4
20 - Узел электрич. разъема RE46734
21 - Узел электрич. разъема LVA15613
22 - Вспом. электр. разъем 57M9940 Количество:3
22 - Коробка плавких предохр. T339027 Примечание:Крышка
23 - Корпус электр. разъема 57M9733 Примечание:X68, К жгуту проводов системы управления плавностью хода
23 - Клемма электр. разъема 57M10781 Количество:2
24 - Корпус электр. разъема 57M9784 Примечание:X81, Встроенный разъем муфты погрузчика
24 - Клемма электр. разъема 57M10781 Количество:3
25 - Корпус электр. разъема 57M9786 Примечание:B09, Встроенный разъем датчика положения сиденья
25 - Клемма электр. разъема 57M10321 Количество:6
26 - Корпус электр. разъема 57M7476 Примечание:X26, К жгуту пров. крыши
26 - Клемма электр. разъема 57M7541 Количество: 10
27 - Узел электрич. разъема RE12365
28 - Узел электрич. разъема R78055
29 - Коробка плавких предохр. AT346012
30 - Корпус электр. разъема 57M10366 Примечание:J3, VCU
30 - Клемма электр. разъема 57M10217 Количество: 10
30 - Пробка пол. эл. разъема 57M10334 Количество:4
30 - Пробка пол. эл. разъема 57M10333 7
30 - Корпус электр. разъема 57M10617 Количество:4
30 - Уплотнен. электр. разъема 57M10219 Количество:6
31 - Корпус электр. разъема 57M10124 Примечание:J2, VCU
31 - Клемма электр. разъема 57M10332 Количество:3
31 - Клемма электр. разъема 57M10217 Количество:2
31 - Корпус электр. разъема 57M10617 Количество:4
31 - Клемма электр. разъема 57M10330 3
31 - Пробка пол. эл. разъема 57M10333 Количество:27
31 - Уплотнен. электр. разъема 57M10218 Количество:3
31 - Уплотнен. электр. разъема 57M10219 Количество:2
32 - Вспом. электр. разъем 57M10401 Количество:2
33 - Колпачок электр. разъема 57M8529
34 - Корпус электр. разъема 57M9821 Примечание:X65, К жгуту проводов вспомогательного оборудования третьей функции
34 - Клемма электр. разъема 57M10781 Количество:4
35 - Корпус электр. разъема 57M9776 Примечание:X66, К жгуту проводов системы селективного регулирования расхода
35 - Клемма электр. разъема 57M10781 Количество:2
36 - Блок. устр. эл. разъема 57M8009
37 - Корпус электр. разъема 57M9817 Примечание:X35, Встроенный разъем системы подпитки тормоза
37 - Клемма электр. разъема 57M10321 Количество:4
38 - Узел электрич. разъема 57M8018
39 - Электронный прерыватель 57M8131
40 - Клемма электр. разъема 57M8019
41 - Клемма электр. разъема RE12363 Количество:2
42 - Корпус электр. разъема 57M9746 Примечание:X35
43 - Корпус электр. разъема 57M9452 Примечание:X38 Minus, Отрицательная клемма левого гнезда питания
43 - Корпус электр. разъема 57M9452 Примечание:X38 Plus, Положительная клемма левого гнезда питания
43 - Клемма электр. разъема 57M9454 Количество:2

Крепежные детали жгута проводов навеса - ST702862

Крепежные детали жгута проводов навеса

1 - Жгут проводов AT374476 Примечание:Навес
2 - Кронштейн T282187
3 - Приборная панель T318459
4 - Переключатель AT372918 Примечание:Пятнадцатикнопочный
4 - Программное обеспечение AT372908 Примечание:Программное обеспечение доступно на веб-сайте John Deere Custom Performance
5 - Переключатель R39554 Примечание:ГУДОК
6 - Колпачок T55501
7 - Обвязной хомут H77698 6 Посмотреть аналогичные детали
8 - Винт 37M7066 Количество:4
9 - Выходное гнездо GY20126 Количество:2
10 - Шайба 24M7054 Количество:3 Примечание:6.400 X 12 X 1.600 mm
11 - Стопорная гайка 14M7360 Количество:3 Примечание:M5
12 - Винт 37M7089 Примечание:M6 X 12
13 - Кронштейн T256546
14 - Звуковой аварийный сигнал AT178526 Примечание:Звуковая предупредительная сигнализация
15 - Реле AL156697 Количество:2 Примечание:Реле зажигания вспомогательного оборудования
16 - Скоба H224072 Количество:2
17 - Скоба T209627 Количество:5
18 - Гайка T82792 Количество:4
19 - Винт T82791 Количество:4
20 - Потенциометр AT340550 Примечание:Дисковый регулятор оборотов двигателя
21 - Ручка AL76568 Примечание:Скорость вращения двигателя
22 - Шайба T226427
23 - Прижимная гайка R78035
24 - Винт с головкой 19M7372 Количество:4 Примечание:M5 X 16
25 - Винт 19M7775 Количество:5 Примечание:M6 X 16
26 - Стопорная гайка 14M7528 Примечание:M6
27 - Обвязной хомут H224073 Количество:4
28 - Винт 19M7868 Количество:4 Примечание:M8 X 30
29 - Крышка AT471070 Примечание:SUB FOR AT383447
30 - Винт 21M7292 Количество:6 Примечание:M6 X 16
31 - Кронштейн T210717
32 - Кронштейн T289565
33 - Гайка 57M8035 Количество:2
34 - Винт 19M7865 Количество:5 Примечание:M8 X 16
35 - Зажимная скоба AH89557
36 - Фланцевая гайка 14M7303 Примечание:M6
37 - Винт 19M7833 Примечание:M6 X 35
38 - Скоба T74412
39 - Кронштейн T282137
40 - Винт 19M7784 Примечание:M10 X 20
41 - Фланцевая гайка 14M7296 Примечание:M10
42 - Заглушка M115279 Количество:2
43 - Изолятор T299592
44 - Скоба T248286 Количество:4
45 - Обвязной хомут R44302 2 Посмотреть аналогичные детали
46 - Шайба 24M7028 Примечание:10.500 X 20 X 2 mm
47 - Шайба 24H1646 Количество:7 Примечание:17/64" X 3/4" X 0.060"
48 - Реле AL156697 Примечание:Реле зажигания

Блок предохранителей навеса - ST702858

Блок предохранителей навеса

1 - Плавкий предохранитель 57M7690 Количество:7 Примечание:15A
2 - Плавкий предохранитель 57M7688 Количество:4 Примечание:5A
3 - Плавкий предохранитель 57M7689 Примечание:10 A
4 - Плавкий предохранитель 57M8638 Примечание:7.5A

Главный жгут проводов (двигатели 4045HT054, 4045HT086, 4045HT087) - ST701270

Главный жгут проводов (двигатели 4045HT054, 4045HT086, 4045HT087)

1 - Жгут проводов AT403487
2 - Скоба T74416
3 - Узел электрич. разъема T268392 Количество:2
4 - Корпус электр. разъема 57M8746
5 - Скоба T70659
6 - Корпус электр. разъема 57M9005
7 - Корпус электр. разъема 57M7850 Количество:4
8 - Узел электрич. разъема 57M8400
9 - Корпус электр. разъема 57M8403
10 - Узел электрич. разъема 57M8018
11 - Корпус электр. разъема 57M9729
12 - Корпус электр. разъема 57M9726 Количество:2
13 - Узел электрич. разъема 57M7749
14 - Винт 19M7786 Примечание:M10 X 30
15 - Корпус электр. разъема 57M9452 Количество:2
16 - Блок. устр. эл. разъема 57M8417
17 - Блок. устр. эл. разъема 57M8221
18 - Реле AT308380
19 - Плавкий предохранитель 57M7691
20 - Плавкий предохранитель 57M7690 Количество:2
21 - Диод 57M8641
22 - Узел электрич. разъема R78053
23 - Корпус электр. разъема 57M9734
24 - Скоба T74412
25 - Клемма электр. разъема RE12363
26 - Корпус электр. разъема 57M10609
27 - Корпус электр. разъема 57M10615
28 - Корпус электр. разъема 57M9743
29 - Кожух M135512
30 - Клемма электр. разъема 57M11059
31 - Коробка плавких предохр. AT351872
31 - Коробка плавких предохр. T339027 Примечание:Крышка

Крепежные детали главного жгута проводов (двигатели 4045HT054, 4045HT086, 4045HT087) - ST701274

Крепежные детали главного жгута проводов (двигатели 4045HT054, 4045HT086, 4045HT087)

1 - Жгут проводов AT403487
2 - Винт 19M7798 Количество:2 Примечание:M8 X 40
3 - Обвязной хомут R44302 Количество:6 Посмотреть аналогичные детали
4 - Провод заземления AT167399
5 - Обвязной хомут H77698 Посмотреть аналогичные детали
6 - Гайка T224227
7 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
8 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
9 - Обвязной хомут H224073 Количество:5
10 - Скоба T74412 Количество:2
11 - Кронштейн T293745
12 - Скоба T209627 Количество:3
13 - Кронштейн T210717 Количество:2
14 - Зажимная скоба AH89557 Количество:2
15 - Винт с головкой 19M7008 Примечание:M8 X 10
16 - Обвязной хомут R44302 Количество: 10 Посмотреть аналогичные детали
17 - Шайба 24M7055 Примечание:8.400 X 16 X 1.600 mm
18 - Винт 37H116 Количество:3
19 - Винт с головкой 19M7372 Количество:4 Примечание:M5 X 16
20 - Реле AT141011
21 - Шайба 24M7088 Количество:2 Примечание:6.600 X 12 X 1.600 mm
22 - Гайка 14M7272 Количество:2 Примечание:M6
23 - Распорная втулка 28H3421 Примечание:0.493" X 0.675" X 7/16"
24 - Кронштейн T233925
25 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
26 - Винт с головкой 19M7872 Примечание:M12 X 25
27 - Скоба N380408 Количество:5
28 - Винт 19M7785 Примечание:M10 X 25
29 - Винт 19M7804 Примечание:M10 X 40
30 - Скоба T248286 Количество:3
31 - Винт 19M7805 Примечание:M10 X 45
32 - Распорная втулка 28H3379 Примечание:0.493" X 0.675" X 1-9/16"
33 - Гайка 14M7274 Примечание:M10
34 - Шайба 24M7096 Примечание:10.500 X 18 X 1.600 mm
35 - Винт с головкой 19M7938 Примечание:M10 X 20
36 - Винт 19M7810 Примечание:M10 X 80
37 - Винт 19M7786 Примечание:M10 X 30
38 - Молдинг ....... Примечание:MAKE FROM T331647, CTL 10.97 cm (4.32 in)

Главный жгут проводов (двигатель 4045TT096) - ST703752

Главный жгут проводов (двигатель 4045TT096)

1 - Жгут проводов AT403486 Примечание:С плавким предохранителем генератора переменного тока
2 - Узел электрич. разъема ....... Количество:2 Примечание:ORDER 57M9452 AND 57M9454
3 - Корпус электр. разъема 57M7850 Количество:4
4 - Клемма электр. разъема 57M9652
5 - Узел электрич. разъема 57M7749
6 - Корпус электр. разъема 57M9452 Количество:2
7 - Узел электрич. разъема R78053
8 - Блок. устр. эл. разъема 57M7306
9 - Корпус электр. разъема 57M9734
10 - Корпус электр. разъема 57M9726
11 - Блок. устр. эл. разъема 57M8221
12 - Скоба 57M10822 Количество:2
13 - Скоба T74412
14 - Кожух M135512 Количество:2
15 - Реле AT434626
16 - Плавкий предохранитель 57M7689 Примечание:10 A
17 - Плавкий предохранитель 57M7690 Примечание:15 A
18 - Плавкий предохранитель 57M7691 Примечание:20 A
19 - Диод 57M8641 Примечание:6 A
20 - Обвязной хомут T204370
21 - Клемма электр. разъема RE12363
22 - Коробка плавких предохр. AT351872
22 - Коробка плавких предохр. T339027 Примечание:Крышка
22 - Кольцо T301433

Крепежные детали главного жгута проводов (двигатель 4045TT096) - ST703755

Крепежные детали главного жгута проводов (двигатель 4045TT096)

1 - Жгут проводов AT403486 Примечание:С плавким предохранителем генератора переменного тока
2 - Кронштейн T293745
3 - Провод заземления AT167399 Примечание:250 mm (9.843")
4 - Гайка T224227
5 - Скоба T209627 Количество:5
6 - Винт с головкой 19M7008 Примечание:M8 X 10
7 - Зажимная скоба AH89557
8 - Винт с головкой 19M7372 Количество:4 Примечание:M5 X 16
9 - Переключатель AT85174 Примечание:Давление масла Посмотреть аналогичные детали
10 - Шайба T29342
11 - Кронштейн T233925
12 - Шайба 24M7239 Примечание:10.700 X 21 X 2.500 mm
13 - Гайка 14M7274 Примечание:M10
14 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
15 - Винт с головкой 19M7872 Примечание:M12 X 25
16 - Скоба N380408 Количество:8
17 - Винт 19M7785 Количество:3 Примечание:M10 X 25
18 - Винт 19M7784 Примечание:M10 X 20
19 - Обвязной хомут H224073 Количество:8
20 - Обвязной хомут H77698 Посмотреть аналогичные детали
21 - Обвязной хомут R44302 Примечание:SUB FOR T204370 Посмотреть аналогичные детали
22 - Реле AT141011
23 - Гайка 14M7272 Количество:2 Примечание:M6
24 - Винт 37H74 Количество:2
25 - Шайба 24M7088 Количество:2 Примечание:6.600 X 12 X 1.600 mm
26 - Фланцевая гайка 14M7296 Количество:3 Примечание:M10
27 - Кронштейн T295580
28 - Винт 19M8242 Примечание:M12 X 16
29 - Винт с головкой 19M7872 Количество:3 Примечание:M12 X 25, SUB FOR 19M7783
30 - Скоба T248286 Количество:2
31 - Распорная втулка 28H3379 Примечание:0.493" X 0.675" X 1-9/16"
32 - Винт 19M7805 Примечание:M10 X 45
33 - Молдинг ....... Примечание:MAKE FROM T331647, CTL 10.97 cm (4.32 in)
34 - Шайба 24M7096 Количество:4 Примечание:10.500 X 18 X 1.600 mm
35 - Винт с головкой 19M7938 Примечание:M10 X 20
36 - Винт 19M7810 Примечание:M10 X 80
37 - Винт 19M7786 Примечание:M10 X 30

Жгут проводов управления топливоподкачивающим насосом - ST702185

Жгут проводов управления топливоподкачивающим насосом

1 - Реле AT75769 Примечание:Топливоподкачивающий насос
2 - Жгут проводов AT404529 Примечание:Топливоподкачивающий насос
3 - Корпус электр. разъема 57M9362
4 - Корпус электр. разъема 57M9747
5 - Обвязной хомут H77698 Количество:5 Посмотреть аналогичные детали
6 - Скоба T209627

Жгут проводов трансмиссии - ST703993

Жгут проводов трансмиссии

1 - Датчик температуры RE52722 Примечание:Датчик температуры гидротрансформатора
2 - Переключатель AT159811 Примечание:Низкое давлениеПереключатель стояночного тормоза
3 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
4 - Провод заземления AT180705 Примечание:584.200 mm (23")
5 - Винт с головкой 19M7938 Примечание:M10 X 20
6 - Шайба 24M7238 Примечание:8.700 X 17 X 2 mm
7 - Винт с головкой 19M7008 Примечание:M8 X 10
8 - Кронштейн T210717
9 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
10 - Гайка 14M7274 Примечание:M10
11 - Шайба 24M7239 Примечание:10.700 X 21 X 2.500 mm
12 - Обвязной хомут H226340
13 - Скоба T248286 Количество:2
14 - Скоба T209627
15 - Жгут проводов AT375622 Примечание:Трансмиссия
16 - Узел электрич. разъема R78052 Примечание:Переключатель закупорки масляного фильтра гидравлической системы
17 - Узел электрич. разъема R78053 Примечание:Реле давления стояночного тормоза
18 - Корпус электр. разъема 57M7850 Примечание:Соленоид скоростей трансмиссии
19 - Корпус электр. разъема 57M7813 Примечание:Соленоид заднего хода трансмиссии
20 - Корпус электр. разъема 57M7850 Примечание:Соленоид переднего хода трансмиссии
21 - Корпус электр. разъема 57M7850 Примечание:Соленоид блокировки дифференциала
22 - Корпус электр. разъема 57M7850 Примечание:Соленоид отключения стояночного тормоза
23 - Корпус электр. разъема 57M7850 Примечание:Датчик температуры масла гидротрансформатора
24 - Корпус электр. разъема 57M7850 Примечание:Датчик температуры масла гидротрансформатора
25 - Корпус электр. разъема 57M7813 Примечание:Датчик температуры масла гидротрансформатора
26 - Корпус электр. разъема 57M7751 Примечание:К жгуту проводов рабочего места оператора
27 - Узел электрич. разъема 57M8021 Примечание:Соленоид управления гидравлическим насосом
28 - Корпус электр. разъема 57M9726 Примечание:Датчик уровня топлива
29 - Корпус электр. разъема 57M7379 Примечание:Датчик температуры гидротрансформатора
30 - Блок. устр. эл. разъема 57M8022 Примечание:Соленоид управления гидравлическим насосом
31 - Корпус электр. разъема 57M7850 Примечание:Соленоид скоростей трансмиссии
32 - Корпус электр. разъема 57M10436 Примечание:Датчик скорости трансмиссии
33 - Корпус электр. разъема 57M7379 Примечание:Соленоид MFWD
34 - Клемма электр. разъема 57M7535 Примечание:Давление в гидравлической системе

Жгут проводов управления плавностью хода - ST702488

Жгут проводов управления плавностью хода

1 - Жгут проводов AT375570 Примечание:Управление плавностью хода
2 - Узел электрич. разъема 57M8021 Количество:2
3 - Блок. устр. эл. разъема 57M8022 Количество:2
4 - Корпус электр. разъема 57M9729
5 - Кронштейн T210717
6 - Заглушка MT2485
7 - Обвязной хомут R44302 Количество:5 Посмотреть аналогичные детали

Жгут проводов селективного потока - ST700716

Жгут проводов селективного потока

1 - Жгут проводов AT375600 Примечание:Селективный поток
2 - Корпус электр. разъема 57M9726
3 - Корпус электр. разъема 57M7254
4 - Блок. устр. эл. разъема 57M7289

Контур управления, селективное регулирование расхода, управление плавностью хода - ST700712

Контур управления, селективное регулирование расхода, управление плавностью хода

1 - Жгут проводов AT375551
2 - Корпус электр. разъема T210282 Количество:3
3 - Узел электрич. разъема R78053
4 - Узел электрич. разъема 57M8012
5 - Корпус электр. разъема 57M9733
6 - Корпус электр. разъема 57M9730
7 - Блок. устр. эл. разъема 57M8013
8 - Коробка плавких предохр. AT346012
8 - Коробка плавких предохр. T339027 Примечание:Крышка
9 - Реле AT308380 Количество:2
10 - Клемма электр. разъема RE12363
11 - Тумблер/кулисный переключ. AT317597
12 - Винт с головкой 19M7372 Количество:4 Примечание:M5 X 16
13 - Обвязной хомут H77698 Количество: 10 Посмотреть аналогичные детали
14 - Скоба T209627

Проводка фиксатора стрелы обратной лопаты ( - 234969) - ST709358

Проводка фиксатора стрелы обратной лопаты (

1 - Переключатель R39554
2 - Колпачок AR47374
3 - Зажимная скоба AH89557 Количество:2
4 - Шайба 24M7239 Примечание:10.700 X 21 X 2.500 mm
5 - Винт с головкой 19M7550 Примечание:M10 X 35
6 - Гайка 14M7274 Примечание:M10
7 - Жгут проводов AT194343

Проводка фиксатора стрелы обратной лопаты (234970 - ) - ST730726

Проводка фиксатора стрелы обратной лопаты (234970

1 - Жгут проводов AT423842
2 - Узел электрич. разъема 57M7985
3 - Корпус электр. разъема 57M7328
4 - Вспом. электр. разъем 57M9712 Количество:2
5 - Скоба T209627 Количество:4

Жгут проводов вспомогательного управления - ST700713

Жгут проводов вспомогательного управления

1 - Жгут проводов AT375601 Примечание:Вспомогательное управлениеТретья функция
2 - Узел электрич. разъема 57M8021
3 - Блок. устр. эл. разъема 57M8022
4 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали

Ключ зажигания и блокировки машины - ST763845

Ключ зажигания и блокировки машины

1 - Кнопка AT195302

Блок управления машиной (VCU) - ST700089

Блок управления машиной (VCU)

1 - Многофункцион. контроллер AT370807
1 - Программное обеспечение AT372907 Примечание:Программное обеспечение доступно на веб-сайте John Deere Custom Performance

Блок управления двигателем (ECU) (двигатели 4045HT054, 4045HT072, 4045HT086, 4045HT087) - ST700096

Блок управления двигателем (ECU) (двигатели 4045HT054, 4045HT072, 4045HT086, 4045HT087)

1 - Кронштейн AT400910
2 - Контроллер двигателя RE526588 Примечание:Tier 3Двигатели 4045HT054, 4045HT072, 4045HT086, 4045HT087
2 - Программное обеспечение RE565691 Примечание:Используйте с двигателем 4045HT086Только для 310K
2 - Программное обеспечение RE565692 Примечание:Используйте с двигателем 4045HT086Только для 310SK и 315SK
2 - Программное обеспечение RE565693 Примечание:Используйте с двигателем 4045HT087Только для 410K
3 - Винт 19M7800 Количество:2 Примечание:M8 X 50
4 - Шайба 24M7238 Количество:2 Примечание:8.700 X 17 X 2 mm
5 - Гайка 14M7273 Количество:2 Примечание:M8
6 - Фланцевая гайка 14M7298 Количество:3 Примечание:M8

Блок управления двигателем (БУД) (двигатель 4045TT096) - ST700097

Блок управления двигателем (БУД) (двигатель 4045TT096)

1 - Кронштейн AT400910
2 - Контроллер двигателя RE532628 Примечание:Tier 2
3 - Шайба 24M7138 Количество:8 Примечание:5.300 X 15 X 1 mm
4 - Винт с головкой 19M7373 Количество:4 Примечание:M5 X 20
5 - Стопорная гайка 14M7265 Количество:4 Примечание:M5
6 - Фланцевая гайка 14M7298 Количество:3 Примечание:M8

Жгут проводов включения сервоуправления - ST853210

Жгут проводов включения сервоуправления

1 - Тумблер/кулисный переключ. AT317500 Примечание:Задействование управленияТрехпозиционный переключатель
2 - Жгут проводов AT372694 Примечание:Задействование управления
3 - Корпус электр. разъема T210282
4 - Корпус электр. разъема 57M9734
5 - Обвязной хомут H77698 Посмотреть аналогичные детали

Переключатель управления блокировкой дифференциала - ST700099

Переключатель управления блокировкой дифференциала

1 - Пускатель RE43637
2 - Переключатель RE46534 Примечание:Блокировка дифференциала
3 - Уплотнительное кольцо 51M7042 Примечание:13.300 X 2.200 mm
4 - Пластина T186024
5 - Винт 37M7089 Количество:2 Примечание:M6 X 12

Переключатель управления расходом - ST702187

Переключатель управления расходом

1 - Переключатель AT82210 Примечание:Рег. расходаНожная педаль
2 - Жгут проводов AT156431 Примечание:Рег. расходаНожная педаль
3 - Обвязной хомут H226340

Проводка функции возврата к копанию - ST700707

Проводка функции возврата к копанию

1 - Переключатель AT183246 Примечание:Возврат к копанию
2 - Переключатель ....... Примечание:ORDER AT183246
3 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
4 - Винт с головкой 19M8017 Примечание:M12 X 20
5 - Зажимная скоба AH89557 Количество:2
6 - Обвязной хомут H77698 Посмотреть аналогичные детали
7 - Обвязной хомут R44302 Количество:3 Примечание:SUB FOR (3) T204370 Посмотреть аналогичные детали
8 - Жгут проводов AT375626

Заглушка переключателя без пневмосиденья - ST700081

Заглушка переключателя без пневмосиденья

1 - Заглушка M115279

Штекер реле без механического привода на передние колеса - ST700082

Штекер реле без механического привода на передние колеса

Штекер реле без вспомогательного устройства запуска - ST700083

Штекер реле без вспомогательного устройства запуска

Штепсель переключателя без проблескового маячка - ST702338

Штепсель переключателя без проблескового маячка

Комплект механизма автоматического смещения - ST722402

Комплект механизма автоматического смещения

1 - Программное обеспечение AT417181 Примечание:NLA, ORDER AT417183
2 - Программное обеспечение AT417183 Примечание:На заказ у X JDPointАвтоматическое смещение (Autoshift)Инструкции по установке см. в руководстве T319017

Стандартный монитор дисплея (SDM) - ST700085

Стандартный монитор дисплея (SDM)

1 - Монитор AT372917
1 - Программное обеспечение AT372906 Примечание:Программное обеспечение доступно на веб-сайте John Deere Custom Performance
