Содержимое: Каталог Запчастей John Deere :315SK Backhoe Loader (Engine 4045HT054,4045HT086,4045TT096)(PIN 1T0315SK_ _C219607 - C277141) (PIN 1T0315SK_ _D229820 - D277141)(Russian) - PC11115 11 Стояночные тормоза 1111 Активные элементы стояночного тормоза

Корпус и диск сцепления стояночного тормоза - ST755929

Гидравлическая система стояночного тормоза ( - 232969) - ST731957

Трубопровод стояночного тормоза (232970 - 258961) - ST722221

Гидравлическая система стояночного тормоза (258962 - ) - ST793666

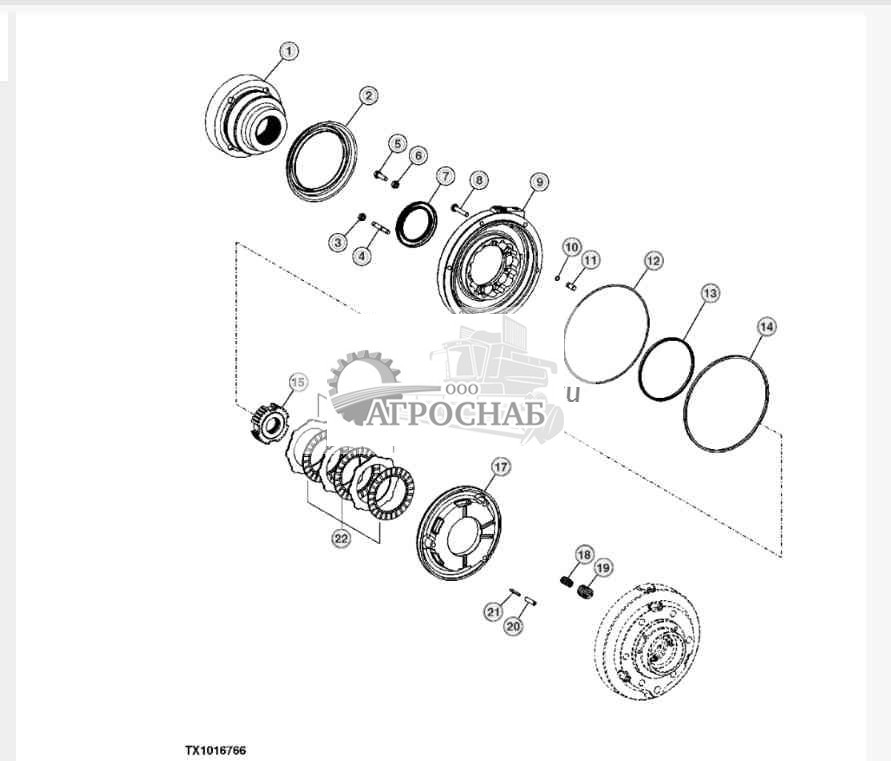

Корпус и диск сцепления стояночного тормоза - ST755929


Корпус и диск сцепления стояночного тормоза


1 - Фланец T218489
2 - Ограждение T228722
3 - Гайка 14M7274 Количество:2 Примечание:M10, SUB FOR T228995
4 - Шпилька T164912 Количество:2
5 - Винт T164922 Количество:2
6 - Стопорная гайка T159502 Количество:2
7 - Сальник T218478 Примечание:Вал шестерни
8 - Винт с головкой 19M7383 Количество:4 Примечание:M10 X 55
9 - Корпус T381426 Примечание:SUB FOR T280910
10 - Уплотнительное кольцо T159487 Количество:2
11 - Штифт T228996 Количество:2
12 - Сальник T218785 Примечание:SUB FOR T228943
13 - Уплотнительное кольцо T280912
14 - Уплотнительное кольцо T280913
15 - Дисковое орудие T250048
16 - Пластина T159474 Количество:3
17 - Поршень T280911
18 - Пружина сжатия T164917 4
19 - Пружина сжатия T164916 4
20 - Пружинный шплинт T159359 Количество:3
21 - Штифт T164911 Количество:3
22 - Диск муфты T159475 Количество:3

Наверх

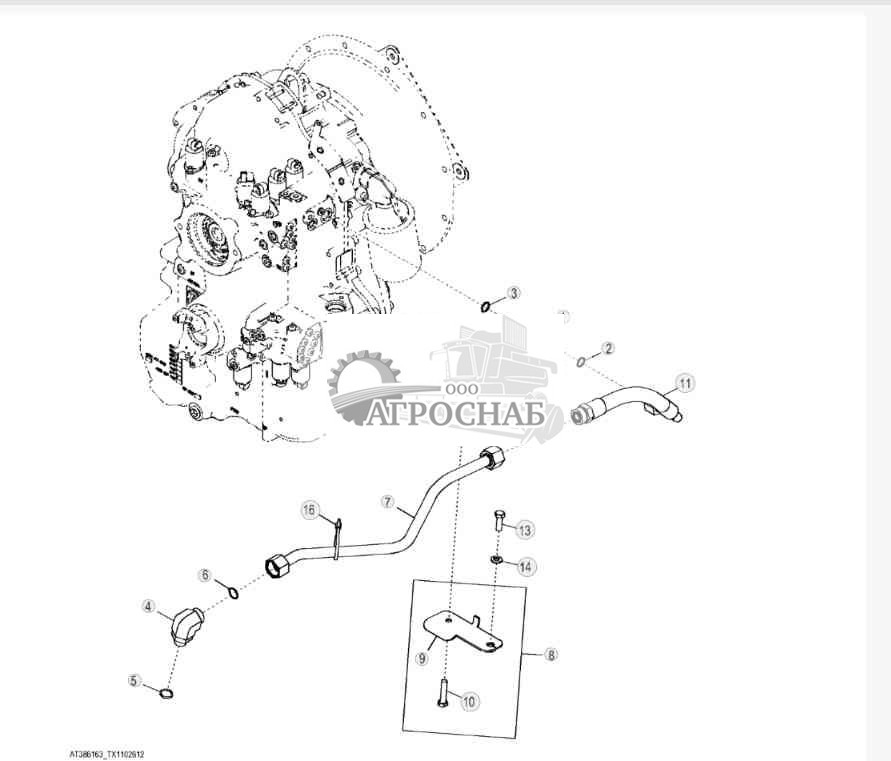

Гидравлическая система стояночного тормоза ( - 232969) - ST731957


Гидравлическая система стояночного тормоза (


1 - Фитинг 38H1317
2 - Уплотнительное кольцо T77932 Примечание:15.596 X 1.778 mm (0.614" X 0.070")
3 - Уплотнительное кольцо R26375 Примечание:16.358 X 2.210 mm (0.644" X 0.087")
4 - Коленчатый патрубок 38H1014
5 - Уплотнительное кольцо R26906 Примечание:19.177 X 2.464 mm (0.755" X 0.097")
6 - Уплотнительное кольцо T77858 Примечание:18.771 X 1.778 mm (0.739" X 0.070")
7 - Труба AT336341
8 - Шланговая опора AT324452
9 - Пластина T217061 Примечание:NLA, ORDER AT324452
10 - Винт с головкой 19M7572 Примечание:M10 X 45
11 - Гидрошланг AT316681 Примечание:SUB FOR AT386160
12 - Скоба T160554
13 - Винт с головкой 19M7662 Примечание:M10 X 30
14 - Шайба 24M7239 Примечание:10.700 X 21 X 2.500 mm
15 - Фланцевая гайка 14M7296 Примечание:M10, SUB FOR 14M7274 AND 24M7239
16 - Обвязной хомут R44302 Посмотреть аналогичные детали

Наверх

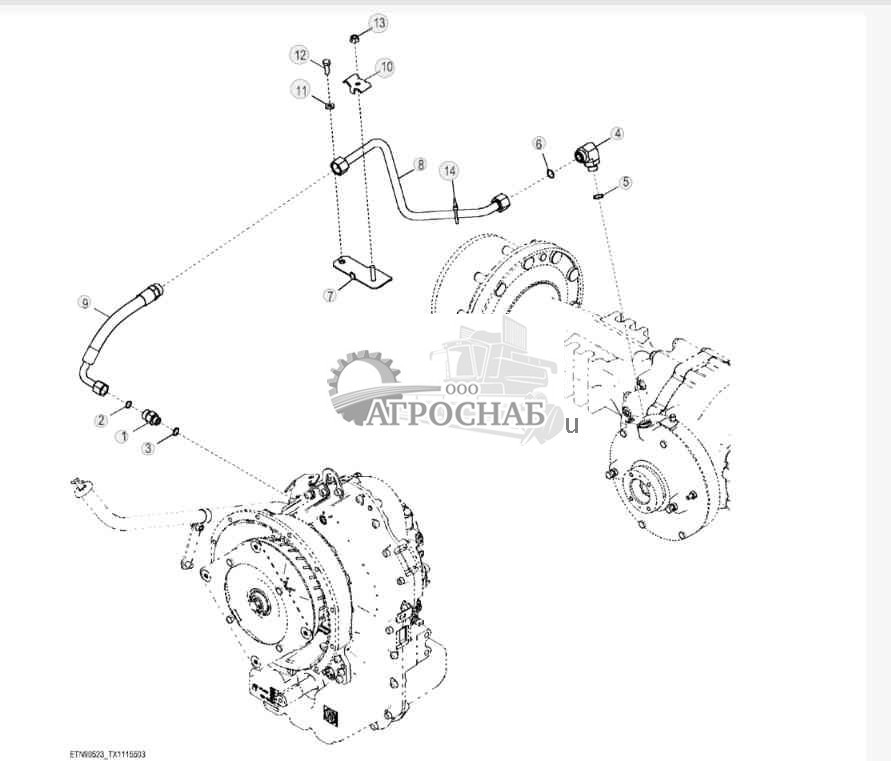

Трубопровод стояночного тормоза (232970 - 258961) - ST722221


Трубопровод стояночного тормоза (232970


1 - Фитинг 38H1317
2 - Уплотнительное кольцо T77932 Примечание:15.596 X 1.778 mm (0.614" X 0.070")
3 - Уплотнительное кольцо R26375 Примечание:16.358 X 2.210 mm (0.644" X 0.087")
4 - Коленчатый патрубок 38H1014
5 - Уплотнительное кольцо R26906 Примечание:19.177 X 2.464 mm (0.755" X 0.097")
6 - Уплотнительное кольцо T77858 Примечание:18.771 X 1.778 mm (0.739" X 0.070")
7 - Шланговая опора AT324452
8 - Труба AT336343
9 - Гидрошланг AT316681
10 - Скоба T160554
11 - Шайба 24M7239 Примечание:10.700 X 21 X 2.500 mm
12 - Винт с головкой 19M7662 Примечание:M10 X 30
13 - Фланцевая гайка 14M7296 Примечание:M10, SUB FOR 14M7274 AND 24M7239
14 - Обвязной хомут R44302 Посмотреть аналогичные детали

Наверх

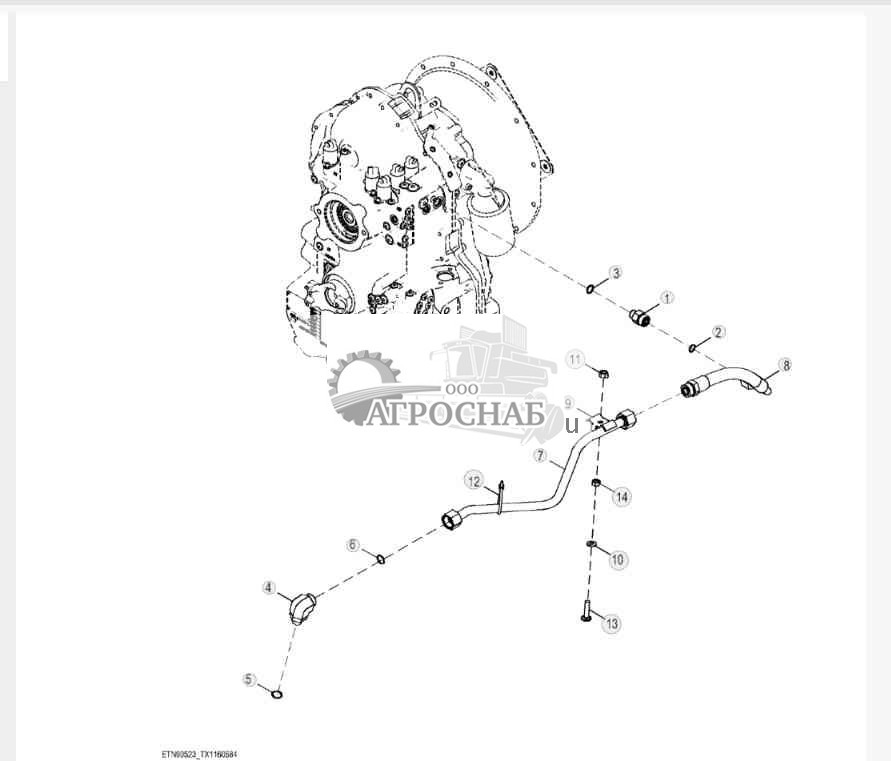

Гидравлическая система стояночного тормоза (258962 - ) - ST793666


Гидравлическая система стояночного тормоза (258962


1 - Фитинг 38H1317
2 - Уплотнительное кольцо T77932 Примечание:15.596 X 1.778 mm (0.614" X 0.070")
3 - Уплотнительное кольцо R26375 Примечание:16.358 X 2.210 mm (0.644" X 0.087")
4 - Коленчатый патрубок 38H1014
5 - Уплотнительное кольцо R26906 Примечание:19.177 X 2.464 mm (0.755" X 0.097")
6 - Уплотнительное кольцо T77858 Примечание:18.771 X 1.778 mm (0.739" X 0.070")
7 - Труба AT336343
7 - Трубная гайка 38H1356 Количество:2
8 - Гидрошланг AT316681
9 - Скоба T160554
10 - Шайба 24M7239 Примечание:10.700 X 21 X 2.500 mm
11 - Фланцевая гайка 14M7296 Примечание:M10
12 - Обвязной хомут R44302 Посмотреть аналогичные детали
13 - Болт 03M7195 Примечание:M10 X 45
14 - Гайка 14M7274 Примечание:M10

Наверх
