Содержимое: Каталог Запчастей John Deere :315SK Backhoe Loader (Engine 4045HT054,4045HT086,4045TT096)(PIN 1T0315SK_ _C219607 - C277141) (PIN 1T0315SK_ _D229820 - D277141)(Russian) - PC11115 09 Система рулевого управления 0962 Клапан и орган рулевого управления

Гидравлический клапан рулевого управления - ST2013

Гидравлическая система рулевого управления (без механического привода на передние колеса) - ST702317

Гидравлика рулевого управления (с механическим приводом на передние колеса) - ST702318

Цилиндр рулевого управления и ремонтный комплект с MFWD - ST17133

Наклон рулевой колонки - ST702316

1 - Рулевая колонка AT362813
1 - Комплект рулевой колонки AT392657 Примечание:Комплект болтов шарнира
2 - Газовый цилиндр AT362814
3 - Гайка T13630
4 - Стопорная шайба T17148
5 - Руль AT139694
6 - Крышка AL155227
7 - Уплотнительное кольцо B3690R
8 - Пластина T216524
9 - Изолятор AT219940 Количество:4
10 - Прокладка T216546
11 - Винт с головкой 19M7402 Количество:4 Примечание:M10 X 25
12 - Винт 19M8528 Количество:4 Примечание:M10 X 55
13 - Пластина T216525
14 - Стопорная гайка 14M7400 Количество:4 Примечание:M10
15 - Винт с головкой 19M7938 Количество:4 Примечание:M10 X 20
16 - Опора AT384540
17 - Шайба 24M7101 Количество:4 Примечание:11 X 34 X 3 mm
18 - Гайка 14M7274 Количество:4 Примечание:M10
19 - Винт 19M7866 Примечание:M8 X 20

Наверх

Гидравлический клапан рулевого управления - ST2013

1 - Ручной гидравл. клапан AT318271 Примечание:Клапан рулевого управления
1 - Комплект уплотнений AT316249
2 - Фитинг переходника 38H1171
3 - Уплотнительное кольцо T77613 Примечание:9.250 X 1.780 mm (0.364" X 0.070")
4 - Уплотнительное кольцо R26375 Примечание:16.358 X 2.210 mm (0.644" X 0.087")
5 - Коленчатый патрубок AT195201
5 - Комплект уплотнений AT193365 Примечание:Ремонт STC (-06)
6 - Коленчатый патрубок AT195202 Примечание:Ремонт STC (-08)
6 - Комплект уплотнений AT193365 Примечание:Ремонт STC (-06)
7 - Коленчатый патрубок AT188010
7 - Комплект уплотнений AT193365 Примечание:Ремонт STC (-06)
8 - Коленчатый патрубок AT188010
8 - Комплект уплотнений AT193365 Примечание:Ремонт STC (-06)
9 - Уплотнительное кольцо R28782
10 - Коленчатый патрубок 38H1005
11 - Уплотнительное кольцо R26375 Примечание:16.358 X 2.210 mm (0.644" X 0.087")
12 - Уплотнительное кольцо T77857 Примечание:12.421 X 1.778 mm (0.489" X 0.070")
13 - Фитинг переходника 38H1161
14 - Уплотнительное кольцо T77857 Примечание:12.421 X 1.778 mm (0.489" X 0.070")
15 - Уплотнительное кольцо R26375 Примечание:16.358 X 2.210 mm (0.644" X 0.087")
16 - Коленчатый патрубок AT195203
16 - Комплект уплотнений AT193366 Примечание:Ремонт STC (-08)
17 - Гидрошланг AT101779

Наверх

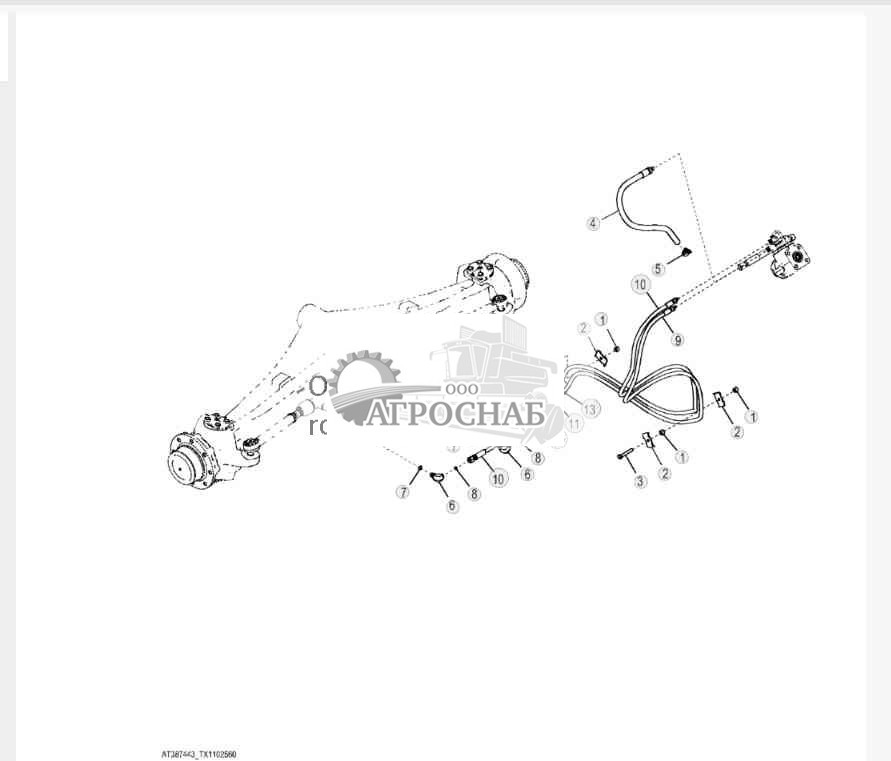

Гидравлическая система рулевого управления (без механического привода на передние колеса) - ST702317

1 - Распорная втулка 28H3421 Количество:4 Примечание:0.493" X 0.675" X 7/16"
2 - Разъемный хомут R46919 Количество:4
3 - Винт с головкой 19M7742 Примечание:M10 X 65
4 - Гидрошланг AT324031 Примечание:ALSO ORDER 62H1043 AND T77857
4 - Фитинг переходника 62H1043 Примечание:Не показано
4 - Уплотнительное кольцо T77857 Примечание:12.421 X 1.778 mm (0.489" X 0.070"), Не показано
5 - Скоба AR21836
6 - Коленчатый патрубок 38H1004 Количество:2 Примечание:ALSO ORDER T77613 AND R26448
7 - Уплотнительное кольцо R26448 Количество:2 Примечание:11.887 X 1.981 mm (0.468" X 5/64")
8 - Уплотнительное кольцо T77613 Количество:2 Примечание:9.250 X 1.780 mm (0.364" X 0.070")
9 - Гидрошланг AT388328 Примечание:ALSO ORDER 62H1042 AND T77613
9 - Фитинг переходника 62H1042 Примечание:Не показано
9 - Уплотнительное кольцо T77613 Примечание:9.250 X 1.780 mm (0.364" X 0.070"), Не показано
10 - Гидрошланг AT388333 Примечание:Сваривать, ALSO ORDER 62H1042 AND T77613
10 - Фитинг переходника 62H1042 Примечание:Не показано
10 - Уплотнительное кольцо T77613 Примечание:9.250 X 1.780 mm (0.364" X 0.070"), Не показано
11 - Защитный шланг ....... Примечание:MF T78606, CTL 254.00 mm (10.00 in)
12 - Винт с головкой 19M8081 Примечание:M10 X 80
13 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали

Наверх

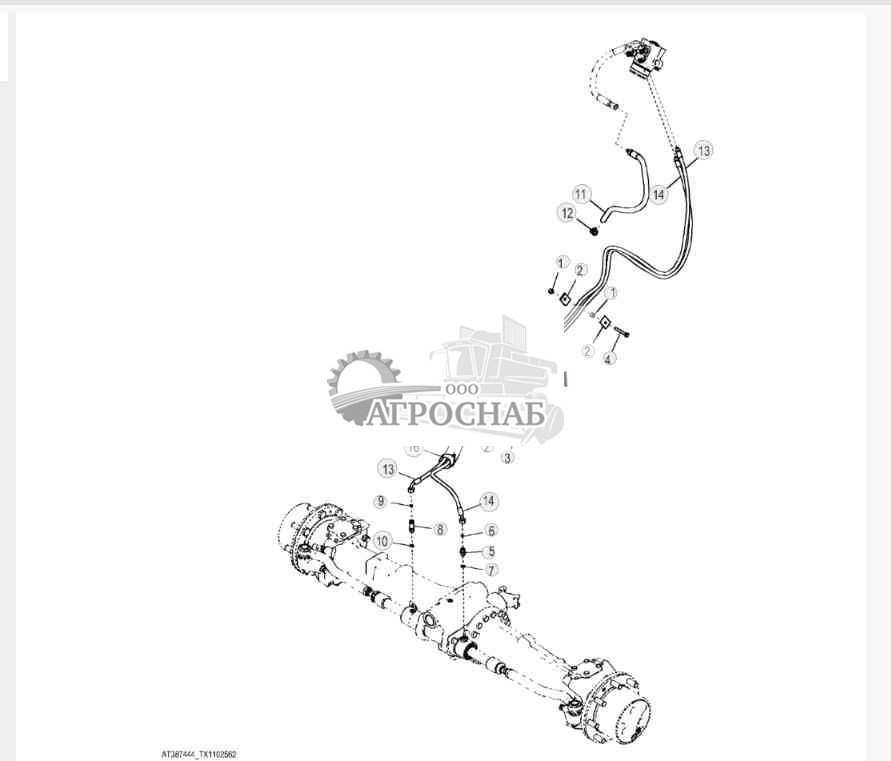

Гидравлика рулевого управления (с механическим приводом на передние колеса) - ST702318

1 - Распорная втулка 28H3421 Количество:4 Примечание:0.493" X 0.675" X 7/16"
2 - Разъемный хомут R46919 Количество:4
3 - Винт с головкой 19M8081 Примечание:M10 X 80
4 - Винт с головкой 19M7742 Примечание:M10 X 65
5 - Фитинг переходника 38H1160 Примечание:ALSO ORDER R26448 AND T77613
6 - Уплотнительное кольцо T77613 Примечание:9.250 X 1.780 mm (0.364" X 0.070")
7 - Уплотнительное кольцо R26448 Примечание:11.887 X 1.981 mm (0.468" X 5/64")
8 - Фитинг переходника 38H1212 Примечание:ALSO ORDER R26448 AND T77613
9 - Уплотнительное кольцо T77613 Примечание:9.250 X 1.780 mm (0.364" X 0.070")
10 - Уплотнительное кольцо R26448 Примечание:11.887 X 1.981 mm (0.468" X 5/64")
11 - Гидрошланг AT324031 Примечание:ALSO ORDER 62H1043 AND T77857
11 - Фитинг переходника 62H1043 Примечание:Не показано
11 - Уплотнительное кольцо T77857 Примечание:12.421 X 1.778 mm (0.489" X 0.070"), Не показано
12 - Скоба AR21836
13 - Гидрошланг AT388330 Примечание:ALSO ORDER 62H1042 AND T77613
13 - Фитинг переходника 62H1042 Примечание:Не показано
13 - Уплотнительное кольцо T77613 Примечание:9.250 X 1.780 mm (0.364" X 0.070"), Не показано
14 - Гидрошланг AT388332 Примечание:ALSO ORDER 62H1042 AND T77613
14 - Фитинг переходника 62H1042 Примечание:Не показано
14 - Уплотнительное кольцо T77613 Примечание:9.250 X 1.780 mm (0.364" X 0.070"), Не показано
15 - Защитный шланг ....... Примечание:MF T78606, CTL 254.00 mm (10.00 in)
16 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали

Наверх

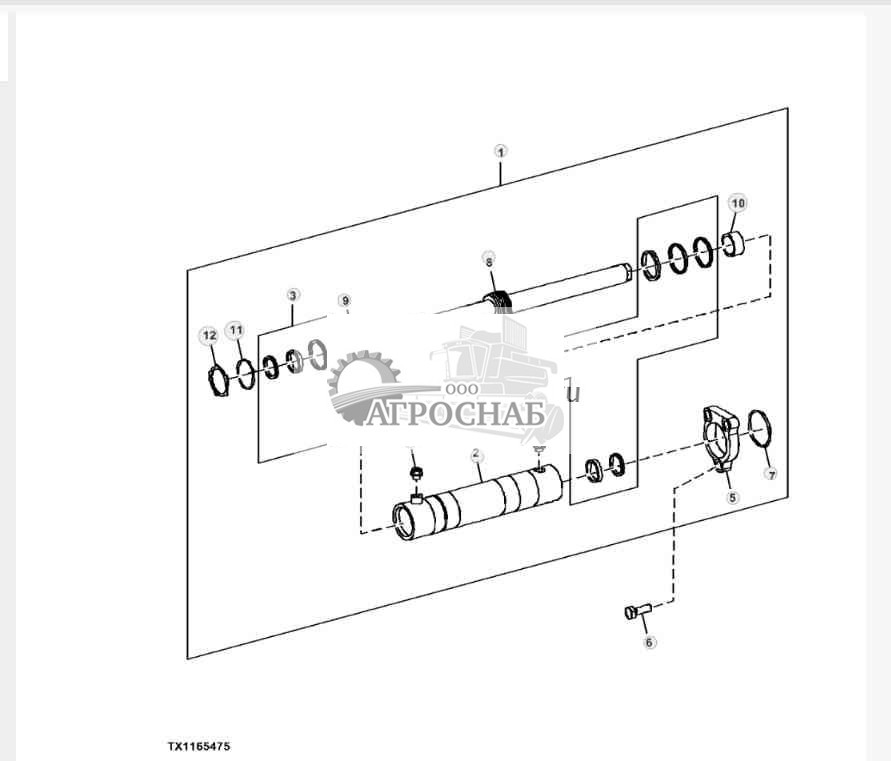

Цилиндр рулевого управления и ремонтный комплект с MFWD - ST17133

1 - Гидравлический цилиндр AT326542
2 - Гильза гидравл. цилиндра ....... Примечание:ORDER AT326542
3 - Комплект гидроцилиндров T218502
4 - Заглушка T229277
5 - Фланец T229280
6 - Винт с головкой T229282 Количество:2
7 - Пружинное кольцо T229278
8 - Шток гидравлич. цилиндра ....... Примечание:ORDER AT326542
9 - Заглушка T229276
10 - Втулка T229281
11 - Пружинное кольцо T229275
12 - Пружинное кольцо T229279

Наверх
