Содержимое: Каталог Запчастей John Deere :1450CWSWTS and 1550CWSWTS Combines (Maintenance Parts Catalog) European Edition - PC9643 110 Корпус питателя
FEEDER CONVEYOR DRUM (S 300) - ST549912 ( ПИТАТЕЛЬ КОНВЕЙЕР БАРАБАН (Ы ) - )
FEEDER CONVEYOR DRUM (S600) - ST549913 ( ПИТАТЕЛЬ КОНВЕЙЕР БАРАБАНА () - )
FEEDER CONVEYOR CHAIN - ST549914 ( ПИТАТЕЛЬ ТРАНСПОРТЕР ЦЕПНОЙ )
FEEDER CONVEYOR CHAIN (S 600) - ST549915 ( ПИТАТЕЛЬ ТРАНСПОРТЕР ЦЕПНОЙ (С ) - )
FEEDER CONVEYOR CHAIN (S 300) - ST549916 ( ПИТАТЕЛЬ ТРАНСПОРТЕР ЦЕПНОЙ (С ) - )
FEEDER CONVEYOR CHAIN (S 300) - ST549917 ( ПИТАТЕЛЬ ТРАНСПОРТЕР ЦЕПНОЙ (С ) - )

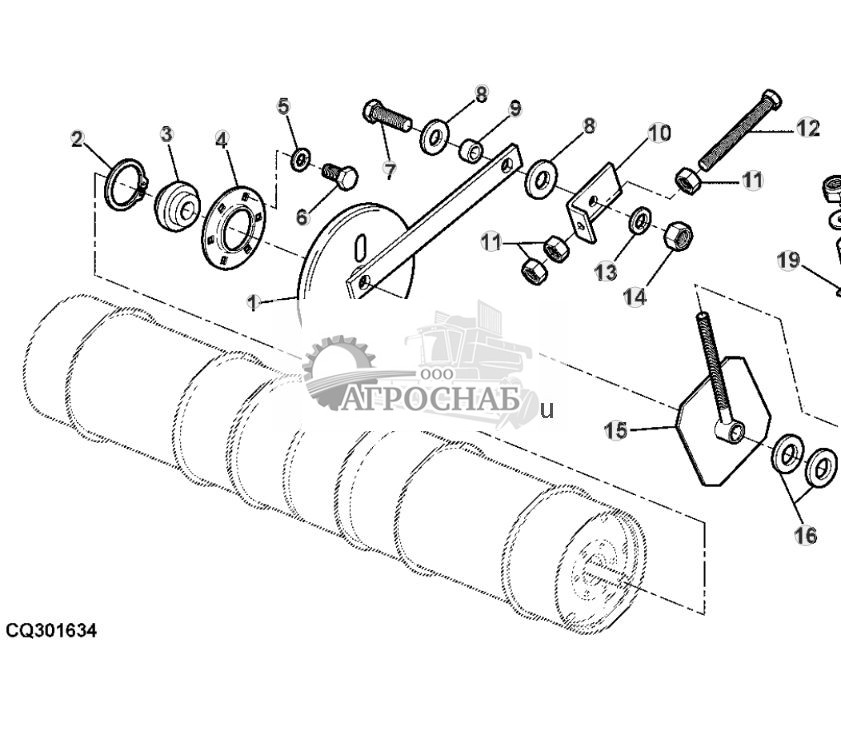

FEEDER CONVEYOR DRUM (S 300) - ST549912 ( ПИТАТЕЛЬ КОНВЕЙЕР БАРАБАН (Ы ) - )
![FEEDER CONVEYOR DRUM (S 300) - ST549912 30.jpg]()
1 - Фланец DQ72591 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Пружинное кольцо 40M1833 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:35 X 1.5 MM
3 - Шариковый подшипник JD39104 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Формован. фланцевый корпус Z37382 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
6 - Винт с головкой 19M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
7 - Винт с головкой Z30519 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Шайба 24M7242 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:21.400 X 42 X 5 mm
9 - Распорная втулка Z24862 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Уголок CQ40666 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
12 - Винт с головкой 19M7485 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 110
13 - Стопорная шайба 12M7069 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:16 mm
14 - Гайка 14M7142 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
15 - Регулятор DQ27612 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:R
15 - Регулятор DQ27613 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Левый
16 - Шайба Z24651 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Пружина Z34419 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Шайба 24M7049 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:17.500 X 30 X 3 mm
19 - Пластина Z10683 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Втулка P49545 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Шайба L18889 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Стопорная гайка 14M7170 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
Наверх

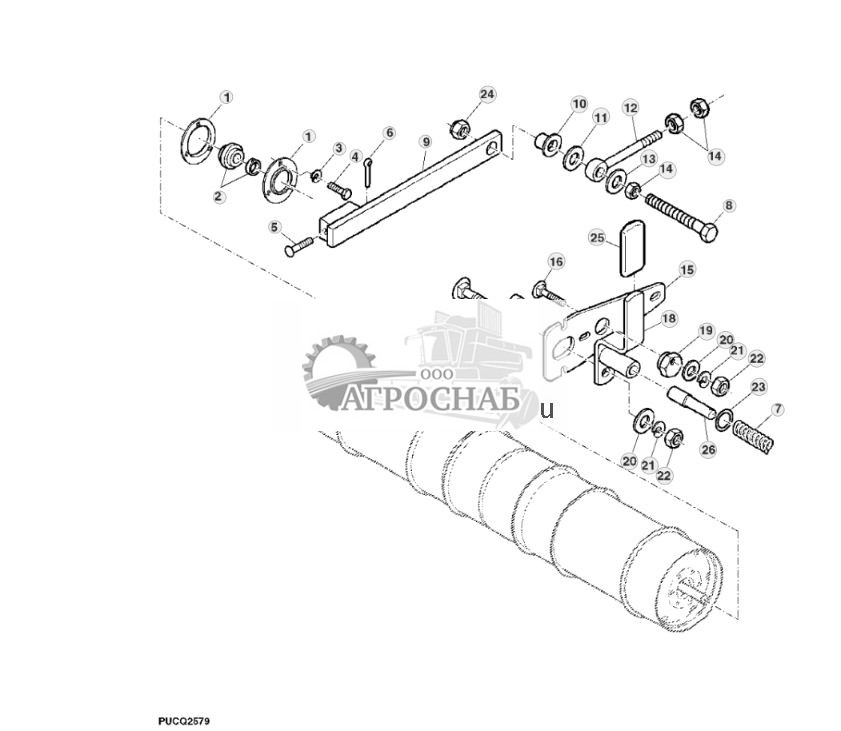

FEEDER CONVEYOR DRUM (S600) - ST549913 ( ПИТАТЕЛЬ КОНВЕЙЕР БАРАБАНА () - )
![FEEDER CONVEYOR DRUM (S600) - ST549913 31.jpg]()
1 - Фланец DQ15126 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Шариковый подшипник 13P1004 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
4 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
5 - Крепление со штифтом 45M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 X 60 mm
6 - Шплинт 11M7059 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3.200 X 20 mm
7 - Пружина сжатия H2094B Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Винт с головкой CQ41611 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Рукоять DQ38818 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(WITH LATERAL TILT)
9 - Рукоять DQ43679 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LATERAL TILT)
10 - Втулка H131087 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Шайба 24M7241 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:17 X 34 X 4 mm, (SUB FOR CQ39402)
12 - Рым-болт H131088 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR CQ39467)
13 - Шайба 24M7049 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:17.500 X 30 X 3 mm
14 - Гайка 14M7142 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
15 - Пластина CQ39911 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Болт 03M7141 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 55
17 - Битер CQ39909 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Рычаг DQ47064 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Эксцентрик H97322 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
21 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
22 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
23 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
24 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
25 - Захват W25634 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
26 - Штифт CQ40348 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
27 - Кольцо R80436 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Стопорная гайка 14M7170 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
Наверх

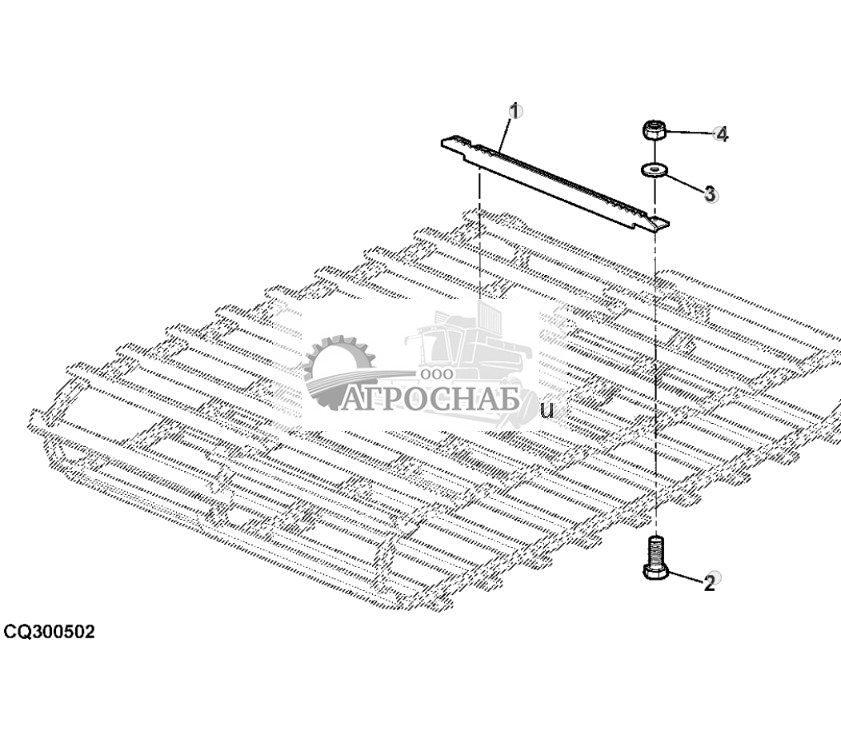

FEEDER CONVEYOR CHAIN - ST549914 ( ПИТАТЕЛЬ ТРАНСПОРТЕР ЦЕПНОЙ )
![FEEDER CONVEYOR CHAIN - ST549914 32.jpg]()
1 - Настил Z33621 Поддерживаемые модели1450AL, 1450CW
2 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW Примечание:M8
3 - Шайба 24M7024 Поддерживаемые модели1450AL, 1450CW Примечание:9 X 28 X 3 mm
4 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW Примечание:M8 X 20
Наверх

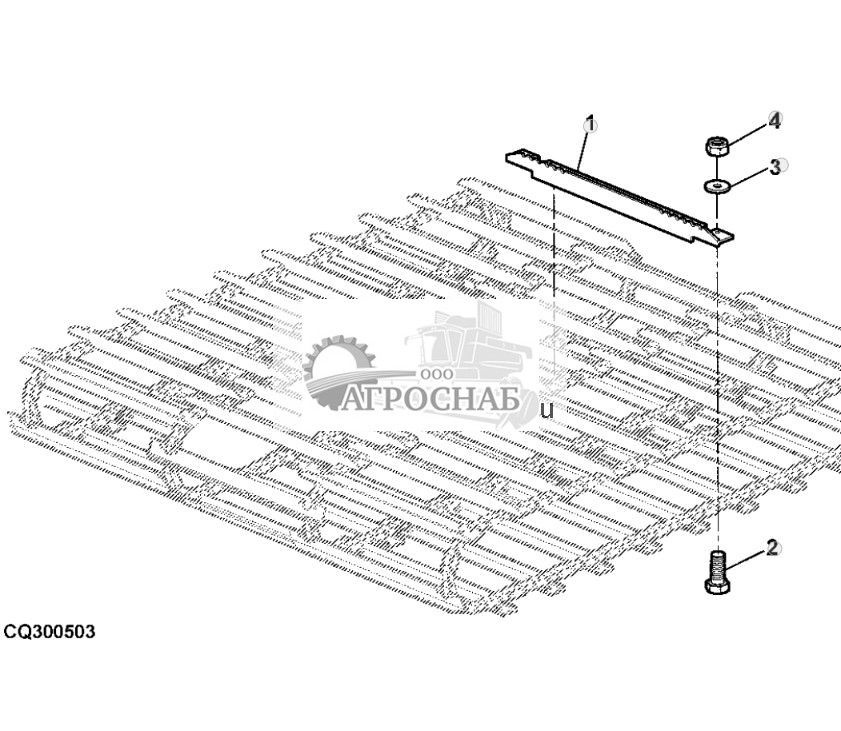

FEEDER CONVEYOR CHAIN (S 600) - ST549915 ( ПИТАТЕЛЬ ТРАНСПОРТЕР ЦЕПНОЙ (С ) - )
![FEEDER CONVEYOR CHAIN (S 600) - ST549915 33.jpg]()
1 - Поперечная перекладина CQ38620 Поддерживаемые модели1550CW
2 - Стопорная гайка 14M7166 Поддерживаемые модели1550CW Примечание:M8
3 - Шайба 24M7024 Поддерживаемые модели1550CW Примечание:9 X 28 X 3 mm
4 - Винт с головкой 19M7139 Поддерживаемые модели1550CW Примечание:M8 X 20
Наверх

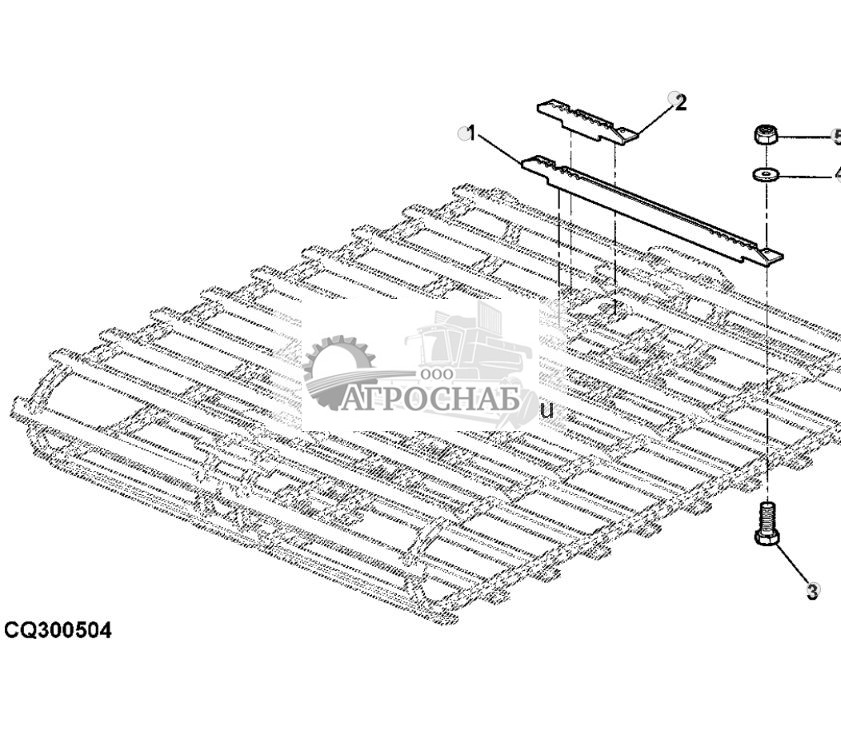

FEEDER CONVEYOR CHAIN (S 300) - ST549916 ( ПИТАТЕЛЬ ТРАНСПОРТЕР ЦЕПНОЙ (С ) - )
![FEEDER CONVEYOR CHAIN (S 300) - ST549916 34.jpg]()
1 - Настил Z37346 Поддерживаемые модели1550CW Serial No.______-043028
2 - Поперечная перекладина CQ34470 Поддерживаемые модели1550CW Serial No.______-043028
3 - Стопорная гайка 14M7166 Поддерживаемые модели1550CW Serial No.______-043028 Примечание:M8
4 - Шайба 24M7024 Поддерживаемые модели1550CW Serial No.______-043028 Примечание:9 X 28 X 3 mm
5 - Винт с головкой 19M7139 Поддерживаемые модели1550CW Serial No.______-043028 Примечание:M8 X 20
Наверх
FEEDER CONVEYOR CHAIN (S 300) - ST549917 ( ПИТАТЕЛЬ ТРАНСПОРТЕР ЦЕПНОЙ (С ) - )
![FEEDER CONVEYOR CHAIN (S 300) - ST549917 35.jpg]()
1 - Поперечная перекладина CQ38620 Поддерживаемые модели1550CW Serial No.043029-______
2 - Стопорная гайка 14M7166 Поддерживаемые модели1550CW Serial No.043029-______ Примечание:M8
3 - Шайба 24M7024 Поддерживаемые модели1550CW Serial No.043029-______ Примечание:9 X 28 X 3 mm
4 - Винт с головкой 19M7139 Поддерживаемые модели1550CW Serial No.043029-______ Примечание:M8 X 20
