Содержимое: Каталог Запчастей John Deere :1450CWSWTS and 1550CWSWTS Combines (Maintenance Parts Catalog) European Edition - PC9643 103 CUTTING PLATAFORM 600 SERIES

REEL ECCENTRIC SPIDER - ST549895 ( БАРАБАНА ЭКСЦЕНТРИКА - ПАУК )

REEL - ST549896 ( Вьюрок - )

CUTTERBAR HEAD SECTION (FORGED) - ST549897 ( РУКОВОДИТЕЛЬ СЕКЦИИ ЖАТКИ (КОВАНЫЕ) - )

CUTTERBAR HEAD SECTION (FABRICATED) - ST549898 ( РУКОВОДИТЕЛЬ СЕКЦИИ ЖАТКИ (ПРОИЗВОДСТВО) - )

CUTTERBAR MIDDLE AND END SECTIONS (FABRICATED) - ST549899 ( ЖАТКИ СРЕДНЕГО И КОНЦЕВЫХ СЕЧЕНИЙ (ПРОИЗВОДСТВО) - )

CUTTERBAR MIDDLE AND END SECTIONS (FORGED) - ST549900 ( ЖАТКИ В СЕРЕДИНЕ И В КОНЦЕ РАЗДЕЛОВ (КОВАНЫЕ) - )

CROP LIFTER OPTION (FABRICATED) - ST549901 ( ВАРИАНТ СТЕКЛОПОДЪЕМНИК КУЛЬТУР (ПРОИЗВОДСТВО) - )

GUARDS AND WEAR PLATES (FABRICATED) - ST549902 ( ОХРАННИКИ И ИЗНОСОСТОЙКИЕ ПЛИТЫ (ПРОИЗВОДСТВО) - )

CUTTERBAR KNIFE GUARDS (FORGED) - ST549903 ( ЖАТВЕННЫЙ НОЖ ГВАРДЕЙСКИЙ (КОВАНЫЕ) - )

DRIVE BELTS, CHAIN - ST549904 ( ПРИВОДНЫЕ РЕМНИ, ЦЕПИ )

FULL FINGER AUGER BEARINGS AND SHAFTS - ST549905 ( ПОЛНОЕ ПОДШИПНИКИ ПАЛЬЦЕВ ШНЕКА И ВАЛОВ - )

CUTTERBAR DRIVE - ST549907 ( ПРИВОД ЖАТКИ - )

BEARINGS AND CHAIN TENSIONER FOR AUGER DRIVE - ST549908 ( ПОДШИПНИКИ И НАТЯЖИТЕЛЬ ЦЕПИ ПРИВОДА ШНЕКА - )

FITTINGS - ST549909 ( Арматуры - )

FITTINGS - ST549910 ( Арматуры - )

MULTICOUPLER AND STORAGE BRACKET - ST549911 ( MULTICOUPLER И КРОНШТЕЙН ДЛЯ ХРАНЕНИЯ - )

REEL ECCENTRIC SPIDER - ST549895 ( БАРАБАНА ЭКСЦЕНТРИКА - ПАУК )

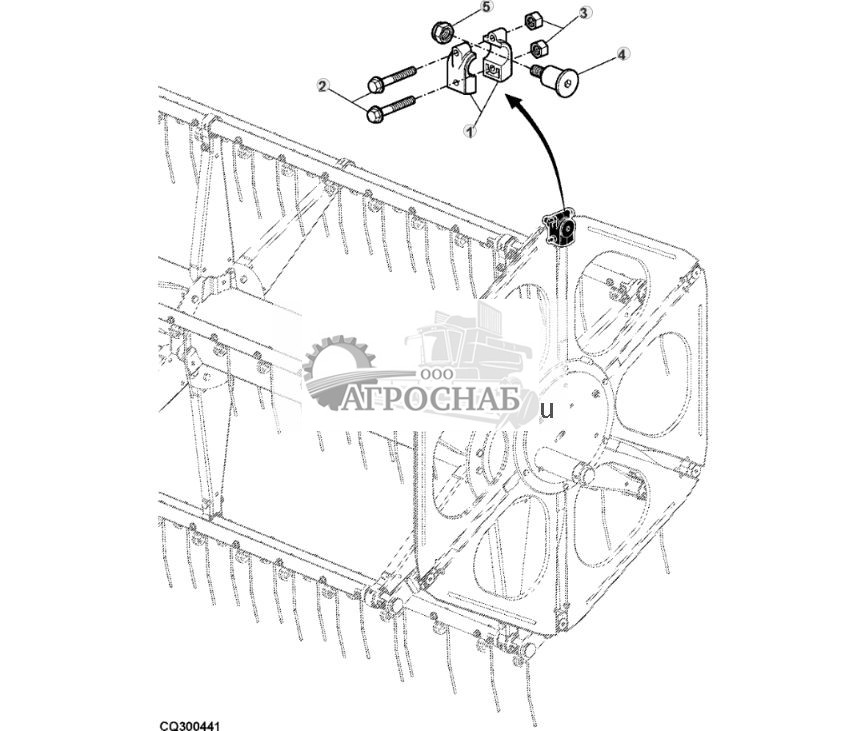

REEL ECCENTRIC SPIDER - ST549895 14.jpg

1 - Разъемный хомут H175603 2 Поддерживаемые модели616R
2 - Винт 19M8321 2 Поддерживаемые модели616R Примечание:M6 X 45
3 - Стопорная гайка H168961 2 Поддерживаемые модели616R
4 - Винт H175609 Количество:6 Поддерживаемые модели616R
5 - Стопорная гайка A31867 Количество:6 Поддерживаемые модели616R

REEL - ST549896 ( Вьюрок - )

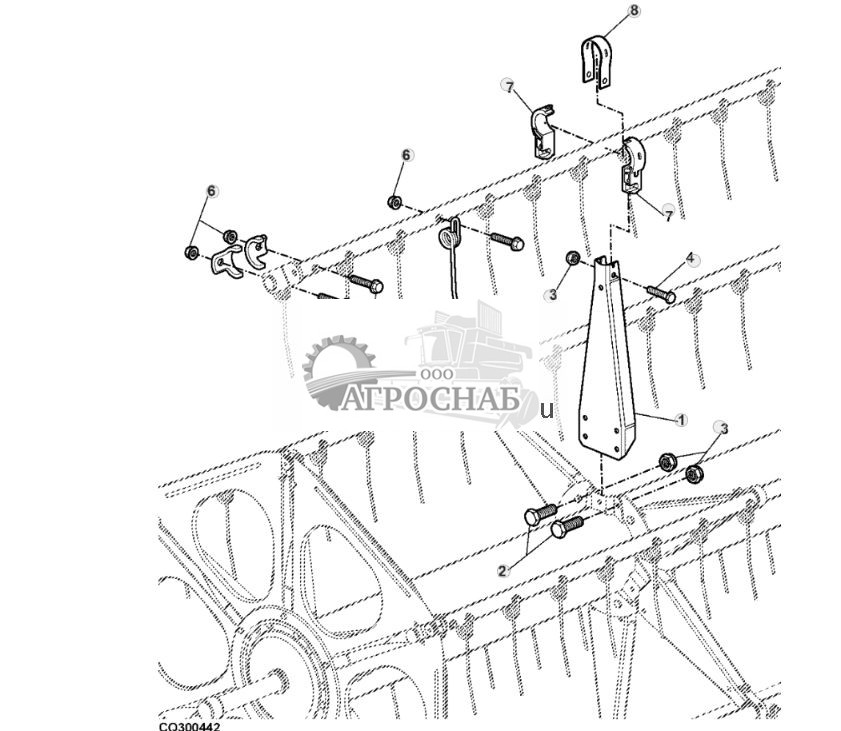

REEL - ST549896 15.jpg

1 - Рукоять H177610 Количество:30 Поддерживаемые модели616R
2 - Винт с головкой 19M7168 Количество:60 Поддерживаемые модели616R Примечание:M10 X 30
3 - Стопорная гайка A51212 Количество:90 Поддерживаемые модели616R
4 - Винт с головкой 19M7658 Количество:30 Поддерживаемые модели616R Примечание:M10 X 50
5 - Винт 19M8318 83 Поддерживаемые модели616R Примечание:M8 X 45
6 - Стопорная гайка H137328 83 Поддерживаемые модели616R
7 - Карман H175727 Количество:60 Поддерживаемые модели616R
8 - Хомут H175436 Количество:30 Поддерживаемые модели616R

CUTTERBAR HEAD SECTION (FORGED) - ST549897 ( РУКОВОДИТЕЛЬ СЕКЦИИ ЖАТКИ (КОВАНЫЕ) - )

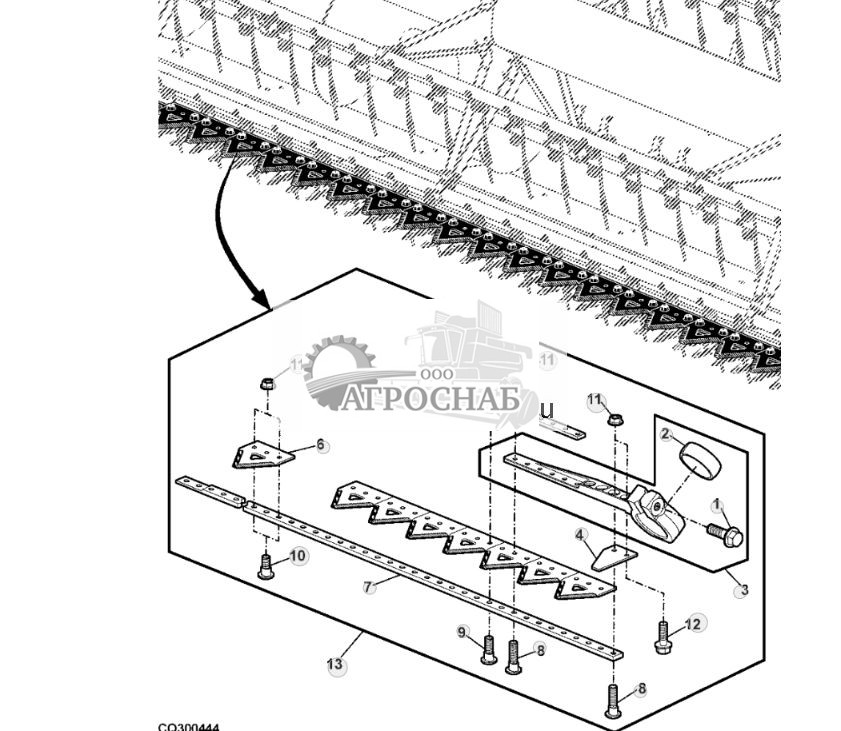

CUTTERBAR HEAD SECTION (FORGED) - ST549897 16.jpg

1 - Болт 19M7791 Поддерживаемые модели616R Примечание:M12 X 40
2 - Гильза H157812 Поддерживаемые модели616R
3 - Головка ножа AH201730 Поддерживаемые модели616R
4 - Секция H202522 Поддерживаемые модели616R
5 - Хомут H156240 Поддерживаемые модели616R
6 - Секция H201602 Поддерживаемые модели616R
7 - Задняя сторона ножа H162148 Поддерживаемые модели616R
8 - Винт H158343 Количество:9 Поддерживаемые модели616R
9 - Винт H158342 1 Поддерживаемые модели616R
10 - Винт H158341 Поддерживаемые модели616R
11 - Фланцевая гайка 14M7303 Поддерживаемые модели616R Примечание:M6
12 - Винт 19M7862 Поддерживаемые модели616R Примечание:M6 X 20
13 - Режущий аппарат AH202032 Поддерживаемые модели616R

CUTTERBAR HEAD SECTION (FABRICATED) - ST549898 ( РУКОВОДИТЕЛЬ СЕКЦИИ ЖАТКИ (ПРОИЗВОДСТВО) - )

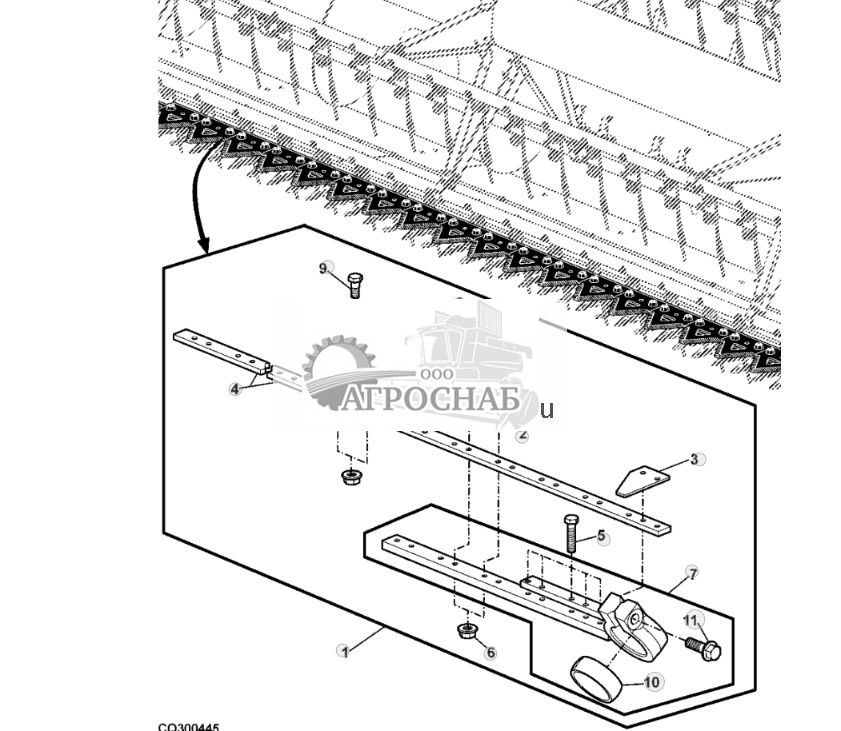

CUTTERBAR HEAD SECTION (FABRICATED) - ST549898 17.jpg

1 - Нож AH168890 Поддерживаемые модели616R Примечание:INCL KEY 4
2 - Секция Z93077 Количество:27 Поддерживаемые модели616R
3 - Секция H202522 Поддерживаемые модели616R
4 - Задняя сторона ножа H174778 Поддерживаемые модели616R
5 - Винт с головкой 19M7580 Количество:5 Поддерживаемые модели616R Примечание:M6 X 28
6 - Фланцевая гайка 14M7303 Количество:44 Поддерживаемые модели616R Примечание:M6
7 - Головка ножа AH168634 Поддерживаемые модели616R
8 - Винт с головкой 19M8625 Количество:6 Поддерживаемые модели616R Примечание:M6 X 18
9 - Винт H207542 Количество:44 Поддерживаемые модели616R
10 - Гильза H157812 Поддерживаемые модели616R
11 - Болт 19M7791 Поддерживаемые модели616R Примечание:M12 X 40

CUTTERBAR MIDDLE AND END SECTIONS (FABRICATED) - ST549899 ( ЖАТКИ СРЕДНЕГО И КОНЦЕВЫХ СЕЧЕНИЙ (ПРОИЗВОДСТВО) - )

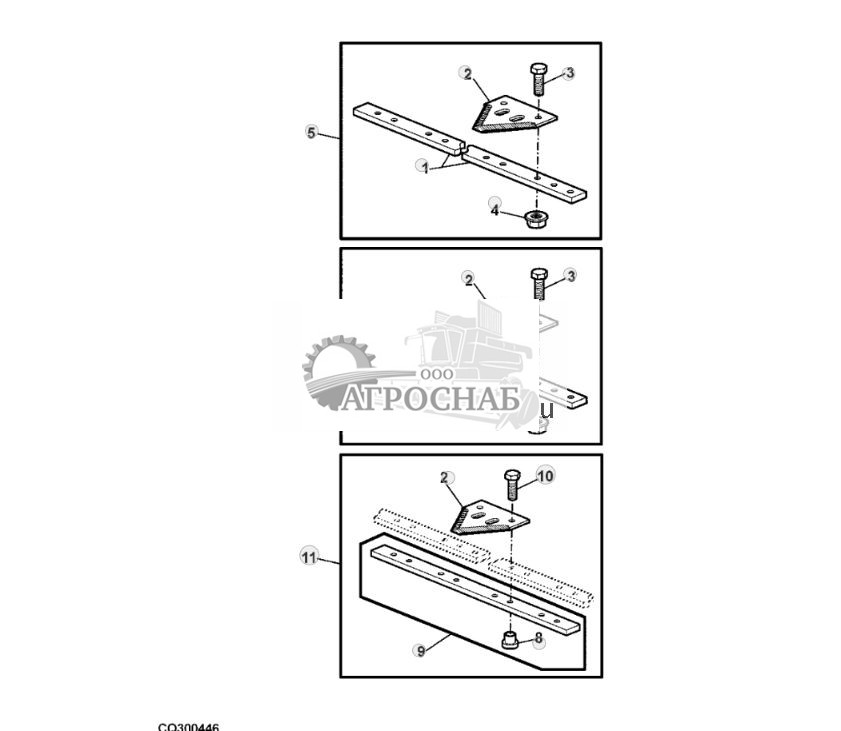

CUTTERBAR MIDDLE AND END SECTIONS (FABRICATED) - ST549899 18.jpg

1 - Задняя сторона ножа H175036 Поддерживаемые модели616R
2 - Секция Z93077 Количество: 10 Поддерживаемые модели616R
3 - Винт H207542 Количество:20 Поддерживаемые модели616R
4 - Фланцевая гайка 14M7303 Количество:20 Поддерживаемые модели616R Примечание:M6
5 - Нож AH168892 Поддерживаемые модели616R Примечание:(INCLUDES H175036, (29) Z93077, (56) H207542 AND (56) 14M7030)
6 - Задняя сторона ножа H175038 Поддерживаемые модели616R
7 - Нож AH168896 Поддерживаемые модели616R Примечание:(INCLUDES H175038, (10) Z93077, (20) H207542 AND (20) 14M7303)
8 - Гайка H150058 Количество:8 Поддерживаемые модели616R
9 - Хомут AH143576 Поддерживаемые модели616R
10 - Винт с головкой 19M8625 Поддерживаемые модели616R Примечание:M6 X 18
11 - Нож AH168906 Поддерживаемые модели616R Примечание:(INCLUDES AH143576, (3) Z93077 AND (8) 19M8625)

CUTTERBAR MIDDLE AND END SECTIONS (FORGED) - ST549900 ( ЖАТКИ В СЕРЕДИНЕ И В КОНЦЕ РАЗДЕЛОВ (КОВАНЫЕ) - )

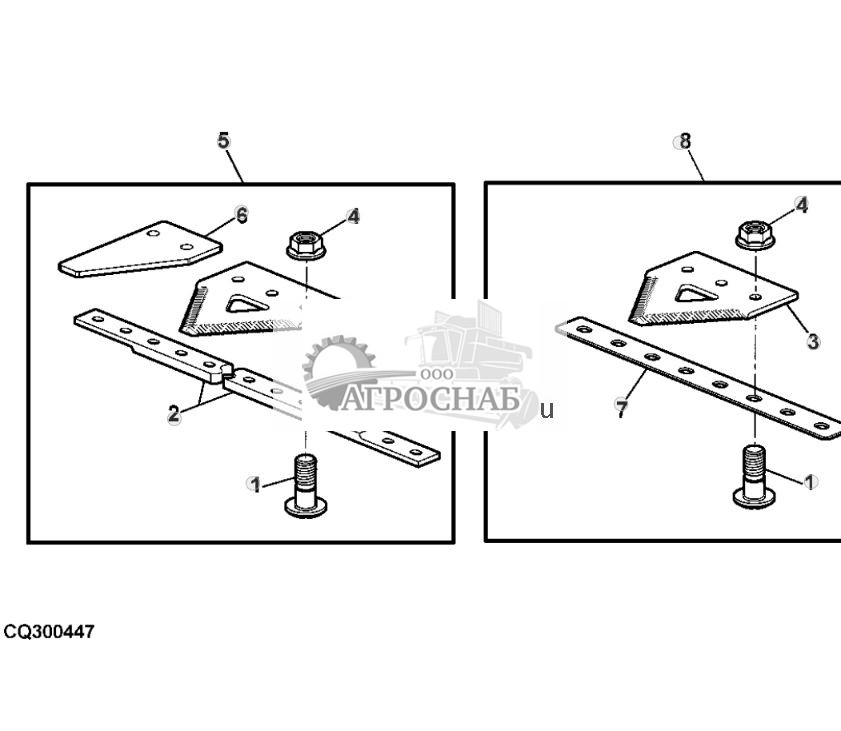

CUTTERBAR MIDDLE AND END SECTIONS (FORGED) - ST549900 19.jpg

1 - Винт H158341 Количество:20 Поддерживаемые модели616R
2 - Задняя сторона ножа H162149 Поддерживаемые модели616R
3 - Секция H201602 Количество: 10 Поддерживаемые модели616R
4 - Фланцевая гайка 14M7303 Количество:20 Поддерживаемые модели616R Примечание:M6
5 - Нож DQ65792 Поддерживаемые модели616R Примечание:(INCLUDES H162149, H202522, (66) H158341, (33) H201602 AND (66) 14M7303)
6 - Секция H202522 Поддерживаемые модели616R
7 - Хомут H161809 Поддерживаемые модели616R
8 - Комплект AH202040 Поддерживаемые модели616R Примечание:(INCLUDES H161809, (9) H158341, (3) H201602 AND (9) 14M7303)

CROP LIFTER OPTION (FABRICATED) - ST549901 ( ВАРИАНТ СТЕКЛОПОДЪЕМНИК КУЛЬТУР (ПРОИЗВОДСТВО) - )

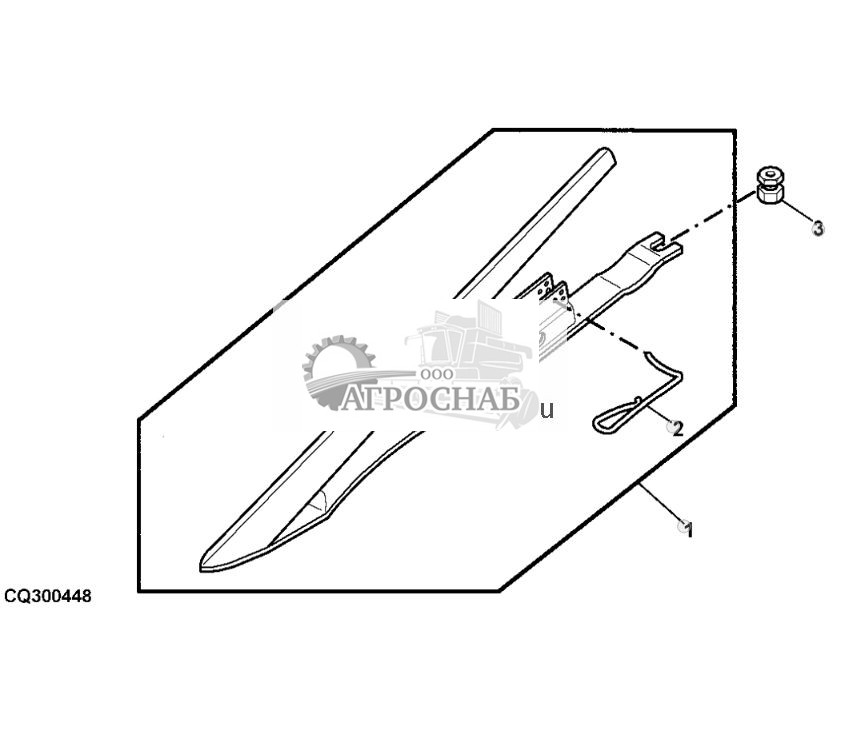

CROP LIFTER OPTION (FABRICATED) - ST549901 20.jpg

1 - Стеблеподъемник AZ59818 Поддерживаемые модели616R
2 - Проволока Z41246 Поддерживаемые модели616R
3 - Гайка H170722 Поддерживаемые модели616R

GUARDS AND WEAR PLATES (FABRICATED) - ST549902 ( ОХРАННИКИ И ИЗНОСОСТОЙКИЕ ПЛИТЫ (ПРОИЗВОДСТВО) - )

GUARDS AND WEAR PLATES (FABRICATED) - ST549902 21.jpg

1 - Износостойкая накладка H175045 5 Поддерживаемые модели616R
2 - Износостойкая накладка H175660 Поддерживаемые модели616R
3 - Винт с головкой 19M7167 Количество:2 Поддерживаемые модели616R Примечание:M10 X 25
4 - Ограждение ножа AH168910 Поддерживаемые модели616R
5 - Винт с головкой 19M7169 Количество:48 Поддерживаемые модели616R Примечание:M10 X 35
5 - Винт с головкой 19M7382 5 Поддерживаемые модели616R Примечание:M10 X 40
6 - Ограждение ножа AH143574 Поддерживаемые модели616R
7 - Палец Z11785 Количество:30 Поддерживаемые модели616R
8 - Фланцевая гайка 14M7296 Количество:50 Поддерживаемые модели616R Примечание:M10
8 - Гайка Z47492 5 Поддерживаемые модели616R
9 - Ограждение Z47925 Поддерживаемые модели616R
10 - Пружина Z25462 Поддерживаемые модели616R
11 - Карман Z32078 Поддерживаемые модели616R
12 - Распорная втулка H204371 Поддерживаемые модели616R
13 - Винт 19M7576 Поддерживаемые модели616R Примечание:M10 X 30
14 - Ограждение H204289 Поддерживаемые модели616R

CUTTERBAR KNIFE GUARDS (FORGED) - ST549903 ( ЖАТВЕННЫЙ НОЖ ГВАРДЕЙСКИЙ (КОВАНЫЕ) - )

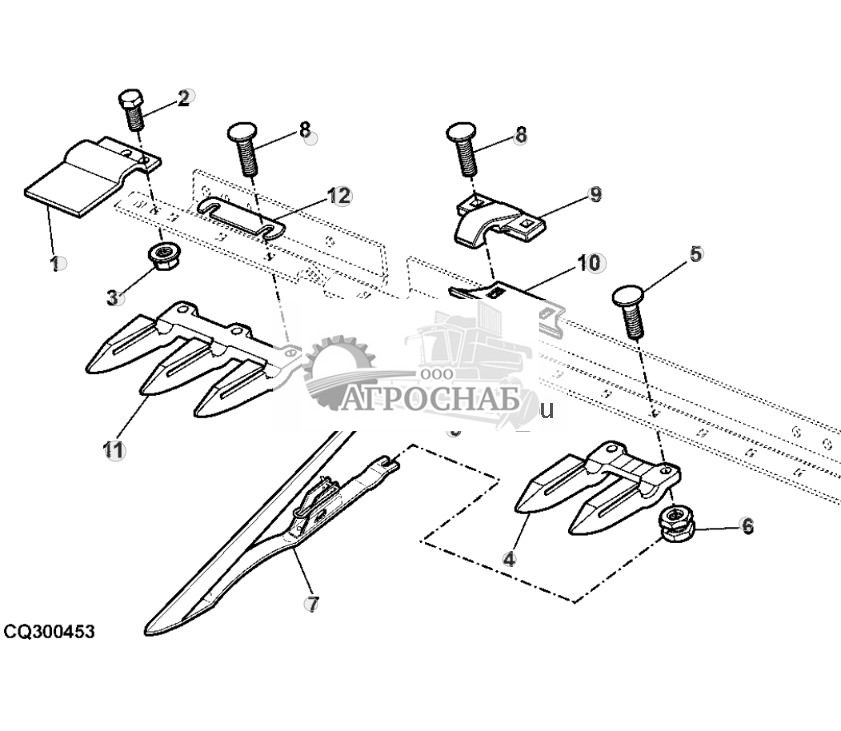

CUTTERBAR KNIFE GUARDS (FORGED) - ST549903 22.jpg

1 - Ограждение H204289 Поддерживаемые модели616R
2 - Винт 19M7576 Количество:2 Поддерживаемые модели616R Примечание:M10 X 30
3 - Фланцевая гайка 14M7296 Поддерживаемые модели616R Примечание:M10
4 - Ограждение ножа H153719 Количество:30 Поддерживаемые модели616R
5 - Болт 03M7191 Количество:20 Поддерживаемые модели616R Примечание:M10 X 25
5 - Болт 03M7194 Количество:28 Поддерживаемые модели616R Примечание:M10 X 40
6 - Гайка Z47492 5 Поддерживаемые модели616R
7 - Стеблеподъемник AZ59491 Поддерживаемые модели616R
8 - Болт 03M7193 5 Поддерживаемые модели616R Примечание:M10 X 35
8 - Болт 03M7194 Поддерживаемые модели616R Примечание:M10 X 40
9 - Прижимающий зажим H127801 4 Поддерживаемые модели616R
9 - Зажимная скоба H129024 Поддерживаемые модели616R Примечание:Левый
10 - Пластина CQ57436 5 Поддерживаемые модели616R
11 - Ограждение ножа H171032 Поддерживаемые модели616R
12 - Направляющая Z25258 Поддерживаемые модели616R

DRIVE BELTS, CHAIN - ST549904 ( ПРИВОДНЫЕ РЕМНИ, ЦЕПИ )

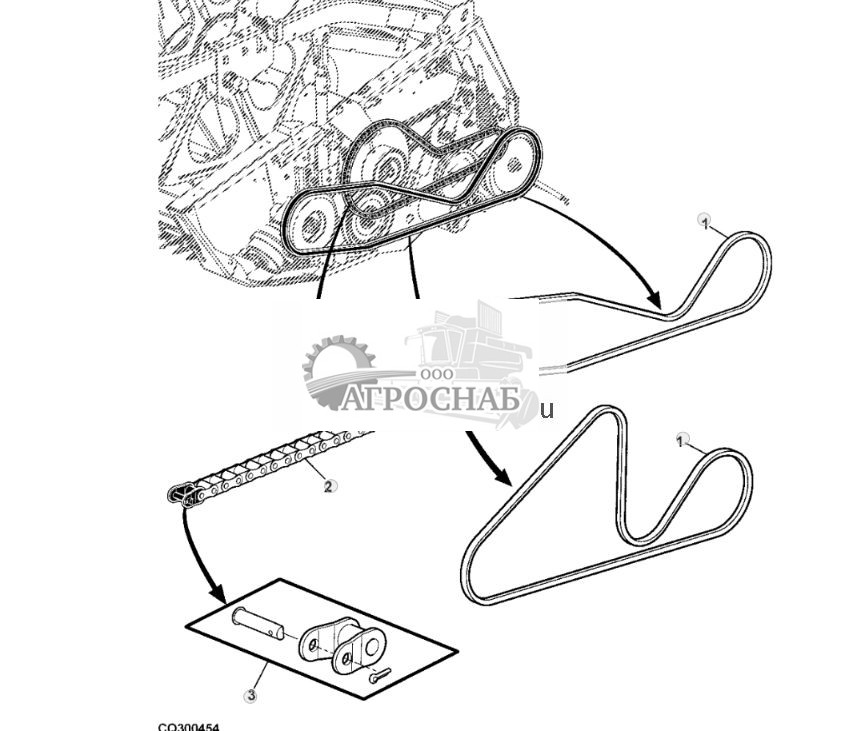

DRIVE BELTS, CHAIN - ST549904 23.jpg

1 - Клиновой ремень CQ64160 Поддерживаемые модели616R Примечание:LGTH 2600MM
2 - Цепь катка DQ65283 Поддерживаемые модели616R
3 - Звено цепи BP13030 Поддерживаемые модели616R

FULL FINGER AUGER BEARINGS AND SHAFTS - ST549905 ( ПОЛНОЕ ПОДШИПНИКИ ПАЛЬЦЕВ ШНЕКА И ВАЛОВ - )

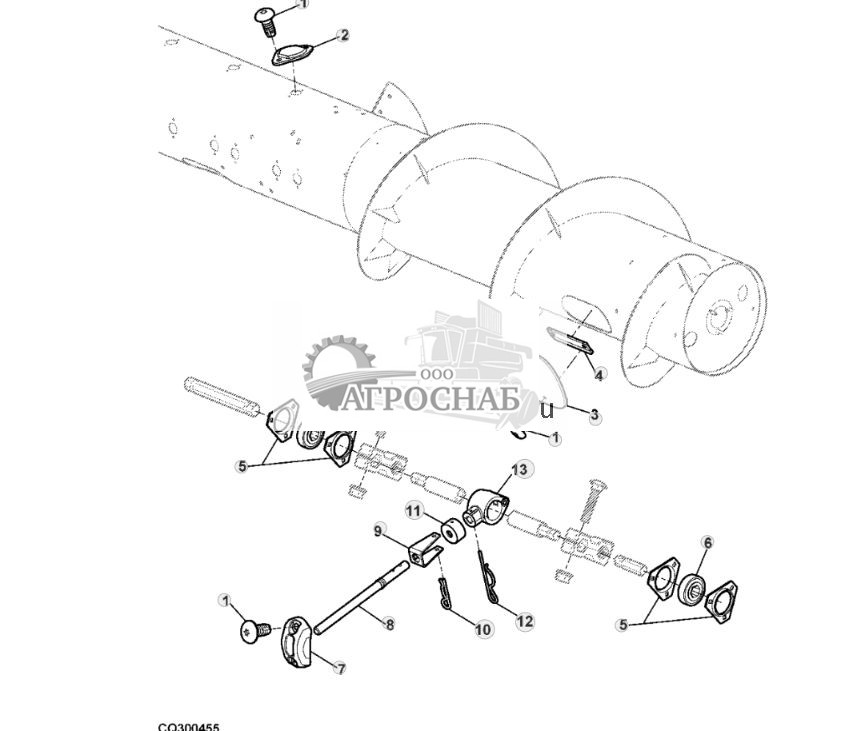

FULL FINGER AUGER BEARINGS AND SHAFTS - ST549905 24.jpg

1 - Винт H201027 Поддерживаемые модели616R
2 - Крышка H87193 Поддерживаемые модели616R
3 - Крышка H203897 Поддерживаемые модели616R
4 - Пластина H203898 Поддерживаемые модели616R
5 - Формован. фланцевый корпус H161529 Количество: 10 Поддерживаемые модели616R
6 - Шариковый подшипник AN102010 Количество:5 Поддерживаемые модели616R
7 - Кепка (шапка) H168206 Поддерживаемые модели616R
8 - Палец H169914 Поддерживаемые модели616R
9 - Стопор H172459 Поддерживаемые модели616R
10 - Пружинный стопорный штифт 28316 Поддерживаемые модели616R
11 - Стопор H169912 Поддерживаемые модели616R
12 - Штифт H169913 Поддерживаемые модели616R
13 - Подшипник AH171602 Поддерживаемые модели616R

CUTTERBAR DRIVE - ST549907 ( ПРИВОД ЖАТКИ - )

CUTTERBAR DRIVE - ST549907 25.jpg

1 - Винт 19M7788 Количество:3 Поддерживаемые модели616R Примечание:M12 X 25
2 - Фланцевая гайка 14M7299 Поддерживаемые модели616R Примечание:M12
3 - Штифт AH210916 Поддерживаемые модели616R
4 - Сальник AA5607R Количество:2 Поддерживаемые модели616R
5 - Втулка H171061 Количество:2 Поддерживаемые модели616R
6 - Пружинное кольцо P46402 Количество:2 Поддерживаемые модели616R
7 - Ось поворота H129208 Поддерживаемые модели616R
8 - Указатель H171659 Поддерживаемые модели616R
9 - Втулка 28H1605 Поддерживаемые модели616R Примечание:0.742" X 1.050" X 6"
10 - Пружина H94510 Поддерживаемые модели616R
11 - Шайба 24H1373 Поддерживаемые модели616R Примечание:21/32" X 1-9/16" X 0.180"
12 - Гайка 14M7276 Количество:2 Поддерживаемые модели616R Примечание:M16

BEARINGS AND CHAIN TENSIONER FOR AUGER DRIVE - ST549908 ( ПОДШИПНИКИ И НАТЯЖИТЕЛЬ ЦЕПИ ПРИВОДА ШНЕКА - )

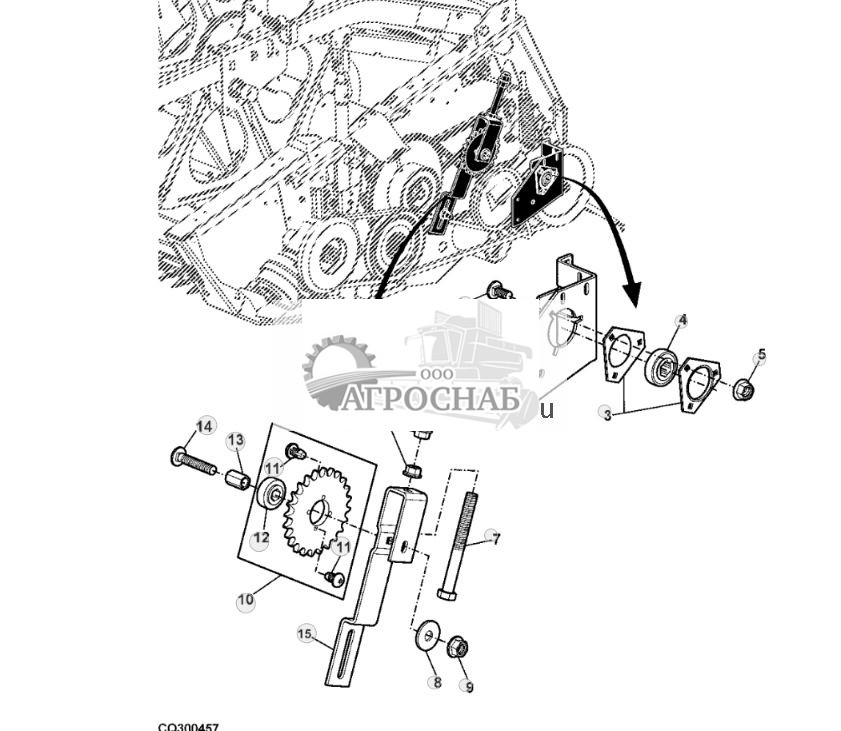

BEARINGS AND CHAIN TENSIONER FOR AUGER DRIVE - ST549908 26.jpg

1 - Болт 03M7191 Поддерживаемые модели616R Примечание:M10 X 25
2 - Кронштейн H216306 Поддерживаемые модели616R
3 - Формован. фланцевый корпус H161529 Количество:2 Поддерживаемые модели616R
4 - Шариковый подшипник AN102010 Поддерживаемые модели616R
5 - Фланцевая гайка 14M7296 Поддерживаемые модели616R Примечание:M10
6 - Фланцевая гайка 14M7291 Количество:4 Поддерживаемые модели616R Примечание:M16
7 - Винт с головкой 19M7596 Поддерживаемые модели616R Примечание:M16 X 160
8 - Шайба 24M7180 Количество:3 Поддерживаемые модели616R Примечание:13 X 37 X 3 mm
9 - Фланцевая гайка 14M7299 Поддерживаемые модели616R Примечание:M12
10 - Цепная звездочка AH206131 Поддерживаемые модели616R Примечание:INKL KEYS 18, 19 (SUB FOR AH106606)
11 - Винт H86918 Количество:4 Поддерживаемые модели616R
12 - Шариковый подшипник JD7126 Поддерживаемые модели616R
13 - Втулка H147370 Поддерживаемые модели616R
14 - Болт 03M7226 Поддерживаемые модели616R Примечание:M12 X 70
15 - Кронштейн H178812 Поддерживаемые модели616R

FITTINGS - ST549909 ( Арматуры - )

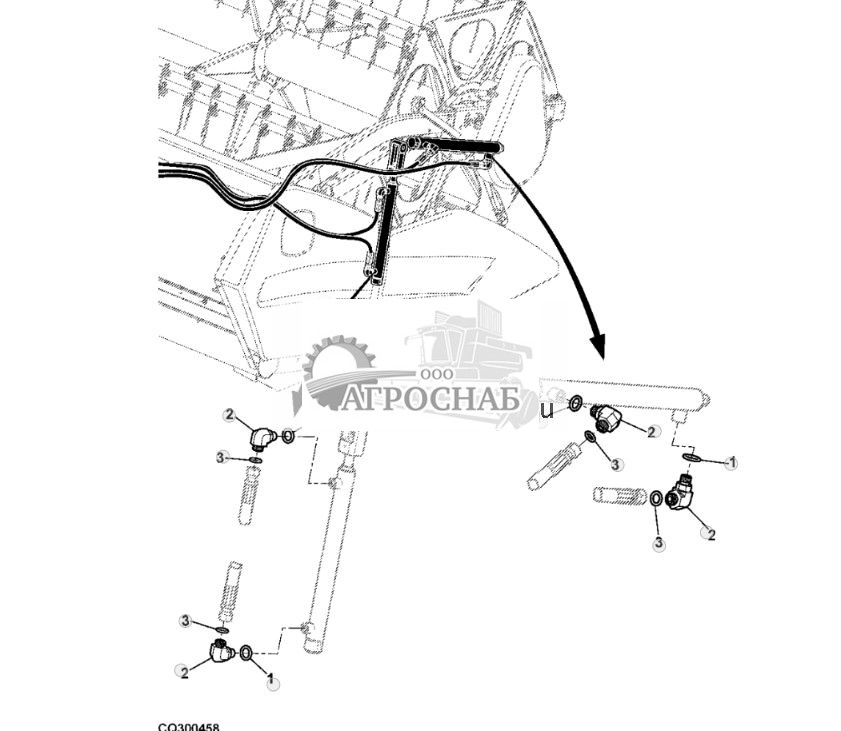

FITTINGS - ST549909 27.jpg

1 - Уплотнительное кольцо R26448 Количество:7 Поддерживаемые модели616R
2 - Коленчатый патрубок 61H1004 Количество:7 Поддерживаемые модели616R Примечание:INCL KEYS 2, 5
3 - Уплотнительное кольцо T77613 Количество:7 Поддерживаемые модели616R

FITTINGS - ST549910 ( Арматуры - )

FITTINGS - ST549910 28.jpg

1 - Уплотнительное кольцо T77932 Поддерживаемые модели616R
2 - Уплотнительное кольцо T77857 Поддерживаемые модели616R
3 - Фитинг переходника 61H1162 Поддерживаемые модели616R Примечание:INCL KEYS 4, 5
4 - Фитинг переходника 61H1174 Поддерживаемые модели616R Примечание:INCL KEYS 4, 6
5 - Уплотнительное кольцо R26906 Количество:2 Поддерживаемые модели616R Посмотреть аналогичные детали
6 - Винт 19M7803 Поддерживаемые модели616R Примечание:M8 X 70
7 - Пластина H112567 Количество:4 Поддерживаемые модели616R
8 - Скоба H122772 Количество:4 Поддерживаемые модели616R
9 - Зажимная скоба AH77869 Количество:2 Поддерживаемые модели616R
10 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели616R Примечание:M8
11 - Обвязной хомут R44302 Поддерживаемые модели616R Посмотреть аналогичные детали

MULTICOUPLER AND STORAGE BRACKET - ST549911 ( MULTICOUPLER И КРОНШТЕЙН ДЛЯ ХРАНЕНИЯ - )

MULTICOUPLER AND STORAGE BRACKET - ST549911 29.jpg

1 - Рукоятка H202866 Поддерживаемые модели616R
2 - Шайба 24H1290 Количество:2 Поддерживаемые модели616R Примечание:21/64" X 3/4" X 0.035"
3 - Тарельчатая пружина 12M6191 Количество:2 Поддерживаемые модели616R Примечание:12.200 X 25 X 1.500 mm
4 - Винт H169568 Количество:2 Поддерживаемые модели616R
5 - Муфта AH166991 Поддерживаемые модели616R
6 - Пластина AH201340 Поддерживаемые модели616R
7 - Втулка H202071 Количество:2 Поддерживаемые модели616R
8 - Болт H202073 Количество:2 Поддерживаемые модели616R
9 - Гн. быстрос. гидр. муфты AH171017 Количество:2 Поддерживаемые модели616R
10 - Гн. быстрос. гидр. муфты AH171018 Количество:3 Поддерживаемые модели616R
11 - Уплотнительное кольцо R26375 Количество:2 Поддерживаемые модели616R Посмотреть аналогичные детали
12 - Уплотнительное кольцо R26906 Количество:2 Поддерживаемые модели616R Посмотреть аналогичные детали
13 - Фитинг переходника 38H1171 Количество:2 Поддерживаемые модели616R
14 - Фитинг переходника 38H1172 Поддерживаемые модели616R
15 - Фитинг переходника 38H1174 Поддерживаемые модели616R
16 - Фитинг переходника 38H1162 Поддерживаемые модели616R
17 - Уплотнительное кольцо T77613 Количество:2 Поддерживаемые модели616R
18 - Уплотнительное кольцо ....... Поддерживаемые модели616R
19 - Уплотнительное кольцо T77857 Поддерживаемые модели616R
20 - Уплотнительное кольцо T77932 Поддерживаемые модели616R
