Содержимое: Каталог Запчастей John Deere :1450CWSWTS and 1550CWSWTS Combines (Maintenance Parts Catalog) European Edition - PC9643 100 CUTTING PLATAFORM 300 SERIES
Мотовил - ST549885
FINGERS BAR - ST549886 ( ПАЛЬЦЫ БАР - )
Ножевой брус - ST549887
Поперечный шнек - ST549888
REEL DRIVE HYDRAULIC MOTOR - ST549889 ( ПРИВОД МОТОВИЛА ГИДРАВЛИЧЕСКИЙ МОТОР )
FITTINGS - ST549890 ( Арматуры - )
FITTINGS - ST549891 ( Арматуры - )
CHAINS - ST549892 ( Цепи - )
DRIVE BELT - ST549893 ( РЕМЕНЬ ПРИВОДА - )
Мотовил - ST549885
![Мотовил - ST549885 5.jpg]()
1 - Элемент жесткости CQ30986 Поддерживаемые модели314R, 316R, 319R
2 - Корп. подшипн. без подш. CQ11578 Поддерживаемые модели314R, 316R, 319R
3 - Хомут CQ17639 Поддерживаемые модели314R, 316R, 319R
4 - Гайка 14M7029 Поддерживаемые модели314R, 316R, 319R Примечание:M8
5 - Стопорная шайба 12M7065 Поддерживаемые модели314R, 316R, 319R Примечание:8 mm
6 - Болт 03M7090 Поддерживаемые модели314R, 316R, 319R Примечание:M8 X 16
7 - Винт с головкой 19M7162 Поддерживаемые модели314R, 316R, 319R Примечание:M8 X 16
8 - Опора Z22124 Поддерживаемые модели314R, 316R, 319R
9 - Болт 03M7069 Поддерживаемые модели314R, 316R, 319R Примечание:M8 X 35
10 - Ограждение CQ30958 Поддерживаемые модели314R, 316R, 319R
11 - Болт 03M7251 Поддерживаемые модели314R, 316R, 319R Примечание:M6 X 12
12 - Стопорная гайка 14M7165 Поддерживаемые модели314R, 316R, 319R Примечание:M6
13 - Шайба 24M7088 Поддерживаемые модели314R, 316R, 319R Примечание:6.600 X 12 X 1.600 mm
14 - Винт 21M7185 Поддерживаемые модели314R, 316R, 319R Примечание:M5 X 16
15 - Стопорная шайба 12M7064 Поддерживаемые модели314R, 316R, 319R Примечание:5 mm
16 - Зубец Z56957 Поддерживаемые модели314R, 316R, 319R Serial No.______-034503
16 - Торсионные пружины CQ27647 Поддерживаемые модели314R, 316R, 319R Serial No.034504-______
17 - Зубец Z56958 Поддерживаемые модели314R, 316R, 319R Serial No.______-034503
17 - Торсионные пружины CQ27648 Поддерживаемые модели314R, 316R, 319R Serial No.034504-______
18 - Ограждение CQ30988 Поддерживаемые модели314R, 316R, 319R
19 - Ограждение CQ30987 Поддерживаемые модели314R, 316R, 319R
20 - Болт 03M7189 Поддерживаемые модели314R, 316R, 319R Примечание:M8 X 45
21 - Гайка 14M7028 Поддерживаемые модели314R, 316R, 319R Примечание:M5
22 - Опора CQ17662 Поддерживаемые модели314R, 316R, 319R
Наверх
FINGERS BAR - ST549886 ( ПАЛЬЦЫ БАР - )
![FINGERS BAR - ST549886 6.jpg]()
1 - Болт 03M7098 Поддерживаемые модели314R, 316R, 319R
2 - Прижимающий зажим H127801 Поддерживаемые модели314R, 316R, 319R Serial No.24399-______
2 - Прижимающий зажим H84412 Поддерживаемые модели314R, 316R, 319R Serial No.______-24398
3 - Пластина CQ57436 Поддерживаемые модели314R, 316R, 319R
4 - Ограждение ножа DQ11499 Поддерживаемые модели314R, 316R, 319R
5 - Шайба 24M7040 Поддерживаемые модели314R, 316R, 319R Примечание:11 X 20 X 2 mm
6 - Гайка 14M7140 Поддерживаемые модели314R, 316R, 319R Примечание:M10
7 - Болт 03M7099 Поддерживаемые модели314R, 316R, 319R Примечание:M10 X 45
8 - Зажимная скоба H129024 Поддерживаемые модели314R, 316R, 319R Serial No.24399-______
8 - Прижимающий зажим H95175 Поддерживаемые модели314R, 316R, 319R Serial No.______-24398
9 - Износост. пл. реж. апп. E47954 Поддерживаемые модели314R, 316R, 319R
10 - Прижимающий зажим DQ11501 Поддерживаемые модели314R, 316R, 319R
11 - Болт 03M7085 Поддерживаемые модели314R, 316R, 319R Примечание:M10 X 30
12 - Заклепка CQ22539 Поддерживаемые модели314R, 316R, 319R
13 - Секция CQ00230 Поддерживаемые модели314R, 316R, 319R
14 - Хомут Z7961H Количество:2 Поддерживаемые модели314R, 316R, 319R
15 - Гайка Z47492 Поддерживаемые модели314R, 316R, 319R Serial No.22359-______
Наверх
Ножевой брус - ST549887
![Ножевой брус - ST549887 7.jpg]()
1 - Стержень DQ23609 Поддерживаемые модели314R Serial No.______-25581
1 - Режущий аппарат DQ32376 Поддерживаемые модели314R Serial No.25582-______
1 - Стержень DQ23611 Поддерживаемые модели316R Serial No.______-25581
1 - Режущий аппарат DQ32377 Поддерживаемые модели316R Serial No.25582-______
1 - Стержень DQ23613 Поддерживаемые модели319R Serial No.______-25581
1 - Режущий аппарат DQ32378 Поддерживаемые модели319R Serial No.25582-______
2 - Секция H81499 Поддерживаемые модели314R, 316R, 319R Serial No.______-25581
2 - Режущий аппарат CQ31271 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
3 - Винт с накат. головкой CQ33763 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
4 - Гайка CQ31273 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
5 - Заклепка Z8859H Поддерживаемые модели314R, 316R, 319R Serial No.______-25581
5 - Болт CQ31275 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
6 - Заклепка CQ20771 Поддерживаемые модели314R, 316R, 319R Serial No.______-25581 Примечание:5.25X14.5 MM
6 - Болт CQ31274 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
7 - Секция H84413 Поддерживаемые модели314R, 316R, 319R Serial No.______-25581
7 - Режущий аппарат CQ32379 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
8 - Режущий аппарат CQ31272 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
Наверх
Поперечный шнек - ST549888
![Поперечный шнек - ST549888 8.jpg]()
1 - Крышка H87193 Поддерживаемые модели314R, 316R, 319R
2 - Крышка H136046 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
2 - Крышка H87184 Поддерживаемые модели314R, 316R, 319R Serial No.______-25581
3 - Винт с головкой 19M7162 Поддерживаемые модели314R, 316R, 319R Примечание:M8 X 16
4 - Стопорная гайка 14M7166 Поддерживаемые модели314R, 316R, 319R Примечание:M8
5 - Винт с головкой 19M7560 Поддерживаемые модели314R, 316R, 319R Примечание:M6 X 16
6 - Шайба 24M7139 Поддерживаемые модели314R, 316R, 319R Примечание:6.400 X 18 X 1.600 mm
7 - Гайка L59800 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
8 - Направляющая CQ10969 Поддерживаемые модели314R, 316R, 319R
9 - Палец H102724 Поддерживаемые модели314R, 316R, 319R Serial No.25582-______
10 - Пластина CQ21087 Поддерживаемые модели314R, 316R, 319R
11 - Корп. подшипн. без подш. DQ16220 Поддерживаемые модели314R, 316R, 319R
12 - Винт с головкой 19M7295 Поддерживаемые модели314R, 316R, 319R Примечание:M8 X 45
13 - Шайба 24M7036 Поддерживаемые модели314R, 316R, 319R Примечание:9 X 16 X 1.600 mm
14 - Фланец DQ15126 Поддерживаемые модели314R, 316R, 319R
15 - Шариковый подшипник 13P1004 Поддерживаемые модели314R, 316R, 319R
Наверх

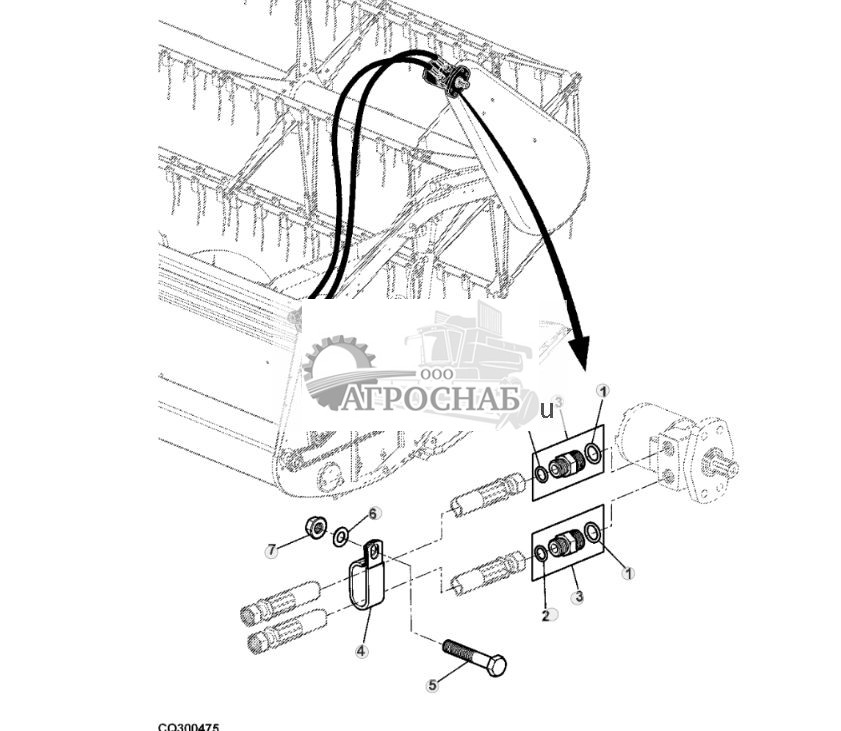

REEL DRIVE HYDRAULIC MOTOR - ST549889 ( ПРИВОД МОТОВИЛА ГИДРАВЛИЧЕСКИЙ МОТОР )
![REEL DRIVE HYDRAULIC MOTOR - ST549889 9.jpg]()
1 - Уплотнительное кольцо 51M7045 Поддерживаемые модели314R, 316R, 319R Примечание:19.300 X 2.200 mm
2 - Уплотнительное кольцо T77857 Поддерживаемые модели314R, 316R, 319R
3 - Фитинг переходника 61H1174 Поддерживаемые модели314R, 316R, 319R
4 - Зажимная скоба AH77869 Поддерживаемые модели314R, 316R, 319R
5 - Винт с головкой 19M7156 Поддерживаемые модели314R, 316R, 319R Примечание:M10 X 60
6 - Шайба 24M7040 Поддерживаемые модели314R, 316R, 319R Примечание:11 X 20 X 2 mm
7 - Стопорная гайка 14M7167 Поддерживаемые модели314R, 316R, 319R Примечание:M10
Наверх

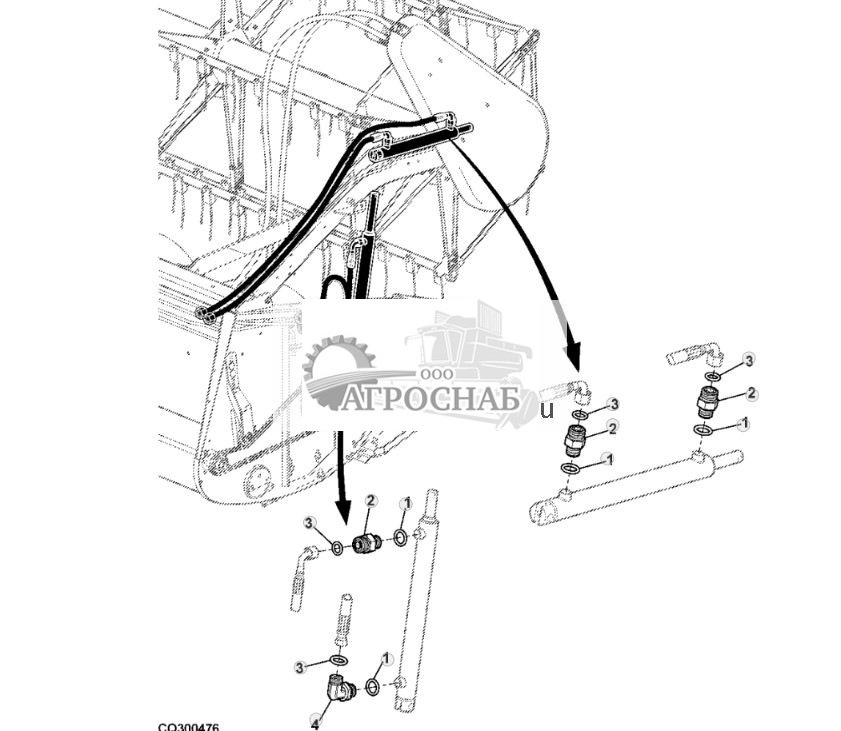

FITTINGS - ST549890 ( Арматуры - )
![FITTINGS - ST549890 10.jpg]()
1 - Уплотнительное кольцо 51M7043 Поддерживаемые модели314R, 316R, 319R Примечание:15.300 X 2.200 mm
2 - Фитинг DQ30767 Поддерживаемые модели314R, 316R, 319R
3 - Уплотнительное кольцо T77613 Количество:8 Поддерживаемые модели314R, 316R, 319R
4 - Коленчатый патрубок DQ47111 Поддерживаемые модели314R, 316R, 319R
Наверх

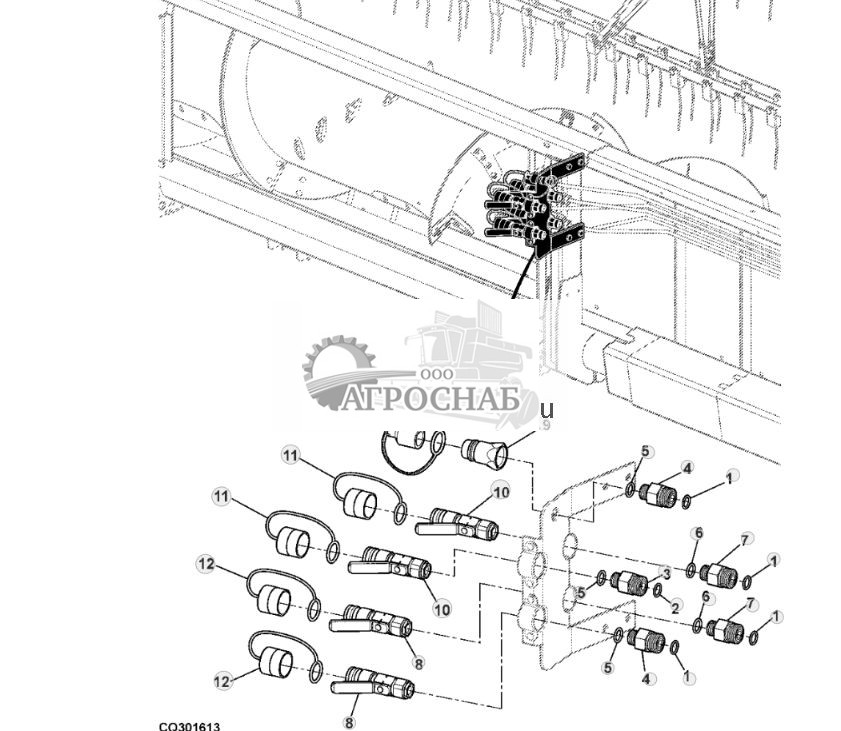

FITTINGS - ST549891 ( Арматуры - )
![FITTINGS - ST549891 11.jpg]()
1 - Уплотнительное кольцо T77857 Поддерживаемые модели314R, 316R, 319R
2 - Колпачок A15898 Поддерживаемые модели314R, 316R, 319R
3 - Фитинг DQ44624 Поддерживаемые модели314R, 316R, 319R
4 - Фитинг переходника 61H1161 Поддерживаемые модели314R, 316R, 319R Примечание:INCL KEYS 1 AND 5
5 - Уплотнительное кольцо R26375 Поддерживаемые модели314R, 316R, 319R Посмотреть аналогичные детали
6 - Уплотнительное кольцо R26448 Поддерживаемые модели314R, 316R, 319R
7 - Фитинг DQ30753 Поддерживаемые модели314R, 316R, 319R
8 - Быстросъемн. гидр. муфта AH128241 Поддерживаемые модели314R, 316R, 319R
9 - Пр. быстрос. гидр. муфты AR94522 Поддерживаемые модели314R, 316R, 319R
10 - Быстросъемн. гидр. муфта AH128240 Поддерживаемые модели314R, 316R, 319R
11 - Заглушка H121862 Поддерживаемые модели314R, 316R, 319R
12 - Заглушка A15899 Поддерживаемые модели314R, 316R, 319R
Наверх

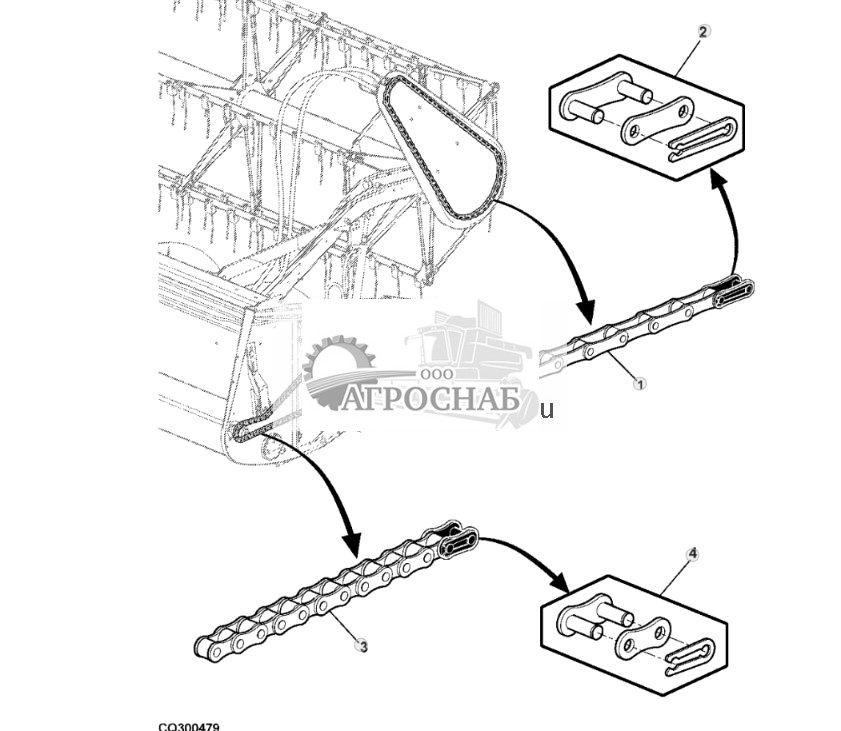

CHAINS - ST549892 ( Цепи - )
![CHAINS - ST549892 12.jpg]()
1 - Цепь катка DQ20966 Поддерживаемые модели314R, 316R, 319R
2 - Звено цепи AL15981 Поддерживаемые модели314R, 316R, 319R
3 - Цепь катка DQ18161 Поддерживаемые модели314R, 316R, 319R Примечание:(GEAR Z58) L = 98
3 - Цепь катка DQ10483 Поддерживаемые модели314R, 316R, 319R Примечание:(GEAR Z48) L = 92
4 - Звено цепи AL14211 Поддерживаемые модели314R, 316R, 319R
Наверх
DRIVE BELT - ST549893 ( РЕМЕНЬ ПРИВОДА - )
![DRIVE BELT - ST549893 13.jpg]()
1 - Клиновой ремень H138762 Поддерживаемые модели314R, 316R, 319R Примечание:(FLEXIBLE) (SUB FOR H80103)
1 - Клиновой ремень H21925 Поддерживаемые модели314R, 316R, 319R Примечание:(Жесткий)
Наверх
