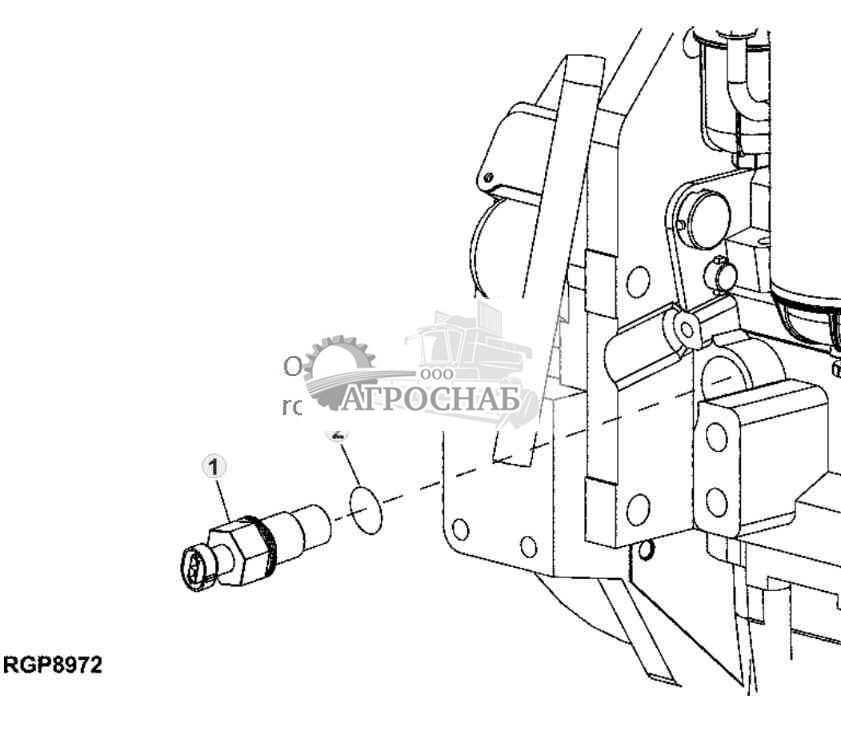

Магнитная автосцепка - ST52007
(7200) STARTING MOTOR (DENSO) (12V) - ST52009 ( () ЗАПУСК ДВИГАТЕЛЯ (ДЕНСО) () - )
Жгут проводов, регулировка доизмельчителя зерна - ST52016
ELECTRICAL LIFTING DEVICE - MOTOR - WIRING HARNESS - KERNEL PROCESSOR - ST52017 ( ЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО ПОДЪЕМА - МОТОР - ПРОВОДКА - ЯДРА ПРОЦЕССОРА )
LIGHTING, REAR - ST52018 ( ОСВЕЩЕНИЕ, ЗАДНЯЯ - )
TAIL LIGHT AND LICENSE PLATE HOLDER - ST52019 ( ХВОСТА СВЕТА И ДЕРЖАТЕЛЬ НОМЕРНОГО ЗНАКА - )
Освещение, переднее - ST52020
Освещение, переднее - ST52021

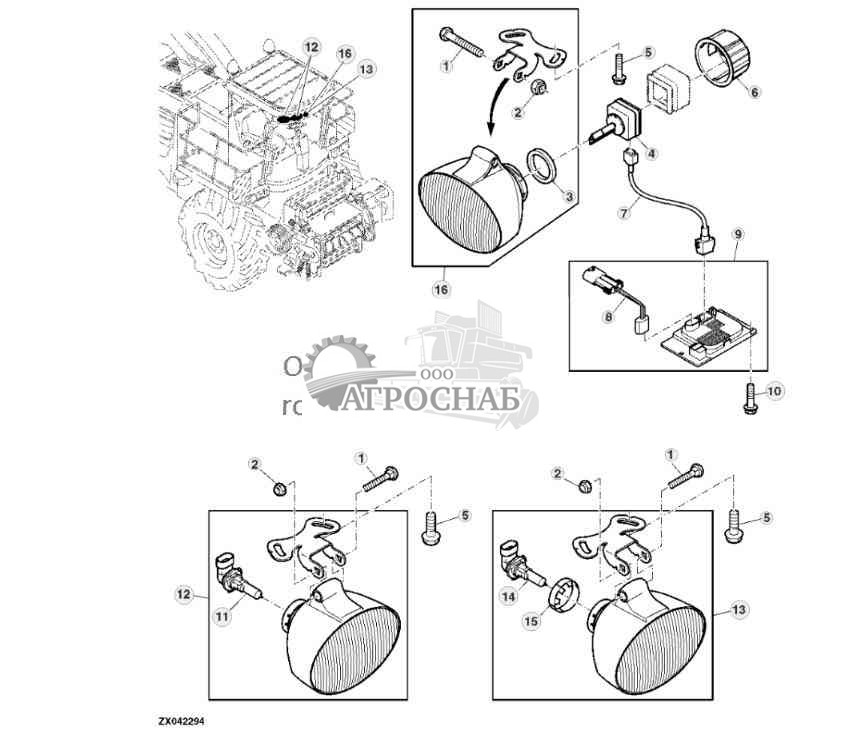

Фонари на крыше кабины - ST52022
BEACON LIGHTS WITH SUPPORT - ST52023 ( СИГНАЛЬНЫХ ОГНЕЙ С ПОДДЕРЖКОЙ - )
Реле стартера - ST52024
Сигнал движения задним ходом и предупреждение звуковой сигнал - ST52025
Жгут проводов двигателя, реле давления масла - ST52026
Жгут проводов кабины - ST52028
Жгут проводов кабины - ST52029
Жгут проводов кабины - ST52030
Жгут проводов, система кондиционирования воздуха - ST52031

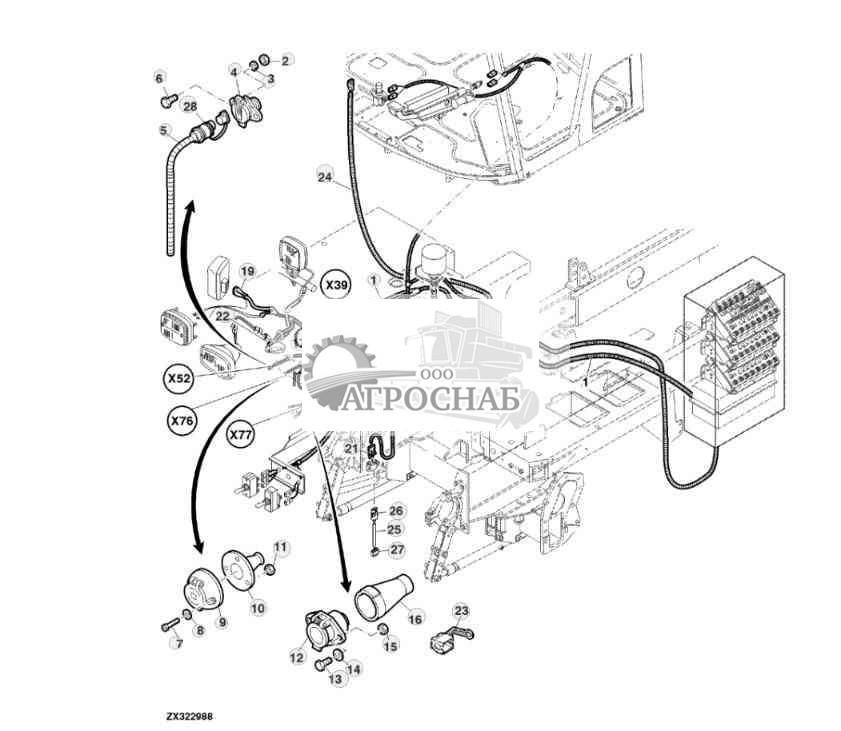

Жгут проводов платформы - ST52032

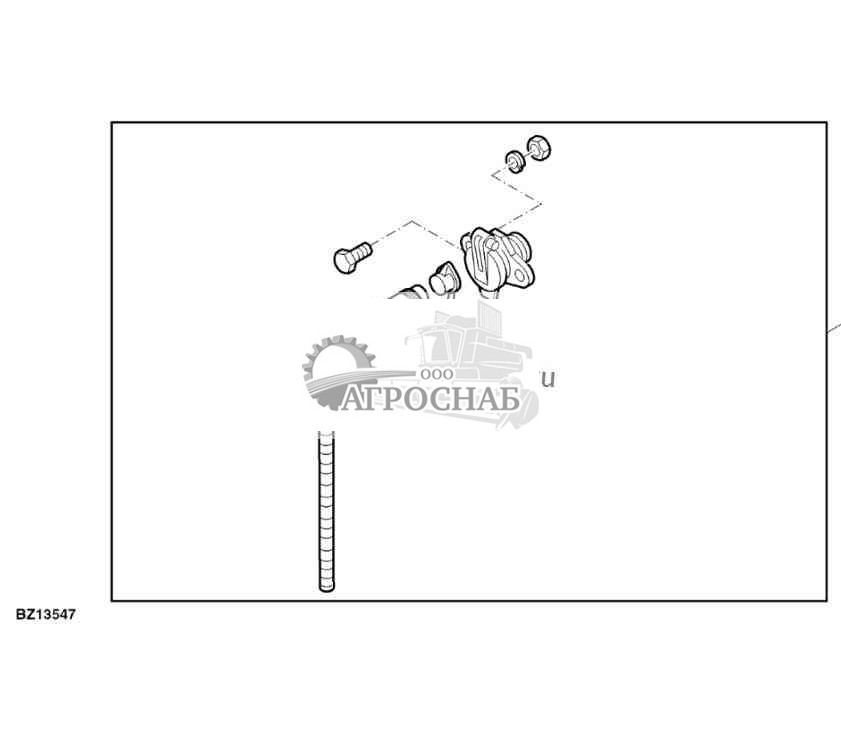

Attachment, Spout Rinsing Power Outlet - ST785734 ( Привязанность, Носик Полоскать Розетки - )
Жгут проводов платформы - ST52033
Жгут проводов подлокотника печатная плата - ST52034

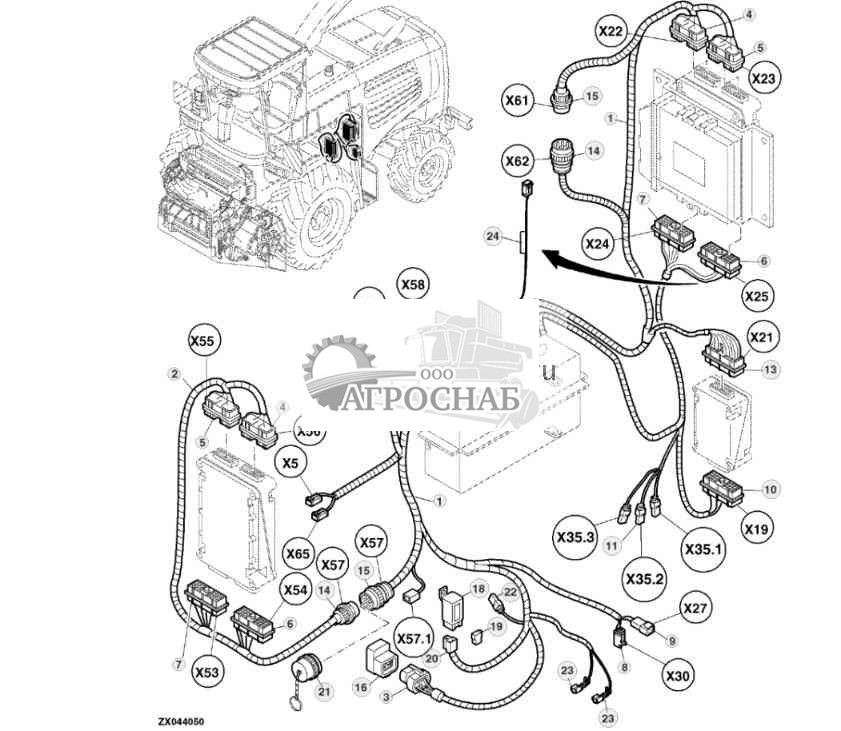

CONTROL UNIT WIRING HARNESS WITH TERMINATOR (LOAD CENTER) - ST52035 ( БЛОК УПРАВЛЕНИЯ ЖГУТ ПРОВОДОВ С ТЕРМИНАТОРОМ (ЦЕНТР ЗАГРУЗКИ) - )
HHC Wiring Harness Socket - ST52036 ( ННС жгут проводов гнездо )
ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM) - ST52037 ( ЭЛЕКТРОННЫЕ МОНТАЖНЫЕ КОРОБКИ ПРОВОДОВ (ЦЕНТРАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СИСТЕМА) - )
ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM) - ST52038 ( ЭЛЕКТРОННЫЕ МОНТАЖНЫЕ КОРОБКИ ПРОВОДОВ (ЦЕНТРАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СИСТЕМА) - )
ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM) - ST52039 ( ЭЛЕКТРОННЫЕ МОНТАЖНЫЕ КОРОБКИ ПРОВОДОВ (ЦЕНТРАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СИСТЕМА) - )

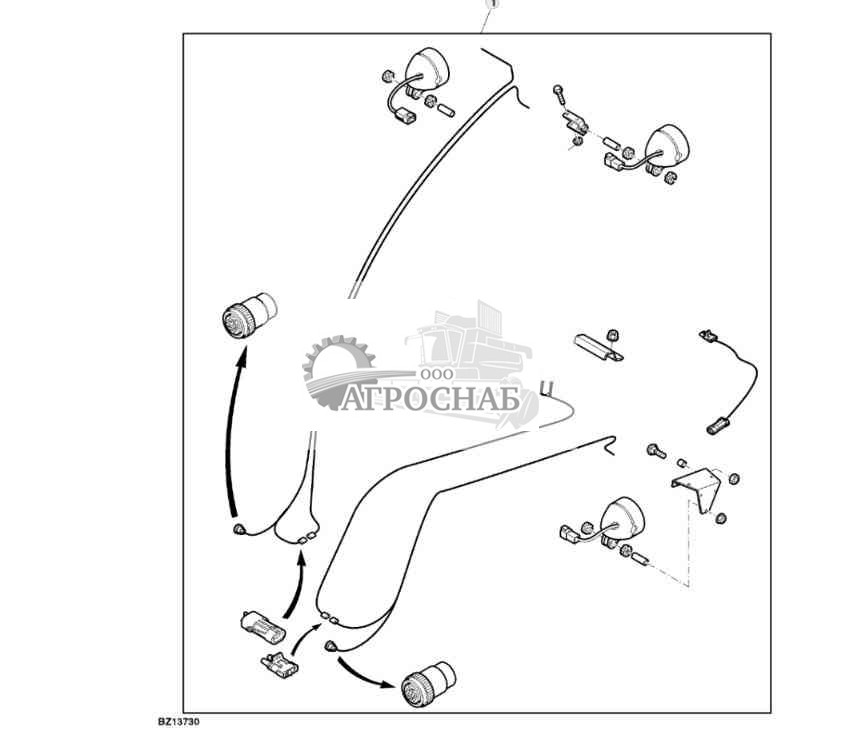

Навесное оборудование, второй рабочий фонарь, лоток - ST785912

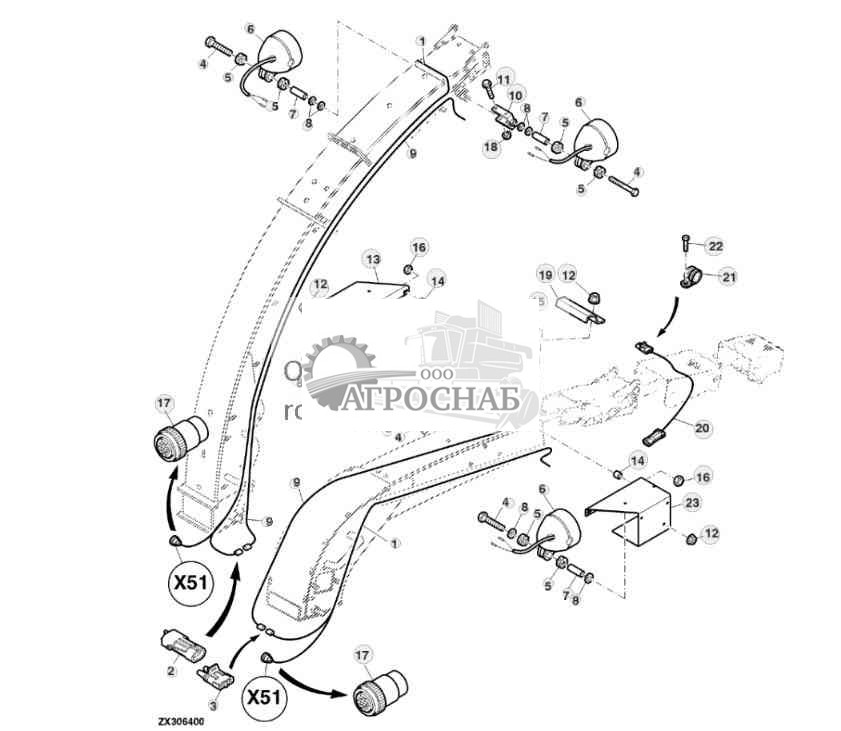

Discharge Spout And Light Wiring Harness - ST52040 ( Spout Разрядки И Свет Жгут Проводов - )
Комплект для самостоятельной установки, датчик влажности, HarvestLab™ 3000 - ST930493

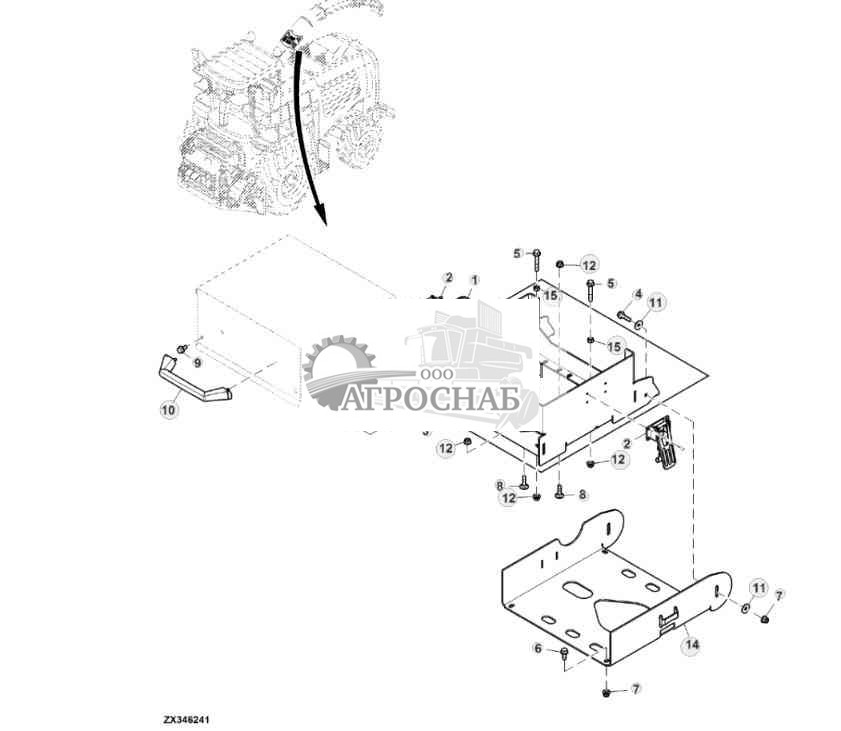

Датчик влажности, HarvestLab™ 3000 - ST930494
Датчик влажности, NIR - ST52041

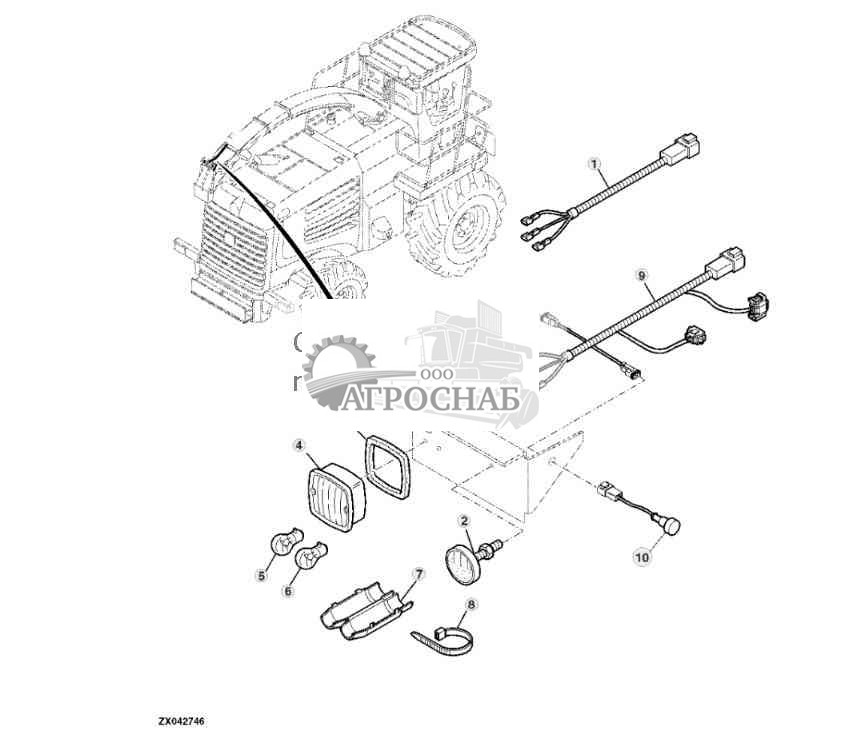

LIGHTING, REAR (SPECIAL EQUIPMENT) - ST52042 ( ОСВЕЩЕНИЕ, ЗАДНИЙ (СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ) - )
Lighting, Rear (Aluminium Spout Extension) - ST594830 ( Освещение, Задний (Удлинитель Силосопровода Алюминий) - )
Главный жгут проводов - ST52043

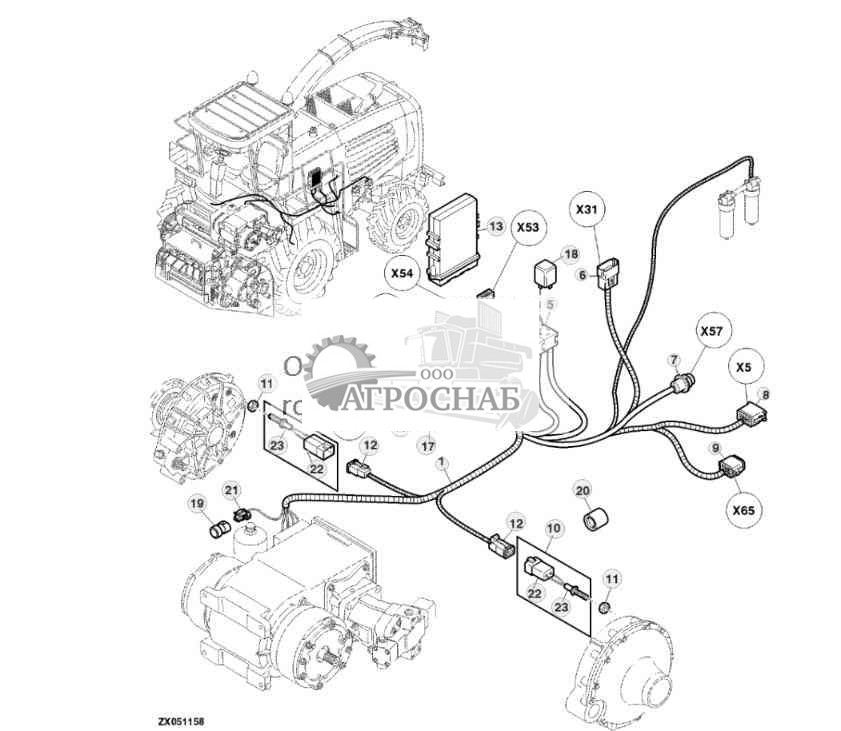

PRODRIVE - WIRING HARNESS AND CONTROL UNIT - ST52044 ( ПРОДВИГАТЕЛИ - ЖГУТ ПРОВОДОВ И БЛОК УПРАВЛЕНИЯ - )

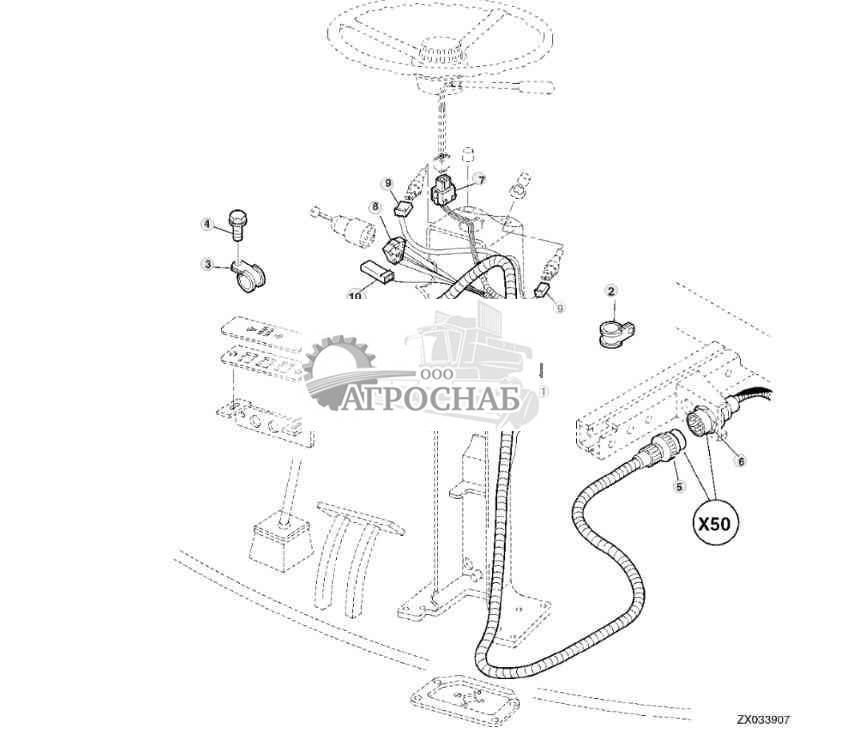

Жгут проводов рулевой колонки - ST52045

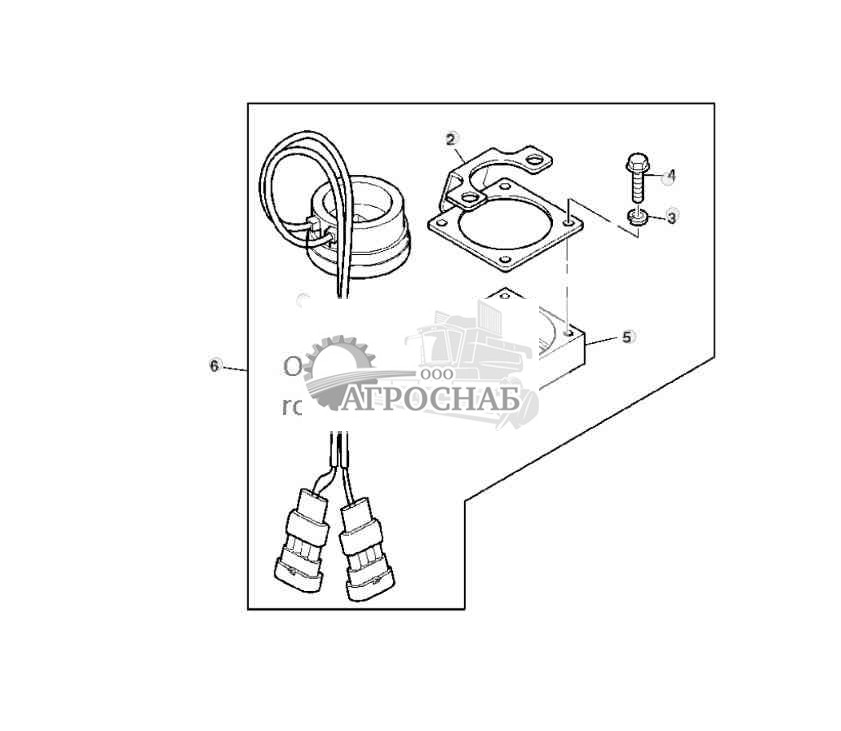

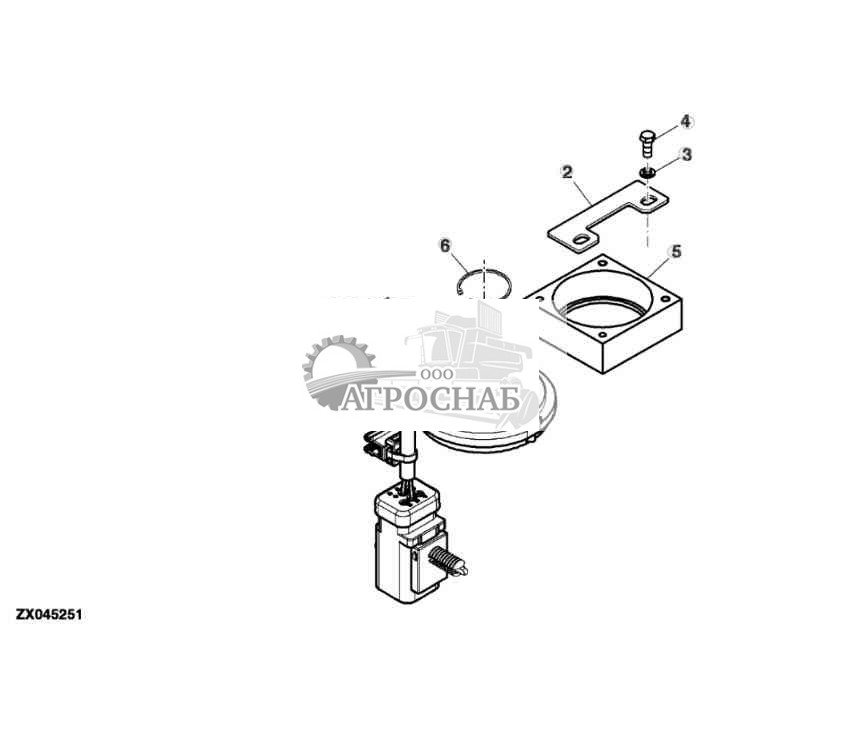

Датчик входного сигнала блока рулевого управления - ST52046
Датчик входного сигнала блока рулевого управления - ST561080

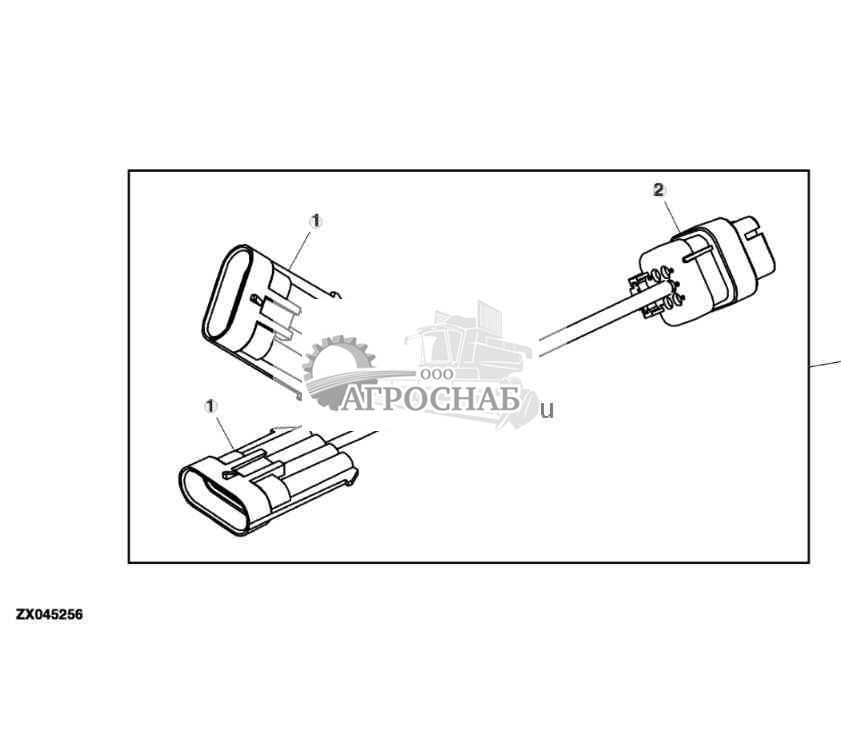

SID Jumper Wiring Harness - Retrofit - ST561083 ( Сид соединительный жгут проводов - Ретрофит - )

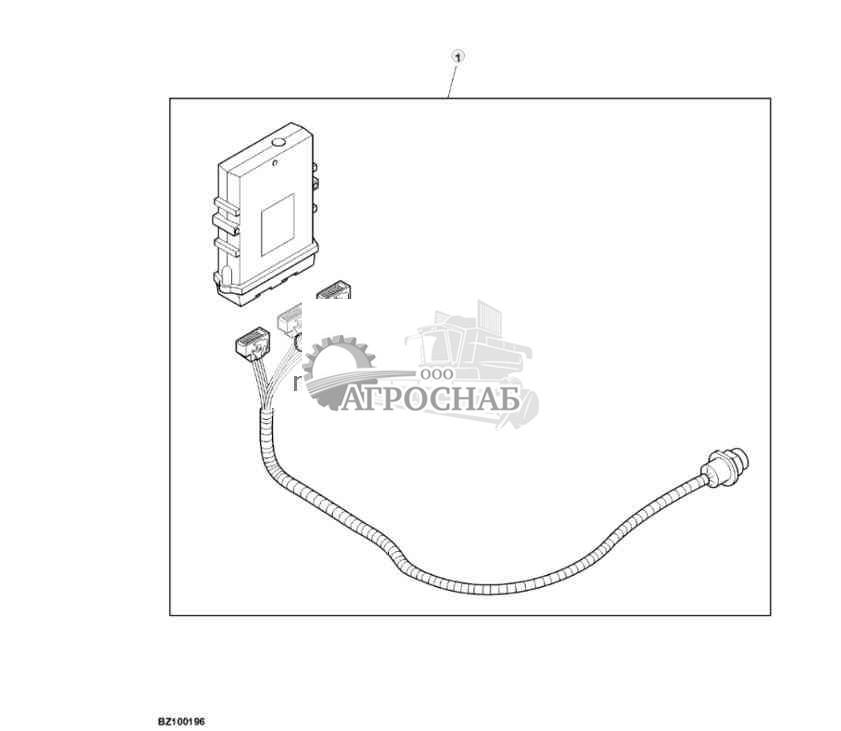

Навесное оборудование, блок управления AutoTrac™ - ST782238
ADAPTER WIRING HARNESS AND CONTROL UNIT FOR AUTOTRAC - ST52048 ( АДАПТЕР ЖГУТ ПРОВОДОВ И БЛОК УПРАВЛЕНИЯ ДЛЯ AUTOTRAC - )

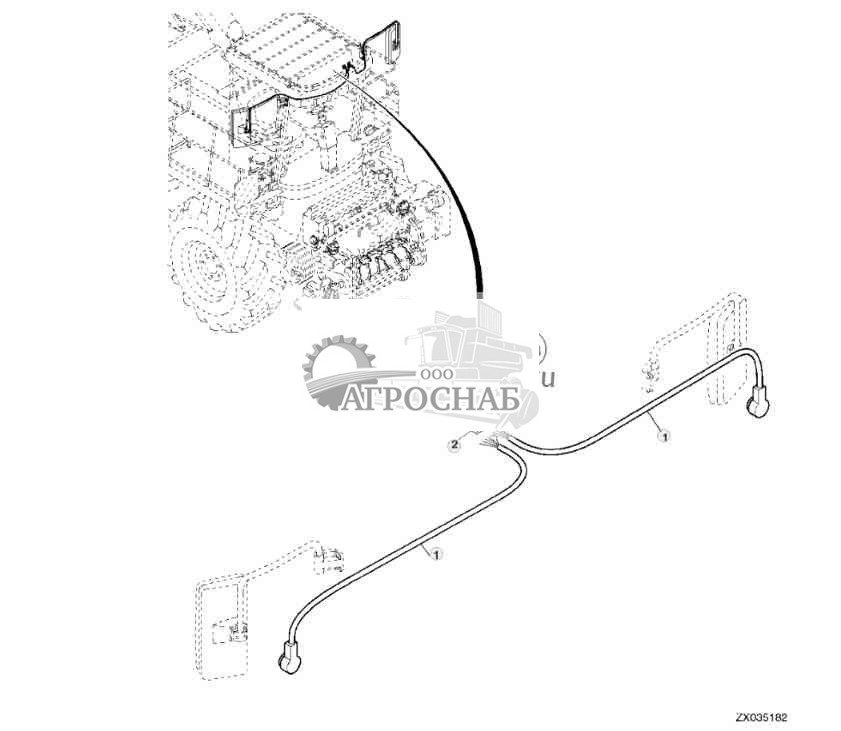

Жгут проводов, регулировка зеркала - ST52049

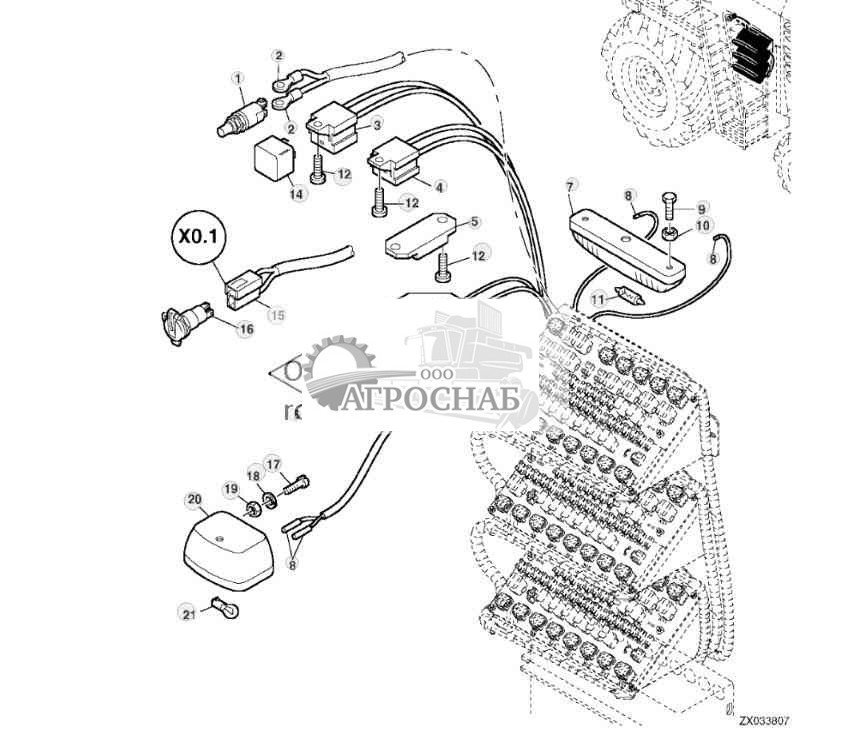

E-BOX LIGHTING (CENTRAL ELECTRIC SYSTEM) - ACCESS LADDER - ST52050 ( ЭЛЕКТРОННАЯ КОРОБКА ОСВЕЩЕНИЯ (ЦЕНТРАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ) - ДОСТУП К ЛЕСТНИЦЕ - )

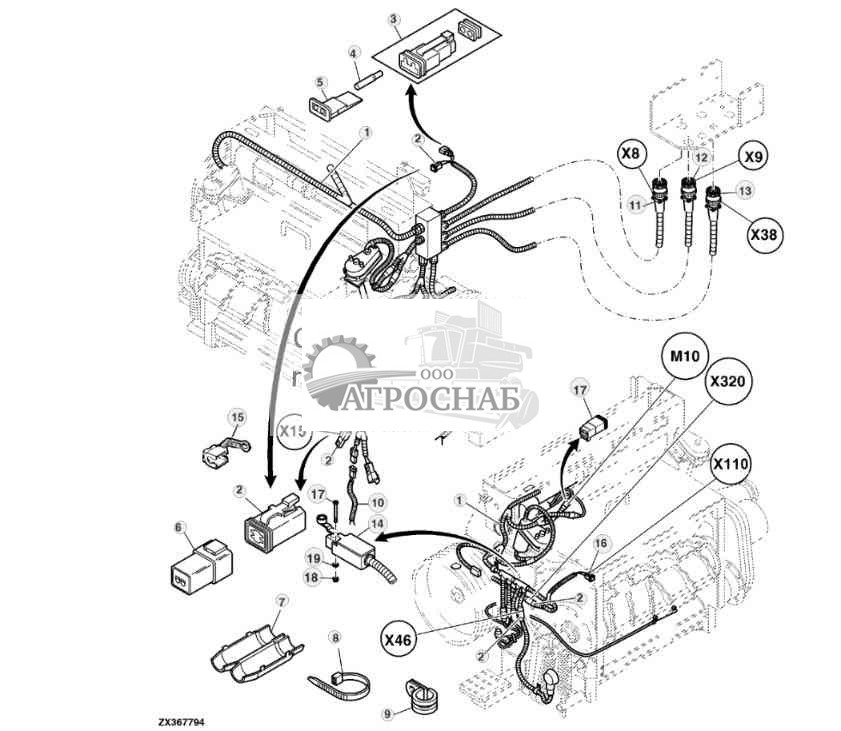

FRONT WIRING HARNESS, IVT LOC TRANSMISSION - ST52051 ( ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ, ИВТ ПЕРЕДАЧИ ЛОК - )
FRONT WIRING HARNESS - 4-GEAR TRANSMISSION - ST52052 ( ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ - 4-КОРОБКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ - )

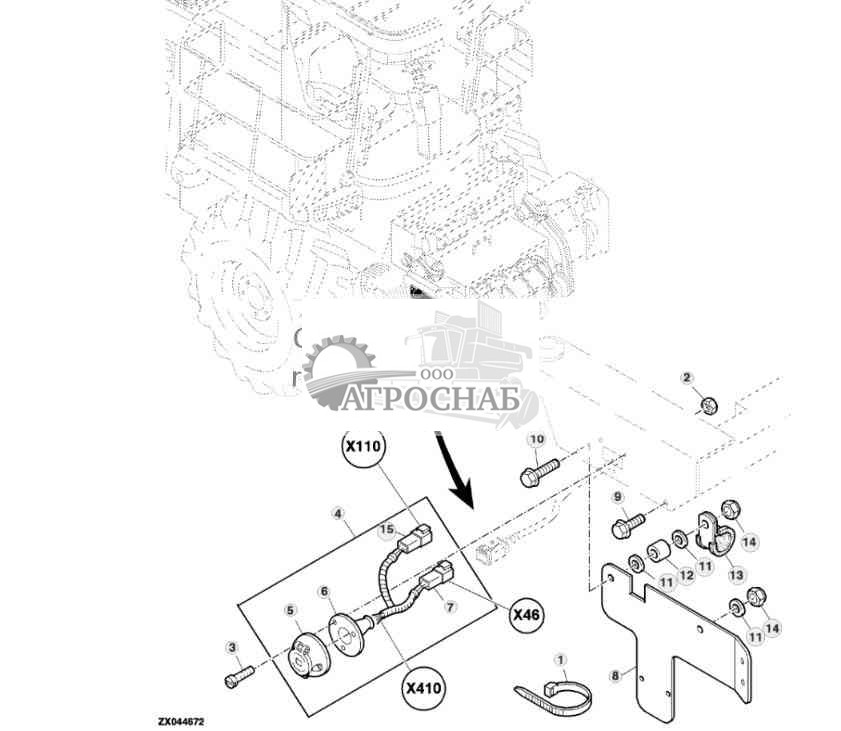

ROW TRAK SOCKET - ST52053 ( СТРОКИ ТРАК ГНЕЗДО )

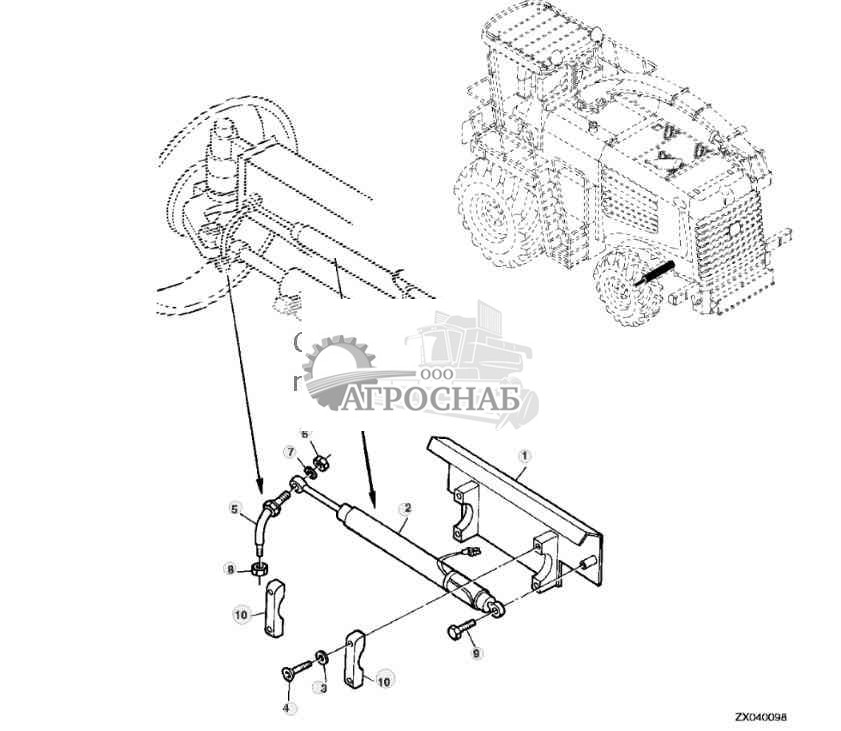

ROW TRAK POTENTIOMETER - ST52054 ( СТРОКИ ТРАК ПОТЕНЦИОМЕТР - )

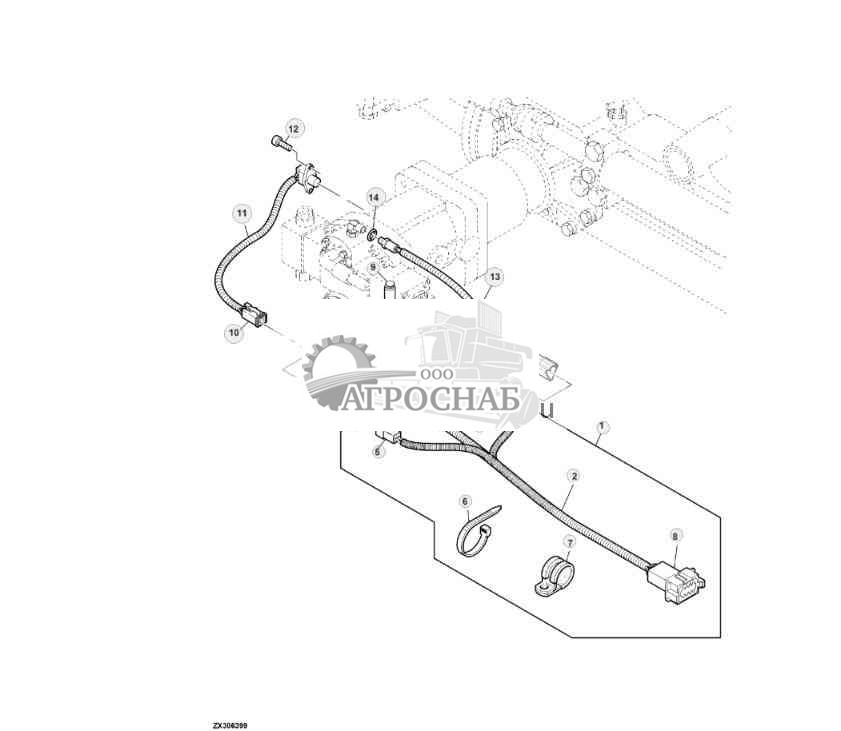

WIRING HARNESS (REPAIR), REAR AXLE (FOUR-WHEEL DRIVE) - ST52055 ( ЖГУТ ПРОВОДОВ (ДЛЯ РЕМОНТА), ЗАДНИЙ МОСТ (ПОЛНЫЙ ПРИВОД) - )

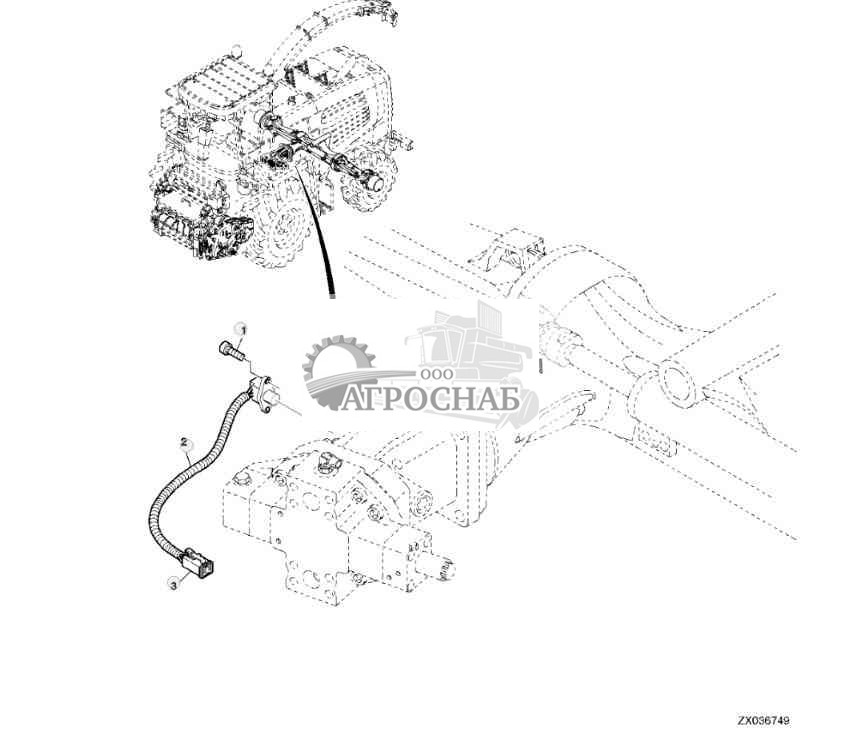

Трансмиссия и датчик скорости колес заднего моста, 4WD - ST52056

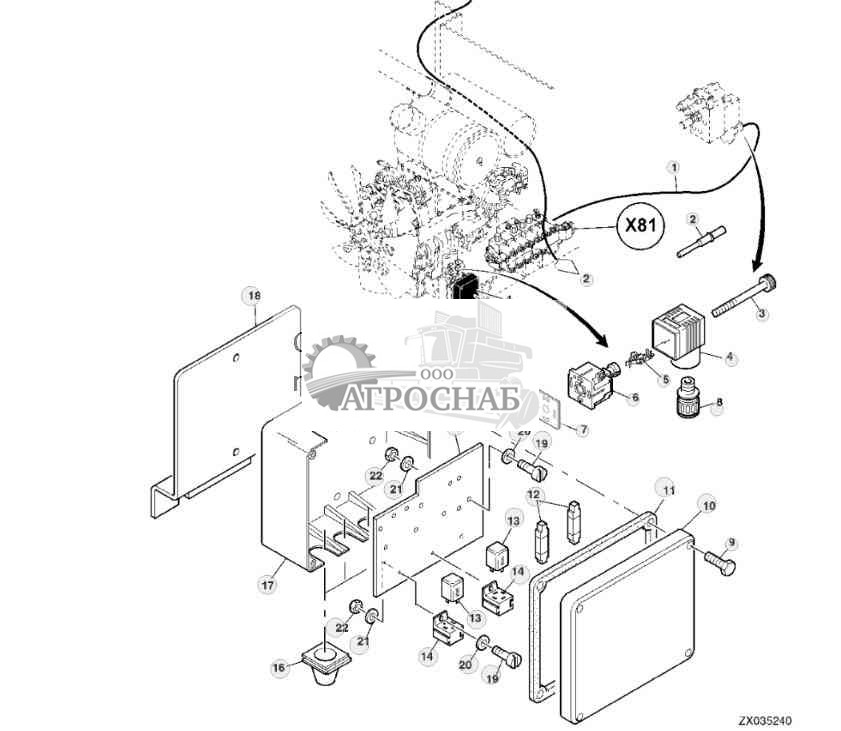

WIRING HARNESS - WAGON DUMP HIGH FLOW - ST52057 ( ЖГУТ ПРОВОДОВ - САМОСВАЛ ВАГОН ВЫСОКИЙ РАСХОД - )

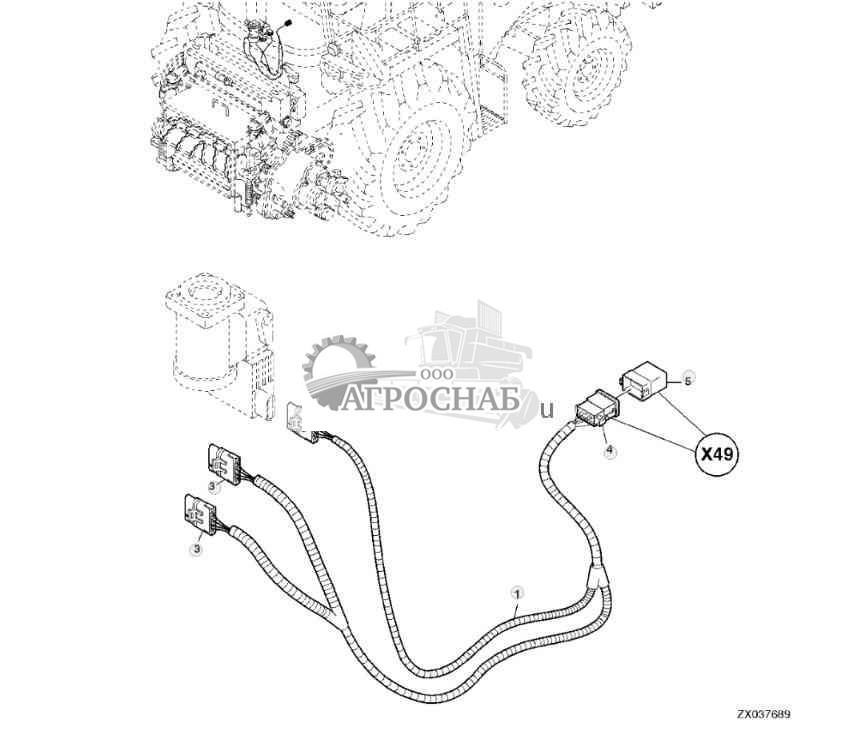

Жгут проводов, Row-Trak™ II - ST52058

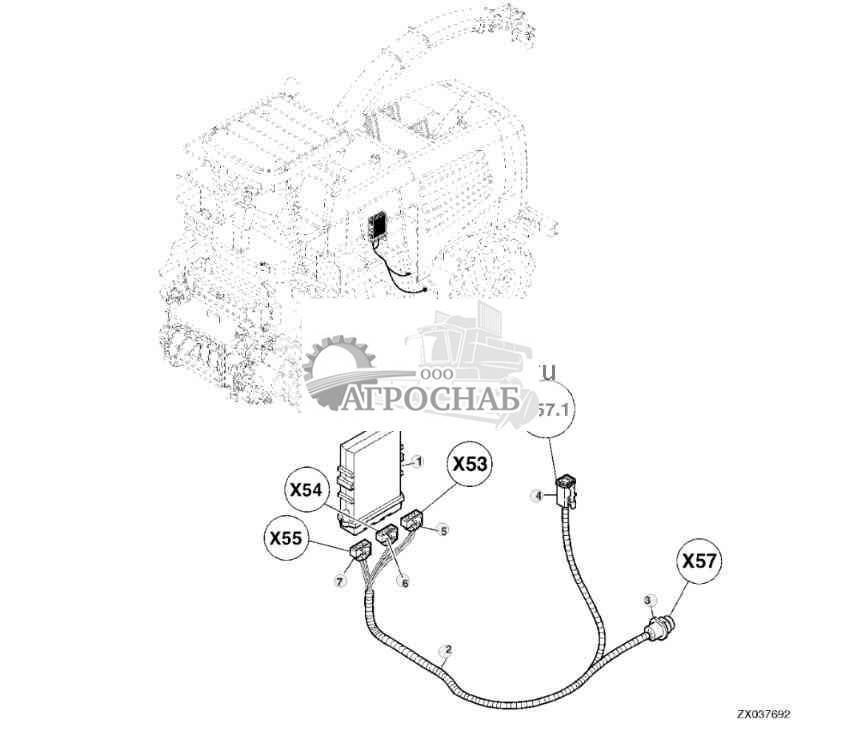

Adapter Wiring HArness Control Unit, Row-Trak™ 2 - ST52059 ( Жгут Проводов Адаптера Блок Управления, Ряд-Трак? 2 - )

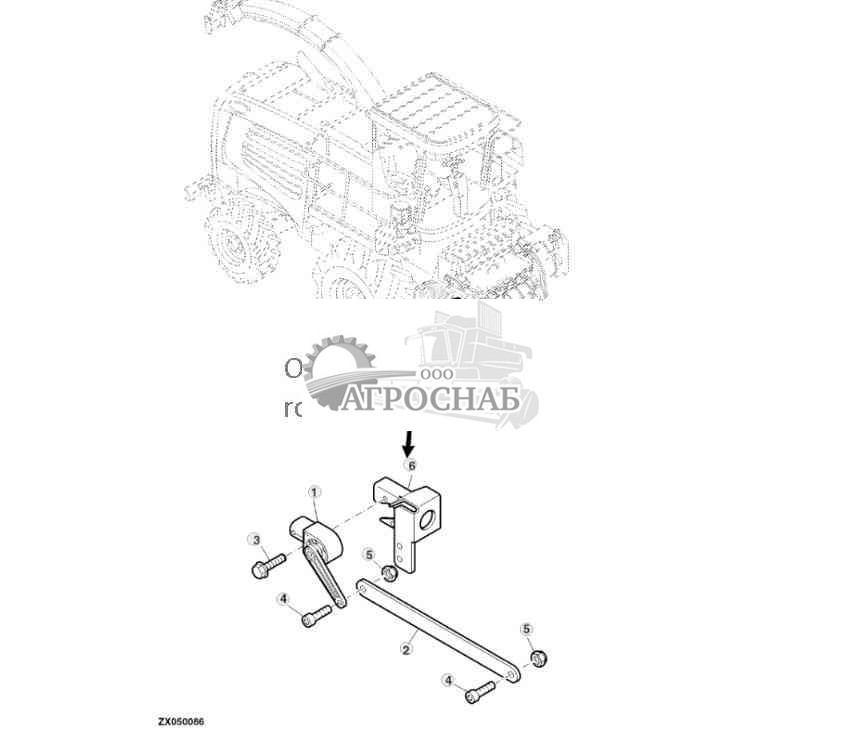

Потенциометр, регулировка высоты жатки - ST52060

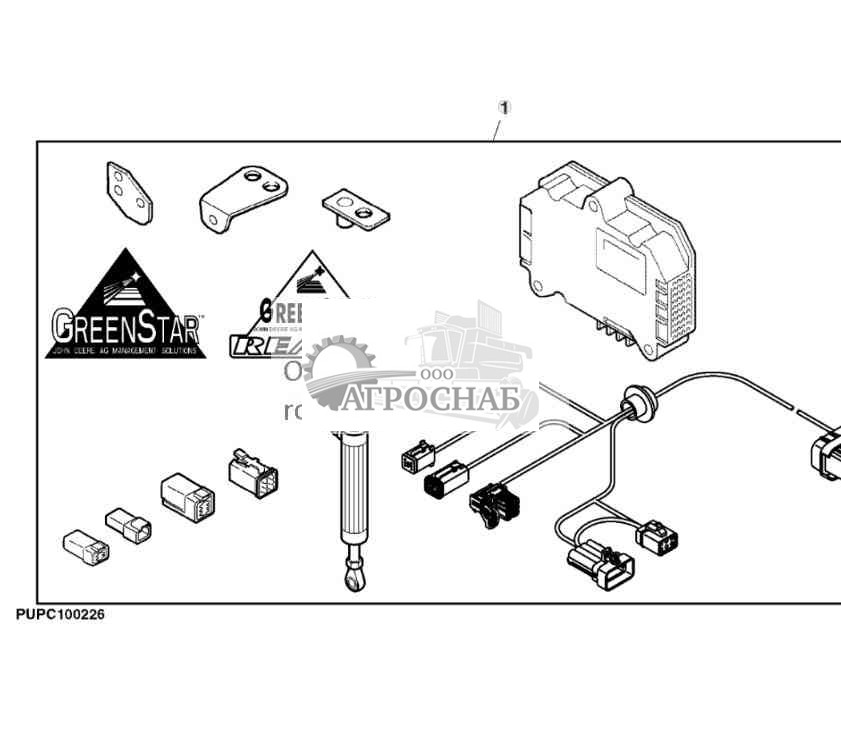

Оборудование, аппаратное обеспечение и датчик HarvestLab™, 7000, 7050 - ST746069

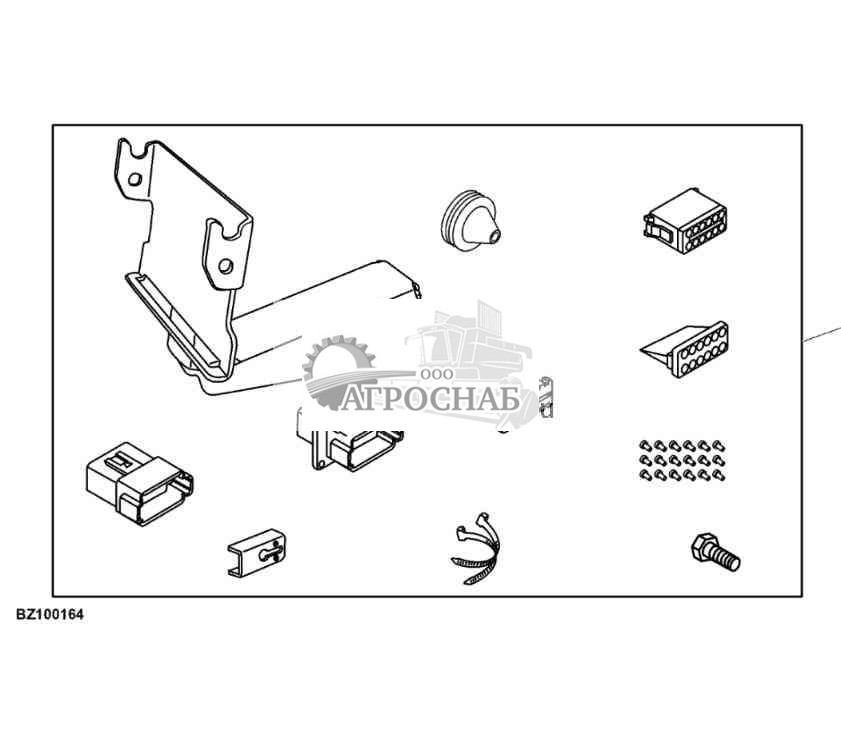

GPS Receiver Bracket, Attachment - ST957146 ( GPS-приемник, кронштейн, крепление - )
Потенциометр GreenStar™ - ST52061

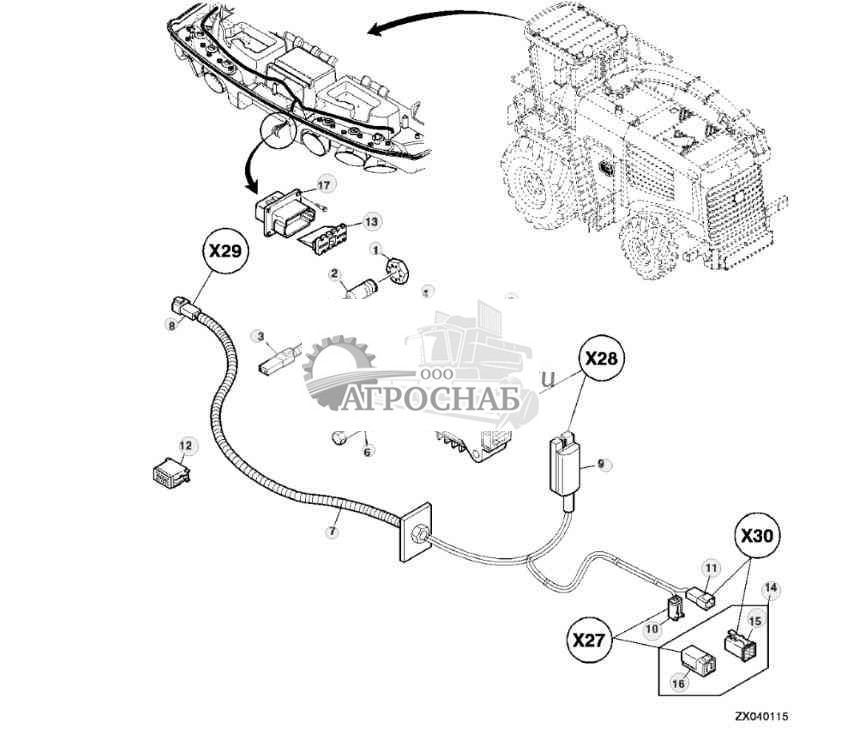

Жгут проводов мобильный процессор, GreenStar™ - ST52062

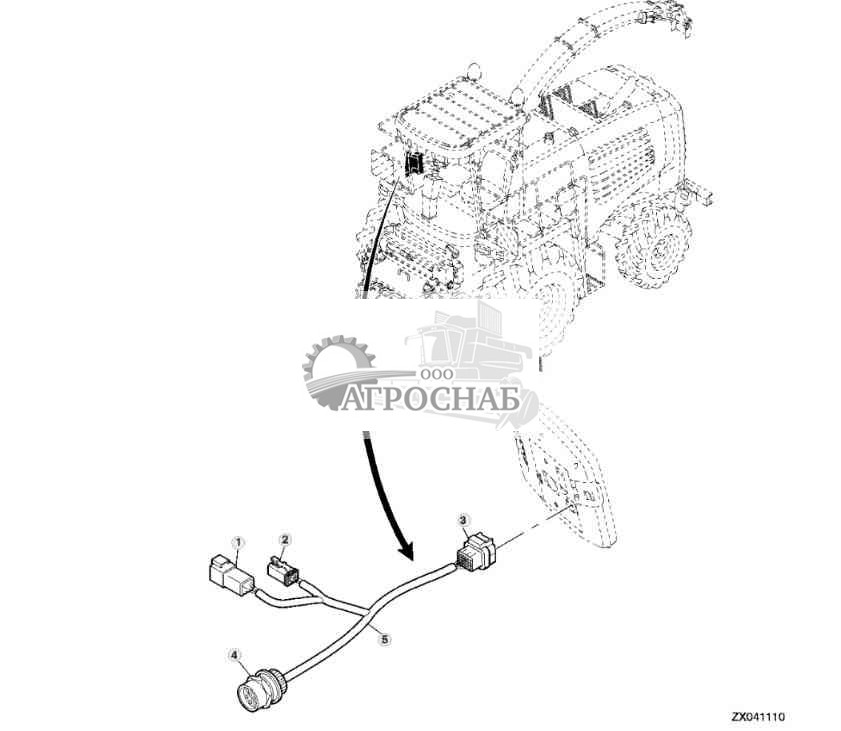

Жгут проводов переходника, GreenStar™ - ST52063

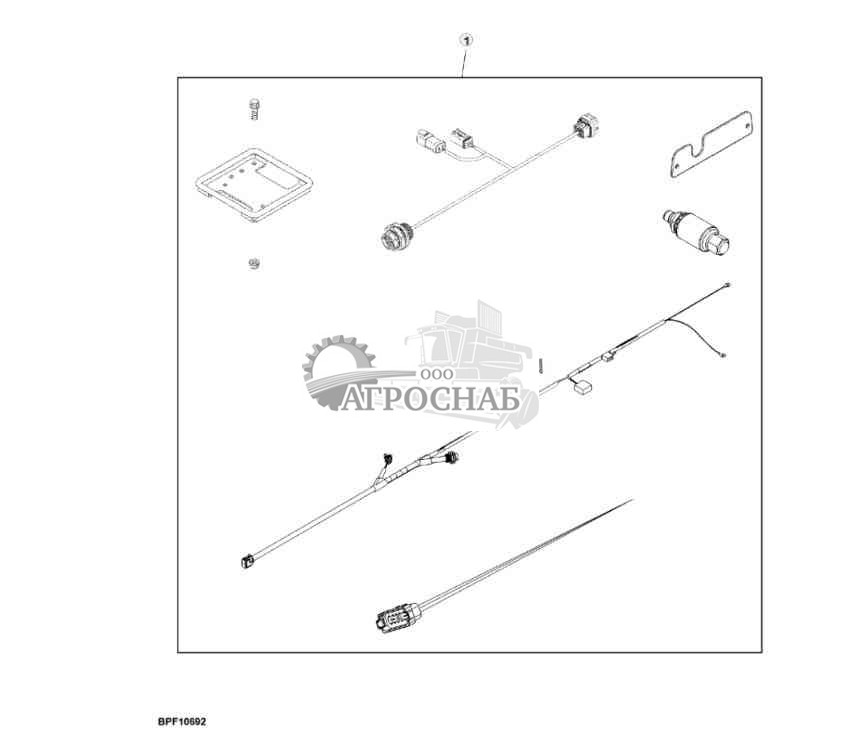

Навесное оборудование, комплект базовой станции RTK, европейское исполнение - ST795998

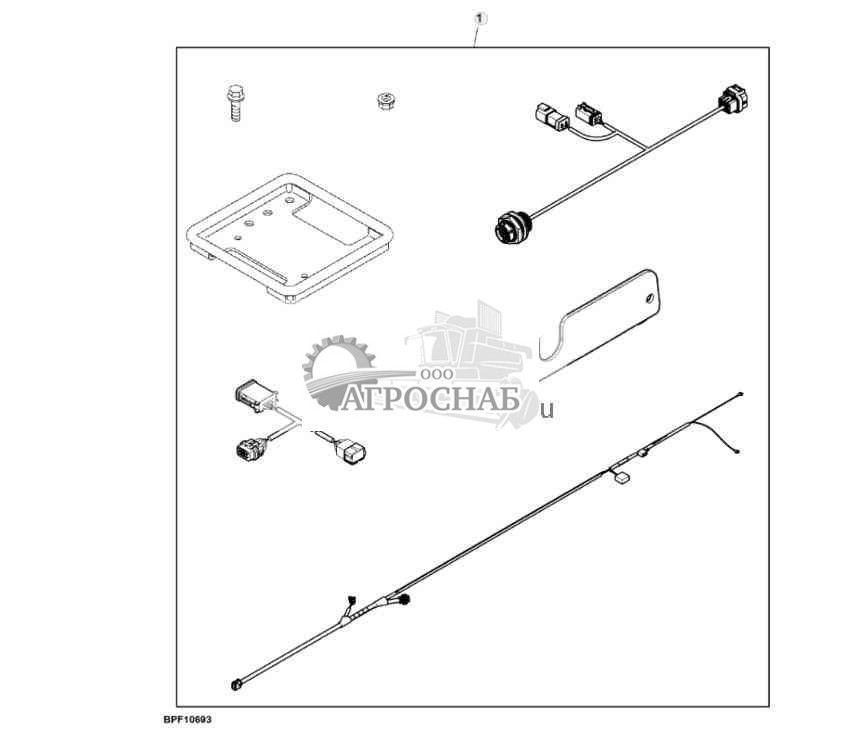

Навесное оборудование, комплект базовой станции RTK 869 с треногой - ST796001

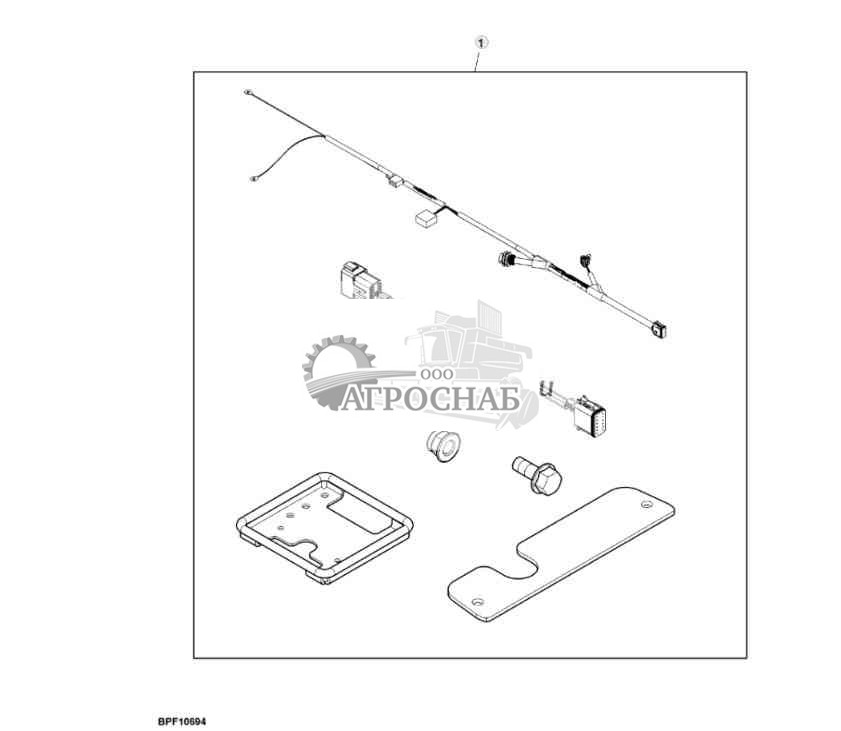

Навесное оборудование, комплект базы RTK, европейское исполнение - ST796002

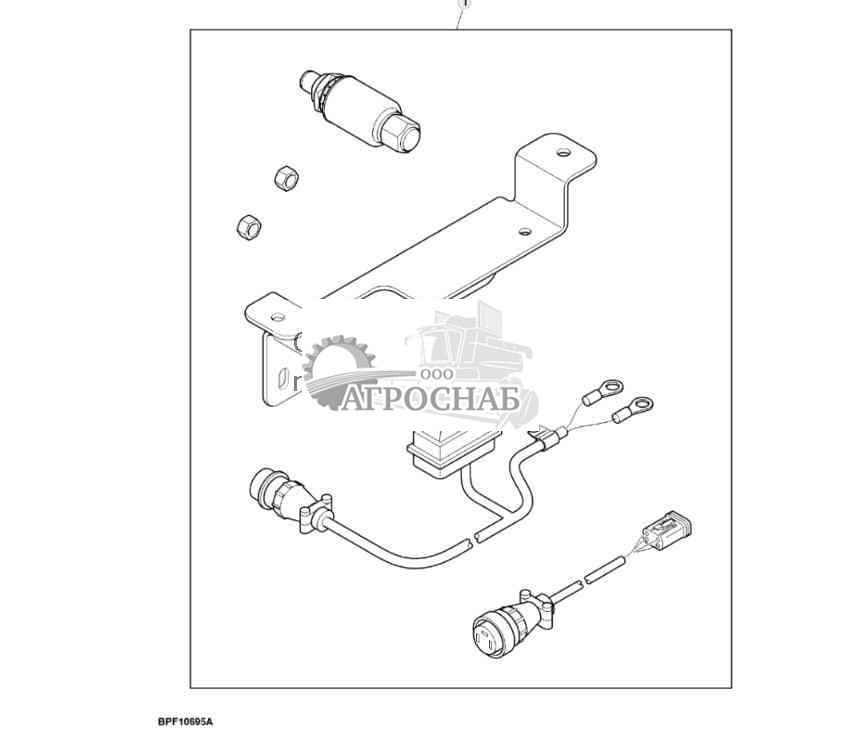

Навесное оборудование, комплект ретранслятора RTK, европейское исполнение - ST796004
Комплект базовой станции RTK, европейское исполнение - ST796433

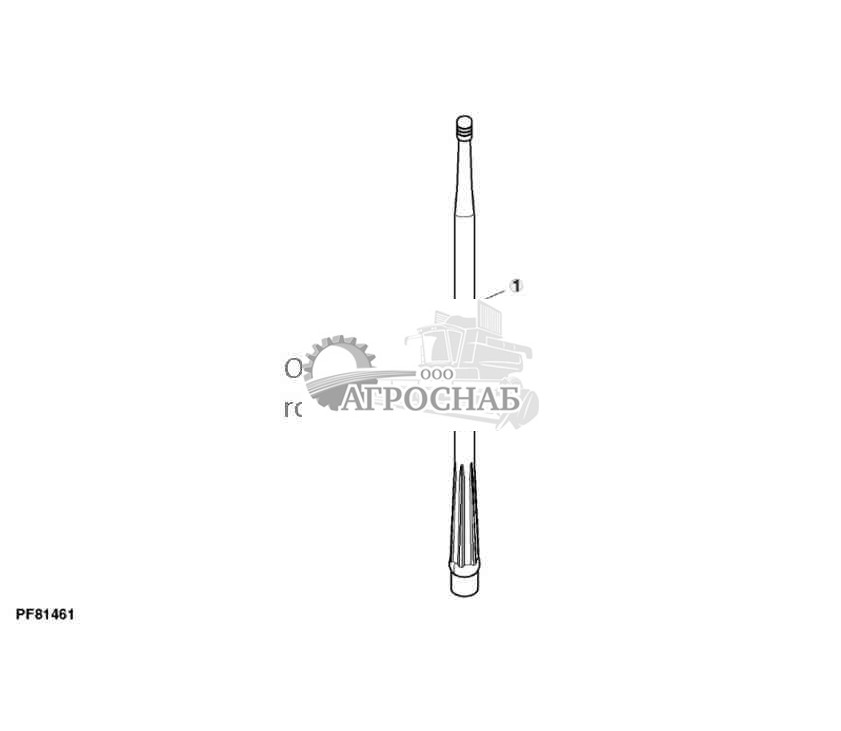

Антенна радиосистемы RTK - ST796007

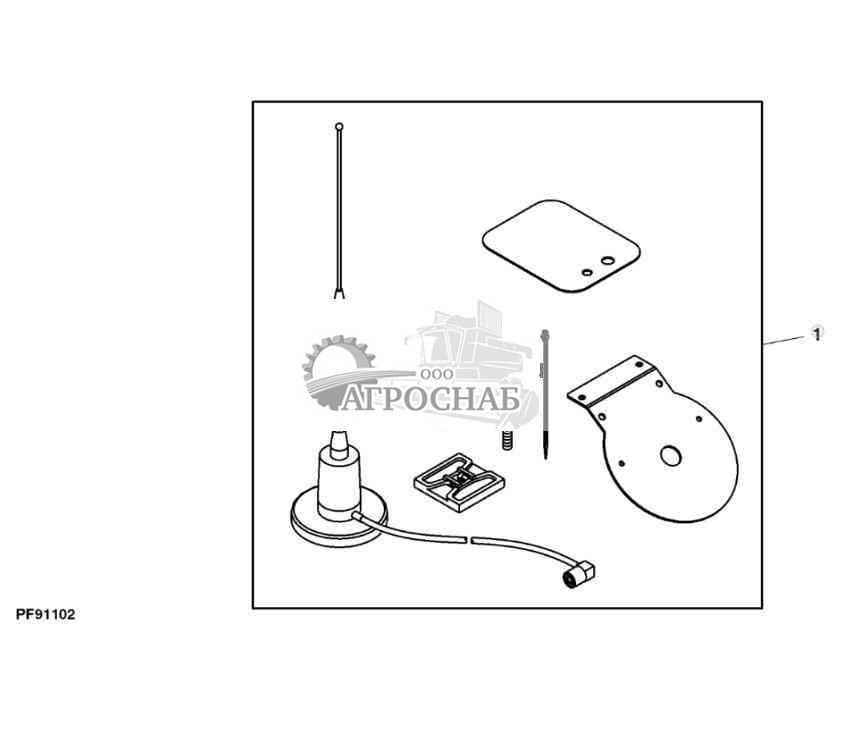

Навесное оборудование, удлинитель радиосистемы RTK 455 - ST796468

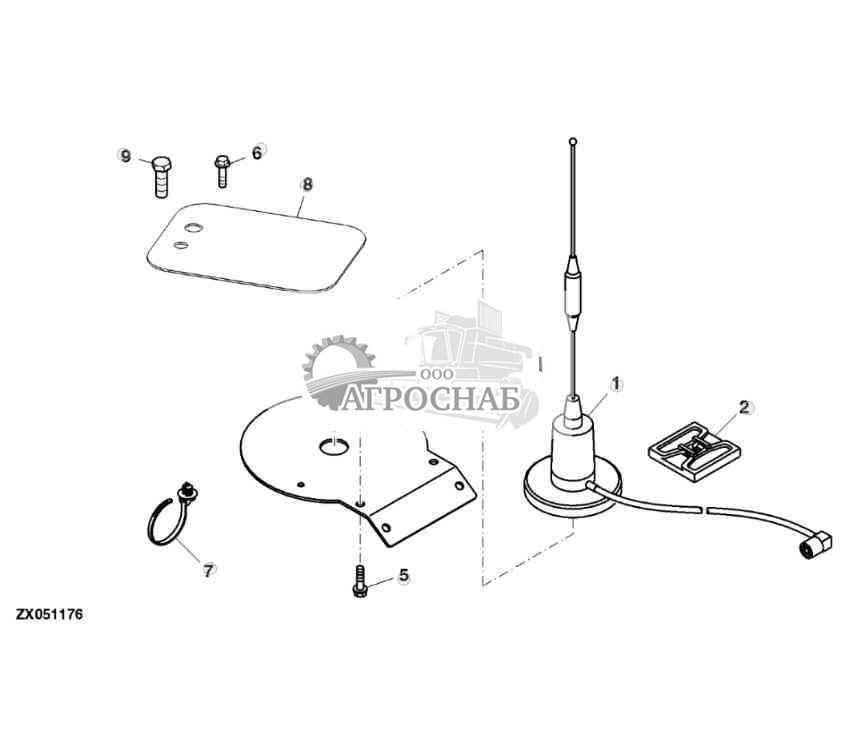

Магнитная антенна самоходной машины — радиосистема RTK 450 John Deere - ST796467
MOUNTING PARTS - CAMERA SYSTEM - ST52064 ( ДЕТАЛИ КРЕПЛЕНИЯ - СИСТЕМА КАМЕРЫ - )

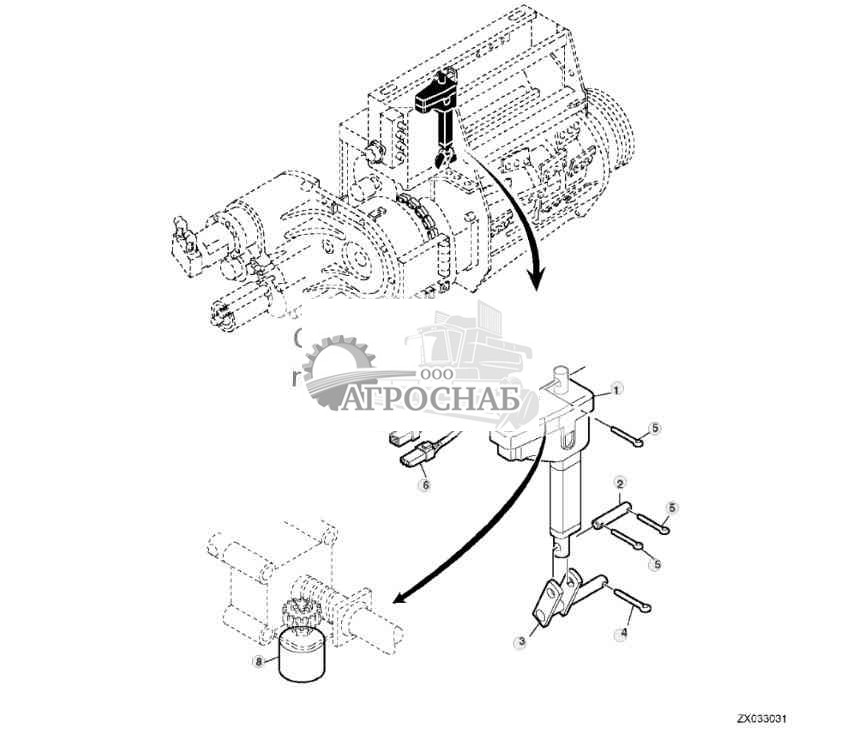

LINEAR MOTOR FOR KNIFE SHARPENING DEVICE - ST52065 ( ЛИНЕЙНЫЙ ДВИГАТЕЛЬ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ НОЖЕЙ )

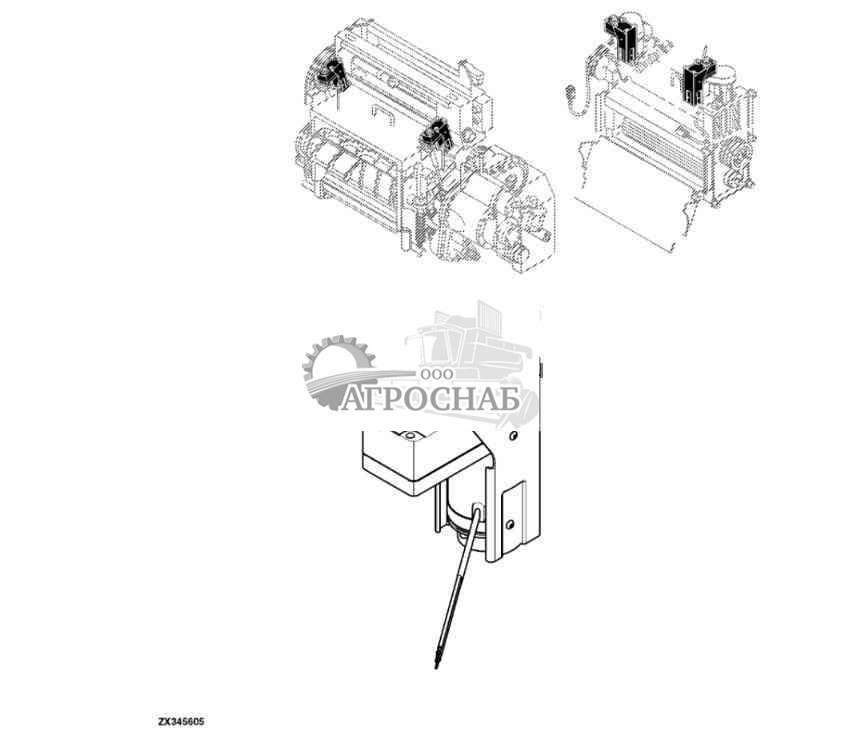

KERNEL PROCESSOR AND STATIONARY KNIFE ADJUSTMENT MOTOR - ST52066 ( ЯДРА ПРОЦЕССОРА И НЕПОДВИЖНЫЙ НОЖ РЕГУЛИРОВКА ДВИГАТЕЛЯ - )

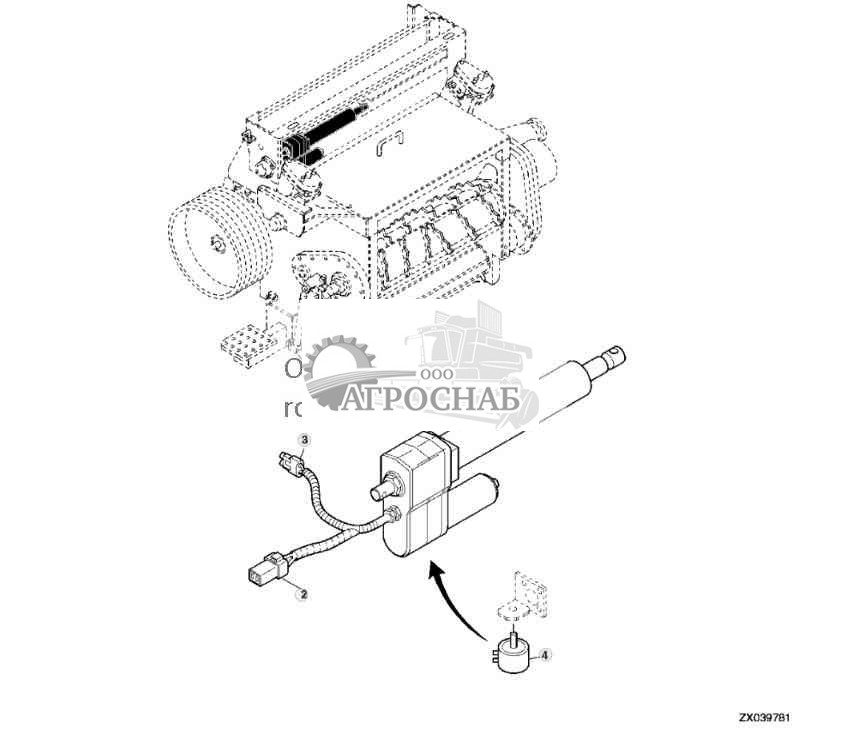

Мотор горизонтальной регулировки точильного камня - ST52067
Датчики сотрясений - ST52068

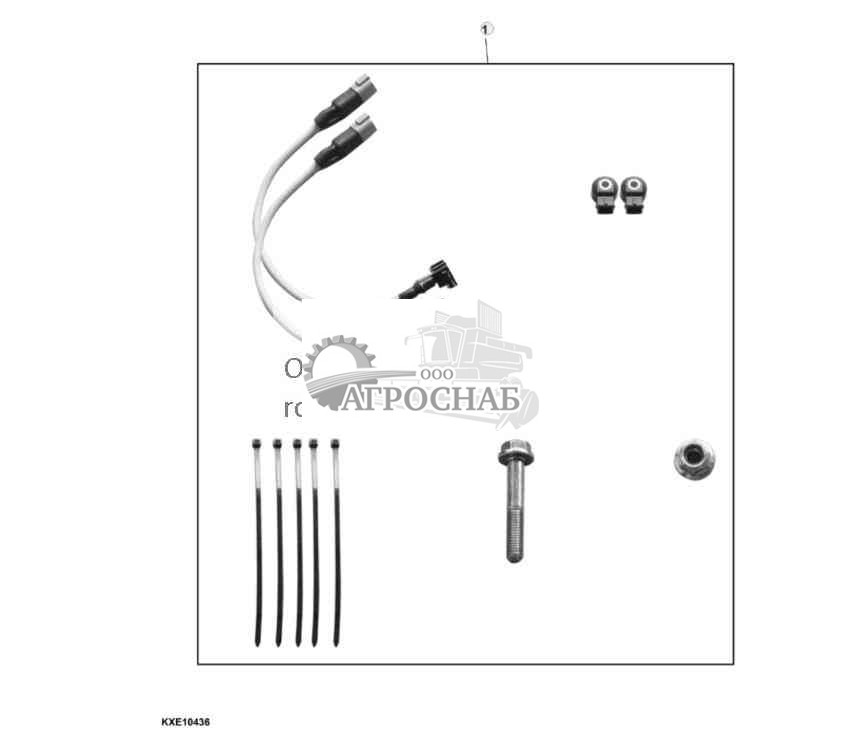

Комплект для самостоятельной установки, комплект датчика удара - ST895194
Датчик удара - ST895195

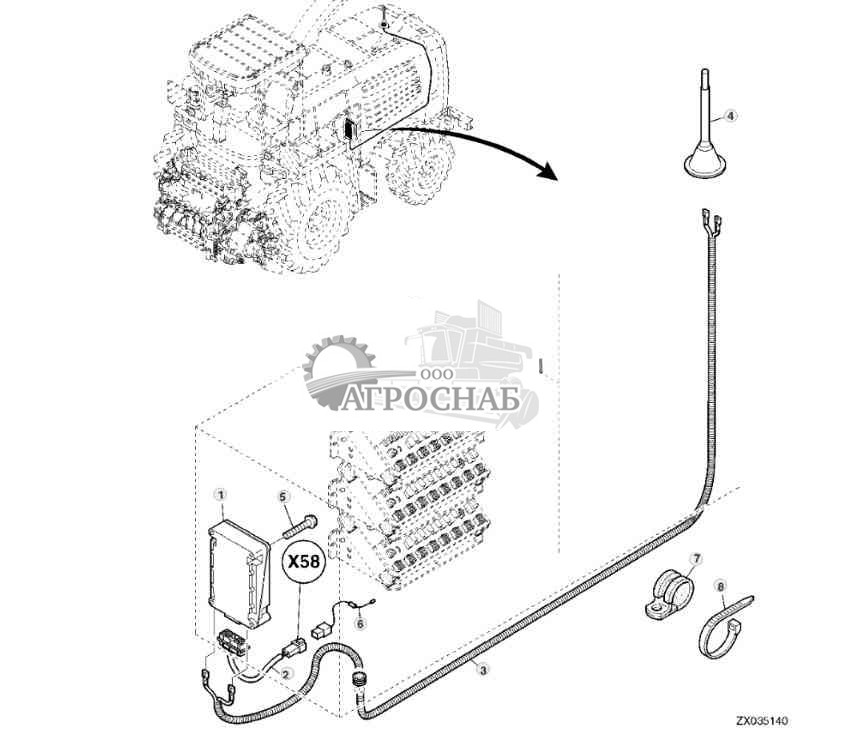

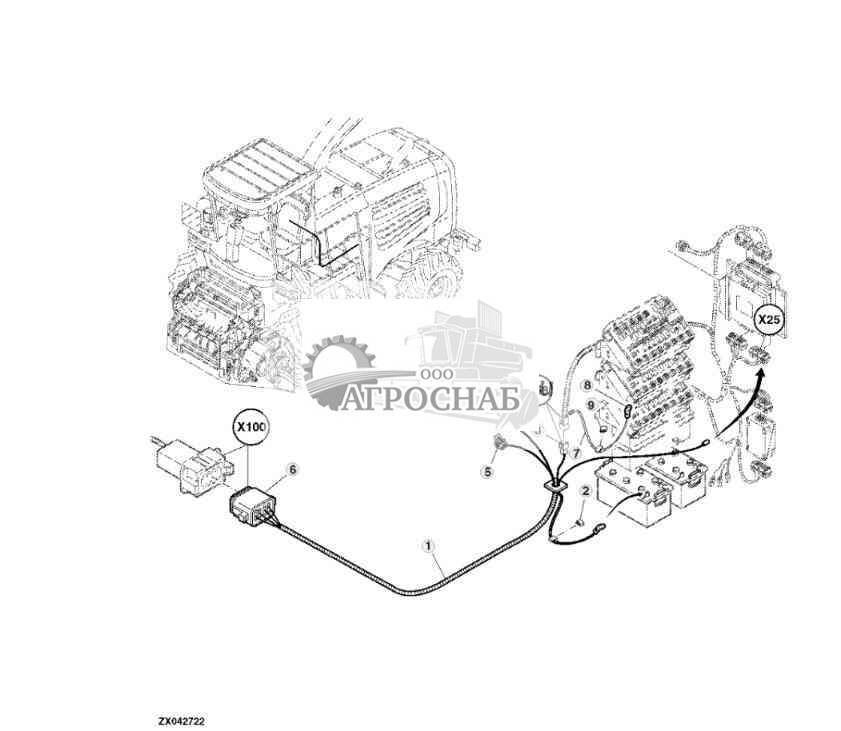

JDLINK (REMOTE DIAGNOSIS) - ST52069 ( ПРИЛОЖЕНИЕ JDLINK (ДИСТАНЦИОННАЯ ДИАГНОСТИКА) - )
JDLINK (REMOTE DIAGNOSIS) - ST52071 ( ПРИЛОЖЕНИЕ JDLINK (ДИСТАНЦИОННАЯ ДИАГНОСТИКА) - )

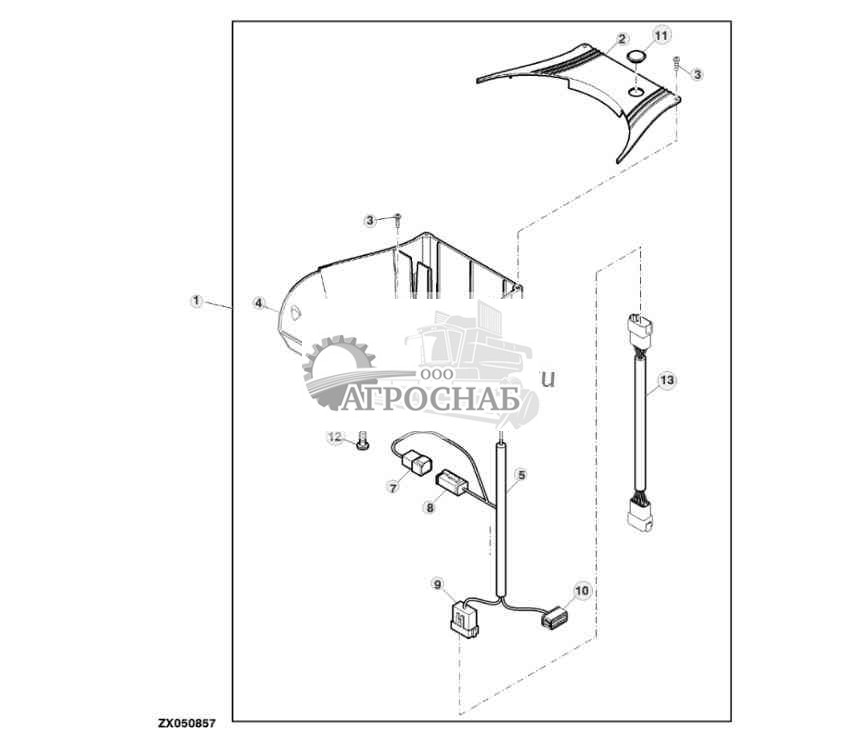

Детали крепления, узел кронштейна ITC, комплект - ST758581

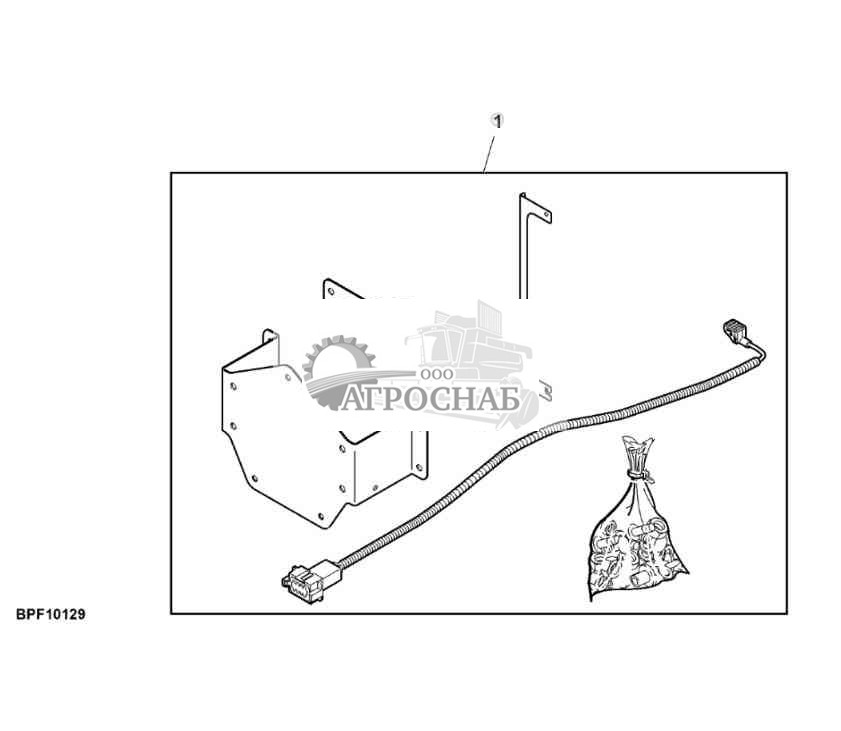

Attachment, JDLink™ SPFH Embedded Specific Machine Kit, 7000, 7050 or 7080 Series SPFH - ST751179 ( Вложение, приложение jdlink? SPFH встроенный набор машины, или SPFH серия - )
JDLINK 3 - ST52070 ( Приложение jdlink 3 - )

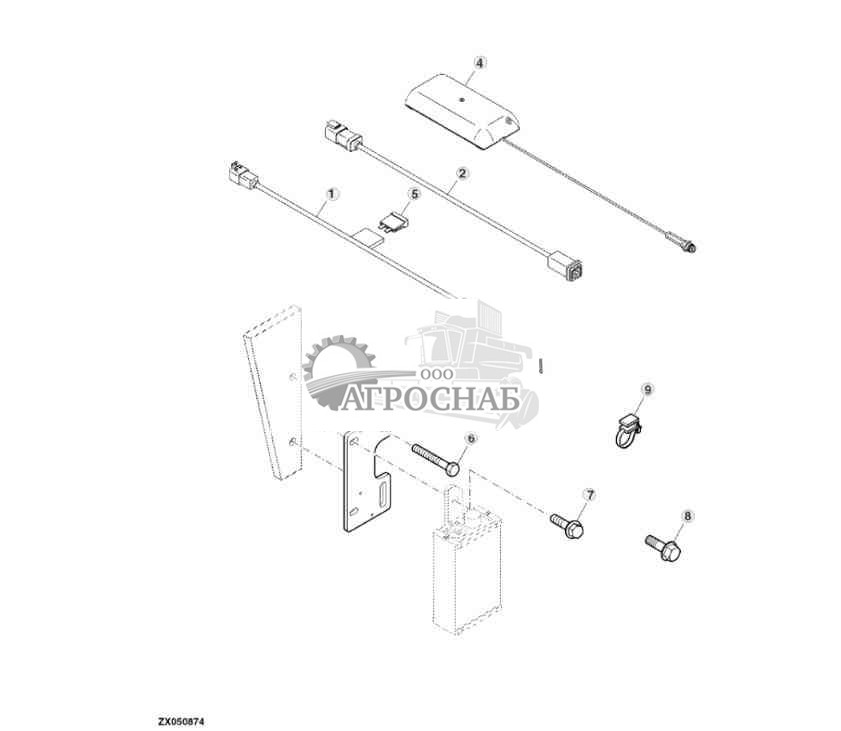

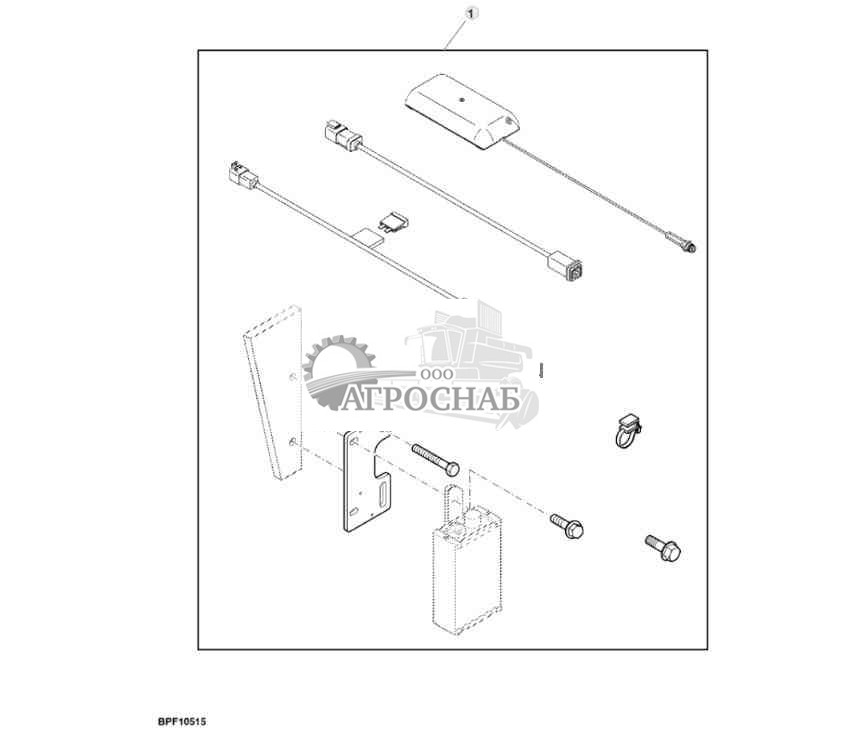

Оборудование, комплект установки мобильного RTK - ST758614
Комплект для установки мобильного RTK - ST760034

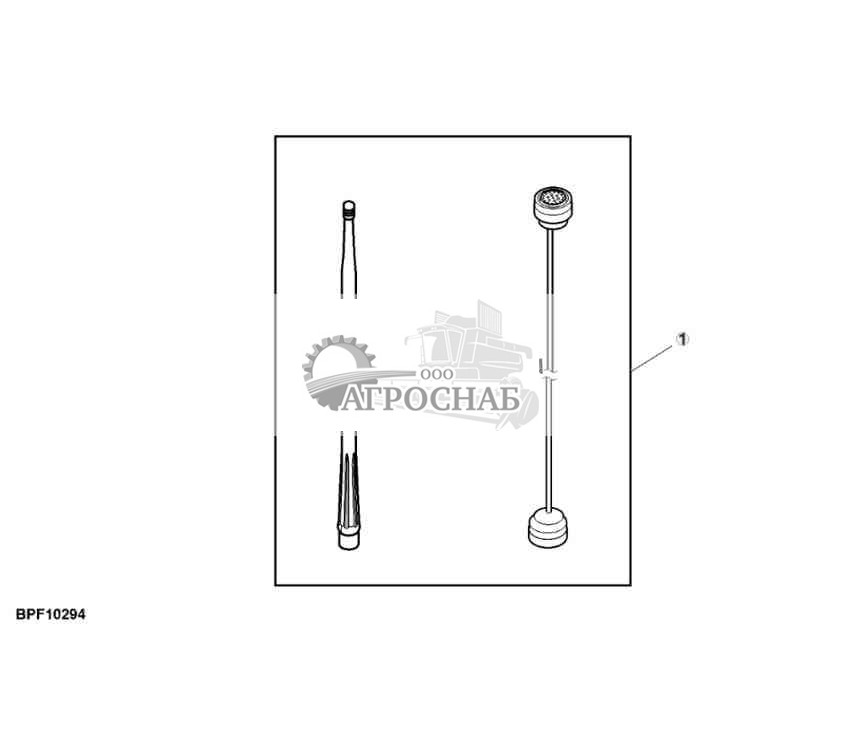

Навесное оборудование, база с высоким коэффициентом усиления - ST758616

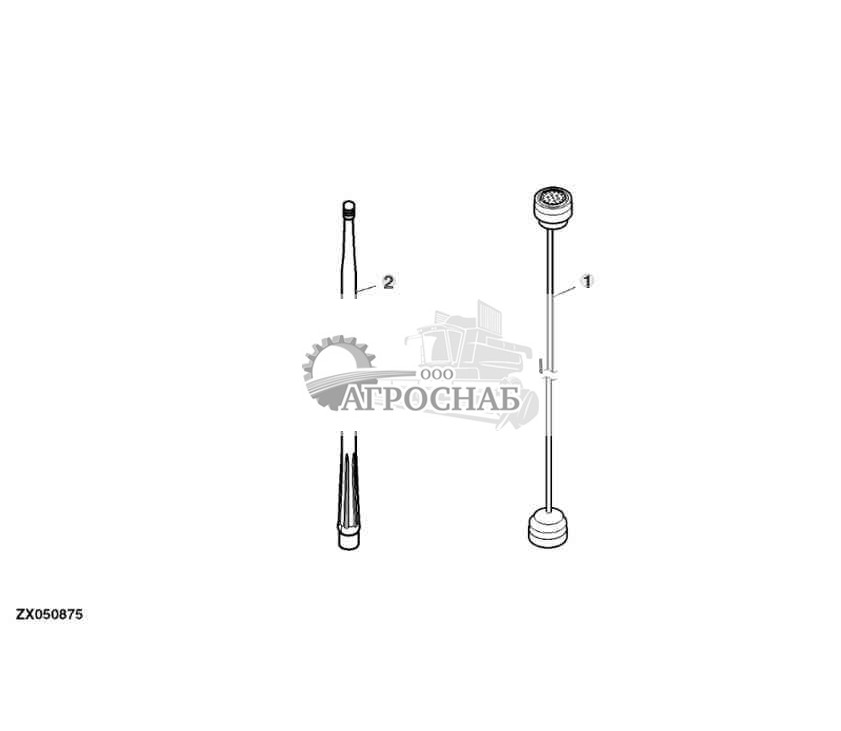

База с высоким коэффициентом усиления - ST760033

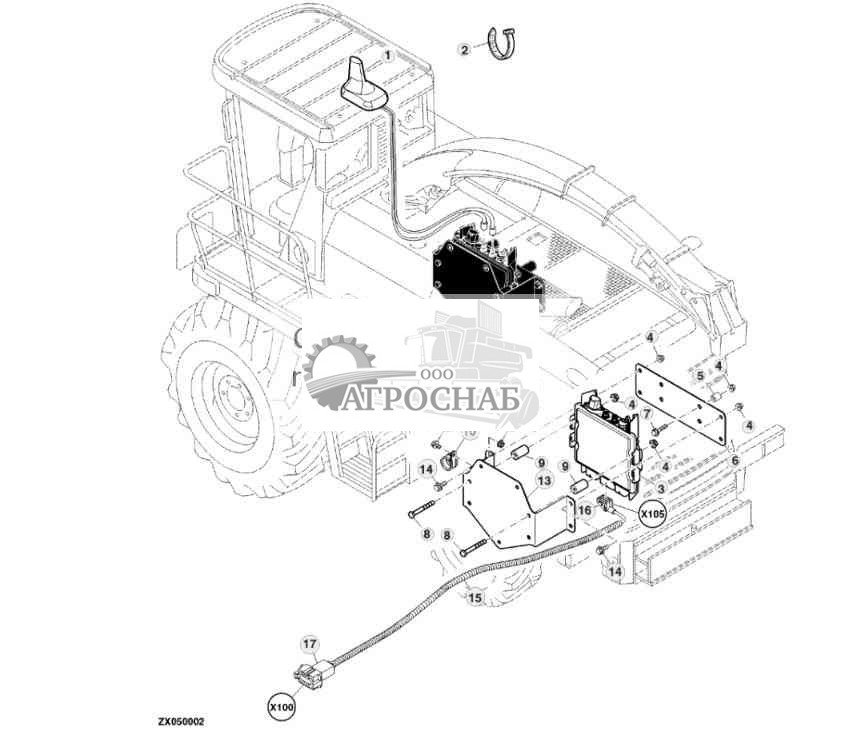

Modular Telematics Gateway - ST594834 ( Модульная Телематики Шлюзе )

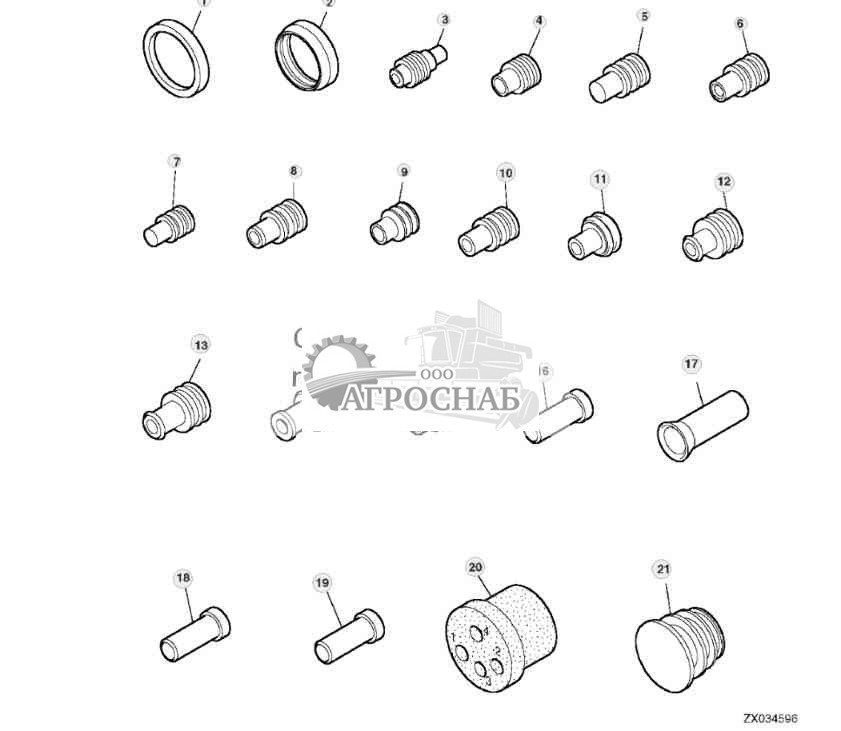

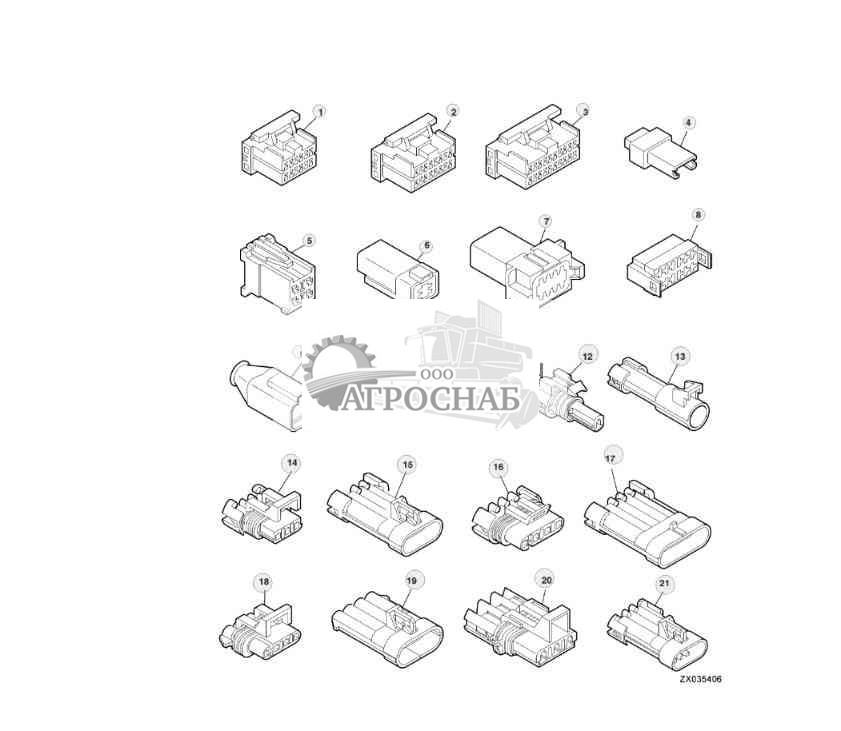

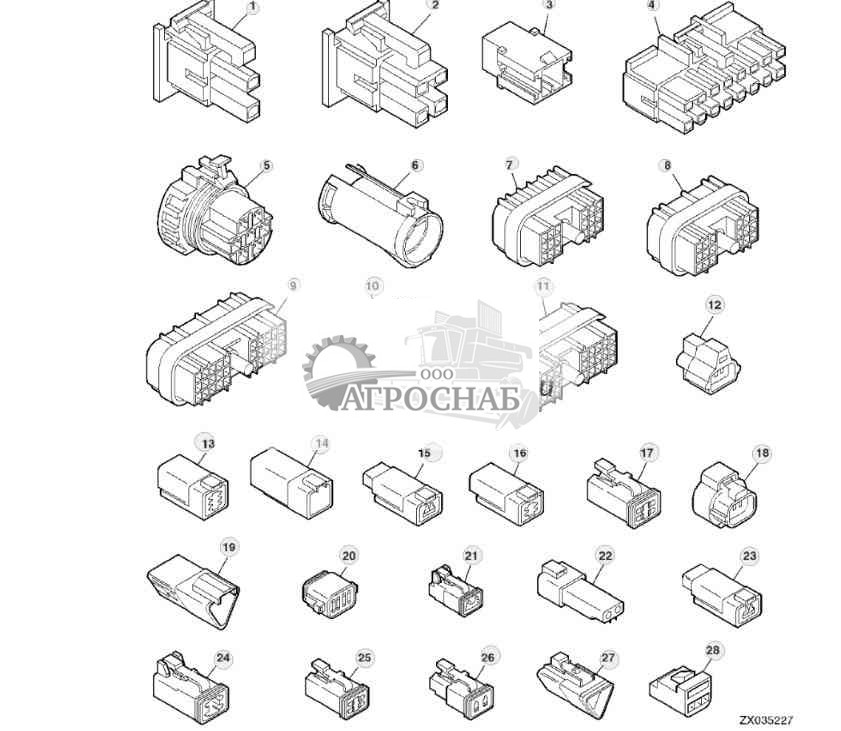

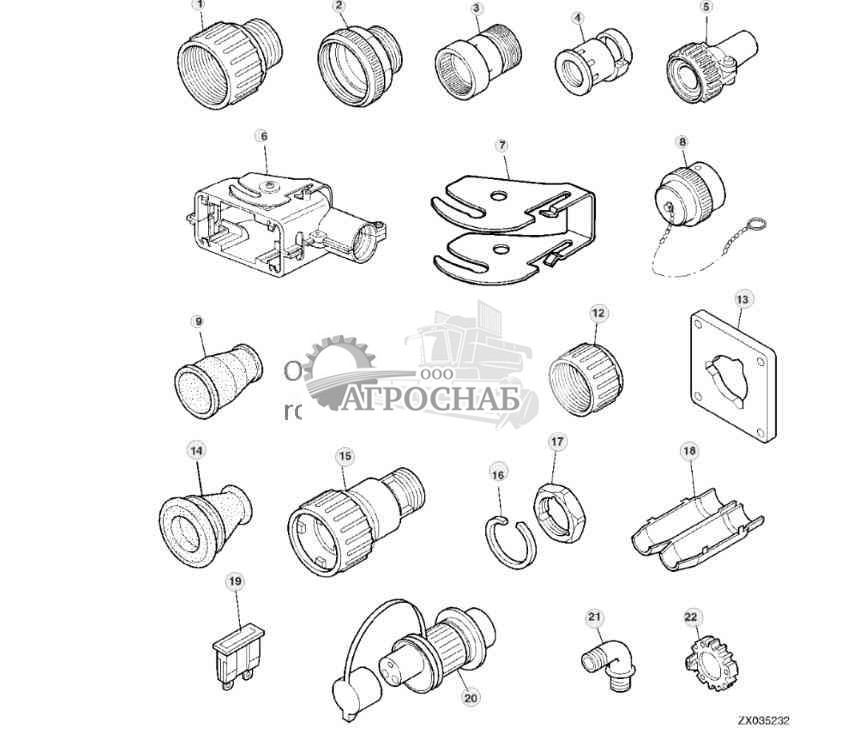

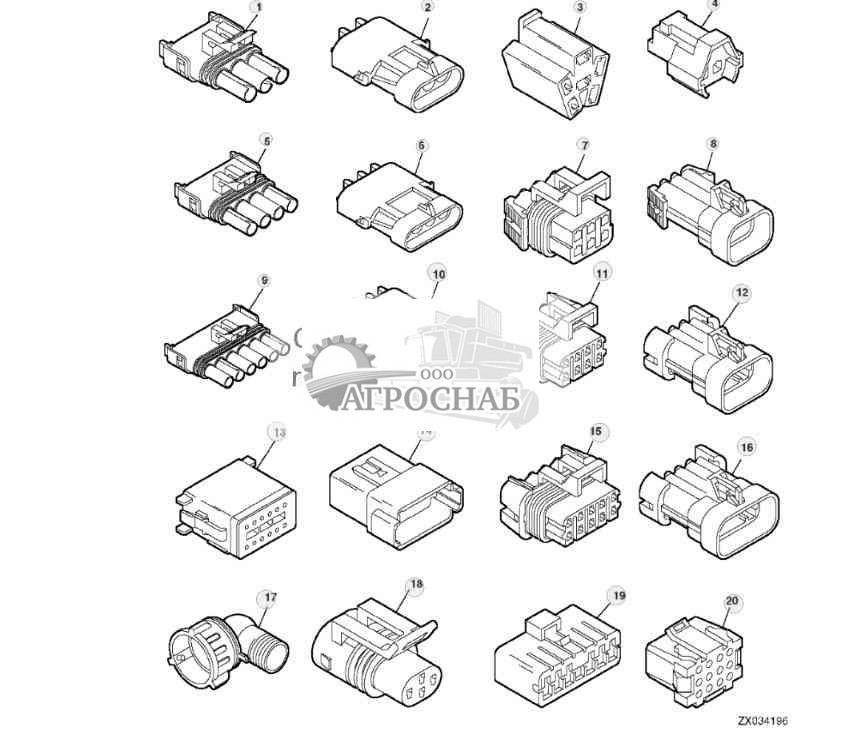

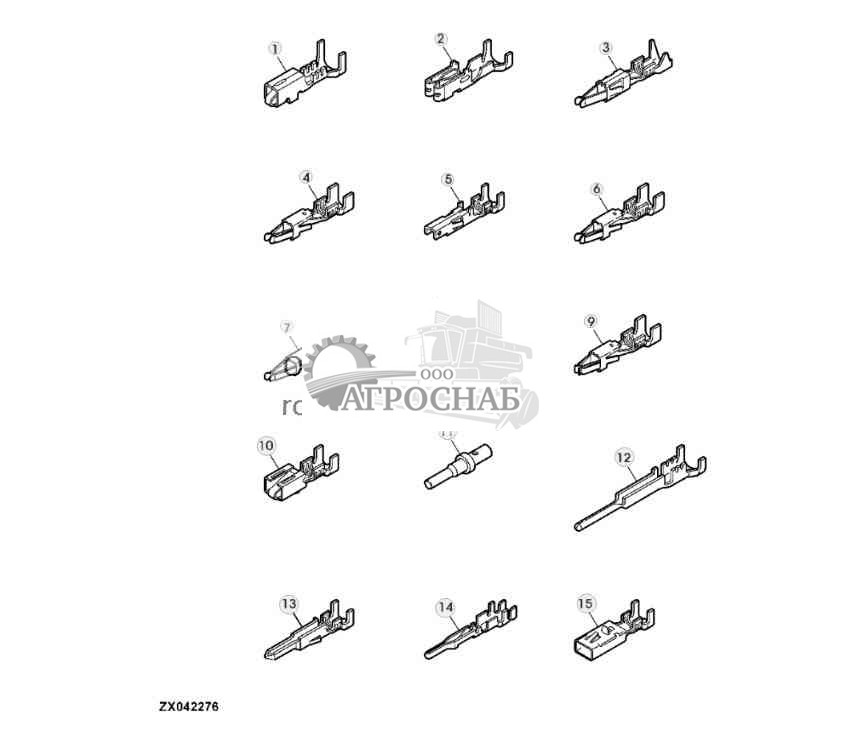

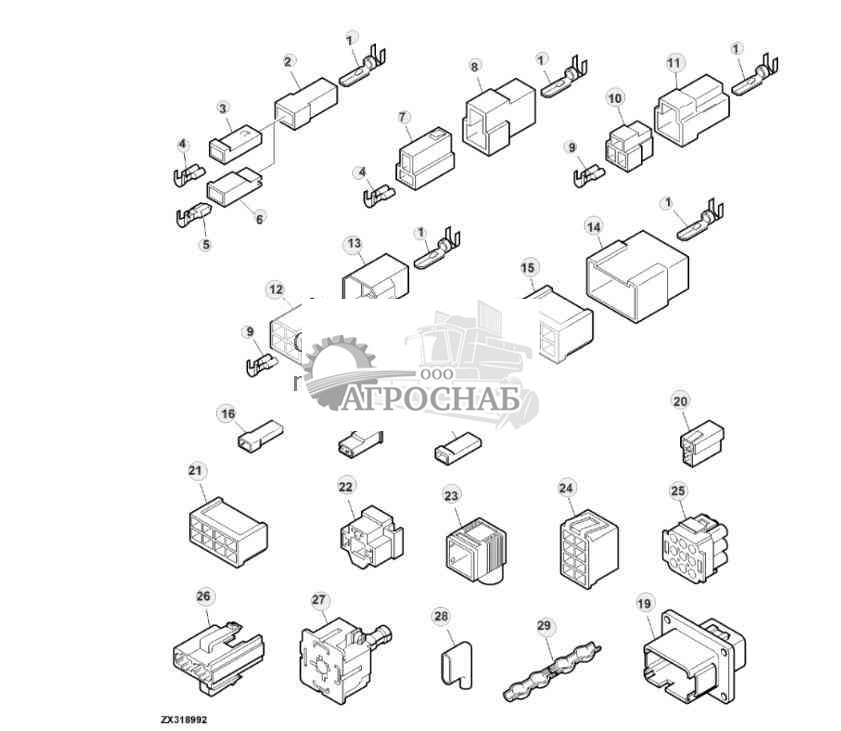

Аксессуары жгута проводов - ST52072

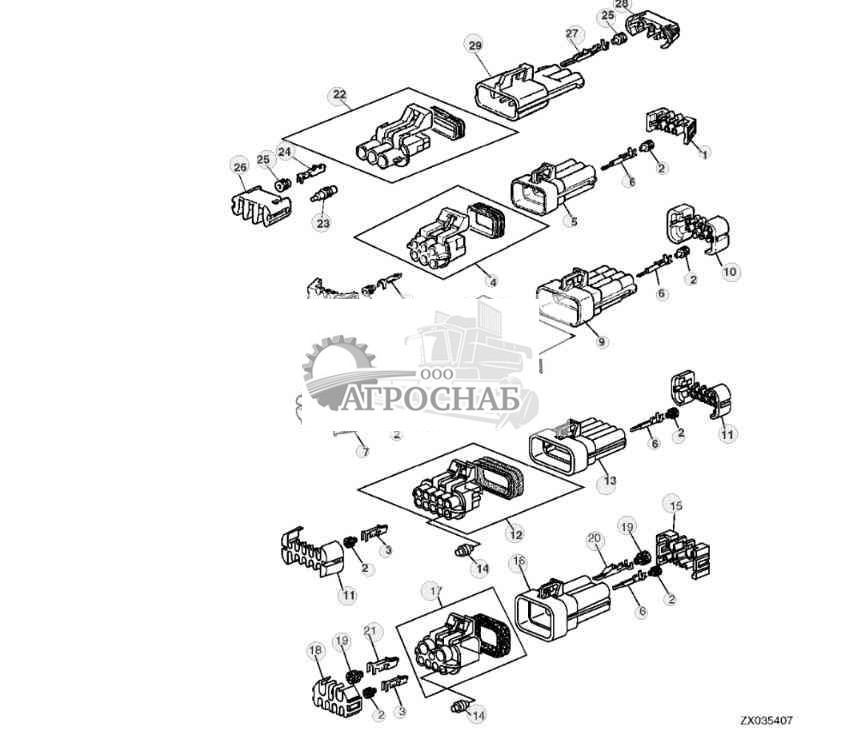

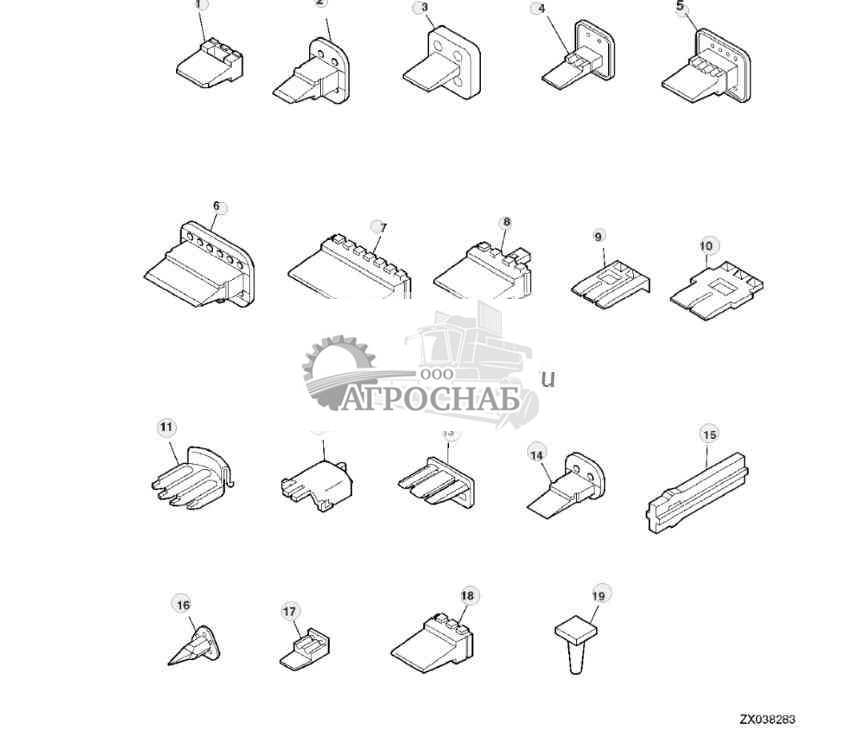

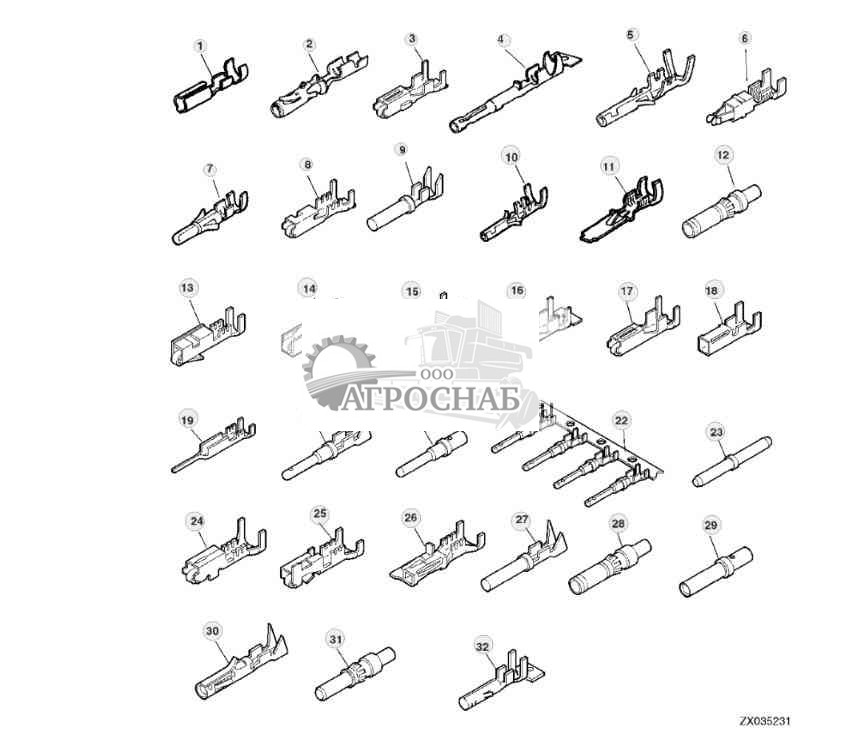

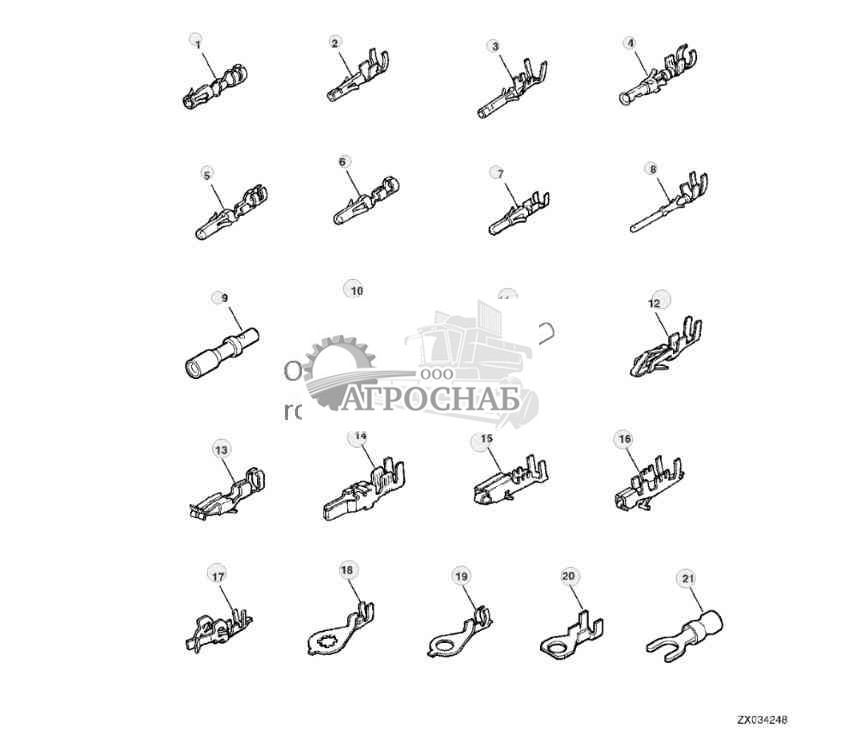

Аксессуары жгута проводов - ST52073

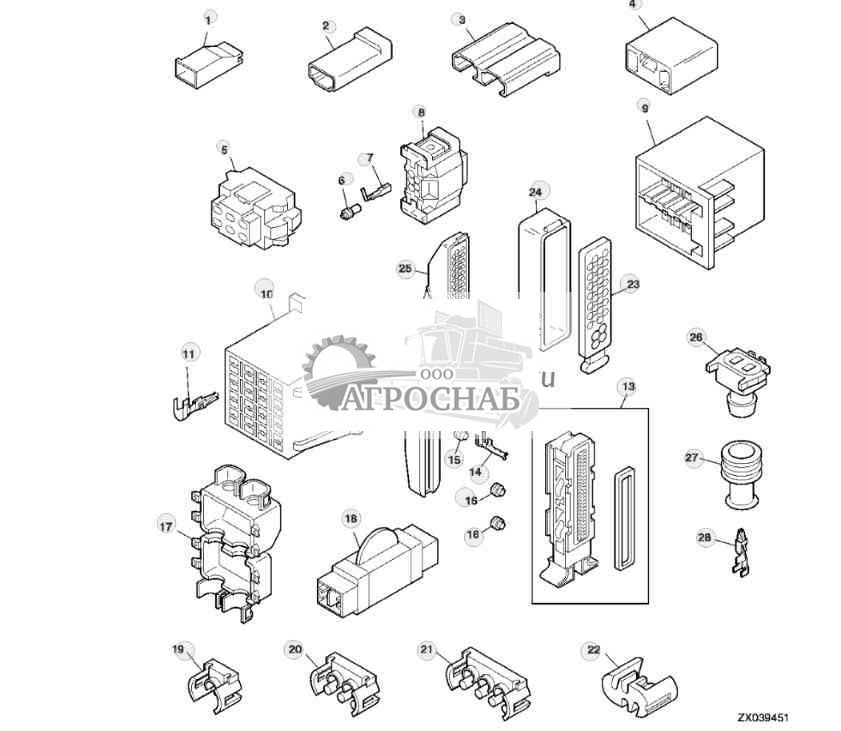

Аксессуары жгута проводов - ST52074
Аксессуары жгута проводов - ST52075
Аксессуары жгута проводов - ST52076

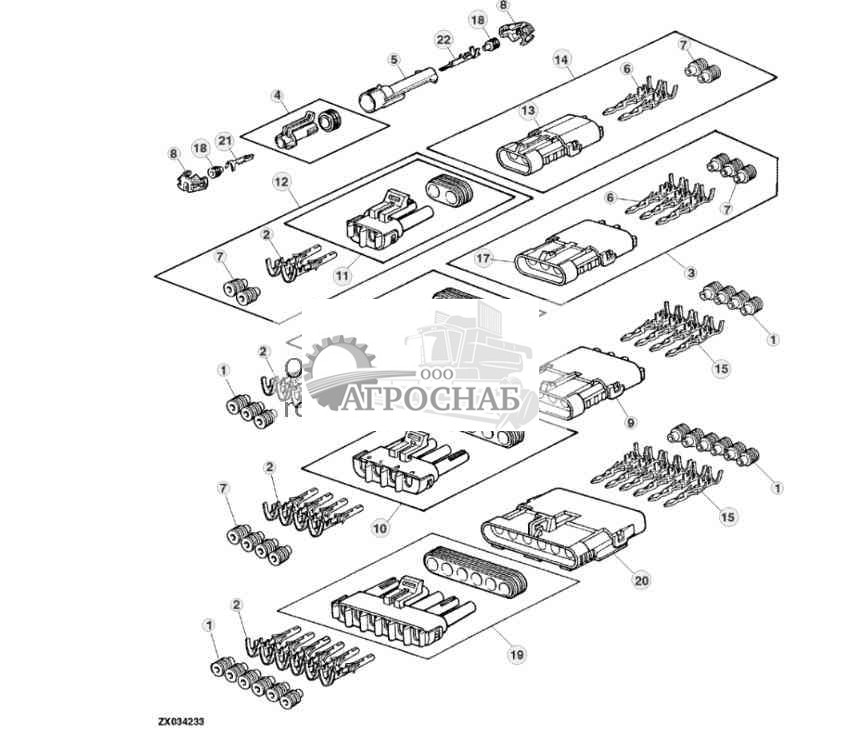

Клеммы и разъемы Weatherpack, жгут проводов - ST52077
Аксессуары жгута проводов - ST52078
Аксессуары жгута проводов - ST52079
Аксессуары жгута проводов - ST52080
Аксессуары жгута проводов - ST52081
Аксессуары жгута проводов - ST52082
Аксессуары жгута проводов - ST52083
Аксессуары жгута проводов - ST52084
Аксессуары жгута проводов - ST52085
Аксессуары жгута проводов - ST52086
Аксессуары жгута проводов - ST52087

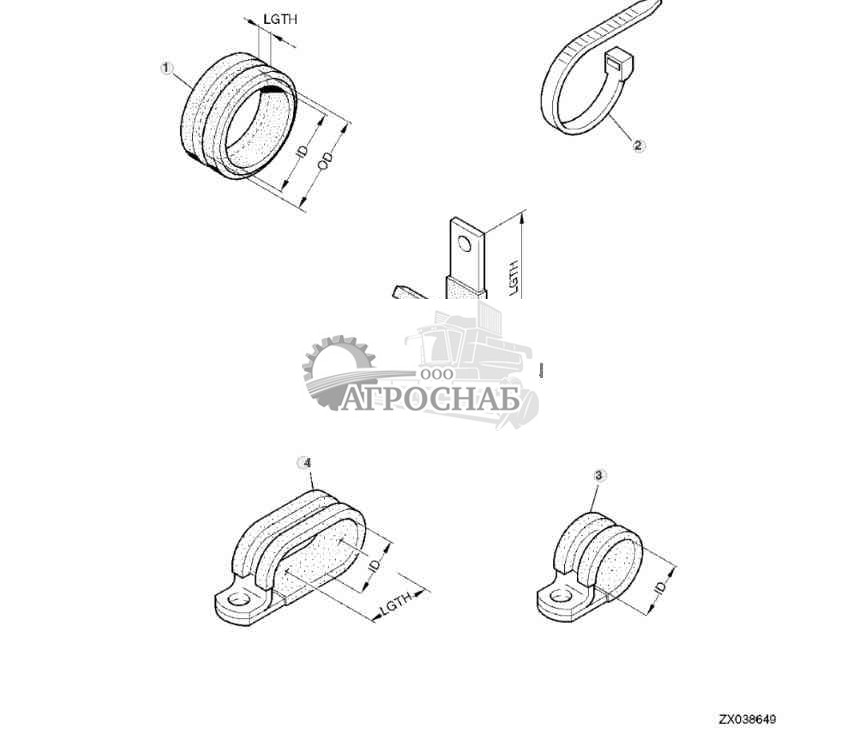

Бортаппаратура - ST737838

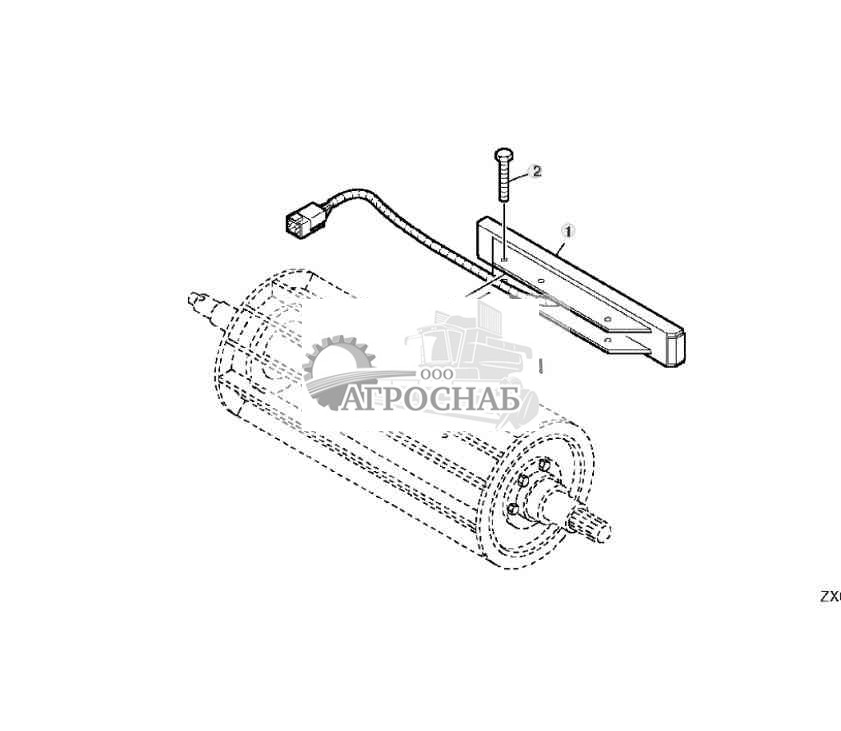

Датчик металлодетектора - ST51994
![Датчик металлодетектора]( "Джон Дир 7250 Датчик металлодетектора")
1 - Металлоискатель AZ102909
2 - Винт 19M7809 Количество:3 Примечание:M10 X 70
3 - Стопорная гайка 14M7167 Количество:3 Примечание:M10
Наверх

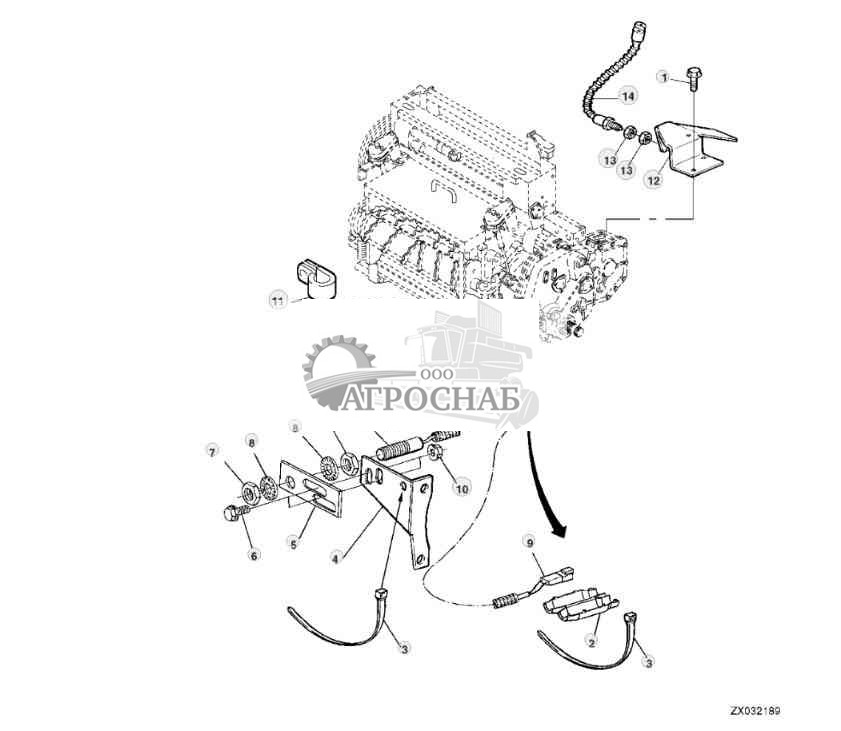

SENSORS AND BRACKETS - FOUR-GEAR LOC - ST51996 ( ДАТЧИКИ И КРОНШТЕЙНЫ - ЧЕТЫРЕ-ШЕСТЕРНИ ЛОК - )
![SENSORS AND BRACKETS]( "Джон Дир 7250 SENSORS AND BRACKETS")
1 - Винт 19M7866 Количество:2 Примечание:M8 X 20
2 - Ограждение Z100437
3 - Обвязной хомут R44302 Посмотреть аналогичные детали
4 - Стопор Z64819
5 - Хомут Z64821
6 - Винт 19M7865 Примечание:M8 X 16
7 - Гайка 14M7456 Количество:2 Примечание:M18
8 - Стопорная шайба 12H327 Количество:2 Примечание:3/4"
9 - Соленоид AZ57518
10 - Фланцевая гайка 14M7298 Примечание:M8
11 - Скоба H75541
12 - Стопор Z58964
13 - Гайка T12892 Количество:2
14 - Датчик AZ51016 Примечание:INCLUDES AZ50831, AH116104
14 - Датчик AH116104 Примечание:(Не показано)
14 - Узел электрич. разъема AZ50831 Примечание:(Not Illustrated) (ORD W/ Z64311, (2) Z64309)
Наверх

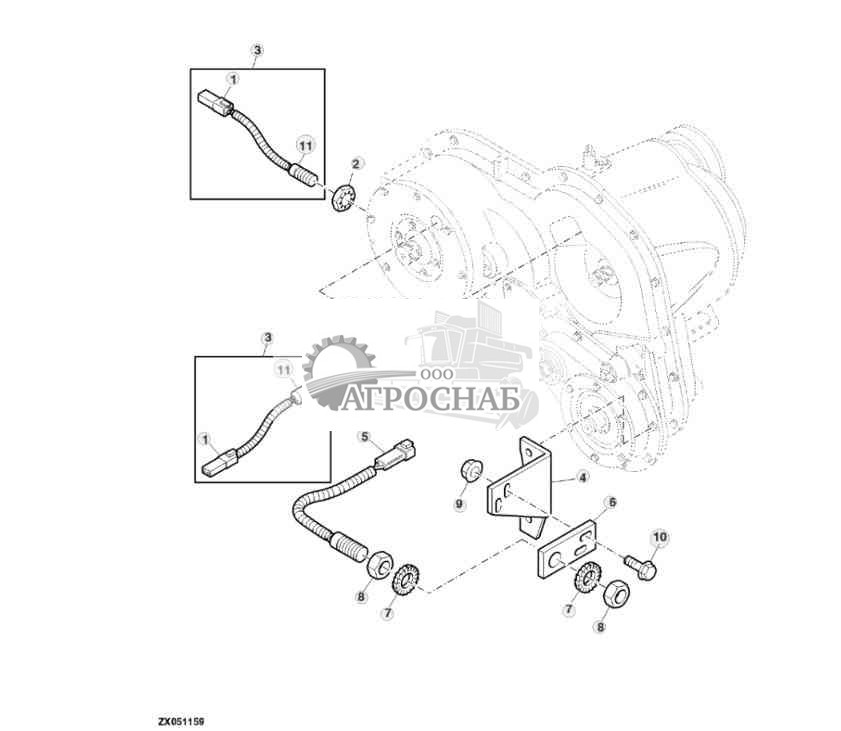

SENSORS AND BRACKETS - IVT LOC TRANSMISSION - ST51997 ( ДАТЧИКИ И КРОНШТЕЙНЫ - ИВТ ПЕРЕДАЧИ ЛОК - )
![SENSORS AND BRACKETS]( "Джон Дир 7250 SENSORS AND BRACKETS")
1 - Узел электрич. разъема AZ50831 Количество:2 Примечание:(ORD W/ Z64311, (2) Z64309)
2 - Гайка H104418 Количество:2
3 - Датчик AZ51016 Количество:2 Примечание:INCLUDES AZ50831, AH116104
4 - Карман Z78412
5 - Соленоид AZ57518
6 - Хомут Z64821
7 - Стопорная шайба ....... Количество:2
8 - Гайка ....... Количество:2
9 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
10 - Винт 19M7865 Количество:2 Примечание:M8 X 16
11 - Датчик AH116104 Количество:2 Примечание:(Feed Roll Speed)
Наверх

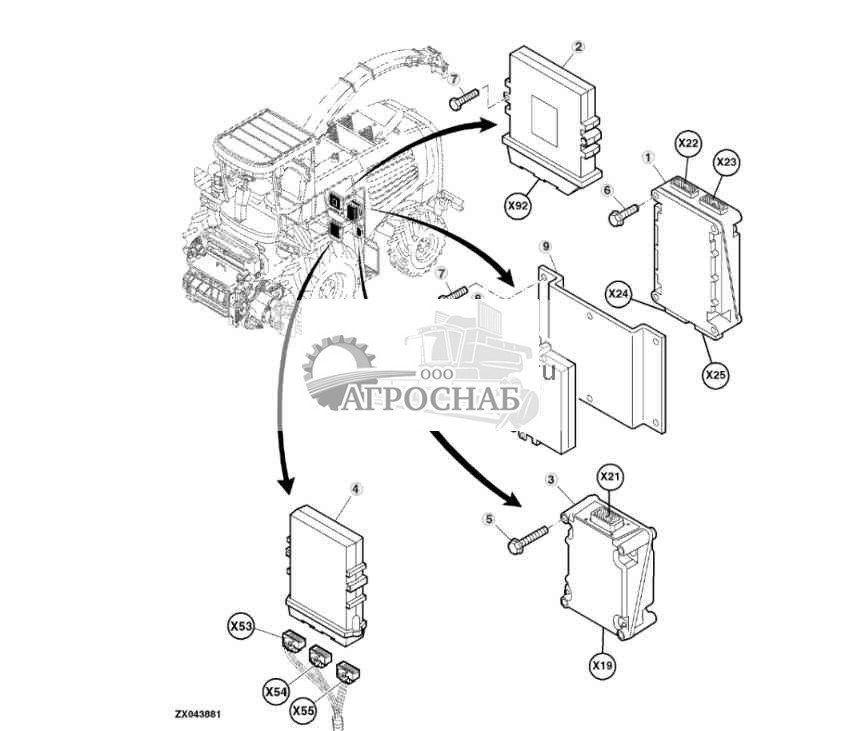

Блоки управления - ST51998
![Блоки управления]( "Джон Дир 7250 Блоки управления")
1 - Контроллер машины AXE14320 Примечание:(FOR 4-GEAR LENGTH-OF-CUT TRANSMISSION) SPF (SUB FOR AZ100676)
1 - Контроллер машины AXE14319 Примечание:(FOR IVT LENGTH-OF-CUT TRANSMISSION) SPF (SUB FOR AZ100674)
2 - Электрон. блок управления RE531808 Примечание:VI-ECU (SUB FOR RE520953)
2 - Контроллер двигат. восст. SE502800 Примечание:(Level 14) REMAN FOR RE531808
2 - Контроллер двигат. восст. SE502801 Примечание:(Level 14) REMAN FOR RE520953
3 - Пульт управления AXE21371 Примечание:SIG; SUB FOR AZ100820
4 - Пульт управления AZ100562 Примечание:RGC-2
5 - Винт с головкой 19M7721 Количество:4 Примечание:M6 X 65
6 - Винт 19M8827 Количество:4 Примечание:(FOR 4-GEAR LENGTH-OF-CUT TRANSMISSION) M6 X 130
6 - Винт 19M8911 Количество:8 Примечание:(FOR IVT LENGTH-OF-CUT TRANSMISSION) M6 X 70
7 - Винт 19M8092 Примечание:M6 X 50
8 - Контроллер машины AH230756 Примечание:(SUB FOR AH222195)
9 - Адаптер Z103503
Наверх

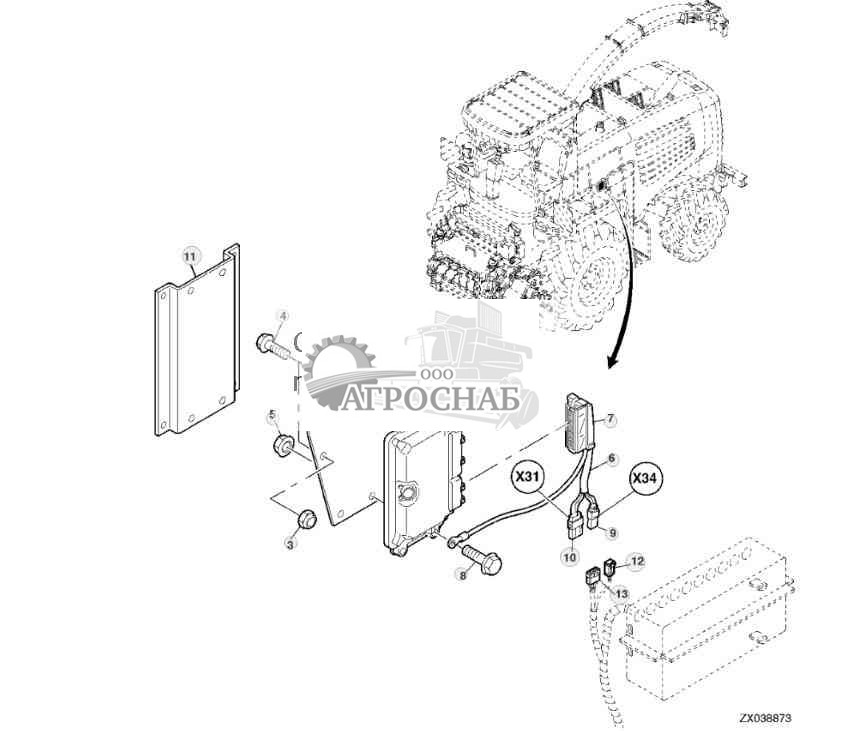

CONTROL UNIT AND ADAPTER WIRING HARNESS - FOUR-WHEEL DRIVE - ST52000 ( БЛОК УПРАВЛЕНИЯ И ЖГУТ ПРОВОДОВ АДАПТЕРА - ПОЛНЫЙ ПРИВОД - )
![CONTROL UNIT AND ADAPTER WIRING HARNESS]( "Джон Дир 7250 CONTROL UNIT AND ADAPTER WIRING HARNESS")
1 - Пульт управления AZ102245 Примечание:RDC
2 - Опора Z100754
3 - Стопорная гайка 14M7165 Количество:3 Примечание:M6
4 - Винт 19M7862 Количество:3 Примечание:M6 X 20
5 - Фланцевая гайка 14M7303 Количество:4 Примечание:M6
6 - Жгут проводов AZ100378
7 - Корпус электр. разъема Z100483 Количество:4 Примечание:(ORD W/ Z100484, (4) Z100485, (14) Z100486, (4) Z100487, (14) Z100488, (34) 57M7403)
8 - Винт 19M7863 Количество:4 Примечание:M6 X 25
9 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ 57M7619, (4) N282068)
10 - Узел электрич. разъема 57M7633 Примечание:(ORD W/ 57M7632, (12) N282068)
11 - Пластина ....... Примечание:(ORD Z101425)
12 - Узел электрич. разъема AZ50830
13 - Узел электрич. разъема 57M7634
Наверх

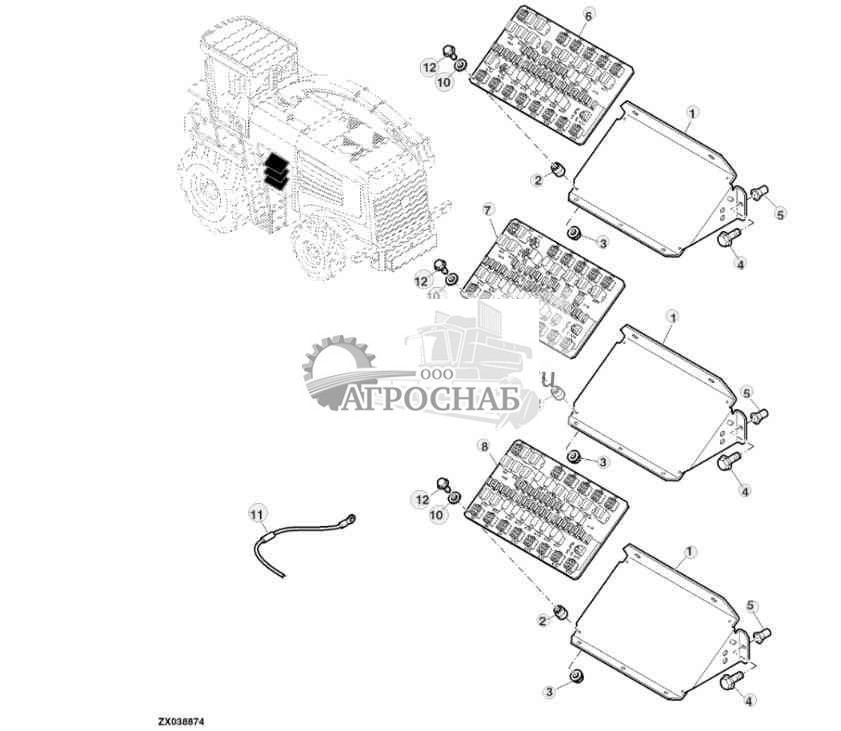

Панели предохранителей - ST52001
![Панели предохранителей]( "Джон Дир 7250 Панели предохранителей")
1 - Кронштейн Z74729 Количество:3
2 - Уплотнение Z81902 8
3 - Гайка 14M7139 Примечание:M4
4 - Винт 19M7865 Количество:6 Примечание:M8 X 16
5 - Гайка Z51801 Количество:6
6 - Щиток AXE14965 Примечание:(SUB FOR AZ101786)
7 - Щиток AZ101787
8 - Печатная схема AZ101788
9 - Реле AL76702 Примечание:12V 10/20AПосмотреть аналогичные детали
9 - Реле AL77324 Примечание:12V 20/40A
10 - Шайба 24M7117 Количество:36 Примечание:4.300 X 9 X 0.800 mm
11 - Жгут проводов AZ100171 Примечание:(FOR 4-GEAR LENGTH-OF-CUT TRANSMISSION)
12 - Винт с головкой 19M7715 8 Примечание:M4 X 30
.. - Плавкий предохранитель AZ100125 Примечание:KIT, INCL (5) 2A, (5) 5A, (5) 7, 5A, (5) 15A, (5) 20A, (5) 30A
.. - Плавкий предохранитель 99M7064 Примечание:7, 5AПосмотреть аналогичные детали
Наверх

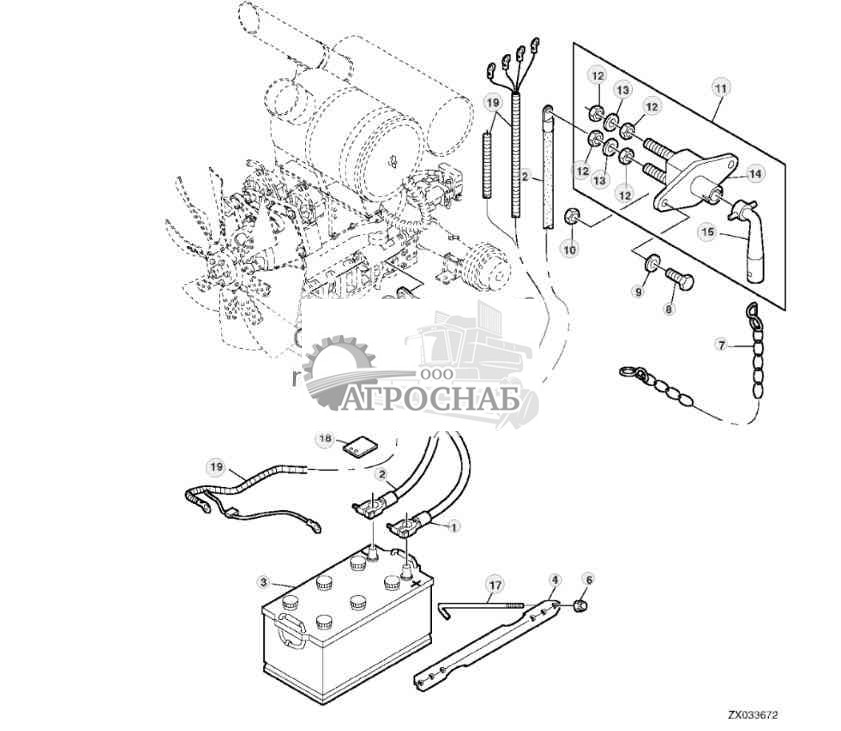

Аккумуляторная батарея, кабель батареи выключатель батареи - ST52002
![Аккумуляторная батарея, кабель батареи выключатель батареи]( "Джон Дир 7250 Аккумуляторная батарея, кабель батареи выключатель батареи")
1 - Кабель AZ100284
2 - Кабель аккумулятора AZ100285
3 - Батарея влажной зарядки AL203840 Примечание:SUB FOR AL119625
4 - Уголок L151959
5 - Кабель AZ41015
6 - Стопорная гайка 14M7397 Количество:2 Примечание:M6
7 - Звено цепи AZ12018
8 - Винт 19M7862 Количество:2 Примечание:M6 X 20
9 - Шайба 24M7139 Количество:2 Примечание:6.400 X 18 X 1.600 mm
10 - Фланцевая гайка 14M7303 Количество:2 Примечание:M6
11 - Переключатель AL68661
12 - Гайка 14M7152 Количество:4 Примечание:M10
13 - Стопорная шайба 12M7013 Количество:2 Примечание:10.200 mm
14 - Переключатель ....... Примечание:(ORD AL68661)
15 - Кнопка L64229
16 - Гайка .......
17 - Г-образный болт L156216 Количество:2
18 - Крышка Z102340 Количество:2
19 - Жгут проводов AXE13664 Примечание:(SUB FOR AZ102551, AZ103592, AZ103828, AXE12090 APPL)
Наверх
Генератор переменного тока - ST52003

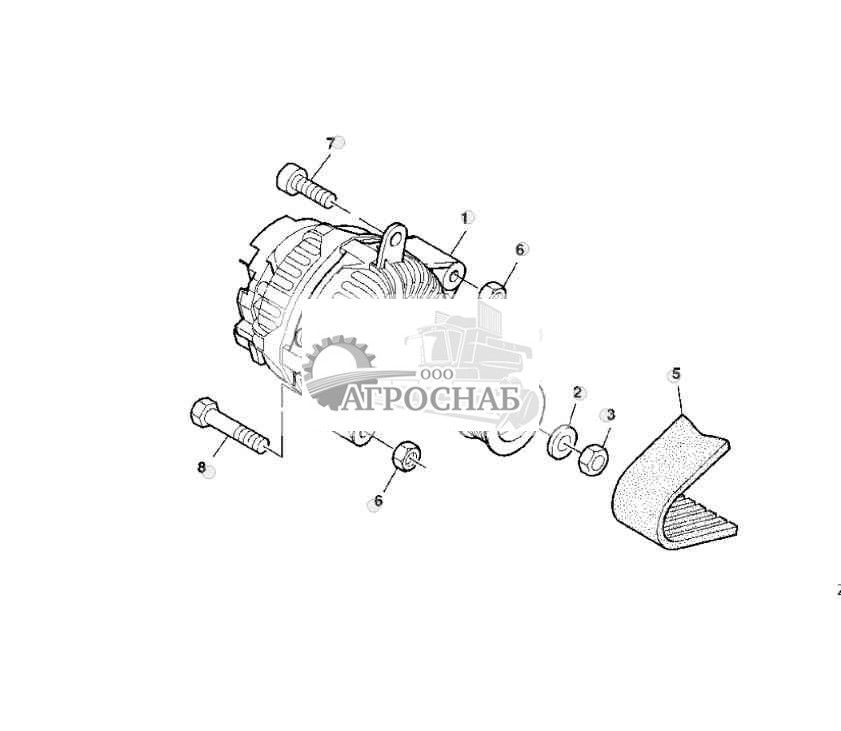

![Генератор переменного тока]( "Джон Дир 7250 Генератор переменного тока")
1 - Генератор переменн. тока AL166647 Примечание:14V 150A
2 - Шайба 24M7028 Примечание:10.500 X 20 X 2 mm
3 - Фланцевая гайка L78085
4 - Шкив Z100401
5 - Клиновой ремень L114468 Примечание:(SUB FOR L114293)Посмотреть аналогичные детали
6 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
7 - Винт 19M7810 Примечание:M10 X 80
8 - Винт 19M7811 Примечание:M10 X 90
Наверх
Монтажные кронштейны генератора переменного тока - ST52005
![Монтажные кронштейны генератора переменного тока]( "Джон Дир 7250 Монтажные кронштейны генератора переменного тока")
1 - Регулировочный хомут Z104167
2 - Кронштейн Z100818
3 - Кронштейн AZ103428
4 - Распорная втулка Z100832
5 - Винт 19M8292 Примечание:M10 X 50
6 - Винт 19M8162 Количество:4 Примечание:M10 X 40
7 - Фланцевая гайка 14M7296 Примечание:M10
Наверх
Магнитная автосцепка - ST52007
![Магнитная автосцепка]( "Джон Дир 7250 Магнитная автосцепка")
1 - Датчик RE519144
2 - Уплотнительное кольцо 51M7044 Примечание:17.300 X 2.200 mm
Наверх

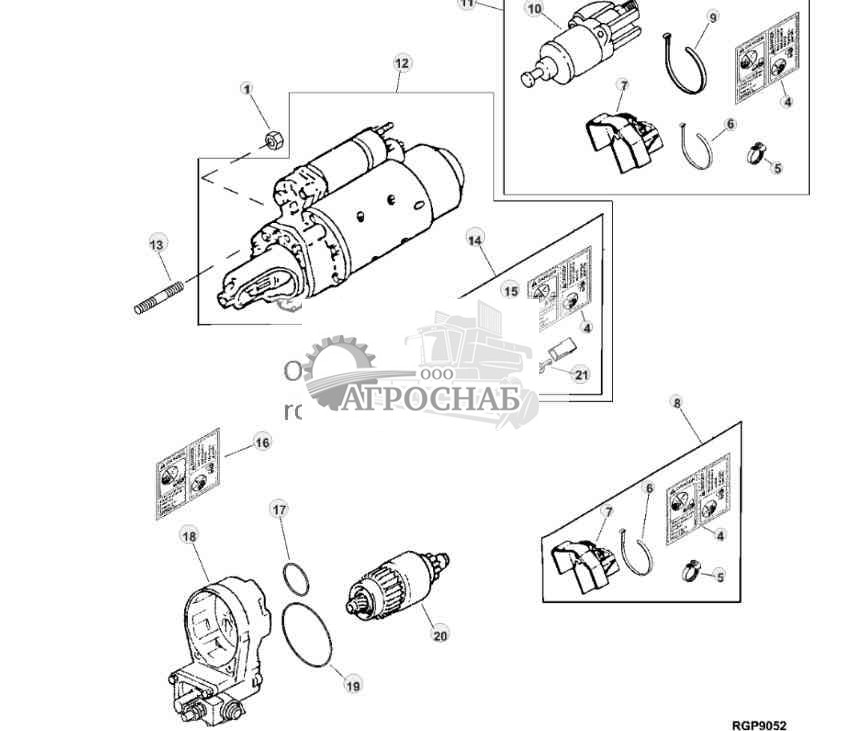

(7200) STARTING MOTOR (DENSO) (12V) - ST52009 ( () ЗАПУСК ДВИГАТЕЛЯ (ДЕНСО) () - )
![(7200) STARTING MOTOR (DENSO) (12V)]( "Джон Дир 7250 (7200) STARTING MOTOR (DENSO) (12V)")
1 - Фланцевая гайка E55662
2 - Шайба 24M7096 Примечание:10.500 X 18 X 1.600 mm
3 - Винт с головкой 19H3219 Примечание:3/8" X 1-3/8"
4 - Метка T146102 Примечание:Английский
5 - Скоба TY22471
6 - Обвязной хомут H113196
7 - Крышка ....... Примечание:(ORD RE45329)
8 - Крышка RE45329
9 - Обвязной хомут R44302 Посмотреть аналогичные детали
10 - Переключатель RE42777 Примечание:DENSO
11 - Соленоид RE45330 Примечание:DENSO
12 - Комплект стартера двигат. RE70957 Примечание:DENSO
12 - Мотор стартера TY24439 Примечание:DENSO
12 - Мотор стартера восст. SE501403 Примечание:REMAN FOR RE70957 OR TY24439
13 - Шпилька R515224
14 - Комплект крышек RE70756
15 - Обвязной хомут R96703
16 - Метка T146102 Примечание:Английский
16 - Предупредительные знаки T146104 Примечание:Французский
16 - Предупредительные знаки T146517 Примечание:ENGLISH/FRENCH
16 - Предупредительные знаки T146106 Примечание:Испанский
16 - Предупредительные знаки T146515 Примечание:Немецкий
16 - Предупредительные знаки T146516 Примечание:Итальянский
17 - Уплотнительное кольцо R135510
18 - Переключатель RE70486 Примечание:DENSO
19 - Уплотнительное кольцо R135509
20 - Муфта RE70487
21 - Крышка ....... Примечание:(ORD RE70756)
Наверх

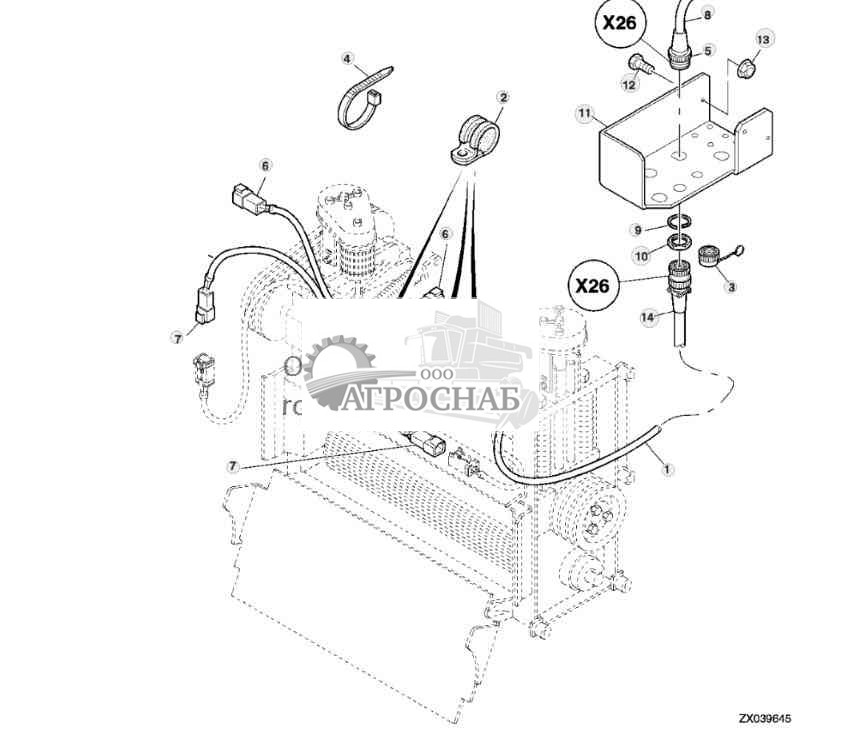

Жгут проводов, регулировка доизмельчителя зерна - ST52016
![Жгут проводов, регулировка доизмельчителя зерна]( "Джон Дир 7250 Жгут проводов, регулировка доизмельчителя зерна")
1 - Жгут проводов AZ100085
2 - Скоба R46414 Количество:3
2 - Скоба H75541
3 - Вспом. электр. разъем AZ51100 Примечание:FOR AZ53778
3 - Колпачок N282073 Примечание:FOR AZ53781
4 - Обвязной хомут R44302 Посмотреть аналогичные детали
5 - Оплетка AZ53778 Примечание:(ORD W/ (8) R78068)
6 - Узел электрич. разъема AZ50832 Количество:2 Примечание:(ORD W/ (3) 57M7541, R78069, Z64312)
7 - Корпус электр. разъема AZ50829 Количество:2 Примечание:(ORD W/ (2) Z55264, Z64311)
8 - Жгут проводов AZ102551
9 - Стопорная шайба 57M7764
10 - Гайка Z66098
11 - Стопор Z104318
12 - Винт 19M7866 Количество:4 Примечание:M8 X 20
13 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
14 - Корпус электр. разъема AZ53781 Примечание:(ORD W/ (8) R78067)
Наверх

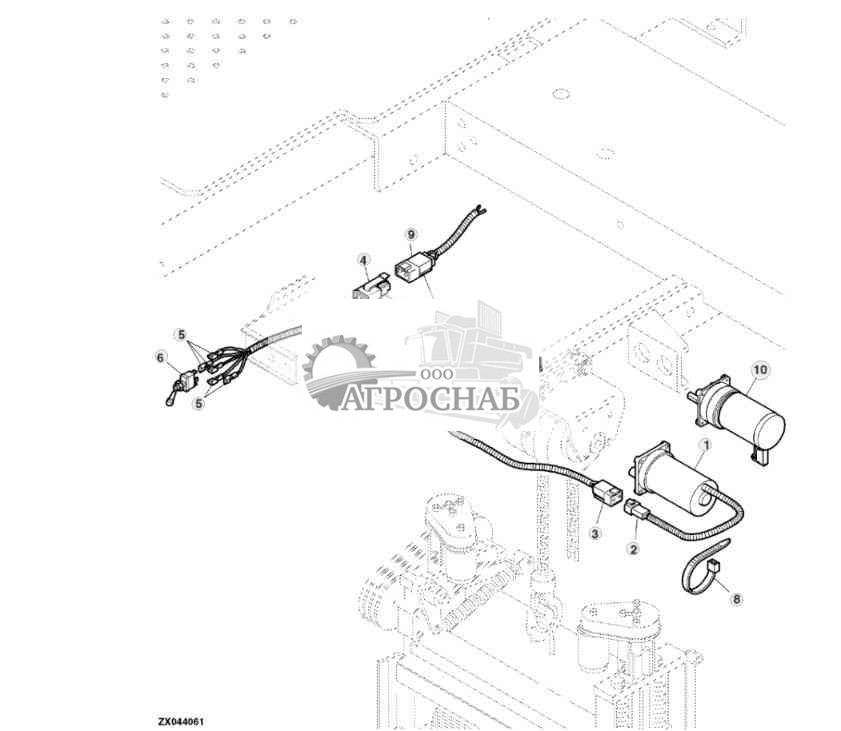

ELECTRICAL LIFTING DEVICE - MOTOR - WIRING HARNESS - KERNEL PROCESSOR - ST52017 ( ЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО ПОДЪЕМА - МОТОР - ПРОВОДКА - ЯДРА ПРОЦЕССОРА )
![ELECTRICAL LIFTING DEVICE]( "Джон Дир 7250 ELECTRICAL LIFTING DEVICE")
1 - Электродвигатель AZ100450 Примечание:0.17 PS, (Sub AXE12942)
2 - Узел электрич. разъема AZ50831 Примечание:(ORD W/ Z64311, (2) 57M7541)
3 - Корпус электр. разъема AZ50829 Примечание:(ORD W/ 57M7620, (2) Z55264)
4 - Узел электрич. разъема AZ55810 Примечание:(ORD W/ Z70741)
5 - Корпус электр. разъема 57M7033 Примечание:(ORD W/ 57M7045)
6 - Тумблер/кулисный переключ. AZ52988
7 - Жгут проводов AZ100163
8 - Обвязной хомут R44302 Количество:6 Посмотреть аналогичные детали
9 - Узел электрич. разъема AZ55808 Примечание:(ORD W/ Z70741, (2) R78067)
10 - Мотор AXE12942 Примечание:(Sub For AZ100450)
Наверх

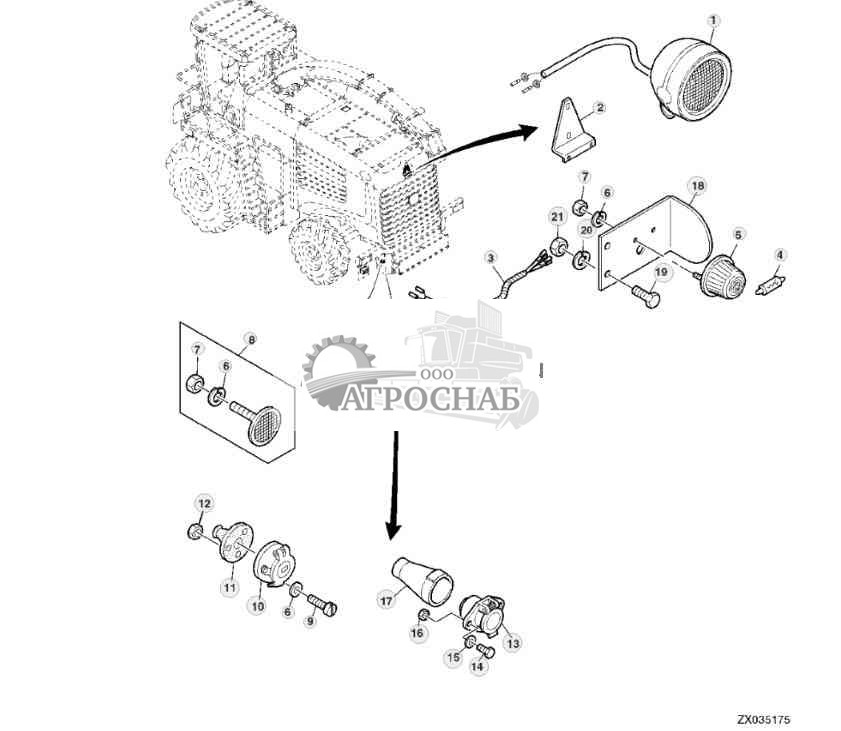

LIGHTING, REAR - ST52018 ( ОСВЕЩЕНИЕ, ЗАДНЯЯ - )
![LIGHTING, REAR]( "Джон Дир 7250 LIGHTING, REAR")
1 - Лампа RE233263 Примечание:(INCL AT130104)
2 - Кронштейн Z79741
3 - Жгут проводов AZ45397 Примечание:(FOR AUSTRIA ONLY)
4 - Лампа накаливания 57M6274 Количество:2 Примечание:12V 5WПосмотреть аналогичные детали
5 - Стоп-сигнал AZ30044 Количество:2 Примечание:(FOR AUSTRIA ONLY)
6 - Стопорная шайба 12M7011 Примечание:5 mm
7 - Гайка 14M7297 Примечание:M5
8 - Отражатель AL171601 Количество:2 Примечание:(SUB FOR L39871)
9 - Винт 21M7124 Количество:3 Примечание:M5 X 35
10 - Выходное гнездо AZ13378
11 - Уплотн. каб. эл. разъема Z61316
12 - Гайка 14M7028 Примечание:M5
13 - Выходное гнездо AL81625 Примечание:(FOR USA ONLY)
14 - Винт с головкой 19M7288 Количество:2 Примечание:M8 X 30
15 - Стопорная шайба 12M7008 Количество:2 Примечание:(FOR USA ONLY) 8 mm
16 - Гайка 14M7029 Примечание:(FOR USA ONLY) M8
17 - Уплотнение L101518 Примечание:(FOR USA ONLY)
18 - Карман Z79929 Примечание:(FOR AUSTRIA ONLY) RH
18 - Карман Z79928 Примечание:(FOR AUSTRIA ONLY) LH
19 - Винт 37M7125 Количество:4 Примечание:(FOR AUSTRIA ONLY) M6 X 16
20 - Стопорная шайба 12M7011 Количество:4 Примечание:(FOR AUSTRIA ONLY) 5 mm
21 - Гайка 14M7028 Количество:4 Примечание:(FOR AUSTRIA ONLY) M5
.. - Лампа накаливания AT130104 Примечание:H3 12V 55WПосмотреть аналогичные детали
Наверх

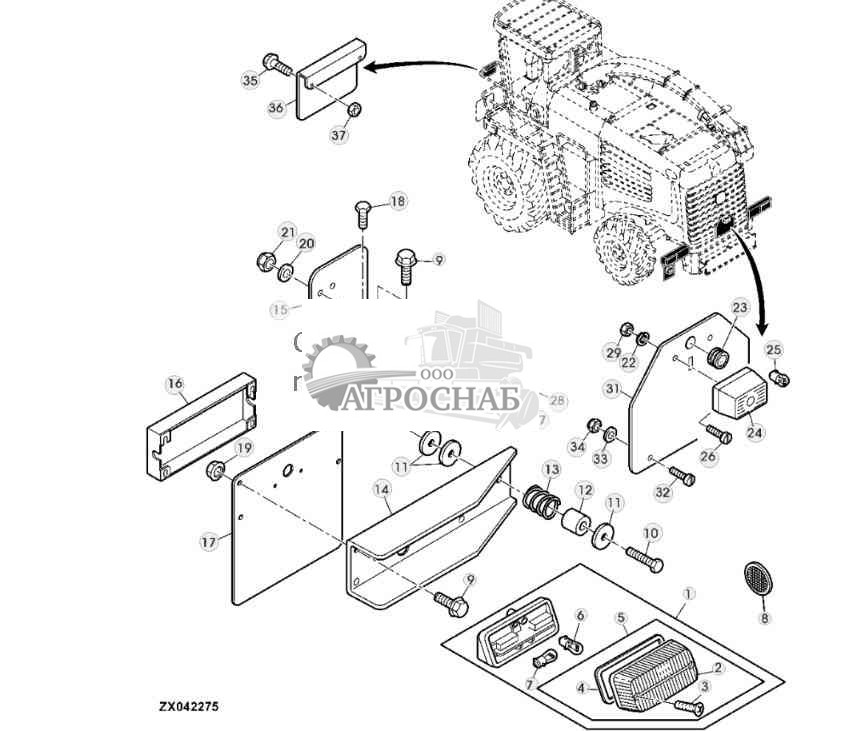

TAIL LIGHT AND LICENSE PLATE HOLDER - ST52019 ( ХВОСТА СВЕТА И ДЕРЖАТЕЛЬ НОМЕРНОГО ЗНАКА - )
![TAIL LIGHT AND LICENSE PLATE HOLDER]( "Джон Дир 7250 TAIL LIGHT AND LICENSE PLATE HOLDER")
1 - Задний огонь AL112964 Количество:2
2 - Линза AL112474 Количество:2
3 - Винт 37M7177
4 - Прокладка L79690 Количество:2
5 - Задний огонь AL112011 Количество:2
6 - Лампа накаливания 57M7014 Количество:2 Примечание:12V/21WПосмотреть аналогичные детали
7 - Лампа накаливания 57M7011 Примечание:12V/5WПосмотреть аналогичные детали
8 - Отражатель AZ47248 Количество:2
9 - Винт с головкой 19M7139 Количество:8 Примечание:M8 X 20
10 - Винт с головкой 19M7214 Количество:2 Примечание:M12 X 70
11 - Шайба Z61179 Количество:6
12 - Втулка P49545 Количество:2
13 - Пружина A584R Количество:2
14 - Карман AZ65488 Количество:2 Примечание:RH, LH
14 - Карман AZ100487 Количество:2 Примечание:(Для широких шин) RH, LH
15 - Уголок Z81350 Примечание:R
15 - Уголок Z81344 Примечание:Левый
16 - Щиток Z81528 Количество:2
17 - Карман Z100531
18 - Винт 19M7862 Количество:2 Примечание:M6 X 20
19 - Фланцевая гайка 14M7298 Количество: 10 Примечание:M8
20 - Шайба 24M7047 Количество:2 Примечание:13 X 24 X 2.500 mm
21 - Стопорная гайка 14M7168 Количество:2 Примечание:M12
22 - Стопорная шайба 12M7011 Примечание:5 mm
23 - Уплотнение Z53033
24 - Лампа AL33161
25 - Лампа накаливания 57M7013 Примечание:12V/10WПосмотреть аналогичные детали
26 - Винт 21M7033 Примечание:M4 X 16
27 - Распорная втулка T126052 Количество:2
28 - Скоба R46414
29 - Гайка 14M7139 Примечание:M4
30 - Гайка .......
31 - Карман Z102364
32 - Винт 19M7797 Примечание:M6 X 40
33 - Шайба 24M7139 Примечание:6.400 X 18 X 1.600 mm
34 - Стопорная гайка 14M7165 Примечание:M6
35 - Винт 19M7799 Количество:2 Примечание:M8 X 45
36 - Карман Z102380
37 - Стопорная гайка 14M7166 Количество:2 Примечание:M8
.. - Жгут проводов AZ101966 Примечание:(FOR PRODRIVE IN GERMANY ONLY)
Наверх

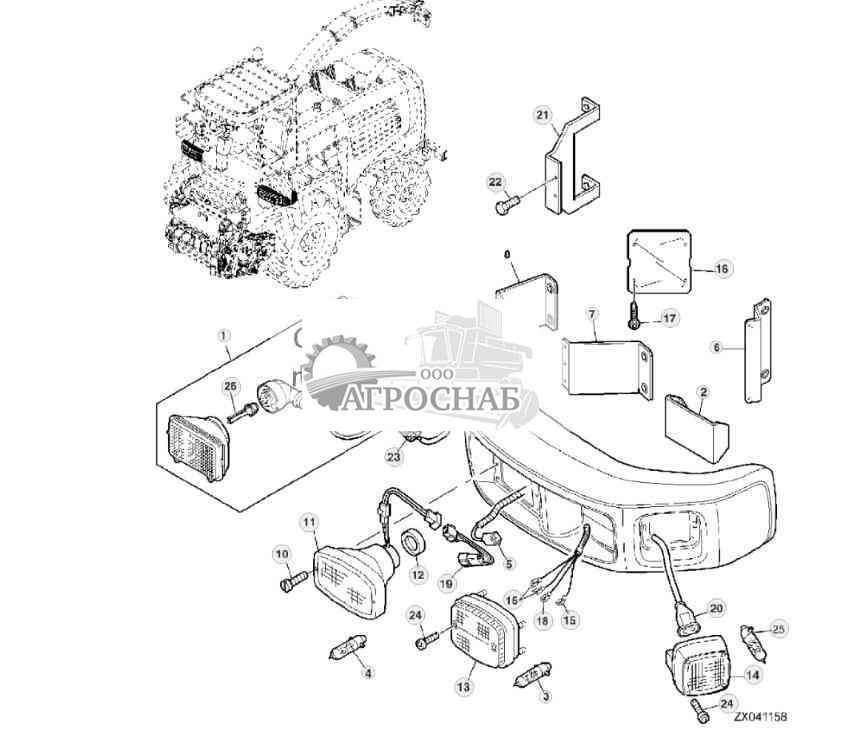

Освещение, переднее - ST52020
![Освещение, переднее]( "Джон Дир 7250 Освещение, переднее")
1 - Лампа AZ56280 Количество:2 Примечание:(XENON LIGHTS) (SCREWS WITH METRIC THREADS)
1 - Лампа AZ100331 Количество:2 Примечание:(XENON LIGHTS) (SELF-TAPPING SCREWS)
2 - Крышка Z100127 Количество:2
3 - Лампа накаливания 57M7013 Примечание:12V 10WПосмотреть аналогичные детали
3 - Лампа накаливания 57M7014 Примечание:12V 21WПосмотреть аналогичные детали
4 - Лампа накаливания 57M7166 Примечание:T5 12V 60/55WПосмотреть аналогичные детали
5 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7618, (4) Z55264)
6 - Опора Z75536 Количество:2 Примечание:(INCL Z51633)
7 - Опора Z76204 Количество:2 Примечание:(INCL Z51633)
8 - Опора Z76203 Количество:2 Примечание:(INCL Z51633)
9 - Рамка Z75306 Количество:2 Примечание:RH, LH
10 - Болт .......
11 - Прожектор AZ100329 Количество:2
11 - Передняя фара AZ59789 Количество:2 Примечание:(FOR ONE BULB (12V 55W)) (FOR FRANCE AND ITALY)
11 - Лампа AZ100330 Количество:2 Примечание:(FOR TWO BULBS (12V 55W ))
12 - Жиклер .......
13 - Сигнал поворота AZ59958 Количество:2
14 - Лампа AZ59791 Количество:2
15 - Клемма электр. разъема 57M7044 Количество:3
16 - Фланец Z100065 Количество:2
17 - Винт Z100071 Количество:4
18 - Клемма электр. разъема 57M7045
19 - Жгут проводов AZ100145 Примечание:(INCL AZ50832, 57M7065)
19 - Жгут проводов AZ100144 Примечание:(Для Франции и Италии) (INCL AZ50832, Z44589)
20 - Корпус электр. разъема AZ50829 Примечание:(ORD W/ 57M7620, (2) Z55264)
21 - Кронштейн Z100136 Количество:2 Примечание:(XENON LIGHTS)
22 - Винт 37M7076 Количество:8
23 - Жгут проводов AZ56751 Количество:2 Примечание:(XENON LIGHTS)
24 - Винт Z100063
25 - Лампа накаливания Z26998 Примечание:H3 12V 55WПосмотреть аналогичные детали
26 - Лампа накаливания L150689 Примечание:(XENON LIGHTS)Посмотреть аналогичные детали
.. - Узел электрич. разъема AZ50832 Примечание:(ORD W/ 57M7619, (2) N282068, (2) R78069)
.. - Узел электрич. разъема AZ50832 Примечание:(FOR FRANCE AND ITALY) (ORD W/ 57M7619, (3) N282068, R78069)
.. - Корпус электр. разъема 57M7065 Примечание:(ORD W/ (2) 57M7041)
.. - Корпус электр. разъема Z44589 Примечание:(Для Франции и Италии) (ORD W/ (3) 57M7078)
Наверх

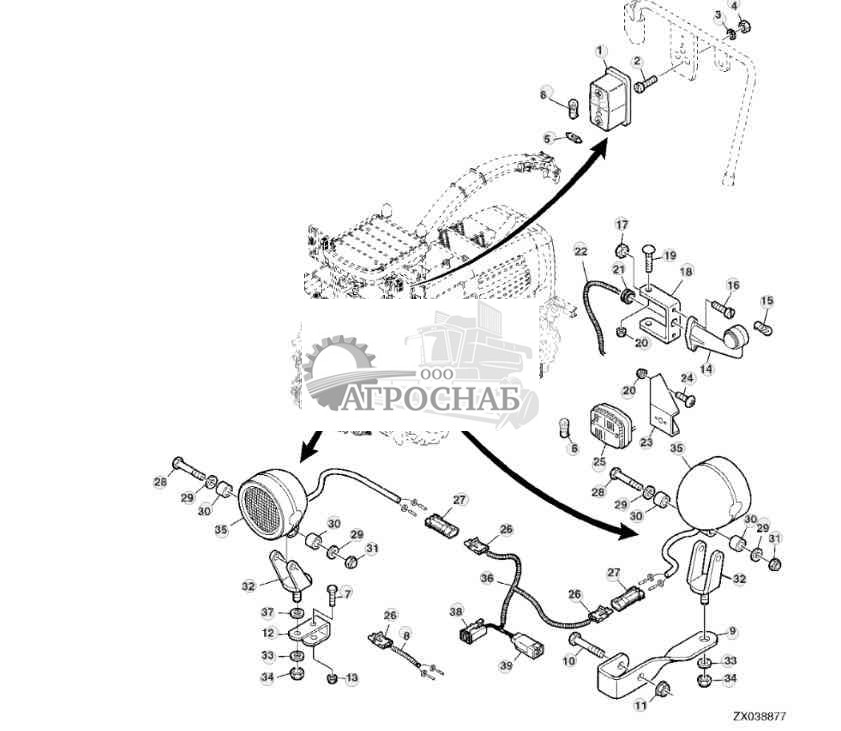

Освещение, переднее - ST52021
![Освещение, переднее]( "Джон Дир 7250 Освещение, переднее")
1 - Лампа AZ42982 Количество:2
2 - Винт 21M7033 Количество:4 Примечание:M4 X 16
3 - Шайба 12M7031 Количество:4
4 - Гайка 14M7139 Количество:4 Примечание:M4
5 - Лампа накаливания 57M6274 Количество:2 Примечание:12V 5WПосмотреть аналогичные детали
6 - Лампа накаливания 57M7013 Количество:2 Примечание:12V 10WПосмотреть аналогичные детали
6 - Лампа накаливания 57M7014 Количество:2 Примечание:12V 21WПосмотреть аналогичные детали
7 - Винт 19M7807 Количество:2 Примечание:M10 X 60
8 - Жгут проводов AZ100751 Примечание:LGTH = 2300MM, RH
8 - Жгут проводов AZ103037 Примечание:LGTH = 1450MM, LH
9 - Карман Z103527
10 - Винт 19M7807 Примечание:M10 X 60
11 - Фланцевая гайка 14M7296 Примечание:M10
12 - Карман Z79743 Количество:2
13 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
14 - Лампа AZ61159 Количество:2
15 - Лампа накаливания 57M6498 Количество:2 Примечание:12V 5WПосмотреть аналогичные детали
16 - Винт 21M7124 Количество:2 Примечание:M5 X 35
17 - Гайка 14M7028 Количество:4 Примечание:M5
18 - Карман Z100115 Количество:2 Примечание:(Только для Италии)
19 - Болт 03M7183 Количество:4 Примечание:M8 X 16
20 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
21 - Уплотнение Z42240 Количество:2
22 - Жгут проводов AZ100127 Количество:2
23 - Опора Z100151 Количество:2
24 - Винт 19M7865 Количество:4 Примечание:M8 X 16
25 - Сигнал поворота AZ59958 Количество:2
26 - Корпус электр. разъема 57M7254 Примечание:(ORD W/ 57M7289, (2) R104846, (2) 57M7258)
27 - Корпус электр. разъема 57M7256 Примечание:(ORD W/ 57M7289, (2) 57M7258)
28 - Винт с головкой 19M7269 Примечание:M8 X 50
29 - Шайба 12M5442 Примечание:8.400 X 15 X 0.800 mm
30 - Распорная втулка L114825
31 - Стопорная гайка 14M7166 Примечание:M8
32 - Карман AL78675
33 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
34 - Стопорная гайка 14M7367 Примечание:M12
35 - Лампа RE233263 Количество:4 Примечание:(INCL AT130104)
36 - Жгут проводов AZ100749
37 - Шайба L58892
38 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7618, (4) 57M7546)
39 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ 57M7619, (4) N282069)
.. - Лампа накаливания AT130104 Примечание:H3 12V 55WПосмотреть аналогичные детали
Наверх
Фонари на крыше кабины - ST52022
![Фонари на крыше кабины]( "Джон Дир 7250 Фонари на крыше кабины")
1 - Болт 03M7245 Примечание:M8 X 55
2 - Стопорная гайка 14M7426 Примечание:M8
3 - Прокладка H233124
4 - Лампа накаливания RE271575 Количество:2 Примечание:(SUB FOR RE179974)
5 - Винт 19M7866 Примечание:M8 X 20
6 - Стопор H233121 Количество:2 Примечание:(SUB FOR H219463)
7 - Жгут проводов RE271578 Количество:2 Примечание:(SUB FOR RE185742)
8 - Жгут проводов AH231498
9 - Электрический балласт RE271579 Количество:2
10 - Винт 37M7218 Количество:6
11 - Лампа накаливания RE179326
12 - Прожектор AH212522 Количество:2
13 - Передняя фара AH212576 Количество:2
13 - Передняя фара AH212577 Количество:2 Примечание:(FOR COUNTRIES WITH LEFT-HAND TRAFFIC)
14 - Лампа накаливания 57M7166 Посмотреть аналогичные детали
15 - Стопор H219367
16 - Лампа AH231048 Количество:2 Примечание:(XENON LIGHTS) (SUB FOR AH212575)
Наверх

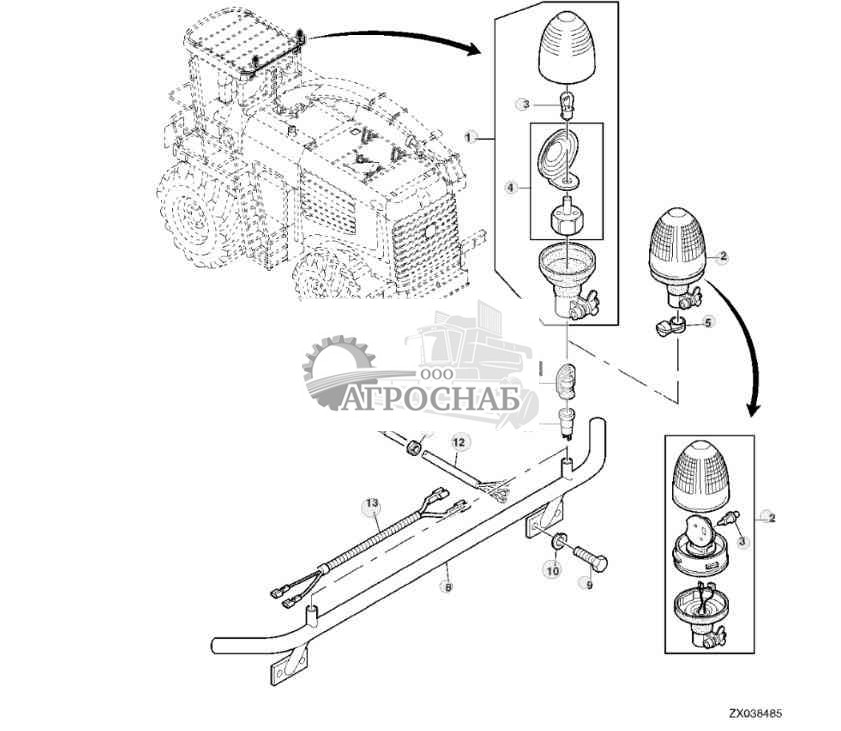

BEACON LIGHTS WITH SUPPORT - ST52023 ( СИГНАЛЬНЫХ ОГНЕЙ С ПОДДЕРЖКОЙ - )
![BEACON LIGHTS WITH SUPPORT]( "Джон Дир 7250 BEACON LIGHTS WITH SUPPORT")
1 - Вращающийся маяк AZ101891 Количество:2
2 - Вращающийся маяк AZ101891 Количество:2
3 - Лампа накаливания 57M7019 Примечание:12V 55WПосмотреть аналогичные детали
4 - Отражатель ....... Примечание:(ORD AZ44705)
5 - Выходное гнездо AZ34621
6 - Заглушка Z51982 Количество:2
7 - Уплотнение H131300 Количество:2
8 - Поручень AH206743
9 - Винт с головкой 19M7009 Количество:4 Примечание:M8 X 20
10 - Шайба 24M7362 Количество:4 Примечание:8.400 X 16 X 1.600 mm
11 - Выходное гнездо H206867 Количество:2
12 - Жгут проводов .......
13 - Жгут проводов AZ103583
Наверх

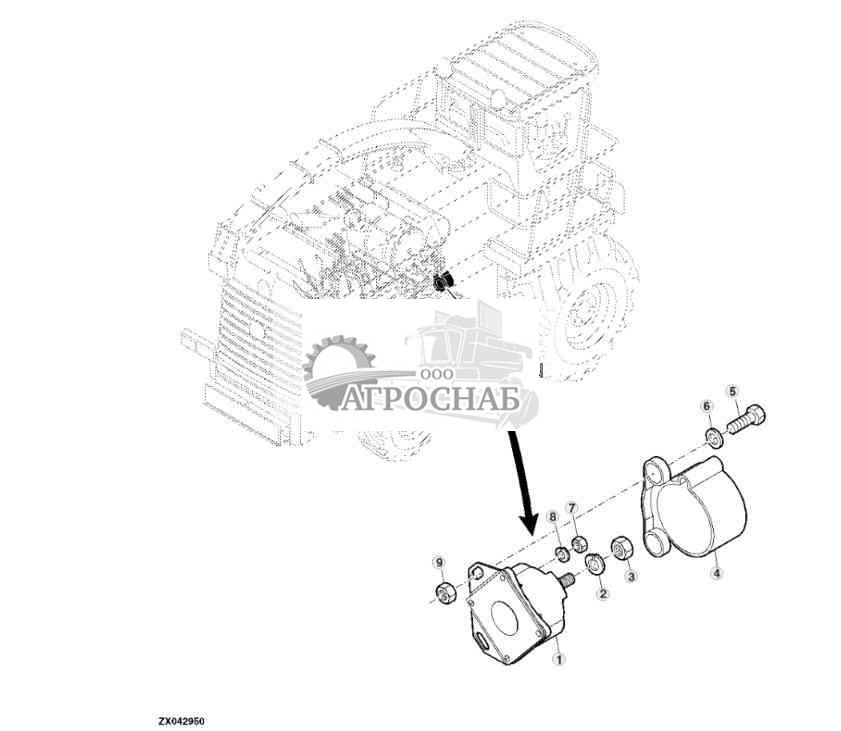

Реле стартера - ST52024
![Реле стартера]( "Джон Дир 7250 Реле стартера")
1 - Реле AH229058 Примечание:(SUB FOR AH160279)
2 - Стопорная шайба 12M7011 Примечание:5 mm
3 - Гайка 14H785 Примечание:5/16"
4 - Ограждение L110306
5 - Винт 19M7775 Примечание:M6 X 16
6 - Шайба .......
7 - Гайка 14H631 Примечание:0.190"
8 - Стопорная шайба 12M7008 Примечание:8 mm
9 - Фланцевая гайка 14M7303 Примечание:M6
Наверх

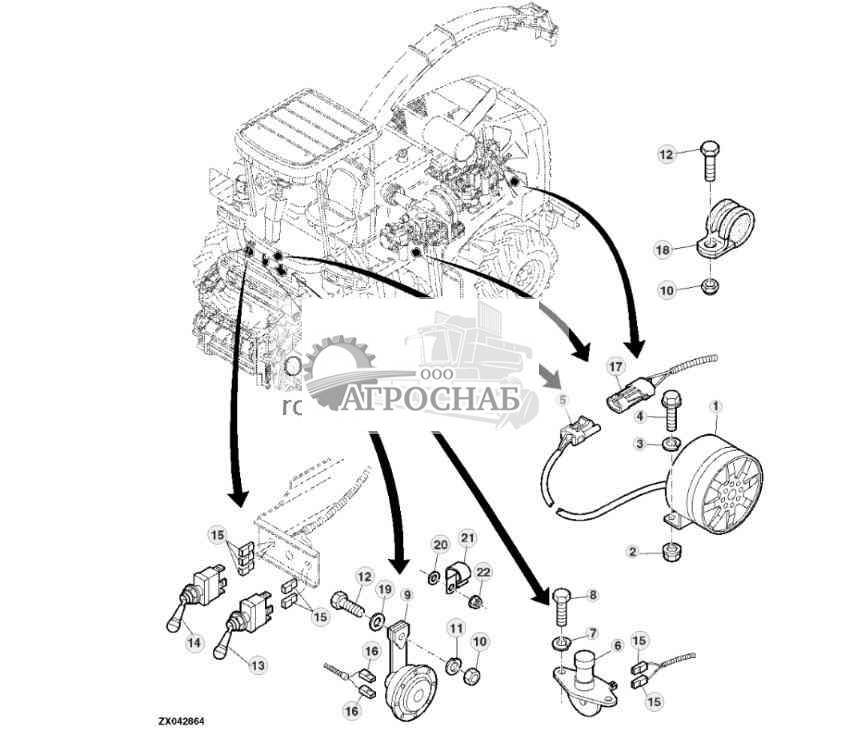

Сигнал движения задним ходом и предупреждение звуковой сигнал - ST52025
![Сигнал движения задним ходом и предупреждение звуковой сигнал]( "Джон Дир 7250 Сигнал движения задним ходом и предупреждение звуковой сигнал")
1 - Гудок AZ101663
2 - Фланцевая гайка 14M7303 Примечание:M6
3 - Стопорная шайба 12M7012 Примечание:6 mm
4 - Винт 19M7862 Примечание:M6 X 20
5 - Клемма электр. разъема RE12363 Примечание:(ORD W/ (2) Z55216, (2) R78057)
6 - Переключатель AR48725
7 - Стопорная шайба 12M7012 Количество:2 Примечание:6 mm
8 - Винт с головкой 19H1919 Количество:2 Примечание:1/4" X 5/8"
9 - Гудок AL203265 Примечание:(SUB FOR AL114614)
10 - Стопорная гайка 14M7166 Примечание:M8
11 - Стопорная шайба 12M7008 Примечание:8 mm
12 - Винт 19M7865 Примечание:M8 X 16
13 - Тумблер/кулисный переключ. AZ44535
14 - Тумблер/кулисный переключ. AZ56079
15 - Муфта 57M7170 Примечание:(ORD W/ (AR) 57M8192)
16 - Муфта 57M7170 Примечание:(ORD W/ (AR) 57M7044)
17 - Узел электрич. разъема R78053 Примечание:(ORD W/ (2) R78061, (2) R78059)
18 - Скоба R46414
19 - Шайба PT2314
20 - Шайба 24M7139 Примечание:6.400 X 18 X 1.600 mm
21 - Зажимная скоба AH89486
22 - Фланцевая гайка 14M7303 Примечание:M6
Наверх

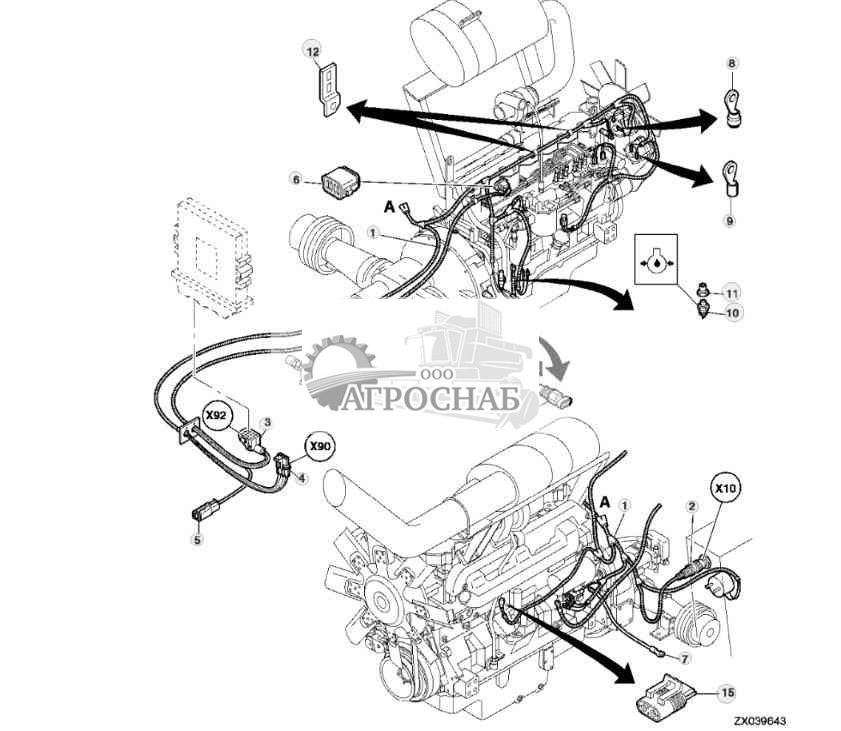

Жгут проводов двигателя, реле давления масла - ST52026
![Жгут проводов двигателя, реле давления масла]( "Джон Дир 7250 Жгут проводов двигателя, реле давления масла")
1 - Жгут проводов AZ103036
2 - Клемма электр. разъема AZ53770 Примечание:(ORD W/ AZ53783, Z55264, Z44319, (7) 57M7546, (12) R78069, (11) R78065)
3 - Узел электрич. разъема 57M8471 Примечание:(ORD W/ 57M8473, 57M8478, (5) 57M8479, 57M8476, 57M8477, (35) 57M8474, 57M8475) 57M8475)
4 - Корпус электр. разъема 57M7280 Примечание:(ORD W/ 57M7274, (2) R78059, R78064, (2) 57M7298)
5 - Корпус электр. разъема 57M7293 Примечание:(ORD W/ 57M7295, Z55216)
6 - Корпус электр. разъема 57M7406 Примечание:(ORD W/ (2) 57M8078, (2) 57M7500)
7 - Клемма электр. разъема ....... Примечание:(ORD W/ (2) 57M7139, 57M7134, 57M7141)
8 - Клемма электр. разъема ....... Примечание:(ORD W/ 57M7055)
9 - Клемма электр. разъема ....... Примечание:(ORD W/ Z55338, 57M7052)
10 - Датчик RE167207
11 - Трубная заглушка 15H638 Примечание:1/8"
11 - Заглушка 99M7014
12 - Оплетка Z100276 Количество:3
13 - Уплотнительное кольцо 51M7044 Примечание:17.300 X 2.200 mm
14 - Датчик RE519144
15 - Корпус электр. разъема 57M7406 Количество:2 Примечание:(ORD W/ (2) 57M7400, (2) 57M8078)
Наверх

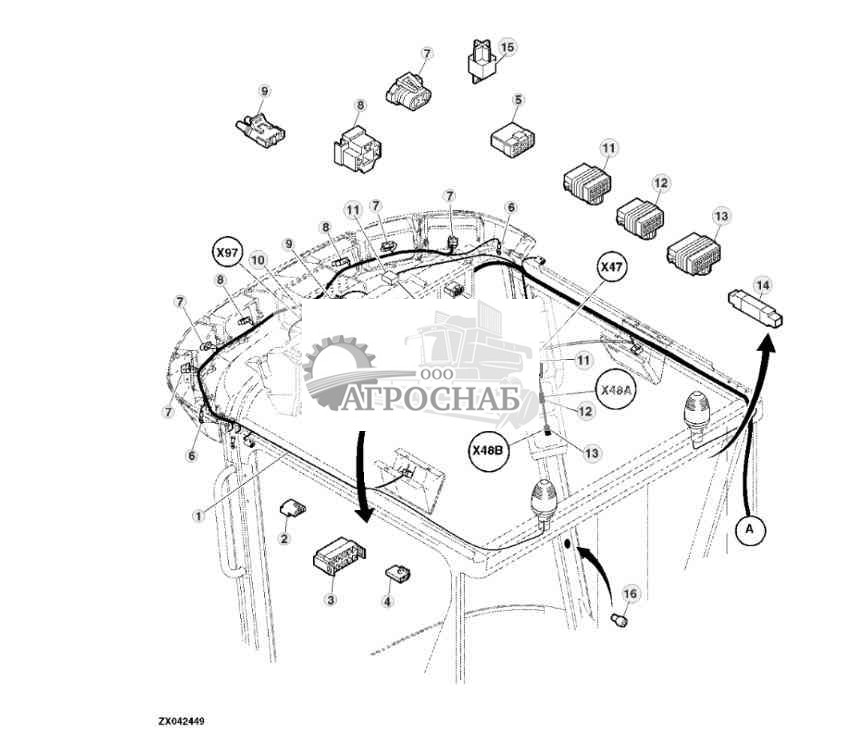

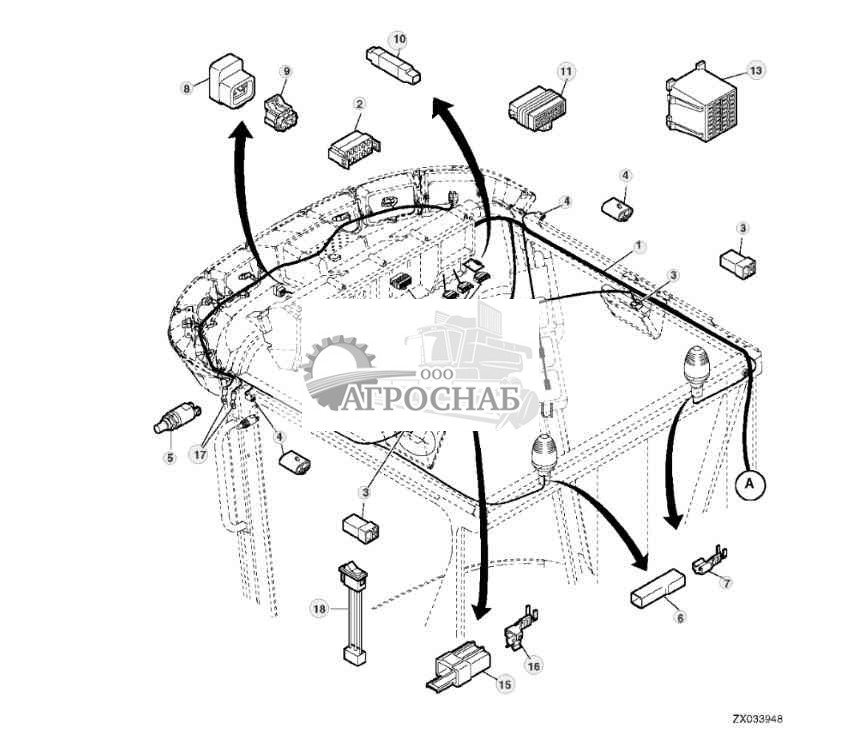

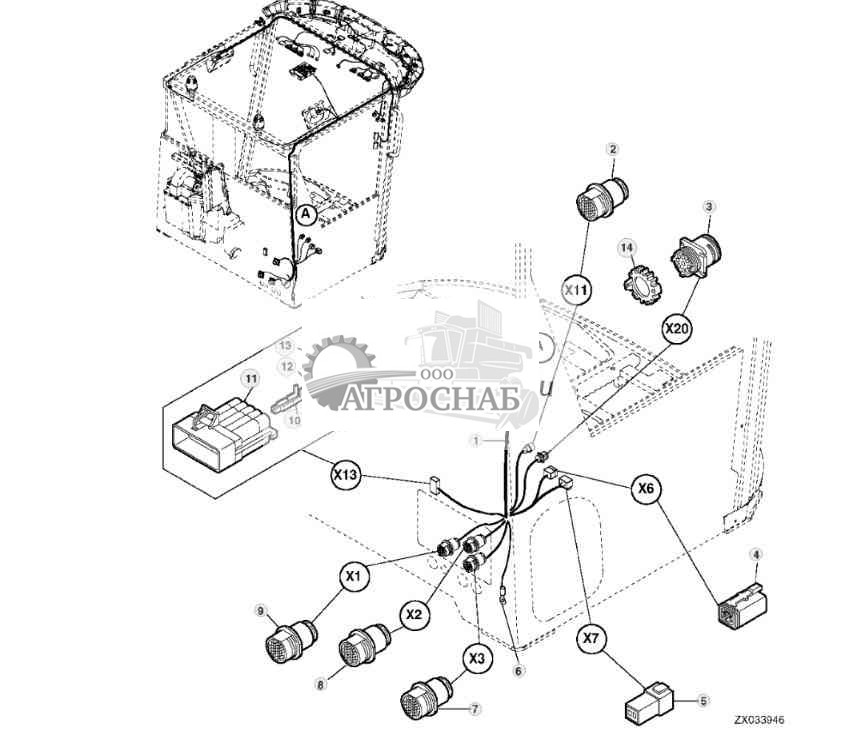

Жгут проводов кабины - ST52028
![Жгут проводов кабины]( "Джон Дир 7250 Жгут проводов кабины")
1 - Жгут проводов AZ100738
2 - Узел электрич. разъема 57M7973 Количество:7 Примечание:(ORD W/ (AR) 57M7429, (AR) Z70804)
3 - Узел электрич. разъема Z70805 Количество:2
4 - Корпус электр. разъема ....... Количество:2
5 - Нажимной переключатель RE51234
6 - Корпус электр. разъема 57M7073 Количество:4
7 - Клемма электр. разъема 57M7045 Количество:4
8 - Электрон. блок управления RE207311
9 - Корпус электр. разъема 57M7260 Примечание:(ORD W/ 57M7291, (2) 57M7259, (4) 57M7377, (4) 57M7494)
10 - Диод AZ53350
11 - Корпус электр. разъема Z70786 Примечание:(ORD W/ (12) Z70792)
12 - Жгут проводов AZ100257 Примечание:(Для радиоаппаратуры (США))
12 - Жгут проводов AL161737 Примечание:(Для радиоаппаратуры (США))
13 - Корпус электр. разъема Z79512 Примечание:(ORD W/ (8) Z74561)
14 - База H207815
15 - Узел электрич. разъема R48887
16 - Клемма электр. разъема Z70275 Количество:4
17 - Клемма электр. разъема Z76650 Количество:2
18 - Переключатель AH153910
Наверх
Жгут проводов кабины - ST52029
![Жгут проводов кабины]( "Джон Дир 7250 Жгут проводов кабины")
1 - Жгут проводов AZ103034
2 - Корпус электр. разъема Z70795 Количество:3 Примечание:(ORD W/ 57M7726, (3) 57M7501)
3 - Узел электрич. разъема Z75771 Примечание:(ORD W/ (2) 57M7041, (4) 57M7103)
4 - Корпус электр. разъема 57M7785 Примечание:(ORD W/ 57M7724, (2) 57M7501)
5 - Узел электрич. разъема ....... Примечание:(ORD W/ (AR) Z55302)
6 - Узел электрич. разъема ....... Количество:6
7 - Узел электрич. разъема 57M8128 Примечание:(ORD W/ 57M8129, (2) 57M7491, (2) Z55216)
8 - Корпус электр. разъема Z44589 Количество:2 Примечание:(ORD W/ (3) 57M7078)
9 - Клемма электр. разъема RE12363 Примечание:(ORD W/ (2) Z55216, (2) R78060)
10 - Корпус электр. разъема 57M7088 Примечание:(ORD W/ 57M7041, (2) 57M7103)
11 - Корпус электр. разъема Z70787 Примечание:(ORD W/ (AR) Z70792)
12 - Корпус электр. разъема AZ58846 Примечание:(ORD W/ (AR) Z70792)
13 - Корпус электр. разъема AZ58847 Примечание:(ORD W/ (AR) Z70792)
14 - Жгут проводов AZ103574
15 - Реле AL150015
16 - Лампа AZ103535
.. - Диод AZ103268 Количество:2
Наверх
Жгут проводов кабины - ST52030
![Жгут проводов кабины]( "Джон Дир 7250 Жгут проводов кабины")
1 - Жгут проводов AZ103034
2 - Корпус электр. разъема AZ53783 Примечание:(ORD W/ (5) R78069, (26) N282069)
3 - Корпус электр. разъема AZ52913 Примечание:(ORD W/ (4) Z78024, (5) R78069)
4 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7618, (4) R78065)
5 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ 57M7619, (4) Z78024)
6 - Клемма электр. разъема 57M7118
7 - Корпус электр. разъема ....... Примечание:(ORD W/ (2) R78069, (14) Z76649)
8 - Корпус электр. разъема AZ53776 Примечание:(ORD W/ (4) R78069, (5) Z76649, (10) N282069)
9 - Корпус электр. разъема AZ53783 Примечание:(ORD W/ R78069, (4) Z78024, (26) N282069)
10 - Клемма электр. разъема 57M7252 Количество: 10
11 - Узел электрич. разъема RE42196
12 - Уплотнен. электр. разъема 57M7258 Количество: 10
13 - Блок. устр. эл. разъема 57M7281
14 - Клемма электр. разъема 57M7923
.. - Диод AZ103268 Количество:2
Наверх

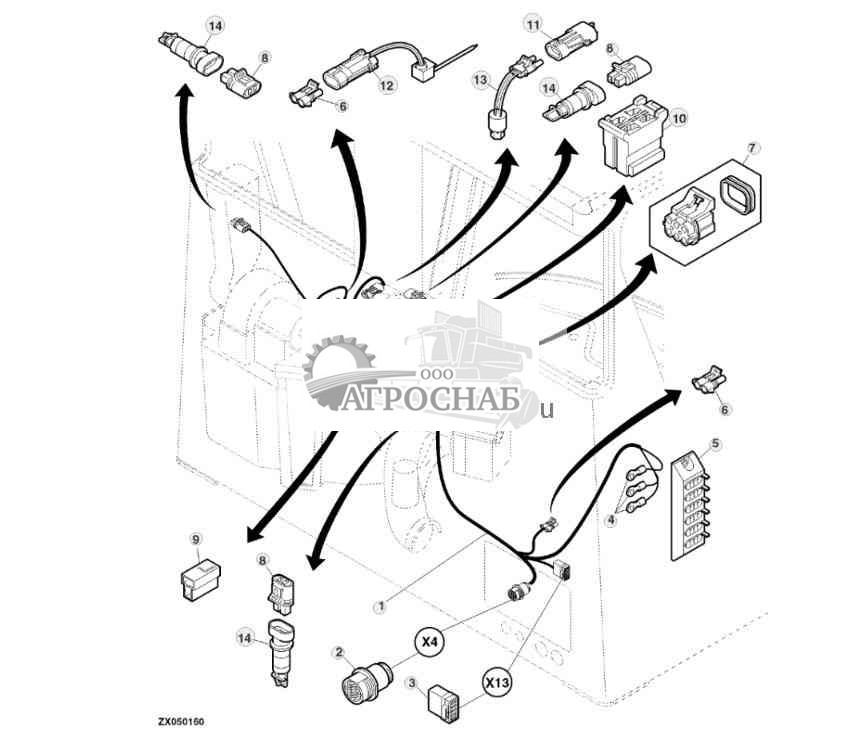

Жгут проводов, система кондиционирования воздуха - ST52031
![Жгут проводов, система кондиционирования воздуха]( "Джон Дир 7250 Жгут проводов, система кондиционирования воздуха")
1 - Жгут проводов AZ102415
2 - Корпус электр. разъема AZ54363 Примечание:(ORD W/ (6) Z76649)
3 - Корпус электр. разъема ....... Примечание:(ORD W/ (10) R104846, (10) 57M7258)
4 - Клемма электр. разъема ....... Количество:3
5 - Полоса RE71274
6 - Корпус электр. разъема 57M7254 Количество:2 Примечание:(ORD W/ 57M7315, (2) R104846, (2) 57M7258)
7 - Корпус электр. разъема 57M7260 Примечание:(FOR AZ100393) (ORD W/ (4) R104846)
8 - Корпус электр. разъема 57M7813 Количество:3 Примечание:(ORD W/ (2) 57M7829)
9 - Узел электрич. разъема R77476
10 - Корпус электр. разъема Z70802 Примечание:(ORD W/ (3) Z70800)
11 - Узел электрич. разъема R78053 Примечание:(ORD W/ (2) R78059)
12 - Датчик RE65814
13 - Переключатель AH144084
14 - Датчик RE65815 Количество:3
Наверх
Жгут проводов платформы - ST52032
![Жгут проводов платформы]( "Джон Дир 7250 Жгут проводов платформы")
1 - Жгут проводов AZ103594 Примечание:(SUB FOR AZ102756)
2 - Корпус электр. разъема AZ63044 Примечание:(ORD W/ Z77921, Z77922, (AR) 57M7546, (AR) Z76648, L40817, (AR) 57M7905, (AR) Z78007)
3 - Клемма ....... Примечание:(ORD W/ E73240, 57M7765)
4 - Узел электрич. разъема AZ51657 Примечание:(ORD W/ (2) R78069, (7) 57M7541)
5 - Винт 37M7155
6 - Кронштейн H167337
7 - Зажимная скоба L79855
8 - Пружинное кольцо 40M7041 Количество:2
9 - Зажимная скоба L153804
10 - Корпус электр. разъема 57M7406 Примечание:(ORD W/ (2) 57M7400, (2) 57M8078)
11 - Узел электрич. разъема R78053 Примечание:(ORD W/ (2) R78061, (2) Z55216)
12 - Корпус электр. разъема 57M7328 Примечание:(ORD W/ (2) 57M7258, (2) R104846)
13 - Корпус электр. разъема AZ50829 Примечание:(ORD W/ (2) Z55264)
14 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ (3) Z55264)
15 - Клемма электр. разъема RE12363 Примечание:(ORD W/ (2) R78060, (2) Z55216)
16 - Стопор Z44598
Наверх
Attachment, Spout Rinsing Power Outlet - ST785734 ( Привязанность, Носик Полоскать Розетки - )
![Attachment, Spout Rinsing Power Outlet]( "Джон Дир 7250 Attachment, Spout Rinsing Power Outlet")
1 - Комплект насосов BZ13547
Наверх
Жгут проводов платформы - ST52033
![Жгут проводов платформы]( "Джон Дир 7250 Жгут проводов платформы")
1 - Жгут проводов AZ103594 Примечание:(SUB FOR AZ102756)
2 - Гайка 14M7028 Количество:2 Примечание:M5
3 - Стопорная шайба 12M7011 Количество:2 Примечание:5 mm
4 - Выходное гнездо AZ54775 Примечание:(ORD W/ (2) AZ54776, Z77880)
5 - Жгут проводов AZ100126
5 - Жгут проводов AZ100426 Serial No.509964-______ Примечание:(FOR USA ONLY)
6 - Винт 21M7141 Количество:2 Примечание:M5 X 20
7 - Винт 21M7124 Количество:2 Примечание:M5 X 35
8 - Стопорная шайба 12M7011 Количество:2 Примечание:5 mm
9 - Выходное гнездо AZ13378
10 - Уплотн. каб. эл. разъема Z61316
11 - Гайка 14M7028 Количество:3 Примечание:M5
12 - Выходное гнездо AL81625 Примечание:(FOR USA ONLY)
13 - Винт с головкой 19M7288 Количество:2 Примечание:(FOR USA ONLY) M8 X 30
14 - Стопорная шайба 12M7008 Количество:2 Примечание:(FOR USA ONLY) 8 mm
15 - Гайка 14M7029 Количество:2 Примечание:(FOR USA ONLY) M8
16 - Уплотнение L101518 Примечание:(FOR USA ONLY)
17 - Узел электрич. разъема R78053 Примечание:(ORD W/ (2) R78061, (2) R78059)
18 - Клемма ....... Примечание:(ORD W/ (3) R104701)
19 - Корпус электр. разъема AZ50829 Количество:2 Примечание:(ORD W/ (2) Z55264)
20 - Корпус электр. разъема Z44358 Примечание:(ORD W/ Z60632, Z60631)
21 - Узел электрич. разъема 57M7953 Примечание:(ORD W/ (3) 57M7403, (3) 57M7955, (3) Z79575)
22 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7619, (4) Z55264)
23 - Стопор Z44598
24 - Жгут проводов AZ103473
25 - Жгут проводов AZ100394
26 - Узел электрич. разъема R78054 Примечание:(ORD W/ (3) R78057, (3) 57M7258)
27 - Узел электрич. разъема 57M7953 Примечание:(ORD W/ 57M7403, (3) Z79575, (3) 57M7955)
28 - Корпус электр. разъема AZ62819 Примечание:(ORD W/ (2) Z78022, Z78023)
Наверх

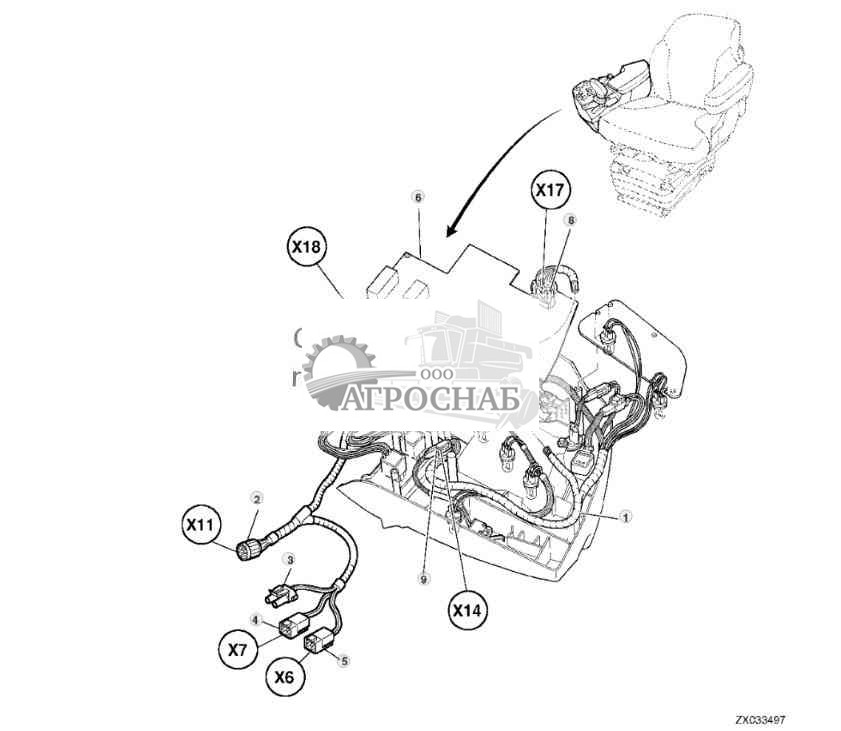

Жгут проводов подлокотника печатная плата - ST52034
![Жгут проводов подлокотника печатная плата]( "Джон Дир 7250 Жгут проводов подлокотника печатная плата")
1 - Жгут проводов AZ100928
2 - Клемма электр. разъема AZ53770 Примечание:(ORD W/ Z44346, Z44325, Z44319, (28) 57M7546, (5) R78069)
3 - Клемма электр. разъема RE12363 Примечание:(ORD W/ Z55216, R78060)
4 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7618, (4) R78065)
5 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ 57M7619, (4) Z78024)
6 - Печатная плата AZ101051 Serial No.______-511705
6 - Контроллер машины AXE14322 Serial No.511706-______
7 - Корпус электр. разъема Z70786 Примечание:(ORD W/ (19) Z70792)
8 - Корпус электр. разъема Z70787 Примечание:(ORD W/ (6) Z70792)
9 - Корпус электр. разъема Z70803 Примечание:(ORD W/ (AR) Z70801)
Наверх
CONTROL UNIT WIRING HARNESS WITH TERMINATOR (LOAD CENTER) - ST52035 ( БЛОК УПРАВЛЕНИЯ ЖГУТ ПРОВОДОВ С ТЕРМИНАТОРОМ (ЦЕНТР ЗАГРУЗКИ) - )
![CONTROL UNIT WIRING HARNESS WITH TERMINATOR (LOAD CENTER)]( "Джон Дир 7250 CONTROL UNIT WIRING HARNESS WITH TERMINATOR (LOAD CENTER)")
1 - Жгут проводов AXE13664 Примечание:(SUB FOR AZ102551, AZ103592, AZ103828 , AXE12090 APPL)
2 - Жгут проводов AZ100120 Примечание:INCL KEYS 14, 15
3 - Корпус электр. разъема 57M7260 Примечание:(ORD W/ 57M7291, (6) 57M7377, (6) 57M7494)
4 - Узел электрич. разъема AZ43299 Количество:2 Примечание:(ORD W/ (30) R104701)
5 - Узел электрич. разъема 57M9170 Количество:2 Примечание:(ORD W/ (AR) R104701)
6 - Корпус электр. разъема 57M9172 Количество:2
7 - Клемма электр. разъема 57M9169 Количество:2 Примечание:(SUB FOR AZ52794) (ORD W/ (AR) R104701)
8 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7618, (4) Z55264)
9 - Корпус электр. разъема AZ54536 Примечание:(ORD W/ Z68992, (4) 57M7541, (2) Z78024)
10 - Корпус электр. разъема 57M7279 Примечание:(ORD W/ (AR) R104701)
11 - Узел электрич. разъема AZ63109 Примечание:(ORD W/ (3) Z55264, 57M7675)
12 - Узел электрич. разъема 57M7634
13 - Узел электрич. разъема 57M7459 Примечание:(ORD W/ (AR) R104701)
14 - Корпус электр. разъема AZ53783
15 - Клемма электр. разъема AZ53770 Примечание:(ORD W/ R78069,(AR) Z55264)
15 - Корпус электр. разъема 57M7751 Примечание:(ORD W/ (AR) 57M7546)
16 - Электрон. блок управления RE207311
17 - Узел электрич. разъема AZ50830
18 - Мигалка AL32891 Посмотреть аналогичные детали
19 - Клемма электр. разъема AZ100117 Примечание:(FOR USA ONLY)
20 - Корпус электр. разъема 57M7058
21 - Колпачок Z105373
22 - Корпус электр. разъема 57M7067 Примечание:(ORD W/ 57M7112)
23 - Клемма электр. разъема 57M7044 Количество:2
24 - Компл. автом. выключателя AZ104537
.. - Комплект переходников KXE10009
Наверх
HHC Wiring Harness Socket - ST52036 ( ННС жгут проводов гнездо )

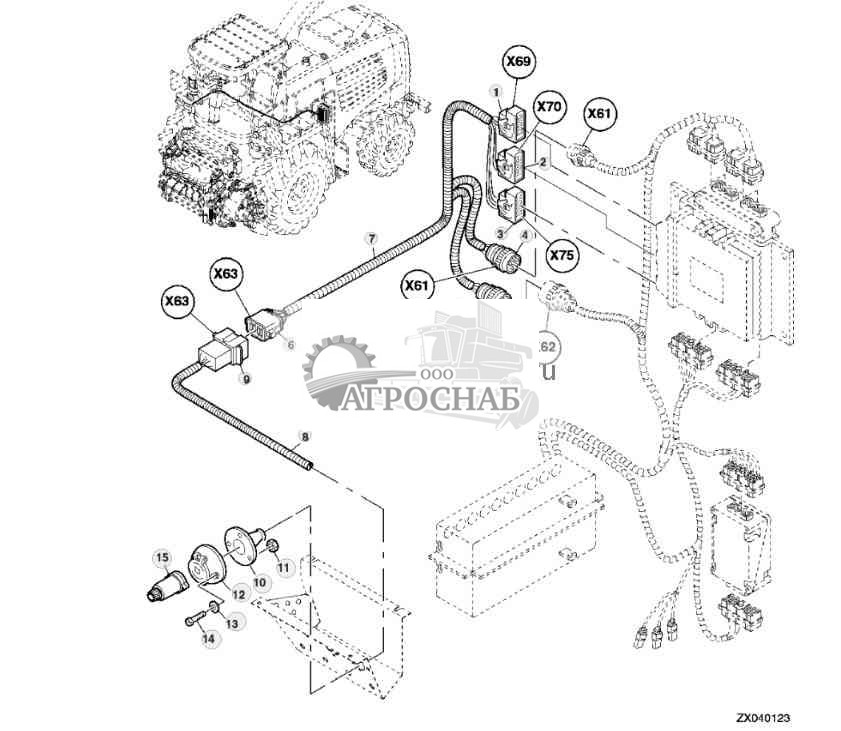

![HHC Wiring Harness Socket]( "Джон Дир 7250 HHC Wiring Harness Socket")
1 - Корпус электр. разъема 57M8524 Примечание:(ORD W/ 57M9173, Z36392, (4) 57M8479, (4) 57M8477, (4) 57M8475, (20) 57M8474)
2 - Корпус электр. разъема 57M9467 Примечание:(ORD W/ 57M8472, Z36392, (4) 57M8479, (2) 57M8477,(6) 57M8475, (36) 57M8474)
3 - Заглушка 57M8525 Примечание:(ORD W/ 57M9173, Z36392, (5) 57M8479, (7) 57M8477, 57M8475, (19) 57M8474)
4 - Корпус электр. разъема AZ53783
5 - Клемма электр. разъема AZ53770
6 - Узел электрич. разъема 57M8038 Примечание:(ORD W/ 57M8011, (AR) 57M7546)
7 - Жгут проводов AZ102547
8 - Жгут проводов AZ102548
9 - Корпус электр. разъема AZ63138 Примечание:(ORD W/ 57M7680, (8) 57M7541)
10 - Уплотн. каб. эл. разъема Z61316
11 - Гайка 14M7028 Количество:3 Примечание:M5
12 - Выходное гнездо AZ102549
13 - Стопорная шайба 12M7011 Количество:3 Примечание:5 mm
14 - Винт 21M7124 Количество:3 Примечание:M5 X 35
15 - Узел электрич. разъема AZ102550
Наверх

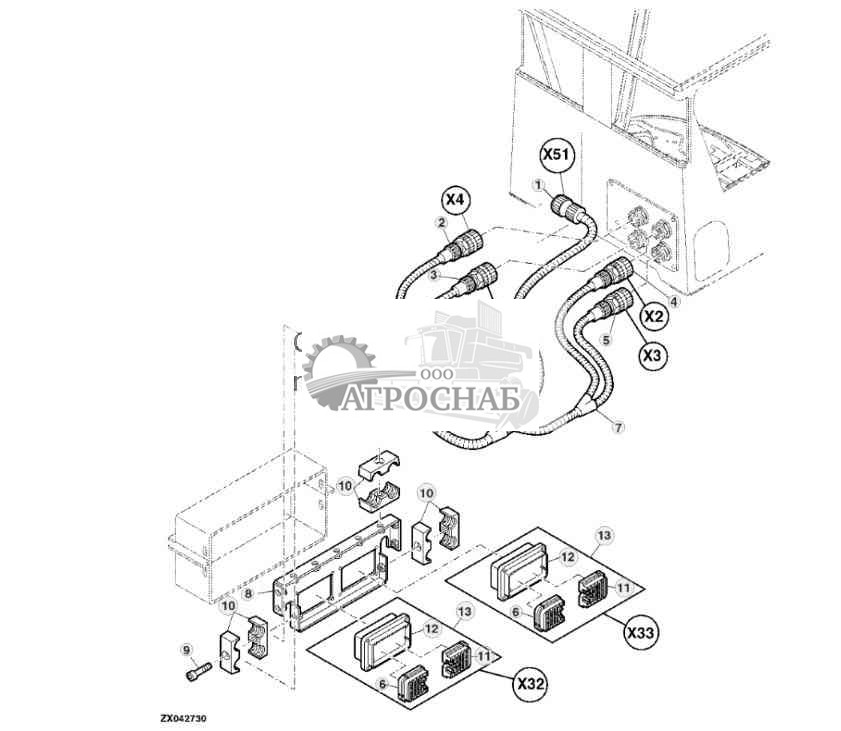

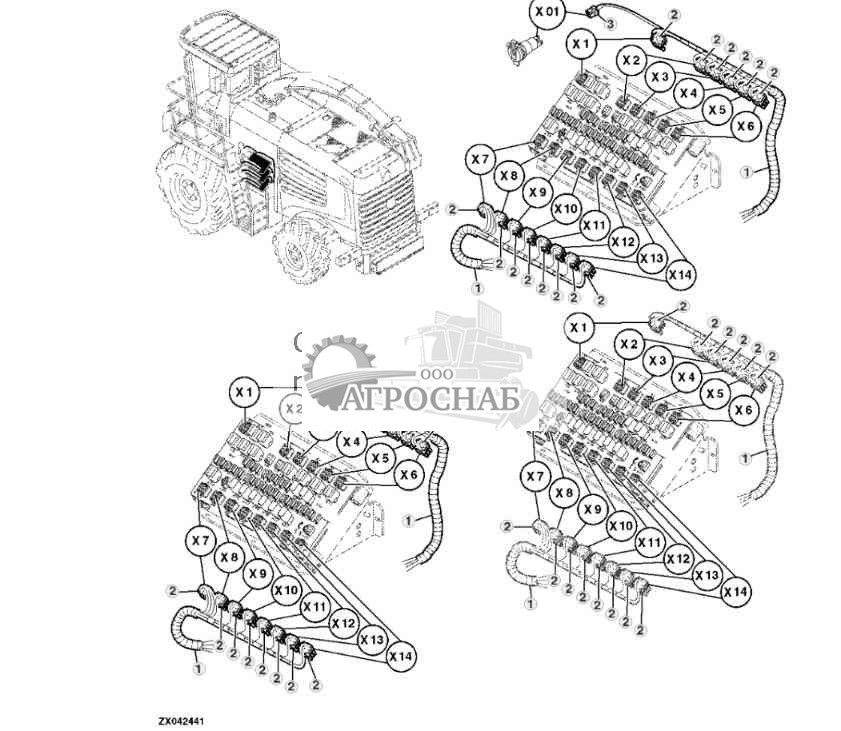

ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM) - ST52037 ( ЭЛЕКТРОННЫЕ МОНТАЖНЫЕ КОРОБКИ ПРОВОДОВ (ЦЕНТРАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СИСТЕМА) - )

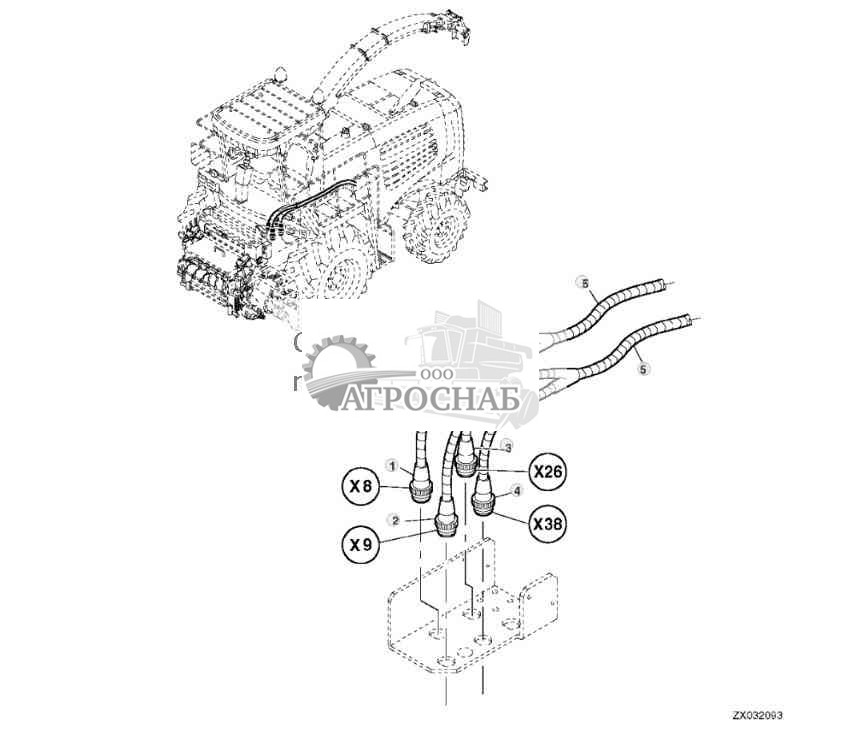

![ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM)]( "Джон Дир 7250 ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM)")
1 - Корпус электр. разъема AZ53776 Примечание:(ORD W/ (AR) 27M7541, (AR) R78069)
2 - Корпус электр. разъема AZ54365 Примечание:(ORD W/ Z55260, (2) Z55261, (6) R78067)
3 - Клемма электр. разъема AZ53770 Примечание:(ORD W/ R78069, (4) R78065, (30) Z55264)
4 - Корпус электр. разъема AZ53771 Примечание:(ORD W/ (4) R78069, (5) R78067, (10) Z55264)
5 - Корпус электр. разъема AZ53797 Примечание:(ORD W/ (3) R78069, (15) R78067)
6 - Вспом. электр. разъем Z77920 Количество:2
7 - Жгут проводов AXE13664 Примечание:(SUB FOR AZ102551, AZ103592, AZ103828, AXE12090 APPL)
8 - Крышка AZ62993
9 - Винт 19M7834 Количество:7 Примечание:M6 X 45
9 - Винт 19M7862 Количество:4 Примечание:M6 X 20
10 - Скоба Z76985 Количество:7
11 - Вспом. электр. разъем Z77919 Количество:2
12 - Узел электрич. разъема AZ63075 Количество:2
13 - Корпус электр. разъема AZ63136 Количество:2 Примечание:(ORD W/ (AR) N282069, (AR) Z76649, (AR) Z78024)
14 - Узел электрич. разъема 57M8038 Примечание:(ORD W/ 57M8011, Z55264) (FOR AZ103828)
Наверх
ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM) - ST52038 ( ЭЛЕКТРОННЫЕ МОНТАЖНЫЕ КОРОБКИ ПРОВОДОВ (ЦЕНТРАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СИСТЕМА) - )
![ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM)]( "Джон Дир 7250 ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM)")
1 - Жгут проводов AXE13664 Примечание:(Sub For AZ102551, AZ103592, AZ103828, AXE12090 Appl)
2 - Корпус электр. разъема 57M7158 Примечание:(ORD W/ (AR) L36668)
3 - Корпус электр. разъема 57M7065 Примечание:(ORD W/ (2) 57M7103)
4 - Обвязной хомут R44302 Посмотреть аналогичные детали
Наверх
ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM) - ST52039 ( ЭЛЕКТРОННЫЕ МОНТАЖНЫЕ КОРОБКИ ПРОВОДОВ (ЦЕНТРАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СИСТЕМА) - )
![ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM)]( "Джон Дир 7250 ELECTRONIC BOX WIRING HARNESS (CENTRAL ELECTRIC SYSTEM)")
1 - Корп. разъема гн. конт. .......
2 - Корп. разъема гн. конт. .......
3 - Оплетка AZ53778
4 - Корп. разъема гн. конт. .......
5 - Жгут проводов ....... Примечание:(Sub For AZ102551, AZ103592, AZ103828, AXE12090 Appl)
Наверх
Навесное оборудование, второй рабочий фонарь, лоток - ST785912
![Навесное оборудование, второй рабочий фонарь, лоток]( "Джон Дир 7250 Навесное оборудование, второй рабочий фонарь, лоток")
1 - Комплект ламп BZ13730
Наверх
Discharge Spout And Light Wiring Harness - ST52040 ( Spout Разрядки И Свет Жгут Проводов - )
![Discharge Spout And Light Wiring Harness]( "Джон Дир 7250 Discharge Spout And Light Wiring Harness")
1 - Жгут проводов AZ101578
1 - Жгут проводов AZ100626 Примечание:(Для автоматического позиционирования лотка)
2 - Узел электрич. разъема R78053 Примечание:(ORD W/ R78059)
3 - Клемма электр. разъема RE12363 Примечание:(ORD W/ R78064)
4 - Винт 19M7970 Примечание:M8 X 100
5 - Распорная втулка L114825
6 - Лампа RE233263 Примечание:(INCLUDES AT130104)
7 - Распорная втулка Z48639
8 - Шайба 24M7397 Примечание:8.400 X 24 X 2 mm
9 - Жгут проводов AZ100324
10 - Скоба AZ63804
11 - Винт с головкой 19M7325 Количество:2 Примечание:M8 X 80
12 - Фланцевая гайка 14M7298 Примечание:M8
13 - Крышка HXE43976 Количество:2 Примечание:RH; SUB FOR Z100220
14 - Распорная втулка Z24862 Количество:4
15 - Болт 03M7200 Количество:4 Примечание:M12 X 40
16 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
17 - Корпус электр. разъема AZ53771 Примечание:(ORD W/ Z44345, Z44325, Z44319, (4) 57M7546, (6) Z76648, (9) R78069)
18 - Стопорная гайка 14M7166 Количество:2 Примечание:M8
19 - Крышка Z103233
20 - Жгут проводов AZ102585
20 - Жгут проводов AZ103985 Примечание:(For Long Spout With Automatic Positioning) (For North America Only)
20 - Жгут проводов AZ101580 Примечание:(For Long Spout With Automatic Positioning)
21 - Зажимная скоба AH80916 Количество:4
22 - Винт 37M7089 Количество:4 Примечание:M6 X 12
23 - Крышка HXE43977 Примечание:Левый
.. - Лампа накаливания AT130104 Примечание:H3 12V 55WПосмотреть аналогичные детали
Наверх

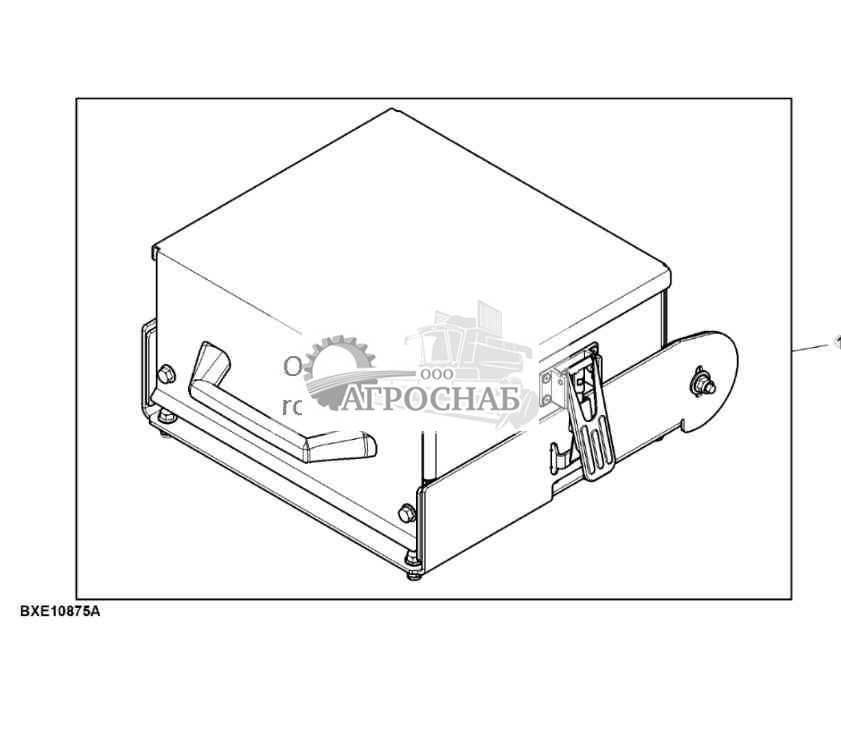

Комплект для самостоятельной установки, датчик влажности, HarvestLab™ 3000 - ST930493
![Комплект для самостоятельной установки, датчик влажности, HarvestLab™ 3000]( "Джон Дир 7250 Комплект для самостоятельной установки, датчик влажности, HarvestLab™ 3000")
1 - Комп. нав. датч. влажн. BXE10875
Наверх
Датчик влажности, HarvestLab™ 3000 - ST930494
![Датчик влажности, HarvestLab™ 3000]( "Джон Дир 7250 Датчик влажности, HarvestLab™ 3000")
1 - Уплотнение HXE23958
2 - Фиксатор AH87272 Количество:2
3 - Ручка AXE53003
4 - Винт 19M7868 Количество:2 Примечание:M8 X 30
5 - Винт 19M7800 Количество:3 Примечание:M8 X 50
6 - Винт 19M7866 Количество:4 Примечание:M8 X 20
7 - Стопорная гайка 14M7396 Количество:6 Примечание:M8
8 - Болт 03M7094 Количество:6 Примечание:M8 X 30
9 - Винт 19M7865 Количество:4 Примечание:M8 X 16
10 - Рукоятка AM118928
11 - Шайба 24M7207 Количество:4 Примечание:8.400 X 24 X 2 mm
12 - Фланцевая гайка 14M7298 Количество:9 Примечание:M8
13 - Фланцевая гайка 14M7303 Количество:2 Примечание:M6
14 - Опора AXE54937
15 - Гайка 14M7029 Количество:7 Примечание:M8
Наверх

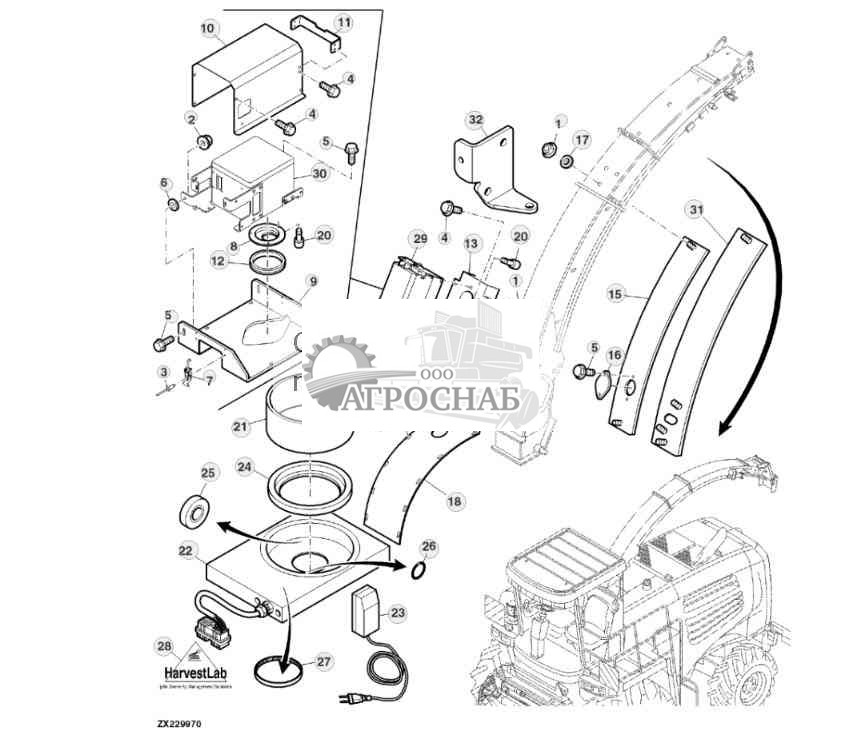

Датчик влажности, NIR - ST52041
![Датчик влажности, NIR]( "Джон Дир 7250 Датчик влажности, NIR")
1 - Фланцевая гайка 14M7298 Примечание:M8
2 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
3 - Заклепка 16M7101 Количество:6 Примечание:5 mm
4 - Винт 19M7865 Примечание:M8 X 16
5 - Винт 19M7867 Примечание:M8 X 25
6 - Шайба 24M7207 Количество:2 Примечание:8.400 X 24 X 2 mm
7 - Фиксатор AZ101741
8 - Линза AXE24140 Примечание:(Visual Moisture Sensor) SUB FOR AZ101717
9 - Опора AZ102820 Примечание:INCL KEYS (6) 3, (3) 7
10 - Крышка Z101939
11 - Карман Z102720
12 - Прокладка Z101944
13 - Шаблон Z103666
14 - Уголок Z103667 Количество:2
15 - Износостойкая накладка AZ101740 Примечание:LGTH = 2000 mm
16 - Крышка AZ102637
17 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
18 - Износостойкая накладка Z101953 Примечание:(Для плоского разгрузочного лотка)
19 - Пластина Z102760 Примечание:(Для плоского разгрузочного лотка)
20 - Винт Z103504 Количество:6
21 - Модуль датчика влажности AZ103573 Примечание:OD = 190 mm
22 - Датчик AZ102721
23 - Адаптер AZ103943
24 - Кольцо Z105365
25 - Каток Z105364
26 - Уплотнительное кольцо Z105363
27 - Клиновой ремень Z105362
28 - Метка Z103658
29 - Moisture Sensor Reman BZ100197
29 - Moisture Sensor Reman PG201100 Примечание:NLA; ORDER SE502945, SUB FOR PFA10049
29 - Moisture Sensor Reman SE502945 Примечание:SUB FOR PG201100, ALSO ORDER HXE64878
30 - Датчик влажности .......
31 - Износостойкая накладка AZ103382 Примечание:ДЛИНА = 1800 mm
32 - Опора HXE64878
.. - Модуль датчика влажности AZ103077
.. - Модуль датчика влажности AZ103081 Примечание:(Черная ссылка)
.. - Датчик влажности AZ103565 Примечание:(Белая ссылка)
.. - Винт J850414
.. - Оборудов. для техобслуж. MPPC10061 Примечание:ВЫПУСК ПРЕКРАЩЕН
Наверх
LIGHTING, REAR (SPECIAL EQUIPMENT) - ST52042 ( ОСВЕЩЕНИЕ, ЗАДНИЙ (СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ) - )
![LIGHTING, REAR (SPECIAL EQUIPMENT)]( "Джон Дир 7250 LIGHTING, REAR (SPECIAL EQUIPMENT)")
1 - Жгут проводов AZ51838 Примечание:(WITH SPOUT EXTENSION ONLY) (FOR AZ101243)
2 - Отражатель AL171601 Примечание:(WITH SPOUT EXTENSION ONLY) (SUB FOR L39871)
3 - Прокладка Z40994 Примечание:(WITH SPOUT EXTENSION ONLY)
4 - Лампа AZ51917 Примечание:(WITH SPOUT EXTENSION ONLY)
5 - Лампа накаливания 57M6274 Примечание:(WITH SPOUT EXTENSION ONLY) 12V 5WПосмотреть аналогичные детали
6 - Лампа накаливания 57M7014 Примечание:(WITH SPOUT EXTENSION ONLY) 12V 21WПосмотреть аналогичные детали
7 - Ограждение Z100437 Примечание:(WITH SPOUT EXTENSION ONLY) (SUB FOR Z64349)
8 - Обвязной хомут R44302 Примечание:(WITH SPOUT EXTENSION ONLY)Посмотреть аналогичные детали
9 - Жгут проводов AZ104307 Примечание:(WITH SPOUT EXTENSION ONLY) (FOR AZ104285)
9 - Жгут проводов AZ104308 Примечание:(WITH SPOUT EXTENSION ONLY) (FOR AZ104288)
10 - Задний огонь AZ104309
Наверх

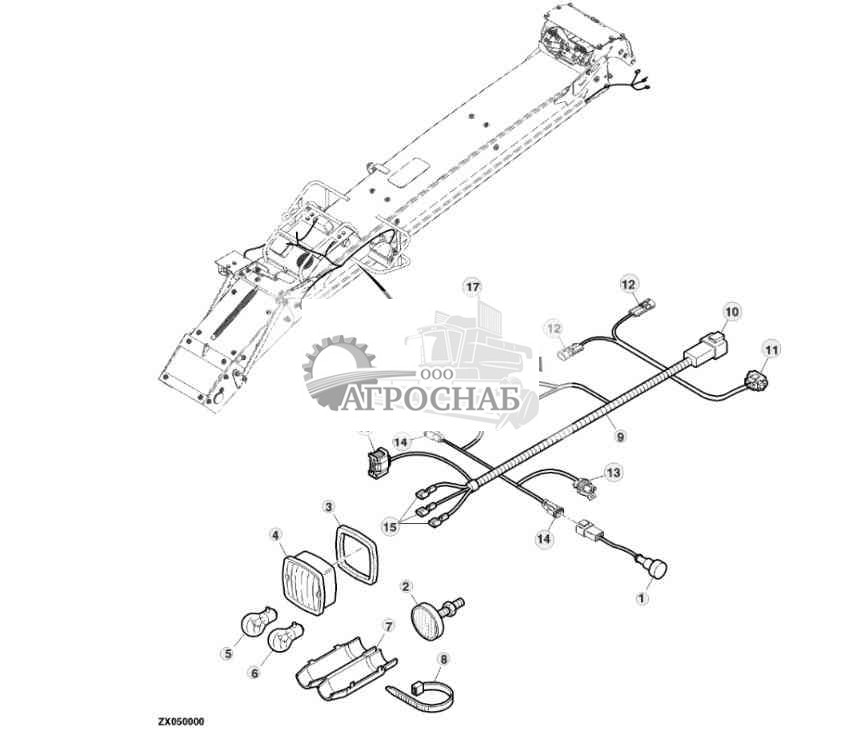

Lighting, Rear (Aluminium Spout Extension) - ST594830 ( Освещение, Задний (Удлинитель Силосопровода Алюминий) - )
![Lighting, Rear (Aluminium Spout Extension)]( "Джон Дир 7250 Lighting, Rear (Aluminium Spout Extension)")
1 - Задний огонь AZ104309
2 - Отражатель AL171601
3 - Прокладка Z40994
4 - Лампа AZ51917
5 - Лампа накаливания 57M6274 Примечание:12V 5WПосмотреть аналогичные детали
6 - Лампа накаливания 57M7014 Примечание:12V 21WПосмотреть аналогичные детали
7 - Ограждение Z100437
8 - Обвязной хомут R44302 Посмотреть аналогичные детали
9 - Жгут проводов AXE19178
10 - Узел электрич. разъема AZ50832 Примечание:(ORD W / (3) N282069, 57M7619, AZ50830, 57M7618, R78069)
11 - Корпус электр. разъема .......
12 - Корпус электр. разъема 57M7256 Количество:2 Примечание:(ORD W / (2) 57M7258
13 - Корпус электр. разъема 57M7254 Количество:2
14 - Корпус электр. разъема AZ50829 Количество:2 Примечание:(ORD W / (2) 57M7546, 57M7620)
15 - Клемма электр. разъема 57M7044 Количество:5
16 - Узел электрич. разъема 57M7953 Примечание:(ORD W / (3) 57M7955, 57M7403)
17 - Лампа AL33161
Наверх
Главный жгут проводов - ST52043
![Главный жгут проводов]( "Джон Дир 7250 Главный жгут проводов")
1 - Жгут проводов AXE14354 Примечание:(SUB FOR AZ103035, AZ103645, AZ103832, AXE12091, AXE13663APPL)
2 - Вспом. электр. разъем 57M7349 Количество:2 Примечание:(ORD W/ 57M7347, (4) 57M7258, (4) R104846, (4) 57M7493)
3 - Корпус электр. разъема AZ63044 Примечание:(ORD W/ Z77921, Z77922, (24) 57M7546, Z76648, (AR) Z55261, (3) 57M7905, (2) Z78007, (20) L40817, (AR) R78065)
4 - Клемма электр. разъема Z44409 Количество:7
5 - Клемма электр. разъема AZ53770 Примечание:(ORD W/ (7) R78069, (28) 57M7546, N282069, 57M8704)
6 - Корпус электр. разъема Z48071 Примечание:(ORD W/ Z48070, Z48072, Z48305, Z48304)
7 - Корпус электр. разъема Z48070
8 - Винт с накат. головкой Z48305
9 - Корпус электр. разъема AZ53783 Примечание:(ORD W/ E73240, 57M7765, (7) N282069, (12) R78069, (8) Z78024, (4) N282068)
10 - Вспом. электр. разъем Z77921
11 - Вспом. электр. разъем Z77922
12 - Узел электрич. разъема 57M7620
13 - Клемма электр. разъема Z55264 Количество:2
14 - Корпус электр. разъема AZ50829
15 - Узел электрич. разъема AZ50830
16 - Узел электрич. разъема AZ63109
17 - Прокладка Z48304
18 - Клемма электр. разъема Z48072
19 - Штуцерное соединение .......
20 - Вспом. электр. разъем 57M8704 Примечание:(FOR AZ53770)
21 - Жгут проводов AZ103646 Примечание:(For Row Trak I)
21 - Жгут проводов AXE22022 Примечание:(Для Row Trak II)
22 - Узел электрич. разъема AZ50832 Примечание:(Для Row Trak II)
23 - Корпус электр. разъема AZ54533 Примечание:(Для Row Trak II)
24 - Адаптер AXE34298 Количество:2
25 - Узел электрич. разъема AZ50831 Количество:2 Примечание:ORD W/ Z64311
26 - Ограждение Z100437 Количество:2
27 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
Наверх
PRODRIVE - WIRING HARNESS AND CONTROL UNIT - ST52044 ( ПРОДВИГАТЕЛИ - ЖГУТ ПРОВОДОВ И БЛОК УПРАВЛЕНИЯ - )
![PRODRIVE]( "Джон Дир 7250 PRODRIVE")
1 - Жгут проводов AZ103074 Serial No.______-509663
1 - Жгут проводов AZ103774 Serial No.509664-______
2 - Узел электрич. разъема 57M8470 Примечание:(ORD W/ 57M8472)
3 - Узел электрич. разъема 57M8471 Примечание:(ORD W/ 57M8473)
4 - Узел электрич. разъема 57M8469 Примечание:(ORD W/ 57M8472)
5 - Клемма электр. разъема AZ26995 Количество:2 Serial No.______-509663
6 - Узел электрич. разъема 57M7633 Примечание:(ORD W/ 57M7682)
7 - Корпус электр. разъема AZ53783
8 - Узел электрич. разъема 57M7634 Примечание:(ORD W/ 57M7681)
9 - Узел электрич. разъема 57M8038 Примечание:(ORD W/ 57M8011)
10 - Датчик AZ51016 Количество:2
11 - Гайка H104418 Количество:2
12 - Корпус электр. разъема AZ50829 Количество:2
13 - Пульт управления AZ100562 Примечание:PTP
14 - Уплотнен. электр. разъема Z44365 Примечание:(ORD W/ Z44344, Z44323)
15 - Гайка Z44344
16 - Жгут проводов AZ103429 Примечание:(Для варианта со скоростью 20 км/ч)
16 - Жгут проводов AZ103430 Примечание:(Для варианта со скоростью 25 км/ч)
16 - Жгут проводов AZ103431 Примечание:(FOR 30 KM/H AND 40 KM/H VERSIONS)
17 - Гайка Z44349
18 - Диод AZ100979 Количество:2 Serial No.______-509963
19 - Корпус электр. разъема 57M7365 Serial No.______-509963
19 - Узел электрич. разъема 57M7985 Serial No.509964-______
20 - Вспом. электр. разъем Z44369 Serial No.______-509963
21 - Корпус электр. разъема 57M7850
22 - Узел электрич. разъема AZ50831 Количество:2 Примечание:(ORD W/ Z64311, (2) Z64309)
23 - Датчик AH116104 Количество:2
.. - Шланг Z103378 Примечание:LGTH = 160 MM
.. - Жгут проводов AZ103432
Наверх
Жгут проводов рулевой колонки - ST52045
![Жгут проводов рулевой колонки]( "Джон Дир 7250 Жгут проводов рулевой колонки")
1 - Жгут проводов AZ102508
2 - Зажимная скоба AH96317 Количество:2
3 - Зажимная скоба AH89557
4 - Винт 37M7083 Примечание:M8 X 12
5 - Корпус электр. разъема AZ54312 Примечание:(ORD W/ Z44346, Z44325, Z44319, (12) Z55264, (2) R78067, (7) R78069)
6 - Клемма ....... Примечание:(ORD W/ E73240, 57M7765)
7 - Узел электрич. разъема R78055
8 - Корпус электр. разъема L38138
9 - Узел электрич. разъема R77480 Количество:2
10 - Корпус электр. разъема T28583
Наверх
Датчик входного сигнала блока рулевого управления - ST52046
![Датчик входного сигнала блока рулевого управления]( "Джон Дир 7250 Датчик входного сигнала блока рулевого управления")
1 - Система рулев. управления ....... Engine Serial No.______-511364
2 - Кронштейн H207970 Engine Serial No.______-511364
3 - Стопорная шайба 12M7064 Количество:4 Engine Serial No.______-511364 Примечание:5 mm
4 - Винт с головкой 19M7640 Количество:4 Engine Serial No.______-511364 Примечание:M5 X 12
5 - Корп. подшипн. без подш. H207968 Engine Serial No.______-511364
6 - Датчик AH208316 Engine Serial No.______-511364
Наверх
Датчик входного сигнала блока рулевого управления - ST561080
![Датчик входного сигнала блока рулевого управления]( "Джон Дир 7250 Датчик входного сигнала блока рулевого управления")
1 - Датчик AXE12768 Serial No.511365-______
2 - Кронштейн HXE12978 Serial No.511365-______
3 - Стопорная шайба 12M7064 Количество:4 Serial No.511365-______ Примечание:5 mm
4 - Винт с головкой 19M7640 Количество:4 Serial No.511365-______ Примечание:M5 X 12
5 - Корпус ....... Serial No.511365-______
6 - Пружинное кольцо HXE18798 Serial No.511365-______
Наверх
SID Jumper Wiring Harness - Retrofit - ST561083 ( Сид соединительный жгут проводов - Ретрофит - )
![SID Jumper Wiring Harness]( "Джон Дир 7250 SID Jumper Wiring Harness")
1 - Корпус электр. разъема 57M8415 Количество:2 Serial No.511365-______ Примечание:ORD /W 57M7469, (3) 57M7252, (3) 57M7377
2 - Корпус электр. разъема 57M9750 Serial No.511365-______ Примечание:ORD /W (6) 57M9808
3 - Жгут проводов AXE14460 Serial No.511365-______
Наверх
Навесное оборудование, блок управления AutoTrac™ - ST782238
![Навесное оборудование, блок управления AutoTrac™]( "Джон Дир 7250 Навесное оборудование, блок управления AutoTrac™")
1 - Комплект оборудования BZ100196
Наверх

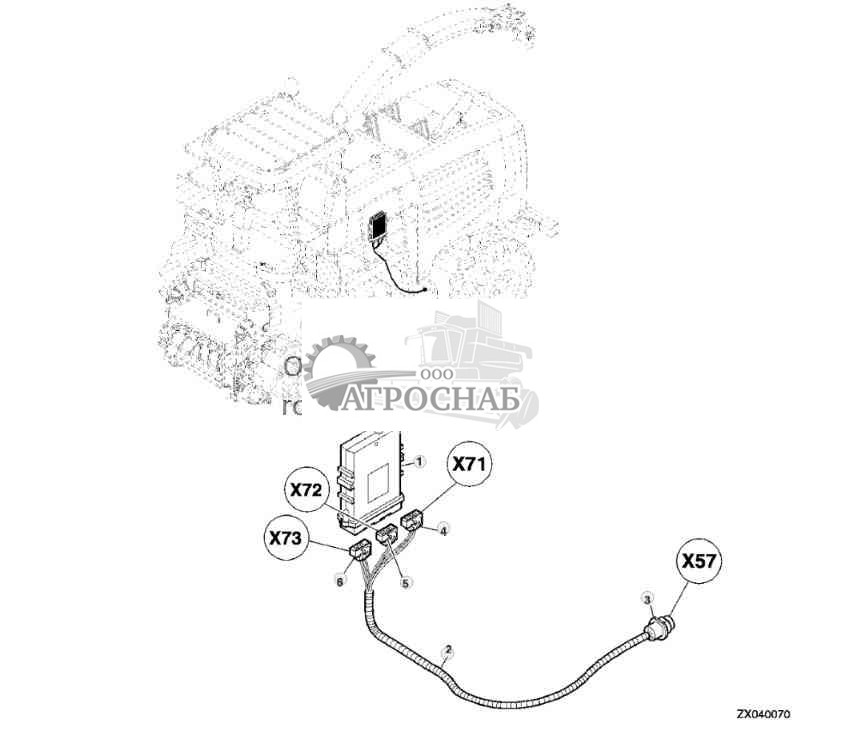

ADAPTER WIRING HARNESS AND CONTROL UNIT FOR AUTOTRAC - ST52048 ( АДАПТЕР ЖГУТ ПРОВОДОВ И БЛОК УПРАВЛЕНИЯ ДЛЯ AUTOTRAC - )
![ADAPTER WIRING HARNESS AND CONTROL UNIT FOR AUTOTRAC]( "Джон Дир 7250 ADAPTER WIRING HARNESS AND CONTROL UNIT FOR AUTOTRAC")
1 - Контроллер рулев. управл. PG200299 Примечание:SSU, SUB FOR RE240027 OR RE251348
1 - Steering Controller Reman PG200305 Примечание:REMAN FOR PG200299
2 - Жгут проводов AZ103481 Примечание:(SUB FOR AZ101774)
3 - Корпус электр. разъема AZ53783
4 - Узел электрич. разъема 57M8469 Примечание:(ORD W/ 57M8472)
5 - Узел электрич. разъема 57M8471 Примечание:(ORD W/ 57M8473)
6 - Узел электрич. разъема 57M8470 Примечание:(ORD W/ 57M8472)
Наверх
Жгут проводов, регулировка зеркала - ST52049
![Жгут проводов, регулировка зеркала]( "Джон Дир 7250 Жгут проводов, регулировка зеркала")
1 - Жгут проводов AZ100259 Количество:2
2 - Корпус электр. разъема 57M7107
3 - Жгут проводов AZ47789
4 - Корпус электр. разъема 57M7092
5 - Корпус электр. разъема 57M7088
Наверх
E-BOX LIGHTING (CENTRAL ELECTRIC SYSTEM) - ACCESS LADDER - ST52050 ( ЭЛЕКТРОННАЯ КОРОБКА ОСВЕЩЕНИЯ (ЦЕНТРАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ) - ДОСТУП К ЛЕСТНИЦЕ - )
![E-BOX LIGHTING (CENTRAL ELECTRIC SYSTEM)]( "Джон Дир 7250 E-BOX LIGHTING (CENTRAL ELECTRIC SYSTEM)")
1 - Нажимной переключатель RE51234
2 - Клемма электр. разъема Z76650 Количество:2
3 - Клемма электр. разъема AZ26995 Примечание:(ORD W/ (3) 57M7103, 57M7041)
4 - Корпус электр. разъема Z61311 Примечание:(ORD W/ (2) 57M7041)
5 - Патрон предохранителя 57M8093
6 - Патрон предохранителя 57M8092 Примечание:(ORD W/ (2) 57M8057)
7 - Лампа AZ56595
8 - Клемма электр. разъема Z44409
9 - Винт Z100101 Количество:2
10 - Гайка Z100102 Количество:2
11 - Лампа накаливания 57M6274 Посмотреть аналогичные детали
12 - Болт ....... Количество:3
13 - Плавкий предохранитель .......
14 - Реле .......
15 - Корпус электр. разъема 57M7065 Примечание:(ORD W/ (2) 57M7103)
16 - Выходное гнездо AL25073
17 - Винт 21M7033 Количество:2 Примечание:M4 X 16
18 - Шайба 12M7031 Количество:2
19 - Гайка 14M7139 Количество:2 Примечание:M4
20 - Лампа AL33161
21 - Лампа накаливания 57M7013 Посмотреть аналогичные детали
Наверх
FRONT WIRING HARNESS, IVT LOC TRANSMISSION - ST52051 ( ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ, ИВТ ПЕРЕДАЧИ ЛОК - )
![FRONT WIRING HARNESS, IVT LOC TRANSMISSION]( "Джон Дир 7250 FRONT WIRING HARNESS, IVT LOC TRANSMISSION")
1 - Жгут проводов AXE17319 Примечание:(SUB FOR AZ100429, AZ103415)
2 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7618, (4) Z64310)
3 - Корпус электр. разъема AZ50829
4 - Клемма электр. разъема R78067 Количество:2
5 - Узел электрич. разъема 57M7620
6 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ R78069)
7 - Ограждение Z100437
8 - Обвязной хомут R44302 Посмотреть аналогичные детали
9 - Скоба H75541 Количество:5 Примечание:ID = 12.7 MM
9 - Скоба R46414 Примечание:ID = 15.7 MM
9 - Скоба T70659 Количество:2 Примечание:ID = 21.0 MM
9 - Скоба R72659 Примечание:ID = 25.5 MM
10 - Жгут проводов AZ100128
11 - Корпус электр. разъема AZ53773 Примечание:(ORD W/ AZ48554, Z64308, Z55261, R78067, (7) R78069, (8) Z55264)
12 - Корпус электр. разъема AZ53774 Примечание:(ORD W/ AZ48554, Z64308, (4) R78069, (27) Z55264)
13 - Корпус электр. разъема AZ53775 Примечание:(ORD W/ AZ48554, Z64308, (2) R78069, (6) R78067, (11) Z55264)
14 - Переключатель AZ50833
15 - Стопор Z44598
16 - Корпус электр. разъема AZ50829 Примечание:(ORD W/ R78065, 57M7620, AZ50831,R78069)
17 - Винт 21M4484 Количество:2 Примечание:M4 X 35
18 - Стопорная гайка 14M7403 Количество:2 Примечание:M4
19 - Шайба 24M7117 Количество:2 Примечание:4.300 X 9 X 0.800 mm
Наверх

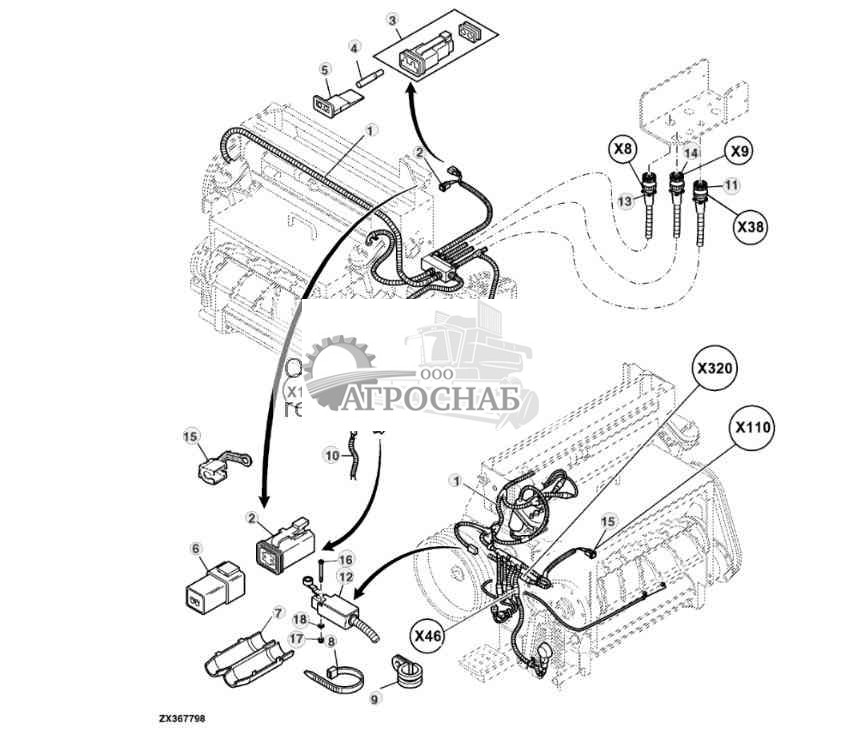

FRONT WIRING HARNESS - 4-GEAR TRANSMISSION - ST52052 ( ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ - 4-КОРОБКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ - )
![FRONT WIRING HARNESS]( "Джон Дир 7250 FRONT WIRING HARNESS")
1 - Жгут проводов AXE17320 Примечание:(SUB FOR AZ100078, AZ103416)
2 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7619)
3 - Корпус электр. разъема AZ50829
4 - Клемма электр. разъема R78067 Количество:2
5 - Узел электрич. разъема 57M7620 Примечание:(SUB FOR Z64312)
6 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ R78069)
7 - Ограждение Z100437 Примечание:(SUB FOR Z64349)
8 - Обвязной хомут R44302 Примечание:ID = 12.7 MMПосмотреть аналогичные детали
9 - Скоба H75541 Количество:5 Примечание:ID = 15.7 MM
9 - Скоба R46414 Примечание:ID = 21.0 MM
9 - Скоба T70659 Количество:2 Примечание:ID = 25.5 MM
9 - Скоба R72659
10 - Жгут проводов AZ100128
11 - Корпус электр. разъема AZ53775 Примечание:(ORD W/ AZ48554, Z64308, (2) R78069, (6) R78067, (11) Z55264)
12 - Переключатель AZ50833
13 - Корпус электр. разъема AZ53773 Примечание:(ORD W/ AZ48554, Z64308, Z55261, R78067, (4) R78069)
14 - Корпус электр. разъема AZ53774 Примечание:(ORD W/ AZ48554, Z64308, (8) R78069, (23) Z55264)
15 - Корпус электр. разъема AZ50829 Примечание:(ORD W/ R78065, 57M7620, AZ50831,R78069)
16 - Винт 21M4484 Количество:2 Примечание:M4 X 35
17 - Стопорная гайка 14M7403 Количество:2 Примечание:M4
18 - Шайба 24M7117 Количество:2 Примечание:4.300 X 9 X 0.800 mm
Наверх
ROW TRAK SOCKET - ST52053 ( СТРОКИ ТРАК ГНЕЗДО )
![ROW TRAK SOCKET]( "Джон Дир 7250 ROW TRAK SOCKET")
1 - Обвязной хомут R44302 Посмотреть аналогичные детали
2 - Фланцевая гайка 14M7375 Количество:3 Примечание:M5
3 - Винт 21M7124 Количество:3 Примечание:M5 X 35
4 - Жгут проводов AXE13878 Примечание:(Sub For AZ51178)
5 - Корпус электр. разъема AZ48437
6 - Уплотн. каб. эл. разъема Z61316
7 - Узел электрич. разъема AZ50832 Примечание:(Ord W/ 57M7619, (4) Z64309)
8 - Карман Z102604
9 - Винт 19M7867 Примечание:M8 X 25
10 - Винт 19M7867 Примечание:M8 X 25
11 - Шайба 24M7024 Количество:3 Примечание:9 X 28 X 3 mm
12 - Втулка Z70569
13 - Скоба H75541
14 - Стопорная гайка 14M7166 Количество:2 Примечание:M8
15 - Узел электрич. разъема AZ50831 Примечание:(Ord W/ 57M7541, Z64311, R78069, AZ50829, 57M7620)
Наверх
ROW TRAK POTENTIOMETER - ST52054 ( СТРОКИ ТРАК ПОТЕНЦИОМЕТР - )
![ROW TRAK POTENTIOMETER]( "Джон Дир 7250 ROW TRAK POTENTIOMETER")
1 - Ограждение AZ49259 Примечание:INCL KEYS 3, 4, 9, 10
2 - Потенциометр AZ52077
3 - Шайба 24M7055 Количество:4 Примечание:8.400 X 16 X 1.600 mm
4 - Винт с головкой 19M8402 Количество:4 Примечание:M8 X 65
5 - Болт AZ49260
6 - Гайка 14M7274 Примечание:M10
7 - Стопорная шайба 12M7033 Примечание:10.500 mm
8 - Гайка 14M7273 Примечание:M8
9 - Винт 19M7881 Примечание:M8 X 20
10 - Комплект зажимов ....... Количество:2 Примечание:(ORD AZ49259)
Наверх
WIRING HARNESS (REPAIR), REAR AXLE (FOUR-WHEEL DRIVE) - ST52055 ( ЖГУТ ПРОВОДОВ (ДЛЯ РЕМОНТА), ЗАДНИЙ МОСТ (ПОЛНЫЙ ПРИВОД) - )
![WIRING HARNESS (REPAIR), REAR AXLE (FOUR-WHEEL DRIVE)]( "Джон Дир 7250 WIRING HARNESS (REPAIR), REAR AXLE (FOUR-WHEEL DRIVE)")
1 - Жгут проводов AZ100593 Примечание:(ORD W/ 57M8038, 57M8011,(8) Z55264)
2 - Жгут проводов AZ100489
3 - Узел электрич. разъема AZ63109 Примечание:(ORD W/ 57M7675, (3) 57M7546)
4 - Корпус электр. разъема AZ50829 Примечание:(ORD W/ 57M7620, (2) 57M7546)
5 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7618, (4) 57M7546)
6 - Обвязной хомут R44302 Количество:6 Посмотреть аналогичные детали
7 - Скоба H75541
8 - Корпус электр. разъема AZ63138 Примечание:(ORD W/ 57M7680, (8) 57M7541)
9 - Катушка эл/магн. клапана AXE13480 Примечание:SUB FOR AZ63243
10 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ 57M7619, (4) Z78024)
11 - Датчик скор. вращ. кол. AZ63242
12 - Болт ....... Количество:2
13 - Датч. давл. транс. масла AZ63073 Примечание:INCL KEY 14
14 - Кольцо Z79625
Наверх
Трансмиссия и датчик скорости колес заднего моста, 4WD - ST52056
![Трансмиссия и датчик скорости колес заднего моста, 4WD]( "Джон Дир 7250 Трансмиссия и датчик скорости колес заднего моста, 4WD")
1 - Винт 19M7768 Количество:2 Примечание:M6 X 16
2 - Датчик скор. вращ. кол. AZ63242
3 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ 57M7619,(4) Z78024)
Наверх
WIRING HARNESS - WAGON DUMP HIGH FLOW - ST52057 ( ЖГУТ ПРОВОДОВ - САМОСВАЛ ВАГОН ВЫСОКИЙ РАСХОД - )
![WIRING HARNESS]( "Джон Дир 7250 WIRING HARNESS")
1 - Жгут проводов AZ100446 Примечание:INCL KEY 9-22
2 - Клемма электр. разъема 57M7541 Количество:4
3 - Винт с накат. головкой Z48305 Количество:5
4 - Корпус электр. разъема Z48070 Количество:5
5 - Клемма электр. разъема Z48072
6 - Корпус электр. разъема Z48071 Количество:5
7 - Прокладка Z48304 Количество:5
8 - Штуцерное соединение ....... Количество:5
9 - Винт 21M7159 Количество:4 Примечание:M6 X 25
10 - Крышка Z44526
11 - Прокладка Z44525
12 - Диод AZ53350 Количество:2
13 - Реле AL77324 Количество:2
14 - Клемма электр. разъема AZ26995 Количество:2
15 - Пластина Z61519
16 - Уплотнение Z44060 Количество:4
17 - Контактный блок Z44527
18 - Стопор Z101061
19 - Винт 21M7141 Примечание:M5 X 20
20 - Шайба 24M7262 Примечание:5.300 X 10 X 1 mm
21 - Стопорная шайба 12M7011 Примечание:5 mm
22 - Гайка 14M7297 Примечание:M5
Наверх
Жгут проводов, Row-Trak™ II - ST52058
![Жгут проводов, Row-Trak™ II]( "Джон Дир 7250 Жгут проводов, Row-Trak™ II")
1 - Жгут проводов AZ100925
2 - Корпус электр. разъема 57M7840 Примечание:(ORD W/ 57M7469, R104846, 57M7494, 57M7493)
3 - Корпус электр. разъема 57M8416 Количество:2 Примечание:(ORD W/ 57M7469, R104846, 57M7496, 57M7493)
4 - Узел электрич. разъема 57M7634 Примечание:(ORD W/ Z55264, 57M7681)
5 - Узел электрич. разъема 57M7633 Примечание:(ORD W/ 57M7682, R78069)
Наверх
Adapter Wiring HArness Control Unit, Row-Trak™ 2 - ST52059 ( Жгут Проводов Адаптера Блок Управления, Ряд-Трак? 2 - )
![Adapter Wiring HArness Control Unit, Row-Trak™ 2]( "Джон Дир 7250 Adapter Wiring HArness Control Unit, Row-Trak™ 2")
1 - Пульт управления AZ100562 Примечание:RGC
2 - Жгут проводов AZ100924
3 - Корпус электр. разъема AZ53783
4 - Корпус электр. разъема AZ50829
5 - Узел электрич. разъема 57M8469 Примечание:(ORD W/ 57M8472)
6 - Узел электрич. разъема 57M8471 Примечание:(ORD W/ 57M8473)
7 - Узел электрич. разъема 57M8470 Примечание:(ORD W/ 57M8472)
.. - Пульт управления BZ100195
Наверх
Потенциометр, регулировка высоты жатки - ST52060
![Потенциометр, регулировка высоты жатки]( "Джон Дир 7250 Потенциометр, регулировка высоты жатки")
1 - Датчик AZ64667
2 - Хомут Z79381
3 - Винт с головкой 19M7640 Количество:2 Примечание:M5 X 12
4 - Винт 19M7862 Примечание:M6 X 20
4 - Винт 19M7863 Примечание:M6 X 25
5 - Стопорная гайка 14M7165 Примечание:M6
5 - Фланцевая гайка 14M7303 Количество:2 Примечание:M6
6 - Опора Z81725
Наверх
Оборудование, аппаратное обеспечение и датчик HarvestLab™, 7000, 7050 - ST746069
![Оборудование, аппаратное обеспечение и датчик HarvestLab™, 7000, 7050]( "Джон Дир 7250 Оборудование, аппаратное обеспечение и датчик HarvestLab™, 7000, 7050")
1 - Электрон. блок управления BPF10161
1 - Рем. компл. элект. комп. KXE10513
1 - Жгут проводов AXE67164
Наверх
GPS Receiver Bracket, Attachment - ST957146 ( GPS-приемник, кронштейн, крепление - )
![GPS Receiver Bracket, Attachment]( "Джон Дир 7250 GPS Receiver Bracket, Attachment")
1 - Комплект кронштейна BZ100164
Наверх

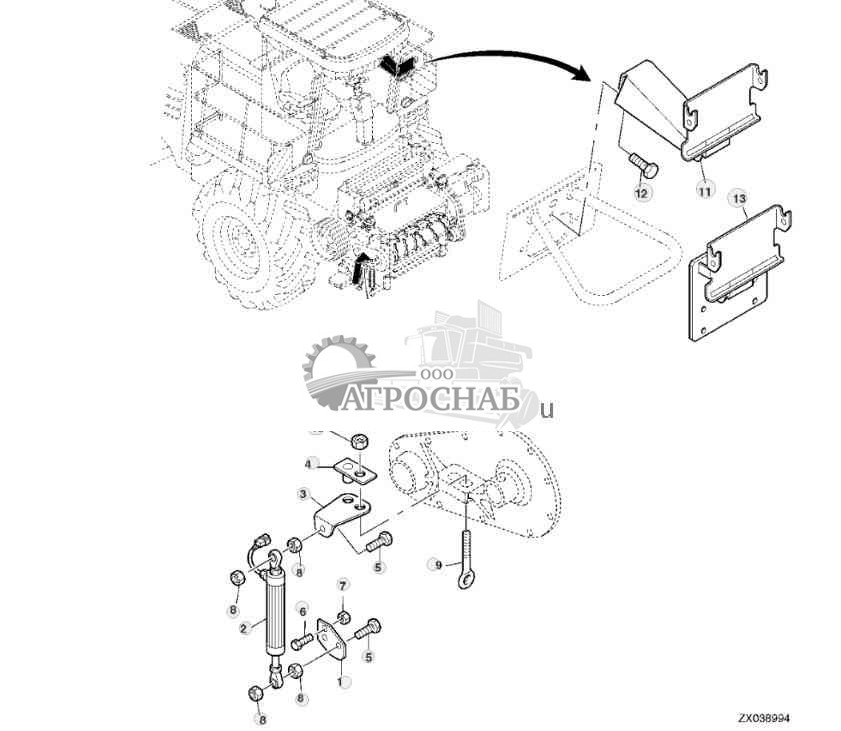

Потенциометр GreenStar™ - ST52061
![Потенциометр GreenStar™]( "Джон Дир 7250 Потенциометр GreenStar™")
1 - Пластина Z73362
2 - Датчик PFP10507 Примечание:(Для GreenStar™ 2) SUB FOR AZ102881
3 - Стопор HXE69106 Примечание:SUB FOR Z72204
4 - Стопор AZ57754
5 - Винт 19M8319 Количество:2 Примечание:M8 X 50
6 - Винт с головкой 19M7301 Количество:2 Примечание:M8 X 40
7 - Стопорная гайка 14M7166 Количество:2 Примечание:M8
8 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
9 - Рым-болт Z103433 Примечание:SUB FOR Z62088
9 - Рым-болт H162269 Примечание:(Для сбора сердцевин кукурузных початков)
10 - Гайка 14M7306 Количество:2 Примечание:M20
10 - Гайка 14M7277 Количество:2 Примечание:(Для сбора сердцевин кукурузных початков) M20
11 - Опора AH211594 Примечание:INCL KEY 12
12 - Винт 37M7089 Примечание:M6 X 12
13 - Кронштейн PF80653 Примечание:(GPS Starfire, навигационный приемник)
Наверх
Жгут проводов мобильный процессор, GreenStar™ - ST52062
![Жгут проводов мобильный процессор, GreenStar™]( "Джон Дир 7250 Жгут проводов мобильный процессор, GreenStar™")
1 - Гайка T12892 Примечание:(REGION II ONLY) (FOR 4-SPEED LENGTH-OF-CUT TRANSMISSION)
2 - Датчик AZ51016 Примечание:(REGION II ONLY) (FOR 4-SPEED LENGTH-OF-CUT TRANSMISSION) INCLUDES AZ50831, AH116104
2 - Датчик AH116104 Примечание:(Не показано)
3 - Узел электрич. разъема AZ50831 Примечание:(REGION II ONLY) (FOR 4-SPEED LENGTH-OF-CUT TRANSMISSION) (ORD W/ Z64311, (2) Z64309)
4 - Блок печатных плат AZ59199 Примечание:(Только для региона II)
4 - Блок печатных плат AZ103026 Примечание:(FOR GREENSTAR 2)
5 - Фланцевая гайка 14M7298 Количество:3 Примечание:(REGION II ONLY) M8
6 - Винт с головкой 19M7298 Количество:3 Примечание:(REGION II ONLY) M8 X 35
7 - Электросхема AZ101120 Примечание:(Только для региона II)
7 - Жгут проводов AZ103324 Примечание:(FOR GREENSTAR 2)
8 - Корпус электр. разъема AZ54536 Примечание:(REGION II ONLY) (ORD W/ 57M7619, (4) 57M7541)
9 - Корпус электр. разъема 57M7396 Примечание:(REGION II ONLY) (ORD W/ 57M7397, (AR) 57M7401, (AR) 57M7402, (AR) 57M7403, (AR) 57M7398)
10 - Корпус электр. разъема AZ54533 Примечание:(REGION II ONLY) (ORD W/ 57M7677, (2) R78069, (4) Z55264)
11 - Узел электрич. разъема AZ50832 Примечание:(REGION II ONLY) (ORD W/ 57M7619, (4) 57M7541)
12 - Узел электрич. разъема 57M7634 Примечание:(ORD W/ 57M7681)
13 - Блок. устр. эл. разъема 57M7682 Примечание:(FOR 57M9069)
14 - Вспом. электр. разъем AZ71569 Примечание:(REGION II ONLY) (INCL AZ54536, Z68992, AZ50830, 57M7618)
15 - Узел электрич. разъема AZ50830 Примечание:(REGION II ONLY) (ORD W/ 57M7618, (4) Z55264)
16 - Корпус электр. разъема AZ54536 Примечание:(REGION II ONLY) (ORD W/ Z68992, (4) 57M7541, (2) Z78024)
17 - Корпус электр. разъема 57M9069
Наверх
Жгут проводов переходника, GreenStar™ - ST52063
![Жгут проводов переходника, GreenStar™]( "Джон Дир 7250 Жгут проводов переходника, GreenStar™")
1 - Корпус электр. разъема 57M8017
1 - Блок. устр. эл. разъема 57M7619
2 - Узел электрич. разъема 57M8015
2 - Блок. устр. эл. разъема 57M8016
3 - Корпус электр. разъема 57M8606
4 - Корпус электр. разъема 57M9231
4 - Вспом. электр. разъем 57M8947
5 - Жгут проводов PF81126
Наверх
Навесное оборудование, комплект базовой станции RTK, европейское исполнение - ST795998
![Навесное оборудование, комплект базовой станции RTK, европейское исполнение]( "Джон Дир 7250 Навесное оборудование, комплект базовой станции RTK, европейское исполнение")
1 - Комплект оборудования BPF10692
Наверх
Навесное оборудование, комплект базовой станции RTK 869 с треногой - ST796001
![Навесное оборудование, комплект базовой станции RTK 869 с треногой]( "Джон Дир 7250 Навесное оборудование, комплект базовой станции RTK 869 с треногой")
1 - Комплект оборудования BPF10693
Наверх
Навесное оборудование, комплект базы RTK, европейское исполнение - ST796002
![Навесное оборудование, комплект базы RTK, европейское исполнение]( "Джон Дир 7250 Навесное оборудование, комплект базы RTK, европейское исполнение")
1 - Комплект оборудования BPF10694
Наверх
Навесное оборудование, комплект ретранслятора RTK, европейское исполнение - ST796004
![Навесное оборудование, комплект ретранслятора RTK, европейское исполнение]( "Джон Дир 7250 Навесное оборудование, комплект ретранслятора RTK, европейское исполнение")
1 - Комплект оборудования BPF10695
Наверх
Комплект базовой станции RTK, европейское исполнение - ST796433
![Комплект базовой станции RTK, европейское исполнение]( "Джон Дир 7250 Комплект базовой станции RTK, европейское исполнение")
1 - Винт 19M7866 Количество:4 Примечание:M8 X 20
2 - Стопорная гайка 14M7396 Количество:4 Примечание:M8
3 - Комплект кронштейна PF81190
4 - Жгут проводов PF81126
5 - Жгут проводов PFP10607
6 - Узел электрич. разъема 57M7634
7 - Кронштейн PFP10879
8 - Вкладыш PFP10943
9 - Жгут проводов PFP10145
10 - Корпус электр. разъема 57M9231
11 - Корпус электр. разъема 57M7260
12 - Клемма электр. разъема 57M7087 Количество:2
13 - Стойка PF80950
14 - Полуобработ. сварной узел PF81294
Наверх
Антенна радиосистемы RTK - ST796007
![Антенна радиосистемы RTK]( "Джон Дир 7250 Антенна радиосистемы RTK")
1 - Антенна PF81461 Примечание:450-470 MHZ TNC WHIP
Наверх
Навесное оборудование, удлинитель радиосистемы RTK 455 - ST796468
![Навесное оборудование, удлинитель радиосистемы RTK 455]( "Джон Дир 7250 Навесное оборудование, удлинитель радиосистемы RTK 455")
1 - Комплект антенны PF91102
Наверх
Магнитная антенна самоходной машины — радиосистема RTK 450 John Deere - ST796467
![Магнитная антенна самоходной машины — радиосистема RTK 450 John Deere]( "Джон Дир 7250 Магнитная антенна самоходной машины — радиосистема RTK 450 John Deere")
1 - Комплект антенны PF81457
2 - База AT55441 Количество:6
3 - Кронштейн .......
4 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
5 - Винт 19M7865 Количество:2 Примечание:M8 X 16
6 - Винт 19M7814 Примечание:M12 X 50
7 - Обвязной хомут LVU12447 Количество:6
8 - Кронштейн R281583
9 - Винт с головкой 19M7397 Примечание:M16 X 50
Наверх

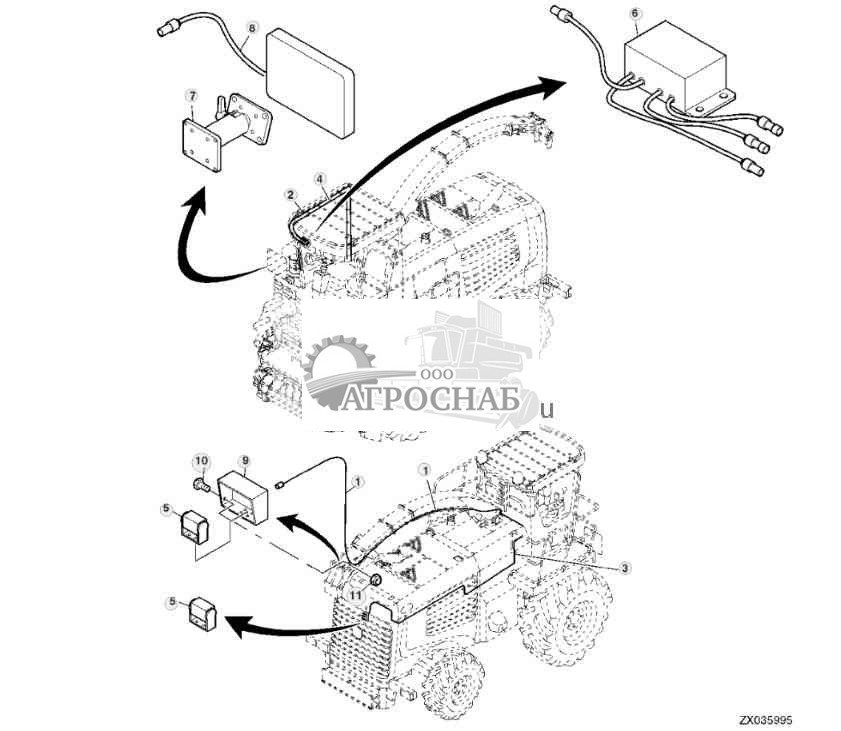

MOUNTING PARTS - CAMERA SYSTEM - ST52064 ( ДЕТАЛИ КРЕПЛЕНИЯ - СИСТЕМА КАМЕРЫ - )
![MOUNTING PARTS]( "Джон Дир 7250 MOUNTING PARTS")
1 - Электрооборудование AZ100717 Количество:2
2 - Электрооборудование AZ100722
3 - Электрооборудование AZ100723
4 - Электрооборудование AZ102280
5 - Электрооборудование AZ100718 Количество:2 Примечание:ORDER MC3071KIT152
6 - Электрооборудование AZ102278 Примечание:ORDER MC3071KIT152
7 - Кронштейн AZ100709
8 - Электрооборудование AZ102379
9 - Щиток Z101225
10 - Болт .......
11 - Стопорная гайка 14M7167 Примечание:M10
12 - Электрооборудование MC3071KIT152 Примечание:(Не показано)
.. - Электрооборудование AZ102378 Примечание:(Not Illustrated) INCL KEY 4, 6, 8
.. - Комп. д/установки в поле BZ100136 Примечание:(Не показано)
Наверх
LINEAR MOTOR FOR KNIFE SHARPENING DEVICE - ST52065 ( ЛИНЕЙНЫЙ ДВИГАТЕЛЬ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ НОЖЕЙ )
![LINEAR MOTOR FOR KNIFE SHARPENING DEVICE]( "Джон Дир 7250 LINEAR MOTOR FOR KNIFE SHARPENING DEVICE")
1 - Пускатель AXE17463 Примечание:(SUB FOR AZ56151)
2 - Крепление со штифтом Z71167
3 - Рычаг AZ54334
4 - Пружинный шплинт 34M7124 Примечание:8 X 30 mm
5 - Шплинт 11M7021 Количество:3 Примечание:4 X 25 mm
6 - Узел электрич. разъема AZ50831 Примечание:(ORD W/ Z64311, (2) 57M7541)
7 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ Z64313, Z44519, (3) 57M7541)
8 - Потенциометр AXE17877 Примечание:(SUB FOR AZ101438)
Наверх
KERNEL PROCESSOR AND STATIONARY KNIFE ADJUSTMENT MOTOR - ST52066 ( ЯДРА ПРОЦЕССОРА И НЕПОДВИЖНЫЙ НОЖ РЕГУЛИРОВКА ДВИГАТЕЛЯ - )
![KERNEL PROCESSOR AND STATIONARY KNIFE ADJUSTMENT MOTOR]( "Джон Дир 7250 KERNEL PROCESSOR AND STATIONARY KNIFE ADJUSTMENT MOTOR")
1 - Электродвигатель AXE38044 Количество:2 Примечание:ORDER AXE59370; (SUB FOR AZ100822, AXE12941 OR AXE28623)
1 - Электродвигатель AXE59370 Количество:2 Примечание:ORDER W/ 57M9788, 57M10336, 57M9841
.. - Держатель угольной щетки AZ100705 Количество:2 Примечание:KIT (For AZ100822, AXE12941, AXE28623 AND AXE38044)
Наверх
Мотор горизонтальной регулировки точильного камня - ST52067
![Мотор горизонтальной регулировки точильного камня]( "Джон Дир 7250 Мотор горизонтальной регулировки точильного камня")
1 - Пускатель AXE17464 Примечание:(Sub for AZ55734)
2 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ Z64313, R78069, (3) 57M7541)
3 - Узел электрич. разъема AZ55810 Примечание:(ORD W/ Z70741)
4 - Потенциометр AXE17877 Примечание:(Sub for AZ101438)
Наверх
Датчики сотрясений - ST52068
![Датчики сотрясений]( "Джон Дир 7250 Датчики сотрясений")
1 - Винт 19M8319 Примечание:M8 X 50
2 - Датчик AZ100488 Количество:2
3 - Карман Z100532
4 - Стопорная гайка 14M7166 Примечание:M8
5 - Винт 19M7790 Примечание:M12 X 35
6 - Узел электрич. разъема AZ50832
7 - Скоба H75541 Количество:2
8 - Обвязной хомут R44302 Количество:4 Посмотреть аналогичные детали
Наверх
Комплект для самостоятельной установки, комплект датчика удара - ST895194
![Комплект для самостоятельной установки, комплект датчика удара]( "Джон Дир 7250 Комплект для самостоятельной установки, комплект датчика удара")
1 - Комплект датчиков KXE10436
Наверх

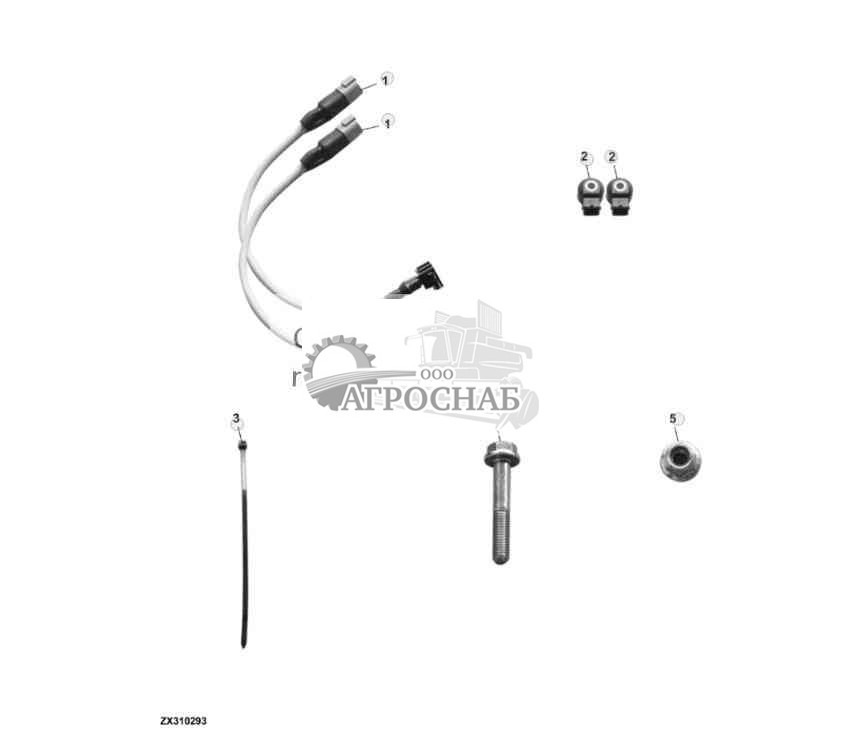

Датчик удара - ST895195
![Датчик удара]( "Джон Дир 7250 Датчик удара")
1 - Жгут проводов AXE59924 Количество:2
2 - Датчик AXE59838 Количество:2
3 - Обвязной хомут R44302 Количество:5 Посмотреть аналогичные детали
4 - Винт 19M8319 Примечание:M8 X 50
5 - Стопорная гайка 14M7396 Примечание:M8
Наверх
JDLINK (REMOTE DIAGNOSIS) - ST52069 ( ПРИЛОЖЕНИЕ JDLINK (ДИСТАНЦИОННАЯ ДИАГНОСТИКА) - )
![JDLINK (REMOTE DIAGNOSIS)]( "Джон Дир 7250 JDLINK (REMOTE DIAGNOSIS)")
1 - Контроллер машины PF80817 Serial No.______-509963 Примечание:GSM, NLA
2 - Жгут проводов AZ100660 Serial No.______-509963 Примечание:ВЫПУСК ПРЕКРАЩЕН
3 - Кабель антенны AZ67016 Serial No.______-509963 Примечание:ВЫПУСК ПРЕКРАЩЕН
4 - Антенна AZ65508 Serial No.______-509963 Примечание:ВЫПУСК ПРЕКРАЩЕН
5 - Винт 19M8911 Количество:4 Serial No.______-509963 Примечание:M6 X 70, NLA
5 - Винт 19M8827 Количество:4 Serial No.______-509963 Примечание:M6 X 130, NLA
6 - Жгут проводов ....... Serial No.______-509963 Примечание:ВЫПУСК ПРЕКРАЩЕН
7 - Скоба H75541 Serial No.______-509963 Примечание:ВЫПУСК ПРЕКРАЩЕН
8 - Обвязной хомут R44302 Serial No.______-509963 Примечание:ВЫПУСК ПРЕКРАЩЕНПосмотреть аналогичные детали
Наверх
JDLINK (REMOTE DIAGNOSIS) - ST52071 ( ПРИЛОЖЕНИЕ JDLINK (ДИСТАНЦИОННАЯ ДИАГНОСТИКА) - )
![JDLINK (REMOTE DIAGNOSIS)]( "Джон Дир 7250 JDLINK (REMOTE DIAGNOSIS)")
1 - Жгут проводов AZ104147 Serial No.______-509963
2 - Плавкий предохранитель ....... Serial No.______-509963
3 - Корпус электр. разъема AZ54536 Serial No.______-509963 Примечание:(ORD W/ 57M7678, R78069)
4 - Корпус электр. разъема 57M7263 Serial No.______-509963 Примечание:(ORD W/ 57M7291)
5 - Корпус электр. разъема 57M7263 Serial No.______-509963 Примечание:(ORD W/ 57M7291)
6 - Узел электрич. разъема 57M8038 Serial No.______-509963 Примечание:(ORD W/ 57M8011, Z55264)
7 - Жгут проводов ....... Serial No.______-509963
8 - Клемма электр. разъема 57M7348 Serial No.______-509963
9 - Плавкий предохранитель 99M7064 Serial No.______-509963Посмотреть аналогичные детали
Наверх
Детали крепления, узел кронштейна ITC, комплект - ST758581
![Детали крепления, узел кронштейна ITC, комплект]( "Джон Дир 7250 Детали крепления, узел кронштейна ITC, комплект")
1 - Крепежные детали BPF10130
2 - Кронштейн PF11335 Примечание:Shroud Top
3 - Винт PF11600 Количество:7
4 - Кронштейн PF80824 Примечание:Кожух
5 - Жгут проводов PF80858
6 - Узел электрич. разъема 57M8008
6 - Блок. устр. эл. разъема 57M8009
7 - Узел электрич. разъема 57M7628
7 - Блок. устр. эл. разъема 57M7619
8 - Узел электрич. разъема 57M8015
8 - Блок. устр. эл. разъема 57M8016
9 - Корпус электр. разъема 57M9228
9 - Блок. устр. эл. разъема 57M7682
10 - Клемма электр. разъема 57M7681
11 - Заглушка PF13379
12 - Винт 21M7246 Количество:3 Примечание:M6 X 16
13 - Жгут проводов PFP10470
Наверх
Attachment, JDLink™ SPFH Embedded Specific Machine Kit, 7000, 7050 or 7080 Series SPFH - ST751179 ( Вложение, приложение jdlink? SPFH встроенный набор машины, или SPFH серия - )
![Attachment, JDLink™ SPFH Embedded Specific Machine Kit, 7000, 7050 or 7080 Series SPFH]( "Джон Дир 7250 Attachment, JDLink™ SPFH Embedded Specific Machine Kit, 7000, 7050 or 7080 Series SPFH")
1 - Комплект оборудования BPF10129
Наверх
JDLINK 3 - ST52070 ( Приложение jdlink 3 - )
![JDLINK 3]( "Джон Дир 7250 JDLINK 3")
1 - Антенна PF13058 Serial No.509964-______
2 - Обвязной хомут R44302 Количество:8 Serial No.509964-______Посмотреть аналогичные детали
3 - Кронштейн Z105956 Serial No.509964-______
4 - Фланцевая гайка 14M7298 2 Serial No.509964-______ Примечание:M8
5 - Распорная втулка Z104269 Количество:4 Serial No.509964-______ Примечание:AR
6 - Пластина Z105957 Serial No.______-511705 Примечание:AR
6 - Пластина HXE31087 Serial No.511706-______
7 - Винт с головкой 19M8313 Количество:4 Serial No.509964-______ Примечание:M12 X 55
8 - Винт 19M7868 Количество:4 Serial No.509964-______ Примечание:M8 X 30
9 - Электрон. блок управления PF81223 Serial No.509964-______
10 - Зажимная скоба H77358 Serial No.509964-______
11 - Винт 19M7775 Serial No.509964-______ Примечание:M6 X 16
12 - Фланцевая гайка 14M7303 Serial No.509964-______ Примечание:M6
13 - Кронштейн AZ104224 Serial No.509964-______
14 - Винт 19M7866 Количество:4 Serial No.509964-______ Примечание:M8 X 20
15 - Уплотнение T234394 Количество:6 Serial No.509964-______
16 - Распорная втулка T234392 Количество:3 Serial No.509964-______
17 - Шайба 24M7139 Количество:3 Serial No.509964-______ Примечание:6.400 X 18 X 1.600 mm
18 - Винт с головкой 19M7320 Количество:3 Serial No.509964-______ Примечание:M6 X 40
19 - Электрон. блок управления PFA10481 Примечание:SUB FOR PF81225, PFA10255, PF81224 APPL
20 - Жгут проводов AZ104148 Serial No.509964-______ Примечание:SUB BPF10129
20 - Комплект оборудования BPF10129 Serial No.509964-______ Примечание:SUB FOR AZ104148
21 - Шайба 24M7179 Количество:4 Serial No.509964-______ Примечание:8.400 X 24 X 2 mm
22 - Гайка 14M7029 Количество:4 Serial No.509964-______ Примечание:M8
23 - Плавкий предохранитель 99M7064 Serial No.509964-______Посмотреть аналогичные детали
24 - Винт 19M7865 Количество:4 Serial No.509964-______ Примечание:M8 X 16
25 - Узел электрич. разъема 57M8471 Serial No.509964-______ Примечание:(ORD W/ 57M8473, (23) 57M8474, (3) 57M8475, 57M8477, 57M8479)
26 - Корпус электр. разъема AZ50829 Serial No.509964-______ Примечание:(ORD W/ Z55264, 57M7620)
27 - Узел электрич. разъема AZ50831 Serial No.509964-______ Примечание:(ORD W/ Z64311, 57M7541)
28 - Корпус электр. разъема AZ54536 Количество:2 Serial No.509964-______ Примечание:(ORD W/ 57M7678)
29 - Корпус электр. разъема AZ54533 Количество:2 Serial No.509964-______ Примечание:(ORD W/ Z55264, 57M7677)
30 - Корпус электр. разъема 57M9932 Serial No.509964-______ Примечание:(ORD W/ 57M9806)
31 - Корпус электр. разъема AZ63138 Serial No.509964-______ Примечание:(ORD W/ 57M7680, (8) 57M7541)
32 - Жгут проводов AZ104197 Serial No.509964-______
33 - Корпус электр. разъема 57M7068 Serial No.509964-______ Примечание:(ORD W/ 57M7039)
34 - Клемма электр. разъема 57M7348 Serial No.509964-______
Наверх
Оборудование, комплект установки мобильного RTK - ST758614
![Оборудование, комплект установки мобильного RTK]( "Джон Дир 7250 Оборудование, комплект установки мобильного RTK")
1 - Комплект оборудования BPF10515
Наверх
Комплект для установки мобильного RTK - ST760034
![Комплект для установки мобильного RTK]( "Джон Дир 7250 Комплект для установки мобильного RTK")
1 - Жгут проводов PFA10169
2 - Жгут проводов PFP10549
3 - Кронштейн PFP11411
4 - Антенна PFP11414
5 - Плавкий предохранитель Z105851
6 - Винт 19M7784 Количество:2 Примечание:M10 X 20
7 - Винт 19M7785 Количество:2 Примечание:M10 X 25
8 - Винт 19M7867 Количество:2 Примечание:M8 X 25
9 - Обвязной хомут L171035 Количество: 10
Наверх
Навесное оборудование, база с высоким коэффициентом усиления - ST758616
![Навесное оборудование, база с высоким коэффициентом усиления]( "Джон Дир 7250 Навесное оборудование, база с высоким коэффициентом усиления")
1 - Комплект оборудования BPF10294
Наверх
База с высоким коэффициентом усиления - ST760033
![База с высоким коэффициентом усиления]( "Джон Дир 7250 База с высоким коэффициентом усиления")
1 - Кабель PFP10630
2 - Антенна PFA10126
Наверх
Modular Telematics Gateway - ST594834 ( Модульная Телематики Шлюзе )
![Modular Telematics Gateway]( "Джон Дир 7250 Modular Telematics Gateway")
1 - Антенна PF81426
2 - Обвязной хомут R44302 Количество:8 Посмотреть аналогичные детали
3 - Электрон. блок управления PF81438
4 - Фланцевая гайка 14M7298 2 Примечание:M8
5 - Распорная втулка Z104269 Количество:4 Примечание:9 X 19 X 20.200 mm (0.354" X 0.748" X 0.795"), AR
6 - Пластина Z105957 Serial No.______-511705 Примечание:AR
6 - Пластина HXE31087 Serial No.511706-______
7 - Винт с головкой 19M8313 Количество:4 Примечание:M12 X 55
8 - Винт с головкой 19M7270 Количество:4 Примечание:M8 X 65
9 - Распорная втулка ....... Количество:4
10 - Зажимная скоба AH80916 Примечание:SUB FOR H77358 APPL
11 - Винт 19M7775 Примечание:M6 X 16
12 - Фланцевая гайка 14M7303 Примечание:M6
13 - Кронштейн AZ104224
14 - Винт 19M7866 Количество:4 Примечание:M8 X 20
15 - Жгут проводов PFA10061
16 - Узел электрич. разъема 57M8527 Примечание:(ORD W/ 57M8473, (23) 57M8474, (3) 57M8475, 57M8477, 57M8479)
17 - Корпус электр. разъема AZ63138 Примечание:(ORD W/ 57M7680, (8) 57M7541)
Наверх
Аксессуары жгута проводов - ST52072
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Клемма электр. разъема 57M7427
Примечание:(Ширина контрольной заглушки кабеля) -2.5 mm 2 / 6,3 mm
1 - Клемма электр. разъема 57M7039
Примечание:(Ширина контрольной заглушки кабеля) -1.0 mm 2 / 6.3 mm
2 - Корпус электр. разъема 57M7068
3 - Корпус электр. разъема 57M7067
4 - Клемма электр. разъема 57M7430
Примечание:(Ширина контрольной заглушки кабеля) -1.5 mm 2 / 6.3 mm
5 - Муфта 57M7089
Примечание:(Ширина контрольной заглушки кабеля) -1.5 mm 2 / 6.3 mm
6 - Муфта 57M7170
7 - Корпус электр. разъема 57M7065
7 - Узел электрич. разъема R77476
8 - Корпус электр. разъема 57M7066
9 - Клемма электр. разъема 57M7103
Примечание:(Ширина контрольной заглушки кабеля) -1.5 mm 2 / 6.3 mm
9 - Клемма электр. разъема 57M7041
Примечание:(Ширина контрольной заглушки кабеля) -1.5 mm 2 / 6.3 mm
10 - Корпус электр. разъема 57M7088
11 - Корпус электр. разъема 57M7092
12 - Корпус электр. разъема 57M7060
13 - Корпус электр. разъема 57M7061
14 - Корпус электр. разъема 57M7059
15 - Корпус электр. разъема 57M7058
16 - Корпус электр. разъема 57M7033
17 - Вспом. электр. разъем Z40757
18 - Клемма электр. разъема 57M7057
19 - Корпус электр. разъема 57M9069 Примечание:(ORD W/ 57M7682)
20 - Клемма электр. разъема 57M7055
21 - Корпус электр. разъема Z52327
22 - Корпус электр. разъема Z44589
23 - Корпус электр. разъема Z48070
24 - Корпус электр. разъема L39639
25 - Корпус электр. разъема 57M7158
26 - Корпус электр. разъема Z57160
27 - Корпус электр. разъема Z48071
28 - Вспом. электр. разъем Z44408
29 - Корпус электр. разъема Z55304 Примечание:LGTH = 31.6 mm
29 - Корпус электр. разъема Z55305 Примечание:LGTH = 41.5 mm
Наверх

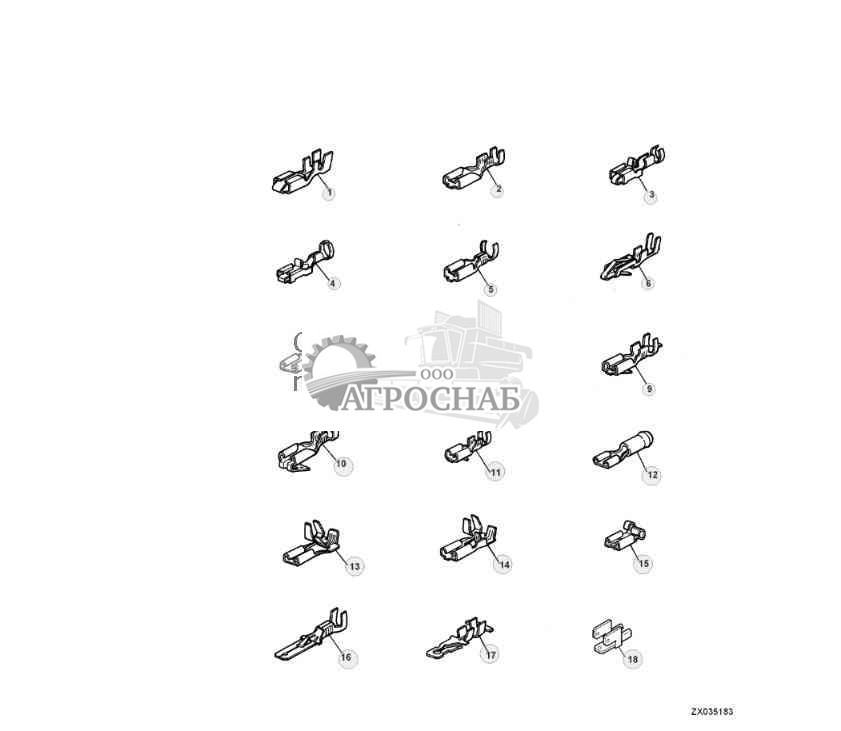

Аксессуары жгута проводов - ST52073
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Клемма электр. разъема L36676
1 - Клемма электр. разъема R65595
2 - Клемма электр. разъема 57M7098
2 - Клемма электр. разъема 57M7140
3 - Клемма электр. разъема 57M8192
3 - Муфта 57M7106
4 - Муфта 57M7089
5 - Клемма электр. разъема 57M7044
5 - Клемма электр. разъема 57M7045
6 - Клемма электр. разъема Z55302
7 - Клемма электр. разъема 57M7113
7 - Клемма электр. разъема 57M7046
8 - Клемма электр. разъема 57M7112
9 - Клемма электр. разъема 57M7038
9 - Клемма электр. разъема 57M7077
9 - Клемма электр. разъема 57M7108
9 - Клемма электр. разъема 57M7071
10 - Клемма электр. разъема 57M7070
11 - Клемма электр. разъема 57M7080
11 - Клемма электр. разъема 57M7103
11 - Клемма электр. разъема 57M7041
11 - Клемма электр. разъема 57M7104
12 - Клемма электр. разъема 57M7191
12 - Клемма электр. разъема 57M7192
12 - Клемма электр. разъема 57M7193
12 - Клемма электр. разъема 57M7194
13 - Клемма электр. разъема 57M7078
14 - Клемма электр. разъема 57M7069
15 - Клемма электр. разъема 57M7250
15 - Клемма электр. разъема 57M7109
15 - Клемма электр. разъема 57M7186
16 - Клемма электр. разъема 57M7039
16 - Клемма электр. разъема 57M7189
16 - Клемма электр. разъема 57M7040
17 - Клемма электр. разъема T34067
18 - Клемма электр. разъема 57M7099
Наверх
Аксессуары жгута проводов - ST52074
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Клемма электр. разъема L36685
1 - Муфта L36681
2 - Клемма электр. разъема L36668
3 - Клемма электр. разъема R78060
4 - Клемма электр. разъема Z44337
4 - Клемма электр. разъема Z44431
4 - Клемма электр. разъема Z44401
5 - Клемма электр. разъема L36670
6 - Клемма электр. разъема L35423
7 - Клемма электр. разъема L36669
8 - Клемма электр. разъема Z44338
8 - Клемма электр. разъема Z44430
8 - Клемма электр. разъема R77464
9 - Клемма электр. разъема Z60631
10 - Клемма электр. разъема Z60632
11 - Клемма электр. разъема R78065 Примечание:(Сечение кабеля) 0.5 – 1 mm?
11 - Клемма электр. разъема Z64310 Примечание:(Сечение кабеля) 1 – 1.5 mm?
11 - Клемма электр. разъема Z55264 Примечание:(Сечение кабеля) 1.5 mm?
11 - Клемма электр. разъема R78067 Примечание:(Сечение кабеля) 2.5 mm?
11 - Клемма электр. разъема Z55261 Примечание:(Сечение кабеля) 6 mm?
11 - Клемма электр. разъема Z55260 Примечание:(Сечение кабеля) 13 mm?
12 - Клемма электр. разъема Z55302
13 - Клемма электр. разъема Z55356
14 - Клемма электр. разъема Z61301
14 - Клемма электр. разъема Z61302
15 - Клемма электр. разъема Z55456
16 - Клемма электр. разъема R104701
17 - Клемма электр. разъема Z48072
18 - Клемма электр. разъема 57M7110
18 - Клемма электр. разъема 57M7032
18 - Клемма электр. разъема 57M7111
18 - Клемма электр. разъема 57M7118
18 - Клемма электр. разъема 57M7083
19 - Клемма электр. разъема 57M7053
20 - Клемма электр. разъема Z76650
20 - Клемма электр. разъема Z70799
21 - Клемма электр. разъема Z73899
Наверх
Аксессуары жгута проводов - ST52075
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Клемма электр. разъема Z66144
1 - Клемма электр. разъема 57M7707
2 - Узел электрич. разъема RE29584 Примечание:SUB FOR R90100
3 - Клемма электр. разъема Z65367
4 - Клемма электр. разъема Z65368
5 - Клемма электр. разъема Z66184
6 - Клемма электр. разъема Z67001
7 - Клемма электр. разъема R78060
7 - Клемма электр. разъема L63746
7 - Клемма электр. разъема R78057
8 - Клемма электр. разъема R104846
9 - Клемма электр. разъема 57M7546
9 - Клемма электр. разъема Z76648
10 - Клемма электр. разъема Z56915
11 - Клемма электр. разъема Z58675
12 - Клемма электр. разъема AZ54776
13 - Клемма электр. разъема 57M7494
13 - Клемма электр. разъема 57M7501
14 - Клемма электр. разъема Z79575
15 - Клемма электр. разъема Z76642
16 - Клемма электр. разъема 57M8135
17 - Клемма электр. разъема Z74554
18 - Клемма электр. разъема Z70792
19 - Клемма электр. разъема 57M7252
20 - Клемма электр. разъема N282069
20 - Клемма электр. разъема Z78025 Примечание:(Сечение кабеля) 0.75 – 1.5 mm?
20 - Клемма электр. разъема N282068 Примечание:(Сечение кабеля) 0.5 – 1.0 mm?
21 - Клемма электр. разъема Z78024
22 - Клемма электр. разъема Z76649
23 - Сальник CC45649
24 - Клемма электр. разъема 57M7904
25 - Клемма электр. разъема 57M7829
26 - Клемма электр. разъема Z70790
27 - Клемма электр. разъема 57M8165
27 - Клемма электр. разъема Z73578
28 - Клемма электр. разъема Z77880
29 - Клемма электр. разъема R78065
30 - Розетка 57M8478 Примечание:(Сечение кабеля) 0.35 – 0.6 mm?
30 - Розетка 57M8479 Примечание:(Сечение кабеля) 0.5 – 0.75 mm?
30 - Розетка 57M8476 Примечание:(Сечение кабеля) 0.6 – 1.0 mm?
30 - Розетка 57M8477 Примечание:(Сечение кабеля) 1 – 2 mm?
31 - Клемма электр. разъема Z78023 Примечание:(Сечение кабеля) 1.5 mm?
31 - Клемма электр. разъема Z78022 Примечание:(Сечение кабеля) 6 mm?
32 - Клемма электр. разъема Z70791
Наверх
Аксессуары жгута проводов - ST52076
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Клемма электр. разъема 57M7298 Примечание:(Сечение кабеля) 1 – 2 mm?
1 - Клемма электр. разъема 57M7491 Примечание:(Сечение кабеля) 2 – 3 mm?
2 - Клемма электр. разъема 57M8057 Примечание:(Сечение кабеля) 1 – 1.5 mm?
3 - Клемма электр. разъема Z74562 Примечание:(Сечение кабеля) 0.75 – 1 mm?
3 - Клемма электр. разъема Z100486 Примечание:(Сечение кабеля) 0.5 – 1 mm?
4 - Клемма электр. разъема Z74561 Примечание:(Сечение кабеля) 0.75 – 1 mm?
4 - Клемма электр. разъема Z100485 Примечание:(Сечение кабеля)
5 - Клемма электр. разъема Z74540 Примечание:(Сечение кабеля) 0.75 – 1 mm?
6 - Клемма электр. разъема 57M8078 Примечание:(Сечение кабеля) 1 mm?
7 - Клемма электр. разъема 57M7398 Примечание:(Сечение кабеля) 1 mm?
8 - Клемма электр. разъема Z70275 Примечание:(Сечение кабеля) 0.5 – 0.8 mm?
9 - Клемма электр. разъема Z66275 Примечание:(Сечение кабеля) 0.5 – 1 mm?
10 - Клемма электр. разъема 57M7429 Примечание:(Сечение кабеля) 1 – 1.5 mm?
10 - Клемма электр. разъема Z70804 Примечание:(Сечение кабеля) 2.5 mm?
11 - Клемма электр. разъема 57M7537 Примечание:(Сечение кабеля) 13 mm?
11 - Клемма электр. разъема 57M7541 Примечание:(Сечение кабеля) 1 – 2 mm?
12 - Клемма электр. разъема 57M7252 Примечание:(Сечение кабеля) 0.5 – 0.8 mm?
13 - Клемма электр. разъема Z77553 Примечание:(Сечение кабеля) 1 mm?
14 - Клемма электр. разъема Z70801 Примечание:(Сечение кабеля) 0.15 – 0.4 mm?
15 - Клемма электр. разъема Z70800 Примечание:(Сечение кабеля) 1.5 – 2.5 mm?
Наверх
Клеммы и разъемы Weatherpack, жгут проводов - ST52077
![Клеммы и разъемы Weatherpack, жгут проводов]( "Джон Дир 7250 Клеммы и разъемы Weatherpack, жгут проводов")
1 - Уплотнен. электр. разъема R78063 Примечание:(Серый) (PKG. OF 40), (16 GA. WIRE)
1 - Узел электрич. разъема R78059 Примечание:(Зеленый) (PKG. OF 40), (18 OR 20 GA. WIRE)
1 - Уплотнен. электр. разъема R78062 Примечание:(Синий) (PKG. OF 40), (14 GA. WIRE)
2 - Клемма электр. разъема R78060 Примечание:(PKG. OF 40), (14 OR 16 GA. WIRE) (NO. 15)
3 - Узел электрич. разъема RE12332
4 - Корпус электр. разъема 57M7266
5 - Корпус электр. разъема 57M7267
6 - Клемма электр. разъема R78061 Примечание:(PKG. OF 40), (14 OR 16 GA. WIRE) (NO. 15)
7 - Уплотнен. электр. разъема R78063 Примечание:(Серый) (PKG. OF 40), (16 GA. WIRE)
8 - Вспом. электр. разъем 57M7315
9 - Узел электрич. разъема R78055 Примечание:(КОМПЛЕКТ ИЗ 2 ШТ.)
10 - Узел электрич. разъема RE12365 Примечание:(КОМПЛЕКТ ИЗ 2 ШТ.)
11 - Клемма электр. разъема RE12363 Примечание:(КОМПЛЕКТ ИЗ 3 ШТ.)
12 - Узел электрич. разъема RE12331
13 - Узел электрич. разъема R78053 Примечание:(КОМПЛЕКТ ИЗ 3 ШТ.)
14 - Узел электрич. разъема RE12330
15 - Клемма электр. разъема R78061 Примечание:(PKG. OF 40), (14 OR 16 GA. WIRE) (NO. 15)
16 - Узел электрич. разъема RE12364 Примечание:(КОМПЛЕКТ ИЗ 3 ШТ.)
17 - Узел электрич. разъема R78054 Примечание:(КОМПЛЕКТ ИЗ 3 ШТ.)
18 - Уплотнен. электр. разъема 57M7258
19 - Узел электрич. разъема RE12366 Примечание:(КОМПЛЕКТ ИЗ 2 ШТ.)
20 - Узел электрич. разъема R78056 Примечание:(КОМПЛЕКТ ИЗ 2 ШТ.)
21 - Клемма электр. разъема R104846
22 - Клемма электр. разъема R104919
Наверх
Аксессуары жгута проводов - ST52078
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Узел электрич. разъема 57M7291
2 - Уплотнен. электр. разъема 57M7258 Примечание:(Красный)
2 - Уплотнен. электр. разъема 57M7377 Примечание:(Синий)
2 - Уплотнен. электр. разъема 57M7493 Примечание:(Белый Белый)
3 - Клемма электр. разъема R104846
Примечание:(Ширина контрольной заглушки кабеля) -1.0 mm? / 2.5 mm
4 - Корпус электр. разъема 57M7260
5 - Корпус электр. разъема 57M7263
6 - Клемма электр. разъема 57M7252
Примечание:(Ширина контрольной заглушки кабеля) -1.0 mm? / 2.5 mm
7 - Вспом. электр. разъем 57M7296
8 - Корпус электр. разъема 57M7261
9 - Корпус электр. разъема 57M7264
10 - Блок. устр. эл. разъема 57M7283
11 - Блок. устр. эл. разъема 57M7281
12 - Корпус электр. разъема 57M7262
13 - Корпус электр. разъема 57M7265
14 - Уплотнен. электр. разъема 57M7259
14 - Клемма электр. разъема 57M7574
15 - Клемма электр. разъема 57M7699
16 - Узел электрич. разъема 57M7697
17 - Корпус электр. разъема 57M7696
18 - Корпус электр. разъема 57M7696
19 - Клемма электр. разъема 57M7576 Примечание:(Красный)
20 - Клемма электр. разъема 57M7583 Примечание:(Ширина контрольной заглушки кабеля) 2-3 mm? / 4.8 mm
21 - Клемма электр. разъема 57M7581 Примечание:(Ширина контрольной заглушки кабеля) 1-2.5 mm? / 4.8 mm
22 - Корпус электр. разъема 57M7280
23 - Пробка пол. эл. разъема R78064
24 - Клемма электр. разъема 57M7298
24 - Клемма электр. разъема 57M7299
25 - Узел электрич. разъема R78059
26 - Вспом. электр. разъем 57M7274
27 - Клемма электр. разъема 57M7286
27 - Клемма электр. разъема 57M7277
28 - Узел электрич. разъема 57M7307
29 - Корпус электр. разъема 57M7305
Наверх
Аксессуары жгута проводов - ST52079
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Фитинг переходника Z44319
2 - Трубчатый профиль Z44321
2 - Фитинг переходника Z55351
3 - Фитинг переходника Z64562
4 - Фитинг переходника AZ43296 Примечание:OD = 40.6 mm
4 - Фитинг переходника AZ43292 Примечание:OD = 24.5 mm
4 - Фитинг переходника AZ34601 Примечание:OD = 21.0 mm
4 - Узел электрич. разъема AZ59116
5 - Оплетка AZ51092
6 - Узел электрич. разъема AZ51743
7 - Фиксатор Z66150
8 - Вспом. электр. разъем AZ51100
9 - Клемма электр. разъема AZ34595
10 - Корпус электр. разъема AZ48437
11 - Корпус электр. разъема AZ48558
12 - Гайка Z44344 Примечание:OD = 24.5 mm
12 - Гайка Z44345 Примечание:OD = 26.5 mm
12 - Гайка Z44346 Примечание:OD = 32mm
12 - Гайка Z44347 Примечание:OD = 41.1 mm
13 - Фитинг переходника Z55256
14 - Уплотнение Z57381
15 - Гайка Z46119
16 - Стопорная шайба 57M7765
16 - Стопорная шайба 57M7764
17 - Гайка E73240
17 - Гайка E75678
18 - Ограждение Z100437 Примечание:(SUB FOR Z64349)
19 - Клемма электр. разъема Z71459 Примечание:2 A
19 - Плавкий предохранитель 57M7125 Примечание:5 A
19 - Плавкий предохранитель 99M7064 Примечание:7,5 AПосмотреть аналогичные детали
19 - Плавкий предохранитель 99M7065 Примечание:15 AПосмотреть аналогичные детали
19 - Плавкий предохранитель 57M7120 Примечание:20 A
19 - Плавкий предохранитель 99M7069 Примечание:25 A
19 - Плавкий предохранитель 57M7146 Примечание:30 A
19 - Плавкий предохранитель 99M7104 Примечание:40A
20 - Корпус электр. разъема AZ62819
21 - Клемма электр. разъема Z65380
22 - Клемма электр. разъема 57M7923 Примечание:(Черный)
22 - Вспом. электр. разъем AZ52911 Примечание:(Серый)
Наверх

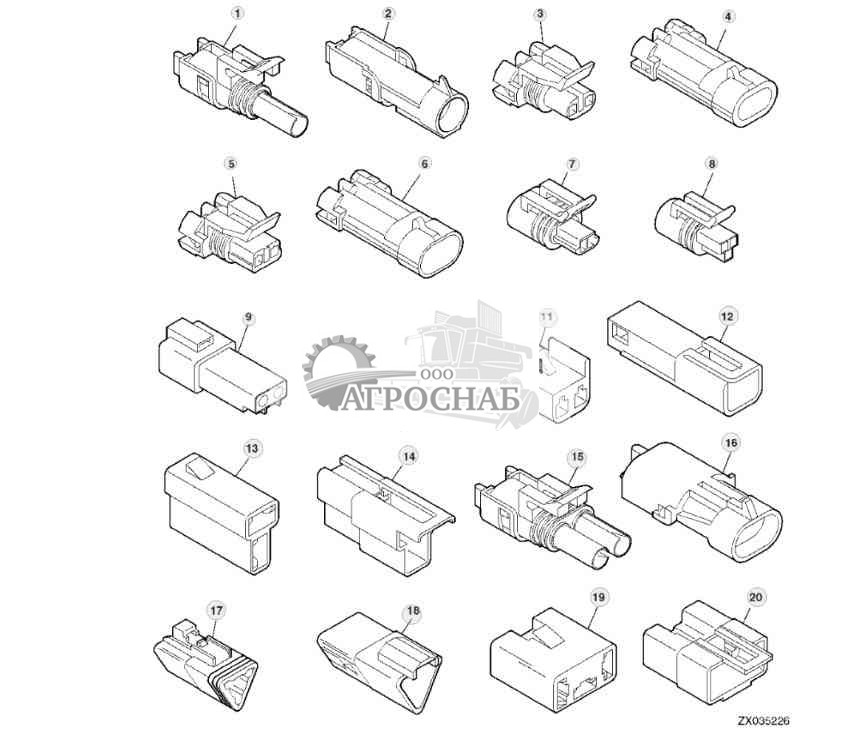

Аксессуары жгута проводов - ST52080
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Узел электрич. разъема RE12362
2 - Узел электрич. разъема R78052
3 - Корпус электр. разъема 57M7254 Примечание:(ORD W/ 57M7289)
4 - Корпус электр. разъема 57M7256 Примечание:(ORD W/ 57M7289)
5 - Корпус электр. разъема 57M7328 Примечание:(ORD W/ 57M7289)
6 - Узел электрич. разъема 57M7985 Примечание:(ORD W/ 57M7289)
6 - Корпус электр. разъема 57M7365 Примечание:(ORD W/ 57M7289)
7 - Корпус электр. разъема 57M7278
8 - Корпус электр. разъема 57M7796
9 - Узел электрич. разъема AZ55808 Примечание:(ORD W/ Z70739)
10 - Узел электрич. разъема AZ55810 Примечание:(ORD W/ Z70741)
11 - Корпус электр. разъема 57M7785 Примечание:(ORD W/ 57M7724)
12 - Узел электрич. разъема 57M7784 Примечание:(ORD W/ 57M7723)
13 - Узел электрич. разъема R77476
14 - Узел электрич. разъема T28586
15 - Клемма электр. разъема RE12363
16 - Узел электрич. разъема R78053
17 - Узел электрич. разъема AZ63109
18 - Корпус электр. разъема AZ63137
19 - Клемма электр. разъема H104958
20 - Узел электрич. разъема R48887
Наверх
Аксессуары жгута проводов - ST52081
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Узел электрич. разъема RE12364
2 - Узел электрич. разъема R78054
3 - Корпус электр. разъема L38138
4 - Корпус электр. разъема AZ59123
5 - Узел электрич. разъема RE12365
6 - Узел электрич. разъема R78055
7 - Корпус электр. разъема 57M7260 Примечание:(ORD W/ 57M7291)
8 - Корпус электр. разъема 57M7263 Примечание:(ORD W/ 57M7291)
9 - Узел электрич. разъема RE12366
10 - Узел электрич. разъема R78056
11 - Корпус электр. разъема 57M7261 Примечание:(ORD W/ 57M7296)
12 - Корпус электр. разъема 57M7264 Примечание:(ORD W/ 57M7296)
13 - Узел электрич. разъема 57M7634 Примечание:(ORD W/ 57M7681)
14 - Узел электрич. разъема 57M7633 Примечание:(ORD W/ 57M7682)
15 - Корпус электр. разъема 57M7781 Примечание:(Серый) (ORD W/ 57M7281)
15 - Корпус электр. разъема 57M7262 Примечание:(Черный) (ORD W/ 57M7281)
16 - Клемма электр. разъема R125822 Примечание:(Серый) (ORD W/ 57M7281)
16 - Корпус электр. разъема 57M7265 Примечание:(Черный) (ORD W/ 57M7281)
17 - Узел электрич. разъема AZ52330
18 - Вспом. электр. разъем 57M7349 Примечание:(ORD W/ 57M7347)
19 - Корпус электр. разъема Z57906
20 - Узел электрич. разъема AZ40712
Наверх
Аксессуары жгута проводов - ST52082
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Корпус электр. разъема Z70797 Примечание:(ORD W/ 57M7718)
2 - Узел электрич. разъема 57M7712 Примечание:(ORD W/ 57M7718)
3 - Узел электрич. разъема 57M7713 Примечание:(ORD W/ 57M7718)
4 - Узел электрич. разъема 57M7717 Примечание:(ORD W/ 57M7722)
5 - Муфта 57M7538 Примечание:(ORD W/ 57M7540)
6 - Корпус электр. разъема 57M7539 Примечание:(ORD W/ 57M7540)
7 - Корпус электр. разъема 57M7279 Примечание:(Черный)
8 - Узел электрич. разъема 57M7459 Примечание:(Нейтральный)
9 - Корпус электр. разъема 57M7276 Примечание:(Черный)
9 - Корпус электр. разъема 57M7253 Примечание:(Серый)
10 - Корпус электр. разъема 57M7798 Примечание:(Белый / нейтральный)
10 - Пробка пол. эл. разъема AZ52794 Примечание:(Нейтральный)
11 - Узел электрич. разъема AZ43299
12 - Корпус электр. разъема AZ59131
13 - Корпус электр. разъема AZ54533
14 - Корпус электр. разъема AZ54536 Примечание:(ORD W/ 57M7678)
15 - Узел электрич. разъема AZ100110
16 - Корпус электр. разъема AZ55811
17 - Корпус электр. разъема AZ55809
18 - Корпус электр. разъема AZ58332
19 - Корпус электр. разъема 57M8020 Примечание:(Черный)
19 - Корпус электр. разъема AZ63137 Примечание:(Серый)
20 - Узел электрич. разъема 57M8038 Примечание:(ORD W/ 57M8011)
21 - Корпус электр. разъема AZ50829 Примечание:(ORD W/ 57M7620)
22 - Узел электрич. разъема AZ50831 Примечание:(ORD W/ Z64311)
23 - Узел электрич. разъема AZ50832 Примечание:(ORD W/ 57M7619)
24 - Узел электрич. разъема AZ50830 Примечание:(ORD W/ 57M7618)
25 - Корпус электр. разъема AZ62783
26 - Корпус электр. разъема AZ61547
27 - Узел электрич. разъема 57M8166
28 - Корпус электр. разъема Z70795
Наверх
Аксессуары жгута проводов - ST52083
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Корпус электр. разъема AZ58846 Примечание:(Зеленый)
1 - Корпус электр. разъема Z70787 Примечание:(Черный)
2 - Корпус электр. разъема AZ58847 Примечание:(Зеленый)
3 - Корпус электр. разъема Z70786 Примечание:(Черный)
4 - Корпус электр. разъема Z70803
5 - Корпус электр. разъема Z70802
6 - Корпус электр. разъема 57M8017 Примечание:(ORD W/ 57M7619)
7 - Корпус электр. разъема AZ63138 Примечание:(ORD W/ 57M7680)
8 - Узел электрич. разъема 57M7973 Примечание:(Количество контактов: 10)
8 - Узел электрич. разъема Z75771 Примечание:(Количество контактов: 12)
9 - Клемма электр. разъема Z77871
10 - Узел электрич. разъема 57M8128 Примечание:(ORD W/ 57M8129)
11 - Узел электрич. разъема Z70805
12 - Корпус электр. разъема 57M7294 Примечание:(ORD W/ 57M7295)
13 - Корпус электр. разъема 57M7293 Примечание:(ORD W/ 57M7295)
14 - Корпус электр. разъема 57M7255 Примечание:(ORD W/ 57M7290)
15 - Корпус электр. разъема 57M7257 Примечание:(ORD W/ 57M7290)
16 - Корпус электр. разъема 57M7247 Примечание:(ORD W/ 57M7469)
17 - Корпус электр. разъема 57M7244 Примечание:(ORD W/ 57M7469)
18 - Корпус электр. разъема 57M7840 Примечание:(ORD W/ 57M7469)
19 - Узел электрич. разъема 57M7839 Примечание:(ORD W/ 57M7469)
20 - Корпус электр. разъема 57M7280 Примечание:(ORD W/ 57M7274)
21 - Корпус электр. разъема 57M7305 Примечание:(ORD W/ 57M7307)
Наверх

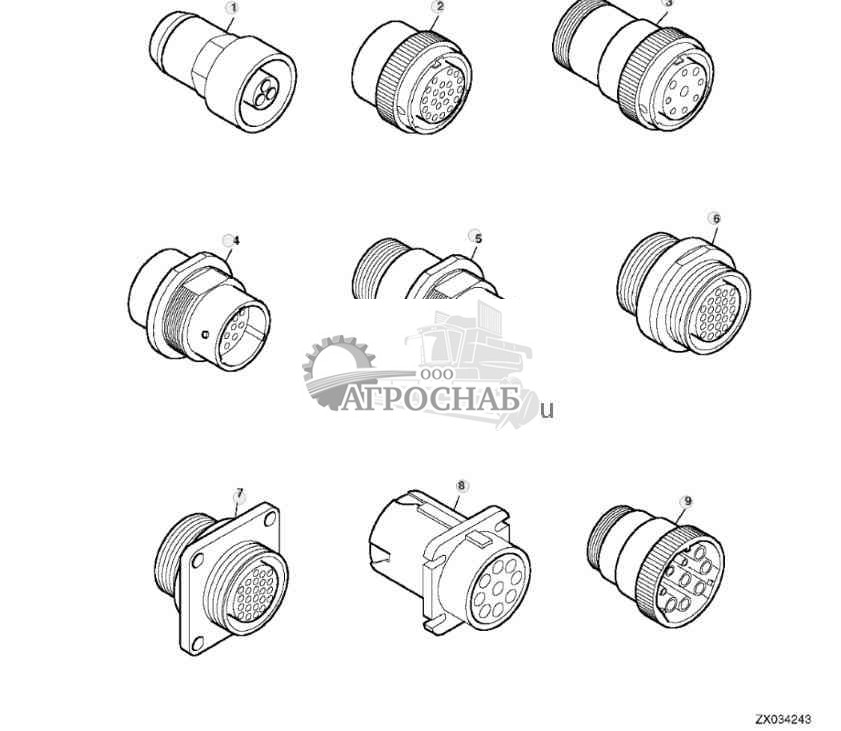

Аксессуары жгута проводов - ST52084
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Узел электрич. разъема RE29584
2 - Корпус электр. разъема AZ53781 Примечание:(Количество контактов: 8)
2 - Узел электрич. разъема AZ51734 Примечание:(Количество контактов: 14)
2 - Корпус электр. разъема AZ53773 Примечание:(Количество контактов: 18)
2 - Корпус электр. разъема AZ53775 Примечание:(Количество контактов: 19)
2 - Корпус электр. разъема AZ53774 Примечание:(Количество контактов: 31)
2 - Корпус электр. разъема AH168765 Примечание:(Количество контактов: 31)
2 - Корпус электр. разъема AH168766 Примечание:(Количество контактов: 31)
3 - Корпус электр. разъема AZ54365 Примечание:(Количество контактов: 9)
3 - Корпус электр. разъема AZ53797 Примечание:(Количество контактов: 16)
3 - Корпус электр. разъема AZ53771 Примечание:(Количество контактов: 19)
3 - Корпус электр. разъема AZ54312 Примечание:(Количество контактов: 21)
3 - Клемма электр. разъема AZ53770 Примечание:(Количество контактов: 31)
4 - Оплетка AZ53778 Примечание:(Количество контактов: 8)
4 - Корпус электр. разъема AZ53779 Примечание:(Количество контактов: 18)
4 - Корпус электр. разъема AZ53780 Примечание:(Количество контактов: 19)
4 - Корпус электр. разъема AZ53777 Примечание:(Количество контактов: 31)
4 - Корпус электр. разъема AZ52543 Примечание:(Количество контактов: 18)
5 - Корпус электр. разъема AZ54363 Примечание:(Количество контактов: 9)
5 - Корпус электр. разъема AZ53776 Примечание:(Количество контактов: 19)
5 - Корпус электр. разъема AZ53783 Примечание:(Количество контактов: 31)
6 - Корпус электр. разъема Z78041 Примечание:(Количество контактов: 24)
7 - Корпус электр. разъема 57M7199 Примечание:(Количество контактов: 24)
8 - Узел электрич. разъема AZ51657 Примечание:(Количество контактов: 9)
9 - Корпус электр. разъема AZ53772 Примечание:(Количество контактов: 9)
9 - Узел электрич. разъема 57M7530 Примечание:(Количество контактов: 9)
Наверх
Аксессуары жгута проводов - ST52085
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Уплотн. каб. эл. разъема Z44332 Примечание:OD = 24 mm, ID = 16 mm
1 - Сальник Z44580 Примечание:OD = 24 mm, ID = 18 mm
1 - Сальник Z51657 Примечание:OD = 25 mm, ID = 21 mm
1 - Сальник Z59041 Примечание:OD = 28 mm, ID = 21 mm
1 - Сальник Z55300 Примечание:OD = 35 mm, ID = 28 mm
2 - Уплотн. каб. эл. разъема Z44323 Примечание:OD = 17 mm
2 - Уплотн. каб. эл. разъема Z44324 Примечание:OD = 20 mm
2 - Сальник Z44325 Примечание:OD = 24.5 mm
2 - Сальник Z44326 Примечание:OD = 33 mm
3 - Пробка пол. эл. разъема R78064 Примечание:(Зеленый)
4 - Узел электрич. разъема R78059 Примечание:(Зеленый)
4 - Уплотнен. электр. разъема R78063 Примечание:(Серый)
4 - Уплотнен. электр. разъема R78062 Примечание:(Синий)
4 - Прокладка Z55216 Примечание:(Красный)
5 - Уплотн. каб. эл. разъема Z65398
6 - Прокладка Z65365
7 - Прокладка Z65366
8 - Пробка пол. эл. разъема 57M7403
9 - Уплотнен. электр. разъема 57M7833 Примечание:(Серый)
10 - Уплотн. каб. эл. разъема 57M7402 Примечание:(Серый)
11 - Уплотнен. электр. разъема Z74559
11 - Клемма электр. разъема Z74553
12 - Клемма электр. разъема 57M7401
13 - Уплотнен. электр. разъема 57M7400
14 - Клемма электр. разъема 57M7955 Примечание:(Зеленый)
15 - Сальник Z61300
15 - Уплотнен. электр. разъема 57M7377 Примечание:(Синий)
15 - Уплотнен. электр. разъема 57M7258 Примечание:(Красный)
15 - Уплотнен. электр. разъема Z100488 Примечание:(Желтый)
15 - Уплотнен. электр. разъема Z100487 Примечание:(Красновато-коричневый)
16 - Вспом. электр. разъем Z44519 Примечание:LGTH = 18 mm
16 - Уплотнен. электр. разъема Z78008 Примечание:LGTH = 27.5 mm
17 - Клемма электр. разъема Z44409
18 - Клемма электр. разъема 57M7771 Примечание:(FOR AZ57901)
19 - Узел электрич. разъема 57M7905
19 - Уплотнен. электр. разъема Z78007
19 - Пробка пол. эл. разъема R78069
20 - Прокладка Z66145
21 - Уплотнен. электр. разъема Z79143
21 - Заглушка Z31546
Наверх
Аксессуары жгута проводов - ST52086
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Узел электрич. разъема Z64311 Примечание:(Тип) W2P
1 - Блок. устр. эл. разъема 57M7619 Примечание:(Тип) W4P
1 - Клемма электр. разъема Z68992 Примечание:(Тип) W6P
2 - Узел электрич. разъема 57M7618 Примечание:(Тип) W4S
2 - Клемма электр. разъема 57M7677 Примечание:(Type) W6S (SUB FOR Z68993)
2 - Вспом. электр. разъем Z70740 Примечание:(Тип) WP4S
3 - Блок. устр. эл. разъема 57M8016 Примечание:(FOR AZ62783)
4 - Блок. устр. эл. разъема 57M8022 Примечание:(FOR AZ61547)
5 - Блок. устр. эл. разъема 57M8011 Примечание:(FOR 57M8038)
6 - Клемма электр. разъема 57M7681 Примечание:(FOR 57M7634)
7 - Блок. устр. эл. разъема 57M7682 Примечание:(FOR 57M7633)
8 - Клемма электр. разъема 57M7680 Примечание:(FOR AZ63138)
9 - Узел электрич. разъема 57M7724 Примечание:(FOR 57M7785)
10 - Узел электрич. разъема 57M7726 Примечание:(FOR Z70795)
11 - Клемма электр. разъема 57M7540 Примечание:(FOR 57M7538, 57M7339)
12 - Клемма электр. разъема 57M8129 Примечание:(FOR 57M8128)
13 - Вспом. электр. разъем Z73972 Примечание:(FOR AZ58332)
14 - Узел электрич. разъема 57M7620 Примечание:(Type) W2S (SUB FOR Z64312)
14 - Узел электрич. разъема Z70739 Примечание:(Тип) WP2S
15 - Узел электрич. разъема 57M7718 Примечание:(FOR 57M7712, 57M7713, Z70797)
15 - Узел электрич. разъема 57M7722 Примечание:(FOR 57M7717)
16 - Узел электрич. разъема 57M7675 Примечание:(Тип) W3S
16 - Клемма электр. разъема 57M7676 Примечание:(Тип) W3P
16 - Клемма электр. разъема 57M8019 Примечание:(Тип) W3S-PO12
17 - Узел электрич. разъема Z70741 Примечание:(Тип) WP2P
17 - Вспом. электр. разъем Z70742 Примечание:(Тип) WP4P
18 - Клемма электр. разъема 57M7678 Примечание:(FOR AZ54536)
19 - Спец. инстр. д/техобсл. JDG362
Наверх
Аксессуары жгута проводов - ST52087
![Аксессуары жгута проводов]( "Джон Дир 7250 Аксессуары жгута проводов")
1 - Муфта 57M7170
2 - Корпус электр. разъема T28583
3 - Узел электрич. разъема R77480
4 - Узел электрич. разъема H104855
5 - Корпус электр. разъема 57M7820
6 - Клемма электр. разъема 57M7955
7 - Клемма электр. разъема Z79575
8 - Узел электрич. разъема 57M7953
9 - Корпус электр. разъема Z79514
10 - Корпус электр. разъема Z79512
11 - Клемма электр. разъема 57M8078
12 - Корпус электр. разъема 57M7397
13 - Корпус электр. разъема 57M7396
14 - Клемма электр. разъема 57M7398
15 - Уплотн. каб. эл. разъема 57M7402
16 - Клемма электр. разъема 57M7401
17 - Узел электрич. разъема Z73577
18 - Плавкий предохранитель AZ100444
19 - Вспом. электр. разъем 57M7315
19 - Блок. устр. эл. разъема 57M7295
20 - Блок. устр. эл. разъема 57M7289
21 - Вспом. электр. разъем 57M7317
22 - Вспом. электр. разъем 57M7347
23 - Корпус электр. разъема Z100483
24 - Фитинг переходника Z100484
25 - Узел электрич. разъема AZ59140
26 - Корпус электр. разъема AZ52368 Примечание:(Черный)
26 - Корпус электр. разъема AZ52369 Примечание:(Серый)
27 - Уплотн. каб. эл. разъема Z66276 Количество:2
28 - Клемма электр. разъема Z66275 Количество:2
Наверх
Бортаппаратура - ST737838
![Бортаппаратура]( "Джон Дир 7250 Бортаппаратура")
1 - Уплотнение Z34506 Примечание:LGTH = 1.5 mm , ID = 23 mm , OD = 27 mm
1 - Уплотнение H131300 Примечание:LGTH = 2.5 mm , ID = 6.0 mm , OD = 21 mm
1 - Уплотнение Z42240 Примечание:LGTH = 3.0 mm , ID = 14 mm , OD = 18 mm
1 - Уплотнение Z100318 Примечание:LGTH = 2.0 mm , ID = 23 mm , OD = 38 mm
1 - Уплотнение Z100324 Примечание:LGTH = 2.5 mm , ID = 32 mm , OD = 54 mm
1 - Уплотнение N157296 Примечание:LGTH = 3.0 mm , ID = 33 mm , OD = 41 mm
1 - Фрикционная заглушка Z59944 Примечание:LGTH = 1.0 mm , ID = 28 mm, OD = 36 mm
1 - Уплотнение R71351 Примечание:LGTH = 6.0 mm , ID = 16 mm , OD = 38 mm
2 - Обвязной хомут R96703 Примечание:LGTH = 155 mm
2 - Обвязной хомут R44302 Примечание:LGTH = 190 mmПосмотреть аналогичные детали
2 - Скоба Z31799 Примечание:LGTH = 210 mm
2 - Скоба Z34568 Примечание:LGTH = 338 mm
2 - Обвязной хомут H77698 Примечание:LGTH = 390 mmПосмотреть аналогичные детали
2 - Обвязной хомут N189220 Примечание:LGTH = 548 mm
2 - Обвязной хомут H113196 Примечание:LGTH = 1000 mm
3 - Зажимная скоба AH77279 Примечание:ID = 7.9 mm
3 - Зажимная скоба AH80916 Примечание:ID = 11.1 mm
3 - Скоба H75541 Примечание:ID = 12.7 mm
3 - Зажимная скоба AH89557 Примечание:ID = 12.7 mm
3 - Скоба R46414 Примечание:ID = 15.7 mm
3 - Зажимная скоба AH77724 Примечание:ID = 15.7 mm
3 - Зажимная скоба H77358 Примечание:ID = 15.7 mm
3 - Зажимная скоба AH96317 Примечание:ID = 19.0 mm
3 - Скоба T24959 Примечание:ID = 19.0 mm
3 - Скоба T70659 Примечание:ID = 21.0 mm
3 - Зажимная скоба AH90990 Примечание:ID = 25.4 mm
3 - Скоба T72393 Примечание:ID = 22.5 mm
3 - Зажимная скоба T27550 Примечание:ID = 25.5 mm
3 - Скоба R72659 Примечание:ID = 25.5 mm
3 - Скоба T26955 Примечание:ID = 32.0 mm
4 - Скоба R35668 Примечание:LGTH = 12.7 mm , ID = 6.4 mm
4 - Зажимная скоба AH97280 Примечание:LGTH = 15.5 mm , ID = 15.5 mm
4 - Скоба R49921 Примечание:LGTH = 19.0 mm , ID = 19.0 mm
4 - Зажимная скоба AH77869 Примечание:LGTH = 23.8 mm , ID = 23.8 mm
4 - Скоба R50454 Примечание:LGTH = 25.5 mm , ID = 26.0 mm
4 - Зажимная скоба AH77884 Примечание:LGTH = 48.0 mm , ID = 24.0 mm
4 - Скоба H117952 Примечание:LGTH = 65.0 mm , ID = 30.0 mm
4 - Скоба H168854 Примечание:LGTH = 76.0 mm , ID = 25.4 mm
5 - Зажимная скоба N14433 Примечание:LGTH = 50.8 mm , ID = 17.2 mm
Наверх
 STARTING MO 187.jpg "Джон Дир 7250 (7200) STARTING MOTOR (DENSO) (12V)")
