'Каталог Запчастей John Deere :7250 Self-Propelled Forage Harvester (Worldwide Edition) - PC4608 20 Двигатель 6090HZ001-RE522894

Перейти к другим разделам

Содержимое: Каталог Запчастей John Deere :7250 Self-Propelled Forage Harvester (Worldwide Edition) - PC4608 20 Двигатель 6090HZ001-RE522894

1102 Крышка клапана - ST130073

1303 Демпфер и шкив коленчатого вала - ST380021

1401 Корпус маховика - ST20869

1521 Маховик - ST164726

1601 Система впрыска топлива - ST133164

1701 Впускной воздушный коллектор - ST130079

1920 Масляный поддон - ST164717

2001 Water Pump - ST130081 ( Водяной Насос - )

2107 Крышка термостата - ST5786

2201 Engine Thermostat - ST133169 ( Двигатель Термостате - )

2309 Привод вентилятора на двигателе - ST164724

2699 Заглушка нагревателя охлаждающей жидкости - ST804449

2805 Выхлопной коллектор - ST133466

2901 Система вентиляции - ST23132

3001 Стартер - ST133174

3501 Топливный фильтр - ST133499

3505 Топливный фильтр - ST380288

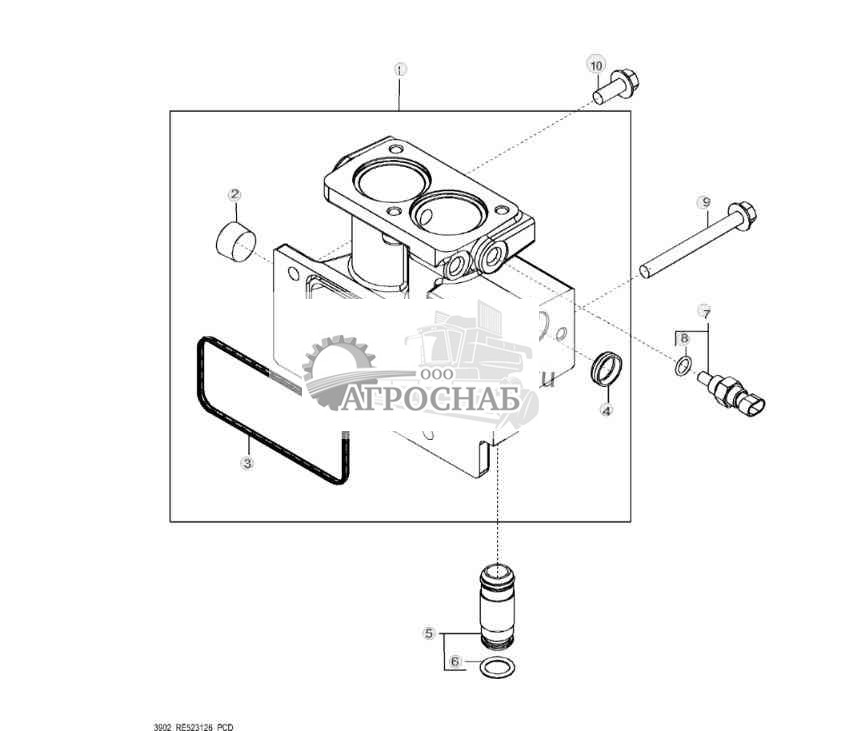

3902 Корпус термостата - ST37878

4003 Масломерный щуп двигателя - ST793171

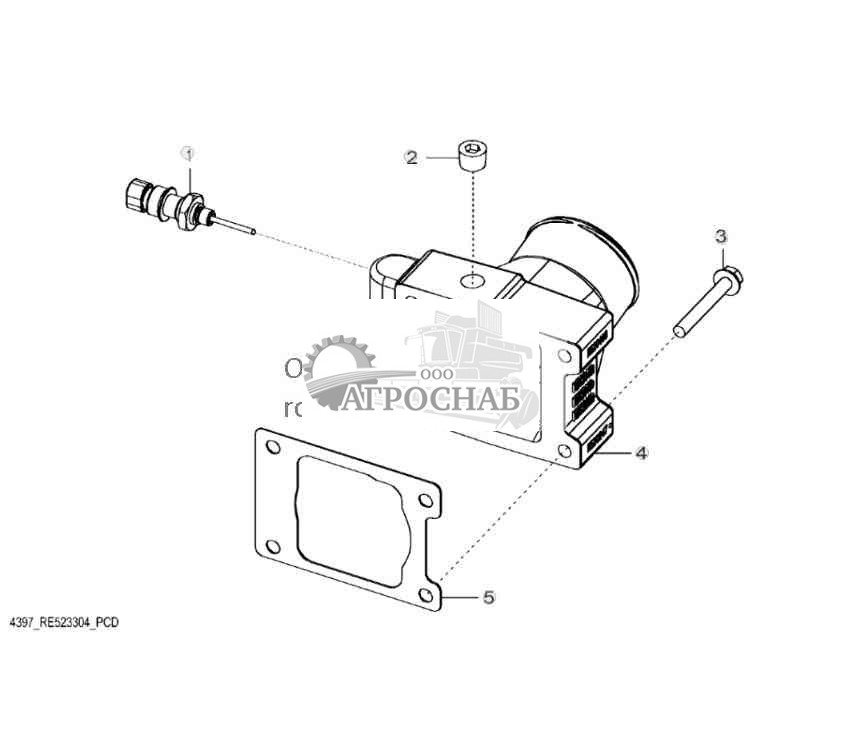

4397 Вспомогательное пусковое устройство - ST30566

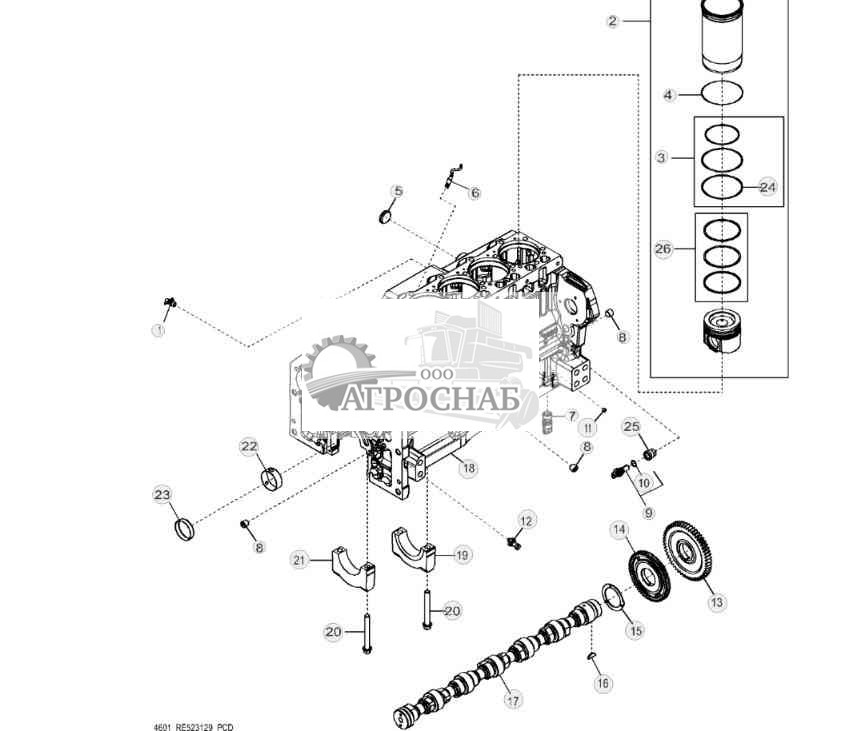

4601 Cylinder Block - ST130089 ( Блок Цилиндров )

4701 Коленчатый вал и подшипники - ST130090

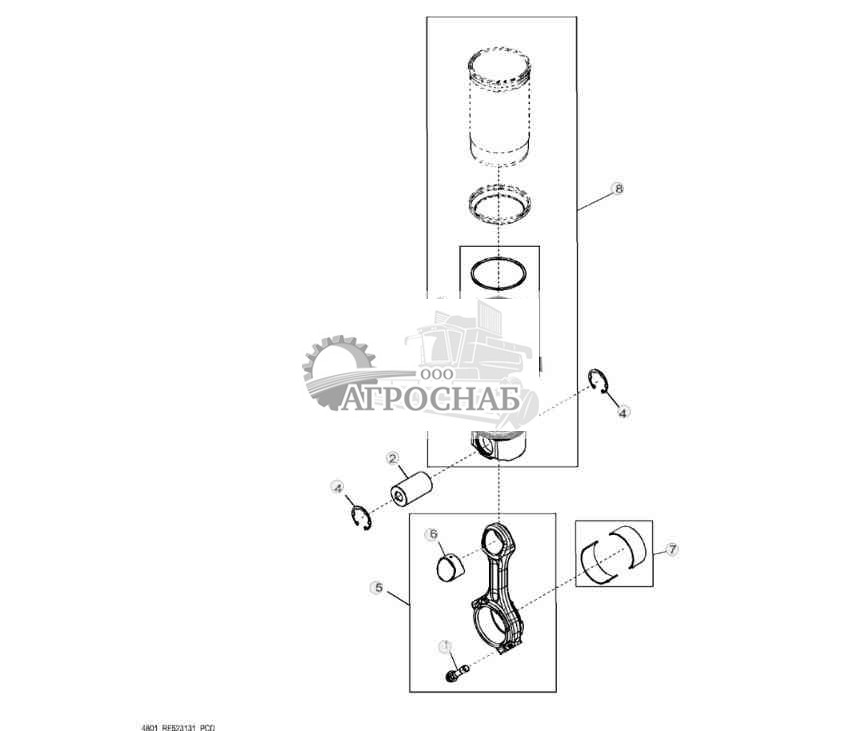

4801 Шатуны и поршни - ST130092

4901 Клапанный исполнительный механизм - ST130093

5001 Масляный насос двигателя - ST130094

5003 Масляный насос двигателя - ST536113

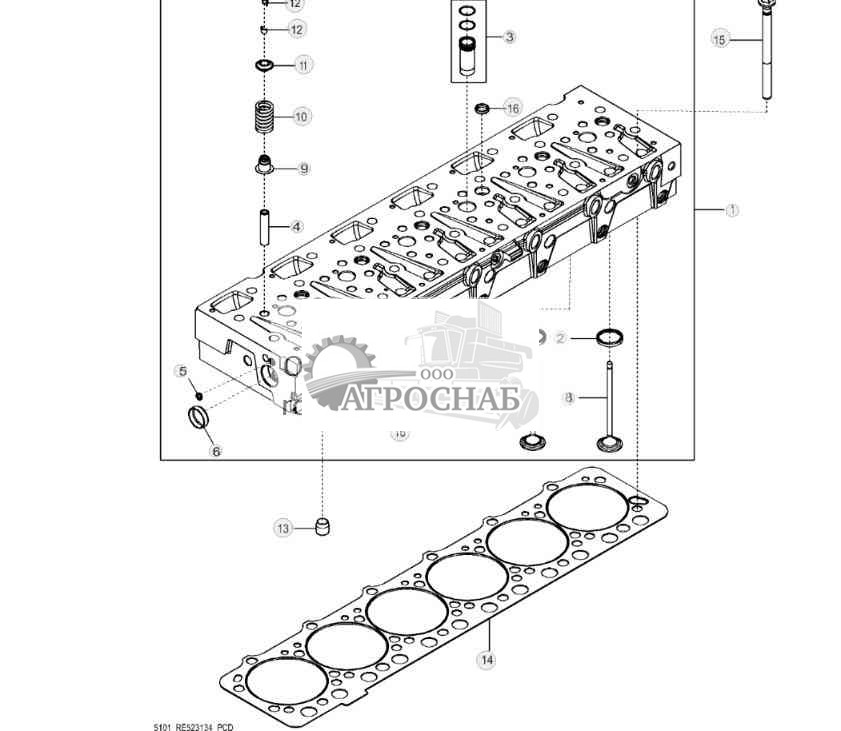

5101 Cylinder Head with Valves - ST130096 ( Головка блока с клапанами - )

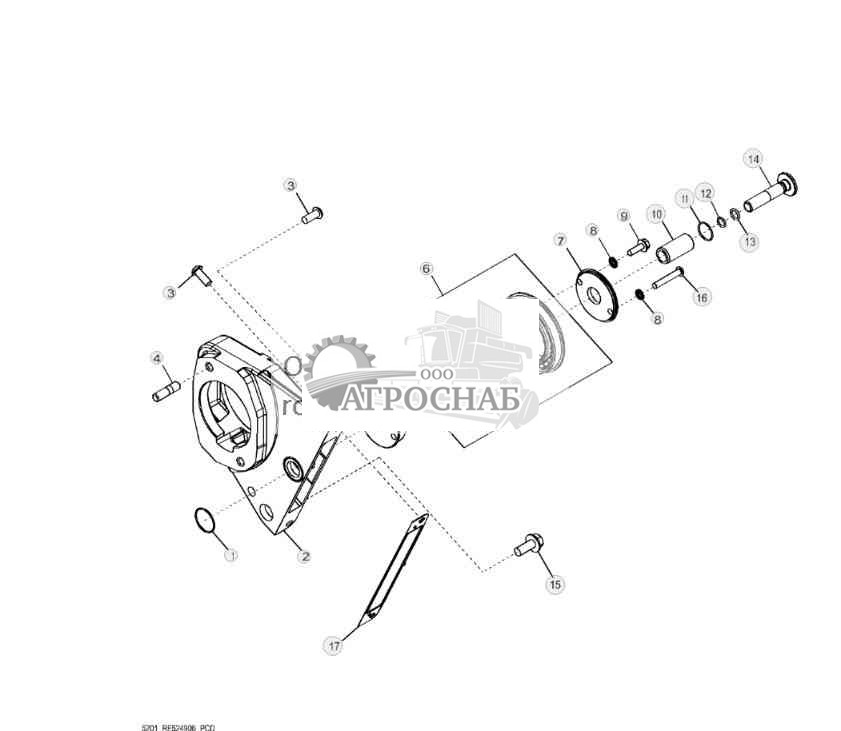

5201 Вспомогательный привод - ST133539

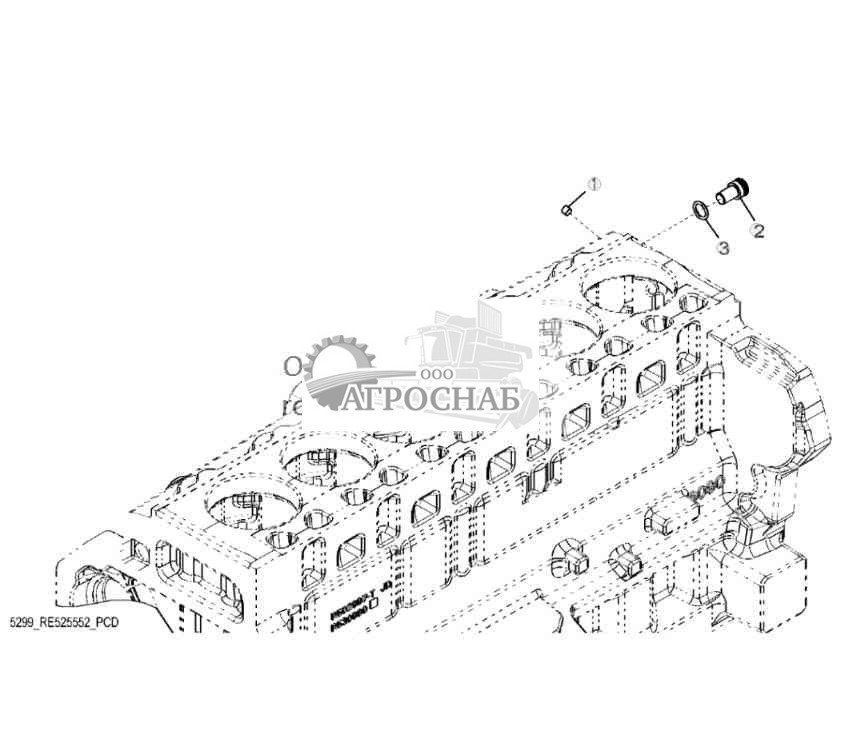

5299 Фитинги блока цилиндров - ST130097

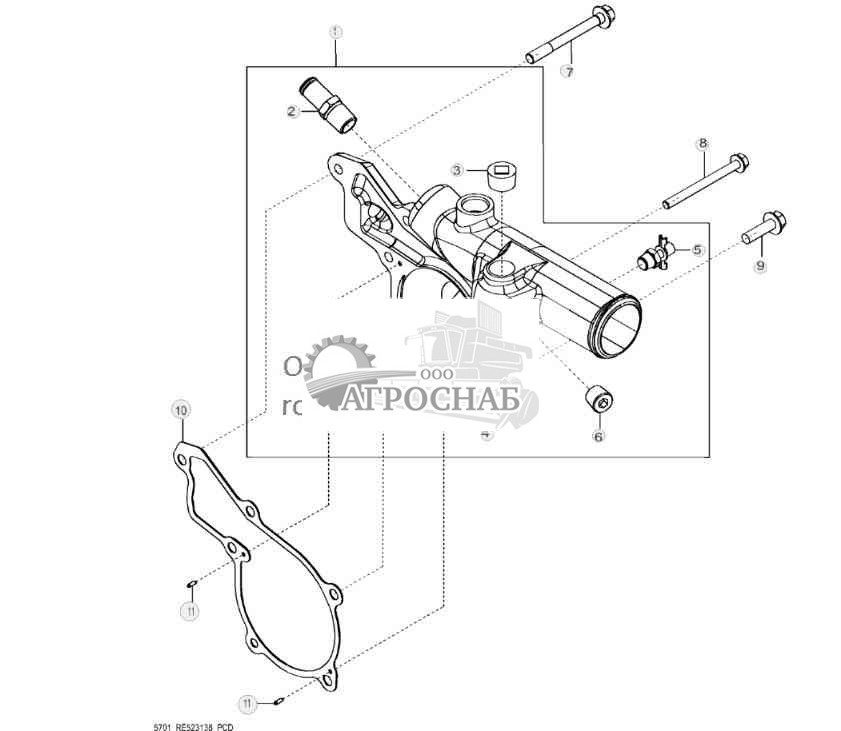

5701 Впуск водяного насоса - ST37891

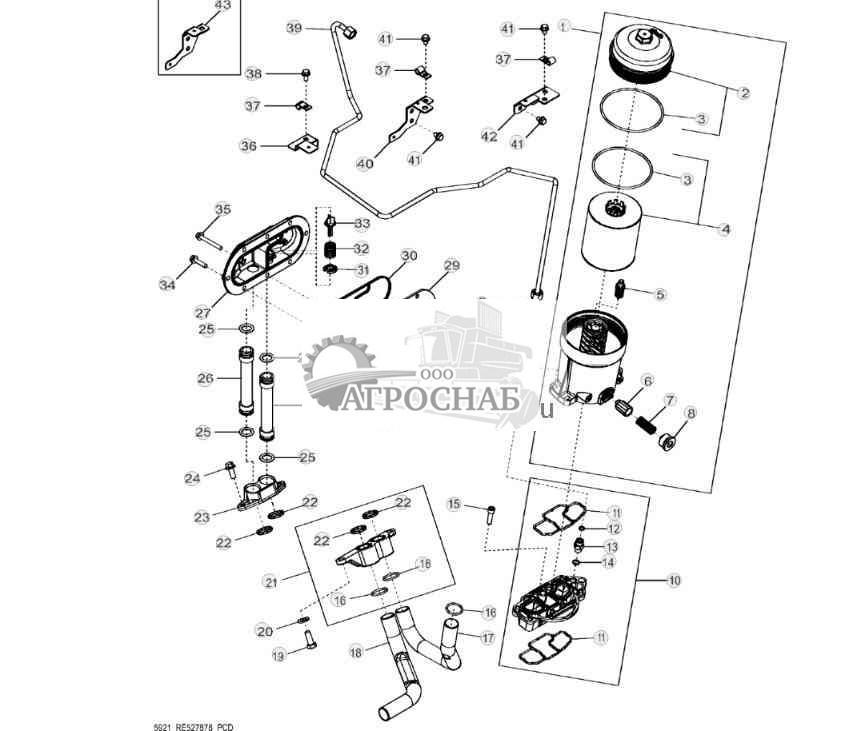

5921 Маслоохладитель двигателя и масляный фильтр - ST133191

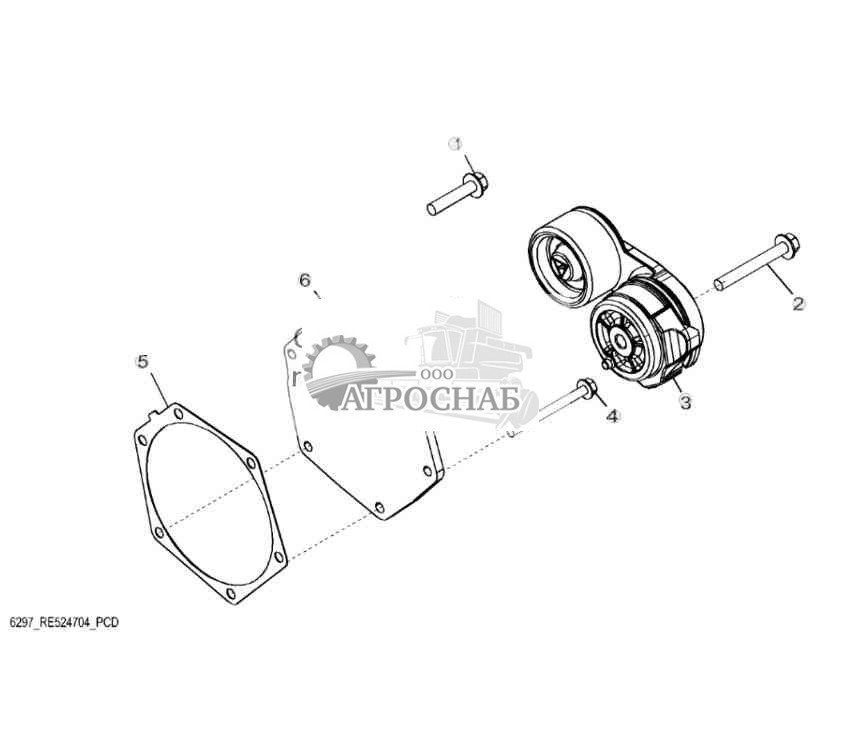

6297 Крепление генератора пер. тока - ST133566

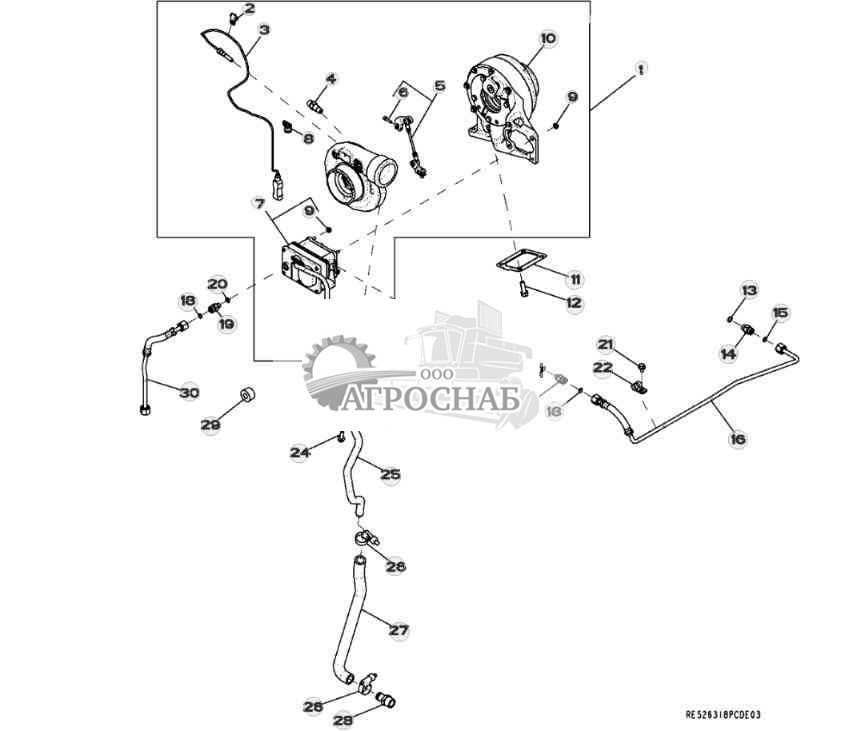

6514 Турбонагнетатель - ST133574

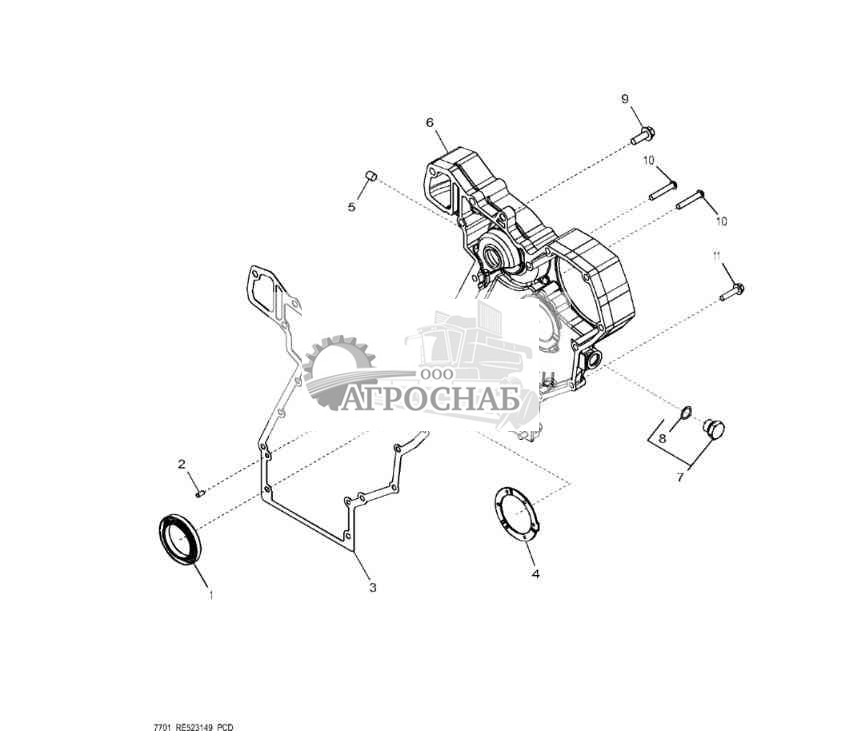

7701 Крышка распределительной шестерни - ST130103

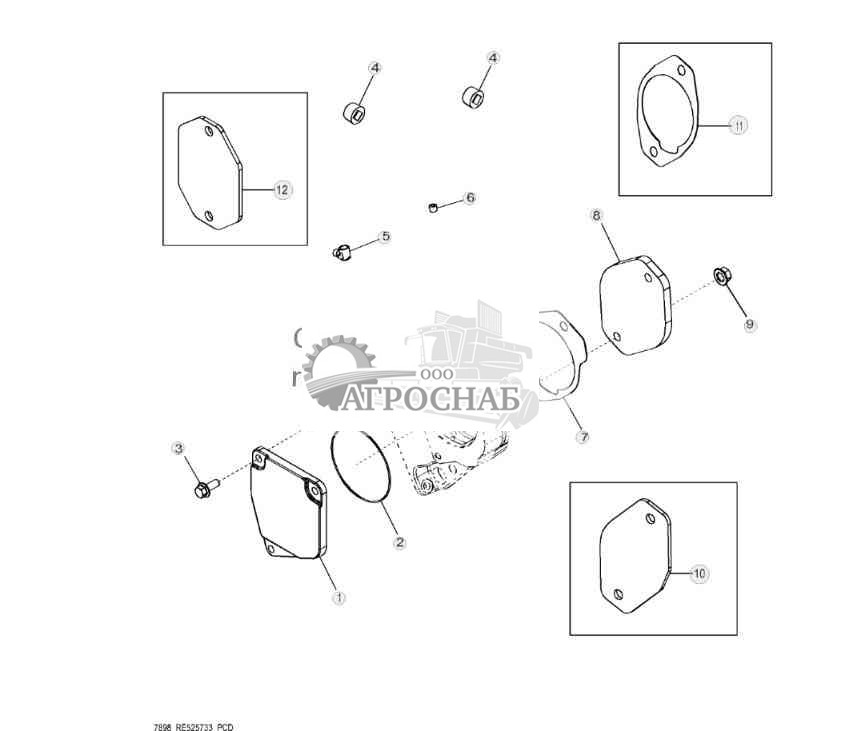

7898 Air Compressor Mounting Plate - ST133603 ( Компрессор Воздуха Монтажная Пластина - )

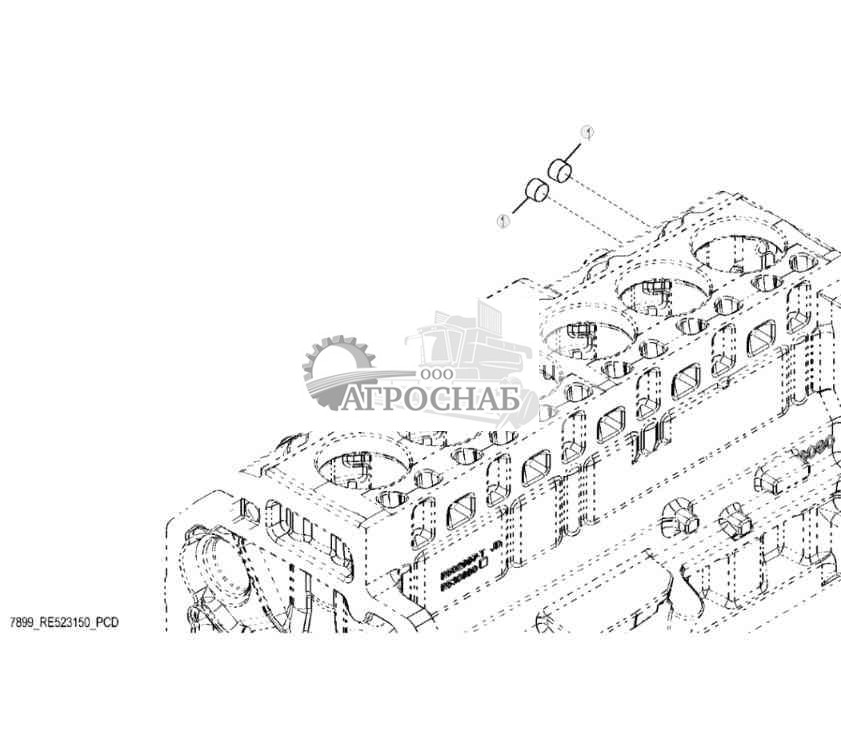

7899 Заглушка крепежа воздушного компрессора - ST133196

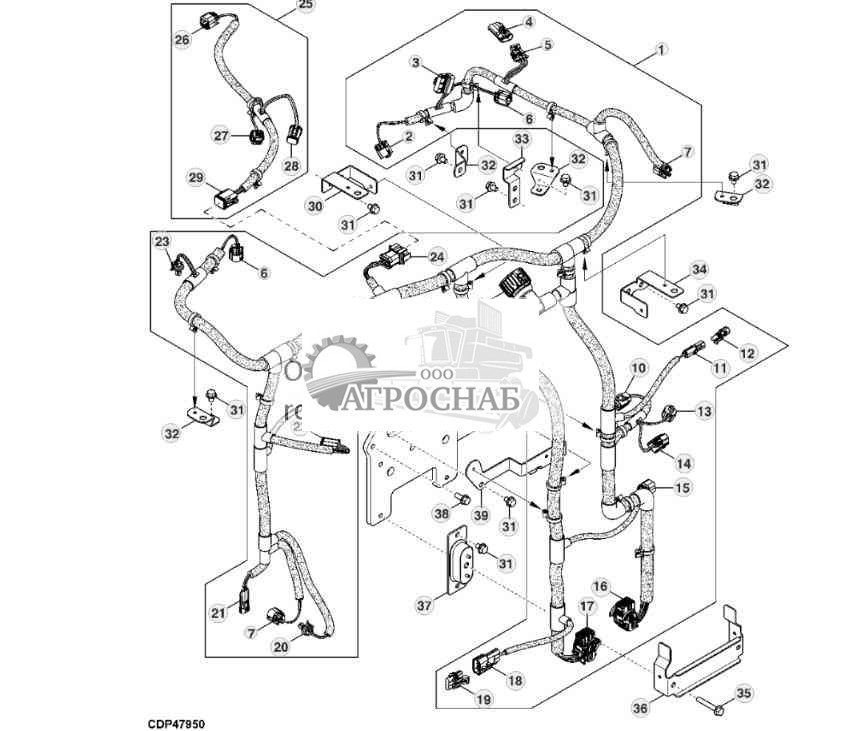

8424 Жгут проводки двигателя - ST197153

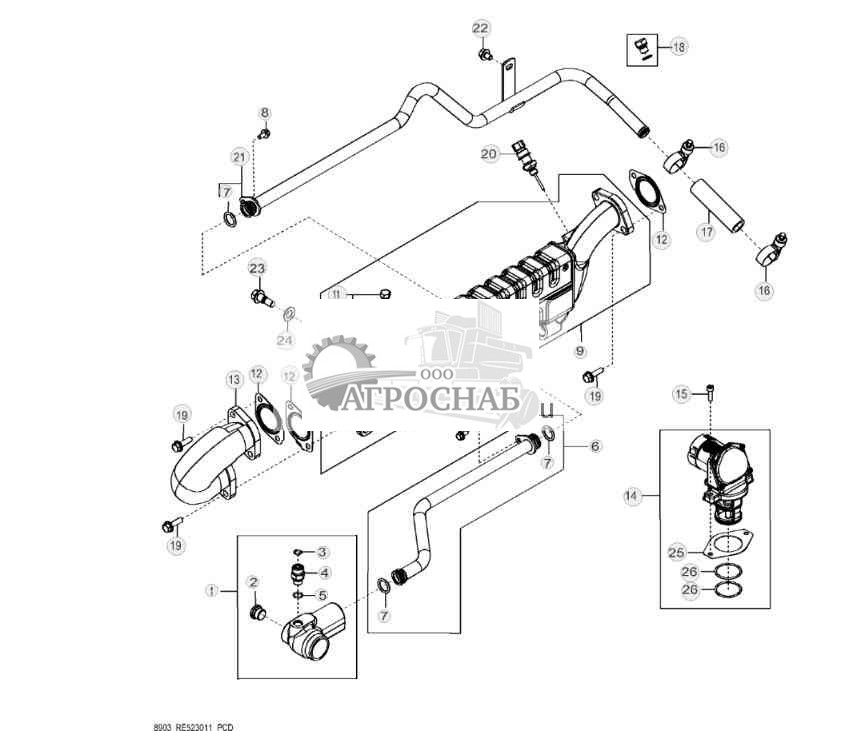

8903 Система рециркуляции выхлопных газов - ST150935

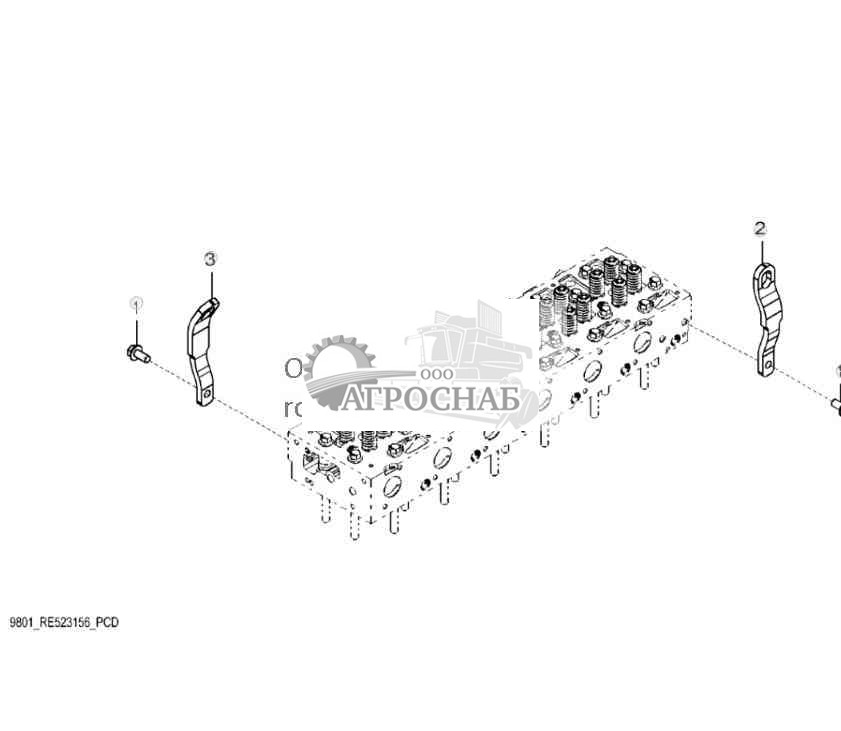

9801 Lift Straps - ST5538 ( Лифт Ремни - )

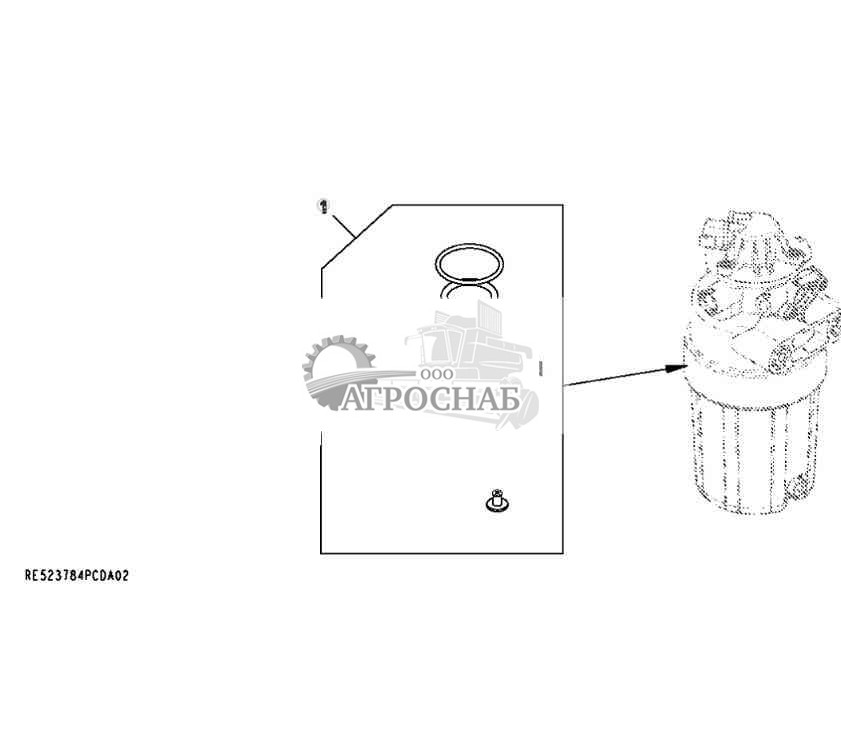

9901 Комплект уплотнений топливного фильтра грубой очистки - ST130108

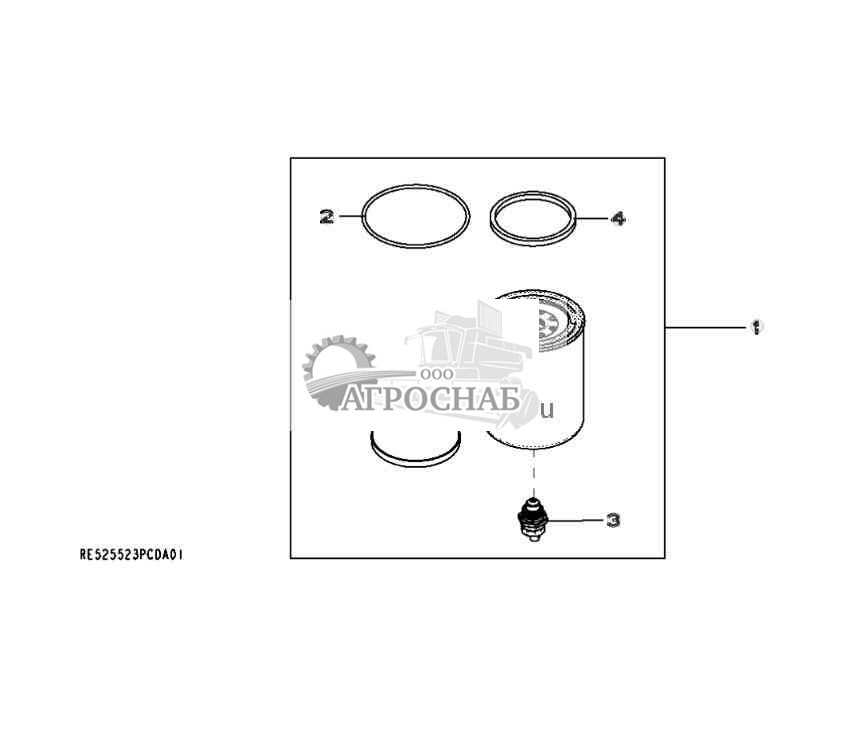

9901 Комплект для обслуживания элемента топливного фильтра - ST130113

9901 Водяной насос, запасной - ST130109

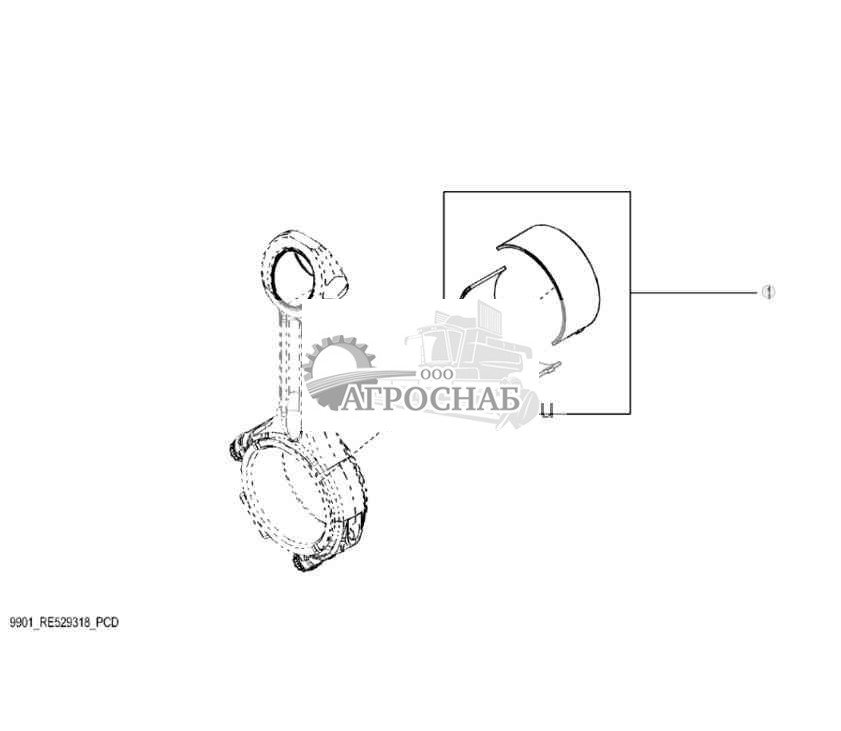

9901 Комплект шатунных подшипников - ST130111

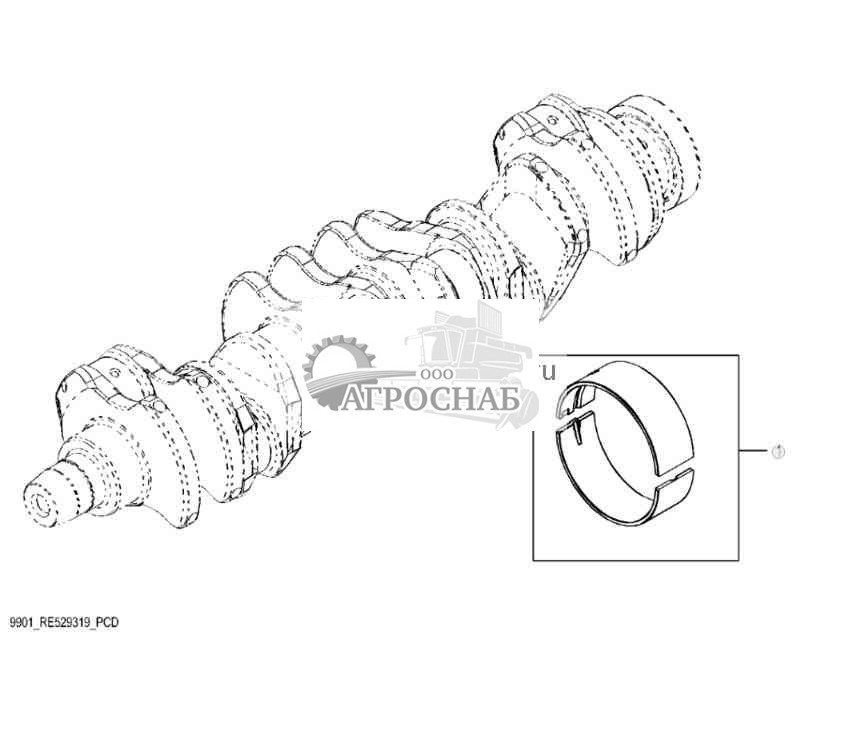

9901 Комплект коренных подшипников - ST130110

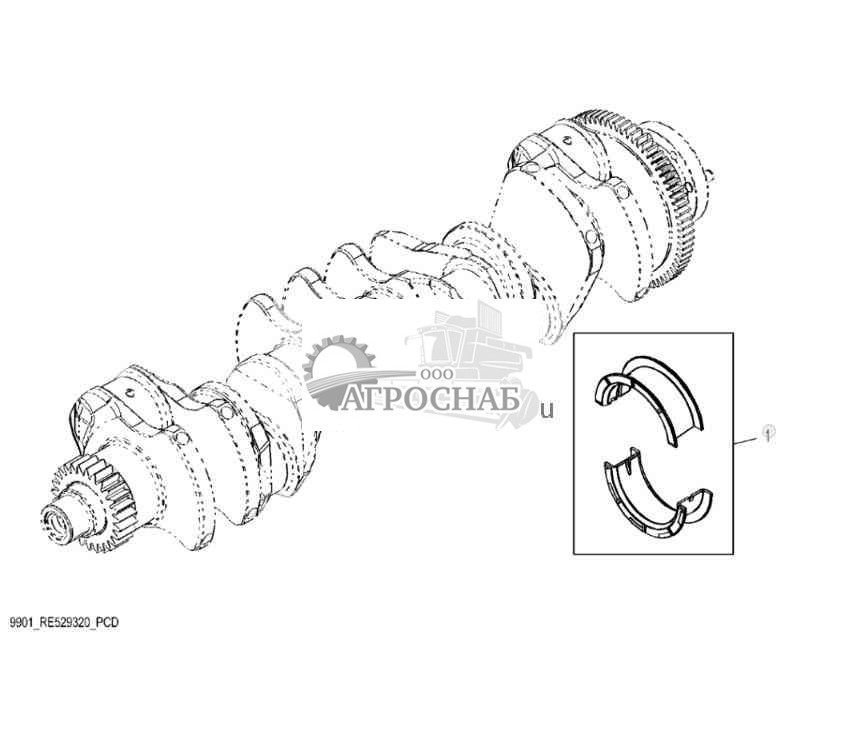

9901 Комплект упорных подшипников коленчатого вала - ST130112

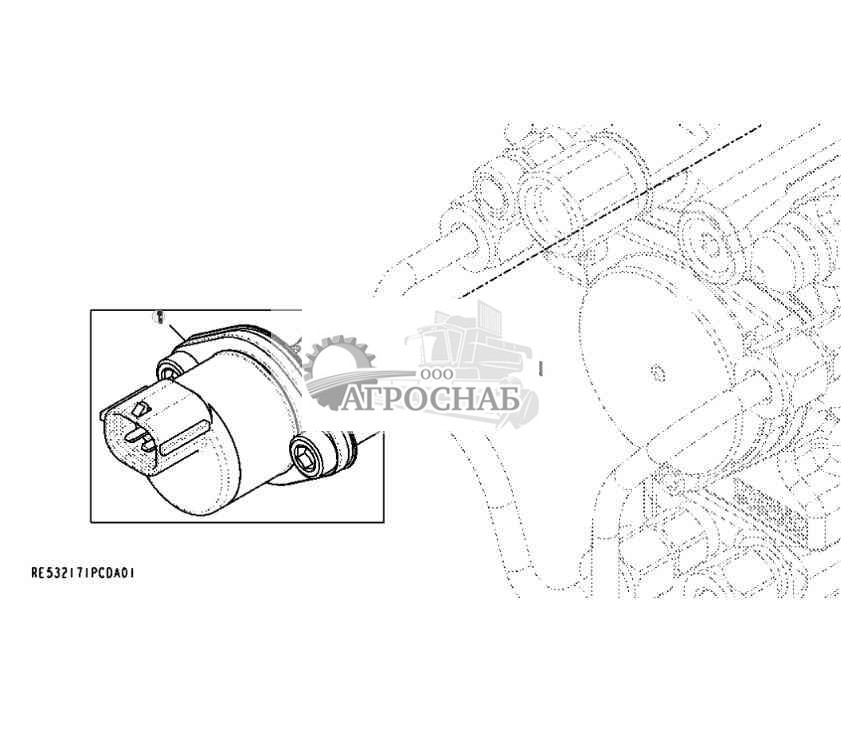

9901 Клапан управления всасыванием - ST133203

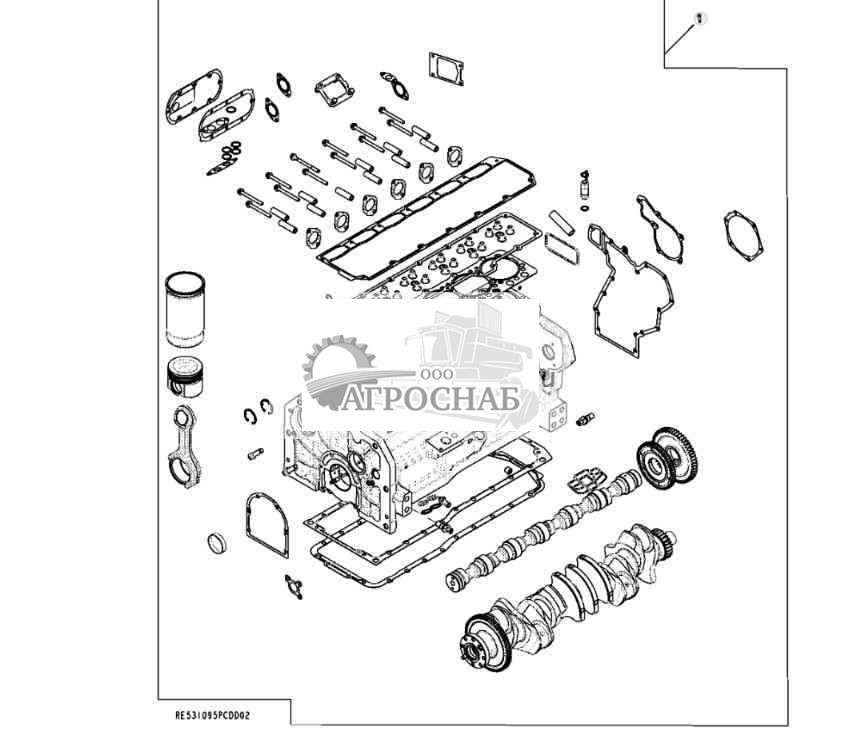

9901 Узел укороченного блока цилиндров двигателя - ST130132

9901 Полный блок в сборе - ST418263

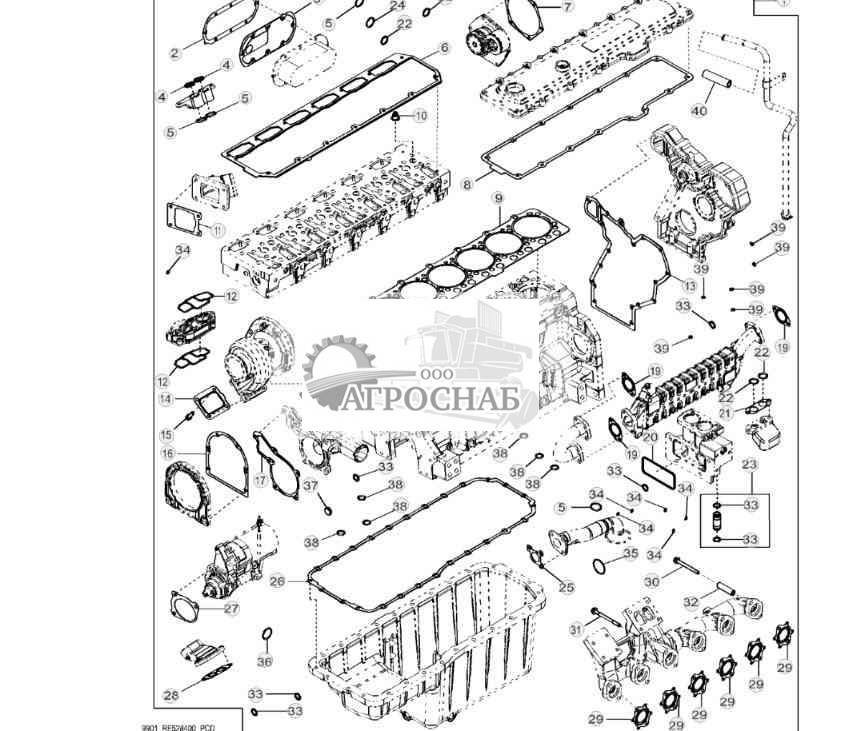

9901 Комплект прокладок двигателя - ST762643

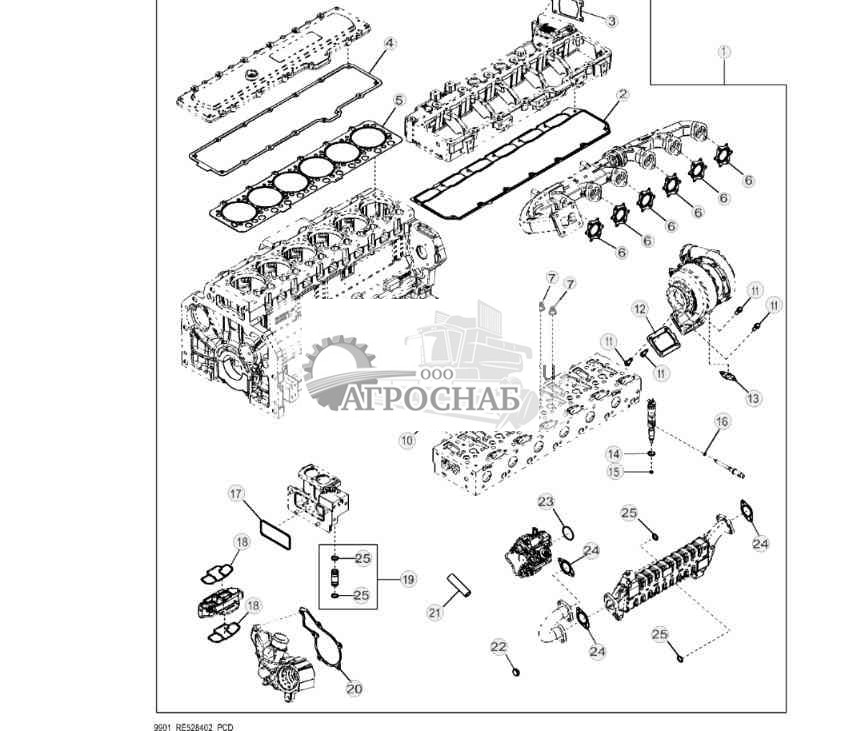

9901 Комплект прокладок для снятия головки блока цилиндров - ST763400

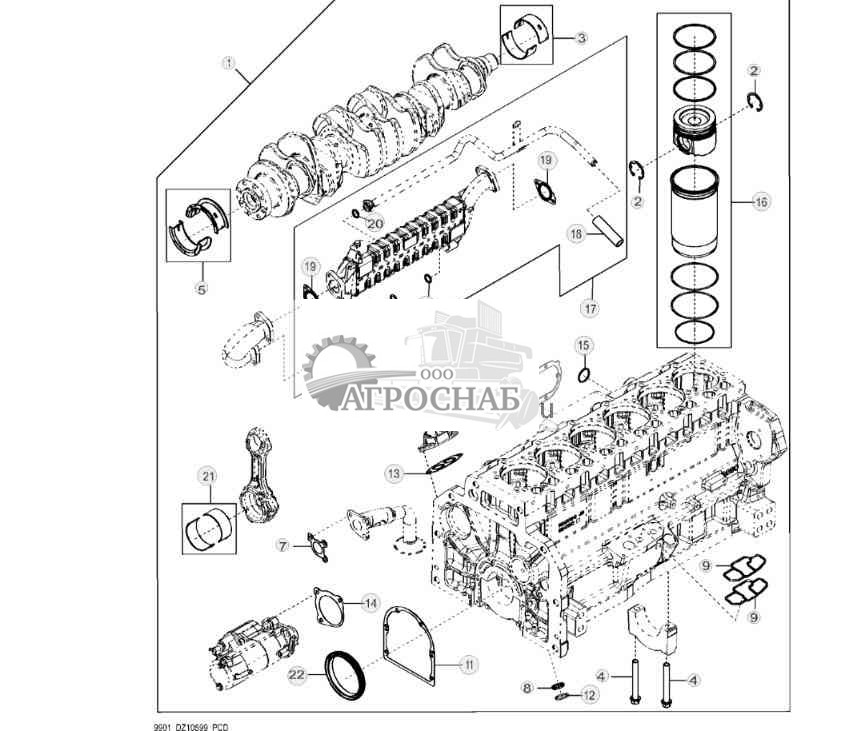

9901 Комплект для капитального ремонта двигателя 12 - ST804049

9901 Engine Overhaul Kit 22 - ST918997 ( Капитальный Ремонт Двигателя Комплект )

9901 Replacement Engine - ST208905 ( Замена Двигателя - )

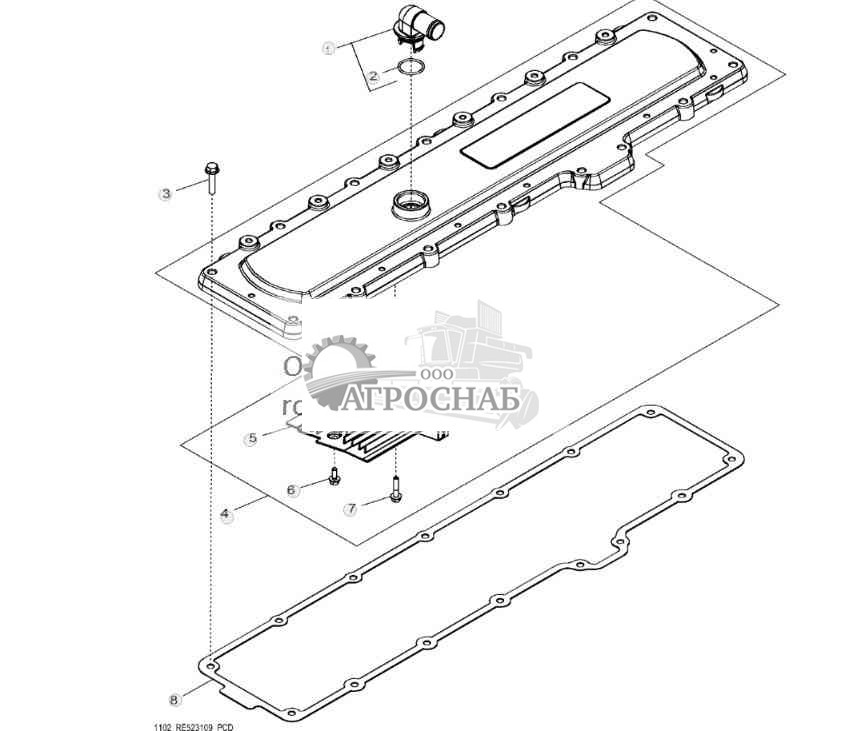

1102 Крышка клапана - ST130073

1102 Крышка клапана

1 - Коленчатый патрубок RE529871 Примечание:SUB FOR RE527976; SUB FOR APPL R120467
2 - Уплотнительное кольцо T122075
3 - Винт 19M8291 5 Примечание:M8 X 35
4 - Крышка RE536705 Примечание:MARKED R545610; SUB FOR RE529972 OR RE524575
5 - Сапун R523317 Примечание:SUB FOR R518264
6 - Винт 19M7775 Количество:2 Примечание:M6 X 16
7 - Винт 19M7796 Примечание:M6 X 30
8 - Прокладка R527884 Примечание:SUB FOR R518263

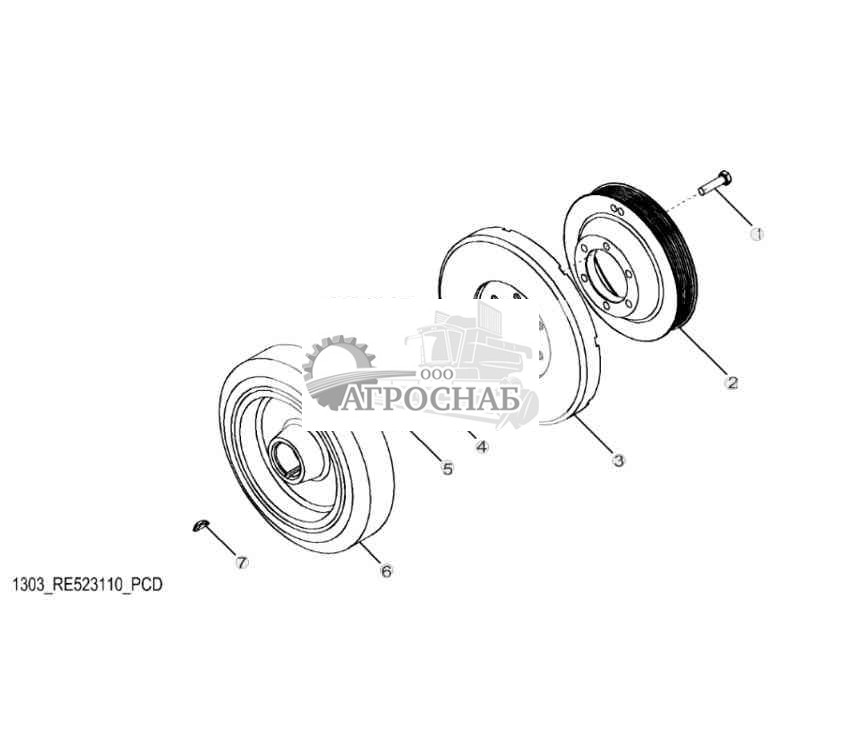

1303 Демпфер и шкив коленчатого вала - ST380021

1303 Демпфер и шкив коленчатого вала

1 - Винт с головкой 19M8637 Количество:6 Примечание:M10 X 40
2 - Шкив R518277
3 - Демпфер крут. колебаний RE57604
4 - Винт с головкой 19M8889 Примечание:M16 X 50
5 - Шайба R26333
6 - Демпфер крут. колебаний RE520465
7 - Кнопка R523306 Примечание:SUB FOR R116311

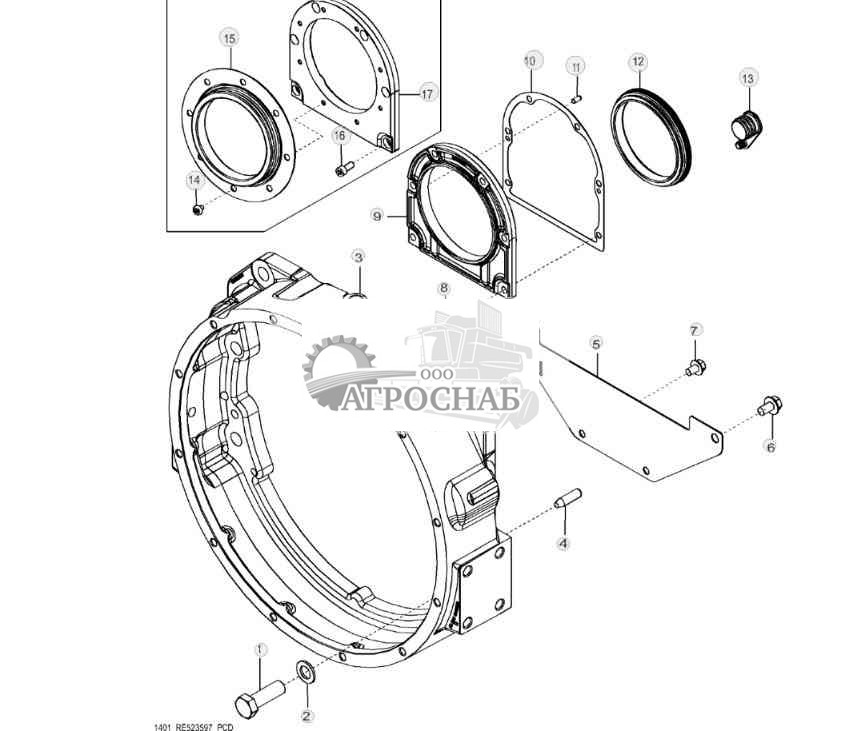

1401 Корпус маховика - ST20869

1401 Корпус маховика

1 - Винт с головкой 19M8224 Количество:6 Примечание:M20 X 60
2 - Шайба 24M7353 Количество:6 Примечание:20 X 34 X 3 mm
3 - Корпус R520216 Примечание:MARKED R121692
4 - Установочный штифт H79910 Количество:2
5 - Крышка R519506
6 - Винт 19M7787 Количество:2 Примечание:M12 X 20
7 - Винт 19M7783 Количество:2 Примечание:M10 X 16
8 - Винт 19M7868 Количество:6 Примечание:M8 X 30
9 - Корпус R531312 Примечание:MARKED R545426; USE WITH RE520036; SUB FOR R531570, R530233 AND R518551
10 - Прокладка R522768 Примечание:SUB FOR R520504 OR R26058
11 - Установочный штифт F1743R Количество:2
12 - Сальник RE520036 Примечание:USE WITH R531312 OR R531570; SUB FOR RE530121 OR RE521060Посмотреть аналогичные детали
13 - Заглушка R121929
14 - Винт R522160 Количество:8 Примечание:USE WITH RE530121
15 - Сальник RE530121 Примечание:ORDER RE520036; USE WITH R518551 AND R522160
16 - Винт 19M8446 Количество:6 Примечание:M8 X 20, USE WITH R518551
17 - Корпус R518551 Примечание:ORDER R531312; USE WITH RE530121

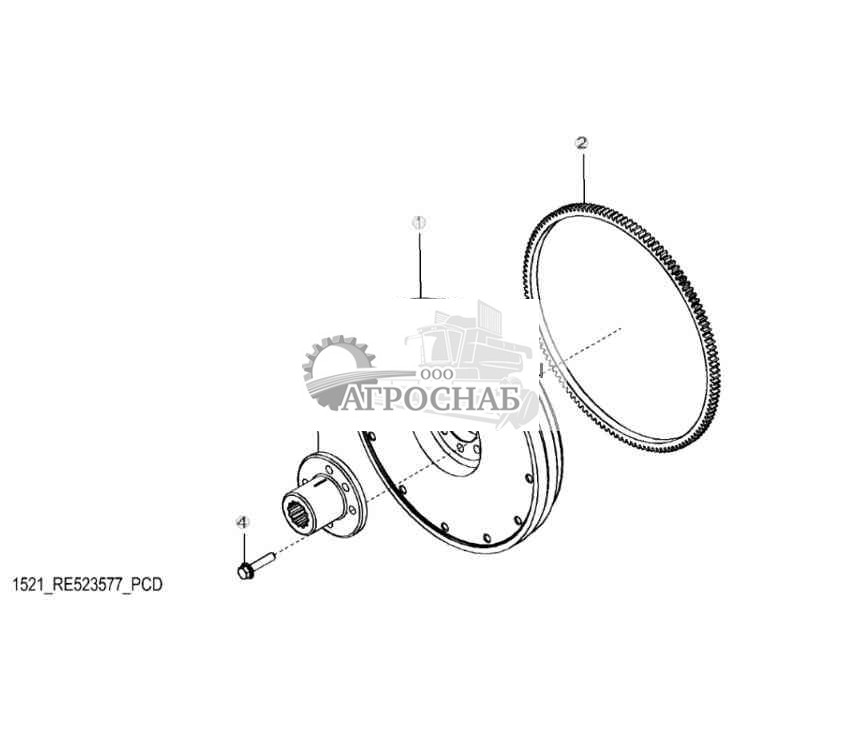

1521 Маховик - ST164726

1521 Маховик

1 - Маховик RE33931
2 - Зубчатый венец R28811 Посмотреть аналогичные детали
3 - Ступица R500657
4 - Винт R521542 Количество:6

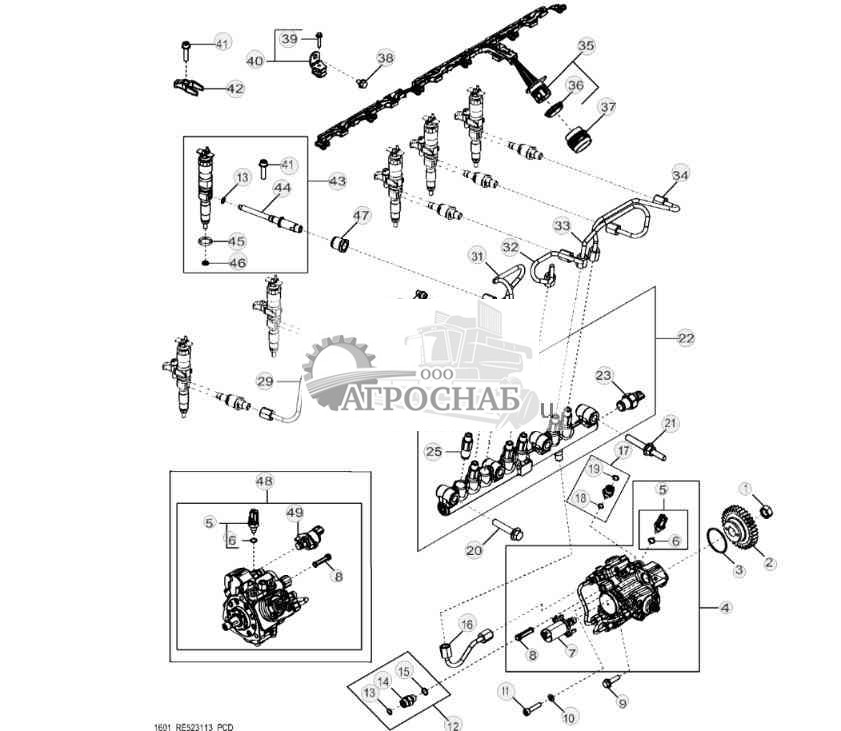

1601 Система впрыска топлива - ST133164

1601 Система впрыска топлива

1 - Гайка R91360
2 - Передача R518254 Примечание:Z = 32
3 - Уплотнительное кольцо R521040
4 - Нагнетат. топливный насос RE571640 Примечание:ALSO ORDER R518254
5 - Датчик температ. топлива RE516336
6 - Уплотнительное кольцо R524234
7 - Контрольный клапан DZ111138 Примечание:Всасывание SUB FOR RE572088
8 - Комплект фильтра RE524528
9 - Винт 19M7868 Количество:2 Примечание:M8 X 30
10 - Шайба 24M7095 Примечание:8.400 X 15 X 1.600 mm
11 - Винт с головкой R504781
12 - Фитинг RE522616
13 - Уплотнительное кольцо R63548 Количество:7
14 - Фитинг переходника 38H5002
15 - Уплотнительное кольцо 51M7095 Примечание:11.300 X 2.200 mm
16 - Топливопровод RE520030
17 - Фитинг переходника RE524399
18 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
19 - Уплотнительное кольцо T77613
20 - Винт 19M7815 Количество:2 Примечание:M12 X 60
21 - Шпилька R528305 Количество:2
22 - Магистраль RE521599
23 - Датчик RE523811 Примечание:Датчик давления топлива в рампе
24 - Редукционный клапан RE524529
25 - Ограничитель RE515636 Количество:6
26 - Фитинг переходника RE506624 Количество:2
27 - Линия RE520032 Примечание:Сброс давления топлива
28 - Уплотнительная шайба R51936 Количество:2 Посмотреть аналогичные детали
29 - Топливопровод RE525518 Примечание:Цилиндр 6
30 - Топливопровод RE525517 Примечание:Цилиндр 5
31 - Топливопровод RE525516 Примечание:Цилиндр 4
32 - Топливопровод RE525515 Примечание:Цилиндр 3
33 - Топливопровод RE525514 Примечание:Цилиндр 2
34 - Топливопровод RE525513 Примечание:Цилиндр 1
35 - Жгут проводов RE558114
36 - Кольцевой уплотнитель R532532
37 - Вспом. электр. разъем R520441
38 - Винт с головкой RE524730 Количество:3
39 - Винт с шайбой RE527756 Количество:9
40 - Скоба RE525519 Количество:3
41 - Винт с шайбой RE528096 Количество:6
42 - Скоба R522417 Количество:6
43 - Комплект сопел DZ100221 Количество:6 Примечание:SUB FOR RE529152 OR RE531492 OR RE546753 OR RE546776
43 - Впрыск. форсунка восст. SE501947 Примечание:REMAN FOR RE546776
44 - Фитинг RE531195 Количество:6
45 - Уплотнительное кольцо R505452 Количество:6
46 - Шайба R131051 Количество:6
47 - Трубная гайка R518871 Количество:6
48 - Нагнетат. топливный насос RE546126 Примечание:ORDER RE571640; ALSO ORDER R518254; SUB FOR RE519597 OR RE534156
48 - Нагн. топл. насос восст. SE501922 Примечание:REMAN FOR RE546126 OR RE534156 OR RE571640
49 - Клапан управл. всасыван. DZ111141 Примечание:SUB FOR RE534733; USE WITH RE546126

1701 Впускной воздушный коллектор - ST130079

1701 Впускной воздушный коллектор

1 - Воздухозаборный коллектор DZ106792 Примечание:MARKED DZ105351
2 - Трубная заглушка 15H562 Количество:2 Примечание:1", SUB FOR 15H686
3 - Трубная заглушка 15H685 Примечание:1/4 дюйма
4 - Датч. давл.возд. в колл. RE522723
5 - Датчик температуры RE522823
6 - Уплотнительная шайба R548750 Количество:7 Примечание:SUB FOR R520424
7 - Винт 19M10075 Количество:7 Примечание:M8 X 110, USE WITH DZ106792
8 - Прокладка R532724 Примечание:USE WITH DZ106792
9 - Винт 19M10219 Количество:6 Примечание:M8 X 80, USE WITH DZ106792
10 - Винт 19M10270 Примечание:M8 X 55, USE WITH DZ106792
11 - Воздухозаборный коллектор RE538564 Примечание:SUB FOR RE536258 OR RE520442; MARKED R528150
12 - Прокладка R518260 Примечание:ORDER DZ109633
12 - Прокладка DZ109633 Примечание:USE WITH RE538564
13 - Винт 19M7873 Количество:7 Примечание:M8 X 110, USE WITH RE538564
14 - Винт R527684 Количество:7 Примечание:USE WITH RE538564

1920 Масляный поддон - ST164717

1920 Масляный поддон

1 - Масляный поддон RE524846
2 - Уплотнительное кольцо R47151
3 - Пробка сливного отверстия R27474
4 - Уплотнительное кольцо R56751 Количество:2
5 - Пробка сливного отверстия R27175 Количество:2
6 - Трубная заглушка 15H690 Количество:2 Примечание:3/4"
7 - Прокладка RE63439
8 - Крышка R519285
9 - Винт 19M7785 Количество:3 Примечание:M10 X 25
10 - Прокладка DZ112737 Примечание:SUB FOR R527658
11 - Впуск масляного насоса RE523810 Примечание:SUB FOR RE62144
12 - Винт R536840 Количество:3
13 - Прокладка R100569
14 - Винт 19M8306 8 Примечание:M12 X 50
15 - Винт 19M7805 Количество:8 Примечание:M10 X 45
16 - Прокладка R532464 Примечание:SUB FOR RE520777; ORDER DZ112737

2001 Water Pump - ST130081 ( Водяной Насос - )

2001 Water Pump

1 - Комплект насосов RE530194 Посмотреть аналогичные детали
1 - Водяной насос восст. SE501228 Примечание:REMAN FOR RE530194
2 - Пружинное кольцо R520701
3 - Комплект уплотн. колец RE509463

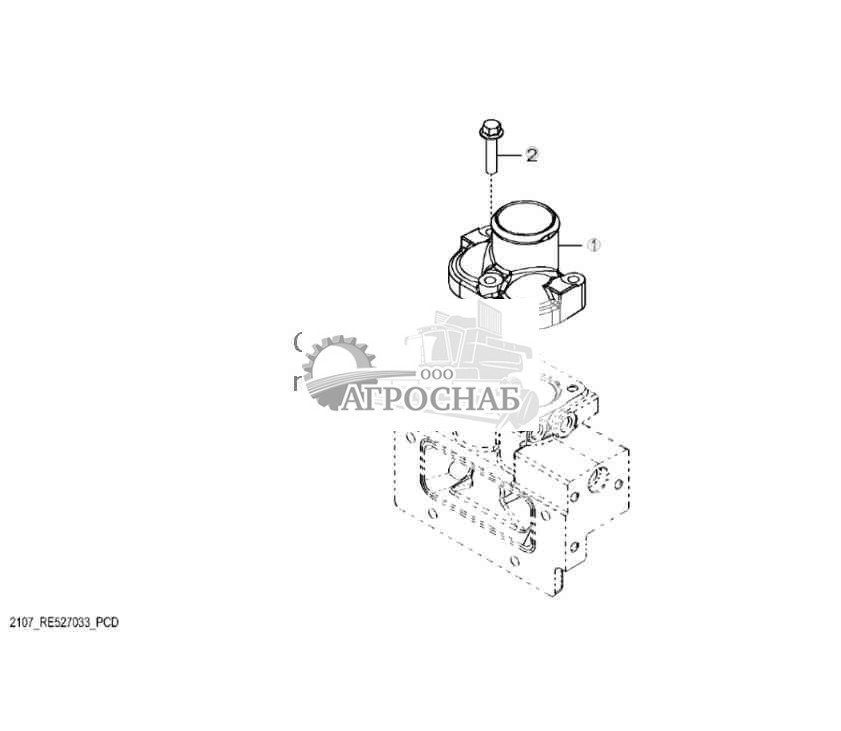

2107 Крышка термостата - ST5786

2107 Крышка термостата

1 - Крышка R522011
2 - Винт 19M8320 Количество:3 Примечание:M10 X 45

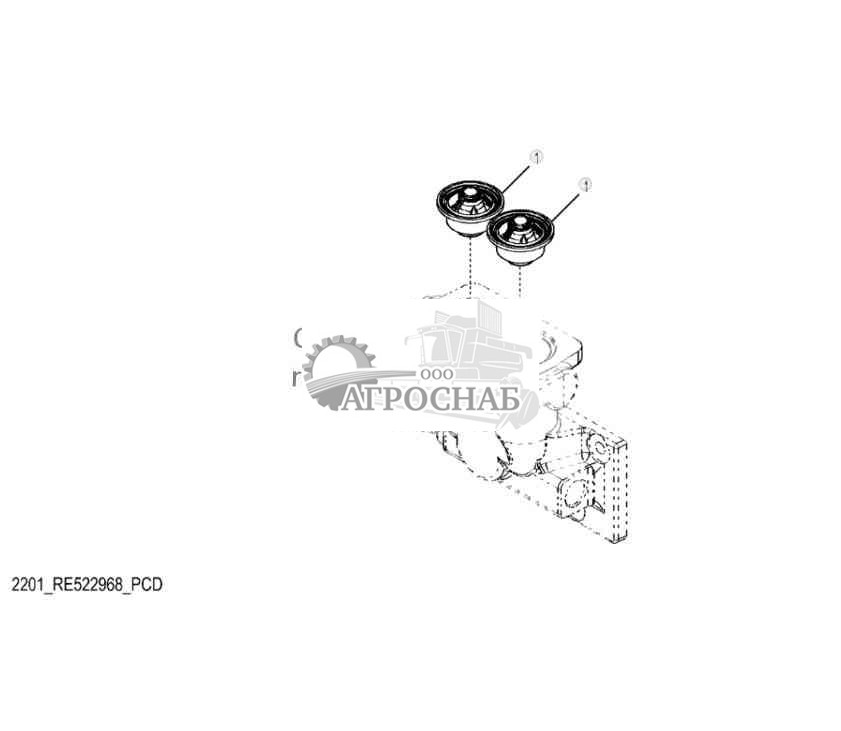

2201 Engine Thermostat - ST133169 ( Двигатель Термостате - )

2201 Engine Thermostat

1 - Термостат RE69581 Количество:2 Engine Serial No.______-XXXXXX Примечание:ALSO ORDER R521548
1 - Термостат RE540550 Количество:2 Engine Serial No.XXXXXX-XXXXXX Примечание:ORDER DZ100553; SUB FOR APPL RE528652 OR RE535274
1 - Термостат DZ100553 Количество:2 Engine Serial No.XXXXXX-______
2 - Сальник R521548 Количество:2 Примечание:Не показано USE WITH RE69581

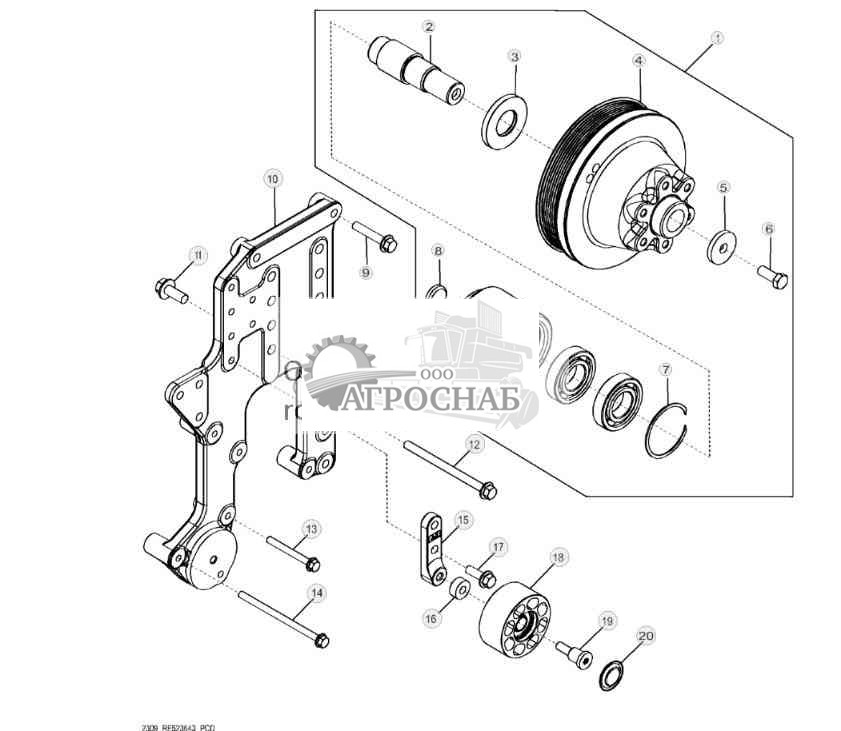

2309 Привод вентилятора на двигателе - ST164724

2309 Привод вентилятора на двигателе

1 - Корп. подшипн. без подш. RE522148
2 - Ось R519265
3 - Сальник RE20768
4 - Шкив R519264
5 - Шайба T20217
6 - Винт с головкой 19M8011 Примечание:M12 X 30
7 - Пружинное кольцо R62191
8 - Заглушка R116466
9 - Винт 19M8528 Примечание:M10 X 55
10 - Пластина R519263
11 - Винт 19M7789 Количество:4 Примечание:M12 X 30
12 - Винт 19M8896 Примечание:M10 X 140
13 - Винт 19M8874 Примечание:M8 X 75
14 - Винт 19M8125 Количество:4 Примечание:M8 X 140
15 - Опора R521092
16 - Распорная втулка R128892
17 - Винт 19M7786 Количество:2 Примечание:M10 X 30
18 - Натяжной шкив RE505265
19 - Болт R128893
20 - Крышка R99590

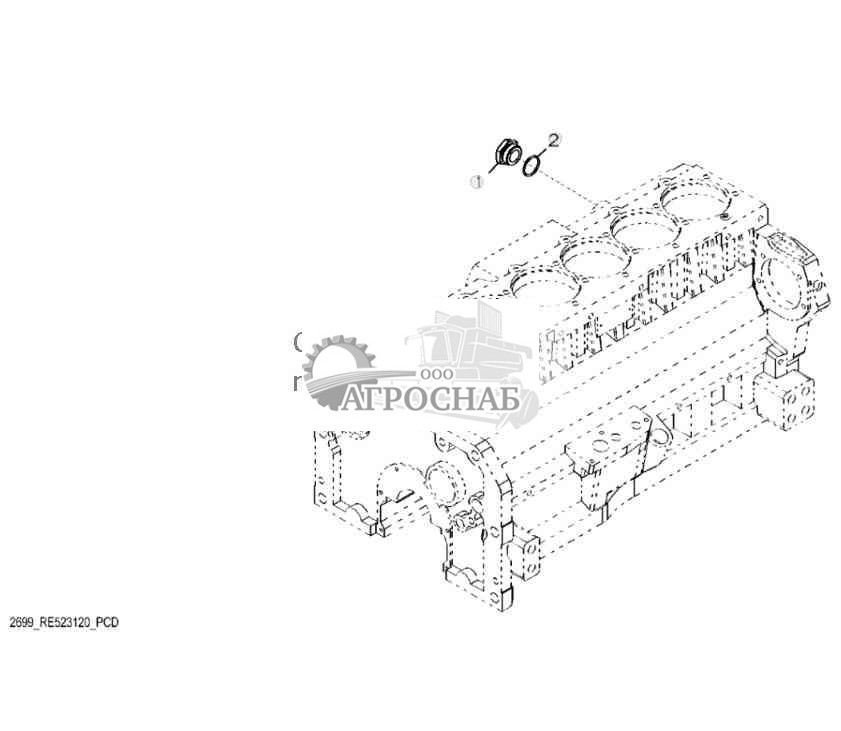

2699 Заглушка нагревателя охлаждающей жидкости - ST804449

2699 Заглушка нагревателя охлаждающей жидкости

1 - Пробка сливного отверстия R39741
2 - Уплотнительное кольцо U13639

2805 Выхлопной коллектор - ST133466

2805 Выхлопной коллектор

1 - Выпускной коллектор R520308
2 - Выпускной коллектор R518852
3 - Кольцо R135482 Количество:2 Примечание:SUB FOR APPL R529253
4 - Прокладка R534605 Количество:6 Примечание:SUB FOR APPL R519361
5 - Распорная втулка R520632 1
6 - Винт R521323 1
7 - Гильза R522574 Количество:6 Примечание:SUB FOR R517267
8 - Винт с головкой R520410

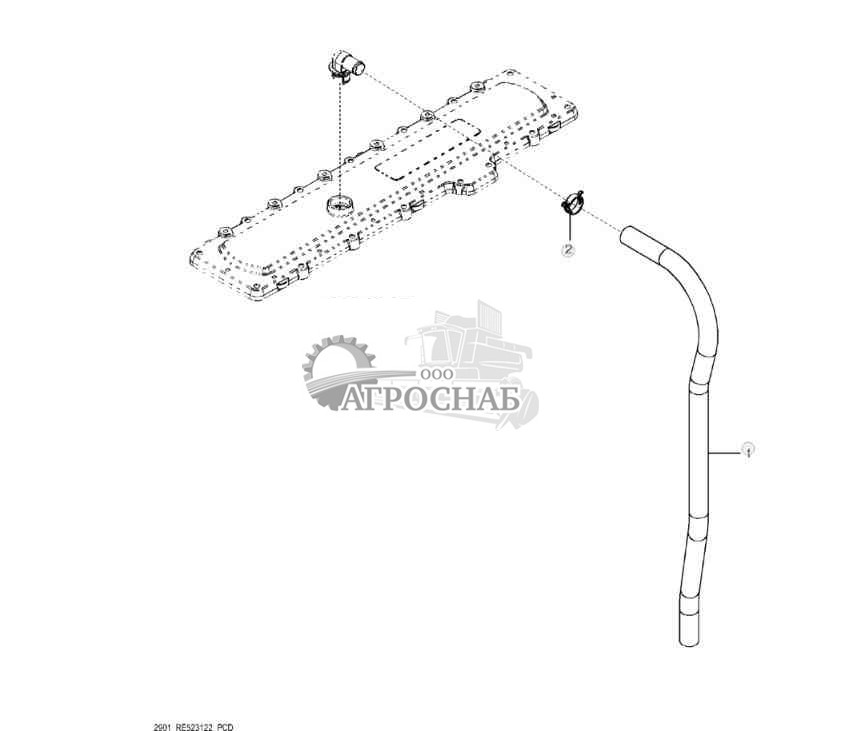

2901 Система вентиляции - ST23132

2901 Система вентиляции

1 - Шланг R522948 Примечание:LGTH = 1100 mm, SUB FOR R522347
2 - Скоба RE528750 Примечание:SUB FOR APPL RE527990

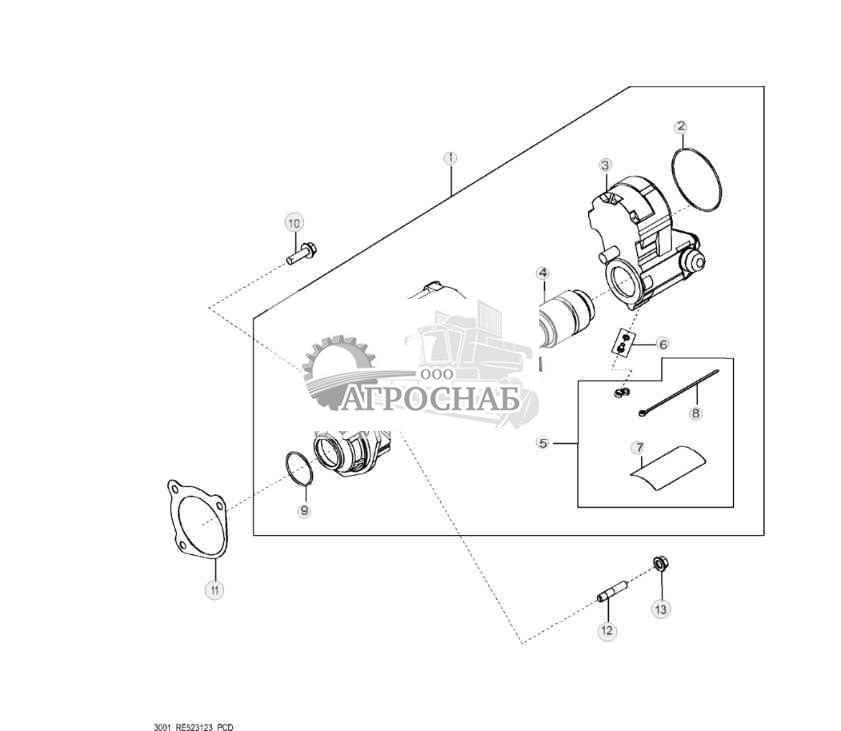

3001 Стартер - ST133174

3001 Стартер

1 - Мотор стартера RE529661 Примечание:12 V, MARKED RE520634
1 - Мотор стартера восст. SE501867 Примечание:REMAN FOR RE529661
2 - Уплотнительное кольцо R135509
3 - Переключатель RE530310
4 - Муфта RE530311
5 - Комплект крышек RE70756
6 - Винт с шайбой RE71256
7 - Метка T146102
7 - Предупредительные знаки T146106 Примечание:Испанский
7 - Предупредительные знаки T146104 Примечание:Французский
7 - Предупредительные знаки T146515 Примечание:Немецкий
7 - Предупредительные знаки T146516 Примечание:Итальянский
8 - Обвязной хомут R96703
9 - Уплотнительное кольцо R135510
10 - Винт 19M7835 Примечание:M10 X 35
11 - Прокладка R53108
12 - Шпилька 42M7036 Количество:2
13 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10

3501 Топливный фильтр - ST133499

3501 Топливный фильтр

1 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
2 - Тройник 38H5067
3 - Уплотнительное кольцо T77613 Количество:2
4 - Фитинг 38H1415 Количество:3 Примечание:SUB FOR RE520043
5 - Топливопровод DZ113184 Примечание:От топливного фильтра к головке блока цилиндров
5 - Топливопровод RE548689 Примечание:SUB FOR RE531700; ORDER DZ113184
6 - Заглушка фитинга RE46684
7 - Топливопровод RE520044
8 - Топливопровод RE523346
9 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
10 - Фильтр RE528865
10 - Фильтр RE528865 Примечание:Топливный фильтр
11 - Фильтрующий элемент ....... Примечание:2 Microns , ORDER RE525523
12 - Сливной клапан RE523787
13 - Упаковка R501388
14 - Заглушка фитинга T122803
15 - Уплотнительное кольцо 51M7096 Количество:4 Примечание:13.300 X 2.200 mm
16 - Коленчатый патрубок 38H5154
17 - Уплотнительное кольцо R63548 Количество:5
18 - Фитинг переходника 38H5002
19 - Датчик RE522794
20 - Выпускной клапан RE528864
21 - Уплотнительное кольцо 51M7095 Количество:3 Примечание:11.300 X 2.200 mm
22 - Топливный фильтр RE539762 Примечание:Узел фильтра грубой очистки SUB FOR RE532520 OR RE528991
23 - Датчик RE532949 Примечание:Вода в топливе SUB FOR RE503590
24 - Стакан RE523785
25 - Фильтрующий элемент ....... Примечание:10 Microns , ORDER RE525523
26 - Уплотнительное кольцо R522921 Количество:2
27 - Фитинг переходника 38H5037 Количество:2
28 - Топливный насос RE539761 Примечание:SUB FOR RE532519 OR RE528990
29 - Комплект уплотнений RE523784
30 - Винт 19M7813 Количество:2 Примечание:M12 X 45
31 - Шпилька 42M7089 Количество:2
32 - Кронштейн R520102
33 - Винт 19M7804 Количество:2 Примечание:M10 X 40
34 - Фильтрующий элемент RE525523 Примечание:Содержит фильтрующие элементы грубой и тонкой очистки INCLUDES RE520906 AND R522921 AND RE523236 AND R501388 AND RE523787Посмотреть аналогичные детали

3505 Топливный фильтр - ST380288

3505 Топливный фильтр

1 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
2 - Тройник 38H5067
3 - Уплотнительное кольцо T77613 Количество:3
4 - Фитинг 38H1415 Количество:3
5 - Топливопровод RE525509 Примечание:Спуск
6 - Коленчатый патрубок 38H1094
7 - Топливопровод RE520044
8 - Топливопровод RE523346
9 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
10 - Фильтр RE528865
11 - Фильтрующий элемент ....... Примечание:2 Micron, Тонкая очистка ORDER RE525523
12 - Сливной клапан RE523787
13 - Упаковка R501388
14 - Заглушка фитинга T122803
15 - Уплотнительное кольцо 51M7096 Количество:4 Примечание:13.300 X 2.200 mm
16 - Коленчатый патрубок 38H5154
17 - Уплотнительное кольцо 51M7095 Количество:3 Примечание:11.300 X 2.200 mm
18 - Фитинг переходника 38H5002
19 - Уплотнительное кольцо R63548 Количество:5
20 - Датчик RE522794 Примечание:Датчик давления топлива
21 - Выпускной клапан RE528864
22 - Топливный фильтр RE539762 Примечание:SUB FOR RE532520
23 - Датчик RE532949 Примечание:Датчик наличия воды в топливе SUB FOR RE503590
24 - Стакан RE523785
25 - Фильтрующий элемент ....... Примечание:10 Micron, Первичный ORDER RE525523
26 - Уплотнительное кольцо R522921 Количество:2
27 - Фитинг переходника 38H5037 Количество:2
28 - Топливный насос RE539761 Примечание:12 V, SUB FOR RE532519
29 - Комплект уплотнений RE523784
30 - Шпилька R550417 Количество:2
31 - Шпилька 42M7089 Количество:2
32 - Кронштейн R520102 Примечание:MARKED R520102
33 - Винт 19M7804 Количество:2 Примечание:M10 X 40
34 - Заглушка фитинга RE46684
35 - Фильтрующий элемент RE525523 Примечание:Включает топливный фильтр грубой и тонкой очисткиПосмотреть аналогичные детали

3902 Корпус термостата - ST37878

3902 Корпус термостата

1 - Корпус RE509340 Примечание:MARKED R520138
2 - Трубная заглушка 15H690 Примечание:3/4"
3 - Прокладка R527592 Примечание:ORDER DZ115055
3 - Прокладка DZ115055
4 - Заглушка N102039
5 - Труба RE508648 Примечание:Водяной байпас
6 - Уплотнительное кольцо R504810 Количество:2
7 - Датчик RE48419 Примечание:Датчик температуры
8 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
9 - Винт 19M7812 Примечание:M10 X 100
10 - Винт 19M7785 Количество:3 Примечание:M10 X 25

4003 Масломерный щуп двигателя - ST793171

4003 Масломерный щуп двигателя

1 - Щуп RE500218
2 - Трубка щупа R503983
3 - Заглушка T35390

4397 Вспомогательное пусковое устройство - ST30566

4397 Вспомогательное пусковое устройство

1 - Датчик температуры RE522823 Примечание:Датчики температуры воздуха
2 - Трубная заглушка 15H666 Примечание:3/8 дюйма
3 - Винт 19M7801 Количество:4 Примечание:M8 X 60
4 - Система забора воздуха R520247 Примечание:MARKED R520133 OR R520408 OR RE523481 OR RE525480 OR R520247; SUB FOR RE523861
5 - Прокладка R519414

4601 Cylinder Block - ST130089 ( Блок Цилиндров )

4601 Cylinder Block

1 - Сливной клапан AT13740 Посмотреть аналогичные детали
2 - Комплект поршня-гильзы DZ10211 Количество:6 Примечание:PISTON MARKED RE529264
3 - Комплект уплотн. колец RE541037 Количество:6
4 - Прокладка R527468 Количество:6 Примечание:TK = 0.102 mm
5 - Заглушка R43409
6 - Жиклер RE522991 Количество:6 Примечание:Охлаждение поршня
7 - Рол. след. элем. кулачка DZ116648 2 Примечание:SUB FOR APPL RE555307 OR RE540586 OR RE535576 OR RE519889
8 - Трубная заглушка RE57836 Количество:3
9 - Датчик RE519144 Количество:2 Примечание:Датчик скорости распределительного вала
10 - Уплотнительное кольцо 51M7044 Примечание:17.300 X 2.200 mm
11 - Трубная заглушка RE71255 Количество:5
12 - Датчик RE167207 Примечание:Давление
13 - Передача R528098 Примечание:Z = 54, SUB FOR R518212
14 - Передача R518255 Примечание:Z = 64, Привод подающего топливного насоса
15 - Шайба R504811 Примечание:Упорный
16 - Шпонка вала 26H91 Примечание:3/16" X 1-1/4"
17 - Распредвал R522884
17 - Camshaft Remanufactured SE501775 Примечание:REMAN FOR R522884
18 - Блок цилиндра ....... Примечание:MARKED R542211; ORDER DZ113610
18 - Узел короткого блока DZ113610 Примечание:Не показано
19 - Крышка подшипника R120954 Примечание:Коренной упорный подшипник
20 - Винт с головкой R519287 4
21 - Крышка подшипника R120953 Количество:6 Примечание:Основной
22 - Втулка R527877 Количество:6 Примечание:Распределительный валПосмотреть аналогичные детали
23 - Заглушка R82007
24 - Уплотнительное кольцо R54326 Количество:6
25 - Втулка R518034
26 - Кольцо поршня DZ10083 Количество:6

4701 Коленчатый вал и подшипники - ST130090

4701 Коленчатый вал и подшипники

1 - Коленвал RE532615 Примечание:Не показано SUB FOR RE530668; ORDER DZ105801; ALSO ORDER RE543639 SEAL KIT
1 - Коленвал DZ105801 Примечание:MARKED DZ105799; SUB FOR RE534315 OR RE540429; ALSO ORDER RE542195 SEAL KIT
2 - Кнопка R120752
3 - Передача R104587
4 - Установочный штифт R41934
5 - Установочный штифт 34M7089 Примечание:4 X 12 mm
6 - Заглушка AT107510 Количество:6
7 - Подшипник RE529319 Количество:6 Примечание:KIT; MARKED R519427 AND R519428Посмотреть аналогичные детали
8 - Упорный подшипник RE529320 Примечание:KIT; MARKED R519429 AND R519430Посмотреть аналогичные детали
9 - Стопор R32617 Примечание:Не показано USE WITH RE532615

4801 Шатуны и поршни - ST130092

4801 Шатуны и поршни

1 - Винт с головкой R542878 Количество:2 Примечание:SUB FOR R501035
2 - Штифт поршня DZ101959 Количество:6 Примечание:OD = 47 mm; LGTH = 79 mm, SUB FOR R517073
3 - Кольцо поршня DZ10083 Примечание:PKG (3), SUB FOR RE539642
4 - Пружинное кольцо R519640 2
5 - Соединительная тяга DZ100117 Количество:6 Примечание:MARKED DZ100421; SUB FOR RE535554 OR RE517436
5 - Соединит. тяга восст. SE501759 Количество:6 Примечание:REMAN FOR RE535554
6 - Втулка R74008 Посмотреть аналогичные детали
7 - Подшипник RE529318 Количество:6
8 - Комплект поршня-гильзы DZ10211 Количество:6 Примечание:SUB FOR RE545266 OR RE571507

4901 Клапанный исполнительный механизм - ST130093

4901 Клапанный исполнительный механизм

1 - Коромысло RE552368 Примечание:SUB FOR RE519990 OR RE535979
2 - Винт с головкой R521261 Количество:6
3 - База R526935 Количество:6 Примечание:SUB FOR R518087OR RE519803
4 - Коромысло RE552371 Количество:6 Примечание:(Впуск) SUB FOR RE535935
5 - Гайка R528240
6 - Пружина R517522 Количество:5
7 - Пружинное кольцо 40M7259 Количество:2
8 - Шайба R521316 Количество:4
9 - Шайба R35022 Количество:2
10 - Ось клапанного коромысла RE535977 Примечание:SUB FOR RE519810
11 - Заглушка 30M7024 Количество:2
12 - Коромысло RE552370 Количество:6 Примечание:(Выхлопная труба) SUB FOR RE535934 OR RE519802
13 - Направляющая R526781 2 Примечание:SUB FOR R519336
14 - Толкатель R536992 2 Примечание:SUB FOR R85027

5001 Масляный насос двигателя - ST130094

5001 Масляный насос двигателя

1 - Масляный насос RE543187 Примечание:SUB FOR RE533975 OR RE519513; MARKED R518347
1 - Масляный насос восст. SE501270 Примечание:Шестерня не входит в комплект REMAN FOR RE533975
2 - Быстрозамыкающийся штифт R62943
3 - Передача R529397 Примечание:SUB FOR R526290 OR R502773
4 - Винт с головкой 19M9399 Количество:2 Примечание:M10 X 60
5 - Уплотнительное кольцо R71732
6 - Шайба T21242
7 - Гайка 14H826 Примечание:1/2"
8 - Винт 19M7786 Примечание:M10 X 30, SUB FOR APPL 19M9399 AND (2) 24M7239
9 - Втулка R500642 Количество:2
10 - Винт 19M9766 Количество:4 Примечание:M10 X 45

5003 Масляный насос двигателя - ST536113

5003 Масляный насос двигателя

1 - Масляный насос RE543187 Примечание:MARKED R518347 OR R518350; SUB FOR RE533975
2 - Быстрозамыкающийся штифт R62943
3 - Гайка 14H826 Примечание:1/2"
4 - Шайба T21242
5 - Передача R529397 Примечание:Z = 48
6 - Уплотнительное кольцо R71732
7 - Винт с головкой 19M9399 Количество:2 Примечание:M10 X 60
8 - Винт 19M7786 Примечание:M10 X 30
9 - Втулка R500642 Количество:2
10 - Винт 19M9766 Количество:4 Примечание:M10 X 45

5101 Cylinder Head with Valves - ST130096 ( Головка блока с клапанами - )

5101 Cylinder Head with Valves

1 - Головка блока цилиндров RE523680 Примечание:MARKED R525583
1 - Голов. блока цил. восст. SE501747 Примечание:REMAN FOR RE523680
2 - Вставка седла клапана R522049 Количество:24
3 - Гильза RE543935 Количество:6
4 - Направляющая R527286 Количество:24 Примечание:Вкладыш клапана
5 - Заглушка 30M7029 Количество:3
6 - Заглушка T13519
7 - Впускной клапан R520223 2
8 - Выхлопной клапан R520224 2
9 - Сальник RE529187 Количество:24 Примечание:Стержень клапана
10 - Пружина R504235 Количество:24
11 - Стопор R518233 Количество:24 Примечание:Пружина клапана
12 - Стопор R520798 Количество:48 Примечание:Блокировка
13 - Втулка R42340 Количество:2
14 - Прокл. гол. цил. двигат. DZ111356
15 - Винт с головкой ....... Количество:26 Примечание:ORDER DZ100946
15 - Винт с головкой DZ100946 Количество:26 Примечание:SUB FOR R536487 OR R121322
16 - Заглушка 30M7031 Количество:23
17 - Прокл. гол. цил. двигат. R504829 Примечание:Не показано ORDER DZ111356
18 - Прокл. гол. цил. двигат. R525541 Примечание:Не показано ORDER DZ111356

5201 Вспомогательный привод - ST133539

5201 Вспомогательный привод

1 - Уплотнительное кольцо AT159816
2 - Корпус R520292
3 - Винт 21M7510 Количество:3 Примечание:M10 X 25
4 - Шпилька 42M7069 Количество:2
5 - Опора R520285
6 - Прямозубая шестерня RE65939 Примечание:Z = 43
7 - Опора R116401
8 - Сальник R116022 Количество:2
9 - Винт 19M8999 Примечание:M8 X 25
10 - Ось R116408
11 - Уплотнительное кольцо T106370
12 - Уплотнительное кольцо R68718
13 - Уплотнительное кольцо R394R
14 - Болт R133900
15 - Винт 19M7789 Примечание:M12 X 30
16 - Винт R536148
17 - Прокладка R524822

5299 Фитинги блока цилиндров - ST130097

5299 Фитинги блока цилиндров

1 - Трубная заглушка RE71255
2 - Винт с головкой R128670
3 - Уплотнительное кольцо R522412

5701 Впуск водяного насоса - ST37891

5701 Впуск водяного насоса

1 - Разъем водяного насоса RE523340
2 - Фитинг R39503
3 - Трубная заглушка 15H690 Примечание:3/4"
4 - Крышка R518239
5 - Сливной клапан AT13740 Посмотреть аналогичные детали
6 - Трубная заглушка RE57836 Количество:2 Примечание:Резьба с предварительно нанесенным герметиком
7 - Болт R532200 Количество:3
8 - Винт R504604
9 - Винт 19M7835 Количество:2 Примечание:M10 X 35, SUB FOR APPL 19M7786
10 - Прокладка R119383
11 - Установочный штифт R11086 Количество:2

5921 Маслоохладитель двигателя и масляный фильтр - ST133191

5921 Маслоохладитель двигателя и масляный фильтр

1 - Фильтр RE530656 Примечание:Моторное масло SUB FOR RE505743
2 - Колпачок RE515398
3 - Уплотнительное кольцо R522685 Количество:2
4 - Фильтрующий элемент RE509672 Примечание:10 MicronsПосмотреть аналогичные детали
5 - Сливной клапан RE529779 Примечание:SUB FOR RE519118
6 - Редукционный клапан R504628
7 - Пружина сжатия R517482 Примечание:Регулятор давления
8 - Заглушка фитинга RE519728
9 - Винт 19M7835 Количество:4 Примечание:M10 X 35
10 - Комплект переходников RE520538 Примечание:Узел масляного фильтра
11 - Комплект уплотнений RE516171 Примечание:Комплект из 2 шт.
12 - Уплотнительное кольцо T77613
13 - Фитинг переходника 38H1160
14 - Уплотнительное кольцо R26448 Примечание:Упаковка
15 - Винт с головкой R521449 Количество:3
16 - Уплотнительное кольцо R71732 Количество:3
17 - Масляная трубка R518376 Примечание:От переходника к блоку цилиндров
18 - Масляная трубка R116718 Примечание:Не показано ORDER R524512
18 - Масляная трубка R524512
19 - Винт с головкой 19M3205 Количество:2 Примечание:M12 X 30
20 - Шайба 24M7240 Количество:2 Примечание:13 X 25 X 3 mm
21 - Фитинг переходника RE524007 Примечание:MARKED R520491
22 - Сальник R504669 Количество:4
23 - Фитинг переходника R518353
24 - Винт 19M7785 Количество:2 Примечание:M10 X 25
25 - Уплотнительное кольцо R216725 Количество:4
26 - Масляная трубка RE515781 Количество:2
27 - Крышка R504289 Примечание:МАСЛООХЛАДИТЕЛЬ
28 - Прокладка R520645
29 - Маслоохладитель AR55394
30 - Прокладка DZ108711 Примечание:ORDER DZ114591; SUB FOR R526807
30 - Прокладка DZ114591
31 - Стопор R504670 Примечание:Пружина
32 - Пружина R98064 Примечание:Байпас
33 - Клапан R500055 Примечание:Байпас
34 - Винт 19M7897 Количество:7 Примечание:M8 X 35
35 - Винт 19M7802 Примечание:M8 X 65
36 - Кронштейн R521302 Примечание:Жгут проводов
37 - Скоба T13814 Количество:3 Примечание:С покрытием SUB FOR APPL T78974
38 - Винт 19M7865 Примечание:M8 X 16
39 - Маслопровод RE523677
40 - Кронштейн RE529920 Примечание:Жгут проводов
41 - Винт с головкой RE524730 Количество:6
42 - Кронштейн RE525963 Примечание:Жгут проводов
43 - Кронштейн RE525962 Примечание:Жгут проводов ORDER RE529920

6297 Крепление генератора пер. тока - ST133566

6297 Крепление генератора пер. тока

1 - Винт 19M8292 Примечание:M10 X 50
2 - Винт 19M7810 Примечание:M10 X 80
3 - Натяжное устр. для ремня RE554300 Примечание:SUB FOR RE68715
4 - Винт 19M7913 Количество:5 Примечание:M8 X 90
5 - Прокладка R502011
6 - Крышка R520135
7 - Винт 19M7867 Примечание:M8 X 25

6514 Турбонагнетатель - ST133574

6514 Турбонагнетатель

1 - Турбонагнетатель RE535695 Примечание:Includes RE535991
1 - Турбонагнетатель восст. SE502341 Примечание:Reman For RE535695
1 - Турбонагнетатель RE534526 Примечание:(Не показано) Includes RE523822 ; ORDERRE535695
2 - Скоба R524453 Количество:2
3 - Датчик RE523319
4 - Фитинг RE524231
5 - Рычажный механизм RE535991 Примечание:(Шаровой шарнир) Use With RE535695 and RE538115; Marked 177664
5 - Рычажный механизм RE523822 Примечание:(Болтовой шарнир) Use With RE534526 ; Marked 175507 and 175508
6 - Винт с шайбой RE528219 Количество:2
7 - Пускатель RE523318 Примечание:24 V; ALSO ORDERRE528219
7 - Активатор восст. RM100084 Примечание:REMAN FOR RE523318
8 - Скоба R521407
9 - Гайка E63524 Количество:4
10 - Корпус RE538115 Примечание:Use With RE535991
11 - Прокладка R92097
12 - Винт с головкой R520121 Количество:4
13 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
14 - Фитинг переходника 38H5002
15 - Уплотнительное кольцо T77613
16 - Линия RE523721
17 - Трубная заглушка 15H690 Примечание:3/4"
18 - Уплотнительное кольцо T77613
19 - Фитинг переходника 38H5008
20 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
21 - Винт с головкой RE524730
22 - Скоба T78974
23 - Прокладка R521158
24 - Винт N275830 Количество:2
25 - Маслопровод RE523653
26 - Шланговый зажим R524513 Количество:2
27 - Шланг R520318
28 - Фитинг RE524539
29 - Трубная заглушка 15H686 Примечание:1"
30 - Линия RE526712

7701 Крышка распределительной шестерни - ST130103

7701 Крышка распределительной шестерни

1 - Комплект уплотнений RE543639 Примечание:Коленчатый вал INCLUDES R525888; SUB FOR AR49025 OR RE534261; USE WITH RE532615
1 - Сальник RE542195 Примечание:Коленчатый вал ALSO ORDER R525888; SUB FOR RE529775; USE WITH RE534315
2 - Установочный штифт F1743R Количество:2
3 - Прокладка DZ116420 Примечание:SUB FOR APPL R119384
4 - Шайба R504811 Примечание:Упорный
5 - Фильтр R98527
6 - Крышка DZ112716 Примечание:MARKED DZ112714; SUB FOR DZ112716 OR R532285
7 - Фитинг RE517370
8 - Уплотнительное кольцо 51M7044 Примечание:17.300 X 2.200 mm
9 - Винт 19M7786 Примечание:M10 X 30
10 - Винт R536148 Количество:3 Примечание:SUB FOR APPL 21M7473
11 - Винт 19M8291 Количество:3 Примечание:M8 X 35
12 - Шайба R525888 Примечание:Не показано

7898 Air Compressor Mounting Plate - ST133603 ( Компрессор Воздуха Монтажная Пластина - )

7898 Air Compressor Mounting Plate

1 - Пластина R520747
2 - Уплотнительное кольцо E66413
3 - Винт 19M7785 Количество:3 Примечание:M10 X 25
4 - Трубная заглушка 15H690 Количество:2 Примечание:3/4", SUB FOR RE501736
5 - Коленчатый патрубок T12938
6 - Трубная заглушка RE71255
7 - Прокладка R531534 Примечание:SUB FOR R125670
8 - Крышка DZ108890 Примечание:SUB FOR R85144
9 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
10 - Крышка R520940 Примечание:ORDER DZ108890
11 - Прокладка R125670 Примечание:ORDER R531534
12 - Крышка R85144 Примечание:ORDER DZ108890

7899 Заглушка крепежа воздушного компрессора - ST133196

7899 Заглушка крепежа воздушного компрессора

1 - Трубная заглушка 15H690 Количество:2 Примечание:3/4"

8424 Жгут проводки двигателя - ST197153

8424 Жгут проводки двигателя

1 - Жгут проводов DZ101032 Примечание:SUB FOR RE529948; AndRE547750
2 - Корпус электр. разъема 57M8612 Примечание:PKG (5), (Also Order (2) 57M8618, 57M8633 and (2) 57M8566)
3 - Корпус электр. разъема 57M8552 Примечание:PKG (4), (Also Order (5) 57M8598 and 57M8555)
4 - Корпус электр. разъема 57M7257 Примечание:(Also Order 57M7290 and (3) 57M7259) (Use With 57M7255)
5 - Корпус электр. разъема 57M7255 Примечание:(Also Order (3) R104846 and () 57M7290 and (3) 57M7493)
6 - Корпус электр. разъема 57M8601 Количество:2 Примечание:PKG (8), (Also Order (2) 57M8618, 57M8633 and (2) 57M8566)
7 - Корпус электр. разъема 57M8601 Количество:2 Примечание:PKG (8), (Also Order (2) 57M8560, 57M8633 and (2) 57M8566)
8 - Узел электрич. разъема R524363 Примечание:(Also Order (6) 57M8991, (2) 57M8992, (6) 57M8515 and (2) 57M7833)
9 - Вспом. электр. разъем R520452
10 - Корпус электр. разъема 57M8407 Примечание:PKG (4), (Also Order 57M8558 and (2) 57M8135, 57M8417, 57M8568 and (2) 57M7833)
11 - Узел электрич. разъема R78052 Примечание:PKG (20), (Also Order R78061 and R78059)
12 - Узел электрич. разъема RE12362 Примечание:PKG (18), (Also Order R78064)
13 - Узел электрич. разъема 57M8400 Примечание:PKG (3), (Also Order (2) 57M8559 and (2) 57M8568)
14 - Корпус электр. разъема 57M8403 Примечание:PKG (5), (Also Order (2) 57M8404 and (2) 57M8406)
15 - Корпус электр. разъема 57M8601 Примечание:PKG (8), (Also Order (2) 57M8602, 57M8633 and (2) 57M8603)
16 - Корпус электр. разъема 57M8518 Примечание:PKG (2), (Also Order (15) 57M8530, (8) 57M8531, 57M8528, (9) 57M8605)
17 - Корпус электр. разъема 57M8523 Примечание:PKG (2), (Also Order (18) 57M8530, (6) 57M8531, 57M8528, (5) 57M8605 and (2) 57M8604)
18 - Корпус электр. разъема 57M7305 Примечание:(Also Order (2) 57M7285, 57M7277, 57M7307, (2) R78059 and R78063)
19 - Корпус электр. разъема 57M7280 Примечание:PKG (4), (Also Order 57M7280, 57M7274 and (3) R78064)
20 - Корпус электр. разъема 57M8625 Примечание:PKG (4), (Also Order (3) 57M8560, 57M8624 and (3) 57M8566)
21 - Корпус электр. разъема 57M7256 Примечание:(Also Order (2) 57M7495, 57M8289 and (2) 57M7493)
22 - Корпус электр. разъема 57M8634 Примечание:PKG (2), (Also Order (3) 57M8165, (3) 57M7546 and 57M8013)
23 - Корпус электр. разъема 57M8625 Количество:2 Примечание:PKG (4), (Also Order (3) 57M8618, 57M8624 and (3) 57M8566)
24 - Корпус электр. разъема 57M8747 Примечание:(Also Order (4) 57M8164, (2) N282068, N282069, (2) 57M7680 and R78069)
25 - Жгут проводов RE528139
26 - Корпус электр. разъема 57M8601 Примечание:(Also Order (2) 57M8560, 57M8633 and (2) 57M8566)
27 - Корпус электр. разъема 57M8542 Примечание:(Also Order (2) 57M8564, (2) 57M8567 and 57M7743)
28 - Корпус электр. разъема 57M8635 Примечание:(Also Order (2) N282070, 57M7546, 57M8016 and R78069)
29 - Корпус электр. разъема 57M8746 Примечание:(Also Order (4) 57M8165, (2) N282070, 57M7546, (2) 57M8011 and R78069)
30 - Кронштейн R522797
31 - Винт с головкой RE524730 6
32 - Кронштейн R522798 Количество:4
33 - Кронштейн R521288
34 - Кронштейн R522799
35 - Винт 19M7800 Количество:2 Примечание:M8 X 50
36 - Хомут R521272
37 - Изолятор RE527581 Количество:2
38 - Винт 19M7866 Количество:3 Примечание:M8 X 20
39 - Кронштейн R521339
40 - Теплозащитный экран R522484
41 - Кронштейн R522014

8903 Система рециркуляции выхлопных газов - ST150935

8903 Система рециркуляции выхлопных газов

1 - Колл. охлаждающ. жидкости RE526285 Примечание:MARKED R521082
2 - Трубная заглушка RE63751 Количество:2
3 - Уплотнительное кольцо T77613
4 - Фитинг переходника 38H5002 Примечание:ALSO ORDER T77613 AND 51M7041
5 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
6 - Линия RE526287 Примечание:Питающий трубопровод охлаждающей жидкости системы рециркуляции отработавших газов (EGR)
7 - Уплотнительное кольцо R504810 Количество:3
8 - Винт 19M7774 Количество:2 Примечание:M6 X 12
9 - Радиатор отопителя DZ101011 Примечание:SUB FOR RE522210
10 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
11 - Фитинг RE60071 Примечание:M10 X 1
12 - Прокладка R518619 Количество:3
13 - Труба RE528269 Примечание:Wrapped EGR Tube
14 - Клап. рецирк. выхл. газ. DZ109985 Примечание:SUB FOR RE555033, RE537144, RE535294, RE532580 OR RE528297
15 - Винт 19M8627 Количество:2 Примечание:M6 X 20
16 - Шланговый зажим R524513 Количество:2 Примечание:SUB FOR R191781 OR RE527586
17 - Шланг радиатора R519344 Примечание:ORDER R528286
17 - Шланг радиатора R528286
18 - Заглушка фитинга RE528232 Примечание:M12 X 1.5
19 - Винт с головкой R519439 Количество:6
20 - Датчик температуры RE522824
21 - Труба RE546588 Примечание:Возвратный трубопровод охлаждающей жидкости системы рециркуляции отработавших газов (EGR) SUB FOR RE522368
22 - Винт с головкой RE524730
23 - Винт R519426 Количество:2
24 - Шайба 12M1646 Количество:2 Примечание:13 X 24 X 1.200 mm
25 - Прокладка R519398
26 - Уплотнительное кольцо R519989 Количество:2

9801 Lift Straps - ST5538 ( Лифт Ремни - )

9801 Lift Straps

1 - Винт 19M8832 Количество:2 Примечание:M14 X 30
2 - Хомут R520718
3 - Хомут R520755 Примечание:SUB FOR APPL R504016

9901 Комплект уплотнений топливного фильтра грубой очистки - ST130108

9901 Комплект уплотнений топливного фильтра грубой очистки

1 - Комплект уплотнений RE523784
2 - Уплотнительное кольцо R522921

9901 Комплект для обслуживания элемента топливного фильтра - ST130113

9901 Комплект для обслуживания элемента топливного фильтра

1 - Фильтрующий элемент RE525523 Примечание:(Включает элемент топливных фильтров грубой и тонкой очистки) INCLUDES R522921, RE523787 AND R501388Посмотреть аналогичные детали
2 - Уплотнительное кольцо R522921
3 - Сливной клапан RE523787
4 - Упаковка R501388

9901 Водяной насос, запасной - ST130109

9901 Водяной насос, запасной

1 - Комплект насосов RE530194 Посмотреть аналогичные детали
2 - Уплотнительное кольцо R504791
3 - Пружинное кольцо R520701

9901 Комплект шатунных подшипников - ST130111

9901 Комплект шатунных подшипников

1 - Подшипник RE529318 Примечание:INCLUDES R519453 AND R519454

9901 Комплект коренных подшипников - ST130110

9901 Комплект коренных подшипников

1 - Подшипниковый комплект RE529319 Примечание:KIT; R519427 AND R519428Посмотреть аналогичные детали

9901 Комплект упорных подшипников коленчатого вала - ST130112

9901 Комплект упорных подшипников коленчатого вала

1 - Упорный подшипник RE529320 Примечание:Основной KIT; R519429 AND R519430Посмотреть аналогичные детали

9901 Клапан управления всасыванием - ST133203

9901 Клапан управления всасыванием

1 - Контрольный клапан RE532171

9901 Узел укороченного блока цилиндров двигателя - ST130132

9901 Узел укороченного блока цилиндров двигателя

1 - Узел короткого блока DZ10597 Примечание:INCLUDES RE528399; SUB FOR RE531095
2 - Узел полн. блока восст. SE501746 Примечание:Includes Cylinder Head with Valves and Rocker Arm Assembly; Includes Oil Pump Assembly, Complete Gasket Kit with Front and Rear Seals

9901 Полный блок в сборе - ST418263

9901 Полный блок в сборе

1 - Завершение сборки блока RE531096 Примечание:ORDER DZ10597
1 - Узел короткого блока DZ10597 Примечание:(Не включает турбонагнетатель, корпус масляного фильтра, крышку распределительной шестерни, водяной насос, крышку водяного насоса, корпус термостата, шкив / демпфер коленчатого вала, маслопроводы, трубопроводы охлаждающей жидкости, масляный щуп, стартер, выхлопной коллектор) (Рисунок отличается) SUB FOR RE531096
1 - Узел полн. блока восст. SE501746 Примечание:(Рисунок отличается) Включает головку блока цилиндров с клапанами и узлом коромысел, включает узел масляного насоса, полный комплект прокладок с передними и задними уплотнениями REMAN FOR RE531096

9901 Комплект прокладок двигателя - ST762643

9901 Комплект прокладок двигателя

1 - Комплект прокладок RE528400 Примечание:Восстановленный
2 - Прокладка RE524105 Примечание:Проставка маслоохладителя
3 - Прокладка R132396 Примечание:Крышка маслоохладителя
4 - Сальник R504669 Количество:2 Примечание:Адаптер
5 - Уплотнительное кольцо R71732 Количество:4
6 - Прокладка DZ109633 Примечание:Впускной коллектор SUB FOR R518260
6 - Прокладка R532724 Примечание:Не показаноВпускной коллектор
7 - Прокладка R502011 Примечание:Крышка доступа к впрыскивающему насосу
8 - Прокладка R527884 Примечание:Крышка клапанного коромысла SUB FOR R518263
9 - Прокл. гол. цил. двигат. DZ111356 Примечание:SUB FOR R525541 OR R504829
10 - Сальник RE529187 Количество:24 Примечание:Узел уплотнения стержня клапана
11 - Прокладка R519414 Примечание:Впуск
12 - Комплект уплотнений RE516171 Примечание:Комплект из 2 шт.
13 - Прокладка R119384 Примечание:Крышка распределительных шестерен
14 - Прокладка R535094 Примечание:Турбокомпрессор SUB FOR APPL R92097
15 - Винт с головкой R520121 Количество:4
16 - Прокладка R522768 Примечание:Корпус масляного уплотнения коленчатого вала
17 - Прокладка R119383 Примечание:Крышка насоса охлаждающей жидкости
18 - Прокладка R521158 Примечание:Возвр. маслопровод турбонагнетателя
19 - Прокладка R518619 Количество:3 Примечание:Трубка системы рециркуляции отработавших газов (EGR)
20 - Прокладка R527592 Примечание:Корпус термостата SUB FOR R515407; ORDER DZ115055
20 - Прокладка DZ115055
21 - Прокладка R520091
22 - Уплотнительное кольцо R47153 Количество:4
23 - Труба RE508648 Примечание:Водяной байпас
24 - Уплотнительное кольцо U17409
25 - Прокладка R100569 Примечание:Датчик масляного насоса
26 - Прокладка R532464 Примечание:Масляный поддон SUB FOR RE520777
26 - Прокладка R520844 Примечание:Не показаноМасляный поддон
27 - Прокладка R53108
28 - Прокладка R530687 Примечание:SUB FOR R520547
29 - Прокладка R534605 Количество:6 Примечание:Выпускной коллектор
30 - Винт R521323 1
31 - Винт с головкой R520410
32 - Распорная втулка R520632 1 Примечание:Выпускной коллектор
33 - Уплотнительное кольцо R504810 Количество:7
34 - Уплотнительное кольцо R63548 Количество:6
35 - Уплотнительное кольцо R521040
36 - Уплотнительное кольцо U13639
37 - Заглушка R541574
38 - Уплотнительное кольцо R505452 Количество:6
39 - Шайба R131051 Количество:6
40 - Шланг радиатора R528286 Примечание:LGTH = 100 mm, SUB FOR R519344
41 - Прокладка R519361 Примечание:Не показаноВыпускной коллектор ORDER R534605

9901 Комплект прокладок для снятия головки блока цилиндров - ST763400

9901 Комплект прокладок для снятия головки блока цилиндров

1 - Комплект прокладок RE528402 Примечание:Снятие головки блока цилиндров
2 - Прокладка R532724 Примечание:Не показаноВпускной коллектор
2 - Прокладка DZ109633 Примечание:Впускной коллектор SUB FOR R518260
3 - Прокладка R519414 Примечание:Впускной коллектор
4 - Прокладка R527884 Примечание:Крышка клапанного коромысла SUB FOR R518263
5 - Прокл. гол. цил. двигат. DZ111356 Примечание:SUB FOR R525541 OR R504829
6 - Прокладка R519361 Количество:6 Примечание:Не показаноВыпускной коллектор ORDER R534605
6 - Прокладка R534605 Примечание:Выпускной коллектор
7 - Сальник RE529187 Количество:24 Примечание:SUB FOR RE526764
8 - Винт с головкой R520410
9 - Винт R521323 1
10 - Распорная втулка R520632 1 Примечание:Выпускной коллектор
11 - Винт с головкой R520121 Количество:4
12 - Прокладка R535094 Примечание:Турбокомпрессор SUB FOR APPL R92097
13 - Прокладка R521158 Примечание:Возвр. маслопровод турбонагнетателя
14 - Уплотнительное кольцо R505452 Количество:6
15 - Шайба R131051 Количество:6
16 - Уплотнительное кольцо R63548 Количество:6
17 - Прокладка R527592 Примечание:Корпус термостата SUB FOR R515407; ORDER DZ115055
17 - Прокладка DZ115055
18 - Комплект уплотнений RE516171 Примечание:Комплект из 2 шт.
19 - Труба RE508648 Примечание:Водяной байпас
20 - Прокладка R119383 Примечание:Крышка насоса охлаждающей жидкости
21 - Шланг радиатора R528286 Примечание:LGTH = 100 mm, Охлаждающая жидкость SUB FOR R519344
22 - Заглушка R541574
23 - Уплотнительное кольцо R521040
24 - Прокладка R518619 Количество:3 Примечание:Трубка системы рециркуляции отработавших газов
25 - Уплотнительное кольцо R504810 Количество:7
26 - Гильза R522574 Примечание:Не показаноВкладыш выхлопной трубы SUB FOR R517267

9901 Комплект для капитального ремонта двигателя 12 - ST804049

9901 Комплект для капитального ремонта двигателя 12

1 - Компл. для рем. двигат. DZ10599 Примечание:Комплект, стр. 1 из 2 SUB FOR RE531100
2 - Пружинное кольцо R519640 2
3 - Подшипник RE529319 Количество:6 Посмотреть аналогичные детали
4 - Винт с головкой R519287 4
5 - Упорный подшипник RE529320 Посмотреть аналогичные детали
6 - Прокладка RE524105
6 - Прокладка R132396
7 - Прокладка R100569
8 - Сальник R504669 Количество:2
9 - Комплект уплотнений RE516171 Количество:2
10 - Прокладка R520091
11 - Прокладка R522768
12 - Уплотнительное кольцо R71732 Количество:4
13 - Прокладка R530687
14 - Прокладка R53108
15 - Уплотнительное кольцо U13639
16 - Комплект поршня-гильзы DZ10211 Количество:6
17 - Комплект прокладок RE528410
18 - Шланг радиатора R528286
19 - Прокладка R518619 Количество:3
20 - Уплотнительное кольцо R504810 Количество:3
21 - Подшипник RE529318 Количество:6
22 - Сальник RE520036 Посмотреть аналогичные детали

9901 Engine Overhaul Kit 22 - ST918997 ( Капитальный Ремонт Двигателя Комплект )

9901 Engine Overhaul Kit 22

1 - Компл. для рем. двигат. DZ10599 Примечание:Комплект, стр. 2 из 2 SUB FOR RE531100
2 - Прокл. гол. цил. двигат. R525541
3 - Труба RE508648 Примечание:INCLUDES (2) R504810
4 - Уплотнительное кольцо R504810 Количество:2
5 - Винт R521323 1
6 - Винт с головкой R520410
7 - Распорная втулка R520632 1
8 - Прокладка R521158
9 - Прокладка R119383
10 - Прокладка R119384
11 - Прокладка R519414
12 - Прокладка DZ109633
12 - Прокладка R532724
13 - Шайба R131051 Количество:6
14 - Уплотнительное кольцо R47153 Количество:4
15 - Сальник RE529187 Количество:24
16 - Прокладка R502011
17 - Уплотнительное кольцо R505452 Количество:6
18 - Уплотнительное кольцо R63548 Количество:6
19 - Уплотнительное кольцо R521040
20 - Прокладка R535094
21 - Винт с головкой R520121 Количество:4
22 - Уплотнительное кольцо U17409
23 - Прокладка R527592 Примечание:Корпус термостата SUB FOR R515407; ORDER DZ115055
23 - Прокладка DZ115055
24 - Прокладка R527884
25 - Прокладка R532464
25 - Прокладка R520844
26 - Прокладка R534605 Количество:6
27 - Заглушка R541574

9901 Replacement Engine - ST208905 ( Замена Двигателя - )

9901 Replacement Engine

1 - Дизельный двигатель RG37945 Примечание:(Может отличаться от рисунка)
