Каталог Запчастей John Deere :7250 Self-Propelled Forage Harvester (Worldwide Edition) - PC4608 130 Вентилятор, лоток
Перейти к другим разделам
Содержимое: Каталог Запчастей John Deere :7250 Self-Propelled Forage Harvester (Worldwide Edition) - PC4608 130 Вентилятор, лоток
Устройство блокировки, канал подачи - ST52554
POWER CHUTE FEEDER CHANNEL - ST52555 ( ЖЕЛОБ ПИТАНИЯ ФИДЕР КАНАЛ - )
Attachment, Power Chute Narrow WO Lubrication - ST748159 ( Привязанности, власти желоб узкий горе смазки - )
Валпривод вентилятора, активный желоб - ST52556
DRIVE - POWER CHUTE - ST52557 ( НАКОПИТЕЛЬ - ЖЕЛОБ ПИТАНИЯ )
REAR PARTS OF FEEDING CHANNEL - ST52558 ( ЗАДНЯЯ ЧАСТИ КАНАЛА ДЛЯ ПОДАЧИ - )
Навесное оборудование, желоб для травы - ST784227
FRONT PARTS OF FEEDING CHANNEL - ST52559 ( ПЕРЕДНЕЙ ЧАСТИ КАНАЛА ДЛЯ ПОДАЧИ - )
Крышка корпуса вентилятора - ST52560
Боковые панели корпуса вентилятора - ST52561
Attachment, Blower Rotor Conversion - ST757462 ( Вложений, Преобразования Воздуходувки Ротора - )
Fan Rotor ( - 511705) - ST52562 ( Ротор Вентилятора ( - ) - )
Fan Rotor (511706 - ) - ST606813 ( Ротор Вентилятора ( - ) - )

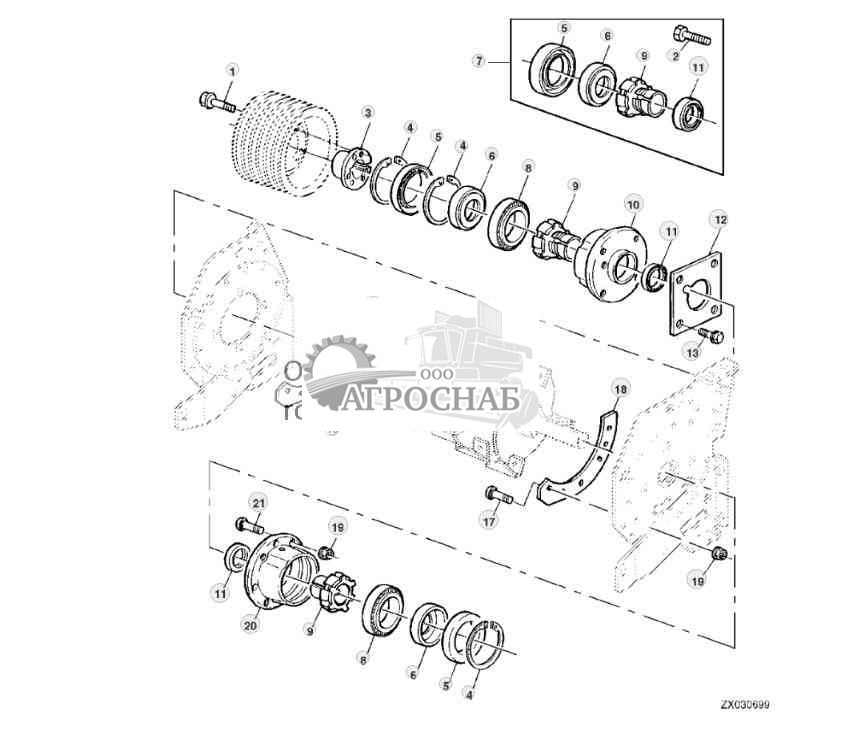

Fan Rotor Support ( - 511705) - ST52563 ( Вентиляционного Ротора ( - ) - )

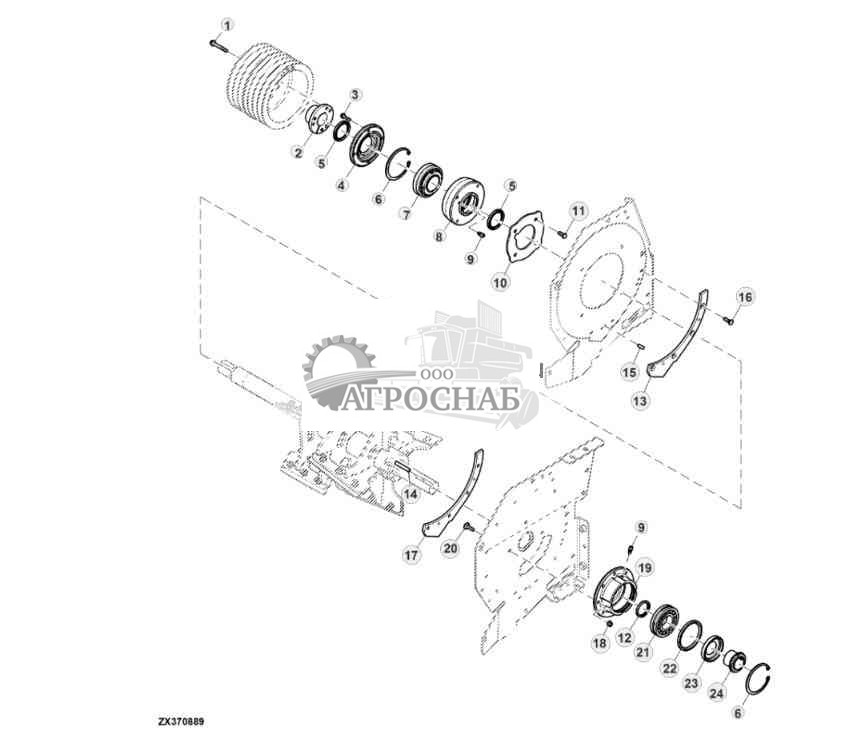

Fan Rotor Support (511706 - ) - ST606814 ( Вентиляционного Ротора ( - ) - )
Приводной шкив, ротор вентилятора - ST52564

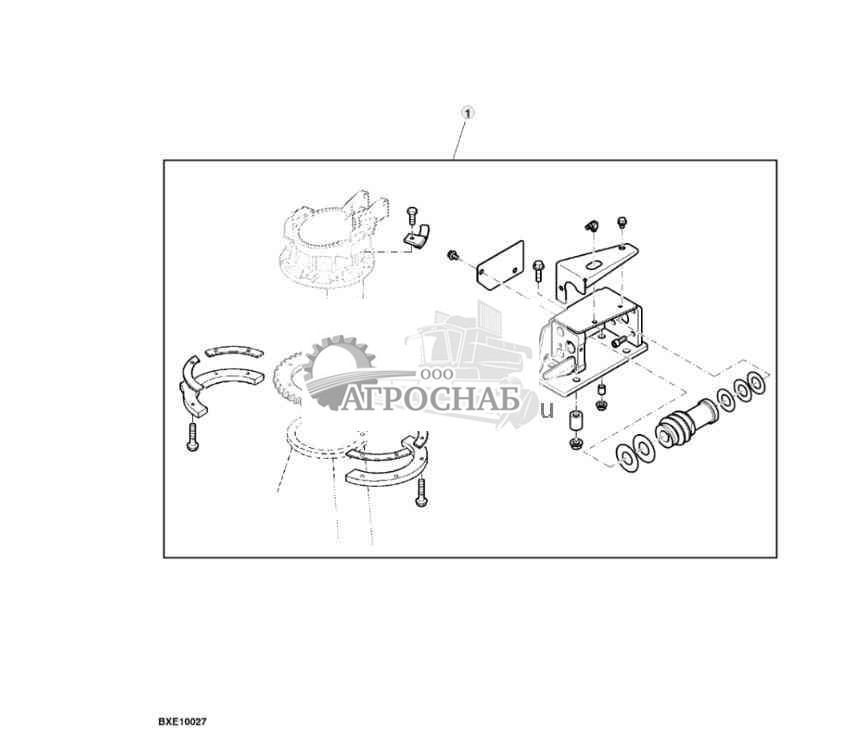

Spout Reinforcement, Attachment - ST728206 ( Носик Арматура, Крепления - )

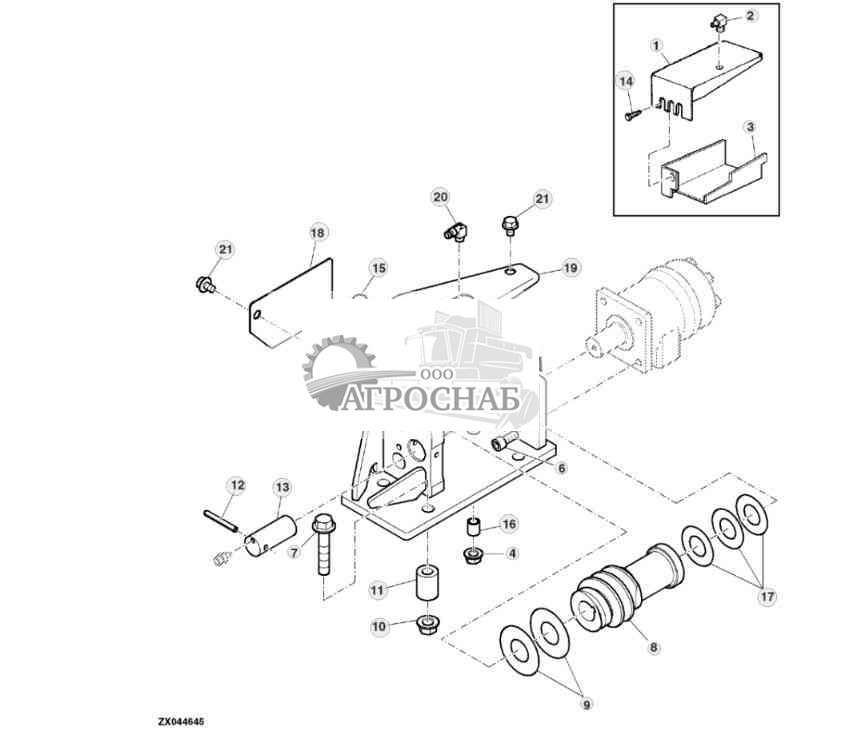

Adjusting Device (Discharge Spout) - ST52565 ( Регулировочное Устройство (Spout Разрядки) - )

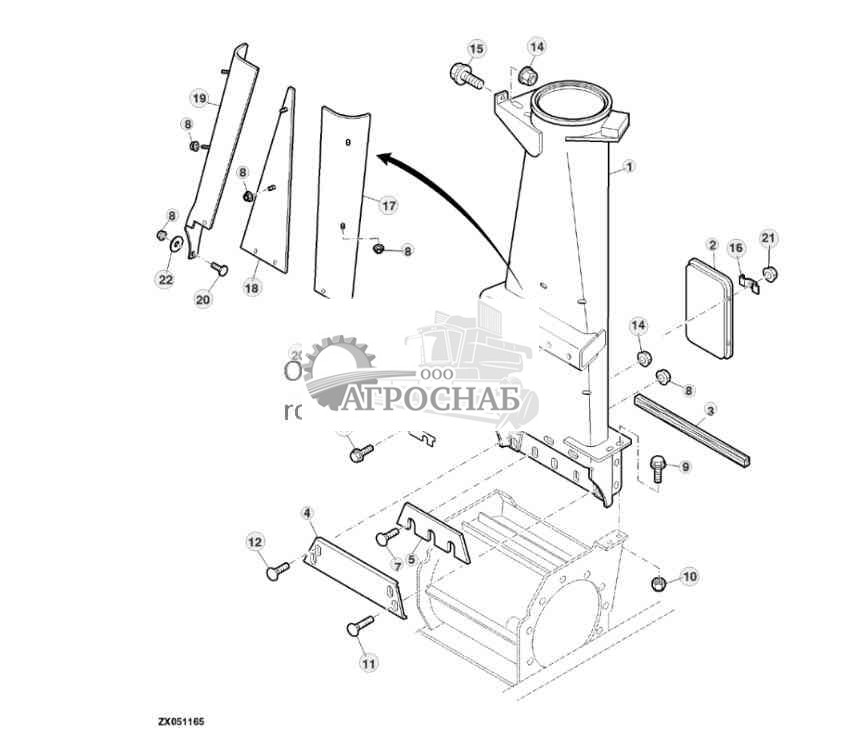

DISCHARGE CHANNEL (FAN) - ST52566 ( СБРОСНОГО КАНАЛА (ВЕНТИЛЯТОР) - )

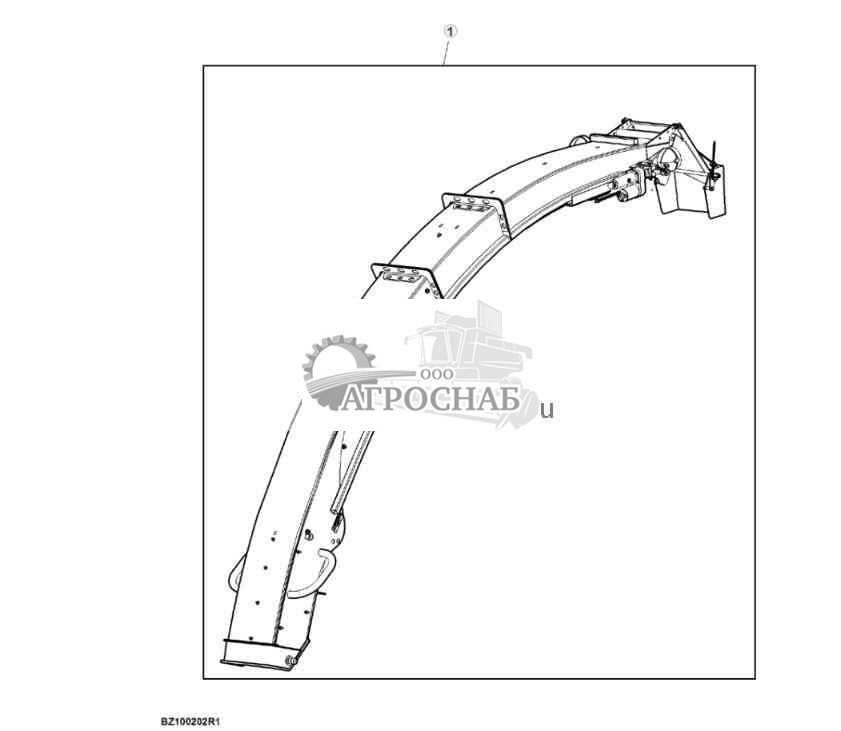

Attachment, Spout, High Arch - ST728201 ( Привязанность, Носик, Высокий Свод - )

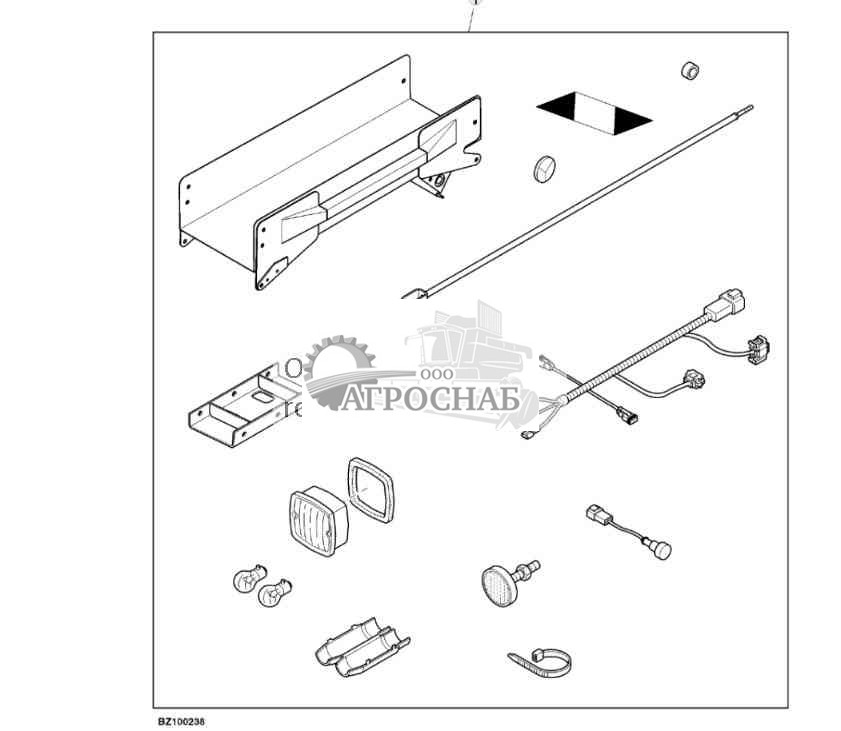

Навесное оборудование, удлинитель, высокий клиренс, 8 рядов - ST783678

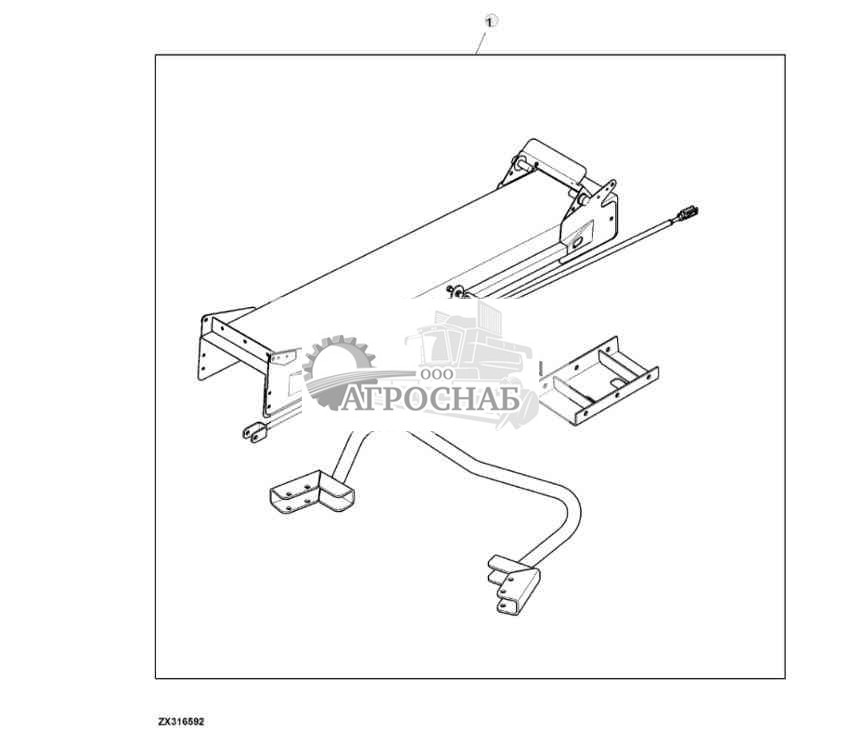

Навесное оборудование, удлинитель, высокий клиренс, 10 рядов - ST780341

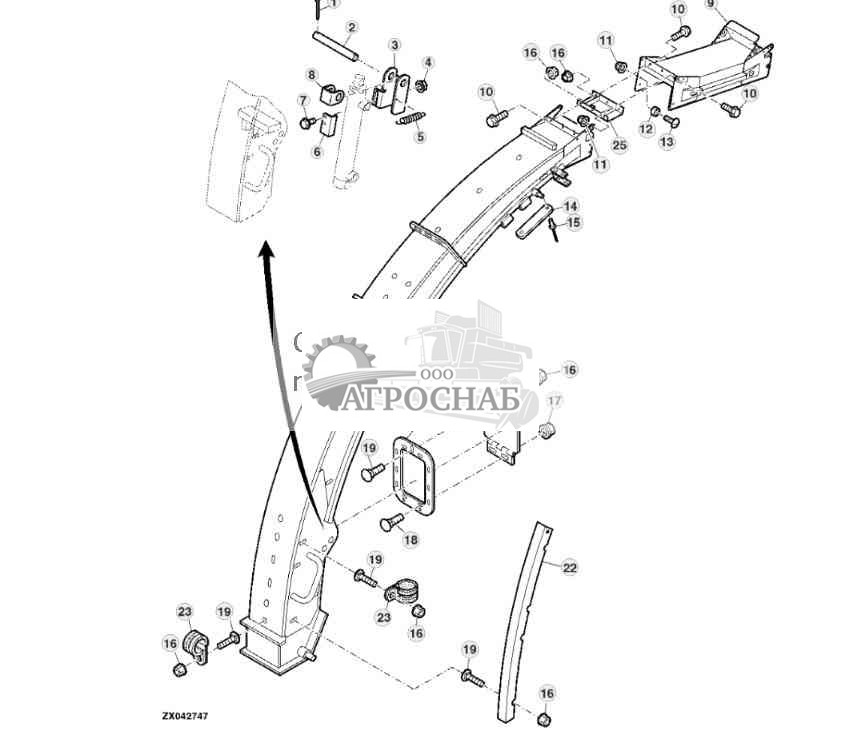

DISCHARGE SPOUT (HIGH ARC) - ST52567 ( SPOUT РАЗРЯДКИ (ВЫСОКИЕ ДУГИ) - )

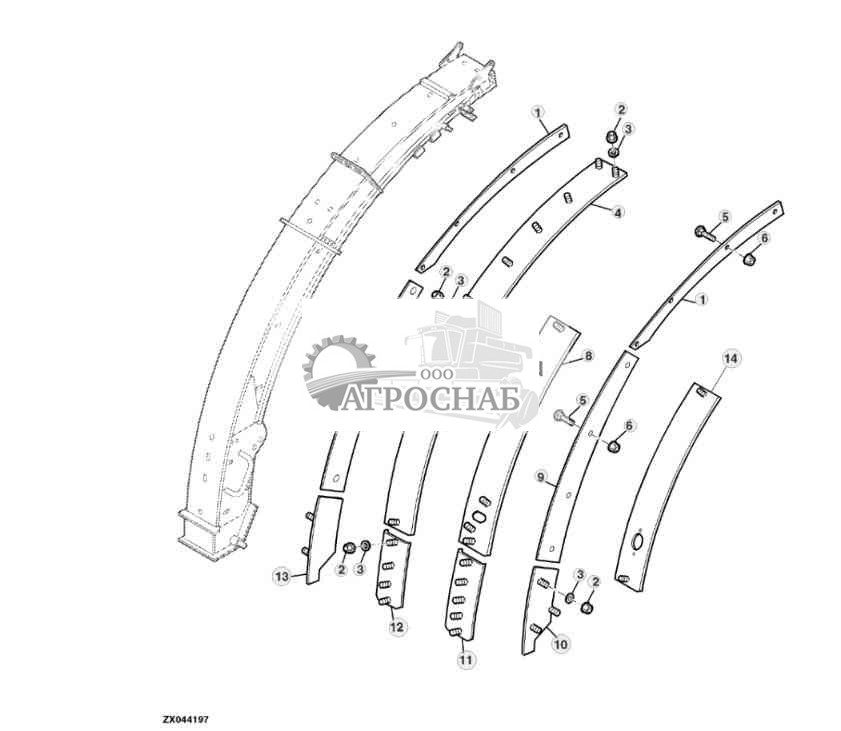

DISCHARGE SPOUT WEAR PARTS (HIGH ARC) - ST52568 ( SPOUT РАЗРЯДКИ ИЗНОСА ДЕТАЛЕЙ (ВЫСОКИЕ ДУГИ) - )

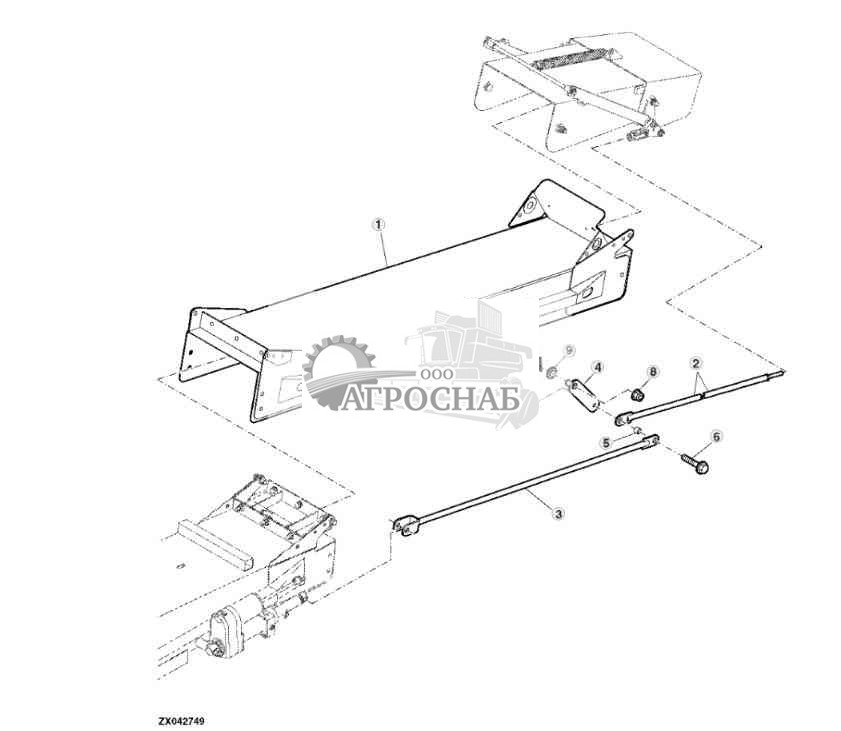

Spout Extension, High ARC, W RHU W 10 Rows - ST52569 ( Расширение носик, высокие дуги, Вт РУ ж строк - )

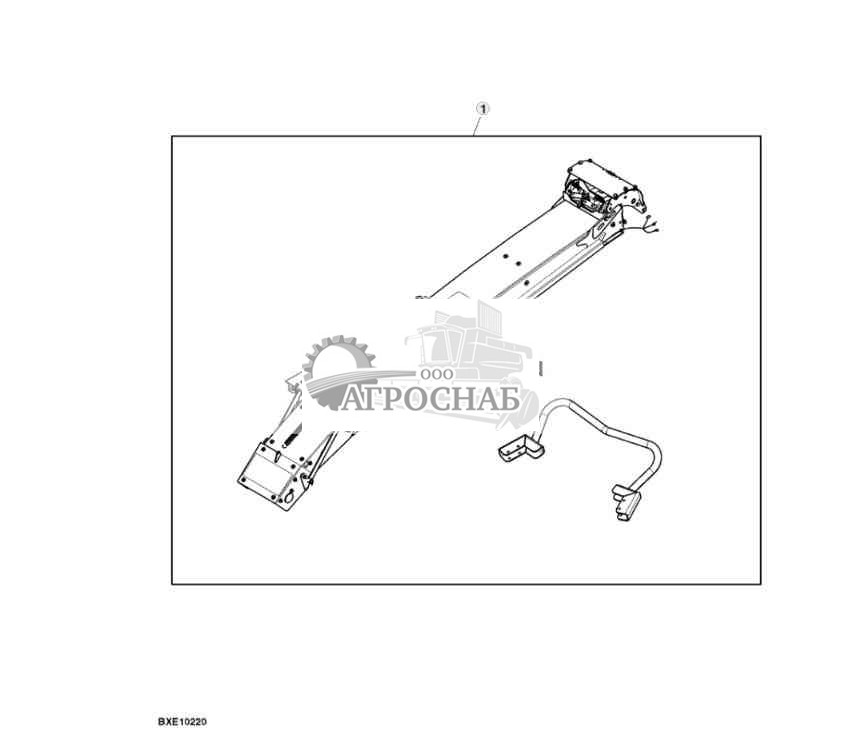

Attachment, Aluminium Spout Extension - ST757621 ( Вложений, Расширения Алюминия Носик - )
Алюминиевый удлинитель выгрузного силосопровода - ST595713

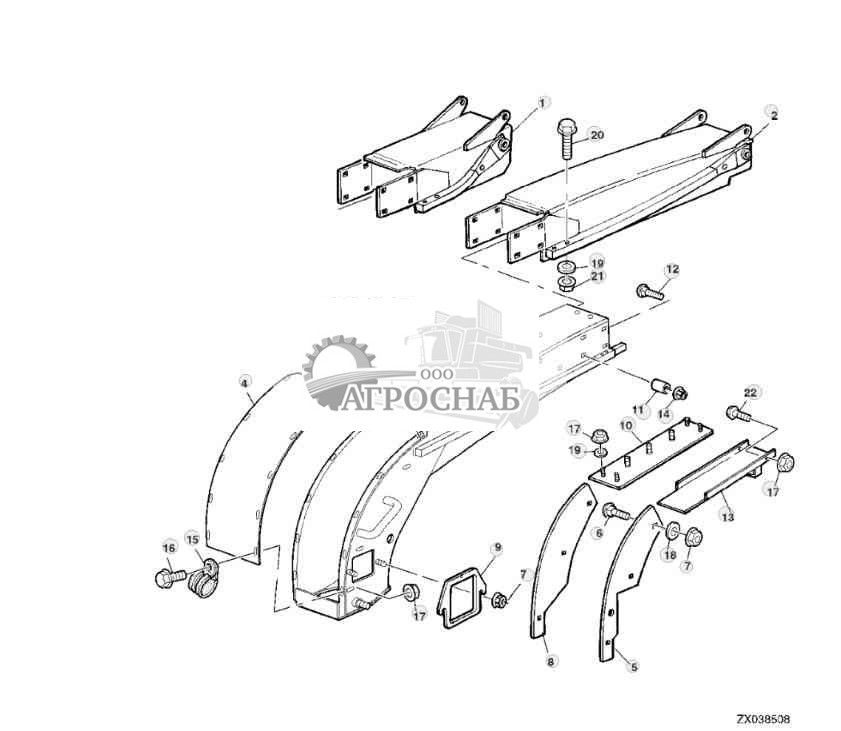

WIDE DISCHARGE SPOUT (LOW ARC) - ST52570 ( ШИРОКИЙ SPOUT РАЗРЯДКИ (НИЗКАЯ ДУГА) - )

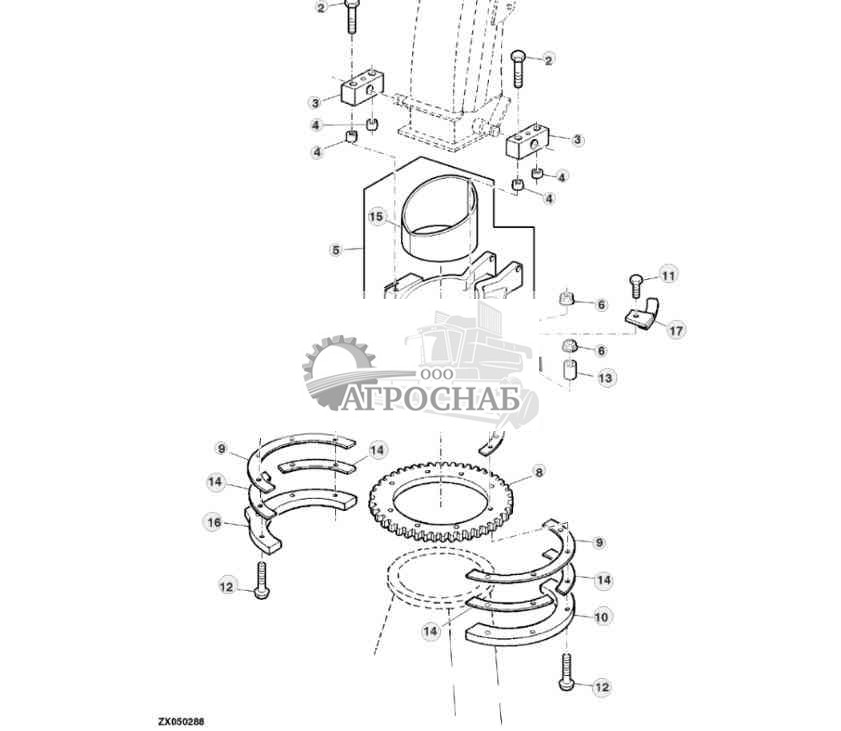

Переход лотка, зубчатый венец - ST52571

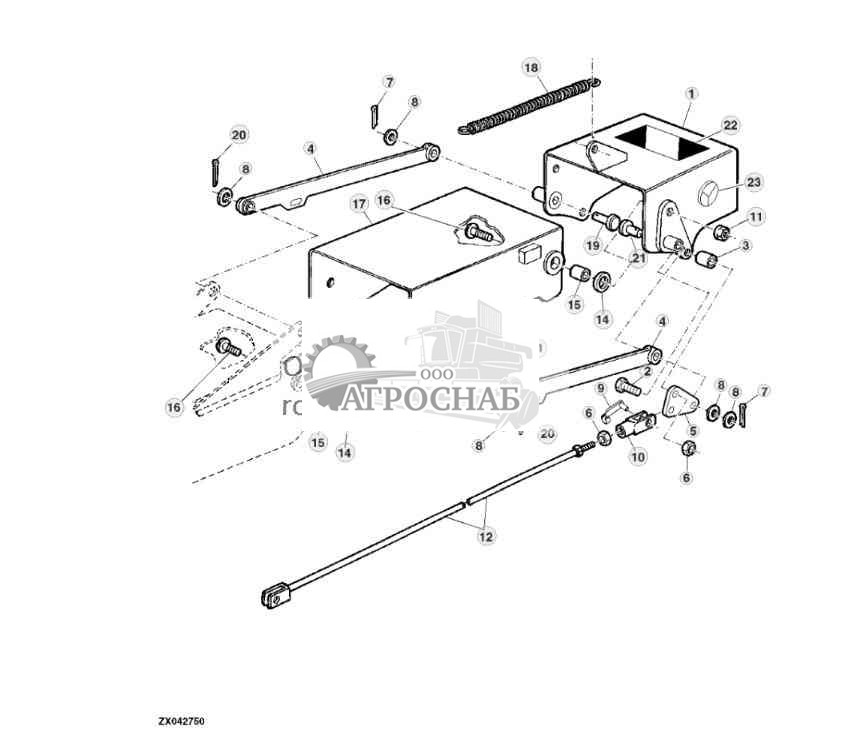

Фартук лотка - ST52572

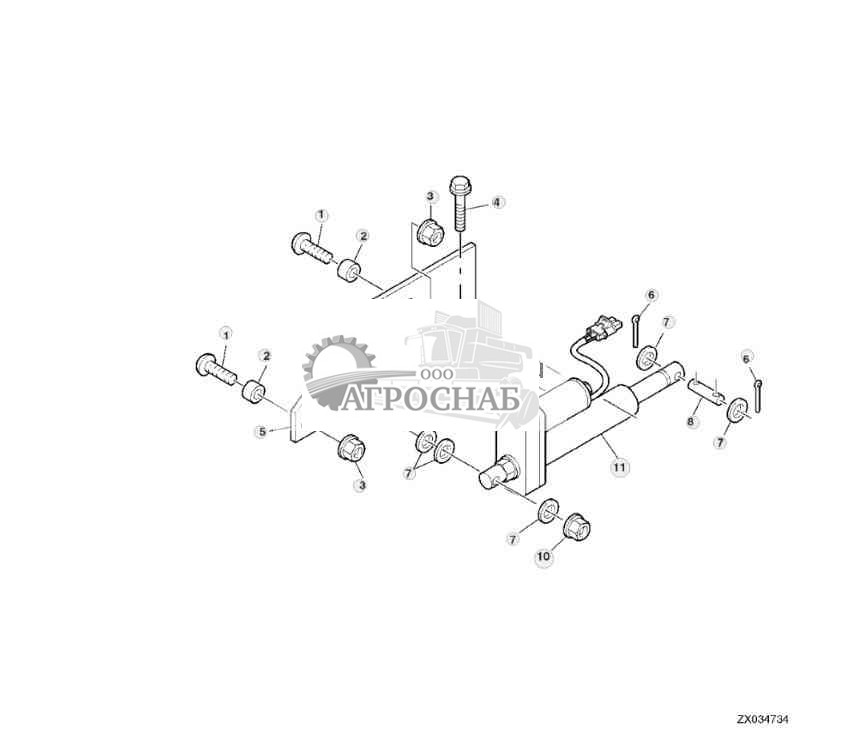

SPOUT FLAP ADJUSTING MOTOR - ST52573 ( ИЗЛИВ РЕГУЛИРОВКА ЗАСЛОНКИ ДВИГАТЕЛЯ - )

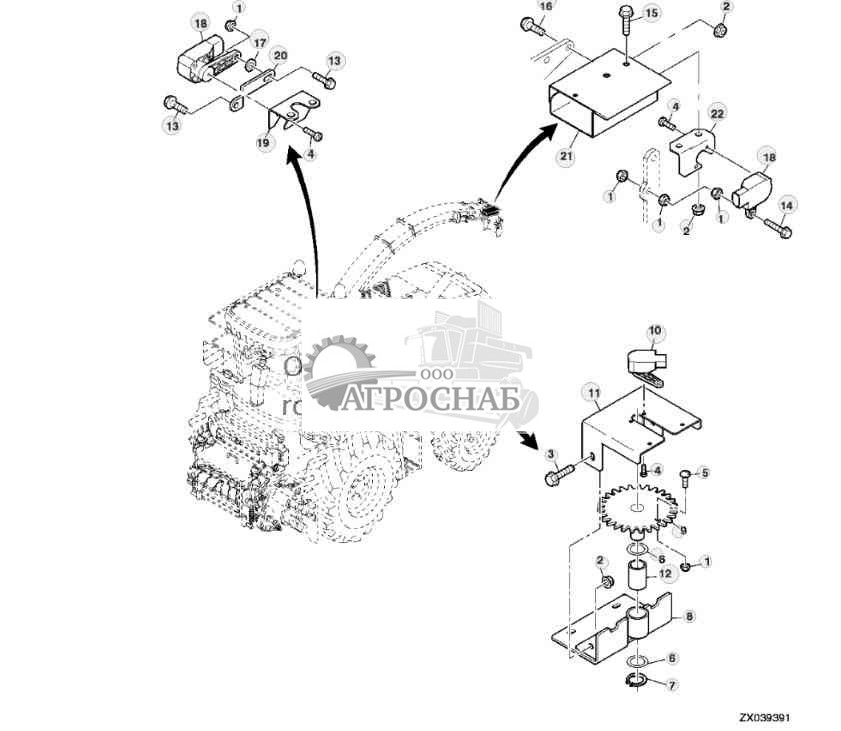

Spout Turning Sensor and Support, Automatic Spout Positioning - ST52574 ( Излив поворотный датчик и поддержка, автоматическое позиционирование излива - )
Опора лотка - ST52575
Устройство блокировки, канал подачи - ST52554
![Джон Дир 7250 Устройство блокировки, канал подачи Устройство блокировки, канал подачи]()
1 - Фиксатор AZ59519
2 - Рама AZ63824
3 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
4 - Стопорная гайка 14M7168 Количество:2 Примечание:M12
5 - Болт 03M7083 Количество:2 Примечание:M12 X 35
6 - Распорная втулка Z26916 Количество:4
7 - Болт 19M7791 Количество:4 Примечание:M12 X 40
Наверх

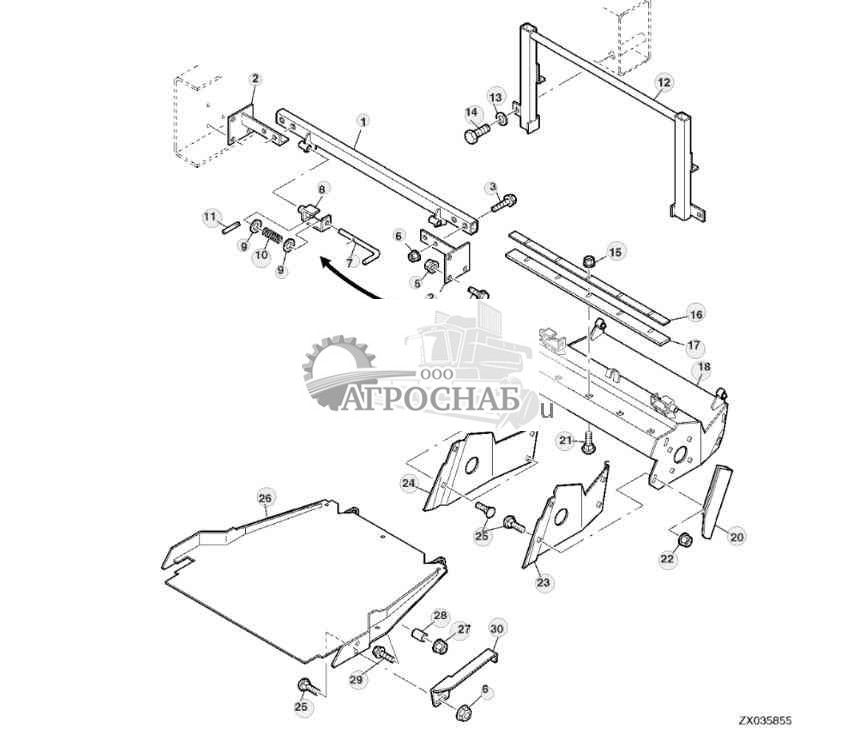

POWER CHUTE FEEDER CHANNEL - ST52555 ( ЖЕЛОБ ПИТАНИЯ ФИДЕР КАНАЛ - )
![Джон Дир 7250 POWER CHUTE FEEDER CHANNEL POWER CHUTE FEEDER CHANNEL]()
1 - Рама AZ59963
2 - Карман AZ52414 Примечание:Левый
2 - Карман AZ65030 Примечание:R
3 - Винт 19M7807 Примечание:M10 X 60
4 - Винт 19M7786 Количество:6 Примечание:M10 X 30
5 - Фланцевая гайка 14M7296 Количество:6 Примечание:M10
6 - Фланцевая гайка 14M7298 Примечание:M8
7 - Крепление со штифтом Z63827 Количество:2
8 - Фиксатор AZ50430 Количество:2
9 - Шайба 24M7053 Количество:4 Примечание:17 X 30 X 3 mm
10 - Пружина сжатия 124424 Количество:2
11 - Пружинный шплинт 34M7053 Количество:2 Примечание:10 X 40 mm
12 - Рама AZ59962
13 - Шайба 24M7044 Количество:2 Примечание:13 X 20 X 2 mm
14 - Винт с головкой 19M7285 Количество:2 Примечание:M12 X 30
15 - Стопорная гайка 14M7396 Количество:5 Примечание:M8
16 - Хомут Z61029
17 - Изолятор Z63664
18 - Кожух AZ59964
19 - Щиток Z79398
20 - Щиток Z79397
21 - Винт с головкой 03M7159 Количество:5 Примечание:M8 X 30
22 - Фланцевая гайка 14M7299 Примечание:M12
23 - Боковая стенка Z75428
24 - Боковая стенка Z75429
25 - Винт 03M7128
26 - Спуск AZ100910
27 - Фланцевая гайка 14M7299 Примечание:M12
28 - Распорная втулка Z26916 Количество:2
29 - Винт 19M7814 Примечание:M12 X 50
30 - Опора Z101174
Наверх

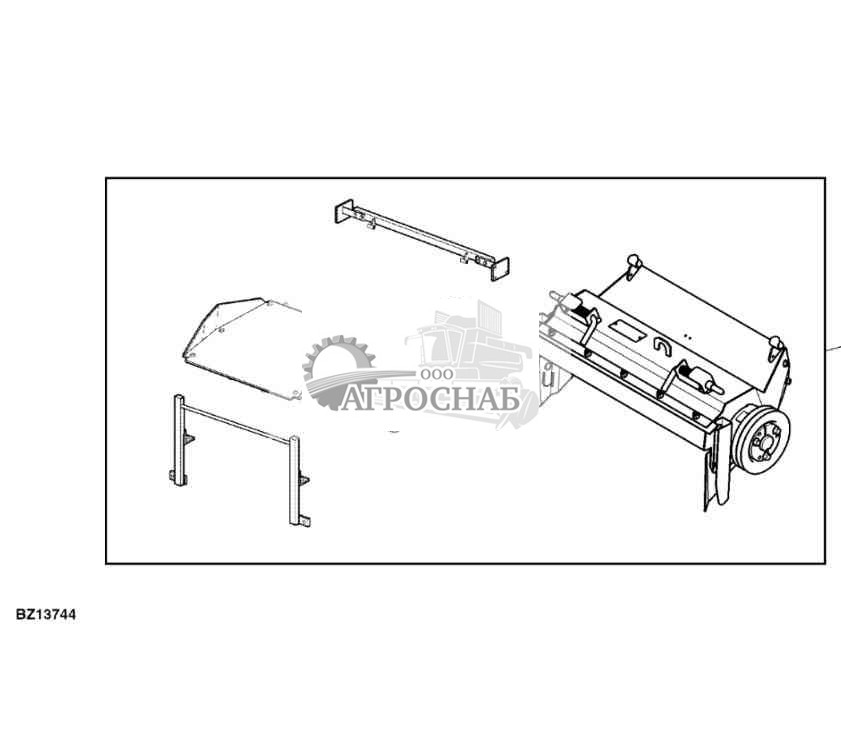

Attachment, Power Chute Narrow WO Lubrication - ST748159 ( Привязанности, власти желоб узкий горе смазки - )
![Джон Дир 7250 Attachment, Power Chute Narrow WO Lubrication Attachment, Power Chute Narrow WO Lubrication]()
1 - Комплект спуска BZ13744
Наверх

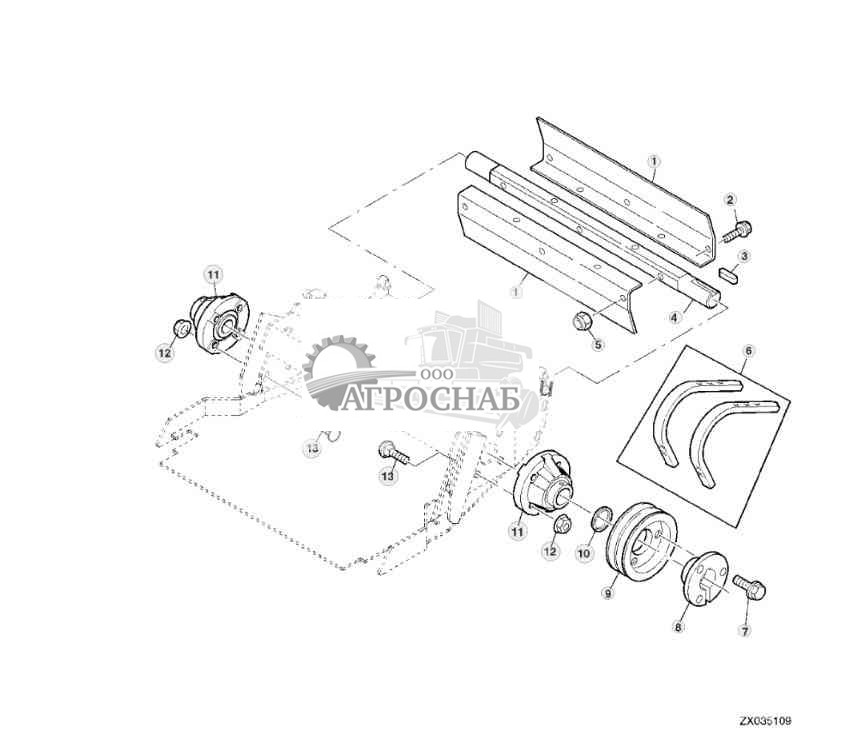

Валпривод вентилятора, активный желоб - ST52556
![Джон Дир 7250 Валпривод вентилятора, активный желоб Валпривод вентилятора, активный желоб]()
1 - Лопатка Z77747 Количество:2
2 - Винт 19M7817 Количество:5 Примечание:M12 X 70
3 - Шпонка вала 49M7053 Примечание:12 X 8 X 40 mm
4 - Ось Z77447
5 - Стопорная гайка 14M7168 Количество:5 Примечание:M12
6 - Клиновой ремень AZ100805 Примечание:LGTH = 2290 mm, PACKG (2)
7 - Винт 19M7786 Примечание:M10 X 30
8 - Ступица Z63153
9 - Шкив Z13357
10 - Шайба Z59910
11 - Подшипник с корпусом AZ100857 Количество:2
12 - Фланцевая гайка 14M7299 Количество:8 Примечание:M12
13 - Болт 03M7203 Количество:8 Примечание:M12 X 55
Наверх

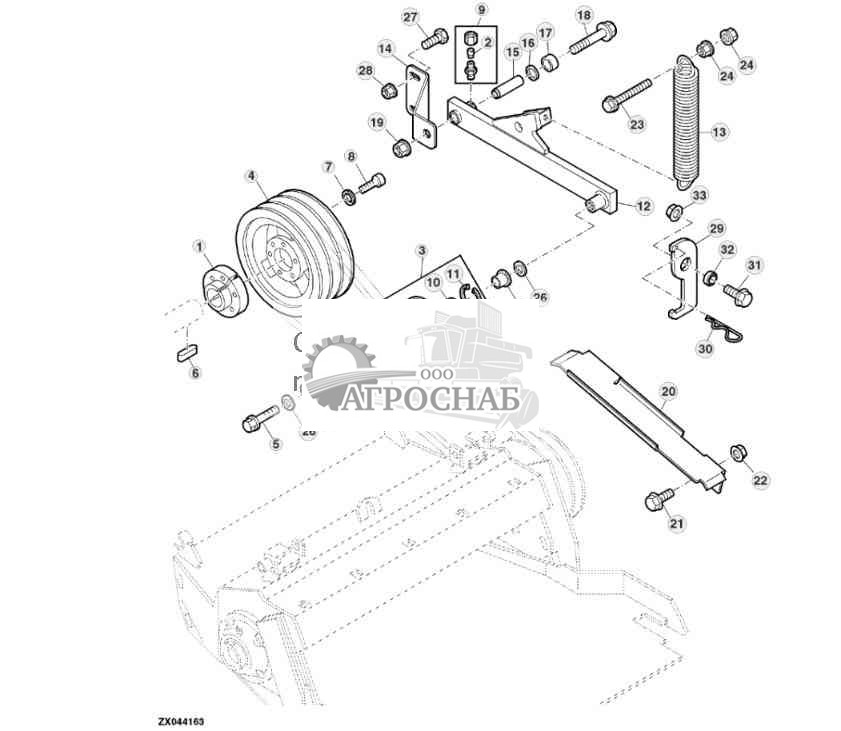

DRIVE - POWER CHUTE - ST52557 ( НАКОПИТЕЛЬ - ЖЕЛОБ ПИТАНИЯ )
![Джон Дир 7250 DRIVE DRIVE]()
1 - Ступица Z49898
2 - Фитинг рукава Z67124
3 - Натяжной шкив AZ71950 Примечание:OD = 200 MM
4 - Шкив Z13289 Примечание:OD = 367 MM
5 - Винт 19M7794 Примечание:M16 X 50
6 - Шпонка вала 49M7015 Примечание:12 X 8 X 70 mm
7 - Стопорная шайба 12M7061 Примечание:10.500 mm
8 - Винт 19M7735 Примечание:M10 X 45
9 - Упаковка деталей AZ47097
10 - Шариковый подшипник AZ49176
11 - Пружинное кольцо 40M1865 Количество:2
12 - Рукоять AZ63052
13 - Пружина растяжения Z75764
14 - Пластина Z77891
15 - Гильза Z77899
16 - Шайба Z24651
17 - Втулка Z77897
18 - Винт 19M7846 Примечание:M16 X 120
19 - Фланцевая гайка 14M7291 Примечание:M16
20 - Направляющая Z81899
21 - Винт 19M7866 Примечание:M8 X 20
22 - Фланцевая гайка 14M7298 Примечание:M8
23 - Винт 19M7817 Примечание:M12 X 70
24 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
25 - Втулка Z78118 Количество:2
26 - Шайба L216852 Примечание:SUB FOR L19386
27 - Болт 03M7191 Количество:2 Примечание:M10 X 25
28 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
29 - Крючок Z79871
30 - Пружинный стопорный штифт 99M7029
31 - Болт 19M7791 Примечание:M12 X 40
32 - Шайба Z79872
33 - Стопорная гайка 14M7401 Примечание:M12
Наверх

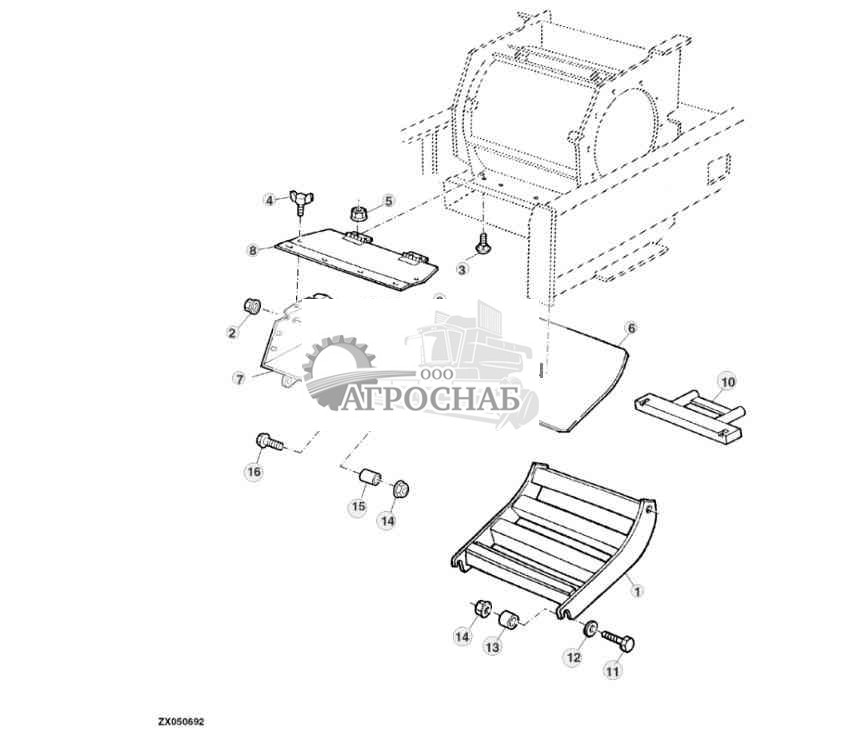

REAR PARTS OF FEEDING CHANNEL - ST52558 ( ЗАДНЯЯ ЧАСТИ КАНАЛА ДЛЯ ПОДАЧИ - )
![Джон Дир 7250 REAR PARTS OF FEEDING CHANNEL REAR PARTS OF FEEDING CHANNEL]()
1 - Рама AZ53152
2 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
3 - Болт .......
4 - Винт с барашком 21M7236 Количество:2 Примечание:M10 X 16
5 - Гайка .......
6 - Нижняя часть Z67028
6 - Нижняя часть Z105384 Примечание:(DURA LINE) (SUB FOR Z77598)
7 - Спуск AZ55555
7 - Спуск AZ71786 Примечание:(DURA LINE)
8 - Заслонка AZ102076
9 - Болт 03M7191 Примечание:M10 X 25
10 - Стержень AZ54948
11 - Винт 19M7790 Количество:2 Примечание:M12 X 35
12 - Шайба 24H1825 Количество:2 Примечание:11/16" X 1-1/2" X 0.194"
13 - Распорная втулка Z41835 Количество:2
14 - Фланцевая гайка 14M7299 Примечание:M12
15 - Втулка T49470 Количество:2
16 - Винт 19M7790 Количество:2 Примечание:M12 X 35
16 - Винт 19M7817 Количество:2 Примечание:M12 X 70, FOR KEY 15
Наверх

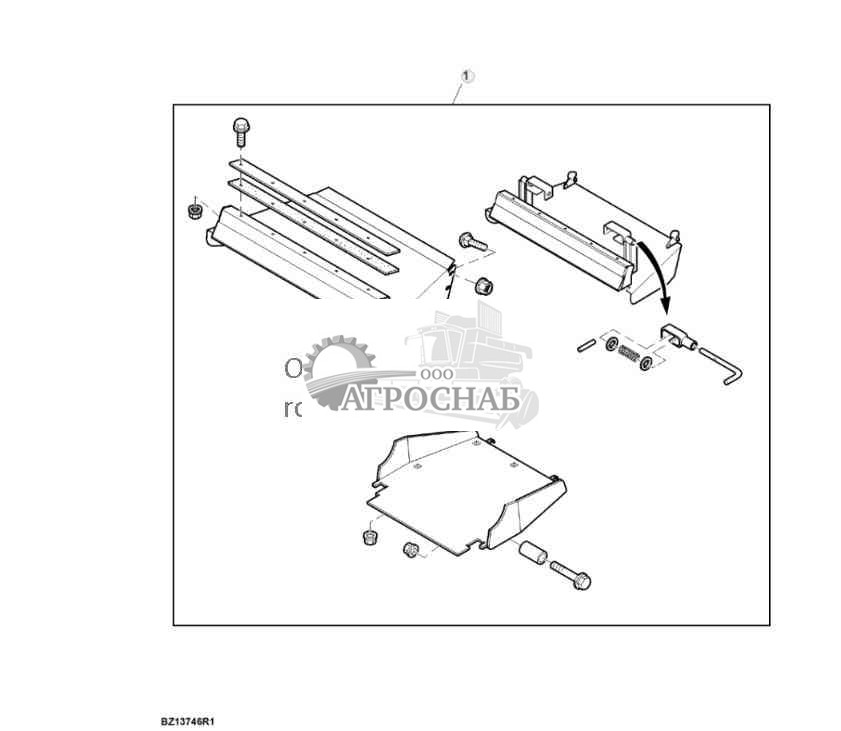

Навесное оборудование, желоб для травы - ST784227
![Джон Дир 7250 Навесное оборудование, желоб для травы Навесное оборудование, желоб для травы]()
1 - Комплект спуска BZ13746
Наверх

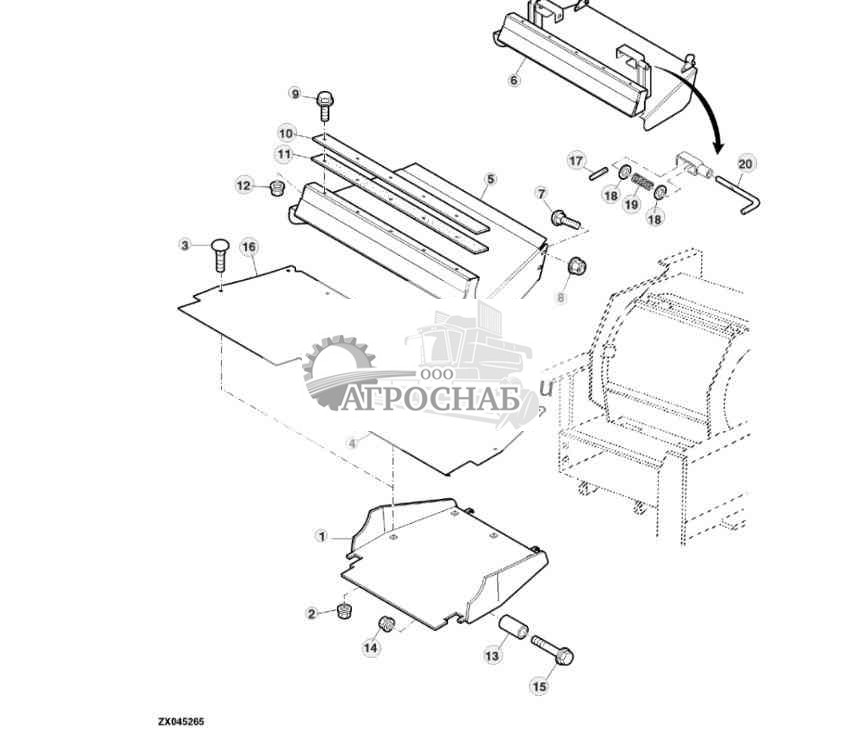

FRONT PARTS OF FEEDING CHANNEL - ST52559 ( ПЕРЕДНЕЙ ЧАСТИ КАНАЛА ДЛЯ ПОДАЧИ - )
![Джон Дир 7250 FRONT PARTS OF FEEDING CHANNEL FRONT PARTS OF FEEDING CHANNEL]()
1 - Спуск AZ65662
2 - Фланцевая гайка 14M7298 Примечание:M8
3 - Болт 03M7183 Примечание:M8 X 16
4 - Вкладыш Z78611 Примечание:(ИСПОЛНЕНИЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ)
5 - Направляющая Z71742
5 - Направляющая Z78650 Примечание:(ИСПОЛНЕНИЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ)
6 - Спуск AZ57329
6 - Спуск AZ63827 Примечание:(ИСПОЛНЕНИЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ)
7 - Болт 03M7191 Примечание:M10 X 25
8 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
9 - Винт 19M7867 Примечание:M8 X 25
10 - Хомут Z61029
11 - Изолятор Z63664
12 - Стопорная гайка 14M7396 Примечание:M8
13 - Распорная втулка Z26916 Количество:2
14 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
15 - Винт 19M7815 Количество:2 Примечание:M12 X 60
16 - Износостойкая накладка Z81884 Примечание:DOCOL
17 - Пружинный шплинт 34M7035 Количество:2 Примечание:5 X 40 mm
18 - Шайба 24M7053 Количество:2 Примечание:17 X 30 X 3 mm
19 - Пружина сжатия 124424 Количество:2
20 - Крепление со штифтом Z63827 Количество:2
Наверх

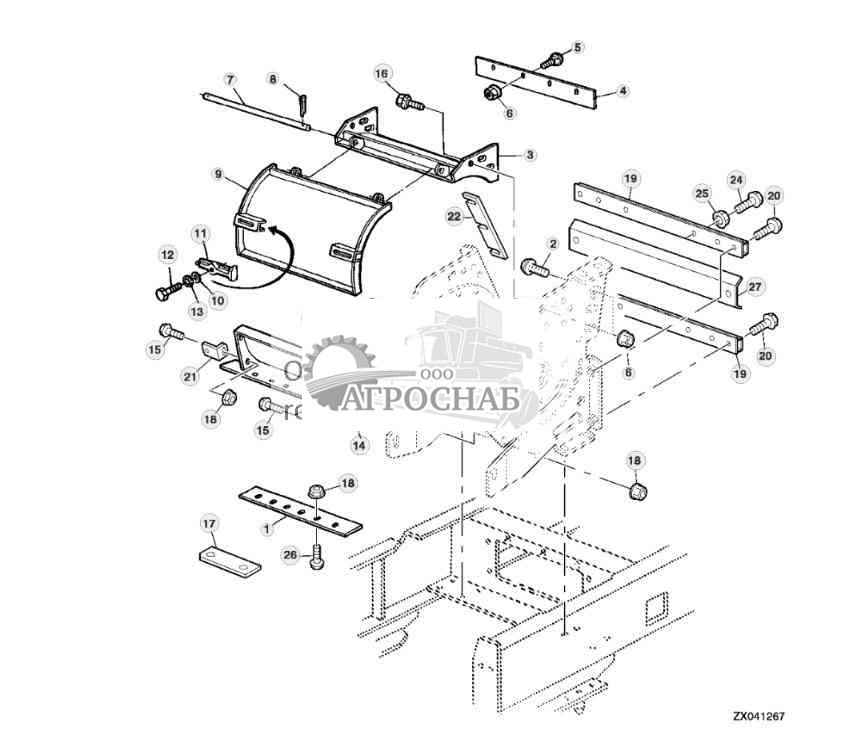

Крышка корпуса вентилятора - ST52560
![Джон Дир 7250 Крышка корпуса вентилятора Крышка корпуса вентилятора]()
1 - Пластина Z73303
2 - Винт 19M7789 Количество:3 Примечание:M12 X 30
3 - Крышка AZ43828
4 - Регулировочный хомут Z55782
5 - Болт 03M7198 Количество:4 Примечание:M12 X 30
6 - Фланцевая гайка 14M7299 Примечание:M12
7 - Крепление со штифтом Z58149
8 - Шплинт 11M7021 Количество:2 Примечание:4 X 25 mm
9 - Крышка AZ46608
10 - Шайба Z21157 Количество:2
11 - Стопор Z11852 Количество:2
12 - Винт 19M7790 Количество:2 Примечание:M12 X 35
13 - Втулка Z35271 Количество:2
14 - Бандаж AZ55604
15 - Винт 19M7866 Примечание:M8 X 20
16 - Винт 19M7788 Примечание:M12 X 25
17 - Пластина Z62096
18 - Фланцевая гайка 14M7298 Примечание:M8
19 - Свет AZ51725 Количество:2
20 - Винт 19M7827 Количество:4 Примечание:M16 X 80
21 - Стопор AZ63641
22 - Регулировочный хомут Z60082
23 - Пластина Z68641
24 - Винт с головкой 19M7401 Количество:2 Примечание:M16 X 100
25 - Фланцевая гайка 14M7291 Количество:2 Примечание:M16
26 - Болт 03M7184 Количество:6 Примечание:M8 X 20
27 - Крышка Z106046
Наверх

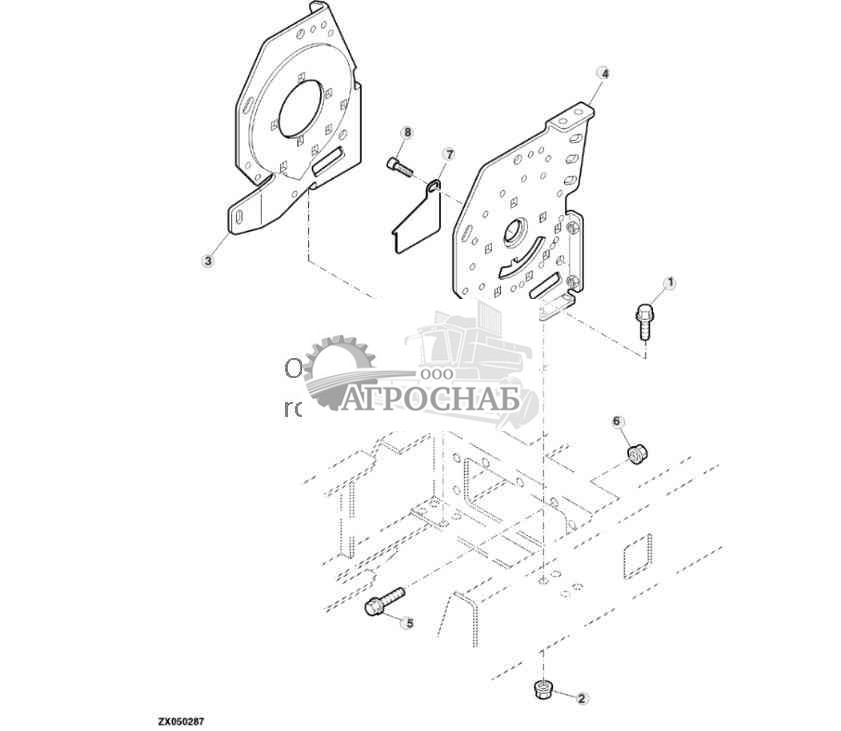

Боковые панели корпуса вентилятора - ST52561
![Джон Дир 7250 Боковые панели корпуса вентилятора Боковые панели корпуса вентилятора]()
1 - Винт 19M7788 Примечание:M12 X 25
2 - Стопорная гайка 14M7401 Примечание:M12
3 - Панель AZ103909 Примечание:RH (SUB FOR AZ53154)
4 - Панель AZ103908 Примечание:LH (SUB FOR AZ53153)
5 - Винт с головкой 19M7135 Количество:7 Примечание:M16 X 70
6 - Фланцевая гайка 14M7291 Количество:3 Примечание:M16
7 - Крышка HXE29223
8 - Винт 19M7695 Примечание:M10 X 20
Наверх

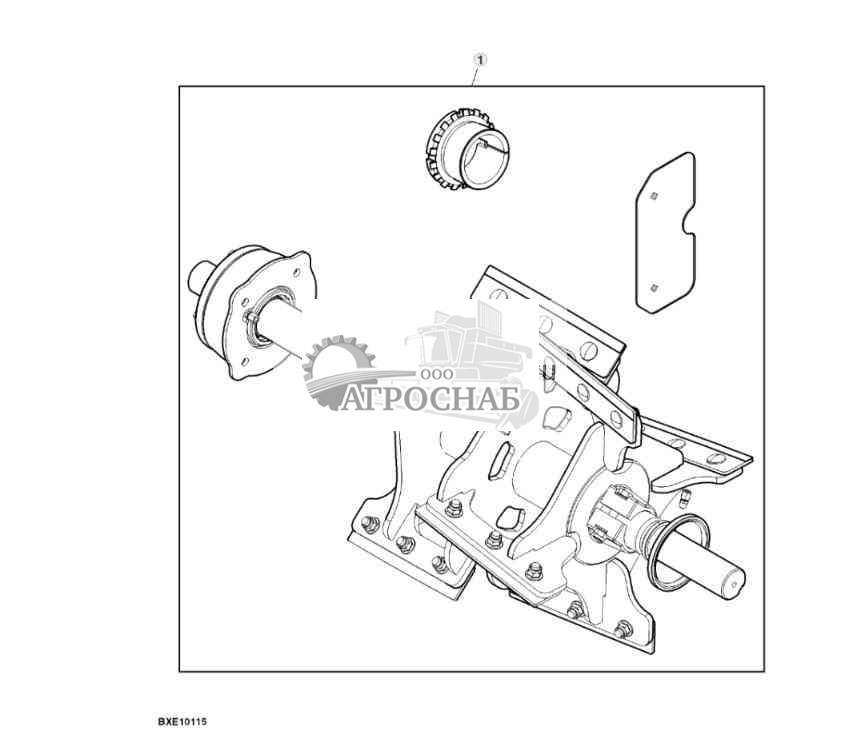

Attachment, Blower Rotor Conversion - ST757462 ( Вложений, Преобразования Воздуходувки Ротора - )
![Джон Дир 7250 Attachment, Blower Rotor Conversion Attachment, Blower Rotor Conversion]()
1 - Комплект вентилятора BXE10115
Наверх

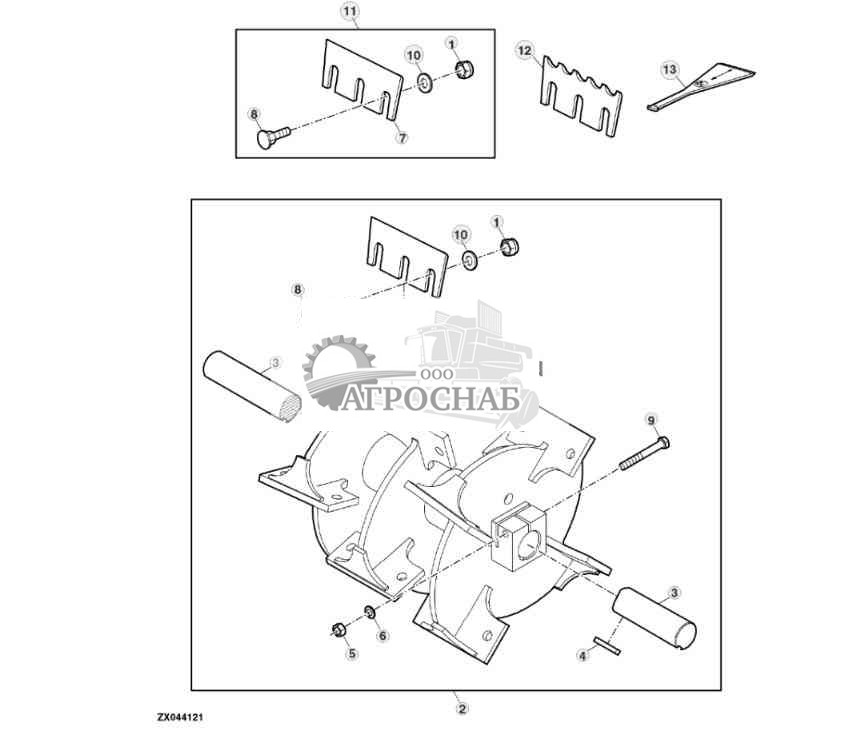

Fan Rotor ( - 511705) - ST52562 ( Ротор Вентилятора ( - ) - )
![Джон Дир 7250 Fan Rotor ( Fan Rotor (]()
1 - Стопорная гайка 14M7328 Количество:24 Примечание:M16
2 - Ротор AZ63547
3 - Ось Z77916
4 - Шпонка вала 49M7014 Примечание:12 X 8 X 50 mm
5 - Гайка 14M7031 Количество:2 Примечание:M12
6 - Стопорная шайба 12M7014 Количество:2 Примечание:12 mm
7 - Секция Z81874 2 Примечание:PACKG (10)
8 - Болт Z66776 Количество:24
9 - Винт с головкой 19M7349 Количество:2 Примечание:M12 X 95
10 - Шайба 24M7053 Количество:24 Примечание:17 X 30 X 3 mm
11 - Нож AZ53486 Примечание:KIT, INCL KEYS (24) 1, (12) 7, (24) 8, (24) 10
12 - Нож Z105309 Примечание:LGTH = 172 mm
13 - Спец. инстр. д/техобсл. Z103041 Примечание:LGTH = 375 mm
Наверх

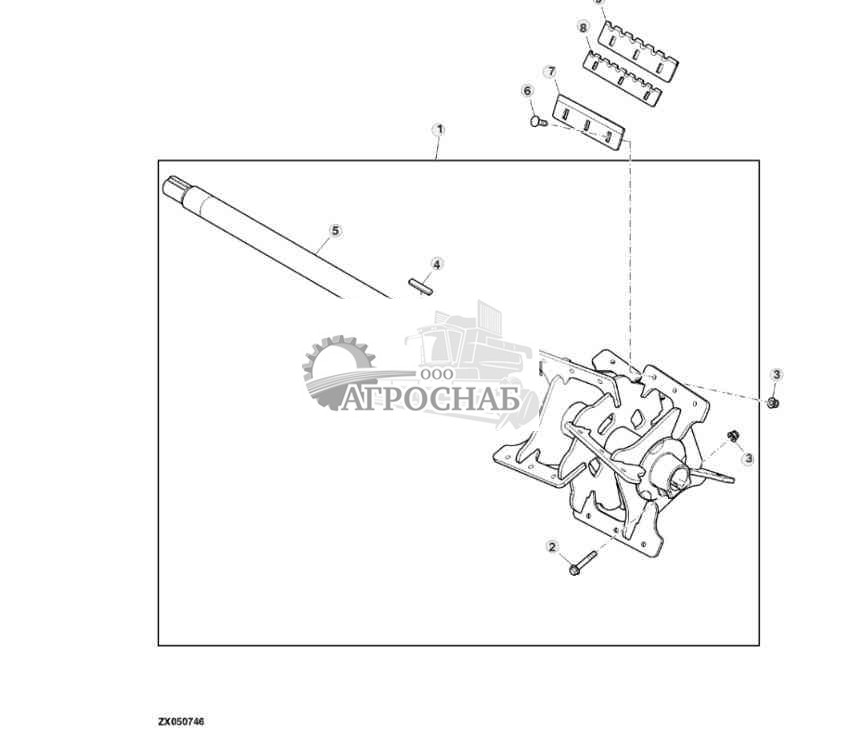

Fan Rotor (511706 - ) - ST606813 ( Ротор Вентилятора ( - ) - )
![Джон Дир 7250 Fan Rotor (511706 Fan Rotor (511706]()
1 - Ротор AXE18632
2 - Винт 19M7817 Количество:2 Примечание:M12 X 70
3 - Стопорная гайка 14M7401 Количество:26 Примечание:M12
4 - Шпонка вала 49M7015 Примечание:12 X 8 X 70 mm
5 - Ось HXE20195
6 - Болт 03M7199 Количество:24 Примечание:M12 X 35
7 - Нож HXE29868 Количество:8
8 - Нож HXE34827 Примечание:(С покрытием A)
9 - Нож HXE34828 Примечание:(С покрытием B)
Наверх
Fan Rotor Support ( - 511705) - ST52563 ( Вентиляционного Ротора ( - ) - )
![Джон Дир 7250 Fan Rotor Support ( Fan Rotor Support (]()
1 - Винт 19M8114 Количество:3 Примечание:M10 X 70
2 - Винт с головкой 19M8616 Примечание:M10 X 50
3 - Ступица Z49898
4 - Пружинное кольцо 40M7178 Количество:3
5 - Сальник AZ52951 Количество:2
6 - Кольцо Z66777 Количество:2
7 - Ремонтный комплект KXE10060 Примечание:KIT (SUB FOR AZ56347)
8 - Сферич. ролик. подшипник AXE10451 Количество:2 Примечание:(SUB FOR AZ49828)
9 - Внутр. кольцо подшипника AXE10452 Количество:2 Примечание:(SUB FOR AZ54481)
10 - Корп. подшипн. без подш. Z12820
11 - Сальник AZ49830 Количество:2
12 - Пластина Z62952
13 - Винт 19M7790 Количество:4 Примечание:M12 X 35
14 - Пластина Z67031 Примечание:R
15 - Шпонка вала 49M7015 Примечание:12 X 8 X 70 mm
16 - Установочный штифт BP11440 Количество:4
17 - Болт 09M7007 Количество:8 Примечание:M10 X 35
18 - Пластина Z67030 Примечание:Левый
19 - Фланцевая гайка 14M7296 Примечание:M10
20 - Корп. подшипн. без подш. Z12821
21 - Болт 03M7098 Количество:4 Примечание:M10 X 35
Наверх
Fan Rotor Support (511706 - ) - ST606814 ( Вентиляционного Ротора ( - ) - )
![Джон Дир 7250 Fan Rotor Support (511706 Fan Rotor Support (511706]()
1 - Винт 19M7807 Количество:3 Примечание:M10 X 60
2 - Ступица Z49898
3 - Винт 19M8291 Количество:4 Примечание:M8 X 35
4 - Крышка HXE20494
5 - Сальник LCA48298 Количество:2
6 - Пружинное кольцо 40M7178 Примечание:Левый
6 - Пружинное кольцо 40M7110 Примечание:R
7 - Подшипник KXE10571
8 - Корп. подшипн. без подш. HXE20493
9 - Смазочная арматура AZ47097
10 - Пластина HXE26717
11 - Винт 19M7814 Количество:4 Примечание:M12 X 50
12 - Сальник AZ49830
13 - Пластина Z67031
14 - Шпонка вала 49M7015 Примечание:12 X 8 X 70 mm
15 - Установочный штифт BP11440 Количество:4
16 - Болт 09M7007 Количество:8 Примечание:M10 X 35
17 - Пластина Z67030
18 - Фланцевая гайка 14M7296 Примечание:M10
19 - Корп. подшипн. без подш. Z12821
20 - Болт 03M7098 Количество:4 Примечание:M10 X 35
21 - Сферич. ролик. подшипник AXE10451
22 - Сальник AZ52951
23 - Кольцо Z66777
24 - Внутр. кольцо подшипника AXE10452
Наверх
Приводной шкив, ротор вентилятора - ST52564
![Джон Дир 7250 Приводной шкив, ротор вентилятора Приводной шкив, ротор вентилятора]()
1 - Шкив Z13077 Примечание:(В расчете на скорости вентилятора 2000 об/мин и режущей головки 1150 об/мин) (В расчете на скорости вентилятора 1800 об/мин и режущей головки 1000 об/мин) OD = 265 mm
1 - Шкив Z13076 Примечание:(В расчете на скорости вентилятора 1800 об/мин и режущей головки 1150 об/мин) OD = 300 mm
1 - Шкив Z13078 Примечание:(В расчете на скорости вентилятора 2300 об/мин и режущей головки 1150 об/мин) (В расчете на скорости вентилятора 2000 об/мин и режущей головки 1000 об/мин) OD = 236 mm
Наверх
Spout Reinforcement, Attachment - ST728206 ( Носик Арматура, Крепления - )
![Джон Дир 7250 Spout Reinforcement, Attachment Spout Reinforcement, Attachment]()
1 - Усиливающий комплект BXE10027
Наверх
Adjusting Device (Discharge Spout) - ST52565 ( Регулировочное Устройство (Spout Разрядки) - )
![Джон Дир 7250 Adjusting Device (Discharge Spout) Adjusting Device (Discharge Spout)]()
1 - Щиток Z104865 Примечание:FOR AZ101066
2 - Смазочная арматура 58M7012 Примечание:FOR AZ101066
3 - Крышка Z105212 Примечание:FOR AZ101066
4 - Фланцевая гайка 14M7296 Примечание:M10
5 - Опора AXE17172 Примечание:(SUB FOR AZ101066, AXE12234)
6 - Винт 19H3308 Количество:4 Примечание:3/8" X 0.880"
7 - Винт 19M7816 Количество:3 Примечание:M12 X 65
8 - Червяк HXE14080 Примечание:(SUB FOR Z104777)
9 - Прокладка FH312157 Примечание:ID = 26, 2 mm, SUB FOR E45874 APPL
10 - Фланцевая гайка 14M7299 Количество:3 Примечание:M12
11 - Распорная втулка H165595 Количество:3
12 - Пружинный шплинт 34M7044 Примечание:6 X 50 mm
13 - Штифт Z102653
14 - Винт 37M7092 Количество:2 Примечание:M8 X 16, FOR AZ101066
15 - Винт 19M7835 Примечание:M10 X 35
16 - Втулка Z56621
17 - Прокладка FH312166 Примечание:ID = 29 mm, SUB FOR E15475 APPL
18 - Крышка HXE14079
19 - Крышка HXE23860 Примечание:(SUB FOR HXE14078)
20 - Смазочная арматура 58M5580
21 - Винт 19M7864 Примечание:M8 X 12
Наверх
DISCHARGE CHANNEL (FAN) - ST52566 ( СБРОСНОГО КАНАЛА (ВЕНТИЛЯТОР) - )
![Джон Дир 7250 DISCHARGE CHANNEL (FAN) DISCHARGE CHANNEL (FAN)]()
1 - Спуск AZ104287 Примечание:Incl Leys 8, 17-20 (Sub For AZ103579)
2 - Крышка Z20713
3 - Уплотнитель Z63173
4 - Боковая стенка Z81903
5 - Уплотнитель Z61046
6 - Хомут Z64393
7 - Болт 03M7198 Примечание:M12 X 30
8 - Фланцевая гайка 14M7299 Примечание:M12
9 - Винт 19M7789 Примечание:M12 X 30
10 - Стопорная гайка 14M7401 Примечание:M12
11 - Болт 03M7109 Примечание:M12 X 50
12 - Болт 03M7098 Примечание:M10 X 35
13 - Винт 19M7793 Примечание:M16 X 40
14 - Фланцевая гайка 14M7296 Примечание:M10
15 - Винт с головкой 19M7384 Примечание:M10 X 60
16 - Скоба Z20367 Количество:4
17 - Износостойкая накладка .......
18 - Износостойкая накладка .......
19 - Износостойкая накладка .......
20 - Болт 03M7199 Количество:2 Примечание:M12 X 35
21 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
22 - Шайба 24M7180 Количество:2 Примечание:13 X 37 X 3 mm
.. - Износостойкая накладка AZ104286 Примечание:Kit, Incl Keys 17-19 (For AZ104287)
Наверх
Attachment, Spout, High Arch - ST728201 ( Привязанность, Носик, Высокий Свод - )
![Джон Дир 7250 Attachment, Spout, High Arch Attachment, Spout, High Arch]()
1 - Комплект рукава BZ100202
Наверх
Навесное оборудование, удлинитель, высокий клиренс, 8 рядов - ST783678
![Джон Дир 7250 Навесное оборудование, удлинитель, высокий клиренс, 8 рядов Навесное оборудование, удлинитель, высокий клиренс, 8 рядов]()
1 - Ручка BZ100238
Наверх
Навесное оборудование, удлинитель, высокий клиренс, 10 рядов - ST780341
![Джон Дир 7250 Навесное оборудование, удлинитель, высокий клиренс, 10 рядов Навесное оборудование, удлинитель, высокий клиренс, 10 рядов]()
1 - Ручка BZ100239
Наверх
DISCHARGE SPOUT (HIGH ARC) - ST52567 ( SPOUT РАЗРЯДКИ (ВЫСОКИЕ ДУГИ) - )
![Джон Дир 7250 DISCHARGE SPOUT (HIGH ARC) DISCHARGE SPOUT (HIGH ARC)]()
1 - Шплинт 11M7028 Количество:4 Примечание:5 X 32 mm
2 - Штифт Z56853 Количество:2
3 - Желоб Z100719
4 - Гайка 14M7297 Примечание:M5
5 - Пружина растяжения Z62072
6 - Уголок Z100720
7 - Винт 19M7862 Количество:2 Примечание:M6 X 20
8 - Желоб Z100930
9 - Ручка AZ104285 Примечание:(SUB FOR AZ101243)
10 - Винт 19M7786 Примечание:M10 X 30
11 - Стопорная гайка 14M7400 Примечание:M10
12 - Распорная втулка Z32264 Количество:2
13 - Винт 21M7093 Количество:2 Примечание:M10 X 30, (FOR AZ103588)
13 - Болт 03M7194 Количество:4 Примечание:M10 X 40, (FOR AZ104282)
14 - Полоса Z62375 Количество:2
15 - Заклепка R54477 Количество:4
16 - Фланцевая гайка 14M7296 Примечание:M10
17 - Фланцевая гайка 14M7298 Количество:8 Примечание:M8
18 - Болт 03M7184 Количество:2 Примечание:M8 X 20
19 - Болт 03M7190 Количество:9 Примечание:M10 X 20
20 - Пластина Z104803
21 - Крышка AZ43921
22 - Уголок Z102330 Количество:2
23 - Скоба T70659 Количество:2
24 - Рукав AZ104282 Примечание:Без противоизносных пластин
25 - Опора AZ104293
Наверх
DISCHARGE SPOUT WEAR PARTS (HIGH ARC) - ST52568 ( SPOUT РАЗРЯДКИ ИЗНОСА ДЕТАЛЕЙ (ВЫСОКИЕ ДУГИ) - )
![Джон Дир 7250 DISCHARGE SPOUT WEAR PARTS (HIGH ARC) DISCHARGE SPOUT WEAR PARTS (HIGH ARC)]()
1 - Износостойкая накладка Z101661 Количество:2
2 - Фланцевая гайка 14M7298 Количество:8 Примечание:M8
3 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
4 - Щиток AZ54609
5 - Болт 03M7190 Количество:9 Примечание:M10 X 20
6 - Фланцевая гайка 14M7296 Примечание:M10
7 - Щиток AZ53232 Serial No.______-509963 Примечание:LGTH = 2000MM
7 - Износостойкая накладка AZ103381 Serial No.509964-______ Примечание:LGTH = 1800MM
8 - Износостойкая накладка AZ103382
Примечание:(WITH MOISTURE SENSOR - NIR) LGTH = 1800MM
9 - Пластина Z65657 Количество:2
10 - Износостойкая накладка AZ48903 Примечание:Левый
11 - Износостойкая накладка AZ102629 Примечание:(DURA LINE)
12 - Щиток AZ53231 Serial No.______-509963 Примечание:LGTH = 648MM
12 - Износостойкая накладка AZ103510 Serial No.509964-______ Примечание:LGTH = 848MM
13 - Износостойкая накладка AZ48902 Примечание:R
14 - Износостойкая накладка AZ101740
Примечание:(WITH MOISTURE SENSOR - NIR) LGTH = 2000MM
Наверх
Spout Extension, High ARC, W RHU W 10 Rows - ST52569 ( Расширение носик, высокие дуги, Вт РУ ж строк - )
![Джон Дир 7250 Spout Extension, High ARC, W RHU W 10 Rows Spout Extension, High ARC, W RHU W 10 Rows]()
1 - Ручка AXE25112 Примечание:SUB FOR AZ104288
2 - Кулиса AZ104290 Примечание:FOR AZ104288
2 - Кулиса AXE25843 Примечание:FOR AXE25112
3 - Кулиса AZ104291
4 - Рычаг AZ104292
5 - Гильза Z56692
6 - Болт 19M7791 Примечание:M12 X 40
7 - Стопорная гайка 14M7401 Примечание:M12
8 - Стопорная гайка 14M7400 Примечание:M10
9 - Шайба 24M7028 Примечание:10.500 X 20 X 2 mm
.. - Ручка BZ100239
Наверх
Attachment, Aluminium Spout Extension - ST757621 ( Вложений, Расширения Алюминия Носик - )
![Джон Дир 7250 Attachment, Aluminium Spout Extension Attachment, Aluminium Spout Extension]()
1 - Ручка BXE10220
Наверх
Алюминиевый удлинитель выгрузного силосопровода - ST595713
![Джон Дир 7250 Алюминиевый удлинитель выгрузного силосопровода Алюминиевый удлинитель выгрузного силосопровода]()
1 - Ручка AXE22416
2 - Кулиса AXE15106
3 - Кулиса AXE12859
4 - Рычаг AZ104292
5 - Гильза Z56692
6 - Болт 19M7791 Примечание:M12 X 40
7 - Стопорная гайка 14M7401 Примечание:M12
8 - Винт 19M7807 Количество:5 Примечание:M10 X 60
9 - Шайба 24M7028 Количество: 10 Примечание:10.500 X 20 X 2 mm
10 - Стопорная гайка 14M7396 Примечание:M8
11 - Шайба 24M7097 Примечание:17 X 28 X 2.500 mm
12 - Винт 19M7867 Количество:4 Примечание:M8 X 25
13 - Шайба 24M7207 Количество:9 Примечание:8.400 X 24 X 2 mm
14 - Стопорная гайка 14M7396 Количество:7 Примечание:M8
15 - Пластина HXE26775
16 - Пластина HXE26796
17 - Захват W25634
18 - Опора HXE20614 Количество:2
19 - Винт 19M7865 Количество:4 Примечание:M8 X 16
20 - Фланцевая гайка 14M7298 Примечание:M8
21 - Износостойкая накладка HXE34478 Количество:2
22 - Износостойкая накладка HXE34788
23 - Болт 03M7093 Количество:4 Примечание:M8 X 25
24 - Шайба 24M7178 Количество:222 Примечание:10.500 X 30 X 2.500 mm
25 - Болт 03M7054 8 Примечание:M8 X 20
26 - Опора AXE22524
27 - Опора AXE22530
28 - Пластина HXE28107
29 - Винт 19M7785 Количество: 10 Примечание:M10 X 25
30 - Винт 19M7784 Количество:6 Примечание:M10 X 20
31 - Опора AXE22532
32 - Втулка H129761 Количество:2
33 - Штифт H129760 Количество:2
34 - Винт 19M7868 Количество:4 Примечание:M8 X 30
35 - Пружина растяжения H137360 Количество:4
36 - Винт 19M7802 Количество:2 Примечание:M8 X 65
37 - Распорная втулка 28H1686 Количество:4 Примечание:0.364" X 0.540" X 5/8"
38 - Фиксатор AXE18734 Количество:2
39 - Винт 19M8318 Количество:2 Примечание:M8 X 45
40 - Пластина HXE26722
41 - Пружинный стопорный штифт 45M7105
42 - Вилка 54M4419
43 - Толкающе-буксир. кабель AZ39723
44 - Шайба 24M7024 Примечание:9 X 28 X 3 mm
45 - Распорная втулка Z32264
Наверх
WIDE DISCHARGE SPOUT (LOW ARC) - ST52570 ( ШИРОКИЙ SPOUT РАЗРЯДКИ (НИЗКАЯ ДУГА) - )
![Джон Дир 7250 WIDE DISCHARGE SPOUT (LOW ARC) WIDE DISCHARGE SPOUT (LOW ARC)]()
1 - Рукав AZ101240
2 - Рукав AZ101239
3 - Рукав AZ101238
4 - Пластина Z68680
4 - Износостойкая накладка Z74834 Примечание:(CHROME CARBIDE COATED) (SUB Z105385)
4 - Износостойкая накладка Z105385 Примечание:(DURA LINE) (SUB FOR Z74834)
4 - Износостойкая накладка Z105390
Примечание:(DURA LINE) (WITH MOISTURE SENSOR - NIR)
5 - Пластина Z68683
6 - Болт 03M7085 Примечание:M10 X 30
7 - Фланцевая гайка 14M7296 Примечание:M10
8 - Пластина Z68684
9 - Крышка AZ43830
10 - Щиток AZ54608
11 - Распорная втулка Z24862 Количество:8
12 - Болт 03M7200 Количество:4 Примечание:M12 X 40
13 - Щиток AZ56273
14 - Фланцевая гайка 14M7299 Количество:8 Примечание:M12
15 - Скоба T70659 Количество:2
16 - Винт 19M7867 Примечание:M8 X 25
16 - Винт 19M7866 Количество:8 Примечание:M8 X 20
17 - Фланцевая гайка 14M7298 Примечание:M8
18 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
19 - Шайба 24M7397 Примечание:8.400 X 24 X 2 mm
20 - Винт 19M8318 Количество:4 Примечание:M8 X 45
21 - Стопорная гайка 14M7166 Количество:4 Примечание:M8
22 - Винт с головкой 19M7269 Количество:2 Примечание:M8 X 50
Наверх
Переход лотка, зубчатый венец - ST52571
![Джон Дир 7250 Переход лотка, зубчатый венец Переход лотка, зубчатый венец]()
1 - База ....... Примечание:(ORD AXE23319)
2 - Винт 19M7819 Количество:5 Примечание:M12 X 90
3 - Подшипник HXE38630 Количество:2 Примечание:(SUB FOR Z65925)
4 - Гильза Z56692 Количество:4
5 - База AXE23319 Примечание:(SUB FOR AZ54264)
6 - Стопорная гайка 14M7401 Количество:8 Примечание:M12
7 - Прокладка Z104185 Количество:4
8 - Зубчатый венец Z104829
9 - Прокладка Z68482 Примечание:TK = 0.2 mm
10 - Стопор Z67197 Количество:2
11 - Винт 19M7835 Примечание:M10 X 35
12 - Винт 19M7837 Примечание:M12 X 110
13 - Распорная втулка H165595 Количество:8
14 - Прокладка Z67195 Количество:4
15 - Бандаж Z68489
16 - Стопор Z104970
17 - Стопор AZ103673
Наверх
Фартук лотка - ST52572
![Джон Дир 7250 Фартук лотка Фартук лотка]()
1 - Заслонка AZ53234
1 - Заслонка AZ100714 Примечание:(DURA LINE)
2 - Винт 19M8292 Примечание:M10 X 50
3 - Распорная втулка Z22052
4 - Подпорка AZ101242 Количество:2
5 - Рычаг Z78550
6 - Фланцевая гайка 14M7296 Примечание:M10
7 - Шплинт 11M7015 Количество:2 Примечание:3.200 X 25 mm
8 - Шайба 24M7028 Количество:5 Примечание:10.500 X 20 X 2 mm
9 - Крепление со штифтом Z22915
10 - Вилка 54M4422
11 - Стопорная гайка 14M7400 Количество:4 Примечание:M10
12 - Подпорка AZ51121 Примечание:(Только для плоского разгрузочного лотка) LGTH = 2115 mm
12 - Подпорка AZ51719 Примечание:(Только для плоского разгрузочного лотка) LGTH = 1140 mm
12 - Кулиса AZ59938 Примечание:LGTH = 1348 MM
12 - Кулиса AZ59937 Примечание:LGTH = 531 MM
13 - Крепление со штифтом Z68728
14 - Шайба 24M7222 Количество:4 Примечание:16 X 22 X 1.500 mm
15 - Втулка Z56621 Количество:4
16 - Винт 21M7093 Количество:4 Примечание:M10 X 30
17 - Заслонка AZ54380
17 - Заслонка AZ100715 Примечание:(DURA LINE)
18 - Пружина растяжения Z55867
19 - Крепление со штифтом 45M7060 Примечание:10 X 40 mm
20 - Шплинт 11M7021 Количество:2 Примечание:4 X 25 mm
21 - Штифт 45M6299
22 - Метка Z106089
23 - Отражатель AZ47247 Количество:2
Наверх
SPOUT FLAP ADJUSTING MOTOR - ST52573 ( ИЗЛИВ РЕГУЛИРОВКА ЗАСЛОНКИ ДВИГАТЕЛЯ - )
![Джон Дир 7250 SPOUT FLAP ADJUSTING MOTOR SPOUT FLAP ADJUSTING MOTOR]()
1 - Болт 03M7085 Количество:3 Примечание:(Только для плоского разгрузочного лотка) M10 X 30
2 - Распорная втулка Z24862 Количество:3 Примечание:(Только для плоского разгрузочного лотка)
3 - Фланцевая гайка 14M7296 Количество:3 Примечание:(Только для плоского разгрузочного лотка) M10
4 - Винт с головкой 19M7274 Количество:2 Примечание:(Только для плоского разгрузочного лотка) M8 X 70
4 - Винт с головкой 19M7663 Количество:2 Примечание:M8 X 70
5 - Стопор AZ54430 Примечание:(Только для плоского разгрузочного лотка)
6 - Шплинт 11M7013 Количество:2 Примечание:3.200 X 18 mm
7 - Шайба 24M7047 Количество:5 Примечание:13 X 24 X 2.500 mm
8 - Крепление со штифтом Z43265
9 - Стопорная гайка 14M7166 Количество:2 Примечание:M8
10 - Стопорная гайка 14M7168 Примечание:M12
11 - Электродвигатель AZ53119
Наверх
Spout Turning Sensor and Support, Automatic Spout Positioning - ST52574 ( Излив поворотный датчик и поддержка, автоматическое позиционирование излива - )
![Джон Дир 7250 Spout Turning Sensor and Support, Automatic Spout Positioning Spout Turning Sensor and Support, Automatic Spout Positioning]()
1 - Стопорная гайка 14M7165 Количество:5 Примечание:M6
2 - Фланцевая гайка 14M7298 Количество:6 Примечание:M8
3 - Винт 19M7866 Количество:2 Примечание:M8 X 20
4 - Винт 21M7199 Количество:6 Примечание:M5 X 10
5 - Винт 21M7455 Примечание:M6 X 20
6 - Прокладка 24M7169 Количество:2
7 - Пружинное кольцо 40M7195
8 - Опора AXE17160 Примечание:SUB FOR AZ101244
9 - Передача AZ101260 Serial No.______-511705
9 - Передача AXE12665 Serial No.511706-______
10 - Датчик AZ102434 Количество:3
11 - Крышка Z101619
12 - Втулка Z55135
13 - Винт 19M7775 Количество:2 Примечание:M6 X 16
14 - Винт 19M7797 Примечание:M6 X 40
15 - Винт 19M7865 Количество:2 Примечание:M8 X 16
16 - Винт 19M7867 Количество:2 Примечание:M8 X 25
17 - Шайба 24M7054 Примечание:6.400 X 12 X 1.600 mm
18 - Датчик AZ64667 Количество:2
19 - Уголок Z101595
20 - Рычаг Z101596
21 - Крышка Z101597
22 - Опора Z101598
.. - Комплект датчиков BZ100182 Примечание:NLA ORDER, BXE10353, KIT
.. - Датчик BXE10353 Примечание:Комплект
Наверх
Опора лотка - ST52575
![Джон Дир 7250 Опора лотка Опора лотка]()
1 - Опора AXE23323 Примечание:SUB FOR AZ100490
2 - Винт 19M7866 Количество: 10 Примечание:M8 X 20
3 - Скоба AXE23325 Примечание:SUB FOR AZ100668
4 - Стопорная гайка 14M7517 Количество:4 Примечание:M10
5 - Болт 03M7101 Количество:4 Примечание:M10 X 50
6 - Зеркало заднего вида AZ49140
7 - Зеркало заднего вида Z66635
8 - Винт с головкой 19M7164 Примечание:M8 X 50
9 - Стопорная шайба 12M7032 Примечание:8.400 mm
10 - Скоба ....... Примечание:(ORD AZ49428)
11 - Скоба ....... Примечание:(ORD AZ49428)
12 - Карман AZ49428
13 - Трак Z100270
14 - Шайба 24M7096 Количество:4 Примечание:10.500 X 18 X 1.600 mm
15 - Опора AXE23324
15 - Опора AXE23327
16 - Винт 19M7807 Количество:4 Примечание:M10 X 60
17 - Стопорная гайка 14M7400 Количество:4 Примечание:M10
Наверх
