Содержимое: Каталог Запчастей John Deere :1450CWSWTS and 1550CWSWTS Combines (European Edition) - PC9186 70 Гидравлическая система
FLOW DIVIDER VALVE - REEL SPEED CONTROL - ST653501 ( ДЕЛИТЕЛЬ ПОТОКА КЛАПАН - БАРАБАН-КОНТРОЛЬ СКОРОСТИ - )
HYDRAULIC OIL RESERVOIR - ST653502 ( ГИДРАВЛИЧЕСКОЕ МАСЛО ВОДОХРАНИЛИЩЕ - )
HYDRAULIC PUMP - SUPPORT AND BELT TENSIONER - ST653503 ( ГИДРАВЛИЧЕСКИЙ НАСОС И НАТЯЖИТЕЛЬ РЕМНЯ - )
TRIPLE HYDRAULIC PUMP - COMPONENTS (BOSCH) - ST653504 ( ТРОЙНОЙ ГИДРАВЛИЧЕСКИЙ НАСОС - КОМПОНЕНТЫ (БОШ) - )
VENTURI STEERING - COMPONENTS - ST653505 ( РУЛЕВОЕ ВЕНТУРИ - КОМПОНЕНТЫ - )

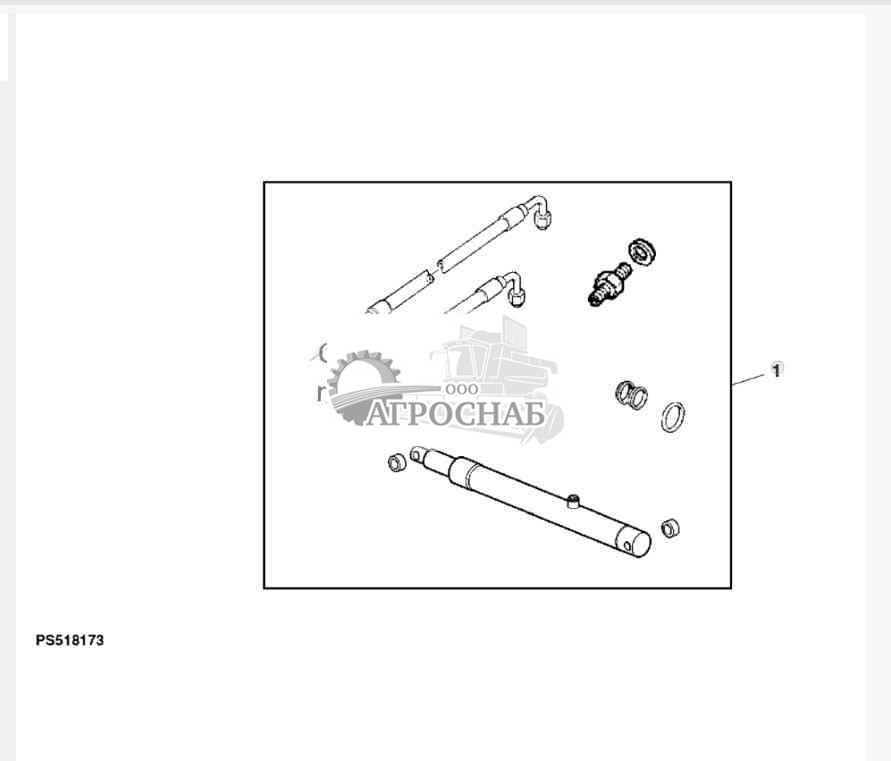

Attachment, Hydraullic Cylinder Assembly - ST755800 ( Крепления, Цилиндр Hydraullic Сборки )

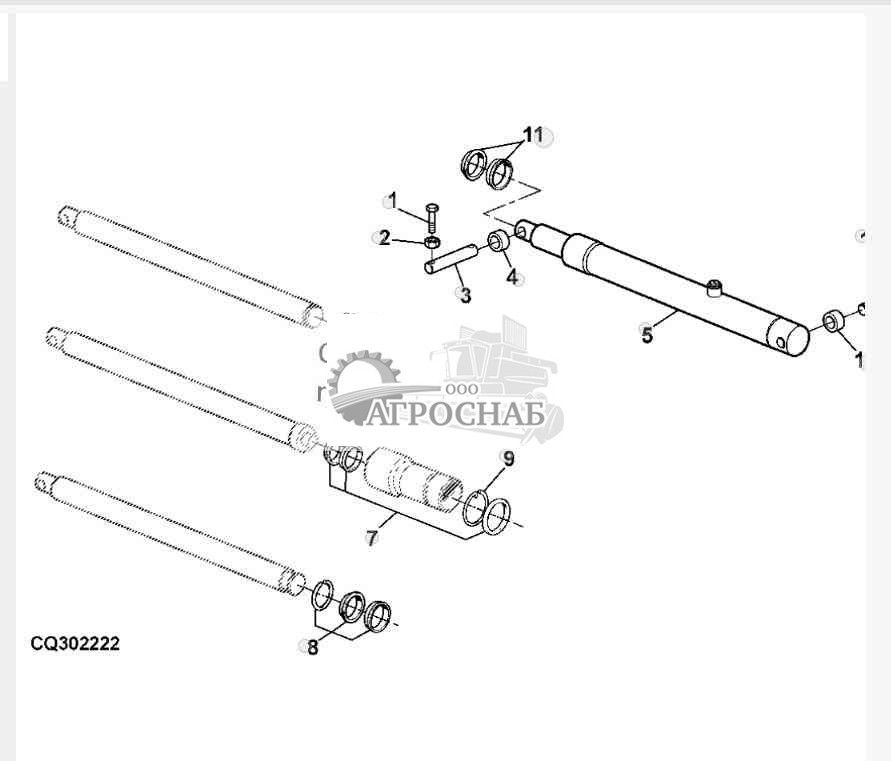

PLATFORM LIFT CYLINDER - ST653506 ( ПЛАТФОРМА ПОДЪЕМА ЦИЛИНДРА )
ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ПОВОРОТНОГО РАЗГРУЗОЧНОГО ШНЕКА - ST653507

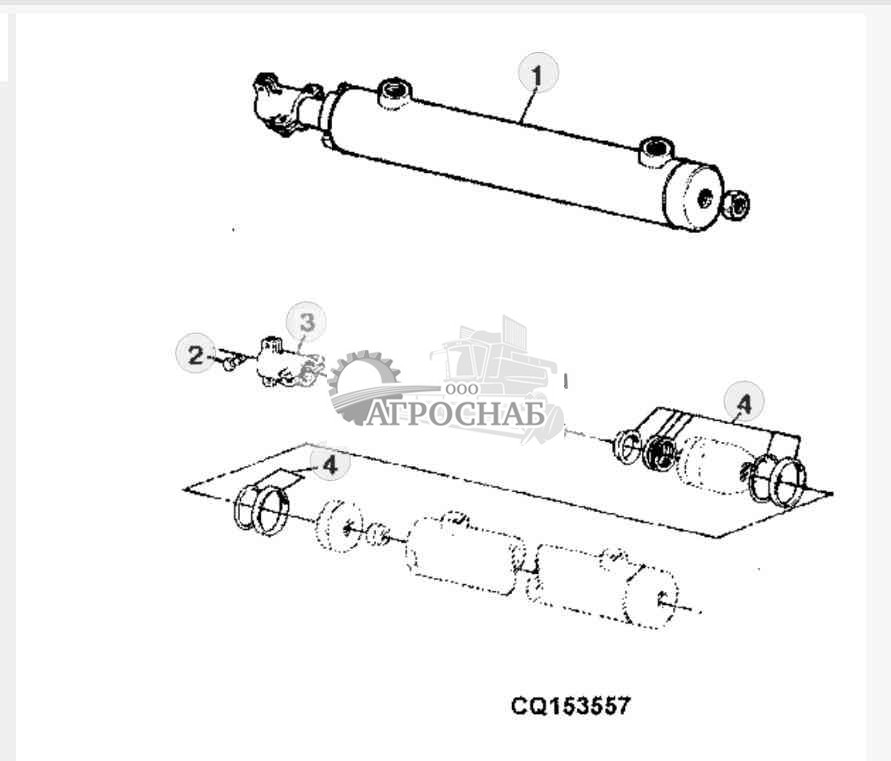

Гидроцилиндр рулевого управления - ST653508

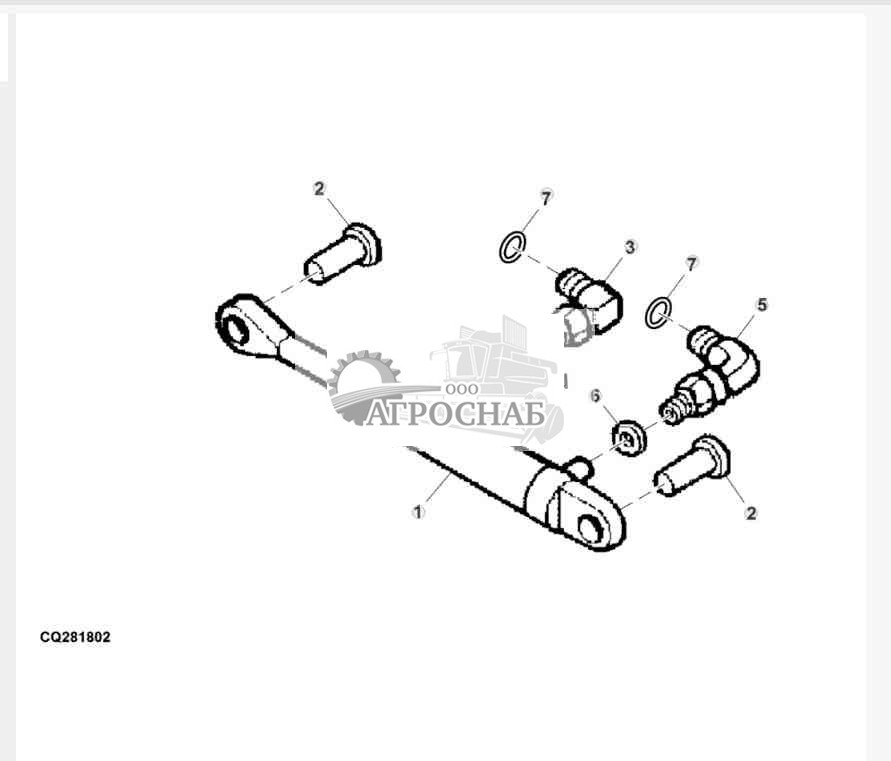

HYDRAULIC CYLINDER - HEADER LATERAL TILT - ST653509 ( ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР - КОЛЛЕКТОР БОКОВОГО НАКЛОНА )

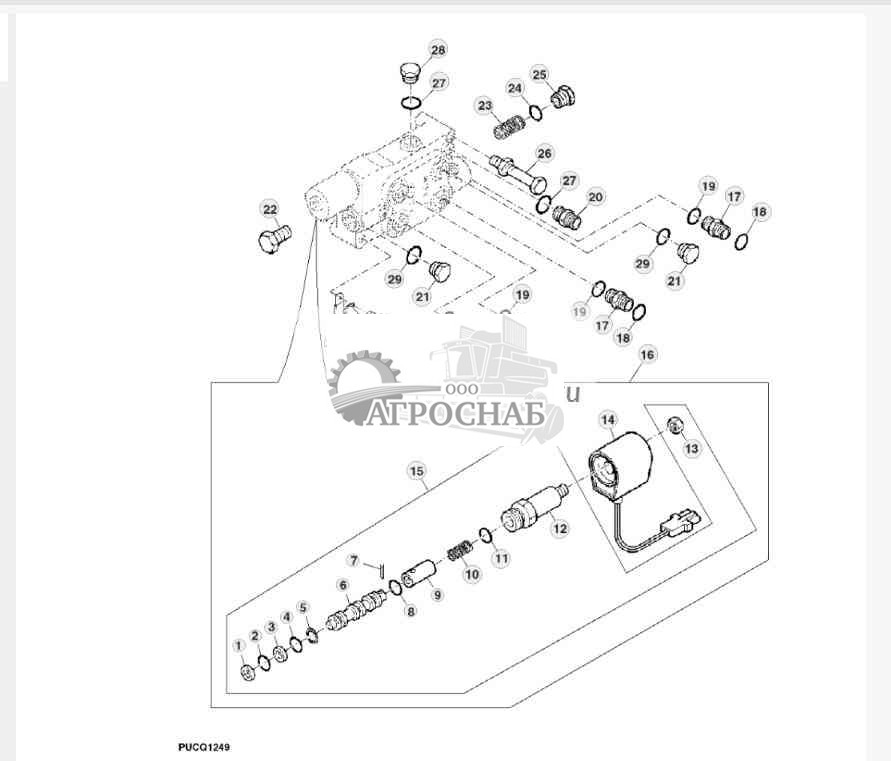

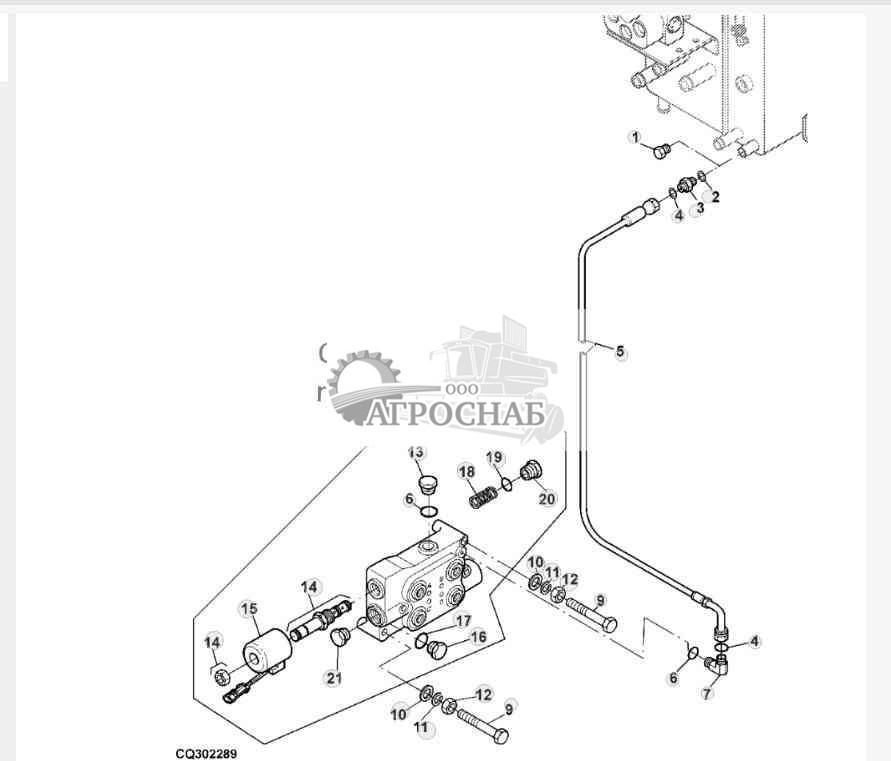

HYDRAULIC CIRCUIT - STEERING (FRONT) - ST653510 ( ГИДРАВЛИЧЕСКИЙ КОНТУР РУЛЕВОГО УПРАВЛЕНИЯ (СТОЙКА) - )
HYDRAULIC CIRCUITS - STEERING (REAR) - ST653511 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ (ЗАДНИЙ) - )

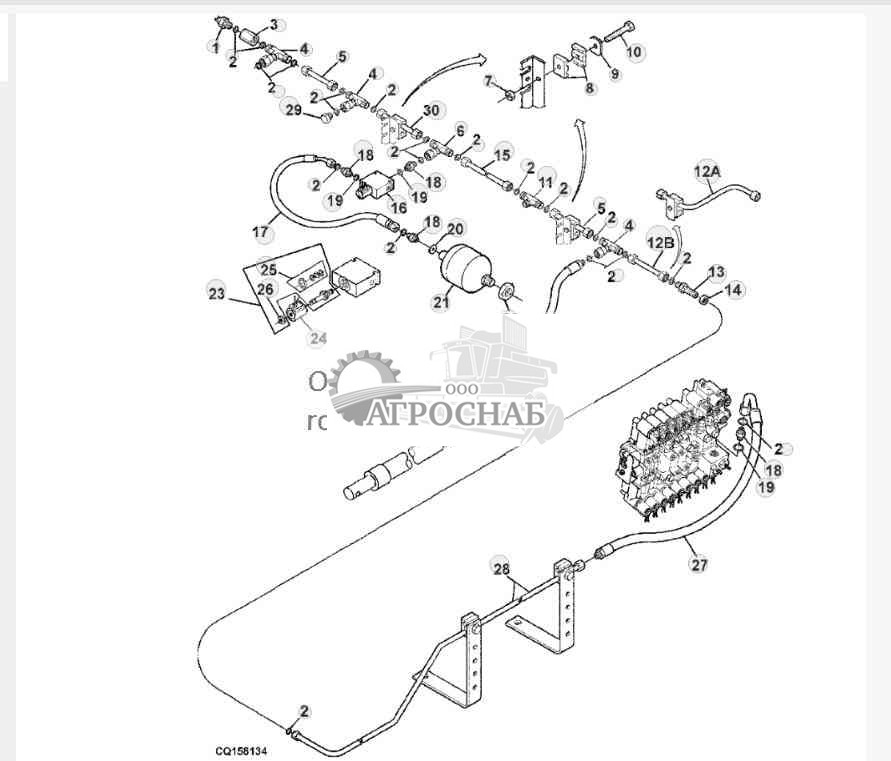

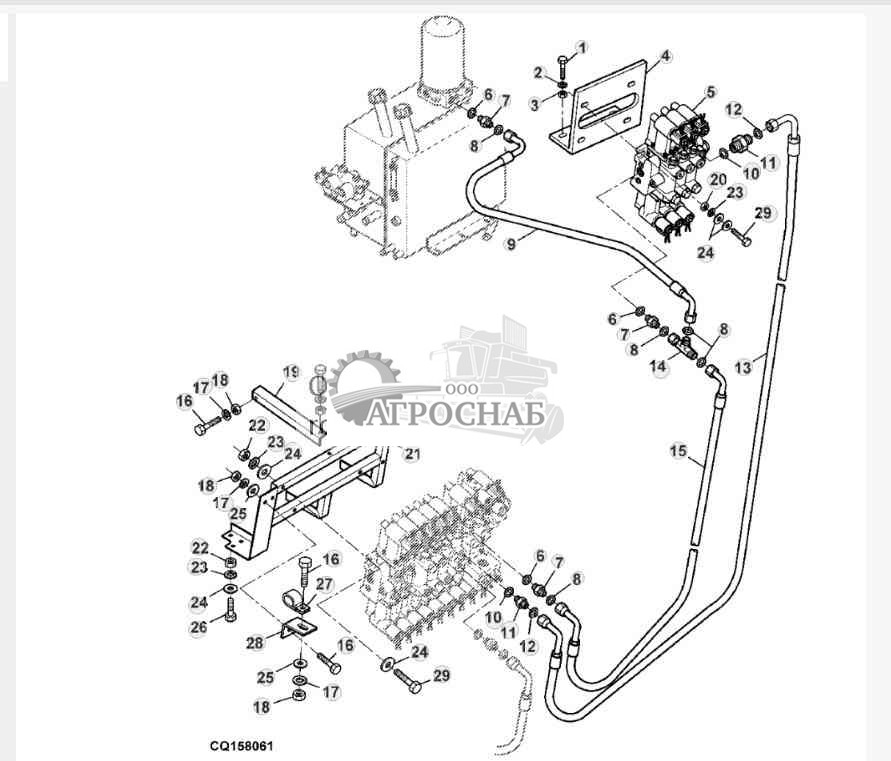

HYDRAULIC CIRCUITS - HYDRAULIC COMMAND - ST653512 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - КОМАНДУ ГИДРАВЛИЧЕСКОЙ )

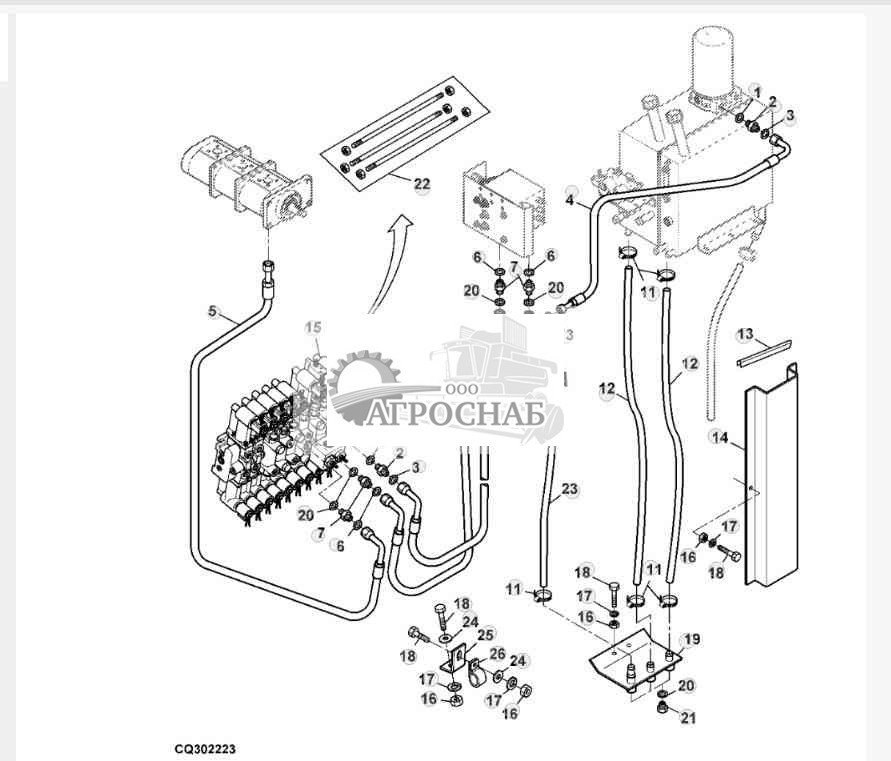

Гидравлические контуры, гидравлическое управление - ST653513

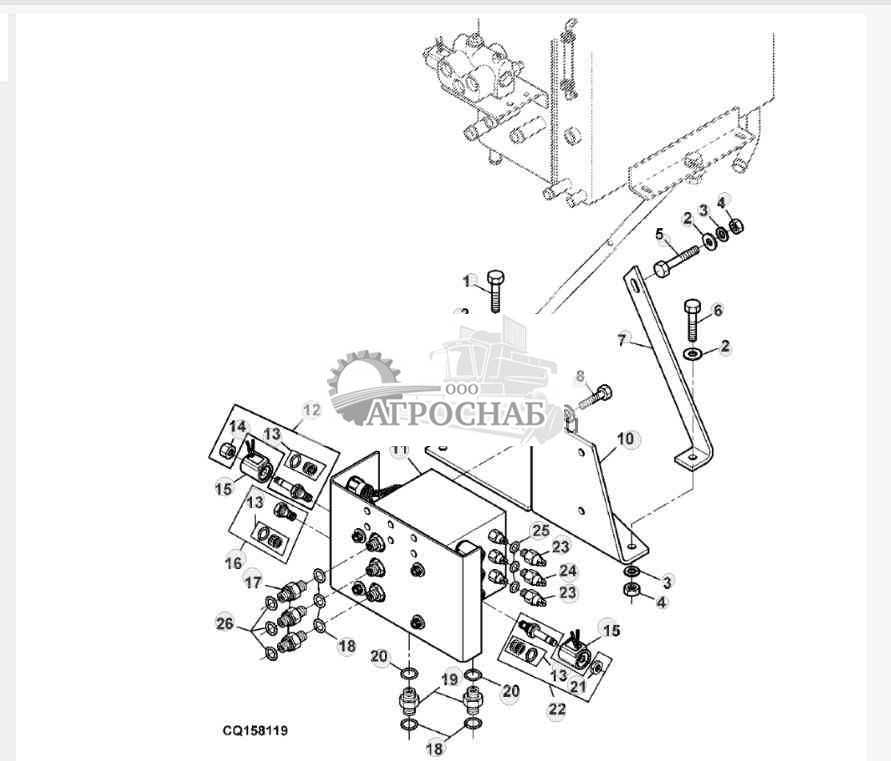

Гидравлическое управление и опора - ST653514

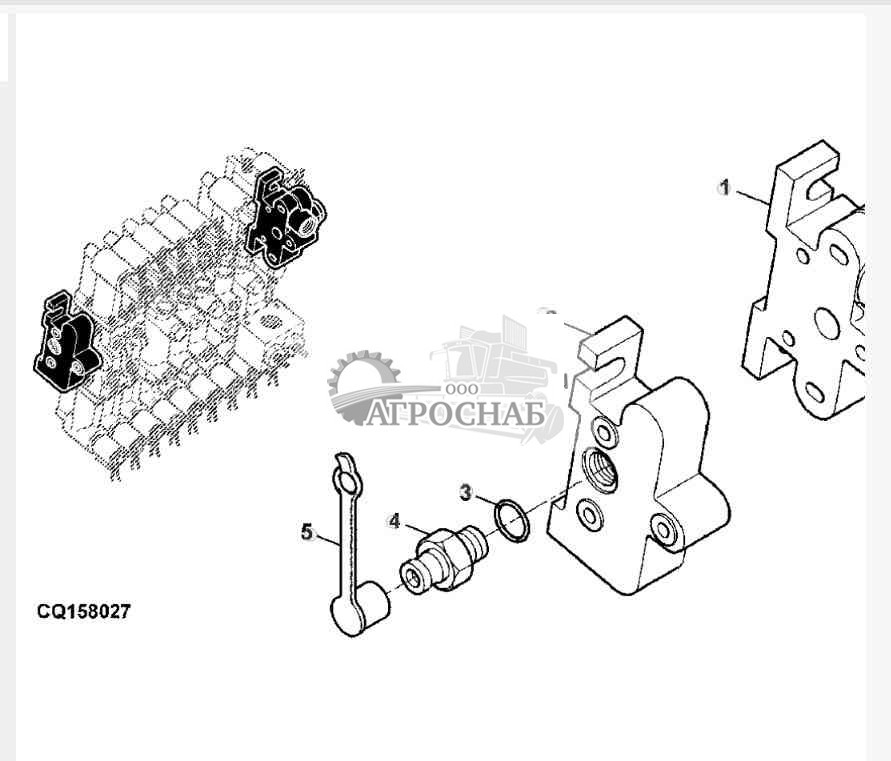

CONTROL VALVES - ST653515 ( РЕГУЛИРУЮЩИЕ КЛАПАНЫ - )

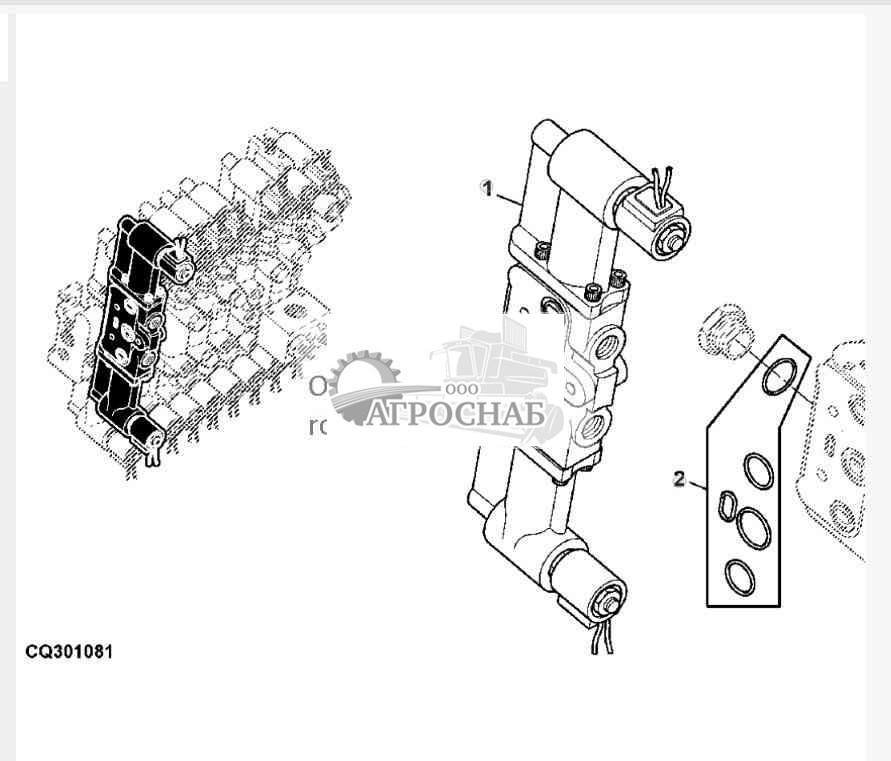

PLATFORM TILT CONTROL VALVE - ST653516 ( РЕГУЛИРОВКА НАКЛОНА ПЛАТФОРМЫ КЛАПАН - )

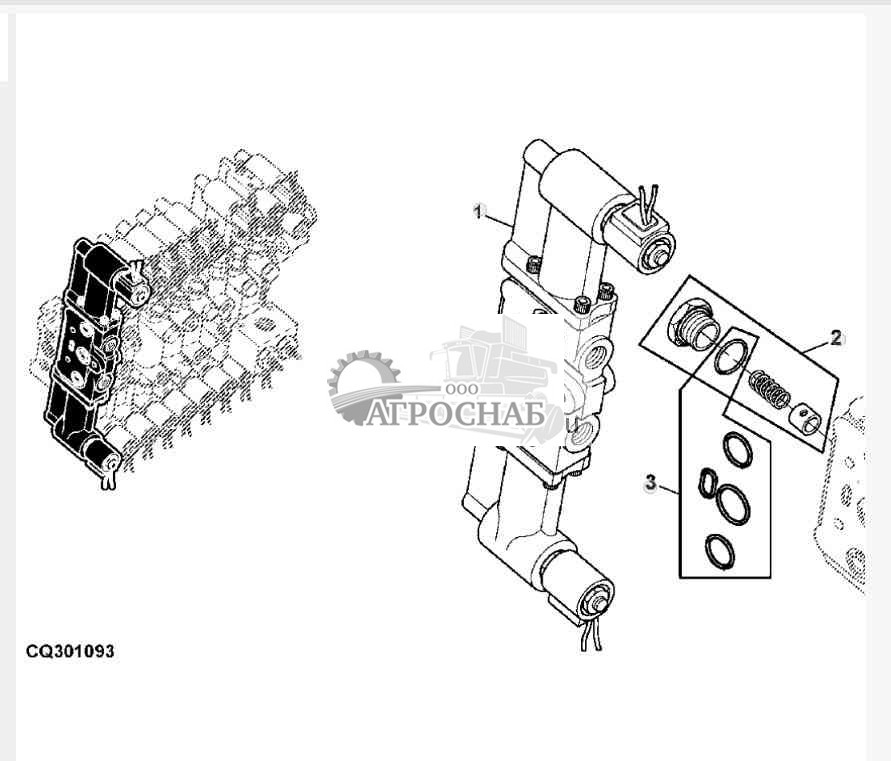

UNLOADING TUBE CONTROL - ST653517 ( РАЗГРУЗКА КОНТРОЛЬНОЙ ТРУБКЕ - )

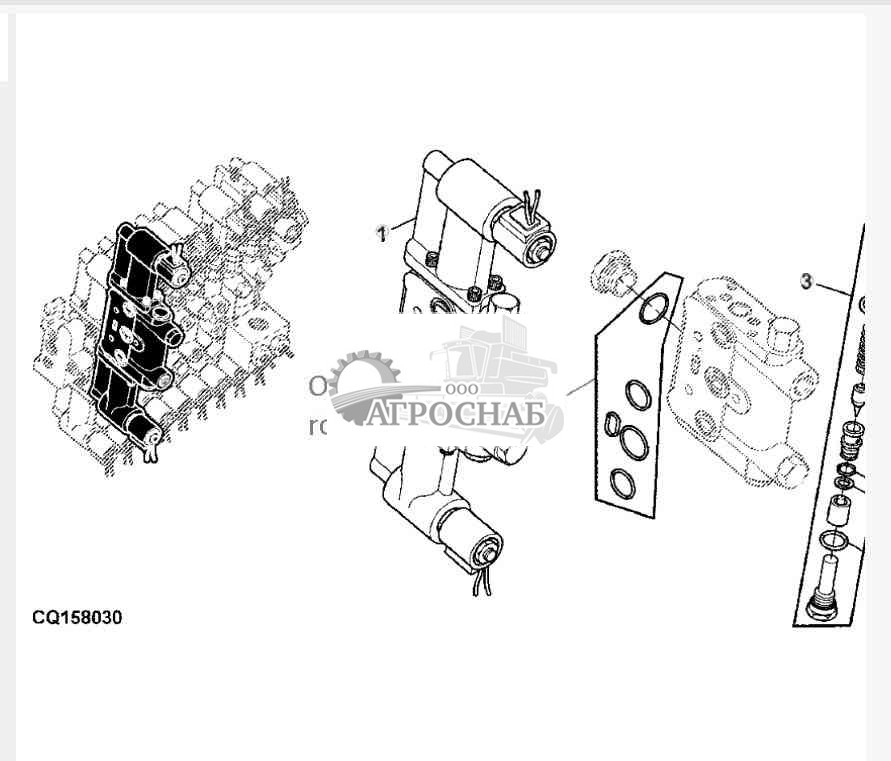

Posi-Torq Control Valve - ST653518 ( Поз-Torq С Клапан - )

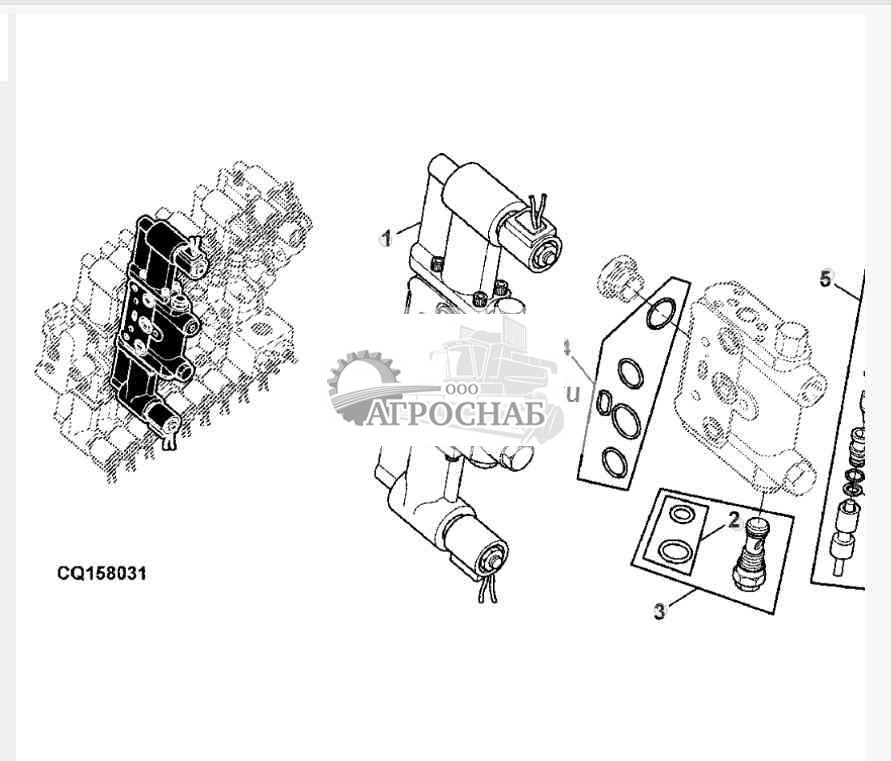

REEL FOREAFT - ST653519 ( ВЬЮРОК FOREAFT - )

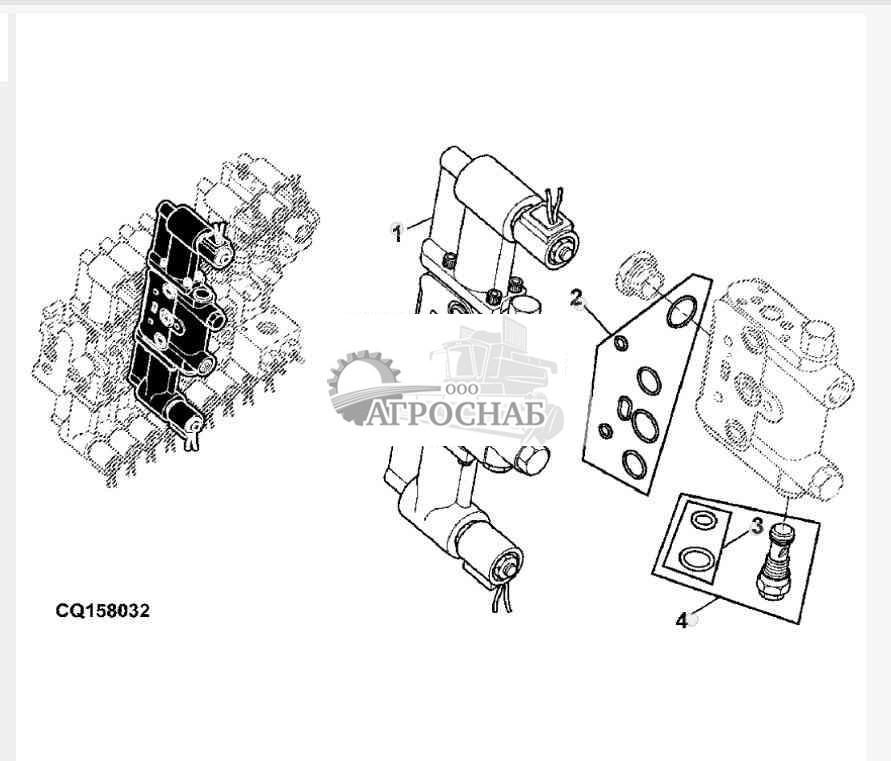

REEL LIFT CONTROL - ST653520 ( КОНТРОЛЬ ПОДЪЕМА БАРАБАНОВ )

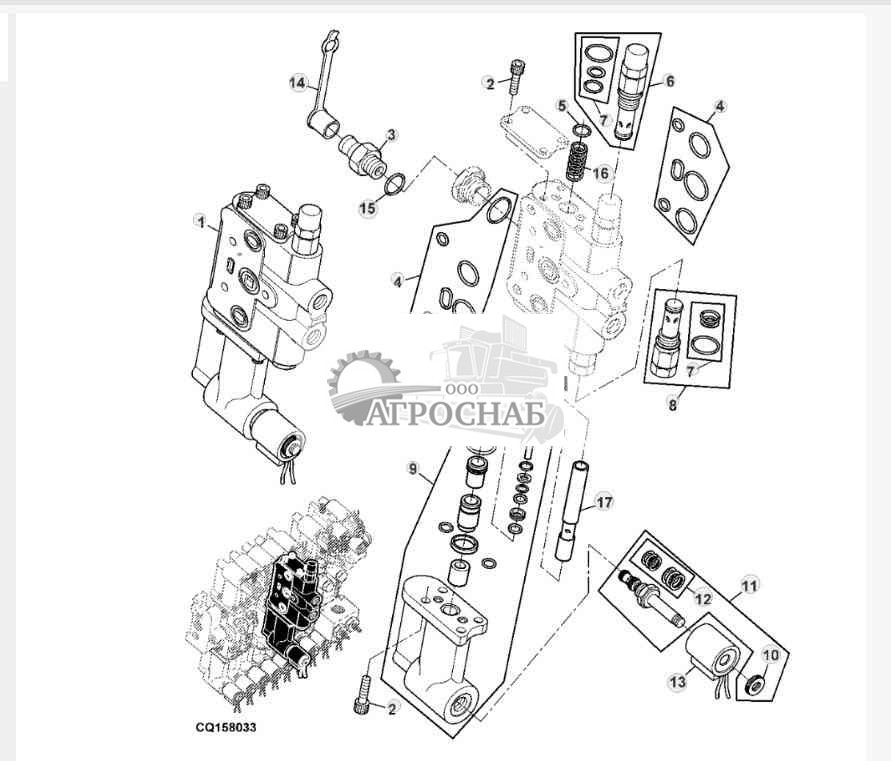

MAIN VALVE WITH SOLENOID - ST653521 ( ГЛАВНОГО КЛАПАНА С ЭЛЕКТРОМАГНИТ - )
Electrical Platform Control - Platform Raising - ST653522 ( Контроль Электрических Платформа - Поднятие Платформы )

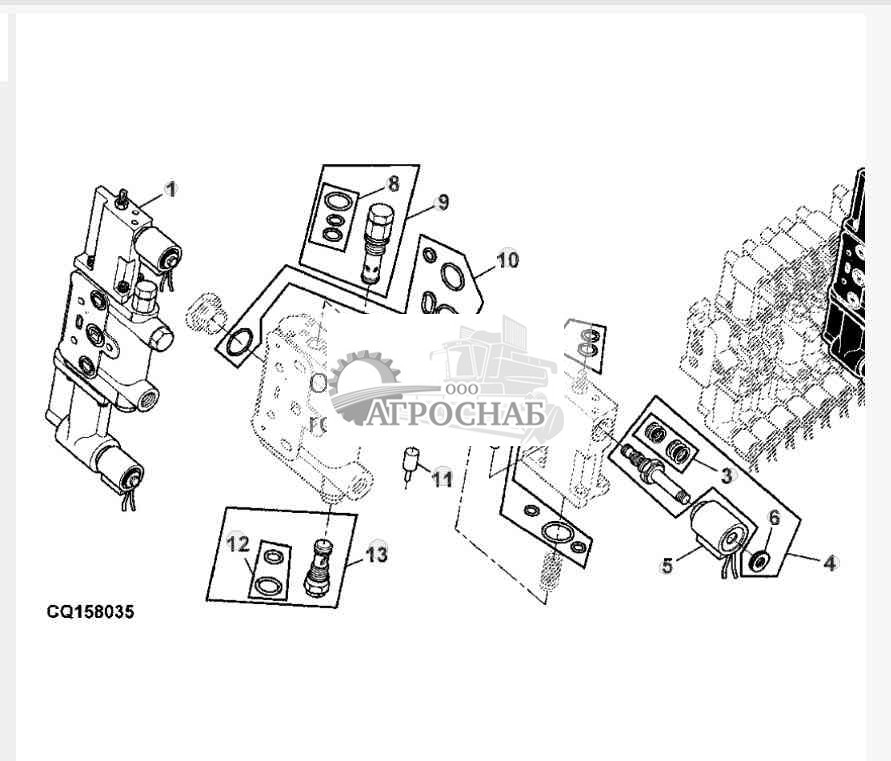

AUTOMATIC PLATFORM CONTROL - PLATFORM RAISING - ST653523 ( АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПЛАТФОРМОЙ ПОДНЯТИЯ ПЛАТФОРМЫ )
HEADER REVERSER - ST653524 ( ЗАГОЛОВОК РЕВЕРСОР - )

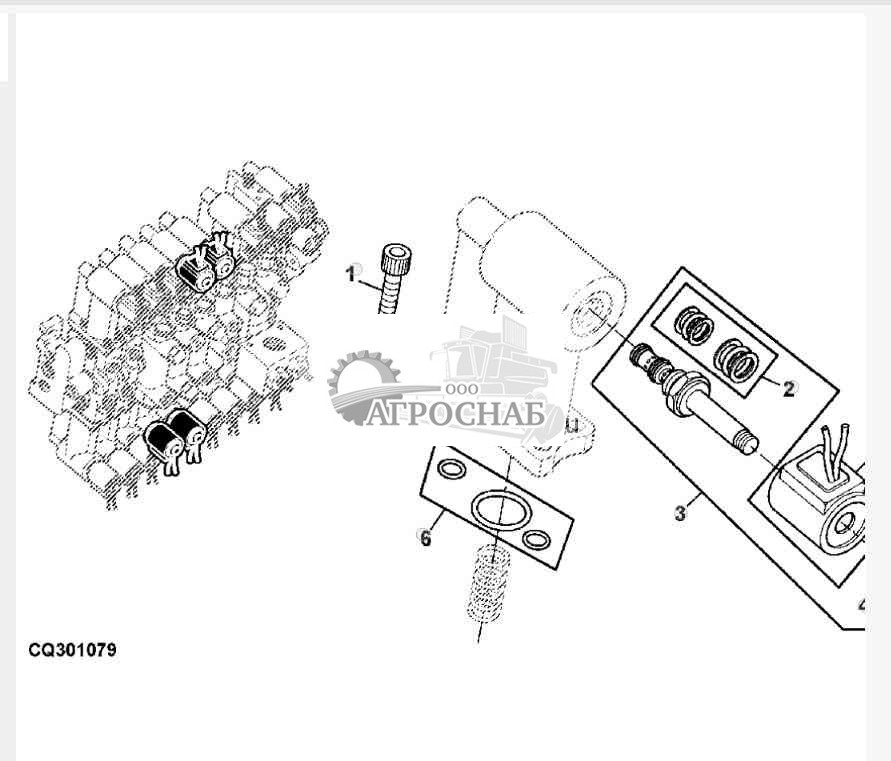

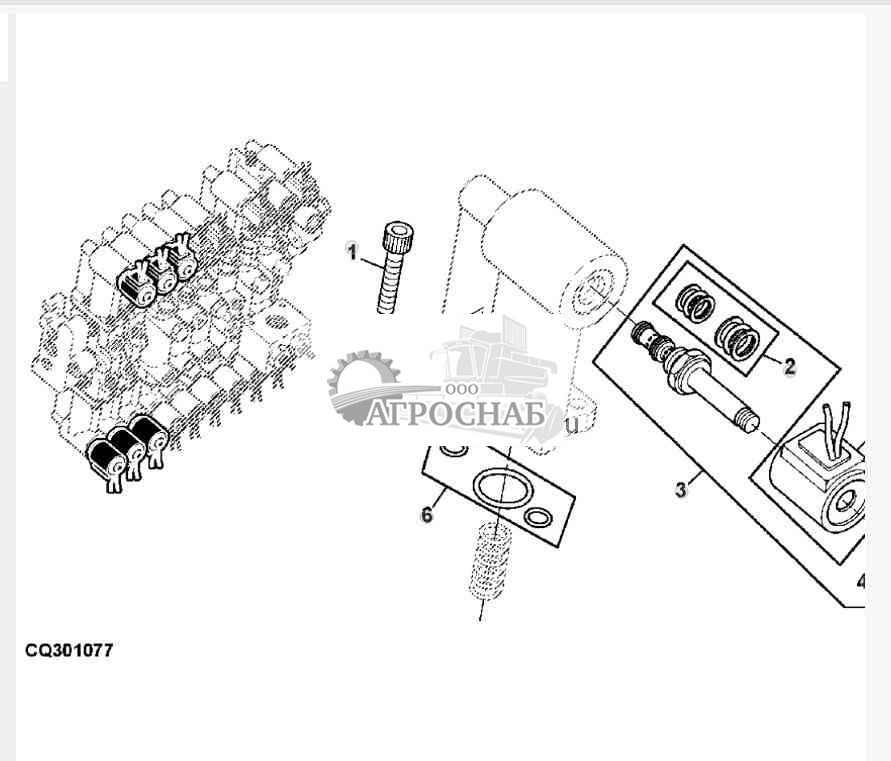

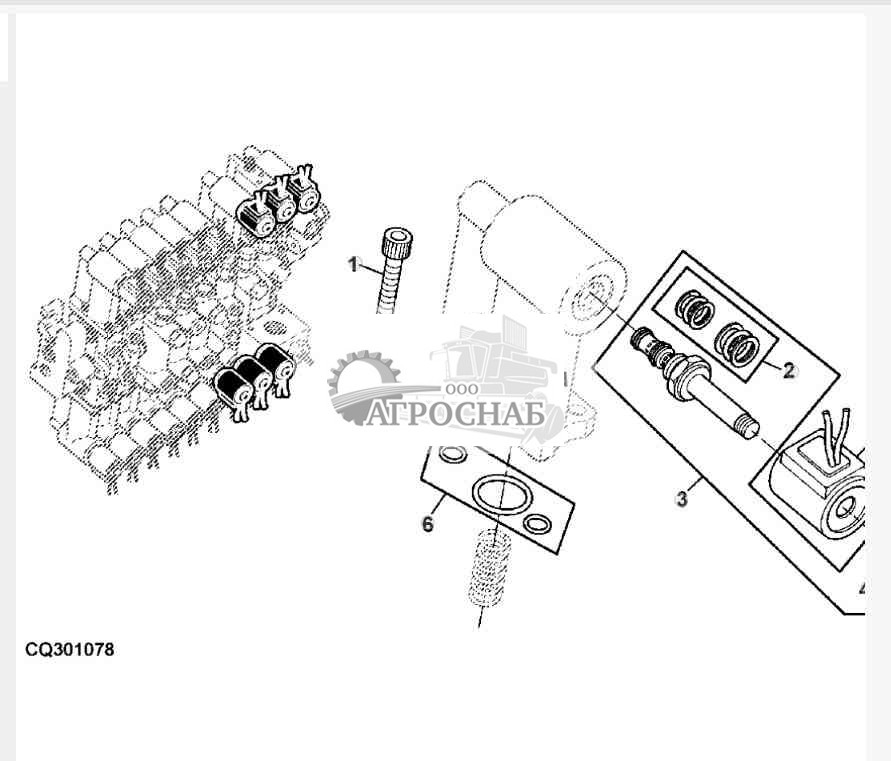

SOLENOID VALVE - ST653525 ( КЛАПАН СОЛЕНОИДА - )
SOLENOID VALVE - ST653526 ( КЛАПАН СОЛЕНОИДА - )

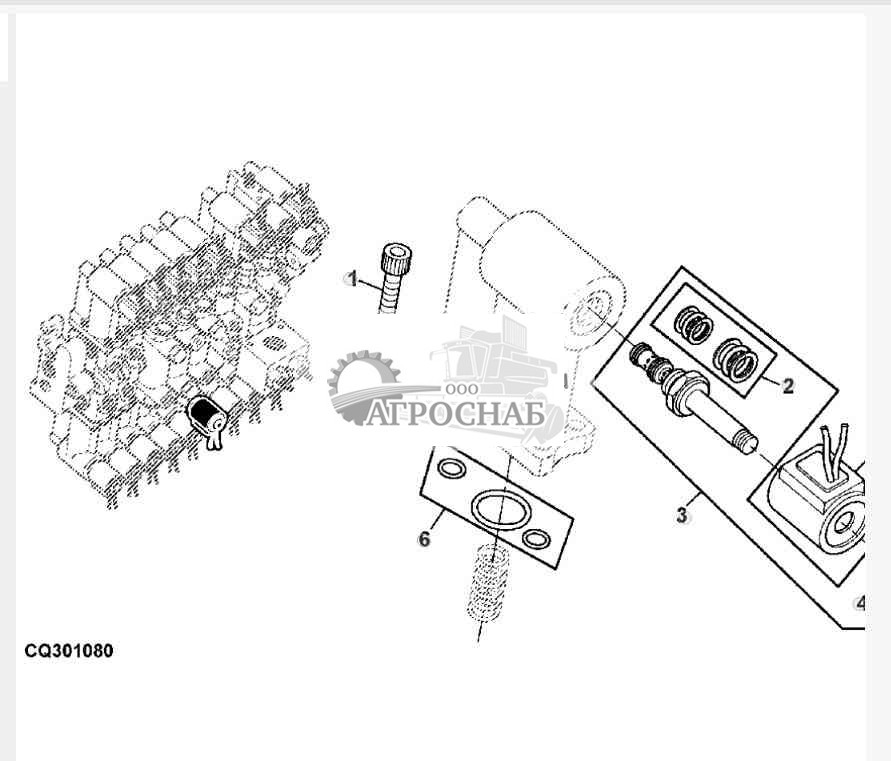

LOGIC SPLITTER SOLENOID - ST653527 ( ЛОГИКА СПЛИТТЕР ЭЛЕКТРОМАГНИТНЫЙ )
SOLENOID VALVE - ST653528 ( КЛАПАН СОЛЕНОИДА - )

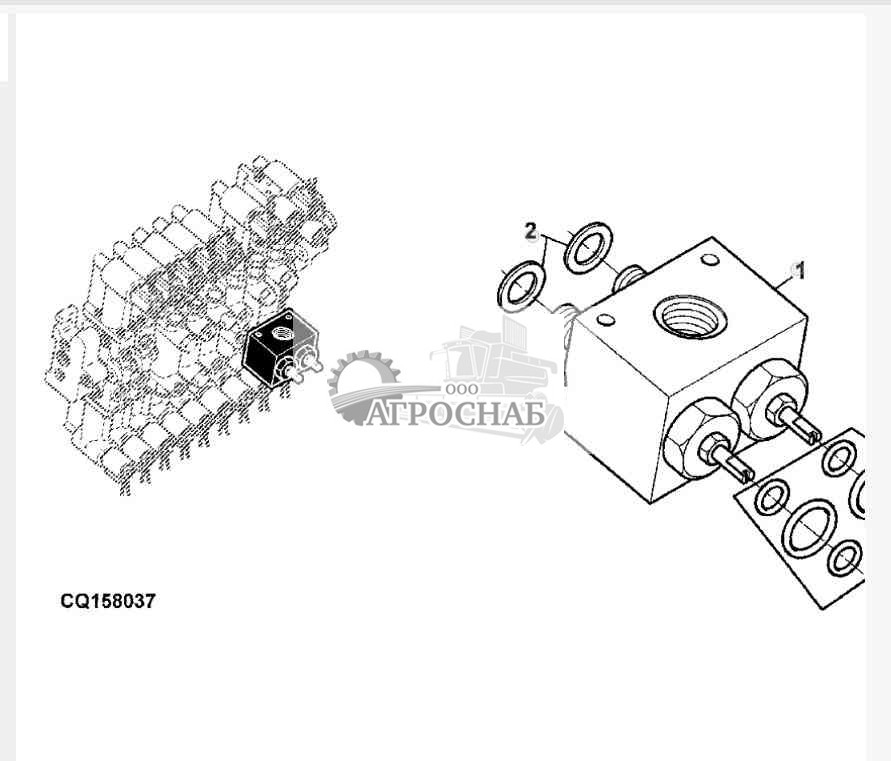

PLATFORM LOWERING - ST653529 ( ПЛАТФОРМА ПОНИЖАЯ - )

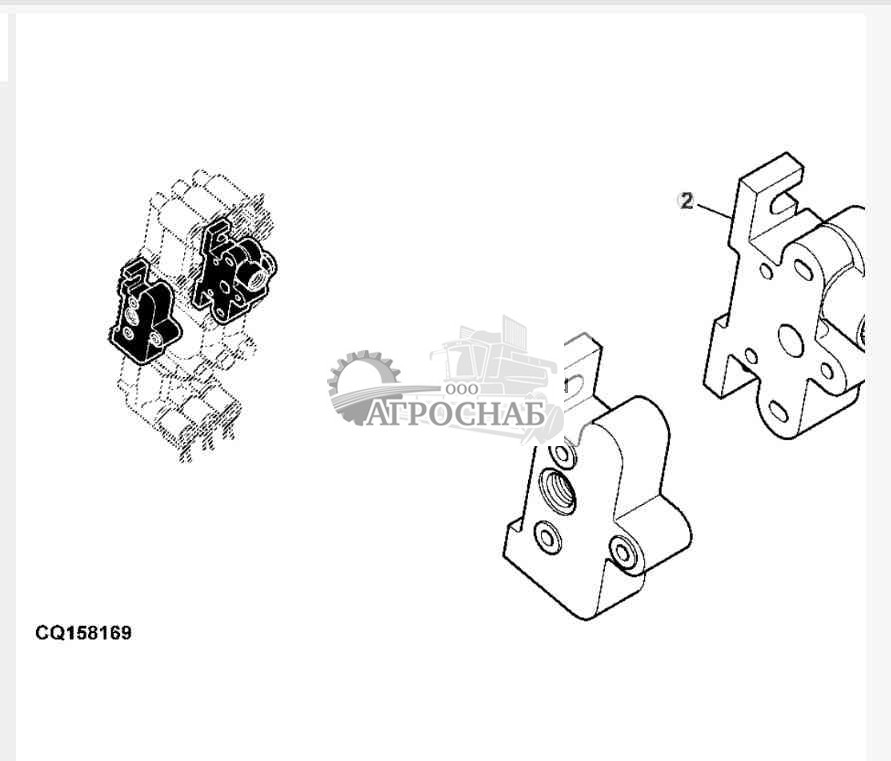

SECONDARY VALVE STACK - ADMISSION AND DISCHARGE - ST653530 ( ВТОРИЧНЫЙ БЛОК КЛАПАНА - ПРИЕМ И РАЗГРУЗКУ - )

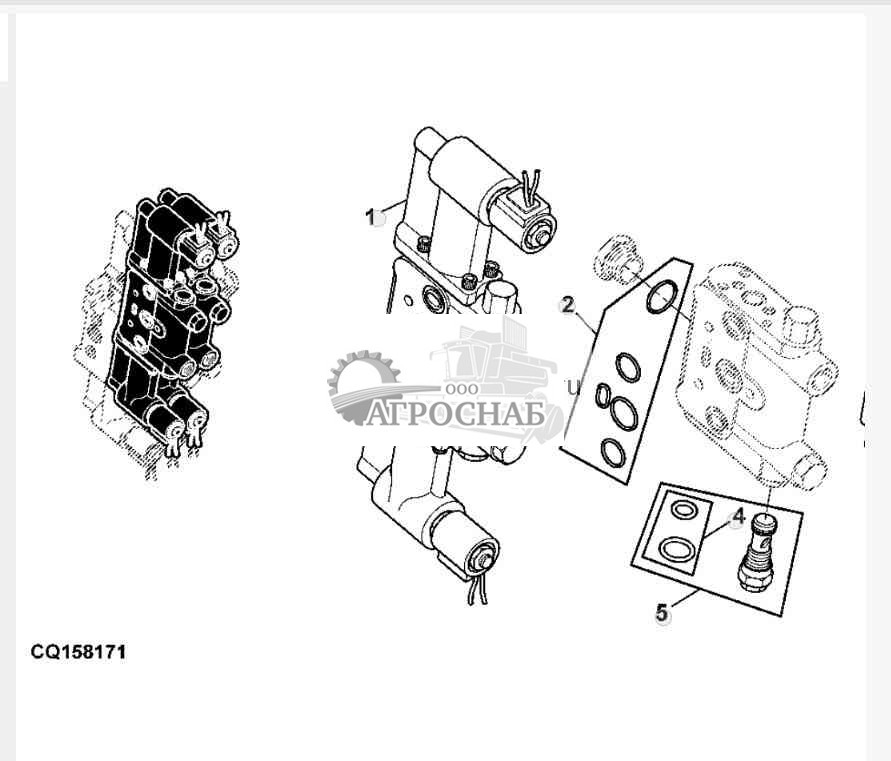

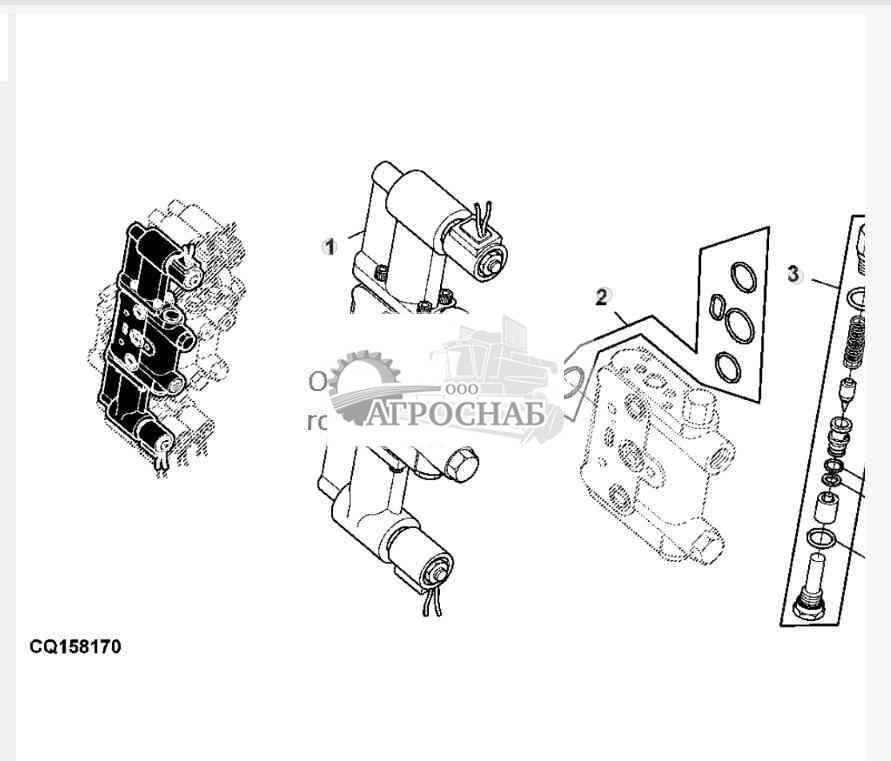

SECONDARY HYDRAULIC BLOCK - UNLOADING AUGER DRIVE - ST653531 ( ВТОРИЧНЫЙ ГИДРАВЛИЧЕСКИЙ БЛОК - ВЫГРУЗНОЙ ШНЕК - ПРИВОД )
SECONDARY HYDRAULIC BLOCK - THRESHING UNIT AND STRAW CHOPPER AND HEADER DRIVE - ST653532 ( ВТОРИЧНЫЙ ГИДРАВЛИЧЕСКИЙ БЛОК - МОЛОТИЛЬНЫЙ АГРЕГАТ И ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ И ЗАГОЛОВКОВ - )

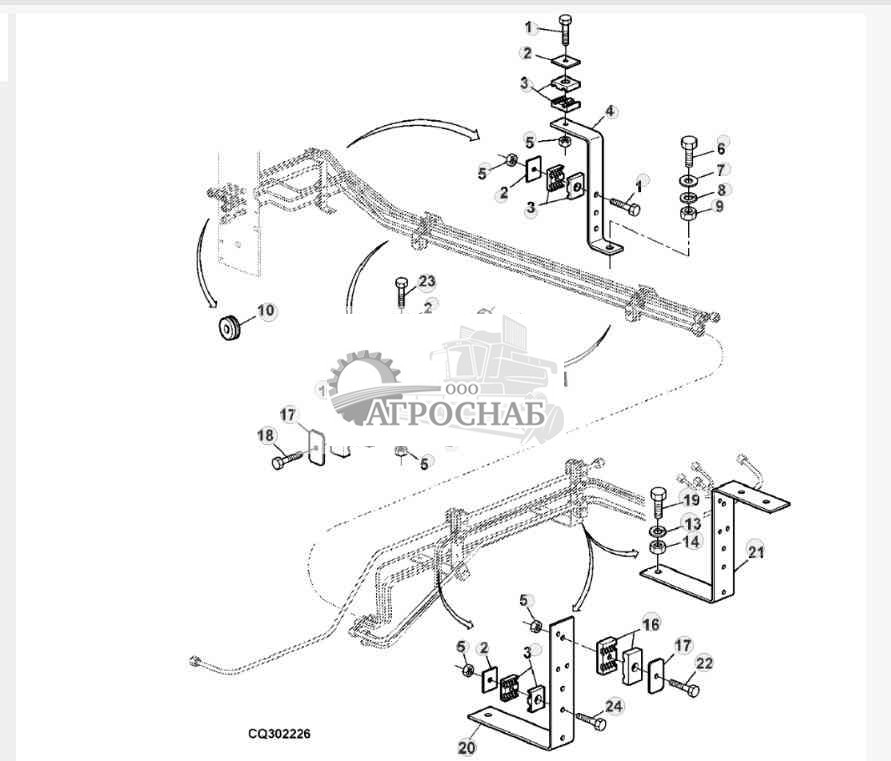

HYDRAULIC CIRCUIT - SUPPORTS - ST653534 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - ПОДДЕРЖКА - )
Гидравлический контур — разгрузочный патрубок - ST653535

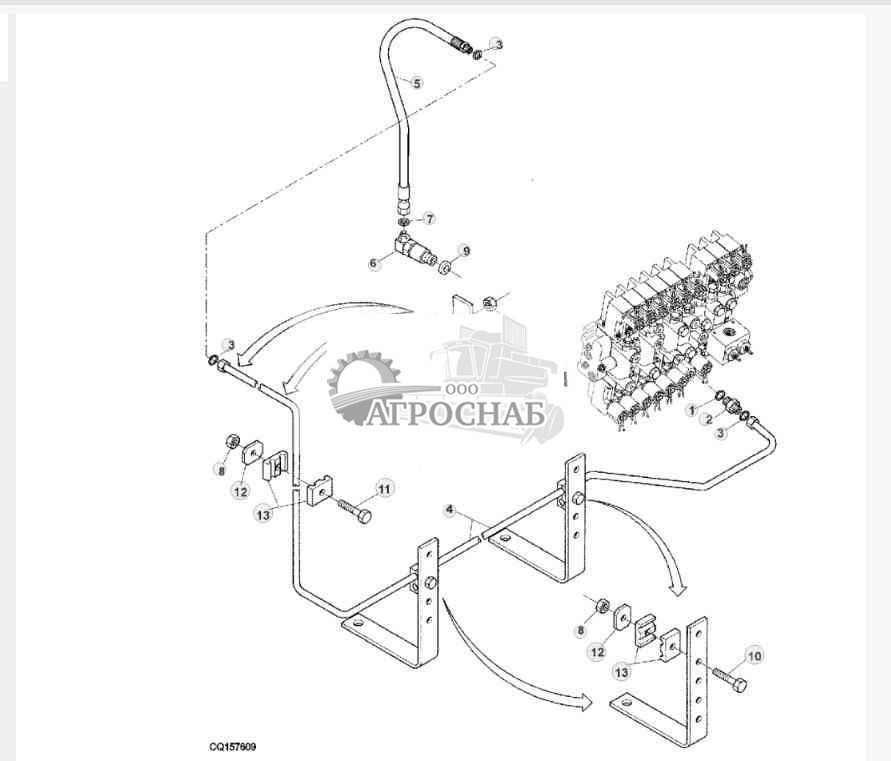

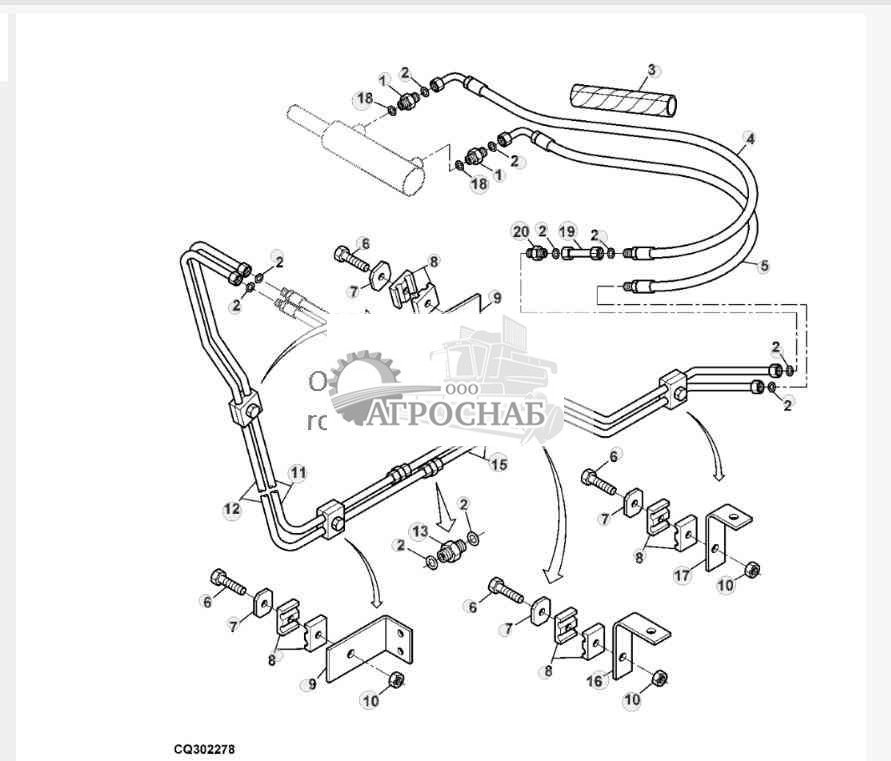

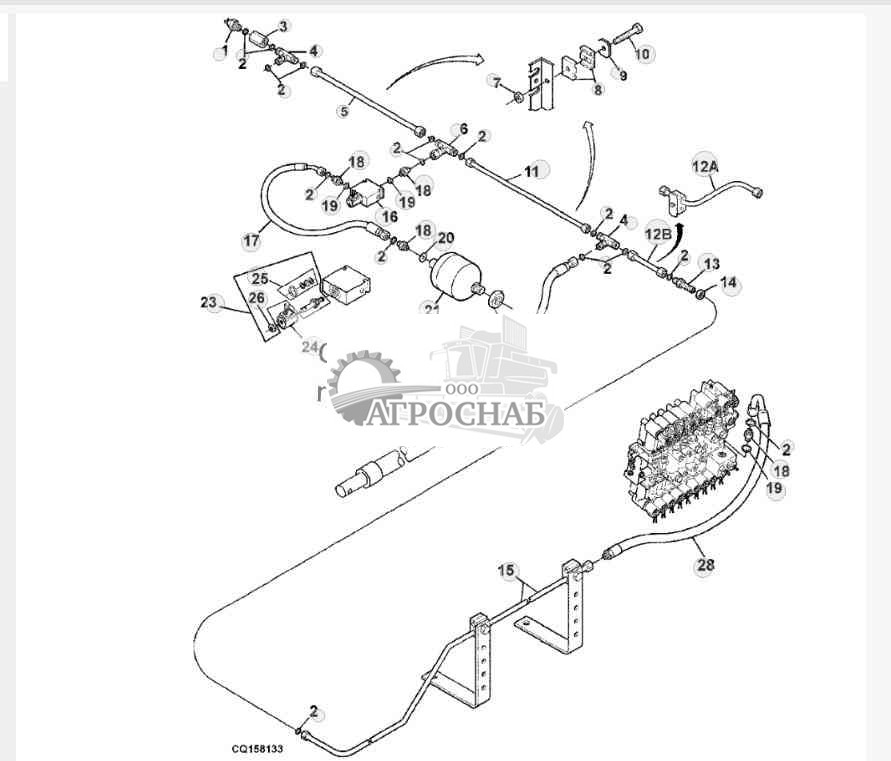

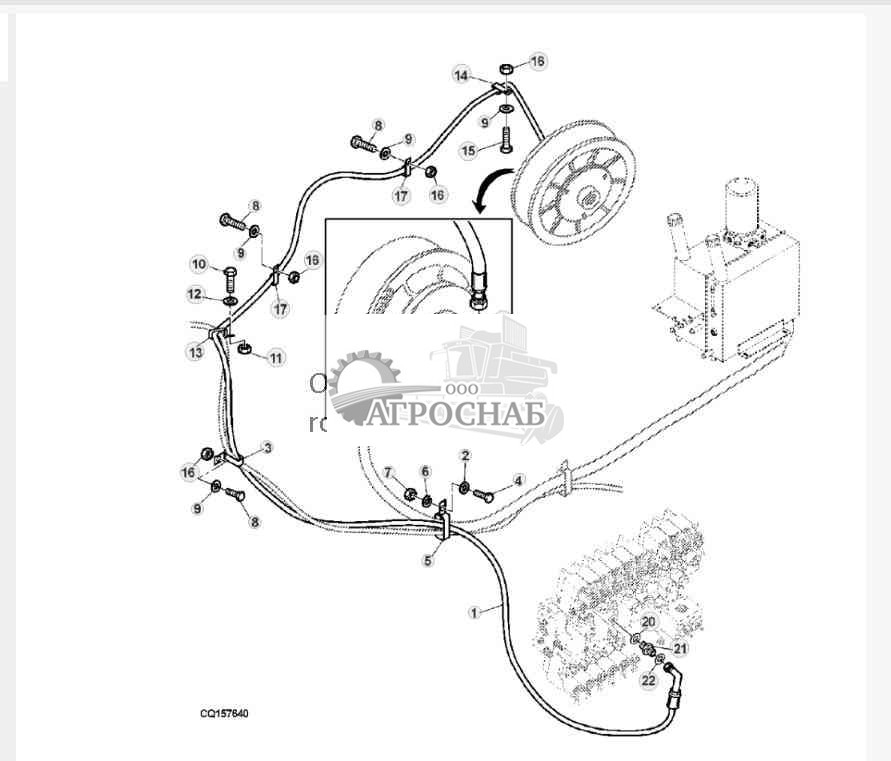

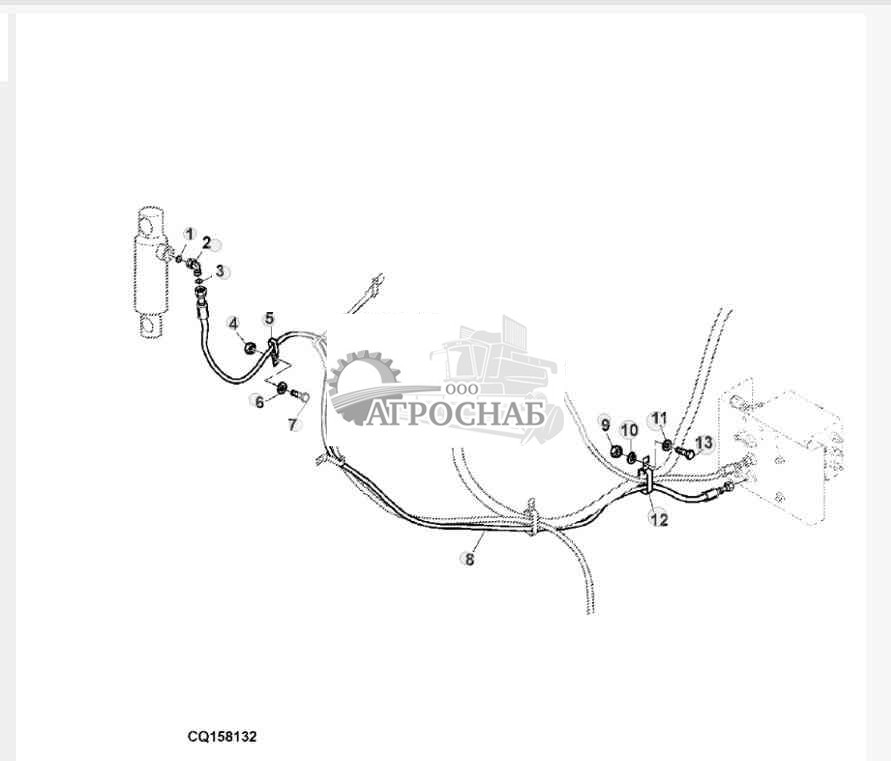

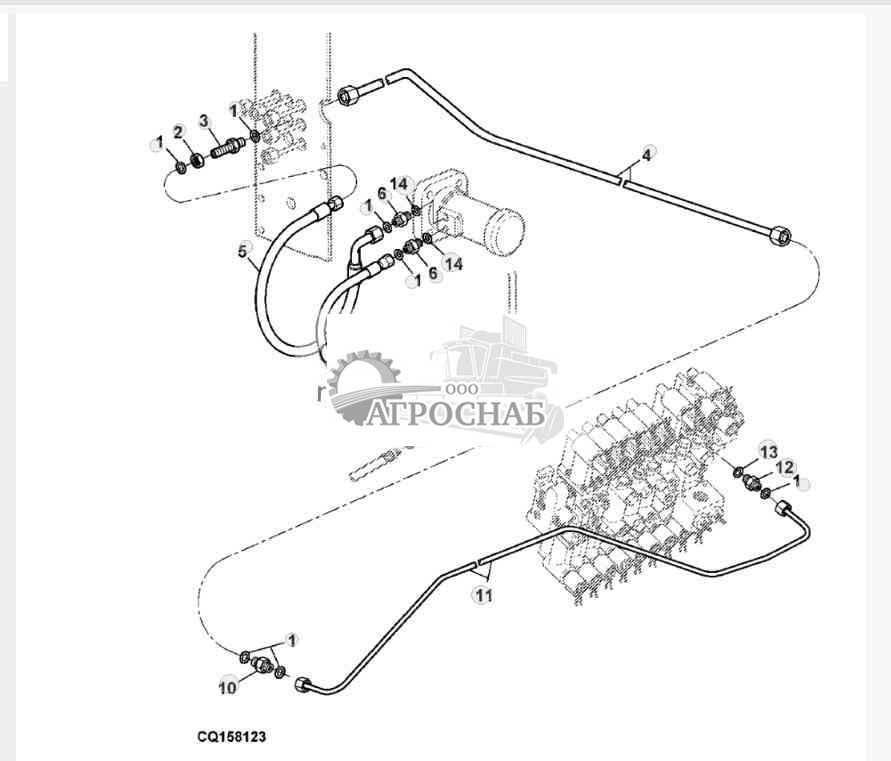

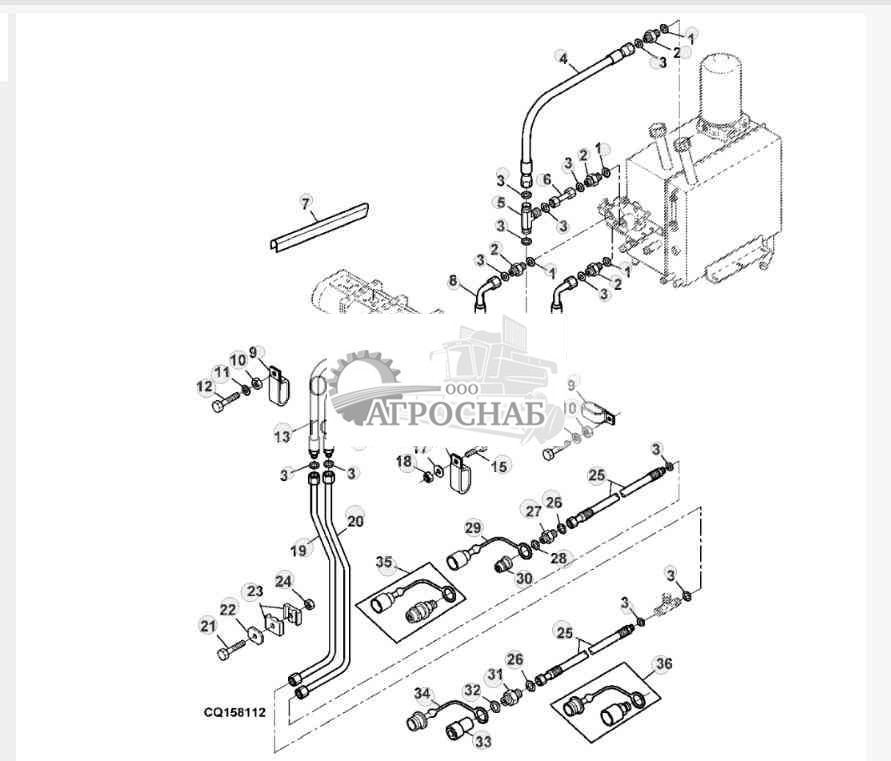

HYDRAULIC CIRCUITS - REEL LIFT CYLINDER - ST653536 ( ГИДРАВЛИЧЕСКИХ КОНТУРОВ - КАТУШКИ ЦИЛИНДРА ПОДЪЕМА - )
HYDRAULIC CIRCUITS - REEL ADVANCE - ST653537 ( ГИДРАВЛИЧЕСКИХ КОНТУРОВ - ЗАРАНЕЕ БАРАБАНА - )
HYDRAULIC CIRCUITS - REEL DRIVE - ST653538 ( ГИДРАВЛИЧЕСКАЯ СХЕМА - ПРИВОД МОТОВИЛА - )

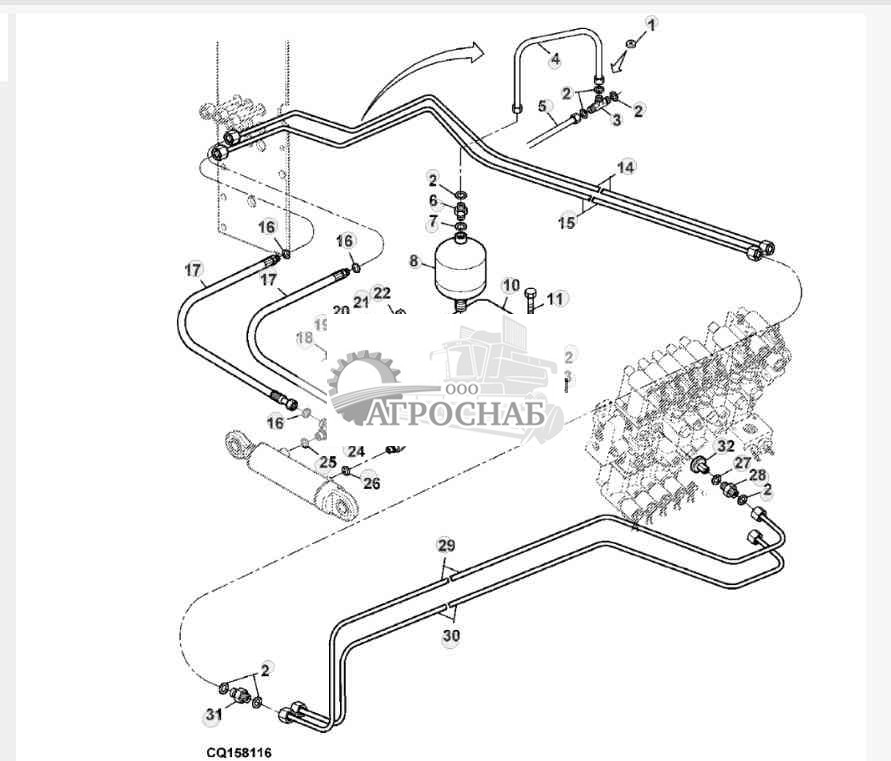

HYDRAULIC CIRCUITS - CUTTING PLATFORM LIFT - ST653539 ( ГИДРАВЛИЧЕСКИМИ КОНТУРАМИ - РЕЗКА ПОДЪЕМА ПЛАТФОРМЫ )
HYDRAULIC CIRCUITS - CUTTING PLATFORM LIFT - ST653540 ( ГИДРАВЛИЧЕСКИМИ КОНТУРАМИ - РЕЗКА ПОДЪЕМА ПЛАТФОРМЫ )
HYDRAULIC CIRCUITS - CUTTING PLATFORM LATERAL TILT - ST653541 ( ГИДРАВЛИЧЕСКИМИ КОНТУРАМИ - РЕЗКА ПОПЕРЕЧНАЯ ПЛАТФОРМА НАКЛОНА )
HYDRAULIC CIRCUITS - PLATFORM DRIVE - ST653542 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - ПЛАТФОРМА ПРИВОДА - )
HYDRAULIC CIRCUITS - PLATFORM DRIVE - ST653543 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - ПЛАТФОРМА ПРИВОДА - )
HYDRAULIC CIRCUITS - REVERSER - ST653544 ( ГИДРАВЛИЧЕСКАЯ СХЕМА РЕВЕРСОРА - )
HYDRAULIC CIRCUITS - VARIABLE SPEED CYLINDER - ST653545 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - С ПЕРЕМЕННОЙ СКОРОСТЬЮ ВРАЩЕНИЯ ЦИЛИНДРА )
HYDRAULIC CIRCUITS - VARIABLE SPEED CYLINDER - ST653546 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - С ПЕРЕМЕННОЙ СКОРОСТЬЮ ВРАЩЕНИЯ ЦИЛИНДРА )

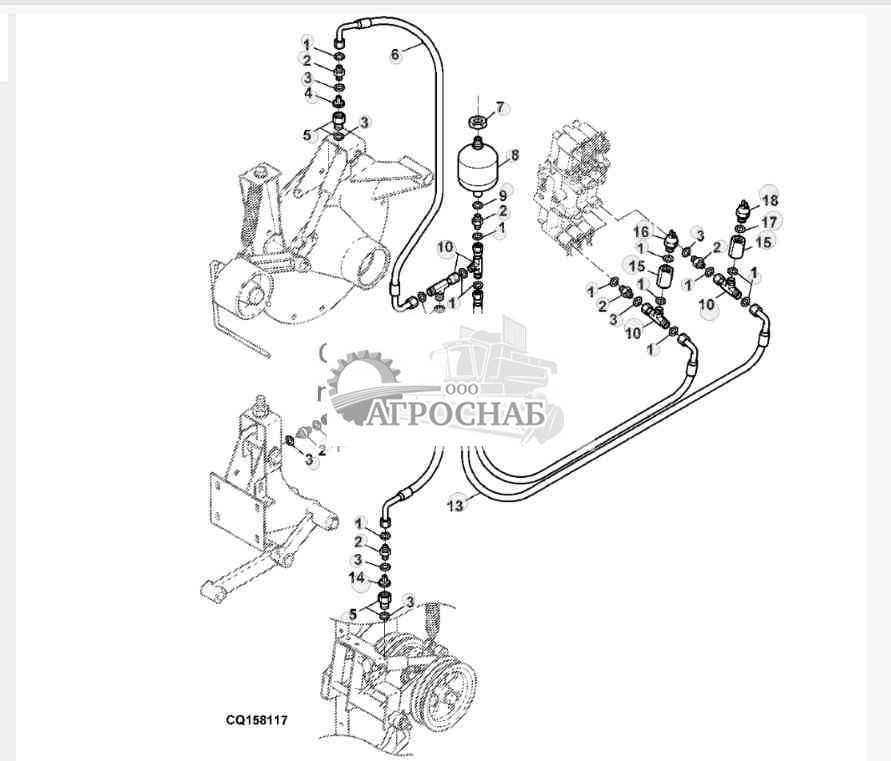

DRIVE - UNLOADING TUBE, THRESHING AND CHOPPER - ST653547 ( ПРИВОД - РАЗГРУЗОЧНЫЕ ПРОБКА, МОЛОТЬБА И ЧОППЕР )

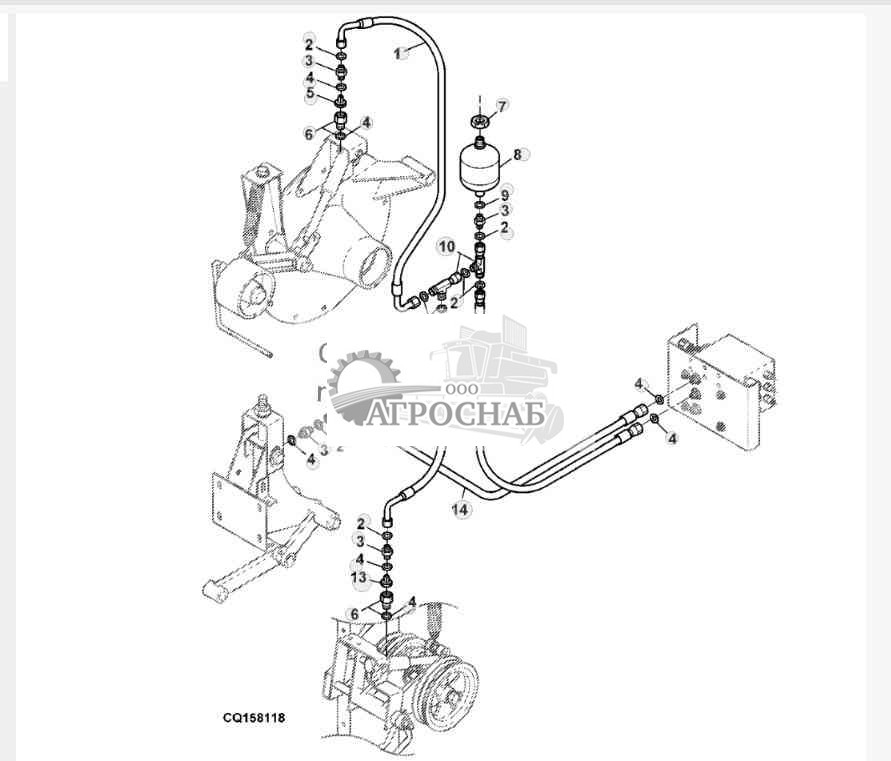

DRIVE - THRESHING, CHOPPER AND UNLOADING TUBE - ST653548 ( ДИСК - МОЛОТЬБА, ИЗМЕЛЬЧИТЕЛЬ И РАЗГРУЗКА ТРУБ - )

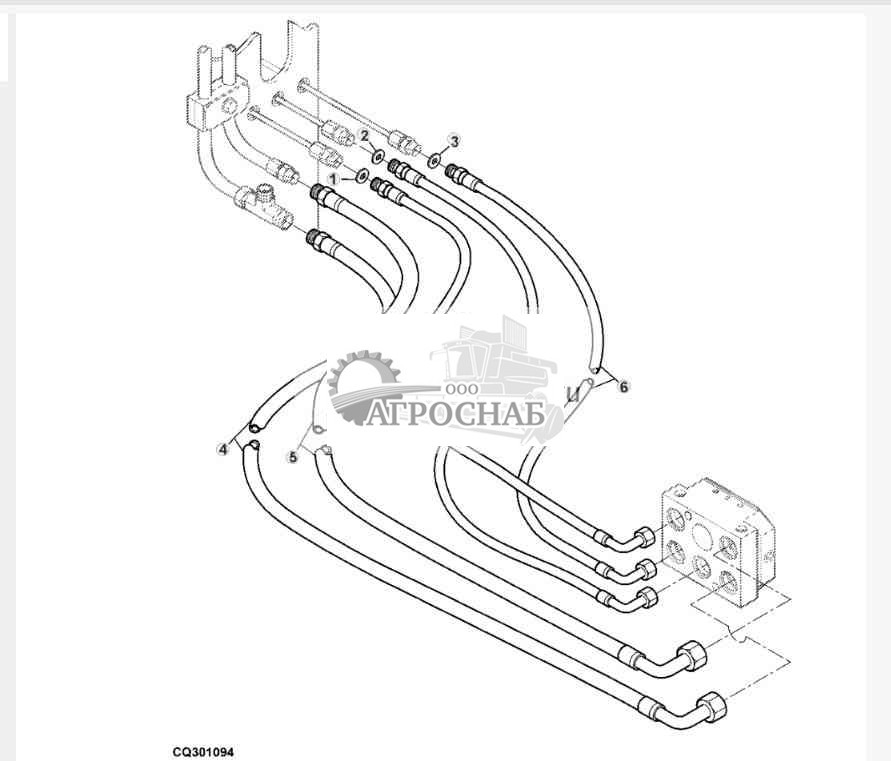

SINGLE POINT COUPLING - HOSES - ST653549 ( ОДИН СОЕДИНЕНИЯ - ШЛАНГИ - )

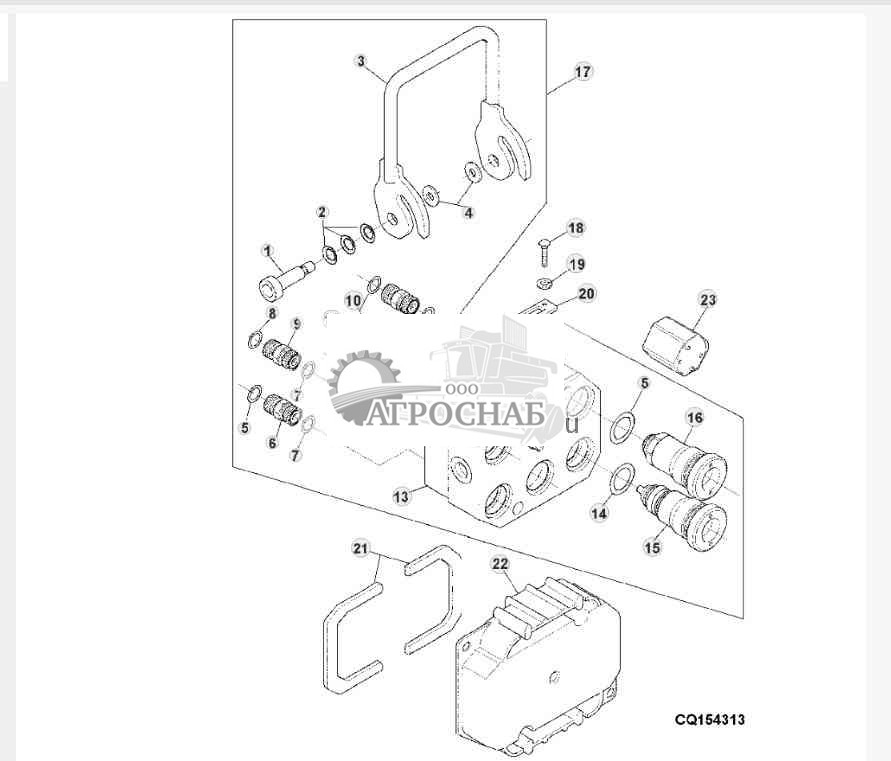

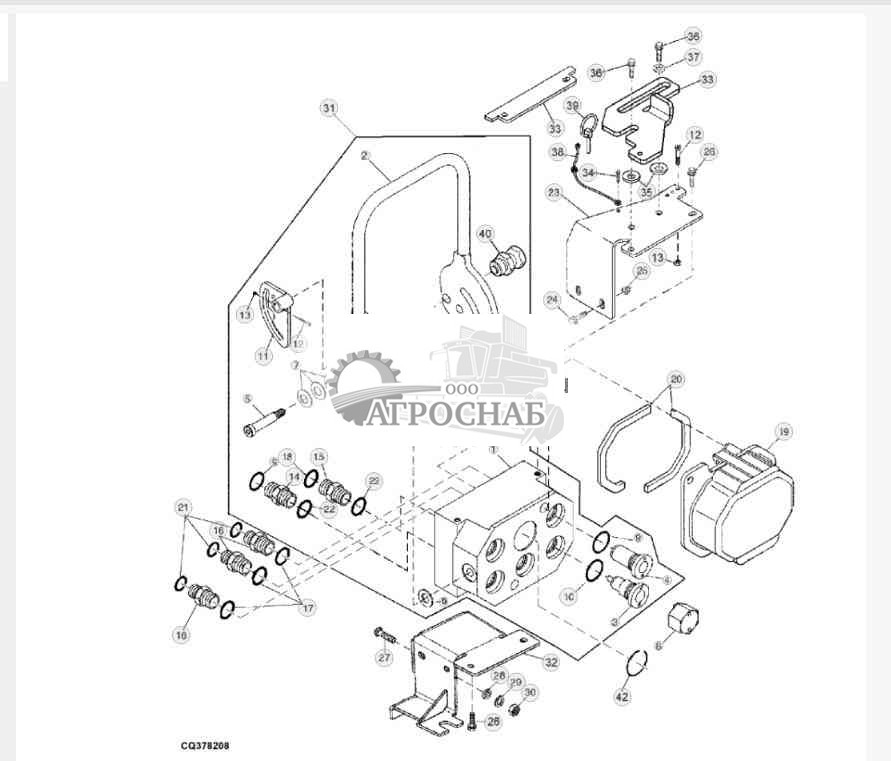

Одноточечная муфта - ST653550
Одноточечная муфта - ST653551

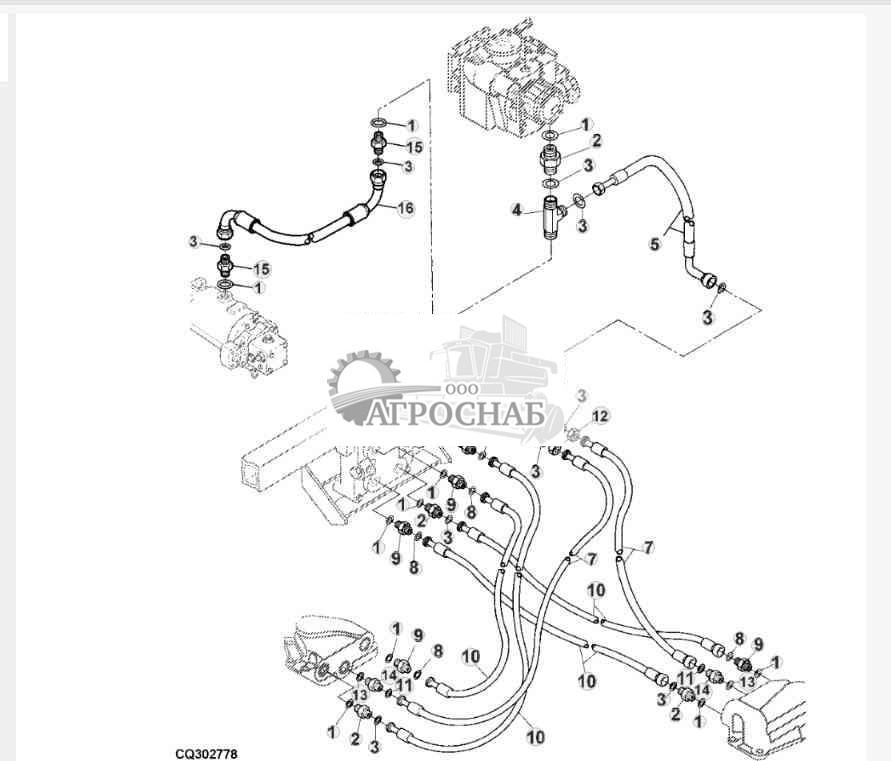

HYDRAULIC CIRCUIT - RETURN HOSE - 4WD - ST653552 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - ВОЗВРАТНЫЙ ШЛАНГ - - )
HYDRAULIC CIRCUIT - CONTROL VALVE - 4WD - ST653553 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - КЛАПАН - - )
HYDRAULIC CIRCUIT - ENGAGEMENT HOSE - 4WD - ST653554 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - ВЗАИМОДЕЙСТВИЕ ШЛАНГ - - )
HYDRAULIC CIRCUIT - HOSES - 4WD - ST653555 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - ШЛАНГИ - - )

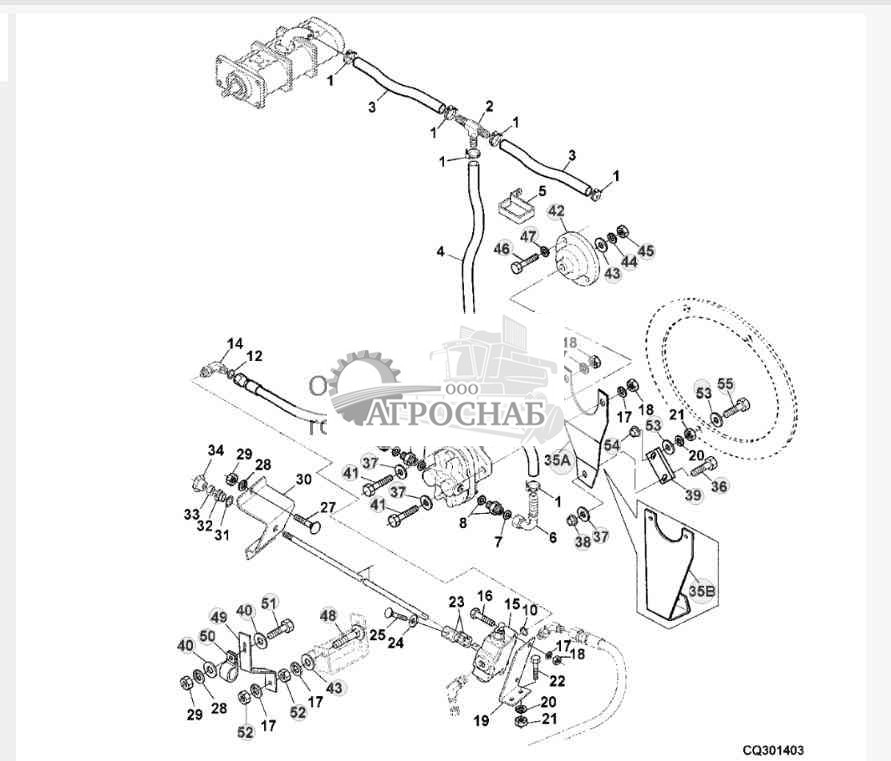

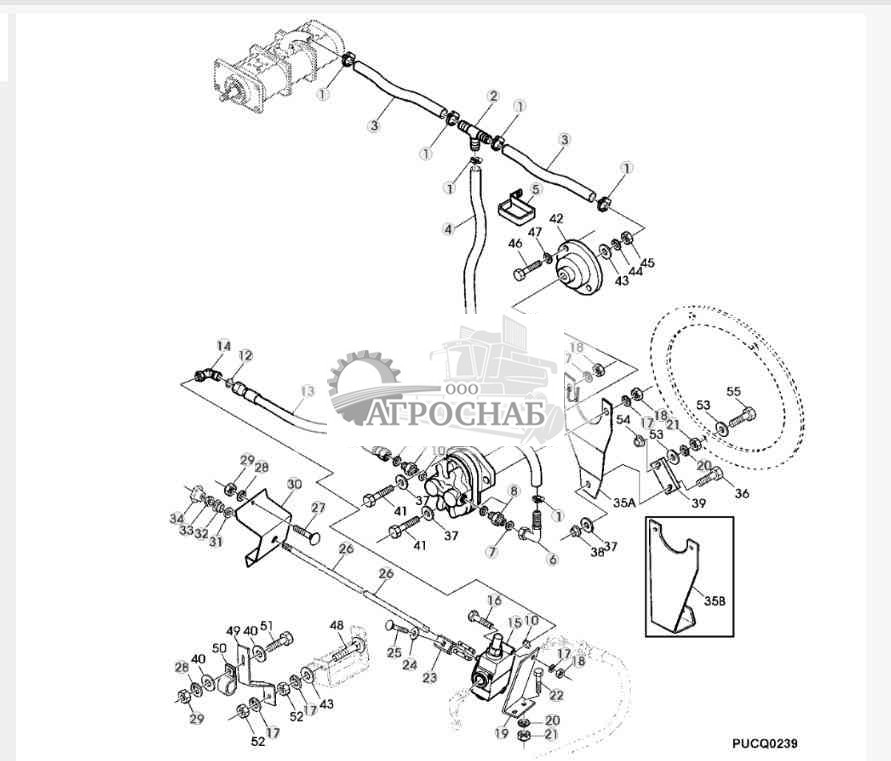

CHAFF SPREADER - PUMP AND VALVE - ST653556 ( ПОЛОВОРАЗБРАСЫВАТЕЛЬ - НАСОС И КЛАПАН )
CHAFF SPREADER - PUMP AND VALVE - ST653557 ( ПОЛОВОРАЗБРАСЫВАТЕЛЬ - НАСОС И КЛАПАН )

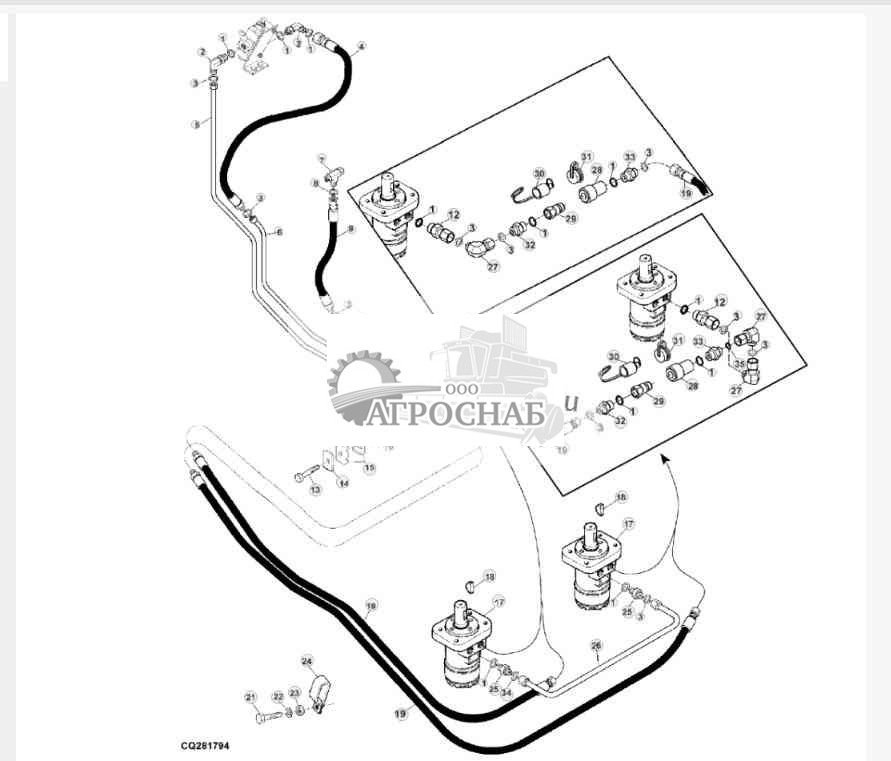

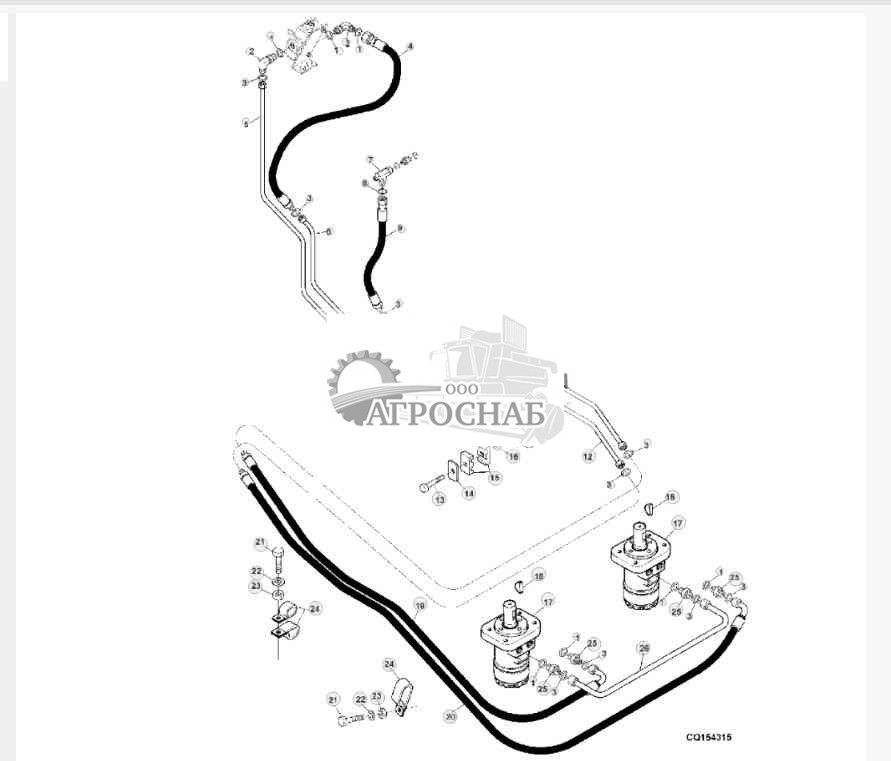

CHAFF SPREADER - MOTOR AND HOSES - ST653558 ( ПОЛОВОРАЗБРАСЫВАТЕЛЬ - МОТОР И ШЛАНГИ - )
CHAFF SPREADER - MOTOR AND HOSES - ST653559 ( ПОЛОВОРАЗБРАСЫВАТЕЛЬ - МОТОР И ШЛАНГИ - )

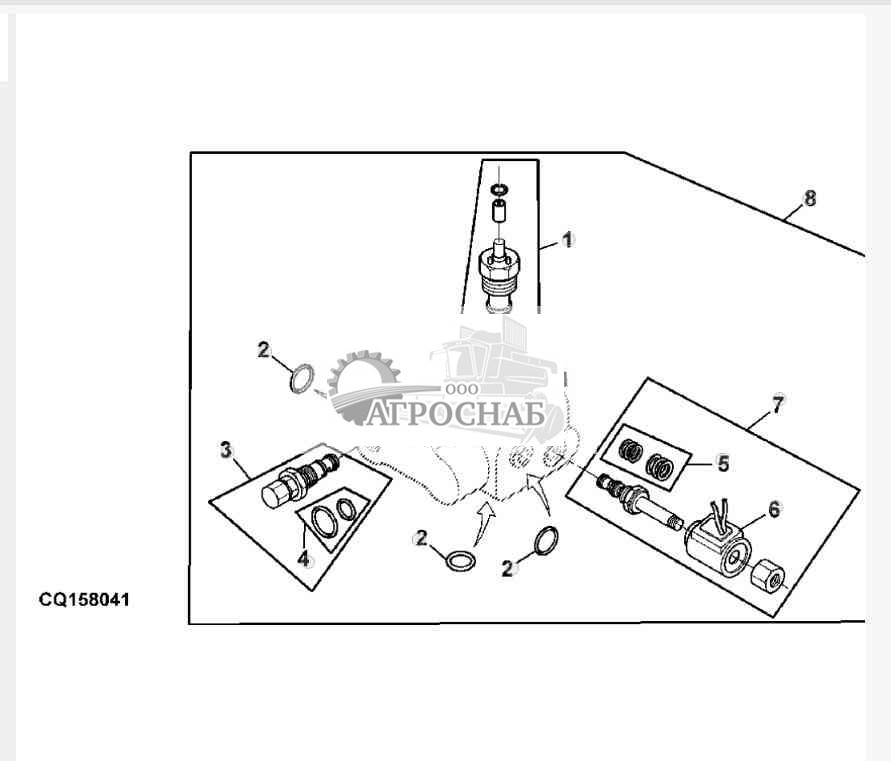

FLOW DIVIDER VALVE - REEL SPEED CONTROL - ST653501 ( ДЕЛИТЕЛЬ ПОТОКА КЛАПАН - БАРАБАН-КОНТРОЛЬ СКОРОСТИ - )
![Джон Дир 1450 FLOW DIVIDER VALVE FLOW DIVIDER VALVE]()
1 - Комплект запасного поршня DQ48361 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Сальник DQ46542 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Контр. клап. с гидропр. DQ14033 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEYS 4
4 - Сальник DQ43665 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Сальник DQ40262 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Электромагнитный клапан DQ43666 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Электромагнитный клапан DQ40263 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Клапан DQ37714 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-44037
8 - Расходный гидр. клапан DQ47018 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44038-______
Наверх

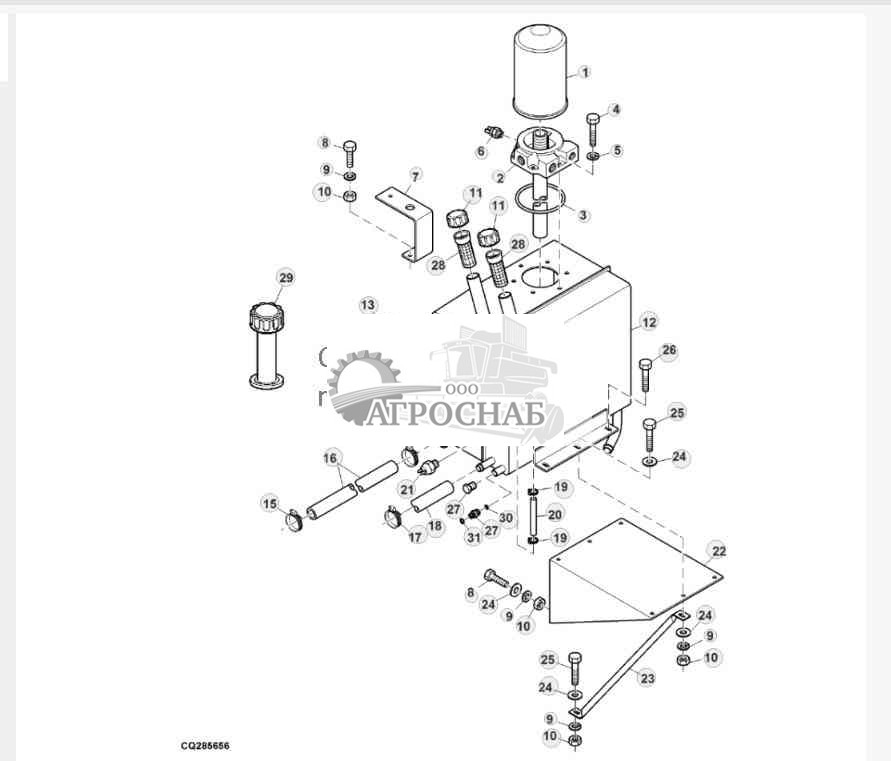

HYDRAULIC OIL RESERVOIR - ST653502 ( ГИДРАВЛИЧЕСКОЕ МАСЛО ВОДОХРАНИЛИЩЕ - )
![Джон Дир 1450 HYDRAULIC OIL RESERVOIR HYDRAULIC OIL RESERVOIR]()
1 - Фильтр DQ12161 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - База DQ32665 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Уплотнительная шайба CQ11513 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Винт с головкой 19M7077 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 20
5 - Стопорная шайба 12M7006 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6 mm
6 - Нажимной переключатель DQ03493 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Опора CQ38382 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
9 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
10 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
11 - Крышка заливной горловины AL38083 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49366
11 - Крышка заливной горловины AH209363 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49367-______
12 - Гидравлический резервуар DQ35281 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49366 Примечание:(ORD AH209363, DQ67820 AND RE46684 OR 38H5002)
12 - Гидравлический резервуар DQ52100 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49367-55286 Примечание:(ORD DQ67820)
12 - Гидравлический резервуар DQ67820 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.55287-______
13 - Клапан DQ37714 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-44037
13 - Расходный гидр. клапан DQ47018 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44038-______
14 - Винт с головкой 19M7162 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 16
15 - Скоба AL82025 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Шланг CQ35372 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Скоба DQ10173 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Гидрошланг CQ38474 Поддерживаемые модели1550CW Serial No.______-070001 Примечание:(ORD DQ67275)
18 - Гидрошланг DQ67275 Поддерживаемые модели1550CW Serial No.070002-______
18 - Гидрошланг CQ38474 Поддерживаемые модели1450AL, 1450CW Serial No.______-060249 Примечание:(ORD DQ67275)
18 - Гидрошланг DQ67275 Поддерживаемые модели1450AL, 1450CW Serial No.060250-______
19 - Скоба SG06401 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:1/2" X 5/8"
20 - Шланг CQ32865 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Термостат DQ74554 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ51132)
22 - Опора DQ48307 Поддерживаемые модели1450AL, 1450CW, 1550CW
23 - Опора CQ37508 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-070000
23 - Труба CQ65863 Поддерживаемые модели1450CW Serial No.070001-070075
23 - Опора CQ37508 Поддерживаемые модели1450AL Serial No.070076-070085
23 - Труба CQ65863 Поддерживаемые модели1450CW Serial No.070086-______
23 - Труба CQ65863 Поддерживаемые модели1550CW Serial No.070001-______
24 - Шайба 24M7026 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 17 X 1.600 mm
25 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
26 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
27 - Заглушка фитинга RE46684 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49367-______ Примечание:2WD
27 - Фитинг переходника 38H5002 Поддерживаемые модели1450CW, 1550CW Serial No.49367-______ Примечание:4WD
28 - Фильтр DQ22406 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49367-______
29 - Крышка заливной горловины DQ69152 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49367-55286 Примечание:(ORD W/ CQ70391) (USE WITH DQ52100)
30 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:USE WITH 38H5002
31 - Уплотнительное кольцо 51M7041 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11.300 X 2.200 mm, USE WITH 38H5002
Наверх

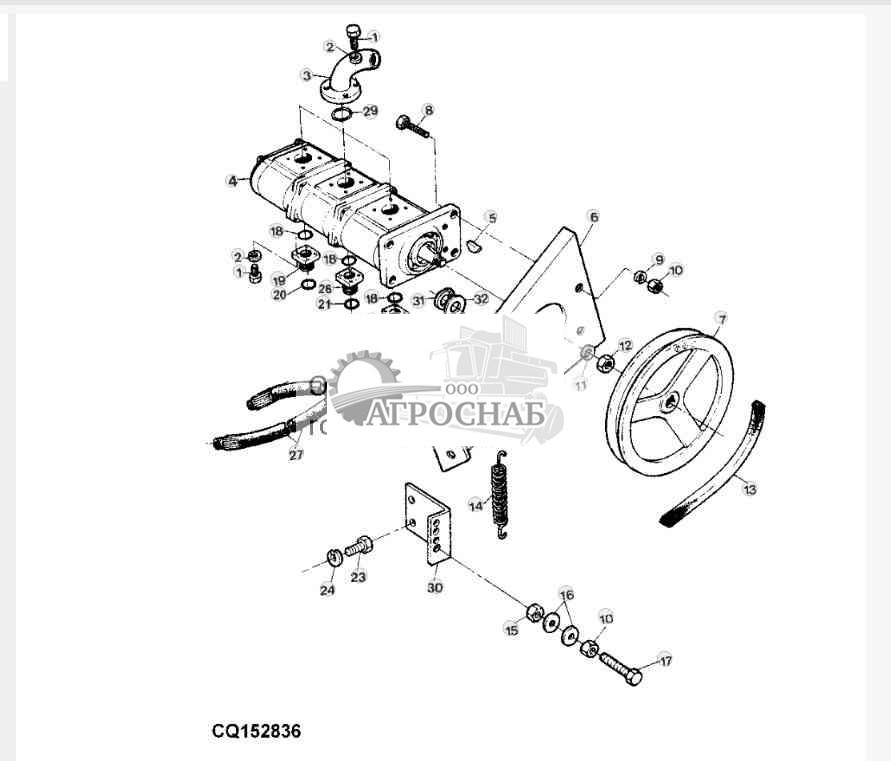

HYDRAULIC PUMP - SUPPORT AND BELT TENSIONER - ST653503 ( ГИДРАВЛИЧЕСКИЙ НАСОС И НАТЯЖИТЕЛЬ РЕМНЯ - )
![Джон Дир 1450 HYDRAULIC PUMP HYDRAULIC PUMP]()
1 - Винт 19M7717 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 20
2 - Стопорная шайба 12M7006 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6 mm
3 - Фланцевый фитинг CQ22581 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Насос DQ69576 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ12014)
5 - Шпонка вала 26M4221 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3 X 13 mm
6 - Опора DQ15440 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Шкив Z11109 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Винт с головкой 19M7298 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 35
9 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
10 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
11 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
12 - Гайка 14M7149 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
13 - Клиновой ремень CQ17755 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Пружина растяжения CQ30578 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
16 - Шайба 24M7008 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8.400 X 22 X 1.500 mm
17 - Винт с головкой 19M7288 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 30
18 - Уплотнительное кольцо 12P1013 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Фланец CQ30764 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Уплотнительное кольцо T77932 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Прокладка L19162 Поддерживаемые модели1450AL, 1450CW, 1550CW
23 - Винт с головкой 19H2898 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:1/2" X 1-1/4"
24 - Стопорная шайба 12H301 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:1/2"
25 - Шайба Z24651 Поддерживаемые модели1450AL, 1450CW, 1550CW
26 - Фланец CQ30809 Поддерживаемые модели1450AL, 1450CW, 1550CW
27 - Шланг DQ35432 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Шланг DQ35423 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Уплотнительное кольцо 12P1011 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
30 - Опора CQ26591 Поддерживаемые модели1450AL, 1450CW, 1550CW
31 - Пружинное кольцо 40M1828 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:25 X 1.2 MM
32 - Шайба 24M7091 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:26 X 44 X 4 mm
Наверх

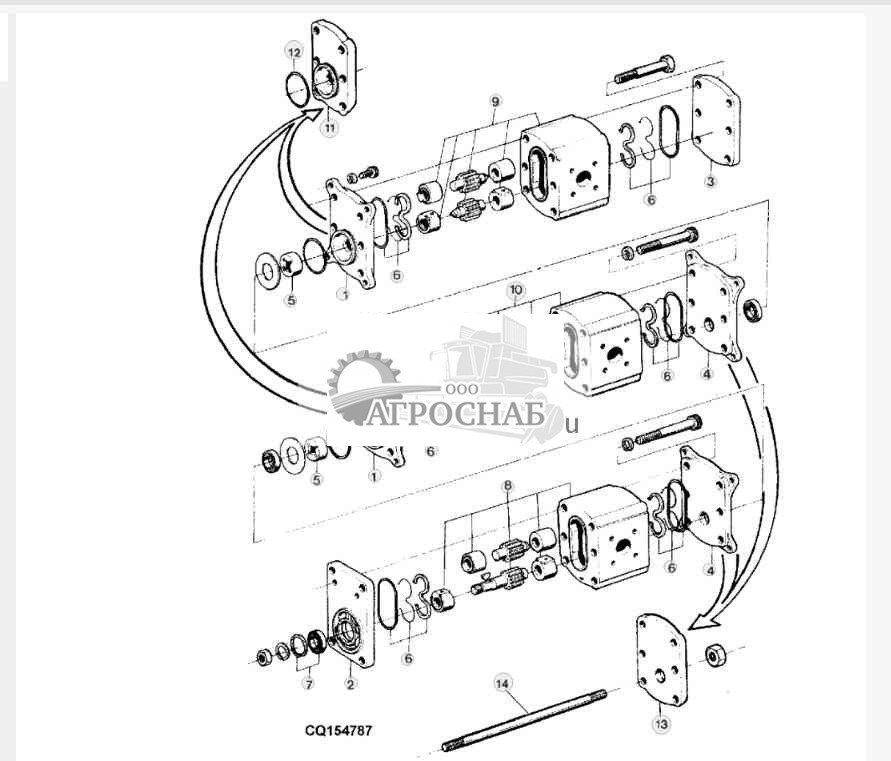

TRIPLE HYDRAULIC PUMP - COMPONENTS (BOSCH) - ST653504 ( ТРОЙНОЙ ГИДРАВЛИЧЕСКИЙ НАСОС - КОМПОНЕНТЫ (БОШ) - )
![Джон Дир 1450 TRIPLE HYDRAULIC PUMP TRIPLE HYDRAULIC PUMP]()
1 - Колпачок CQ20183 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Колпачок CQ20184 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Крышка CQ20185 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Крышка CQ20186 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Комплект опор CQ20187 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Комплект уплотнений DQ46952 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Упаковка DQ20189 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Гидравлический насос DQ20208 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Гидравлический насос DQ20207 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Комплект втулок DQ20209 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Колпачок CQ23844 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Уплотнительное кольцо CQ23845 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Крышка CQ23846 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Стержень CQ52179 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх

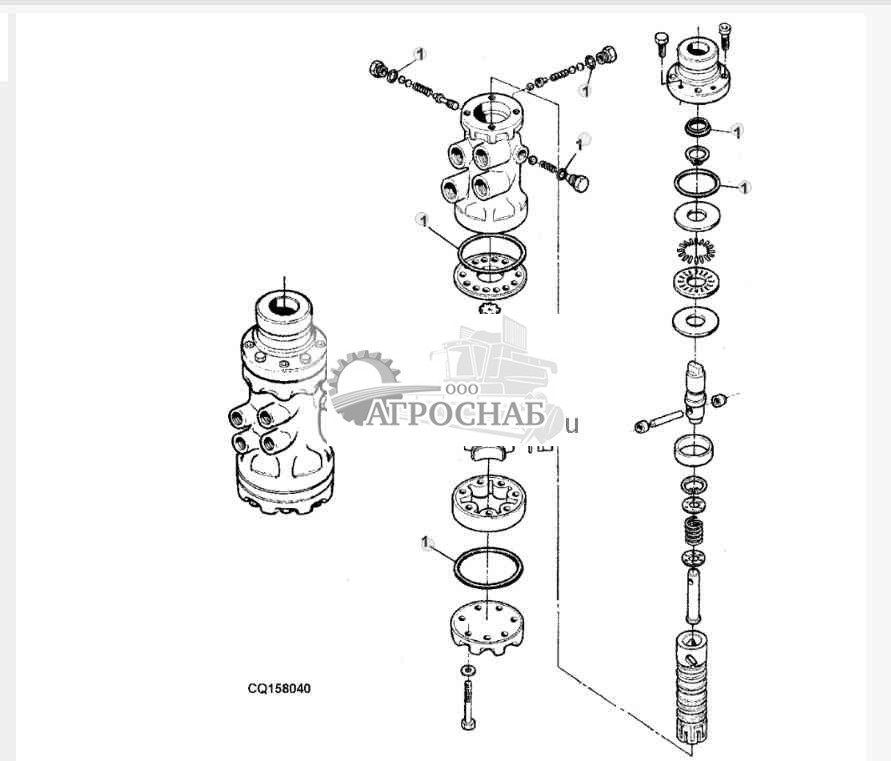

VENTURI STEERING - COMPONENTS - ST653505 ( РУЛЕВОЕ ВЕНТУРИ - КОМПОНЕНТЫ - )
![Джон Дир 1450 VENTURI STEERING VENTURI STEERING]()
1 - Комплект уплотнений DQ17657 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Клапан DQ37589 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:VENTURI
Наверх
Attachment, Hydraullic Cylinder Assembly - ST755800 ( Крепления, Цилиндр Hydraullic Сборки )
![Джон Дир 1450 Attachment, Hydraullic Cylinder Assembly Attachment, Hydraullic Cylinder Assembly]()
1 - Комплект гидроцилиндров PS518173
Наверх
PLATFORM LIFT CYLINDER - ST653506 ( ПЛАТФОРМА ПОДЪЕМА ЦИЛИНДРА )
![Джон Дир 1450 PLATFORM LIFT CYLINDER PLATFORM LIFT CYLINDER]()
1 - Винт с головкой 19M7177 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 35
2 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
3 - Штифт CQ33235 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54553 Примечание:L=275 MM
3 - Штифт CQ33236 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54553 Примечание:L=167 MM
3 - Крепление со штифтом CQ62075 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54554-______
4 - Втулка CQ45156 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(С 2 ЦИЛИНДРАМИ)
4 - Втулка CQ03855 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/3 CYLINDERS)
5 - Гидравлический цилиндр DQ32168 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
5 - Гидравлический цилиндр DQ61211 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
6 - Комплект гидроцилиндров DQ01035 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Сальник DQ01017 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Комплект гидроцилиндров DQ04953 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Кольцо CQ24789 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Распорная втулка CQ20934 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Комплект уплотнений DQ62954 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(С 2 ЦИЛИНДРАМИ)
Наверх
ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ПОВОРОТНОГО РАЗГРУЗОЧНОГО ШНЕКА - ST653507
![Джон Дир 1450 ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ПОВОРОТНОГО РАЗГРУЗОЧНОГО ШНЕКА ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ПОВОРОТНОГО РАЗГРУЗОЧНОГО ШНЕКА]()
1 - Гидравлический цилиндр DQ46085 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Смазочная арматура 58M5632 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Комплект фитингов DQ39543 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
Гидроцилиндр рулевого управления - ST653508
![Джон Дир 1450 Гидроцилиндр рулевого управления Гидроцилиндр рулевого управления]()
1 - Гидравлический цилиндр DQ35114 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(ORD DQ63511 AND (2) DQ63843)
1 - Гидравлический цилиндр DQ63511 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.55221-______
2 - Винт с головкой SI00501 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Гильза CQ36303 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-55220
3 - Гильза CQ65279 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.55221-______
4 - Сальник DQ35677 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
HYDRAULIC CYLINDER - HEADER LATERAL TILT - ST653509 ( ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР - КОЛЛЕКТОР БОКОВОГО НАКЛОНА )
![Джон Дир 1450 HYDRAULIC CYLINDER HYDRAULIC CYLINDER]()
1 - Гидравлический цилиндр AH143322 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43274
1 - Гидравлический цилиндр AH162514 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43275-______
2 - Крепление со штифтом R56930 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Фитинг переходника 38H5004 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Уплотнительное кольцо R26448 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Коленчатый патрубок 38H1435 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ39128)
6 - Уплотнительное кольцо R28782 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Сальник DQ25381 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43274
7 - Уплотнительное кольцо T77613 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх

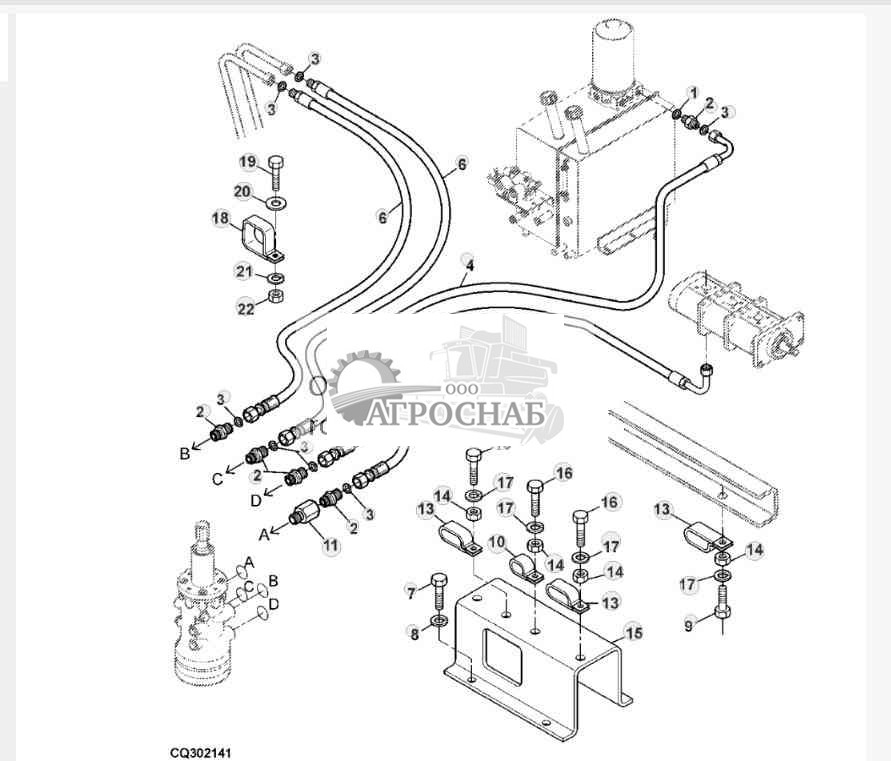

HYDRAULIC CIRCUIT - STEERING (FRONT) - ST653510 ( ГИДРАВЛИЧЕСКИЙ КОНТУР РУЛЕВОГО УПРАВЛЕНИЯ (СТОЙКА) - )
![Джон Дир 1450 HYDRAULIC CIRCUIT HYDRAULIC CIRCUIT]()
1 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:15.300 X 2.200 mm
2 - Фитинг переходника 38H5003 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Шланг DQ35422 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-45787
4 - Гидрошланг DQ48130 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______
5 - Шланг DQ35421 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-45787
5 - Гидрошланг DQ48131 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______
6 - Шланг DQ35420 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-45787
6 - Гидрошланг DQ48132 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______
7 - Винт с головкой 19M7077 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 20
8 - Стопорная шайба 12M7006 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6 mm
9 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
10 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Клапан DQ34632 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Изолятор CQ34429 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______
13 - Зажимная скоба DQ38638 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
15 - Спуск CQ40567 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
17 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
18 - Опора DQ18678 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______
19 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______ Примечание:M10 X 25
20 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______ Примечание:11 X 20 X 2 mm
21 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______ Примечание:10 mm
22 - Винт с головкой 19M7382 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45788-______ Примечание:M10 X 40
Наверх
HYDRAULIC CIRCUITS - STEERING (REAR) - ST653511 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ (ЗАДНИЙ) - )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Фитинг переходника 38H5003 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Ограждение CQ28416 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Шланг DQ31070 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Шланг DQ31069 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Винт с головкой 19M7599 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M20 X 60
7 - Хомут CQ33811 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Скоба DQ03962 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Уголок CQ02133 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
11 - Труба DQ32252 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Труба DQ32253 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Штуцерное соединение 38H1279 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 2
14 - Масляная трубка DQ38866 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:2WD
14 - Масляная трубка DQ50492 Поддерживаемые модели1450CW, 1550CW Примечание:4WD
15 - Масляная трубка DQ38865 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:2WD
15 - Масляная трубка DQ50493 Поддерживаемые модели1450CW, 1550CW Примечание:4WD
16 - Уголок CQ16146 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Уголок CQ17033 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:15.300 X 2.200 mm
19 - Труба DQ32443 Поддерживаемые модели1450CW Serial No.070379-______ Примечание:4WD
19 - Труба DQ32443 Поддерживаемые модели1550CW Serial No.070319-______ Примечание:4WD
20 - Штуцерное соединение 38H1279 Поддерживаемые модели1450CW Serial No.070379-______ Примечание:4WD
20 - Штуцерное соединение 38H1279 Поддерживаемые модели1550CW Serial No.070319-______ Примечание:4WD
Наверх
HYDRAULIC CIRCUITS - HYDRAULIC COMMAND - ST653512 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - КОМАНДУ ГИДРАВЛИЧЕСКОЙ )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:M8 X 25
2 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:8 mm
3 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:M8
4 - Коробка CQ38917 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
5 - Гидравлическое оборудов. DQ39057 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
6 - Уплотнительное кольцо 51M7045 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:19.300 X 2.200 mm, (PKG OF (10))
7 - Фитинг переходника 38H5121 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
8 - Уплотнительное кольцо T77858 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
9 - Шланг DQ38599 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
10 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:15.300 X 2.200 mm
11 - Фитинг переходника 38H5010 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
12 - Уплотнительное кольцо T77932 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
13 - Шланг DQ42597 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
14 - Тройник 38H5122 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
15 - Шланг DQ39155 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
16 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
17 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
18 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
19 - Уголок CQ37020 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Гайка 14M7039 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
21 - Опора DQ37107 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
23 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
24 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
25 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
26 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
27 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Уголок CQ18125 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Винт с головкой 19M7169 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 35
Наверх
Гидравлические контуры, гидравлическое управление - ST653513
![Джон Дир 1450 Гидравлические контуры, гидравлическое управление Гидравлические контуры, гидравлическое управление]()
1 - Уплотнительное кольцо 51M7045 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:19.300 X 2.200 mm
2 - Фитинг переходника 38H5121 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
3 - Уплотнительное кольцо T77858 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
4 - Гидрошланг DQ46996 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
5 - Шланг DQ37097 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
6 - Уплотнительное кольцо T77932 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
7 - Фитинг переходника 38H5010 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
8 - Гидрошланг DQ46941 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
9 - Гидрошланг DQ45685 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
10 - Тройник DQ45439 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
11 - Скоба DQ10173 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
12 - Шланг CQ35957 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
13 - Изолятор CQ44602 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
14 - Спуск CQ40002 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
15 - Компонент гидр. системы DQ35057 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-44323
Примечание:(RIGID - WITH REEL FORE-AFT)
15 - Гидравлическое оборудов. DQ39670 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-44473 Примечание:(LATERAL TILT WITH REEL FORE-AFT)
15 - Компонент гидр. системы DQ45628 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43615-44748
Примечание:(RIGID - W/O REEL FORE-AFT)
15 - Компонент гидр. системы DQ45629 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43616-44748 Примечание:(LATERAL TILT W/O REEL FORE-AFT)
15 - Компонент гидр. системы DQ48463 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44324-50889 Примечание:(LATERAL TILT WITH REEL FORE-AFT)
15 - Компонент гидр. системы DQ48444 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44474-53147
Примечание:(RIGID - WITH REEL FORE-AFT)
15 - Компонент гидр. системы DQ47476 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44749-53147
Примечание:(RIGID - W/O REEL FORE-AFT)
15 - Блок клапана DQ47477 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44749-50834 Примечание:(LATERAL TILT W/O REEL FORE-AFT)
15 - Компонент гидр. системы DQ49454 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
Примечание:(RIGID - WITH REEL FORE-AFT)
15 - Компонент гидр. системы DQ49455 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.50890-______ Примечание:(LATERAL TILT WITH REEL FORE-AFT)
15 - Компонент гидр. системы DQ49457 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
Примечание:(RIGID - W/O REEL FORE-AFT)
15 - Компонент гидр. системы DQ49456 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.50835-______ Примечание:(LATERAL TILT W/O REEL FORE-AFT)
16 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
17 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
18 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
19 - Пластина DQ52431 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:15.300 X 2.200 mm
21 - Заглушка фитинга DQ33834 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Шпилька DQ63981 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(USE W/ DQ49454 OR DQ49456)
22 - Шпилька DQ63982 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(USE W/ DQ49455)
22 - Шпилька DQ63983 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(USE W/ DQ49457)
23 - Шланг CQ38647 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Шайба 24M7036 Поддерживаемые модели1550CW Примечание:9 X 16 X 1.600 mm
25 - Уголок CQ18125 Поддерживаемые модели1550CW
26 - Скоба R72659 Поддерживаемые модели1550CW
Наверх
Гидравлическое управление и опора - ST653514
![Джон Дир 1450 Гидравлическое управление и опора Гидравлическое управление и опора]()
1 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:M8 X 25
2 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:11 X 20 X 2 mm
3 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:8 mm
4 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:M8
5 - Винт с головкой 19M7301 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:M8 X 40
6 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:M8 X 25
7 - Опора CQ46954 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:INCL KEY 4
8 - Винт с головкой 19M7557 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:M10 X 16
9 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:10 mm
10 - Опора CQ46913 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
11 - Контрольный клапан DQ46362 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
12 - Электромагнитный клапан DQ46845 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:INCL KEY 14
13 - Комплект запасного поршня DQ46556 Количество:7 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
14 - Гайка CQ46558 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
15 - Соленоид DQ69900 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:(SUB FOR DQ44127)
16 - Электромагнитный клапан DQ46557 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
17 - Фитинг DQ30767 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:INCL KEY 18
18 - Уплотнительное кольцо 51M7043 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:15.300 X 2.200 mm
19 - Фитинг переходника 38H5010 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
20 - Уплотнительное кольцо T77932 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
21 - Гайка CQ44126 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
22 - Электромагнитный клапан DQ46844 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:INCL KEY 21
23 - Переключатель давления DQ42767 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:12 BAR
24 - Переключатель давления DQ40989 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:35 BAR
25 - Шайба CQ04031 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
26 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
Наверх
CONTROL VALVES - ST653515 ( РЕГУЛИРУЮЩИЕ КЛАПАНЫ - )
![Джон Дир 1450 CONTROL VALVES CONTROL VALVES]()
1 - Контрольный клапан CQ43668 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Контрольный клапан CQ40365 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Уплотнительное кольцо R26448 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Диагностическая муфта RE190805 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Крышка R77175 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
PLATFORM TILT CONTROL VALVE - ST653516 ( РЕГУЛИРОВКА НАКЛОНА ПЛАТФОРМЫ КЛАПАН - )
![Джон Дир 1450 PLATFORM TILT CONTROL VALVE PLATFORM TILT CONTROL VALVE]()
1 - Контрольный клапан DQ69896 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ44169)
2 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ44131)
Наверх
UNLOADING TUBE CONTROL - ST653517 ( РАЗГРУЗКА КОНТРОЛЬНОЙ ТРУБКЕ - )
![Джон Дир 1450 UNLOADING TUBE CONTROL UNLOADING TUBE CONTROL]()
1 - Контрольный клапан DQ44172 Поддерживаемые модели1450CW, 1550CW, 1450AL
2 - Обратный клапан DQ20226 Поддерживаемые модели1450CW, 1550CW, 1450AL
3 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450CW, 1550CW, 1450AL Примечание:(SUB FOR DQ44131)
Наверх
Posi-Torq Control Valve - ST653518 ( Поз-Torq С Клапан - )
![Джон Дир 1450 Posi-Torq Control Valve Posi-Torq Control Valve]()
1 - Блок клапана DQ44174 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ44131)
3 - Электрический клапан DQ40465 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 4
4 - Комплект запасного поршня DQ43793 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
REEL FOREAFT - ST653519 ( ВЬЮРОК FOREAFT - )
![Джон Дир 1450 REEL FOREAFT REEL FOREAFT]()
1 - Блок клапана DQ52071 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Комплект уплотнений DQ13975 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Комплект запасного поршня DQ20225 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 2
4 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ44131)
5 - Обратный клапан DQ48377 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Комплект запасного поршня DQ43793 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
REEL LIFT CONTROL - ST653520 ( КОНТРОЛЬ ПОДЪЕМА БАРАБАНОВ )
![Джон Дир 1450 REEL LIFT CONTROL REEL LIFT CONTROL]()
1 - Контрольный клапан DQ69894 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ44177)
2 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Комплект уплотнений DQ13975 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Комплект запасного поршня DQ20225 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 3
5 - Поршень DQ44152 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
MAIN VALVE WITH SOLENOID - ST653521 ( ГЛАВНОГО КЛАПАНА С ЭЛЕКТРОМАГНИТ - )
![Джон Дир 1450 MAIN VALVE WITH SOLENOID MAIN VALVE WITH SOLENOID]()
1 - Контр. клап. с гидропр. DQ44176 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Болт DQ44129 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Диагностическая муфта RE190805 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Комплект уплотн. колец DQ44132 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES RE190805
5 - Комплект уплотн. колец DQ44130 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Редукционный клапан DQ44155 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ20223
7 - Комплект уплотнений DQ20223 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Редукционный клапан DQ40823 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ20223
9 - Комплект запасного поршня DQ50077 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Гайка CQ44126 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Электромагнитный клапан DQ55583 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES CQ44126 AND DQ40289, SUB FOR DQ44153
12 - Комплект уплотн. колец DQ40289 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Green O-Ring, ORDER DQ55583
13 - Соленоид DQ69895 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:SUB FOR DQ44127
14 - Крышка R77175 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Уплотнительное кольцо R26448 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Пружина CQ51877 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Стержень DQ56847 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______ Примечание:PARKER
Наверх
Electrical Platform Control - Platform Raising - ST653522 ( Контроль Электрических Платформа - Поднятие Платформы )
![Джон Дир 1450 Electrical Platform Control Electrical Platform Control]()
1 - Контрольный клапан DQ44178 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Редукционный клапан DQ44135 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 3
3 - Комплект уплотнений DQ20223 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Комплект уплотн. колец DQ44133 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Поршень DQ44134 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Комплект уплотнений DQ13975 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Комплект запасного поршня DQ20225 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 6
Наверх
AUTOMATIC PLATFORM CONTROL - PLATFORM RAISING - ST653523 ( АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПЛАТФОРМОЙ ПОДНЯТИЯ ПЛАТФОРМЫ )
![Джон Дир 1450 AUTOMATIC PLATFORM CONTROL AUTOMATIC PLATFORM CONTROL]()
1 - Блок клапана DQ44179 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Болт DQ44129 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Комплект уплотн. колец DQ40289 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Green O-Ring, ORDER DQ55581
4 - Клапан DQ55581 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ40289, SUB FOR DQ44128
5 - Соленоид DQ69900 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:SUB FOR DQ44127
6 - Гайка CQ44126 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12.700 mm (1/2")
7 - Контрольный клапан DQ44194 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Комплект уплотнений DQ20223 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Редукционный клапан DQ44135 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ20223
10 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Поршень DQ44134 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Комплект уплотнений DQ13975 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Комплект запасного поршня DQ20225 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ13975
Наверх
HEADER REVERSER - ST653524 ( ЗАГОЛОВОК РЕВЕРСОР - )
![Джон Дир 1450 HEADER REVERSER HEADER REVERSER]()
1 - Контрольный клапан DQ44181 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Комплект уплотн. колец DQ40289 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Контрольный клапан DQ44550 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Болт DQ44129 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
SOLENOID VALVE - ST653525 ( КЛАПАН СОЛЕНОИДА - )
![Джон Дир 1450 SOLENOID VALVE SOLENOID VALVE]()
1 - Болт DQ44129 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Комплект уплотн. колец DQ40289 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Green O-Ring, ORDER DQ55581
3 - Клапан DQ55581 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ40289 AND DQ69897, SUB FOR DQ44128
4 - Гайка CQ44126 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Соленоид DQ69897 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Комплект уплотн. колец DQ44130 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
SOLENOID VALVE - ST653526 ( КЛАПАН СОЛЕНОИДА - )
![Джон Дир 1450 SOLENOID VALVE SOLENOID VALVE]()
1 - Болт DQ44129 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Комплект уплотн. колец DQ40289 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Green O-Ring, ORDER DQ55581
3 - Клапан DQ55581 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ40289 AND DQ69895, SUB FOR DQ44128
4 - Гайка CQ44126 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Соленоид DQ69895 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Комплект уплотн. колец DQ44130 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
LOGIC SPLITTER SOLENOID - ST653527 ( ЛОГИКА СПЛИТТЕР ЭЛЕКТРОМАГНИТНЫЙ )
![Джон Дир 1450 LOGIC SPLITTER SOLENOID LOGIC SPLITTER SOLENOID]()
1 - Болт DQ44129 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Комплект уплотн. колец DQ40289 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Green O-Ring, ORDER DQ55583
3 - Электромагнитный клапан DQ55583 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ40289 AND DQ69895, SUB FOR DQ44153
4 - Гайка CQ44126 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Соленоид DQ69895 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Комплект уплотн. колец DQ44130 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
SOLENOID VALVE - ST653528 ( КЛАПАН СОЛЕНОИДА - )
![Джон Дир 1450 SOLENOID VALVE SOLENOID VALVE]()
1 - Болт DQ44129 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Комплект уплотн. колец DQ40289 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Green O-Ring, ORDER DQ55581
3 - Клапан DQ55581 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCLUDES DQ40289 AND DQ69900, SUB FOR DQ44128
4 - Гайка CQ44126 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Соленоид DQ69900 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Комплект уплотн. колец DQ44130 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
PLATFORM LOWERING - ST653529 ( ПЛАТФОРМА ПОНИЖАЯ - )
![Джон Дир 1450 PLATFORM LOWERING PLATFORM LOWERING]()
1 - Клапан DQ33234 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Шайба S06100 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Комплект запасного поршня DQ25077 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
SECONDARY VALVE STACK - ADMISSION AND DISCHARGE - ST653530 ( ВТОРИЧНЫЙ БЛОК КЛАПАНА - ПРИЕМ И РАЗГРУЗКУ - )
![Джон Дир 1450 SECONDARY VALVE STACK SECONDARY VALVE STACK]()
1 - Контрольный клапан CQ44189 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
2 - Контрольный клапан CQ43668 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
Наверх
SECONDARY HYDRAULIC BLOCK - UNLOADING AUGER DRIVE - ST653531 ( ВТОРИЧНЫЙ ГИДРАВЛИЧЕСКИЙ БЛОК - ВЫГРУЗНОЙ ШНЕК - ПРИВОД )
![Джон Дир 1450 SECONDARY HYDRAULIC BLOCK SECONDARY HYDRAULIC BLOCK]()
1 - Контрольный клапан DQ44547 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
2 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:(SUB FOR DQ44131)
3 - Электрический клапан DQ40465 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:INCL KEY 4
4 - Комплект запасного поршня DQ43793 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
Наверх
SECONDARY HYDRAULIC BLOCK - THRESHING UNIT AND STRAW CHOPPER AND HEADER DRIVE - ST653532 ( ВТОРИЧНЫЙ ГИДРАВЛИЧЕСКИЙ БЛОК - МОЛОТИЛЬНЫЙ АГРЕГАТ И ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ И ЗАГОЛОВКОВ - )
![Джон Дир 1450 SECONDARY HYDRAULIC BLOCK SECONDARY HYDRAULIC BLOCK]()
1 - Контрольный клапан DQ70713 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:(SUB FOR DQ44182)
2 - Комплект уплотн. колец DQ44132 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:(SUB FOR DQ44131)
3 - Поршень DQ44152 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
4 - Комплект уплотнений DQ13975 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
5 - Комплект запасного поршня DQ20225 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
Наверх
HYDRAULIC CIRCUIT - SUPPORTS - ST653534 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - ПОДДЕРЖКА - )
![Джон Дир 1450 HYDRAULIC CIRCUIT HYDRAULIC CIRCUIT]()
1 - Винт с головкой 19M7177 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 35
2 - Хомут CQ37481 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Скоба DQ37306 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Опора CQ38748 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
6 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
7 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
8 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
9 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
10 - Уплотнение L164943 Количество:5 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
12 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
13 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
14 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
15 - Кронштейн CQ37221 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Скоба DQ03962 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Хомут CQ33811 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Винт с головкой 19M7685 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 70
19 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
20 - Опора CQ37480 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O CHAFF SPREADER)
20 - Опора CQ37480 Поддерживаемые модели1450CW, 1550CW Примечание:(W/ CHAFF SPREADER)
21 - Опора CQ42522 Поддерживаемые модели1450CW, 1550CW Примечание:(W/ CHAFF SPREADER)
22 - Винт с головкой 19M7685 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 70
22 - Винт с головкой 19M7299 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 45
23 - Винт с головкой 19M7320 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 40
24 - Винт с головкой 19M7177 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 35
24 - Винт с головкой 19M7529 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 55
Наверх
Гидравлический контур — разгрузочный патрубок - ST653535
![Джон Дир 1450 Гидравлический контур — разгрузочный патрубок Гидравлический контур — разгрузочный патрубок]()
1 - Распорная втулка CQ35616 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Штифт CQ35183 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Шплинт 11M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6.300 X 50 mm
4 - Гидравлический цилиндр DQ46085 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Фитинг DQ37950 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Уплотнительное кольцо R26448 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Фитинг переходника 38H1160 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Фитинг DQ30767 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 07
10 - Гидрошланг DQ61578 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
11 - Опора DQ35472 Поддерживаемые модели1450AL, 1450CW
11 - Опора DQ35287 Поддерживаемые модели1550CW
12 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
13 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
14 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
15 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
16 - Гидрошланг DQ31083 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
17 - Маслопровод DQ41456 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
18 - Гидрошланг DQ31083 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
Наверх

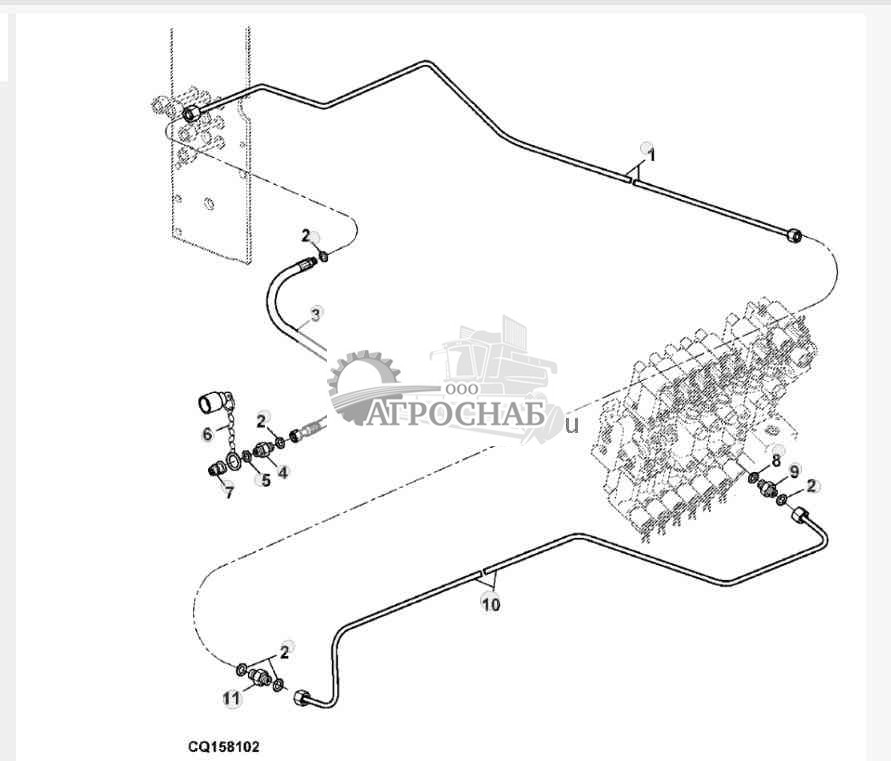

HYDRAULIC CIRCUITS - REEL LIFT CYLINDER - ST653536 ( ГИДРАВЛИЧЕСКИХ КОНТУРОВ - КАТУШКИ ЦИЛИНДРА ПОДЪЕМА - )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Масляная трубка DQ37503 Поддерживаемые модели1450AL, 1450CW
1 - Труба DQ35752 Поддерживаемые модели1550CW
2 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Шланг DQ32517 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
4 - Фитинг переходника 38H1171 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
5 - Уплотнительное кольцо R26375 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
6 - Колпачок A15898 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
7 - Пр. быстрос. гидр. муфты AR94522 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
8 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:15.300 X 2.200 mm
9 - Фитинг DQ30767 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Масляная трубка DQ37484 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Фитинг CQ30744 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх

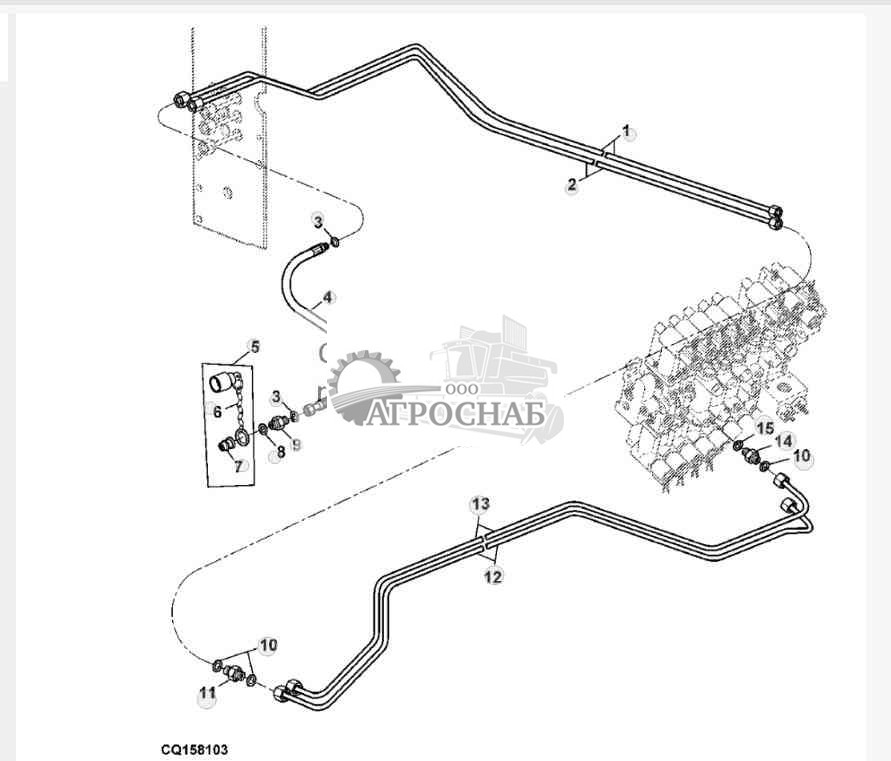

HYDRAULIC CIRCUITS - REEL ADVANCE - ST653537 ( ГИДРАВЛИЧЕСКИХ КОНТУРОВ - ЗАРАНЕЕ БАРАБАНА - )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Масляная трубка DQ38144 Поддерживаемые модели1450AL, 1450CW
1 - Масляная трубка DQ38147 Поддерживаемые модели1550CW
2 - Масляная трубка DQ38145 Поддерживаемые модели1450AL, 1450CW
2 - Масляная трубка DQ38148 Поддерживаемые модели1550CW
3 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Шланг DQ32517 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Быстроразъемная муфта DQ33923 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529 Примечание:INCL KEYS 6 AND 7
6 - Быстроразъемная муфта DQ33926 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529
6 - Колпачок AH124832 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
7 - Фиксатор DQ30936 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529
7 - Быстросъемн. гидр. муфта AH116632 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
8 - Уплотнительное кольцо R26448 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
9 - Фитинг переходника 38H1160 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
10 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Фитинг CQ30744 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Масляная трубка DQ41450 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Масляная трубка DQ41449 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Фитинг DQ30767 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 15
15 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:15.300 X 2.200 mm
Наверх
HYDRAULIC CIRCUITS - REEL DRIVE - ST653538 ( ГИДРАВЛИЧЕСКАЯ СХЕМА - ПРИВОД МОТОВИЛА - )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:15.300 X 2.200 mm
2 - Фитинг переходника 38H5010 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Уплотнительное кольцо T77932 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Шланг DQ35431 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Тройник 38H5112 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Маслопровод DQ33502 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Изолятор Z42795 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Шланг DQ35432 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
11 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
12 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
13 - Шланг DQ35424 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Шланг DQ35423 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW Примечание:M8 X 25
16 - Зажимная скоба DQ38638 Поддерживаемые модели1450AL, 1450CW
17 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW Примечание:9 X 16 X 1.600 mm
18 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW Примечание:M8
19 - Масляная трубка DQ35440 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Масляная трубка DQ37498 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Винт с головкой 19M7595 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 50
22 - Хомут CQ33811 Поддерживаемые модели1450AL, 1450CW, 1550CW
23 - Скоба DQ03922 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
25 - Шланг DQ31052 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:LGTH=2000 MM
26 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
27 - Фитинг переходника 38H1161 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
28 - Уплотнительное кольцо R26375 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
29 - Заглушка A15899 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
30 - Пр. быстрос. гидр. муфты AR94522 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
31 - Фитинг переходника 38H1174 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
32 - Уплотнительное кольцо R26906 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
33 - Гн. быстрос. гидр. муфты AW25301 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
34 - Колпачок A15898 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
35 - Быстроразъемная муфта DQ33929 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529
36 - Быстроразъемная муфта DQ33927 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529
Наверх

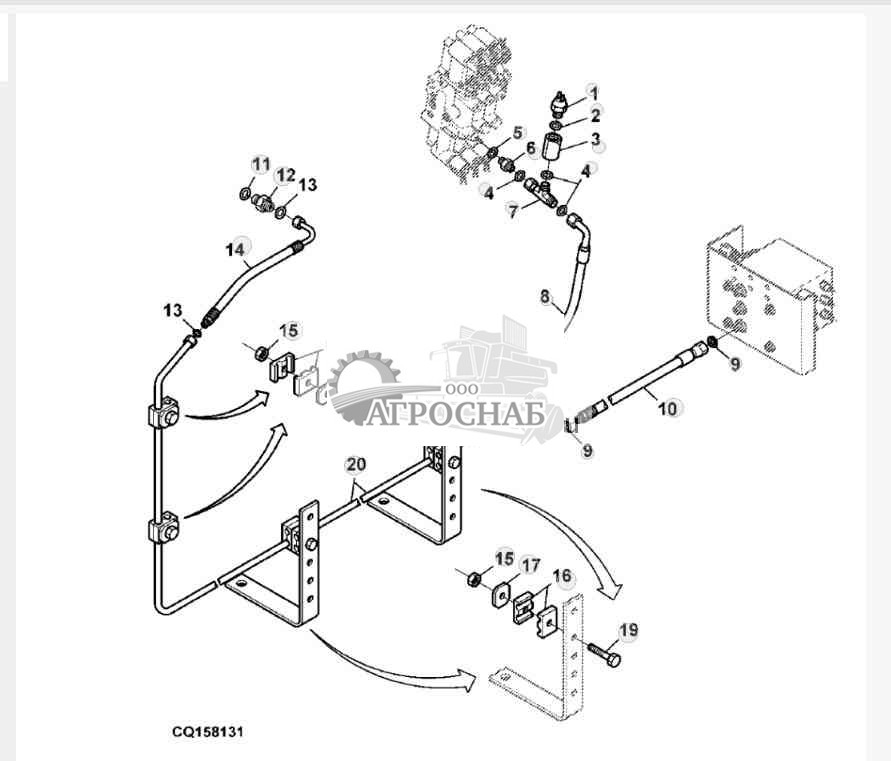

HYDRAULIC CIRCUITS - CUTTING PLATFORM LIFT - ST653539 ( ГИДРАВЛИЧЕСКИМИ КОНТУРАМИ - РЕЗКА ПОДЪЕМА ПЛАТФОРМЫ )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Датч. давл. транс. масла RE204264 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
2 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
3 - Фитинг шланга CQ38356 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
4 - Тройник 38H5031 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
5 - Масляная трубка DQ44561 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
5 - Труба DQ47768 Поддерживаемые модели1550CW Serial No.54551-______
6 - Тройник 38H5059 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
7 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:M6
8 - Скоба DQ03962 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
9 - Хомут CQ33811 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
10 - Винт с головкой 19M7529 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:M6 X 55
11 - Маслопровод DQ37494 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
11 - Труба DQ32444 Поддерживаемые модели1550CW Serial No.54551-______
12A - Маслопровод DQ37497 Поддерживаемые модели1550CW Serial No.54551-______
12B - Труба DQ32443 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
13 - Штуцерное соединение CQ32328 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
14 - Гайка T78716 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
15 - Масляная трубка DQ37491 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
16 - Электромагнитный клапан DQ47347 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
17 - Гидрошланг RE45707 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
18 - Фитинг переходника 38H5003 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
19 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:15.300 X 2.200 mm
20 - Шайба S06100 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
21 - Гидроаккумулятор DQ31561 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
22 - Гайка FA03901 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
23 - Электромагнитный клапан DQ46846 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
24 - Соленоид DQ69900 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:(SUB FOR DQ44127)
25 - Комплект запасного поршня DQ46556 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
26 - Гайка CQ44126 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
27 - Гидрошланг AH165794 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
28 - Шланг DQ31069 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
Наверх
HYDRAULIC CIRCUITS - CUTTING PLATFORM LIFT - ST653540 ( ГИДРАВЛИЧЕСКИМИ КОНТУРАМИ - РЕЗКА ПОДЪЕМА ПЛАТФОРМЫ )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Датч. давл. транс. масла RE204264 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
2 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
3 - Фитинг шланга CQ38356 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
4 - Тройник 38H5059 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
5 - Труба DQ32443 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
6 - Тройник 38H5031 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43717
6 - Тройник 38H5059 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43718-54550
7 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550 Примечание:M6
8 - Скоба DQ03962 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
9 - Хомут CQ33811 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
10 - Винт с головкой 19M7529 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550 Примечание:M6 X 55
11 - Фитинг CQ30850 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43747-54550
12A - Маслопровод DQ37497 Поддерживаемые модели1550CW Serial No.______-42665
12A - Масляная трубка DQ43904 Поддерживаемые модели1550CW Serial No.42666-54550
12B - Труба DQ32443 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550
13 - Штуцерное соединение CQ32328 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
14 - Гайка T78716 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
15 - Маслопровод DQ43903 Поддерживаемые модели1450AL, 1450CW Serial No.43718-54550
15 - Труба DQ32444 Поддерживаемые модели1550CW Serial No.______-54550
16 - Электромагнитный клапан DQ46633 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43717
16 - Электромагнитный клапан DQ47347 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43718-54550
17 - Гидрошланг RE45707 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43718-54550
18 - Фитинг переходника 38H5003 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
19 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550 Примечание:15.300 X 2.200 mm
20 - Шайба S06100 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
21 - Гидроаккумулятор DQ31561 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
22 - Гайка FA03901 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
23 - Электромагнитный клапан DQ46846 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
24 - Соленоид DQ69900 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550 Примечание:(SUB FOR DQ44127)
25 - Комплект запасного поршня DQ46556 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
26 - Гайка CQ44126 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
27 - Шланг DQ31069 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
28 - Масляная трубка DQ37491 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550
29 - Заглушка фитинга CQ30833 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54554
30 - Труба DQ32444 Поддерживаемые модели1450AL, 1450CW Serial No.______-43746
30 - Масляная трубка DQ44561 Поддерживаемые модели1450AL, 1450CW Serial No.43747-54550
30 - Труба DQ47768 Поддерживаемые модели1550CW Serial No.43747-54550
Наверх
HYDRAULIC CIRCUITS - CUTTING PLATFORM LATERAL TILT - ST653541 ( ГИДРАВЛИЧЕСКИМИ КОНТУРАМИ - РЕЗКА ПОПЕРЕЧНАЯ ПЛАТФОРМА НАКЛОНА )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Стопорная шайба CQ20043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
2 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
3 - Тройник 38H5127 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
4 - Маслопровод DQ37483 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
5 - Маслопровод DQ32416 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
6 - Фитинг DQ30767 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
7 - Шайба S06100 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
8 - Гидроаккумулятор DQ31561 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
9 - Гайка FA03901 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
10 - Опора CQ36442 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711
11 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711 Примечание:M8 X 25
12 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711 Примечание:10 mm
13 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-41711 Примечание:M10
14 - Масляная трубка DQ37504 Поддерживаемые модели1450AL, 1450CW
14 - Масляная трубка DQ37507 Поддерживаемые модели1550CW
15 - Масляная трубка DQ37505 Поддерживаемые модели1450AL, 1450CW
15 - Труба DQ37506 Поддерживаемые модели1550CW
16 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Шланг DQ39157 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(WITH LATERAL TILT)
17 - Шланг DQ38598 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(WITHOUT LATERAL TILT)
18 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
19 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
20 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
22 - Винт с головкой 19M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
23 - Коленчатый патрубок 38H1435 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR DQ39128)
24 - Коленчатый патрубок 38H1004 Поддерживаемые модели1450AL, 1450CW, 1550CW
25 - Уплотнительное кольцо R26448 Поддерживаемые модели1450AL, 1450CW, 1550CW
26 - Уплотнительное кольцо R28782 Поддерживаемые модели1450AL, 1450CW, 1550CW
27 - Уплотнительное кольцо 51M7043 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:15.300 X 2.200 mm
28 - Фитинг DQ34688 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Масляная трубка DQ37485 Поддерживаемые модели1450AL, 1450CW, 1550CW
30 - Масляная трубка DQ37486 Поддерживаемые модели1450AL, 1450CW, 1550CW
31 - Фитинг CQ30744 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
32 - Трубная заглушка CQ18815 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:ID=1 MM
Наверх
HYDRAULIC CIRCUITS - PLATFORM DRIVE - ST653542 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - ПЛАТФОРМА ПРИВОДА - )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Переключатель давления DQ42767 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
2 - Шайба CQ04031 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
3 - Фитинг шланга CQ36036 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
4 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
5 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:15.300 X 2.200 mm
6 - Фитинг DQ30767 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:INCL KEY 5
7 - Тройник 38H5105 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
8 - Шланг DQ31031 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
9 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43633-54492
10 - Гидрошланг DQ46942 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43633-54492
11 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:15.300 X 2.200 mm
12 - Фитинг DQ30767 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:INCL KEY 11
14 - Гидрошланг DQ31083 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
15 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:M6
16 - Скоба DQ37306 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
17 - Хомут CQ37481 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
18 - Винт с головкой 19M7320 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:M6 X 40
19 - Винт с головкой 19M7529 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:M6 X 55
20 - Масляная трубка DQ38595 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
Наверх
HYDRAULIC CIRCUITS - PLATFORM DRIVE - ST653543 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - ПЛАТФОРМА ПРИВОДА - )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:15.300 X 2.200 mm
2 - Коленчатый патрубок DQ47111 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
3 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
4 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M6
5 - Зажимная скоба AH97280 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
6 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:9 X 16 X 1.600 mm
7 - Винт с головкой 19M7560 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M6 X 16
8 - Гидрошланг DQ53602 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
9 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M8
10 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:8 mm
11 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:9 X 16 X 1.600 mm
12 - Зажимная скоба DQ38638 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
13 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M8 X 25
Наверх
HYDRAULIC CIRCUITS - REVERSER - ST653544 ( ГИДРАВЛИЧЕСКАЯ СХЕМА РЕВЕРСОРА - )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Гайка T78716 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Штуцерное соединение CQ32328 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Масляная трубка DQ37499 Поддерживаемые модели1450AL, 1450CW
4 - Масляная трубка DQ37501 Поддерживаемые модели1550CW
5 - Шланг DQ31030 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Фитинг переходника 38H1174 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Шланг DQ31030 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Уплотнительное кольцо T77932 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Фитинг DQ40805 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Штуцерное соединение 38H1279 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Масляная трубка DQ37489 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Фитинг переходника 38H5003 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:15.300 X 2.200 mm
14 - Уплотнительное кольцо R26906R Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
HYDRAULIC CIRCUITS - VARIABLE SPEED CYLINDER - ST653545 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - С ПЕРЕМЕННОЙ СКОРОСТЬЮ ВРАЩЕНИЯ ЦИЛИНДРА )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:15.300 X 2.200 mm
2 - Фитинг DQ30769 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:INCL KEY 1
3 - Уплотнительное кольцо T77814 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
4 - Масляная трубка DQ37492 Поддерживаемые модели1450AL, 1450CW Serial No.______-54492
4 - Масляная трубка DQ37493 Поддерживаемые модели1550CW Serial No.______-54492
4 - Масляная трубка DQ46137 Поддерживаемые модели1450AL, 1450CW Serial No.______-54492 Примечание:(W/O LATERAL TILT AND W/O REEL FWD-AFT)
4 - Масляная трубка DQ46135 Поддерживаемые модели1550CW Serial No.______-54492 Примечание:(W/O LATERAL TILT AND W/O REEL FWD-AFT)
5 - Шланг DQ32615 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
6 - Коленчатый патрубок DQ61633 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
7 - Шайба S17072 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
8 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:M6, INCL KEY 6
9 - Сальник AZ40347 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
10 - Винт с головкой 19M7529 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:M6 X 55
11 - Винт с головкой 19M7177 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492 Примечание:M6 X 35
12 - Хомут CQ37481 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
13 - Скоба DQ37307 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
14 - Уголок CQ17033 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54492
Наверх
HYDRAULIC CIRCUITS - VARIABLE SPEED CYLINDER - ST653546 ( ГИДРАВЛИЧЕСКИЕ СХЕМЫ - С ПЕРЕМЕННОЙ СКОРОСТЬЮ ВРАЩЕНИЯ ЦИЛИНДРА )
![Джон Дир 1450 HYDRAULIC CIRCUITS HYDRAULIC CIRCUITS]()
1 - Шланг DQ55288 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
2 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:9 X 16 X 1.600 mm
3 - Зажимная скоба AH97280 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
4 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M8 X 25
5 - Зажимная скоба AH77884 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
6 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:8 mm
7 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M8
8 - Винт с головкой 19M7560 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M6 X 16
9 - Шайба CQ01248 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:6.400 X 18 X 2 mm (0.252" X 0.709" X 0.079")
10 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M10 X 25
11 - Стопорная гайка 14M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M10
12 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:11 X 20 X 2 mm
13 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
14 - Скоба H75541 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
15 - Винт с головкой 19M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M8 X 55
16 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______ Примечание:M6
17 - Зажимная скоба AH89557 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
18 - Коленчатый патрубок DQ61633 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
19 - Шайба S17072 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
20 - Кольцевой уплотнитель 51M7053 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
21 - Фитинг DQ30769 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
22 - Уплотнительное кольцо T77814 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54493-______
Наверх
DRIVE - UNLOADING TUBE, THRESHING AND CHOPPER - ST653547 ( ПРИВОД - РАЗГРУЗОЧНЫЕ ПРОБКА, МОЛОТЬБА И ЧОППЕР )
![Джон Дир 1450 DRIVE DRIVE]()
1 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
2 - Фитинг DQ30767 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:INCL KEY 3
3 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633 Примечание:15.300 X 2.200 mm
4 - Вкладыш CQ31961 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
5 - Фитинг DQ67206 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
6 - Шланг DQ38597 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
7 - Гайка FA03901 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
8 - Гидроаккумулятор DQ31561 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
9 - Шайба S06100 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
10 - Тройник 38H5105 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
11 - Гидрошланг DQ40813 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
12 - Шланг DQ31024 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
13 - Шланг DQ42598 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
14 - Трубная заглушка CQ18815 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
15 - Фитинг шланга CQ36036 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
16 - Переключатель давления DQ40989 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
17 - Шайба CQ04031 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
18 - Переключатель давления DQ42767 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43633
Наверх
DRIVE - THRESHING, CHOPPER AND UNLOADING TUBE - ST653548 ( ДИСК - МОЛОТЬБА, ИЗМЕЛЬЧИТЕЛЬ И РАЗГРУЗКА ТРУБ - )
![Джон Дир 1450 DRIVE DRIVE]()
1 - Шланг DQ38597 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
2 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
3 - Фитинг DQ30767 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:INCL KEY 4
4 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:15.300 X 2.200 mm
5 - Вкладыш CQ31961 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
6 - Фитинг DQ67206 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
7 - Гайка FA03901 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
8 - Гидроаккумулятор DQ31561 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
9 - Шайба S06100 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
10 - Тройник 38H5105 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
11 - Гидрошланг DQ46940 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
12 - Гидрошланг DQ47807 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______
13 - Трубная заглушка CQ18815 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:M8 X 25
14 - Шланг DQ38598 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43634-______ Примечание:6 MM
Наверх
SINGLE POINT COUPLING - HOSES - ST653549 ( ОДИН СОЕДИНЕНИЯ - ШЛАНГИ - )
![Джон Дир 1450 SINGLE POINT COUPLING SINGLE POINT COUPLING]()
1 - Шайба H170526 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(Голубой)
2 - Шайба H170527 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(Темно-синий)
3 - Шайба H170523 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(Зеленый)
4 - Шланг DQ39927 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Шланг DQ39929 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Шланг DQ39941 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
Наверх
Одноточечная муфта - ST653550
![Джон Дир 1450 Одноточечная муфта Одноточечная муфта]()
1 - Болт H202073 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
2 - Пружинная шайба H202862 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
3 - Рычаг AH201332 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
4 - Шайба H202861 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
5 - Уплотнительное кольцо T77932 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
6 - Фитинг переходника 61H1162 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760 Примечание:INCL KEYS 5 AND 7
7 - Уплотнительное кольцо R26906 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
8 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
9 - Фитинг переходника 38H1174 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
10 - Уплотнительное кольцо T77613 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
11 - Фитинг переходника 38H1171 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
12 - Уплотнительное кольцо R26375 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
13 - Гидравл. нагнетат. клапан H201426 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
14 - Уплотнительное кольцо T77858 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
15 - Быстросъемн. гидр. муфта AH201334 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
16 - Быстросъемн. гидр. муфта AH201333 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
17 - Расходный гидр. клапан AH204107 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760
18 - Винт 21H1308 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760 Примечание:(ACESSORY) 0.138" X 3/8"
19 - Стопорная шайба 12H314 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760 Примечание:(ACESSORY) 0.138"
20 - Пластина H203015 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760 Примечание:(ACESSORY)
21 - Сальник H202240 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760 Примечание:(ACESSORY)
22 - Крышка H201368 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760 Примечание:(ACESSORY)
23 - Спец. инстр. д/техобсл. AH201808 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49760 Примечание:(ACESSORY)
Наверх
Одноточечная муфта - ST653551
![Джон Дир 1450 Одноточечная муфта Одноточечная муфта]()
1 - Клапан H221683 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:(SUB FOR H201426)
2 - Рычаг AH226463 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:(SUB FOR AH216320)
3 - Клапан AH225671 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:(SUB FOR AH201334)
4 - Клапан AH225670 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:ORDER AXE21789, SUB FOR AH201333
4 - Клапан AXE21789 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
5 - Болт H202073 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
6 - Шайба H202861 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
7 - Пружинная шайба H202862 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
8 - Спец. инстр. д/техобсл. AH201808 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
9 - Уплотнительное кольцо T77932 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
10 - Уплотнительное кольцо T77858 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
11 - Пластина AH208638 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
12 - Винт 19M9326 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:M4 X 30
13 - Стопорная гайка 14M7264 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:M4
14 - Фитинг переходника 38H1162 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
15 - Фитинг переходника 38H1174 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
16 - Фитинг переходника 38H1171 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
17 - Уплотнительное кольцо R26375 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
18 - Уплотнительное кольцо T77857 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
19 - Крышка H201368 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
20 - Сальник H202240 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
21 - Уплотнительное кольцо T77613 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
22 - Уплотнительное кольцо R26906 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
23 - Опора CQ58732 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
24 - Винт 19M7866 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:M8 X 20
25 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:M8
26 - Винт 19M7865 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:M8 X 16
27 - Болт 03M7085 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:M10 X 30
28 - Стопорная шайба 12M7066 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:10 mm
29 - Шайба 24M7040 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:11 X 20 X 2 mm
30 - Гайка 14M7140 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:M10
31 - Клапан AH219590 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______ Примечание:(SUB FOR DQ51886)
32 - Опора DQ51885 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
33 - Пластина CQ47466 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-53146
33 - Пластина H216518 Поддерживаемые модели1450AL, 1450CW Serial No.53147-070078
33 - Пластина H216518 Поддерживаемые модели1550CW Serial No.53147-070063
34 - Винт 37M7089 Поддерживаемые модели1450AL, 1450CW Serial No.49761-070078 Примечание:M6 X 12
34 - Винт 37M7089 Поддерживаемые модели1550CW Serial No.49761-070063 Примечание:M6 X 12
35 - Шайба 24M7207 Количество:3 Поддерживаемые модели1450AL, 1450CW Serial No.49761-070078 Примечание:8.400 X 24 X 2 mm
35 - Шайба 24M7207 Количество:3 Поддерживаемые модели1550CW Serial No.49761-070063 Примечание:8.400 X 24 X 2 mm
36 - Винт H169568 Количество:3 Поддерживаемые модели1450AL, 1450CW Serial No.49761-070078
36 - Винт H169568 Количество:3 Поддерживаемые модели1550CW Serial No.49761-070063
37 - Шайба 24H1320 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.49761-070078 Примечание:29/64" X 3/4" X 0.035"
37 - Шайба 24H1320 Количество:2 Поддерживаемые модели1550CW Serial No.49761-070063 Примечание:29/64" X 3/4" X 0.035"
38 - Хомут H167815 Поддерживаемые модели1450AL, 1450CW Serial No.49761-070078
38 - Хомут H167815 Поддерживаемые модели1550CW Serial No.49761-070063
39 - Быстрозамыкающийся штифт M72598 Поддерживаемые модели1450AL, 1450CW Serial No.49761-070078
39 - Быстрозамыкающийся штифт M72598 Поддерживаемые модели1550CW Serial No.49761-070063
40 - Пружинный стопорный штифт AH216321 Поддерживаемые модели1450AL, 1450CW Serial No.070079-______
40 - Пружинный стопорный штифт AH216321 Поддерживаемые модели1550CW Serial No.070064-______
41 - Заглушка фитинга 38H1147 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
42 - Пружинное кольцо H175881 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49761-______
Наверх
HYDRAULIC CIRCUIT - RETURN HOSE - 4WD - ST653552 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - ВОЗВРАТНЫЙ ШЛАНГ - - )
![Джон Дир 1450 HYDRAULIC CIRCUIT HYDRAULIC CIRCUIT]()
1 - Заглушка фитинга RE46684 Поддерживаемые модели1450CW, 1550CW Примечание:W/O 4WD
2 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450CW, 1550CW Примечание:15.300 X 2.200 mm
3 - Фитинг переходника 38H5002 Поддерживаемые модели1450CW, 1550CW Примечание:W/ 4WD
4 - Уплотнительное кольцо T77613 Поддерживаемые модели1450CW, 1550CW
5 - Шланг DQ50272 Поддерживаемые модели1450CW, 1550CW
6 - Уплотнительное кольцо R26448 Поддерживаемые модели1450CW, 1550CW
7 - Коленчатый патрубок 38H1004 Поддерживаемые модели1450CW, 1550CW
8 - Контрольный клапан AH218798 Поддерживаемые модели1450CW, 1550CW
9 - Винт с головкой 19M7156 Поддерживаемые модели1450CW, 1550CW Примечание:M10 X 60
10 - Шайба 24M7040 Поддерживаемые модели1450CW, 1550CW Примечание:11 X 20 X 2 mm
11 - Стопорная шайба 12M7066 Поддерживаемые модели1450CW, 1550CW Примечание:10 mm
12 - Гайка 14M7140 Поддерживаемые модели1450CW, 1550CW Примечание:M10
13 - Заглушка фитинга R27218 Поддерживаемые модели1450CW, 1550CW
14 - Электромагн. гидр. клапан AT190404 Поддерживаемые модели1450CW, 1550CW
15 - Соленоид AT147011 Поддерживаемые модели1450CW, 1550CW
16 - Фитинг R51031 Количество:2 Поддерживаемые модели1450CW, 1550CW
17 - Уплотнительное кольцо R28782 Количество:2 Поддерживаемые модели1450CW, 1550CW
18 - Пружина сжатия R45182 Поддерживаемые модели1450CW, 1550CW
19 - Уплотнительное кольцо R31674 Поддерживаемые модели1450CW, 1550CW
20 - Фитинг AH84695 Поддерживаемые модели1450CW, 1550CW
21 - Фитинг AU40993 Поддерживаемые модели1450CW, 1550CW
Наверх
HYDRAULIC CIRCUIT - CONTROL VALVE - 4WD - ST653553 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - КЛАПАН - - )
![Джон Дир 1450 HYDRAULIC CIRCUIT HYDRAULIC CIRCUIT]()
1 - Защитное кольцо R42926 Поддерживаемые модели1450CW, 1550CW
2 - Уплотнительное кольцо T77857 Количество:3 Поддерживаемые модели1450CW, 1550CW
3 - Защитное кольцо R45187 Поддерживаемые модели1450CW, 1550CW
4 - Уплотнительное кольцо R45638 Поддерживаемые модели1450CW, 1550CW
5 - Пружинное кольцо R46701 Поддерживаемые модели1450CW, 1550CW
6 - Золотник клапана ....... Поддерживаемые модели1450CW, 1550CW
7 - Пружинный шплинт 34H227 Поддерживаемые модели1450CW, 1550CW Примечание:3/32" X 1/2"
8 - Уплотнительное кольцо N31772 Поддерживаемые модели1450CW, 1550CW
9 - Сердечник ....... Поддерживаемые модели1450CW, 1550CW
10 - Пружина сжатия R64698 Поддерживаемые модели1450CW, 1550CW
11 - Уплотнительное кольцо U12547 Поддерживаемые модели1450CW, 1550CW
12 - Магистраль ....... Поддерживаемые модели1450CW, 1550CW
13 - Стопорная гайка M63707 Поддерживаемые модели1450CW, 1550CW
14 - Соленоид AT147011 Поддерживаемые модели1450CW, 1550CW
15 - Электромагн. гидр. клапан AT190404 Поддерживаемые модели1450CW, 1550CW
16 - Электромагнитный клапан AH128655 Поддерживаемые модели1450CW, 1550CW
17 - Фитинг переходника 38H1329 Количество:2 Поддерживаемые модели1450CW, 1550CW Примечание:(HOLES 'B' AND 'D')
18 - Уплотнительное кольцо T77932 Количество:4 Поддерживаемые модели1450CW, 1550CW
19 - Уплотнительное кольцо U12547 Количество:5 Поддерживаемые модели1450CW, 1550CW
20 - Фитинг переходника 61H1168 Поддерживаемые модели1450CW, 1550CW
21 - Фитинг R51031 Количество:2 Поддерживаемые модели1450CW, 1550CW
22 - Фитинг AU40993 Поддерживаемые модели1450CW, 1550CW
23 - Пружина сжатия R45182 Поддерживаемые модели1450CW, 1550CW
24 - Уплотнительное кольцо R31674 Поддерживаемые модели1450CW, 1550CW
25 - Фитинг AH84695 Поддерживаемые модели1450CW, 1550CW
26 - Винт 19M7801 Количество:3 Поддерживаемые модели1450CW, 1550CW Примечание:M8 X 60
26 - Фланцевая гайка 14M7298 Количество:3 Поддерживаемые модели1450CW, 1550CW Примечание:M8
27 - Уплотнительное кольцо R26448 Количество:2 Поддерживаемые модели1450CW, 1550CW
28 - Заглушка фитинга R27218 Поддерживаемые модели1450CW, 1550CW
29 - Уплотнительное кольцо R28782 Количество:2 Поддерживаемые модели1450CW, 1550CW
30 - Зажимная скоба AH89557 Количество:3 Поддерживаемые модели1450CW, 1550CW
31 - Фитинг переходника 38H1175 Количество:2 Поддерживаемые модели1450CW, 1550CW Примечание:(Holes 'a' And 'c')
Наверх
HYDRAULIC CIRCUIT - ENGAGEMENT HOSE - 4WD - ST653554 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - ВЗАИМОДЕЙСТВИЕ ШЛАНГ - - )
![Джон Дир 1450 HYDRAULIC CIRCUIT HYDRAULIC CIRCUIT]()
1 - Уплотнительное кольцо 51M7047 Количество: 10 Поддерживаемые модели1450CW, 1550CW Примечание:23.600 X 2.900 mm
2 - Фитинг переходника 38H1163 Количество:4 Поддерживаемые модели1450CW, 1550CW
3 - Уплотнительное кольцо T77858 Количество:6 Поддерживаемые модели1450CW, 1550CW
4 - Тройник 38H5122 Поддерживаемые модели1450CW, 1550CW
5 - Шланг DQ47195 Поддерживаемые модели1450CW, 1550CW
6 - Коллектор AH128692 Поддерживаемые модели1450CW, 1550CW
7 - Шланг DQ47154 Количество:2 Поддерживаемые модели1450CW, 1550CW
8 - Уплотнительное кольцо T77932 Количество:4 Поддерживаемые модели1450CW, 1550CW
9 - Фитинг переходника 38H1329 Количество:4 Поддерживаемые модели1450CW, 1550CW
10 - Шланг DQ47333 Количество:4 Поддерживаемые модели1450CW, 1550CW
11 - Уплотнительное кольцо T77857 Поддерживаемые модели1450CW, 1550CW
12 - Гайка T78707 Поддерживаемые модели1450CW, 1550CW
13 - Уплотнительное кольцо R26375 Количество:2 Поддерживаемые модели1450CW, 1550CW
14 - Фитинг переходника 38H1161 Количество:2 Поддерживаемые модели1450CW, 1550CW
15 - Фитинг DQ30761 Количество:2 Поддерживаемые модели1450CW, 1550CW
16 - Шланг DQ31076 Поддерживаемые модели1450CW, 1550CW
Наверх
HYDRAULIC CIRCUIT - HOSES - 4WD - ST653555 ( ГИДРАВЛИЧЕСКИЙ КОНТУР - ШЛАНГИ - - )
![Джон Дир 1450 HYDRAULIC CIRCUIT HYDRAULIC CIRCUIT]()
1 - Винт с головкой 19M7382 Поддерживаемые модели1450CW, 1550CW Примечание:M10 X 40
2 - Стопорная шайба 12M7066 Поддерживаемые модели1450CW, 1550CW Примечание:10 mm
3 - Шланг DQ47137 Поддерживаемые модели1450CW, 1550CW
4 - Уплотнительное кольцо CQ08006 Поддерживаемые модели1450CW, 1550CW
5 - Фланцевый фитинг DQ21942 Количество:4 Поддерживаемые модели1450CW, 1550CW
6 - Уплотнительное кольцо T77613 Поддерживаемые модели1450CW, 1550CW
7 - Шланг DQ50271 Поддерживаемые модели1450CW, 1550CW
8 - Клемма электр. разъема CQ51079 Поддерживаемые модели1450CW, 1550CW
9 - Коллектор AH133941 Поддерживаемые модели1450CW, 1550CW
10 - Шланг DQ47134 Поддерживаемые модели1450CW
10 - Шланг DQ47136 Поддерживаемые модели1550CW
11 - Коллектор AH133942 Поддерживаемые модели1450CW, 1550CW
12 - Шланг DQ47163 Количество:2 Поддерживаемые модели1450CW, 1550CW
13 - Уплотнительное кольцо T77857 Поддерживаемые модели1450CW, 1550CW
14 - Фитинг переходника 38H1175 Поддерживаемые модели1450CW, 1550CW
15 - Уплотнительное кольцо U12547 Поддерживаемые модели1450CW, 1550CW
16 - Шланг DQ47133 Поддерживаемые модели1450CW
16 - Гидрошланг DQ37287 Поддерживаемые модели1550CW
17 - Фланцевый фитинг H122182 Количество:8 Поддерживаемые модели1450CW, 1550CW
18 - Коленчатый патрубок 38H1435 Поддерживаемые модели1450CW, 1550CW Примечание:(SUB FOR DQ39128)
19 - Стопорная шайба 12H293 Поддерживаемые модели1450CW, 1550CW Примечание:7/16"
20 - Винт с головкой 19H1740 Поддерживаемые модели1450CW, 1550CW Примечание:7/16" X 1-3/4"
21 - Уплотнительное кольцо R28782 Поддерживаемые модели1450CW, 1550CW
Наверх
CHAFF SPREADER - PUMP AND VALVE - ST653556 ( ПОЛОВОРАЗБРАСЫВАТЕЛЬ - НАСОС И КЛАПАН )
![Джон Дир 1450 CHAFF SPREADER CHAFF SPREADER]()
1 - Скоба AL82025 Поддерживаемые модели1450CW, 1550CW
2 - Тройник CQ44336 Поддерживаемые модели1450CW, 1550CW
3 - Шланг CQ45033 Количество:2 Поддерживаемые модели1450CW, 1550CW
4 - Шланг CQ28958 Поддерживаемые модели1450CW, 1550CW
5 - Опора DQ18678 Поддерживаемые модели1450CW, 1550CW
6 - Ниппель с резьбой DQ38856 Количество:3 Поддерживаемые модели1450CW, 1550CW
7 - Уплотнительное кольцо R117677 Поддерживаемые модели1450CW, 1550CW
8 - Фитинг DQ30819 Поддерживаемые модели1450CW, 1550CW
9 - Гидравлический насос AH128573 Поддерживаемые модели1450CW Serial No.______-070427 Примечание:(ORD AH226238)
9 - Гидравлический насос AH226238 Поддерживаемые модели1450CW Serial No.070428-______
9 - Гидравлический насос AH128573 Поддерживаемые модели1550CW Serial No.______-070402 Примечание:(ORD AH226238)
9 - Гидравлический насос AH226238 Поддерживаемые модели1550CW Serial No.070403-______
10 - Уплотнительное кольцо R26906 Поддерживаемые модели1450CW, 1550CW
11 - Фитинг переходника 61H1162 Поддерживаемые модели1450CW, 1550CW Примечание:INCL KEYS 10 AND 12
12 - Уплотнительное кольцо T77932 Поддерживаемые модели1450CW, 1550CW
13 - Шланг DQ43876 Поддерживаемые модели1450CW, 1550CW Serial No.______-53294
13 - Шланг DQ61222 Поддерживаемые модели1450CW, 1550CW Serial No.53295-______
14 - Коленчатый патрубок 38H1006 Поддерживаемые модели1450CW, 1550CW
15 - Обратный клапан AH140902 Поддерживаемые модели1450CW, 1550CW
16 - Винт с головкой 19M7156 Поддерживаемые модели1450CW, 1550CW Примечание:M10 X 60
17 - Стопорная шайба 12M7066 Поддерживаемые модели1450CW, 1550CW Примечание:10 mm
18 - Гайка 14M7140 Поддерживаемые модели1450CW, 1550CW Примечание:M10
19 - Опора CQ44483 Поддерживаемые модели1450CW, 1550CW
20 - Стопорная шайба 12M7065 Поддерживаемые модели1450CW, 1550CW Примечание:8 mm
21 - Гайка 14M7029 Поддерживаемые модели1450CW, 1550CW Примечание:M8
22 - Винт с головкой 19M7139 Поддерживаемые модели1450CW, 1550CW Примечание:M8 X 20
23 - Разъемный хомут H114020 Количество:2 Поддерживаемые модели1450CW, 1550CW
24 - Стопорная гайка 14M7397 Поддерживаемые модели1450CW, 1550CW Примечание:M6
25 - Болт 03M7290 Поддерживаемые модели1450CW, 1550CW Примечание:M6 X 30
26 - Стержень CQ44722 Поддерживаемые модели1450CW, 1550CW
27 - Болт 03M7092 Поддерживаемые модели1450CW, 1550CW Примечание:M6 X 16
28 - Стопорная шайба 12M7006 Поддерживаемые модели1450CW, 1550CW Примечание:6 mm
29 - Гайка 14M7027 Поддерживаемые модели1450CW, 1550CW Примечание:M6
30 - Опора CQ44706 Поддерживаемые модели1450CW, 1550CW
31 - Уплотнительное кольцо 51M7043 Поддерживаемые модели1450CW, 1550CW Примечание:15.300 X 2.200 mm
32 - Втулка CQ44707 Поддерживаемые модели1450CW, 1550CW
33 - Гайка 14M7152 Поддерживаемые модели1450CW, 1550CW Примечание:M10
34 - Рукоятка DQ45522 Поддерживаемые модели1450CW, 1550CW
.. - Комплект уплотнений AH131176 Поддерживаемые модели1450CW Serial No.______-070427 Примечание:(USE WITH AH128573)
.. - Комплект уплотнений AH226239 Поддерживаемые модели1450CW Serial No.070428-______ Примечание:(USE WITH AH226238)
.. - Комплект уплотнений AH131176 Поддерживаемые модели1550CW Serial No.______-070402 Примечание:(USE WITH AH128573)
.. - Комплект уплотнений AH226239 Поддерживаемые модели1550CW Serial No.070403-______ Примечание:(USE WITH AH226238)
Наверх
CHAFF SPREADER - PUMP AND VALVE - ST653557 ( ПОЛОВОРАЗБРАСЫВАТЕЛЬ - НАСОС И КЛАПАН )
![Джон Дир 1450 CHAFF SPREADER CHAFF SPREADER]()
35A - Кронштейн CQ67715 Поддерживаемые модели1450CW, 1550CW Примечание:(W/ DRIVE ON/OFF)
35B - Кронштейн CQ67079 Поддерживаемые модели1450CW, 1550CW Примечание:(W/O DRIVE ON/OFF)
36 - Винт с головкой 19M7167 Поддерживаемые модели1450CW, 1550CW Примечание:M10 X 25
37 - Шайба 24M7040 Поддерживаемые модели1450CW, 1550CW Примечание:11 X 20 X 2 mm
38 - Стопорная гайка 14M7167 Поддерживаемые модели1450CW, 1550CW Примечание:M10
39 - Колодка противоукатывания CQ02490 Поддерживаемые модели1450CW, 1550CW
40 - Шайба CQ01248 Поддерживаемые модели1450CW, 1550CW
41 - Винт с головкой 19M7168 Поддерживаемые модели1450CW, 1550CW Примечание:M10 X 30
42 - Ступица H157247 Поддерживаемые модели1450CW, 1550CW
43 - Шайба 24M7028 Поддерживаемые модели1450CW, 1550CW Примечание:10.500 X 20 X 2 mm
44 - Стопорная шайба 12H304 Поддерживаемые модели1450CW, 1550CW Примечание:3/8 дюйма
45 - Гайка 14H1076 Поддерживаемые модели1450CW, 1550CW Примечание:3/8 дюйма
46 - Винт с головкой 19M7285 Поддерживаемые модели1450CW, 1550CW Примечание:M12 X 30
47 - Стопорная шайба 12M7067 Поддерживаемые модели1450CW, 1550CW Примечание:12 mm
48 - Болт 03M7194 Поддерживаемые модели1450CW, 1550CW Примечание:M10 X 40, (SUB FOR 03M7152)
49 - Опора CQ45833 Поддерживаемые модели1450CW, 1550CW
50 - Зажимная скоба AH78125 Поддерживаемые модели1450CW, 1550CW
51 - Винт с головкой 19M7077 Поддерживаемые модели1450CW, 1550CW Примечание:M6 X 20
52 - Гайка 14M7039 Поддерживаемые модели1450CW, 1550CW Примечание:M10
53 - Шайба CQ01249 Поддерживаемые модели1450CW, 1550CW
54 - Стопорная гайка 14M7166 Поддерживаемые модели1450CW, 1550CW Примечание:M8
55 - Винт с головкой 19M7301 Поддерживаемые модели1450CW, 1550CW Примечание:M8 X 40
Наверх
CHAFF SPREADER - MOTOR AND HOSES - ST653558 ( ПОЛОВОРАЗБРАСЫВАТЕЛЬ - МОТОР И ШЛАНГИ - )
![Джон Дир 1450 CHAFF SPREADER CHAFF SPREADER]()
1 - Уплотнительное кольцо R26906 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
2 - Коленчатый патрубок 38H1006 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
3 - Уплотнительное кольцо T77858 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
4 - Шланг DQ43877 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
5 - Масляная трубка DQ43879 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
6 - Маслопровод DQ43881 Количество:3 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
7 - Тройник 38H5122 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
8 - Уплотнительное кольцо T77858 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
9 - Шланг DQ43875 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
10 - Маслопровод DQ43884 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
11 - Тройник 38H5112 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
12 - Маслопровод DQ43880 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
13 - Винт с головкой 19M7529 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:M6 X 55
14 - Хомут CQ33811 Количество:3 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
15 - Скоба DQ03922 Количество:3 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
16 - Стопорная гайка 14M7165 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:M6
17 - Гидравлический мотор AH148944 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
18 - Шпонка вала 26H22 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:1/4" X 1"
19 - Шланг DQ43927 Поддерживаемые модели1450CW, 1550CW Serial No.______-44613
19 - Шланг DQ43926 Поддерживаемые модели1450CW, 1550CW Serial No.44614-54711
20 - Шланг DQ43926 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711
21 - Винт с головкой 19M7288 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:M8 X 30
22 - Стопорная шайба 12M7065 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:8 mm
23 - Гайка 14M7029 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:M8
24 - Зажимная скоба AH77869 Количество:3 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:(SMALL)
24 - Зажимная скоба AH77884 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:(BIG)
25 - Фитинг переходника 61H1162 Поддерживаемые модели1450CW, 1550CW Serial No.______-54711 Примечание:INCL KEYS 1 AND 3
26 - Маслопровод DQ43883 Поддерживаемые модели1450CW Serial No.______-54711
26 - Маслопровод DQ44205 Поддерживаемые модели1550CW Serial No.______-54711
Наверх
CHAFF SPREADER - MOTOR AND HOSES - ST653559 ( ПОЛОВОРАЗБРАСЫВАТЕЛЬ - МОТОР И ШЛАНГИ - )
![Джон Дир 1450 CHAFF SPREADER CHAFF SPREADER]()
1 - Уплотнительное кольцо R26906 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
2 - Коленчатый патрубок 38H1006 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
3 - Уплотнительное кольцо T77858 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
4 - Шланг DQ43877 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
5 - Масляная трубка DQ43879 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
6 - Масляная трубка DQ56951 Количество:3 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
7 - Тройник 38H5122 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
8 - Уплотнительное кольцо T77858 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
9 - Шланг DQ43875 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
10 - Маслопровод DQ43884 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
11 - Тройник 38H5112 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
12 - Фитинг 38H1459 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
13 - Винт с головкой 19M7529 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______ Примечание:M6 X 55
14 - Хомут CQ33811 Количество:3 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
15 - Скоба DQ03922 Количество:3 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
16 - Стопорная гайка 14M7165 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______ Примечание:M6
17 - Гидравлический мотор AH148944 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
18 - Шпонка вала 26H22 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______ Примечание:1/4" X 1"
19 - Шланг DQ62531 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
20 - Маслопровод DQ33502 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
21 - Винт с головкой 19M7288 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______ Примечание:M8 X 30
22 - Стопорная шайба 12M7065 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______ Примечание:8 mm
23 - Гайка 14M7029 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______ Примечание:M8
24 - Зажимная скоба AH77884 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
25 - Фитинг переходника 38H1162 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
26 - Маслопровод DQ43883 Поддерживаемые модели1450CW Serial No.54712-______
26 - Маслопровод DQ44205 Поддерживаемые модели1550CW Serial No.54712-______
27 - Коленчатый патрубок 38H1095 Количество:3 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______ Примечание:INCL KEY 3
28 - Гн. быстрос. гидр. муфты AW25301 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
29 - Пр. быстрос. гидр. муфты AR94522 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
30 - Колпачок A15898 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
31 - Заглушка A15899 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
32 - Фитинг DQ46604 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______ Примечание:INCL KEYS 1 AND 3
33 - Фитинг переходника 38H1174 Поддерживаемые модели1450CW, 1550CW Serial No.54712-______
34 - Уплотнительное кольцо T77932 Поддерживаемые модели1450CW, 1550CW
35 - Уплотнительное кольцо T77857 Поддерживаемые модели1450CW, 1550CW
Наверх
