Содержимое: Каталог Запчастей John Deere :1450CWSWTS and 1550CWSWTS Combines (European Edition) - PC9186 50 Силовая передача

1 - Винт с головкой 19H2666 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:7/16" X 7/8"
2 - Цапфа AZ42089 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Наружн. кольцо подшипн. JD9133 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Уплотнительное кольцо M4237T Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Прокладка AH112680 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Корпус Z53130 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Винт AZ42084 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Винт 19H3176 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:0.164" X 0.380"
9 - Стопор H115052 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Крепление со штифтом Z53131 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Штифт H63271 Количество:8 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Заглушка фитинга AN122518 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Пружинное кольцо N126609 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Крепление со штифтом N126599 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Поршень AH112675 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEYS 13, 24 AND 17
16 - Уплотнительное кольцо P48403 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Гильза AZ42198 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

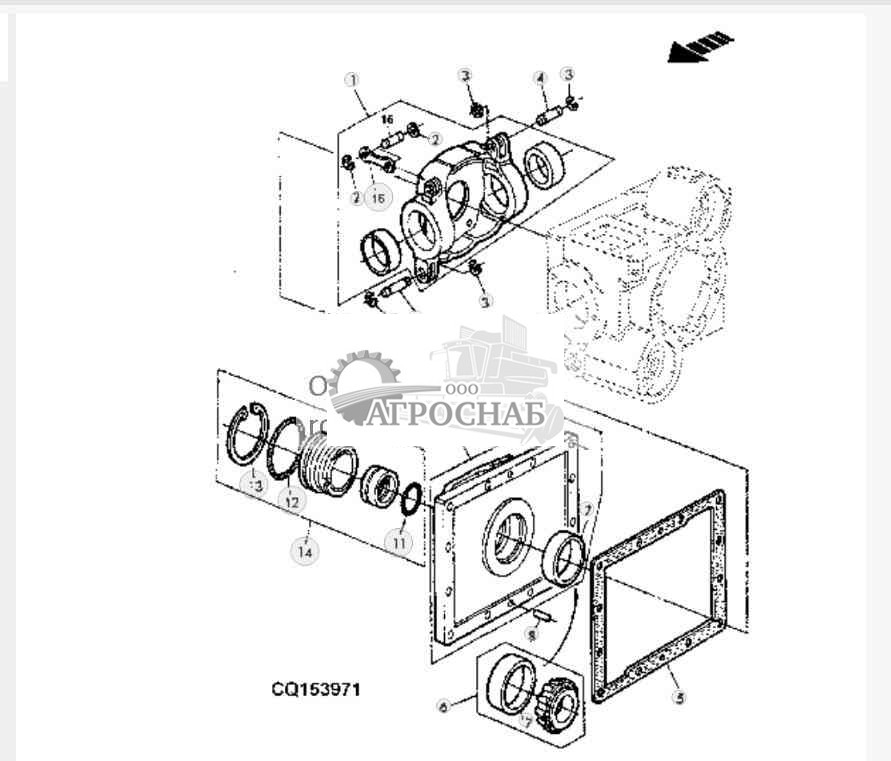

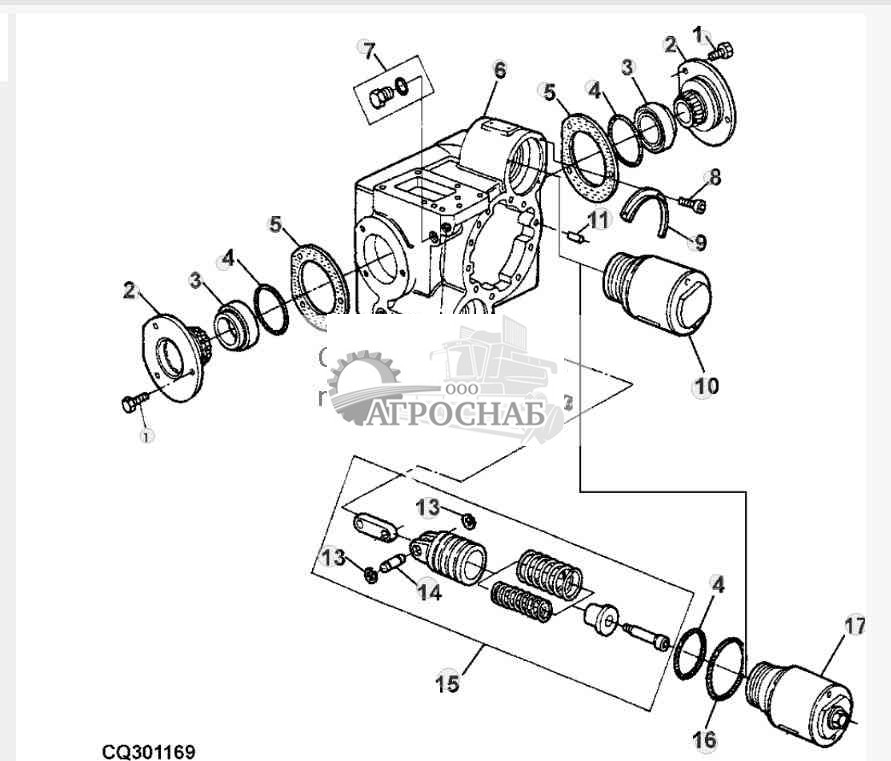

HYDROSTATIC PUMP - COMPONENTS - ST653446 ( ГИДРОСТАТИЧЕСКИЙ НАСОС - КОМПОНЕНТЫ - )

1 - Корпус AZ42087 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Пружинное кольцо N48000 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Пружинное кольцо N126609 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Крепление со штифтом N126599 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Прокладка H214789 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Конич. роликов. подшипник AZ42073 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 2
7 - Наружн. кольцо подшипн. Z53121 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Штифт H63271 Количество:8 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Корпус AZ42086 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-45300 Примечание:INCL KEY 7
9 - Корпус DQ73311 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45301-______ Примечание:INCL KEY 7
10 - Винт с головкой 19H1821 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:7/16" X 1-1/4"
11 - Уплотнительное кольцо Z53119 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Уплотнительное кольцо R112857 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Пружинное кольцо N126612 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Комплект уплотнений AN192380 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-45300 Примечание:INCL KEYS 11, 12 AND 13
14 - Сальник AZ56795 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45301-______
15 - Крепление со штифтом N126603 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Кулиса N126607 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

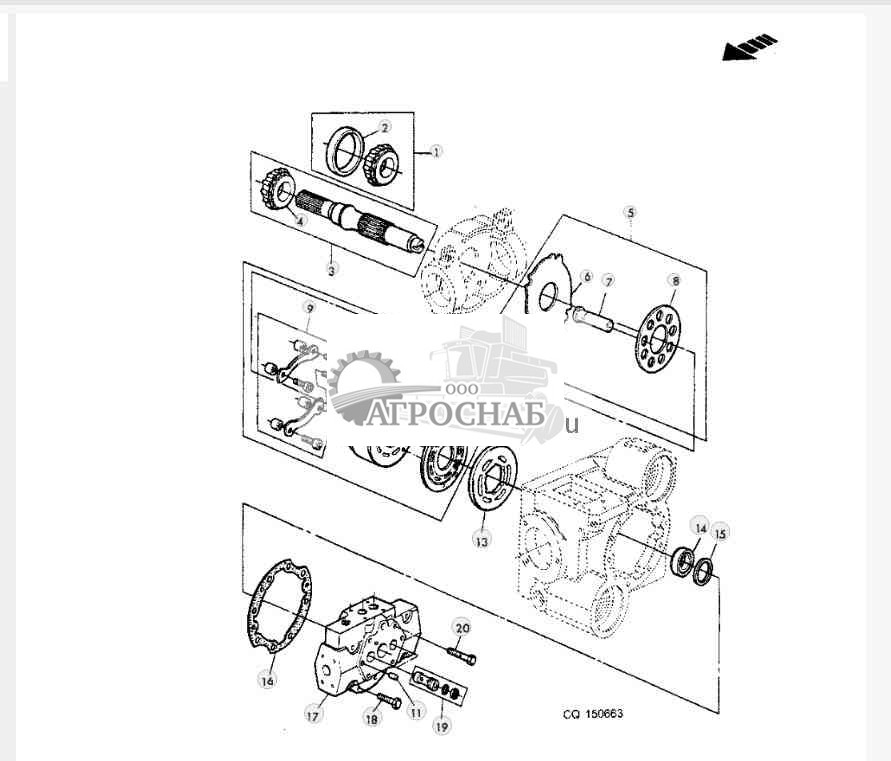

HYDROSTATIC PUMP - COMPONENTS - ST653447 ( ГИДРОСТАТИЧЕСКИЙ НАСОС - КОМПОНЕНТЫ - )

1 - Конич. роликов. подшипник AZ42073 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 2
2 - Наружн. кольцо подшипн. Z53121 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Ось AZ42085 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-45300
3 - Ведущий вал DQ73310 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.45301-______
4 - Поддон ....... Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Компл. защиты зоны хода AZ42075 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:INCL KEYS 6 - 12
6 - Прокладка Z53122 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Поршень AH112677 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Пластина Z53123 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Опора AZ42076 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Компл. для рем. двигат. AZ42077 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Штифт H63271 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Пластина Z53124 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Пластина Z53160 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Подшипник AH65358 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Прокладка AH112678 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Прокладка Z53133 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Корпус Z53132 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Винт с головкой Z53128 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Обратный клапан AN122502 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Винт с головкой Z53127 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

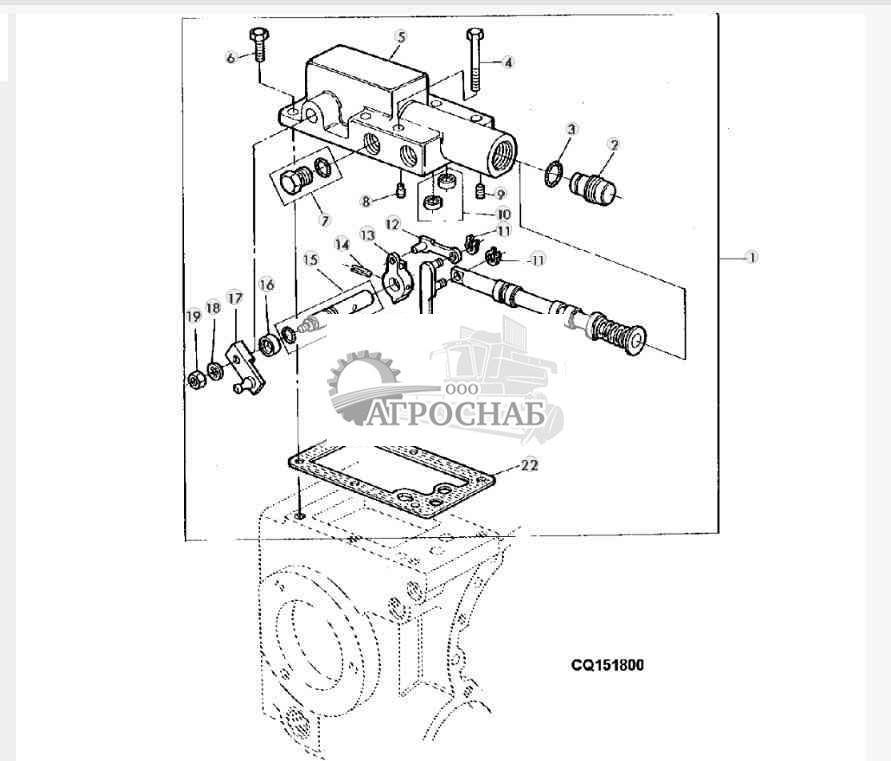

HYDROSTATIC DRIVE DISPLACEMENT CONTROL VALVE - ST653448 ( ГИДРОСТАТИЧЕСКИЙ ПРИВОД УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ КЛАПАНА )

1 - Контрольный клапан AZ42088 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Винт N126641 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Уплотнительное кольцо Z53141 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Винт с головкой 19H1875 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5/16" X 1-3/4"
5 - Корпус Z53137 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Винт с головкой 19H1905 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5/16" X 1"
7 - Фитинг AZ42091 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Болт и гайка Z53144 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Болт AN122494 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Ограничитель AZ42295 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(MARKED 4E44), ORDER Z82101 AND Z82102
10 - Ограничитель Z82101 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Прокладка Z82102 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Ограничитель AZ42497 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(MARKED 4E52)
11 - Пружинное кольцо N48000 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Опора AZ42215 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Эксцентрик Z53147 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Пружинный шплинт Z53188 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Клапан AZ42213 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Сальник Z53139 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Клапан AZ42212 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Стопорная пластина Z53197 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Гайка 14H958 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5/16"
20 - Опора AZ42216 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Клапан AZ42214 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Прокладка N376361 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR N126586)

Наверх

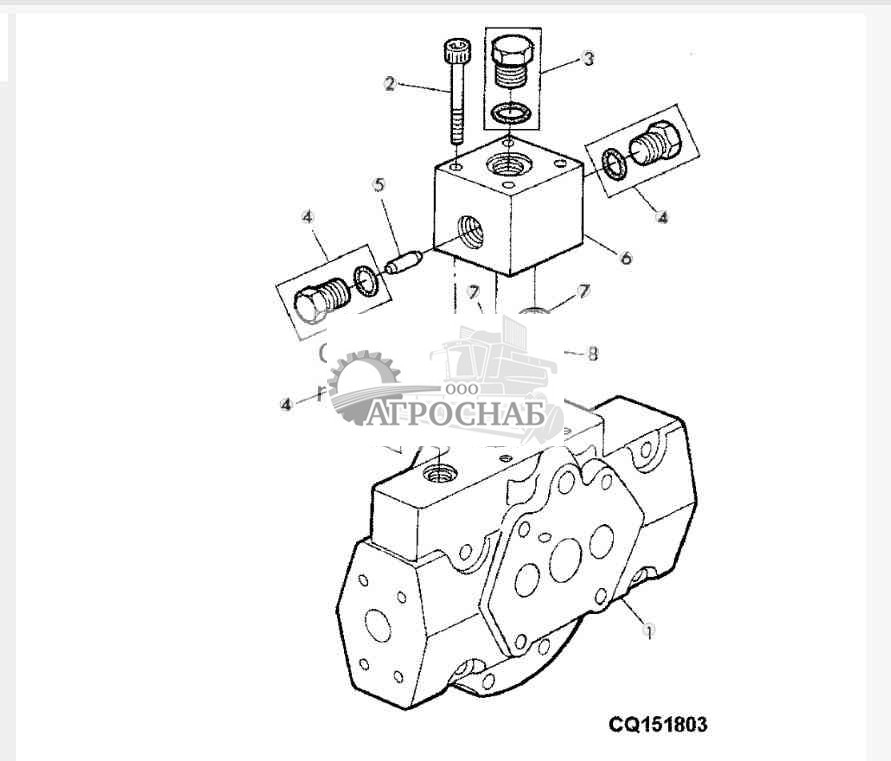

HYDROSTATIC PUMP COVER - ST653450 ( ГИДРОСТАТИЧЕСКИЙ НАСОС КРЫШКА - )

1 - Корпус AZ42094 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Винт Z53157 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Винт AZ42084 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Винт AZ42095 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Крепление со штифтом Z53156 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Кожух Z53155 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Шайба Z53158 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Уплотнительное кольцо Z53159 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Питающий насос гидростатического привода - ST653451

1 - Насос AZ42090 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Прокладка N126637 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Штифт H63271 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Крепление со штифтом Z53148 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Крепление со штифтом Z53149 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Редукционный клапан AN122498 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Комплект уплотн. колец AZ42092 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Корпус ....... Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:NSEP (ORD AZ42090)
9 - Уплотнительное кольцо H135570 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Распорная втулка Z53150 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Ротор AZ42093 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Втулка Z53152 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Крышка N126621 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Винт с головкой 19H1897 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5/16" X 3-3/4"
15 - Винт с головкой 19H1875 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5/16" X 1-3/4"

Наверх

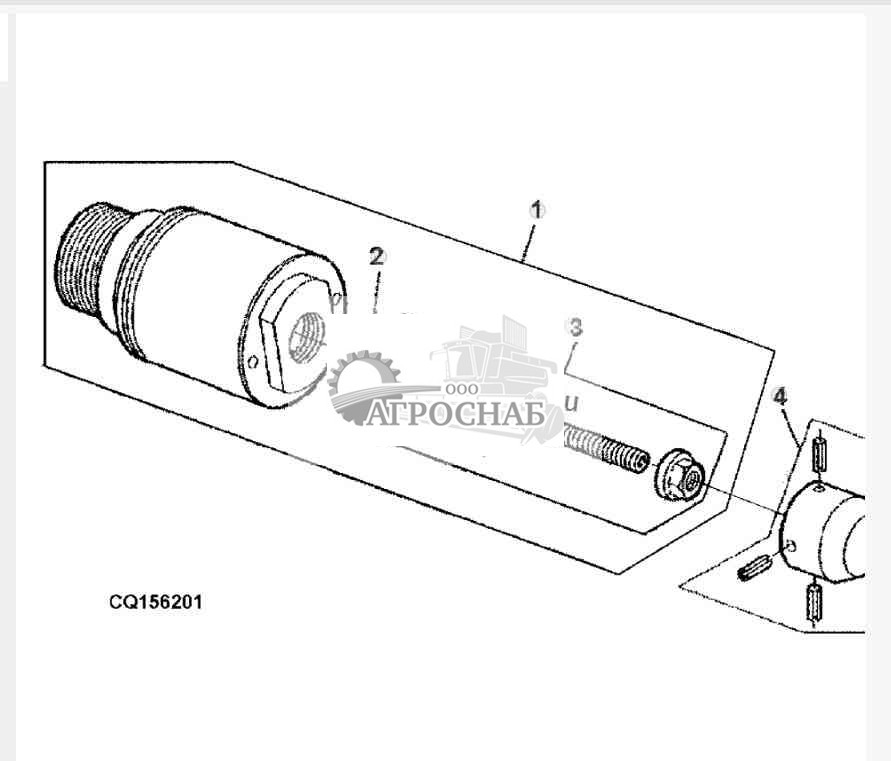

STROKE LIMITER (HYDROSTATIC DRIVE) - ST653452 ( ОГРАНИЧИТЕЛЬ ХОДА (ГИДРОСТАТИЧЕСКИЙ ПРИВОД) - )

1 - Гильза AZ42198 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Уплотнительное кольцо R26906 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Хомут AZ44859 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Колпачок AZ49846 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Гидростатический мотор - ST653453

1 - Уплотнительное кольцо R63308 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
3 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
4 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
5 - Гидравлический мотор AH166176 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

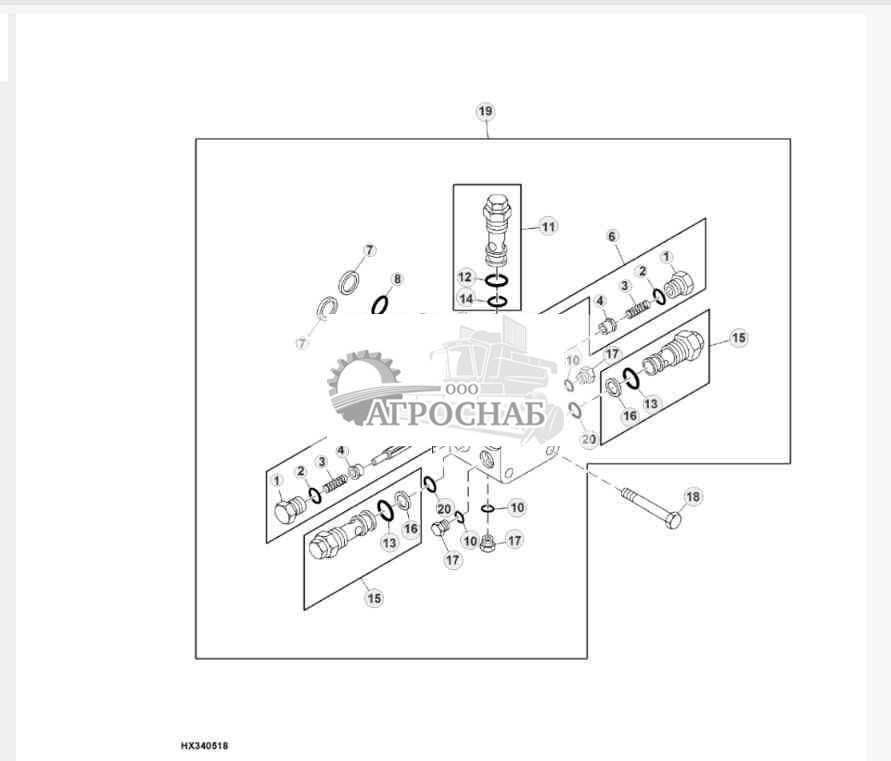

Клапан гидростатического мотора - ST653454

1 - Пробка сливного отверстия R27175 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Уплотнительное кольцо R26906 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Пружина ....... Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Клапан N126654 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Втулка N128541 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Комплект клапанов AH131308 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Защитное кольцо U40729 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Уплотнительное кольцо N130510 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Сальник AN272356 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:SUB FOR N126588
10 - Уплотнительное кольцо R28782 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Редукционный клапан AN122497 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Уплотнительное кольцо U17409 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Уплотнительное кольцо U15192 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Уплотнительное кольцо H63289 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Редукционный клапан AZ51504 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Шайба U17402 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Фитинг R51031 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Винт с головкой 19H2228 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3/8" X 4"
19 - Расходный гидр. клапан AH141811 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Уплотнительное кольцо U12547 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

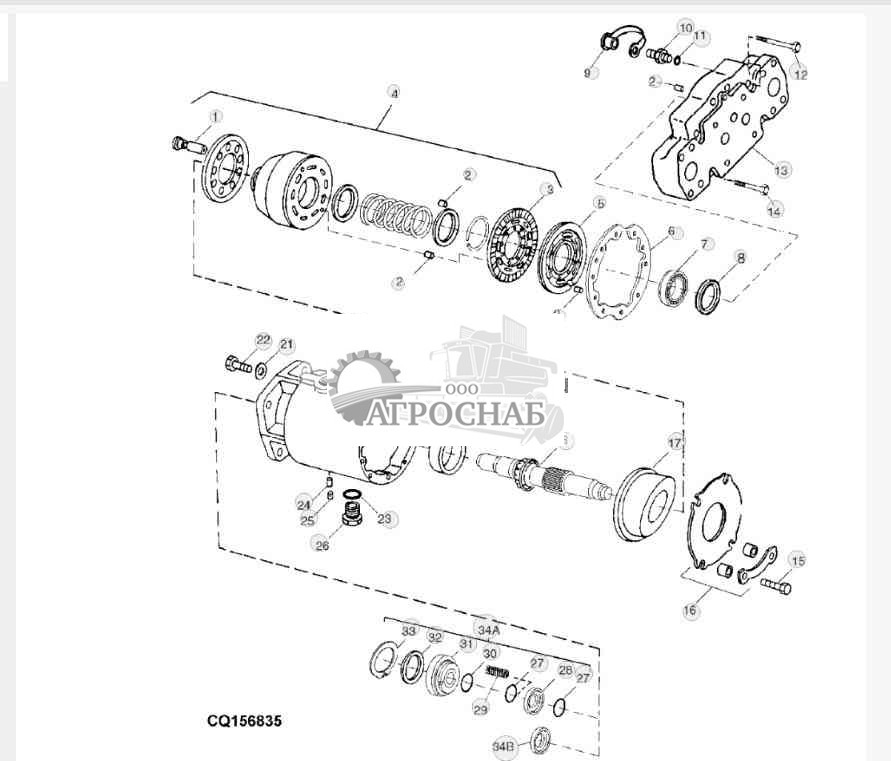

Hydrostatic Motor, Components - ST653455 ( Гидростатическим Мотором, Компоненты - )

1 - Поршень AH131388 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Штифт H63271 Количество:5 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Пластина H135700 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Поворотное устройство AH131387 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Пластина H138901 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Прокладка H214562 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Подшипник AH65358 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Прокладка AH112678 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Крышка R77175 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Быстросъемн. гидр. муфта AH125760 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Уплотнительное кольцо R26448 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Винт с головкой 19H2347 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:7/16" X 3"
13 - Крышка ....... Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Винт с головкой 19H1899 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:7/16" X 2"
15 - Винт 19H3352 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5/16" X 1-1/4"
16 - Комплект держателей AH131391 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Наклонная пластина ....... Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Ось AH170343 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Наружн. кольцо подшипн. JD7297 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Корпус ....... Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Уплотнительная шайба H135571 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Винт 19H3192 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5/16" X 3"
23 - Уплотнительное кольцо U12547 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Установочный штифт H64813 Поддерживаемые модели1450AL, 1450CW, 1550CW
25 - Трубная заглушка 15H558 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:1/8"
26 - Пробка сливного отверстия R27175 Поддерживаемые модели1450AL, 1450CW, 1550CW
27 - Уплотнительное кольцо N196034 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Сальник ....... Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Пружина сжатия N191174 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW
30 - Уплотнительное кольцо U15415 Поддерживаемые модели1450AL, 1450CW, 1550CW
31 - Сальник ....... Поддерживаемые модели1450AL, 1450CW, 1550CW
32 - Уплотнительное кольцо T19832 Поддерживаемые модели1450AL, 1450CW, 1550CW
33 - Пружинное кольцо N126612 Поддерживаемые модели1450AL, 1450CW, 1550CW
34A - Комплект уплотнений AN193085 Поддерживаемые модели1450AL, 1450CW, 1550CW
34B - Сальник AZ56795 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

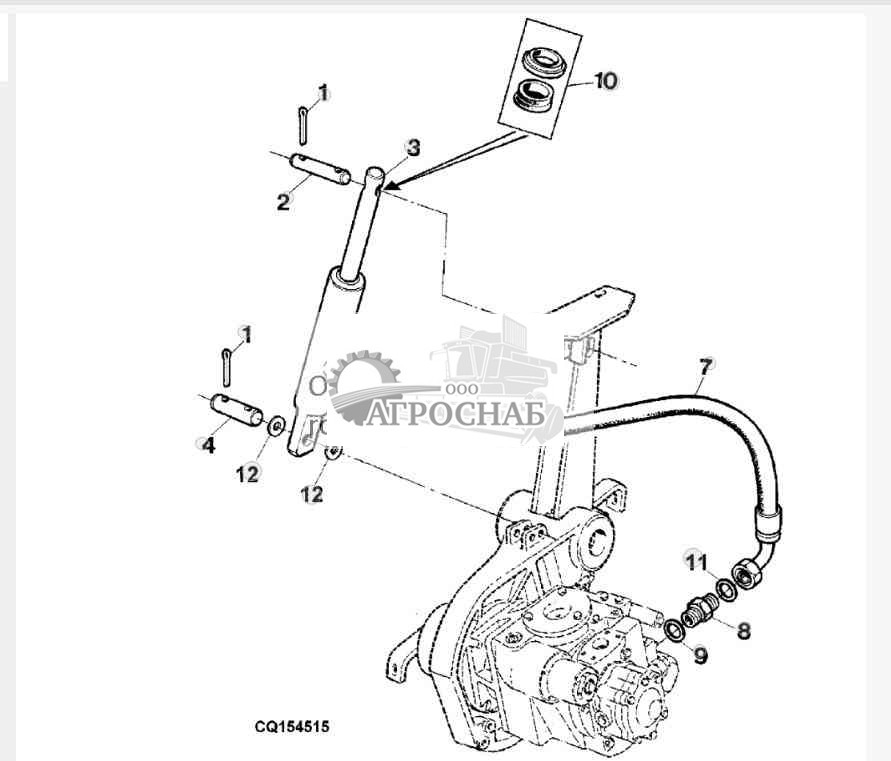

HYDROSTATIC TRANSMISSION - HYDRAULIC BELT TENSIONER - ST653456 ( ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ - ГИДРАВЛИЧЕСКИЙ НАТЯЖИТЕЛЬ РЕМНЯ - )

1 - Шплинт 11M7015 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3.200 X 25 mm
2 - Крепление со штифтом Z46707 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Гидравлический цилиндр DQ40435 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-50796 Примечание:(ORD DQ64730 AND CQ38180)
3 - Гидравлический цилиндр DQ47264 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.50797-060000 Примечание:(ORD DQ64730 AND CQ38180)
3 - Гидравлический цилиндр DQ64730 Поддерживаемые модели1450AL, 1450CW Serial No.060001-080037 Примечание:(ORD AZ42361)
3 - Гидравлический цилиндр AZ42361 Поддерживаемые модели1450CW Serial No.080038-______
3 - Гидравлический цилиндр DQ64730 Поддерживаемые модели1550CW Serial No.______-080027 Примечание:(ORD AZ42361)
3 - Гидравлический цилиндр AZ42361 Поддерживаемые модели1550CW Serial No.080028-______
4 - Крепление со штифтом Z46708 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Уплотнительное кольцо R26448 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Фитинг переходника 38H1160 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Гидрошланг DQ40813 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Фитинг переходника 38H1309 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Уплотнительное кольцо R28782 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Комплект уплотнений DQ40825 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(FOR DQ40435)
10 - Комплект уплотнений DQ51321 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(FOR DQ64730)
10 - Комплект уплотнений AZ42362 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(FOR AZ42361)
11 - Уплотнительное кольцо T77613 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Шайба CQ40606 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Привод гидростатического насоса - ST653457

1 - Опора DQ64858 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
3 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
4 - Винт с головкой 19M7349 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 95
5 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
6 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
7 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
8 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
9 - Винт с головкой 19M7169 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 35
10 - Втулка Z46702 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Ось CQ63765 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Смазочная арматура 58M5574 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
13 - Клиновой ремень Z46709 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Опора Z11748 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Шайба CQ06655 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Стопорная шайба 12M7068 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:14 mm
17 - Винт с головкой 19M7490 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M14 X 40
18 - Винт с головкой 19M7288 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 30
19 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
20 - Фланец Z11749 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Шариковый подшипник JD8548 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Распорная втулка Z37499 Поддерживаемые модели1450AL, 1450CW, 1550CW
23 - Шкив Z11139 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Пружинное кольцо 40M5427 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:110 X 4.0 MM
25 - Прокладка 24M7215 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:60.5 X 75X0.1 MM
25 - Прокладка 24M7214 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:60.5 X 75 X 0.5 MM
26 - Шайба 24M7173 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:60 X 75 X 3 mm
27 - Пружинное кольцо 40M1843 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:60 X 2.0 MM
28 - Изолятор CQ34430 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

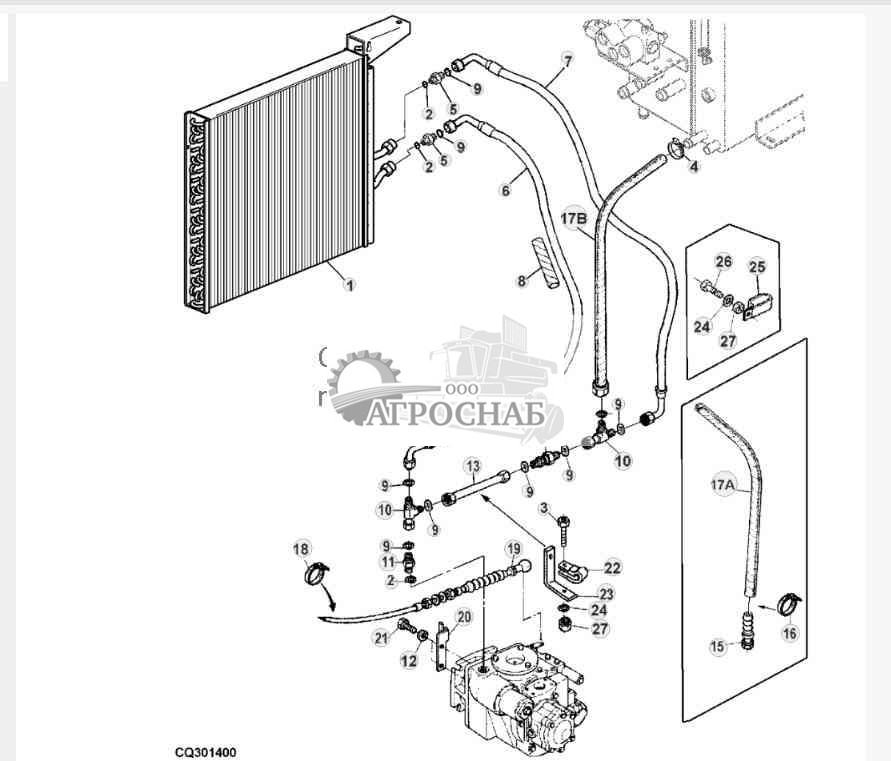

Маслоохладитель - ST653458

1 - Радиатор DQ35148 Поддерживаемые модели1450AL, 1450CW, 1550CW Engine Serial No.______-070000
1 - Маслоохладитель AH216595 Поддерживаемые модели1450CW Engine Serial No.070001-070075
1 - Радиатор DQ35148 Поддерживаемые модели1450AL Engine Serial No.070076-070085
1 - Маслоохладитель AH216595 Поддерживаемые модели1450CW Engine Serial No.070086-______
1 - Маслоохладитель AH216595 Поддерживаемые модели1550CW Engine Serial No.070001-______
2 - Уплотнительное кольцо 51M7047 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:23.600 X 2.900 mm
3 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
4 - Скоба DQ10173 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Фитинг переходника 61M5005 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Гидрошланг DQ36663 Поддерживаемые модели1450AL, 1450CW, 1550CW Engine Serial No.______-070000
6 - Шланг DQ65074 Поддерживаемые модели1450AL, 1450CW, 1550CW Engine Serial No.070001-______
7 - Гидрошланг DQ37162 Поддерживаемые модели1450AL, 1450CW, 1550CW Engine Serial No.______-070000
7 - Шланг DQ65075 Поддерживаемые модели1450AL, 1450CW, 1550CW Engine Serial No.070001-______
8 - Ограждение CQ28416 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Уплотнительное кольцо T77858 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Тройник 38H5122 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Фитинг DQ30761 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
13 - Труба DQ32624 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Клапан DQ30880 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Фитинг шланга DQ30830 Поддерживаемые модели1450AL, 1450CW Engine Serial No.______-060249
15 - Фитинг шланга DQ30830 Поддерживаемые модели1550CW Engine Serial No.______-070001
16 - Скоба DQ10173 Поддерживаемые модели1450AL, 1450CW Engine Serial No.______-060249
16 - Скоба DQ10173 Поддерживаемые модели1550CW Engine Serial No.______-070001
17A - Гидрошланг CQ38474 Поддерживаемые модели1450AL, 1450CW Engine Serial No.______-060249
17A - Гидрошланг CQ38474 Поддерживаемые модели1550CW Engine Serial No.______-070001
17B - Гидрошланг DQ67275 Поддерживаемые модели1450AL, 1450CW Engine Serial No.060250-______
17B - Гидрошланг DQ67275 Поддерживаемые модели1550CW Engine Serial No.070001-______
18 - Скоба CQ03753 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Толкающе-буксир. кабель DQ39111 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Фиксатор CQ22543 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Винт с головкой 19M7744 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 35
22 - Скоба T70659 Поддерживаемые модели1450AL, 1450CW, 1550CW
23 - Уголок CQ38180 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
25 - Зажимная скоба DQ38638 Количество:2 Поддерживаемые модели1450AL, 1450CW
25 - Зажимная скоба DQ38638 Количество:3 Поддерживаемые модели1550CW
26 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
27 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8

Наверх

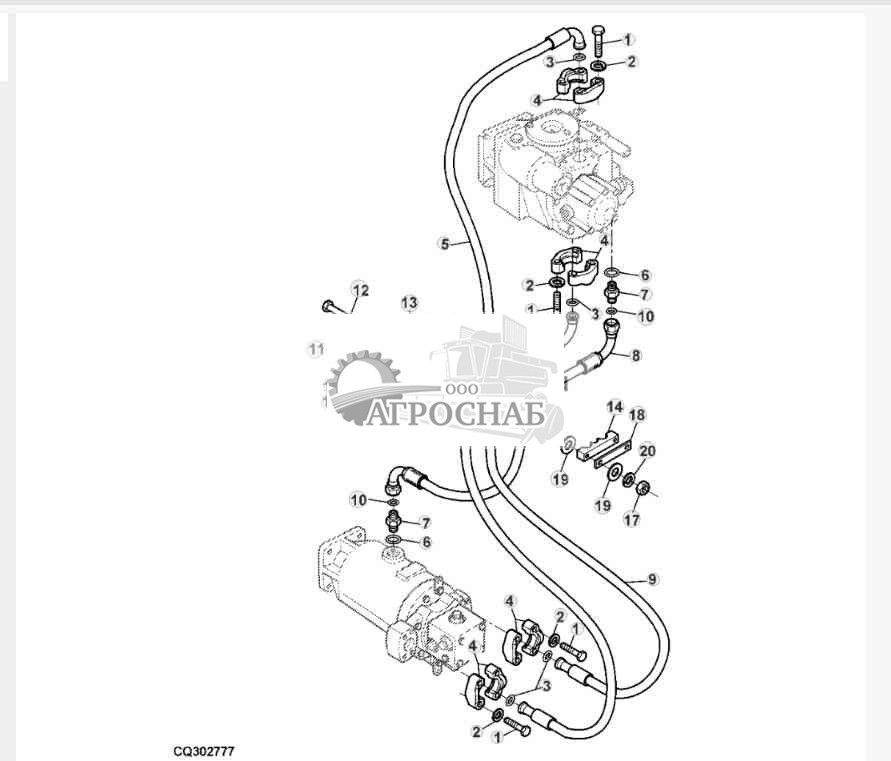

Трубопроводы гидростатического насоса - ST653459

1 - Винт с головкой 19H1740 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:7/16" X 1-3/4"
2 - Стопорная шайба 12H293 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:7/16"
3 - Уплотнительное кольцо CQ08006 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Фланцевый фитинг DQ21942 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Шланг DQ42819 Поддерживаемые модели1450AL, 1450CW Serial No.______-060249
5 - Шланг DQ65950 Поддерживаемые модели1450AL, 1450CW Serial No.060250-070385 Примечание:(ORD DQ42819 AND (2) DQ21942)
5 - Шланг DQ42819 Поддерживаемые модели1450AL, 1450CW Serial No.070386-______
5 - Гидрошланг DQ37288 Поддерживаемые модели1550CW Serial No.______-070001
5 - Гидрошланг DQ65949 Поддерживаемые модели1550CW Serial No.070002-070330 Примечание:(ORD DQ37288 AND (2) DQ21942)
5 - Гидрошланг DQ37288 Поддерживаемые модели1550CW Serial No.070331-______
6 - Уплотнительное кольцо 51M7047 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:23.600 X 2.900 mm
7 - Фитинг DQ30761 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Шланг DQ31076 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Гидрошланг DQ37287 Поддерживаемые модели1450AL, 1450CW Serial No.______-060249
9 - Гидрошланг DQ65948 Поддерживаемые модели1450AL, 1450CW Serial No.060250-070391 Примечание:(ORD DQ37287 AND (2) DQ21942)
9 - Гидрошланг DQ37287 Поддерживаемые модели1450AL, 1450CW Serial No.070392-______
9 - Гидрошланг DQ37287 Поддерживаемые модели1550CW Serial No.______-070001
9 - Гидрошланг DQ65948 Поддерживаемые модели1550CW Serial No.070002-070336 Примечание:(ORD DQ37287 AND (2) DQ21942)
9 - Гидрошланг DQ37287 Поддерживаемые модели1550CW Serial No.070337-______
10 - Уплотнительное кольцо T77858 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Винт 19M7786 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
12 - Винт с головкой 19M7296 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 100
13 - Уголок CQ37949 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Скоба Z37596 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
16 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
17 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
18 - Регулировочный хомут CQ33687 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
20 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm

Наверх

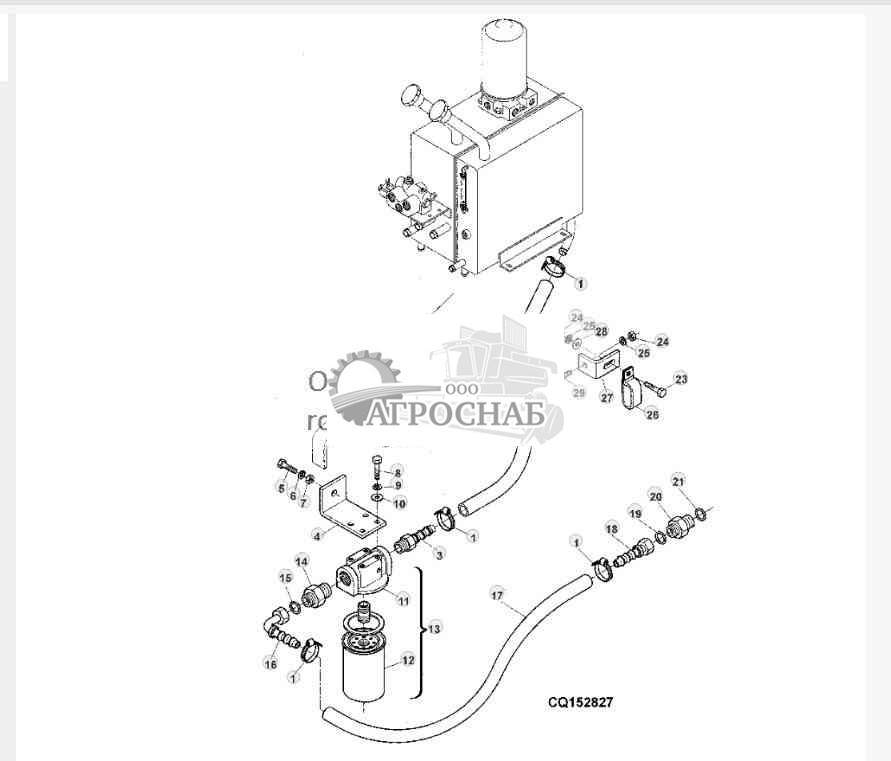

Фильтр гидравлического масла - ST653460

1 - Скоба SG01301 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
2 - Гидрошланг CQ38596 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
3 - Фитинг шланга CQ38159 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
4 - Опора CQ37894 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
5 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:M10 X 25
6 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:10 mm
7 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:M10
8 - Винт с головкой 19H2127 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:5/16" X 7/8"
9 - Стопорная шайба 12H303 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:5/16"
10 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:9 X 16 X 1.600 mm
11 - База CQ37875 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
12 - Фильтр DQ21803 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
13 - Фильтр DQ37874 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
14 - Фитинг CQ38855 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
15 - Уплотнительное кольцо R117677 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
16 - Ниппель с резьбой DQ38856 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
17 - Гидрошланг CQ38697 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
18 - Фитинг шланга DQ30820 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
19 - Уплотнительное кольцо R117677 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
20 - Фитинг DQ30819 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
21 - Уплотнительное кольцо R29936 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
22 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
23 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:M8 X 25
24 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:M8
25 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:8 mm
26 - Зажимная скоба DQ38638 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
27 - Уголок CQ18125 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147
28 - Шайба 24M7026 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:9 X 17 X 1.600 mm
29 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-53147 Примечание:M8 X 20

Наверх

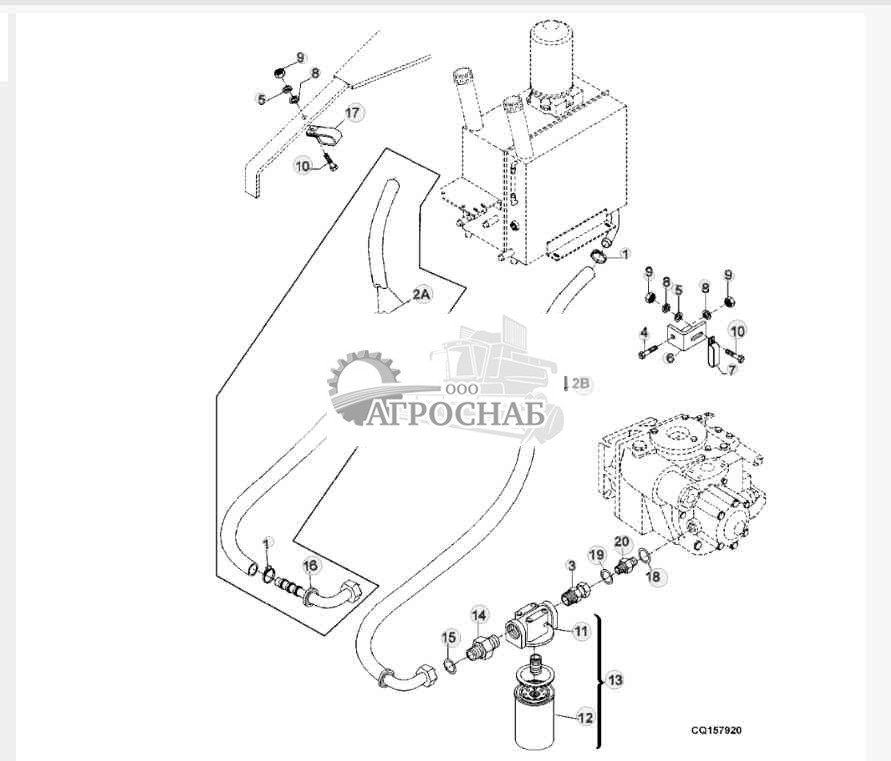

HYDRAULIC OIL FILTERS - ST653461 ( ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА - )

1 - Скоба SG01301 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
2A - Гидрошланг CQ38596 Поддерживаемые модели1450AL, 1450CW Serial No.53148-060249
2A - Гидрошланг CQ38596 Поддерживаемые модели1550CW Serial No.53148-070001
2B - Гидрошланг DQ65974 Поддерживаемые модели1450AL, 1450CW Serial No.060250-______
2B - Гидрошланг DQ65974 Поддерживаемые модели1550CW Serial No.070002-______
3 - Фитинг DQ52527 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
4 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______ Примечание:M8 X 20
5 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______ Примечание:9 X 16 X 1.600 mm
6 - Уголок CQ18125 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
7 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
8 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______ Примечание:8 mm
9 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______ Примечание:M8
10 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______ Примечание:M8 X 25
11 - База CQ37875 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
12 - Фильтр DQ21803 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
13 - Фильтр DQ37874 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
14 - Фитинг CQ38855 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
15 - Уплотнительное кольцо R117677 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
16 - Ниппель с резьбой DQ38856 Поддерживаемые модели1450AL, 1450CW Serial No.53148-060249
16 - Ниппель с резьбой DQ38856 Поддерживаемые модели1550CW Serial No.53148-070001
17 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
18 - Уплотнительное кольцо R29936 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
19 - Уплотнительное кольцо R117677 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______
20 - Фитинг DQ30819 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53148-______

Наверх

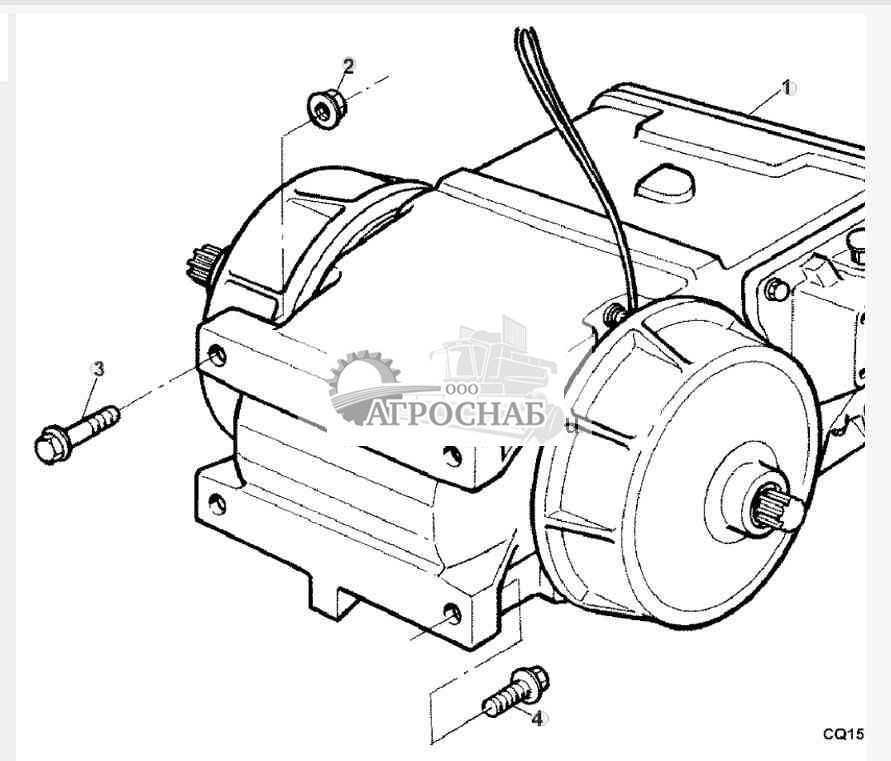

Трансмиссия - ST653462

1 - Коробка передач DQ36078 Поддерживаемые модели1450CW, 1550CW Serial No.______-44473
1 - Коробка передач DQ47489 Поддерживаемые модели1450CW, 1550CW Serial No.44474-XXXXXX
Примечание:(1450CWS ( -070003); 1550CWS ( -070001)) (ORD DE19800)
1 - Коробка передач DQ50044 Поддерживаемые модели1450AL Serial No.______-XXXXXX
Примечание:(1450CWS ( -070003); 1550CWS ( -070001)) (ORD DE19800)
1 - Коробка передач DE19800 Поддерживаемые модели1450AL Serial No.XXXXXX-______ Примечание:(1450CWS (070004- ); 1550CWS (070002- ))
2 - Фланцевая гайка 14M7291 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
3 - Винт H107504 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Винт с головкой CQ36671 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

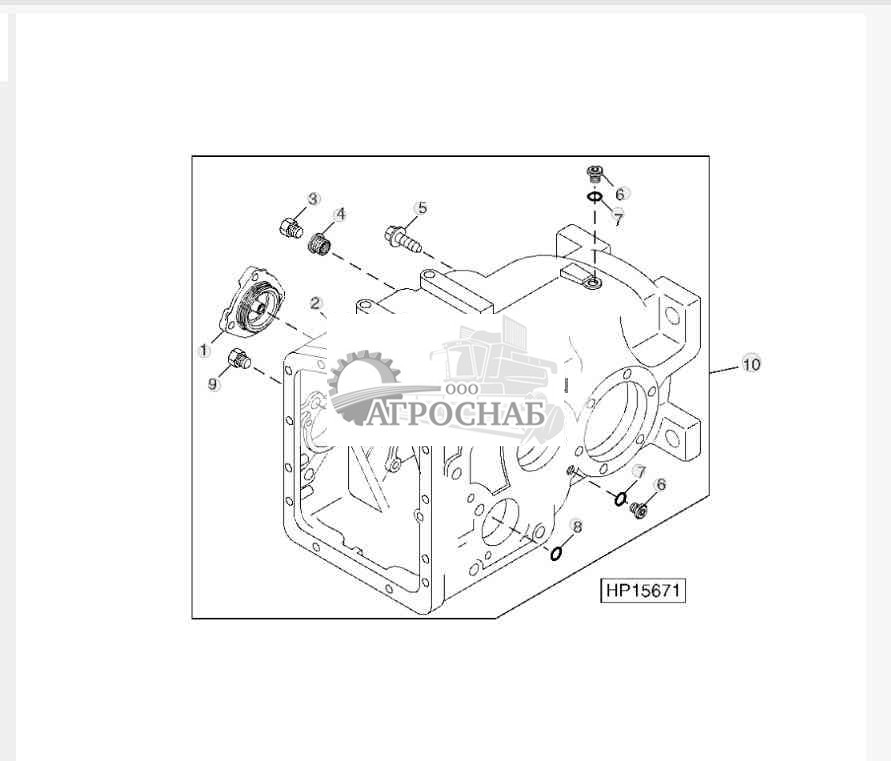

Комплект для обслуживания трехступенчатой трансмиссии - ST653463

1 - Корпус CE18201 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Корпус ....... Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Заглушка T12083 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Втулка N196062 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Винт 19M7784 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
6 - Фитинг R33138 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Уплотнительное кольцо R26375 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Уплотнительное кольцо T77857 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Трубная заглушка 15H585 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3/4"
10 - Комплект трансмиссии AH140410 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

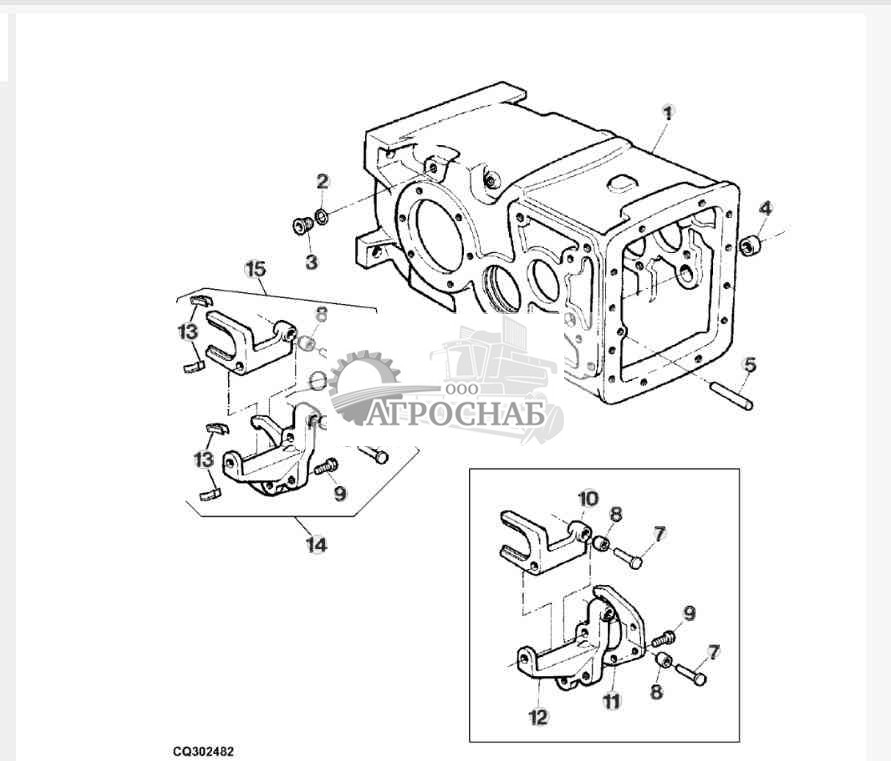

Картер трансмиссии - ST653465

1 - Корпус ....... Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(ORD AH140410)
2 - Уплотнительное кольцо R26375 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Фитинг R33138 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Заглушка N102039 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Штифт T76836 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Магистраль H146640 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Крепление со штифтом H76152 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Каток R26207 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Винт 19M7785 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
10 - Рычаг переключ. передач H135112 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001))
11 - Вилка H135109 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001))
12 - Рычаг переключ. передач H140228 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001))
13 - Зажимная скоба L113217 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- ))
14 - Рычаг переключ. передач DE19509 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- ))
15 - Рычаг переключ. передач DE19870 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- ))

Наверх

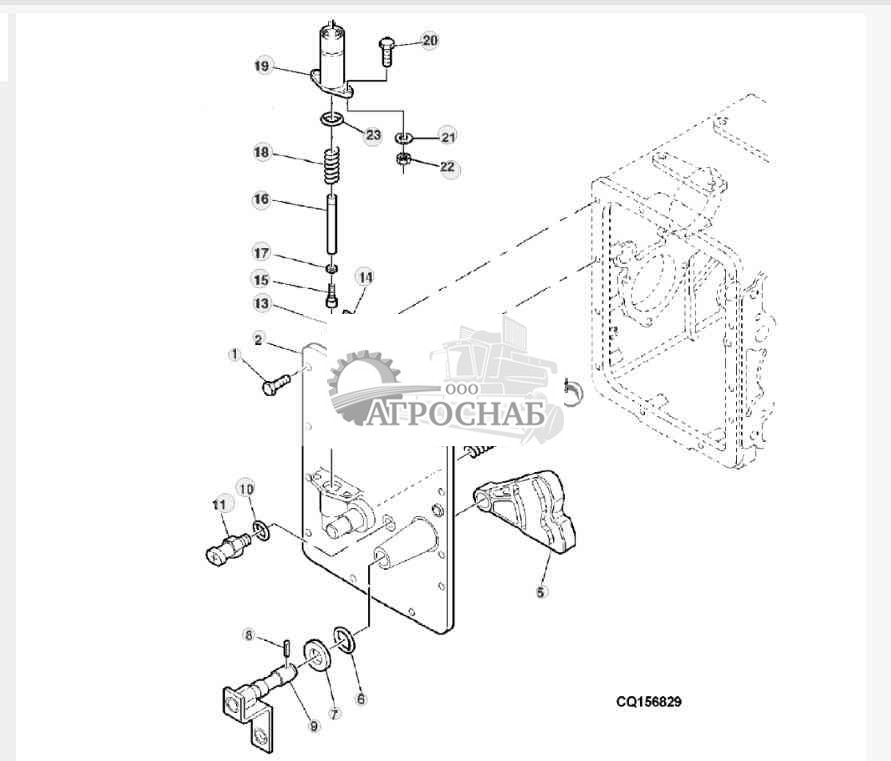

TRANSMISSION CASE - COVER - ST653466 ( КАРТЕР КОРОБКИ ПЕРЕДАЧ - КРЫШКА - )

1 - Винт 19M7786 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
2 - Крышка H137334 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529
2 - Крышка Z13206 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-46490
2 - Крышка Z13344 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.46491-______
3 - Пружина T81493 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529
3 - Пружина T27888 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
4 - Шар R1818R Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Эксцентрик N274892 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529
5 - Эксцентрик H167375 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
6 - Уплотнительное кольцо R71144 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Шайба H75700 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Пружинный шплинт 34M7053 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43529 Примечание:10 X 40 mm
8 - Пружинный шплинт CE18374 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
9 - Рукоять AH128267 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-46490
9 - Рычаг переключ. передач AZ64014 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.46491-______
10 - Уплотнительное кольцо 51M7042 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______ Примечание:13.300 X 2.200 mm
11 - Переключатель RE46534 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
12 - Втулка Z70299 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
13 - Винт 21M5631 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______ Примечание:M6 X 45
14 - Пружинный шплинт 34M7071 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______ Примечание:10 X 35 mm
15 - Винт Z70300 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44474-______
16 - Штифт CQ49829 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-44673
16 - Сердечник Z69965 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44674-______
17 - Шайба Z52951 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
18 - Пружина сжатия Z70691 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
19 - Соленоид AZ55775 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______
20 - Винт с головкой 19M7077 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______ Примечание:M6 X 20
21 - Стопорная шайба 12M7133 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______ Примечание:6 mm
22 - Гайка 14M7272 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______ Примечание:M6
23 - Уплотнительное кольцо R26906 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43530-______

Наверх

ВХОДНОЙ ВАЛ ТРАНСМИССИИ - ST653467

1 - Трубная заглушка 15H238 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3/4"
2 - Сито AH121580 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Уплотнительное кольцо R495R Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Фитинг AH125228 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Винт 19M8162 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 40
6 - Уплотнительное кольцо R394R Количество:8 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Масляная трубка H140314 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Масляная трубка H131296 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Корпус H143312 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Трубная заглушка 15H638 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:1/8"
11 - Прокладка H132892 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=0.05 MM
11 - Прокладка H132893 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=0.15 MM
11 - Прокладка H132894 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=0.51 MM
12 - Винт 19M7786 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
13 - Гильза H142031 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Ротор AH128528 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Пластина H82234 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Шайба H82232 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Втулка H82233 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Наружн. кольцо подшипн. JD8257 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Внутр. кольцо подшипника AR94761 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Установочный штифт H75358 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Ось H133161 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Шпонка вала 26M4228 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 X 28 mm
23 - Жиклер H110539 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Передача Z62543 Поддерживаемые модели1450AL, 1450CW, 1550CW
25 - Муфта переключателя H129565 Поддерживаемые модели1450AL, 1450CW, 1550CW
26 - Муфта переключателя H129564 Поддерживаемые модели1450AL, 1450CW, 1550CW
27 - Пружинное кольцо P43969 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Внутр. кольцо подшипника JD10182 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Наружн. кольцо подшипн. JD8237 Поддерживаемые модели1450AL, 1450CW, 1550CW
30 - Магистраль H140313 Поддерживаемые модели1450AL, 1450CW, 1550CW
31 - Винт 19M7844 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 45
32 - Трубная заглушка 15H563 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001)) 3/8"
32 - Колпачок CE18634 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- ))
33 - Шпилька 42M7029 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
34 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
35 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
36 - Шлицевое соединение H129525 Поддерживаемые модели1450AL, 1450CW, 1550CW
37 - Пружинное кольцо M41029 Поддерживаемые модели1450AL, 1450CW, 1550CW
38 - Сапун AH20868 Поддерживаемые модели1450AL, 1450CW, 1550CW
39 - Водило сателлитов H145335 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001))
39 - Корпус CE18201 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- ))
40 - Пластина H140317 Поддерживаемые модели1450AL, 1450CW, 1550CW
.. - Герметик TY9371 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

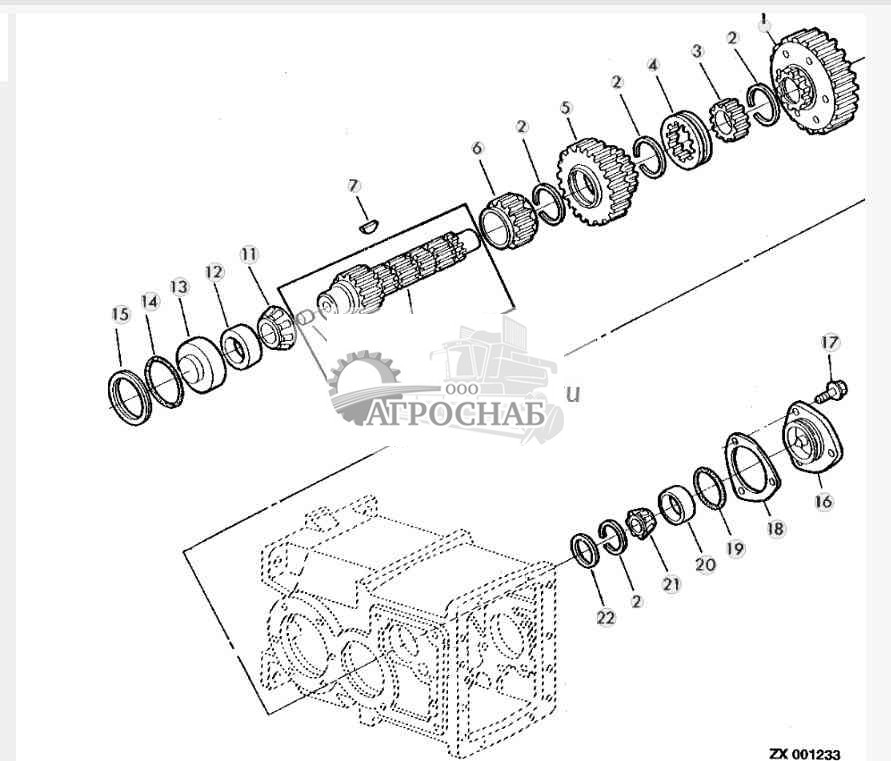

TRANSMISSION INTERMEDIATE SHAFT - ST653468 ( ПЕРЕДАЧИ ПРОМЕЖУТОЧНОГО ВАЛА - )

1 - Передача H135944 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Z=43
2 - Пружинное кольцо R26265 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Муфта переключателя H133010 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Муфта переключателя H129564 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001))
4 - Втулка CE18505 Поддерживаемые модели1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- ))
5 - Передача H135942 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Z=32
6 - Передача Z62544 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Z = 28
7 - Шпонка вала 26M4228 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 X 28 mm
8 - Буровое долото ....... Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:NSEP (ORD KEY 10)
9 - Жиклер H110539 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Вал сателлита AH131862 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001)) Z=12
10 - Вал сателлита AH215151 Поддерживаемые модели1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- )) Z=12
11 - Внутр. кольцо подшипника JD8182 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Наружн. кольцо подшипн. JD8223 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Крышка подшипника H144385 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Уплотнительное кольцо U10746 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Пружинное кольцо H129558 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Водило сателлитов H145335 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Винт 19M7786 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
18 - Прокладка H132892 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK =0.05 MM
18 - Прокладка H132893 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=0.15 MM
18 - Прокладка H132894 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=0.51 MM
19 - Уплотнительное кольцо U10776 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Наружн. кольцо подшипн. JD8267 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Внутр. кольцо подшипника JD8979 Поддерживаемые модели1450AL, 1450CW, 1550CW Посмотреть аналогичные детали
22 - Шайба H103167 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

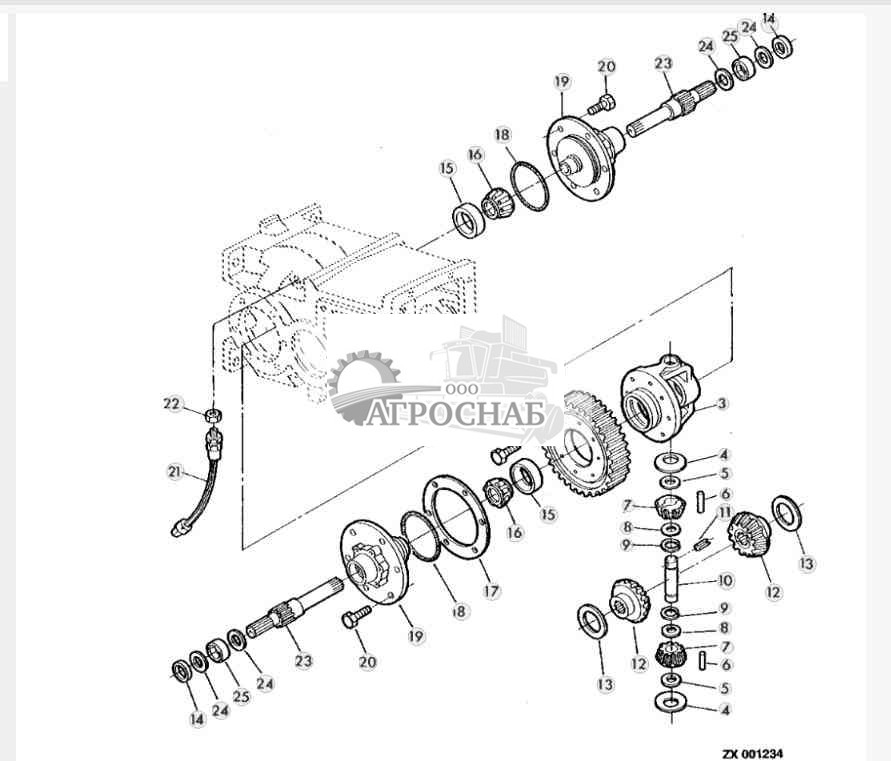

DIFFERENTIAL (TRANSMISSION) - ST653469 ( ДИФФЕРЕНЦИАЛ (КОРОБКА ПЕРЕДАЧ) - )

1 - Передача H132554 Поддерживаемые модели1450AL, 1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001)) Z=62
1 - Передача CE19097 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- ))
2 - Винт 19M7985 4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 35
3 - Корпус N197422 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Упорная шайба H133202 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Упорная шайба R70112 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Игольчатый ролик R70115 Количество:52 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Ведущая шестерня Z12964 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Упорная шайба R70113 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Кольцо YZ120471 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR R70114)
10 - Штифт H146646 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Пружинный шплинт 34M7073 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 X 65 mm
12 - Передача H92308 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Шайба H164794 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Сальник AT40603 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Наружн. кольцо подшипн. JD7425 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Внутр. кольцо подшипника JD8147 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Прокладка H126572 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=0.05 MM
17 - Прокладка H126573 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=0.15 MM
17 - Прокладка H126575 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=0.50 MM
18 - Уплотнительное кольцо R27796 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Корп. подшипн. без подш. H130407 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Винт 19M7844 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 45
21 - Датчик AH116104 2 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Гайка H104418 Поддерживаемые модели1450AL, 1450CW, 1550CW
23 - Ось H136017 Количество:2 Поддерживаемые модели1450CW, 1550CW
Примечание:(1450CWS ( -070003), 1550CWS ( -070001))
23 - Ось H165508 Количество:2 Поддерживаемые модели1450AL
Примечание:(1450CWS ( -070003), 1550CWS ( -070001))
23 - Ось CE19514 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(1450CWS (070004- ), 1550CWS (070002- ))
24 - Кольцо C3936E Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
25 - Цилиндр. ролик. подшипник JD7502 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Ведущий вал - ST653470

1 - Гильза H134531 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Штифт H131754 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Шлицевое соединение H133231 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Пружинное кольцо H133229 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Ось CQ24615 Количество:2 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:L=581 MM
5 - Ось Z59336 Количество:2 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:L=507 MM
5 - Ось Z59336 Количество:2 Поддерживаемые модели1450CW Примечание:L=507 MM
5 - Ось CQ50067 Количество:2 Поддерживаемые модели1450AL Примечание:L=583 MM
6 - Гильза H134444 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

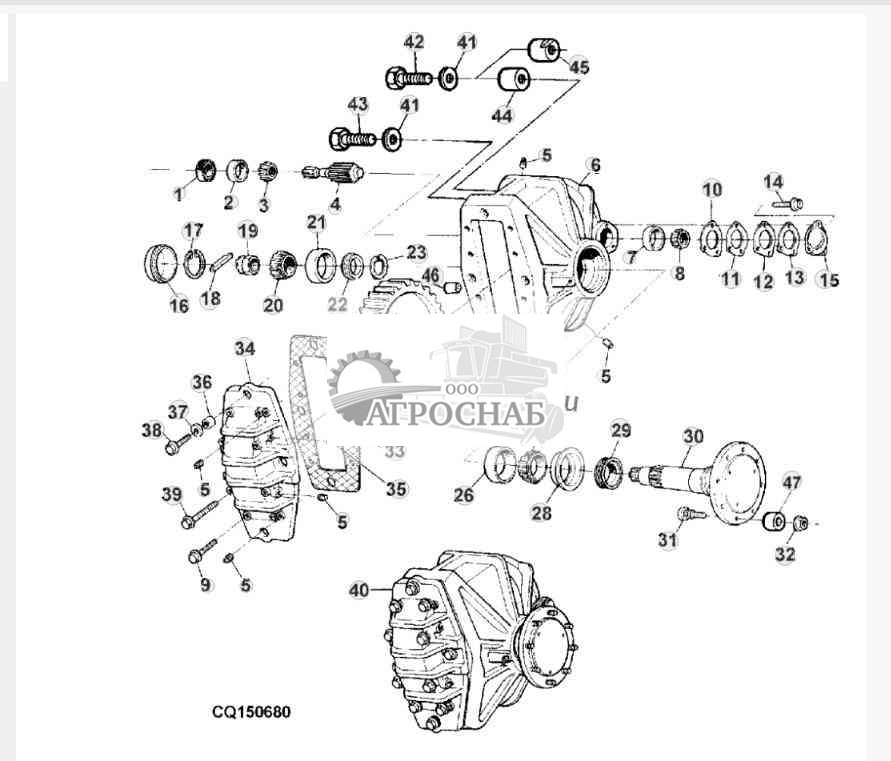

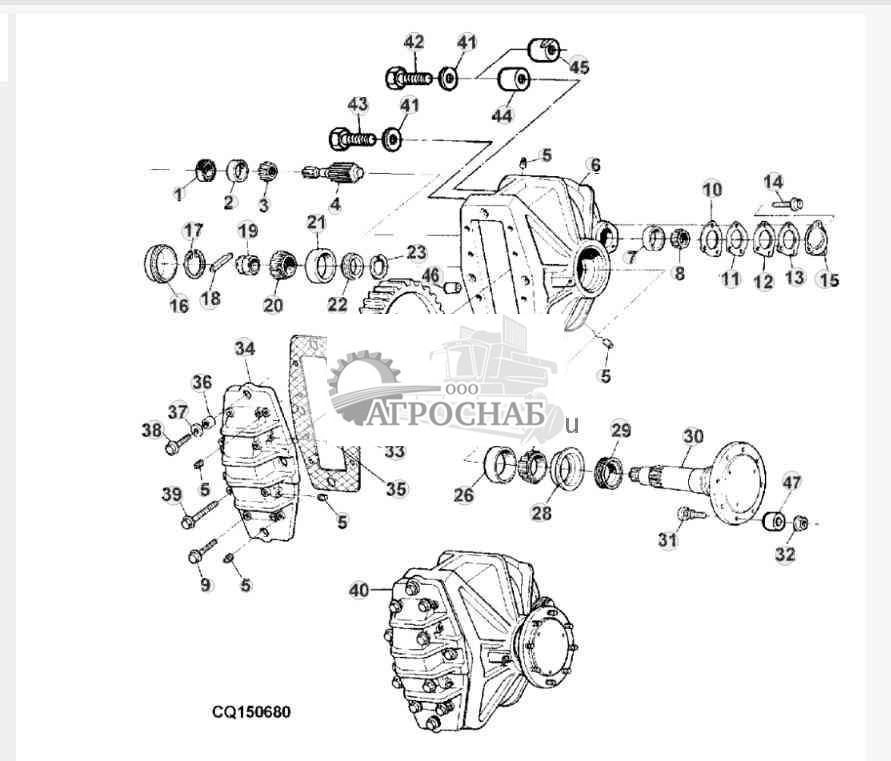

FINAL DRIVE - HEAVY DUTY - ST653471 ( КОНЕЧНАЯ ПЕРЕДАЧА - СВЕРХМОЩНЫЙ - )

1 - Сальник AH81622 Поддерживаемые модели1450AL, 1550CW
2 - Наружн. кольцо подшипн. JD10186 Поддерживаемые модели1450AL, 1550CW
3 - Внутр. кольцо подшипника JD10183 Поддерживаемые модели1450AL, 1550CW
4 - Ведущая шестерня Z11320 Поддерживаемые модели1450AL, 1550CW
5 - Трубная заглушка 15H623 Количество:5 Поддерживаемые модели1450AL, 1550CW Примечание:3/8 дюйма
6 - Корпус Z12619 Поддерживаемые модели1450AL, 1550CW
7 - Наружн. кольцо подшипн. JD8223 Поддерживаемые модели1450AL, 1550CW
8 - Внутр. кольцо подшипника JD9027 Поддерживаемые модели1450AL, 1550CW
9 - Винт 19M8284 Поддерживаемые модели1450AL, 1550CW Примечание:M10 X 50
10 - Прокладка Z40241 Количество:5 Поддерживаемые модели1450AL, 1550CW
11 - Прокладка Z40242 Поддерживаемые модели1450AL, 1550CW Примечание:TK=0.13 MM
12 - Прокладка Z40243 Поддерживаемые модели1450AL, 1550CW Примечание:TK=0.25 MM
13 - Прокладка Z40244 Поддерживаемые модели1450AL, 1550CW Примечание:TK=0.50 MM
14 - Винт 19M7790 Поддерживаемые модели1450AL, 1550CW Примечание:M12 X 35
15 - Крышка Z11318 Поддерживаемые модели1450AL, 1550CW
16 - Крышка подшипника H125335 Поддерживаемые модели1450AL, 1550CW
17 - Пружинное кольцо H22784 Поддерживаемые модели1450AL, 1550CW
18 - Шпонка вала H125330 Поддерживаемые модели1450AL, 1550CW
19 - Гайка H129854 Поддерживаемые модели1450AL, 1550CW
20 - Внутр. кольцо подшипника JD10266 Поддерживаемые модели1450AL, 1550CW
21 - Наружн. кольцо подшипн. JD7298 Поддерживаемые модели1450AL, 1550CW
22 - Распорная втулка H129557 Поддерживаемые модели1450AL, 1550CW
23 - Пружинное кольцо H118882 Поддерживаемые модели1450AL, 1550CW
24 - Передача Z12229 Поддерживаемые модели1450AL, 1550CW Примечание:Z=85
25 - Смазочная арматура 58M7009 Поддерживаемые модели1450AL, 1550CW Примечание:M10
26 - Наружн. кольцо подшипн. JD9147 Поддерживаемые модели1450AL, 1550CW
27 - Внутр. кольцо подшипника JD9092 Поддерживаемые модели1450AL, 1550CW
28 - Круглый стопор R52015 Поддерживаемые модели1450AL, 1550CW
29 - Сальник AH112402 Поддерживаемые модели1450AL, 1550CW
30 - Ось Z12228 Поддерживаемые модели1450AL, 1550CW
31 - Болт CQ42594 Количество:8 Поддерживаемые модели1450AL, 1550CW
32 - Фланцевая гайка 14M7481 Количество:8 Поддерживаемые модели1450AL, 1550CW Примечание:M22
33 - Прокладка CQ57105 Поддерживаемые модели1450AL, 1550CW
34 - Крышка Z12172 Поддерживаемые модели1450AL, 1550CW
35 - Заглушка H22789 Поддерживаемые модели1450AL, 1550CW
36 - Втулка H22785 Количество:4 Поддерживаемые модели1450AL, 1550CW
37 - Шайба E12817 Количество:4 Поддерживаемые модели1450AL, 1550CW
38 - Винт 19M8320 Поддерживаемые модели1450AL, 1550CW Примечание:M10 X 45
39 - Винт 19M7810 Поддерживаемые модели1450AL, 1550CW Примечание:M10 X 80
40 - Комплект приводов AZ47749 Поддерживаемые модели1450AL, 1550CW
41 - Стопорная шайба 12M1632 Поддерживаемые модели1450AL, 1550CW Примечание:22.500 mm
42 - Винт 19M8780 Поддерживаемые модели1450AL, 1550CW Примечание:M22 X 80
43 - Винт с головкой R131667 Поддерживаемые модели1450AL, 1550CW
44 - Распорная втулка H91851 Количество:6 Поддерживаемые модели1450AL, 1550CW
45 - Распорная втулка CQ32640 Количество:2 Поддерживаемые модели1450AL, 1550CW
46 - Втулка H87691 Количество:4 Поддерживаемые модели1450AL, 1550CW Serial No.______-54550
46 - Втулка CQ62026 Количество:4 Поддерживаемые модели1450AL Serial No.54551-______
47 - Распорная втулка CQ42468 6 Поддерживаемые модели1450AL, 1550CW

Наверх

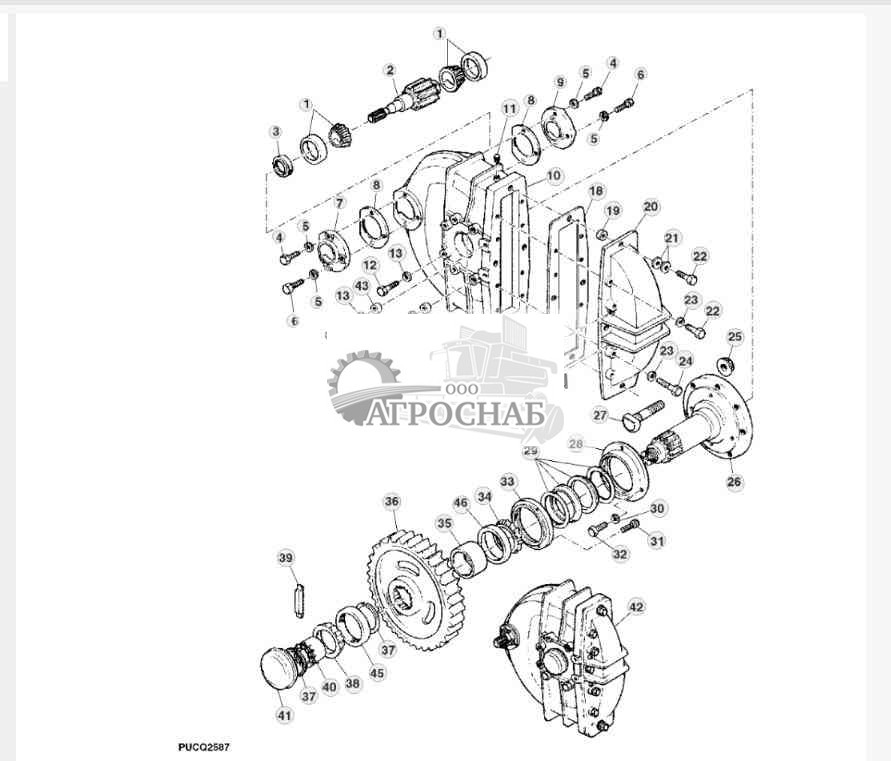

FINAL DRIVE - HEAVY DUTY - ST653472 ( КОНЕЧНАЯ ПЕРЕДАЧА - СВЕРХМОЩНЫЙ - )

1 - Конич. роликов. подшипник DQ07333 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550
2 - Ведущая шестерня CQ05043 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:Z=11, (ORD CQ58485)
2 - Ведущая шестерня CQ58485 Поддерживаемые модели1450CW Serial No.______-54550
3 - Сальник DQ05139 Поддерживаемые модели1450CW Serial No.______-54550
4 - Винт с головкой 19M7387 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:M12 X 40
5 - Стопорная шайба 12M7067 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:12 mm
6 - Винт с головкой 19M7744 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:M12 X 35
7 - Корп. подшипн. без подш. CQ09303 Поддерживаемые модели1450CW Serial No.______-54550
8 - Прокладка CQ09363 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:TK=0.08 MM
8 - Прокладка CQ09364 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:TK=0.45 MM
8 - Прокладка CQ09365 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:TK=1.00 MM
8 - Прокладка CQ09366 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:TK=0.30 MM
9 - Корп. подшипн. без подш. CQ09304 Поддерживаемые модели1450CW Serial No.______-54550
10 - Корпус CQ17367 Поддерживаемые модели1450CW Serial No.______-54550
11 - Трубная заглушка SG07701 Поддерживаемые модели1450CW Serial No.______-54550
12 - Винт с головкой 19M8224 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:M20 X 60
13 - Стопорная шайба 12M7070 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:20 mm
14 - Втулка DF02002 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550
15 - Заглушка фитинга AS20072 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550
16 - Выпускное отверстие DE05201 Поддерживаемые модели1450CW Serial No.______-54550
17 - Шплинт 11M7014 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:3.200 X 22 mm
18 - Прокладка CQ07686 Поддерживаемые модели1450CW Serial No.______-54550
19 - Втулка H22785 Количество:4 Поддерживаемые модели1450CW Serial No.______-54550
20 - Крышка CQ18284 Поддерживаемые модели1450CW Serial No.______-54550
21 - Шайба 24M7101 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:11 X 34 X 3 mm
22 - Винт с головкой 19M7382 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:M10 X 40
23 - Стопорная шайба 12M7066 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:10 mm
24 - Винт с головкой 19M7329 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:M10 X 75
25 - Фланцевая гайка CQ16065 Количество:8 Поддерживаемые модели1450CW Serial No.______-54550
26 - Цапфа DQ26202 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:(ORD DQ58483)
26 - Цапфа DQ58483 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:INCL KEY 27
27 - Колесный болт DF01601 Количество:8 Поддерживаемые модели1450CW Serial No.______-54550
28 - Фланец CQ09301 Поддерживаемые модели1450CW Serial No.______-54550
29 - Сальник DQ13816 Поддерживаемые модели1450CW Serial No.______-54550
30 - Стопорная шайба 12M7066 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:10 mm
31 - Винт CQ12190 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:(ORD 19M9408)
31 - Винт 19M9408 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:M4 X 16
32 - Винт с головкой 19M7167 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:M10 X 25
33 - Кольцо CQ09302 Поддерживаемые модели1450CW Serial No.______-54550
34 - Внутр. кольцо подшипника JD8923 Поддерживаемые модели1450CW Serial No.______-54550
35 - Распорная втулка Z45464 Поддерживаемые модели1450CW Serial No.______-54550
36 - Зубчатый венец DQ17514 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:Z=85, (ORD CQ56543)
36 - Зубчатый венец CQ56543 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:Z=85
37 - Пружинное кольцо H22784 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550
38 - Внутр. кольцо подшипника JD8152 Поддерживаемые модели1450CW Serial No.______-54550
39 - Шпонка вала H31264 Поддерживаемые модели1450CW Serial No.______-54550
40 - Гайка H31263 Поддерживаемые модели1450CW Serial No.______-54550
41 - Колпачок Z40239 Поддерживаемые модели1450CW Serial No.______-54550
42 - Детали линии сборки DQ26203 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:(ORD DQ58480)
42 - Комплект опор DQ58480 Поддерживаемые модели1450CW Serial No.______-54550
43 - Шайба CQ31619 Поддерживаемые модели1450CW Serial No.______-54550
44 - Винт с головкой 19M7631 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:M20 X 65
45 - Наружн. кольцо подшипн. JD8249 Поддерживаемые модели1450CW
46 - Наружн. кольцо подшипн. JD8248 Поддерживаемые модели1450CW

Наверх

FINAL DRIVE - HEAVY DUTY - ST653473 ( КОНЕЧНАЯ ПЕРЕДАЧА - СВЕРХМОЩНЫЙ - )

1 - Сальник AH81622 Поддерживаемые модели1450CW Serial No.54551-______
2 - Наружн. кольцо подшипн. JD10186 Поддерживаемые модели1450CW Serial No.54551-______
3 - Внутр. кольцо подшипника JD10183 Поддерживаемые модели1450CW Serial No.54551-______
4 - Ведущая шестерня Z11320 Поддерживаемые модели1450CW Serial No.54551-______
5 - Трубная заглушка 15H623 Количество:5 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:3/8 дюйма
6 - Корпус Z12619 Поддерживаемые модели1450CW Serial No.54551-______
7 - Наружн. кольцо подшипн. JD8223 Поддерживаемые модели1450CW Serial No.54551-______
8 - Внутр. кольцо подшипника JD9027 Поддерживаемые модели1450CW Serial No.54551-______
9 - Винт 19M8284 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:M10 X 50
10 - Прокладка Z40241 Количество:5 Поддерживаемые модели1450CW Serial No.54551-______
11 - Прокладка Z40242 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:TK=0.13 MM
12 - Прокладка Z40243 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:TK=0. 25 MM
13 - Прокладка Z40244 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:TK=0. 50 MM
14 - Винт 19M7790 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:M12 X 35
15 - Крышка Z11318 Поддерживаемые модели1450CW Serial No.54551-______
16 - Крышка подшипника H125335 Поддерживаемые модели1450CW Serial No.54551-______
17 - Пружинное кольцо H22784 Поддерживаемые модели1450CW Serial No.54551-______
18 - Шпонка вала H125330 Поддерживаемые модели1450CW Serial No.54551-______
19 - Гайка H129854 Поддерживаемые модели1450CW Serial No.54551-______
20 - Внутр. кольцо подшипника JD10266 Поддерживаемые модели1450CW Serial No.54551-______
21 - Наружн. кольцо подшипн. JD7298 Поддерживаемые модели1450CW Serial No.54551-______
22 - Распорная втулка H129557 Поддерживаемые модели1450CW Serial No.54551-______
23 - Пружинное кольцо H118882 Поддерживаемые модели1450CW Serial No.54551-______
24 - Передача Z12229 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:Z=85
25 - Смазочная арматура 58M7009 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:M10
26 - Наружн. кольцо подшипн. JD9147 Поддерживаемые модели1450CW Serial No.54551-______
27 - Внутр. кольцо подшипника JD9092 Поддерживаемые модели1450CW Serial No.54551-______
28 - Круглый стопор R52015 Поддерживаемые модели1450CW Serial No.54551-______
29 - Сальник AH112402 Поддерживаемые модели1450CW Serial No.54551-______
30 - Ось Z12228 Поддерживаемые модели1450CW Serial No.54551-______
31 - Болт CQ42594 Количество:8 Поддерживаемые модели1450CW Serial No.54551-______
32 - Фланцевая гайка 14M7481 Количество:8 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:M22
33 - Прокладка CQ57105 Поддерживаемые модели1450CW Serial No.54551-______
34 - Крышка Z12172 Поддерживаемые модели1450CW Serial No.54551-______
35 - Заглушка H22789 Поддерживаемые модели1450CW Serial No.54551-______
36 - Втулка H22785 Количество:4 Поддерживаемые модели1450CW Serial No.54551-______
37 - Шайба E12817 Количество:4 Поддерживаемые модели1450CW Serial No.54551-______
38 - Винт 19M8320 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:M10 X 45
39 - Винт 19M7810 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:M10 X 80
40 - Комплект приводов AZ47749 Поддерживаемые модели1450CW Serial No.54551-______
41 - Стопорная шайба 12M1632 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:22.500 mm
42 - Винт 19M8780 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:M22 X 80
43 - Винт с головкой R131667 Поддерживаемые модели1450CW Serial No.54551-______
44 - Распорная втулка H91851 Количество:6 Поддерживаемые модели1450CW Serial No.54551-______
45 - Распорная втулка CQ32640 Количество:2 Поддерживаемые модели1450CW Serial No.54551-______
46 - Втулка CQ62026 Количество:4 Поддерживаемые модели1450CW Serial No.54551-______
47 - Распорная втулка CQ42468 6 Поддерживаемые модели1450CW Serial No.54551-______

Наверх

FINAL DRIVE GUARD - ST653475 ( КОНЕЧНАЯ ПЕРЕДАЧА ГВАРДИИ )

1 - Винт с головкой 19M7560 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) M6 X 16
2 - Шайба CQ01248 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(Модификация для риса)
3 - Стопорная шайба 12M7006 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) 6 mm
4 - Гайка 14M7027 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) M6
5 - Скоба DF03502 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(Модификация для риса)
6 - Щиток DQ09793 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) RH
6 - Щиток DQ09792 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) LH
7 - Опора CQ05660 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(Модификация для риса)

Наверх

FINAL DRIVE AXLE GUARD - ST653476 ( БОРТОВОЙ РЕДУКТОР МОСТ ГВАРДИИ )

1 - Трубчатый профиль DQ25000 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) LH
1 - Трубка DQ25001 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) RH
2 - Скоба CQ34568 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(Модификация для риса)
3 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) M8 X 20
4 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) 8 mm
5 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(RICE VERSION) M8

Наверх

Механизм отбора мощности - ST653477

1 - Дисковое орудие DQ23827 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-48810 Примечание:(ORD DQ10365, (8) 19H3295 AND CQ51034)
1 - Дисковое орудие DQ10365 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.48811-______
2 - Стопорная шайба 12H304 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3/8 дюйма
3 - Винт с головкой SI02201 Количество:8 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-48810
3 - Винт 19H3295 Количество:8 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.48811-______ Примечание:3/8" X 3/4"
4 - Втулка Z53355 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Корпус DQ23763 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Винт 19M7786 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
7 - Пружинное кольцо 40M1874 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:TK=3 MM
8 - Пружинное кольцо 40M1837 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:45 X 1.75 MM
9 - Шариковый подшипник JD10052 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Штифт CQ08915 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Ведущий вал Z11409 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-48810 Примечание:(ORD DQ10365, (8) 19H3295 AND CQ51034)
11 - Цапфа CQ51034 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.48811-______
12 - Шкив CQ42288 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Распорная втулка CQ64652 Поддерживаемые модели1450AL, 1450CW
13 - Распорная втулка CQ64653 Поддерживаемые модели1550CW Serial No.______-070000
13 - Распорная втулка CQ64652 Поддерживаемые модели1550CW Serial No.070001-______
14 - Винт 19M7814 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 50

Наверх

FRONT AXLE - ST653478 ( ПЕРЕДНИЙ МОСТ - )

1 - Передний мост DQ24568 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:(Базовое исполнение)
2 - Трубная заглушка SG07801 Поддерживаемые модели1450CW, 1550CW Serial No.______-54550 Примечание:1/4"-19 BSP
3 - Передний мост DQ24969 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:(Модификация для риса)
4 - Ось DQ23095 Поддерживаемые модели1550CW Serial No.______-54550
4 - Ось DQ50000 Поддерживаемые модели1450CW Serial No.______-54550
4 - Ось DQ50000 Поддерживаемые модели1450AL Serial No.______-46511
4 - Передний мост DQ55461 Поддерживаемые модели1450AL Serial No.46512-54550
5 - Втулка CQ03230 Поддерживаемые модели1450CW, 1550CW Serial No.______-54550
6 - Элемент жесткости CQ50004 Количество:2 Поддерживаемые модели1450AL Serial No.46512-54550

Наверх

FRONT AXLE - ST653479 ( ПЕРЕДНИЙ МОСТ - )

1 - Передний мост DQ55461 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:(Базовое исполнение)
1 - Передний мост DQ63475 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:(Модификация для риса)
2 - Трубная заглушка SG07801 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
3 - Втулка CQ03230 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
4 - Опора CQ02379 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______

Наверх

FRONT WHEELS - ST653480 ( ПЕРЕДНИЕ КОЛЕСА - )

1 - Шина CQ39133 Количество:2 Поддерживаемые модели1550CW Примечание:800/65 R32 (USE WITH DQ39134 AND AT25226)
1 - Шина CQ37687 Количество:2 Поддерживаемые модели1450CW Примечание:650/75 R32 (USE WITH DQ63488 AND AT25226)
1 - Шина CQ37687 Количество:2 Поддерживаемые модели1550CW Примечание:650/75 R32 (USE WITH DQ67098 AND AT25226)
1 - Шина CQ37687 Количество:2 Поддерживаемые модели1450AL Serial No.070076-070085 Примечание:650/75 R32 (USE WITH DQ63488 AND AT25226)
1 - Шина CQ25610 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:24.5-32 R1 PC 10PR (USE WITH DQ29542 AND CQ25611)
1 - Шина CQ25610 Количество:2 Поддерживаемые модели1550CW Примечание:24.5-32 10L (USE WITH DQ29542AND CQ25611)
1 - Шина CQ45571 Поддерживаемые модели1450CW Примечание:24.5-32 12L (USE WITH DQ63489 AND CQ25611)
1 - Шина CQ45571 Количество:2 Поддерживаемые модели1550CW Примечание:24.5-32 12L (USE WITH DQ67098 AND CQ25611)
1 - Шина H126298 Количество:2 Поддерживаемые модели1450CW, 1550CW Примечание:30.5-32 14PR (USE WITH DQ39134 AND AT25226)
1 - Шина CQ31901 Количество:2 Поддерживаемые модели1450CW Примечание:750/65 R26 (USE WITH DQ63487 AND AT25226)
1 - Шина CQ31901 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:750/65 R26 (USE WITH DQ23477 AND AT25226)
1 - Шина CQ31901 Количество:2 Поддерживаемые модели1550CW Примечание:750/65 R26 (USE WITH DQ23477 AND AT25226)
1 - Шина CQ07843 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:23.1-30 R1 12PR (USE WITH DQ27822 AND CQ07844)
1 - Шина CQ07843 Количество:2 Поддерживаемые модели1450CW Примечание:23.1-30 R1 12PR (USE WITH DQ63486 AND CQ07844)
1 - Шина CQ07843 Количество:2 Поддерживаемые модели1550CW Примечание:23.1-30 R1 12PR (USE WITH DQ27822 AND CQ07844)
1 - Шина CQ66249 Количество:2 Поддерживаемые модели1450AL Serial No.______-54550 Примечание:23.1-26 10PR (USE WITH DQ40069 AND SG09101)
1 - Шина CQ61152 Количество:2 Поддерживаемые модели1450CW Примечание:24.5-32 20L (USE WITH DQ63489 AND CQ25611 OR DQ63488 AND CQ25611)
1 - Шина CQ61152 Количество:2 Поддерживаемые модели1550CW Примечание:24.5-32 20L (USE WITH DQ67098 AND CQ25611)
1 - Шина CQ31899 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:620/75 R30 (USE WITH DQ27822 AND AT25226)
1 - Шина CQ31899 Количество:2 Поддерживаемые модели1450CW Примечание:620/75 R30 (USE WITH DQ63486 AND AT25226)
1 - Шина CQ31899 Количество:2 Поддерживаемые модели1450AL Serial No.______-54550 Примечание:620/75 R30 (USE WITH DQ50175 AND AT25226)
1 - Шина CQ31899 Количество:2 Поддерживаемые модели1550CW Примечание:620/75 R30 (USE WITH DQ27822 AND AT25226)
1 - Шина CQ15705 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:28.1/18 14L (USE WITH DQ23477 AND AT25226)
1 - Шина CQ15705 Количество:2 Поддерживаемые модели1450CW Примечание:28.1/18 14L (USE WITH DQ63487 AND AT25226)
1 - Шина CQ15705 Количество:2 Поддерживаемые модели1550CW Примечание:28.1/18 14L (USE WITH DQ23477 AND AT25226)

Наверх

FRONT WHEELS - ST653481 ( ПЕРЕДНИЕ КОЛЕСА - )

2 - Камера CQ25611 Количество:2 Поддерживаемые модели1450CW, 1550CW Примечание:24.5-32
2 - Камера SG09101 Количество:2 Поддерживаемые модели1450AL
Примечание:23.1 - 26
2 - Камера CQ07844 Количество:2 Поддерживаемые модели1450CW, 1550CW
Примечание:23.1 - 30
3 - КОЛЕСО DQ39134 Количество:2 Поддерживаемые модели1550CW Примечание:DW 27A X 32
3 - КОЛЕСО DQ29542 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.______-54550 Примечание:21 X 32
3 - КОЛЕСО DQ27822 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.______-54550 Примечание:DW 20 X 30
3 - КОЛЕСО DQ50175 Количество:2 Примечание:DWA 20 X 30
3 - КОЛЕСО DQ23477 Количество:2 Поддерживаемые модели1450CW, 1550CW Serial No.______-54550 Примечание:DW 25 X 26
3 - КОЛЕСО DQ40069 Количество:2 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:DW 20 X 26
3 - КОЛЕСО DQ63486 Количество:2 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:DW 20 X 30
3 - КОЛЕСО DQ63489 Количество:2 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:DDWA 21 X 32
3 - КОЛЕСО DQ63487 Количество:2 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:DW 25 X 26
3 - КОЛЕСО DQ29542 Количество:2 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:21 X 32
3 - КОЛЕСО DQ27822 Количество:2 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:DW 20X30
3 - КОЛЕСО DQ45568 Количество:2 Поддерживаемые модели1550CW Serial No.54551-55182 Примечание:(ORD (2) DQ67098)
3 - КОЛЕСО DQ23477 Количество:2 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:DW 25 X 26
3 - КОЛЕСО DQ67098 Количество:2 Поддерживаемые модели1550CW Serial No.55183-______ Примечание:DDWA 21 X 32
3 - КОЛЕСО DQ63754 Количество:2 Поддерживаемые модели1450CW Serial No.54551-______ Примечание:DW 20 X 26
4 - Сердцевина DQ25565 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Гайка CQ25563 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Шайба CQ25562 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Наволочка CQ25564 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Шток вентиля шины AT25226 Количество:2 Поддерживаемые модели1450CW, 1550CW

Наверх

WHEEL CHOCK AND HOLDER - ST653482 ( ПРОТИВООТКАТНЫЙ УПОР И ДЕРЖАТЕЛЬ )

1 - Карман AZ28768 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Колодка противоукатывания AZ28767 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Винт 19M7865 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 16
4 - Шайба 24M7207 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8.400 X 24 X 2 mm
5 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8

Наверх
