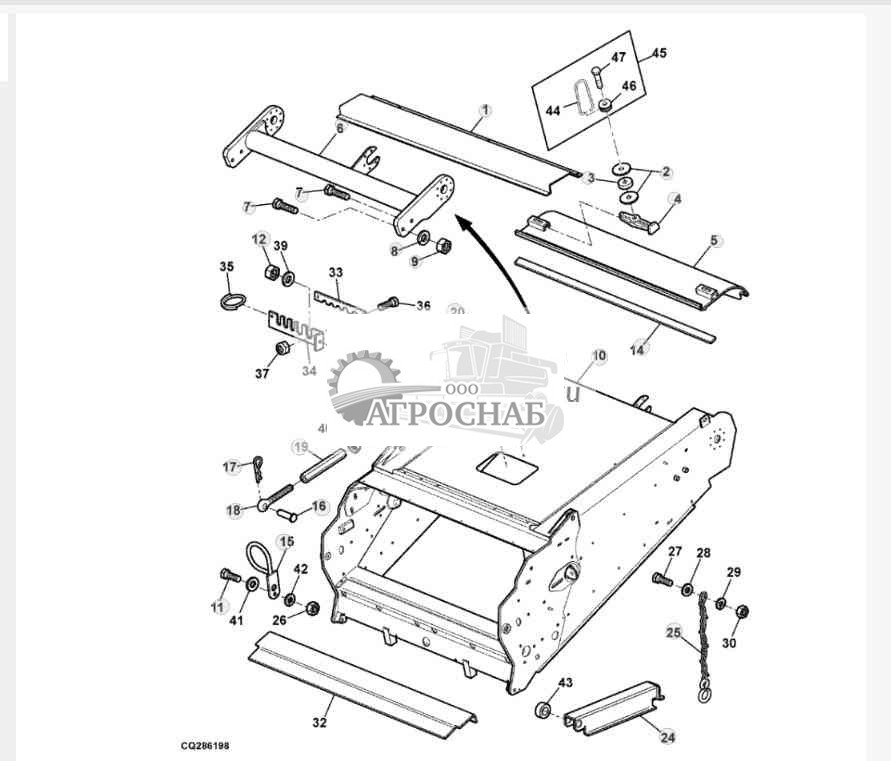

Содержимое: Каталог Запчастей John Deere :1450CWSWTS and 1550CWSWTS Combines (European Edition) - PC9186 110 Корпус питателя

1 - Спуск CQ39982 Поддерживаемые модели1450AL, 1450CW
1 - Спуск CQ39983 Поддерживаемые модели1550CW
2 - Шайба CQ00309 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Втулка Z35271 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Стопор Z11852 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Крышка DQ21629 Поддерживаемые модели1550CW
5 - Колпачок DQ06534 Поддерживаемые модели1450AL, 1450CW
6 - Опора стабилизатора DQ36541 Поддерживаемые модели1550CW Serial No.______-54550
6 - Опора стабилизатора DQ34910 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550
6 - Опора стабилизатора DQ71440 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:(SUB FOR DQ58511)
6 - Опора стабилизатора DQ71441 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:(SUB FOR DQ58512)
7 - Винт с головкой 19M7342 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 55
8 - Стопорная шайба 12M7069 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:16 mm
9 - Гайка 14M7142 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
10 - Рама DQ41382 Поддерживаемые модели1550CW Serial No.______-49177
10 - Рама DQ41383 Поддерживаемые модели1450AL, 1450CW Serial No.______-49177
10 - Рама DQ49743 Поддерживаемые модели1550CW Serial No.49178-54550 Примечание:(ORD DQ74466, (2) DQ49727, DQ58519, DQ58520, DQ58516, (16) 19M9746, (16) 12M7065 AND (16) 14M7273)
10 - Рама DQ49744 Поддерживаемые модели1450AL, 1450CW Serial No.49178-54550 Примечание:(ORD DQ74465, (2) DQ49727, DQ58519, DQ58520, DQ58515, (16) 19M9746, (16) 12M7065 AND (16) 14M7273)
10 - Рама DQ74466 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:INCL KEY 6 (SUB FOR DQ62692)
10 - Рама DQ74465 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:INCL KEY 6 (SUB FOR DQ62691)
11 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
12 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
13 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
14 - Уплотнитель CQ43871 Поддерживаемые модели1450AL, 1450CW
14 - Уплотнитель CQ43870 Поддерживаемые модели1550CW
15 - Опора DQ18678 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49177
15 - Скоба DQ50666 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
16 - Крепление со штифтом 45M7058 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:16 X 60 mm
17 - Пружинный стопорный штифт M40461 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Рым-болт H172174 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Стяжная муфта H172173 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Гайка-барашек 14M7020 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
21 - Скоба Z20367 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Болт 03M7093 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
23 - Крышка CQ25290 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Задвижка DQ40177 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-47590
24 - Задвижка DQ47395 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.47591-54550
24 - Задвижка DQ61350 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
25 - Предохранительная цепь DQ61930 Поддерживаемые модели1450AL, 1450CW
25 - Предохранительная цепь DQ61929 Поддерживаемые модели1550CW

Наверх

Structure - ST653707 ( Структура - )

26 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
27 - Винт с головкой 19M7560 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 16
28 - Шайба CQ01248 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Стопорная шайба 12M7006 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6 mm
30 - Гайка 14M7027 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
31 - Рым-болт H172175 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(Левая резьба)
32 - Пластина CQ39237 Поддерживаемые модели1450AL, 1450CW Serial No.______-49177
32 - Пластина CQ39364 Поддерживаемые модели1550CW Serial No.______-49177
32 - Пластина CQ58730 Поддерживаемые модели1450AL, 1450CW Serial No.49178-______ Примечание:(SUB FOR CQ51761)
32 - Пластина CQ58731 Поддерживаемые модели1550CW Serial No.49178-______ Примечание:(SUB FOR CQ51288)
33 - Шланговая опора CQ28361 Поддерживаемые модели1450AL, 1450CW, 1550CW
34 - Опора CQ27465 Поддерживаемые модели1450AL, 1450CW, 1550CW
35 - Кольцо R80436 Поддерживаемые модели1450AL, 1450CW, 1550CW
36 - Винт с головкой 19M3118 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 20
37 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
38 - Болт 03M7054 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
39 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
40 - Гайка 14M7260 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
41 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
42 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
43 - Втулка CQ03230 Поддерживаемые модели1450AL, 1450CW, 1550CW
44 - Скоба Z35314 Поддерживаемые модели1450AL, 1450CW, 1550CW
45 - Винт AZ39183 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:ORDER Z35313, Z35314 AND 19M7073
46 - Гайка Z35313 Поддерживаемые модели1450AL, 1450CW, 1550CW
47 - Винт с головкой 19M7073 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 50

Наверх

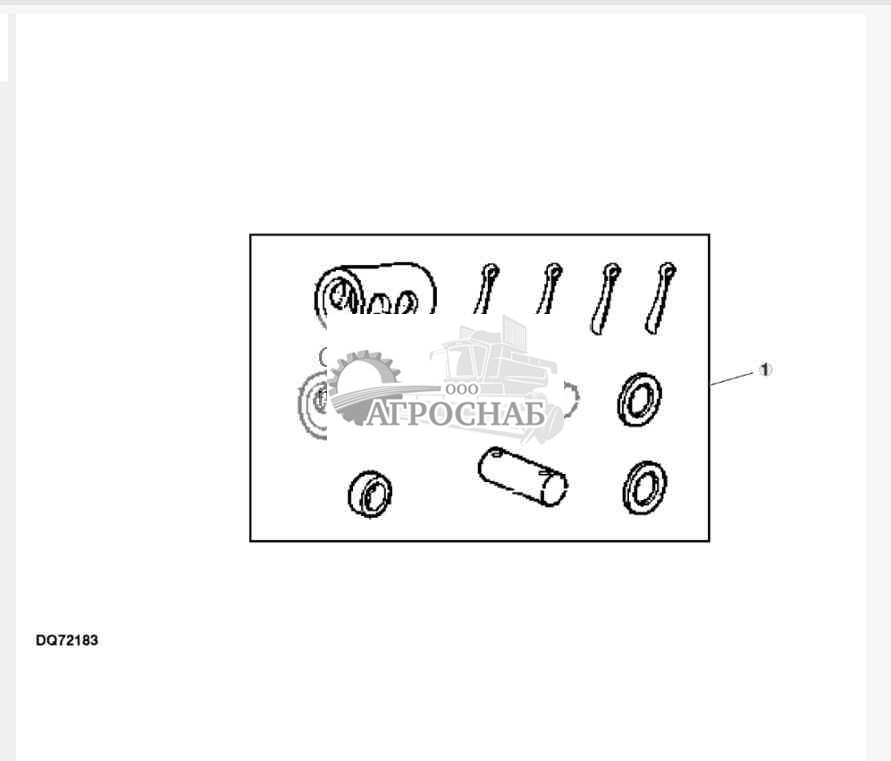

Навесное оборудование, выдвижение цилиндра подъема жатки - ST755866

1 - Приемная камера DQ72183

Наверх

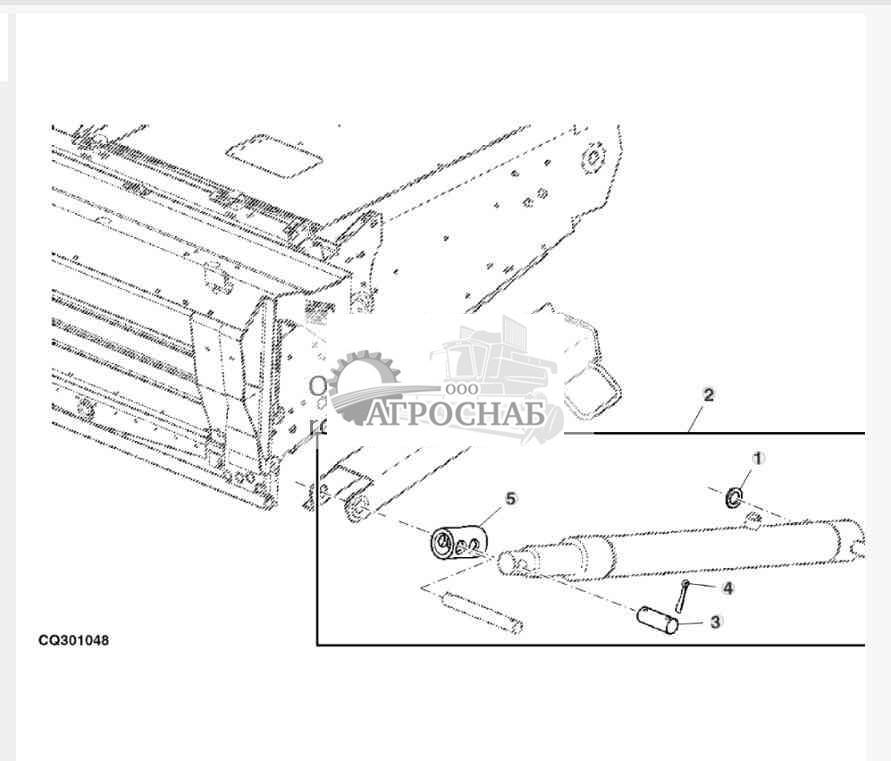

Выдвижение цилиндра подъема жатки - ST653709

1 - Распорная втулка CQ72000 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Приемная камера DQ72183 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Штифт CQ71616 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Шплинт 11M7024 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:4 X 36 mm
5 - Труба CQ71615 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Саморазм. втулка CQ72614 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Structure - ST653710 ( Структура - )

1 - Втулка Z35271 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Стопор Z11852 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Колпачок DQ06534 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Крышка DQ21629 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Стабилизатор DQ36542 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550
4 - Опора стабилизатора DQ34852 Поддерживаемые модели1550CW Serial No.______-54550
4 - Опора стабилизатора DQ71440 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:(SUB FOR DQ58511)
4 - Опора стабилизатора DQ71441 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:(SUB FOR DQ58512)
5 - Винт с головкой 19M7342 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 55
6 - Стопорная шайба 12M7069 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:16 mm
7 - Гайка 14M7142 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
8 - Гайка-барашек 14M7020 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
9 - Скоба Z20367 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Болт 03M7093 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
11 - Крышка CQ25290 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Рама DQ26326 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550 Примечание:(ORD DQ63897)
12 - Рама DQ21694 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:(ORD DQ63898)
12 - Рама DQ63898 Поддерживаемые модели1550CW Serial No.54551-______
12 - Рама DQ63897 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
13 - Хомут CQ08544 Количество:8 Поддерживаемые модели1450AL, 1450CW
14 - Уголок CQ08543 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Стопорная гайка 14M7170 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
16 - Болт 03M7116 Поддерживаемые модели1450AL, 1450CW Примечание:M16 X 70
16 - Болт CQ08789 Поддерживаемые модели1550CW Примечание:M16 X 55
17 - Пластина CQ63919 Поддерживаемые модели1450AL, 1450CW Serial No.54551-060247
17 - Пластина CQ63919 Поддерживаемые модели1550CW Serial No.54554-060135
18 - Шайба CQ00309 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Скоба DQ50666 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Гайка 14M7027 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
21 - Стопорная шайба 12M7006 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6 mm
22 - Шайба 24M7088 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6.600 X 12 X 1.600 mm
23 - Винт с головкой 19M7560 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 16
24 - Предохранительная цепь DQ61930 Поддерживаемые модели1450AL, 1450CW
24 - Предохранительная цепь DQ61929 Поддерживаемые модели1550CW
25 - Винт AZ39183 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-46148 Примечание:ORDER Z35313, Z35314 AND 19M7073
25 - Винт с головкой 19M7744 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.46149-______ Примечание:M12 X 35

Наверх

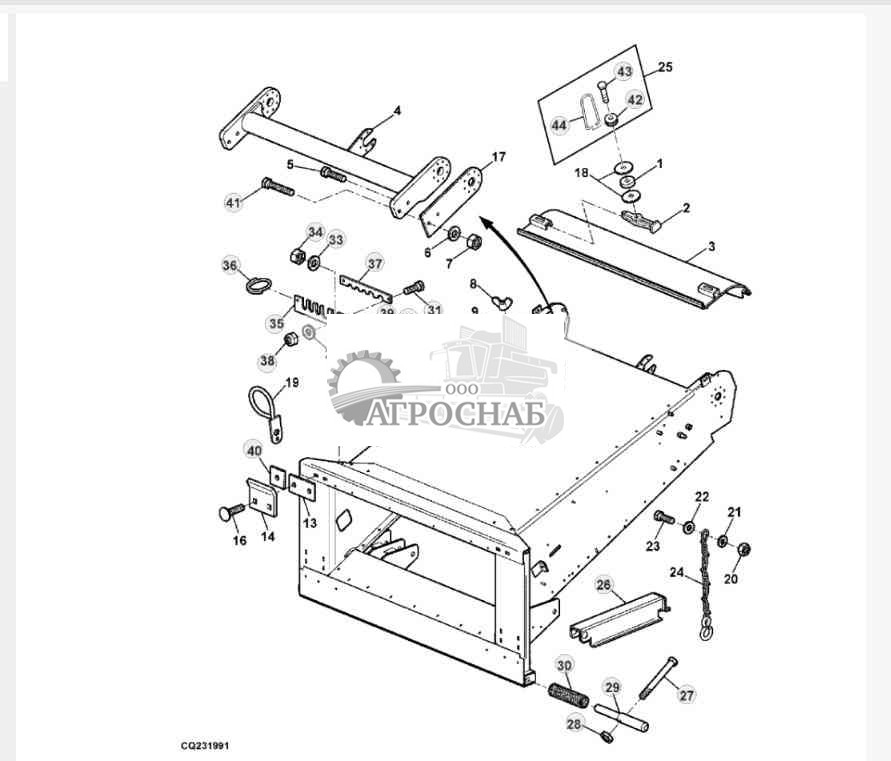

Structure - ST653711 ( Структура - )

26 - Задвижка DQ02121 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-47590
26 - Задвижка DQ47395 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.47591-______
27 - Винт с головкой 19M7289 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 110
28 - Гайка CQ04081 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Крепление со штифтом CQ00355 Количество:2 Поддерживаемые модели1450AL, 1450CW
29 - Штифт CQ21702 Поддерживаемые модели1550CW
30 - Пружина сжатия 124424 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
31 - Винт с головкой 19M7077 Поддерживаемые модели1450AL, 1450CW Примечание:M6 X 20
32 - Болт 03M7054 Поддерживаемые модели1450AL, 1450CW Примечание:M8 X 20
33 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW Примечание:8 mm
34 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW Примечание:M8
35 - Опора CQ27465 Поддерживаемые модели1450AL, 1450CW
36 - Кольцо R80436 Поддерживаемые модели1450AL, 1450CW
37 - Шланговая опора CQ28361 Поддерживаемые модели1450AL, 1450CW
38 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW Примечание:M6
39 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW Примечание:9 X 16 X 1.600 mm
40 - Хомут CQ47344 Количество:6 Поддерживаемые модели1550CW
41 - Винт с головкой 19M7720 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 80
42 - Гайка Z35313 Поддерживаемые модели1450AL, 1450CW, 1550CW
43 - Винт с головкой 19M7073 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 50
44 - Скоба Z35314 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

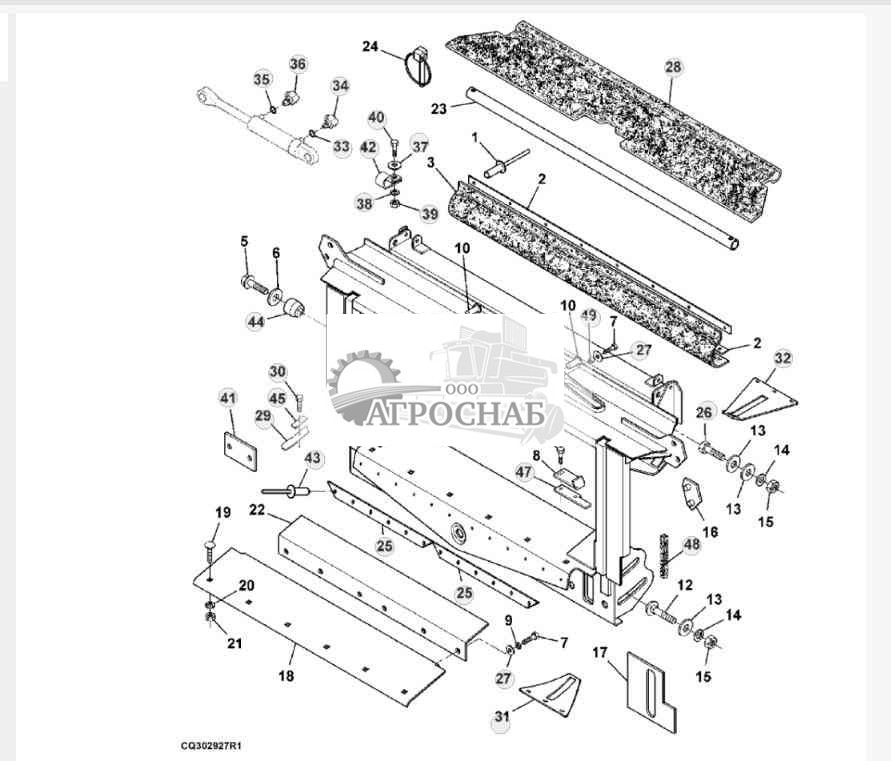

Intermediate Structure - ST653712 ( Промежуточная Структура - )

1 - Заклепка R113189 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Хомут CQ39557 Количество:2 Поддерживаемые модели1450AL, 1450CW
2 - Хомут CQ39556 Количество:2 Поддерживаемые модели1550CW
3 - Упаковка CQ39739 Поддерживаемые модели1450AL, 1450CW
3 - Упаковка CQ39738 Поддерживаемые модели1550CW
4 - Рама DQ41421 Поддерживаемые модели1450AL, 1450CW Serial No.______-49177 Примечание:(C поперечным наклоном)
4 - Рама DQ41419 Поддерживаемые модели1550CW Serial No.______-49177 Примечание:(C поперечным наклоном)
4 - Рама DQ43519 Поддерживаемые модели1450AL, 1450CW Примечание:(LONG) (W/O LATERAL TILT)
4 - Рама DQ45096 Поддерживаемые модели1450AL, 1450CW Serial No.______-49177 Примечание:(Без поперечного наклона) (Короткий)
4 - Рама DQ45115 Поддерживаемые модели1550CW Serial No.______-49177 Примечание:(Без поперечного наклона) (Короткий)
4 - Рама DQ52700 Поддерживаемые модели1450AL, 1450CW Serial No.49178-______ Примечание:(Без поперечного наклона) (Короткий)
4 - Рама DQ52709 Поддерживаемые модели1550CW Serial No.49178-______ Примечание:(Без поперечного наклона) (Короткий)
4 - Рама DQ51587 Поддерживаемые модели1450AL, 1450CW Serial No.49178-52065 Примечание:(W/ LATERAL TILT) (ORD DQ57740)
4 - Рама DQ51404 Поддерживаемые модели1550CW Serial No.49178-52065 Примечание:(W/ LATERAL TILT) (ORD DQ57733)
4 - Рама DQ57740 Поддерживаемые модели1450AL, 1450CW Serial No.52066-______ Примечание:(C поперечным наклоном)
4 - Рама DQ57733 Поддерживаемые модели1550CW Serial No.52066-______ Примечание:(C поперечным наклоном)
5 - Винт 19M7792 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 30
6 - Стопорная шайба 12M7069 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:16 mm
7 - Винт с головкой 19M3129 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
8 - Уголок CQ59708 Поддерживаемые модели1450AL, 1450CW Serial No.54150-______ Примечание:(C поперечным наклоном) (Длинный) LH
8 - Уголок CQ59709 Поддерживаемые модели1450AL, 1450CW Serial No.54150-______ Примечание:(C поперечным наклоном) (Длинный) RH
8 - Уголок Z100817 Поддерживаемые модели1550CW Serial No.54150-______ Примечание:(C поперечным наклоном) (Длинный) RH
8 - Уголок Z100819 Поддерживаемые модели1550CW Serial No.54150-______ Примечание:(C поперечным наклоном) (Длинный) LH
9 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
10 - Крепление со штифтом R56930 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
11 - Гидравлический цилиндр AH143322 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43274 Примечание:(C поперечным наклоном)
11 - Гидравлический цилиндр AH162514 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.43275-______
12 - Болт 03M7385 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 80
13 - Шайба 24M7103 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:17.500 X 56 X 5 mm
14 - Стопорная шайба 12M7069 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:16 mm
15 - Гайка 14M7142 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
16 - Износостойкая накладка H149461 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
17 - Износостойкая накладка H149459 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном) LH
17 - Износостойкая накладка H149460 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном) RH
18 - Пластина CQ39366 Поддерживаемые модели1450AL, 1450CW Serial No.______-49177 Примечание:(C поперечным наклоном)
18 - Пластина CQ39234 Поддерживаемые модели1550CW Примечание:(LONG) (W/ LATERAL TILT)
18 - Пластина CQ43725 Поддерживаемые модели1450AL, 1450CW Примечание:(LONG) (W/O LATERAL TILT)
18 - Пластина CQ51723 Поддерживаемые модели1450AL, 1450CW Serial No.49178-______
19 - Болт 03M7184 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
20 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
21 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
22 - Уголок CQ39367 Поддерживаемые модели1550CW Примечание:(Без поперечного наклона) (Короткий)
22 - Уголок CQ39368 Поддерживаемые модели1450AL, 1450CW Примечание:(Без поперечного наклона) (Короткий)
23 - Труба CQ39899 Поддерживаемые модели1450AL, 1450CW Примечание:(C поперечным наклоном)
23 - Труба CQ39900 Поддерживаемые модели1550CW Примечание:(C поперечным наклоном)
24 - Быстрозамыкающийся штифт M72598 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)

Наверх

Intermediate Structure - ST653713 ( Промежуточная Структура - )

25 - Полоса H162410 Количество:2 Поддерживаемые модели1450AL, 1450CW
25 - Упаковка CQ39740 Количество:2 Поддерживаемые модели1550CW
26 - Винт с головкой 19M7397 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 50
27 - Шайба 24M7101 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 34 X 3 mm
28 - Уплотнение CQ73091 Поддерживаемые модели1450AL, 1450CW Примечание:(C поперечным наклоном)
28 - Уплотнение CQ73090 Поддерживаемые модели1550CW Примечание:(C поперечным наклоном)
29 - Сальник H172172 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
30 - Винт с головкой 19M7297 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном) M8 X 12
31 - Пластина CQ42472 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49177
31 - Пластина CQ51783 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
32 - Пластина CQ42471 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49177
32 - Пластина CQ51782 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
33 - Уплотнительное кольцо R28782 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
34 - Коленчатый патрубок 38H1435 Поддерживаемые модели1450AL, 1450CW, 1550CW
35 - Уплотнительное кольцо R26448 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
36 - Коленчатый патрубок 38H1004 Поддерживаемые модели1450AL, 1450CW, 1550CW
37 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
38 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
39 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
40 - Винт с головкой 19M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
41 - Хомут CQ43165 Количество:2 Поддерживаемые модели1550CW Примечание:(W/O LATERAL TILT)
41 - Износостойкая накладка H143407 Количество:2 Поддерживаемые модели1450AL, 1450CW Примечание:(W/O LATERAL TILT)
42 - Зажимная скоба AH77869 Поддерживаемые модели1450AL, 1450CW, 1550CW
42 - Сальник DQ25381 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-43274
43 - Заклепка M64720 6 Поддерживаемые модели1450AL, 1450CW, 1550CW
44 - Втулка H177363 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
45 - Хомут CQ48327 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
46 - Винт 37M7089 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 12
47 - Сальник CQ52599 Количество:2 Поддерживаемые модели1450AL, 1450CW Примечание:(C поперечным наклоном)
47 - Сальник CQ52600 Количество:2 Поддерживаемые модели1550CW Примечание:(C поперечным наклоном)
48 - Изолятор H169857 Количество:2 Поддерживаемые модели1550CW Serial No.______-54149 Примечание:(C поперечным наклоном)
48 - Уплотнитель CQ61696 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.54150-______ Примечание:(W/ LATERAL TILT) (LONG)
49 - Шайба 28H1511 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:0.364" X 0.540" X 1/4"
50 - Уплотнительное кольцо T77613 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
51 - Анкер H149490 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

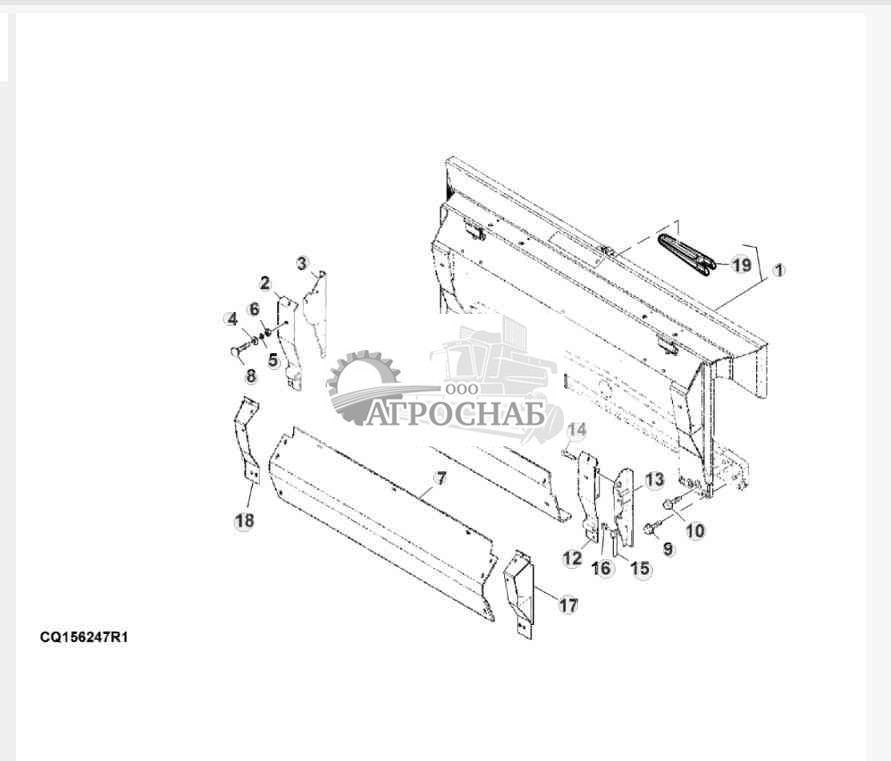

Front Section - ST653714 ( Передняя Часть - )

1 - Рама DQ38787 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-44473 Примечание:(C поперечным наклоном) RH
1 - Рама AH172217 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.44474-53806 Примечание:(W/ LATERAL TILT) (ORD AH213940)
1 - Рама AH213940 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.53807-______ Примечание:(C поперечным наклоном)
2 - Щиток AH222557 Поддерживаемые модели1450AL, 1450CW Serial No.49673-______ Примечание:(C поперечным наклоном) RH
3 - Щиток AH172629 Поддерживаемые модели1450AL, 1450CW Serial No.______-49672 Примечание:(C поперечным наклоном)
3 - Опора AH204023 Поддерживаемые модели1450AL, 1450CW Serial No.49673-______ Примечание:(C поперечным наклоном)
4 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
5 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
6 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
7 - Пластина CQ43034 Поддерживаемые модели1550CW Примечание:(W/O LATERAL TILT) (ORD H204552)
7 - Пластина CQ43033 Поддерживаемые модели1450AL, 1450CW Примечание:(W/O LATERAL TILT) (ORD H204516)
7 - Щиток H204552 Поддерживаемые модели1550CW Примечание:(W/O LATERAL TILT)
7 - Щиток H204516 Поддерживаемые модели1450AL, 1450CW Примечание:(W/O LATERAL TILT)
8 - Болт 03M7017 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
9 - Винт 19M7792 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 30
10 - Винт 19M7824 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 60
11 - Панель H178139 Поддерживаемые модели1450AL, 1450CW Serial No.44474-______ Примечание:(C поперечным наклоном)
11 - Кронштейн H178141 Поддерживаемые модели1550CW Serial No.44474-______ Примечание:(C поперечным наклоном)
11 - Пластина CQ40211 Поддерживаемые модели1450AL, 1450CW Serial No.______-44473 Примечание:(W/O LATERAL TILT)
11 - Корпус для нар. устан. H142831 Поддерживаемые модели1550CW Serial No.______-44473 Примечание:(W/O LATERAL TILT)
12 - Щиток AH222556 Поддерживаемые модели1450AL, 1450CW Serial No.49673-______ Примечание:(C поперечным наклоном) LH
13 - Щиток AH172357 Поддерживаемые модели1450AL, 1450CW Serial No.______-49672 Примечание:(C поперечным наклоном) LH
13 - Опора AH204022 Поддерживаемые модели1450AL, 1450CW Serial No.49673-______ Примечание:(C поперечным наклоном)
14 - Винт 19M7784 Поддерживаемые модели1450AL, 1450CW Примечание:M10 X 20
15 - Изолятор H205353 Количество:2 Поддерживаемые модели1450AL, 1450CW Примечание:(C поперечным наклоном)
16 - Винт 37M7089 Поддерживаемые модели1450AL, 1450CW Примечание:M6 X 12
17 - Упаковка DQ38669 Поддерживаемые модели1450AL, 1450CW Serial No.______-44473 Примечание:(C поперечным наклоном)
17 - Щиток AH172629 Поддерживаемые модели1450AL, 1450CW Serial No.44474-49672 Примечание:(C поперечным наклоном)
17 - Отражательная пластина AH203948 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LATERAL TILT)
18 - Упаковка DQ38665 Поддерживаемые модели1450AL, 1450CW Serial No.______-44473 Примечание:(C поперечным наклоном)
18 - Щиток AH172357 Поддерживаемые модели1450AL, 1450CW Serial No.44474-49672 Примечание:(C поперечным наклоном)
18 - Отражательная пластина AH203949 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LATERAL TILT)
19 - Анкер H149490 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

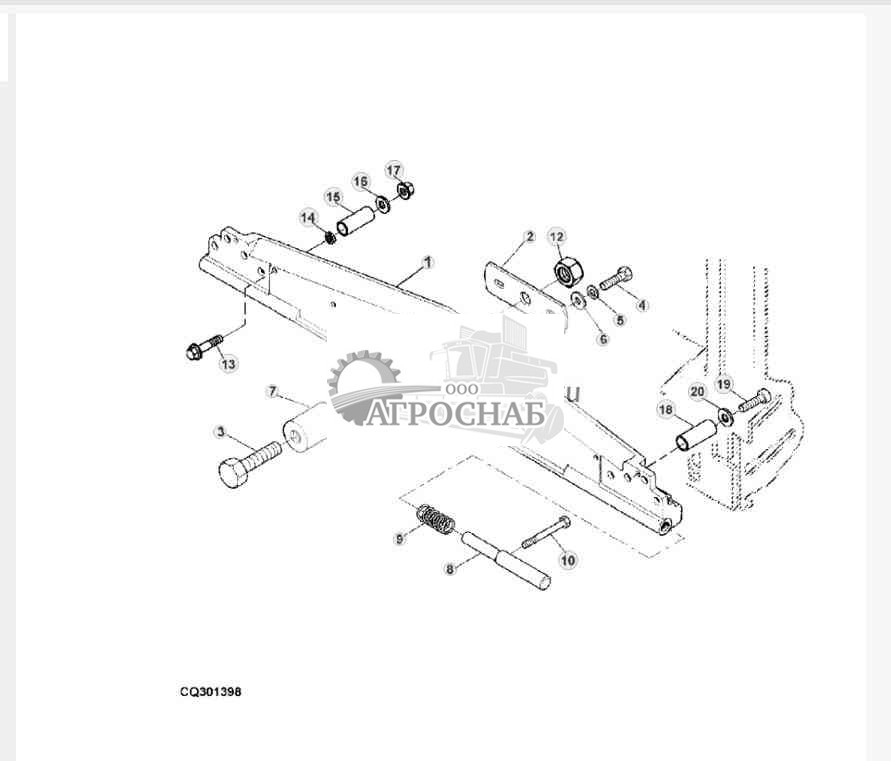

Каркас рычажного механизма - ST653715

1 - Рама DQ47091 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 11
2 - Хомут CQ40252 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49177
2 - Хомут H149518 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
3 - Винт с головкой 19M7921 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M20 X 150
4 - Винт с головкой 19M7268 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 25
5 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
6 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
7 - Втулка H149517 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Крепление со штифтом H130040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
8 - Крепление со штифтом H130826 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LATERAL TILT)
9 - Пружина сжатия 124424 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Болт H149523 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Втулка H142870 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Фланцевая гайка 14M7300 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M20
13 - Винт 19M7820 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 100
14 - Шайба 24M7047 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13 X 24 X 2.500 mm
15 - Распорная втулка CQ58078 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Шайба 24H1351 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9/16" X 1-1/2" X 0.164"
17 - Стопорная гайка 14M7168 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
18 - Распорная втулка CQ58079 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Болт CQ58071 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Шайба 24H1351 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9/16" X 1-1/2" X 0.164"

Наверх

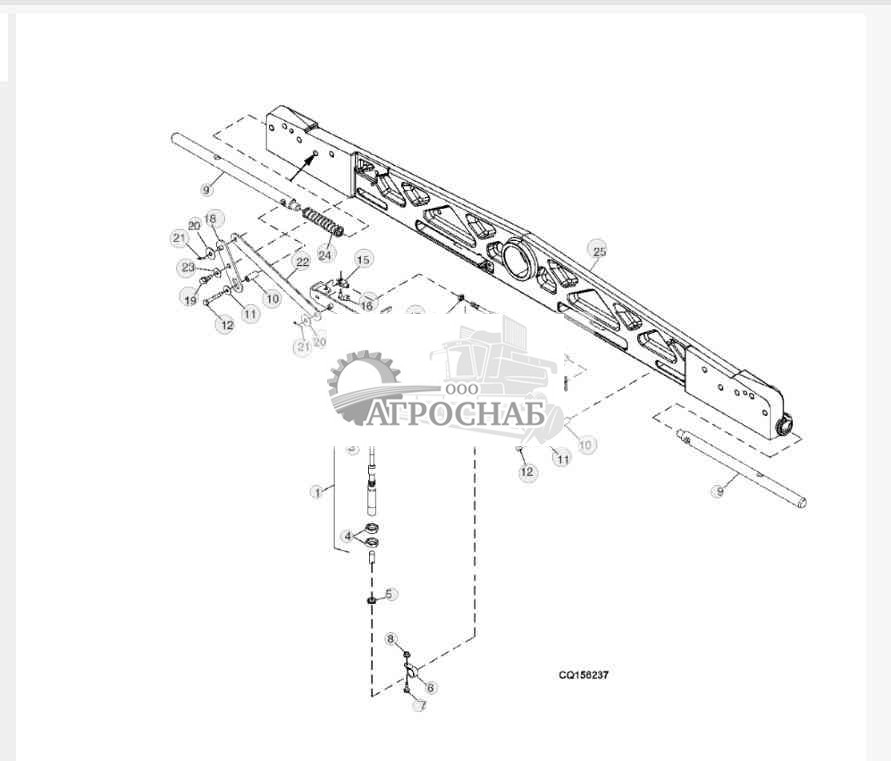

LINKAGE STRUCTURE - W LATERAL TILT (S600) - ST653716 ( СТРУКТУРА РЫЧАГА - ВТ С БОКОВЫМ НАКЛОНОМ () - )

1 - Толкающе-буксир. кабель AH206058 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:INCL KEYS 2, 3, 4 AND 14
2 - Ось поворота H208005 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
3 - Гайка 14M7152 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M10
4 - Гайка 14M7335 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M20
5 - Уплотнение MT1073 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
6 - Зажимная скоба AH78125 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
7 - Винт 19M7866 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M8 X 20
8 - Фланцевая гайка 14M7298 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M8
9 - Крепление со штифтом H206002 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
10 - Втулка H140464 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
11 - Шайба 24M7207 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:8.400 X 24 X 2 mm
12 - Винт с головкой 19M7269 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M8 X 50
13 - Рычажный механизм AH209275 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
14 - Гайка 14M7151 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M8
15 - Вилка 54M4419 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
16 - Пружинный стопорный штифт 45M7105 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
17 - Уголок H206696 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
18 - Фиксатор AH206710 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
19 - Винт H169568 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
20 - Шайба 24M7178 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:10.500 X 30 X 2.500 mm
21 - Шплинт 11M7059 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:3.200 X 20 mm
22 - Хомут H206688 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
23 - Шайба 24M7047 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:13 X 24 X 2.500 mm
24 - Пружина сжатия H206740 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
25 - Свет H205854 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
26 - Шайба 24H1252 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:1/2" X 1-1/2" X 0.060"

Наверх

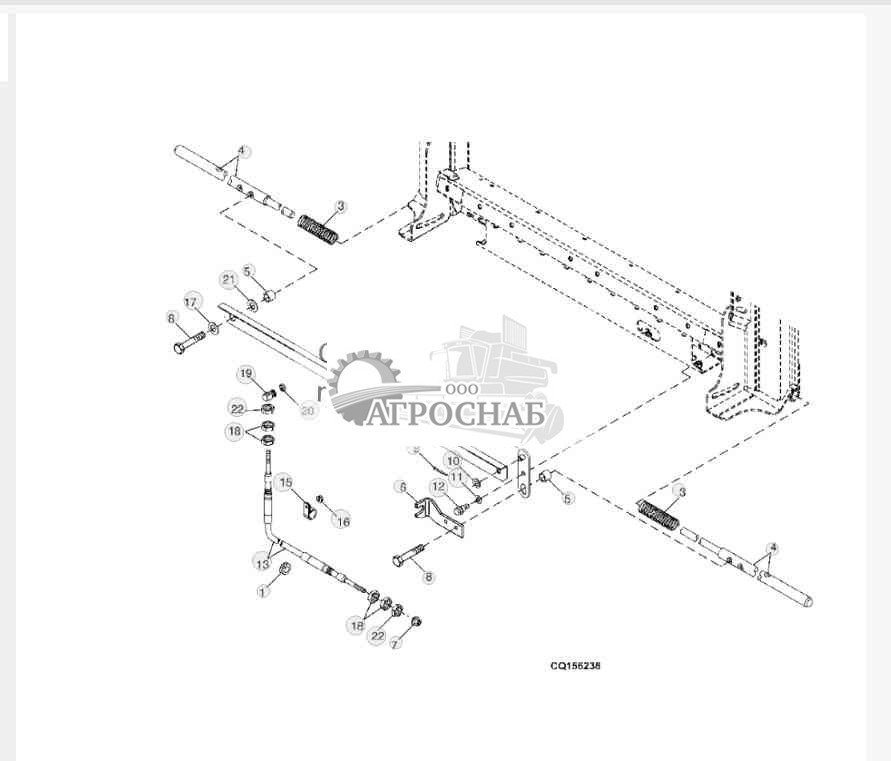

Linkage Structure - WO Lateral Tilt - ST653717 ( Структура рычага - бокс с боковым наклоном - )

1 - Уплотнение MT1073 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
2 - Фиксатор AH206710 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
3 - Пружина сжатия 124424 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
4 - Крепление со штифтом H206333 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:(W/ LOCK)
4 - Крепление со штифтом H130826 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LOCK)
5 - Распорная втулка 28H102 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:0.364" X 0.540" X 1"
6 - Опора CQ52701 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
7 - Фланцевая гайка 14M7296 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M10
8 - Винт с головкой 19M7269 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:(W/ LOCK) M8 X 50
8 - Болт H149523 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LOCK)
9 - Шплинт 11M7059 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:3.200 X 20 mm
10 - Шайба 24M7178 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:10.500 X 30 X 2.500 mm
11 - Шайба 24M7047 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:13 X 24 X 2.500 mm
12 - Винт H169568 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
13 - Толкающе-буксир. кабель AH207405 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:INCL KEYS 18, 19 AND 22
14 - Уголок H206322 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
15 - Зажимная скоба AH78125 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
16 - Фланцевая гайка 14M7298 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M8
17 - Шайба 24M7207 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:8.400 X 24 X 2 mm
18 - Гайка 14M7335 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M20
19 - Ось поворота H208005 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
20 - Шайба R38371 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
21 - Шайба 24H1351 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:9/16" X 1-1/2" X 0.164"
22 - Гайка 14M7152 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:M10

Наверх

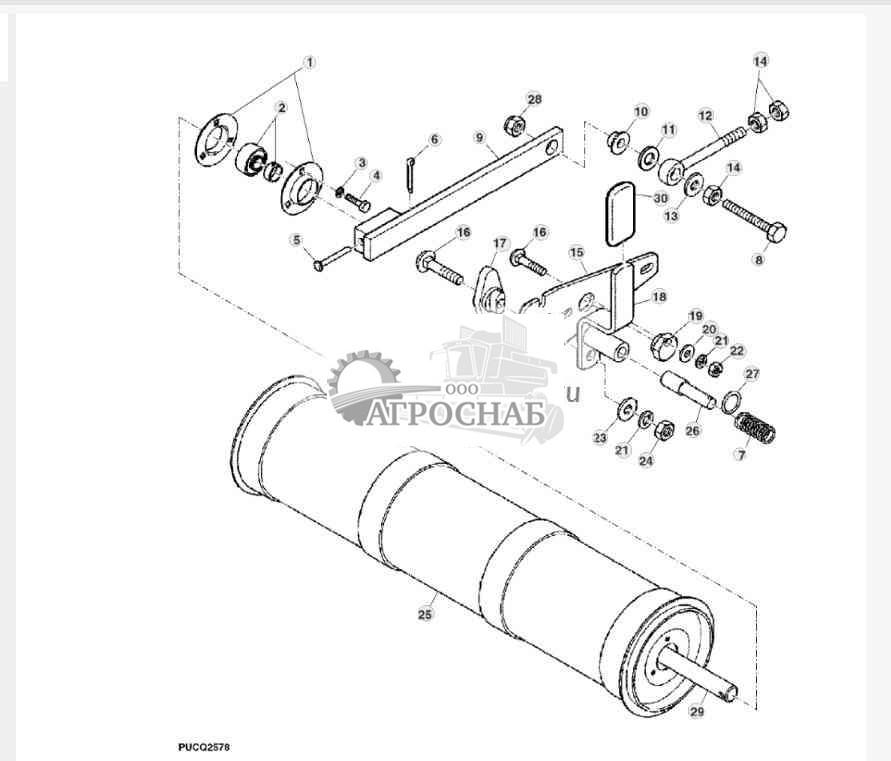

Drum - ST653718 ( Барабан - )

1 - Фланец DQ15126 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Шариковый подшипник 13P1004 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
4 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
5 - Крепление со штифтом 45M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 X 60 mm
6 - Шплинт 11M7059 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3.200 X 20 mm
7 - Пружина сжатия H2094B Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Винт с головкой CQ41611 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Рукоять DQ38818 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
9 - Рукоять DQ43679 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O Lateral Tilt)
10 - Втулка H131087 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Шайба 24M7241 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:17 X 34 X 4 mm, (SUB FOR CQ39402)
12 - Рым-болт H131088 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR CQ39467)
13 - Шайба 24M7049 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:17.500 X 30 X 3 mm
14 - Гайка 14M7142 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
15 - Пластина CQ39911 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Болт 03M7197 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 25, (SUB FOR 03M7131)
17 - Битер CQ39909 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Рычаг DQ47064 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Эксцентрик H97322 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
21 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
22 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
23 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
24 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
25 - Ролик DQ38853 Поддерживаемые модели1550CW
25 - Ролик DQ38852 Поддерживаемые модели1450AL, 1450CW
26 - Штифт CQ40348 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
27 - Кольцо R80436 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Стопорная гайка 14M7170 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
29 - Штифт CQ38815 Поддерживаемые модели1550CW
29 - Штифт CQ38814 Поддерживаемые модели1450AL, 1450CW
30 - Захват W25634 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Drum - ST653719 ( Барабан - )

1 - Шплинт 11M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5 X 36 mm
2 - Штифт CQ21603 Поддерживаемые модели1550CW
2 - Штифт CQ06560 Поддерживаемые модели1450AL, 1450CW
3 - Фланец DQ72591 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR AZ25927 OR DQ70817)
4 - Ролик DQ21578 Поддерживаемые модели1550CW
4 - Ролик DQ06567 Поддерживаемые модели1450AL, 1450CW
5 - Пружинное кольцо 40M1833 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Шариковый подшипник JD39104 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Формован. фланцевый корпус Z37382 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
9 - Винт с головкой 19M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
10 - Винт с головкой Z30519 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Шайба L18889 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Распорная втулка Z24862 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Винт с головкой 19M7485 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 110
14 - Стопорная шайба 12M7069 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:16 mm
15 - Гайка 14M7142 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
16 - Уголок CQ40666 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
18 - Регулятор DQ27612 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:R
18 - Регулятор DQ27613 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Левая сторона
19 - Стопорная гайка 14M7170 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
20 - Втулка P49545 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Пластина Z10683 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Шайба 24M7049 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:17.500 X 30 X 3 mm
23 - Пружина Z34419 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Шайба Z24651 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
25 - Шайба 24M7242 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:21.400 X 42 X 5 mm

Наверх

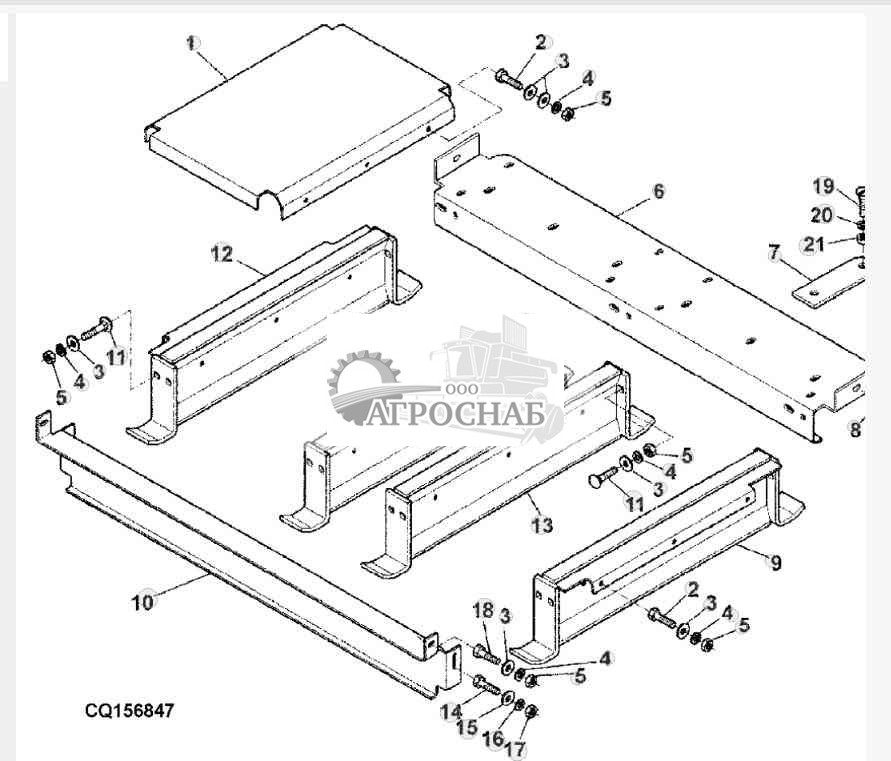

Направляющая цепи транспортера - ST653720

1 - Пластина DQ40766 Количество:3 Поддерживаемые модели1550CW
1 - Пластина DQ40767 Количество:2 Поддерживаемые модели1450AL, 1450CW
2 - Винт 19M7785 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
3 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
4 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
5 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
6 - Пластина DQ42842 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550 Примечание:(ORD DQ58515)
6 - Пластина DQ42843 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:(ORD DQ58516)
6 - Пластина DQ58515 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
6 - Пластина DQ58516 Поддерживаемые модели1550CW Serial No.54551-______
7 - Пластина CQ38661 Количество:3 Поддерживаемые модели1450AL, 1450CW
7 - Пластина CQ38661 Количество:4 Поддерживаемые модели1550CW
8 - Болт 03M7017 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
9 - Направляющая DQ40756 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550 Примечание:(ORD DQ58519)
9 - Направляющая DQ58519 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
10 - Элемент жесткости CQ39235 Поддерживаемые модели1550CW
10 - Кронштейн CQ39236 Поддерживаемые модели1450AL, 1450CW
11 - Болт 03M7090 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 16
12 - Направляющая DQ40757 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-54550 Примечание:(ORD DQ58520)
12 - Направляющая DQ58520 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______
13 - Направляющая DQ40755 Количество:2 Поддерживаемые модели1550CW
13 - Направляющая DQ40755 Поддерживаемые модели1450AL, 1450CW
14 - Винт с головкой 19M7268 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 25
15 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
16 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
17 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
18 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
19 - Винт 21M7156 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
20 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
21 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8

Наверх

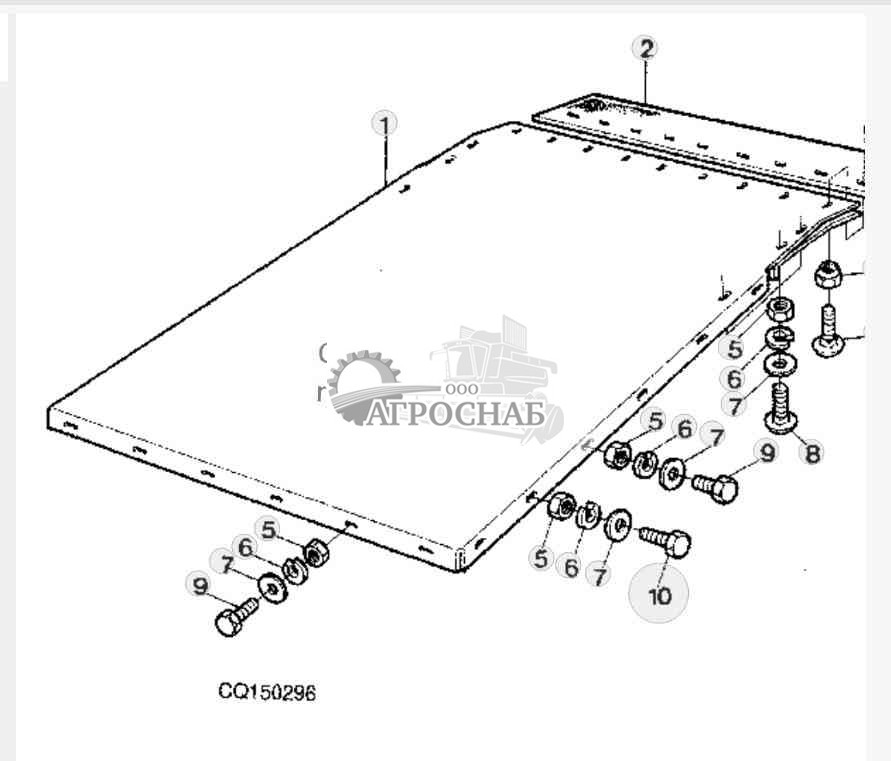

Панель пола - ST653721

1 - Пластина DQ41325 Поддерживаемые модели1450AL, 1450CW
1 - Пластина DQ41353 Поддерживаемые модели1550CW
2 - Уплотнитель Z32145 Поддерживаемые модели1450AL, 1450CW
2 - Уплотнитель CQ21641 Поддерживаемые модели1550CW
3 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
4 - Болт 03M7093 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
5 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
6 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
7 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
8 - Болт 03M7017 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
9 - Винт с головкой 19M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
10 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25

Наверх

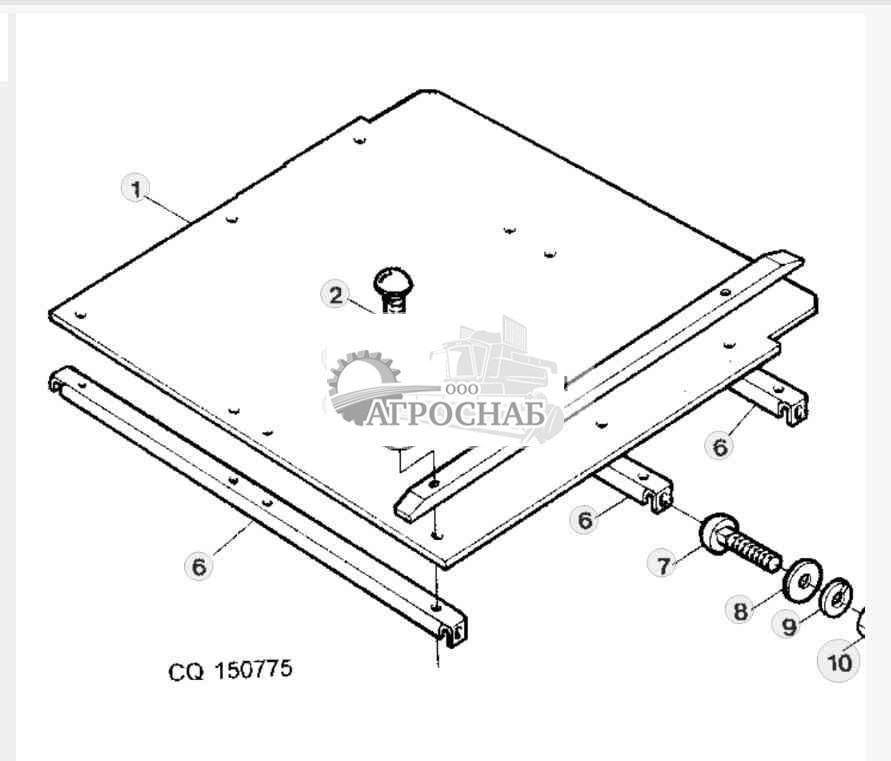

Center Plate - ST653722 ( Центр Плит - )

1 - Пластина CQ14993 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550 Примечание:(ORD CQ63895)
1 - Пластина CQ21621 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:(ORD CQ63896)
1 - Пластина CQ63895 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
1 - Пластина CQ63896 Поддерживаемые модели1550CW Serial No.54551-______
2 - Болт 03M7098 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 35
3 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
4 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
5 - Направляющая CQ14992 Количество:3 Поддерживаемые модели1450AL, 1450CW
5 - Направляющая CQ14992 Количество:4 Поддерживаемые модели1550CW
6 - Опора CQ17153 Количество:3 Поддерживаемые модели1450AL, 1450CW
6 - Уголок CQ21622 Количество:2 Поддерживаемые модели1550CW
7 - Болт 03M7054 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
7 - Болт 03M7093 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
8 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
9 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
10 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8

Наверх

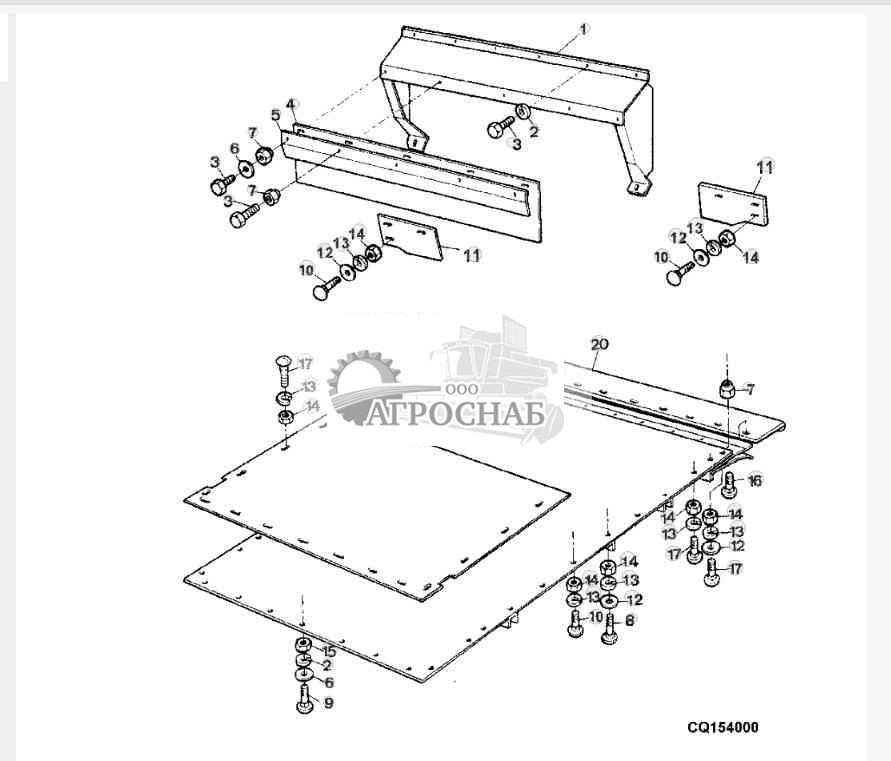

Панель пола - ST653723

1 - Комплект ограждений DQ17671 Поддерживаемые модели1450AL, 1450CW
1 - Комплект ограждений DQ21582 Поддерживаемые модели1550CW
2 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
3 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
4 - Ограничительная шторка CQ06551 Поддерживаемые модели1450AL, 1450CW
4 - Хомут CQ21619 Поддерживаемые модели1550CW
5 - Уголок CQ21611 Поддерживаемые модели1550CW
5 - Уголок CQ06550 Поддерживаемые модели1450AL, 1450CW
6 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
7 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
8 - Болт 03M7085 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
9 - Болт 03M7093 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
9 - Болт 03M7054 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
10 - Болт 03M7088 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
11 - Элемент жесткости CQ24552 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
13 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
14 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
15 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
16 - Болт 03M7093 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
17 - Болт 03M7017 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
18 - Пластина CQ13257 Поддерживаемые модели1450AL, 1450CW
18 - Пластина CQ21633 Поддерживаемые модели1550CW
19 - Пластина DQ06583 Поддерживаемые модели1450AL, 1450CW
19 - Пластина DQ21642 Поддерживаемые модели1550CW
20 - Уплотнитель CQ21641 Поддерживаемые модели1550CW
20 - Уплотнитель Z32145 Поддерживаемые модели1450AL, 1450CW

Наверх

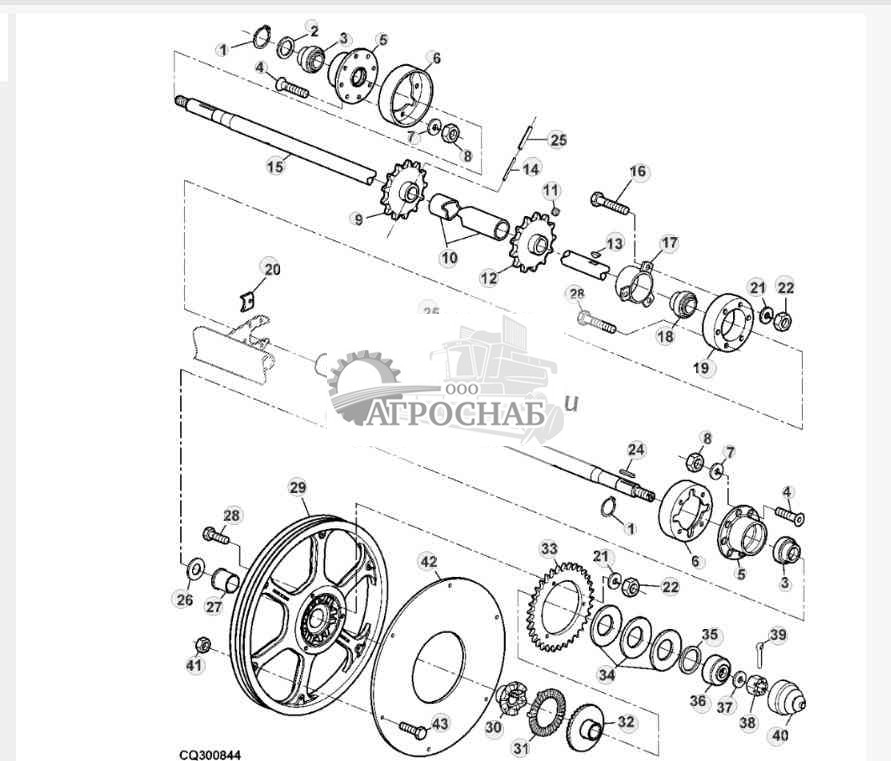

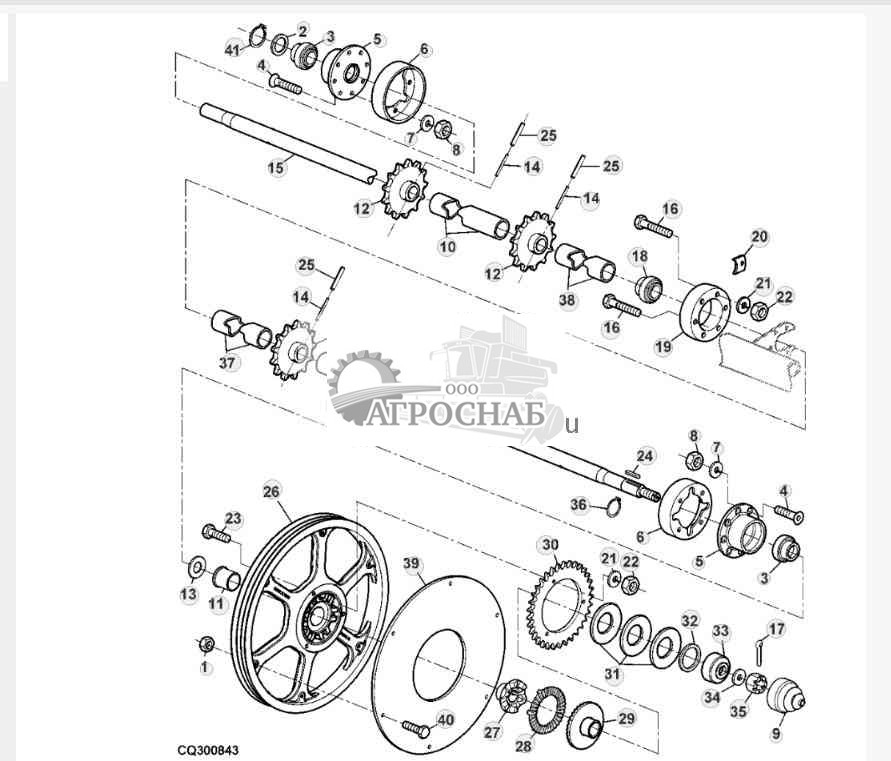

Upper Shaft And Transmission - W Reverser - ST653724 ( Верхний Вал И Коробка Передач - З Реверсом - )

1 - Стопорная гайка 14M7165 Поддерживаемые модели1550CW Примечание:M6
2 - Шайба L18453 Поддерживаемые модели1550CW
3 - Шариковый подшипник DQ09151 Количество:2 Поддерживаемые модели1550CW
4 - Винт с головкой CQ45441 Поддерживаемые модели1550CW Serial No.______-54550
4 - Винт 19M9792 6 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:M8 X 55
5 - Кожух CQ11904 Количество:2 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:(ORD DQ61762)
5 - Подшипник с корпусом DQ61762 Количество:2 Поддерживаемые модели1550CW Serial No.54551-______
6 - Ограждение DQ40200 Количество:2 Поддерживаемые модели1550CW Serial No.______-54550
6 - Ограждение DQ49727 Количество:2 Поддерживаемые модели1550CW Serial No.54551-______
7 - Стопорная шайба 12M7065 Поддерживаемые модели1550CW Примечание:8 mm
8 - Гайка 14M7273 Поддерживаемые модели1550CW Примечание:M8
9 - Кожух Z35052 Поддерживаемые модели1550CW
10 - Гильза CQ39205 Количество:2 Поддерживаемые модели1550CW
11 - Втулка CQ27595 Поддерживаемые модели1550CW
12 - Цепная звездочка CQ22562 Количество:4 Поддерживаемые модели1550CW Примечание:Z = 13
13 - Шайба 24M7291 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:37 X 66 X 5 mm
13 - Шайба CQ73066 Поддерживаемые модели1550CW Serial No.54551-______
14 - Пружинный шплинт 34M7055 Поддерживаемые модели1550CW Примечание:10 X 60 mm
15 - Ось CQ38880 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:(ORD CQ54949)
15 - Ось CQ54949 Поддерживаемые модели1550CW Serial No.54551-______
16 - Винт с головкой 19M7181 Поддерживаемые модели1550CW Примечание:M10 X 55
17 - Шплинт 11M7003 Поддерживаемые модели1550CW Примечание:3.200 X 45 mm
18 - Шариковый подшипник DQ00651 Поддерживаемые модели1550CW
19 - Опора Z11467 Поддерживаемые модели1550CW
20 - Хомут CQ06769 Поддерживаемые модели1550CW
21 - Стопорная шайба 12M7066 Поддерживаемые модели1550CW Примечание:10 mm
22 - Гайка 14M7140 Поддерживаемые модели1550CW Примечание:M10
23 - Винт с головкой 19M7328 Поддерживаемые модели1550CW Примечание:M10 X 70
24 - Шпонка вала 49M4121 Поддерживаемые модели1550CW Примечание:10 X 8 X 50 mm
25 - Пружинный шплинт 34M7045 Поддерживаемые модели1550CW Примечание:6 X 60 mm
26 - Шкив DQ22264 Поддерживаемые модели1550CW
27 - Муфта скольжения Z11500 Поддерживаемые модели1550CW
28 - Муфта скольжения Z11184 Поддерживаемые модели1550CW
29 - Муфта скольжения Z11501 Поддерживаемые модели1550CW
30 - Цепная звездочка CQ04303 Поддерживаемые модели1550CW
31 - Тарельчатая пружина CQ27638 Количество:3 Поддерживаемые модели1550CW
32 - Шайба CQ51266 Поддерживаемые модели1550CW
33 - Упорная шайба Z10775 Поддерживаемые модели1550CW
34 - Шайба Z31187 Поддерживаемые модели1550CW
35 - Гайка 14M7189 Поддерживаемые модели1550CW Примечание:M24
36 - Пружинное кольцо 40M7109 Поддерживаемые модели1550CW
37 - Труба CQ40199 Поддерживаемые модели1550CW
38 - Гильза CQ39206 Поддерживаемые модели1550CW
39 - Дисковое орудие CQ28242 Поддерживаемые модели1550CW
40 - Винт 19M7318 Поддерживаемые модели1550CW Примечание:M6 X 30

Наверх

UPPER SHAFT AND TRANSMISSION - WO REVERSER - ST653725 ( ВЕРХНИЙ ВАЛ И КОРОБКА ПЕРЕДАЧ - ВУ РЕВЕРСА - )

1 - Стопорная гайка 14M7165 Поддерживаемые модели1550CW Примечание:M6
2 - Шайба L18453 Поддерживаемые модели1550CW
3 - Шариковый подшипник DQ09151 Количество:2 Поддерживаемые модели1550CW
4 - Винт с головкой CQ45441 Поддерживаемые модели1550CW Serial No.______-54550
4 - Винт 19M9792 6 Поддерживаемые модели1550CW Serial No.54551-______ Примечание:M8 X 55
5 - Кожух CQ11904 Количество:2 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:(ORD DQ61762)
5 - Подшипник с корпусом DQ61762 Количество:2 Поддерживаемые модели1550CW Serial No.54551-______
6 - Ограждение DQ40200 Количество:2 Поддерживаемые модели1550CW Serial No.______-54550
6 - Ограждение DQ49727 Количество:2 Поддерживаемые модели1550CW Serial No.54551-______
7 - Стопорная шайба 12M7065 Поддерживаемые модели1550CW Примечание:8 mm
8 - Гайка 14M7273 Поддерживаемые модели1550CW Примечание:M8
9 - Кожух Z35052 Поддерживаемые модели1550CW
10 - Гильза CQ39205 Количество:2 Поддерживаемые модели1550CW
11 - Втулка CQ27595 Поддерживаемые модели1550CW
12 - Цепная звездочка CQ22562 Количество:4 Поддерживаемые модели1550CW Примечание:Z = 13
13 - Шайба 24M7291 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:37 X 66 X 5 mm
13 - Шайба CQ73066 Поддерживаемые модели1550CW Serial No.54551-______
14 - Пружинный шплинт 34M7055 Поддерживаемые модели1550CW Примечание:10 X 60 mm
15 - Ось CQ45455 Поддерживаемые модели1550CW
15 - Ось CQ63459 Поддерживаемые модели1550CW Примечание:(USE WITH DQ62880)
16 - Винт с головкой 19M7181 Поддерживаемые модели1550CW Примечание:M10 X 55
17 - Шплинт 11M7003 Поддерживаемые модели1550CW Примечание:3.200 X 45 mm
18 - Шариковый подшипник DQ00651 Поддерживаемые модели1550CW
19 - Опора Z11467 Поддерживаемые модели1550CW
20 - Хомут CQ06769 Поддерживаемые модели1550CW
21 - Стопорная шайба 12M7066 Поддерживаемые модели1550CW Примечание:10 mm
22 - Гайка 14M7140 Поддерживаемые модели1550CW Примечание:M10
23 - Винт с головкой 19M7328 Поддерживаемые модели1550CW Примечание:M10 X 70
24 - Шпонка вала 49M4121 Поддерживаемые модели1550CW Примечание:10 X 8 X 50 mm
25 - Пружинный шплинт 34M7045 Поддерживаемые модели1550CW Примечание:6 X 60 mm
26 - Шкив DQ22264 Поддерживаемые модели1550CW
27 - Муфта скольжения Z11500 Поддерживаемые модели1550CW
28 - Муфта скольжения Z11184 Поддерживаемые модели1550CW
29 - Муфта скольжения Z11501 Поддерживаемые модели1550CW
30 - Цепная звездочка CQ04303 Поддерживаемые модели1550CW
31 - Тарельчатая пружина CQ27638 Количество:3 Поддерживаемые модели1550CW
32 - Шайба CQ51266 Поддерживаемые модели1550CW
33 - Упорная шайба Z10775 Поддерживаемые модели1550CW
34 - Шайба Z31187 Поддерживаемые модели1550CW
35 - Гайка 14M7189 Поддерживаемые модели1550CW Примечание:M24
36 - Пружинное кольцо 40M7109 Поддерживаемые модели1550CW
37 - Труба CQ40199 Поддерживаемые модели1550CW
38 - Гильза CQ39206 Поддерживаемые модели1550CW
39 - Дисковое орудие CQ28242 Поддерживаемые модели1550CW
40 - Винт 19M7318 Поддерживаемые модели1550CW Примечание:M6 X 30
41 - Пружинное кольцо 40M1833 Поддерживаемые модели1550CW

Наверх

UPPER SHAFT AND TRANSMISSION - W REVERSER - ST653726 ( ВЕРХНИЙ ВАЛ И КОРОБКА ПЕРЕДАЧ - З РЕВЕРСОМ - )

1 - Пружинное кольцо 40M7109 Поддерживаемые модели1450AL, 1450CW Примечание:35 X 1.5 MM
2 - Шайба L18453 Поддерживаемые модели1450AL, 1450CW
3 - Шариковый подшипник DQ09151 Количество:2 Поддерживаемые модели1450AL, 1450CW
4 - Винт с головкой CQ45441 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550
4 - Винт 19M9792 6 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:M8 X 55
5 - Кожух CQ11904 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550 Примечание:(ORD DQ61762)
5 - Подшипник с корпусом DQ61762 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
6 - Ограждение DQ40200 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550
6 - Ограждение DQ49727 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
7 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW Примечание:8 mm
8 - Гайка 14M7273 Поддерживаемые модели1450AL, 1450CW Примечание:M8
9 - Цепная звездочка CQ08996 Количество:2 Поддерживаемые модели1450AL, 1450CW Примечание:Z = 13
10 - Распорная втулка CQ07465 Поддерживаемые модели1450AL, 1450CW
11 - Установочный винт 22M7081 Поддерживаемые модели1450AL, 1450CW Примечание:M10 X 10
12 - Цепная звездочка CQ08997 Количество:2 Поддерживаемые модели1450AL, 1450CW Примечание:Z = 13
13 - Шпонка вала 26M6787 Поддерживаемые модели1450AL, 1450CW Примечание:10 X 32 mm
14 - Пружинный шплинт 34M7055 Поддерживаемые модели1450AL, 1450CW Примечание:10 X 60 mm
15 - Ось CQ24620 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550 Примечание:(ORD CQ54948)
15 - Ось CQ54948 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
16 - Винт с головкой 19M7156 Поддерживаемые модели1450AL, 1450CW Примечание:M10 X 60
17 - Ограждение DQ06772 Поддерживаемые модели1450AL, 1450CW
18 - Шариковый подшипник DQ00651 Поддерживаемые модели1450AL, 1450CW
19 - Опора Z11467 Поддерживаемые модели1450AL, 1450CW
20 - Хомут CQ06769 Поддерживаемые модели1450AL, 1450CW
21 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW Примечание:10 mm
22 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW Примечание:M10
23 - Распорная втулка CQ06536 Количество:2 Поддерживаемые модели1450AL, 1450CW
24 - Шпонка вала 49M4121 Поддерживаемые модели1450AL, 1450CW Примечание:10 X 8 X 50 mm
25 - Пружинный шплинт 34M7045 Поддерживаемые модели1450AL, 1450CW Примечание:6 X 60 mm
26 - Шайба 24M7291 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550 Примечание:37 X 66 X 5 mm
26 - Шайба CQ73066 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
27 - Втулка CQ27595 Поддерживаемые модели1450AL, 1450CW
28 - Винт с головкой 19M7181 Поддерживаемые модели1450AL, 1450CW Примечание:M10 X 55
29 - Шкив DQ22264 Поддерживаемые модели1450AL, 1450CW
30 - Муфта скольжения Z11500 Поддерживаемые модели1450AL, 1450CW
31 - Муфта скольжения Z11184 Поддерживаемые модели1450AL, 1450CW
32 - Муфта скольжения Z11501 Поддерживаемые модели1450AL, 1450CW
33 - Цепная звездочка CQ04303 Поддерживаемые модели1450AL, 1450CW Примечание:Z=34
34 - Тарельчатая пружина CQ27638 Количество:3 Поддерживаемые модели1450AL, 1450CW
35 - Шайба CQ51266 Поддерживаемые модели1450AL, 1450CW
36 - Упорная шайба Z10775 Поддерживаемые модели1450AL, 1450CW
37 - Шайба Z31187 Поддерживаемые модели1450AL, 1450CW
38 - Гайка 14M7189 Поддерживаемые модели1450AL, 1450CW Примечание:M24
39 - Шплинт 11M7003 Поддерживаемые модели1450AL, 1450CW Примечание:3.200 X 45 mm
40 - Кожух Z35052 Поддерживаемые модели1450AL, 1450CW
41 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW Примечание:M6
42 - Дисковое орудие CQ28241 Поддерживаемые модели1450AL, 1450CW
43 - Винт 19M7318 Поддерживаемые модели1450AL, 1450CW Примечание:M6 X 30

Наверх

UPPER SHAFT AND TRANSMISSION - WO REVERSER - ST653727 ( ВЕРХНИЙ ВАЛ И КОРОБКА ПЕРЕДАЧ - ВУ РЕВЕРСА - )

1 - Пружинное кольцо 40M1833 Поддерживаемые модели1450AL, 1450CW Примечание:35 X 1.5 MM
2 - Шайба L18453 Поддерживаемые модели1450AL, 1450CW
3 - Шариковый подшипник DQ09151 Количество:2 Поддерживаемые модели1450AL, 1450CW
4 - Винт с головкой CQ45441 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550
4 - Винт 19M9792 6 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:M8 X 55
5 - Кожух CQ11904 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550 Примечание:(ORD DQ61762)
5 - Подшипник с корпусом DQ61762 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
6 - Ограждение DQ40200 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550
6 - Ограждение DQ49727 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
7 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW Примечание:8 mm
8 - Гайка 14M7273 Поддерживаемые модели1450AL, 1450CW Примечание:M8
9 - Цепная звездочка CQ08996 Количество:2 Поддерживаемые модели1450AL, 1450CW Примечание:Z = 13
10 - Распорная втулка CQ07465 Поддерживаемые модели1450AL, 1450CW
11 - Установочный винт 22M7081 Поддерживаемые модели1450AL, 1450CW Примечание:M10 X 10
12 - Цепная звездочка CQ08997 Количество:2 Поддерживаемые модели1450AL, 1450CW Примечание:Z = 13
13 - Шпонка вала 26M6787 Поддерживаемые модели1450AL, 1450CW Примечание:10 X 32 mm
14 - Пружинный шплинт 34M7055 Поддерживаемые модели1450AL, 1450CW Примечание:10 X 60 mm
15 - Ось CQ63458 Поддерживаемые модели1450AL, 1450CW Примечание:(USE WITH DQ62880) (SUB FOR CQ11902)
16 - Винт с головкой 19M7156 Поддерживаемые модели1450AL, 1450CW Примечание:M10 X 60
17 - Ограждение DQ06772 Поддерживаемые модели1450AL, 1450CW
18 - Шариковый подшипник DQ00651 Поддерживаемые модели1450AL, 1450CW
19 - Опора Z11467 Поддерживаемые модели1450AL, 1450CW
20 - Хомут CQ06769 Поддерживаемые модели1450AL, 1450CW
21 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW Примечание:10 mm
22 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW Примечание:M10
23 - Распорная втулка CQ06536 Количество:2 Поддерживаемые модели1450AL, 1450CW
24 - Шпонка вала 49M4121 Поддерживаемые модели1450AL, 1450CW Примечание:10 X 8 X 50 mm
25 - Пружинный шплинт 34M7045 Поддерживаемые модели1450AL, 1450CW Примечание:6 X 60 mm
26 - Шайба 24M7291 Поддерживаемые модели1450AL, 1450CW Serial No.______-54550 Примечание:37 X 66 X 5 mm
26 - Шайба CQ73066 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______
27 - Втулка CQ27595 Поддерживаемые модели1450AL, 1450CW
28 - Винт с головкой 19M7181 Поддерживаемые модели1450AL, 1450CW Примечание:M10 X 55
29 - Шкив DQ22264 Поддерживаемые модели1450AL, 1450CW
30 - Муфта скольжения Z11500 Поддерживаемые модели1450AL, 1450CW
31 - Муфта скольжения Z11184 Поддерживаемые модели1450AL, 1450CW
32 - Муфта скольжения Z11501 Поддерживаемые модели1450AL, 1450CW
33 - Цепная звездочка CQ04303 Поддерживаемые модели1450AL, 1450CW Примечание:Z=34
34 - Тарельчатая пружина CQ27638 Количество:3 Поддерживаемые модели1450AL, 1450CW
35 - Шайба CQ51266 Поддерживаемые модели1450AL, 1450CW
36 - Упорная шайба Z10775 Поддерживаемые модели1450AL, 1450CW
37 - Шайба Z31187 Поддерживаемые модели1450AL, 1450CW
38 - Гайка 14M7189 Поддерживаемые модели1450AL, 1450CW Примечание:M24
39 - Шплинт 11M7003 Поддерживаемые модели1450AL, 1450CW Примечание:3.200 X 45 mm
40 - Кожух Z35052 Поддерживаемые модели1450AL, 1450CW
41 - Пружинное кольцо 40M7109 Поддерживаемые модели1450AL, 1450CW
42 - Дисковое орудие CQ28241 Поддерживаемые модели1450AL, 1450CW
43 - Винт с головкой 19M7165 Поддерживаемые модели1450AL, 1450CW Примечание:M8 X 55

Наверх

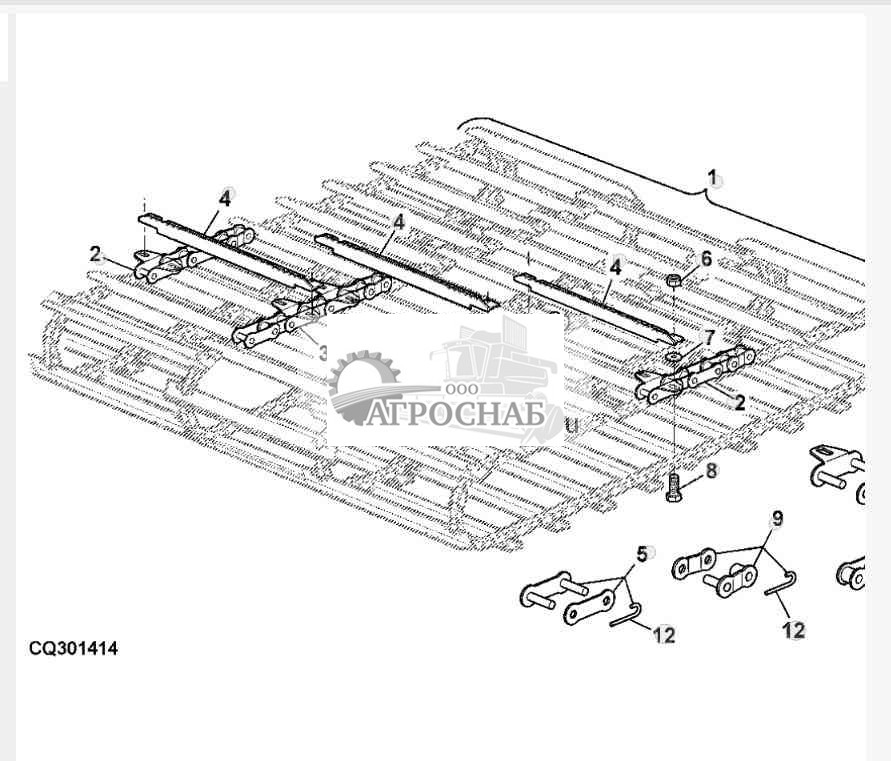

Conveyor Chain - W Lateral Tilt - ST653728 ( Цепь Транспортера - Вт С Боковым Наклоном - )

1 - Цепь катка DQ41477 Поддерживаемые модели1450AL, 1450CW
2 - Настил Z33621 Количество:38 Поддерживаемые модели1450AL, 1450CW
3 - Цепь катка DQ41476 Поддерживаемые модели1450AL, 1450CW
4 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW Примечание:M8
5 - Шайба 24M7024 Поддерживаемые модели1450AL, 1450CW Примечание:9 X 28 X 3 mm
6 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW Примечание:M8 X 20
7 - Звено цепи DQ08119 Поддерживаемые модели1450AL, 1450CW
8 - Звено цепи DQ08121 Поддерживаемые модели1450AL, 1450CW
9 - Звено цепи DQ08118 Поддерживаемые модели1450AL, 1450CW
10 - Звено цепи DQ08117 Поддерживаемые модели1450AL, 1450CW
11 - Транспортер DQ41479 Поддерживаемые модели1450AL, 1450CW
12 - Шплинт CQ25546 Поддерживаемые модели1450AL, 1450CW

Наверх

Chain - WO Lateral Tilt - ST653729 ( Цепь - бокс с боковым наклоном - )

1 - Цепь катка DQ43688 Поддерживаемые модели1450AL, 1450CW
2 - Настил Z33621 Количество:38 Поддерживаемые модели1450AL, 1450CW
3 - Цепь катка DQ43689 Поддерживаемые модели1450AL, 1450CW
4 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW Примечание:M8
5 - Шайба 24M7024 Поддерживаемые модели1450AL, 1450CW Примечание:9 X 28 X 3 mm
6 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW Примечание:M8 X 20
7 - Звено цепи DQ08119 Поддерживаемые модели1450AL, 1450CW
8 - Звено цепи DQ08121 Поддерживаемые модели1450AL, 1450CW
9 - Звено цепи DQ08118 Поддерживаемые модели1450AL, 1450CW
10 - Звено цепи DQ08117 Поддерживаемые модели1450AL, 1450CW
11 - Цепь катка DQ43691 Поддерживаемые модели1450AL, 1450CW
12 - Шплинт CQ25546 Поддерживаемые модели1450AL, 1450CW

Наверх

Conveyor Chain - ST653730 ( Цепь Транспортера - )

1 - Транспортер DQ41480 Поддерживаемые модели1550CW
2 - Цепь катка DQ41477 Поддерживаемые модели1550CW
3 - Цепь катка DQ41476 Поддерживаемые модели1550CW
4 - Поперечная перекладина CQ38620 Количество:57 Поддерживаемые модели1550CW
5 - Звено цепи DQ08117 Поддерживаемые модели1550CW
6 - Стопорная гайка 14M7166 Поддерживаемые модели1550CW Примечание:M8
7 - Шайба 24M7024 Поддерживаемые модели1550CW Примечание:9 X 28 X 3 mm
8 - Винт с головкой 19M7139 Поддерживаемые модели1550CW Примечание:M8 X 20
9 - Звено цепи DQ08119 Поддерживаемые модели1550CW
10 - Звено цепи DQ08121 Поддерживаемые модели1550CW
11 - Звено цепи DQ08118 Поддерживаемые модели1550CW
12 - Шплинт CQ25546 Поддерживаемые модели1550CW

Наверх

CONVEYOR CHAIN (S 300) - ST653731 ( ЦЕПЬ ТРАНСПОРТЕРА (Ы ) - )

1 - Цепь катка DQ09840 Количество:2 Поддерживаемые модели1450AL, 1450CW Примечание:L=100
2 - Настил Z33621 Количество:34 Поддерживаемые модели1450AL, 1450CW
3 - Цепь катка DQ09841 Поддерживаемые модели1450AL, 1450CW Примечание:L=100
4 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW Примечание:M8
5 - Шайба 24M7024 Поддерживаемые модели1450AL, 1450CW Примечание:9 X 28 X 3 mm
6 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW Примечание:M8 X 20
7 - Звено цепи DQ08119 Поддерживаемые модели1450AL, 1450CW
8 - Звено цепи DQ08121 Поддерживаемые модели1450AL, 1450CW
9 - Звено цепи DQ08118 Поддерживаемые модели1450AL, 1450CW
10 - Звено цепи DQ08117 Поддерживаемые модели1450AL, 1450CW
11 - Транспортер DQ06581 Поддерживаемые модели1450AL, 1450CW
12 - Шплинт CQ25546 Поддерживаемые модели1450AL, 1450CW

Наверх

Conveyor Chain - ST653732 ( Цепь Транспортера - )

1 - Транспортер DQ36600 Поддерживаемые модели1550CW Serial No.______-43028
2 - Цепь катка DQ36602 Количество:2 Поддерживаемые модели1550CW Serial No.______-43028
3 - Цепь катка DQ36601 Количество:2 Поддерживаемые модели1550CW Serial No.______-43028
4 - Настил Z37346 Количество:20 Поддерживаемые модели1550CW Serial No.______-43028
5 - Поперечная перекладина CQ34470 Количество:30 Поддерживаемые модели1550CW Serial No.______-43028
6 - Стопорная гайка 14M7166 Поддерживаемые модели1550CW Serial No.______-43028 Примечание:M8
7 - Шайба 24M7024 Поддерживаемые модели1550CW Serial No.______-43028 Примечание:9 X 28 X 3 mm
8 - Винт с головкой 19M7139 Поддерживаемые модели1550CW Serial No.______-43028 Примечание:M8 X 20
9 - Звено цепи DQ08119 Поддерживаемые модели1550CW Serial No.______-43028
10 - Звено цепи DQ08121 Поддерживаемые модели1550CW Serial No.______-43028
11 - Звено цепи DQ08118 Поддерживаемые модели1550CW Serial No.______-43028
12 - Звено цепи DQ08117 Поддерживаемые модели1550CW Serial No.______-43028
13 - Шплинт CQ25546 Поддерживаемые модели1550CW Serial No.______-43028

Наверх

Conveyor Chain - ST653733 ( Цепь Транспортера - )

1 - Цепь катка DQ43690 Поддерживаемые модели1550CW Serial No.43029-______
2 - Цепь катка DQ43688 Поддерживаемые модели1550CW Serial No.43029-______
3 - Цепь катка DQ43689 Количество:2 Поддерживаемые модели1550CW Serial No.43029-______
4 - Поперечная перекладина CQ38620 Количество:60 Поддерживаемые модели1550CW Serial No.43029-______
5 - Звено цепи DQ08117 Поддерживаемые модели1550CW Serial No.43029-______
6 - Стопорная гайка 14M7166 Поддерживаемые модели1550CW Serial No.43029-______ Примечание:M8
7 - Шайба 24M7024 Поддерживаемые модели1550CW Serial No.43029-______ Примечание:9 X 28 X 3 mm
8 - Винт с головкой 19M7139 Поддерживаемые модели1550CW Serial No.43029-______ Примечание:M8 X 20
9 - Звено цепи DQ08119 Поддерживаемые модели1550CW Serial No.43029-______
10 - Звено цепи DQ08121 Поддерживаемые модели1550CW Serial No.43029-______
11 - Звено цепи DQ08118 Поддерживаемые модели1550CW Serial No.43029-______
12 - Шплинт CQ25546 Поддерживаемые модели1550CW Serial No.43029-______

Наверх

Cutting Platform Transmission - ST653734 ( Резка Коробки Передач Платформы - )

1 - Винт с головкой 19M7744 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 35
2 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
3 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
4 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
5 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
6 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
7 - Рым-болт CQ05354 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LATERAL TILT)
8 - Распорная втулка CQ04931 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Опора CQ16397 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Уголок CQ09745 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Шайба CQ06671 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Втулка CQ03710 Поддерживаемые модели1450AL, 1450CW
13 - Цепная звездочка DQ10756 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEYS 14 AND 15, 36
14 - Шариковый подшипник DQ04311 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Пружинное кольцо CQ00076 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:47 X 1.75 MM
16 - Винт с головкой 19M7408 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 90
17 - Винт с головкой 19M7285 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 30
18 - Шайба 24M7178 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10.500 X 30 X 2.500 mm
19 - Болт 03M7085 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
19 - Винт с головкой 19M7169 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 35
20 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
21 - Спуск CQ41529 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Спуск CQ41546 Поддерживаемые модели1450AL, 1450CW, 1550CW
23 - Уголок CQ39552 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Винт с головкой 19M7183 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 40
24 - Винт с головкой 19M7169 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 35
25 - Цепь катка DQ40657 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49177 Примечание:(C поперечным наклоном)
25 - Цепь катка DQ58414 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LATERAL TILT) (SUB FOR DQ43743)
25 - Цепь катка DQ53551 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______ Примечание:(C поперечным наклоном)
26 - Винт с головкой 19M7382 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 40
27 - Уголок CQ04305 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Звено цепи SG16601 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Уголок CQ04305 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(W/O LATERAL TILT)
29 - Уголок CQ41527 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(C поперечным наклоном)
30 - Распорная втулка CQ22235 Количество:2 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(WITH LONGITUDINAL ADUSTMENT (RICE))
31 - Пластина CQ57720 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(WITH LONGITUDINAL ADUSTMENT (RICE))
32 - Болт 03M7218 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(WITH LONGITUDINAL ADUSTMENT (RICE)) M10 X 80
33 - Опора CQ57719 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(WITH LONGITUDINAL ADUSTMENT (RICE))
34 - Болт 03M7105 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(WITH LONGITUDINAL ADUSTMENT (RICE)) M10 X 75
35 - Кулиса SG15301 Поддерживаемые модели1450AL, 1450CW, 1550CW
36 - Цепная звездочка CQ10758 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Cutting Platform Transmission - ST653735 ( Резка Коробки Передач Платформы - )

Наверх

Platform Transmission - Cover - ST653736 ( Передача Платформа - Крышка - )

1 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
2 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
3 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
4 - Карман DQ41530 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
6 - Карман DQ39559 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-51949 Примечание:(C поперечным наклоном)
6 - Опора DQ43745 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-51949 Примечание:(W/O LATERAL TILT)
6 - Карман DQ39559 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.51950-______ Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT)
7 - Раздвижной щиток DQ73464 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-42452 Примечание:(W/O LATERAL TILT)
7 - Пластина DQ43771 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.42453-51949 Примечание:(W/O LATERAL TILT)
7 - Раздвижной щиток DQ73464 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.51950-______ Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT)
8 - Фиксатор E54646 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Platform Transmission - Cover - ST653737 ( Передача Платформа - Крышка - )

1 - Опора DQ19353 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
3 - Щиток DQ26322 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Фиксатор E54646 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
6 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
7 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
8 - Опора DQ26328 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Cutting Platform Drive Shaft And Covers - ST653738 ( Жатками Вал Привода И Крышки - )

1 - Винт с головкой 19M7303 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 45
2 - Распорная втулка Z35482 Количество:3 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Формован. фланцевый корпус CQ01258 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Шариковый подшипник DQ00651 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Шайба 24M7038 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
6 - Стопорная гайка 14M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
7 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
8 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
9 - Ступица CQ02190 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Цепная звездочка CQ04302 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Z=22
11 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
12 - Ось CQ33355 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Z=21
12 - Ось CQ17029 Поддерживаемые модели1450AL, 1550CW Примечание:Z=6
13 - Шпонка вала 49M7014 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 X 8 X 50 mm
14 - Винт с головкой 19M7479 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 80
15 - Распорная втулка CQ30967 Количество:3 Поддерживаемые модели1550CW
16 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
17 - Стопорная гайка 14M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
18 - Цепная звездочка DQ04308 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEYS 7, 9, 10 AND 11
19 - Пластина DQ47522 Поддерживаемые модели1450AL, 1450CW Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT) RH
19 - Пластина DQ47523 Поддерживаемые модели1550CW Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT) RH
19 - Пластина DQ47485 Поддерживаемые модели1450CW Примечание:(RIGID LONG (RICE)) RH
20 - Пластина DQ47520 Поддерживаемые модели1450CW Serial No.______-54550 Примечание:(C поперечным наклоном) LH
20 - Пластина DQ47521 Поддерживаемые модели1550CW Serial No.______-54550 Примечание:(C поперечным наклоном) LH
21 - Болт 03M7184 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
22 - Шайба 24M7026 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 17 X 1.600 mm
23 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
24 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
25 - Опора CQ58413 Поддерживаемые модели1450CW Примечание:(RIGID LONG (RICE))
26 - Ограждение DQ63141 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT)
27 - Опора CQ63572 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT)
28 - Винт с головкой 19M7077 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:M6 X 20
29 - Шайба 24M7088 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:6.600 X 12 X 1.600 mm
30 - Стопорная шайба 12M7006 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:6 mm
31 - Гайка 14M7027 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.54551-______ Примечание:M6
32 - Фланцевая гайка 14M7298 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:M8
33 - Болт 03M7184 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:M8 X 20
34 - Щиток DQ63143 Поддерживаемые модели1450AL, 1450CW Serial No.54551-______ Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT)
35 - Щиток от пыли CQ58296 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(RIGID LONG (RICE))
36 - Щиток от пыли CQ58295 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(RIGID LONG (RICE))
37 - Щиток от пыли CQ58294 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(RIGID LONG (RICE))
38 - Шайба 24M7008 Поддерживаемые модели1450AL, 1450CW Примечание:8.400 X 22 X 1.500 mm
39 - Болт 03M7054 Поддерживаемые модели1450AL, 1450CW Примечание:M8 X 20
40 - Уголок CQ43789 Количество:2 Поддерживаемые модели1450AL Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT)
40 - Уголок CQ43869 Количество:2 Поддерживаемые модели1450CW Примечание:(W/ LATERAL TILT) (W/O LATERAL TILT)
41 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:10 mm
42 - Шайба CQ06671 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______
43 - Стопорная гайка 14M7166 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:M8
44 - Болт 03M7085 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:M10 X 30
45 - Пластина DQ47483 Поддерживаемые модели1450AL, 1450CW Serial No.51950-______ Примечание:(W/O LATERAL TILT) (RIGID LONG (RICE)) LH

Наверх

Cutting Platform Drive Shaft - ST653739 ( Жатками Приводной Вал - )

1 - Звено цепи AN102383 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:L=13
2 - Пружинное кольцо CQ00480 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:26 X 2 MM
3 - Цепная звездочка DQ00040 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Z=14
4 - Шар R42849 Количество:6 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Гильза CQ00039 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Пружина сжатия N103659 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Крышка CQ00031 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Пружинное кольцо 40M1840 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:52 X 2 MM
9 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
10 - Цепная звездочка CQ04302 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:Z=22
11 - Винт с головкой 19M7166 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
12 - Ступица CQ02190 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
14 - Формован. фланцевый корпус CQ01258 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Шариковый подшипник DQ00651 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:INCL KEY 16
16 - Установочный винт 22M7081 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 10
17 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
18 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
19 - Кнопка CQ02790 Поддерживаемые модели1450AL, 1450CW, 1550CW
20 - Ось CQ21704 Поддерживаемые модели1550CW
20 - Ось CQ22542 Поддерживаемые модели1450AL, 1450CW
21 - Распорная втулка CQ30967 Количество:3 Поддерживаемые модели1550CW
22 - Винт с головкой 19M7479 Поддерживаемые модели1550CW Примечание:M10 X 80
22 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW Примечание:M10 X 30

Наверх

Cutting Platform Drive Shaft Cover - ST653740 ( Режущий Диск Платформа Вала Крышка - )

1 - Щиток DQ46865 Поддерживаемые модели1550CW
2 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
3 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
4 - Шайба 24M7026 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 17 X 1.600 mm
5 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
6 - Опора CQ19524 Поддерживаемые модели1550CW
7 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
8 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
9 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
10 - Болт 03M7088 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 20
11 - Уголок CQ00207 Поддерживаемые модели1550CW
12 - Опора CQ19548 Поддерживаемые модели1450AL, 1450CW
13 - Щиток CQ19541 Поддерживаемые модели1450AL, 1450CW
14 - Уголок CQ43869 Поддерживаемые модели1550CW
15 - Болт 03M7054 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
16 - Шайба 24M7026 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 17 X 1.600 mm
17 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
18 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
19 - Щиток DQ46668 Поддерживаемые модели1450AL, 1450CW
20 - Ограждение DQ47538 Поддерживаемые модели1550CW
21 - Щиток DQ46863 Поддерживаемые модели1550CW
22 - Щиток DQ46670 Поддерживаемые модели1450AL, 1450CW
23 - Опора CQ06579 Поддерживаемые модели1450AL, 1450CW
24 - Ограждение DQ46526 Поддерживаемые модели1450AL, 1450CW
25 - Уголок CQ43789 Количество:2 Поддерживаемые модели1450AL, 1450CW

Наверх

DRIVE PULLEY AND PLATFORM DRIVE - ST653741 ( ПРИВОДНОЙ БАРАБАН И ПРИВОД ПЛАТФОРМЫ - )

1 - Опора DQ41144 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Шайба L19105 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:25.500 X 44 X 2 mm (1.004" X 1.732" X 0.079")
3 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
4 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
5 - Винт с головкой 19M7168 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 30
6 - Болт 03M7017 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
7 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
8 - Опора DQ41145 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Гидравлический цилиндр DQ37015 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Штифт CQ38808 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Шплинт 11M7023 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:4 X 32 mm
12 - Опора DQ41143 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Пластина CQ41140 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Направляющая CQ39805 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Шайба CQ01218 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Пружина сжатия CQ41168 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Втулка CQ38011 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Винт с головкой 19M7163 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
19 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
20 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
21 - Пружинный шплинт 34M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6 X 30 mm
22 - Пружинный шплинт 34M7118 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3.500 X 26 mm
23 - Опора DQ41171 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Опора DQ46691 Поддерживаемые модели1450AL, 1450CW, 1550CW
25 - Гайка 14M7031 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
26 - Стопорная шайба 12M7067 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
27 - Пластина CQ41178 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Втулка CQ41316 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Болт 03M7093 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25
30 - Шариковый подшипник 13P1008 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
31 - Пружинное кольцо 40M1865 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
32 - Шкив CQ20436 Поддерживаемые модели1450AL, 1450CW, 1550CW
33 - Втулка CQ08346 Поддерживаемые модели1450AL, 1450CW, 1550CW
34 - Шайба 24M7049 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:17.500 X 30 X 3 mm
35 - Смазочная арматура 58M5574 Поддерживаемые модели1450AL, 1450CW, 1550CW
36 - Элемент жесткости CQ03238 Поддерживаемые модели1450AL, 1450CW, 1550CW
37 - Винт с головкой 19M7167 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 25
38 - Шайба 24M1614 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:26 X 44 X 4 mm
39 - Втулка CQ03237 Поддерживаемые модели1450AL, 1450CW, 1550CW
40 - Болт 03M7112 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 100
41 - Опора DQ46692 Поддерживаемые модели1450AL, 1450CW, 1550CW
42 - Карман DQ41153 Поддерживаемые модели1450AL, 1450CW, 1550CW
43 - Втулка CQ41206 Поддерживаемые модели1450AL, 1450CW, 1550CW
44 - Ограничитель DQ49884 Поддерживаемые модели1450AL, 1450CW, 1550CW
45 - Ограждение DQ20570 Поддерживаемые модели1450AL, 1450CW, 1550CW
46 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
47 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
48 - Шкив CQ20432 Поддерживаемые модели1450AL, 1450CW, 1550CW
49 - Винт с головкой 19M7285 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 30
50 - Клиновой ремень Z43890 Поддерживаемые модели1450AL, 1450CW, 1550CW
51 - Пружина сжатия CQ41123 Поддерживаемые модели1450AL, 1450CW, 1550CW
52 - Зажимная скоба DQ00223 Поддерживаемые модели1450AL, 1450CW, 1550CW
53 - Винт с головкой 19M8152 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 130
54 - Комплект уплотн. колец DQ43663 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх

Гидравлический реверс - ST653742

1 - Гайка 14M7240 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M24
2 - Гайка 14M7143 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M24
3 - Шайба Z20822 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Шайба Z26640 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Шайба Z26641 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Пружинное кольцо 40M1871 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:80 X 2.50 MM
7 - Шариковый подшипник JD10287 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Шайба Z44146 Поддерживаемые модели1450AL, 1450CW, 1550CW
9 - Ступица Z11893 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Винт с головкой 19M7288 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 30
11 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
12 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
13 - Цепная звездочка Z44164 Поддерживаемые модели1450AL, 1450CW, 1550CW
14 - Кольцо Z44166 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Ограждение Z44165 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Ступица Z44167 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Муфта переключателя H132328 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Шайба Z20831 Поддерживаемые модели1450AL, 1450CW, 1550CW
19 - Шпонка вала 49M4123 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 X 8 X 70 mm
20 - Цепная звездочка DQ55670 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Пружинное кольцо 40M7090 Поддерживаемые модели1450AL, 1450CW, 1550CW
22 - Шариковый подшипник JD10286 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
23 - Шайба Z44148 Поддерживаемые модели1450AL, 1450CW, 1550CW
24 - Пружинное кольцо 40M1835 Поддерживаемые модели1450AL, 1450CW, 1550CW
25 - Винт 19M8711 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 50
26 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
27 - Опора CQ39789 Поддерживаемые модели1450AL, 1450CW, 1550CW
28 - Крышка Z11517 Поддерживаемые модели1450AL, 1450CW, 1550CW
29 - Винт с головкой 19H2284 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3/8" X 7/8"
30 - Стопорная шайба 12H304 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:3/8 дюйма
31 - Болт 03M7197 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12 X 25, (SUB FOR 03M7131)
32 - Шайба 24M7038 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:13.500 X 24 X 2.500 mm
33 - Стопорная шайба 12M7067 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:12 mm
34 - Гайка 14M7031 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M12
35 - Винт с головкой 19M7135 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16 X 70
36 - Шайба L18889 Поддерживаемые модели1450AL, 1450CW, 1550CW
37 - Стопорная шайба 12M7069 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:16 mm
38 - Гайка 14M7142 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M16
39 - Звено цепи AL15483 Поддерживаемые модели1450AL, 1450CW, 1550CW
40 - Звено цепи AL14908 Поддерживаемые модели1450AL, 1450CW, 1550CW
41 - Звено цепи AL14211 Поддерживаемые модели1450AL, 1450CW, 1550CW
42 - Гидравлический мотор DQ40219 Поддерживаемые модели1450AL, 1450CW, 1550CW
43 - Уплотнительное кольцо R26906R Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
44 - Фитинг DQ30743 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-49177
44 - Фитинг переходника 38H1174 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.49178-______
45 - Шпонка вала 26H22 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:1/4" X 1"
46 - Уплотнительное кольцо T77857 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
.. - Комплект уплотнений DQ27153 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(FOR DQ40219)

Наверх

HYDRAULIC REVERSER - GUARD AND BRACKET - ST653743 ( ГИДРАВЛИЧЕСКИЙ РЕВЕРС - ОХРАНА И КРОНШТЕЙН - )

1 - Кронштейн AZ33974 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Болт 03M7098 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10 X 35
3 - Шайба 24M7040 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:11 X 20 X 2 mm
4 - Стопорная шайба 12M7066 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 mm
5 - Гайка 14M7140 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M10
6 - Установочный винт 22M7079 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 6
7 - Втулка Z44143 Поддерживаемые модели1450AL, 1450CW, 1550CW
8 - Винт с головкой 19M7288 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 30
9 - Гайка 14M7029 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8
10 - Пружина растяжения Z44466 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Шар CQ23249 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Сошник ....... Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Стопорная гайка 14M7165 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
14 - Рычаг DQ39913 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Вилы CQ57283 Поддерживаемые модели1450AL, 1450CW, 1550CW
16 - Пружинный шплинт 34M7033 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:5 X 30 mm
17 - Ограждение Z44168 Поддерживаемые модели1450AL, 1450CW, 1550CW
18 - Шайба 24M7036 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:9 X 16 X 1.600 mm
19 - Стопорная шайба 12M7065 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:8 mm
20 - Кожух Z44648 Поддерживаемые модели1450AL, 1450CW, 1550CW
21 - Винт с головкой 19M7077 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6 X 20
22 - Стопорная шайба 12M7012 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:6 mm
23 - Гайка 14M7027 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M6
24 - Ограждение AZ35049 Поддерживаемые модели1450AL, 1450CW, 1550CW
25 - Винт с головкой 19M7139 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 20
26 - Хомут CQ25541 Поддерживаемые модели1450AL, 1450CW, 1550CW Serial No.______-44473
27 - Винт с головкой 19M3131 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:M8 X 25

Наверх

Attachment, Axle Adjustable Transmission - ST822420 ( Крепления, Регулируемый Цапфы - )

1 - Ось PS530301 Поддерживаемые модели1450CW

Наверх

Cutting Platform Drive Shaft - ST653744 ( Жатками Приводной Вал - )

1 - Ун. шарн. с труб. и щитк. DQ10400 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
2 - Вилка CQ20200 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
3 - Крестовина универс. шарн. DQ20199 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW
4 - Вилка CQ20201 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
5 - Труба CQ20202 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
6 - Труба CQ20203 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
7 - Пружинный шплинт 34M6446 Количество:4 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:10 X 75 mm
8 - Вилка универсал. шарнира CQ65329 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:(SUB FOR CQ20205)
9 - Вилка CQ20204 Количество:2 Поддерживаемые модели1450AL, 1450CW, 1550CW
10 - Ограждение CQ20242 Поддерживаемые модели1450AL, 1450CW, 1550CW
11 - Муфта переключателя CQ20243 Поддерживаемые модели1450AL, 1450CW, 1550CW
12 - Кольцо CQ20244 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:ORDER DQ75472
12 - Щиток вала привода DQ75472 Поддерживаемые модели1450AL, 1450CW, 1550CW
13 - Ограждение CQ20245 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:ORDER DQ75472
14 - Ограждение CQ20246 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:ORDER DQ75473
14 - Щиток вала привода DQ75473 Поддерживаемые модели1450AL, 1450CW, 1550CW
15 - Кольцо CQ20247 Поддерживаемые модели1450AL, 1450CW, 1550CW Примечание:ORDER DQ75473
16 - Звено цепи CQ20248 Поддерживаемые модели1450AL, 1450CW, 1550CW
17 - Ограждение DQ20206 Поддерживаемые модели1450AL, 1450CW, 1550CW

Наверх
