Содержимое: Каталог Запчастей John Deere :W650 Combine (PIN 1Z0W650XXXX110000-1Z0W650XXXX114999)(PIN 1JZW650XXXX110000-1JZW650XXXX114999)(Russian) - PC14155 SP Молотилка SPDV Приводы и силовые установки
Привод неподвижного цилиндра - ST823301
Редуктор привода барабана - ST821026
Главный привод вариатора (1 из 2) - ST904618
Главный привод вариатора (2 из 2) - ST821213
Привод битера - ST900274
Привод сепаратора, комплект для самостоятельной установки - ST852883
Привод механического сепаратора - ST820860

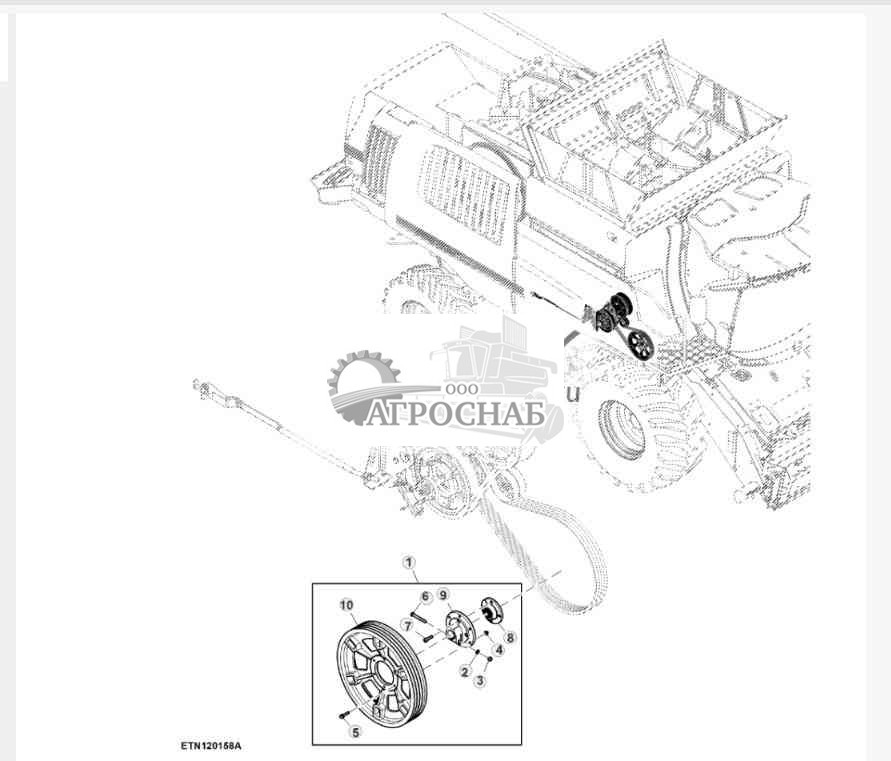

Привод неподвижного цилиндра - ST823301
![Джон Дир W650 Привод неподвижного цилиндра Привод неподвижного цилиндра]()
1 - Цилиндр AXE44381
2 - Стопорная шайба 12M7014 Примечание:12 mm
3 - Гайка 14M7275 Примечание:M12
4 - Фланцевая гайка 14M7296 Количество:6 Примечание:M10
5 - Винт 19M7805 Количество:6 Примечание:M10 X 45
6 - Винт с головкой 19M7943 Примечание:M12 X 90
7 - Винт 19M8395 Количество:4 Примечание:M12 X 40
8 - Ступица Z105035
9 - Ступица Z105036
10 - Шкив Z13273
Наверх

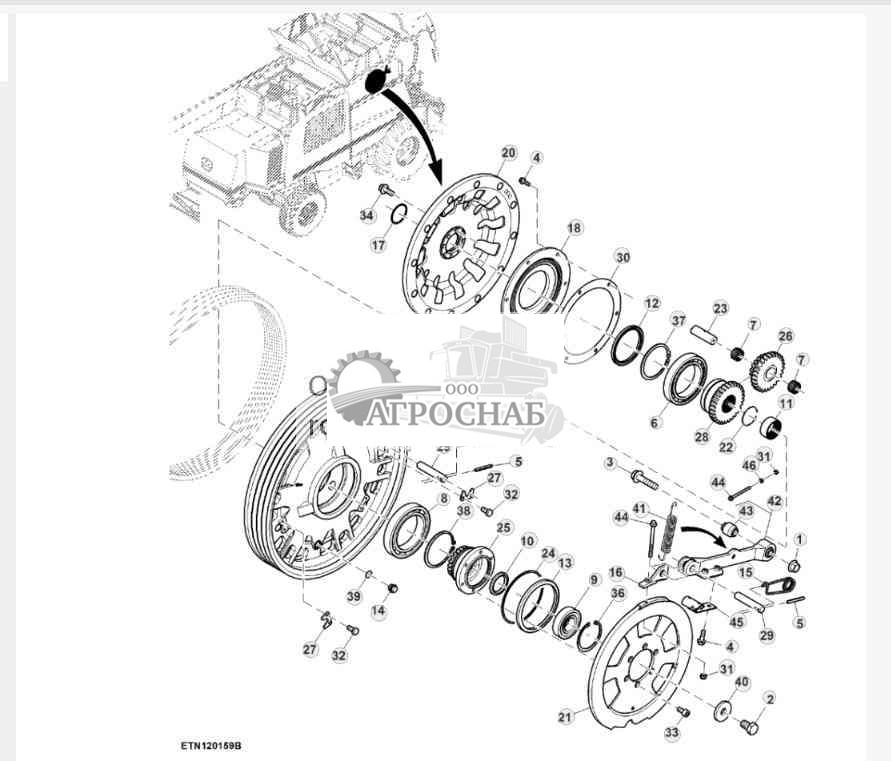

Редуктор привода барабана - ST821026
![Джон Дир W650 Редуктор привода барабана Редуктор привода барабана]()
1 - Фланцевая гайка 14M7291 Примечание:M16
2 - Винт с головкой 19M7730 Примечание:M20 X 30
3 - Винт 19M7826 Примечание:M16 X 70
4 - Винт 19M7867 Количество:8 Примечание:M8 X 25
5 - Пружинный шплинт 34M7036 Количество:2 Примечание:5 X 45 mm
6 - Шариковый подшипник AZ41340
7 - Игольчатый подшипник AZ51919 Количество:6
8 - Шариковый подшипник AZ51954
9 - Шариковый подшипник AZ53735
10 - Сальник AZ53736
11 - Игольчатый подшипник AZ53739
12 - Сальник AZ56037
13 - Сальник AZ58266
14 - Пробка сливного отверстия CC23323
15 - Быстрозамыкающийся штифт H114001 Количество:2
16 - Лепесток H127590
17 - Уплотнительное кольцо L53855
18 - Крышка Z13127
19 - Шкив Z13213
20 - Инструмент для установки Z13214
21 - Инструмент для установки Z13215
22 - Пружинное кольцо Z38133
23 - Вал сателлита Z65529 Количество:3
24 - Пружинное кольцо Z65530
25 - Солнечное зубчатое колесо Z67628 Примечание:Z = 21
26 - Сателлит планет. передачи Z68351 Количество:3
27 - Пластина Z68741 Количество:3
28 - Солнечное зубчатое колесо Z70861 Примечание:Z = 29
29 - Штифт Z70901 Количество:2
30 - Прокладка Z73902
31 - Стопорная гайка 14M7165 Примечание:M6
32 - Винт с головкой 19M6614 Количество:6 Примечание:M6 X 12
33 - Винт 19M7695 Количество:6 Примечание:M10 X 20
34 - Винт 19M7785 Количество:8 Примечание:M10 X 25
35 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
36 - Пружинное кольцо 40M1873
37 - Пружинное кольцо 40M7193
38 - Пружинное кольцо 40M7273
39 - Кольцевой уплотнитель 51M4241
40 - Шайба Z76397
41 - Пружина растяжения M45123
42 - Кулиса AZ58391
43 - Изолятор AH143746
44 - Винт L115610 Количество:4
45 - Стопор H139709
46 - Гайка 14M7027 Количество:3 Примечание:M6
Наверх
Главный привод вариатора (1 из 2) - ST904618
![Джон Дир W650 Главный привод вариатора (1 из 2) Главный привод вариатора (1 из 2)]()
1 - Шплинт 11M7028 Примечание:5 X 32 mm
2 - Фланцевая гайка 14M7291 Количество:4 Примечание:M16
3 - Фланцевая гайка 14M7299 Количество:7 Примечание:M12
4 - Фланцевая гайка 14M7300 Количество:2 Примечание:M20
5 - Стопорная гайка 14M7401 Количество:2 Примечание:M12
6 - Болт 19M7791 Количество:2 Примечание:M12 X 40
7 - Шайба 24H1513 Примечание:1-13/32" X 2" X 0.060"
8 - Шайба 24M7053 Количество:4 Примечание:17 X 30 X 3 mm
9 - Гайка 14M7276 Количество:2 Примечание:M16
10 - Винт 19M7789 Количество:3 Примечание:M12 X 30
11 - Винт 19M7793 Количество:2 Примечание:M16 X 40
12 - Винт 19M7815 Количество:2 Примечание:M12 X 60
13 - Винт 19M7817 Количество:2 Примечание:M12 X 70
14 - Винт 19M7818 Количество:4 Примечание:M12 X 80
15 - Винт с головкой 19M8046 Примечание:M16 X 70
16 - Шайба 24H1373 Количество:2 Примечание:21/32" X 1-9/16" X 0.180"
17 - Шайба 24H1447 Количество:2 Примечание:1-1/32" X 1-1/2" X 0.036"
18 - Шайба 24H1448 Примечание:1-1/32" X 1-1/2" X 0.120"
19 - Шпонка вала 26M6787 Количество:2 Примечание:10 X 32 mm
20 - Шариковый подшипник AH108813 Количество:2
21 - Рукоять AH113139
22 - Шланг AH121007 Примечание:LGTH = 1400 mm
23 - Опора AH122451
24 - Сальник AA5607R Количество:2
25 - Втулка H171061 Количество:2
26 - Сальник AH136497
27 - Натяжной шкив AH141762
28 - Полушкив AH141973
29 - Редукционный клапан AE38448
30 - Смазочная арматура JD7759 Количество:3
31 - Узел пружины AH148893
32 - Шайба H96226 Количество:2
33 - Винт H110168
34 - Ступица AZ104500
35 - Сальник AH106110 Количество:2
36 - Шайба E18993 Количество:2
37 - Кольцо H107389
38 - Клиновой ремень HXE94488 Примечание:LGTH = 2830 mm
39 - Рым-болт H116065
40 - Указатель H116862
41 - Корп. подшипн. без подш. H121134
42 - Опора H131482
43 - Рым-болт H131485
44 - Полушкив H145955
45 - Ступица H146394
46 - Корп. подшипн. без подш. H203974
47 - Кронштейн H94386 Количество:2
48 - Шайба H96227
49 - Шайба H96232
50 - Шкив HXE20901
51 - Смазочная арматура JD7788
52 - Смазочная арматура JD7839
53 - Пружина сжатия N61654
54 - Пружинное кольцо P46402
55 - Колпачок R50770 Количество:2
56 - Шайба T146246 Количество:2
57 - Ось Z106285
58 - Втулка HXE35700
59 - Рым-болт HXE100609
60 - Штифт HXE122056 Примечание:SUB FOR H127596
61 - Смазочная арматура JD7798 Количество:3
62 - Рым-болт H127583
63 - Штифт T22714
64 - Винт 19M7819 Количество:2 Примечание:M12 X 90
65 - Винт 19M7805 Количество:2 Примечание:M10 X 45
66 - Хомут AH155661
67 - Подпорка AH155414
68 - Винт с головкой 19M7608 Примечание:M16 X 30
69 - Пружинное кольцо 40M7109
70 - Шайба T20217 Количество:4
71 - Комплект эксцентриков AH170157 Количество:2
72 - Зажимная скоба AH225365
73 - Зажимная скоба AH225363 Количество:3
74 - Гайка E12379
75 - Зажимная скоба H140149 Количество:2
76 - Винт 37H26 Количество:2 Примечание:0.116" X 1/4"
Наверх
Главный привод вариатора (2 из 2) - ST821213
![Джон Дир W650 Главный привод вариатора (2 из 2) Главный привод вариатора (2 из 2)]()
1 - Винт 19M7784 Количество:3 Примечание:M10 X 20
2 - Винт 19M7785 Количество:3 Примечание:M10 X 25
3 - Винт 19M7835 2 Примечание:M10 X 35
4 - Шайба 24H1668 Примечание:1-17/64" X 2-1/4" X 0.134"
5 - Шайба 24M7178 Количество:2 Примечание:10.500 X 30 X 2.500 mm
6 - Гидравлический цилиндр AH169769
7 - Штуцерное соединение AH139238
8 - Пружинное кольцо H135292
9 - Сальник H176205
10 - Опора AXE43668
11 - Фланцевая гайка 14M7296 Количество:8 Примечание:M10
12 - Клиновой ремень HXE94485 Примечание:LGTH = 2290 mm, SUB FOR HXE51101
13 - Прокладка H102533 Примечание:TK = 0.762mm
14 - Крепление со штифтом H110237
15 - Корпус H175483
16 - Полушкив AH141820
17 - Втулка H148131
18 - Втулка H93630
19 - Пружинное кольцо H93631
20 - Смазочная арматура JD7798 Количество:2
21 - Пружинное кольцо P48691
22 - Сальник AH87141
23 - Сальник AH94853
24 - Стопорная гайка H165447
25 - Полушкив HXE74438
Наверх

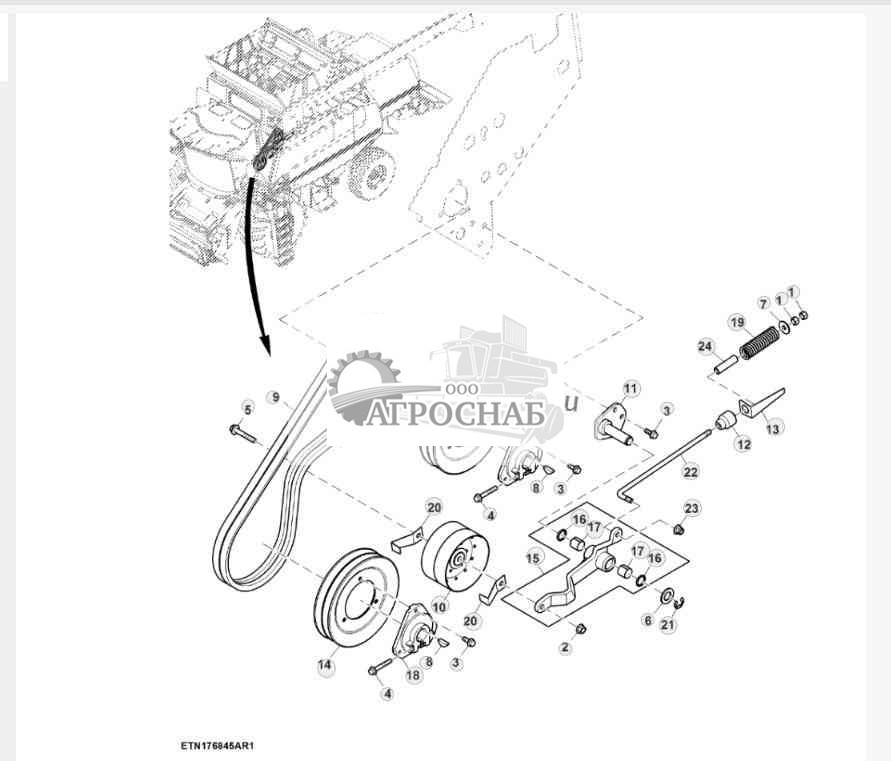

Привод битера - ST900274
![Джон Дир W650 Привод битера Привод битера]()
1 - Гайка 14M7275 Количество:2 Примечание:M12
2 - Фланцевая гайка 14M7299 Примечание:M12
3 - Винт 19M7785 Количество:9 Примечание:M10 X 25
4 - Винт 19M7808 Количество:2 Примечание:M10 X 65
5 - Винт 19M7817 Примечание:M12 X 70
6 - Шайба 24M7091 Примечание:26 X 44 X 4 mm
7 - Шайба 24M7102 Примечание:13.500 X 44 X 4 mm
8 - Шпонка вала 26M6787 Количество:2 Примечание:10 X 32 mm
9 - Набор ремня AH139436 Примечание:LGTH = 2000 mm, WIDTH = 22.33 mm
10 - Натяжной шкив AH165364
11 - Штифт AH212002
12 - Ось поворота H170141
13 - Указатель HXE118146
14 - Шкив H159814 Количество:2
15 - Рукоять AH131508
16 - Сальник AA5607R Количество:2
17 - Втулка H171061 Количество:2
18 - Ступица H128327 Количество:2
19 - Пружина H82418
20 - Кронштейн H94386 Количество:2
21 - Пружинное кольцо P46402
22 - Г-образный болт HXE107447
23 - Стопорная гайка 14M7401 Примечание:M12
24 - Шланг ....... Примечание:CTL 70 mm, MF TY22326
Наверх

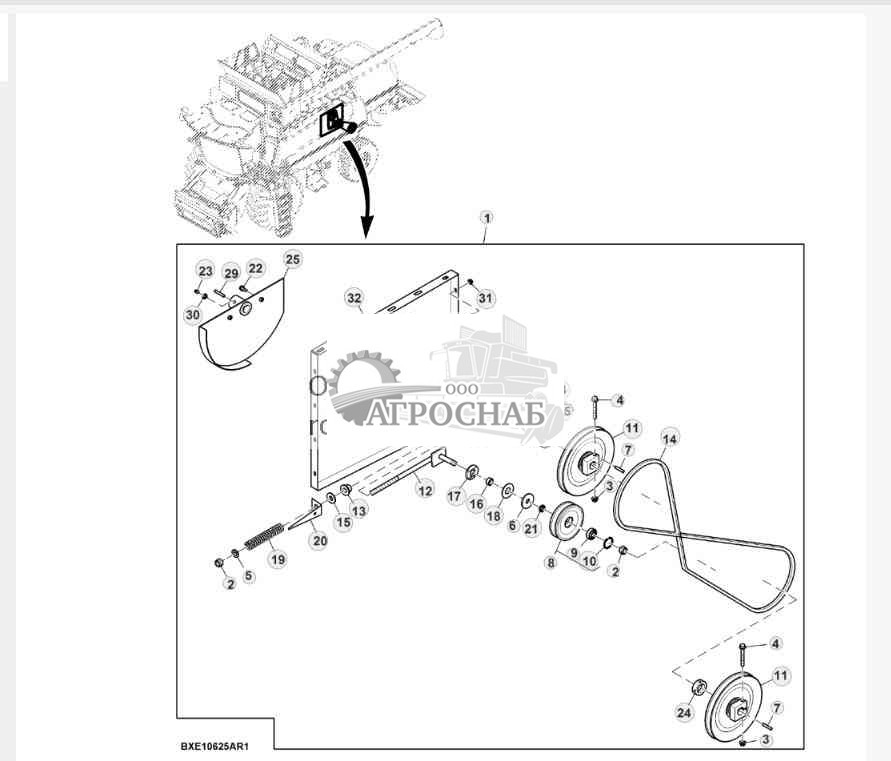

Привод сепаратора, комплект для самостоятельной установки - ST852883
![Джон Дир W650 Привод сепаратора, комплект для самостоятельной установки Привод сепаратора, комплект для самостоятельной установки]()
1 - Комплект сепаратора BXE10625
2 - Стопорная гайка 14M7170 Количество:2 Примечание:M16
3 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
4 - Винт 19M7810 Количество:2 Примечание:M10 X 80
5 - Шайба 24M7053 Примечание:17 X 30 X 3 mm
6 - Шайба 24M7103 Примечание:17.500 X 56 X 5 mm
7 - Шпонка вала 49M4111 Количество:2 Примечание:8 X 7 X 40 mm
8 - Натяжной шкив AZ100361
9 - Шариковый подшипник JD9214
10 - Пружинное кольцо 40M1860
11 - Шкив AZ100363 Количество:2
12 - Натяжное устройство AZ62674
13 - Ось поворота H129208
14 - Клиновой ремень HXE75054 Примечание:LGTH = 2810 mm, WIDTH = 16.764 mm
15 - Шайба L18889
16 - Распорная втулка Z33404
17 - Шайба Z76933
18 - Шайба Z77808
19 - Пружина 14262
20 - Указатель H171659
21 - Шайба HXE65440
22 - Винт 19M7866 Количество:9 Примечание:M8 X 20
23 - Установочный винт 22M7147 Примечание:M10 X 16
24 - Эксцентр. контров. кольцо AH133191
25 - Ступица AXE45150
26 - Формован. фланцевый корпус E10018
27 - Шариковый подшипник JD39103
28 - Винт 19M7785 Количество:3 Примечание:M10 X 25
29 - Шпонка вала 49M4836 Примечание:8 X 7 X 45 mm
30 - Гайка 14M7152 Примечание:M10
31 - Фланцевая гайка 14M7298 Количество:7 Примечание:M8
32 - Крышка AXE56617
33 - Кронштейн HXE110233
34 - КОЛЕСО AXE63135
35 - Установочный винт HXE113468
Наверх

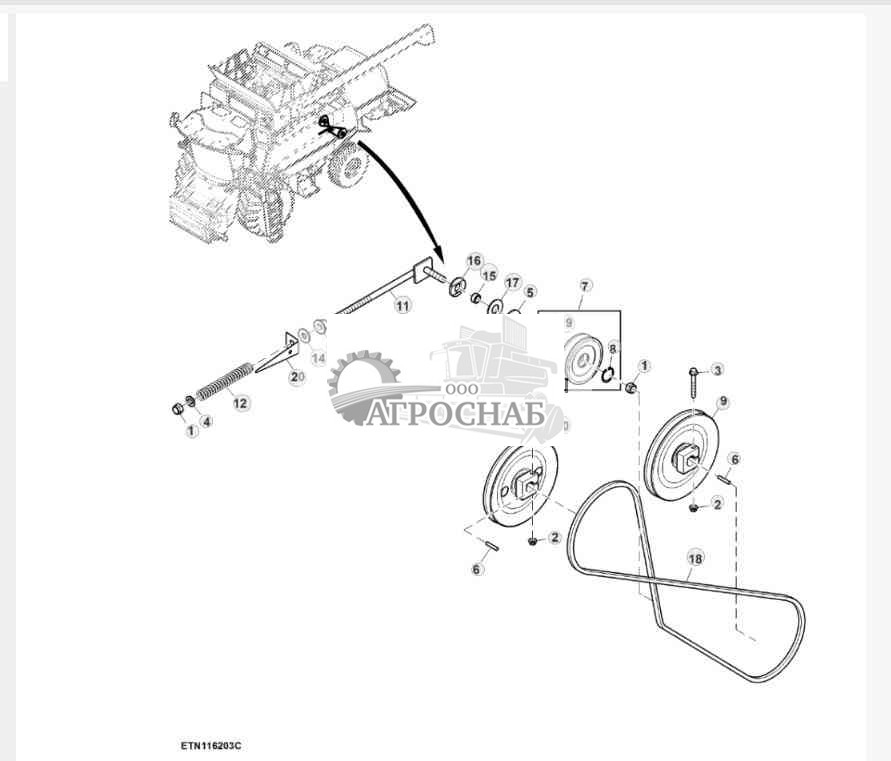

Привод механического сепаратора - ST820860
![Джон Дир W650 Привод механического сепаратора Привод механического сепаратора]()
1 - Стопорная гайка 14M7170 Количество:2 Примечание:M16
2 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
3 - Винт 19M7810 Количество:2 Примечание:M10 X 80
4 - Шайба 24M7053 Примечание:17 X 30 X 3 mm
5 - Шайба 24M7103 Примечание:17.500 X 56 X 5 mm
6 - Шпонка вала 49M4111 Количество:2 Примечание:8 X 7 X 40 mm
7 - Натяжной шкив AZ100361
8 - Пружинное кольцо 40M1860
9 - Шкив AZ100363
10 - Шкив AZ103178
11 - Натяжное устройство AZ62674
12 - Пружина 14262
13 - Ось поворота H129208
14 - Шайба L18889
15 - Распорная втулка Z33404
16 - Шайба Z76933
17 - Шайба Z77808
18 - Клиновой ремень HXE75054 Примечание:LGTH = 2810 mm, WIDTH = 16.8 mm
19 - Шариковый подшипник JD9214
20 - Указатель H171659
21 - Шайба HXE65440
Наверх
