Содержимое: Каталог Запчастей John Deere :W650 Combine (PIN 1Z0W650XXXX110000-1Z0W650XXXX114999)(PIN 1JZW650XXXX110000-1JZW650XXXX114999)(Russian) - PC14155 SH Зерноочистка SHDV Приводы и силовые установки

Привод промежуточного вал сепаратора - ST901479

Комплект щеток для крышки промежуточного вала молотилки - ST867948

Привод очистного вентилятора, стандартная скорость - ST901040

Viscous Fan Drive, Slow Cleaning Shoe, Corn, Attachment - ST852705 ( Вязкостная Привода Вентилятора, Медленная Чистка Обуви, Кукуруза, Привязанность - )

Привод очистного вентилятора, низкая скорость - ST900429

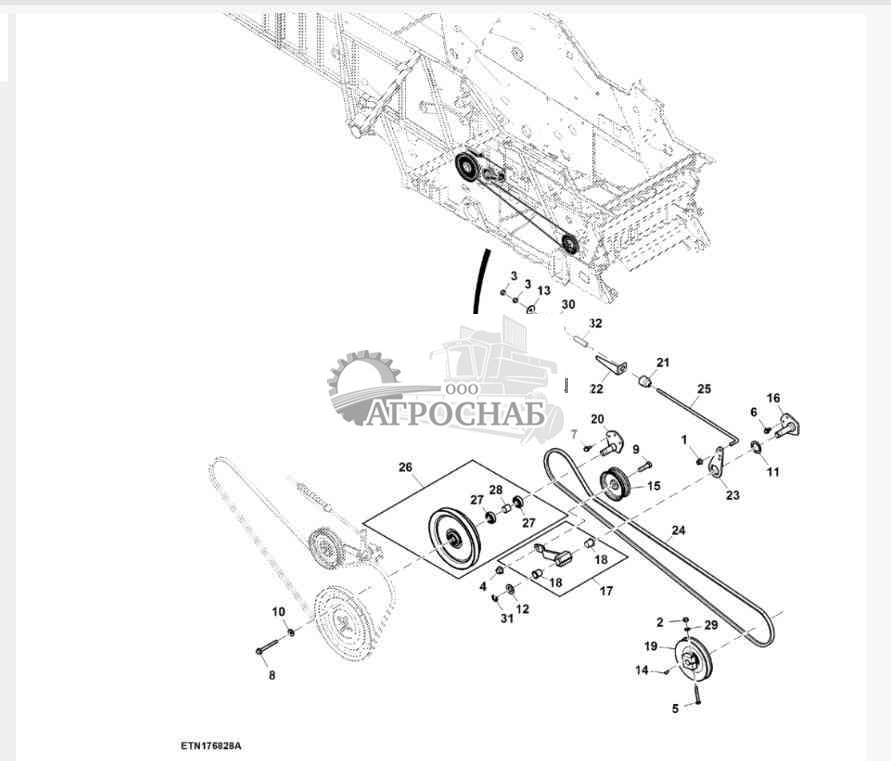

Привод транспортного шнека - ST900469

1 - Стопорная гайка 14M7401 Примечание:M12
2 - Гайка 14M7274 Примечание:M10
3 - Гайка 14M7275 Количество:2 Примечание:M12
4 - Фланцевая гайка 14M7291 Примечание:M16
5 - Винт с головкой 19M7479 Примечание:M10 X 80
6 - Винт 19M7784 Количество:3 Примечание:M10 X 20
7 - Винт 19M7785 Количество:3 Примечание:M10 X 25
8 - Винт 19M7837 Примечание:M12 X 110
9 - Винт с головкой 19M8295 Примечание:M16 X 55
10 - Шайба 24H1850 Примечание:17/32" X 1-1/4" X 0.180"
11 - Шайба 24H1929 Примечание:1-5/8" X 2-1/4" X 0.120"
12 - Шайба 24M7091 Количество:2 Примечание:26 X 44 X 4 mm
13 - Шайба 24M7102 Примечание:13.500 X 44 X 4 mm
14 - Шпонка вала 26M7001 Примечание:8 X 22 mm
15 - Натяжной шкив AE22622
16 - Штифт AH212002
17 - Рычаг AXE65466
18 - Втулка HXE118193 Количество:2
19 - Шкив AXE49671
20 - Ось поворота AZ62991
21 - Ось поворота H170141
22 - Указатель HXE118145
23 - Рычаг HXE74440
24 - Клиновой ремень HXE87482 Примечание:LGTH = 3240 mm, WIDTH = 16.764
25 - Г-образный болт HXE104199
26 - Шкив AXE49669
27 - Шариковый подшипник JD30198 Количество:2
28 - Втулка Z67309
29 - Стопорная шайба 12M7066 Примечание:10 mm
30 - Пружина H82418
31 - Пружинное кольцо P46402
32 - Шланг ....... Примечание:CTL 70 mm, MF TY22326

Наверх

Привод промежуточного вал сепаратора - ST901479

1 - Гайка 14M7275 Количество:2 Примечание:M12
2 - Фланцевая гайка 14M7291 Примечание:M16
3 - Стопорная гайка 14M7413 Примечание:M24
4 - Винт 19M7788 1 Примечание:M12 X 25
5 - Винт 19M7811 Количество:6 Примечание:M10 X 90
6 - Винт 19M7826 Количество:2 Примечание:M16 X 70
7 - Шайба 24M7091 Количество:2 Примечание:26 X 44 X 4 mm
8 - Шайба 24M7180 Примечание:13 X 37 X 3 mm
9 - Шпонка вала 26M6787 Примечание:10 X 32 mm
10 - Рукоять AH163830
11 - Втулка H171061 Количество:2
12 - Натяжной шкив AH204389 Количество:2
13 - Шкив AXE48500
14 - Шпонка вала CE31405
15 - Указатель HXE118147
16 - Ось поворота H170141
17 - Клиновой ремень HXE73868 Примечание:LGTH = 5740 mm, WIDTH = 35.81 mm
18 - Шкив HXE73883
19 - Шкив HXE73884
20 - Промежуточный вал HXE89024
21 - Пружинное кольцо P46402
22 - Пружина сжатия H26552
23 - Шариковый подшипник AXE44595 Количество:2
24 - Штифт AH212002
25 - Стопорная гайка 14M7401 Примечание:M12
26 - Г-образный болт HXE107449
27 - Сальник AA5607R Количество:2
28 - Шланг HXE112684 Примечание:LGTH = 45 mm
29 - Рукоять H170101
30 - Шайба L18889 Количество:4

Наверх

Комплект щеток для крышки промежуточного вала молотилки - ST867948

1 - Щетка HXE105958 Количество:2
2 - Винт 37M7465 Количество:8 Примечание:M4 X 10

Наверх

Привод очистного вентилятора, стандартная скорость - ST901040

1 - Шплинт 11M7021 Примечание:4 X 25 mm
2 - Гайка 14M7275 Количество:3 Примечание:M12
3 - Фланцевая гайка 14M7298 Примечание:M8
4 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
5 - Фланцевая гайка 14M7300 Количество:2 Примечание:M20
6 - Винт с головкой 19M7331 Примечание:M12 X 65
7 - Винт 19M7786 Количество:4 Примечание:M10 X 30
8 - Винт 19M7788 Примечание:M12 X 25
9 - Винт 19M7789 Количество:3 Примечание:M12 X 30
10 - Винт 19M7790 Количество:2 Примечание:M12 X 35
11 - Винт 19M7843 Примечание:M16 X 35
12 - Винт 19M7868 Примечание:M8 X 30
13 - Винт 19M8339 Примечание:M10 X 55
14 - Шайба 24H1314 Примечание:13/32" X 1-3/4" X 7/64"
15 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
16 - Шайба 24M7091 Количество:2 Примечание:26 X 44 X 4 mm
17 - Шайба 24M7180 Примечание:13 X 37 X 3 mm
18 - Шайба 24M7242 Примечание:21.400 X 42 X 5 mm
19 - Шайба 28H1511 Примечание:0.364" X 0.540" X 1/4"
20 - Крепление со штифтом 45M7094 Примечание:12 X 40 mm
21 - Натяжной шкив AH165364
22 - Штифт AH212002
23 - Подшипник расцепления AH229175
24 - Рычаг AXE65466
25 - Втулка HXE118193 Количество:2
26 - Рукоять AXE43537 Количество:2
27 - Центральный шкив AXE44580
28 - Фланцевая гайка 14M7296 Примечание:M10
29 - Винт 19M7806 Примечание:M10 X 50
30 - Конец тяги со ст. вилки AXE60518
31 - Шланг HXE112684 Примечание:LGTH = 45 mm
32 - Полушкив AXE50595
33 - Смазочная арматура JD7797 Количество:2
34 - Сальник AH14080 Количество:2
35 - Установочный штифт R32192 Количество:3
36 - Указатель HXE118147
37 - Ось поворота H170141
38 - Кольц. упл. V-обр. сеч. H225992
39 - Болт H232610 Количество:2
40 - Упорное кольцо H232611
41 - Рычаг HXE79772
42 - Кронштейн HXE79774
43 - Ступица HXE89026
44 - Шкив HXE89053
45 - Шайба 24H1929 Примечание:1-5/8" X 2-1/4" X 0.120"
46 - Клиновой ремень HXE75142 Примечание:LGTH = 2390 mm, WIDTH = 23.3 mm
47 - Пружинное кольцо P46402
48 - Кронштейн H94386 Количество:2
49 - Клиновой ремень HXE98150 Примечание:LGTH = 2658 mm, WIDTH = 38.1 mm
50 - Винт 19M7807 Количество:6 Примечание:M10 X 60
51 - Установочный винт 22M7072 Количество:2 Примечание:M6 X 10
52 - Шкив AXE43560
53 - Пружинное кольцо 40M7044
54 - Шкив HXE73984
55 - Шариковый подшипник AXE44593
56 - Шкив AXE52322
57 - Пружинное кольцо 40M7146
58 - Шариковый подшипник AXE44594
59 - Установочный штифт HXE98768 Количество:3
60 - Полушкив AXE52321
61 - Сальник HXE85738 Количество:2
62 - Смазочная арматура JD7759
63 - Ступица HXE92866
64 - Шпонка вала 49M5504 Количество:2 Примечание:10 X 8 X 32 mm
65 - Пружина сжатия HXE98270
66 - Штифт с канавкой 25M3813 Количество:2 Примечание:6 X 56 mm
67 - Шайба HXE74168 Количество:2
68 - Винт 19M8039 Примечание:M8 X 80
69 - Стопорная гайка 14M7396 Примечание:M8
70 - Подпорка AXE52841
71 - Ось HXE101030
72 - Пружина сжатия H26552
73 - Распорная втулка CC129237

Наверх

Viscous Fan Drive, Slow Cleaning Shoe, Corn, Attachment - ST852705 ( Вязкостная Привода Вентилятора, Медленная Чистка Обуви, Кукуруза, Привязанность - )

1 - Виско-привод вентилятора BXE10624
2 - Фланцевая гайка 14M7296 Примечание:M10
3 - Винт 19M7806 Примечание:M10 X 50
4 - Метка HXE104188
5 - Центральный шкив AXE44581

Наверх

Привод очистного вентилятора, низкая скорость - ST900429

1 - Шплинт 11M7021 Примечание:4 X 25 mm
2 - Гайка 14M7275 Количество:3 Примечание:M12
3 - Фланцевая гайка 14M7298 Примечание:M8
4 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
5 - Фланцевая гайка 14M7300 Количество:2 Примечание:M20
6 - Винт с головкой 19M7331 Примечание:M12 X 65
7 - Винт 19M7786 Количество:4 Примечание:M10 X 30
8 - Винт 19M7788 Примечание:M12 X 25
9 - Винт 19M7789 Количество:3 Примечание:M12 X 30
10 - Винт 19M7790 Количество:2 Примечание:M12 X 35
11 - Винт 19M7843 Примечание:M16 X 35
12 - Винт 19M7868 Примечание:M8 X 30
13 - Винт 19M8339 Примечание:M10 X 55
14 - Шайба 24H1314 Примечание:13/32" X 1-3/4" X 7/64"
15 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
16 - Шайба 24M7091 Количество:2 Примечание:26 X 44 X 4 mm
17 - Шайба 24M7180 Примечание:13 X 37 X 3 mm
18 - Шайба 24M7242 Примечание:21.400 X 42 X 5 mm
19 - Шайба 28H1511 Примечание:0.364" X 0.540" X 1/4"
20 - Крепление со штифтом 45M7094 Примечание:12 X 40 mm
21 - Натяжной шкив AH165364
22 - Штифт AH212002
23 - Подшипник расцепления AH229175
24 - Рычаг AXE65466
25 - Втулка HXE118193 Количество:2
26 - Рукоять AXE43537 Количество:2
27 - Центральный шкив AXE44581
28 - Фланцевая гайка 14M7296 Примечание:M10
29 - Винт 19M7806 Примечание:M10 X 50
30 - Конец тяги со ст. вилки AXE60518
31 - Метка HXE104188
32 - Полушкив AXE50595
33 - Смазочная арматура JD7797 Количество:2
34 - Сальник AH14080 Количество:2
35 - Установочный штифт R32192 Количество:3
36 - Указатель HXE118147
37 - Ось поворота H170141
38 - Кольц. упл. V-обр. сеч. H225992
39 - Болт H232610 Количество:2
40 - Упорное кольцо H232611
41 - Рычаг HXE79772
42 - Кронштейн HXE79774
43 - Ступица HXE89026
44 - Шкив HXE89053
45 - Шайба 24H1929 Примечание:1-5/8" X 2-1/4" X 0.120"
46 - Клиновой ремень HXE75142 Примечание:LGTH = 2390 mm, WIDTH = 23.3 mm
47 - Пружинное кольцо P46402
48 - Кронштейн H94386 Количество:2
49 - Клиновой ремень HXE98150 Примечание:LGTH = 2658 mm, WIDTH = 38.1 mm
50 - Винт 19M7807 Количество:6 Примечание:M10 X 60
51 - Установочный винт 22M7072 Количество:2 Примечание:M6 X 10
52 - Шкив AXE43560
53 - Пружинное кольцо 40M7044
54 - Шкив HXE73984
55 - Шариковый подшипник AXE44593
56 - Шкив AXE52322
57 - Пружинное кольцо 40M7146
58 - Шариковый подшипник AXE44594
59 - Установочный штифт HXE98768 Количество:3
60 - Полушкив AXE52321
61 - Сальник HXE85738 Количество:2
62 - Смазочная арматура JD7759
63 - Ступица HXE92866
64 - Шпонка вала 49M5504 Количество:2 Примечание:10 X 8 X 32 mm
65 - Пружина сжатия HXE98270
66 - Штифт с канавкой 25M3813 Количество:2 Примечание:6 X 56 mm
67 - Шайба HXE74168 Количество:2
68 - Винт 19M8039 Примечание:M8 X 80
69 - Стопорная гайка 14M7396 Примечание:M8
70 - Подпорка AXE52841
71 - Ось HXE101030
72 - Пружина сжатия H26552
73 - Распорная втулка CC129237
74 - Шланг HXE112684 Примечание:LGTH = 45 mm

Наверх
