Содержимое: Каталог Запчастей John Deere :W650 Combine (PIN 1Z0W650XXXX110000-1Z0W650XXXX114999)(PIN 1JZW650XXXX110000-1JZW650XXXX114999)(Russian) - PC14155 FH Наклонная камера FHHY Гидравл. система
Клапан регулирования расхода механизма подъема жатки - ST831860
Гидравлические трубопроводы подъема жатки - ST927740
Гидравлический трубопровод и фитинги подъема жатки, 70 mm - ST943320
Гидравлический цилиндр подъема жатки, 70 mm - ST943330
Гидравлический трубопровод и фитинги подъема жатки, 63 mm - ST943459
Гидравлический цилиндр подъема жатки, 63 mm - ST943466
Гидравлический трубопровод и фитинги механизма подъема жатки, 63 mm, HillMaster™ - ST943364
Гидравлический цилиндр подъема жатки, 63 mm, HillMaster™ - ST943374
Гидравлический трубопровод и фитинги механизма подъема жатки, 70 mm, HillMaster™ - ST943474
Гидравлический цилиндр подъема жатки, 70 mm, HillMaster™ - ST943487
Гидравлические трубопроводы привода мотовила - ST904598
Электромагнитный клапан привода мотовила - ST832287

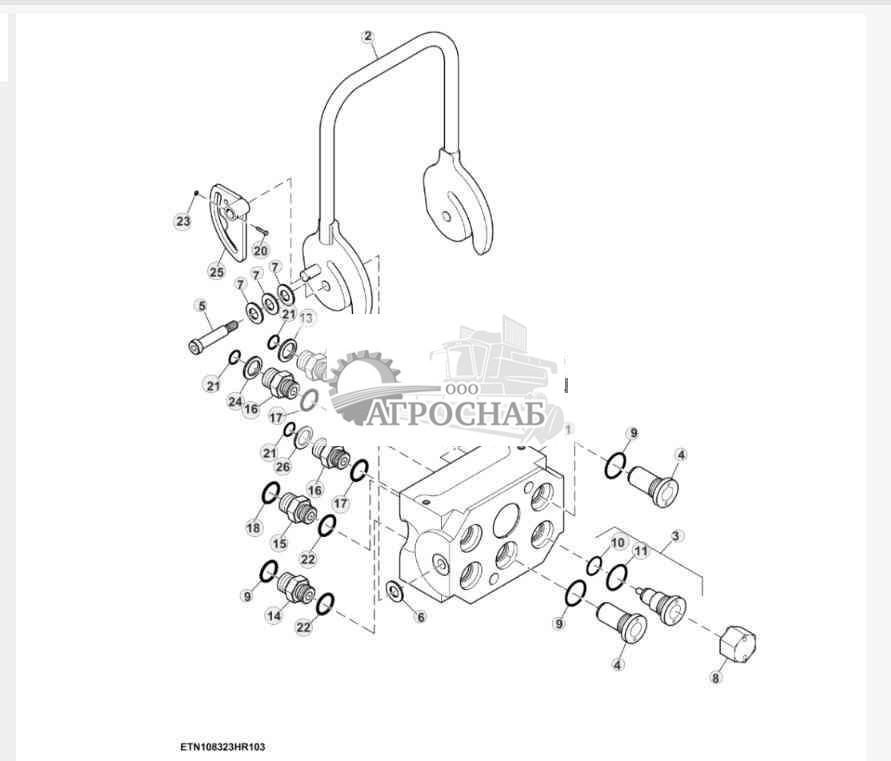

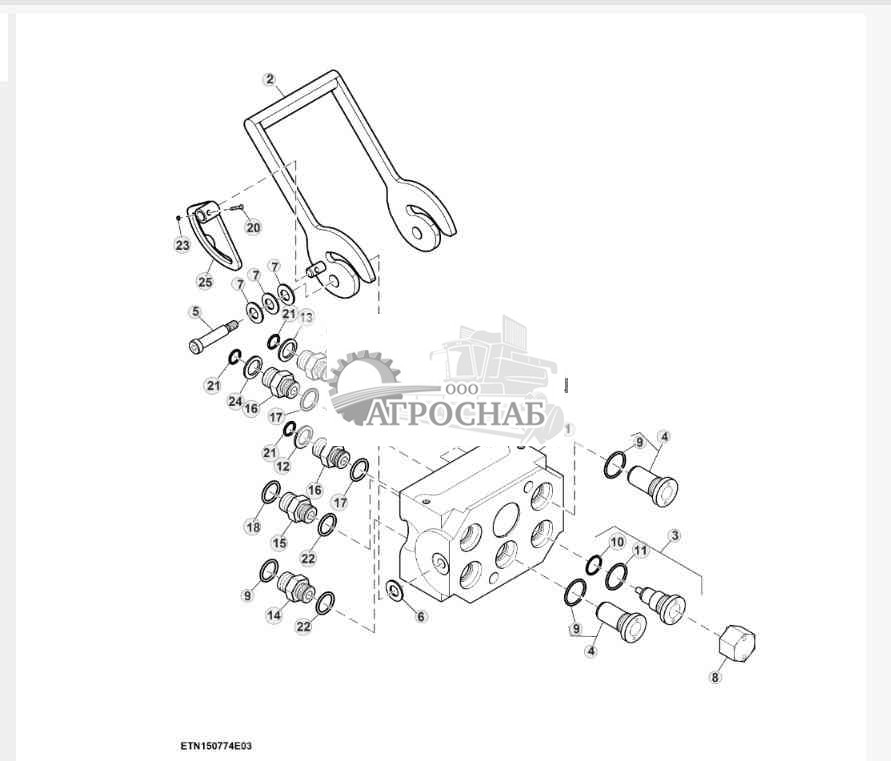

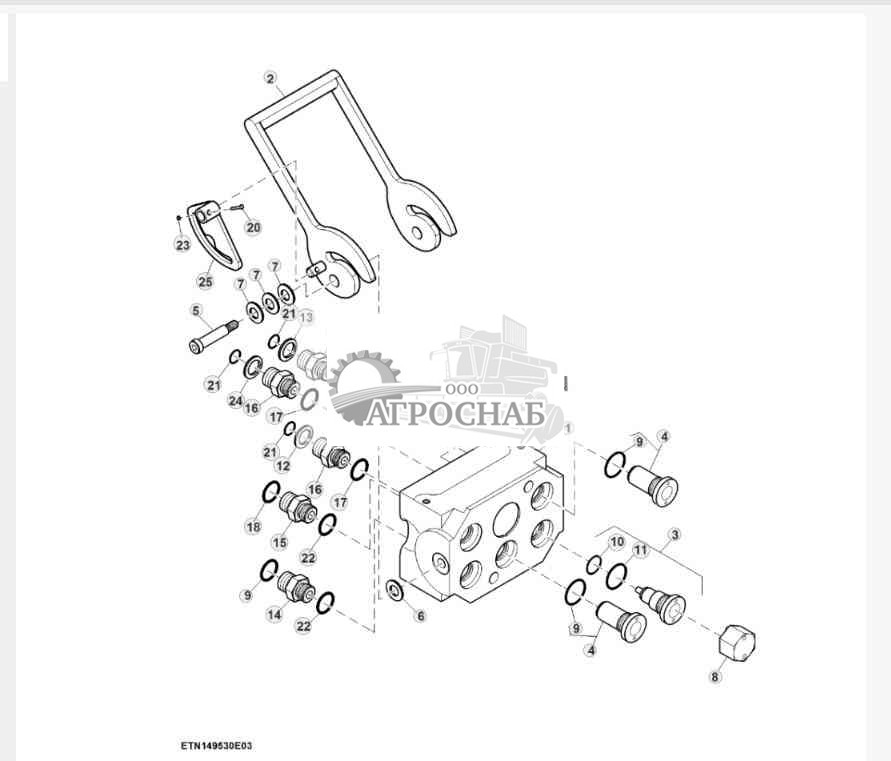

Клапан комбинированной муфты - ST941468

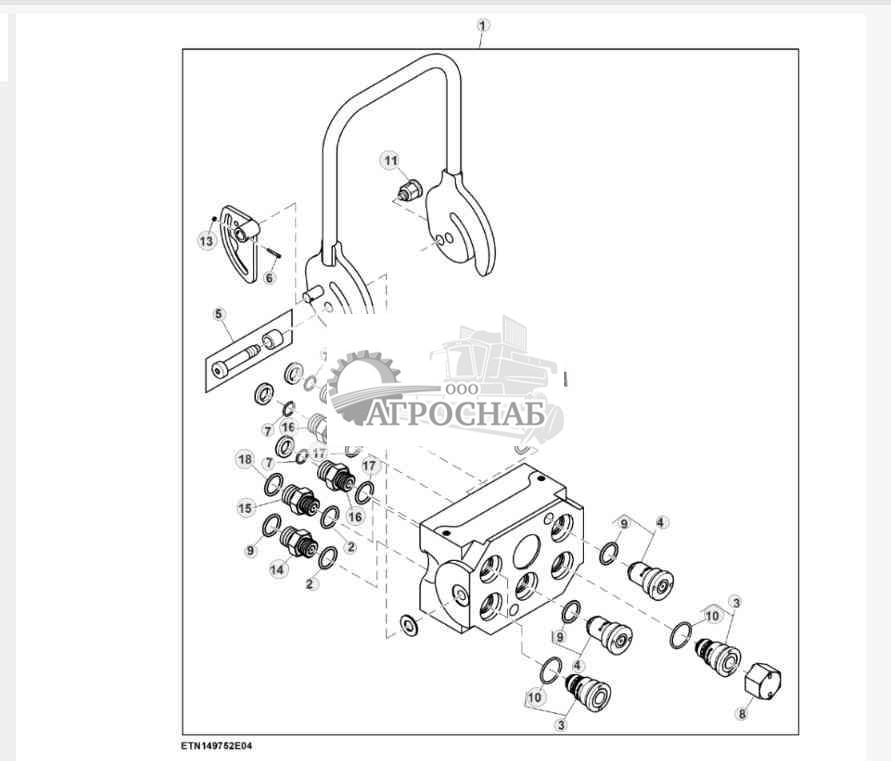

Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941441

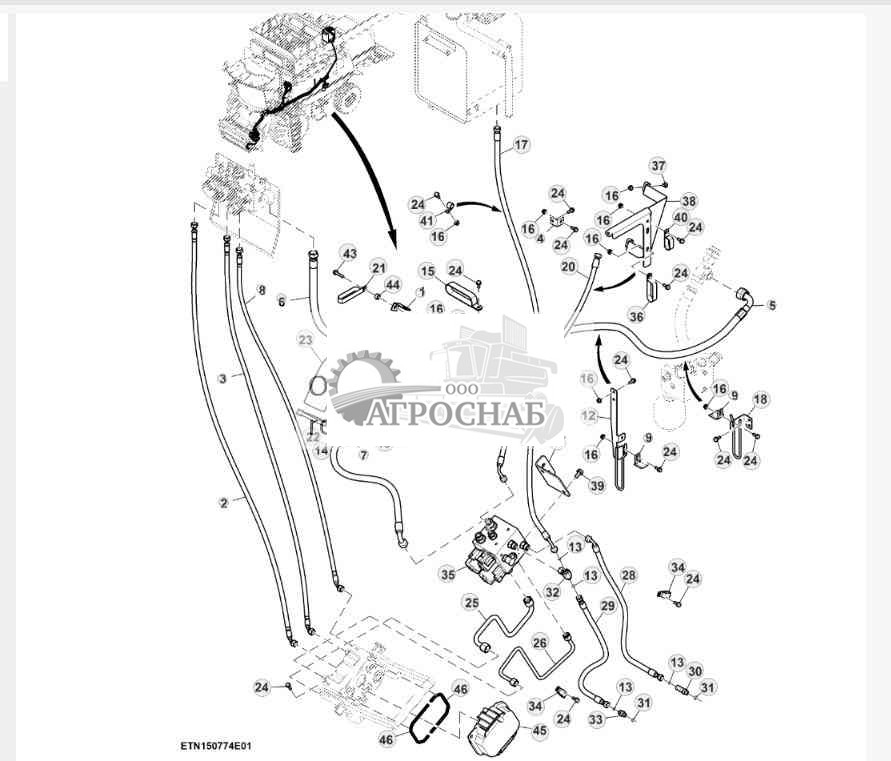

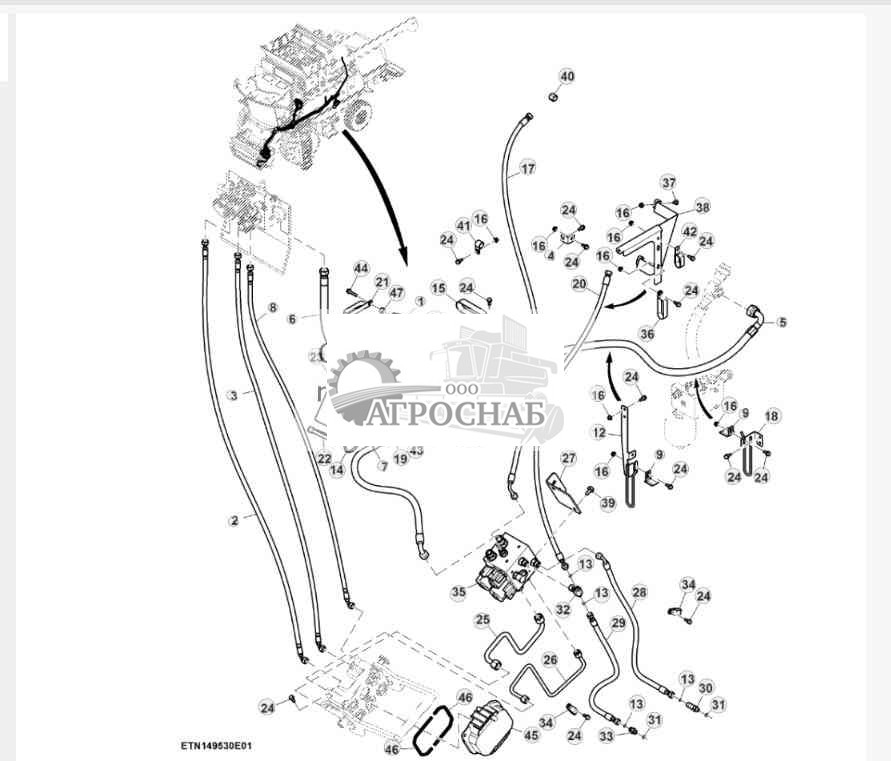

Гидравлические трубопроводы привода мотовила, 3-ступенчатая трансмиссия - ST859242

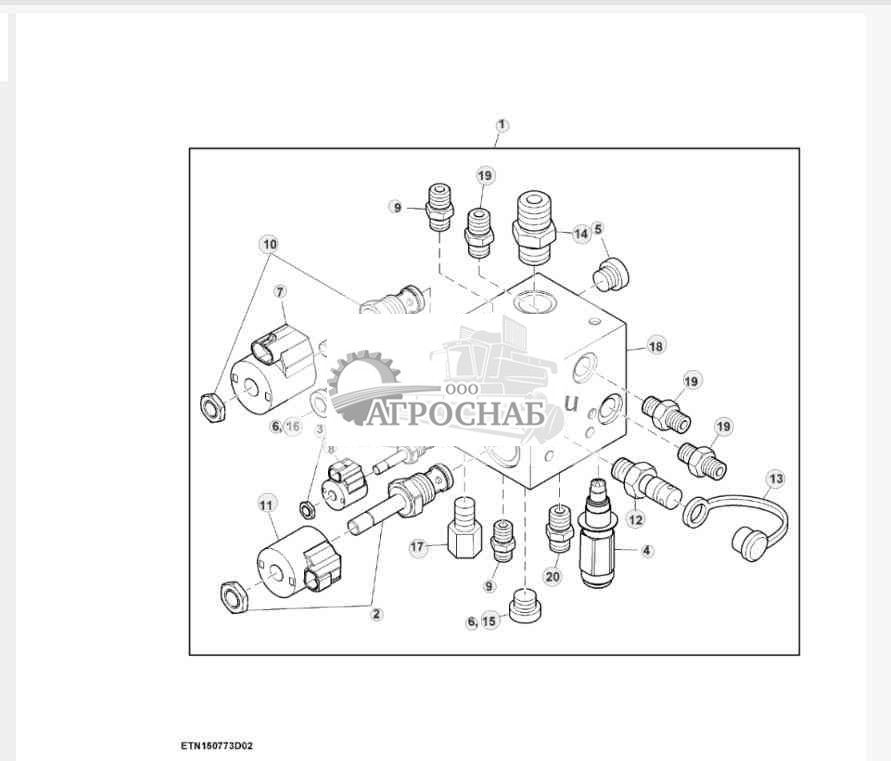

Компоненты соленоидного клапана - ST858826
Клапан комбинированной муфты - ST941472

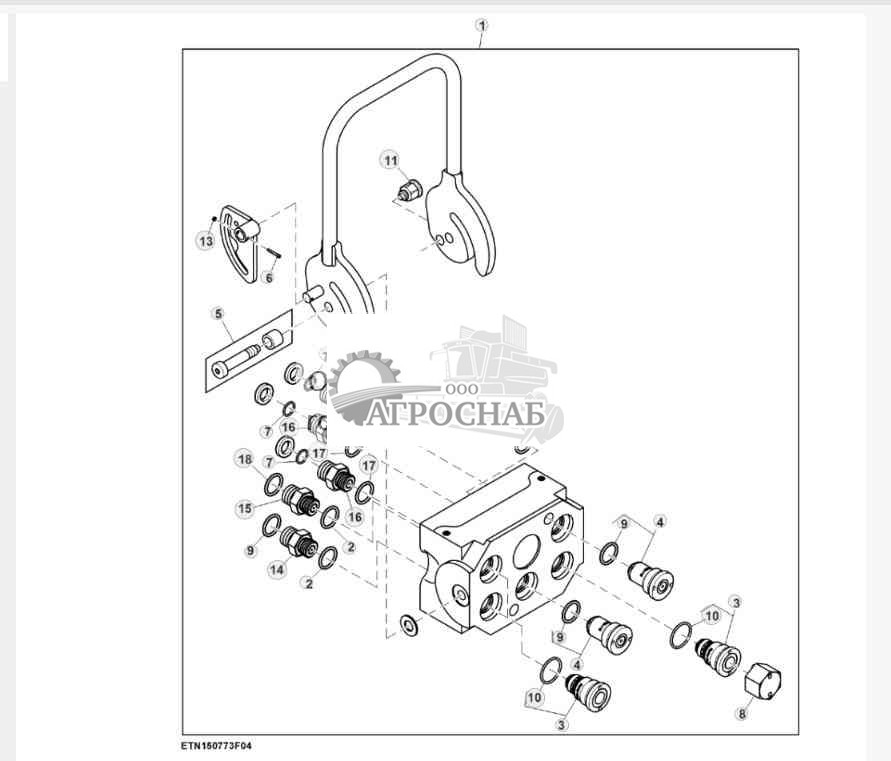

Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941444

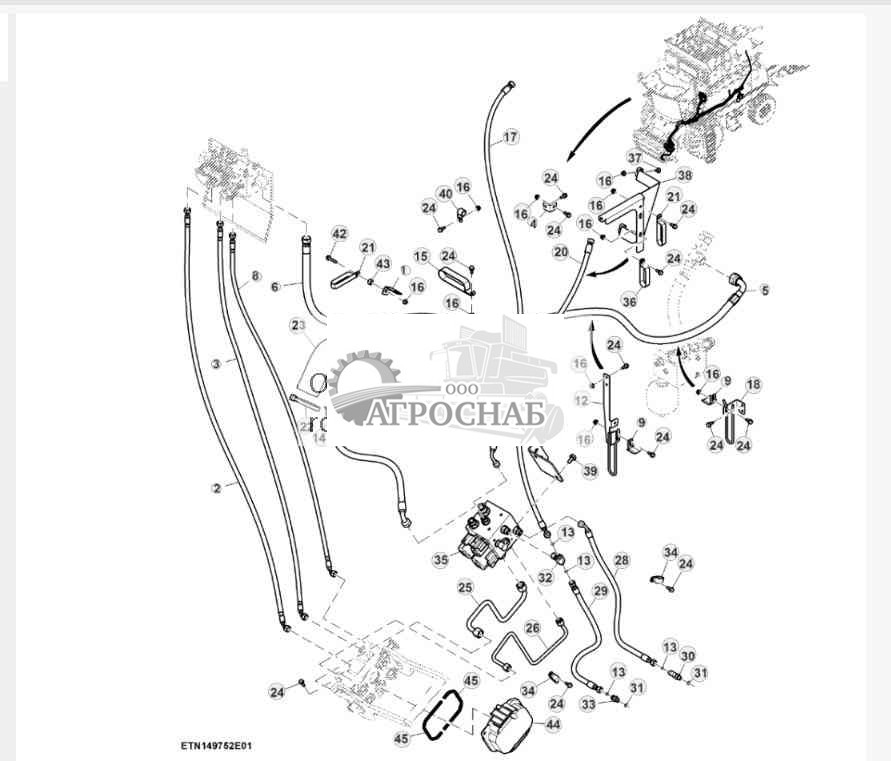

Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач - ST859243
Компоненты соленоидного клапана - ST858887
Клапан комбинированной муфты - ST941521
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941445

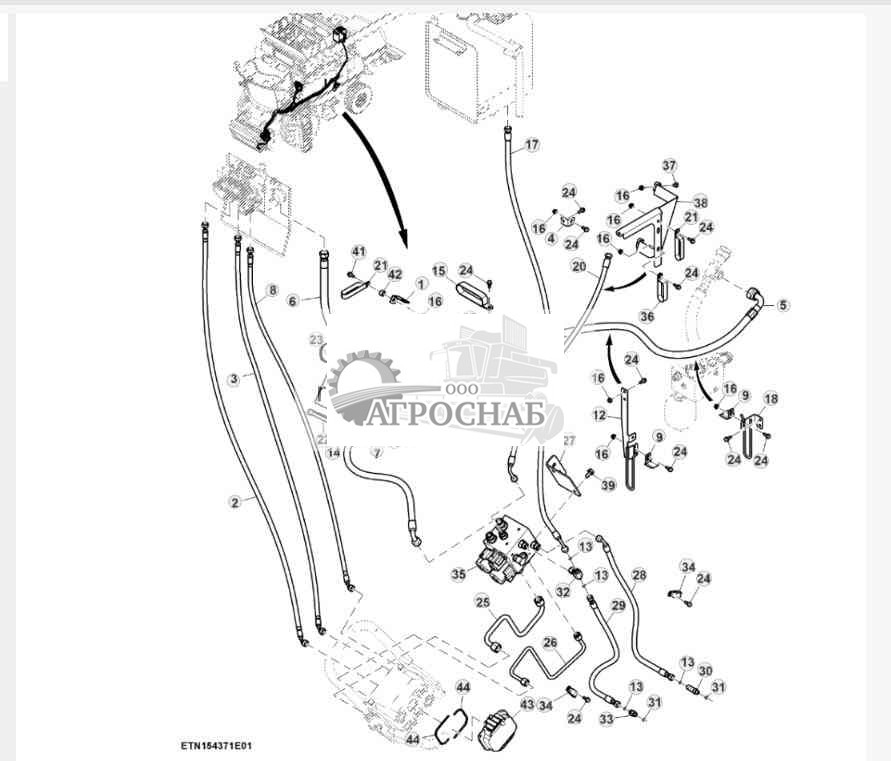

Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач, HillMaster™ - ST859292
Компоненты соленоидного клапана, HillMaster™ - ST858898

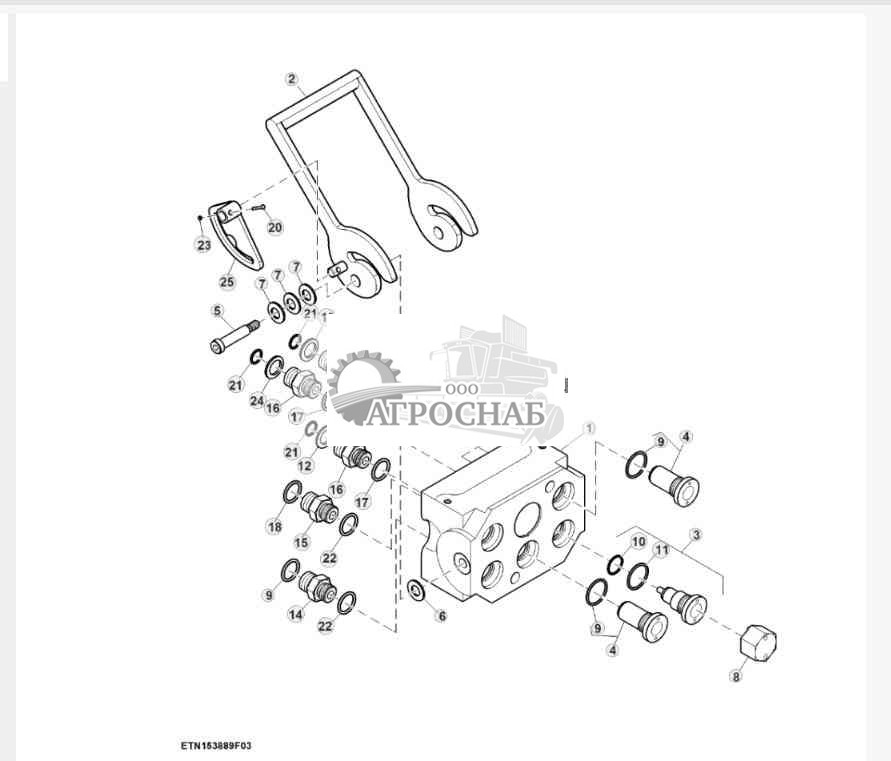

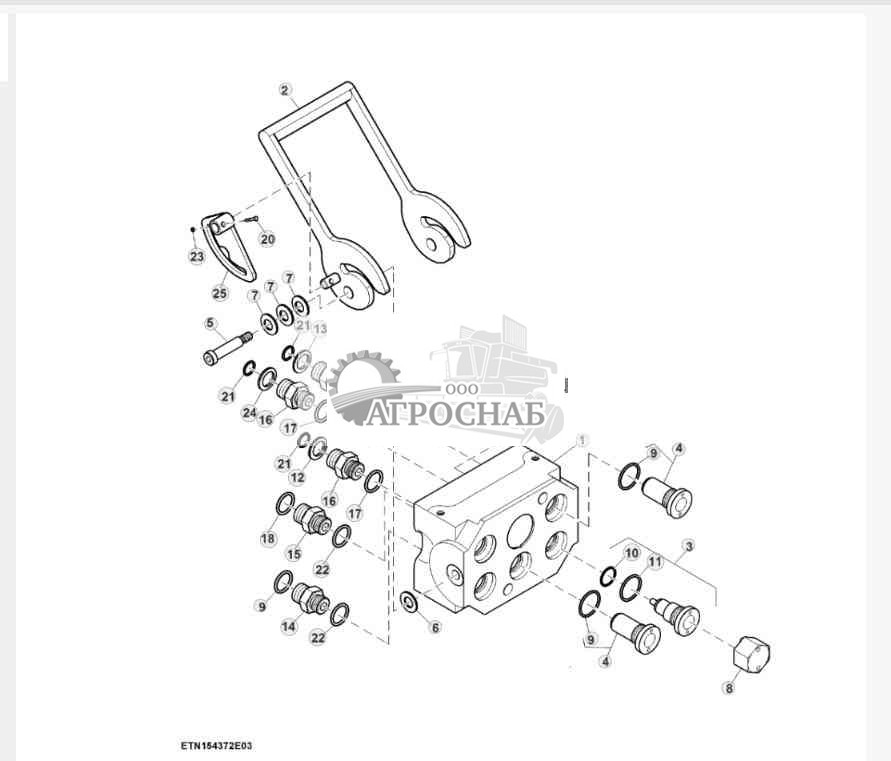

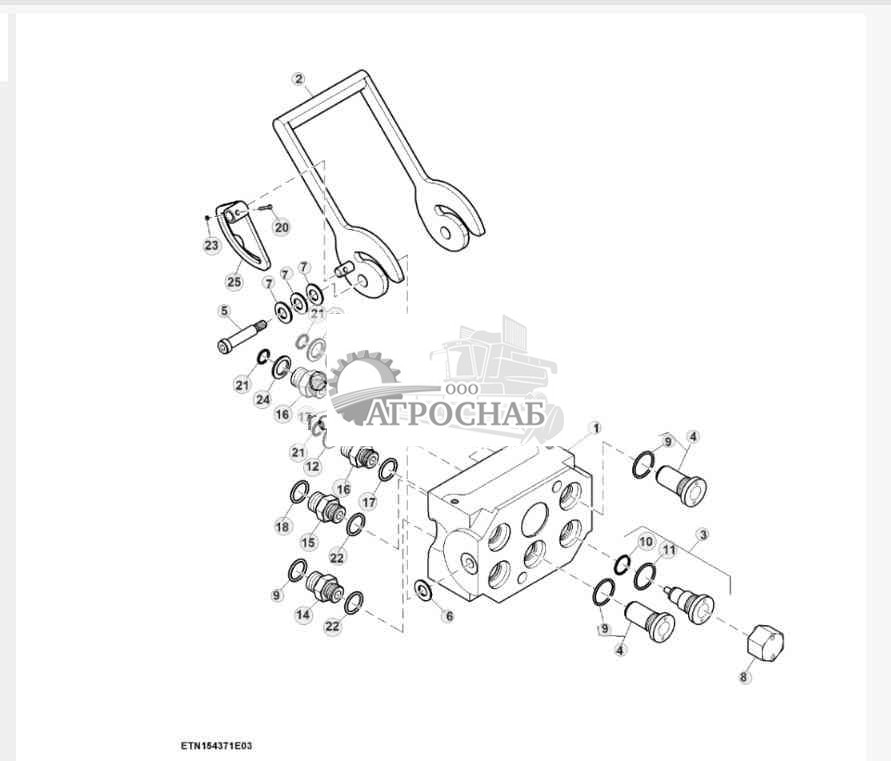

Клапан муфты быстрого подключения, HillMaster™ - ST941956
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941443

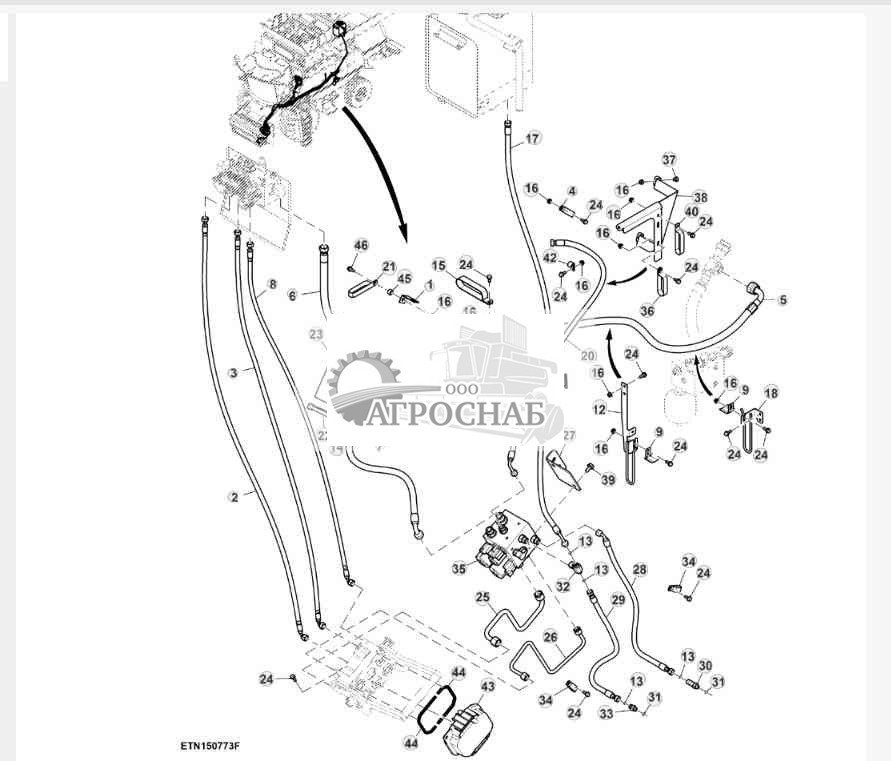

Гидравлические трубопроводы привода мотовила, ProDrive™ - ST859051
Компоненты соленоидного клапана - ST859069
Клапан комбинированной муфты - ST941436
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941439

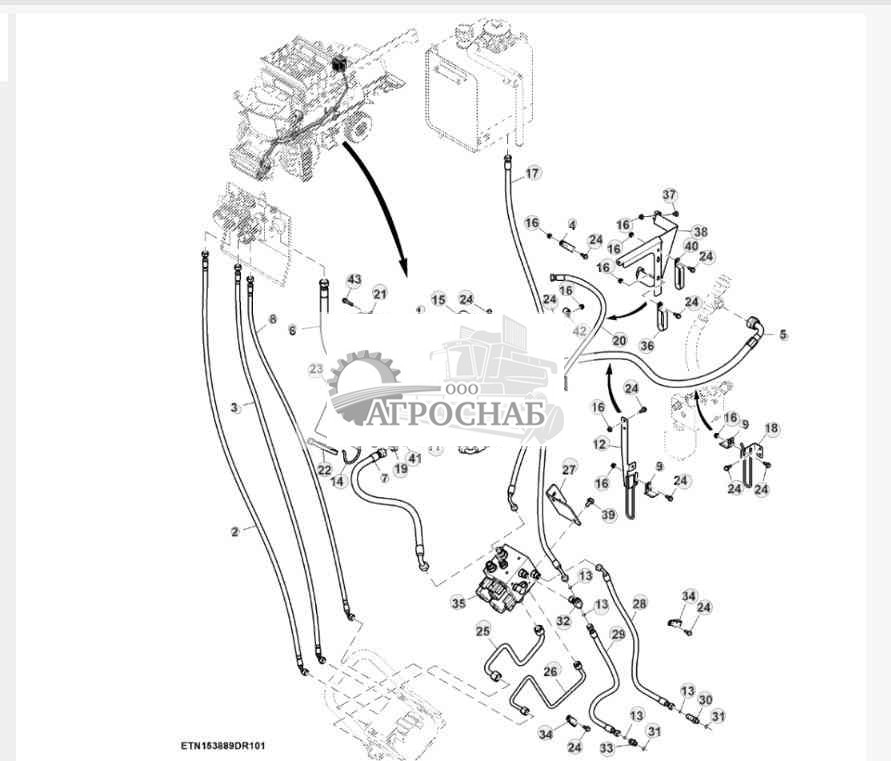

Гидравлические трубопроводы привода мотовила, ProDrive™, HillMaster™ - ST904626
Компоненты соленоидного клапана, HillMaster™ - ST859074
Клапан муфты быстрого подключения, HillMaster™ - ST941598
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941447
Гидравлические трубопроводы привода мотовила, 3-ступенчатая трансмиссия - ST859080
Компоненты соленоидного клапана - ST859081
Клапан комбинированной муфты - ST941533
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941462

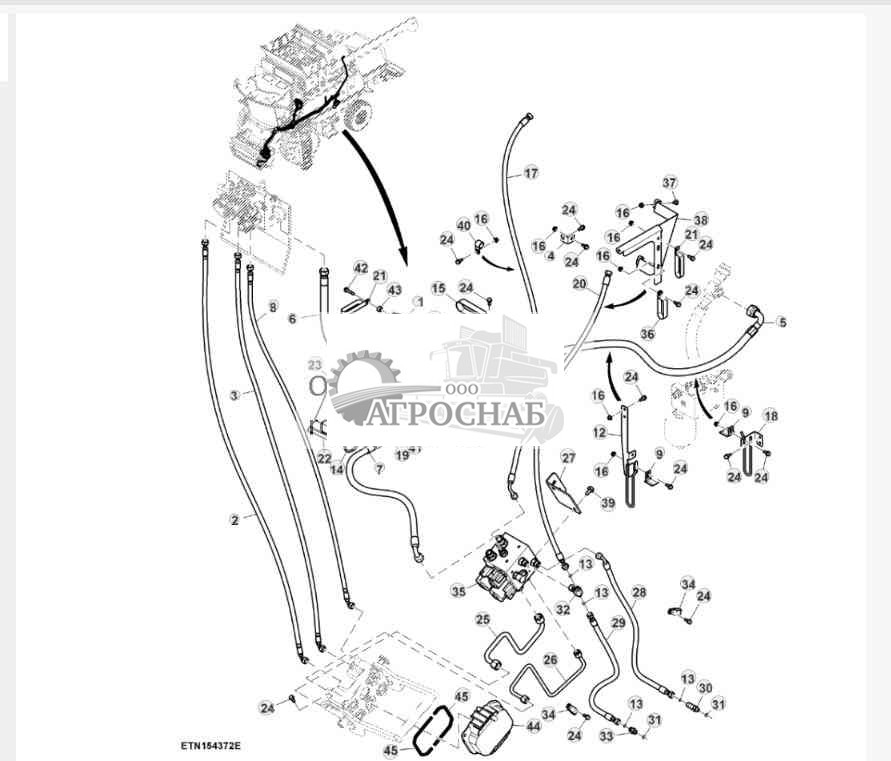

Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач, HillMaster™ - ST859153

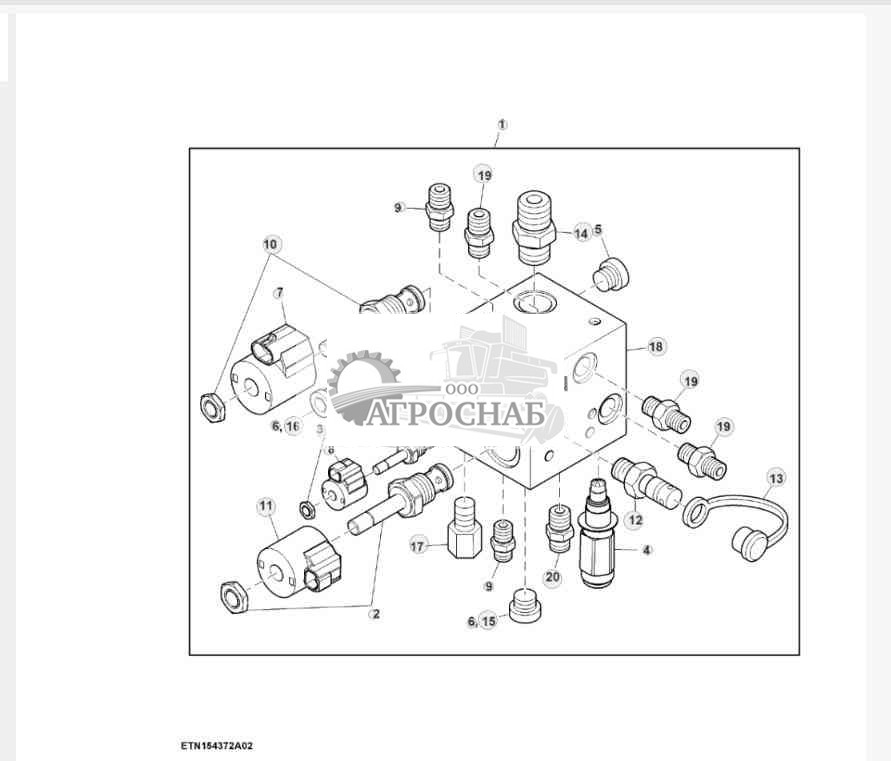

Компоненты соленоидного клапана, HillMaster™ - ST859156
Клапан муфты быстрого подключения, HillMaster™ - ST941539
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941465

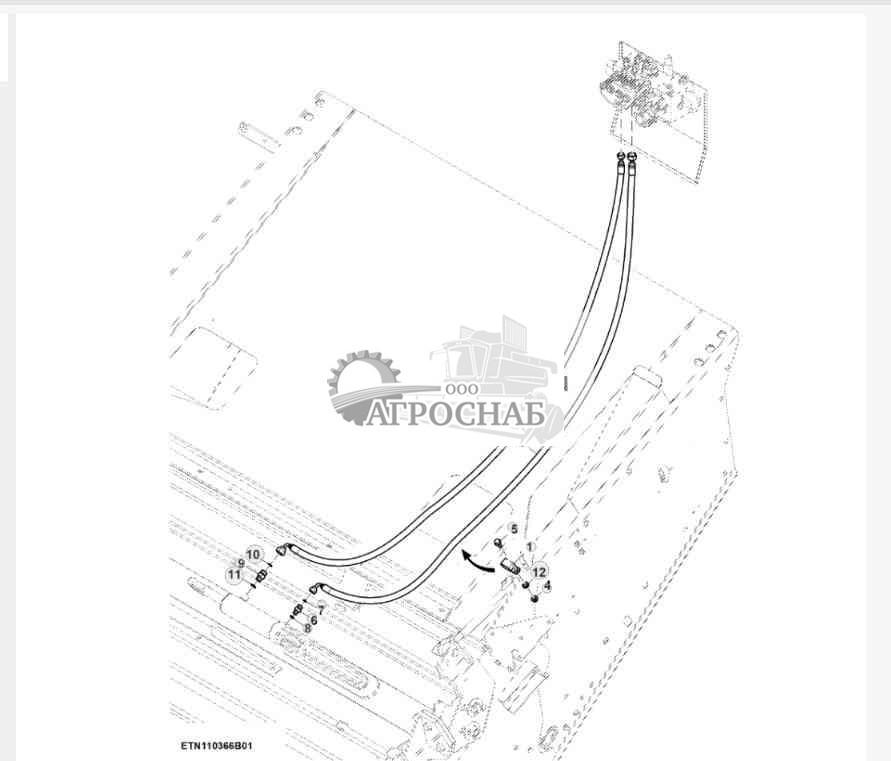

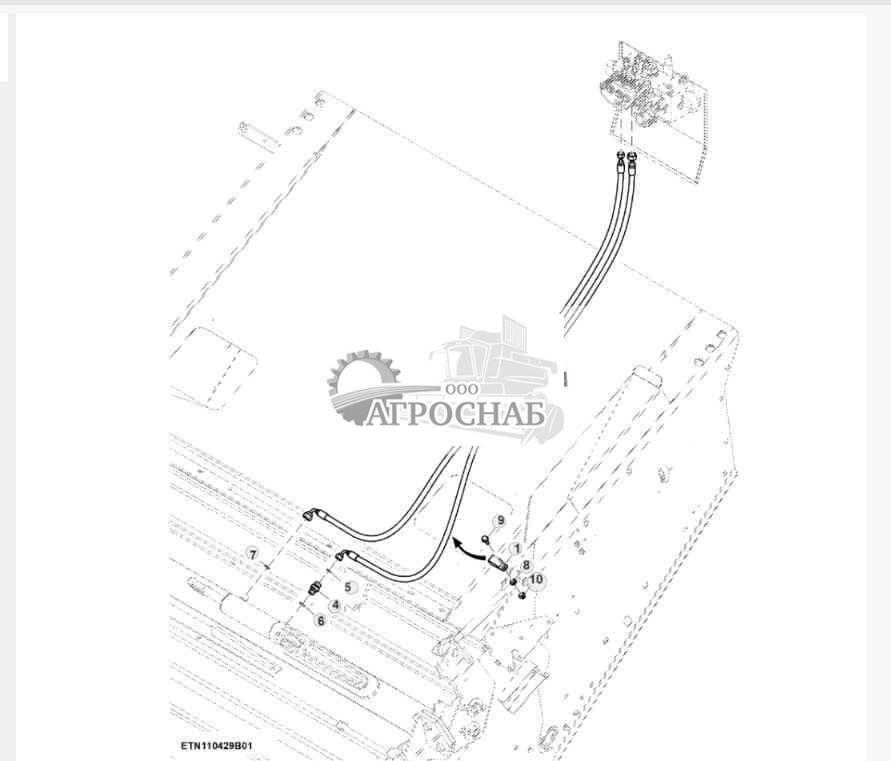

Гидравлические шланги и фитинги наклонной камеры, поперечный наклон - ST830191

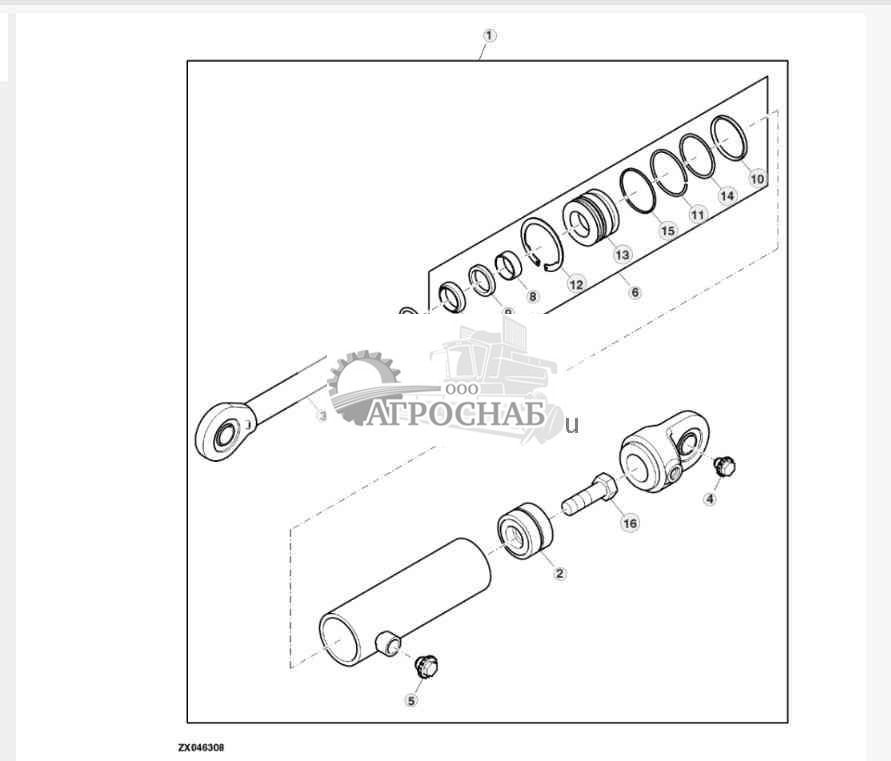

Цилиндр наклона, HeaderTrak™ - ST753436
Гидравлические шланги и фитинги наклонной камеры, поперечный наклон - ST832278
Гидравлический цилиндр наклона питателя - ST832279

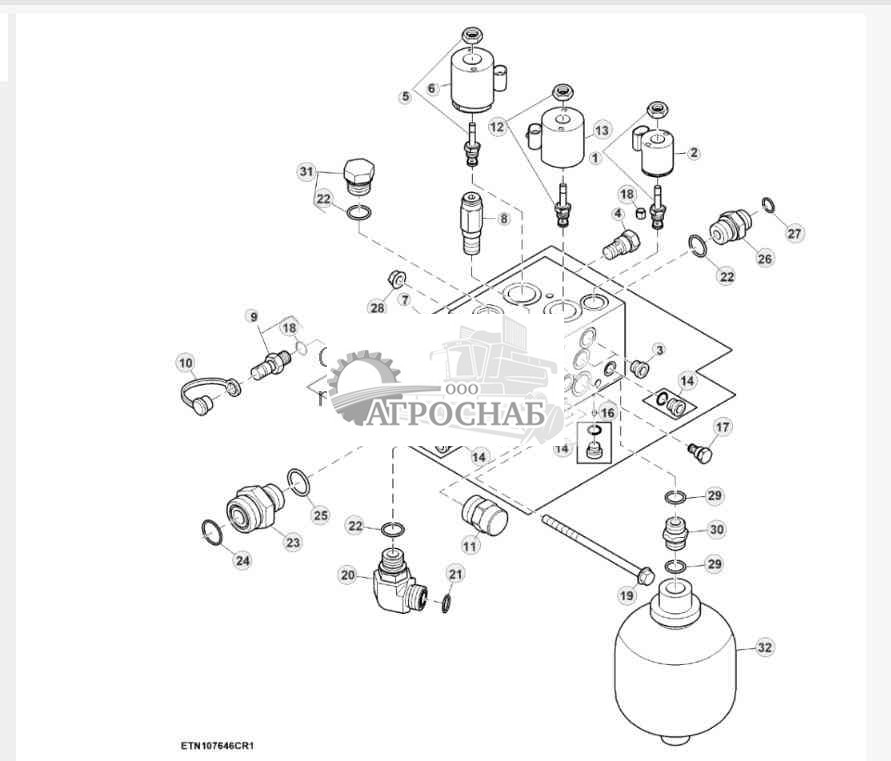

Клапан регулирования расхода механизма подъема жатки - ST831860
![Клапан регулирования расхода механизма подъема жатки]( "Джон Дир W650 Клапан регулирования расхода механизма подъема жатки")
1 - Клапан AH211224 Примечание:Соленоид аккумулятора, Y79
1 - Комплект уплотнений AH209116
2 - Катушка эл/магн. клапана AH230746
3 - Заглушка N305925 Количество:3
4 - Обратный клапан AH228048
4 - Комплект уплотнений AT224864
5 - Клапан AXE13057 Примечание:Подъем жатки, Y54
5 - Комплект уплотнений AT224702
6 - Катушка эл/магн. клапана AT333814
7 - Расходный гидр. клапан AXE36056 Примечание:MARKED AXE26402, SUB FOR AXE41471
8 - Редукционный клапан AXE56591 Примечание:Подъем жатки, V81, SUB FOR APPL AXE17767
8 - Комплект уплотнений AXE46715 Примечание:USE WITH AXE56591
8 - Комплект уплотнений AT224862 Примечание:USE WITH AXE17767
9 - Диагностическая муфта RE190805 Примечание:Диагностический разъем системы подъема жатки, X49
10 - Крышка R77175
11 - Гидравл. нагнетат. клапан AXE26914 Примечание:Уравнительный клапан подъемника жатки, V80
11 - Комплект уплотнений AT224868
12 - Электромагн. гидр. клапан AZ103254 Примечание:Опускание жатки, Y55
12 - Комплект уплотнений AT224864
13 - Катушка эл/магн. клапана AT333808
14 - Заглушка фитинга AL169453 Количество:4
15 - Жиклер T228512
16 - Жиклер T228509
17 - Расходный гидр. клапан AXE26915
17 - Комплект уплотнений AH209116
18 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
19 - Винт 19M8125 Количество:3 Примечание:M8 X 140
20 - Коленчатый патрубок 38H5018
21 - Уплотнительное кольцо T77932
22 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
23 - Фитинг переходника 38H5014
24 - Уплотнительное кольцо T76938
25 - Уплотнительное кольцо 51M7047 Примечание:23.600 X 2.900 mm
26 - Фитинг переходника 38H5076
27 - Уплотнительное кольцо T77857
28 - Фланцевая гайка 14M7298 Количество:3 Примечание:M8
29 - Уплотнительное кольцо R26375 Количество:2
30 - Фитинг R63922
31 - Пробка сливного отверстия RE46687
32 - Гидроаккумулятор AZ61684
Наверх

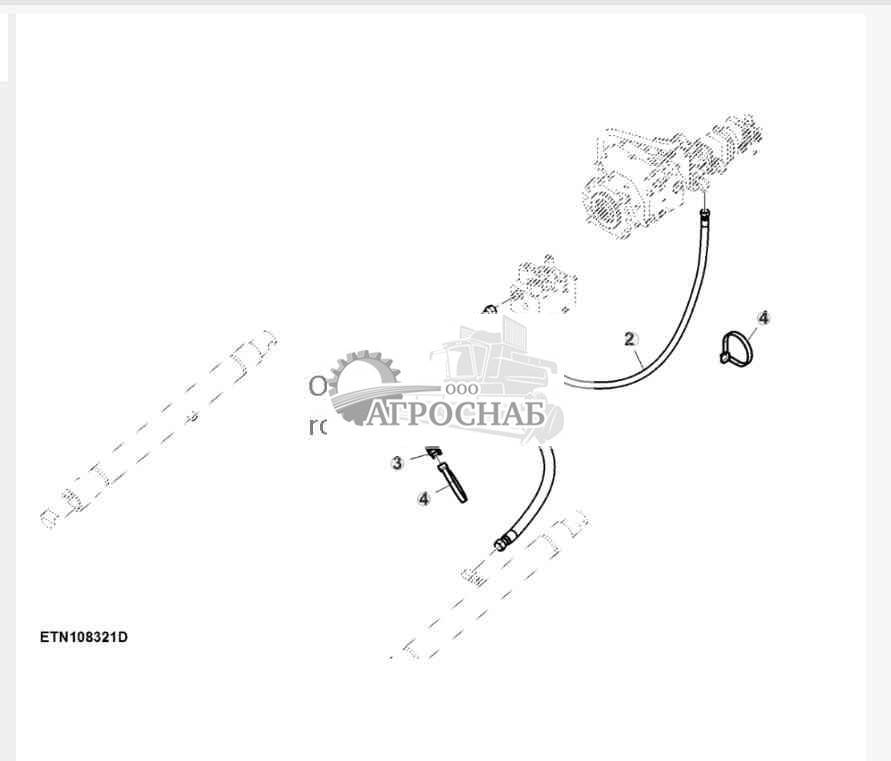

Гидравлические трубопроводы подъема жатки - ST927740
![Гидравлические трубопроводы подъема жатки]( "Джон Дир W650 Гидравлические трубопроводы подъема жатки")
1 - Гидрошланг AXE68914 Примечание:LGTH = 3500 mm, SUB FOR APPL AXE38171
2 - Гидрошланг AXE56602 Примечание:LGTH = 2150 mm
3 - Вертлюг AN209168
4 - Обвязной хомут H224073 Количество:3
Наверх
Гидравлический трубопровод и фитинги подъема жатки, 70 mm - ST943320
![Гидравлический трубопровод и фитинги подъема жатки, 70 mm]( "Джон Дир W650 Гидравлический трубопровод и фитинги подъема жатки, 70 mm")
1 - Фланцевая гайка 14M7303 Количество:5 Примечание:M6
2 - Болт 03M7221 Количество:5 Примечание:M6 X 16
3 - Фитинг переходника 38H5003 Количество:2 Примечание:USE WITH AXE43387
4 - Уплотнительное кольцо T77857 Количество:3
5 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
6 - Тройник 38H5069 Примечание:USE WITH AXE43387
7 - Скоба AH78237 Количество:7
8 - Гидрошланг AXE68910 Примечание:LGTH = 3600 mm, Широкий подъемный цилиндр, SUB FOR APPL AXE43387
9 - Винт 19M7865 Количество:2 Примечание:M8 X 16
10 - Коленчатый патрубок 38H5017 Примечание:USE WITH AXE68910
11 - Тройник 38H5029 Примечание:USE WITH AXE68910
Наверх
Гидравлический цилиндр подъема жатки, 70 mm - ST943330
![Гидравлический цилиндр подъема жатки, 70 mm]( "Джон Дир W650 Гидравлический цилиндр подъема жатки, 70 mm")
1 - Гидравлический цилиндр AHC17828 Количество:2 Примечание:SUB FOR APPL AXE13446
1 - Комплект гидроцилиндров AHC18401 Количество:2 Примечание:USE WITH AHC17828
2 - Штифт H201653 Количество:2
3 - Шплинт H167311 Количество:2
4 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
5 - Винт 19M7786 Количество:2 Примечание:M10 X 30
6 - Карман AZ29898 Количество:2
7 - Шайба 24M7032 Количество:4 Примечание:31 X 45 X 5 mm
Наверх
Гидравлический трубопровод и фитинги подъема жатки, 63 mm - ST943459
![Гидравлический трубопровод и фитинги подъема жатки, 63 mm]( "Джон Дир W650 Гидравлический трубопровод и фитинги подъема жатки, 63 mm")
1 - Фланцевая гайка 14M7303 Количество:5 Примечание:M6
2 - Болт 03M7221 Количество:5 Примечание:M6 X 16
3 - Скоба AH78237 Количество:7
4 - Гидрошланг AXE68910 Примечание:LGTH = 3600 mm, Широкий подъемный цилиндр, SUB FOR APPL AXE43387
5 - Фитинг переходника 38H1161 Примечание:USE WITH AXE43387
6 - Уплотнительное кольцо T77857 Количество:3
7 - Уплотнительное кольцо R26375 Количество:2 Примечание:USE WITH AXE43387
7 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm, USE WITH AXE68910
8 - Тройник 38H1024 Примечание:USE WITH AXE43387
8 - Тройник 38H5029 Примечание:USE WITH AXE68910
9 - Винт 19M7865 Количество:2 Примечание:M8 X 16
10 - Коленчатый патрубок 38H5017 Примечание:USE WITH AXE68910
Наверх
Гидравлический цилиндр подъема жатки, 63 mm - ST943466
![Гидравлический цилиндр подъема жатки, 63 mm]( "Джон Дир W650 Гидравлический цилиндр подъема жатки, 63 mm")
1 - Комплект гидроцилиндров AH168718 Примечание:INCLUDES AH146563 AND H152205, USE WITH AH171811
2 - Сальник AH146563
3 - Сальник H152205
4 - Гидравлический цилиндр AHC17830 Количество:2 Примечание:Левый и правый, SUB FOR APPL AH171811
4 - Комплект гидроцилиндров AHC18404 Примечание:USE WITH AHC17830
5 - Штифт H201653 Количество:2
6 - Шплинт H167311 Количество:2
7 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
8 - Винт 19M7786 Количество:2 Примечание:M10 X 30
9 - Карман AZ29898 Количество:2
10 - Шайба 24M7032 Количество:4 Примечание:31 X 45 X 5 mm
Наверх
Гидравлический трубопровод и фитинги механизма подъема жатки, 63 mm, HillMaster™ - ST943364
![Гидравлический трубопровод и фитинги механизма подъема жатки, 63 mm, HillMaster™]( "Джон Дир W650 Гидравлический трубопровод и фитинги механизма подъема жатки, 63 mm, HillMaster™")
1 - Фланцевая гайка 14M7303 Количество:5 Примечание:M6
2 - Болт 03M7221 Количество:5 Примечание:M6 X 16
3 - Скоба AH78237 Количество:7
4 - Гидрошланг AXE68910 Примечание:LGTH = 3600 mm, Широкий подъемный цилиндр, SUB FOR APPL AXE43387
5 - Фитинг переходника 38H1161 Примечание:USE WITH AXE43387
6 - Уплотнительное кольцо T77857 Количество:3
7 - Уплотнительное кольцо R26375 Количество:2 Примечание:USE WITH AXE43387
7 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm, USE WITH AXE68910
8 - Тройник 38H1024 Примечание:USE WITH AXE43387
8 - Тройник 38H5029 Примечание:USE WITH AXE68910
9 - Винт 19M7865 Количество:2 Примечание:M8 X 16
10 - Защитный шланг Z105774
11 - Коленчатый патрубок 38H5017 Примечание:USE WITH AXE68910
Наверх
Гидравлический цилиндр подъема жатки, 63 mm, HillMaster™ - ST943374
![Гидравлический цилиндр подъема жатки, 63 mm, HillMaster™]( "Джон Дир W650 Гидравлический цилиндр подъема жатки, 63 mm, HillMaster™")
1 - Комплект гидроцилиндров AH168718 Количество:2 Примечание:INCLUDES AH146563, H152205, USE WITH AH174316
2 - Сальник AH146563 Количество:2
3 - Сальник H152205 Количество:2
4 - Гидравлический цилиндр AHC17831 Количество:2 Примечание:Левый и правый, SUB FOR APPL AH174316
4 - Комплект гидроцилиндров AHC18404 Количество:2 Примечание:USE WITH AHC17831
5 - Штифт H201653 Количество:2
6 - Шплинт H167311 Количество:2
7 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
8 - Винт 19M7786 Количество:2 Примечание:M10 X 30
9 - Карман AZ29898 Количество:2
10 - Шайба 24M7032 Количество:4 Примечание:31 X 45 X 5 mm
Наверх
Гидравлический трубопровод и фитинги механизма подъема жатки, 70 mm, HillMaster™ - ST943474
![Гидравлический трубопровод и фитинги механизма подъема жатки, 70 mm, HillMaster™]( "Джон Дир W650 Гидравлический трубопровод и фитинги механизма подъема жатки, 70 mm, HillMaster™")
1 - Фланцевая гайка 14M7303 Количество:5 Примечание:M6
2 - Болт 03M7221 Количество:5 Примечание:M6 X 16
3 - Фитинг переходника 38H5003 Количество:2 Примечание:USE WITH AXE43387
4 - Уплотнительное кольцо T77857 Количество:3
5 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
6 - Тройник 38H5069 Примечание:USE WITH AXE43387
7 - Скоба AH78237 Количество:7
8 - Гидрошланг AXE68910 Примечание:LGTH = 3600 mm, Широкий подъемный цилиндр, SUB FOR APPL AXE43387
9 - Винт 19M7865 Количество:2 Примечание:M8 X 16
10 - Защитный шланг Z105774
11 - Коленчатый патрубок 38H5017 Примечание:USE WITH AXE68910
12 - Тройник 38H5029 Примечание:USE WITH AXE68910
Наверх
Гидравлический цилиндр подъема жатки, 70 mm, HillMaster™ - ST943487
![Гидравлический цилиндр подъема жатки, 70 mm, HillMaster™]( "Джон Дир W650 Гидравлический цилиндр подъема жатки, 70 mm, HillMaster™")
1 - Гидравлический цилиндр AHC17829 Количество:2 Примечание:SUB FOR APPL AXE13447
1 - Комплект гидроцилиндров AHC18401 Количество:2 Примечание:USE WITH AHC17829
2 - Штифт H201653 Количество:2
3 - Шплинт H167311 Количество:2
4 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
5 - Винт 19M7786 Количество:2 Примечание:M10 X 30
6 - Карман AZ29898 Количество:2
7 - Шайба 24M7032 Количество:4 Примечание:31 X 45 X 5 mm
Наверх

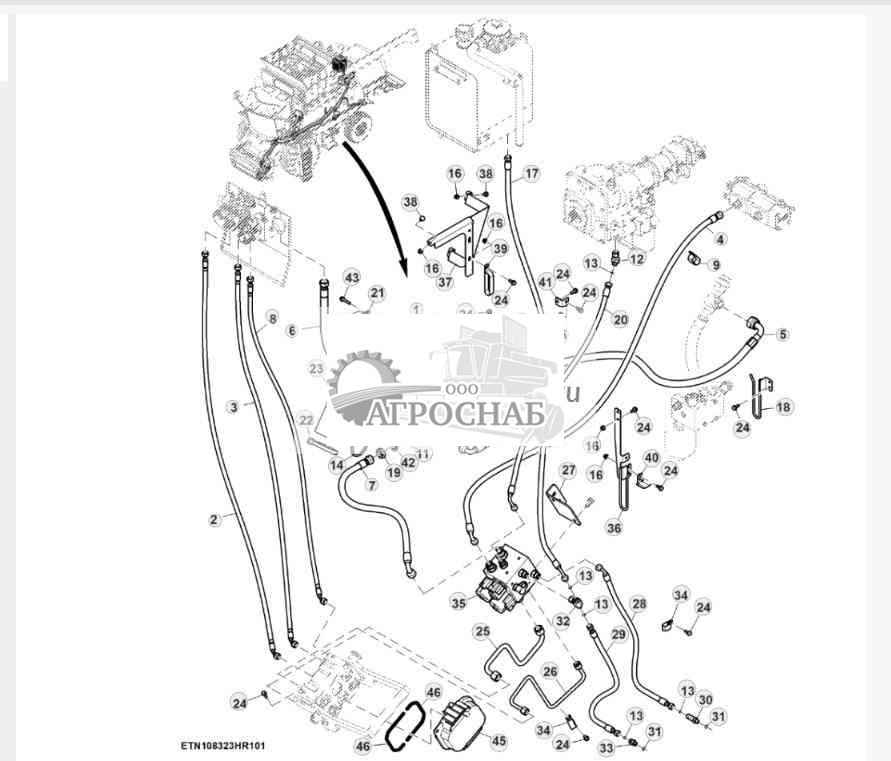

Гидравлические трубопроводы привода мотовила - ST904598
![Гидравлические трубопроводы привода мотовила]( "Джон Дир W650 Гидравлические трубопроводы привода мотовила")
1 - Кронштейн H204362
2 - Гидрошланг AXE42966 Примечание:LGTH = 3010 mm
3 - Гидрошланг AXE42965 Примечание:LGTH = 3025 mm
4 - Гидрошланг AXE42496 Примечание:LGTH = 6320 mm
5 - Гидрошланг AXE43243 Примечание:LGTH = 2955 mm
6 - Гидрошланг AXE43015 Примечание:LGTH = 1285 mm
7 - Гидрошланг AXE42932 Примечание:LGTH = 1565 mm
8 - Гидрошланг AXE42967 Примечание:LGTH = 2975 mm
9 - Зажимная скоба AH77869
10 - Тройник 38H5241
11 - Уплотнительное кольцо T77932 Количество:3
12 - Фитинг переходника 38H1621
13 - Уплотнительное кольцо T77613 Количество:5
14 - Кронштейн AXE55984
15 - Шланговый зажим AXE14873
16 - Фланцевая гайка 14M7298 Количество:20 Примечание:M8
17 - Гидрошланг AXE52289 Примечание:LGTH = 6335 mm
18 - Кронштейн AXE57100
19 - Гайка 38H5093 Примечание:1"
20 - Гидрошланг AXE52288 Примечание:LGTH = 5760 mm
21 - Скоба H168854 Количество:3
22 - Обвязной хомут H224073 Количество:3
23 - Защитный шланг H234058
24 - Винт 19M7866 Количество:26 Примечание:M8 X 20
25 - Маслопровод AXE70182 Примечание:SUB FOR APPL AXE42432
26 - Маслопровод AXE70183 Примечание:SUB FOR APPL AXE42433
27 - Кронштейн HXE72583
28 - Гидрошланг AXE42482 Примечание:LGTH = 1220 mm
29 - Гидрошланг AXE42483 Примечание:LGTH = 1205 mm
30 - Фитинг переходника 38H1212
31 - Уплотнительное кольцо R26448 Количество:2
32 - Тройник 38H1038
33 - Фитинг переходника 38H1160
34 - Зажимная скоба AH97280 Количество:2
35 - Электромагн. гидр. клапан AXE37828
36 - Кронштейн AXE56089
37 - Кронштейн HXE100738
38 - Болт 03M7183 Примечание:M8 X 16
39 - Скоба H117952
40 - Кронштейн HXE100238 Количество:4
41 - Уголок Z61852
42 - Шайба 24M7294 Примечание:26 X 39 X 4 mm
43 - Винт 19M7798 Примечание:M8 X 40
44 - Втулка Z46383
45 - Крышка H201368
46 - Сальник H202240 Количество:2
Наверх
Электромагнитный клапан привода мотовила - ST832287
![Электромагнитный клапан привода мотовила]( "Джон Дир W650 Электромагнитный клапан привода мотовила")
1 - Электромагн. гидр. клапан AZ103254 Примечание:Электромагнит регулировки скорости мотовила, Y114
1 - Комплект уплотнений AT224864
2 - Электромагн. гидр. клапан AZ103253 Примечание:Электромагнит реверса мотовила, Y95
2 - Комплект уплотнений F433299
3 - Электромагн. гидр. клапан AZ103255 Примечание:Электромагнит реверса наклонной камеры, Y34
3 - Комплект уплотнений AH209121
4 - Электромагн. гидр. клапан AZ103256 Примечание:Перепускной клапан привода мотовила, V70
4 - Комплект уплотнений AT224862
5 - Пробка сливного отверстия Z104240
6 - Пробка сливного отверстия Z104241 Количество:2
7 - Катушка эл/магн. клапана AT333808
8 - Катушка эл/магн. клапана AH228044
9 - Фитинг переходника 38H1161 Количество:2
10 - Винт 19M7865 Количество:2 Примечание:M8 X 16
11 - Кронштейн HXE72583
12 - Быстросъемн. гидр. муфта AH125760
13 - Крышка R77175
14 - Фитинг переходника 38H1162
15 - Жиклер Z104242
16 - Жиклер Z104243
17 - Ручной гидравл. клапан AZ103257 Примечание:Уравнительный клапан привода мотовила, V54
17 - Комплект уплотнений AT225085
18 - Корпус Z104244
19 - Фитинг переходника 38H1160 Количество:3
20 - Фитинг 38H1317
21 - Катушка эл/магн. клапана AT333814
Наверх
Клапан комбинированной муфты - ST941468
![Клапан комбинированной муфты]( "Джон Дир W650 Клапан комбинированной муфты")
1 - Клапан H221683 Примечание:ORDER AXE49674
1 - Быстросъемн. гидр. муфта AXE49674
2 - Рычаг AH226463 Примечание:ORDER AXE49674
2 - Быстросъемн. гидр. муфта AXE49674
3 - Гн. быстрос. гидр. муфты AXE60983 Количество:3 Примечание:SUB FOR AH225671 and AXE49949
3 - Комплект уплотнений AXE67698
4 - Клапан AXE21789 Количество:2
5 - Болт H202073 Количество:2
6 - Шайба H202861 Количество:2
7 - Пружинная шайба H202862 Количество:6
8 - Спец. инстр. д/техобсл. AH201808
9 - Уплотнительное кольцо T77932 Количество:3
10 - Уплотнительное кольцо T77858 Количество:3
11 - Уплотнительное кольцо R117677 Количество:3
12 - Винт 19M7866 Количество:2 Примечание:M8 X 20
13 - Шайба H170526 Примечание:Голубой
14 - Фитинг переходника 38H1162
15 - Фитинг переходника 38H1174
16 - Жиклер AH208827 Количество:3
17 - Уплотнительное кольцо R26375 Количество:4
18 - Уплотнительное кольцо T77857
19 - Заглушка фитинга 38H1147
20 - Винт 19M9326 Примечание:M4 X 30
21 - Уплотнительное кольцо T77613 Количество:3
22 - Уплотнительное кольцо R26906 Количество:2
23 - Стопорная гайка 14M7264 Примечание:M4
24 - Шайба H170523 Примечание:Зеленый
25 - Пластина AH208638
26 - Шайба H170527 Примечание:Темно-синий
Наверх
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941441
![Клапан муфты быстрого подключения с подъемным цилиндром 70 mm]( "Джон Дир W650 Клапан муфты быстрого подключения с подъемным цилиндром 70 mm")
1 - Быстросъемн. гидр. муфта AXE49674
2 - Уплотнительное кольцо R26906 Количество:2
3 - Гн. быстрос. гидр. муфты AXE60983 Количество:3 Примечание:Reel Drive Forward (Left Up), Reel Drive Reverse (Left Down), Reel Raise / Lower (Right Down)
3 - Комплект уплотнений AXE67698 Количество:3
4 - Гн. быстрос. гидр. муфты AXE60984 Количество:2 Примечание:Reel Fore / Aft Retract (Center Down), Reel For / Aft Extend (Right Up)
5 - Втулка HXE117553 Количество:2
6 - Винт 19M9326 Примечание:M4 X 30
7 - Уплотнительное кольцо T77613 Количество:3
8 - Спец. инстр. д/техобсл. AH201808 Количество:3
9 - Уплотнительное кольцо T77932 Количество:3
10 - Уплотнительное кольцо T77858 Количество:3
11 - Ручка AXE68457
12 - Заглушка фитинга 38H1147
13 - Стопорная гайка 14M7264 Примечание:M4
14 - Фитинг переходника 38H1162
15 - Фитинг переходника 38H1174
16 - Фитинг переходника 38H1171 Количество:3
17 - Уплотнительное кольцо R26375 Количество:6
18 - Уплотнительное кольцо T77857
Наверх
Гидравлические трубопроводы привода мотовила, 3-ступенчатая трансмиссия - ST859242
![Гидравлические трубопроводы привода мотовила, 3-ступенчатая трансмиссия]( "Джон Дир W650 Гидравлические трубопроводы привода мотовила, 3-ступенчатая трансмиссия")
1 - Кронштейн H204362
2 - Гидрошланг AXE42966 Примечание:LGTH = 3010 mm
3 - Гидрошланг AXE42965 Примечание:LGTH = 3025 mm
4 - Уголок Z61852
5 - Гидрошланг AXE43243 Примечание:LGTH = 2955 mm
6 - Гидрошланг AXE43015 Примечание:LGTH = 1285 mm
7 - Гидрошланг AXE42932 Примечание:LGTH = 1565 mm
8 - Гидрошланг AXE42967 Примечание:LGTH = 2975 mm
9 - Кронштейн HXE100238 Количество:4
10 - Тройник 38H5241
11 - Уплотнительное кольцо T77932 Количество:3
12 - Кронштейн AXE56089
13 - Уплотнительное кольцо T77613 Количество:4
14 - Кронштейн AXE55984
15 - Шланговый зажим AXE14873
16 - Фланцевая гайка 14M7298 9 Примечание:M8
17 - Гидрошланг AXE56693 Примечание:LGTH = 6695 mm
18 - Кронштейн AXE57100
19 - Гайка 38H5093 Примечание:1"
20 - Гидрошланг AXE52288 Примечание:LGTH = 5760 mm
21 - Скоба H168854
22 - Обвязной хомут H224073 Количество:6
23 - Защитный шланг H234058
24 - Винт 19M7866 Количество:26 Примечание:M8 X 20
25 - Маслопровод AXE70182 Примечание:SUB FOR APPL AXE42432
26 - Маслопровод AXE70183 Примечание:SUB FOR APPL AXE42433
27 - Кронштейн HXE72583
28 - Гидрошланг AXE42482 Примечание:LGTH = 1220 mm
29 - Гидрошланг AXE42483 Примечание:LGTH = 1205 mm
30 - Фитинг переходника 38H1212
31 - Уплотнительное кольцо R26448 Количество:2
32 - Тройник 38H1038
33 - Фитинг переходника 38H1160
34 - Зажимная скоба AH97280 Количество:4
35 - Электромагн. гидр. клапан AXE37828
36 - Скоба H117952 Количество:4
37 - Болт 03M7183 Количество:3 Примечание:M8 X 16
38 - Кронштейн HXE100738
39 - Винт 19M7865 Количество:2 Примечание:M8 X 16
40 - Фитинг 38H1416
41 - Зажимная скоба AH77724
42 - Скоба R50454 Количество:2
43 - Шайба 24M7294 Примечание:26 X 39 X 4 mm
44 - Винт 19M7798 Примечание:M8 X 40
45 - Крышка H201368
46 - Сальник H202240 Количество:2
47 - Втулка Z46383
Наверх
Компоненты соленоидного клапана - ST858826
![Компоненты соленоидного клапана]( "Джон Дир W650 Компоненты соленоидного клапана")
1 - Электромагн. гидр. клапан AXE37828
2 - Электромагн. гидр. клапан AZ103254
2 - Комплект уплотнений AT224864
3 - Электромагн. гидр. клапан AZ103255
3 - Комплект уплотнений AH209121
4 - Электромагн. гидр. клапан AZ103256
4 - Комплект уплотнений AT224862
5 - Пробка сливного отверстия Z104240
6 - Пробка сливного отверстия Z104241 Количество:2
7 - Катушка эл/магн. клапана AT333814
8 - Катушка эл/магн. клапана AH228044
9 - Фитинг переходника 38H1161 Количество:2
10 - Электромагн. гидр. клапан AZ103253
10 - Комплект уплотнений F433299
11 - Катушка эл/магн. клапана AT333808
12 - Быстросъемн. гидр. муфта AH125760
13 - Крышка R77175
14 - Фитинг переходника 38H1162
15 - Жиклер Z104242
16 - Жиклер Z104243
17 - Ручной гидравл. клапан AZ103257
17 - Комплект уплотнений AT225085
18 - Корпус Z104244
19 - Фитинг переходника 38H1160 Количество:3
20 - Фитинг 38H1317
Наверх
Клапан комбинированной муфты - ST941472
![Клапан комбинированной муфты]( "Джон Дир W650 Клапан комбинированной муфты")
1 - Клапан H221683 Примечание:ORDER AXE49674
1 - Быстросъемн. гидр. муфта AXE49674
2 - Рычаг AH226463 Примечание:ORDER AXE49674
2 - Быстросъемн. гидр. муфта AXE49674
3 - Клапан AXE49949 Количество:3 Примечание:SUB FOR AH225671
4 - Клапан AXE21789 Количество:2
5 - Болт H202073 Количество:2
6 - Шайба H202861 Количество:2
7 - Пружинная шайба H202862 Количество:6
8 - Спец. инстр. д/техобсл. AH201808
9 - Уплотнительное кольцо T77932 Количество:3
10 - Уплотнительное кольцо T77858 Количество:3
11 - Уплотнительное кольцо T76938 Количество:3
12 - Шайба H170527 Примечание:Темно-синий
13 - Шайба H170526 Примечание:Голубой
14 - Фитинг переходника 38H1162
15 - Фитинг переходника 38H1174
16 - Жиклер AH208827 Количество:3
17 - Уплотнительное кольцо R26375 Количество:4
18 - Уплотнительное кольцо T77857
19 - Заглушка фитинга 38H1147
20 - Винт 19M9326 Примечание:M4 X 30
21 - Уплотнительное кольцо T77613 Количество:3
22 - Уплотнительное кольцо R26906 Количество:2
23 - Стопорная гайка 14M7264 Примечание:M4
24 - Шайба H170523 Примечание:Зеленый
25 - Пластина AH208638
Наверх
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941444
![Клапан муфты быстрого подключения с подъемным цилиндром 70 mm]( "Джон Дир W650 Клапан муфты быстрого подключения с подъемным цилиндром 70 mm")
Наверх
Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач - ST859243
![Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач]( "Джон Дир W650 Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач")
1 - Кронштейн H204362
2 - Гидрошланг AXE42966 Примечание:LGTH = 3010 mm
3 - Гидрошланг AXE42965 Примечание:LGTH = 3025 mm
4 - Уголок Z61852
5 - Гидрошланг AXE43243 Примечание:LGTH = 2955 mm
6 - Гидрошланг AXE43015 Примечание:LGTH = 1285 mm
7 - Гидрошланг AXE42932 Примечание:LGTH = 1565 mm
8 - Гидрошланг AXE42967 Примечание:LGTH = 2975 mm
9 - Кронштейн HXE100238 Количество:4
10 - Тройник 38H5241
11 - Уплотнительное кольцо T77932 Количество:3
12 - Кронштейн AXE56089
13 - Уплотнительное кольцо T77613 Количество:4
14 - Кронштейн AXE55984
15 - Шланговый зажим AXE14873
16 - Фланцевая гайка 14M7298 Количество:23 Примечание:M8
17 - Гидрошланг AXE56693 Примечание:LGTH = 6695 mm
18 - Кронштейн AXE57100
19 - Гайка 38H5093 Примечание:1"
20 - Гидрошланг AXE52288 Примечание:LGTH = 5760 mm
21 - Скоба H168854 Количество:3
22 - Обвязной хомут H224073 Количество:6
23 - Защитный шланг H234058
24 - Винт 19M7866 Количество:26 Примечание:M8 X 20
25 - Маслопровод AXE70182 Примечание:SUB FOR APPL AXE42432
26 - Маслопровод AXE70183 Примечание:SUB FOR APPL AXE42433
27 - Кронштейн HXE72583
28 - Гидрошланг AXE42482 Примечание:LGTH = 1220 mm
29 - Гидрошланг AXE42483 Примечание:LGTH = 1205 mm
30 - Фитинг переходника 38H1212
31 - Уплотнительное кольцо R26448 Количество:2
32 - Тройник 38H1038
33 - Фитинг переходника 38H1160
34 - Зажимная скоба AH97280 Количество:2
35 - Электромагн. гидр. клапан AXE37828
36 - Скоба H117952 Количество:6
37 - Болт 03M7183 Количество:3 Примечание:M8 X 16
38 - Кронштейн HXE100738
39 - Винт 19M7865 Количество:2 Примечание:M8 X 16
40 - Зажимная скоба AH77724
41 - Шайба 24M7294 Примечание:26 X 39 X 4 mm
42 - Винт 19M7798 Примечание:M8 X 40
43 - Втулка Z46383
44 - Крышка H201368
45 - Сальник H202240 Количество:2
Наверх
Компоненты соленоидного клапана - ST858887
![Компоненты соленоидного клапана]( "Джон Дир W650 Компоненты соленоидного клапана")
Наверх
Клапан комбинированной муфты - ST941521
![Клапан комбинированной муфты]( "Джон Дир W650 Клапан комбинированной муфты")
1 - Клапан H221683 Примечание:ORDER AXE49674
1 - Быстросъемн. гидр. муфта AXE49674
2 - Рычаг AH226463 Примечание:ORDER AXE49674
2 - Быстросъемн. гидр. муфта AXE49674
3 - Гн. быстрос. гидр. муфты AXE60983 Количество:3 Примечание:SUB FOR AH225671 OR AXE49949
3 - Комплект уплотнений AXE67698
4 - Клапан AXE21789 Количество:2
5 - Болт H202073 Количество:2
6 - Шайба H202861 Количество:2
7 - Пружинная шайба H202862 Количество:6
8 - Спец. инстр. д/техобсл. AH201808
9 - Уплотнительное кольцо T77932 Количество:3
10 - Уплотнительное кольцо T77858 Количество:3
11 - Уплотнительное кольцо T76938 Количество:3
12 - Шайба H170527 Примечание:Зеленый
13 - Шайба H170526 Примечание:Голубой
14 - Фитинг переходника 38H1162
15 - Фитинг переходника 38H1174
16 - Жиклер AH208827 Количество:3
17 - Уплотнительное кольцо R26375 Количество:4
18 - Уплотнительное кольцо T77857
19 - Заглушка фитинга 38H1147
20 - Винт 19M9326 Примечание:M4 X 30
21 - Уплотнительное кольцо T77613 Количество:3
22 - Уплотнительное кольцо R26906 Количество:2
23 - Стопорная гайка 14M7264 Примечание:M4
24 - Шайба H170523 Примечание:Темно-синий
25 - Пластина AH208638
Наверх
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941445
![Клапан муфты быстрого подключения с подъемным цилиндром 70 mm]( "Джон Дир W650 Клапан муфты быстрого подключения с подъемным цилиндром 70 mm")
Наверх
Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач, HillMaster™ - ST859292
![Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач, HillMaster™]( "Джон Дир W650 Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач, HillMaster™")
1 - Кронштейн H204362
2 - Гидрошланг AXE42966 Примечание:LGTH = 3010 mm
3 - Гидрошланг AXE42965 Примечание:LGTH = 3025 mm
4 - Уголок Z61852
5 - Гидрошланг AXE43243 Примечание:LGTH = 2955 mm
6 - Гидрошланг AXE43015 Примечание:LGTH = 1285 mm
7 - Гидрошланг AXE42932 Примечание:LGTH = 1565 mm
8 - Гидрошланг AXE42967 Примечание:LGTH = 2975 mm
9 - Кронштейн HXE100238 Количество:4
10 - Тройник 38H5241
11 - Уплотнительное кольцо T77932 Количество:3
12 - Кронштейн AXE56089
13 - Уплотнительное кольцо T77613 Количество:4
14 - Кронштейн AXE55984
15 - Шланговый зажим AXE14873
16 - Фланцевая гайка 14M7298 Количество:20 Примечание:M8
17 - Гидрошланг AXE52289 Примечание:LGTH = 6335 mm
18 - Кронштейн AXE57100
19 - Гайка 38H5093 Примечание:1"
20 - Гидрошланг AXE52288 Примечание:LGTH = 5760 mm
21 - Скоба H168854 Количество:5
22 - Обвязной хомут H224073 Количество:3
23 - Защитный шланг H234058
24 - Винт 19M7866 Количество:25 Примечание:M8 X 20
25 - Маслопровод AXE70182 Примечание:SUB FOR APPL AXE42432
26 - Маслопровод AXE70183 Примечание:SUB FOR APPL AXE42433
27 - Кронштейн HXE72583
28 - Гидрошланг AXE42482 Примечание:LGTH = 1220 mm
29 - Гидрошланг AXE42483 Примечание:LGTH = 1205 mm
30 - Фитинг переходника 38H1212
31 - Уплотнительное кольцо R26448 Количество:2
32 - Тройник 38H1038
33 - Фитинг переходника 38H1160
34 - Зажимная скоба AH97280 Количество:4
35 - Электромагн. гидр. клапан AXE37828
36 - Скоба H117952 Количество:4
37 - Болт 03M7183 Количество:3 Примечание:M8 X 16
38 - Кронштейн HXE100738
39 - Винт 19M7865 Количество:2 Примечание:M8 X 16
40 - Шайба 24M7294 Примечание:26 X 39 X 4 mm
41 - Винт 19M7798 Примечание:M8 X 40
42 - Втулка Z46383
43 - Крышка H201368
44 - Сальник H202240 Количество:2
Наверх
Компоненты соленоидного клапана, HillMaster™ - ST858898
![Компоненты соленоидного клапана, HillMaster™]( "Джон Дир W650 Компоненты соленоидного клапана, HillMaster™")
Наверх
Клапан муфты быстрого подключения, HillMaster™ - ST941956
![Клапан муфты быстрого подключения, HillMaster™]( "Джон Дир W650 Клапан муфты быстрого подключения, HillMaster™")
1 - Клапан H221683 Примечание:ORDER AXE49674
1 - Быстросъемн. гидр. муфта AXE49674
2 - Рычаг AH226463 Примечание:ORDER AXE49674
2 - Быстросъемн. гидр. муфта AXE49674
3 - Гн. быстрос. гидр. муфты AXE60983 Количество:3 Примечание:SUB FOR AH225671 OR AXE49949
3 - Комплект уплотнений AXE67698
4 - Клапан AXE21789 Количество:2
5 - Болт H202073 Количество:2
6 - Шайба H202861 Количество:2
7 - Пружинная шайба H202862 Количество:6
8 - Спец. инстр. д/техобсл. AH201808
9 - Уплотнительное кольцо T77932 Количество:3
10 - Уплотнительное кольцо T77858 Количество:3
11 - Уплотнительное кольцо T76938 Количество:3
12 - Шайба H170527 Примечание:Темно-синий
13 - Шайба H170526 Примечание:Голубой
14 - Фитинг переходника 38H1162
15 - Фитинг переходника 38H1174
16 - Жиклер AH208827 Количество:3
17 - Уплотнительное кольцо R26375 Количество:4
18 - Уплотнительное кольцо T77857
19 - Заглушка фитинга 38H1147
20 - Винт 19M9326 Примечание:M4 X 30
21 - Уплотнительное кольцо T77613 Количество:3
22 - Уплотнительное кольцо R26906 Количество:2
23 - Стопорная гайка 14M7264 Примечание:M4
24 - Шайба H170523 Примечание:Зеленый
25 - Пластина AH208638
Наверх
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941443
![Клапан муфты быстрого подключения с подъемным цилиндром 70 mm]( "Джон Дир W650 Клапан муфты быстрого подключения с подъемным цилиндром 70 mm")
Наверх
Гидравлические трубопроводы привода мотовила, ProDrive™ - ST859051
![Гидравлические трубопроводы привода мотовила, ProDrive™]( "Джон Дир W650 Гидравлические трубопроводы привода мотовила, ProDrive™")
1 - Кронштейн H204362
2 - Гидрошланг AXE42966 Примечание:LGTH = 3010 mm
3 - Гидрошланг AXE42965 Примечание:LGTH = 3025 mm
4 - Зажимная скоба AH77869 Количество:2
5 - Гидрошланг AXE43243 Примечание:LGTH = 2955 mm
6 - Гидрошланг AXE43015 Примечание:LGTH = 1285 mm
7 - Гидрошланг AXE42932 Примечание:LGTH = 1565 mm
8 - Гидрошланг AXE42967 Примечание:LGTH = 2975 mm
9 - Кронштейн HXE100238 Количество:4
10 - Тройник 38H5241
11 - Уплотнительное кольцо T77932 Количество:3
12 - Кронштейн AXE56089
13 - Уплотнительное кольцо T77613 Количество:4
14 - Кронштейн AXE55984
15 - Шланговый зажим AXE14873
16 - Фланцевая гайка 14M7298 Количество:20 Примечание:M8
17 - Гидрошланг AXE52289 Примечание:LGTH = 6335 mm
18 - Кронштейн AXE57100
19 - Гайка 38H5093 Примечание:1"
20 - Гидрошланг AXE63964 Примечание:LGTH = 6055 mm, SUB FOR AXE52288 APPL
21 - Скоба H168854
22 - Обвязной хомут H224073 Количество:6
23 - Защитный шланг H234058
24 - Винт 19M7866 Количество:26 Примечание:M8 X 20
25 - Маслопровод AXE70182 Примечание:SUB FOR APPL AXE42432
26 - Маслопровод AXE70183 Примечание:SUB FOR APPL AXE42433
27 - Кронштейн HXE72583
28 - Гидрошланг AXE42482 Примечание:LGTH = 1220 mm
29 - Гидрошланг AXE42483 Примечание:LGTH = 1205 mm
30 - Фитинг переходника 38H1212
31 - Уплотнительное кольцо R26448 Количество:2
32 - Тройник 38H1038
33 - Фитинг переходника 38H1160
34 - Зажимная скоба AH97280 Количество:4
35 - Электромагн. гидр. клапан AXE37828
36 - Скоба H117952 Количество:4
37 - Болт 03M7183 Количество:3 Примечание:M8 X 16
38 - Кронштейн HXE100738
39 - Винт 19M7865 Количество:2 Примечание:M8 X 16
40 - Зажимная скоба AH77884 Количество:2
41 - Шайба 24M7294 Примечание:26 X 39 X 4 mm
42 - Зажимная скоба AH77724
43 - Крышка H201368
44 - Сальник H202240 Количество:2
45 - Втулка Z46383
46 - Винт 19M7798 Примечание:M8 X 40
Наверх
Компоненты соленоидного клапана - ST859069
![Компоненты соленоидного клапана]( "Джон Дир W650 Компоненты соленоидного клапана")
Наверх
Клапан комбинированной муфты - ST941436
![Клапан комбинированной муфты]( "Джон Дир W650 Клапан комбинированной муфты")
Наверх
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941439
![Клапан муфты быстрого подключения с подъемным цилиндром 70 mm]( "Джон Дир W650 Клапан муфты быстрого подключения с подъемным цилиндром 70 mm")
Наверх
Гидравлические трубопроводы привода мотовила, ProDrive™, HillMaster™ - ST904626
![Гидравлические трубопроводы привода мотовила, ProDrive™, HillMaster™]( "Джон Дир W650 Гидравлические трубопроводы привода мотовила, ProDrive™, HillMaster™")
1 - Кронштейн H204362
2 - Гидрошланг AXE42966 Примечание:LGTH = 3010 mm
3 - Гидрошланг AXE42965 Примечание:LGTH = 3025 mm
4 - Зажимная скоба AH77869 Количество:2
5 - Гидрошланг AXE43243 Примечание:LGTH = 2955 mm
6 - Гидрошланг AXE43015 Примечание:LGTH = 1285 mm
7 - Гидрошланг AXE42932 Примечание:LGTH = 1565 mm
8 - Гидрошланг AXE42967 Примечание:LGTH = 2975 mm
9 - Кронштейн HXE100238 Количество:4
10 - Тройник 38H5241
11 - Уплотнительное кольцо T77932 Количество:3
12 - Кронштейн AXE56089
13 - Уплотнительное кольцо T77613 Количество:4
14 - Кронштейн AXE55984
15 - Шланговый зажим AXE14873
16 - Фланцевая гайка 14M7298 Количество:20 Примечание:M8
17 - Гидрошланг AXE52289 Примечание:LGTH = 6335 mm
18 - Кронштейн AXE57100
19 - Гайка 38H5093 Примечание:1"
20 - Гидрошланг AXE63964 Примечание:LGTH = 6055 mm, SUB FOR AXE52288 APPL
21 - Скоба H168854 Количество:3
22 - Обвязной хомут H224073 Количество:3
23 - Защитный шланг H234058
24 - Винт 19M7866 Количество:26 Примечание:M8 X 20
25 - Маслопровод AXE42432
26 - Маслопровод AXE42433
27 - Кронштейн HXE72583
28 - Гидрошланг AXE42482 Примечание:LGTH = 1220 mm
29 - Гидрошланг AXE42483 Примечание:LGTH = 1205 mm
30 - Фитинг переходника 38H1212
31 - Уплотнительное кольцо R26448 Количество:2
32 - Тройник 38H1038
33 - Фитинг переходника 38H1160
34 - Зажимная скоба AH97280 Количество:4
35 - Электромагн. гидр. клапан AXE37828
36 - Скоба H117952 Количество:2
37 - Болт 03M7183 Количество:3 Примечание:M8 X 16
38 - Кронштейн HXE100738
39 - Винт 19M7865 Количество:2 Примечание:M8 X 16
40 - Зажимная скоба AH77884 Количество:2
41 - Шайба 24M7294 Примечание:26 X 39 X 4 mm
42 - Зажимная скоба AH77724
43 - Винт 19M7798 Примечание:M8 X 40
44 - Втулка Z46383
Наверх
Компоненты соленоидного клапана, HillMaster™ - ST859074
![Компоненты соленоидного клапана, HillMaster™]( "Джон Дир W650 Компоненты соленоидного клапана, HillMaster™")
Наверх
Клапан муфты быстрого подключения, HillMaster™ - ST941598
![Клапан муфты быстрого подключения, HillMaster™]( "Джон Дир W650 Клапан муфты быстрого подключения, HillMaster™")
1 - Клапан H221683 Примечание:ORDER AXE49674
1 - Быстросъемн. гидр. муфта AXE49674
2 - Рычаг AH226463 Примечание:ORDER AXE49674
2 - Быстросъемн. гидр. муфта AXE49674
3 - Гн. быстрос. гидр. муфты AXE60983 Количество:3 Примечание:SUB FOR AH225671 OR AXE49949
3 - Комплект уплотнений AXE67698 Количество:3
4 - Клапан AXE21789 Количество:2
5 - Болт H202073 Количество:2
6 - Шайба H202861 Количество:2
7 - Пружинная шайба H202862 Количество:6
8 - Спец. инстр. д/техобсл. AH201808
9 - Уплотнительное кольцо T77932 Количество:3
10 - Уплотнительное кольцо T77858 Количество:3
11 - Уплотнительное кольцо T76938 Количество:3
12 - Шайба H170527 Примечание:Темно-синий
13 - Шайба H170526 Примечание:Голубой
14 - Фитинг переходника 38H1162
15 - Фитинг переходника 38H1174
16 - Жиклер AH208827 Количество:3
17 - Уплотнительное кольцо R26375 Количество:4
18 - Уплотнительное кольцо T77857
19 - Заглушка фитинга 38H1147
20 - Винт 19M9326 Примечание:M4 X 30
21 - Уплотнительное кольцо T77613 Количество:3
22 - Уплотнительное кольцо R26906 Количество:2
23 - Стопорная гайка 14M7264 Примечание:M4
24 - Шайба H170523 Примечание:Зеленый
25 - Пластина AH208638
Наверх
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941447
![Клапан муфты быстрого подключения с подъемным цилиндром 70 mm]( "Джон Дир W650 Клапан муфты быстрого подключения с подъемным цилиндром 70 mm")
Наверх
Гидравлические трубопроводы привода мотовила, 3-ступенчатая трансмиссия - ST859080
![Гидравлические трубопроводы привода мотовила, 3-ступенчатая трансмиссия]( "Джон Дир W650 Гидравлические трубопроводы привода мотовила, 3-ступенчатая трансмиссия")
1 - Кронштейн H204362
2 - Гидрошланг AXE42966 Примечание:LGTH = 3010 mm
3 - Гидрошланг AXE42965 Примечание:LGTH = 3025 mm
4 - Уголок Z61852
5 - Гидрошланг AXE43243 Примечание:LGTH = 2955 mm
6 - Гидрошланг AXE43015 Примечание:LGTH = 1285 mm
7 - Гидрошланг AXE42932 Примечание:LGTH = 1565 mm
8 - Гидрошланг AXE42967 Примечание:LGTH = 2975 mm
9 - Кронштейн HXE100238 Количество:4
10 - Тройник 38H5241
11 - Уплотнительное кольцо T77932 Количество:3
12 - Кронштейн AXE56089
13 - Уплотнительное кольцо T77613 Количество:4
14 - Кронштейн AXE55984
15 - Шланговый зажим AXE14873
16 - Фланцевая гайка 14M7298 6 Примечание:M8
17 - Гидрошланг AXE52289 Примечание:LGTH = 6335 mm
18 - Кронштейн AXE57100
19 - Гайка 38H5093 Примечание:1"
20 - Гидрошланг AXE52288 Примечание:LGTH = 5760 mm
21 - Скоба H168854
22 - Обвязной хомут H224073 Количество:6
23 - Защитный шланг H234058
24 - Винт 19M7866 Количество:28 Примечание:M8 X 20
25 - Маслопровод AXE70182 Примечание:SUB FOR APPL AXE42432
26 - Маслопровод AXE70183 Примечание:SUB FOR APPL AXE42433
27 - Кронштейн HXE72583
28 - Гидрошланг AXE42482 Примечание:LGTH = 1220 mm
29 - Гидрошланг AXE42483 Примечание:LGTH = 1205 mm
30 - Фитинг переходника 38H1212
31 - Уплотнительное кольцо R26448 Количество:2
32 - Тройник 38H1038
33 - Фитинг переходника 38H1160
34 - Зажимная скоба AH97280 Количество:4
35 - Электромагн. гидр. клапан AXE37828
36 - Скоба H117952 Количество:4
37 - Болт 03M7183 Количество:3 Примечание:M8 X 16
38 - Кронштейн HXE100738
39 - Винт 19M7865 Количество:2 Примечание:M8 X 16
40 - Скоба R50454 Количество:2
41 - Зажимная скоба AH77724
42 - Шайба 24M7294 Примечание:26 X 39 X 4 mm
43 - Винт 19M7798 Количество:2 Примечание:M8 X 40
44 - Втулка Z46383
45 - Крышка H201368 Количество:2
46 - Сальник H202240 Количество:2
Наверх
Компоненты соленоидного клапана - ST859081
![Компоненты соленоидного клапана]( "Джон Дир W650 Компоненты соленоидного клапана")
Наверх
Клапан комбинированной муфты - ST941533
![Клапан комбинированной муфты]( "Джон Дир W650 Клапан комбинированной муфты")
Наверх
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941462
![Клапан муфты быстрого подключения с подъемным цилиндром 70 mm]( "Джон Дир W650 Клапан муфты быстрого подключения с подъемным цилиндром 70 mm")
Наверх
Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач, HillMaster™ - ST859153
![Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач, HillMaster™]( "Джон Дир W650 Гидравлические трубопроводы привода мотовила, трансмиссия с кнопочным переключением передач, HillMaster™")
1 - Кронштейн H204362
2 - Гидрошланг AXE42966 Примечание:LGTH = 3010 mm
3 - Гидрошланг AXE42965 Примечание:LGTH = 3025 mm
4 - Уголок Z61852
5 - Гидрошланг AXE43243 Примечание:LGTH = 2955 mm
6 - Гидрошланг AXE43015 Примечание:LGTH = 1285 mm
7 - Гидрошланг AXE42932 Примечание:LGTH = 1565 mm
8 - Гидрошланг AXE42967 Примечание:LGTH = 2975 mm
9 - Кронштейн HXE100238 Количество:4
10 - Тройник 38H5241
11 - Уплотнительное кольцо T77932 Количество:3
12 - Кронштейн AXE56089
13 - Уплотнительное кольцо T77613 Количество:4
14 - Кронштейн AXE55984
15 - Шланговый зажим AXE14873
16 - Фланцевая гайка 14M7298 Количество:23 Примечание:M8
17 - Гидрошланг AXE56693 Примечание:LGTH = 6695 mm
18 - Кронштейн AXE57100
19 - Гайка 38H5093 Примечание:1"
20 - Гидрошланг AXE52288 Примечание:LGTH = 5760 mm
21 - Скоба H168854 Количество:5
22 - Обвязной хомут H224073 Количество:3
23 - Защитный шланг H234058
24 - Винт 19M7866 Количество:28 Примечание:M8 X 20
25 - Маслопровод AXE42432
26 - Маслопровод AXE42433
27 - Кронштейн HXE72583
28 - Гидрошланг AXE42482 Примечание:LGTH = 1220 mm
29 - Гидрошланг AXE42483 Примечание:LGTH = 1205 mm
30 - Фитинг переходника 38H1212
31 - Уплотнительное кольцо R26448 Количество:2
32 - Тройник 38H1038
33 - Фитинг переходника 38H1160
34 - Зажимная скоба AH97280 Количество:4
35 - Электромагн. гидр. клапан AXE37828
36 - Скоба H117952 Количество:4
37 - Болт 03M7183 Количество:3 Примечание:M8 X 16
38 - Кронштейн HXE100738
39 - Винт 19M7865 Количество:2 Примечание:M8 X 16
40 - Зажимная скоба AH77724
41 - Шайба 24M7294 Примечание:26 X 39 X 4 mm
42 - Винт 19M7798 Примечание:M8 X 40
43 - Втулка Z46383
44 - Крышка H201368
45 - Сальник H202240 Количество:2
Наверх
Компоненты соленоидного клапана, HillMaster™ - ST859156
![Компоненты соленоидного клапана, HillMaster™]( "Джон Дир W650 Компоненты соленоидного клапана, HillMaster™")
Наверх
Клапан муфты быстрого подключения, HillMaster™ - ST941539
![Клапан муфты быстрого подключения, HillMaster™]( "Джон Дир W650 Клапан муфты быстрого подключения, HillMaster™")
1 - Клапан H221683 Примечание:ORDER AXE49674
1 - Быстросъемн. гидр. муфта AXE49674
2 - Рычаг AH226463 Примечание:ORDER AXE49674
2 - Быстросъемн. гидр. муфта AXE49674
3 - Гн. быстрос. гидр. муфты AXE60983 Количество:3 Примечание:SUB FOR AH225671 and AXE49949
3 - Комплект уплотнений AXE67698
4 - Клапан AXE21789 Количество:2
5 - Болт H202073 Количество:2
6 - Шайба H202861 Количество:2
7 - Пружинная шайба H202862 Количество:6
8 - Спец. инстр. д/техобсл. AH201808
9 - Уплотнительное кольцо T77932 Количество:3
10 - Уплотнительное кольцо T77858 Количество:3
11 - Уплотнительное кольцо T76938 Количество:3
12 - Шайба H170527 Примечание:Темно-синий
13 - Шайба H170526 Примечание:Голубой
14 - Фитинг переходника 38H1162
15 - Фитинг переходника 38H1174
16 - Жиклер AH208827 Количество:3
17 - Уплотнительное кольцо R26375 Количество:4
18 - Уплотнительное кольцо T77857
19 - Заглушка фитинга 38H1147
20 - Винт 19M9326 Примечание:M4 X 30
21 - Уплотнительное кольцо T77613 Количество:3
22 - Уплотнительное кольцо R26906 Количество:2
23 - Стопорная гайка 14M7264 Примечание:M4
24 - Шайба H170523 Примечание:Зеленый
25 - Пластина AH208638
Наверх
Клапан муфты быстрого подключения с подъемным цилиндром 70 mm - ST941465
![Клапан муфты быстрого подключения с подъемным цилиндром 70 mm]( "Джон Дир W650 Клапан муфты быстрого подключения с подъемным цилиндром 70 mm")
Наверх
Гидравлические шланги и фитинги наклонной камеры, поперечный наклон - ST830191
![Гидравлические шланги и фитинги наклонной камеры, поперечный наклон]( "Джон Дир W650 Гидравлические шланги и фитинги наклонной камеры, поперечный наклон")
1 - Зажимная скоба AH97280
2 - Гидрошланг AXE45121 Примечание:LGTH = 3935 mm
3 - Гидрошланг AXE45120 Примечание:LGTH = 3785 mm
4 - Фланцевая гайка 14M7298 Примечание:M8
5 - Винт 19M7866 Примечание:M8 X 20
6 - Фитинг переходника 38H1159
7 - Уплотнительное кольцо T77814
8 - Уплотнительное кольцо R28782
9 - Фитинг переходника 38H1160
10 - Уплотнительное кольцо T77613
11 - Уплотнительное кольцо R26448
12 - Шайба 24M7056 Примечание:10.500 X 20 X 2 mm
Наверх
Цилиндр наклона, HeaderTrak™ - ST753436
![Цилиндр наклона, HeaderTrak™]( "Джон Дир W650 Цилиндр наклона, HeaderTrak™")
1 - Гидравлический цилиндр AH162514
2 - Поршень AH138200
3 - Наконечник .......
4 - Трубная заглушка .......
5 - Трубная заглушка .......
6 - Направл. штока гидроцил. ..
7 - Сальник H150411
8 - Компенсационное кольцо H151629
9 - Сальник H153659
10 - Уплотнительное кольцо H158942
11 - Пружинное кольцо H164359
12 - Пружинное кольцо H164360
13 - Направл. штока гидроцил. H171330
14 - Защитное кольцо R79117
15 - Уплотнительное кольцо T22828
15 - Уплотнительное кольцо P45750
16 - Винт с головкой 19H2672 Примечание:5/8" X 2"
Наверх
Гидравлические шланги и фитинги наклонной камеры, поперечный наклон - ST832278
![Гидравлические шланги и фитинги наклонной камеры, поперечный наклон]( "Джон Дир W650 Гидравлические шланги и фитинги наклонной камеры, поперечный наклон")
1 - Зажимная скоба AH97280
2 - Гидрошланг AXE45120 Примечание:LGTH = 3785 mm
3 - Гидрошланг AXE45121 Примечание:LGTH = 3935 mm
4 - Фитинг переходника 38H5001
5 - Уплотнительное кольцо T77814
6 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
7 - Уплотнительное кольцо T77613
8 - Шайба 24M7056 Примечание:10.500 X 20 X 2 mm
9 - Винт 19M7866 Примечание:M8 X 20
10 - Фланцевая гайка 14M7298 Примечание:M8
Наверх
Гидравлический цилиндр наклона питателя - ST832279
![Гидравлический цилиндр наклона питателя]( "Джон Дир W650 Гидравлический цилиндр наклона питателя")
1 - Гидравлический цилиндр AHC12165
2 - Сальник R98324
3 - Стержень AHC17107
4 - Сальник R98325
5 - Гайка H170537
6 - Пружинное кольцо H179657
7 - Направл. штока гидроцил. H210939
8 - Сальник AH148608
9 - Сальник .......
10 - Защитное кольцо .......
11 - Сальник H155655
12 - Компенсационное кольцо H157897
13 - Сальник AH150453
14 - Защитное кольцо R81195
15 - Уплотнительное кольцо H161157
16 - Пружинное кольцо H178765
17 - Уплотнительное кольцо U12198
18 - Поршень AHC11925
Наверх
