Содержимое: Каталог Запчастей John Deere :W650 Combine (PIN 1Z0W650XXXX110000-1Z0W650XXXX114999)(PIN 1JZW650XXXX110000-1JZW650XXXX114999)(Russian) - PC14155 CS Шасси и конструкция CSPP Силовые установки
Final Drive, Level Land - ST901311 ( Конечная Передача, На Ровном Участке Земли - )
Бортовой редуктор, HillMaster™ (1 из 2) - ST901331
Бортовой редуктор, HillMaster™ (2 из 2) - ST901332
Бортовые редукторы, система обратной связи - ST829859
Приводные валы, ProDrive™, 22 T, широкий корпус - ST822695
Вал бортового редуктора, HillMaster™ - ST828867
Приводной вал, подлежащий возврату бортовой редуктор - ST829732
Крепления гидравлического цилиндра, HillMaster™ - ST829776
Трансмиссия с кнопочным переключением передач, 25 kmh - ST879189
Корпус трансмиссии и щитки, 25 kmh - ST829790

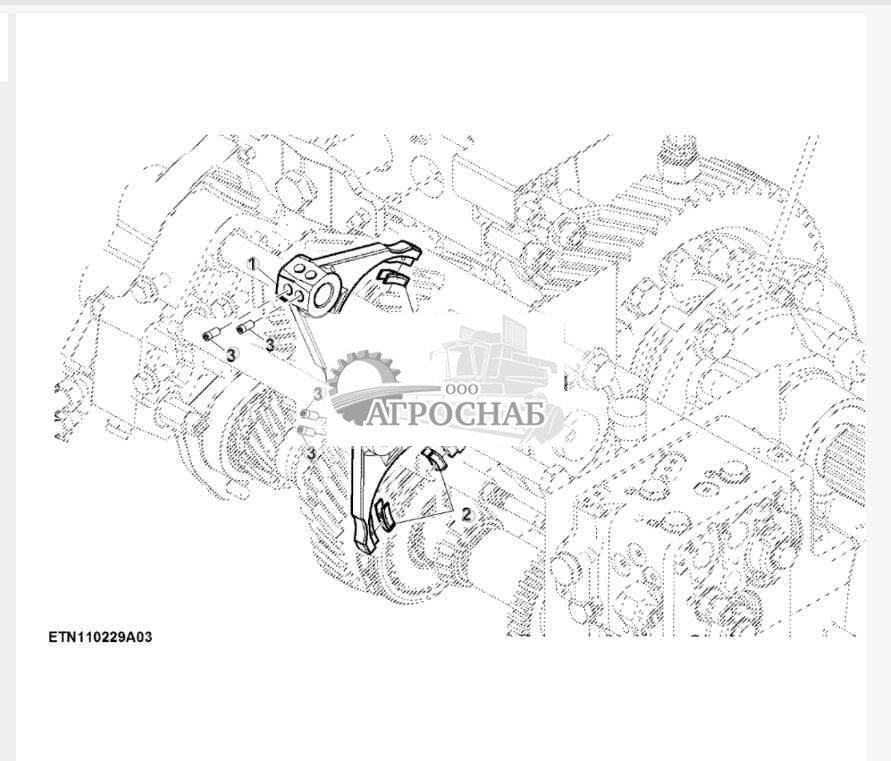

Вилки переключателя передач, 25 kmh - ST829803
Входной вал трансмиссии, шестерни, насос подачи смазки и подшипники, 25 kmh - ST829808

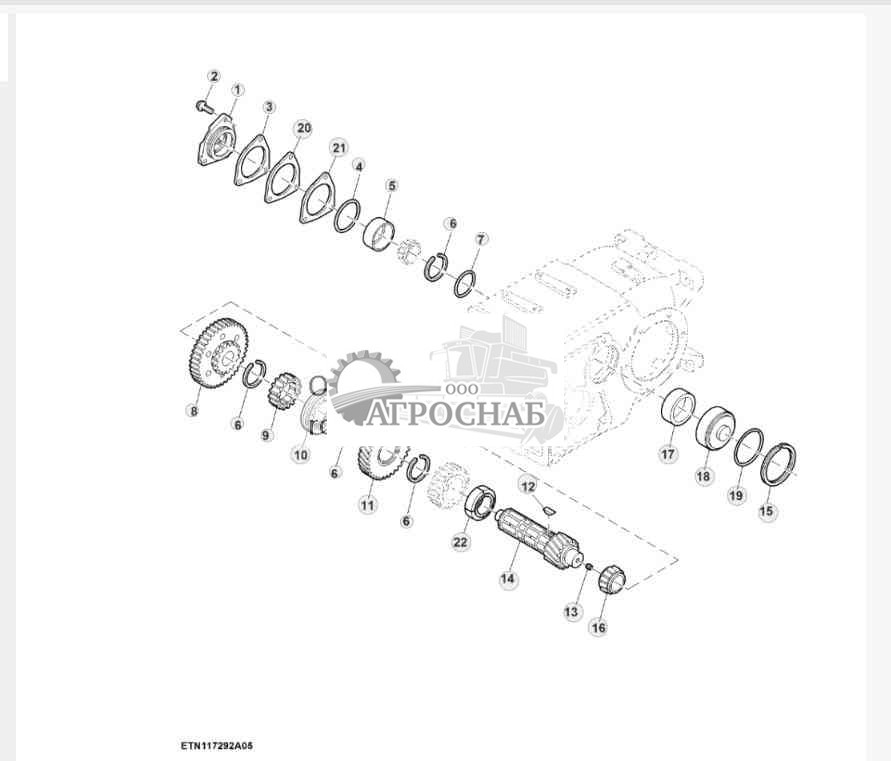

Вал-шестерня трансмиссии, шестерни и подшипники, 25 kmh - ST829810

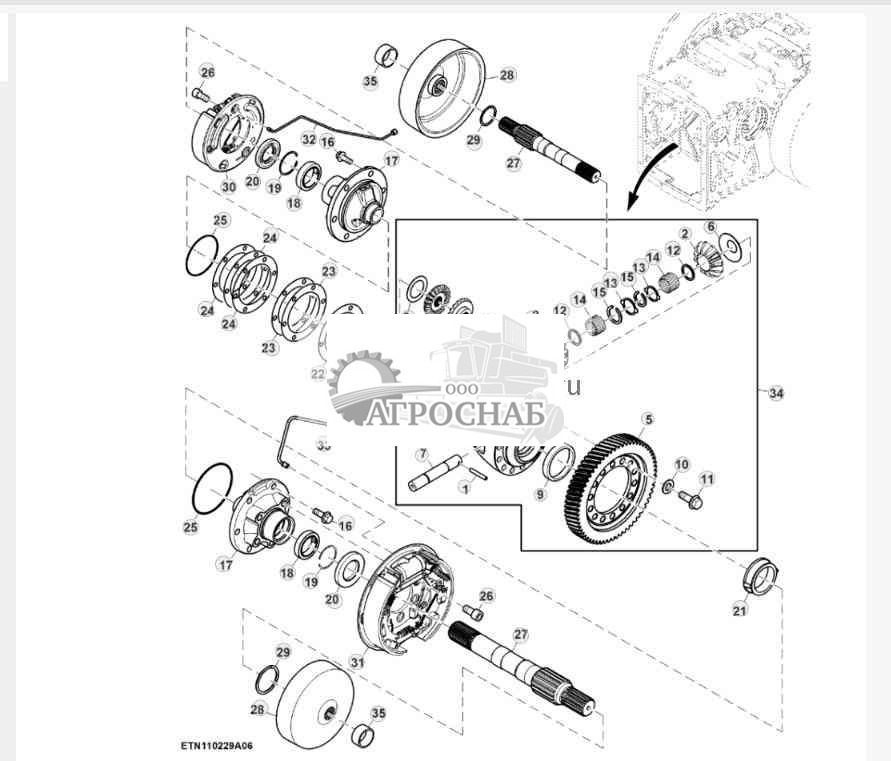

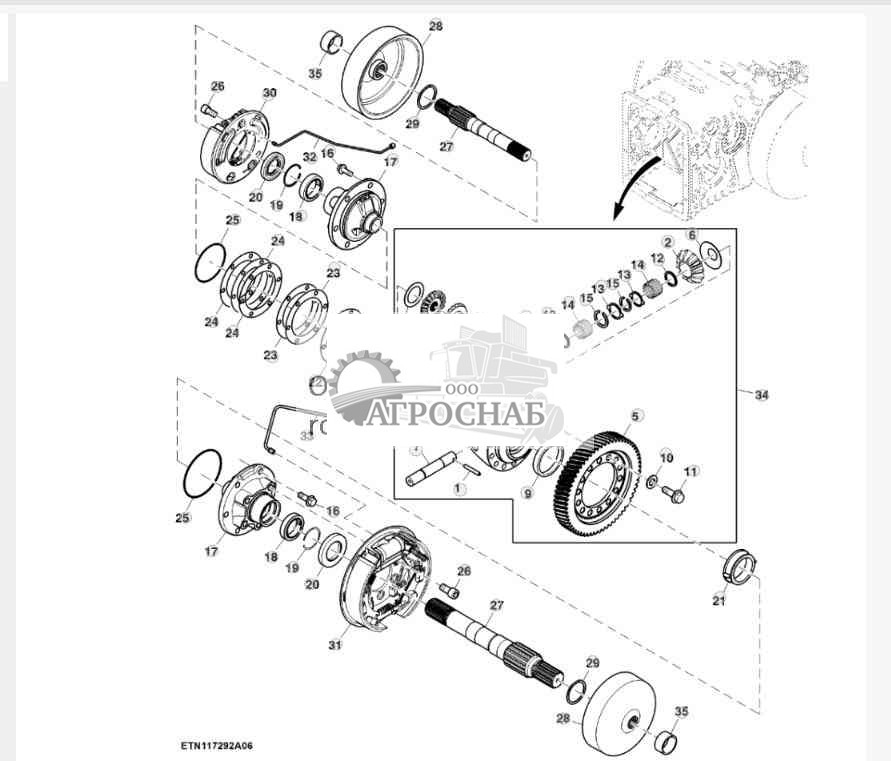

Шестерни и валы дифференциала, 25 kmh - ST829815
Узел блока клапанов трансмиссии, 25 kmh - ST829818

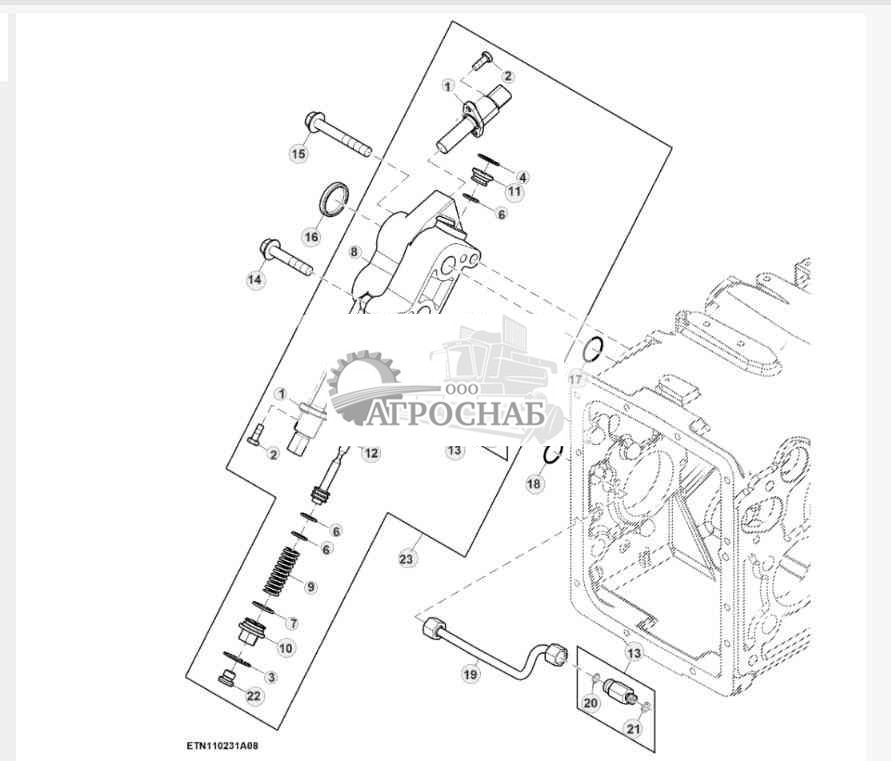

Узел стопорного штифта клапана, 25 kmh - ST829820
Клапан силового привода стояночного тормоза, 25 kmh - ST879190
Жгут проводов трансмиссии, 25 kmh - ST879193

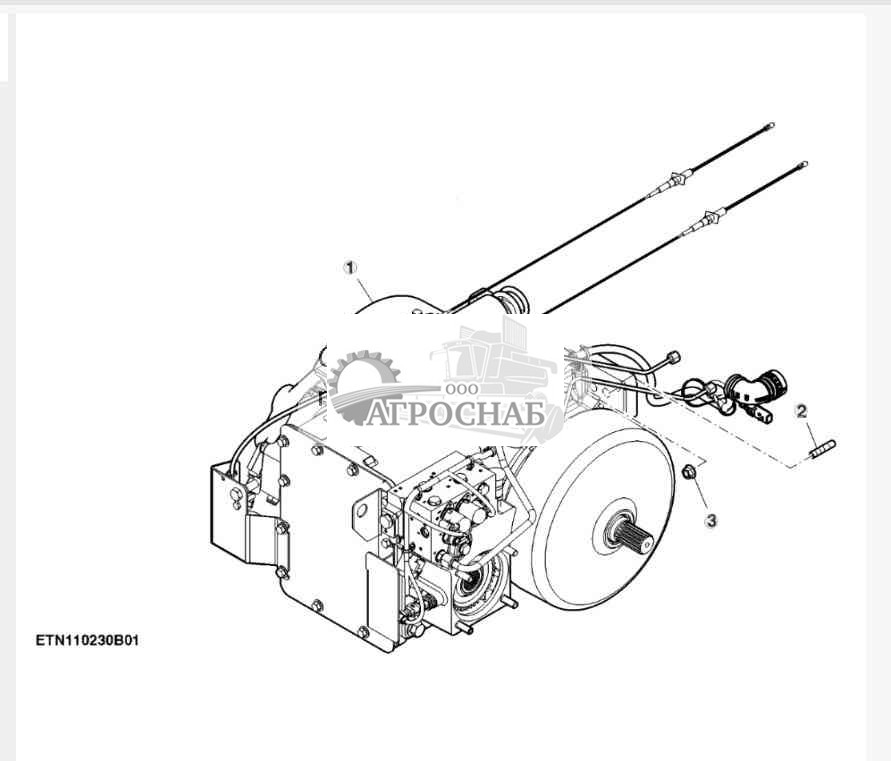

Трансмиссия с кнопочным переключением передач, 20 kmh - ST879053

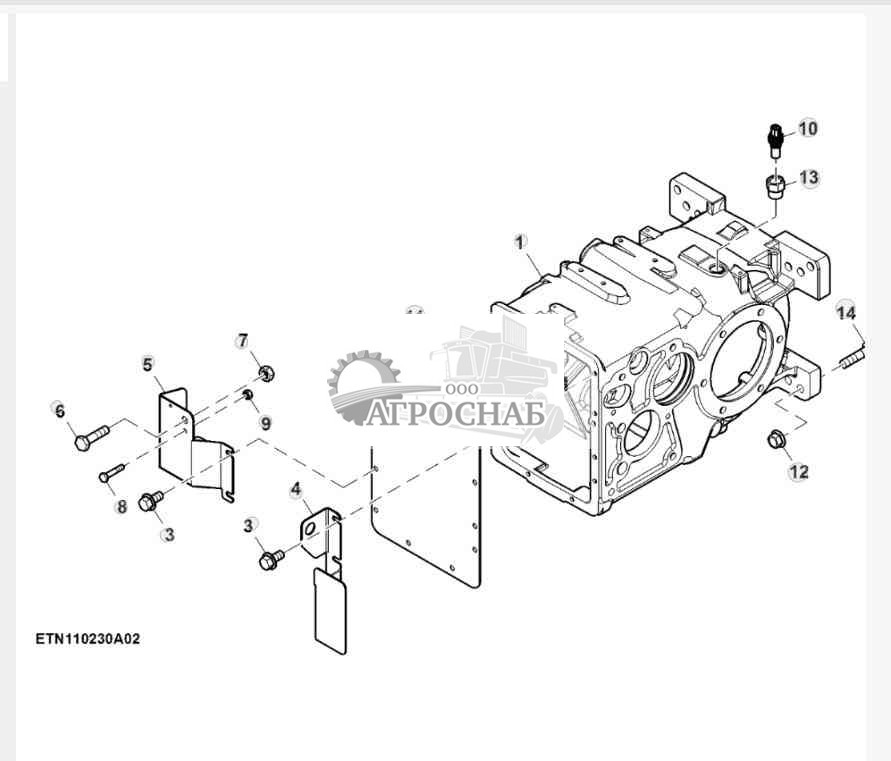

Корпус трансмиссии и щитки, 20 kmh - ST829829
Вилки переключателя передач, 20 kmh - ST829849
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 20 kmh - ST829851

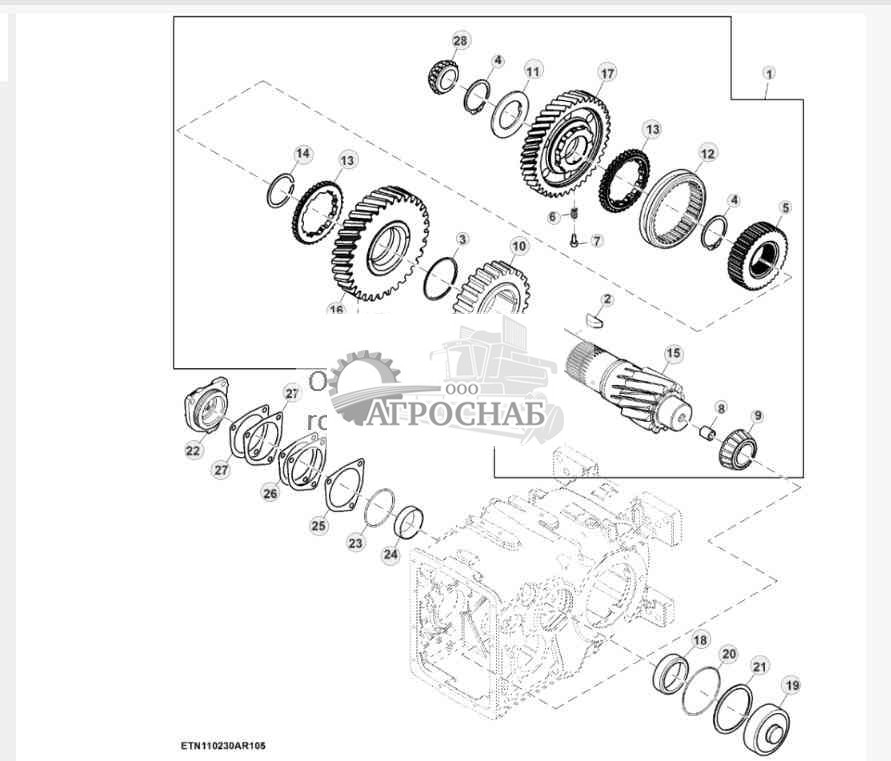

Вал-шестерня трансмиссии, шестерни и подшипники, 20 kmh - ST829870
Шестерни и валы дифференциала, 20 kmh - ST829882
Узел блока клапанов трансмиссии, 20 kmh - ST829889

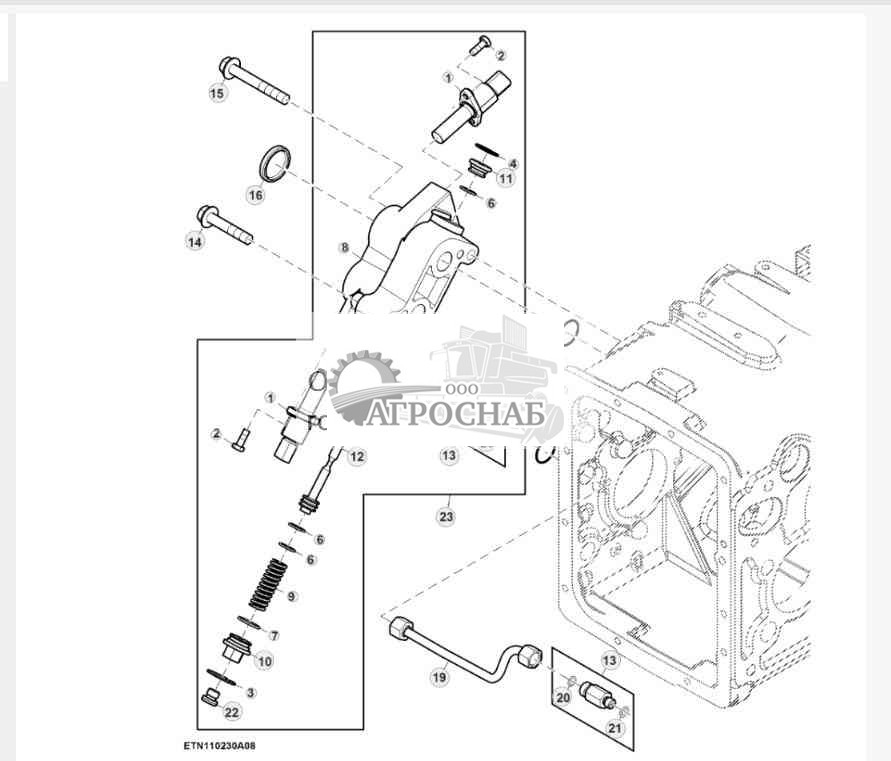

Узел стопорного штифта клапана, 20 kmh - ST829901
Клапан силового привода стояночного тормоза, 20 kmh - ST879056

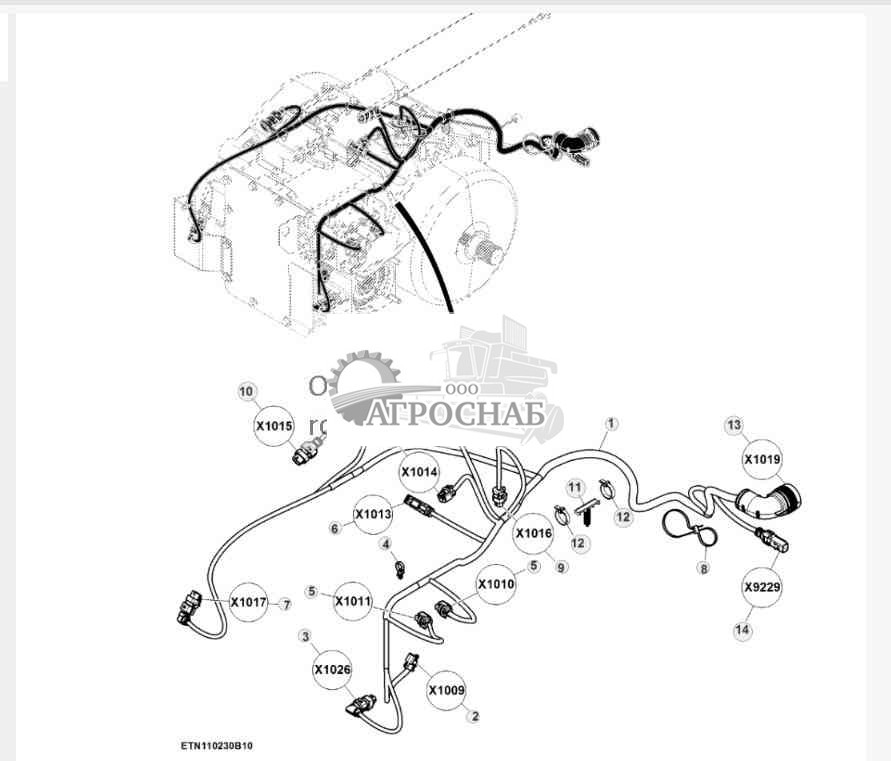

Жгут проводов трансмиссии, 20 kmh - ST879062

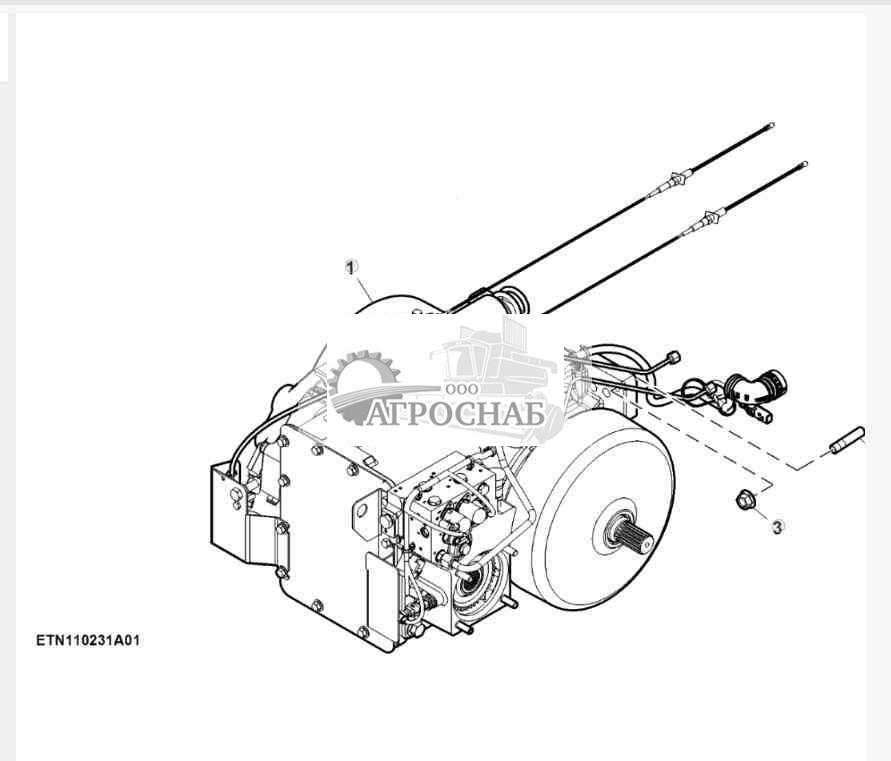

Трансмиссия с кнопочным переключением передач, 30 kmh - ST880323

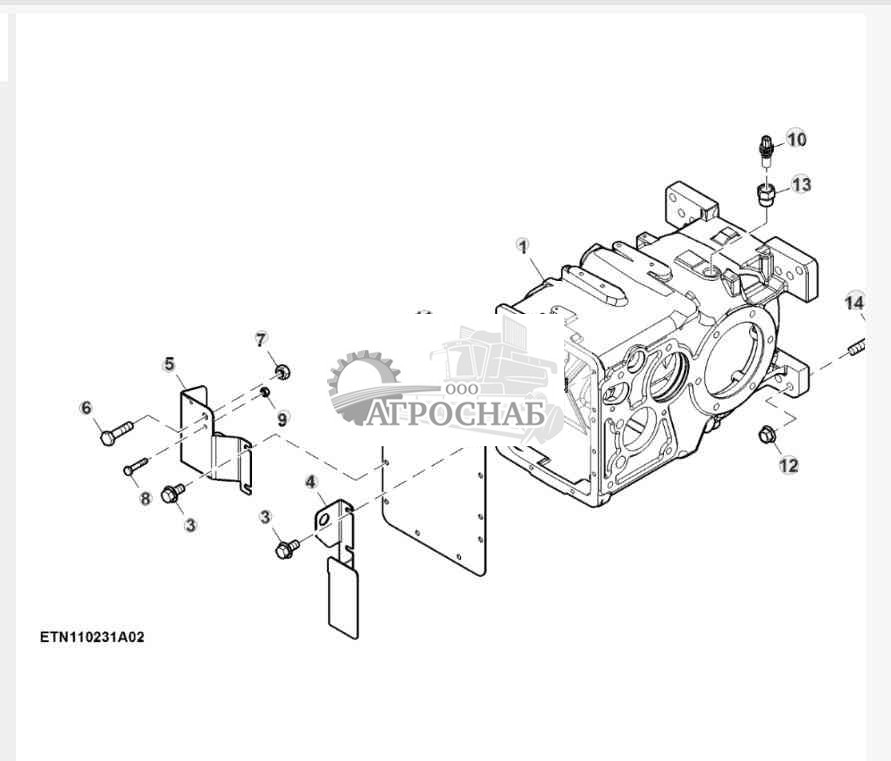

Корпус трансмиссии и щитки, 30 kmh - ST829915
Вилки переключателя передач, 30 kmh - ST829918
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 30 kmh - ST829922
Вал-шестерня трансмиссии, шестерни и подшипники, 30 kmh - ST829932

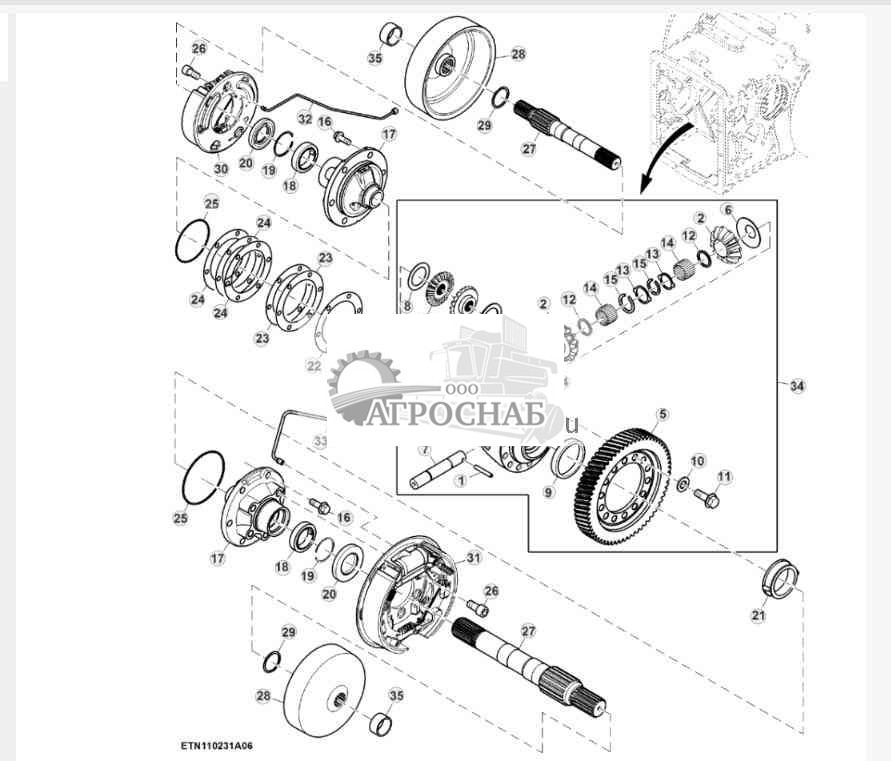

Шестерни и валы дифференциала, 30 kmh - ST829945

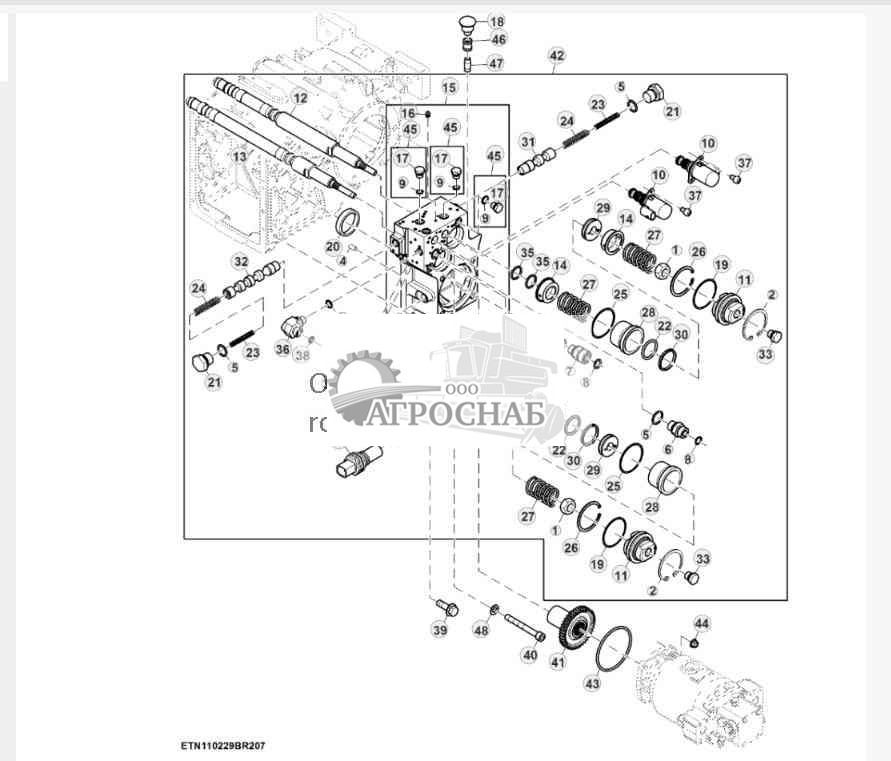

Узел блока клапанов трансмиссии, 30 kmh - ST829947
Узел стопорного штифта клапана, 30 kmh - ST829956

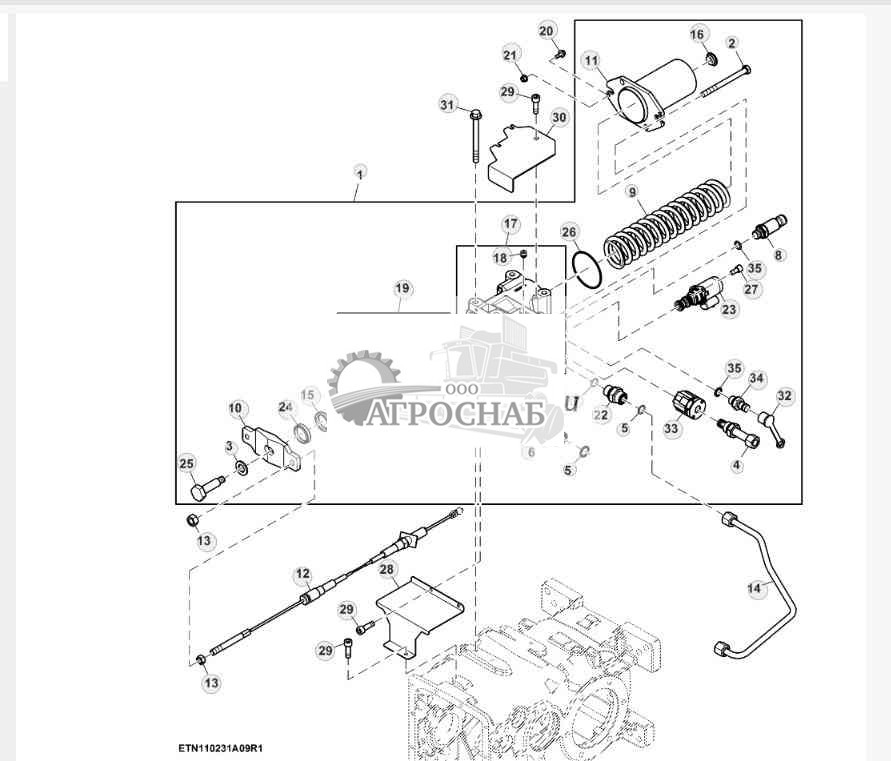

Клапан силового привода стояночного тормоза, 30 kmh - ST880334
Жгут проводов трансмиссии, 30 kmh - ST880340

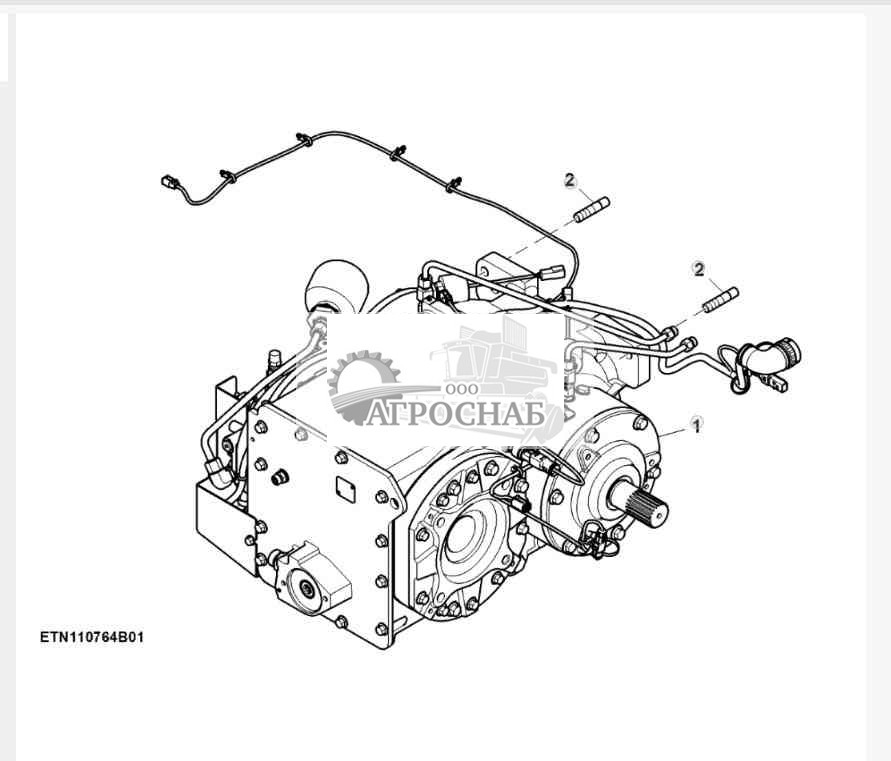

Картер трансмиссии, 170 MV, ProDrive™ - ST822699
Дифференциал, ProDrive™ - ST822701
Корпус трансмиссии, ProDrive™ - ST822706

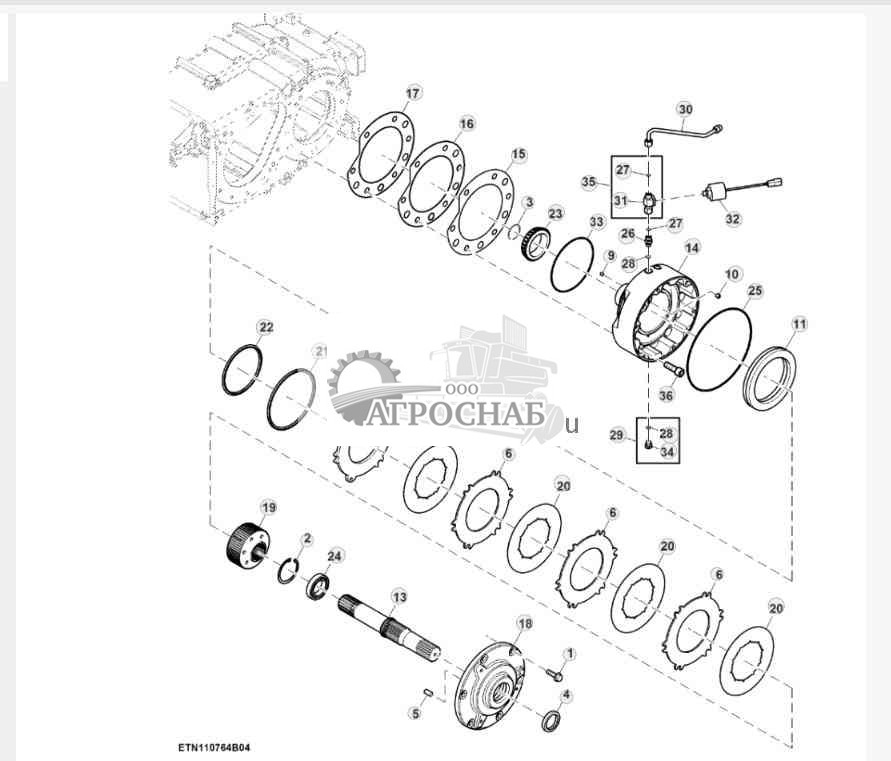

Тормоз трансмиссии, ProDrive™, левая сторона - ST822708
Тормоз трансмиссии, ProDrive™, правая сторона - ST822709
Стояночный тормоз, ProDrive™ - ST822712
Промежуточный вал, ProDrive™ - ST822713
Планетарный привод, ProDrive™ - ST822720
Отражатель, муфта трансмиссии, ProDrive™ - ST822724
Блок клапанов, ProDrive™ - ST822730
Жгут проводов трансмиссии, ProDrive™ - ST822733

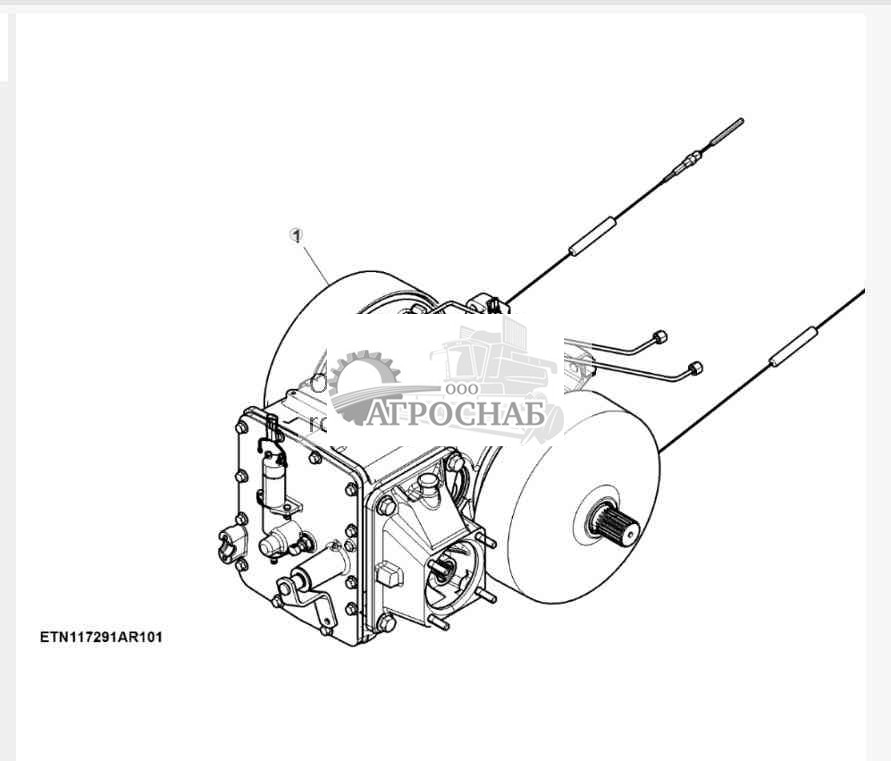

Механическая трансмиссия, 20 кмч - ST829970

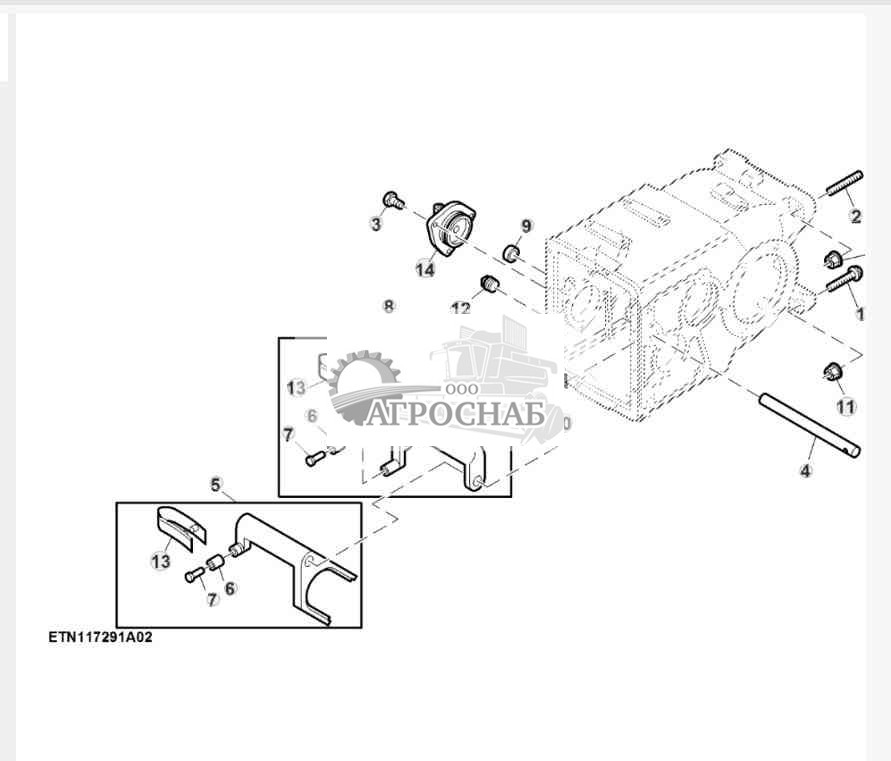

Корпус трансмиссии и вилки переключения передач, 20 кмч - ST829976
Крышка корпуса дифференциала и кулачок переключателя передач, 20 кмч - ST829978
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 20 kmh - ST829986
Вал-шестерня трансмиссии, шестерни и подшипники, 20 kmh - ST829997

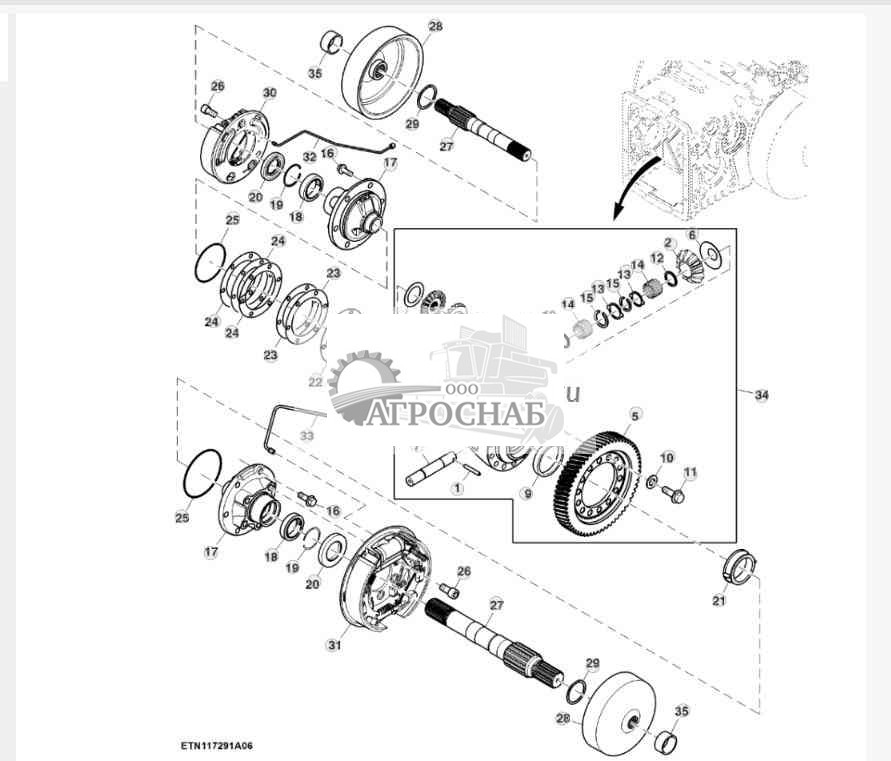

Шестерни и валы дифференциала, 20 кмч - ST829999
Кронштейн и тросы стояночного тормоза, трансмиссия, 20 кмч - ST830001
Кронштейн и тросы стояночного тормоза, трансмиссия, 25 кмч - ST832542

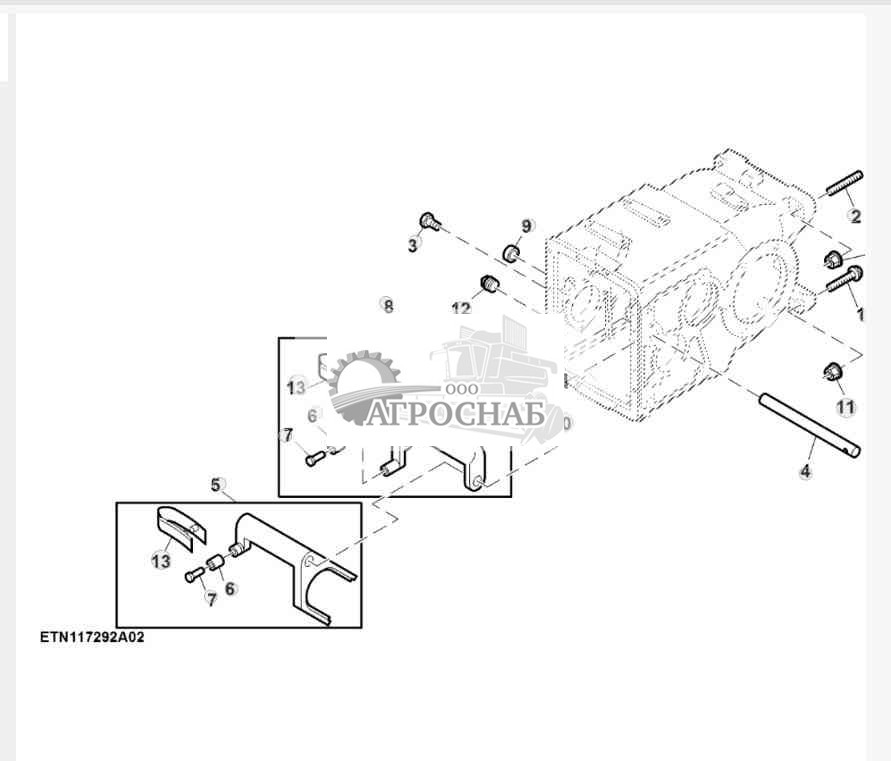

Крепление корпуса трансмиссии и вилки переключения передач, 25 кмч - ST832544

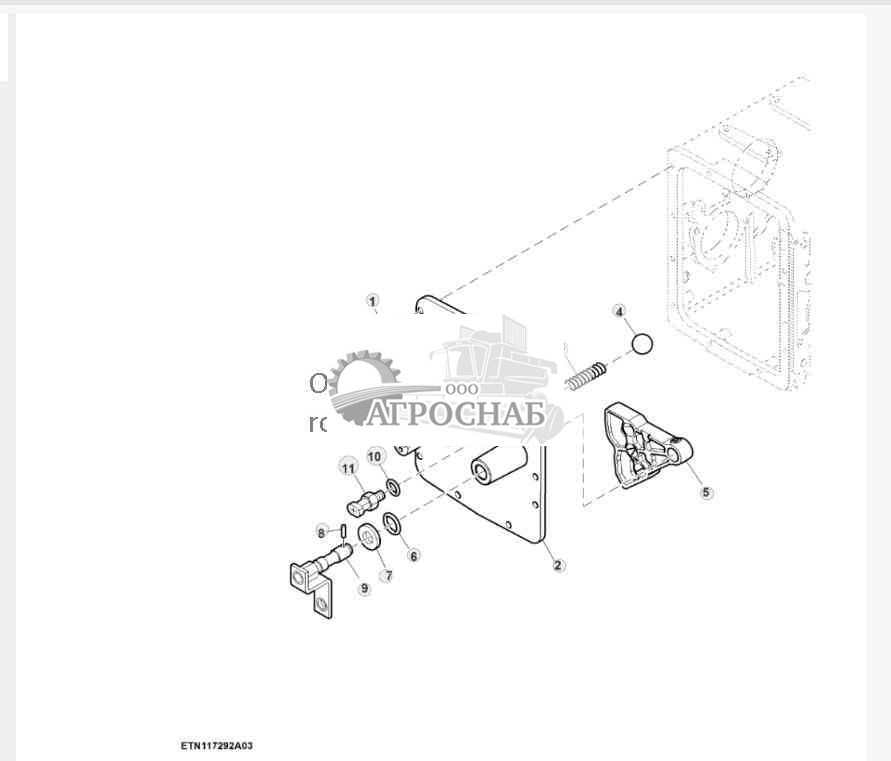

Крышка корпуса дифференциала и кулачок переключателя передач, 25 кмч - ST832547
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 25 кмч - ST832554
Вал-шестерня трансмиссии, шестерни и подшипники, 25 kmh - ST832579
Шестерни и валы дифференциала, 25 kmh - ST832583

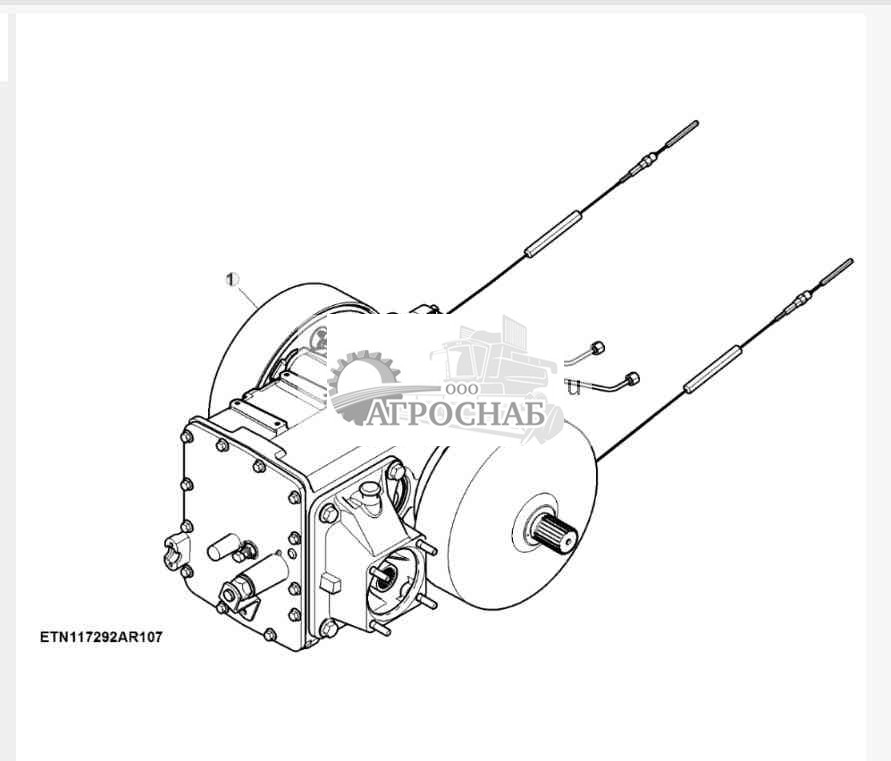

Механическая трансмиссия, 25 кмч - ST832595
Кронштейн и тросы стояночного тормоза, трансмиссия, 30 кмч - ST832599

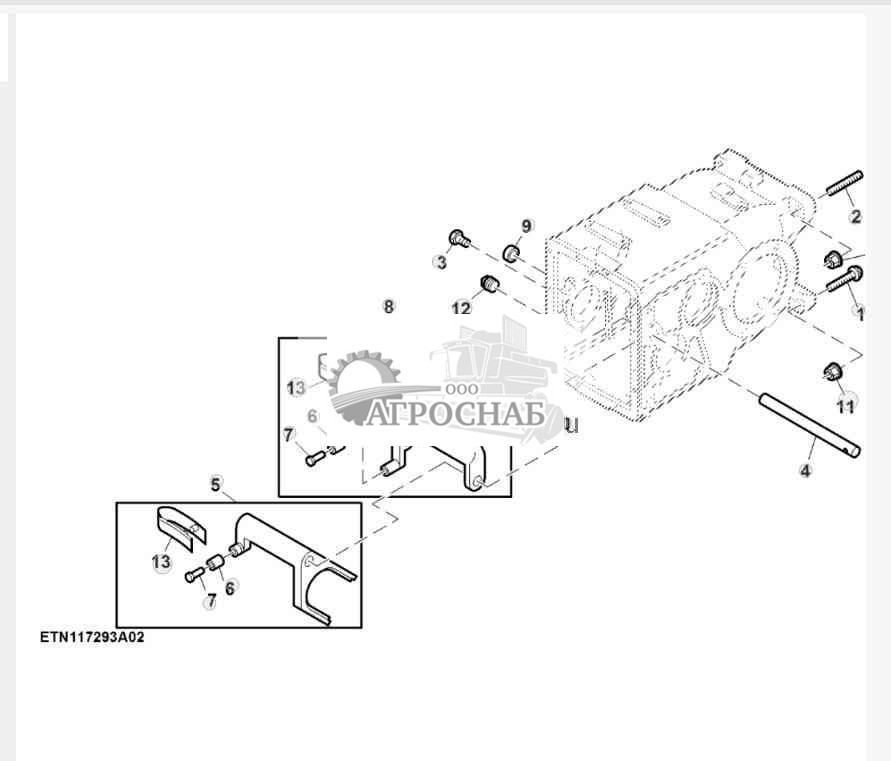

Крепление корпуса трансмиссии и вилки переключения передач, 30 кмч - ST832600
Крышка корпуса дифференциала и кулачок переключателя передач, 30 кмч - ST832611
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 30 kmh - ST832615
Шестерни трансмиссии, подшипники и вал-шестерня, 30 кмч - ST832619
Шестерни и валы дифференциала, 30 kmh - ST832644

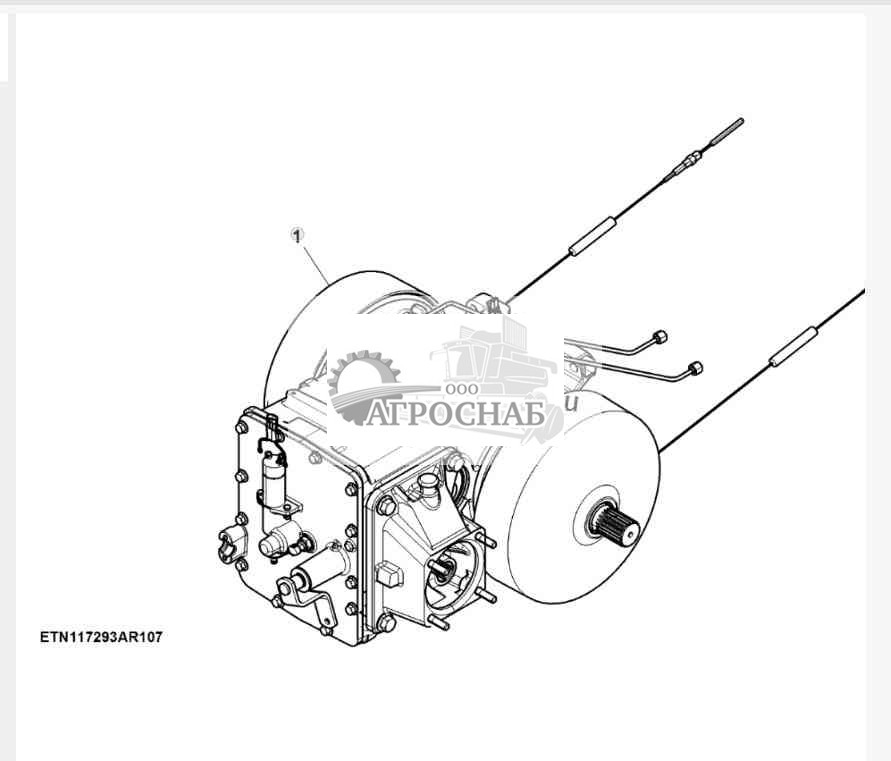

Механическая трансмиссия, 30 кмч - ST832648
Тросы Боудена для переключения диапазонов - ST869123

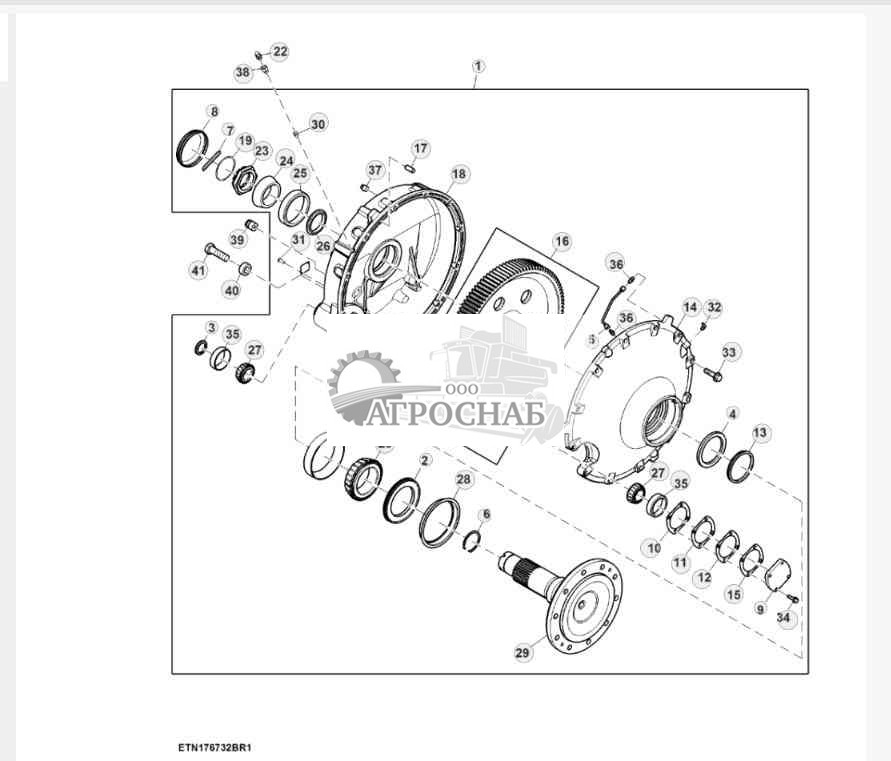

Final Drive, Level Land - ST901311 ( Конечная Передача, На Ровном Участке Земли - )
![Джон Дир W650 Final Drive, Level Land Final Drive, Level Land]()
1 - Привод DE31387 Примечание:LH
1 - Привод DE31388 Примечание:RH
2 - Сальник AH112401
3 - Сальник AN12151
4 - Кольц. упл. V-обр. сеч. AH155232
5 - Линия AH156971
6 - Пружинное кольцо H118882
7 - Шпонка вала H125330
8 - Колпачок H154720
9 - Колпачок N377017
10 - Прокладка H161541 Примечание:TK = 0.5 mm
11 - Прокладка H161542 Примечание:TK = 0.25 mm
12 - Прокладка H161543 Примечание:TK = 0.13 mm
13 - Кольц. упл. V-обр. сеч. H161871
14 - Корпус H163694
15 - Прокладка H163745 Примечание:TK = 0.076 mm
16 - Комплект зубчатых колес DE31425
17 - Установочный штифт R54380 Количество:2
18 - Корпус N377019 Примечание:LH
18 - Корпус N377018 Примечание:RH
19 - Пружинное кольцо H22784
20 - Конич. роликов. подшипник AN372757
21 - Наружн. кольцо подшипн. N380472
22 - Штуцерное соединение DE20928 Количество:2
23 - Гайка N380924
24 - Внутр. кольцо подшипника JD10266
25 - Наружн. кольцо подшипн. JD7298
26 - Распорная втулка H129557
27 - Внутр. кольцо подшипника JD9058 Количество:2
28 - Маслосборник R90080
29 - Шпиндель HXE10955
30 - Трубная заглушка 15H638 Примечание:1/8"
31 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
32 - Смазочная арматура JD7760
33 - Винт 19M7824 2 Примечание:M16 X 60
34 - Винт 19M7835 Количество:4 Примечание:M10 X 35
35 - Наружн. кольцо подшипн. JD9121 Количество:2
36 - Фитинг R35352 Количество:2
37 - Трубная заглушка 15H584 Количество:4 Примечание:1/2"
38 - Фитинг переходника CC123328 Количество:2
39 - Втулка H87691 Количество:4
40 - Распорная втулка H163561 2
41 - Винт с головкой 19M7889 2 Примечание:M24 X 80
Наверх
Бортовой редуктор, HillMaster™ (1 из 2) - ST901331
![Джон Дир W650 Бортовой редуктор, HillMaster™ (1 из 2) Бортовой редуктор, HillMaster™ (1 из 2)]()
1 - Привод DE31389 Количество:2 Примечание:LH and RH
2 - Винт 19M7824 2 Примечание:M16 X 60
3 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
4 - Сальник AH112401
5 - Пружинное кольцо H22784
6 - Пружинное кольцо H118882
7 - Шпонка вала H125330
8 - Колпачок H154720
9 - Кольц. упл. V-обр. сеч. H161871
10 - Комплект зубчатых колес DE31425
11 - Шпиндель HXE10955
12 - Конич. роликов. подшипник AN372757
13 - Внутр. кольцо подшипника JD10266
14 - Гайка N380924
15 - Установочный штифт R54380 Количество:2
16 - Распорная втулка Z102880
17 - Маслосборник R90080
18 - Трубная заглушка 15H255 Количество:6 Примечание:3/8"
19 - Винт 19M7835 Количество:4 Примечание:M10 X 35
20 - Сальник AN12151
21 - Корпус CE20869
22 - Прокладка H161541 Примечание:TK = 0.5 mm
23 - Прокладка H161542 Примечание:TK = 0.25 mm
24 - Прокладка H161543 Примечание:TK = 0.15 mm
25 - Наружн. кольцо подшипн. JD7298
26 - Наружн. кольцо подшипн. JD9121 Количество:2
27 - Внутр. кольцо подшипника JD9058 Количество:2
28 - Фитинг R35352 Количество:2
29 - Колпачок N377017
30 - Прокладка H163745 Примечание:TK = 0.076 mm
31 - Уплотнительное кольцо R26375 Количество:2
32 - Фитинг R39112 Количество:2
33 - Кольц. упл. V-обр. сеч. AH155232
34 - Линия AH156971
35 - Корпус H163694
36 - Смазочная арматура JD7760
37 - Наружн. кольцо подшипн. N380472
Наверх
Бортовой редуктор, HillMaster™ (2 из 2) - ST901332
![Джон Дир W650 Бортовой редуктор, HillMaster™ (2 из 2) Бортовой редуктор, HillMaster™ (2 из 2)]()
1 - Стопорная шайба 12M7140 Количество:20 Примечание:25.600 mm
2 - Винт 19M9048 6 Примечание:M24 X 85
3 - Втулка Z53304 Количество: 10
4 - Прокладка Z58298 Примечание:TK = 0.75 mm
5 - Рычаг H222265
6 - Прокладка Z58297 Примечание:TK = 1.0 mm
7 - Винт 19M9049 Количество:4 Примечание:M24 X 160
8 - Штуцерное соединение DE20928 Количество:2
9 - Коромысло AZ103175 Примечание:RH
10 - Прокладка 24M7214 Примечание:TK = 0.5 mm
11 - Шайба 24M7381 Количество:6 Примечание:60 X 75 X 1.600 mm
12 - Пружинное кольцо 40M1843 Количество:2
13 - Коромысло AZ103174 Примечание:LH
14 - Винт 53M7019 Количество:2 Примечание:M12 X 50
15 - Винт 19M7790 Количество:6 Примечание:M12 X 35
16 - Фланец Z73892
17 - Винт 19M7815 Количество: 10 Примечание:M12 X 60
18 - Втулка H87691 Количество:4
19 - Шайба Z58284 Количество:4
20 - Фитинг переходника HXE119908 Количество:2
Наверх

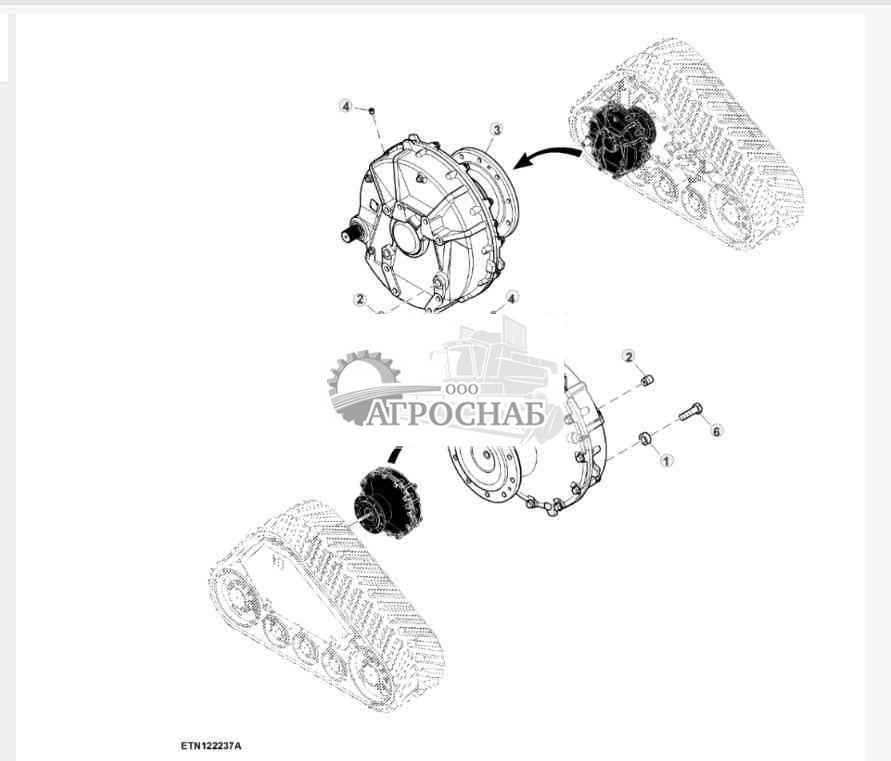

Бортовые редукторы, система обратной связи - ST829859
![Джон Дир W650 Бортовые редукторы, система обратной связи Бортовые редукторы, система обратной связи]()
1 - Распорная втулка H163561 2
2 - Втулка H87691 Количество:4
3 - Привод DE31388 Примечание:RH, SUB FOR DE30849
4 - Редукционный клапан AE38448 Количество:2
5 - Привод DE31387 Примечание:LH, SUB FOR DE30848
6 - Винт с головкой 19M7889 2 Примечание:M24 X 80
Наверх

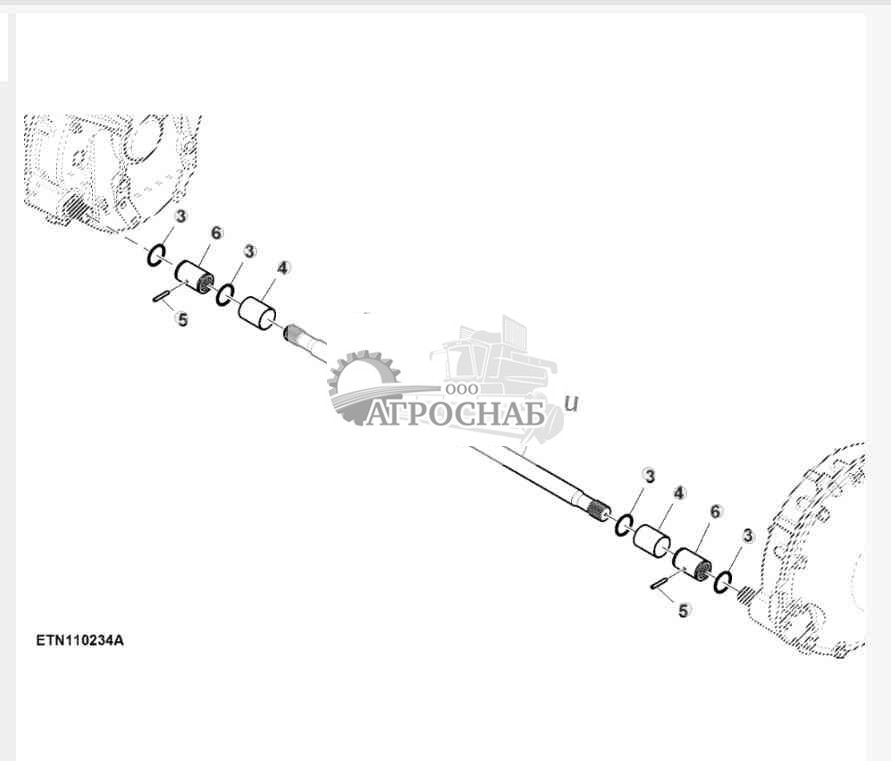

Приводные валы, ProDrive™, 22 T, широкий корпус - ST822695
![Джон Дир W650 Приводные валы, ProDrive™, 22 T, широкий корпус Приводные валы, ProDrive™, 22 T, широкий корпус]()
1 - Ведущий вал HXE71198 Примечание:RH
2 - Ведущий вал HXE71196 Примечание:LH
3 - Пружинное кольцо HXE15849 Количество:8
4 - Гильза HXE15850 Количество:4
5 - Штифт HXE25276 Количество:4
6 - Шлицевое соединение HXE63494 Количество:4
Наверх

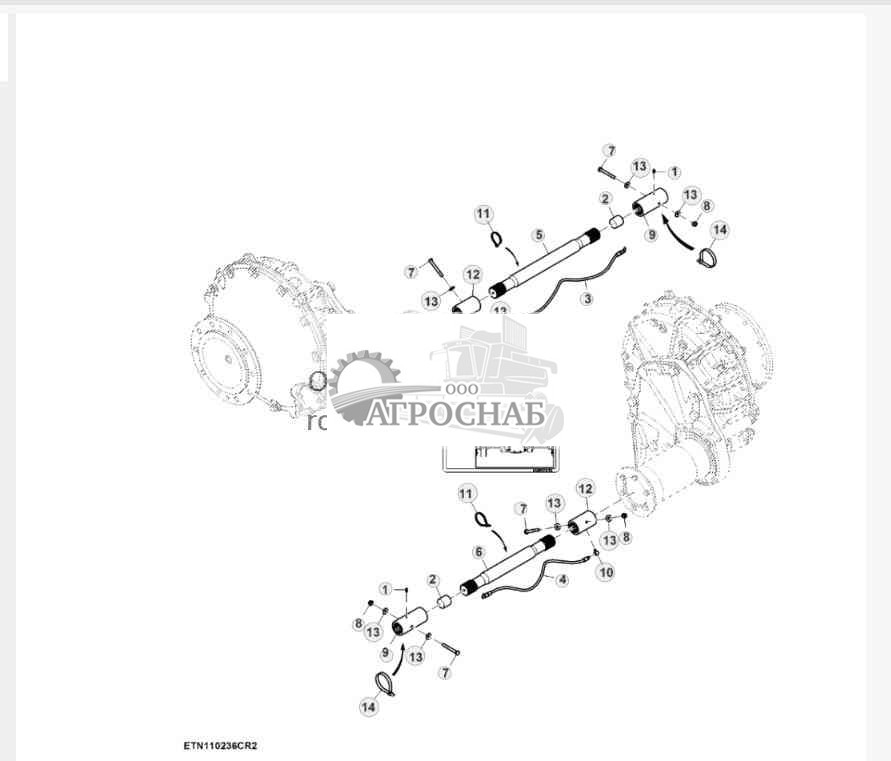

Вал бортового редуктора, HillMaster™ - ST828867
![Джон Дир W650 Вал бортового редуктора, HillMaster™ Вал бортового редуктора, HillMaster™]()
1 - Смазочная арматура JD7797 Количество:2
2 - Ось HXE98584 Количество:2
3 - Шланг AXE61242 Примечание:LGTH = 730 mm
4 - Шланг AXE60639 Примечание:LGTH = 600 mm
5 - Ведущий вал HXE71202 Примечание:RH
6 - Ведущий вал HXE71199 Примечание:LH
7 - Винт с головкой 19M8081 Количество:4 Примечание:M10 X 80
8 - Стопорная гайка 14M7167 Количество:4 Примечание:M10
9 - Шлицевое соединение HXE107626 Количество:2
10 - Коленчатый патрубок JD7845 Количество:2
11 - Обвязной хомут R44302 Количество:9 Посмотреть аналогичные детали
12 - Шлицевое соединение N375635 Количество:2
13 - Шайба R52921 Количество:8
14 - Обвязной хомут H224073 Количество:4
15 - Метка HXE117278 Количество:2 Примечание:Смазка приводного вала
Наверх
Приводной вал, подлежащий возврату бортовой редуктор - ST829732
![Джон Дир W650 Приводной вал, подлежащий возврату бортовой редуктор Приводной вал, подлежащий возврату бортовой редуктор]()
1 - Пружинное кольцо HXE15849 Количество:8
2 - Гильза HXE15850 Количество:4
3 - Штифт HXE25276 Количество:4
4 - Шлицевое соединение HXE63494 Количество:4
5 - Ведущий вал HXE71196 Примечание:LH
6 - Ведущий вал HXE71198 Примечание:RH
Наверх

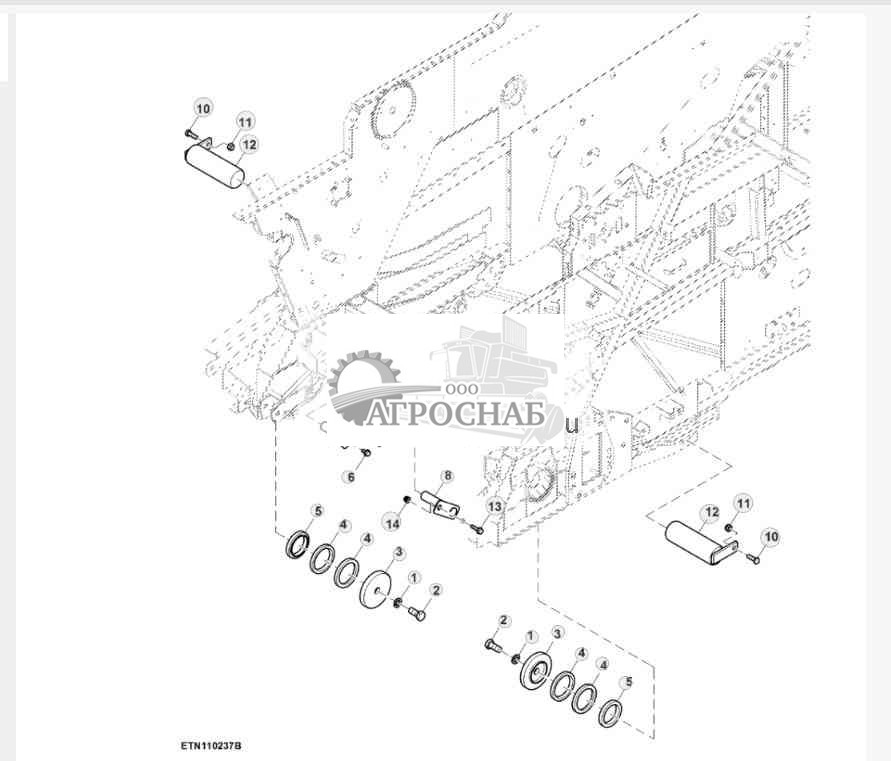

Крепления гидравлического цилиндра, HillMaster™ - ST829776
![Джон Дир W650 Крепления гидравлического цилиндра, HillMaster™ Крепления гидравлического цилиндра, HillMaster™]()
1 - Стопорная шайба 12M7069 Количество:2 Примечание:16 mm
2 - Винт с головкой 19M7283 Количество:2 Примечание:M16 X 35
3 - Крышка Z73248 Количество:2
4 - Кольцо Z59975 Количество:4
5 - Кольцо Z73249 Количество:2
6 - Винт 19M7865 Примечание:M8 X 16
7 - Смазочная арматура 58M5579 Примечание:USE WITH AXE69152; SUB FOR APPL 58M7014
8 - Штифт AXE56674
9 - Штифт AXE69152 Примечание:USE WITH 58M5579; SUB FOR APPL AZ71783;
10 - Винт с головкой 19M7168 Количество:2 Примечание:M10 X 30
11 - Стопорная гайка 14M7167 Количество:2 Примечание:M10
12 - Крепление со штифтом AZ52941 Количество:2
13 - Винт 19M7868 Примечание:M8 X 30
14 - Стопорная гайка 14M7396 Примечание:M8
Наверх

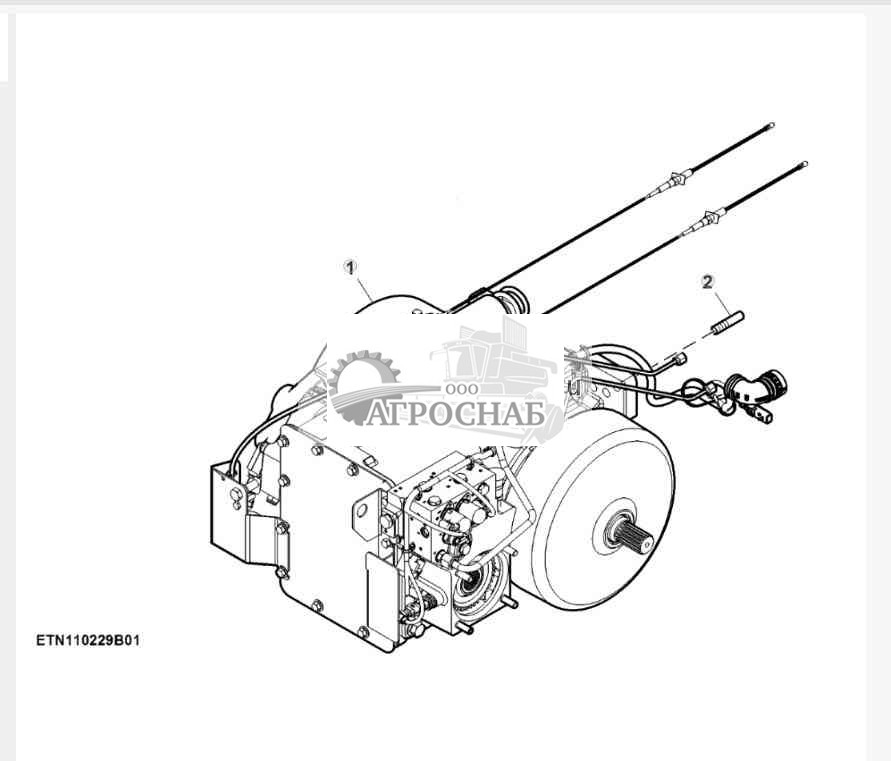

Трансмиссия с кнопочным переключением передач, 25 kmh - ST879189
![Джон Дир W650 Трансмиссия с кнопочным переключением передач, 25 kmh Трансмиссия с кнопочным переключением передач, 25 kmh]()
1 - Трансмиссия DE31408
2 - Шпилька 42M7028 Количество:2
Наверх

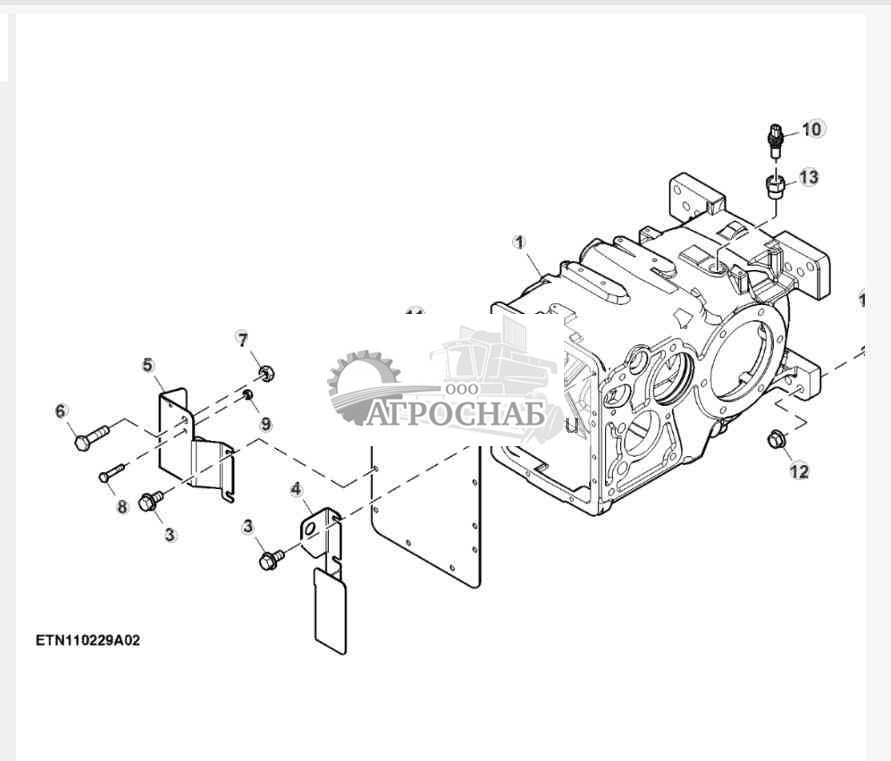

Корпус трансмиссии и щитки, 25 kmh - ST829790
![Джон Дир W650 Корпус трансмиссии и щитки, 25 kmh Корпус трансмиссии и щитки, 25 kmh]()
1 - Корпус CE21626
2 - Крышка CE21994
3 - Винт 19M7784 2 Примечание:M10 X 20
4 - Щиток CE21344
5 - Щиток CE30011
6 - Винт с головкой 19M8546 Примечание:M14 X 40
7 - Гайка 14M7435 Примечание:M14
8 - Винт с головкой 19M7922 Примечание:M8 X 40
9 - Гайка 14M7273 Примечание:M8
10 - Датчик RE537634
11 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
12 - Фланцевая гайка 14M7291 Количество:4 Примечание:M16
13 - Фитинг CE20773
14 - Винт H107504 Количество:2
Наверх
Вилки переключателя передач, 25 kmh - ST829803
![Джон Дир W650 Вилки переключателя передач, 25 kmh Вилки переключателя передач, 25 kmh]()
1 - Рычаг переключ. передач CE21251 Количество:2
2 - Зажимная скоба L113217 Количество:4
3 - Установочный винт R122638 Количество:4
Наверх
Входной вал трансмиссии, шестерни, насос подачи смазки и подшипники, 25 kmh - ST829808
![Джон Дир W650 Входной вал трансмиссии, шестерни, насос подачи смазки и подшипники, 25 kmh Входной вал трансмиссии, шестерни, насос подачи смазки и подшипники, 25 kmh]()
1 - Внутр. кольцо подшипника AR94761
2 - Передача CE21099 Примечание:Z = 34
3 - Передача CE21105 Примечание:Z = 33
4 - Пружина сжатия CE21135 Количество:2
5 - Установочный штифт CE21136 Количество:2
6 - Жиклер H110539
7 - Внутр. кольцо подшипника JD10182
8 - Муфта переключателя CE21497
9 - Синхронизатор CE21498
10 - Пружинное кольцо R275875
11 - Вал сателлита CE21385
12 - Шлицевое соединение DE20743 Примечание:Z = 40
13 - Пружинное кольцо M41029 Количество:2
14 - Корпус CE30889
15 - Винт 19M7786 Количество:6 Примечание:M10 X 30
16 - Установочный штифт H75358
17 - Ротор AH128528
18 - Пластина H82234
19 - Шайба H82232
20 - Втулка H82233
21 - Прокладка H132892 Примечание:TK = 0.076 mm
22 - Прокладка H132893 Примечание:TK = 0.127 mm
23 - Прокладка H132894 Примечание:TK = 0.508 mm
24 - Наружн. кольцо подшипн. JD8257
25 - Гильза H142031
26 - Диагностическая муфта RE190805
27 - Трубная заглушка 15H238 Примечание:3/4"
28 - Масляная трубка H131297
29 - Уплотнительное кольцо R394R
30 - Фитинг AH125228
31 - Винт 19M8162 Примечание:M10 X 40
32 - Уплотнительное кольцо R495R
33 - Сито AH121580
34 - Масляная трубка H131296
35 - Корпус CE18201
36 - Уплотнительное кольцо U10776
37 - Наружн. кольцо подшипн. JD8267
38 - Ось DE20946
Наверх

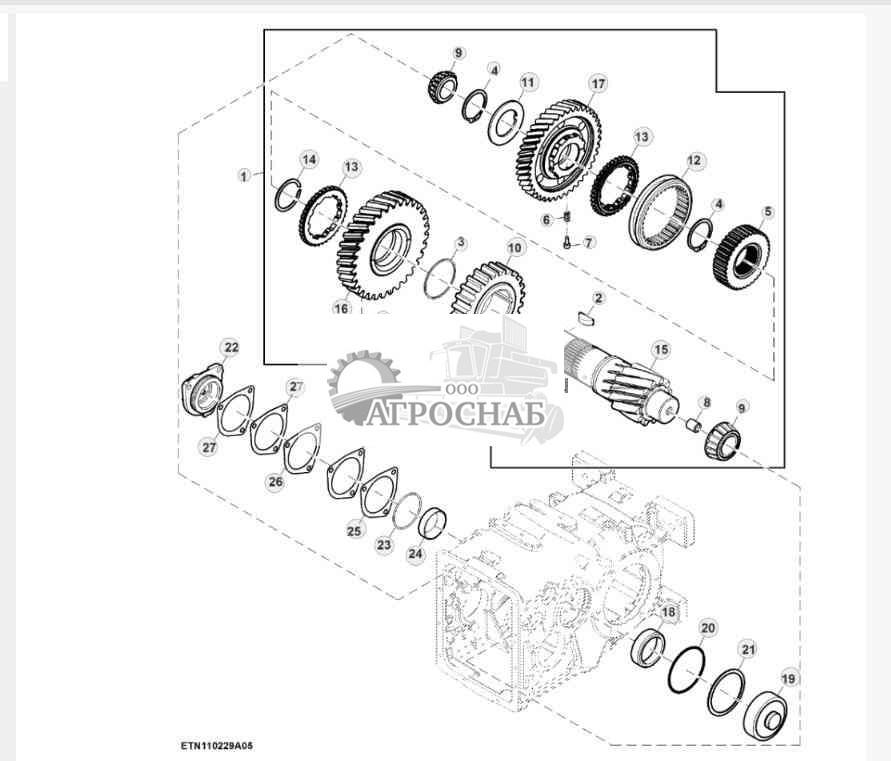

Вал-шестерня трансмиссии, шестерни и подшипники, 25 kmh - ST829810
![Джон Дир W650 Вал-шестерня трансмиссии, шестерни и подшипники, 25 kmh Вал-шестерня трансмиссии, шестерни и подшипники, 25 kmh]()
1 - Промежуточный вал DE20949
2 - Шпонка вала 26M4228 Примечание:8 X 28 mm
3 - Пружинное кольцо 40M7106
4 - Пружинное кольцо CE32206 Количество:2
5 - Передача CE21105 Примечание:Z = 33
6 - Пружина сжатия CE21135 Количество:4
7 - Установочный штифт CE21136 Количество:4
8 - Жиклер H110539
9 - Внутр. кольцо подшипника JD8182
10 - Передача H176279 Примечание:Z = 24
11 - Шайба CE32208
12 - Муфта переключателя CE21497
13 - Синхронизатор CE21498 Количество:2
14 - Пружинное кольцо R275875
15 - Вал сателлита CE21126 Примечание:Z = 12
16 - Передача CE21394 Примечание:Z = 33
17 - Передача CE21129 Примечание:Z = 41
18 - Наружн. кольцо подшипн. JD8223
19 - Крышка подшипника H144385
20 - Уплотнительное кольцо U10746
21 - Пружинное кольцо H129558
22 - Корпус CE18201
23 - Уплотнительное кольцо U10776
24 - Наружн. кольцо подшипн. JD8267
25 - Прокладка H132892 Примечание:TK = 0.076 mm
26 - Прокладка H132893 Примечание:TK = 0.127 mm
27 - Прокладка H132894 Примечание:TK = 0.508 mm
Наверх
Шестерни и валы дифференциала, 25 kmh - ST829815
![Джон Дир W650 Шестерни и валы дифференциала, 25 kmh Шестерни и валы дифференциала, 25 kmh]()
1 - Пружинный шплинт 34M7073 Примечание:10 X 65 mm
2 - Ведущая шестерня CE20835 Количество:2 Примечание:Z = 12
3 - Передача CE20836 Количество:2 Примечание:Z = 20
4 - Корпус CE21998
5 - Передача CE21999 Примечание:Z = 62
6 - Упорная шайба H133202 Количество:2
7 - Штифт H146646
8 - Шайба H164794 Количество:2
9 - Наружн. кольцо подшипн. JD7425 Количество:2
10 - Шайба R135543
11 - Винт с головкой R308123
12 - Упорная шайба R70112 Количество:2
13 - Упорная шайба R70113 Количество:2
14 - Игольчатый ролик R70115
15 - Кольцо YZ120471 Количество:2
16 - Винт 19M7844 Примечание:M16 X 45
17 - Каретка H130407 Количество:2
18 - Цилиндр. ролик. подшипник JD7502 Количество:2
19 - Кольцо C3936E Количество:2
20 - Сальник AT40603 Количество:2
21 - Внутр. кольцо подшипника JD8147 Количество:2
22 - Прокладка H126572 Примечание:TK = 0.076 mm
23 - Прокладка H126573 Примечание:TK = 0.127 mm
24 - Прокладка H126575 Примечание:TK = 0.508 mm
25 - Уплотнительное кольцо R27796 Количество:2
26 - Винт с гол. п/торц. кл. 19M9871 Примечание:M20 X 40
27 - Ось CE31615 Количество:2
28 - Тормозной барабан CE21688 Количество:2
29 - Кольцо B32564 Количество:2
30 - Тормоз DE30236
31 - Тормоз DE30237
32 - Маслопровод DE21111
33 - Маслопровод DE21110
34 - Мост с дифференциалом DE21113
35 - Распорная втулка HXE70648 Количество:2
Наверх

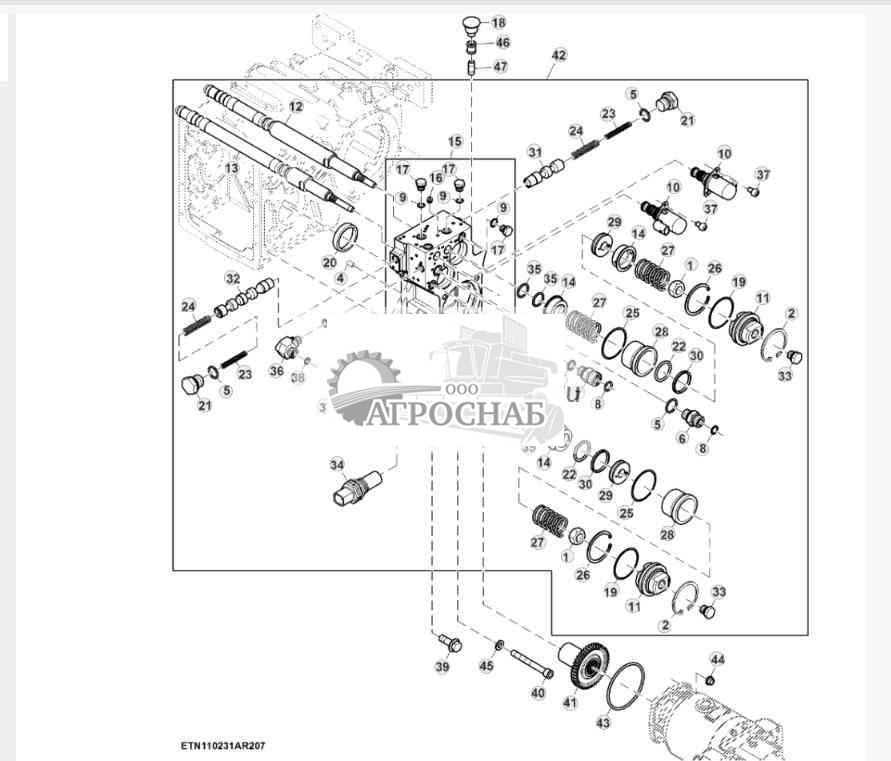

Узел блока клапанов трансмиссии, 25 kmh - ST829818
![Джон Дир W650 Узел блока клапанов трансмиссии, 25 kmh Узел блока клапанов трансмиссии, 25 kmh]()
1 - Гайка 14M7435 Количество:2 Примечание:M14
2 - Пружинное кольцо 40M7229 Количество:2
3 - Шпилька 42M7029 Количество:4
4 - Установочный штифт 44M7144 Количество:2
5 - Уплотнительное кольцо 51M7043 Количество:3 Примечание:15.300 X 2.200 mm
6 - Фитинг переходника 38H5003
7 - Фитинг переходника 38H5009
8 - Уплотнительное кольцо T77857 Количество:2
9 - Уплотнительное кольцо 51M7041 Количество:6 Примечание:11.300 X 2.200 mm
10 - Расходный гидр. клапан AT338325 Количество:3
11 - Заглушка CE21457 Количество:2
12 - Магистраль CE21165
13 - Магистраль CE21166
14 - Стопор CE21232 Количество:3
15 - Клапан DE20884
16 - Заглушка AL166902 Количество:31
17 - Пробка сливного отверстия R107768 Количество:6
18 - Сапун AH20868
19 - Уплотнительное кольцо E80243 Количество:2
20 - Наружн. кольцо подшипн. JD8237
21 - Заглушка фитинга R107770 Количество:2
22 - Уплотнительное кольцо R1225R Количество:2
23 - Пружина сжатия R194658 Количество:2
24 - Пружина сжатия R194659 Количество:2
25 - Уплотнительное кольцо R207199 Количество:2
26 - Пружинное кольцо R215255 Количество:2
27 - Пружина сжатия CE21765 Количество:3
28 - Гильза R229763 Количество:2
29 - Поршень R229765 Количество:2
30 - Сальник R229768 Количество:2
31 - Золотниковый клапан R280231
32 - Золотник клапана R281547
33 - Заглушка фитинга DE21112 Количество:2
34 - Датчик RE537634
35 - Уплотнительное кольцо T57247 Количество:4
36 - Коленчатый патрубок 38H5016
37 - Винт T204128 Количество:8
38 - Уплотнительное кольцо T77613
39 - Винт 19M7844 Количество:2 Примечание:M16 X 45
40 - Винт с гол. п/торц. кл. 19M10299 Примечание:M16 X 140
41 - Шлицевое соединение DE20743 Примечание:Z = 40
42 - Клапан DE20687
43 - Уплотнительное кольцо R63308
44 - Фланцевая гайка 14M7299 Примечание:M12
45 - Заглушка фитинга RE46684 Количество:6
46 - Муфта 15H597 Примечание:3/8"
47 - Ниппель с резьбой 29H146 Примечание:3/8"
48 - Шайба 24M7053 Примечание:17 X 30 X 3 mm
Наверх

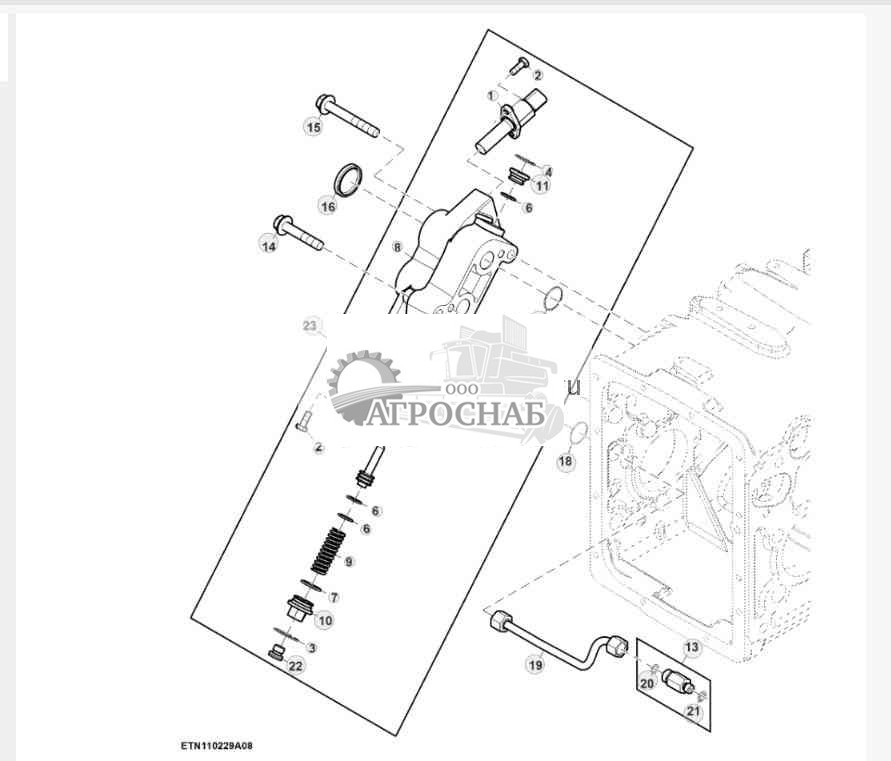

Узел стопорного штифта клапана, 25 kmh - ST829820
![Джон Дир W650 Узел стопорного штифта клапана, 25 kmh Узел стопорного штифта клапана, 25 kmh]()
1 - Датчик RE293623 Количество:2
2 - Винт с головкой 19M7560 Количество:4 Примечание:M6 X 16
3 - Пружинное кольцо 40M1858
4 - Пружинное кольцо 40M7181
5 - Установочный штифт 44M7144 Количество:2
6 - Уплотнительное кольцо CE30804 Количество:3
7 - Уплотнительное кольцо CE21282
8 - Корпус CE21993
9 - Пружина сжатия CE21995
10 - Заглушка CE21996
11 - Заглушка CE22078
12 - Магистраль CE22081
13 - Фитинг RE216786 Количество:2
14 - Винт 19M7816 Количество:2 Примечание:M12 X 65
15 - Винт 19M7819 Примечание:M12 X 90
16 - Заглушка DE20737 Количество:2
17 - Уплотнительное кольцо CE30005 Количество:2
18 - Уплотнительное кольцо CE30006
19 - Линия DE21109
20 - Уплотнительное кольцо T77613 Количество:2
21 - Уплотнительное кольцо 51M7040 Количество:2 Примечание:9.300 X 2.200 mm
22 - Пробка сливного отверстия RE522144
23 - Клапан DE21108
Наверх

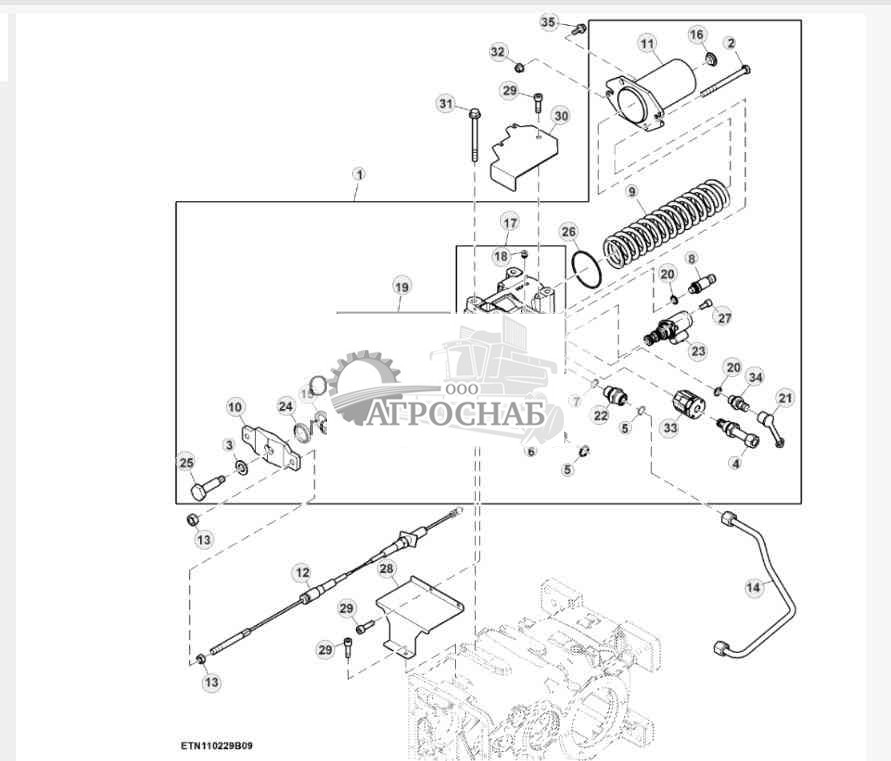

Клапан силового привода стояночного тормоза, 25 kmh - ST879190
![Джон Дир W650 Клапан силового привода стояночного тормоза, 25 kmh Клапан силового привода стояночного тормоза, 25 kmh]()
1 - Клапан DE31406
2 - Винт с головкой 19M8568 Количество:2 Примечание:M10 X 120
3 - Шайба 24M7053 Примечание:17 X 30 X 3 mm
4 - Клапан AXE52536
5 - Уплотнительное кольцо T77857 Количество:2
6 - Фитинг переходника 38H5153
7 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
8 - Датчик давления AXE59268
9 - Пружина сжатия CE31376
10 - Опора CE21953
11 - Опора DE21088
12 - Тормоз DE30885 Количество:2
13 - Гайка 14M7273 Количество:4 Примечание:M8
14 - Линия DE30176
15 - Сальник H161729
16 - Заглушка H238030
17 - Клапан DE30838 Количество:2
18 - Заглушка AL166902 Количество:5
19 - Поршень DE30503
20 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
21 - Крышка R77175
22 - Фитинг переходника 38H5003
23 - Расходный гидр. клапан AT338325
24 - Сальник H156586
25 - Болт T118330
26 - Уплотнительное кольцо U44496
27 - Винт T204128 Количество:2
28 - Крышка CE22005
29 - Винт 19M7603 Количество:5 Примечание:M6 X 20
30 - Крышка CE22004
31 - Винт 19M7836 Количество:4 Примечание:M10 X 110
32 - Фланцевая гайка 14M7608 Количество:2 Примечание:M6
33 - Катушка эл/магн. клапана AH228044
34 - Диагностическая муфта RE190805
35 - Винт 19M7775 Количество:2 Примечание:M6 X 16
Наверх

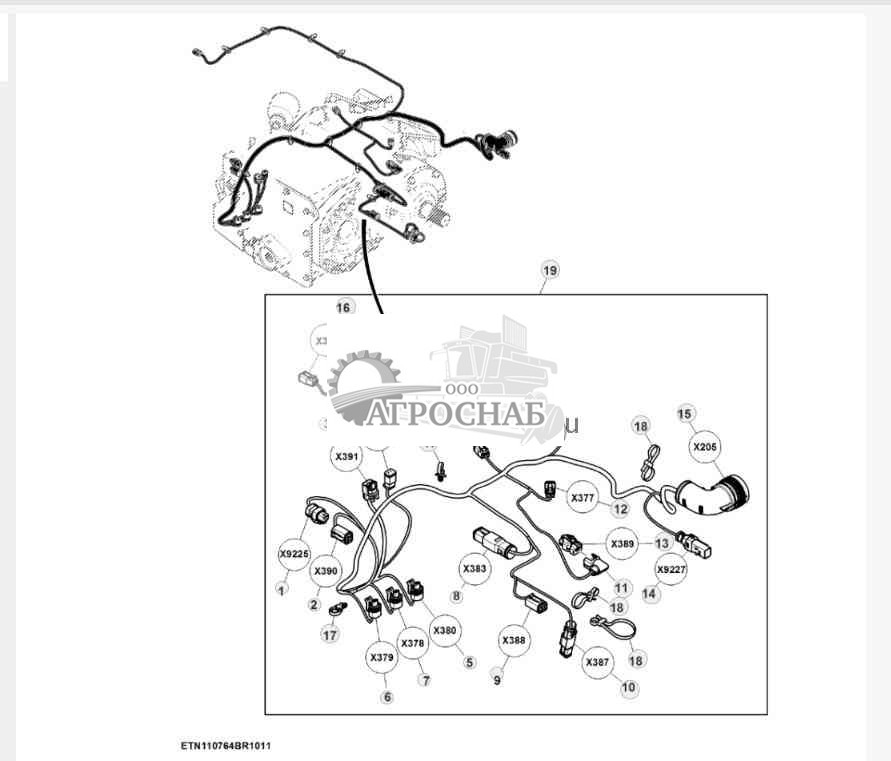

Жгут проводов трансмиссии, 25 kmh - ST879193
![Джон Дир W650 Жгут проводов трансмиссии, 25 kmh Жгут проводов трансмиссии, 25 kmh]()
1 - Жгут проводов AXE59269
2 - Корпус электр. разъема 57M8924 Примечание:ORDER W/ (2) 57M8602, (2) 57M8603
3 - Корпус электр. разъема 57M9775 Примечание:ORDER W/ (2) 57M9808, 57M10155
4 - Обвязной хомут 57M10233 Количество:8
5 - Корпус электр. разъема 57M8924 Количество:3 Примечание:ORDER W/ (2) 57M8602, (2) 57M8603 AND 57M11380
6 - Корпус электр. разъема 57M10517 Примечание:ORDER W/ (2) 57M8165, 57M10486 AND 57M8022
7 - Корпус электр. разъема 57M8625 Примечание:ORDER W/ (3) 57M8560, (3) 57M9223 AND 57M11405
8 - Вспом. электр. разъем 57M10421 Количество:3
9 - Корпус электр. разъема 57M9775 Примечание:ORDER W/ (2) 57M9808
10 - Корпус электр. разъема 57M9780 Примечание:ORDER W/ (3) 57M9808, 57M9838
11 - Вспом. электр. разъем 57M11166
12 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
13 - Корпус электр. разъема 57M8794 Примечание:ORDER W/ (4) 57M8165, (12) 57M9808, (7) Z78008 AND 57M8704
14 - Корпус электр. разъема 57M9776 Примечание:ORDER W/ (2) 57M9813, 57M9837
15 - Корпус электр. разъема 57M8625 Примечание:ORDER W/ (3) 57M8560, (3) 57M9223 AND 57M11405
Наверх
Трансмиссия с кнопочным переключением передач, 20 kmh - ST879053
![Джон Дир W650 Трансмиссия с кнопочным переключением передач, 20 kmh Трансмиссия с кнопочным переключением передач, 20 kmh]()
1 - Трансмиссия DE31409
2 - Шпилька 42M7028 Количество:2
3 - Фланцевая гайка 14M7291 Количество:2 Примечание:M16
Наверх
Корпус трансмиссии и щитки, 20 kmh - ST829829
![Джон Дир W650 Корпус трансмиссии и щитки, 20 kmh Корпус трансмиссии и щитки, 20 kmh]()
1 - Корпус CE21626
2 - Крышка CE21994
3 - Винт 19M7784 2 Примечание:M10 X 20
4 - Щиток CE21344
5 - Щиток CE30011
6 - Винт с головкой 19M8546 Примечание:M14 X 40
7 - Гайка 14M7435 Примечание:M14
8 - Винт с головкой 19M7922 Примечание:M8 X 40
9 - Гайка 14M7273 Примечание:M8
10 - Датчик RE537634
11 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
12 - Фланцевая гайка 14M7291 Количество:2 Примечание:M16
13 - Фитинг CE20773
14 - Винт H107504 Количество:2
Наверх

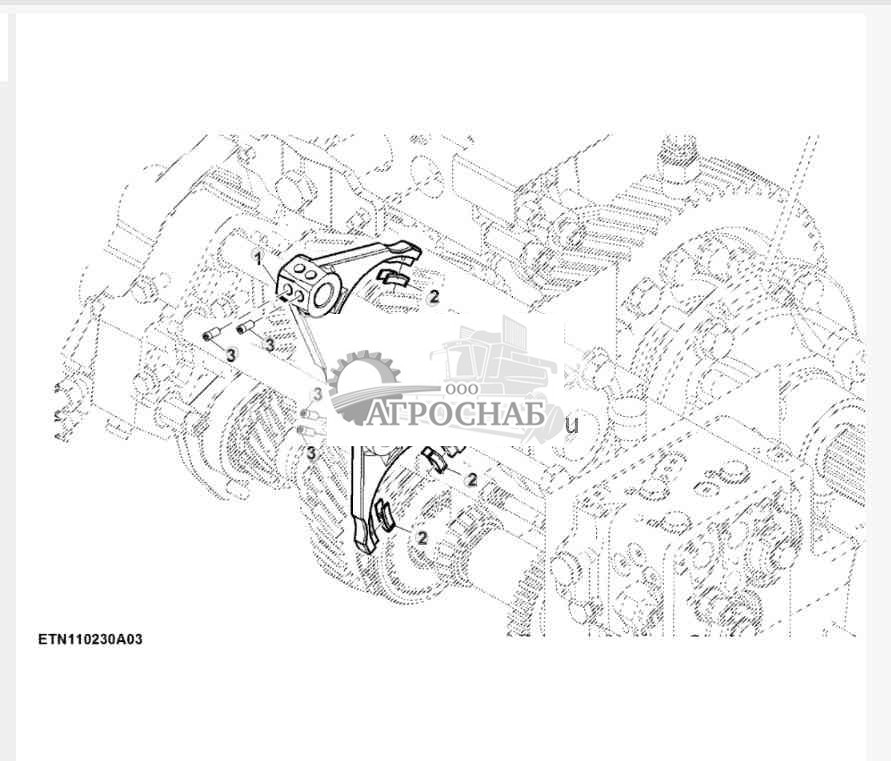

Вилки переключателя передач, 20 kmh - ST829849
![Джон Дир W650 Вилки переключателя передач, 20 kmh Вилки переключателя передач, 20 kmh]()
Наверх
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 20 kmh - ST829851
![Джон Дир W650 Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 20 kmh Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 20 kmh]()
1 - Внутр. кольцо подшипника AR94761
2 - Передача CE21384 Примечание:Z = 32
3 - Передача CE21105 Примечание:Z = 33
4 - Пружина сжатия CE21135 Количество:2
5 - Установочный штифт CE21136 Количество:2
6 - Жиклер H110539
7 - Внутр. кольцо подшипника JD10182
8 - Муфта переключателя CE21497
9 - Синхронизатор CE21498
10 - Пружинное кольцо R275875
11 - Вал сателлита CE21385 Примечание:Z = 14/17
12 - Шлицевое соединение DE20743 Примечание:Z = 40
13 - Пружинное кольцо M41029 Количество:2
14 - Корпус CE30889
15 - Винт 19M7786 Количество:6 Примечание:M10 X 30
16 - Установочный штифт H75358
17 - Ротор AH128528
18 - Пластина H82234
19 - Шайба H82232
20 - Втулка H82233
21 - Прокладка H132892 Примечание:TK = 0.076 mm
22 - Прокладка H132893 Примечание:TK = 0.127 mm
23 - Прокладка H132894 Примечание:TK = 0.508 mm
24 - Наружн. кольцо подшипн. JD8257
25 - Гильза H142031
26 - Диагностическая муфта RE190805
27 - Трубная заглушка 15H585 Примечание:3/4"
28 - Масляная трубка H131297
29 - Уплотнительное кольцо R394R
30 - Фитинг AH125228
31 - Винт 19M8162 Примечание:M10 X 40
32 - Уплотнительное кольцо R495R Количество:2
33 - Сито AH121580
34 - Масляная трубка H131296
35 - Корпус CE18201
36 - Уплотнительное кольцо U10776
37 - Наружн. кольцо подшипн. JD8267
38 - Ось DE20827
39 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
Наверх

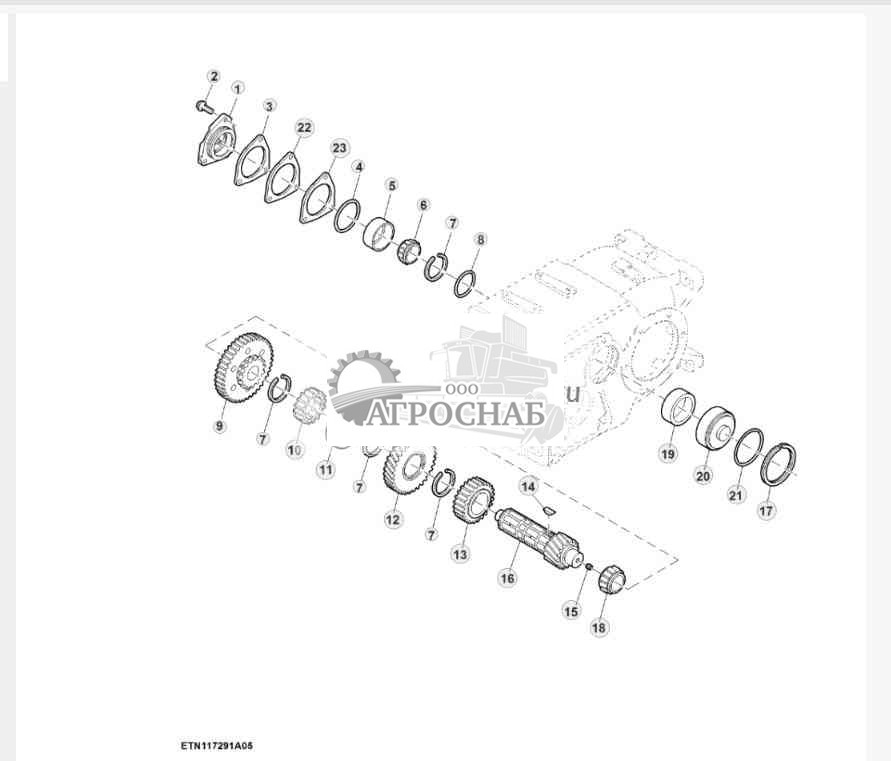

Вал-шестерня трансмиссии, шестерни и подшипники, 20 kmh - ST829870
![Джон Дир W650 Вал-шестерня трансмиссии, шестерни и подшипники, 20 kmh Вал-шестерня трансмиссии, шестерни и подшипники, 20 kmh]()
1 - Промежуточный вал DE20828
2 - Шпонка вала 26M4228 Примечание:8 X 28 mm
3 - Пружинное кольцо 40M7106
4 - Пружинное кольцо CE32206 Количество:2
5 - Передача CE21105 Примечание:Z = 33
6 - Пружина сжатия CE21135 Количество:4
7 - Установочный штифт CE21136 Количество:4
8 - Жиклер H110539
9 - Внутр. кольцо подшипника JD8182
10 - Передача CE31117 Примечание:Z = 21
11 - Шайба CE32208
12 - Муфта переключателя CE21497
13 - Синхронизатор CE21498 Количество:2
14 - Пружинное кольцо R275875
15 - Вал сателлита CE21126 Примечание:Z = 12
16 - Передача CE21394 Примечание:Z = 33
17 - Передача CE21129 Примечание:Z = 41
18 - Наружн. кольцо подшипн. JD8223
19 - Крышка подшипника H144385
20 - Уплотнительное кольцо U10746
21 - Пружинное кольцо H129558
22 - Корпус CE18201
23 - Уплотнительное кольцо U10776
24 - Наружн. кольцо подшипн. JD8267
25 - Прокладка H132892 Примечание:TK = 0.076 mm
26 - Прокладка H132893 Примечание:TK = 0.127 mm
27 - Прокладка H132894 Примечание:TK = 0.508 mm
28 - Конич. роликов. подшипник AH202777
Наверх
Шестерни и валы дифференциала, 20 kmh - ST829882
![Джон Дир W650 Шестерни и валы дифференциала, 20 kmh Шестерни и валы дифференциала, 20 kmh]()
Наверх

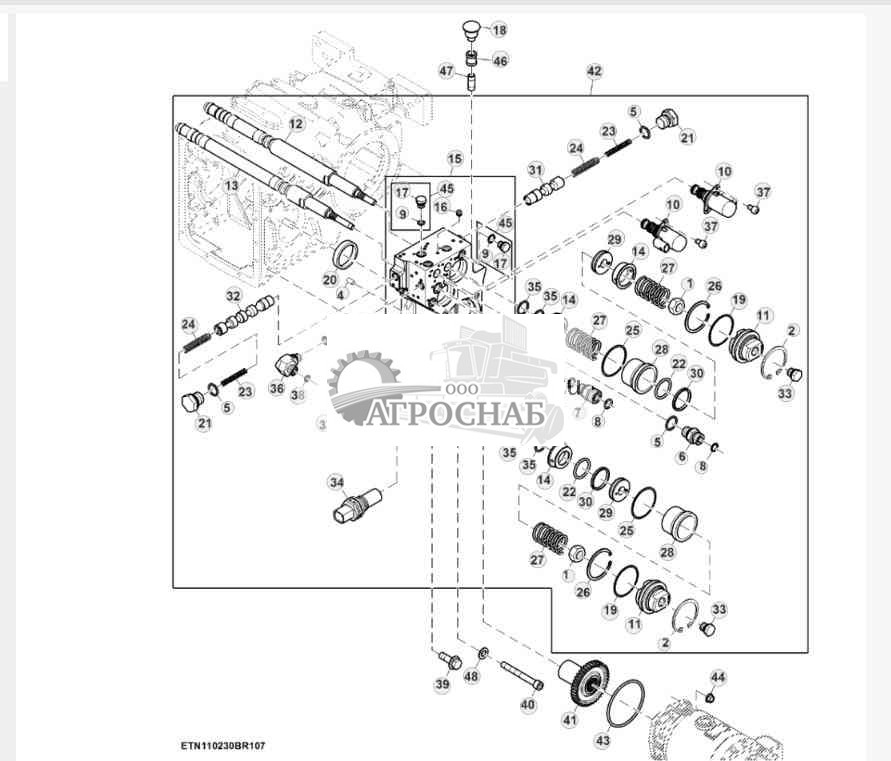

Узел блока клапанов трансмиссии, 20 kmh - ST829889
![Джон Дир W650 Узел блока клапанов трансмиссии, 20 kmh Узел блока клапанов трансмиссии, 20 kmh]()
1 - Гайка 14M7435 Количество:2 Примечание:M14
2 - Пружинное кольцо 40M7229 Количество:2
3 - Шпилька 42M7029 Количество:4
4 - Установочный штифт 44M7144 Количество:2
5 - Уплотнительное кольцо 51M7043 Количество:3 Примечание:15.300 X 2.200 mm
6 - Фитинг переходника 38H5003
7 - Фитинг переходника 38H5009
8 - Уплотнительное кольцо T77857 Количество:2
9 - Уплотнительное кольцо 51M7041 Количество:8 Примечание:11.300 X 2.200 mm
10 - Расходный гидр. клапан AT338325 Количество:3
11 - Заглушка CE21457 Количество:2
12 - Магистраль CE21165
13 - Магистраль CE21166
14 - Стопор CE21232 Количество:3
15 - Клапан DE20884
16 - Заглушка AL166902 Количество:31
17 - Пробка сливного отверстия R107768 Количество:6
18 - Сапун AH20868
19 - Уплотнительное кольцо E80243 Количество:2
20 - Наружн. кольцо подшипн. JD8237
21 - Заглушка фитинга R107770 Количество:2
22 - Уплотнительное кольцо R1225R Количество:2
23 - Пружина сжатия R194658 Количество:2
24 - Пружина сжатия R194659 Количество:2
25 - Уплотнительное кольцо R207199 Количество:2
26 - Пружинное кольцо R215255 Количество:2
27 - Пружина сжатия CE21765 Количество:3
28 - Гильза R229763 Количество:2
29 - Поршень R229765 Количество:2
30 - Сальник R229768 Количество:2
31 - Золотниковый клапан R280231
32 - Золотник клапана R281547
33 - Заглушка фитинга DE21112 Количество:2
34 - Датчик RE537634
35 - Уплотнительное кольцо T57247 Количество:4
36 - Коленчатый патрубок 38H5016
37 - Винт T204128 Количество:6
38 - Уплотнительное кольцо T77613
39 - Винт 19M7844 Количество:2 Примечание:M16 X 45
40 - Винт с гол. п/торц. кл. 19M10299 Примечание:M16 X 140
41 - Шлицевое соединение DE20743 Примечание:Z = 40
42 - Клапан DE20687
43 - Уплотнительное кольцо R63308
44 - Фланцевая гайка 14M7299 Примечание:M12
45 - Заглушка фитинга RE46684
46 - Муфта 15H597 Примечание:3/8"
47 - Ниппель с резьбой 29H146 Примечание:3/8"
48 - Шайба 24M7053 Примечание:17 X 30 X 3 mm
Наверх
Узел стопорного штифта клапана, 20 kmh - ST829901
![Джон Дир W650 Узел стопорного штифта клапана, 20 kmh Узел стопорного штифта клапана, 20 kmh]()
Наверх

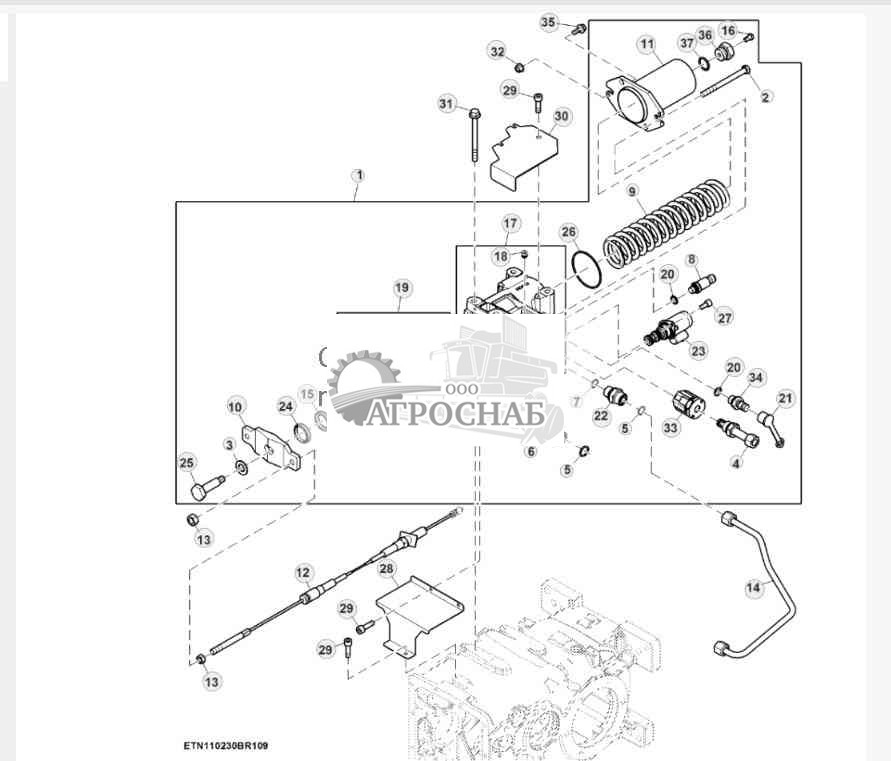

Клапан силового привода стояночного тормоза, 20 kmh - ST879056
![Джон Дир W650 Клапан силового привода стояночного тормоза, 20 kmh Клапан силового привода стояночного тормоза, 20 kmh]()
1 - Клапан DE31406
2 - Винт с головкой 19M8568 Количество:2 Примечание:M10 X 120
3 - Шайба 24M7053 Примечание:17 X 30 X 3 mm
4 - Клапан AXE52536
5 - Уплотнительное кольцо T77857 Количество:2
6 - Фитинг переходника 38H5153
7 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
8 - Датчик давления AXE59268
9 - Пружина сжатия CE31376
10 - Опора CE21953
11 - Опора DE21088
12 - Тормоз DE30885 Количество:2
13 - Гайка 14M7273 Количество:4 Примечание:M8
14 - Линия DE30176
15 - Сальник H161729
16 - Сапун DE20232 Примечание:USE WITH DE31406
16 - Заглушка H238030 Примечание:USE WITH DE30710
17 - Клапан DE30838 Количество:2
18 - Заглушка AL166902 Количество:5
19 - Поршень DE30503
20 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
21 - Крышка R77175
22 - Фитинг переходника 38H5003
23 - Расходный гидр. клапан AT338325
24 - Сальник H156586
25 - Болт T118330
26 - Уплотнительное кольцо U44496
27 - Винт T204128 Количество:2
28 - Крышка CE22005
29 - Винт 19M7603 Количество:5 Примечание:M6 X 20
30 - Крышка CE22004
31 - Винт 19M7836 Количество:4 Примечание:M10 X 110
32 - Фланцевая гайка 14M7608 Количество:2 Примечание:M6
33 - Катушка эл/магн. клапана AH228044
34 - Диагностическая муфта RE190805
35 - Винт 19M7775 Количество:2 Примечание:M6 X 16
36 - Заглушка фитинга CE18307
37 - Уплотнительное кольцо U12547
Наверх
Жгут проводов трансмиссии, 20 kmh - ST879062
![Джон Дир W650 Жгут проводов трансмиссии, 20 kmh Жгут проводов трансмиссии, 20 kmh]()
Наверх
Трансмиссия с кнопочным переключением передач, 30 kmh - ST880323
![Джон Дир W650 Трансмиссия с кнопочным переключением передач, 30 kmh Трансмиссия с кнопочным переключением передач, 30 kmh]()
1 - Трансмиссия DE31407
2 - Шпилька 42M7028 Количество:2
3 - Фланцевая гайка 14M7291 Количество:2 Примечание:M16
Наверх
Корпус трансмиссии и щитки, 30 kmh - ST829915
![Джон Дир W650 Корпус трансмиссии и щитки, 30 kmh Корпус трансмиссии и щитки, 30 kmh]()
Наверх
Вилки переключателя передач, 30 kmh - ST829918
![Джон Дир W650 Вилки переключателя передач, 30 kmh Вилки переключателя передач, 30 kmh]()
Наверх
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 30 kmh - ST829922
![Джон Дир W650 Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 30 kmh Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 30 kmh]()
1 - Внутр. кольцо подшипника AR94761
2 - Передача CE21099 Примечание:Z = 34
3 - Передача CE21105 Примечание:Z = 33
4 - Пружина сжатия CE21135 Количество:2
5 - Установочный штифт CE21136 Количество:2
6 - Жиклер H110539
7 - Внутр. кольцо подшипника JD10182
8 - Муфта переключателя CE21497
9 - Синхронизатор CE21498
10 - Пружинное кольцо R275875
11 - Вал сателлита CE21098 Примечание:Z = 14/18
12 - Шлицевое соединение DE20743 Примечание:Z = 40
13 - Пружинное кольцо M41029 Количество:2
14 - Корпус CE30889
15 - Винт 19M7786 Количество:6 Примечание:M10 X 30
16 - Установочный штифт H75358
17 - Ротор AH128528
18 - Пластина H82234
19 - Шайба H82232
20 - Втулка H82233
21 - Прокладка H132892 Примечание:TK = 0.076 mm
22 - Прокладка H132893 Примечание:TK = 0.127 mm
23 - Прокладка H132894 Примечание:TK = 0.508 mm
24 - Наружн. кольцо подшипн. JD8257
25 - Гильза H142031
26 - Диагностическая муфта RE190805
27 - Трубная заглушка 15H585 Примечание:3/4"
28 - Масляная трубка H131297
29 - Уплотнительное кольцо R394R
30 - Фитинг AH125228
31 - Винт 19M8162 Примечание:M10 X 40
32 - Уплотнительное кольцо R495R
33 - Сито AH121580
34 - Масляная трубка H131296
35 - Корпус CE18201
36 - Уплотнительное кольцо U10776
37 - Наружн. кольцо подшипн. JD8267
38 - Ось DE20944
Наверх

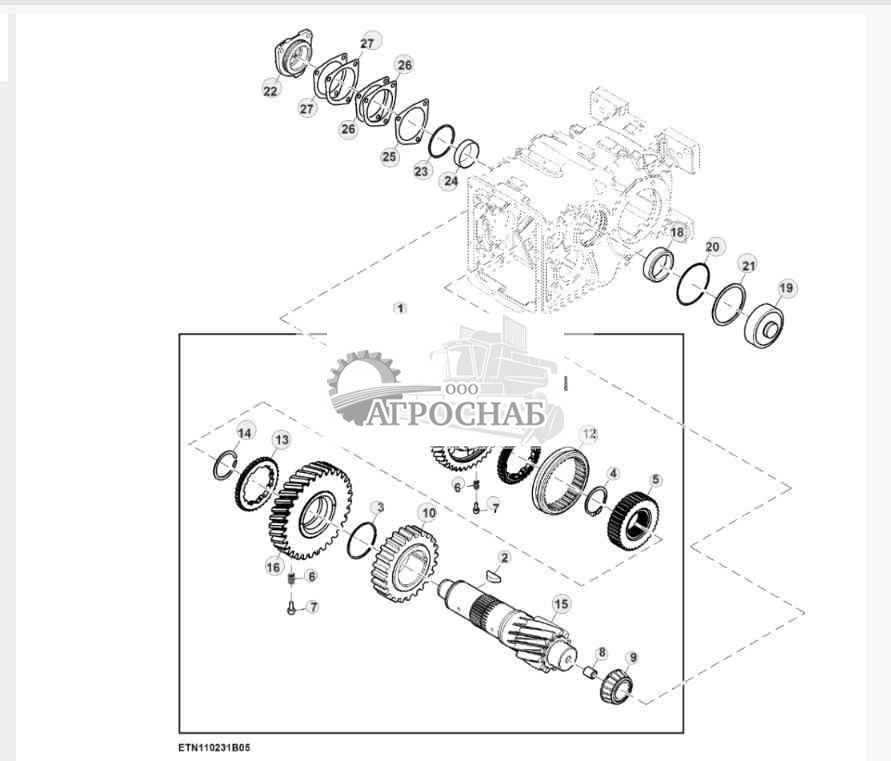

Вал-шестерня трансмиссии, шестерни и подшипники, 30 kmh - ST829932
![Джон Дир W650 Вал-шестерня трансмиссии, шестерни и подшипники, 30 kmh Вал-шестерня трансмиссии, шестерни и подшипники, 30 kmh]()
1 - Промежуточный вал DE20947
2 - Шпонка вала 26M4228 Примечание:8 X 28 mm
3 - Пружинное кольцо 40M7106
4 - Пружинное кольцо CE32206 Количество:2
5 - Передача CE21105 Примечание:Z = 33
6 - Пружина сжатия CE21135 Количество:4
7 - Установочный штифт CE21136 Количество:4
8 - Жиклер H110539
9 - Внутр. кольцо подшипника JD8182
10 - Передача H176279 Примечание:Z = 24
11 - Шайба CE32208
12 - Муфта переключателя CE21497
13 - Синхронизатор CE21498 Количество:2
14 - Пружинное кольцо R275875
15 - Вал сателлита CE21126 Примечание:Z = 12
16 - Передача CE21128 Примечание:Z = 32
17 - Передача CE21129 Примечание:Z = 41
18 - Наружн. кольцо подшипн. JD8223
19 - Крышка подшипника H144385
20 - Уплотнительное кольцо U10746
21 - Пружинное кольцо H129558
22 - Корпус CE18201
23 - Уплотнительное кольцо U10776
24 - Наружн. кольцо подшипн. JD8267
25 - Прокладка H132892 Примечание:TK = 0.076 mm
26 - Прокладка H132893 Примечание:TK = 0.127 mm
27 - Прокладка H132894 Примечание:TK = 0.508 mm
28 - Внутр. кольцо подшипника JD8979 Посмотреть аналогичные детали
Наверх
Шестерни и валы дифференциала, 30 kmh - ST829945
![Джон Дир W650 Шестерни и валы дифференциала, 30 kmh Шестерни и валы дифференциала, 30 kmh]()
Наверх
Узел блока клапанов трансмиссии, 30 kmh - ST829947
![Джон Дир W650 Узел блока клапанов трансмиссии, 30 kmh Узел блока клапанов трансмиссии, 30 kmh]()
1 - Гайка 14M7435 Количество:2 Примечание:M14
2 - Пружинное кольцо 40M7229 Количество:4
3 - Шпилька 42M7029 Количество:4
4 - Установочный штифт 44M7144 Количество:2
5 - Уплотнительное кольцо 51M7043 Количество:3 Примечание:15.300 X 2.200 mm
6 - Фитинг переходника 38H5003
7 - Фитинг переходника 38H5009
8 - Уплотнительное кольцо T77857 Количество:2
9 - Уплотнительное кольцо 51M7041 Количество:8 Примечание:11.300 X 2.200 mm
10 - Расходный гидр. клапан AT338325 Количество:3
11 - Заглушка CE21457 Количество:2
12 - Магистраль CE21165
13 - Магистраль CE21166
14 - Стопор CE21232 Количество:3
15 - Клапан DE20884
16 - Заглушка AL166902 Количество:31
17 - Пробка сливного отверстия R107768 Количество:6
17 - Заглушка фитинга RE46684 Количество:6 Примечание:INCLUDES R107768 AND 51M7041
18 - Сапун AH20868
19 - Уплотнительное кольцо E80243 Количество:2
20 - Наружн. кольцо подшипн. JD8237
21 - Заглушка фитинга R107770 Количество:2
22 - Уплотнительное кольцо R1225R Количество:2
23 - Пружина сжатия R194658 Количество:2
24 - Пружина сжатия R194659 Количество:2
25 - Уплотнительное кольцо R207199 Количество:2
26 - Пружинное кольцо R215255 Количество:2
27 - Пружина сжатия CE21765 Количество:3
28 - Гильза R229763 Количество:2
29 - Поршень R229765 Количество:2
30 - Сальник R229768 Количество:2
31 - Золотниковый клапан R280231
32 - Золотник клапана R281547
33 - Заглушка фитинга DE21112 Количество:2
34 - Датчик RE537634
35 - Уплотнительное кольцо T57247 Количество:4
36 - Коленчатый патрубок 38H5016
37 - Винт T204128 Количество:6
38 - Уплотнительное кольцо T77613
39 - Винт 19M7844 Количество:2 Примечание:M16 X 45
40 - Винт с гол. п/торц. кл. 19M10299 Примечание:M16 X 140
41 - Шлицевое соединение DE20743 Примечание:Z = 40
42 - Клапан DE20687
43 - Уплотнительное кольцо R63308
44 - Фланцевая гайка 14M7299 Примечание:M12
45 - Шайба 24M7053 Примечание:17 X 30 X 3 mm
46 - Муфта 15H597 Примечание:3/8"
47 - Ниппель с резьбой 29H146 Примечание:3/8"
Наверх
Узел стопорного штифта клапана, 30 kmh - ST829956
![Джон Дир W650 Узел стопорного штифта клапана, 30 kmh Узел стопорного штифта клапана, 30 kmh]()
Наверх
Клапан силового привода стояночного тормоза, 30 kmh - ST880334
![Джон Дир W650 Клапан силового привода стояночного тормоза, 30 kmh Клапан силового привода стояночного тормоза, 30 kmh]()
1 - Клапан DE31406
2 - Винт с головкой 19M8568 Количество:2 Примечание:M10 X 120
3 - Шайба 24M7053 Примечание:17 X 30 X 3 mm
4 - Клапан AXE52536
5 - Уплотнительное кольцо T77857 Количество:2
6 - Фитинг переходника 38H5153
7 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
8 - Датчик давления AXE59268
9 - Пружина сжатия CE31376
10 - Опора CE21953
11 - Опора DE21088
12 - Тормоз DE30885 Количество:2
13 - Гайка 14M7273 Количество:4 Примечание:M8
14 - Линия DE30176
15 - Сальник H161729
16 - Заглушка H238030
17 - Клапан DE30838 Количество:2
18 - Заглушка AL166904 Количество:5
19 - Поршень DE30503
20 - Винт 19M7775 Количество:2 Примечание:M6 X 16
21 - Фланцевая гайка 14M7608 Количество:2 Примечание:M6
22 - Фитинг переходника 38H5003
23 - Расходный гидр. клапан AT338325
24 - Сальник H156586
25 - Болт T118330
26 - Уплотнительное кольцо U44496
27 - Винт T204128 Количество:2
28 - Крышка CE22005
29 - Винт 19M7603 Количество:5 Примечание:M6 X 20
30 - Крышка CE22004
31 - Винт 19M7836 Количество:4 Примечание:M10 X 110
32 - Крышка R77175
33 - Катушка эл/магн. клапана AH228044
34 - Диагностическая муфта RE190805
35 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
Наверх
Жгут проводов трансмиссии, 30 kmh - ST880340
![Джон Дир W650 Жгут проводов трансмиссии, 30 kmh Жгут проводов трансмиссии, 30 kmh]()
1 - Жгут проводов AXE59269
2 - Корпус электр. разъема 57M8924 Примечание:ORDER W/ (2) 57M8602, (2) 57M8603
3 - Корпус электр. разъема 57M9775 Примечание:ORDER W/ (2) 57M9808, 57M10155
4 - Обвязной хомут 57M10233 Количество:8
5 - Корпус электр. разъема 57M8924 Количество:3 Примечание:ORDER W/ (2) 57M8602, (2) 57M8603 AND 57M11380
6 - Корпус электр. разъема 57M10517 Примечание:ORDER W/ (2) 57M8165, 57M10486 AND 57M8022
7 - Корпус электр. разъема 57M8625 Примечание:ORDER W/ (3) 57M8560, (3) 57M9223 AND 57M11405, USE WITH AXE59269
8 - Вспом. электр. разъем 57M10421 Количество:3
9 - Корпус электр. разъема 57M9775 Примечание:ORDER W/ (2) 57M9808
10 - Корпус электр. разъема 57M9780 Примечание:ORDER W/ (3) 57M9808, 57M9838
11 - Вспом. электр. разъем 57M11166
12 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
13 - Корпус электр. разъема 57M8794 Примечание:ORDER W/ (4) 57M8165, (12) 57M9808, (7) Z78008 AND 57M8704
14 - Корпус электр. разъема 57M9776 Примечание:ORDER W/ (2) 57M9813, 57M9837
Наверх
Картер трансмиссии, 170 MV, ProDrive™ - ST822699
![Джон Дир W650 Картер трансмиссии, 170 MV, ProDrive™ Картер трансмиссии, 170 MV, ProDrive™]()
1 - Трансмиссия DE32088 Примечание:SUB FOR DE30985; ALSO ORDER AZ101765, H174603, 38H5003, 51M7043, T77857, CE21547, 19M7864, DE30424, DE20855, DE20856, DE30230, RE46684 AND AXE44863
2 - Шпилька 42M7028 Количество:2 Примечание:USE WITH DE30985
Наверх
Дифференциал, ProDrive™ - ST822701

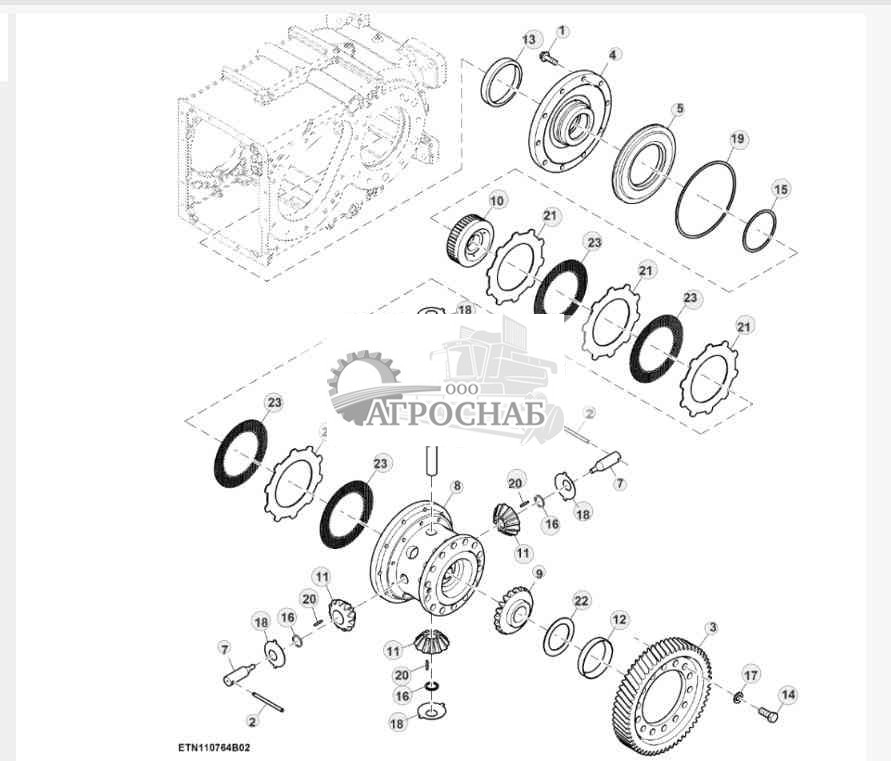

![Джон Дир W650 Дифференциал, ProDrive™ Дифференциал, ProDrive™]()
1 - Болт 19M7791 Количество: 10 Примечание:M12 X 40
2 - Штифт CE19046 Количество:2
3 - Передача CE19112 Примечание:Z = 60
4 - Крышка CE19680
5 - Комплект запасного поршня CE19681
6 - Вал сателлита CE21609
7 - Вал сателлита CE21610 Количество:2
8 - Корпус CE21611
9 - Передача CE30113 Примечание:Z = 18
10 - Коническая шестерня CE30115 Примечание:Z = 42
11 - Ведущая шестерня CE30117 Количество:4 Примечание:Z = 12
12 - Наружн. кольцо подшипн. JD8210
13 - Наружн. кольцо подшипн. JD8290
14 - Винт с головкой R112888 4
15 - Упаковка R120845
16 - Шайба R131214 Количество:4
17 - Шайба R135543 4
18 - Упорная шайба R162100 Количество:4
19 - Упаковка R192356
20 - Игольчатый ролик R68171 Количество:84
21 - Пластина муфты R78156 Количество:4
22 - Упорная шайба R93623 Количество:2
23 - Диск с канавкой RE294033 Количество:4
Наверх
Корпус трансмиссии, ProDrive™ - ST822706

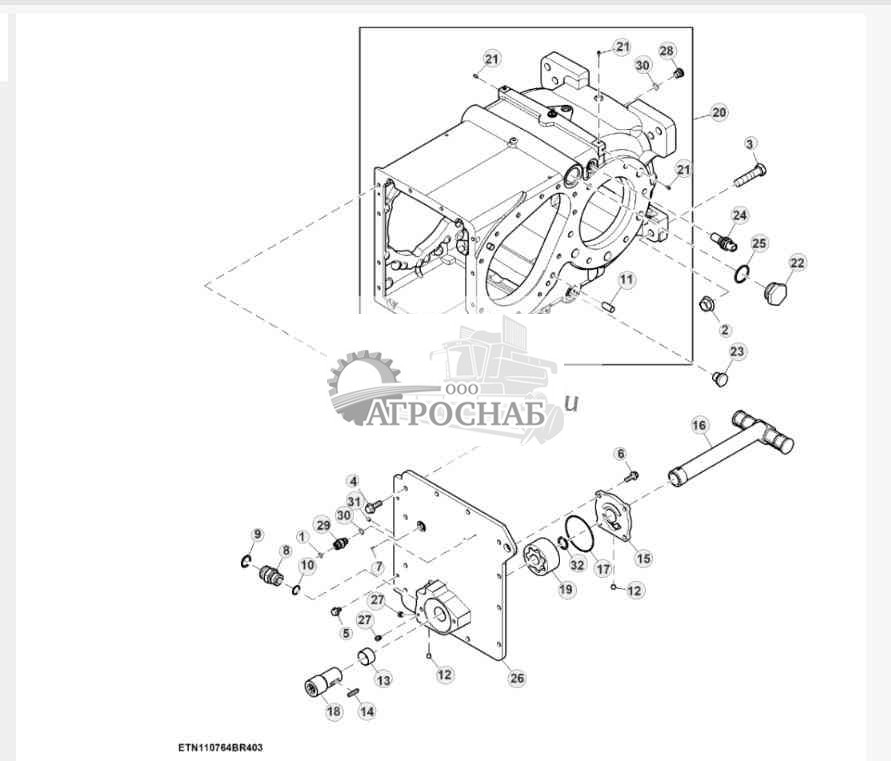

![Джон Дир W650 Корпус трансмиссии, ProDrive™ Корпус трансмиссии, ProDrive™]()
1 - Уплотнительное кольцо T77613 Количество:2
2 - Фланцевая гайка 14M7291 Количество:4 Примечание:M16
3 - Винт H107504 Количество:2
4 - Винт 19M7786 2 Примечание:M10 X 30
5 - Винт 19M7864 Примечание:M8 X 12
6 - Винт 19M7867 Количество:4 Примечание:M8 X 25
7 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
8 - Фитинг переходника 38H5005
9 - Уплотнительное кольцо T77858
10 - Уплотнительное кольцо 51M7047 Примечание:23.600 X 2.900 mm
11 - Установочный штифт BP13613 Количество:4
12 - Фитинг CE20083 Количество:2
13 - Втулка CE20818
14 - Шпонка вала CE21545
15 - Корпус CE21615
16 - Сито CE22002
17 - Уплотнительное кольцо CE30468
18 - Ступица CE30590
19 - Ротор DE21107
20 - Корпус DE31068
21 - Заглушка AT107509 Количество:8
22 - Пробка сливного отверстия R39741 Количество:2
23 - Фитинг RE517370
24 - Датчик RE537634
25 - Уплотнительное кольцо U13639 Количество:2
26 - Крышка DE30581
27 - Заглушка AL166902 Количество:2
28 - Пробка сливного отверстия 64M1017 Количество:2
29 - Фитинг переходника 38H5002
30 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
31 - Жиклер CE20019
32 - Пружинное кольцо M84775
Наверх
Тормоз трансмиссии, ProDrive™, левая сторона - ST822708
![Джон Дир W650 Тормоз трансмиссии, ProDrive™, левая сторона Тормоз трансмиссии, ProDrive™, левая сторона]()
1 - Болт 19M7791 Количество:6 Примечание:M12 X 40
2 - Пружинное кольцо 40M1871
3 - Пружинное кольцо 40M6438
4 - Сальник AZ42575
5 - Установочный штифт BP13613 Количество:2
6 - Пластина муфты CE18997 Количество:3
7 - Пластина муфты CE19154
8 - Пружина CE19278 Количество:3
9 - Жиклер CE20018
10 - Жиклер CE20019 Количество:2
11 - Поршень CE21358
12 - Болт CE21360 Количество:3
13 - Ось CE30105
14 - Корпус CE30125
15 - Прокладка CE30243 Примечание:TK = 0.10 mm
16 - Прокладка CE30244 Примечание:TK = 0.25 mm
17 - Прокладка CE30245 Примечание:TK = 0.50 mm
18 - Корпус CE31672
19 - Шлицевое соединение CE30247 Примечание:Z = 34
20 - Дисковое орудие DE20349 Количество:4
21 - Сальник DE20413
22 - Сальник DE20414
23 - Внутр. кольцо подшипника JD8159
24 - Шариковый подшипник JD8568 Посмотреть аналогичные детали
25 - Кольцо R63226 Количество:2 Посмотреть аналогичные детали
26 - Фитинг переходника 38H5002
27 - Уплотнительное кольцо T77613
28 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
29 - Заглушка фитинга RE46684 Количество:3
30 - Линия DE20855
31 - Тройник AH207279
32 - Переключатель AH233134
33 - Уплотнительное кольцо CE31311 Количество:2
34 - Пробка сливного отверстия R107768 Количество:3
35 - Тройник DE30230
36 - Винт 19M8208 Количество:6 Примечание:M16 X 50
Наверх
Тормоз трансмиссии, ProDrive™, правая сторона - ST822709

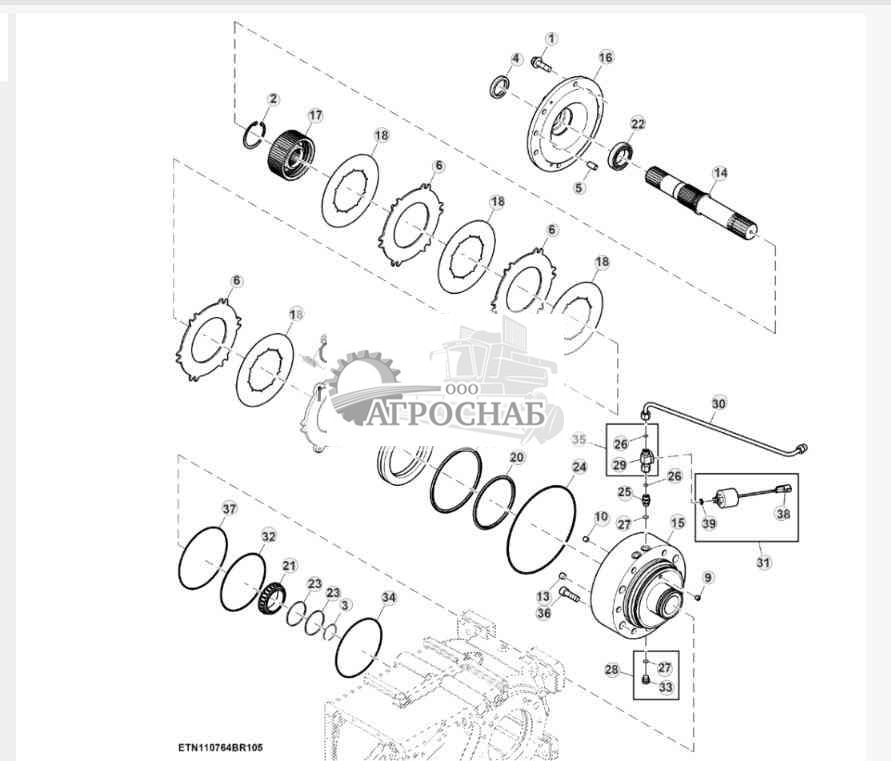

![Джон Дир W650 Тормоз трансмиссии, ProDrive™, правая сторона Тормоз трансмиссии, ProDrive™, правая сторона]()
1 - Болт 19M7791 Количество:6 Примечание:M12 X 40
2 - Пружинное кольцо 40M1871
3 - Пружинное кольцо 40M6438
4 - Сальник AZ42575
5 - Установочный штифт BP13613 Количество:2
6 - Пластина муфты CE18997 Количество:3
7 - Пластина муфты CE19154
8 - Пружина CE19278 Количество:3
9 - Жиклер CE20018
10 - Жиклер CE20019 Количество:2
11 - Поршень CE21358
12 - Болт CE21360 Количество:3
13 - Трубная заглушка 15H558 Примечание:1/8"
14 - Ось CE30105
15 - Корпус CE30127
16 - Корпус CE31672
17 - Шлицевое соединение CE30247 Примечание:Z = 34
18 - Дисковое орудие DE20349 Количество:4
19 - Сальник DE20413
20 - Сальник DE20414
21 - Внутр. кольцо подшипника JD8191
22 - Шариковый подшипник JD8568 Посмотреть аналогичные детали
23 - Кольцо R39322 Количество:2
24 - Кольцо R63226 Посмотреть аналогичные детали
25 - Фитинг переходника 38H5002
26 - Уплотнительное кольцо T77613
27 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
28 - Заглушка фитинга RE46684
29 - Тройник AH207279
30 - Линия DE20856
31 - Переключатель AXE70554 Примечание:Датчик давления, включение тормоза, SUB FOR AH233134
32 - Уплотнительное кольцо CE31401
33 - Пробка сливного отверстия R107768
34 - Уплотнительное кольцо CE18383
35 - Тройник DE30230
36 - Винт 19M8208 Количество:6 Примечание:M16 X 50
37 - Уплотнительное кольцо N153493
38 - Корпус электр. разъема 57M7533
39 - Уплотнительное кольцо 51M7095 Примечание:11.300 X 2.200 mm
Наверх
Стояночный тормоз, ProDrive™ - ST822712
![Джон Дир W650 Стояночный тормоз, ProDrive™ Стояночный тормоз, ProDrive™]()
1 - Винт 19M7576 7 Примечание:M10 X 30
2 - Болт 19M7791 Количество:4 Примечание:M12 X 40
3 - Винт 19M7810 Количество:8 Примечание:M10 X 80
4 - Винт 19M9214 Количество:6 Примечание:M10 X 30
5 - Прокладка CE30190
6 - Тарельчатая пружина CE20551 Количество:5
7 - Пластина муфты CE20556 Количество:6
8 - Пластина муфты CE20558
9 - Уплотнительное кольцо T153833
10 - Поршень CE30121
11 - Уплотнительное кольцо CE30123
12 - Уплотнительное кольцо CE30124
13 - Корпус CE30806
14 - Дисковое орудие DE20935 Количество:6
15 - Комплект корпуса DE30487
16 - Наружн. кольцо подшипн. JD7293
Наверх
Промежуточный вал, ProDrive™ - ST822713
![Джон Дир W650 Промежуточный вал, ProDrive™ Промежуточный вал, ProDrive™]()
1 - Наружн. кольцо подшипн. JD8251
2 - Внутр. кольцо подшипника JD10424
3 - Пружинное кольцо 40M7166
4 - Жиклер R73128
5 - Ось CE20612
6 - Шпонка вала 49M7014 Примечание:12 X 8 X 50 mm
7 - Внутр. кольцо подшипника DE20474
8 - Внутр. кольцо подшипника CE20780
9 - Прокладка CE21487 Примечание:TK = 0.10 mm
10 - Прокладка CE21488 Примечание:TK = 0.15 mm
11 - Прокладка CE21489 Примечание:TK = 0.50mm
12 - Передача CE20328 Примечание:Z = 26
13 - Корпус CE21428
14 - Пружинное кольцо 40M7090
15 - Кольцо R98502
16 - Установочный штифт CE31683
Наверх
Планетарный привод, ProDrive™ - ST822720
![Джон Дир W650 Планетарный привод, ProDrive™ Планетарный привод, ProDrive™]()
1 - Винт 19M7657 Примечание:M8 X 25
2 - Винт 19M7786 Количество:6 Примечание:M10 X 30
3 - Трубная заглушка 15H255 Примечание:3/8"
4 - Винт 19M7944 Количество:6 Примечание:M10 X 120, USE WITH CE30739
4 - Винт CE32546 Количество:6 Примечание:USE WITH CE32711
5 - Шпонка вала 26M7001 Примечание:8 X 22 mm
6 - Пружинное кольцо 40M7103
7 - Пружинное кольцо 40M7230
8 - Установочный штифт CE31683
9 - Диск с канавкой AL38238 Количество:6 Посмотреть аналогичные детали
10 - Внутр. кольцо подшипника AR94761
11 - Игольчатый подшипник AZ62417
12 - Поршень CE19159
13 - Тарельчатая пружина CE19164 Количество:5
14 - Тарельчатая пружина CE19165 Количество:4
15 - Круглый стопор CE19168
16 - Круглый стопор CE19169
17 - Упорная шайба CE19213 Количество:6
17 - Упорная шайба AR253237 Количество:6
18 - Распорная втулка CE19214 Количество:3
19 - Игольчатый ролик CE19215
20 - Кольцевой уплотнитель CE19267 Количество:4
21 - Ось CE19330
22 - Пластина муфты CE20584 Количество:6
23 - Прокладка CE21448 Примечание:TK = 0.10 mm
24 - Прокладка CE21449 Примечание:TK = 0.30 mm
25 - Прокладка CE21450 Примечание:TK = 0.50 mm
26 - Ступица CE30056
27 - Ось CE30073 Количество:3
28 - Крышка CE30132
29 - Корпус CE30231
30 - Водило сателлитов CE32711 Примечание:SUB FOR APPL CE30739
31 - Диск муфты CE30928
32 - Крышка CE30939
33 - Передача CE19613 Количество:3 Примечание:Z = 18 / 30
34 - Цилиндр. ролик. подшипник DE19875
35 - Дисковое орудие DE20344 Количество:6
36 - Передача DE30450
37 - Комплект корпуса DE30451
38 - Жиклер H110539
39 - Наружн. кольцо подшипн. JD8257
40 - Внутр. кольцо подшипника JD8996
41 - Сальник L62161
42 - Сальник L62272
43 - Кольцо поршня R33248
44 - Кольцо поршня R39280
45 - Пружинное кольцо R39299
46 - Шайба R39304
47 - Пластина муфты R64197 Количество:7 Посмотреть аналогичные детали
48 - Упорная шайба R76308 Количество:2
49 - Кольцо R98502
50 - Игольчатый подшипник DE19539
51 - Втулка CE19162 Количество:2
52 - Уплотнительное кольцо R26286 Количество:4
53 - Пружинное кольцо L33165
54 - Прокладка CE30192
55 - Поршень CE30059
56 - Прокладка CE19033 Примечание:TK = 0.5 mm
57 - Прокладка CE19032 Примечание:TK = 0.15 mm
58 - Прокладка CE19031 Примечание:TK = 0.10 mm
59 - Установочный штифт 44M7130 Количество:3
60 - Установочный штифт 44M7114 Количество:3
61 - Пружинное кольцо 40M7044
62 - Винт 19M8448 Количество:5 Примечание:M12 X 35
63 - Ось DE31380
Наверх

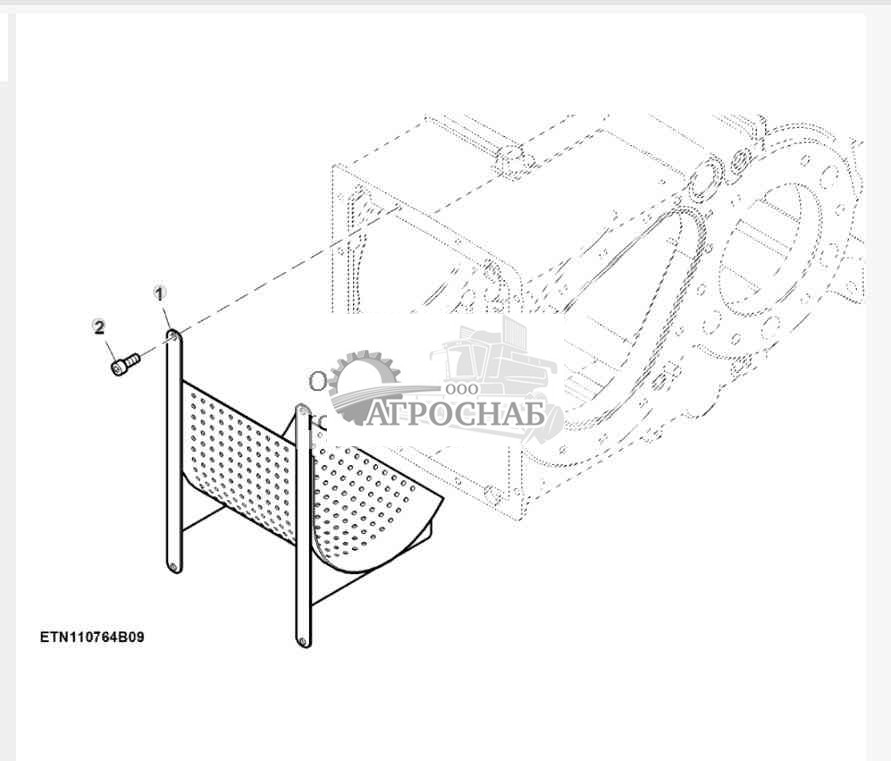

Отражатель, муфта трансмиссии, ProDrive™ - ST822724
![Джон Дир W650 Отражатель, муфта трансмиссии, ProDrive™ Отражатель, муфта трансмиссии, ProDrive™]()
1 - Отражательная пластина DE21030
2 - Винт 19M8446 Количество:4 Примечание:M8 X 20
Наверх

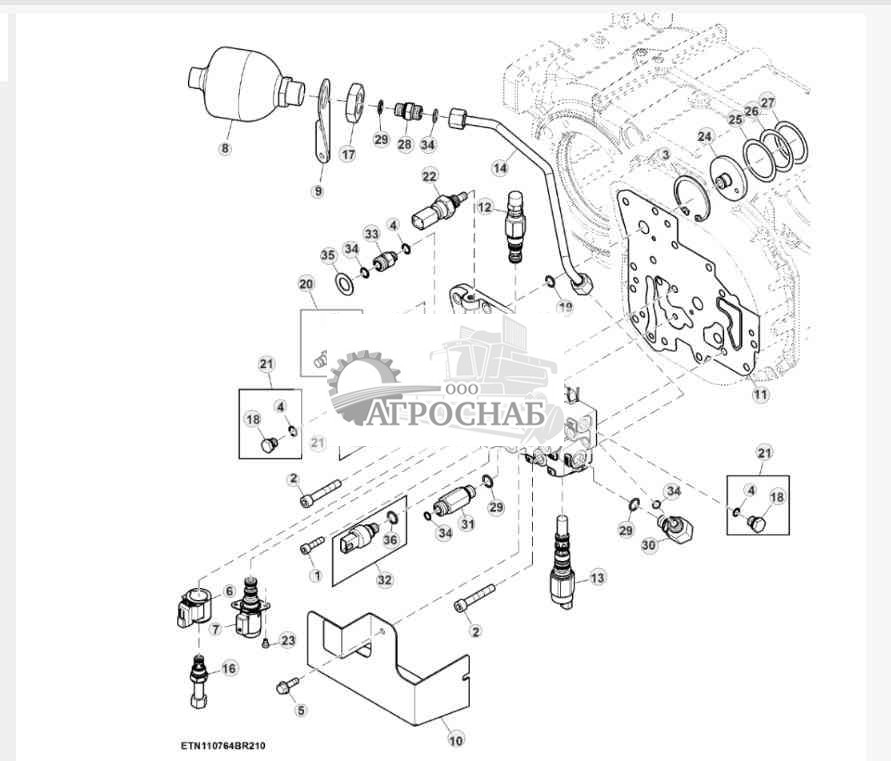

Блок клапанов, ProDrive™ - ST822730
![Джон Дир W650 Блок клапанов, ProDrive™ Блок клапанов, ProDrive™]()
1 - Винт 19M8024 Примечание:M8 X 30
2 - Винт 19M8130 Количество:2 Примечание:M10 X 60
3 - Пружинное кольцо 40M7090
4 - Уплотнительное кольцо 51M7041 Количество:8 Примечание:11.300 X 2.200 mm
5 - Винт 19M7864 Примечание:M8 X 12
6 - Катушка эл/магн. клапана AH228044
7 - Расходный гидр. клапан AT338325 Примечание:Y125, Стояночный тормоз
8 - Гидроаккумулятор AZ101765
9 - Кронштейн CE21547
10 - Щиток CE30282
11 - Прокладка CE32125
12 - Клапан DE31895 Примечание:V149, Клапан регулировки давления трансмиссии, SUB FOR DE20055
13 - Клапан DE31838 Примечание:Y122, Электромагнитный клапан диапазона 2, SUB FOR DE30122
13 - Клапан DE31838 Примечание:Y123, Электромагнитный клапан диапазона 1, SUB FOR DE30122
13 - Клапан DE31838 Примечание:Y124, Соленоидный клапан блокировки дифференциала, SUB FOR DE30122
14 - Линия DE30424
15 - Комплект корпуса DE30579
16 - Клапан AXE64836 Примечание:Y121, Электромагнитный клапан отстойника стояночного тормоза, SUB FOR AXE52536 APPL
16 - Комплект уплотнений AT224862
17 - Гайка H174603
18 - Пробка сливного отверстия R107768 Количество:3
19 - Кольцо R98502
20 - Диагностическая муфта RE190805 Примечание:X43, Стояночный тормоз
21 - Заглушка фитинга RE315707 Количество:7
22 - Датчик темп. охл. жидк. RE537637 Примечание:Температура питания трансмиссии
23 - Винт T204128 Количество:2
24 - Корпус CE21428
25 - Прокладка CE21487 Примечание:TK = 0.1 mm
26 - Прокладка CE21488 Примечание:TK = 0.15 mm
27 - Прокладка CE21489 Примечание:TK = 0.5 mm
28 - Фитинг переходника 38H5003
29 - Уплотнительное кольцо 51M7043 Количество:3 Примечание:15.300 X 2.200 mm
30 - Коленчатый патрубок 38H5017
31 - Фитинг переходника 38H5153
32 - Датчик давления AXE43127 Примечание:Давление питания трансмиссии6,89 МПа, INCLUDES 51M7095
33 - Фитинг переходника 38H5009
34 - Уплотнительное кольцо T77857
35 - Шайба W51727
36 - Уплотнительное кольцо 51M7095 Количество:2 Примечание:11.300 X 2.200 mm
Наверх
Жгут проводов трансмиссии, ProDrive™ - ST822733
![Джон Дир W650 Жгут проводов трансмиссии, ProDrive™ Жгут проводов трансмиссии, ProDrive™]()
1 - Корпус электр. разъема 57M9773 Примечание:Датчик температуры питающего трубопровода на впуске B86
1 - Клемма электр. разъема 57M10321 Примечание:Cavity 1
1 - Клемма электр. разъема 57M9808 Примечание:Cavity 2
2 - Корпус электр. разъема 57M10530 Примечание:Датчик давления питания PTP B89 (PS1)
2 - Клемма электр. разъема 57M8165 Количество:3 Примечание:Cavity 1, 2, 4
2 - Уплотнен. электр. разъема Z78008 Примечание:Cavity 3
2 - Блок. устр. эл. разъема 57M8016
3 - Корпус электр. разъема 57M8924 Примечание:Электромагнит подпитки стояночного тормоза PTP Y125
3 - Клемма электр. разъема 57M8560 Количество:2 Примечание:Cavity 1, 2
3 - Уплотнен. электр. разъема 57M9223 Количество:2 Примечание:Cavity 1, 2
4 - Корпус электр. разъема 57M10517 Примечание:Электромагнит блокировки отстойника стояночного тормоза PTP Y121
4 - Клемма электр. разъема 57M8165 Количество:2 Примечание:Cavity 1, 2
4 - Блок. устр. эл. разъема 57M8022
5 - Корпус электр. разъема 57M7813 Примечание:Электромагнит устройства блокировки дифференциала Y124
5 - Клемма электр. разъема 57M8560 Количество:2 Примечание:Cavity A, B
6 - Корпус электр. разъема 57M7813 Примечание:Электромагнит сцепления PTP Y122
6 - Уплотнен. электр. разъема 57M7830 Примечание:Cavity A
6 - Клемма электр. разъема 57M7829 Примечание:Cavity B
7 - Корпус электр. разъема 57M7813 Примечание:Электромагнит тормоза PTP Y123
7 - Уплотнен. электр. разъема 57M7830 Количество:2 Примечание:Cavity A, B
8 - Корпус электр. разъема 57M10530 Примечание:Датчик давления стояночного тормоза B85
8 - Клемма электр. разъема 57M9808 Количество:3 Примечание:Cavity 1, 2, 4
8 - Пробка пол. эл. разъема R78069 Примечание:Cavity 3
8 - Вспом. электр. разъем 57M10475
8 - Блок. устр. эл. разъема 57M8016
9 - Корпус электр. разъема 57M10530 Примечание:Датчик скорости переднего мотора B87
9 - Клемма электр. разъема 57M8165 Количество:4 Примечание:Cavity 1, 2, 3, 4
9 - Блок. устр. эл. разъема 57M8016
10 - Корпус электр. разъема 57M10517 Примечание:Электромагнит переднего мотора Y126
10 - Клемма электр. разъема 57M8165 Количество:2 Примечание:Cavity 1, 2
10 - Блок. устр. эл. разъема 57M8022
10 - Вспом. электр. разъем 57M10486
11 - Корпус электр. разъема 57M10517 Примечание:Переключатель правой педали тормоза S138
11 - Клемма электр. разъема 57M8165 Количество:2 Примечание:Cavity 1, 2
11 - Блок. устр. эл. разъема 57M8022
12 - Корпус электр. разъема 57M10517 Примечание:Переключатель левой педали тормоза S137
12 - Клемма электр. разъема 57M8165 Примечание:Cavity 1, 2
12 - Блок. устр. эл. разъема 57M8022
13 - Корпус электр. разъема 57M9775 Примечание:Датчик скорости вторичного вала PTP B88
13 - Клемма электр. разъема 57M9808 Количество:2 Примечание:Cavity 1, 2
13 - Вспом. электр. разъем 57M10155
14 - Корпус электр. разъема 57M9776 Примечание:Жгут проводов контроллера ProDrive / жгут проводов трансмиссии ProDrive
14 - Клемма электр. разъема 57M9813 Количество:2 Примечание:Cavity 1, 2
14 - Вспом. электр. разъем 57M9837
15 - Корпус электр. разъема 57M9514 Примечание:Жгут проводов контроллера ProDrive / жгут проводов трансмиссии ProDrive
15 - Клемма электр. разъема 57M8165 3 Примечание:Cavity 5, 6, 9, 10, 11, 12, 14, 15, 16, 17, 19, 20, 29
15 - Клемма электр. разъема 57M8537 3 Примечание:Cavity 1, 3, 4, 7, 8, 13, 18, 21, 22, 23, 24, 26, 27
15 - Пробка пол. эл. разъема R78069 Количество:5 Примечание:Cavity 2, 25, 28, 30, 31
15 - Вспом. электр. разъем 57M8704
16 - Корпус электр. разъема 57M10517 Примечание:Датчик давления в масляном фильтре ProDrive S136
16 - Клемма электр. разъема 57M8537 Количество:2 Примечание:Cavity 1, 2
16 - Блок. устр. эл. разъема 57M8022
17 - Вспом. электр. разъем 57M10421 Количество:3
18 - Обвязной хомут 57M10233 2
19 - Жгут проводов AXE44863
Наверх
Механическая трансмиссия, 20 кмч - ST829970
![Джон Дир W650 Механическая трансмиссия, 20 кмч Механическая трансмиссия, 20 кмч]()
1 - Трансмиссия DE30881
Наверх
Корпус трансмиссии и вилки переключения передач, 20 кмч - ST829976
![Джон Дир W650 Корпус трансмиссии и вилки переключения передач, 20 кмч Корпус трансмиссии и вилки переключения передач, 20 кмч]()
1 - Винт H107504 Количество:2
2 - Шпилька 42M7028 Количество:2
3 - Винт 19M7786 Примечание:M10 X 30
4 - Магистраль H146640
5 - Рычаг переключ. передач DE19870
6 - Каток R26207 Количество:2
7 - Крепление со штифтом H76152 Количество:2
8 - Рычаг переключ. передач DE19509
9 - Заглушка N102039
10 - Штифт T76836
11 - Фланцевая гайка 14M7291 Количество:4 Примечание:M16
12 - Трубная заглушка 15H238 Примечание:3/4"
13 - Зажимная скоба L113217
14 - Корпус CE18201
Наверх

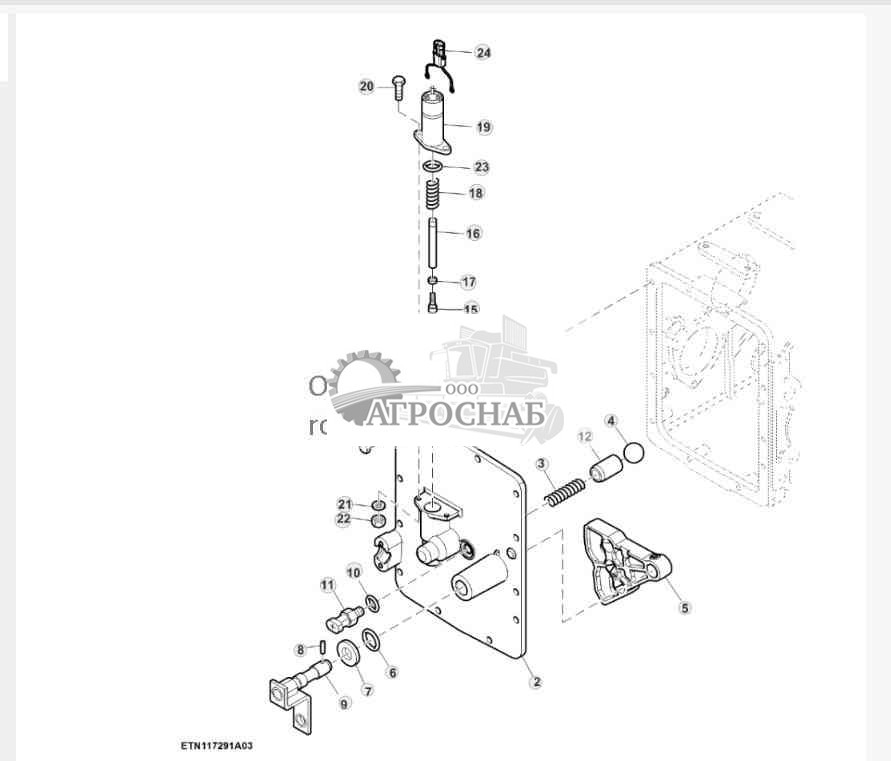

Крышка корпуса дифференциала и кулачок переключателя передач, 20 кмч - ST829978
![Джон Дир W650 Крышка корпуса дифференциала и кулачок переключателя передач, 20 кмч Крышка корпуса дифференциала и кулачок переключателя передач, 20 кмч]()
1 - Винт 19M7786 2 Примечание:M10 X 30
2 - Крышка Z13206
3 - Пружина T27888
4 - Шар N105745
5 - Эксцентрик H167375
6 - Уплотнительное кольцо R71144
7 - Шайба H75700
8 - Пружинный шплинт CE18374
9 - Рукоять AH128267
10 - Уплотнительное кольцо 51M7042 Примечание:13.300 X 2.200 mm
11 - Переключатель RE46534
12 - Втулка Z70299
13 - Винт 21M5631 Примечание:M6 X 45
14 - Пружинный шплинт 34M7071 Примечание:10 X 35 mm
15 - Винт Z70300
16 - Сердечник Z69965
17 - Шайба Z52951
18 - Пружина сжатия Z70691
19 - Соленоид AZ55775
20 - Винт с головкой 19M7077 Примечание:M6 X 20
21 - Стопорная шайба 12M7133 Примечание:6 mm
22 - Гайка 14M7272 Примечание:M6
23 - Уплотнительное кольцо R26906
24 - Жгут проводов AXE14185
Наверх
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 20 kmh - ST829986
![Джон Дир W650 Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 20 kmh Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 20 kmh]()
1 - Ротор AH128528
2 - Пластина H82234
3 - Шайба H82232
4 - Втулка H82233
5 - Наружн. кольцо подшипн. JD8257
6 - Внутр. кольцо подшипника AR94761
7 - Уплотнительное кольцо R394R Количество:8
8 - Корпус CE30889
9 - Винт 19M7786 Количество:3 Примечание:M10 X 30
10 - Диагностическая муфта RE190805
11 - Масляная трубка H131296
12 - Прокладка H132892 Примечание:TK = 0.076 mm
13 - Прокладка H132893 Примечание:TK = 0.127 mm
14 - Масляная трубка H131297
15 - Винт 19M8162 Примечание:M10 X 40
16 - Фитинг AH125228
17 - Уплотнительное кольцо R495R Количество:2
18 - Сито AH121580
19 - Сапун AH20868
20 - Винт 19M7844 Количество:4 Примечание:M16 X 45
21 - Шпилька 42M7029 Количество:4
22 - Кронштейн H133165
23 - Наружн. кольцо подшипн. JD8237
24 - Внутр. кольцо подшипника JD10182
25 - Пружинное кольцо P43969
26 - Втулка CE18505
27 - Муфта переключателя H129565 Примечание:Z = 30
28 - Передача Z62543 Примечание:Z = 32
29 - Шпонка вала 26M4228 Примечание:8 X 28 mm
30 - Установочный штифт H75358
31 - Жиклер H110539
32 - Вал сателлита AH215149
33 - Прокладка H132894 Примечание:TK = 0.508 mm
34 - Шлицевое соединение H129525
35 - Пружинное кольцо M41029 Количество:2
36 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
37 - Корпус CE18201
38 - Датчик AH116104
39 - Гильза H142031
40 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
41 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
42 - Гайка H104418
43 - Крышка R77175
Наверх
Вал-шестерня трансмиссии, шестерни и подшипники, 20 kmh - ST829997
![Джон Дир W650 Вал-шестерня трансмиссии, шестерни и подшипники, 20 kmh Вал-шестерня трансмиссии, шестерни и подшипники, 20 kmh]()
1 - Корпус CE18201
2 - Винт 19M7786 Количество:3 Примечание:M10 X 30
3 - Прокладка H132892 Примечание:TK = 0.076 mm
4 - Уплотнительное кольцо U10776
5 - Наружн. кольцо подшипн. JD8267
6 - Внутр. кольцо подшипника JD8979 Посмотреть аналогичные детали
7 - Пружинное кольцо R26265 Количество:4
8 - Шайба H103167
9 - Передача Z12781 Примечание:Z = 41
9 - Передача H135944 Примечание:Z = 43
10 - Муфта переключателя H133010
11 - Втулка CE18505
12 - Передача CE19099 Примечание:Z = 33
13 - Передача CE31117 Примечание:Z = 28
14 - Шпонка вала 26M4228 Примечание:8 X 28 mm
15 - Жиклер H110539
16 - Вал сателлита AH215151
17 - Пружинное кольцо H129558
18 - Внутр. кольцо подшипника JD8182
19 - Наружн. кольцо подшипн. JD8223
20 - Крышка подшипника H144385
21 - Уплотнительное кольцо U10746
22 - Прокладка H132893 Примечание:TK = 0.127 mm
23 - Прокладка H132894 Примечание:TK = 0.508 mm
Наверх
Шестерни и валы дифференциала, 20 кмч - ST829999
![Джон Дир W650 Шестерни и валы дифференциала, 20 кмч Шестерни и валы дифференциала, 20 кмч]()
Наверх
Кронштейн и тросы стояночного тормоза, трансмиссия, 20 кмч - ST830001
![Джон Дир W650 Кронштейн и тросы стояночного тормоза, трансмиссия, 20 кмч Кронштейн и тросы стояночного тормоза, трансмиссия, 20 кмч]()
1 - Винт 19M7865 Количество:2 Примечание:M8 X 16
2 - Винт 37M7083 Примечание:M8 X 12
3 - Зажимная скоба AH89557
4 - Опора H147004
5 - Кабель DE30014 Количество:2
6 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
7 - Винт 19M7866 Количество:2 Примечание:M8 X 20
8 - Скоба H168869 Количество:4
Наверх
Кронштейн и тросы стояночного тормоза, трансмиссия, 25 кмч - ST832542
![Джон Дир W650 Кронштейн и тросы стояночного тормоза, трансмиссия, 25 кмч Кронштейн и тросы стояночного тормоза, трансмиссия, 25 кмч]()
1 - Распорная втулка HXE70648 Количество:2
2 - Винт 37M7083 Примечание:M8 X 12
3 - Винт 19M7865 Количество:2 Примечание:M8 X 16
4 - Зажимная скоба AH89557
5 - Опора H147004
6 - Кабель DE30014 Количество:2
7 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
8 - Винт 19M7866 Количество:2 Примечание:M8 X 20
9 - Скоба H168869 Количество:4
Наверх
Крепление корпуса трансмиссии и вилки переключения передач, 25 кмч - ST832544
![Джон Дир W650 Крепление корпуса трансмиссии и вилки переключения передач, 25 кмч Крепление корпуса трансмиссии и вилки переключения передач, 25 кмч]()
1 - Винт H107504 Количество:2
2 - Шпилька 42M7028 Количество:2
3 - Винт 19M7786 Количество:2 Примечание:M10 X 30
4 - Магистраль H146640
5 - Рычаг переключ. передач DE19870
6 - Каток R26207 Количество:2
7 - Крепление со штифтом H76152 Количество:2
8 - Рычаг переключ. передач DE19509
9 - Заглушка N102039
10 - Штифт T76836
11 - Фланцевая гайка 14M7291 Количество:4 Примечание:M16
12 - Трубная заглушка 15H238 Примечание:3/4"
13 - Зажимная скоба L113217 Количество:4
Наверх
Крышка корпуса дифференциала и кулачок переключателя передач, 25 кмч - ST832547
![Джон Дир W650 Крышка корпуса дифференциала и кулачок переключателя передач, 25 кмч Крышка корпуса дифференциала и кулачок переключателя передач, 25 кмч]()
1 - Винт 19M7786 2 Примечание:M10 X 30
2 - Крышка Z13206
3 - Пружина T27888
4 - Шар N105745
5 - Эксцентрик H167375
6 - Уплотнительное кольцо R71144
7 - Шайба H75700
8 - Пружинный шплинт CE18374
9 - Рукоять AH128267
10 - Уплотнительное кольцо 51M7042 Примечание:13.300 X 2.200 mm
11 - Переключатель RE46534
Наверх
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 25 кмч - ST832554
![Джон Дир W650 Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 25 кмч Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 25 кмч]()
1 - Ротор AH128528
2 - Пластина H82234
3 - Шайба H82232
4 - Втулка H82233
5 - Наружн. кольцо подшипн. JD8257
6 - Внутр. кольцо подшипника AR94761
7 - Уплотнительное кольцо R394R Количество:8
8 - Корпус CE30889
9 - Винт 19M7786 Количество:3 Примечание:M10 X 30
10 - Диагностическая муфта RE190805
11 - Масляная трубка H131296
12 - Прокладка H132892 Примечание:TK = 0.076 mm
13 - Прокладка H132893 Примечание:TK = 0.127 mm
14 - Масляная трубка H131297
15 - Винт 19M8162 Примечание:M10 X 40
16 - Фитинг AH125228
17 - Уплотнительное кольцо R495R Количество:2
18 - Сито AH121580
19 - Сапун AH20868
20 - Винт 19M7844 Количество:4 Примечание:M16 X 45
21 - Шпилька 42M7029 Количество:4
22 - Кронштейн H133165
23 - Наружн. кольцо подшипн. JD8237
24 - Внутр. кольцо подшипника JD10182
25 - Пружинное кольцо P43969
26 - Втулка CE18505
27 - Муфта переключателя H129565
28 - Передача H176278 Примечание:Z = 34
29 - Шпонка вала 26M4228 Примечание:8 X 28 mm
30 - Установочный штифт H75358
31 - Жиклер H110539
32 - Прокладка H132894 Примечание:TK = 0.508 mm
33 - Шлицевое соединение H129525
34 - Пружинное кольцо M41029 Количество:2
35 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
36 - Датчик AH116104
37 - Гильза H142031
38 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
39 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
40 - Гайка H104418
41 - Крышка R77175
Наверх
Вал-шестерня трансмиссии, шестерни и подшипники, 25 kmh - ST832579
![Джон Дир W650 Вал-шестерня трансмиссии, шестерни и подшипники, 25 kmh Вал-шестерня трансмиссии, шестерни и подшипники, 25 kmh]()
1 - Корпус CE18201
2 - Винт 19M7786 Количество:3 Примечание:M10 X 30
3 - Прокладка H132892 Примечание:TK = 0.076mm
4 - Уплотнительное кольцо U10776
5 - Наружн. кольцо подшипн. JD8267
6 - Пружинное кольцо R26265 Количество:4
7 - Шайба H103167
8 - Передача Z12781 Примечание:Z = 41
9 - Муфта переключателя H133010
10 - Втулка CE18505 Количество:2
11 - Передача CE19099 Примечание:Z = 33
12 - Шпонка вала 26M4228 Примечание:8 X 28 mm
13 - Жиклер H110539
14 - Ведущая шестерня CE19096 Примечание:Z = 12
15 - Пружинное кольцо H129558
16 - Внутр. кольцо подшипника JD8182
17 - Наружн. кольцо подшипн. JD8223
18 - Крышка подшипника H144385
19 - Уплотнительное кольцо U10746
20 - Прокладка H132893 Примечание:TK = 0.127 mm
21 - Прокладка H132894 Примечание:TK = 0.508 mm
22 - Передача H176279 Примечание:Z = 24
Наверх
Шестерни и валы дифференциала, 25 kmh - ST832583
![Джон Дир W650 Шестерни и валы дифференциала, 25 kmh Шестерни и валы дифференциала, 25 kmh]()
1 - Пружинный шплинт 34M7073 Примечание:10 X 65 mm
2 - Ведущая шестерня CE20835 Количество:2 Примечание:Z = 12
3 - Передача CE20836 Количество:2 Примечание:Z = 20
4 - Корпус CE21998
5 - Передача CE21999 Примечание:Z = 62
6 - Упорная шайба H133202 Количество:2
7 - Штифт H146646
8 - Шайба H164794 Количество:2
9 - Наружн. кольцо подшипн. JD7425 Количество:2
10 - Шайба R135543
11 - Винт с головкой R308123
12 - Упорная шайба R70112 Количество:2
13 - Упорная шайба R70113 Количество:2
14 - Игольчатый ролик R70115
15 - Кольцо YZ120471 Количество:2
16 - Винт 19M7844 Примечание:M16 X 45
17 - Каретка H130407 Количество:2
18 - Цилиндр. ролик. подшипник JD7502 Количество:2
19 - Кольцо C3936E Количество:2
20 - Сальник AT40603 Количество:2
21 - Внутр. кольцо подшипника JD8147 Количество:2
22 - Прокладка H126572 Примечание:TK = 0.076 mm
23 - Прокладка H126573 Примечание:TK = 0.127 mm
24 - Прокладка H126575 Примечание:TK = 0.508 mm
25 - Уплотнительное кольцо R27796 Количество:2
26 - Винт с гол. п/торц. кл. 19M9871 Количество: 10 Примечание:M20 X 40
27 - Ось CE31615 Количество:2
28 - Тормозной барабан CE21688 Количество:2
29 - Кольцо B32564 Количество:2
30 - Тормоз DE30236
31 - Тормоз DE30237
32 - Маслопровод DE21111 Примечание:RH
33 - Маслопровод DE21110 Примечание:LH
34 - Мост с дифференциалом DE21113
35 - Распорная втулка HXE70648 Количество:2
Наверх
Механическая трансмиссия, 25 кмч - ST832595
![Джон Дир W650 Механическая трансмиссия, 25 кмч Механическая трансмиссия, 25 кмч]()
1 - Трансмиссия .......
Наверх
Кронштейн и тросы стояночного тормоза, трансмиссия, 30 кмч - ST832599
![Джон Дир W650 Кронштейн и тросы стояночного тормоза, трансмиссия, 30 кмч Кронштейн и тросы стояночного тормоза, трансмиссия, 30 кмч]()
Наверх
Крепление корпуса трансмиссии и вилки переключения передач, 30 кмч - ST832600
![Джон Дир W650 Крепление корпуса трансмиссии и вилки переключения передач, 30 кмч Крепление корпуса трансмиссии и вилки переключения передач, 30 кмч]()
1 - Винт H107504 Количество:2
2 - Шпилька 42M7028 Количество:2
3 - Винт 19M7786 Количество:3 Примечание:M10 X 30
4 - Магистраль H146640
5 - Рычаг переключ. передач DE19870
6 - Каток R26207 Количество:2
7 - Крепление со штифтом H76152 Количество:2
8 - Рычаг переключ. передач DE19509
9 - Заглушка N102039
10 - Штифт T76836
11 - Фланцевая гайка 14M7291 Количество:4 Примечание:M16
12 - Трубная заглушка 15H238 Примечание:3/4"
13 - Зажимная скоба L113217 Количество:4
Наверх

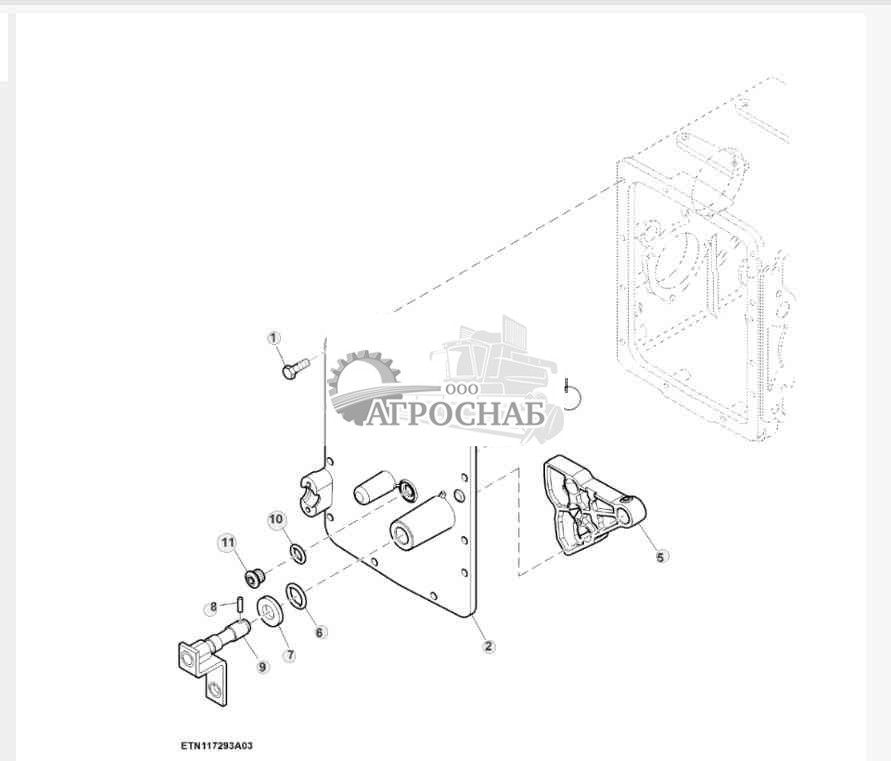

Крышка корпуса дифференциала и кулачок переключателя передач, 30 кмч - ST832611
![Джон Дир W650 Крышка корпуса дифференциала и кулачок переключателя передач, 30 кмч Крышка корпуса дифференциала и кулачок переключателя передач, 30 кмч]()
1 - Винт 19M7786 2 Примечание:M10 X 30
2 - Крышка H167894
3 - Пружина T27888
4 - Шар N105745
5 - Эксцентрик H167375
6 - Уплотнительное кольцо R71144
7 - Шайба H75700
8 - Пружинный шплинт CE18374
9 - Рукоять AH128267
10 - Уплотнительное кольцо 51M7042 Примечание:13.300 X 2.200 mm
11 - Трубная заглушка L41726
Наверх
Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 30 kmh - ST832615
![Джон Дир W650 Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 30 kmh Входной вал трансмиссии, шестерни, смазочный насос и подшипники, 30 kmh]()
1 - Ротор AH128528
2 - Пластина H82234
3 - Шайба H82232
4 - Втулка H82233
5 - Наружн. кольцо подшипн. JD8257
6 - Внутр. кольцо подшипника AR94761
7 - Уплотнительное кольцо R394R Количество:8
8 - Корпус CE30889
9 - Винт 19M7786 Количество:3 Примечание:M10 X 30
10 - Диагностическая муфта RE190805
11 - Масляная трубка H131296
12 - Прокладка H132892 Примечание:TK = 0.076 mm
13 - Прокладка H132893 Примечание:TK = 0.127 mm
14 - Масляная трубка H131297
15 - Винт 19M8162 Примечание:M10 X 40
16 - Фитинг AH125228
17 - Уплотнительное кольцо R495R Количество:2
18 - Сито AH121580
19 - Сапун AH20868
20 - Винт 19M7844 Количество:4 Примечание:M16 X 45
21 - Шпилька 42M7029 Количество:4
22 - Кронштейн H133165
23 - Наружн. кольцо подшипн. JD8237
24 - Внутр. кольцо подшипника JD10182
25 - Пружинное кольцо P43969
26 - Втулка CE18505
27 - Муфта переключателя H129565
28 - Передача H176278 Примечание:Z = 34
29 - Шпонка вала 26M4228 Примечание:8 X 28 mm
30 - Установочный штифт H75358
31 - Жиклер H110539
32 - Вал сателлита Z12780 Примечание:Z = 14/18
33 - Прокладка H132894 Примечание:TK = 0.508 mm
34 - Шлицевое соединение H129525
35 - Пружинное кольцо M41029 Количество:2
36 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
37 - Датчик AH116104
38 - Гильза H142031
39 - Штифт с канавкой 25M3827 Количество:2 Примечание:3 X 8 mm
40 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
41 - Гайка H104418
42 - Крышка R77175
Наверх
Шестерни трансмиссии, подшипники и вал-шестерня, 30 кмч - ST832619

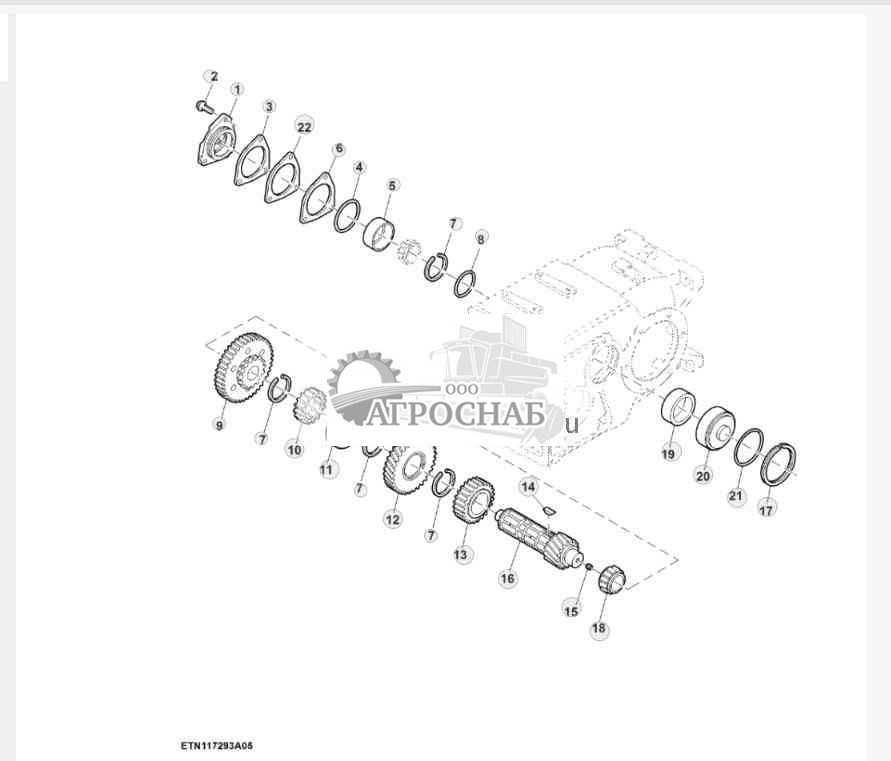

![Джон Дир W650 Шестерни трансмиссии, подшипники и вал-шестерня, 30 кмч Шестерни трансмиссии, подшипники и вал-шестерня, 30 кмч]()
1 - Корпус CE18201
2 - Винт 19M7786 Количество:3 Примечание:M10 X 30
3 - Прокладка H132892 Примечание:TK = 0.076 mm
4 - Уплотнительное кольцо U10776
5 - Наружн. кольцо подшипн. JD8267
6 - Прокладка H132894 Примечание:TK = 0.508 mm
7 - Пружинное кольцо R26265 Количество:4
8 - Шайба H103167
9 - Передача Z12781 Примечание:Z = 41
10 - Муфта переключателя H133010
11 - Втулка CE18505
12 - Передача H135942 Примечание:Z = 32
13 - Передача H176279 Примечание:Z = 24
14 - Шпонка вала 26M4228 Примечание:8 X 28 mm
15 - Жиклер H110539
16 - Ведущая шестерня CE19096 Примечание:Z = 12
17 - Пружинное кольцо H129558
18 - Внутр. кольцо подшипника JD8182
19 - Наружн. кольцо подшипн. JD8223
20 - Крышка подшипника H144385
21 - Уплотнительное кольцо U10746
22 - Прокладка H132893 Примечание:TK = 0.127 mm
Наверх
Шестерни и валы дифференциала, 30 kmh - ST832644
![Джон Дир W650 Шестерни и валы дифференциала, 30 kmh Шестерни и валы дифференциала, 30 kmh]()
Наверх
Механическая трансмиссия, 30 кмч - ST832648
![Джон Дир W650 Механическая трансмиссия, 30 кмч Механическая трансмиссия, 30 кмч]()
1 - Трансмиссия DE30880
Наверх
Тросы Боудена для переключения диапазонов - ST869123

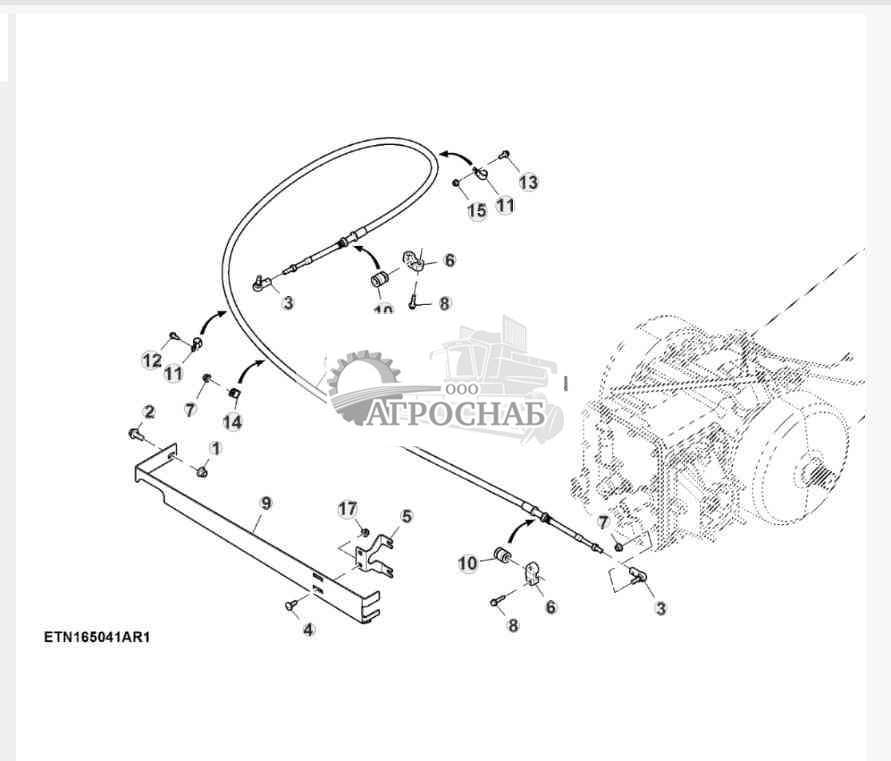

![Джон Дир W650 Тросы Боудена для переключения диапазонов Тросы Боудена для переключения диапазонов]()
1 - Стопорная гайка 14M7401 Примечание:M12
2 - Винт 19M7789 Примечание:M12 X 30
3 - Шаровое соединение AH125958 Количество:2
4 - Болт 03M7191 Количество:2 Примечание:M10 X 25
5 - Кронштейн H141315
6 - Скоба H133047 Количество:2
7 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
8 - Винт 19M8291 Количество:4 Примечание:M8 X 35
9 - Ограждение HXE110588
10 - Изолятор H133662 Количество:2
11 - Зажимная скоба AH77724 Количество:3
12 - Винт 37M7058 Примечание:M8 X 20
13 - Винт 19M7866 Количество:2 Примечание:M8 X 20
14 - Скоба R46414
15 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
16 - Толкающе-буксир. кабель AXE63430
17 - Стопорная гайка 14M7400 Количество:2 Примечание:M10
Наверх
