Содержимое: Каталог Запчастей John Deere :W650 Combine (PIN 1Z0W650XXXX110000-1Z0W650XXXX114999)(PIN 1JZW650XXXX110000-1JZW650XXXX114999)(Russian) - PC14155 CS Шасси и конструкция CSEL Электрическая система

Жгут проводов и датчик стоп-сигнала - ST830471

Датчик угла поворота колес заднего моста - ST820846

Реле гидростатического давления подпитки, не ProDrive™ - ST817291

Переключатель гидростатического давления подпитки, ProDrive™ - ST817298

Датчик гидростатического давления переднего и заднего хода, ProDrive™ - ST817315

Датчик давления, гидравлический клапан регулирования расхода наклонной камеры - ST817198

Датчик давления рабочего тормоза - ST894415

Телевизионная камера зернового бункера - ST830609

Переключатели боковых панелей верхнего и нижнего решет - ST833250

Датчик наклона шасси, HillMaster™ - ST817396

Опора переднего указателя поворота - ST885781

Главный жгут проводов, правая сторона (1 из 2) - ST826893

Главный жгут проводов, правая сторона (2 из 2) - ST826899

Главный жгут проводов, левый блок управления 1 (1 из 2) - ST826911

Главный жгут проводов, левый блок управления 1 (2 из 2) - ST827622

Главный жгут проводов, левый блок управления 2 (1 из 2) - ST843189

Главный жгут проводов, левый блок управления 2 (2 из 2) - ST832893

Соединительный жгут проводов моста, 4WD - ST827698

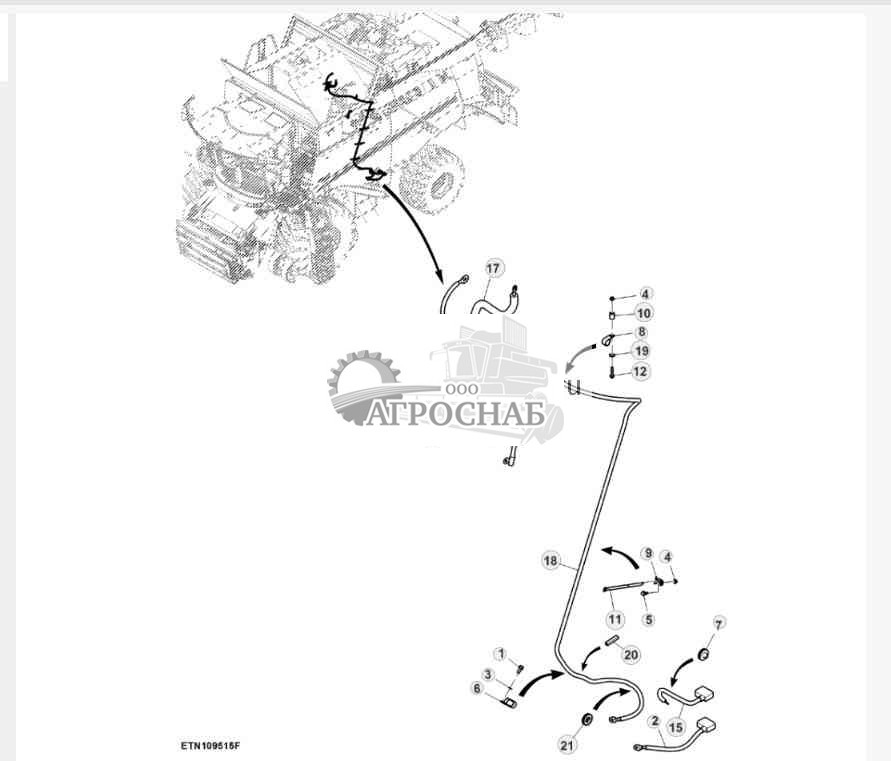

Жгут проводов аккумуляторной батареи и стартер - ST832964

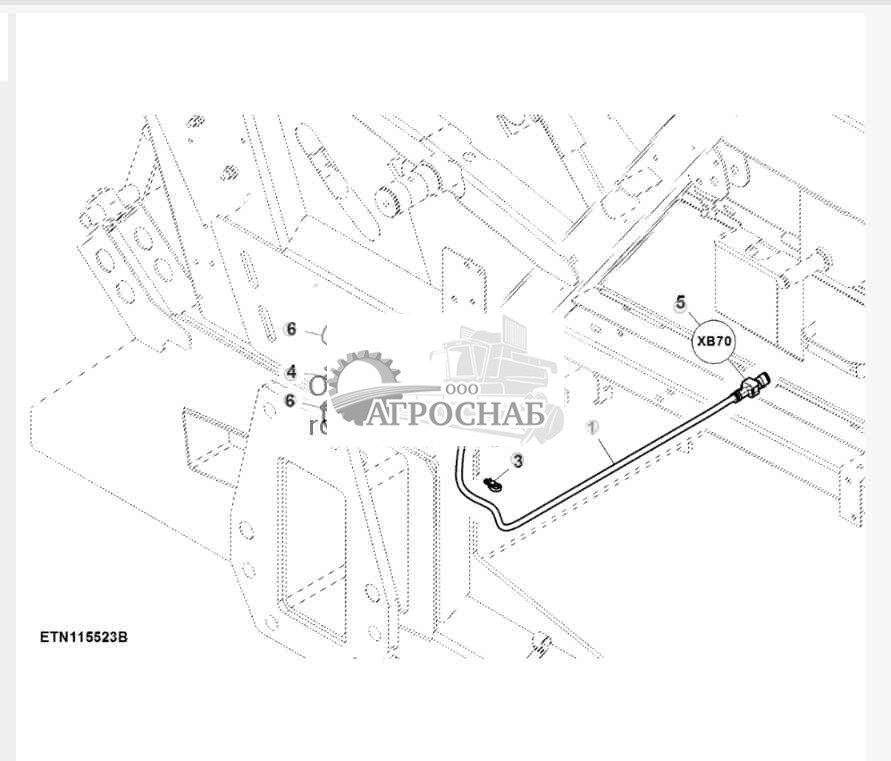

Жгут проводов, HillMaster™ - ST827742

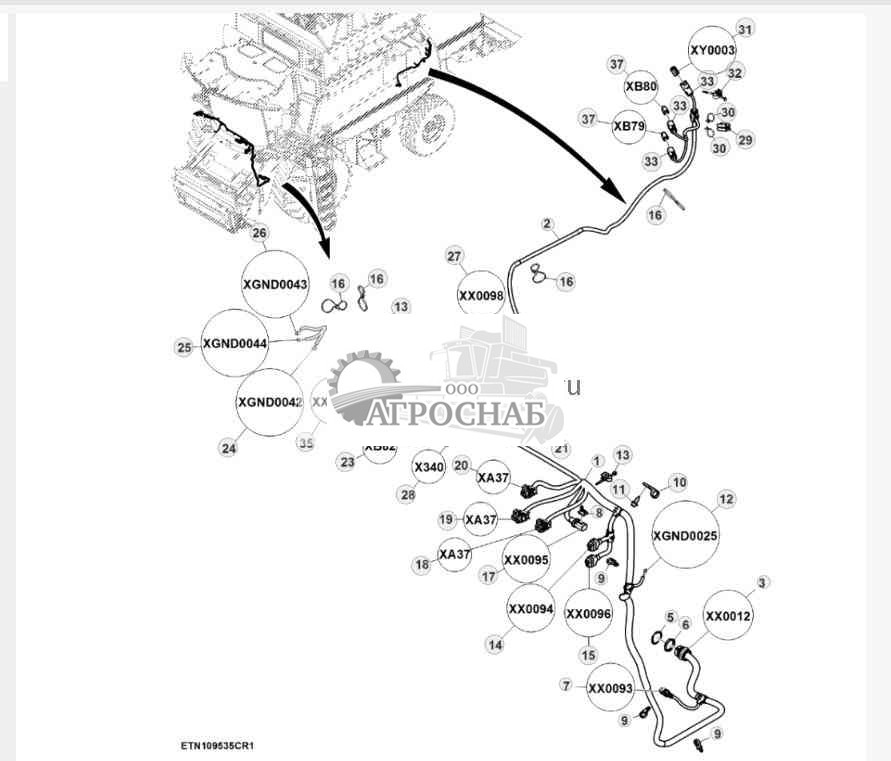

Жгут проводов контроллера, ProDrive™ - ST827750

Жгут проводов "массы" кабины - ST827760

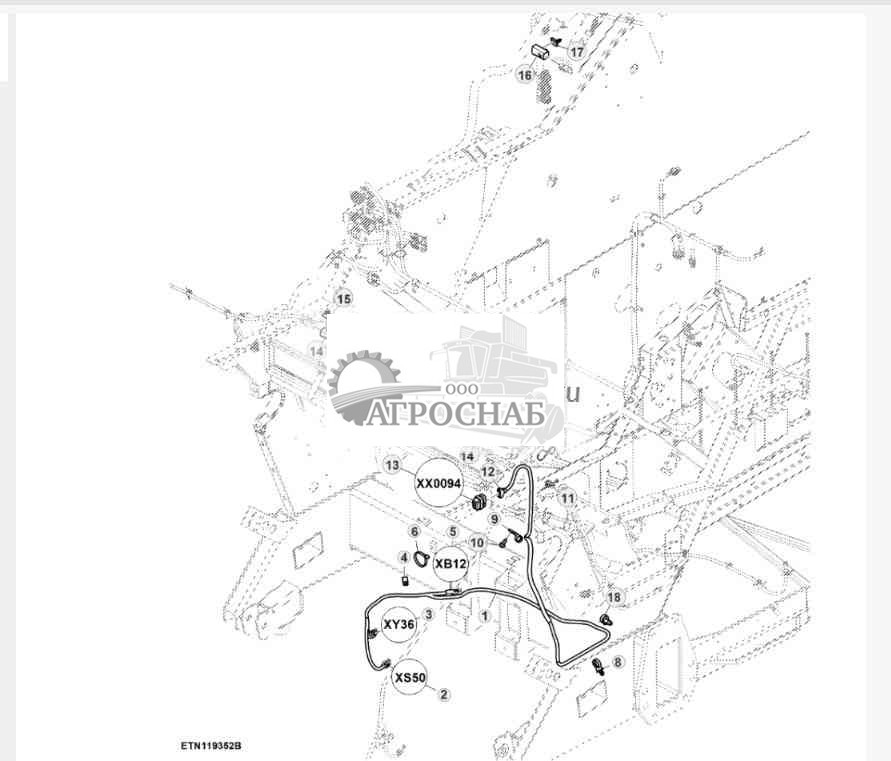

Жгут проводов трансмиссии с механическим переключением передач - ST829537

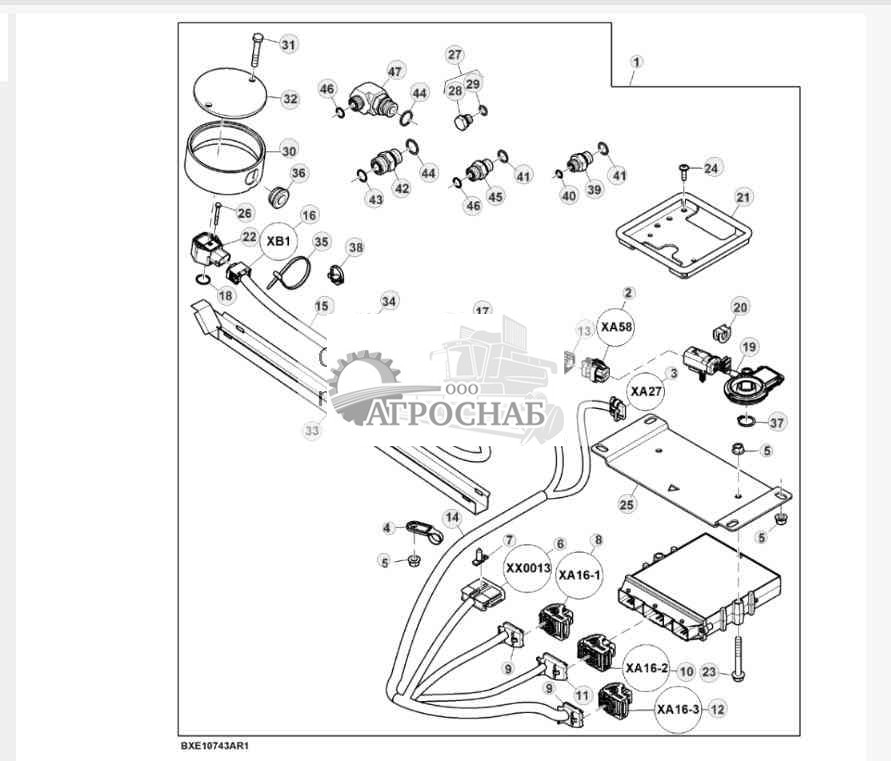

AutoTrac™ Wiring Harness, Steering System, Attachment - ST852772 ( Система Autotrac? Жгут Проводов, Рулевое Управление, Крепление - )

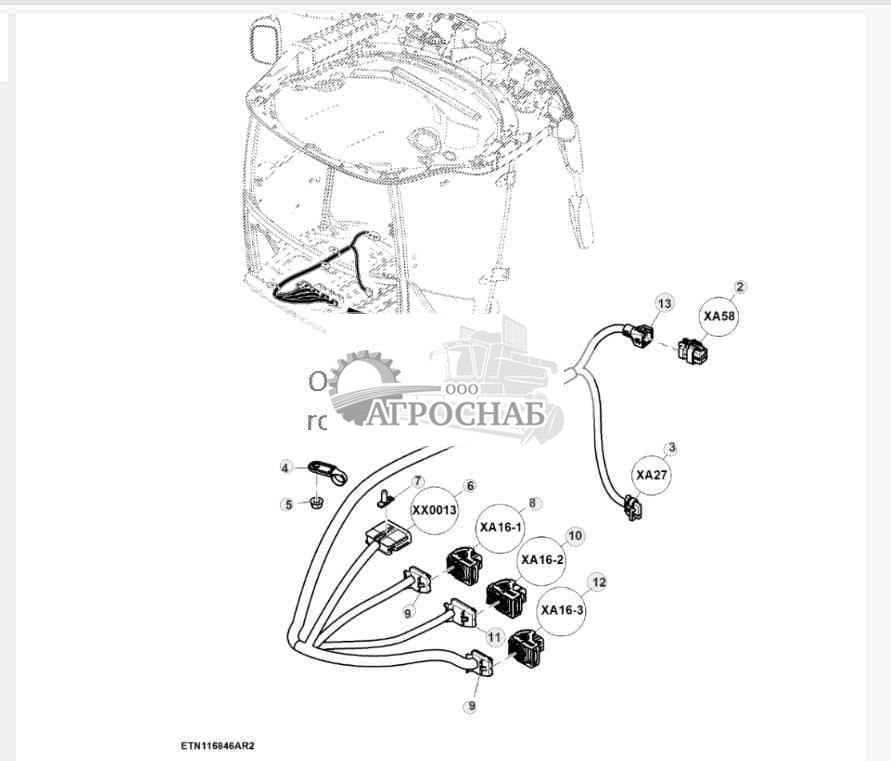

Жгут проводов, AutoTrac™ - ST827990

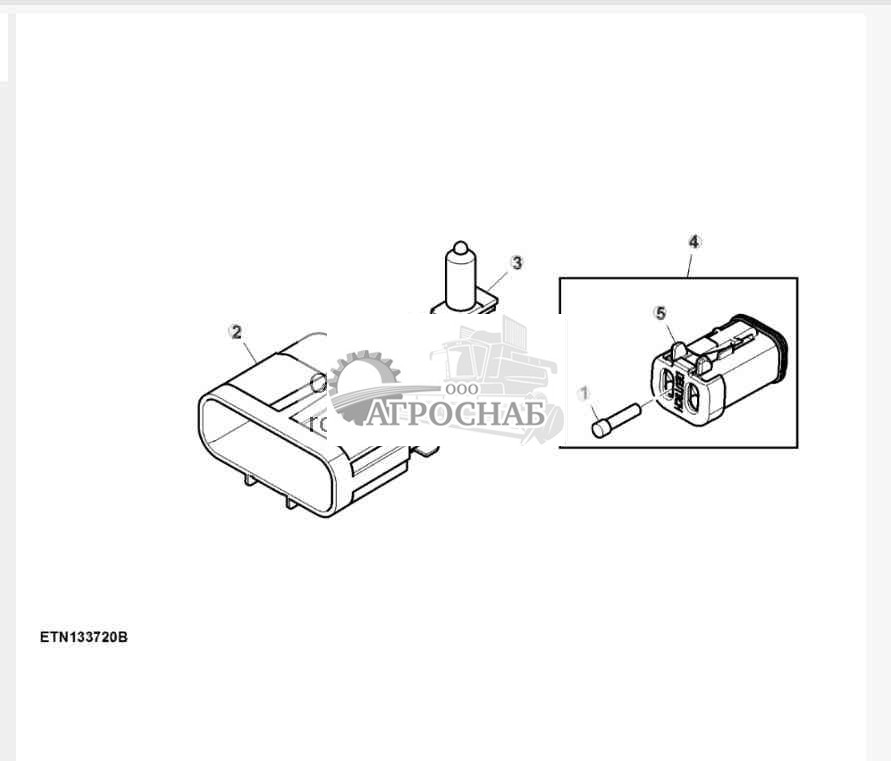

Комплектующие жгута проводов, AutoTrac™ - ST829762

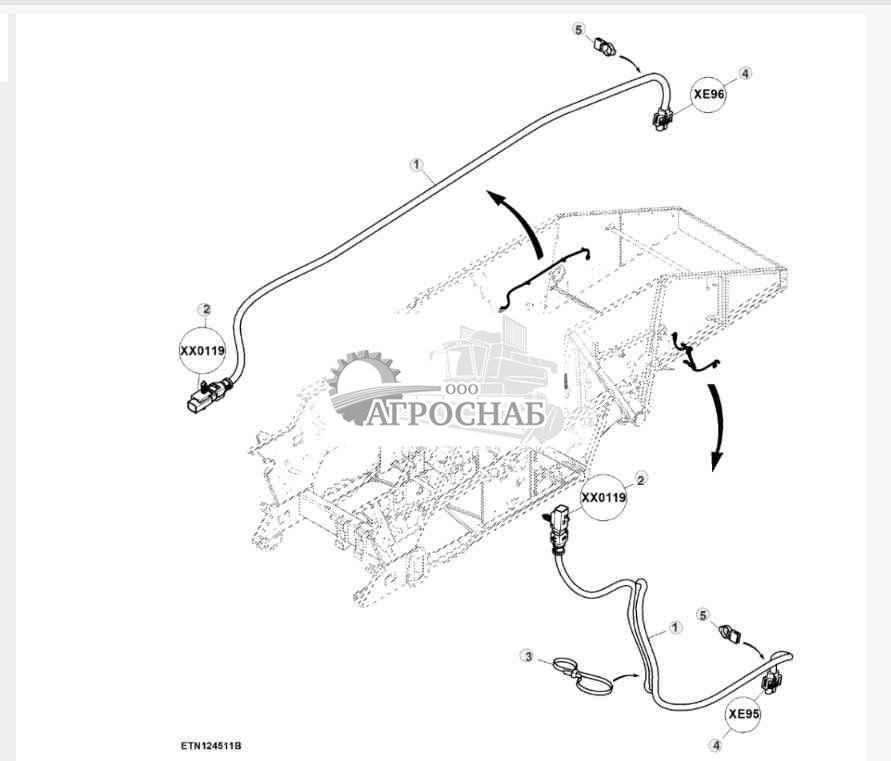

Жгут проводов соломоразбрасывателя - ST828134

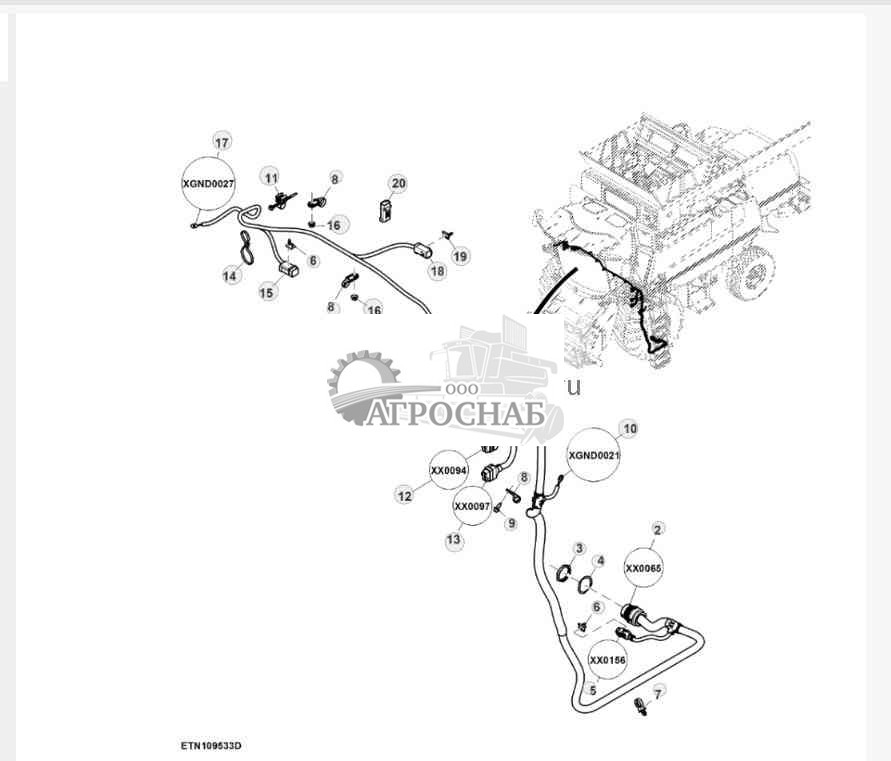

Жгут проводов трансмиссии с кнопочным переключением передач - ST828160

Соединительный жгут проводов SFC - ST754352

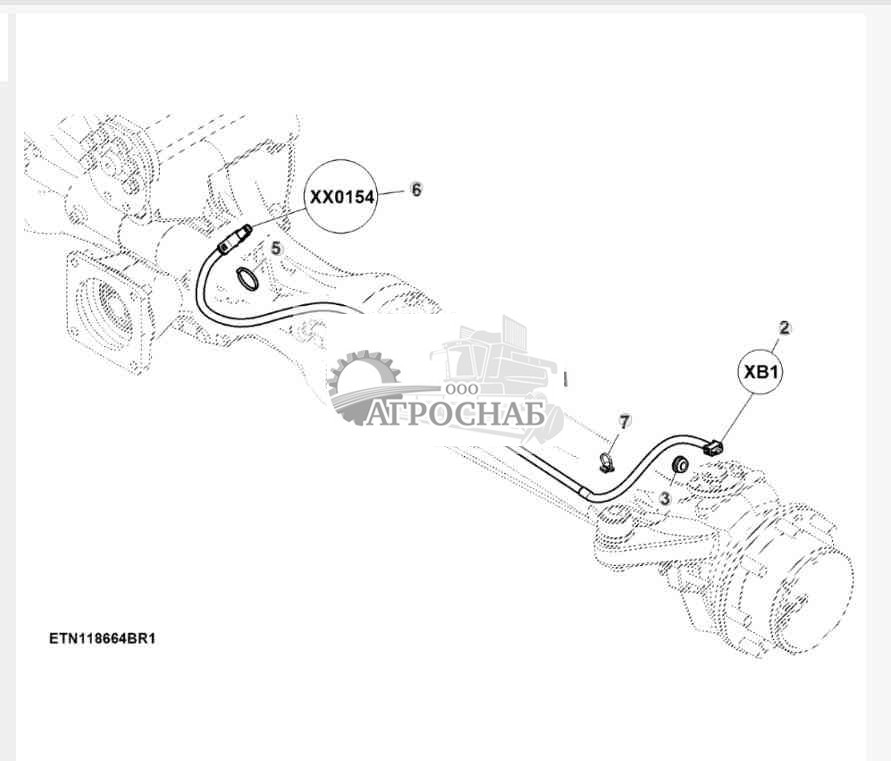

Жгут проводов, колесо AutoTrac™ - ST828198

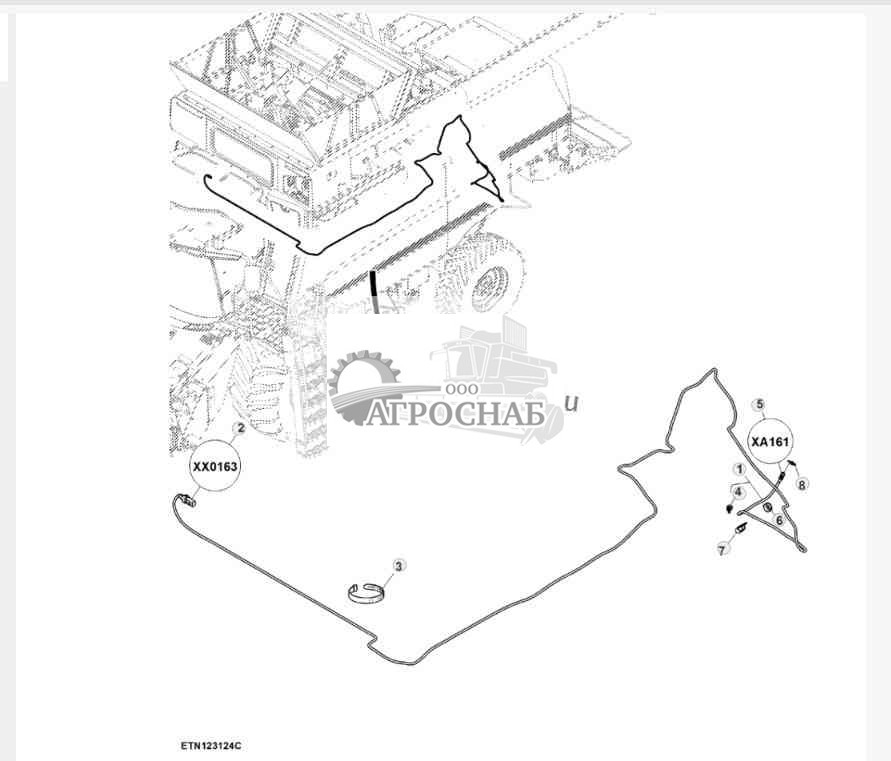

Провод камеры, сцепка, жгут проводов - ST828339

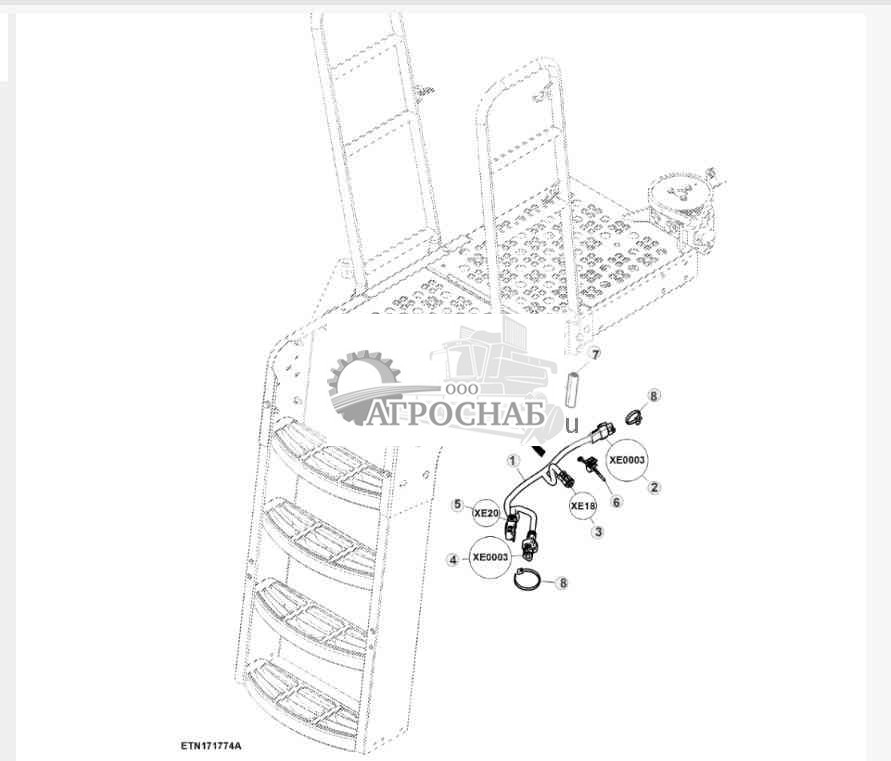

Wiring Harness, Ladder Extension - ST896966 ( Жгут Проводов, Выдвижной Лестницей - )

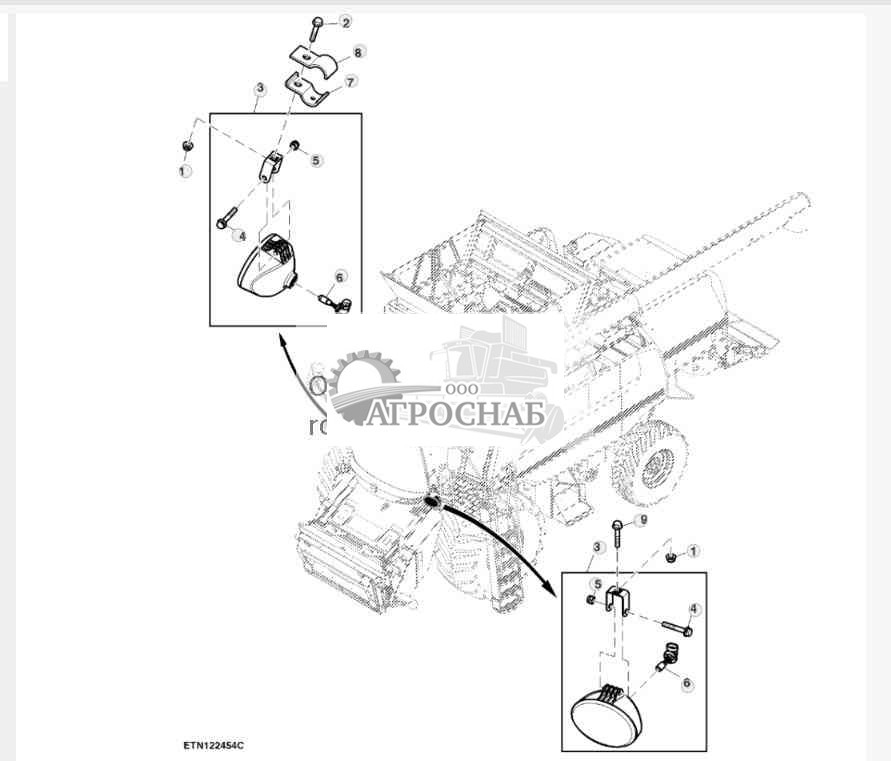

Лампы прожектора и освещения стерни - ST822378

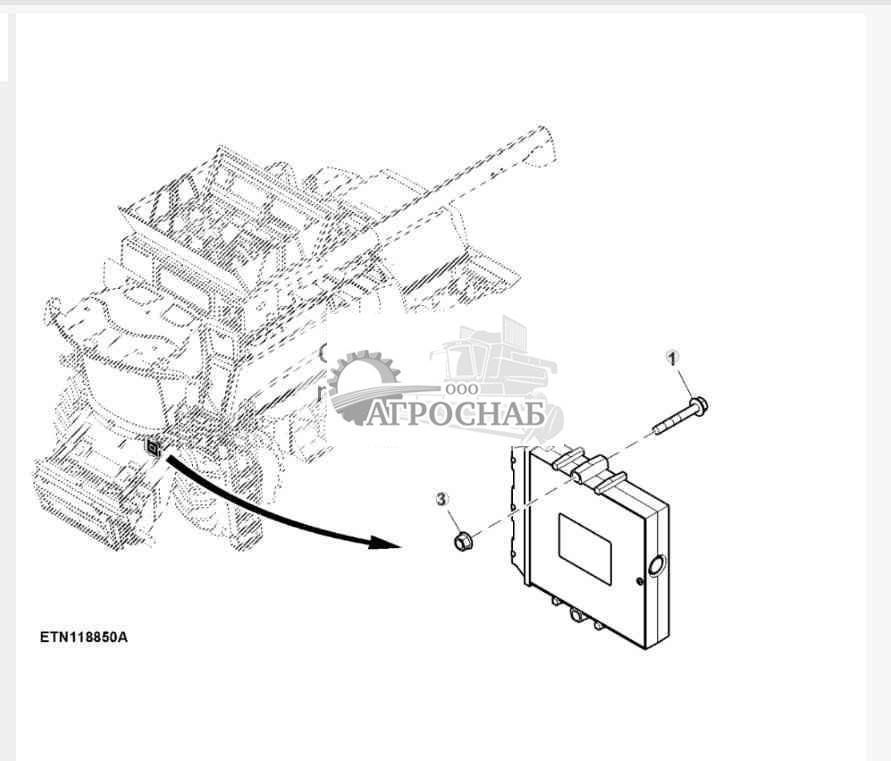

Контроллер машины, левый блок управления 1 - ST828708

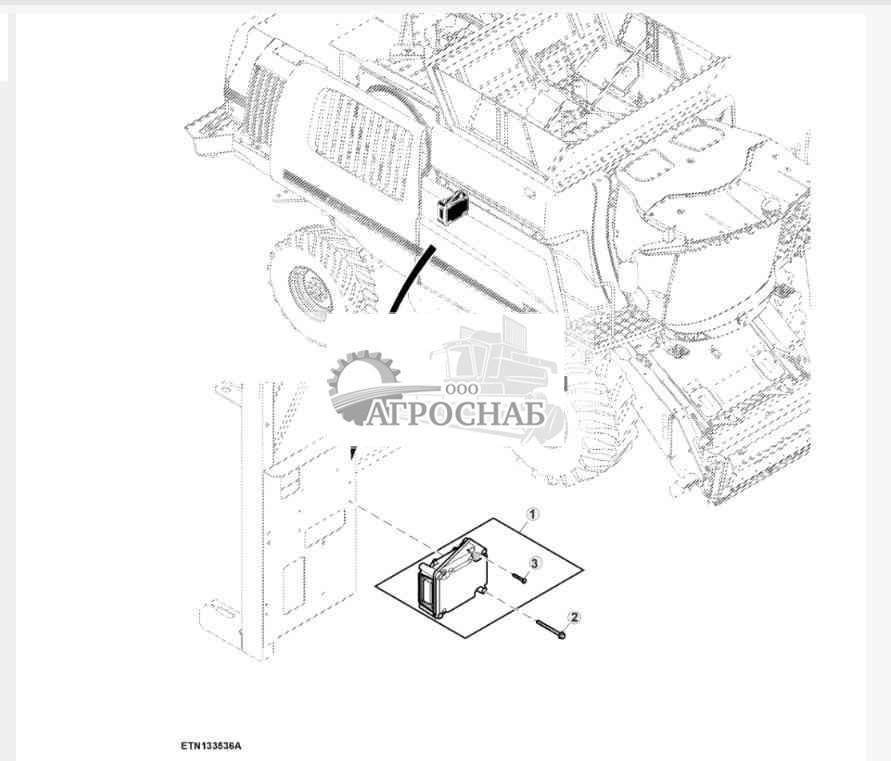

Контроллер интеллектуального управления скоростью подачи - ST822388

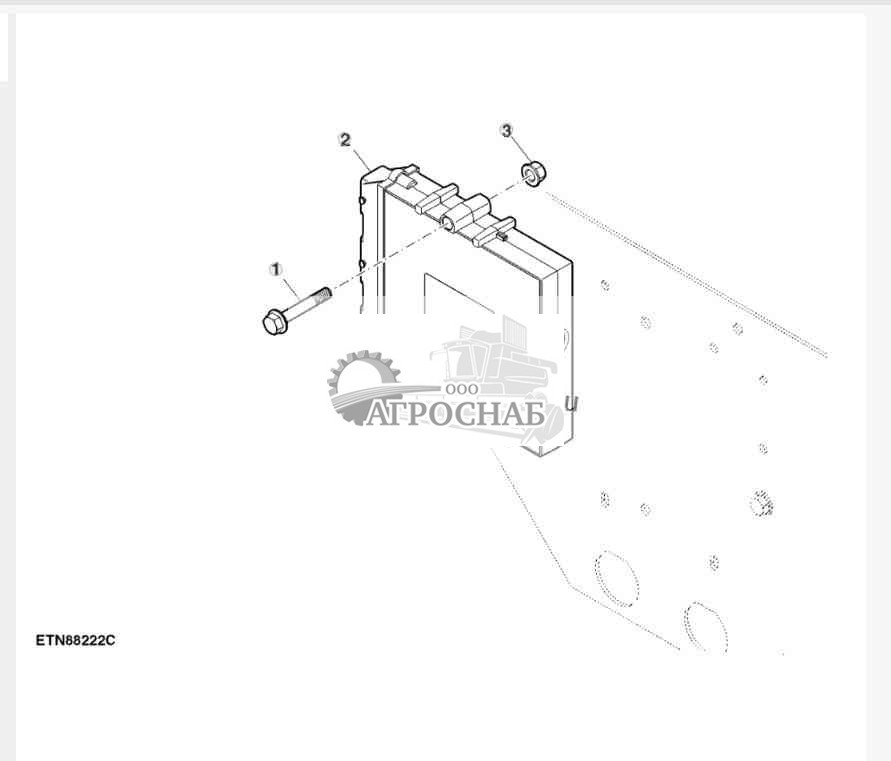

Контроллер машины, левый блок управления 2, без самовыравнивающейся зерноочистки - ST822389

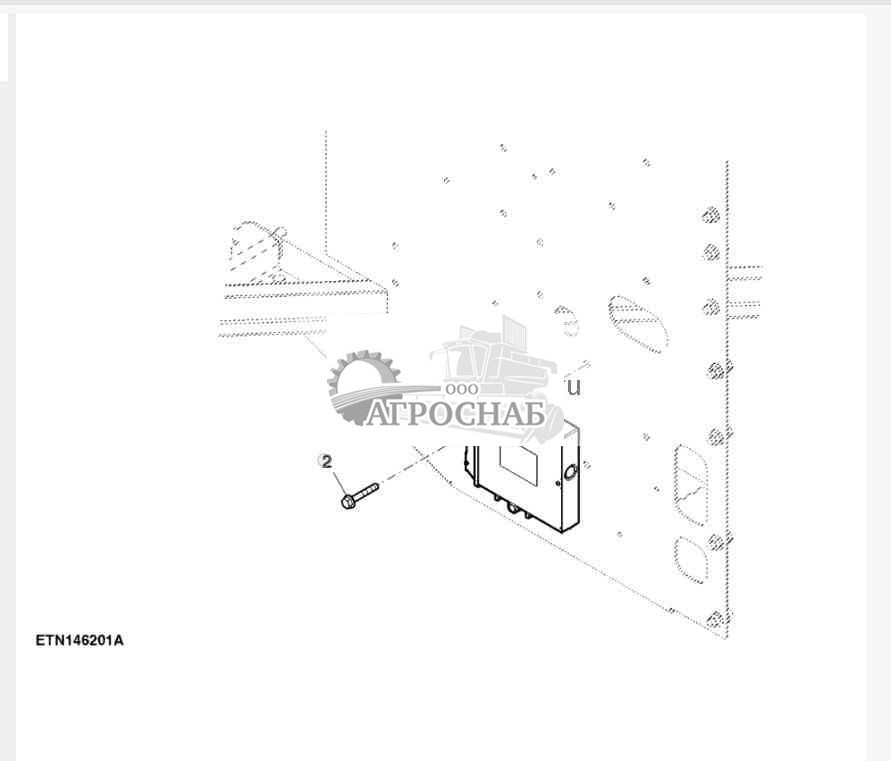

Контроллер машины, правый блок управления 1 - ST847317

Левый модуль питания 1, блок электронного управления - ST822392

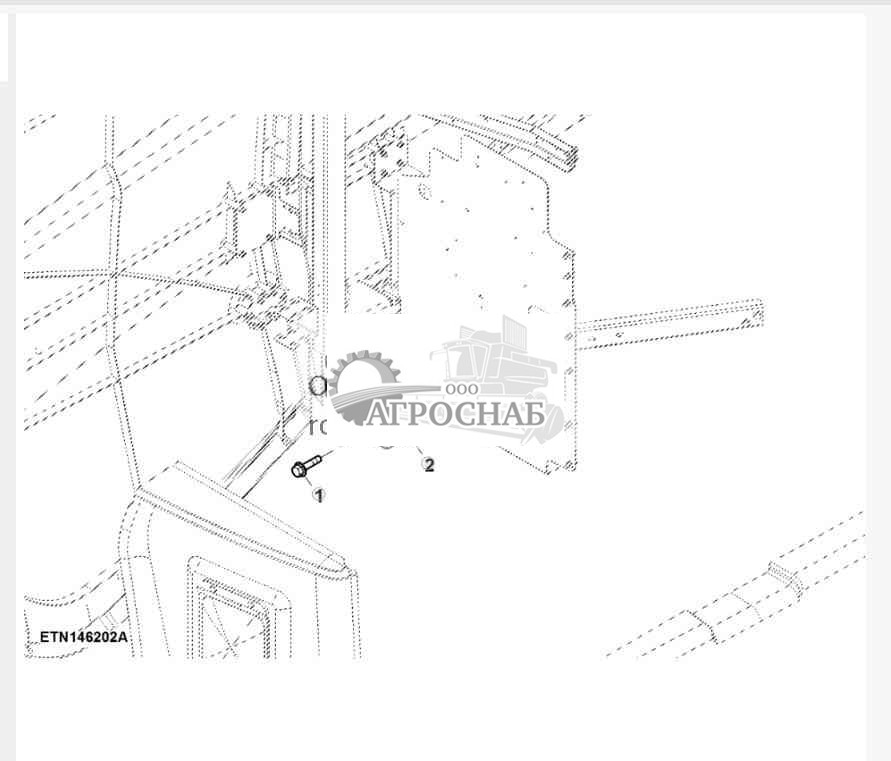

Контроллер правого модуля питания - ST847319

Левый модуль питания 1, контроллер машины - ST822393

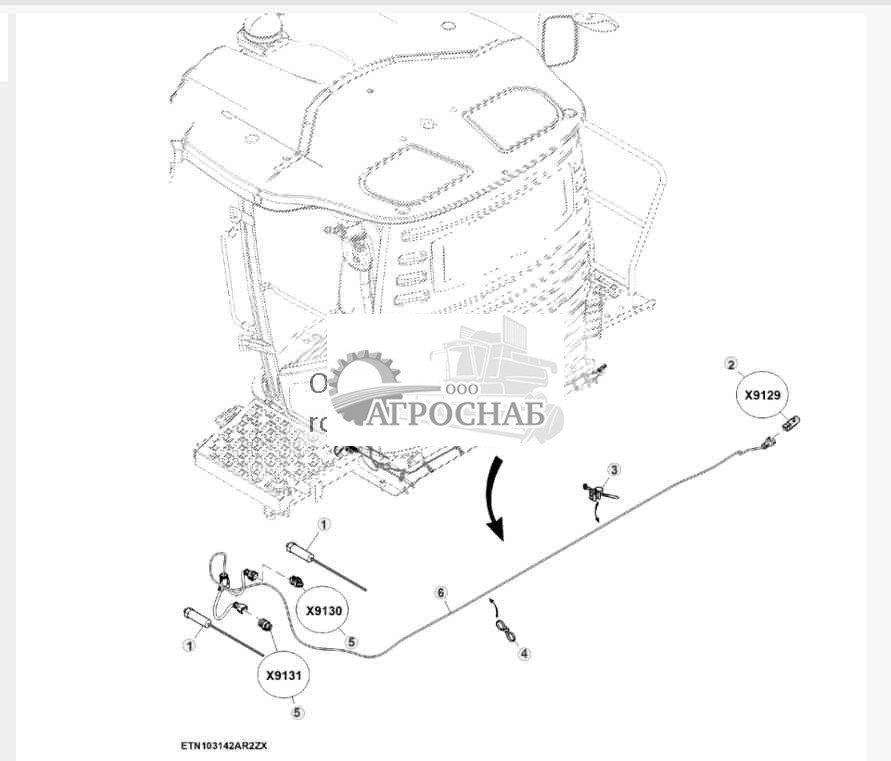

Жгут проводов и датчик стоп-сигнала - ST830471


Жгут проводов и датчик стоп-сигнала


1 - Переключатель давления AXE35537 Количество:2
2 - Корпус электр. разъема 57M9779
3 - Зажимная скоба AH225366 Количество:6
4 - Вспом. электр. разъем 57M10421 3
5 - Корпус электр. разъема 57M9772 Количество:2
6 - Жгут проводов AXE40603

Наверх

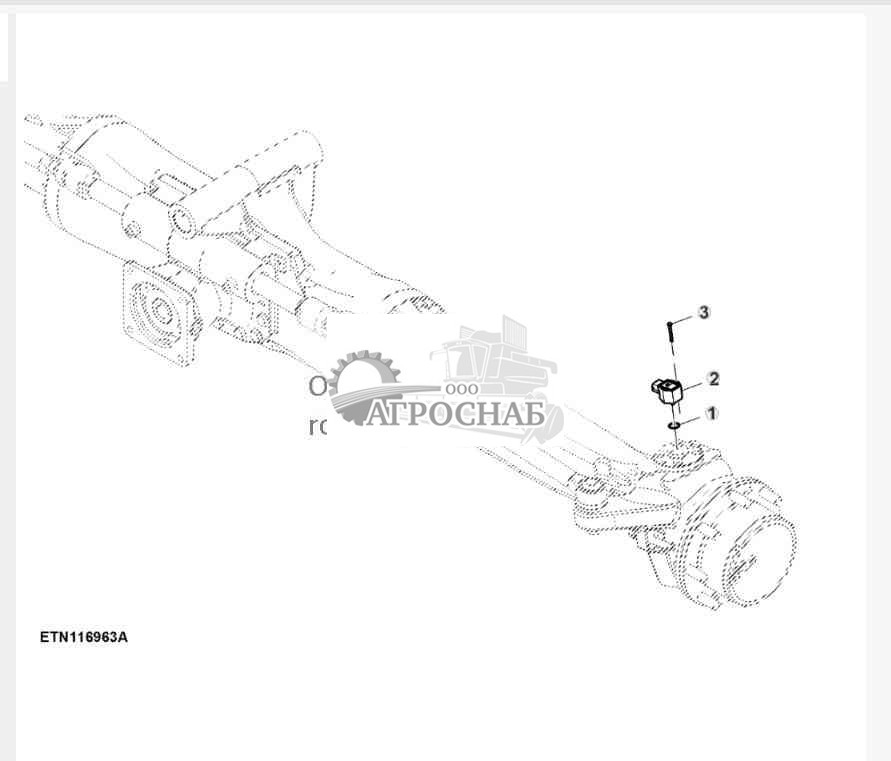

Датчик угла поворота колес заднего моста - ST820846


Датчик угла поворота колес заднего моста


1 - Кольцо P50883
2 - Потенциометр AL175214
3 - Винт с головкой 19M10375 Количество:2 Примечание:M4 X 35

Наверх

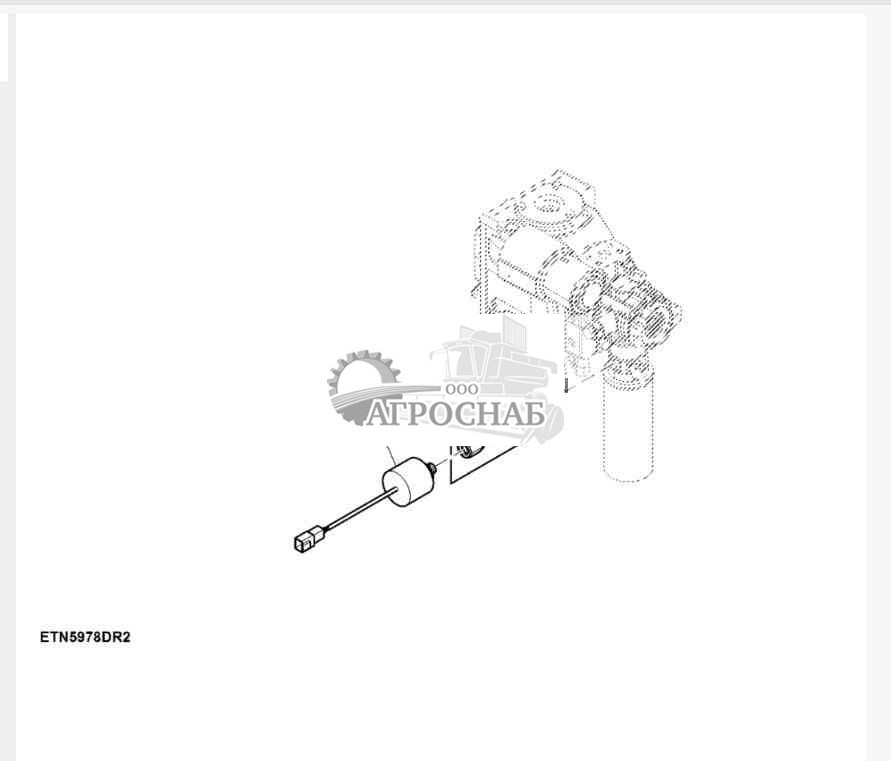

Реле гидростатического давления подпитки, не ProDrive™ - ST817291


Реле гидростатического давления подпитки, не ProDrive™


1 - Переключатель AXE16239
2 - Фитинг переходника AXE60302

Наверх

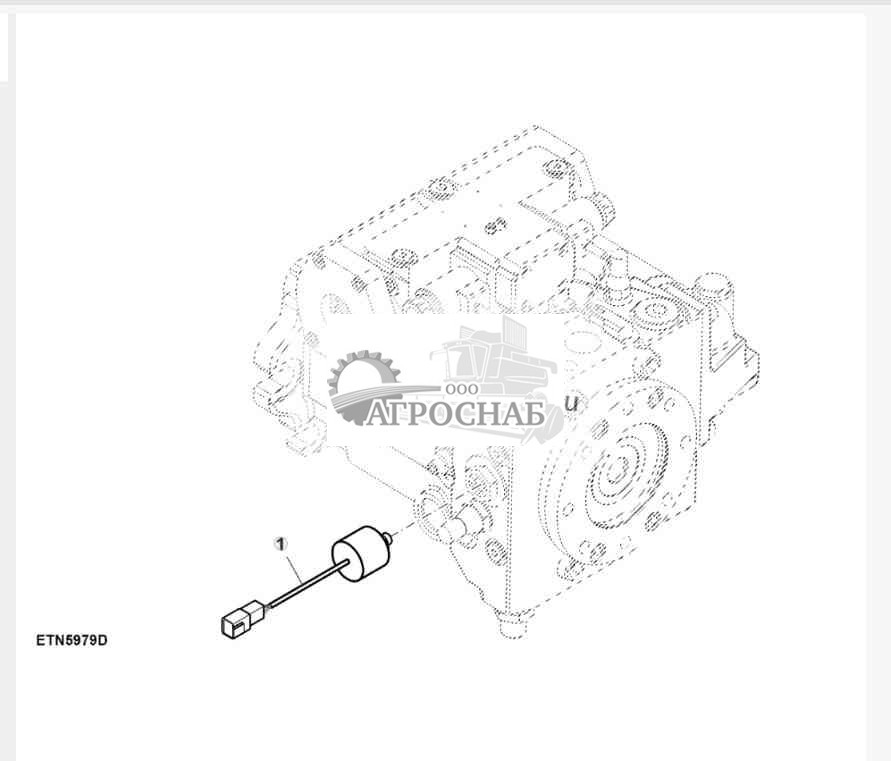

Переключатель гидростатического давления подпитки, ProDrive™ - ST817298


Переключатель гидростатического давления подпитки, ProDrive™


1 - Переключатель AXE48753

Наверх

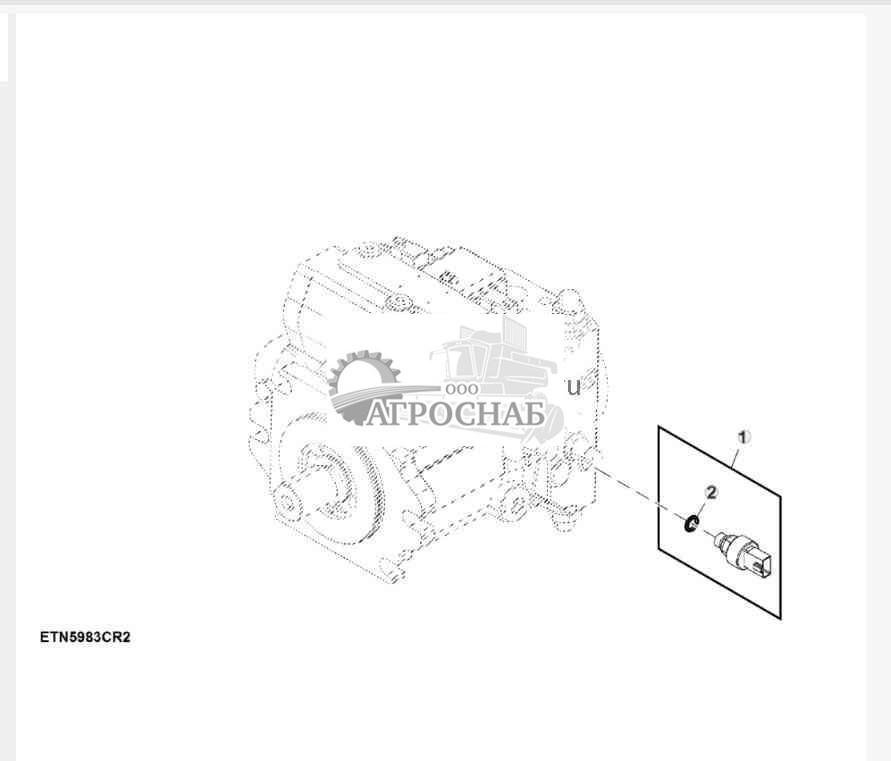

Датчик гидростатического давления переднего и заднего хода, ProDrive™ - ST817315


Датчик гидростатического давления переднего и заднего хода, ProDrive™


1 - Датчик давления AXE43128 Количество:2 Примечание:Гидростатическое давление переднего и заднего хода
2 - Уплотнительное кольцо 51M7095 Количество:2 Примечание:11.300 X 2.200 mm

Наверх

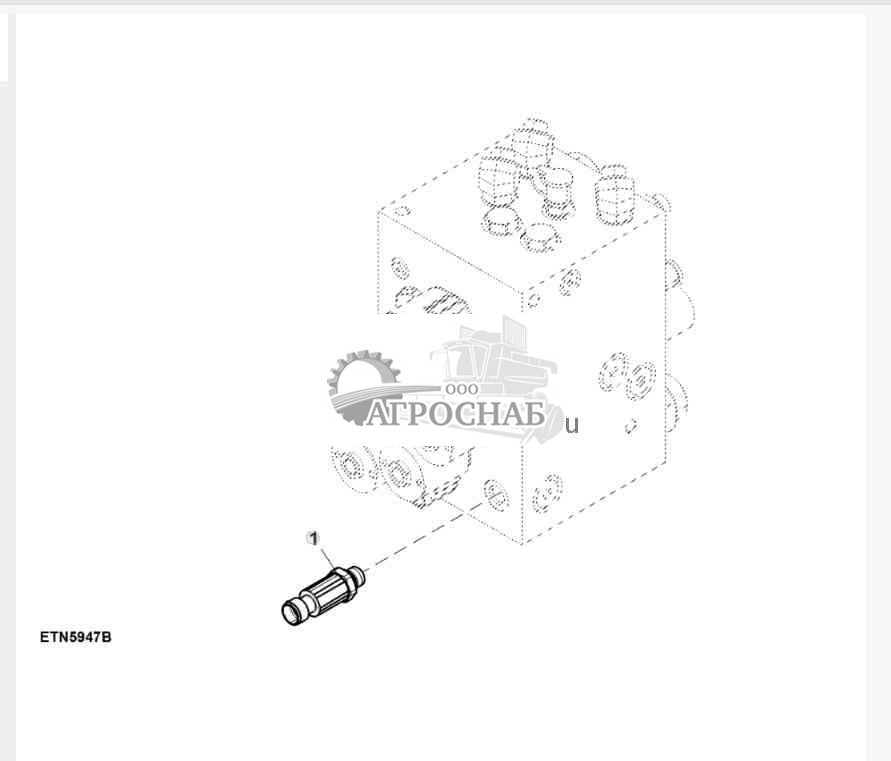

Датчик давления, гидравлический клапан регулирования расхода наклонной камеры - ST817198


Датчик давления, гидравлический клапан регулирования расхода наклонной камеры


1 - Датчик давления RE577371 Примечание:SUB FOR APPL RE272647

Наверх

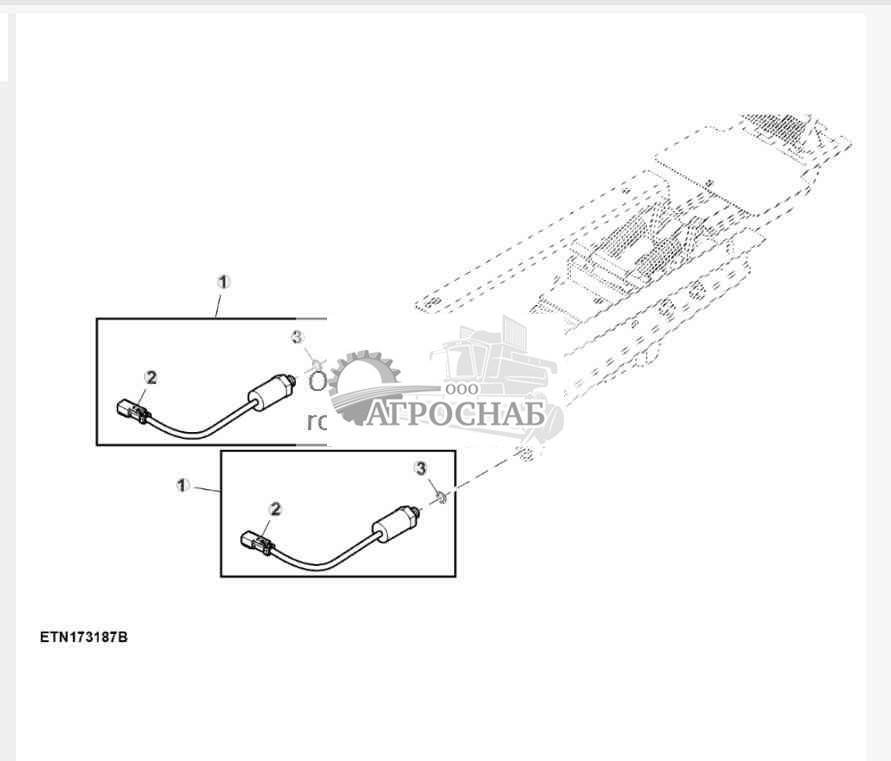

Датчик давления рабочего тормоза - ST894415


Датчик давления рабочего тормоза


1 - Переключатель AXE70554 Количество:2 Примечание:SUB FOR AH233134
2 - Корпус электр. разъема 57M7533 Количество:2
3 - Уплотнительное кольцо 51M7095 Количество:2 Примечание:11.300 X 2.200 mm

Наверх

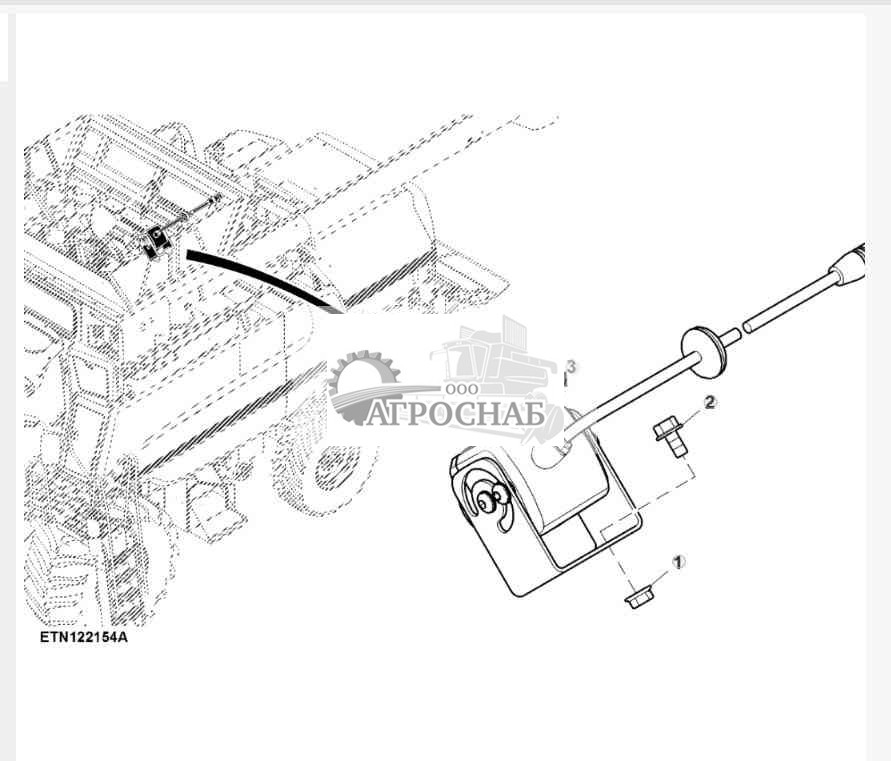

Телевизионная камера зернового бункера - ST830609


Телевизионная камера зернового бункера


1 - Фланцевая гайка 14M7303 Количество:2 Примечание:M6
2 - Винт 19M7774 Количество:2 Примечание:M6 X 12
3 - Телекамера AXE41697

Наверх

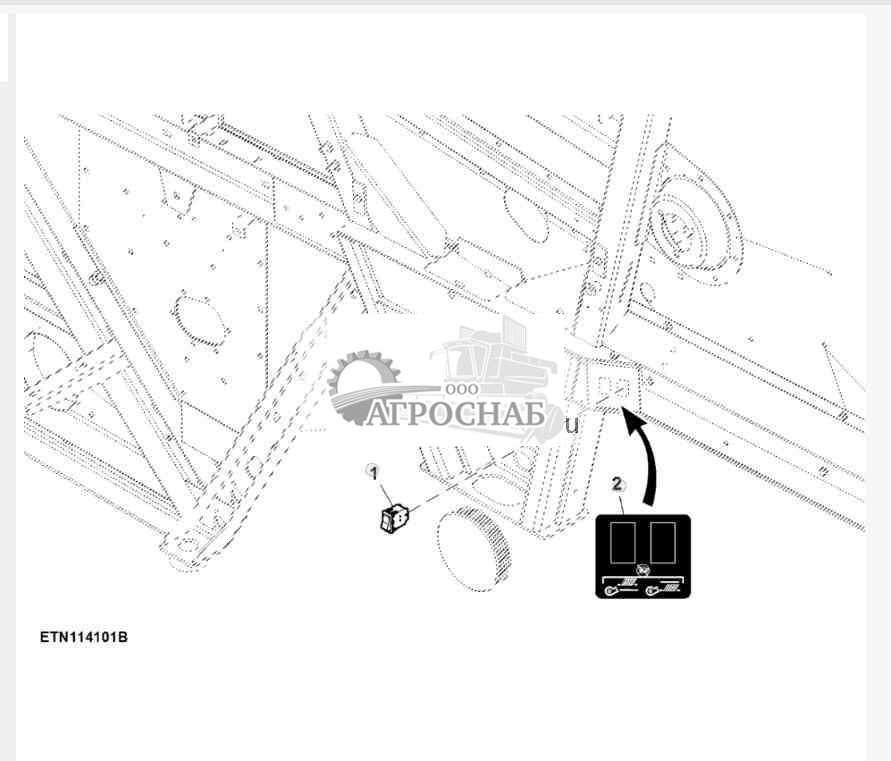

Переключатели боковых панелей верхнего и нижнего решет - ST833250


Переключатели боковых панелей верхнего и нижнего решет


1 - Переключатель AH221954 Количество:2
2 - Метка AXE55139

Наверх

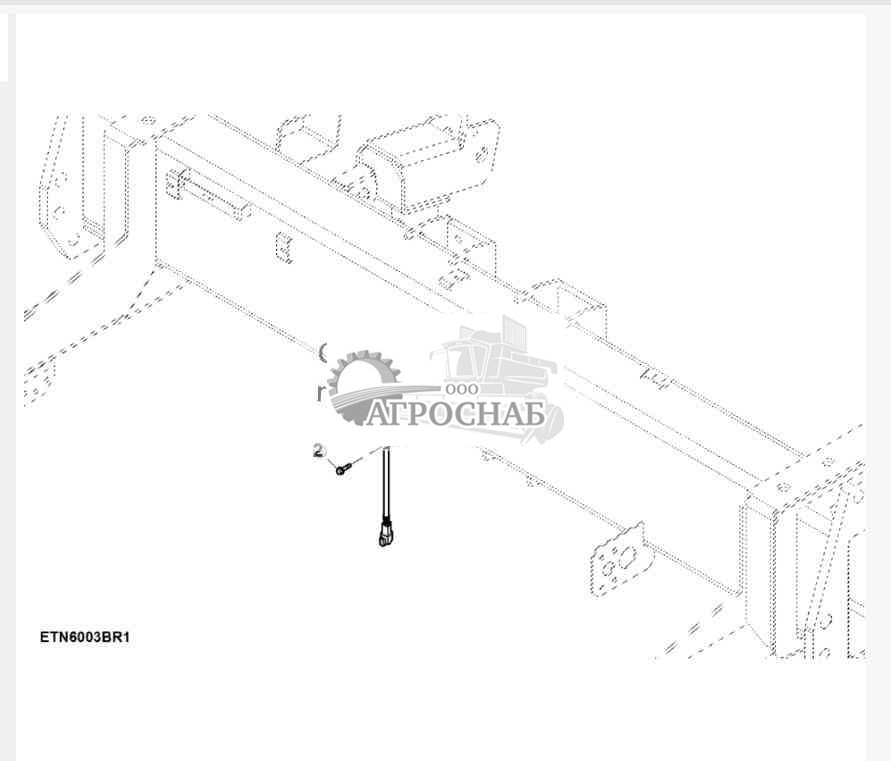

Датчик наклона шасси, HillMaster™ - ST817396


Датчик наклона шасси, HillMaster™


1 - Фланцевая гайка 14M7303 Количество:2 Примечание:M6
2 - Винт 19M7863 Количество:2 Примечание:M6 X 25
3 - Датчик AXE15883

Наверх

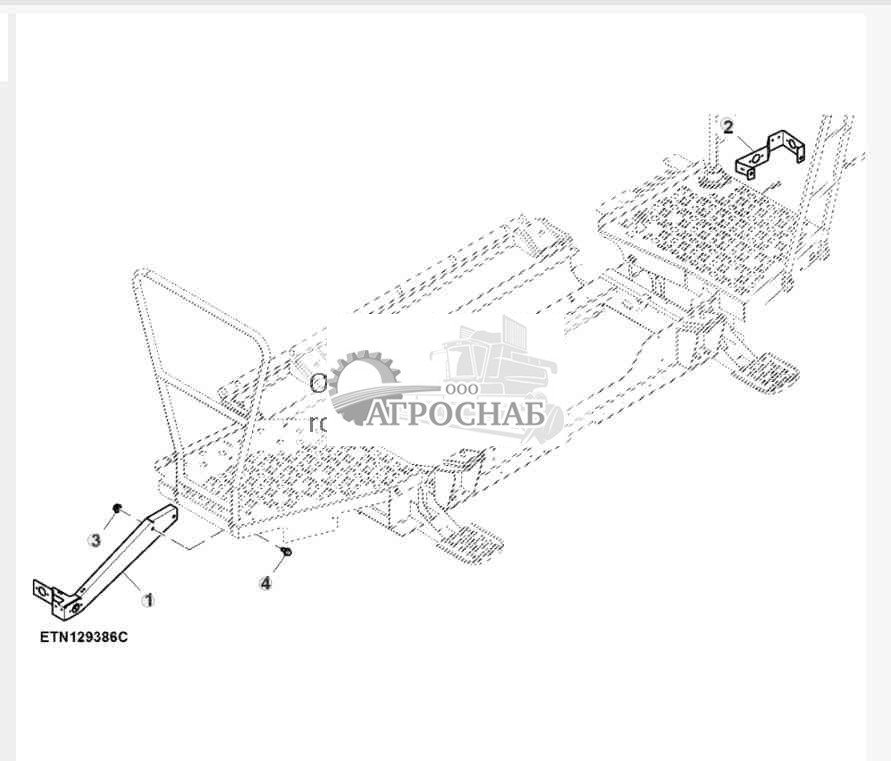

Опора переднего указателя поворота - ST885781


Опора переднего указателя поворота


1 - Кронштейн HXE106884 Примечание:RH
2 - Кронштейн HXE106807 Примечание:LH
3 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
4 - Винт 19M7784 Количество:2 Примечание:M10 X 20

Наверх

Главный жгут проводов, правая сторона (1 из 2) - ST826893


Главный жгут проводов, правая сторона (1 из 2)


1 - Жгут проводов AXE47976 Примечание:ORDER AXE54917
1 - Жгут проводов AXE54917
2 - Корпус электр. разъема 57M7344 Примечание:ORDER W/ (2) 57M10770 AND (2) 57M9215
3 - Корпус электр. разъема 57M8657 Примечание:ORDER W/ (3) 57M8165 AND 57M8019
4 - Зажимная скоба AH225366 Количество:5
5 - Корпус электр. разъема 57M8639 Примечание:ORDER W/ (2) 57M8165, 57M8022
6 - Корпус электр. разъема 57M8657 Примечание:ORDER W/ (2) 57M8165, R78069 AND 57M8019
7 - Корпус электр. разъема 57M9786 Примечание:ORDER W/ (5) 57M9808, 57M10336 AND 57M9841
8 - Обвязной хомут R44302 Количество:4 Посмотреть аналогичные детали
9 - Корпус электр. разъема 57M10517 Примечание:ORDER W/ (2) 57M8165, 57M12162, 57M8022, 57M12163 AND 57M11230
10 - Вспом. электр. разъем 57M10492 Количество:5
11 - Корпус электр. разъема 57M9792 Примечание:ORDER W/ 57M10321, (6) 57M9808, 57M10336 AND 57M9843
12 - Пластина HXE74510
13 - Вспом. электр. разъем 57M9843
14 - Зажимная скоба AH96317 Количество:4
15 - Винт 19M7897 Количество:2 Примечание:M8 X 35
16 - Фланцевая гайка 14M7298 1 Примечание:M8
17 - Корпус электр. разъема 57M8156 Примечание:ORDER W/ (6) 57M8618, 57M8303, (2) 57M8602, (7) 57M9223, (2) 57M8603, (2) 57M8329 AND 57M9448
18 - Корпус электр. разъема 57M9817 Количество:2 Примечание:ORDER W/ (2) 57M10631, (2) 57M10321, 57M9839, 57M9940 AND 57M11335
19 - Корпус электр. разъема 57M9821 Количество:2
20 - Вспом. электр. разъем 57M9940 Количество:5
21 - Узел электрич. разъема R104570
22 - Корпус электр. разъема 57M8267 Примечание:ORDER W/ 57M8487
23 - Корпус электр. разъема 57M8636 Примечание:ORDER W/ (6) 57M8537, (3) 57M9526, 57M8165, 57M12227 AND 57M8009
24 - Корпус электр. разъема 57M9032 Примечание:ORDER W/ (4) 57M8165, (4) R78069, 57M12226 AND 57M8011
25 - Корпус электр. разъема 57M9775 Примечание:ORDER W/ (2) 57M9808, 57M9837, 57M11333
26 - Корпус электр. разъема 57M10517 Количество:2 Примечание:ORDER W/ (2) 57M8165, 57M10486 AND 57M8022
27 - Вспом. электр. разъем 57M10486
28 - Вспом. электр. разъем 57M9837 Количество:2
29 - Клемма электр. разъема 57M9195 Количество:2 Примечание:ORDER W/ 57M8865
30 - Узел электрич. разъема R78053 Примечание:ORDER W/ (2) 57M9218
31 - Узел электрич. разъема RE12364 Примечание:ORDER W/ (3) 57M7251, (3) 57M9549
32 - Вспом. электр. разъем 57M10421
33 - Стопорная гайка H137328
34 - Вспом. электр. разъем 57M10528 Количество:2
35 - Зажимная скоба 57M9229 Количество:3
36 - Зажимная скоба AH225364 Количество:2

Наверх

Главный жгут проводов, правая сторона (2 из 2) - ST826899


Главный жгут проводов, правая сторона (2 из 2)


1 - Жгут проводов AXE47976 Примечание:ORDER AXE54917
1 - Жгут проводов AXE54917
2 - Корпус электр. разъема 57M7369 Примечание:ORDER W/ (2) 57M7277, (2) 57M9218, 57M9555 AND 57M10422
3 - Зажимная скоба AH225363 Количество:6
4 - Корпус электр. разъема 57M10735 Примечание:ORDER W/ (9) 57M8537, (4) 57M8593, (5) 57M8165, 57M9526, 57M7546, R78069 AND 57M8704
5 - Вспом. электр. разъем 57M10528 Количество:3
6 - Корпус электр. разъема 57M9220 Примечание:ORDER W/ (3) 57M8323, (6) 57M9223, 57M8318, 57M8329, 57M9446, 57M8910 AND 57M9448
7 - Вспом. электр. разъем 57M8704
8 - Корпус электр. разъема 57M9513 Примечание:ORDER W/ (4) 57M9526, (2) 57M8165, (5) 57M7546, (5) 57M8593, R78069 AND57M8704
9 - Корпус электр. разъема 57M9514 Примечание:ORDER W/ 57M9526, (5) 57M9808, (2) 57M8537, 57M7546, 57M8165, (3) R78069 AND 57M9383
10 - Вспом. электр. разъем 57M10492 Количество:4
11 - Корпус электр. разъема 57M8985 Примечание:ORDER W/ (3) 57M7491, (4) 57M7299, 57M8294, (5) 57M9216, 57M9218, (2) 57M9549 AND 57M9083
12 - Корпус электр. разъема 57M8983 Примечание:ORDER W/ (5) 57M7299, 57M7298, (5) 57M9217, 57M9219, (2) R78064 AND 57M9083,
13 - Корпус электр. разъема 57M8986 Примечание:ORDER W/ 57M7298, (4) 57M7491, 57M8294, 57M9219, (3) 57M9216, 57M9218, 57M9549, (2) R78064 AND 57M9083
14 - Вспом. электр. разъем 57M10230
15 - Корпус электр. разъема 57M10612 Примечание:ORDER W/ 57M10514, (5) 57M10590, (5) 57M10617, (2) 57M10331, 57M10618, (2) 57M10333 AND 57M10604
16 - Корпус электр. разъема 57M10604 Количество:2
17 - Корпус электр. разъема 57M10420 Примечание:ORDER W/ (12) 57M10333, (11) 57M10590, 57M10330, (2) 57M10331, 57M10618, (2) 57M10617 AND 57M10613
18 - Корпус электр. разъема 57M10613
19 - Корпус электр. разъема 57M10607 Примечание:ORDER W/ (11) 57M10333, 57M10590, 57M10488, (4) 57M10331, (2) 57M10617 AND 57M10604
20 - Корпус электр. разъема 57M7344 Примечание:ORDER W/ (2) 57M10770, (2) 57M9219 AND 57M11906
21 - Скоба 57M10362
22 - Зажимная скоба AH225365 Количество:2
23 - Обвязной хомут 57M10233 Количество:6
24 - Корпус электр. разъема 57M8207 Примечание:ORDER W/ (2) 57M7298, (2) 57M9219 AND 57M8129
25 - Корпус электр. разъема 57M10202 Примечание:ORDER W/ (2) 57M7297, (2) 7M9219, 57M9837, 57M9717 AND 57M9940
26 - Корпус электр. разъема 57M9789 Количество:2 Примечание:ORDER W/ (6) R78066, 57M11265 AND 57M9940
27 - Клемма электр. разъема 57M9652 Примечание:ORDER W/ (3) 57M8165, 57M10622 AND 57M8019
28 - Вспом. электр. разъем 57M10622
29 - Клемма электр. разъема 57M7200
30 - Клемма электр. разъема 57M11373
31 - Зажимная скоба AH225366 Количество:4
32 - Корпус электр. разъема 57M7344 Примечание:ORDER W/ (2) 57M10770, (2) 57M9215 AND 57M7371
32 - Корпус электр. разъема 57M9786 Примечание:USE WITH AXE54917
33 - Корпус электр. разъема 57M10473 Примечание:ORDER W/ (2) 57M11258
34 - Корпус электр. разъема 57M7687 Примечание:ORDER W/ (3) 57M9215 AND 57M9713
35 - Корпус электр. разъема 57M9788 Примечание:ORDER W/ (4) 57M9808, 57M10321, 57M10336 AND 57M10230
36 - Уплотнитель H229171 Количество:2
37 - Зажимная скоба AH90990 Количество:2
38 - Винт 19M7867 Количество:2 Примечание:M8 X 25
39 - Зажимная скоба 57M8910
40 - Обвязной хомут A78364 Количество:2
41 - Фланцевая гайка 14M7298 Количество:8 Примечание:M8
42 - Зажимная скоба AH96317 Количество:8
43 - Вертлюг AN209168
44 - Скоба AH130222 Количество:2
45 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
46 - Винт 19M7866 Количество:4 Примечание:M8 X 20
47 - Винт 19M7775 Примечание:M6 X 16
48 - Стопорная гайка 14M7397 Примечание:M6
49 - Винт с головкой 19M7302 Примечание:M6 X 8
50 - Скоба R112693
51 - Обвязной хомут H224073 Количество:2
52 - Распорная втулка Z75897 Количество:2
53 - Винт 19M7784 Примечание:M10 X 20
54 - Фланцевая гайка 14M7296 Примечание:M10
55 - Вспом. электр. разъем 57M11936 Количество:2
56 - Винт 19M7897 Количество:2 Примечание:M8 X 35

Наверх

Главный жгут проводов, левый блок управления 1 (1 из 2) - ST826911


Главный жгут проводов, левый блок управления 1 (1 из 2)


1 - Жгут проводов AXE54129
2 - Корпус электр. разъема 57M7254 Примечание:ORDER W/(2) 57M9215 AND 57M9556
3 - Корпус электр. разъема 57M10517 Количество:2 Примечание:ORDER W/(2) 57M8165, 57M10486 AND 57M8022
4 - Корпус электр. разъема 57M10517 Примечание:ORDER W/(2) 57M8537, 57M10486 AND 57M8022
5 - Пружинное кольцо H175881
6 - Зажимная скоба AH89557 Количество:2
7 - Винт 19M7866 Примечание:M8 X 20
8 - Вспом. электр. разъем 57M10421 Количество:3
9 - Корпус электр. разъема 57M9792 Примечание:ORDER W/(6) 57M9808, 57M10663, 57M10336 AND 57M9843
10 - Пластина HXE98637 Количество:2
11 - Стопорная гайка H137328
12 - Клемма электр. разъема 57M9652 Примечание:ORDER W/(3) 57M8165, 57M10622 AND 57M8019
13 - Корпус электр. разъема 57M9804 Примечание:ORDER W/(4) 57M9813, (4) 57M9812, 57M10603, (2) 57M10336, 57M9844 AND 57M9939
14 - Корпус электр. разъема 57M9825 Примечание:ORDER W/(11) 57M9812, 57M10336, 57M9844 AND 57M9939
15 - Корпус электр. разъема 57M9826 Примечание:ORDER W/(7) 57M9812, (4) 57M9813, 57M10336, 57M9844 AND 57M9939
16 - Вспом. электр. разъем 57M10528 Количество:3
17 - Корпус электр. разъема 57M10612 Примечание:ORDER W/(4) 57M10331, (4) 57M10333, 57M10334, (9) 57M10488, 57M10604 AND (3) 57M10617
18 - Корпус электр. разъема 57M10420 Примечание:ORDER W/(5) 57M10331, (12) 57M10333, 57M10334, (13) 57M10488, 57M10613 AND (2) 57M10617
19 - Корпус электр. разъема 57M10606 Примечание:ORDER W/(5) 57M10331, (5) 57M10333, 57M10334, (12) 57M10488, 57M10604 AND (2) 57M10617
20 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
21 - Корпус электр. разъема 57M7260 Примечание:ORDER W/(4) 57M7494, (4) 57M9214, (2) 57M7259, 57M7291 AND RE207311
22 - Корпус электр. разъема 57M8156 Примечание:ORDER W/57M11996, 57M8303, 57M8304, 57M8323, 57M8324, (2) 57M8329, 57M8602, 57M8603, (2) 57M8613, (7) 57M8618, (7) 57M9223 AND (2) 57M9446
23 - Клемма электр. разъема 57M9652 Примечание:ORDER W/(2) 57M8165, R78069, 57M10622 AND 57M8019
24 - Корпус электр. разъема 57M7344 Примечание:ORDER W/(2) 57M7297, (2) 57M9219AND 57M7371
25 - Клемма электр. разъема 57M7382
26 - Зажимная скоба AH225363 Количество:4
27 - Корпус электр. разъема 57M9786 Примечание:ORDER W/(2) 57M9808, 57M10321, (3) 57M10336 AND 57M9841
28 - Вспом. электр. разъем 57M10492 Количество: 10
29 - Корпус электр. разъема 57M9821 Примечание:ORDER W/(3) 57M9812, (5) 57M10336, (2) 57M9840, 57M9817 AND 57M9940
30 - Обвязной хомут H224073
31 - Зажимная скоба AH225366 Количество:2
32 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
33 - Узел электрич. разъема 57M8021 Примечание:ORDER W/(3) 57M10486, 57M11230, (2) 57M8165, 57M10486 AND 57M8022
34 - Скоба AH78237
35 - Корпус электр. разъема 57M11370 Примечание:ORDER W/(3) 57M11367, (24) 57M11368 AND (4) 57M9808
36 - Клемма электр. разъема 57M8867
37 - Винт 19M7867 Количество:2 Примечание:M8 X 25
38 - Уплотнитель H229171
39 - Скоба R109479
40 - Электрон. блок управления RE207311

Наверх

Главный жгут проводов, левый блок управления 1 (2 из 2) - ST827622


Главный жгут проводов, левый блок управления 1 (2 из 2)


1 - Жгут проводов AXE54129
2 - Вспом. электр. разъем 57M10528
3 - Винт 19M7867 Количество:2 Примечание:M8 X 25
4 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
5 - Скоба H224072 Количество:2
6 - Корпус электр. разъема 57M10517 Количество:2 Примечание:ORDER W/(2) 57M8537, 57M10486 AND 57M8022
7 - Обвязной хомут H224073 Количество:8
8 - Корпус электр. разъема 57M11339 Количество:2 Примечание:ORDER W/(7) 57M8165, 57M9526, (2) 57M9552 AND 57M8011
9 - Зажимная скоба AH77714
10 - Корпус электр. разъема 57M9746 Примечание:ORDER W/(4) 57M9812, 57M9839 AND 57M9939
11 - Корпус электр. разъема 57M9106 Примечание:ORDER W/(2) 57M9134, (2) 57M9133, (2) 57M9136 AND 57M8910
12 - Корпус электр. разъема 57M7301 Примечание:ORDER W/(4) 57M7299, (4) 57M9217, R78064 AND 57M7308
13 - Корпус электр. разъема 57M9796 Примечание:ORDER W/(4) 57M9813, (4) 57M9812, 57M9842, 57M9792 AND 57M9939
14 - Корпус электр. разъема 57M9511 Примечание:ORDER W/(2) 57M8538, (6) 57M8592, (6) 57M9525, (4) N282069 AND R78069
15 - Гайка 57M8035 Количество:2
16 - Блок. устр. эл. разъема 57M9061 Количество:2
17 - Корпус электр. разъема 57M9512 Примечание:ORDER W/(7) 57M8164, (2) 57M9525, (16) 57M9812 AND (6) R78069
18 - Корпус электр. разъема 57M9513 Примечание:ORDER W/(4) 57M7546, (2) 57M8165, (4) 57M8537, 57M8593, 57M8704, 57M9526 AND (7) R78069
19 - Зажимная скоба AH225363 Количество:3
20 - Клемма электр. разъема 57M8866
21 - Корпус электр. разъема 57M10517 Примечание:ORDER W/(2) 57M8165, 57M8022 AND 57M12162
22 - Вспом. электр. разъем 57M10492 6
23 - Зажимная скоба AH225366
24 - Узел электрич. разъема 57M8128 Примечание:ORDER W/ 57M8207, (2) 57M9218 AND 57M8129
25 - Корпус электр. разъема 57M10751 Примечание:ORDER W/(2) 57M10270, (2) 57M10271 AND 57M10753
26 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
27 - Корпус электр. разъема 57M7254 Количество:2 Примечание:ORDER W/(2) 57M9215 AND 57M9556
28 - Корпус электр. разъема 57M8557 Примечание:ORDER W/(3) 57M8560, (3) 57M9223 AND 57M10753
29 - Корпус электр. разъема 57M8986 Примечание:ORDER W/(2) 57M7491, (2) 57M7299, 57M7297, 57M9083, (4) 57M9216, (2) 57M9218, 57M9219, 57M9844, R78064 AND Z36392
30 - Корпус электр. разъема 57M8983 Примечание:ORDER W/(6) 57M7299, (6) 57M9217, 57M9844, R78064, Z36392 AND 57M9083
31 - Корпус электр. разъема 57M8985 Примечание:ORDER W/(4) 57M7491, 57M7299, (2) 57M8294, (5) 57M9216, 57M9218, (2) 57M9549, 57M9844, 57M9083 AND Z36392
32 - Корпус электр. разъема 57M10301 Примечание:ORDER W/(3) 57M8565, (2) 57M8543 AND 57M8572
33 - Корпус электр. разъема 57M12796 Примечание:ORDER W/(8) 57M8543, 57M8565 AND 57M8572
34 - Стопорная гайка H137328
35 - Винт 19M7866 Количество:2 Примечание:M8 X 20
36 - Корпус электр. разъема 57M12797 Примечание:ORDER W/(4) 57M8565 AND (10) 57M8543
37 - Корпус электр. разъема 57M10297 Примечание:ORDER W/(8) 57M8543, (2) 57M8565 AND(4) 57M8572
38 - Корпус электр. разъема 57M12798 Примечание:ORDER W/(8) 57M8543, 57M8565 AND(5) 57M8572
39 - Корпус электр. разъема 57M9817 Количество:2 Примечание:ORDER W/(2) 57M10631, (2) 57M10321, 57M9840, 57M9940 AND 57M11335
40 - Корпус электр. разъема 57M9514 Примечание:ORDER W/(20) 57M8165, 57M8704 AND (11) R78069
41 - Корпус электр. разъема 57M9780 Примечание:ORDER W/(3) 57M9808 AND 57M9838
42 - Узел электрич. разъема R77476
43 - Клемма электр. разъема RE12363 Примечание:ORDER W/(2) 57M9543 AND (2) 57M9219
44 - Обвязной хомут 57M10233
45 - Корпус электр. разъема 57M8281 Примечание:ORDER W/(6) 57M10794, (2) 57M8301, 57M8307, 57M8321, 57M8323, (3) 57M8329, 57M8910 AND (7) 57M9223
46 - Корпус электр. разъема 57M8267 Примечание:ORDER W/(2) R104933, 57M8487, 57M9555 AND 99M7064
47 - Скоба AH130222
48 - Корпус электр. разъема 57M10721 Примечание:ORDER W/(3) 57M8593, (2) 57M7905, (3) R78069 AND 57M10429
49 - Клемма электр. разъема 57M9656 Примечание:ORDER W/(6) 57M8593, 57M10744, R78069 AND 57M10429
50 - Корпус электр. разъема 57M10906 Примечание:ORDER W/ (10) 57M8165 AND R78069
51 - Корпус электр. разъема 57M11372 Примечание:ORDER W/(5) 57M8569, (5) 57M8593, (6) R78069 AND 57M8704
52 - Заклепка AT333453
53 - Корпус электр. разъема 57M7369 Примечание:ORDER W/(2) 57M9218, 57M10422 AND 57M9555
54 - Обвязной хомут A78364 Количество:8
55 - Зажимная скоба AH96317 Количество:8
56 - Корпус электр. разъема 57M9817 Примечание:ORDER W/(2) 57M9809, (2) 57M9808 AND 57M9840
57 - Корпус электр. разъема 57M10517 Примечание:ORDER W/(2) 57M8537, 57M12162, 57M12163 AND 57M8022
58 - Вспом. электр. разъем 57M11936 Количество:8
59 - Вспом. электр. разъем 57M10421
60 - Зажимная скоба AH225365
61 - Вспом. электр. разъем 57M12042
62 - Вспом. электр. разъем 57M10192
63 - Вспом. электр. разъем 57M10086
64 - Колпачок электр. разъема AXE43544
65 - Вспом. электр. разъем 57M9039
66 - Колпачок электр. разъема AXE43543
67 - Клемма электр. разъема 57M8867

Наверх

Главный жгут проводов, левый блок управления 2 (1 из 2) - ST843189


Главный жгут проводов, левый блок управления 2 (1 из 2)


1 - Жгут проводов AXE53648
2 - Корпус электр. разъема 57M8917 Примечание:ORDER W/(2) 57M8300, 57M8302, (2) 57M8304, (2) 57M8321, 57M8322, (3) 57M8324, (2) 57M8560, (4) 57M8618, (6) 57M9223 AND 57M9448
3 - Корпус электр. разъема 57M9789 Примечание:ORDER W/(6) 57M9812, 57M9841 AND 57M9940
4 - Корпус электр. разъема 57M8673 Количество:2 Примечание:ORDER W/(3) 57M8537, R78069, (2) 57M11286 AND 57M7618
5 - Корпус электр. разъема 57M9514 Примечание:ORDER W/(2) 57M9526, (23) 57M8165, (6) R78069 AND 57M8704
6 - Корпус электр. разъема 57M9105 Примечание:ORDER W/(2) 57M9109, (2) 57M8101 AND (2) 57M9136
7 - Корпус электр. разъема 57M8579 Примечание:ORDER W/(2) 57M9532 AND (2) 57M7400
8 - Клемма электр. разъема 57M9535 Количество:2
9 - Корпус электр. разъема 57M10517 Количество:3 Примечание:ORDER W/(2) 57M8165, 57M10486, (3) 57M11230 AND 57M8022
10 - Корпус электр. разъема 57M7254 Примечание:ORDER W/(2) 57M9215, 57M7256 AND 57M9556
11 - Корпус электр. разъема 57M10610 Примечание:ORDER W/(4) 57M10331, (11) 57M10333, (2) 57M10334, (7) 57M10488, (2) 57M10617 AND 57M10604
12 - Корпус электр. разъема 57M10220 Примечание:ORDER W/(24) 57M10333, (3) 57M10334, (7) 57M10488, (5) 57M10617, (10) 57M10590 AND 57M10613
13 - Корпус электр. разъема 57M10605 Примечание:ORDER W/ 57M10331, (8) 57M10333, (5) 57M10334, (7) 57M10488, (2) 57M10617, (9) 57M10590 AND 57M10604
14 - Корпус электр. разъема 57M9817 Примечание:ORDER W/(4) 57M9808 AND 57M9840
15 - Корпус электр. разъема L40816 Примечание:ORDER W/(2) 57M7162
16 - Узел электрич. разъема AZ50832 Примечание:ORDER W/(4) 57M8538, 57M10628, 57M7619 AND 57M9717
17 - Корпус электр. разъема 57M9802 Примечание:ORDER W/(8) 57M10321, (2) 57M10336, (2) 57M9808 AND 57M9845
18 - Корпус электр. разъема 57M9800 Примечание:ORDER W/(8) 57M10321, (2) 57M10336, (2) 57M9808 AND 57M9845
19 - Корпус электр. разъема 57M10202 Примечание:ORDER W/57M9717
20 - Корпус электр. разъема 57M9792 Примечание:ORDER W/(8) 57M9808 AND 57M9843
21 - Корпус электр. разъема 57M8579 Количество:2 Примечание:ORDER W/(3) 57M9532 AND (3) 57M7400
22 - Корпус электр. разъема 57M10517 Количество:2 Примечание:ORDER W/(2) 57M8537, 57M10486 AND 57M8022
23 - Корпус электр. разъема 57M8484 Примечание:ORDER W/(3) 57M8299, 57M8300, 57M8321, (8) 57M8561, (11) 57M9223, (4) 57M9446 AND 57M9919
24 - Кожух HXE33857 Количество:5
25 - Клемма электр. разъема 57M9444
26 - Корпус электр. разъема 57M7309 Примечание:ORDER W/(2) 57M9547, (2) 57M9219 AND 57M10477
27 - Корпус электр. разъема 57M10517 Примечание:ORDER W/(2) 57M8165 AND 57M8022
28 - Корпус электр. разъема 57M9783 Примечание:ORDER W/(3) 57M9808 AND 57M9838
29 - Клемма электр. разъема 57M8869
30 - Корпус электр. разъема 57M9786 Примечание:ORDER W/(2) 57M10663, (3) 57M10631, 57M9809 AND 57M9841
31 - Узел электрич. разъема R78055 Примечание:ORDER W/(2) 57M7882, (2) 57M9545, (2) 57M9216, (2) 57M9549 AND 57M9555
32 - Корпус электр. разъема Z44358
33 - Клемма электр. разъема 57M11169 Количество:3
34 - Стопор Z44598
35 - Корпус электр. разъема 57M10517 Примечание:ORDER W/(2) 57M8537, 57M12162, 57M8022

Наверх

Главный жгут проводов, левый блок управления 2 (2 из 2) - ST832893


Главный жгут проводов, левый блок управления 2 (2 из 2)


1 - Вспом. электр. разъем 57M10492 Количество:45
2 - Вспом. электр. разъем 57M10421 2
3 - Зажимная скоба AH225363 Количество:8
4 - Зажимная скоба AH225365
5 - Зажимная скоба AH225366 Количество:2
6 - Уплотнение H94433
7 - Скоба H224072
8 - Обвязной хомут H224073 Количество:5
9 - Винт 37M7058 Примечание:M8 X 20
10 - Зажимная скоба AH96317
11 - Корпус электр. разъема 57M7117
12 - Винт 21M7261 Количество:3 Примечание:M5 X 45
13 - Заклепка AT44188 Количество:3 Примечание:SUB FOR AT333453 APPL
14 - Зажимная скоба AH90990
15 - Винт 19M7865 Примечание:M8 X 16
16 - Комплект скоб 57M11237
17 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
18 - Винт 19M7866 Количество:3 Примечание:M8 X 20
19 - Уплотнитель H229171 Количество:3
20 - Обвязной хомут R44302 Количество:9 Посмотреть аналогичные детали
21 - Скоба AH78237 Количество:2
22 - Скоба L205227 Количество:3
23 - Вспом. электр. разъем 57M11936 Количество:3

Наверх

Соединительный жгут проводов моста, 4WD - ST827698


Соединительный жгут проводов моста, 4WD


1 - Жгут проводов AXE42731
2 - Корпус электр. разъема 57M10517 Примечание:ORDER W/ (2) 57M8165, 57M10486 AND 57M8022
3 - Вспом. электр. разъем 57M10421 Количество:2
4 - Корпус электр. разъема 57M9033 Примечание:ORDER W/ (4) 57M8537, 57M10475 AND 57M7618
5 - Вспом. электр. разъем 57M10492 Количество:4
6 - Зажимная скоба AH225363 Количество:4
7 - Корпус электр. разъема 57M9786 Примечание:ORDER W/ (6) 57M9813 AND 57M11265
8 - Винт 19M7867 Количество:2 Примечание:M8 X 25
9 - Зажимная скоба AH77724 Количество:3
10 - Фланцевая гайка 14M7298 Примечание:M8
11 - Винт 19M7865 Примечание:M8 X 16
12 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали

Наверх

Жгут проводов аккумуляторной батареи и стартер - ST832964


Жгут проводов аккумуляторной батареи и стартер


1 - Винт 19M7785 Примечание:M10 X 25
2 - Кабель AH235265 Примечание:Battery Positive
3 - Прижимная гайка H141123
4 - Фланцевая гайка 14M7298 Количество:5 Примечание:M8
5 - Винт 19M7867 Количество:4 Примечание:M8 X 25
6 - Зажимная скоба AH77869
7 - Уплотнение H94433
8 - Зажимная скоба AH90990
9 - Скоба R46667 Количество:2
10 - Распорная втулка H130269
11 - Обвязной хомут H224073 Количество:4
12 - Винт 19M8318 Примечание:M8 X 45
13 - Обвязной хомут R44302 Количество:4 Посмотреть аналогичные детали
14 - Вертлюг AN209168 Количество:2
15 - Кабель AH235444
16 - Кабель AXE13010 Примечание:Ground Cable
17 - Кабель AH235480
18 - Жгут проводов AXE42356
19 - Шайба 24M7207 Количество:01 Примечание:8.400 X 24 X 2 mm
20 - Уплотнитель H229171 Количество:02
21 - Уплотнение H36221

Наверх

Жгут проводов, HillMaster™ - ST827742


Жгут проводов, HillMaster™


1 - Жгут проводов AXE41784
2 - Корпус электр. разъема 57M9817 Примечание:ORDER W/ (3) 57M9808, 57M10336 AND 57M9840
3 - Обвязной хомут 57M10233 1
4 - Вертлюг RE345761
5 - Клемма электр. разъема 57M9652 Примечание:ORDER W/ (3) 57M8537 AND 57M10622
6 - Обвязной хомут H224073 Количество:2

Наверх

Жгут проводов контроллера, ProDrive™ - ST827750


Жгут проводов контроллера, ProDrive™


1 - Жгут проводов AXE64081 Примечание:Контроллер ProDrive™, SUB FOR AXE41619
2 - Жгут проводов AXE41918 Примечание:Клапан ProDrive™
3 - Корпус электр. разъема 57M9512 Примечание:ORDER W/ (15) 57M8164, (5) 57M10336, 57M10485 AND 57M9383
4 - Корпус электр. разъема 57M10517 Примечание:ORDER W/ (2) 57M8165, 57M10486 AND 57M8022
5 - Блок. устр. эл. разъема 57M9061
6 - Гайка 57M8035
7 - Корпус электр. разъема 57M9772 Примечание:ORDER W/ (2) 57M9809 AND 57M9837
8 - Вспом. электр. разъем 57M9940 Количество:2
9 - Обвязной хомут RE258807 Количество:5
10 - Вспом. электр. разъем 57M10528 Количество:6
11 - Винт GX22456
12 - Клемма электр. разъема 57M8868
13 - Зажимная скоба AH225363 Количество:2
14 - Корпус электр. разъема 57M9800 Количество:2 Примечание:ORDER W/ (2) 57M9809, (10) 57M10336, 57M9844 AND 57M9803
15 - Корпус электр. разъема 57M9802 Примечание:ORDER W/ (7) 57M9808, (4) 57M9809, 57M10336 AND 57M9844
16 - Вспом. электр. разъем 57M10421 Количество:7
17 - Корпус электр. разъема 57M9796 Примечание:ORDER W/ (2) 57M9813, 57M11742, (4) 57M9812, 57M10336, 57M9843, 57M9940 AND 57M10603
18 - Корпус электр. разъема 57M10607 Примечание:ORDER W/ (6) 57M10590, (17) 57M10333, (5) 57M10334, (2) 57M10331, 57M10617 AND 57M10604
19 - Корпус электр. разъема 57M10615 Примечание:ORDER W/ (15) 57M10590, (3) 57M10488, (22) 57M10333, (3) 57M10617, (4) 57M10331 AND 57M10613
20 - Корпус электр. разъема 57M10612 Примечание:ORDER W/ (5) 57M10488, (9) 57M10590, (10) 57M10333, (4) 57M10334, (2) 57M10617, (2) 57M10331 AND 57M10604
21 - Фланцевая гайка 14M7298 Примечание:M8
22 - Стопорная гайка H137328 Количество:5
23 - Корпус электр. разъема 57M8557 Примечание:ORDER W/ (3) 57M8560, (3) 57M9223 AND 57M9039,
24 - Клемма электр. разъема 57M7563
25 - Клемма электр. разъема 57M7110
26 - Клемма электр. разъема 57M7560
27 - Корпус электр. разъема 57M9792 Примечание:ORDER W/ (8) 57M9809 AND 57M9843
28 - Корпус электр. разъема 57M10517 Количество:2 Примечание:ORDER W/ (2) 57M8165, 57M10486 AND 57M8022
29 - Вертлюг AN209168
30 - Обвязной хомут R44302 Количество:6 Посмотреть аналогичные детали
31 - Корпус электр. разъема 57M10530 Количество:3 Примечание:ORDER W/ (4) 57M9808, 57M10475 AND 57M8016
32 - Зажимная скоба AH225366
33 - Вспом. электр. разъем 57M10475 Количество:3
34 - Вспом. электр. разъем 57M12111
35 - Корпус электр. разъема 57M9796 Примечание:ORDER W/ (2) 57M9813, 57M11742, (4) 57M9812, 57M10336, 57M9843 AND 57M9940
36 - Зажимная скоба 57M9229 Количество:2
37 - Корпус электр. разъема 57M10530 Количество:2 Примечание:ORDER W/ (3) 57M9808, R78069, 57M10475 AND 57M8016

Наверх

Жгут проводов "массы" кабины - ST827760


Жгут проводов


1 - Винт 19M7865 Примечание:M8 X 16
2 - Стопорная гайка H137328
3 - Провод заземления AH165023

Наверх

Жгут проводов трансмиссии с механическим переключением передач - ST829537


Жгут проводов трансмиссии с механическим переключением передач


1 - Жгут проводов AXE43046
2 - Корпус электр. разъема 57M7328 Примечание:ORDER W/ (2) 57M7494, (2) 57M9214 AND 57M9712
3 - Клемма электр. разъема RE12363 Примечание:ORDER W/ (2) 57M9542, (2) 57M9218
4 - Зажимная скоба AH89557 Количество:2
5 - Узел электрич. разъема R78053 Примечание:ORDER W/ (2) 57M7251, (2) 57M9549
6 - Обвязной хомут R44302 Посмотреть аналогичные детали
7 - Вспом. электр. разъем 57M10421 Количество:2
8 - Обвязной хомут RE258807 Количество:6
9 - Вспом. электр. разъем 57M10528
10 - Винт GX22456
11 - Зажимная скоба AH225363
12 - Вспом. электр. разъем 57M9844
13 - Корпус электр. разъема 57M9800 Примечание:ORDER W/ (2) 57M9808, 57M10663, (2) 57M9809, (6) 57M10336, 57M9802, 57M9803 AND 57M9844
14 - Вспом. электр. разъем 57M11337 Количество:2
15 - Вспом. электр. разъем 57M9940 Количество:2
16 - Вспом. электр. разъем 57M11336
17 - Вспом. электр. разъем 57M9939
18 - Вспом. электр. разъем 57M11334

Наверх

AutoTrac™ Wiring Harness, Steering System, Attachment - ST852772 ( Система Autotrac? Жгут Проводов, Рулевое Управление, Крепление - )


AutoTrac™ Wiring Harness, Steering System, Attachment


1 - Система рулев. управления BXE10743
2 - Корпус электр. разъема 57M9786 Примечание:ORDER W/ (6) 57M9808, 57M9841
3 - Корпус электр. разъема 57M7840 Примечание:ORDER W/ (4) 57M7494, (4) 57M9214 AND 57M7469
4 - Вспом. электр. разъем 57M10528 Количество:3
5 - Стопорная гайка H137328 Количество:2
6 - Корпус электр. разъема 57M8281 Примечание:ORDER W/ (8) 57M10794, 57M11366, 57M8307, 57M8309, (8) 57M9223, (2) 57M8321, (2) 57M8329, (2) 57M9446, 57M8301, (2) 57M8323, 57M11996 AND 57M8910
7 - Зажимная скоба 57M8910
8 - Корпус электр. разъема 57M10605 Примечание:ORDER W/ (4) 57M10590, (20) 57M10333, (8) 57M10334 AND 57M10604
9 - Корпус электр. разъема 57M10604 Количество:2
10 - Корпус электр. разъема 57M10614 Примечание:ORDER W/ (4) 57M10590, (19) 57M10333, 57M10617, (3) 57M10331, (4) 57M10334 AND 57M10613
11 - Корпус электр. разъема 57M10613
12 - Корпус электр. разъема 57M10611 Примечание:ORDER W/ (7) 57M10590, (17) 57M10333, 57M10604, (3) 57M10331 AND (5) 57M10334
13 - Вспом. электр. разъем 57M9841
14 - Жгут проводов AXE42358
15 - Жгут проводов AXE42896
16 - Узел электрич. разъема 57M7953 Примечание:ORDER W/ (6) 57M7954, (6) 57M7955
17 - Корпус электр. разъема 57M10530 Примечание:ORDER W/ (4) 57M8165, 57M10475 AND 57M8016
18 - Кольцо P50883
19 - Датчик AL206976
20 - Уплотнение L204098
21 - Комплект кронштейна PF81190
22 - Датчик AL175214
23 - Винт 19M7802 Количество:2 Примечание:M8 X 65
24 - Винт 19M8649 Количество:4 Примечание:M6 X 20
25 - Пластина HXE11074
26 - Винт с головкой 19M10375 Количество:2 Примечание:M4 X 35
27 - Заглушка фитинга RE46684
28 - Пробка сливного отверстия R107768
29 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
30 - Крышка HXE75490
31 - Винт с головкой 19M7269 Количество:2 Примечание:M8 X 50
32 - Крышка HXE75523
33 - Щиток HXE89106
34 - Обвязной хомут H224073 Количество:4
35 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
36 - Уплотнение R66626
37 - Пружинное кольцо HXE18798
38 - Комплект скоб 57M11237
39 - Фитинг переходника 38H5012
40 - Уплотнительное кольцо T77613
41 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
42 - Фитинг переходника 38H5004
43 - Уплотнительное кольцо T77932
44 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
45 - Фитинг переходника 38H5003
46 - Уплотнительное кольцо T77857 Количество:2
47 - Коленчатый патрубок 38H5027

Наверх

Жгут проводов, AutoTrac™ - ST827990


Жгут проводов, AutoTrac™


1 - Жгут проводов AXE42358
2 - Корпус электр. разъема 57M9786 Примечание:ORDER W/ (6) 57M9808, 57M9841
3 - Корпус электр. разъема 57M7840 Примечание:ORDER W/ (4) 57M7494, (4) 57M9214 AND 57M7469
4 - Вспом. электр. разъем 57M10528 Количество:3
5 - Стопорная гайка H137328 Количество:2
6 - Корпус электр. разъема 57M8281 Примечание:ORDER W/ (8) 57M10794, 57M11366, 57M8307, 57M8309, (8) 57M9223, (2) 57M8321, (2) 57M8329, (2) 57M9446, 57M8301, (2) 57M8323, 57M11996 AND 57M8910
7 - Зажимная скоба 57M8910
8 - Корпус электр. разъема 57M10605 Примечание:ORDER W/ (4) 57M10590, (20) 57M10333, (8) 57M10334 AND 57M10604
9 - Корпус электр. разъема 57M10604 Количество:2
10 - Корпус электр. разъема 57M10614 Примечание:ORDER W/ (4) 57M10590, (19) 57M10333, 57M10617, (3) 57M10331, (4) 57M10334 AND 57M10613
11 - Корпус электр. разъема 57M10613
12 - Корпус электр. разъема 57M10611 Примечание:ORDER W/ (7) 57M10590, (17) 57M10333, 57M10604, (3) 57M10331 AND (5) 57M10334
13 - Вспом. электр. разъем 57M9841

Наверх

Комплектующие жгута проводов, AutoTrac™ - ST829762


Комплектующие жгута проводов, AutoTrac™


1 - Пробка пол. эл. разъема R78069 Количество:4
2 - Корпус электр. разъема 57M8281
3 - Зажимная скоба 57M8910
4 - Колпачок электр. разъема AXE64788
5 - Корпус электр. разъема 57M8673

Наверх

Жгут проводов соломоразбрасывателя - ST828134


Жгут проводов соломоразбрасывателя


1 - Жгут проводов AXE55150 Количество:2
2 - Корпус электр. разъема 57M10918 Количество:2 Примечание:ORDER W/ (2) 57M9224, 57M9940 AND 57M10919
3 - Вспом. электр. разъем 57M10421 Количество:4
4 - Корпус электр. разъема 57M7344 Количество:2 Примечание:ORDER W/ (2) 57M7297, (2) 57M9219 AND 57M7371
5 - Скоба 57M10362 Количество:2

Наверх

Жгут проводов трансмиссии с кнопочным переключением передач - ST828160


Жгут проводов трансмиссии с кнопочным переключением передач


1 - Жгут проводов AXE41914
2 - Корпус электр. разъема 57M11418 Примечание:ORDER W/ 57M9525, (15) 57M8164, 57M10485, (7) 57M10336, 57M11693 AND 57M9383
3 - Гайка 57M8035
4 - Блок. устр. эл. разъема 57M9061
5 - Корпус электр. разъема 57M9772 Примечание:ORDER W/ (2) 57M9813, (2) 57M9837
6 - Вспом. электр. разъем 57M9940 Количество:3
7 - Обвязной хомут RE258807 Количество:5
8 - Вспом. электр. разъем 57M10528 Количество:7
9 - Винт GX22456
10 - Клемма электр. разъема 57M9535 Примечание:ORDER W/ 57M8868
11 - Зажимная скоба AH225363 Количество:2
12 - Корпус электр. разъема 57M9800 Примечание:ORDER W/ (4) 57M9808, 57M9809, (7) 57M10336 AND 57M9844
13 - Корпус электр. разъема 57M9803 Примечание:ORDER W/ (7) 57M9808, (4) 57M9809, 57M10336 AND 57M9844
14 - Вспом. электр. разъем 57M10421 Количество:3
15 - Вспом. электр. разъем 57M11337 Количество:2
16 - Фланцевая гайка 14M7298 Количество:7 Примечание:M8
17 - Клемма электр. разъема 57M8872
18 - Вспом. электр. разъем 57M11336
19 - Вспом. электр. разъем 57M9939
20 - Вспом. электр. разъем 57M11334

Наверх

Соединительный жгут проводов SFC - ST754352


Соединительный жгут проводов SFC


1 - Жгут проводов AXE17175
2 - Корпус электр. разъема 57M9791 Примечание:ORDER W/ (3) 57M9812, 57M10603, 57M9813, 57M10230, 57M9939
3 - Клемма электр. разъема 57M8872
4 - Корпус электр. разъема 57M9168 Примечание:ORDER W/ (4) 57M7496

Наверх

Жгут проводов, колесо AutoTrac™ - ST828198


Жгут проводов, колесо AutoTrac™


1 - Жгут проводов AXE42896
2 - Узел электрич. разъема 57M7953 Примечание:ORDER W/ (6) 57M7954, (6) 57M7955
3 - Уплотнение R66626
4 - Обвязной хомут H224073
5 - Обвязной хомут R44302 Посмотреть аналогичные детали
6 - Корпус электр. разъема 57M10530 Примечание:ORDER W/ (4) 57M8165, 57M10475, 57M8016
7 - Комплект скоб 57M11237

Наверх

Провод камеры, сцепка, жгут проводов - ST828339


Провод камеры, сцепка, жгут проводов


1 - Жгут проводов AXE44870
2 - Корпус электр. разъема 57M9821 Примечание:ORDER W/ (2) 57M9813, (2) 57M9812, 57M9848 AND 57M9940
3 - Обвязной хомут R44302 Количество:34 Посмотреть аналогичные детали
4 - Обвязной хомут 57M10233 Количество:2
5 - Корпус электр. разъема 57M12078
6 - Уплотнение L100351
7 - Зажимная скоба AH97280
8 - Скоба 57M10362

Наверх

Wiring Harness, Ladder Extension - ST896966 ( Жгут Проводов, Выдвижной Лестницей - )


Wiring Harness, Ladder Extension


1 - Жгут проводов AXE64149
2 - Корпус электр. разъема 57M8020 Примечание:ORDER W/ (3) 57M8164 AND 57M7676
3 - Клемма электр. разъема 57M9652 Примечание:ORDER W/ (2) 57M8165, R78069, 57M11285 AND 57M8019
4 - Клемма электр. разъема 57M9652 Примечание:ORDER W/ (3) 57M8165, 57M10622, 57M11285 AND 57M8019
5 - Узел электрич. разъема 57M8021 Примечание:ORDER W/ (2) 57M8165, 57M10486, 57M8022 AND 57M11230
6 - Зажимная скоба AH225366 Количество:2
7 - Уплотнитель H229171
8 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали

Наверх

Лампы прожектора и освещения стерни - ST822378


Лампы прожектора и освещения стерни


1 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
2 - Винт 19M7866 Примечание:M8 X 20
3 - Лампа AXE45388 Количество:2
4 - Винт 19M8319 Количество:2 Примечание:M8 X 50
5 - Стопорная гайка 14M7426 Количество:2 Примечание:M8
6 - Лампа накаливания AH208904 Количество:2
7 - Скоба H83790
8 - Скоба H83791
9 - Винт 19M7897 Примечание:M8 X 35

Наверх

Контроллер машины, левый блок управления 1 - ST828708


Контроллер машины, левый блок управления 1


1 - Винт 19M7979 Количество:2 Примечание:M8 X 55
2 - Контроллер машины AXE66873 Примечание:SUB FOR AXE26235
3 - Стопорная гайка H137328 Количество:2

Наверх

Контроллер интеллектуального управления скоростью подачи - ST822388


Контроллер интеллектуального управления скоростью подачи


1 - Электрон. блок управления AH217952
2 - Винт 19M8484 Количество:4 Примечание:M6 X 75
3 - Винт 37M7077 Количество:4

Наверх

Контроллер машины, левый блок управления 2, без самовыравнивающейся зерноочистки - ST822389


Контроллер машины, левый блок управления 2, без самовыравнивающейся зерноочистки


1 - Винт 19M8319 Количество:2 Примечание:M8 X 50
2 - Контроллер машины AXE66877 Примечание:SUB FOR AXE37871
3 - Стопорная гайка H137328 Количество:2

Наверх

Контроллер машины, правый блок управления 1 - ST847317


Контроллер машины, правый блок управления 1


1 - Контроллер машины AXE76443 Примечание:SUB FOR AXE67947 OR AXE47162
2 - Винт 19M7979 Количество:2 Примечание:M8 X 55

Наверх

Левый модуль питания 1, блок электронного управления - ST822392


Левый модуль питания 1, блок электронного управления


1 - Фланцевая гайка 14M7303 Количество:4 Примечание:M6
2 - Винт 19M7863 Количество:4 Примечание:M6 X 25
3 - Электрон. блок управления AH224250

Наверх

Контроллер правого модуля питания - ST847319


Контроллер правого модуля питания


1 - Винт 19M7796 Количество:4 Примечание:M6 X 30
2 - Электрон. блок управления AH224250

Наверх

Левый модуль питания 1, контроллер машины - ST822393


Левый модуль питания 1, контроллер машины


1 - Винт 19M7863 Количество:4 Примечание:M6 X 25
2 - Электрон. блок управления AH224250

Наверх
