Содержимое: Каталог Запчастей John Deere :624L Loader (PIN 1DW624L_ _ _F693054- ) - PC15260 19 Листовой металл и декоративные элементы 1910 Капот или отсек двигателя
Капот - ST942284
Боковые щитки двигателя - ST942286
Щитки трансмиссии - ST942294
Запорн. брус рамы - ST771662
Front and Rear Fenders Kit with Mudflaps - ST942854 ( Передние и задние крылья комплект брызговики - )
Пер. крылья - ST942327
Пер. крылья - ST942329
Front and Rear Fenders - ST942716 ( Передние и задние крылья - )
Front and Rear Fenders with Mudflaps - ST942719 ( Передние и задние крылья с брызговики - )
Front and Rear Fenders - ST942723 ( Передние и задние крылья - )
Front and Rear Fenders with Mudflaps - ST942726 ( Передние и задние крылья с брызговики - )

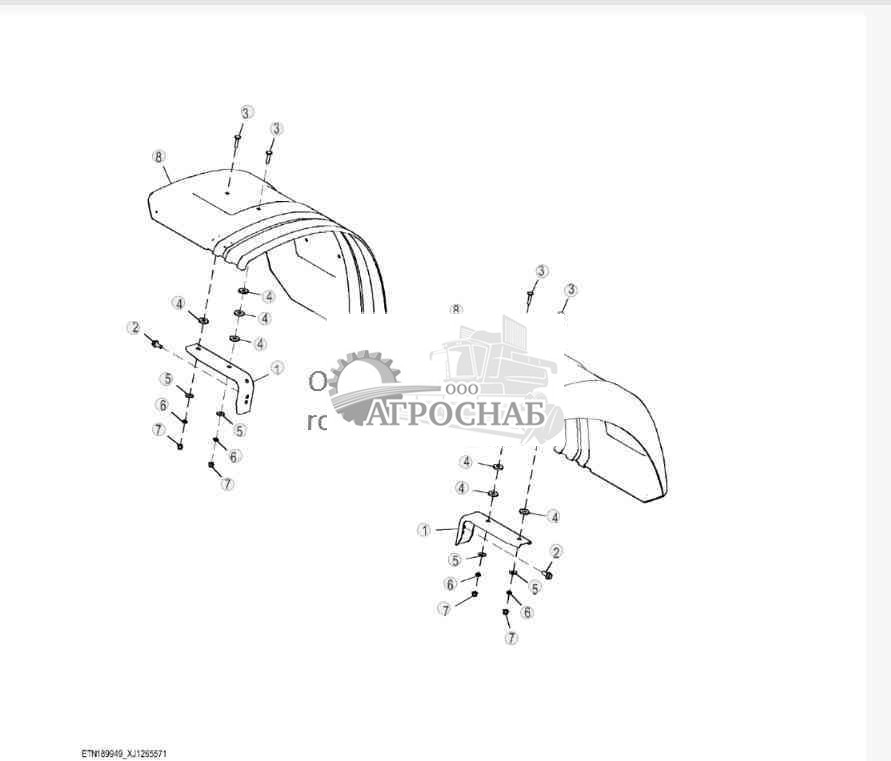

Front Fenders, Narrow - ST942331 ( Передние Крылья, Узкий - )

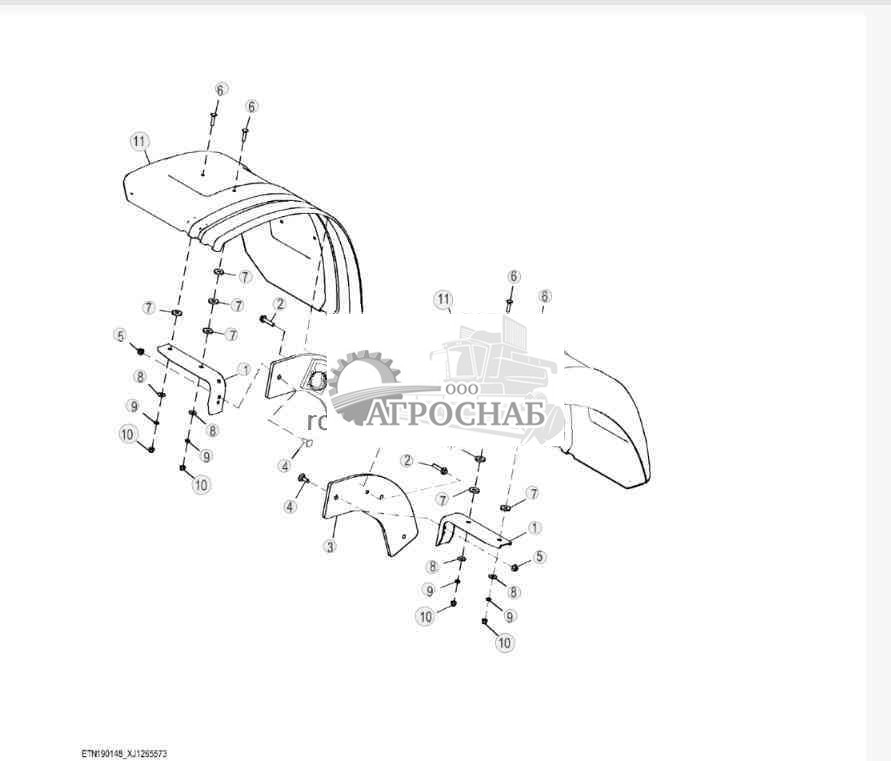

Пер. крылья - ST942334

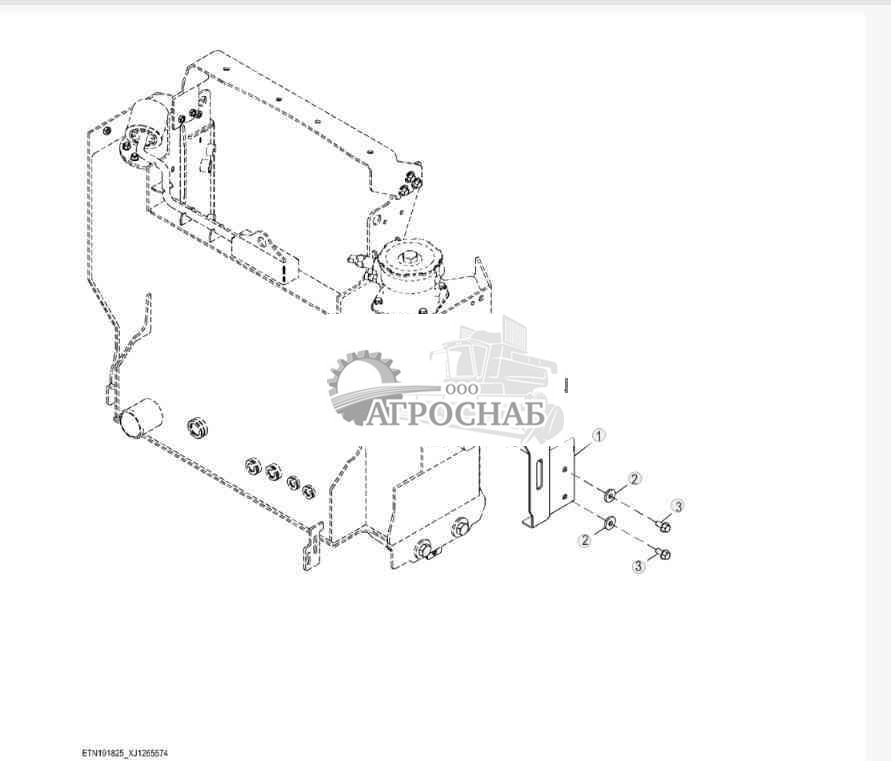

Less Front Fenders and Rear Platforms - ST942775 ( Меньше передних крыльях и задней платформы )

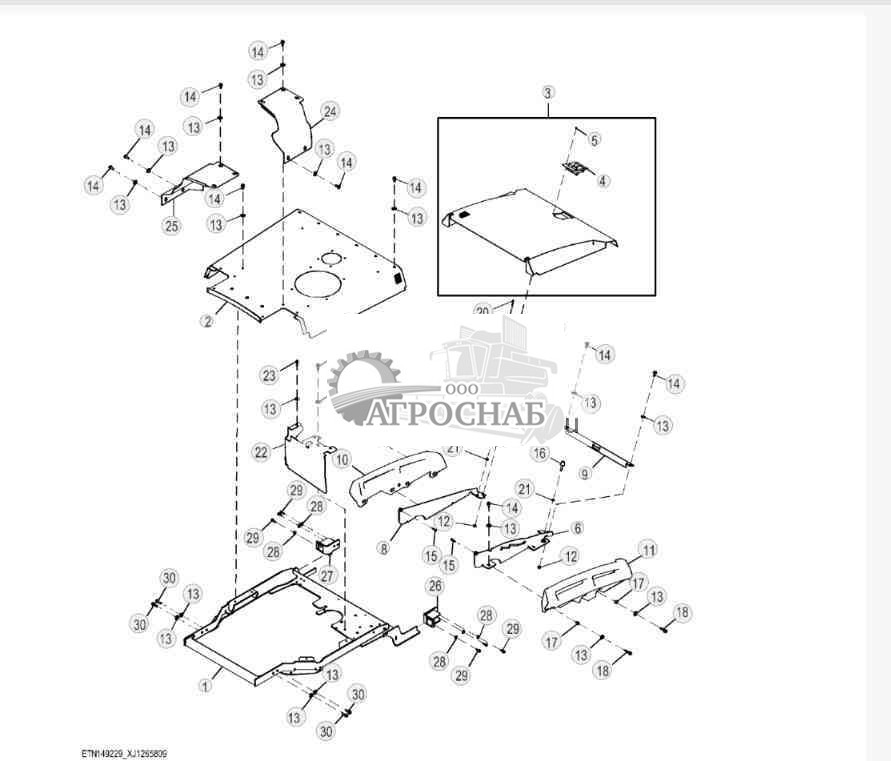

Капот - ST942284
![Капот]( "Джон Дир 624L Капот")
1 - Опора AT488212
2 - Капот AT499069
3 - Капот AT468738
4 - Фиксатор AT442920
5 - Заклепка H85233 Количество:4
6 - Кронштейн AT446471 Примечание:Левый
7 - Стержень T316413
8 - Кронштейн AT446483 Примечание:R
9 - Кронштейн T211997
10 - Рукоятка T406340 Примечание:R
11 - Рукоятка T402594 Примечание:Левый
12 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
13 - Шайба 24M7296 Количество:45 Примечание:10.500 X 30 X 2.500 mm
14 - Винт 19M7785 Количество:31 Примечание:M10 X 25
15 - Винт с головкой R186228 Количество:2
16 - Резиновая прокладка AT306690 Количество:2
17 - Распорная втулка 28H1689 Количество:8 Примечание:0.493" X 0.675" X 5/8"
18 - Винт 19M7805 Количество:8 Примечание:M10 X 45
19 - Шайба 24M7346 Примечание:11 X 20 X 2 mm
20 - Штифт J16931
21 - Гайка 14M7152 Количество:2 Примечание:M10
22 - Теплозащитный экран T407404
23 - Винт 19M7786 Количество:2 Примечание:M10 X 30
24 - Пластина T419848 Примечание:Левый
25 - Пластина T419849 Примечание:R
26 - Опора AT448372
27 - Опора AT449199
28 - Шайба 24M7298 Количество:6 Примечание:8.400 X 25 X 2 mm
29 - Винт 19M7867 Количество:6 Примечание:M8 X 25
30 - Винт 19M7835 Количество:4 Примечание:M10 X 35
Наверх

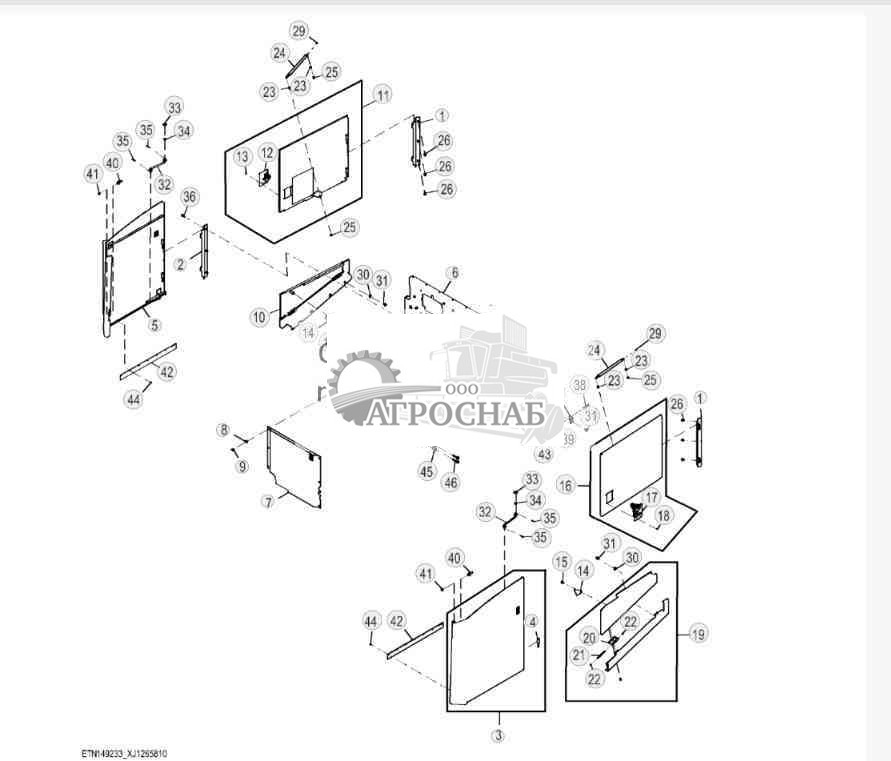

Боковые щитки двигателя - ST942286
![Боковые щитки двигателя]( "Джон Дир 624L Боковые щитки двигателя")
1 - Шарнир AT464223 Количество:2
2 - Шарнир AT395287 Количество:2
3 - Дверца AT469245 Примечание:RHPlenum
4 - Дверца AT490182 Примечание:LHPlenum
5 - Опора AT487530
6 - Втулка T112516 Количество:6
7 - Пластина AT471211
8 - Шайба 24M7298 Количество:6 Примечание:8.400 X 25 X 2 mm
9 - Винт 19M7865 Количество:6 Примечание:M8 X 16
10 - Дверца AT486932 Примечание:LHService
11 - Дверца AT497558 Примечание:Левый
12 - Фиксатор AT442812
13 - Заклепка H85233 Количество:4
14 - Пластина T168119 Количество:2
15 - Винт с головкой T105891 Количество:2
16 - Дверца AT497561 Примечание:R
17 - Фиксатор AT442812
18 - Заклепка H85233 Количество:4
19 - Дверца AT487356 Примечание:RHService
20 - Шаровой палец T177909 Количество:4
21 - Цилиндр AT226229 Количество:2
22 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
23 - Винт 19M7783 Количество:6 Примечание:M10 X 16
24 - Резиновая прокладка AT306690
25 - Гайка 14M7152 Количество:6 Примечание:M10
26 - Зажимная скоба T182758 Количество:4
27 - Шайба 24M7296 Количество:6 Примечание:10.500 X 30 X 2.500 mm
28 - Винт 19M7784 Количество:8 Примечание:M10 X 20
29 - Стержень AT392855 Количество:2
30 - Шайба 24H1330 Количество:4 Примечание:15/32" X 1-3/8" X 7/64"
31 - Уплотнение T162238 Количество:2
32 - Штифт J16931 Количество:4
33 - Винт 19M7785 Количество:6 Примечание:M10 X 25
34 - Кронштейн T350465 Количество:2
35 - Винт с головкой T359890 Количество:2
36 - Шайба 24M7238 Количество:2 Примечание:8.700 X 17 X 2 mm
37 - Шпилька T201880 Количество:2
38 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
39 - Заслонка T216516 Количество:2
40 - Стопорная гайка K40002 Количество:2
41 - Заклепка M68628 6
42 - Втулка T409554 Количество:4
43 - Винт 19M7815 Количество:4 Примечание:M12 X 60
44 - Заклепка M68628 6
45 - Втулка T409554 Количество:4
46 - Винт 19M7815 Количество:4 Примечание:M12 X 60
Наверх

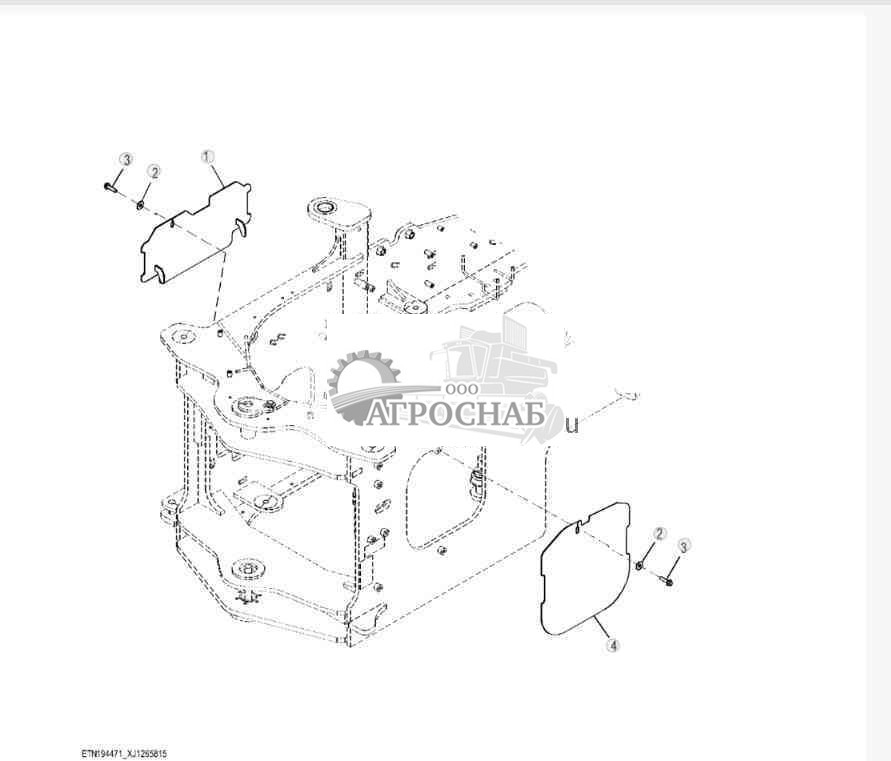

Щитки трансмиссии - ST942294
![Щитки трансмиссии]( "Джон Дир 624L Щитки трансмиссии")
1 - Крышка AT418468 Примечание:R
2 - Шайба 24M7180 Количество:2 Примечание:13 X 37 X 3 mm
3 - Винт 19M7814 Количество:2 Примечание:M12 X 50
4 - Крышка AT490311 Примечание:Левый
Наверх

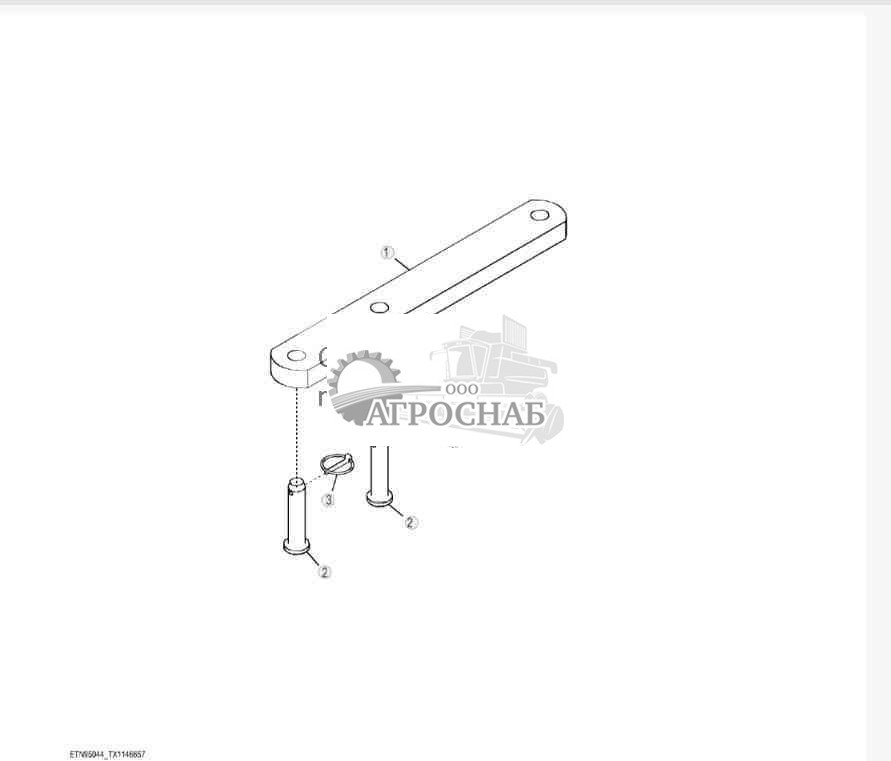

Запорн. брус рамы - ST771662
![Запорн. брус рамы]( "Джон Дир 624L Запорн. брус рамы")
1 - Пластина T319038
2 - Крепление со штифтом R53296 Количество:2
3 - Быстрозамыкающийся штифт AA21292 Количество:2
Наверх

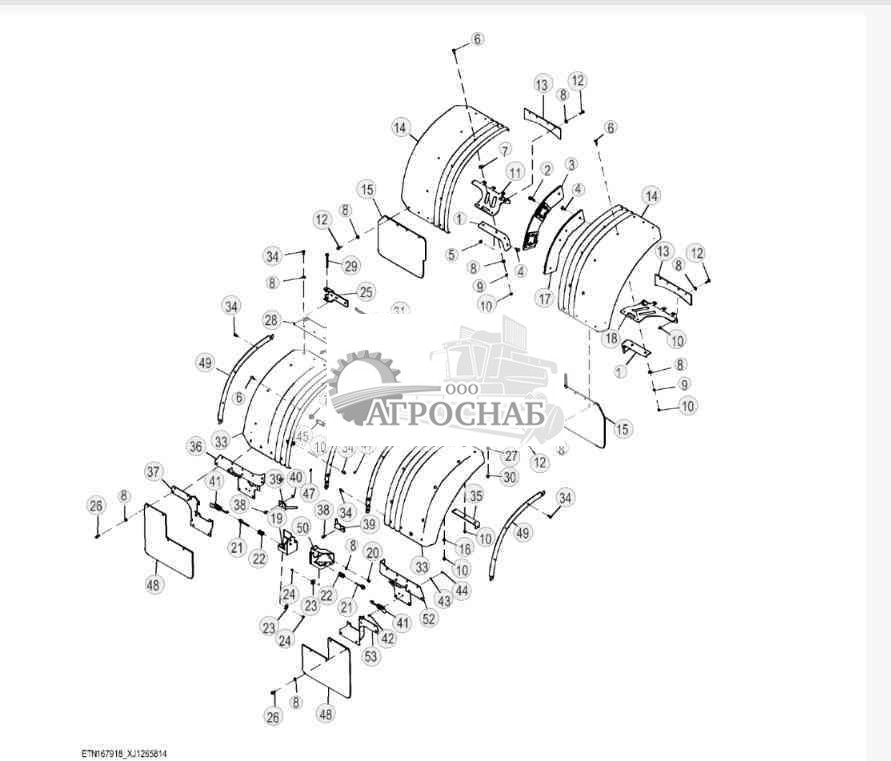

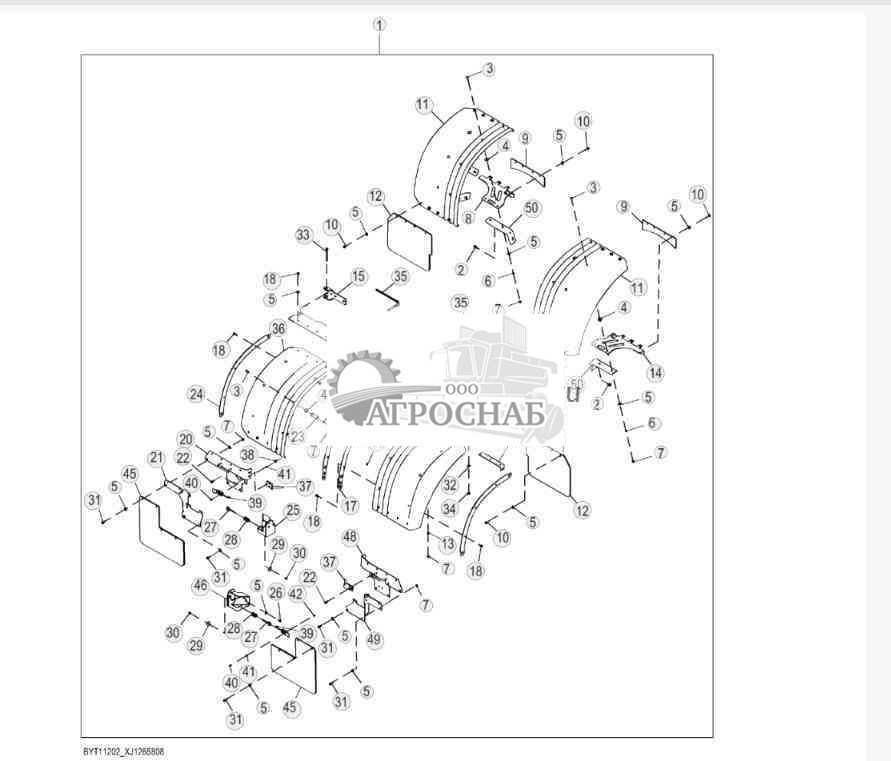

Front and Rear Fenders Kit with Mudflaps - ST942854 ( Передние и задние крылья комплект брызговики - )
![Front and Rear Fenders Kit with Mudflaps]( "Джон Дир 624L Front and Rear Fenders Kit with Mudflaps")
1 - Комплект крыльев BYT11202 Примечание:Цельные изделия
2 - Винт 19M7789 Количество:6 Примечание:M12 X 30
3 - Болт 03M7195 Количество:24 Примечание:M10 X 45
4 - Шайба T22381 Количество:36
5 - Шайба 24M7296 Количество: 102 Примечание:10.500 X 30 X 2.500 mm
6 - Гайка 14M7152 Количество:26 Примечание:M10
7 - Стопорная гайка 14M7400 Количество:98 Примечание:M10
8 - Кронштейн T407964 Примечание:Левый
9 - Заслонка T407965 Количество:2 Примечание:Передн.
10 - Винт 19M7804 Количество:22 Примечание:M10 X 40
11 - Крыло T401585 Количество:2 Примечание:FrontWide
12 - Брызговики T407966 Количество:2 Примечание:Передн.
13 - Шайба 24M7239 Количество:6 Примечание:10.700 X 21 X 2.500 mm
14 - Кронштейн T407967 Примечание:R
15 - Кронштейн T404633 Количество:2
16 - Шарнир AT490051 Примечание:LHЗадний
17 - Пластина T408161 Количество:2
18 - Винт 19M7786 Количество:40 Примечание:M10 X 30
19 - Кронштейн T408121 Количество:4
20 - Кронштейн AT487540 Примечание:LHЗадний
21 - Кронштейн AT491131 Примечание:LHЗадний
22 - Винт 19M7785 6 Примечание:M10 X 25
23 - Уголок T176357 2
24 - Пластина T408120 Количество:2
25 - Кронштейн AT451506 Примечание:Левый
26 - Винт 19M7784 Количество:4 Примечание:M10 X 20
27 - Рым-болт T346539 Количество:2
28 - Пружина R56724 Количество:2
29 - Шайба 24H1314 Количество:2 Примечание:13/32" X 1-3/4" X 7/64"
30 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
31 - Винт 19M7835 2 Примечание:M10 X 35
32 - Шайба 24M7240 Количество:2 Примечание:13 X 25 X 3 mm
33 - Винт 19M8737 Количество:2 Примечание:M12 X 140
34 - Стопорная гайка 14M7401 Количество:2 Примечание:M12
35 - Изолятор ....... Количество:2 Примечание:MAKE FROM T58056, CTL 500 mm (1.64 ft)
36 - Крыло T399733 Количество:2
37 - Кронштейн AT426830 Количество:2 Примечание:R
38 - Фланцевая гайка 14M7296 Количество:6 Примечание:M10
39 - Фиксатор AT437871 Количество:2
40 - Винт 19M7775 Количество:4 Примечание:M6 X 16
41 - Шайба 24M7139 Количество:4 Примечание:6.400 X 18 X 1.600 mm
42 - Фланцевая гайка 14M7303 Количество:4 Примечание:M6
43 - Резиновая прокладка AT219974 Количество:2
44 - Изолятор T173591 Количество:2
45 - Брызговики T410062 Количество:2 Примечание:Задний
46 - Кронштейн AT455402 Примечание:R
47 - Шарнир AT490052 Примечание:RЗадний
48 - Кронштейн AT487541 Примечание:RЗадний
49 - Кронштейн AT491240 Примечание:RЗадний
50 - Опора T178368 Количество:6 Примечание:Передн.
Наверх
Пер. крылья - ST942327
![Пер. крылья]( "Джон Дир 624L Пер. крылья")
1 - Опора T178368 Количество:6 Примечание:Передн.
2 - Винт 19M7789 Количество:6 Примечание:M12 X 30
3 - Болт 03M7195 2 Примечание:M10 X 45
4 - Шайба T22381 2
5 - Шайба 24M7296 2 Примечание:10.500 X 30 X 2.500 mm
6 - Гайка 14M7152 2 Примечание:M10
7 - Стопорная гайка 14M7400 2 Примечание:M10
8 - Крыло T401585 Количество:2 Примечание:FrontWide
Наверх

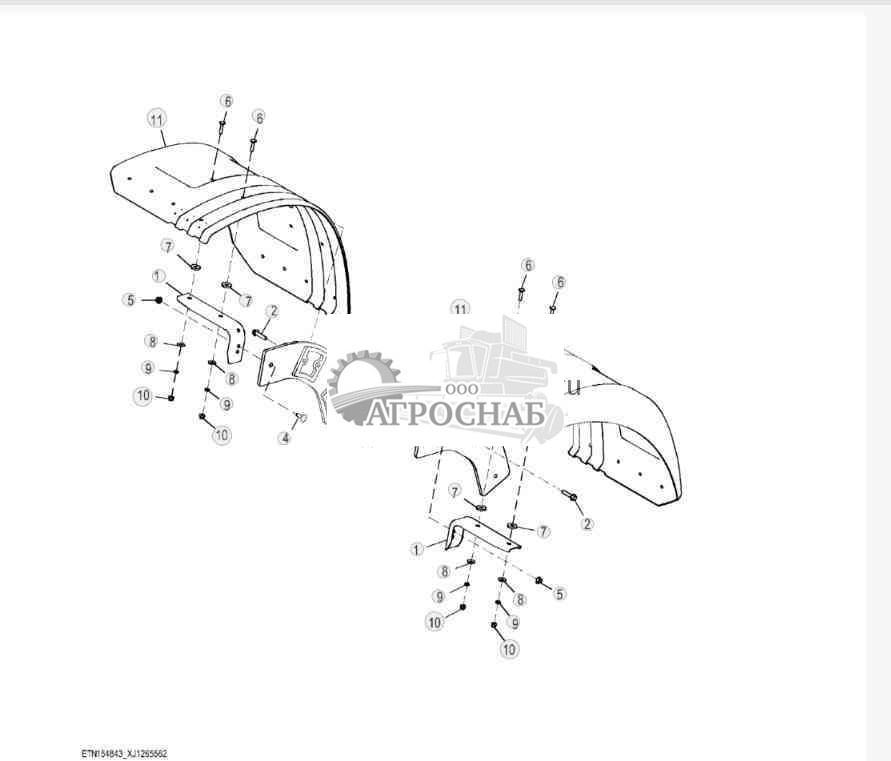

Пер. крылья - ST942329
![Пер. крылья]( "Джон Дир 624L Пер. крылья")
1 - Опора T178368 Количество:6 Примечание:Передн.
2 - Винт 19M8112 Количество:6 Примечание:M12 X 55
3 - Пластина AT485938
4 - Болт 03M7083 Количество:2 Примечание:M12 X 35
5 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
6 - Болт 03M7195 2 Примечание:M10 X 45
7 - Шайба T22381 2
8 - Шайба 24M7296 2 Примечание:10.500 X 30 X 2.500 mm
9 - Гайка 14M7152 2 Примечание:M10
10 - Стопорная гайка 14M7400 2 Примечание:M10
11 - Крыло T401585 Количество:2 Примечание:FrontWide
12 - Пластина AT485939
Наверх

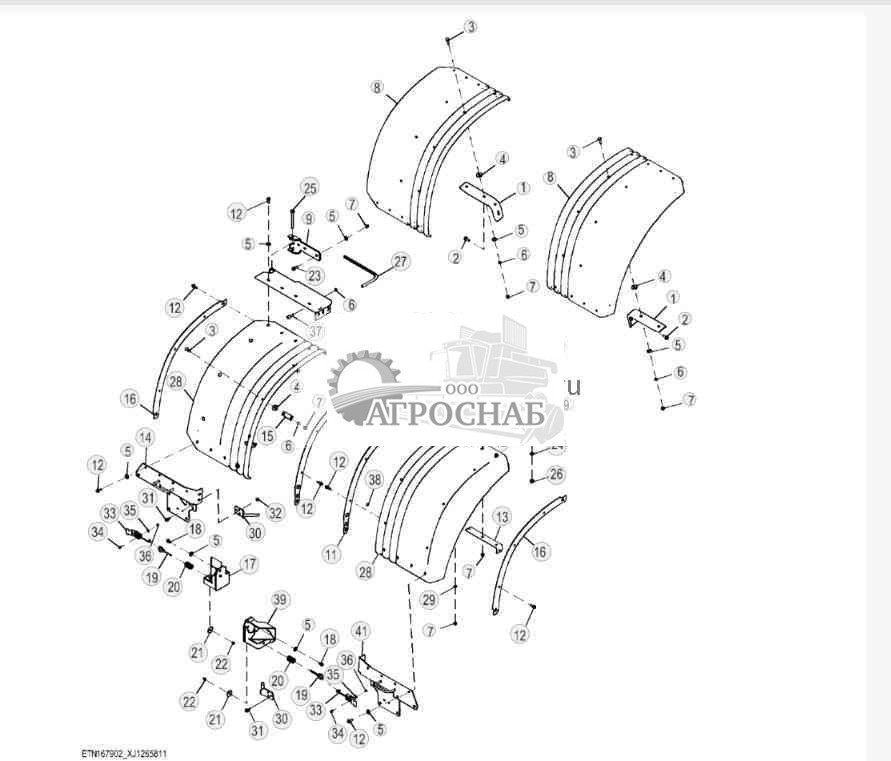

Front and Rear Fenders - ST942716 ( Передние и задние крылья - )
![Front and Rear Fenders]( "Джон Дир 624L Front and Rear Fenders")
1 - Опора T178368 Количество:6 Примечание:Передн.
2 - Винт 19M7789 Количество:6 Примечание:M12 X 30
3 - Болт 03M7195 Количество:24 Примечание:M10 X 45
4 - Шайба T22381 Количество:24
5 - Шайба 24M7296 Количество:48 Примечание:10.500 X 30 X 2.500 mm
6 - Гайка 14M7152 Количество:26 Примечание:M10
7 - Стопорная гайка 14M7400 Количество:68 Примечание:M10
8 - Крыло T401585 Количество:2 Примечание:FrontWide
9 - Кронштейн T404633 Количество:2
10 - Шарнир AT490051 Примечание:ЗаднийLH
11 - Пластина T408161 Количество:2
12 - Винт 19M7786 Количество:40 Примечание:M10 X 30
13 - Кронштейн T408121 Количество:4
14 - Кронштейн AT487540 Примечание:LHЗадний
15 - Уголок T176357 2
16 - Пластина T408120 Количество:2
17 - Кронштейн AT451506 Примечание:Левый
18 - Винт 19M7784 Количество:4 Примечание:M10 X 20
19 - Рым-болт T346539 Количество:2
20 - Пружина R56724 Количество:2
21 - Шайба 24H1314 Количество:2 Примечание:13/32" X 1-3/4" X 7/64"
22 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
23 - Винт 19M7835 Количество:4 Примечание:M10 X 35
24 - Шайба 24M7240 Количество:2 Примечание:13 X 25 X 3 mm
25 - Винт 19M8737 Количество:2 Примечание:M12 X 140
26 - Стопорная гайка 14M7401 Количество:2 Примечание:M12
27 - Изолятор ....... Количество:2 Примечание:MAKE FROM T58056, CTL 499.87 mm (1.64 ft)
28 - Крыло T399733 Количество:2 Примечание:Задний
29 - Шайба 24M7239 Количество:4 Примечание:10.700 X 21 X 2.500 mm
30 - Кронштейн AT426830 Количество:2 Примечание:R
31 - Винт 19M7785 Количество:6 Примечание:M10 X 25
32 - Фланцевая гайка 14M7296 Количество:6 Примечание:M10
33 - Фиксатор AT437871 Количество:2
34 - Винт 19M7775 Количество:4 Примечание:M6 X 16
35 - Шайба 24M7139 Количество:4 Примечание:6.400 X 18 X 1.600 mm
36 - Фланцевая гайка 14M7303 Количество:4 Примечание:M6
37 - Резиновая прокладка AT219974 Количество:2
38 - Изолятор T173591 Количество:2
39 - Кронштейн AT455402 Примечание:R
40 - Шарнир AT490052 Примечание:RЗадний
41 - Кронштейн AT487541 Примечание:ЗаднийR
Наверх

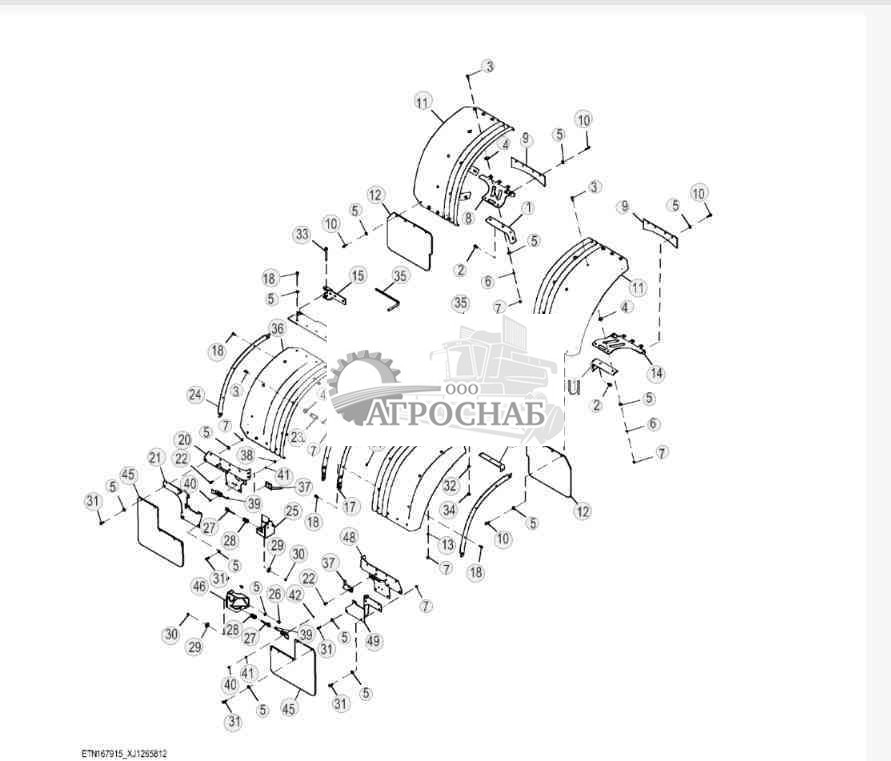

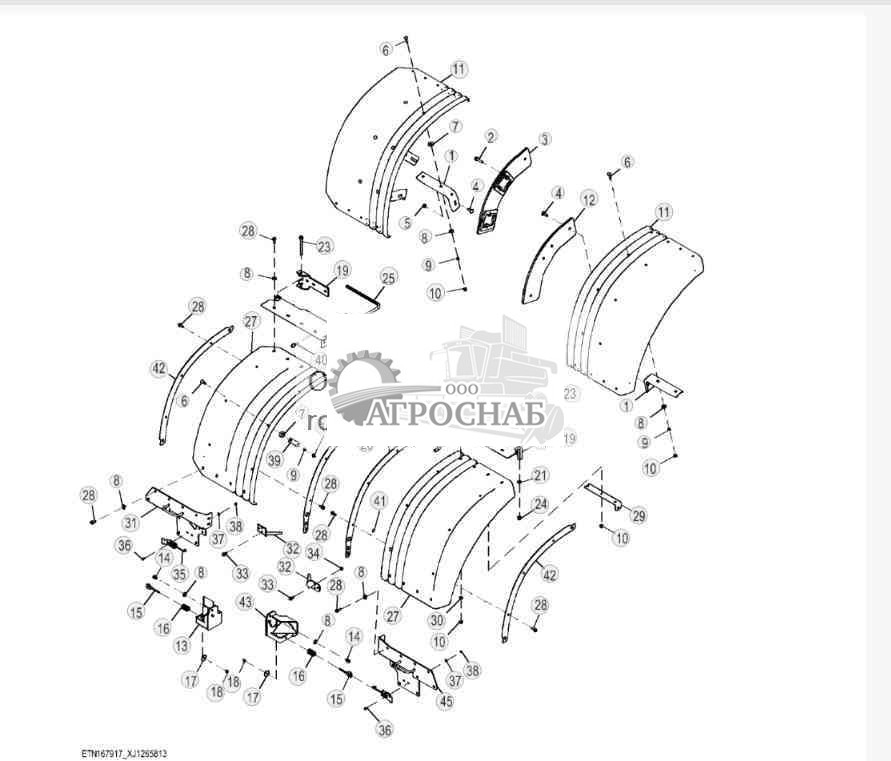

Front and Rear Fenders with Mudflaps - ST942719 ( Передние и задние крылья с брызговики - )
![Front and Rear Fenders with Mudflaps]( "Джон Дир 624L Front and Rear Fenders with Mudflaps")
1 - Опора T178368 Количество:6 Примечание:Передн.
2 - Винт 19M7789 Количество:6 Примечание:M12 X 30
3 - Болт 03M7195 Количество:24 Примечание:M10 X 45
4 - Шайба T22381 Количество:36
5 - Шайба 24M7296 Количество: 102 Примечание:10.500 X 30 X 2.500 mm
6 - Гайка 14M7152 Количество:26 Примечание:M10
7 - Стопорная гайка 14M7400 Количество:98 Примечание:M10
8 - Кронштейн T407964 Примечание:Левый
9 - Заслонка T407965 Количество:2 Примечание:Передн.
10 - Винт 19M7804 Количество:22 Примечание:M10 X 40
11 - Крыло T401585 Количество:2 Примечание:FrontWide
12 - Брызговики T407966 Количество:2 Примечание:Передн.
13 - Шайба 24M7239 Количество:6 Примечание:10.700 X 21 X 2.500 mm
14 - Кронштейн T407967 Примечание:R
15 - Кронштейн T404633 Количество:2
16 - Шарнир AT490051 Примечание:ЗаднийLH
17 - Пластина T408161 Количество:2
18 - Винт 19M7786 Количество:40 Примечание:M10 X 30
19 - Кронштейн T408121 Количество:4
20 - Кронштейн AT487540 Примечание:LHЗадний
21 - Кронштейн AT491131 Примечание:ЗаднийLH
22 - Винт 19M7785 6 Примечание:M10 X 25
23 - Уголок T176357 2
24 - Пластина T408120 Количество:2
25 - Кронштейн AT451506 Примечание:Левый
26 - Винт 19M7784 Количество:4 Примечание:M10 X 20
27 - Рым-болт T346539 Количество:2
28 - Пружина R56724 Количество:2
29 - Шайба 24H1314 Количество:2 Примечание:13/32" X 1-3/4" X 7/64"
30 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
31 - Винт 19M7835 2 Примечание:M10 X 35
32 - Шайба 24M7240 Количество:2 Примечание:13 X 25 X 3 mm
33 - Винт 19M8737 Количество:2 Примечание:M12 X 140
34 - Стопорная гайка 14M7401 Количество:2 Примечание:M12
35 - Изолятор ....... Количество:2 Примечание:MAKE FROM T58056, CTL 500 mm (1.64 ft)
36 - Крыло T399733 Количество:2
37 - Кронштейн AT426830 Количество:2 Примечание:R
38 - Фланцевая гайка 14M7296 Количество:6 Примечание:M10
39 - Фиксатор AT437871 Количество:2
40 - Винт 19M7775 Количество:4 Примечание:M6 X 16
41 - Шайба 24M7139 Количество:4 Примечание:6.400 X 18 X 1.600 mm
42 - Фланцевая гайка 14M7303 Количество:4 Примечание:M6
43 - Резиновая прокладка AT219974 Количество:2
44 - Изолятор T173591 Количество:2
45 - Брызговики T410062 Количество:2 Примечание:Задний
46 - Кронштейн AT455402 Примечание:R
47 - Шарнир AT490052 Примечание:ЗаднийR
48 - Кронштейн AT487541 Примечание:RЗадний
49 - Кронштейн AT491240 Примечание:RЗадний
Наверх
Front and Rear Fenders - ST942723 ( Передние и задние крылья - )
![Front and Rear Fenders]( "Джон Дир 624L Front and Rear Fenders")
1 - Опора T178368 Количество:6 Примечание:Передн.
2 - Винт 19M8112 Количество:6 Примечание:M12 X 55
3 - Пластина AT485938
4 - Болт 03M7083 Количество:2 Примечание:M12 X 35
5 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
6 - Болт 03M7195 Количество:24 Примечание:M10 X 45
7 - Шайба T22381 Количество:24
8 - Шайба 24M7296 Количество:48 Примечание:10.500 X 30 X 2.500 mm
9 - Гайка 14M7152 Количество:26 Примечание:M10
10 - Стопорная гайка 14M7400 Количество:68 Примечание:M10
11 - Крыло T401585 Количество:2 Примечание:FrontWide
12 - Пластина AT485939
13 - Кронштейн AT451506 Примечание:Левый
14 - Винт 19M7784 Количество:4 Примечание:M10 X 20
15 - Рым-болт T346539 Количество:2
16 - Пружина R56724 Количество:2
17 - Шайба 24H1314 Количество:2 Примечание:13/32" X 1-3/4" X 7/64"
18 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
19 - Кронштейн T404633 Количество:2
20 - Винт 19M7835 Количество:4 Примечание:M10 X 35
21 - Шайба 24M7240 Количество:2 Примечание:13 X 25 X 3 mm
22 - Шарнир AT490051 Примечание:ЗаднийLH
23 - Винт 19M8737 Количество:2 Примечание:M12 X 140
24 - Стопорная гайка 14M7401 Количество:2 Примечание:M12
25 - Изолятор ....... Количество:2 Примечание:MAKE FROM T58056, CTL 500 mm (1.64 ft)
26 - Пластина T408161 Количество:2
27 - Крыло T399733 Количество:2 Примечание:Задний
28 - Винт 19M7786 Количество:40 Примечание:M10 X 30
29 - Кронштейн T408121 Количество:4
30 - Шайба 24M7239 Количество:4 Примечание:10.700 X 21 X 2.500 mm
31 - Кронштейн AT487540 Примечание:LHЗадний
32 - Кронштейн AT426830 Количество:2 Примечание:R
33 - Винт 19M7785 Количество:6 Примечание:M10 X 25
34 - Фланцевая гайка 14M7296 Количество:6 Примечание:M10
35 - Фиксатор AT437871 Количество:2
36 - Винт 19M7775 Количество:4 Примечание:M6 X 16
37 - Шайба 24M7139 Количество:4 Примечание:6.400 X 18 X 1.600 mm
38 - Фланцевая гайка 14M7303 Количество:4 Примечание:M6
39 - Уголок T176357 2
40 - Резиновая прокладка AT219974 Количество:2
41 - Изолятор T173591 Количество:2
42 - Пластина T408120 Количество:2
43 - Кронштейн AT455402 Примечание:R
44 - Шарнир AT490052 Примечание:ЗаднийR
45 - Кронштейн AT487541 Примечание:RЗадний
Наверх
Front and Rear Fenders with Mudflaps - ST942726 ( Передние и задние крылья с брызговики - )
![Front and Rear Fenders with Mudflaps]( "Джон Дир 624L Front and Rear Fenders with Mudflaps")
1 - Опора T178368 Количество:6 Примечание:Передн.
2 - Винт 19M8112 Количество:6 Примечание:M12 X 55
3 - Пластина AT485938
4 - Болт 03M7083 Количество:2 Примечание:M12 X 35
5 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
6 - Болт 03M7195 Количество:24 Примечание:M10 X 45
7 - Шайба T22381 Количество:36
8 - Шайба 24M7296 Количество: 102 Примечание:10.500 X 30 X 2.500 mm
9 - Гайка 14M7152 Количество:26 Примечание:M10
10 - Стопорная гайка 14M7400 Количество:98 Примечание:M10
11 - Кронштейн T407964 Примечание:Левый
12 - Винт 19M7804 Количество:22 Примечание:M10 X 40
13 - Заслонка T407965 Количество:2 Примечание:Передн.
14 - Крыло T401585 Количество:2 Примечание:FrontWide
15 - Брызговики T407966 Количество:2 Примечание:Передн.
16 - Шайба 24M7239 Количество:6 Примечание:10.700 X 21 X 2.500 mm
17 - Пластина AT485939
18 - Кронштейн T407967 Примечание:R
19 - Кронштейн AT451506 Примечание:ЗаднийLH
20 - Винт 19M7784 Количество:4 Примечание:M10 X 20
21 - Рым-болт T346539 Количество:2
22 - Пружина R56724 Количество:2
23 - Шайба 24H1314 Количество:2 Примечание:13/32" X 1-3/4" X 7/64"
24 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
25 - Кронштейн T404633 Количество:2
26 - Винт 19M7835 2 Примечание:M10 X 35
27 - Шайба 24M7240 Количество:2 Примечание:13 X 25 X 3 mm
28 - Шарнир AT490051 Примечание:ЗаднийLH
29 - Винт 19M8737 Количество:2 Примечание:M12 X 140
30 - Стопорная гайка 14M7401 Количество:2 Примечание:M12
31 - Изолятор ....... Количество:2 Примечание:MAKE FROM T58056, CTL 500 mm (1.64 ft)
32 - Пластина T408161 Количество:2
33 - Крыло T399733 Количество:2
34 - Винт 19M7786 Количество:40 Примечание:M10 X 30
35 - Кронштейн T408121 Количество:4
36 - Кронштейн AT487540 Примечание:LHЗадний
37 - Кронштейн AT491131 Примечание:ЗаднийLH
38 - Винт 19M7785 6 Примечание:M10 X 25
39 - Кронштейн AT426830 Количество:2 Примечание:R
40 - Фланцевая гайка 14M7296 Количество:6 Примечание:M10
41 - Фиксатор AT437871 Количество:2
42 - Винт 19M7775 Количество:4 Примечание:M6 X 16
43 - Шайба 24M7139 Количество:4 Примечание:6.400 X 18 X 1.600 mm
44 - Фланцевая гайка 14M7303 Количество:4 Примечание:M6
45 - Уголок T176357 2
46 - Резиновая прокладка AT219974 Количество:2
47 - Изолятор T173591 Количество:2
48 - Брызговики T410062 Количество:2 Примечание:Задний
49 - Пластина T408120 Количество:2
50 - Кронштейн AT455402 Примечание:R
51 - Шарнир AT490052 Примечание:ЗаднийR
52 - Кронштейн AT487541 Примечание:RЗадний
53 - Кронштейн AT491240 Примечание:ЗаднийR
Наверх
Front Fenders, Narrow - ST942331 ( Передние Крылья, Узкий - )
![Front Fenders, Narrow]( "Джон Дир 624L Front Fenders, Narrow")
1 - Опора T178368 Количество:6 Примечание:Передн.
2 - Винт 19M7789 Количество:6 Примечание:M12 X 30
3 - Болт 03M7195 2 Примечание:M10 X 45
4 - Шайба T22381 Количество:24
5 - Шайба 24M7296 2 Примечание:10.500 X 30 X 2.500 mm
6 - Гайка 14M7152 2 Примечание:M10
7 - Стопорная гайка 14M7400 2 Примечание:M10
8 - Крыло T404594 Количество:2 Примечание:FrontNarrow
Наверх
Пер. крылья - ST942334
![Пер. крылья]( "Джон Дир 624L Пер. крылья")
1 - Опора T178368 Количество:6 Примечание:Передн.
2 - Винт 19M8112 Количество:6 Примечание:M12 X 55
3 - Пластина AT485938
4 - Болт 03M7083 Количество:2 Примечание:M12 X 35
5 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
6 - Болт 03M7195 2 Примечание:M10 X 45
7 - Шайба T22381 Количество:24
8 - Шайба 24M7296 2 Примечание:10.500 X 30 X 2.500 mm
9 - Гайка 14M7152 2 Примечание:M10
10 - Стопорная гайка 14M7400 2 Примечание:M10
11 - Крыло T404594 Количество:2 Примечание:FrontNarrow
12 - Пластина AT485939
Наверх
Less Front Fenders and Rear Platforms - ST942775 ( Меньше передних крыльях и задней платформы )
![Less Front Fenders and Rear Platforms]( "Джон Дир 624L Less Front Fenders and Rear Platforms")
1 - Ограждение AT488643 Примечание:Визуальный указатель
2 - Шайба 24M7226 Количество:2 Примечание:13 X 35 X 5 mm
3 - Винт 19M7788 Количество:2 Примечание:M12 X 25
4 - Заглушка T174271 2 Примечание:Не показано
Наверх
