Содержимое: Каталог Запчастей John Deere :624L Loader (PIN 1DW624L_ _ _F693054- ) - PC15260 17 Шасси рамы или опорная конструкция 1741 Двигатель или главная рама

Engine Frame - ST942344 ( Рама Двигателя - )

Side Shield Loader Frame - ST942367 ( Боковой Щит Раме Погрузчика - )

Автоматическая блокировка дифференциала моста - ST4351

Комплект для переоборудования автоматической блокировки дифференциала моста - ST299256

Крышка, без блокировки дифференциала - ST826992

Bottom Guards - ST698401 ( Внизу Охранники - )

Ограждение топливн. бака - ST942772

Left Saddle, Without Counterweight - ST830613 ( Оставил Седло, Без Противовеса - )

Главные противовесы - ST771609

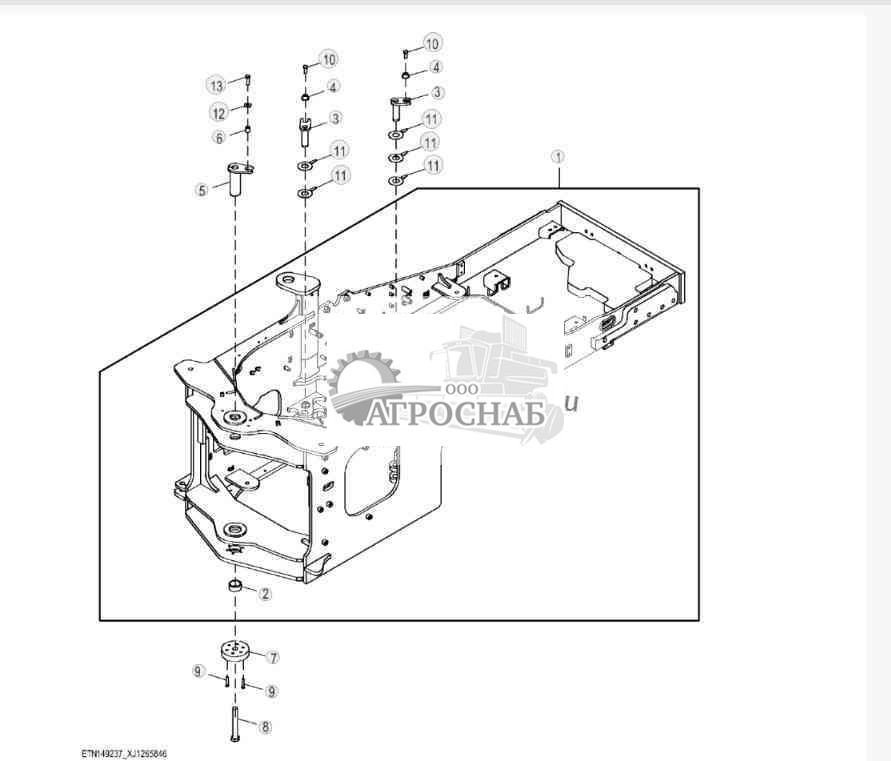

Engine Frame - ST942344 ( Рама Двигателя - )


Engine Frame


1 - Рама AT487682 Примечание:CACA
2 - Втулка T182265
3 - Штифт AT345967 Количество:2
4 - Втулка T176064 Количество:2
5 - Штифт AT206751
6 - Гильза T239722
7 - Крышка T333576
8 - Винт с головкой 19M10522 Примечание:M30 X 220
9 - Винт с головкой 19M7363 Количество:6 Примечание:M12 X 60
10 - Винт с головкой 19M7488 Количество:2 Примечание:M16 X 40
11 - Прокладка T225434 Количество:5
12 - Шайба T119912
13 - Винт с головкой 19M8295 Примечание:M16 X 55

Наверх

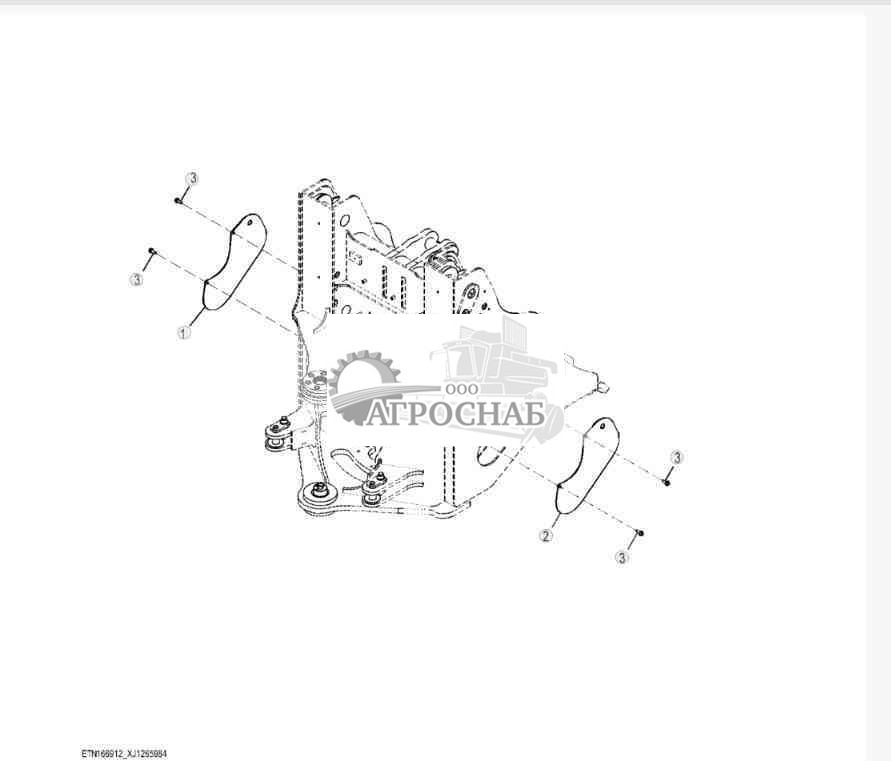

Side Shield Loader Frame - ST942367 ( Боковой Щит Раме Погрузчика - )


Side Shield Loader Frame


1 - Крышка AT473035 Примечание:Левый
2 - Крышка AT473036 Примечание:R
3 - Винт 19M7789 Количество:4 Примечание:M12 X 30

Наверх

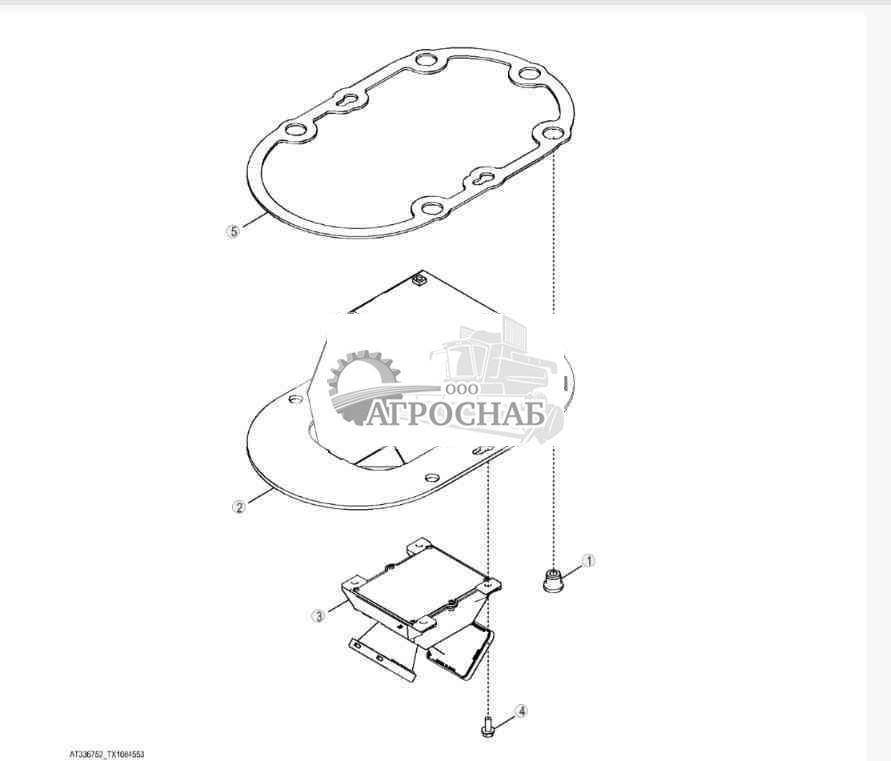

Автоматическая блокировка дифференциала моста - ST4351


Автоматическая блокировка дифференциала моста


1 - Изолятор AT116162 Количество:5
2 - Кронштейн RE225712
3 - Радиолокационный датчик AT340252 Примечание:Блок радара скорости хода (RDR)
4 - Винт 19M7866 Количество:4 Примечание:M8 X 20
5 - Сальник R244400
6 - Жгут проводов AT344894 Примечание:Радар скорости ходаНе показано

Наверх

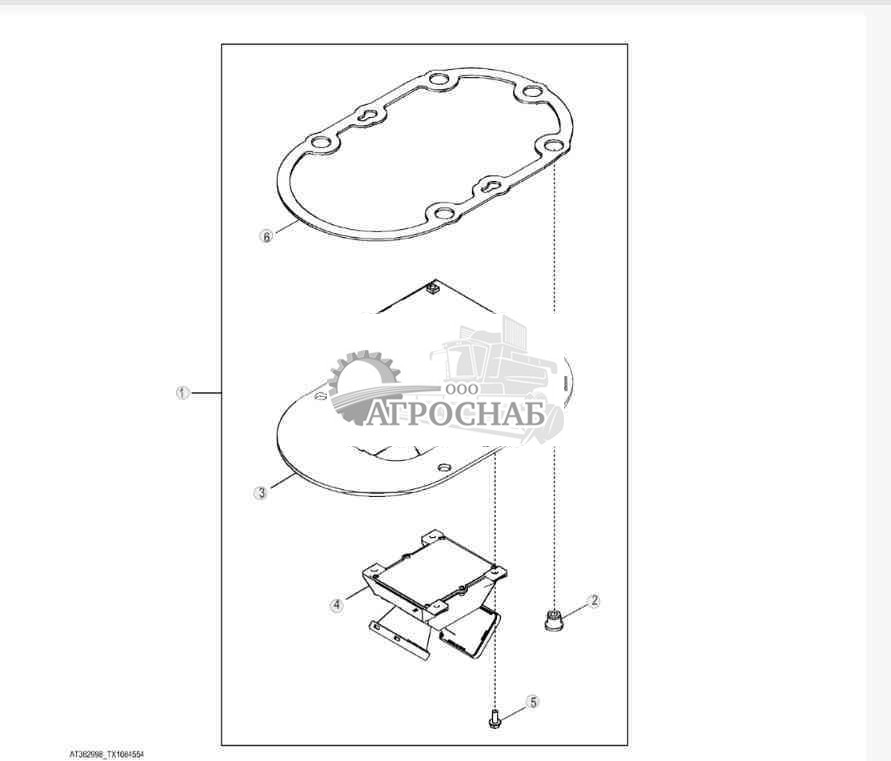

Комплект для переоборудования автоматической блокировки дифференциала моста - ST299256


Комплект для переоборудования автоматической блокировки дифференциала моста


1 - Блокировка дифференциала AT362998 Примечание:Цельные изделияЦельные изделия, INCLUDES AT344894
2 - Изолятор AT116162 Количество:5
3 - Кронштейн RE225712
4 - Радиолокационный датчик AT340252 Примечание:Блок радара скорости хода (RDR)
5 - Винт 19M7866 Количество:4 Примечание:M8 X 20
6 - Сальник R244400
7 - Жгут проводов AT344894 Примечание:Радар скорости ходаНе показано, INCLUDED WITH AT362998

Наверх

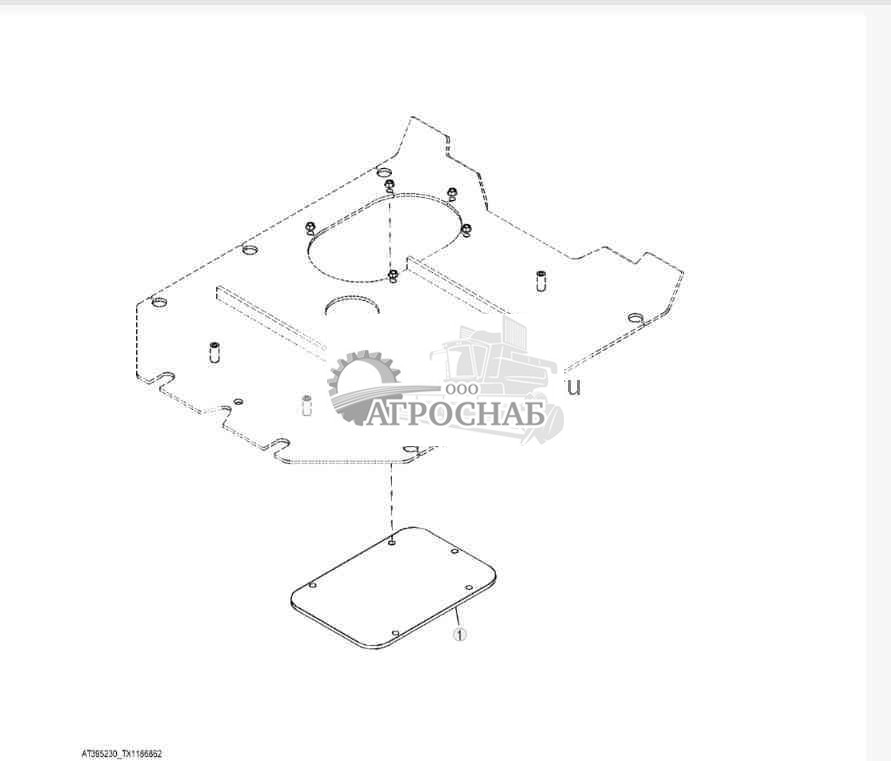

Крышка, без блокировки дифференциала - ST826992


Крышка, без блокировки дифференциала


1 - Ограждение T227950

Наверх

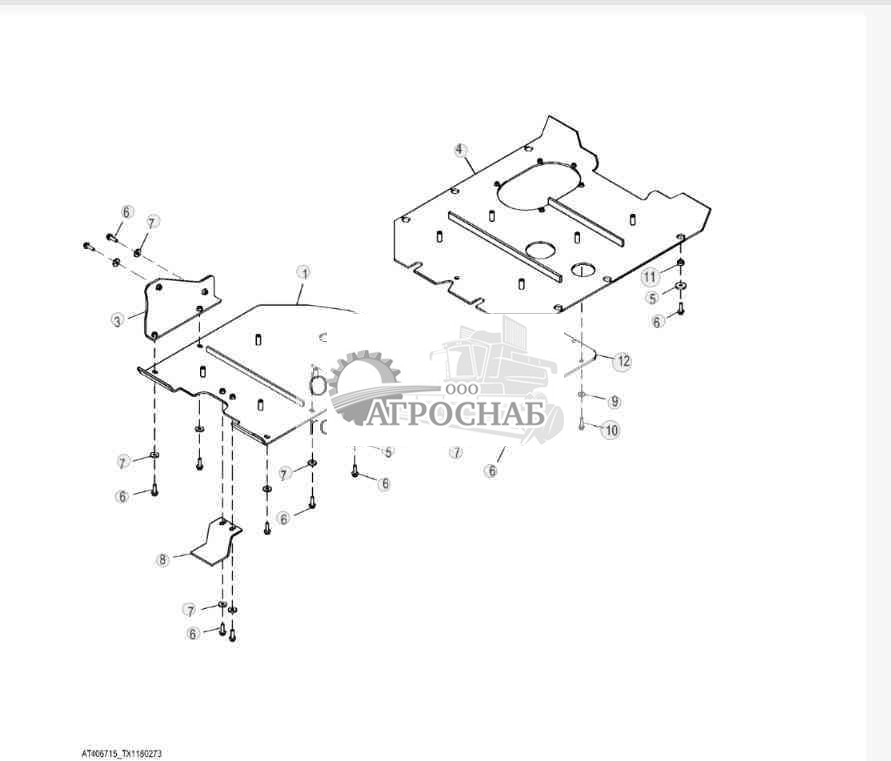

Bottom Guards - ST698401 ( Внизу Охранники - )


Bottom Guards


1 - Ограждение AT406714
2 - Опора AT207432
3 - Опора AT207433
4 - Ограждение AT337303 Примечание:Ограждение трансмиссии
5 - Шайба T20217 Количество:9 Примечание:12.954 X 43.942 X 6.350 mm
6 - Болт 19M7791 9 Примечание:M12 X 40
7 - Шайба 24M7226 Количество: 10 Примечание:13 X 35 X 5 mm
8 - Ограждение T353904 Примечание:SUB FOR AT317472
9 - Шайба 24M7296 Количество:5 Примечание:10.500 X 30 X 2.500 mm
10 - Винт 19M7805 Количество:5 Примечание:M10 X 45
11 - Втулка T197569 Количество:8 Примечание:16.300 X 28.500 X 10.300 mm
12 - Ограждение T227950

Наверх

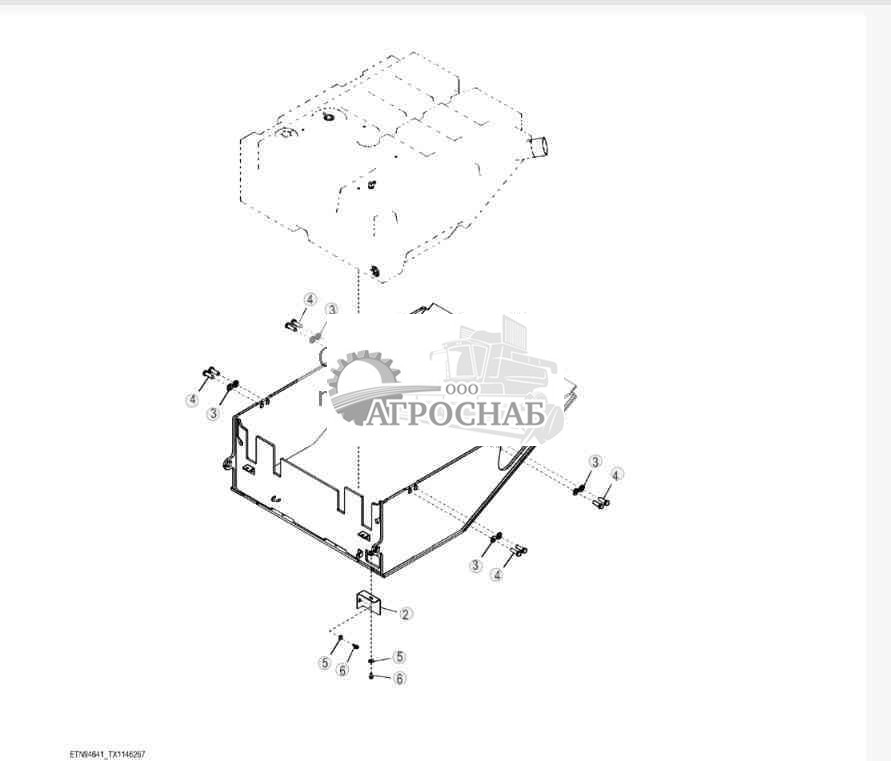

Ограждение топливн. бака - ST942772


Ограждение топливн. бака


1 - Ограждение AT488909
2 - Крышка T313335
3 - Шайба 24M7241 Количество:8 Примечание:17 X 34 X 4 mm
4 - Винт с головкой 19M7489 Количество:8 Примечание:M16 X 45
5 - Шайба 24M7298 Количество:2 Примечание:8.400 X 25 X 2 mm
6 - Винт 19M7866 Количество:2 Примечание:M8 X 20

Наверх

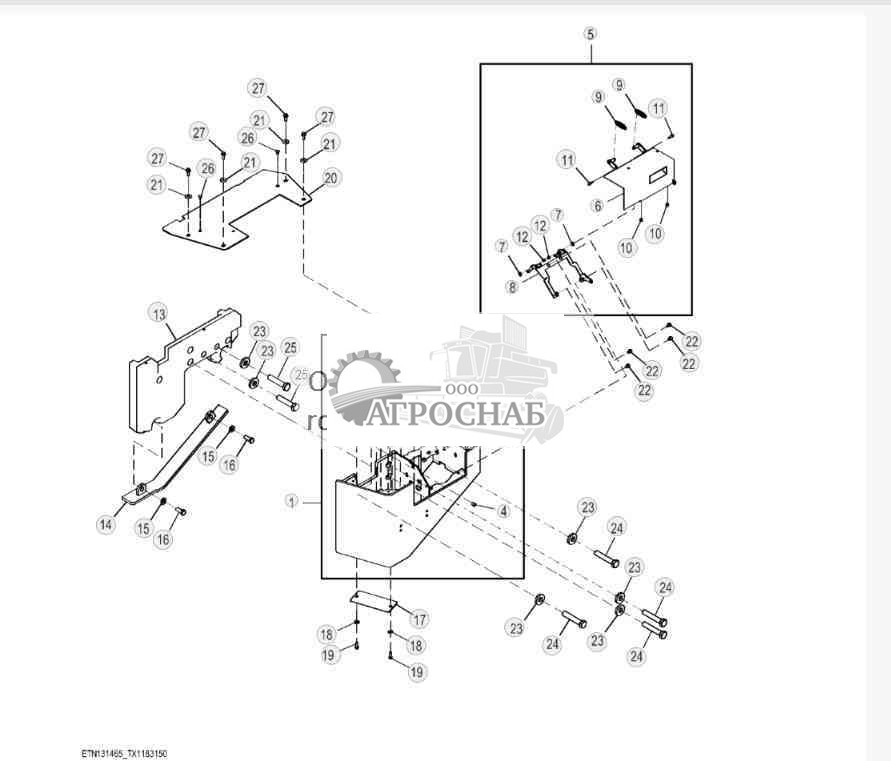

Left Saddle, Without Counterweight - ST830613 ( Оставил Седло, Без Противовеса - )


Left Saddle, Without Counterweight


1 - Седло AT459526 Примечание:LH, ORDER AT490034; SUB FOR AT418143
1 - Седло AT490034 Примечание:Левый
2 - Фланцевая гайка 14M7443 Количество:4 Примечание:M12
3 - Фланцевая гайка 14M7334 Количество:7 Примечание:M10
4 - Втулка T112516
5 - Крышка AT455910
6 - Дверца AT455909
7 - Шайба 24H1849 Количество:2 Примечание:17/32" X 1" X 0.036"
8 - Полуобработ. сварной узел AT455674
9 - Пружина растяжения T203290 Количество:2
10 - Уплотнение T175361 Количество:2
11 - Винт H169568 Количество:2
12 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
13 - Противовес T318689
14 - Крышка AT418855 Примечание:ORDER AT490214
14 - Ограждение AT490214
15 - Шайба 24M7242 Количество:2 Примечание:21.400 X 42 X 5 mm
16 - Винт с головкой 19M7597 Количество:2 Примечание:M20 X 50
17 - Пластина T320151
18 - Шайба 24M7296 Количество:2 Примечание:10.500 X 30 X 2.500 mm
19 - Винт 19M7835 Количество:2 Примечание:M10 X 35
20 - Крышка AT418209 Примечание:ORDER AT490410
20 - Крышка AT490410
21 - Шайба H228843 Количество:4
22 - Винт 19M7785 Количество:4 Примечание:M10 X 25
23 - Втулка R157406 Количество:6
24 - Винт с головкой N207181 Количество:4
25 - Винт с головкой 19M10029 Количество:2 Примечание:M30 X 140
26 - Заглушка T174271 Количество:2
27 - Винт 19M7790 Количество:4 Примечание:M12 X 35, SUB FOR 19M7791

Наверх

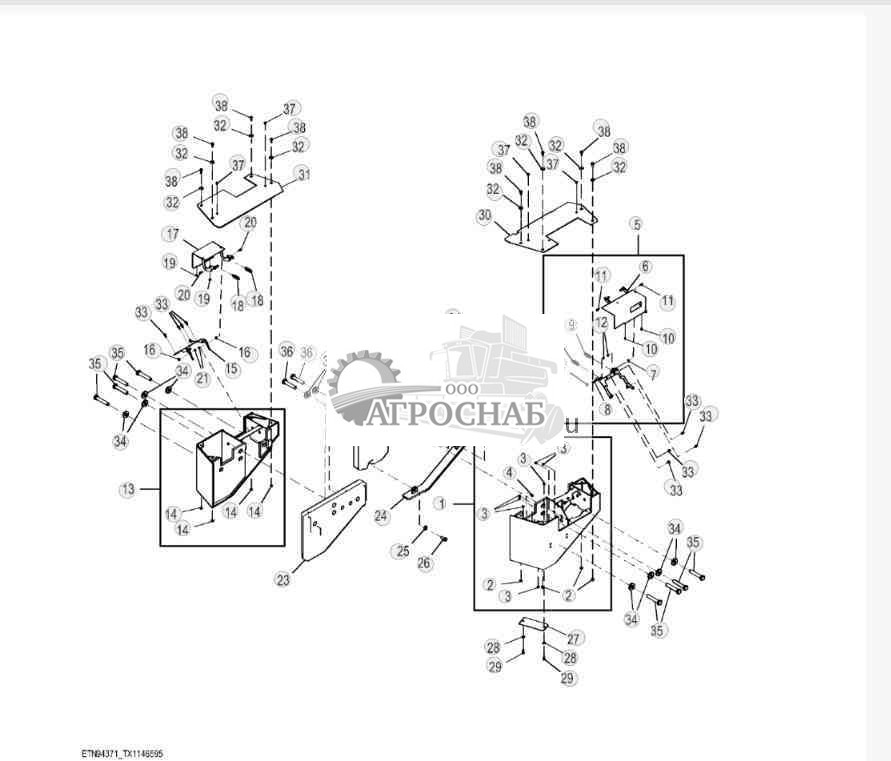

Главные противовесы - ST771609


Главные противовесы


1 - Седло AT459526 Примечание:Left, ORDER AT490034; SUB FOR AT418143
1 - Седло AT490034
2 - Фланцевая гайка 14M7443 Количество:4 Примечание:M12
3 - Фланцевая гайка 14M7334 Количество:7 Примечание:M10
4 - Втулка T112516
5 - Крышка AT455910
6 - Дверца AT455909
7 - Шайба 24H1849 Количество:2 Примечание:17/32" X 1" X 0.036"
8 - Полуобработ. сварной узел AT455674
9 - Пружина растяжения T203290 Количество:2
10 - Уплотнение T175361 Количество:2
11 - Винт H169568 Количество:2
12 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
13 - Седло AT459527 Примечание:Right, SUB FOR AT418278
14 - Фланцевая гайка 14M7443 Количество:4 Примечание:M12
15 - Полуобработ. сварной узел AT446517
16 - Шайба 24H1849 Количество:2 Примечание:17/32" X 1" X 0.036"
17 - Крышка AT446518
18 - Пружина растяжения T203290 Количество:2
19 - Уплотнение T175361 Количество:2
20 - Винт H169568 Количество:2
21 - Стопорная гайка 14M7396 Количество:2 Примечание:M8
22 - Противовес T318689 Примечание:Левый
23 - Противовес T318683 Примечание:R
24 - Крышка AT418855 Примечание:ORDER AT490214
24 - Ограждение AT490214
25 - Шайба 24M7242 Количество:2 Примечание:21.400 X 42 X 5 mm
26 - Винт с головкой 19M7597 Количество:2 Примечание:M20 X 50
27 - Пластина T320151
28 - Шайба 24M7296 Количество:2 Примечание:10.500 X 30 X 2.500 mm
29 - Винт 19M7835 Количество:2 Примечание:M10 X 35
30 - Крышка AT418209 Примечание:LH, ORDER AT490410
30 - Крышка AT490410
31 - Крышка AT418858 Примечание:R
32 - Шайба H228843 Количество:8
33 - Винт 19M7785 Количество:8 Примечание:M10 X 25
34 - Втулка R157406 2
35 - Винт с головкой N207181 Количество:8
36 - Винт с головкой 19M10029 Количество:4 Примечание:M30 X 140
37 - Заглушка T174271 Количество:4
38 - Винт 19M7790 Количество:8 Примечание:M12 X 35, SUB FOR 19M7791

Наверх
